СПОСОБ И УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ОБСЛУЖИВАЮЩЕЙ СОТЫ Российский патент 2025 года по МПК H04W24/02

Область техники, к которой относится настоящее изобретение

[1] Настоящее изобретение относится к области технологий связи, в частности, к способу и устройству для измерения обслуживающей соты.

Предшествующий уровень техники настоящего изобретения

[2] В современных системах связи одна обслуживающая сота может быть сконфигурирована таким образом, что она соотносится с множеством физических сот, при этом каждая физическая сота может характеризоваться наличием своих собственных физических каналов. Когда одна обслуживающая сота терминала сконфигурирована таким образом, что она соотносится с множеством физических сот, у терминала возникает необходимость определения того, как измерять и передавать параметры этих сот, что требует согласованного взаимодействия между терминалом и сетевым устройством в отношении измерения множества физических сот, соотносящихся с обслуживающей сотой. Это становится актуальной задачей, требующей незамедлительного решения.

Краткое раскрытие настоящего изобретения

[3] Вариантами осуществления настоящего изобретения предложен способ и устройство для измерения обслуживающей соты, которые применимы к области технологий связи.

[4] Согласно первому аспекту настоящего изобретения одним из вариантов его осуществления предложен способ измерения обслуживающей соты. Этот способ реализуется терминалом и предусматривает: определение обслуживающей соты терминала, причем обслуживающая сота соотносится с множеством физических сот; и выполнение, по меньшей мере, одной из следующих операций по множеству физических сот, настроенных на обслуживающую соту: измерения физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию; или оценки события измерения физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию; или предоставления результата измерения физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию.

[5] Это решение предусматривает, что сначала терминал определяет обслуживающую соту, а затем выполняет, по меньшей мере, одну из следующих операций по множеству физических сот, настроенных на обслуживающую соту: измеряет физическую соту, выбранную из множества физических сот, которая удовлетворяет заданному условию; или оценивает событие измерения физической соты, выбранной из множества физических сот, которая удовлетворяет заданному условию; или предоставляет результат измерения физической соты, выбранной из множества физических сот, которая удовлетворяет заданному условию. Следовательно, настоящее изобретение обеспечивает возможность согласованного взаимодействия между терминалом и сетевым устройством в отношении измерения физических сот, соотносящихся с обслуживающей сотой терминала, что может гарантировать бесперебойную и устойчивую передачу данных.

[6] В необязательном варианте измерение физической соты, выбранной из множества физических сот, которая удовлетворяет заданному условию, предусматривает:

[7] получение объектов измерения обслуживающей соты для данной обслуживающей соты;

[8] измерение опорных сигналов по множеству физических сот по факту установления того, что объекты измерения обслуживающей соты содержат опорные сигналы; или

[9] невыполнение измерения опорного сигнала неактивированной физической соты по факту установления того, что объекты измерения обслуживающей соты содержат опорный сигнал одной или нескольких физических сот.

[10] В необязательном варианте невыполнение измерения опорного сигнала неактивированной физической соты предусматривает:

[11] невыполнение измерения в отношении неактивированной физической соты из числа одной или нескольких физических сот, соответствующих объектам измерения обслуживающей соты.

[12] В необязательном варианте неактивированной физической сотой может быть:

[13] физическая сота, которая не активируется или не срабатывает;

[14] один или несколько физических каналов, соответствующих физической соте, которая не активируется или не срабатывает.

[15] В необязательном варианте физической сотой, которая удовлетворяет заданному условию, может служить:

[16] физическая сота, заданная конфигурацией сетевого устройства; или

[17] физическая сота, согласованная в протоколе, причем физическая сота, согласованная в протоколе, представляет собой активированную физическую соту или физическую соту с одним или несколькими активируемыми физическими каналами.

[18] В необязательном варианте обслуживающая сота соответствует множеству объектов измерения обслуживающей соты, и измеряется та физическая сота, которая соответствует объекту измерения активированной обслуживающей соты и удовлетворяет заданному условию.

[19] В необязательном варианте предусмотрено, что если соты, входящие во множество физических сот, представляют собой соты межчастотного измерения, то предложенный способ дополнительно предусматривает:

[20] определение целевой физической соты;

[21] выполнение измерения с использованием определенного измерительного интервала, если целевая физическая сота является сотой межчастотного измерения для активированной физической соты; или

[22] если целевая физическая сота является сотой межчастотного измерения для активированной физической соты, а частотная точка целевой физической соты относится к тому же типу частоты, что и частотная точка активированной физической соты, то предусмотрено выполнение измерения с использованием определенного измерительного интервала, соответствующего этому типу частоты.

[23] В необязательном варианте целевая физическая сота и активированная физическая сота являются сотами межчастотного измерения, если они характеризуются, по меньшей мере, одним из следующих признаков:

[24] разными частотными точками;

[25] разной шириной полосы пропускания;

[26] разным разнесением поднесущих.

[27] В необязательном варианте предложенный способ дополнительно предусматривает:

[28] получение множества результатов измерений множества физических сот, если детектировано множество физических сот, и это множество физических сот представляет собой множество соотнесенных физических сот, сконфигурированных обслуживающей сотой; и

[29] запись множества результатов измерений множества физических сот.

[30] В необязательном варианте запись множества результатов измерений множества физических сот предусматривает:

[31] запись каждого из множества результатов измерений в отдельности; и

[32] объединение всех результатов измерений для получения и записи единого результата измерений для обслуживающей соты.

[33] В необязательном варианте множество результатов измерений множества физических сот включает в себя любые из следующих данных:

[34] результаты измерений уровня сот; или

[35] результаты измерений лучей, соответствующих сотам.

[36] В необязательном варианте предоставление результата измерения физической соты, выбранной из множества физических сот, которая удовлетворяет заданному условию, дополнительно предусматривает, по меньшей мере, одну из следующих операций:

[37] предоставление результата измерения активированной физической соты из числа физических сот, соотнесенных с обслуживающей сотой;

[38] предоставление результата измерения физической соты с соответствующим активируемым физическим каналом из числа физических сот, соотнесенных с обслуживающей сотой;

[39] отдельное предоставление каждого из множества результатов измерений, соответствующих множеству физических сот, соотнесенных с обслуживающей сотой;

[40] предоставление результата измерения физической соты, указанной в индикации измерения, в соответствии с полученной индикацией измерения;

[41] предоставление результата измерения, превышающего заданное пороговое значение;

[42] объединение множества результатов измерений и запись сводного результата измерений в качестве единого результата измерения обслуживающей соты, и предоставление этого единого результата измерения обслуживающей соты.

[43] В необязательном варианте оценка события измерения физической соты, выбранной из множества физических сот и удовлетворяющей заданному условию, дополнительно предусматривает:

[44] получение события измерения, переданного сетевым устройством.

[45] В необязательном варианте тип события измерения включает в себя, по меньшей мере, одно из следующих событий:

[46] результат измерения обслуживающей соты превышает первое пороговое значение;

[47] результат измерения обслуживающей соты меньше второго порогового значения;

[48] результат измерения соседней соты превышает первое заданное значение результата измерения специальной соты (SpCell);

[49] результат измерения соседней соты превышает третье пороговое значение;

[50] результат измерения SpCell меньше четвертого порогового значения, а результат измерения соседней соты превышает пятое пороговое значение;

[51] результат измерения соседней соты превышает второе заданное значение результата измерения вторичной соты (SCell);

[52] результат измерения соседней соты с другой технологией радиодоступа (inter-RAT) превышает шестое пороговое значение;

[53] результат измерения первичной соты (PCell) меньше седьмого порогового значения, а результат измерения соседней соты inter-RAT превышает восьмое пороговое значение;

[54] уровень помех превышает девятое пороговое значение;

[55] коэффициент загрузки канала боковой линии связи New Radio (NR) превышает десятое пороговое значение;

[56] коэффициент загрузки канала боковой линии связи NR меньше одиннадцатого порогового значения;

[57] при этом PCell, SCell, первичная вторичная сота (PSCell) и SpCell представляют собой обслуживающие соты разных типов.

[58] Согласно второму аспекту настоящего изобретения одним из вариантов его осуществления предложен способ измерения обслуживающей соты. Этот способ реализуется сетевым устройством и предусматривает: передачу на терминал объектов измерения обслуживающей соты для конкретной обслуживающей соты, причем обслуживающая сота сконфигурирована таким образом, что она соотносится с множеством физических сот; и получение результата измерения, предоставленного терминалом.

[59] Согласно этому решению сетевое устройство может передать на терминал объекты измерения обслуживающей соты для данной обслуживающей соты, а затем получить результат измерения, предоставленный терминалом. Следовательно, настоящее изобретение обеспечивает возможность согласованного взаимодействия между терминалом и сетевым устройством в отношении измерения физических сот, соотносящихся с обслуживающей сотой терминала, что может гарантировать бесперебойную и устойчивую передачу данных.

[60] В необязательном варианте результат измерения включает в себя множество результатов измерений, соответствующих множеству физических сот, или результат измерения включает в себя результат измерения обслуживающей соты.

[61] В необязательном варианте множество результатов измерений включает в себя любые из следующих данных:

[62] результаты измерений уровня сот; или

[63] результаты измерений лучей, соответствующих сотам.

[64] В необязательном варианте предложенный способ дополнительно предусматривает:

[65] передачу события измерения на терминал.

[66] В необязательном варианте тип события измерения включает в себя, по меньшей мере, одно из следующих событий:

[67] результат измерения обслуживающей соты превышает первое пороговое значение;

[68] результат измерения обслуживающей соты меньше второго порогового значения;

[69] результат измерения соседней соты превышает первое заданное значение результата измерения специальной соты (SpCell);

[70] результат измерения соседней соты превышает третье пороговое значение;

[71] результат измерения SpCell меньше четвертого порогового значения, а результат измерения соседней соты превышает пятое пороговое значение;

[72] результат измерения соседней соты превышает второе заданное значение результата измерения вторичной соты (SCell);

[73] результат измерения соседней соты с другой технологией радиодоступа (inter-RAT) превышает шестое пороговое значение;

[74] результат измерения первичной соты (PCell) меньше седьмого порогового значения, а результат измерения соседней соты inter-RAT превышает восьмое пороговое значение;

[75] уровень помех превышает девятое пороговое значение;

[76] коэффициент загрузки канала боковой линии связи New Radio (NR) превышает десятое пороговое значение;

[77] коэффициент загрузки канала боковой линии связи NR меньше одиннадцатого порогового значения;

[78] при этом PCell, SCell, первичная вторичная сота (PSCell) и SpCell представляют собой обслуживающие соты разных типов.

[79] В необязательном варианте предложенный способ дополнительно предусматривает:

[80] передачу команды конфигурирования, причем посредством команды конфигурирования задаются физические соты, подлежащие измерению.

[81] Согласно третьему аспекту настоящего изобретения одним из вариантов его осуществления предложено устройство связи. Это устройство обладает частью или всеми функциями терминала для реализации способа согласно первому аспекту настоящего изобретения. Например, функции устройства связи могут включать в себя функции по реализации некоторых или всех вариантов осуществления заявленного изобретения, или же они могут включать в себя функции по реализации любого из вариантов осуществления заявленного изобретения по отдельности. Эти функции могут выполняться с помощью аппаратных средств или путем выполнения соответствующего программного обеспечения с помощью аппаратных средств. Аппаратные или программные средства включают в себя один или несколько блоков или модулей, соответствующих указанным функциям.

[82] В одном из способов реализации конструкция устройства связи может предусматривать наличие приемопередающего модуля и модуля обработки данных, причем модуль обработки данных выполнен с возможностью оказания поддержки устройству связи, выполняющему соответствующие функции в рамах реализации описанного выше способа. Приемопередающий модуль используется для поддержания связи между устройством связи и другими устройствами. Устройство связи может дополнительно включать в себя модуль хранения данных, выполненный с возможностью подключения к приемопередающему модулю и модулю обработки данных, а также с возможностью хранения компьютерных программ и данных, необходимых для работы устройства связи.

[83] К примеру, модулем обработки данных может служить процессор; приемопередающим модулем может служить приемопередатчик или интерфейс связи; а модулем хранения данных может служить память.

[84] Согласно четвертому аспекту настоящего изобретения одним из вариантов его осуществления предложено еще одно устройство связи. Это устройство обладает частью или всеми функциями терминала для реализации способа согласно второму аспекту настоящего изобретения. Например, функции устройства связи могут включать в себя функции по реализации некоторых или всех вариантов осуществления заявленного изобретения, или же они могут включать в себя функции по реализации любого из вариантов осуществления заявленного изобретения по отдельности. Эти функции могут выполняться с помощью аппаратных средств или путем выполнения соответствующего программного обеспечения с помощью аппаратных средств. Аппаратные или программные средства включают в себя один или несколько блоков или модулей, соответствующих указанным функциям.

[85] В одном из способов реализации конструкция устройства связи может предусматривать наличие приемопередающего модуля и модуля обработки данных, причем модуль обработки данных выполнен с возможностью оказания поддержки устройству связи, выполняющему соответствующие функции в рамах реализации описанного выше способа. Приемопередающий модуль используется для поддержания связи между устройством связи и другими устройствами. Устройство связи может дополнительно включать в себя модуль хранения данных, выполненный с возможностью подключения к приемопередающему модулю и модулю обработки данных, а также с возможностью хранения компьютерных программ и данных, необходимых для работы устройства связи.

[86] К примеру, модулем обработки данных может служить процессор; приемопередающим модулем может служить приемопередатчик или интерфейс связи; а модулем хранения данных может служить память.

[87] Согласно пятому аспекту настоящего изобретения одним из вариантов его осуществления предложено устройство связи. Это устройство связи включает в себя процессор. Процессор выполнен с возможностью реализации способа согласно первому аспекту настоящего изобретения при вызове компьютерной программы из памяти.

[88] Согласно шестому аспекту настоящего изобретения одним из вариантов его осуществления предложено устройство связи. Это устройство связи включает в себя процессор. Процессор выполнен с возможностью реализации способа согласно второму аспекту настоящего изобретения при вызове компьютерной программы из памяти.

[89] Согласно седьмому аспекту настоящего изобретения одним из вариантов его осуществления предложено устройство связи. Это устройство связи включает в себя процессор и память для хранения компьютерной программы. Компьютерная программа при ее выполнении процессором инициирует реализацию устройством связи способа, описанного в рамках раскрытия первого аспекта настоящего изобретения.

[90] Согласно восьмому аспекту настоящего изобретения одним из вариантов его осуществления предложено устройство связи. Это устройство связи включает в себя процессор и память для хранения компьютерной программы. Компьютерная программа при ее выполнении процессором инициирует реализацию устройством связи способа, описанного в рамках раскрытия второго аспекта настоящего изобретения.

[91] Согласно девятому аспекту настоящего изобретения одним из вариантов его осуществления предложено устройство связи. Это устройство связи включает в себя процессор и интерфейсную схему. Интерфейсная схема выполнена с возможностью получения кодовых команд и передачи этих кодовых команд процессору. Процессор выполнен с возможностью исполнения кодовых команд, что инициирует реализацию устройством способа согласно первому аспекту настоящего изобретения.

[92] Согласно десятому аспекту настоящего изобретения одним из вариантов его осуществления предложено устройство связи. Это устройство связи включает в себя процессор и интерфейсную схему. Интерфейсная схема выполнена с возможностью получения кодовых команд и передачи этих кодовых команд процессору. Процессор выполнен с возможностью исполнения кодовых команд, что инициирует реализацию устройством способа согласно второму аспекту настоящего изобретения.

[93] Согласно одиннадцатому аспекту настоящего изобретения одним из вариантов его осуществления предложена система связи. Эта система включает в себя устройство связи согласно третьему аспекту настоящего изобретения и устройство связи согласно четвертому аспекту настоящего изобретения, или же эта система включает в себя устройство связи согласно пятому аспекту настоящего изобретения и устройство связи согласно шестому аспекту настоящего изобретения; или же эта система включает в себя устройство связи согласно седьмому аспекту настоящего изобретения и устройство связи согласно шестому восьмому настоящего изобретения; или же эта система включает в себя устройство связи согласно девятому аспекту настоящего изобретения и устройство связи согласно десятому аспекту настоящего изобретения.

[94] Согласно двенадцатому аспекту настоящего изобретения одним из вариантов его осуществления предложен машиночитаемый носитель данных. Этот носитель данных выполнен с возможностью хранения команд, исполняемых терминалом согласно описанию, представленному выше. При исполнении указанных команд реализуется способ согласно первому аспекту настоящего изобретения.

[95] Согласно тринадцатому аспекту настоящего изобретения одним из вариантов его осуществления предложен машиночитаемый носитель данных. Этот носитель данных выполнен с возможностью хранения команд, исполняемых сетевым устройством согласно описанию, представленному выше. При исполнении указанных команд реализуется способ согласно второму аспекту настоящего изобретения.

[96] Согласно четырнадцатому аспекту настоящего изобретения одним из вариантов его осуществления предложен компьютерный программный продукт, включающий в себя компьютерную программу. При прогоне на компьютере этот компьютерный программный продукт может инициировать реализацию компьютером способа согласно первому аспекту настоящего изобретения.

[97] Согласно пятнадцатому аспекту настоящего изобретения одним из вариантов его осуществления предложен компьютерный программный продукт, включающий в себя компьютерную программу. При прогоне на компьютере этот компьютерный программный продукт может инициировать реализацию компьютером способа согласно второму аспекту настоящего изобретения.

[98] Согласно шестнадцатому аспекту настоящего изобретения одним из вариантов его осуществления предложена система на кристалле. Эта система на кристалле включает в себя, по меньшей мере, один процессор и интерфейс, и она выполнена с возможностью оказания поддержки терминалу при реализации функций, относящихся к первому аспекту настоящего изобретения, таких как определение или обработка, по меньшей мере, каких-либо одних данных или информации, связанной с описанным выше способом. В одном из возможных вариантов реализации своей конструкции система на кристалле дополнительно содержит память, выполненную с возможностью хранения компьютерной программы и данных, необходимых для работы терминала. Система на кристалле может состоять из микросхем или включать в себя микросхему и другие дискретные устройства.

[99] Согласно семнадцатому аспекту настоящего изобретения одним из вариантов его осуществления предложена система на кристалле. Эта система на кристалле включает в себя, по меньшей мере, один процессор и интерфейс, и она выполнена с возможностью оказания поддержки сетевому устройству при реализации функций, относящихся ко второму аспекту настоящего изобретения, таких как определение или обработка, по меньшей мере, каких-либо одних данных или информации, связанной с описанным выше способом. В одном из возможных вариантов реализации своей конструкции система на кристалле дополнительно содержит память, выполненную с возможностью хранения компьютерной программы и данных, необходимых для работы терминала. Система на кристалле может состоять из микросхем или включать в себя микросхему и другие дискретные устройства.

[100] Согласно восемнадцатому аспекту настоящего изобретения одним из вариантов его осуществления предложена компьютерная программа. При прогоне на компьютере эта компьютерная программа может инициировать реализацию компьютером способа согласно первому аспекту настоящего изобретения.

[101] Согласно девятнадцатому аспекту настоящего изобретения одним из вариантов его осуществления предложена компьютерная программа. При прогоне на компьютере эта компьютерная программа может инициировать реализацию компьютером способа согласно второму аспекту настоящего изобретения.

Краткое описание чертежей

[102] Для наглядного разъяснения технических решений, реализованных в вариантах осуществления настоящего изобретения, или предпосылок его создания ниже представлены прилагаемые чертежи, необходимые для понимания вариантов осуществления настоящего изобретения или предпосылок его создания.

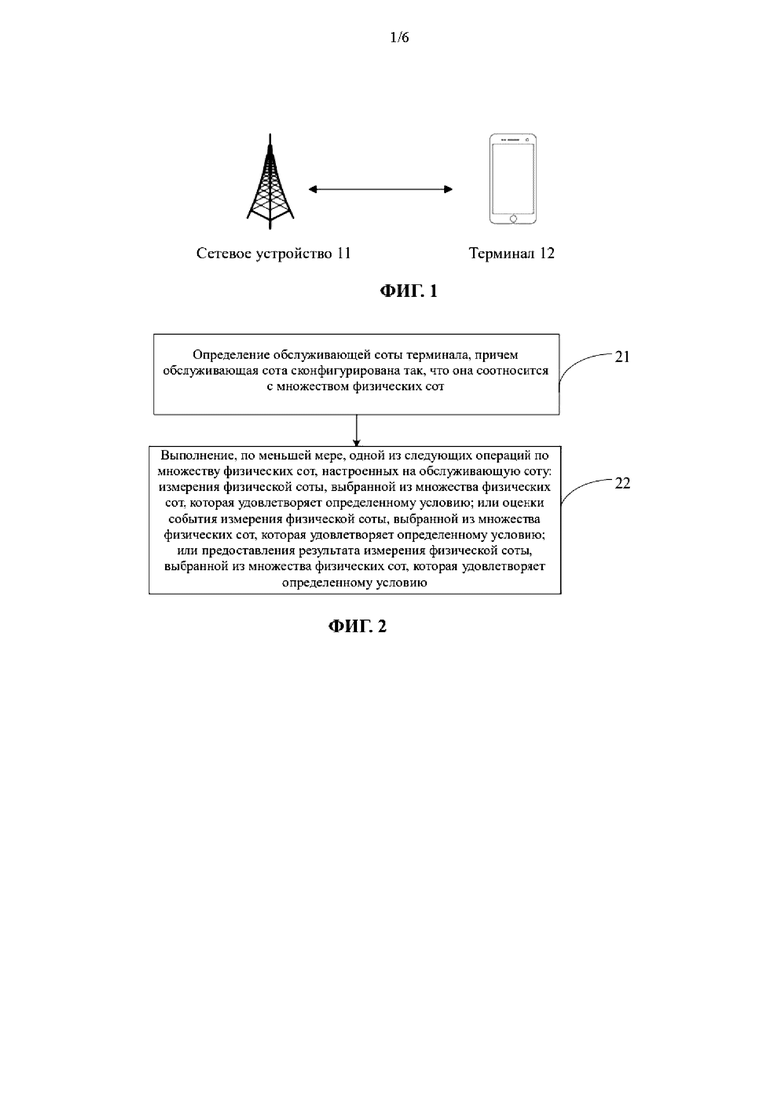

[103] На фиг. 1 представлена схема, иллюстрирующая архитектуру системы связи согласно одному из вариантов осуществления настоящего изобретения.

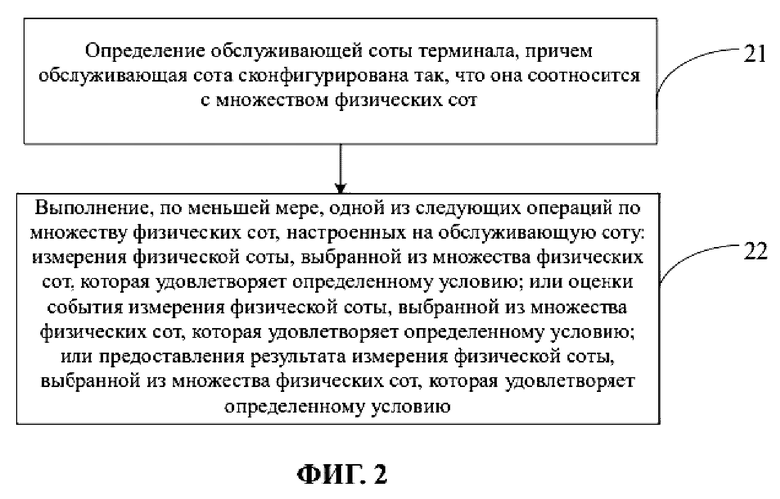

[104] На фиг. 2 представлена блок-схема, иллюстрирующая способ измерения обслуживающей соты согласно одному из вариантов осуществления настоящего изобретения.

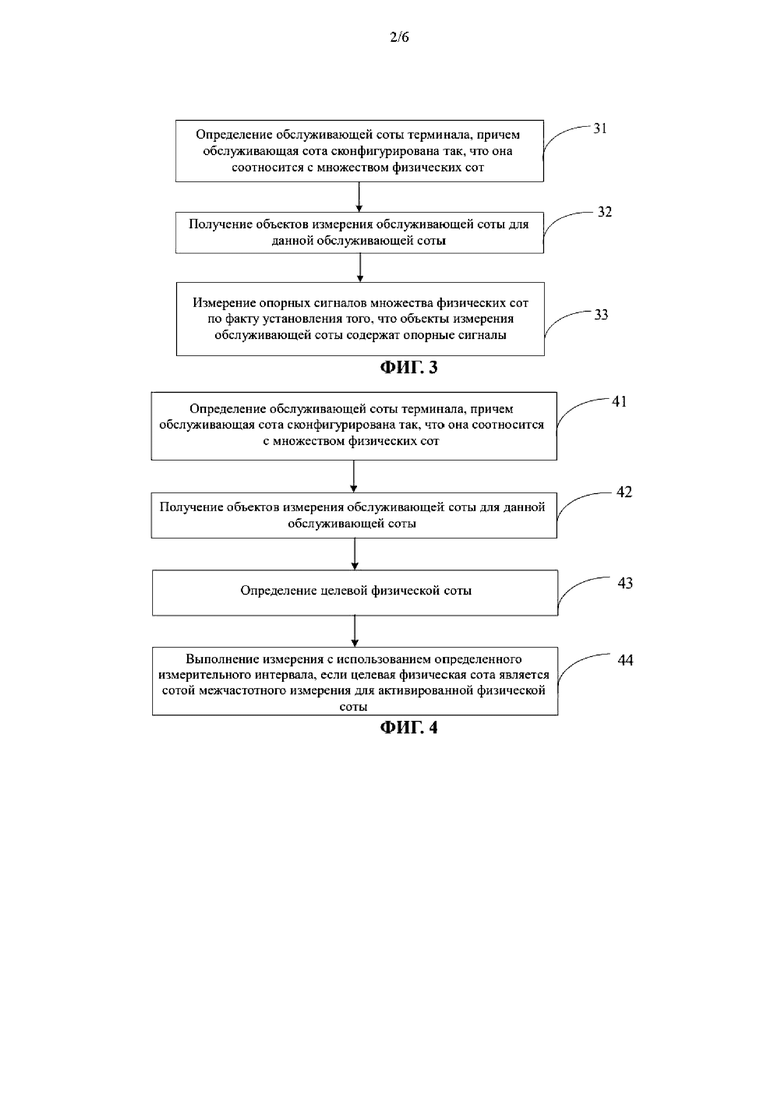

[105] На фиг. 3 представлена блок-схема, иллюстрирующая способ измерения обслуживающей соты согласно другому варианту осуществления настоящего изобретения.

[106] На фиг. 4 представлена блок-схема, иллюстрирующая способ измерения обслуживающей соты согласно еще одному из вариантов осуществления настоящего изобретения.

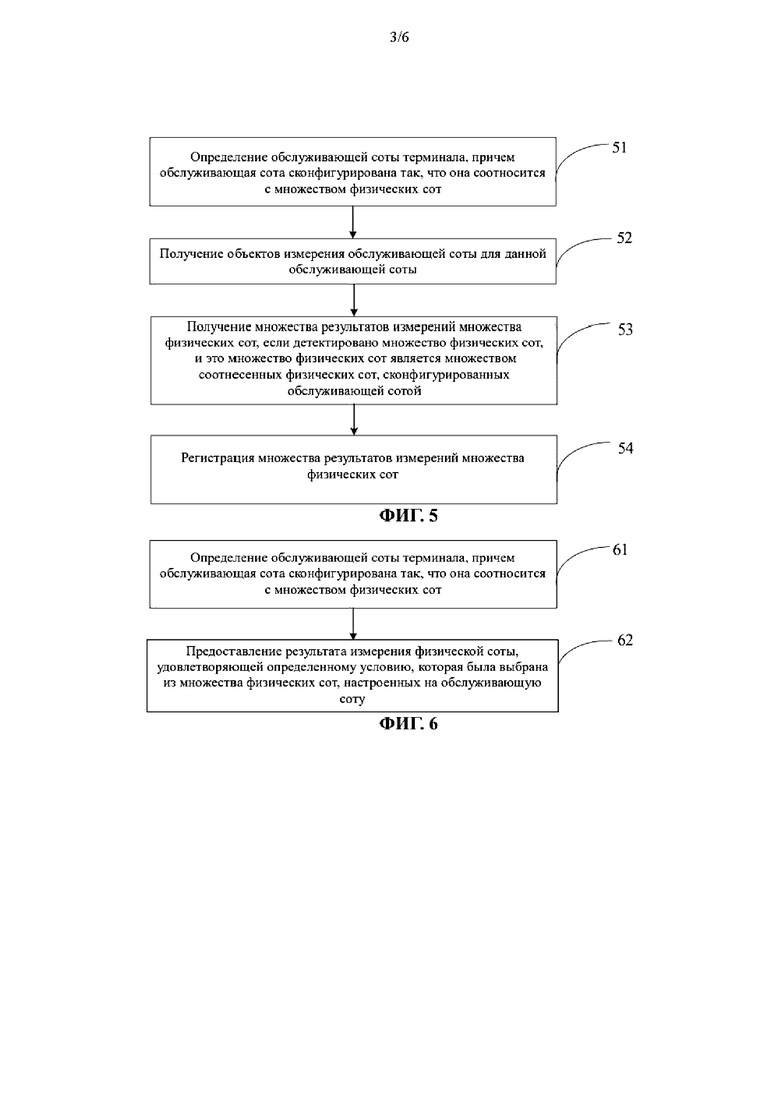

[107] На фиг. 5 представлена блок-схема, иллюстрирующая способ измерения обслуживающей соты согласно еще одному из вариантов осуществления настоящего изобретения.

[108] На фиг. 6 представлена блок-схема, иллюстрирующая способ измерения обслуживающей соты согласно еще одному из вариантов осуществления настоящего изобретения.

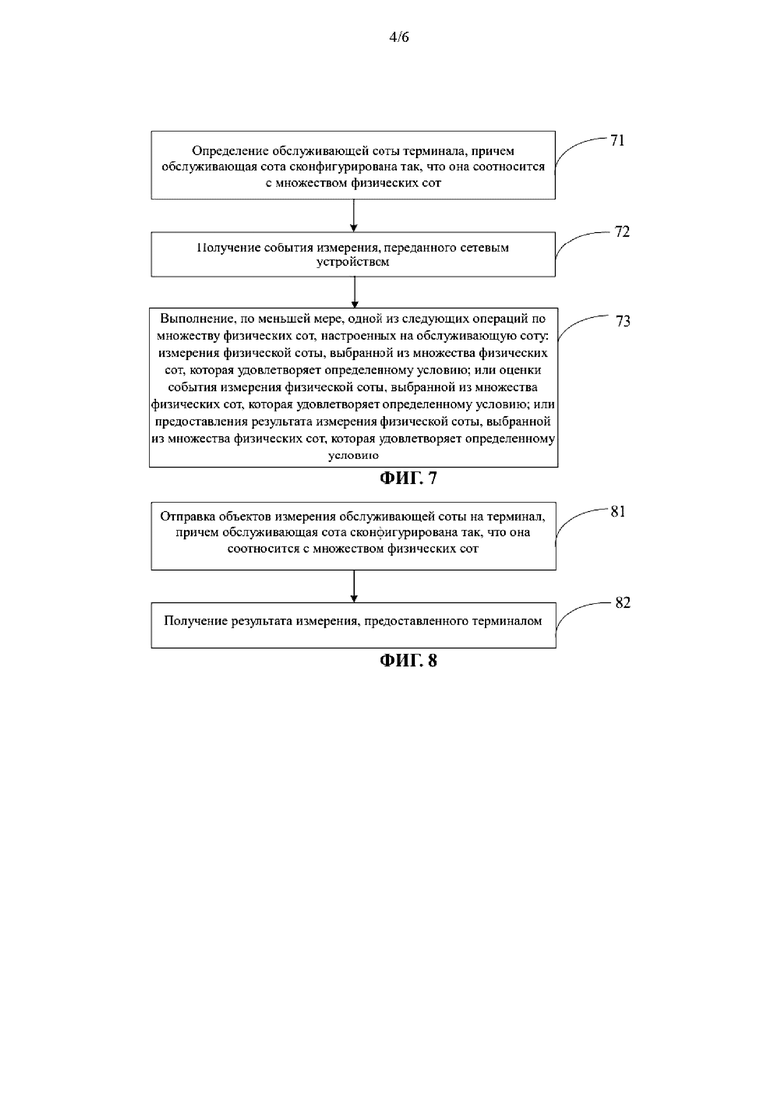

[109] На фиг. 7 представлена блок-схема, иллюстрирующая способ измерения обслуживающей соты согласно еще одному из вариантов осуществления настоящего изобретения.

[110] На фиг. 8 представлена блок-схема, иллюстрирующая способ измерения обслуживающей соты согласно еще одному из вариантов осуществления настоящего изобретения.

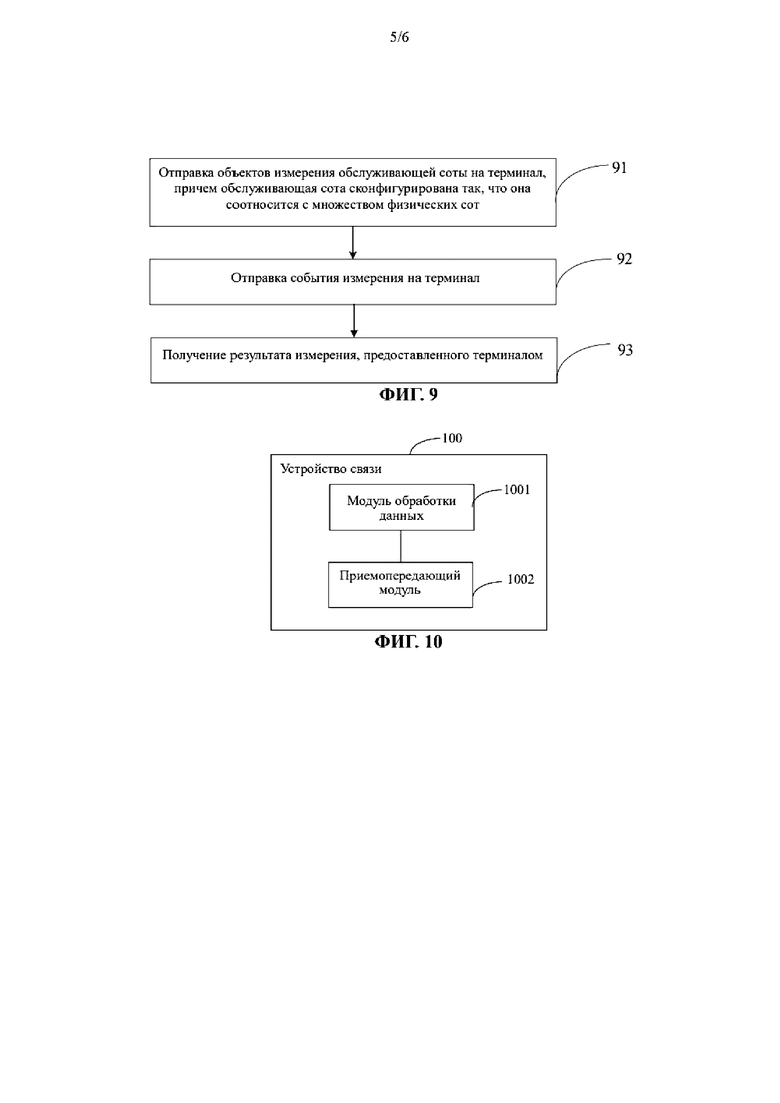

[111] На фиг. 9 представлена блок-схема, иллюстрирующая способ измерения обслуживающей соты согласно еще одному из вариантов осуществления настоящего изобретения.

[112] На фиг. 10 показана структурная схема устройства связи согласно одному из вариантов осуществления настоящего изобретения.

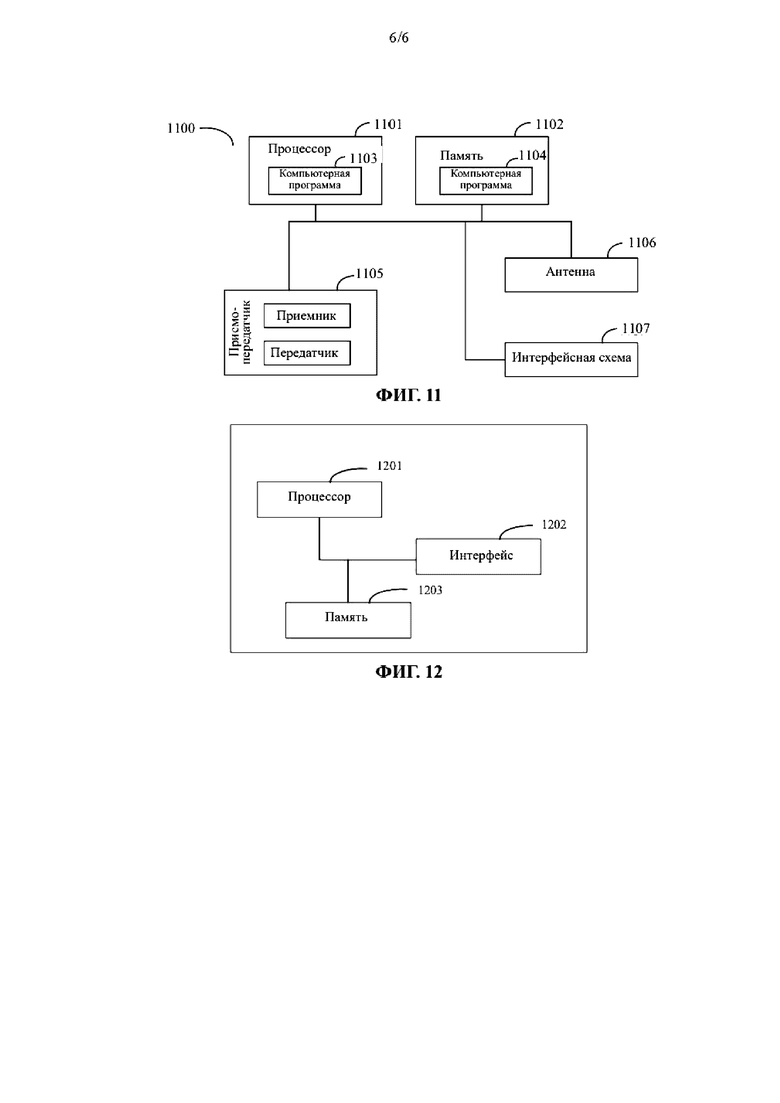

[113] На фиг. 11 показана структурная схема устройства связи согласно другому варианту осуществления настоящего изобретения.

[114] На фиг. 12 показана структурная схема системы на кристалле согласно одному из вариантов осуществления настоящего изобретения.

Подробное раскрытие настоящего изобретения

[115] Для облегчения понимания сначала вводятся термины, относящиеся к настоящему изобретению.

[116] 1. Физический канал

[117] Физический общий канал восходящей линии связи (PUSCH)

[118] Канал PUSCH может быть сконфигурирован с возможностью переноса и передачи данных из общего канала восходящей линии связи (USCH).

[119] Физический общий канал нисходящей линии связи (PDSCH)

[120] Канал PDSCH может быть сконфигурирован с возможностью переноса и передачи данных из общего канала нисходящей линии связи (DSCH).

[121] Физический канал управления восходящей линии связи (PUCCH)

[122] Канал PUCCH может быть сконфигурирован с возможностью переноса информации управления восходящей линии связи. Физический канал управления нисходящей линии связи (PDCCH)

[123] Канал PDCCH может быть сконфигурирован с возможностью переноса информации управления нисходящей линии связи (DCI).

[124] Для лучшего понимания способа измерения обслуживающей соты, предложенного одним из вариантов осуществления настоящего изобретения, ниже будет описана система связи, используемая в одном из вариантов осуществления настоящего изобретения.

[125] На фиг. 1 представлена схема, иллюстрирующая архитектуру системы связи согласно одному из вариантов осуществления настоящего изобретения. Эта система связи может включать в себя, помимо прочего, сетевое устройство и терминал. Количество и конструкция устройств, показанных на фиг. 1, приведены исключительно для примера и не носят ограничительного характера в вариантах осуществления заявленного изобретения. На практике эта система может включать в себя два или более сетевых устройств и два или более терминалов. Система связи, показанная на фиг. 1, в качестве примера включает в себя одно сетевое устройство 11 и один терминал 12.

[126] Следует отметить, что техническое решение, реализованное в вариантах осуществления настоящего изобретения, применимо к различным системам связи, например, к системе LTE (стандарт «Долгосрочное развитие сетей связи»), системе мобильной связи 5-ого поколения (5G), системе 5G New Radio (NR) или иным новым перспективных системам мобильной связи.

[127] Сетевое устройство 11 в вариантах осуществления настоящего изобретения представляет собой физическое устройство, предназначенное для передачи или приема сигналов на стороне сети. Например, сетевым устройством 11 может служить усовершенствованная базовая станция (eNB), точка приема-передачи (TRP), базовая станция (gNB) следующего поколения в системе NR, базовые станции в других перспективных системах мобильной связи или узлы доступа в системах Wi-Fi (технология беспроводного доступа в сеть Интернет по стандарту IEEE 802.1 1х). Конкретная технология, реализованная в сетевом устройстве 11, и его конкретная конструкция не носят ограничительного характера в вариантах осуществления настоящего изобретения. Сетевое устройство, предложенное вариантами осуществления заявленного изобретения, может состоять из центрального блока (CU) и распределенного блока (DU). Блок CU может также называться блоком управления. Структура CU-DU может быть использована для разделения уровней протокола сетевого устройства, такого как базовая станция. Функциями некоторых протокольных уровней может централизовано управлять блок CU, а функции остальных протокольных уровней или всех протокольных уровней могут быть распределены в блоке DU, который централизованно управляется блоком CU.

[128] Терминалом 12 в вариантах осуществления настоящего изобретения служит физическое устройство, предназначенное для приема и передачи сигналов на стороне пользователя. Терминал может также называться оконечным устройством, абонентским устройством (UE), мобильной станцией (MS), мобильным терминалом (МТ) и т.п. Терминалом может служить транспортное средство с функцией связи, интеллектуальное транспортное средство, мобильный телефон, носимое устройство, планшет, компьютер с функцией беспроводного приемопередатчика, терминал виртуальной реальности (VR), терминал дополненной реальности (AR), беспроводной терминал для управления производственными процессами, беспроводной терминал в системах автоматического вождения, беспроводной терминал для дистанционной хирургии, беспроводной терминал для интеллектуальных энергосистем, беспроводной терминал для систем обеспечения безопасности на транспорте, беспроводной терминал для систем «умного» города, беспроводной терминал для «умного» дома и т.п.Конкретная технология, реализованная в терминале 12, и его конкретная конструкция не носят ограничительного характера в вариантах осуществления настоящего изобретения.

[129] Следует понимать, что система связи, описанная в рамках раскрытия вариантов осуществления настоящего изобретения, представлена для того, чтобы дать более ясное понимание технического решения, реализованного в вариантах осуществления заявленного изобретения, и она не накладывает какие-либо ограничения на техническое решение, предложенное вариантами осуществления настоящего изобретения. Специалистам в данной области техники известно, что по мере развития системной архитектуры и появления новых бизнес-сценариев техническое решение, предложенное вариантами осуществления настоящего изобретения, также применимо для решения схожих технических задач.

[130] Способ и соответствующее устройство для измерения обслуживающей соты согласно настоящему документу подробно описаны в привязке к прилагаемым чертежам, представленным ниже.

[131] На фиг. 2 представлена блок-схема, иллюстрирующая способ измерения обслуживающей соты согласно одному из вариантов осуществления настоящего изобретения. Этот способ может быть реализован терминалом. Как показано на фиг. 2, предложенный способ может предусматривать, помимо прочего, выполнение стадий, описанных ниже.

[132] На стадии 21 определяется обслуживающая сота терминала. Обслуживающая сота сконфигурирована таким образом, что она соотносится с множеством физических сот.

[133] В необязательном варианте обслуживающая сота терминала может быть определена на основании идентификационной информации обслуживающей соты.

[134] В необязательном варианте идентификационной информацией обслуживающей соты может служить: идентификатор обслуживающей соты. Например, идентификатором обслуживающей соты может быть 1 (обслуживающая сота 1) или 2 (обслуживающая сота 2) и т.д. Этим решением настоящее изобретение не ограничено.

[135] В необязательном варианте идентификационной информацией обслуживающей соты может также служить: идентификатор группы сот. Например, идентификатором группы сот может быть MCG (группа базовых сот) или SCG (группа вторичных сот) и т.д. Этим решением настоящее изобретение не ограничено.

[136] В необязательном варианте идентификационной информацией обслуживающей соты может также служить: идентификатор типа соты. Например, идентификатором типа соты может быть PCell (первичная сота), PSCell (первичная вторичная сота), SCell (вторичная сота) и т.п. Этим решением настоящее изобретение не ограничено.

[137] В необязательном варианте предусмотрено, что если типом соты является SCell, то настоящее изобретение может также предоставить идентификатор SCell, такой как SCell 1, и т.д. Этим решением настоящее изобретение не ограничено.

[138] На стадии 22 выполняется, по меньшей мере, одна из следующих операций по множеству физических сот, настроенных на обслуживающую соту: измерение физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию; или оценка события измерения физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию; или предоставление результата измерения физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию.

[139] В необязательном варианте физической сотой, удовлетворяющей заданному условию, может являться физическая сота, заданная конфигурацией сетевого устройства.

[140] Например, в случае, если терминал идентифицирует обслуживающую соту как «обслуживающую соту 1» и, исходя из конфигурации сетевого устройства, определяет, что указанная физическая сота совпадает с «обслуживающей сотой 1», он может измерить обслуживающую соту 1, или он может оценить событие измерения физической соты 1, или он может сообщить о событии измерения физической соты 1.

[141] В необязательном варианте физической сотой, которая удовлетворяет заданному условию, может служить физическая сота, согласованная в протоколе.

[142] Физическая сота, согласованная в протоколе, представляет собой активированную физическую соту или физическую соту с одним или несколькими активируемыми физическими каналами и т.п.Этим решением настоящее изобретение не ограничено.

[143] К примеру, согласованный протокол предусматривает, что физической сотой, которая удовлетворяет заданному условию, является активированная физическая сота. Если терминал определяет, что активированной физической сотой из множества физических сот, настроенных на обслуживающую соту 1 и соотносящихся с ней, является физическая сота 1, то термина может измерить физическую соту 1, или терминал может оценить событие измерения физической соты 1, или терминал может сообщить о событии измерения физической соты 1.

[144] Следует отметить, что представленные выше пояснения служат лишь иллюстрациями с примерами, и они не могут рассматриваться как ограничивающие обслуживающую соту, физическую соту и операции, выполняемые в рамках реализации вариантов осуществления настоящего изобретения.

[145] При реализации вариантов осуществления настоящего изобретения терминал может сначала определить обслуживающую соту, а затем выполнить, по меньшей мере, одну из следующих операций по множеству физических сот, настроенных на обслуживающую соту: измерение физической соты, выбранной из множества физических сот, которая удовлетворяет заданному условию; или оценку события измерения физической соты, выбранной из множества физических сот, которая удовлетворяет заданному условию; или предоставление результата измерения физической соты, выбранной из множества физических сот, которая удовлетворяет заданному условию. Следовательно, настоящее изобретение может обеспечить согласованное взаимодействие между терминалом и сетевым устройством в отношении измерения физических сот, соотносящихся с обслуживающей сотой терминала, что может гарантировать бесперебойную и устойчивую передачу данных.

[146] На фиг. 3 представлена блок-схема, иллюстрирующая способ измерения обслуживающей соты согласно одному из вариантов осуществления настоящего изобретения. Этот способ может быть реализован терминалом. Как показано на фиг. 3, предложенный способ может предусматривать, помимо прочего, выполнение стадий, описанных ниже.

[147] На стадии 31 определяется обслуживающая сота терминала. Обслуживающая сота сконфигурирована таким образом, что она соотносится с множеством физических сот.

[148] Следует отметить, что конкретное содержание и примеры реализация стадии 31 могут быть подробно описаны в рамках раскрытия других вариантов осуществления настоящего изобретения, и поэтому во избежание повторений данная информация не будет подробно описана здесь, так как она будет приведена ниже.

[149] На стадии 32 обеспечивается получение объектов измерения обслуживающей соты.

[150] В необязательном варианте объекты измерения обслуживающей соты (servingCellMOs) могут включать в себя информацию об опорном сигнале для целей измерения. Однако этим решением настоящее изобретение не ограничено.

[151] Следует понимать, что в одном из вариантов осуществления настоящего изобретения терминал может получить объекты измерения обслуживающей соты для конкретной обслуживающей соты на основании: конфигурации сетевого устройства; полученной идентификационной информации, переданной сетевым устройством; или согласованного протокола. Однако этим решением настоящее изобретение не ограничено.

[152] В необязательном варианте информация об опорном сигнале может включать в себя измерение частотной точки. Например, частотная точка может быть представлена абсолютным номером 1 радиочастотного канала (ARFCN 1) и т.п. Однако этим решением настоящее изобретение не ограничено.

[153] В необязательном варианте информация об опорном сигнале может включать в себя измерение типа опорного сигнала. Например, типом частотной точки может быть блок сигнала синхронизации (SSB), или же им может быть также опорный сигнал с информацией о состоянии канала (CSI RS), и т.п., что не носит ограничительного характера в настоящем изобретении.

[154] На стадии 33 осуществляется измерение опорных сигналов множества физических сот по факту установления того, что объекты измерения обслуживающей соты включают в себя опорные сигналы.

[155] Например, если терминал определяет, что объектом измерения обслуживающей соты для обслуживающей соты 1 является servingcellMO 1, то терминал может измерить опорные сигналы множества физических сот, соотнесенных с обслуживающей сотой 1, и т.д., что не носит ограничительного характера в настоящем изобретении.

[156] В необязательном варианте предусмотрено, что если объекты измерения обслуживающей соты включают в себя опорный сигнал одной или нескольких физических сот, то по опорному сигналу неактивированной физической соты никакие измерения не проводятся.

[157] В необязательном варианте неактивированной физической сотой может быть: физическая сота, которая не активируется или не срабатывает; или один или несколько физических каналов, соответствующих физической соте, которая не активируется или не срабатывает; и т.д., что не носит ограничительного характера в настоящем изобретении.

[158] Например, обслуживающая сота 1 сконфигурирована таким образом, что она соотносится с физической сотой 1 и физической сотой 2, а объекты измерения обслуживающей соты для обслуживающей соты 1 представлены опорным сигналом физической соты 2. Если физическая сота 2 не активирована, то терминал не измеряет опорный сигнал физической соты 2, и т.д. Однако этим решением настоящее изобретение не ограничено.

[159] Соответственно, если это касается активированной физической соты, то терминал может измерить опорный сигнал такой активированной физической соты.

[160] В альтернативном варианте предусмотрено, что если один или несколько физических каналов, соответствующих физической соте, не активированы, то терминал не измеряет опорный сигнал неактивированной физической соты.

[161] Например, обслуживающая сота 1 сконфигурирована таким образом, что она соотносится с физической сотой 1 и физической сотой 2, объект измерения обслуживающей соты представлен опорным сигналом физической соты 2, а физическая сота 2 соотносится с соответствующими физическими каналами PDCCH 2 и PDSCH 2. По факту того, что оба канала из числа PDCCH 2 и PDSCH 2 не активируются, терминал не измеряет опорный сигнал физической соты 2.

[162] Соответственно, если это касается физической соты, соответствующей активированному или включенному физическому каналу, то терминал может измерить опорный сигнал такой физической соты.

[163] В необязательном варианте предусмотрено, что если объекты измерения обслуживающей соты включают в себя опорный сигнал одной или нескольких физических сот, то по опорному сигналу неактивированной физической соты из числа одной или нескольких физических сот никакие измерения не проводятся.

[164] Например, обслуживающая сота 1 сконфигурирована таким образом, что она соотносится с физической сотой 1 и физической сотой 2, а объекты измерения обслуживающей соты представлены опорным сигналом физической соты 1 и опорным сигналом физической соты 2. По факту того, что физическая сота 2 не активируется, терминал не измеряет физическую соту 2, и т.д. Однако этим решением настоящее изобретение не ограничено.

[165] В необязательном варианте предусмотрено, что если обслуживающая сота терминала соответствует множеству объектов измерения обслуживающей соты, то может быть измерена физическая сота, удовлетворяющая определенному условию, которая соответствует объекту измерения активированной обслуживающей соты.

[166] Например, терминал определяет, что объектами измерения обслуживающей соты, настроенными на обслуживающую соту 1, являются: объект 1 измерения обслуживающей соты и объект 2 измерения обслуживающей соты. Если объект 1 измерения обслуживающей соты активирован, а объект 2 измерения обслуживающей соты не активирован, то терминал может измерить опорный сигнал, соответствующий объекту 1 измерения обслуживающей соты. Однако этим решением настоящее изобретение не ограничено.

[167] При реализации вариантов осуществления настоящего изобретения терминал может сначала определить обслуживающую соту, а затем получить объекты измерения обслуживающей соты для этой обслуживающей соты. По факту установления того, что объекты измерения обслуживающей соты включают в себя опорные сигналы, могут быть измерены опорные сигналы множества физических сот. Следовательно, настоящее изобретение может обеспечить согласованное взаимодействие между терминалом и сетевым устройством в отношении измерения физических сот, соотносящихся с обслуживающей сотой терминала, что может гарантировать бесперебойную и устойчивую передачу данных.

[168] На фиг. 4 представлена блок-схема, иллюстрирующая способ измерения обслуживающей соты согласно одному из вариантов осуществления настоящего изобретения. Этот способ может быть реализован терминалом. Как показано на фиг. 4, предложенный способ может предусматривать, помимо прочего, выполнение стадий, описанных ниже.

[169] На стадии 41 определяется обслуживающая сота терминала. Эта обслуживающая сота сконфигурирована таким образом, что она соотносится с множеством физических сот.

[170] На стадии 42 обеспечивается получение объектов измерения обслуживающей соты для данной обслуживающей соты.

[171] Следует отметить, что конкретное содержание и примеры реализация стадий 41 и 42 могут быть подробно описаны в рамках раскрытия других соответствующих вариантов осуществления настоящего изобретения, и поэтому во избежание повторений данная информация не будет подробно описана здесь, так как она будет приведена ниже.

[172] На стадии 43 определяется целевая физическая сота.

[173] В необязательном варианте терминал может определить целевую физическую соту на основании идентификационной информации физической соты.

[174] Идентификационная информация физической соты может включать в себя идентификатор физической соты (PCI).

[175] В необязательном варианте идентификационная информация физической соты может также включать в себя информацию о частотной точке физической соты.

[176] Частотная точка физической соты может быть обозначена явным или неявным образом. Однако этим решением настоящее изобретение не ограничено.

[177] Например, терминал определяет, что обслуживающая сота 1 сконфигурирована таким образом, что она соотносится с физической сотой 1 и физической сотой 2, после чего он определяет частотную точку физической соты 1 как f1, а частотную точку физической соты 2 как f2, исходя из конфигурации сетевого устройства.

[178] В альтернативном варианте терминал определяет, что обслуживающая сота 1 сконфигурирована таким образом, что она соотносится с физической сотой 1 и физической сотой 2, а затем определяет частотную точку физической соты 1 как f1 и не конфигурирует частотную точку физической соты 2, исходя из конфигурации сетевого устройства. Терминал может определить, что частотная точка физической соты 2 совпадает с частотной точкой физической соты 1, в соответствии с протокольным согласованием.

[179] В альтернативном варианте терминал определяет, что обслуживающая сота 1 сконфигурирована таким образом, что она соотносится с физической сотой 1 и физической сотой 2, а затем определяет частотную точку физической соты 1 как f1 и не конфигурирует частотные точки физической соты 1 и физической соты 2, исходя из конфигурации сетевого устройства. Терминал может определить, что частотные точки физической соты 1 и физической соты 2 совпадают с частотной точкой обслуживающей соты 1, в соответствии с протокольным согласованием.

[180] Следует отметить, что представленные выше пояснения служат лишь иллюстрациями с примерами, и они не могут рассматриваться как ограничивающие способ определения информации о частотной точке обслуживающей соты в вариантах осуществления настоящего изобретения.

[181] На стадии 44 предусмотрено, что когда целевой физической сотой является сота межчастотного измерения для активированной физической соты, то измерение проводится с использованием определенного измерительного интервала.

[182] В необязательном варианте предусмотрено, что когда частотная точка целевой физической соты отличается от частотной точки активированной физической соты, то можно определить, что целевой физической сотой является сота межчастотного измерения.

[183] В необязательном варианте предусмотрено, что когда ширина полосы пропускания целевой физической соты отличается от ширины полосы пропускания активированной физической соты, то можно определить, что целевой физической сотой является сота межчастотного измерения.

[184] В необязательном варианте предусмотрено, что когда разнесение поднесущих целевой физической соты отличается от разнесения поднесущих активированной физической соты, можно определить, что целевой физической сотой является сота межчастотного измерения.

[185] Следует понимать, что когда целевая физическая сота и активированная физическая сота удовлетворяют одному или нескольким указанным условиям, например, если частотные точки и ширина полос пропускания обеих этих сот отличаются друг от друга, или частотные точки, ширина полос пропускания и разнесения поднесущих этих сот отличаются друг от друга, то также можно определить, что целевой физической сотой является сота межчастотного измерения.

[186] Кроме того, измерительный интервал может быть настроен сетевым устройством или согласован в протоколе. Однако этим решением настоящее изобретение не ограничено.

[187] Например, согласованный протокол предусматривает, что терминал проводит измерение со своим собственным измерительным интервалом. Если измерительный интервал терминала представлен величиной Т, то терминал может измерить целевую соту на основании измерительного интервала Т, и т.д. Однако этим решением настоящее изобретение не ограничено.

[188] В необязательном варианте предусмотрено, что когда целевая физическая сота представляет собой соту межчастотного измерения для активированной физической соты, а частотная точка целевой физической соты относится к тому же типу частоты, что и частотная точка активированной физической соты, то измерение проводится с использованием измерительного интервала, соответствующего этому типу частоты.

[189] Например, если целевая физическая сота и активированная физическая сота 1 являются сотами межчастотного измерения, а частотные точки обеих сот из числа целевой физической соты и активированной физической соты 1 лежат в частотном диапазоне 1 (FR1), то терминал может измерить целевую физическую соту с использованием измерительного интервала, соответствующего FR1, и т.д. Однако этим решением настоящее изобретение не ограничено.

[190] При реализации вариантов осуществления настоящего изобретения терминал может сначала определить обслуживающую соту, а затем получить объекты измерения обслуживающей соты для этой обслуживающей соты, определить целевую физическую соту и выполнить измерение с использованием измерительного интервала, если целевой физической сотой является сота межчастотного измерения для активированной физической соты. Следовательно, настоящее изобретение может обеспечить согласованное взаимодействие между терминалом и сетевым устройством в отношении измерения физических сот, соотносящихся с обслуживающей сотой терминала, что может гарантировать бесперебойную и устойчивую передачу данных.

[191] На фиг. 5 представлена блок-схема, иллюстрирующая способ измерения обслуживающей соты согласно одному из вариантов осуществления настоящего изобретения. Этот способ может быть реализован терминалом. Как показано на фиг. 5, предложенный способ может предусматривать, помимо прочего, выполнение стадий, описанных ниже.

[192] На стадии 51 определяется обслуживающая сота терминала. Эта обслуживающая сота сконфигурирована таким образом, что она соотносится с множеством физических сот.

[193] На стадии 52 обеспечивается получение объектов измерения обслуживающей соты для данной обслуживающей соты.

[194] Следует отметить, что конкретное содержание и примеры реализация стадий 51 и 52 могут быть подробно описаны в рамках раскрытия других соответствующих вариантов осуществления настоящего изобретения, и поэтому во избежание повторений данная информация не будет подробно описана здесь, так как она будет приведена ниже.

[195] На стадии 53 после детектирования множества физических сот, определенных в качестве множества соотнесенных физических сот, сконфигурированных обслуживающей сотой, обеспечивается получение множества результатов измерений этого множества физических сот.

[196] Следует понимать, что в процессе детектирования терминал может выявить множество физических сот. Множество выявленных физических сот может соотноситься с одной и той же обслуживающей сотой или разными обслуживающими сотами, что не носят ограничительного характера в настоящем изобретении.

[197] Следовательно, в одном из вариантов осуществления настоящего изобретения терминал может дополнительно определить обслуживающую соту, соотнесенную с соответствующими физическими сотами, по факту выявления множества физических сот.

[198] Например, терминал выявляет физическую соту 1, физическую соту 2 и физическую соту 3 и устанавливает, что физическая сота 1, физическая сота 2 и физическая сота 3 представляют собой физические соты, настроенные на обслуживающую соту 1 и соотнесенные с ней, после чего он может получить результаты измерений, соответствующие каждой из физических сот из числа физической соты 1, физической соты 2 и физической соты 3. Однако этим решением настоящее изобретение не ограничено.

[199] В необязательном варианте множество результатов измерений множества физических сот может включать в себя результаты измерений уровня сот, или результаты измерений лучей, соответствующих сотам, и т.п. Однако этим решением настоящее изобретение не ограничено.

[200] Результаты измерений уровня сот могут быть разными.

[201] Например, в отношении физической соты PCI 1 результатом измерения уровня этой соты может служить мощность принимаемого опорного сигнала (RSRP) PCI 1; или качество принимаемого опорного сигнала (RSRQ) PCI 1; или отношение «сигнал-помеха/шум» (INR); и пр. Однако этим решением настоящее изобретение не ограничено.

[202] Следует понимать, что результатами измерений уровня сот может служить один или несколько указанных параметров. Однако этим решением настоящее изобретение не ограничено.

[203] Кроме того, могут быть предусмотрены разные результаты измерений лучей, соответствующих сотам.

[204] Например, в отношении луча 1 для физической соты PCI 1 результатом измерения может быть RSRP луча 1 для PCI 1; или же им может быть также RSRQ луча 1 для PCI 1; или же им может быть также SINR луча 1 для PCI 1; и т.д. Однако этим решением настоящее изобретение не ограничено.

[205] Следует понимать, что результатами измерений лучей, соответствующих сотам, может служить один или несколько указанных параметров. Однако этим решением настоящее изобретение не ограничено.

[206] В необязательном варианте идентификатор луча, соответствующего соте, может включать в себя идентификатор SSB; или же он может также включать в себя идентификатор CSI RS; же он может также включать в себя идентификатор SSB и идентификатор CSI RS; и т.д. Однако этим решением настоящее изобретение не ограничено.

[207] На стадии 54 осуществляется запись множество результатов измерений множества физических сот.

[208] В необязательном варианте терминал может записать множество результатов измерений по отдельности.

[209] Например, физическими сотами, настроенными на обслуживающую соту 1 и соотнесенными с ней, являются: физическая сота 1, физическая сота 2 и физическая сота 3. Если результатом измерения физической соты 1 является результат измерения 1, результатом измерения физической соты 2 является результат измерения 2, а результатом измерения физической соты 3 является результат измерения 3, то терминал может записать все три результата измерения по отдельности, т.е. результат измерения обслуживающей соты 1 может включать в себя результаты измерений, соответствующие каждой из трех указанных физических сот по отдельности. Однако этим решением настоящее изобретение не ограничено.

[210] В необязательном варианте для генерирования и записи результата измерения обслуживающей соты терминал может также объединить множество результатов измерений.

[211] В частности, для генерирования результата измерения обслуживающей соты может быть получено среднее значение результатов измерений, соответствующих множеству физических сот.

[212] Например, физическими сотами, настроенными на обслуживающую соту 1 и соотнесенными с ней, являются: физическая сота 1 и физическая сота 2. Если результатом измерения физической соты 1 является результат измерения 1, а результатом измерения физической соты 2 является результат измерения 2, то терминал может получить среднее значение результата измерения 1 и результата измерения 2 после сложения результата измерения 1 и результата измерения 2, и взять это среднее значение в качестве результата измерения обслуживающей соты 1.

[213] Следует отметить, что представленные выше пояснения служат лишь иллюстрациями с примерами, и они не могут рассматриваться как ограничивающие обслуживающую соту, физическую соту и способ генерирования результата измерения обслуживающей соты в вариантах осуществления настоящего изобретения.

[214] В альтернативном варианте терминал может вычислить среднее значение результатов измерений, соответствующих множеству физических сот, у которых результаты измерений превышают определенное пороговое значение.

[215] Пороговое значение может быть сконфигурировано сетевым устройством или согласовано в протоколе. Однако этим решением настоящее изобретение не ограничено.

[216] Например, физическими сотами, настроенными на обслуживающую соту 1 и соотнесенными с ней, являются: физическая сота 1, физическая сота 2 и физическая сота 3. Результатом измерения физической соты 1 является результат измерения 1, результатом измерения физической соты 2 является результат измерения 2, результатом измерения физической соты 3 является результат измерения 3, а пороговое значение представлено величиной Т1. По факту установления того, что результат измерения 1 физической соты 1 и результат измерения 2 физической соты 2 превышают пороговую величину Т1, терминал может получить среднее значение результата измерения 1 и результата измерения 2 после сложения результата измерения 1 и результата измерения 2, и взять это среднее значение в качестве результата измерения обслуживающей соты 1.

[217] Следует отметить, что представленные выше пояснения служат лишь иллюстрациями с примерами, и они не могут рассматриваться как ограничивающие обслуживающую соту, физическую соту и способ генерирования результата измерения обслуживающей соты в вариантах осуществления настоящего изобретения.

[218] В необязательном варианте предусмотрено, что когда терминал выявляет множество физических сот, он может определить результаты измерений, соответствующие множеству физических сот, сконфигурированных в сетевом устройстве или согласованных в протоколе, в качестве результата измерения обслуживающей соты.

[219] Например, обслуживающая сота 1 настроена на событие измерения A1, а физические соты, настроенные на обслуживающую соту 1 и соотнесенные с ней, представлены физической сотой 1 и физической сотой 2. Если физическая сота, сконфигурированная в сетевом устройстве или согласованная в протоколе, представлена физической сотой 1, то результат измерения физической соты 1 может быть определен в качестве результата измерения обслуживающей соты 1 при событии измерения А1, и т.д. Однако этим решением настоящее изобретение не ограничено.

[220] Следует отметить, что для определения результатов измерений обслуживающей соты при любом событии измерения можно обратиться к указанному событию измерения А1, чтобы избежать повторов при раскрытии данного способа.

[221] В необязательном варианте физическая сота, согласованная в протоколе, может представлять собой активированную физическую соту или физическую соту с одним или несколькими активируемыми физическими каналами и т.д. Однако этим решением настоящее изобретение не ограничено.

[222] Следовательно, при активации физической соты, согласованной в протоколе, результат измерения, соответствующий этой физической соте, может быть определен в качестве результата измерения, соответствующего обслуживающей соте. В альтернативном варианте предусмотрено, что при активации одного или нескольких физических каналов, соответствующих физической соте, согласованной в протоколе, результаты измерений, соответствующие физическим сотам, могут быть использованы в качестве результата измерения, соответствующего обслуживающей соте, и т.д. Однако этим решением настоящее изобретение не ограничено.

[223] При реализации вариантов осуществления настоящего изобретения терминал может сначала определить обслуживающую соту, а затем получить объекты измерения обслуживающей соты для данной обслуживающей соты. При выявлении множества физических сот, определенных в качестве множества соотнесенных физических сот, сконфигурированных обслуживающей сотой, терминал может получить множество результатов измерений множества физических сот и записать множество результатов измерений множества физических сот. Следовательно, настоящее изобретение может обеспечить согласованное взаимодействие между терминалом и сетевым устройством в отношении измерения физических сот, соотносящихся с обслуживающей сотой терминала, что может гарантировать бесперебойную и устойчивую передачу данных.

[224] На фиг. 6 представлена блок-схема, иллюстрирующая способ измерения обслуживающей соты согласно одному из вариантов осуществления настоящего изобретения. Этот способ может быть реализован терминалом. Как показано на фиг. 6, предложенный способ может предусматривать, помимо прочего, выполнение стадий, описанных ниже.

[225] На стадии 61 определяется обслуживающая сота терминала. Эта обслуживающая сота сконфигурирована таким образом, что она соотносится с множеством физических сот.

[226] Следует отметить, что конкретное содержание и примеры реализация стадии 61 могут быть подробно описаны в рамках раскрытия других соответствующих вариантов осуществления настоящего изобретения, и поэтому во избежание повторений данная информация не будет подробно описана здесь, так как она будет приведена ниже.

[227] На стадии 62 предоставляется результат измерения физической соты, удовлетворяющей определенному условию и выбранной из множества физических сот, в соответствии с множеством физических сот, настроенных на обслуживающую соту.

[228] В необязательном варианте может быть предоставлен результат измерения активированной физической соты из числа физических сот, соотнесенных с обслуживающей сотой.

[229] Например, физические соты, настроенные на обслуживающую соту 1 и соотнесенные с ней, представлены физической сотой 1 и физической сотой 2. Результатом измерения физической соты 1 является результат измерения 1, а результатом измерения физической соты 2 является результат измерения 2. По факту активации физической соты 1 терминал может предоставить результат измерения 1 в отношении физической соты 1, и т.д. Однако этим решением настоящее изобретение не ограничено.

[230] В необязательном варианте может быть предоставлен результат измерения физической соты с соответствующим активируемым физическим каналом из числа физических сот, соотнесенных с обслуживающей сотой.

[231] Например, физические соты, настроенные на обслуживающую соту 1 и соотнесенные с ней, представлены физической сотой 1 и физической сотой 2. Результатом измерения физической соты 1 является результат измерения 1, а результатом измерения физической соты 2 является результат измерения 2. По факту активации физического канала 2, соответствующего физической соте 2, терминал может предоставить результат измерения 2 в отношении физической соты 2, и т.д. Однако этим решением настоящее изобретение не ограничено.

[232] В необязательном варианте множество результатов измерений, соответствующих множеству физических сот, соотнесенных с обслуживающей сотой, предоставляется по отдельности.

[233] Например, физические соты, настроенные на обслуживающую соту 1 и соотнесенные с ней, представлены физической сотой 1 и физической сотой 2. Результатом измерения физической соты 1 является результат измерения 1, а результатом измерения физической соты 2 является результат измерения 2. Терминал может по отдельности предоставить результат измерения 1 в отношении физической соты 1 и результат измерения 2 в отношении физической соты 2, и т.д. Однако этим решением настоящее изобретение не ограничено.

[234] В необязательном варианте предусмотрено, что в соответствии с полученной индикацией измерения может быть предоставлен результат измерения физической соты, указанной в индикации измерения.

[235] Индикация измерения может быть сконфигурирована сетевым устройством. Однако этим решением настоящее изобретение не ограничено.

[236] Например, физические соты, настроенные на обслуживающую соту 1 и соотнесенные с ней, представлены физической сотой 1 и физической сотой 2. Результатом измерения физической соты 1 является результат измерения 1, а результатом измерения физической соты 2 является результат измерения 2. Если информация, содержащаяся в индикации измерения и отправленная сетевым устройством, указывает на необходимость предоставления результата измерения физической соты 1, то терминал может предоставить результат измерения 1 в отношении физической соты 1, и т.д. Однако этим решением настоящее изобретение не ограничено.

[237] В необязательном варианте терминал может предоставить только результат измерения, превышающий заданное пороговое значение.

[238] Пороговое значение может быть сконфигурировано сетевым устройством или согласовано в протоколе. Однако этим решением настоящее изобретение не ограничено.

[239] Например, физические соты, настроенные на обслуживающую соту 1 и соотнесенные с ней, представлены физической сотой 1 и физической сотой 2. Результатом измерения физической соты 1 является результат измерения 1, а результатом измерения физической соты 2 является результат измерения 2. По факту установления того, что результат измерения 1 физической соты 1 превышает заданное пороговое значение Т, сконфигурированное сетевым устройством или согласованное в протоколе, а результат измерения 2 физической соты 2 меньше заданного порогового значения Т, терминал может предоставить только результат измерения 1 физической соты 1, и т.д. Однако этим решением настоящее изобретение не ограничено.

[240] В необязательном варианте множество результатов измерений может быть объединено, а сводный результат измерений может быть записан в качестве результата измерения обслуживающей соты, который предоставляется терминалом.

[241] Например, физическими сотами, настроенными на обслуживающую соту 1 и соотнесенными с ней, являются физическая сота 1 и физическая сота 2. Результатом измерения физической соты 1 является результат измерения 1, а результатом измерения физической соты 2 является результат измерения 2. Терминал может объединить и записать результат измерения 1 и результат измерения 2, например, получить среднее значение результата измерения 1 физической соты 1 и результата измерения 2 физической соты 2 после сложения результата измерения 1 и результата измерения 2, и взять это среднее значение в качестве результата измерения обслуживающей соты 1, после чего предоставить результат измерения обслуживающей соты, и т.д. Однако этим решением настоящее изобретение не ограничено.

[242] При реализации вариантов осуществления настоящего изобретения терминал может сначала определить обслуживающую соту и предоставить результат измерения физической соты, удовлетворяющей заданному условию и выбранной из множества физических сот, в соответствии с множеством физических сот, настроенных на обслуживающую соту. Следовательно, настоящее изобретение может обеспечить согласованное взаимодействие между терминалом и сетевым устройством в отношении измерения физических сот, соотносящихся с обслуживающей сотой терминала, что может гарантировать бесперебойную и устойчивую передачу данных.

[243] На фиг. 7 представлена блок-схема, иллюстрирующая способ измерения обслуживающей соты согласно одному из вариантов осуществления настоящего изобретения. Этот способ может быть реализован терминалом. Как показано на фиг. 7, предложенный способ может предусматривать, помимо прочего, выполнение стадий, описанных ниже.

[244] На стадии 71 определяется обслуживающая сота терминала. Эта обслуживающая сота сконфигурирована таким образом, что она соотносится с множеством физических сот.

[245] Следует отметить, что конкретное содержание и примеры реализация стадии 71 могут быть подробно описаны в рамках раскрытия других соответствующих вариантов осуществления настоящего изобретения, и поэтому во избежание повторений данная информация не будет подробно описана здесь, так как она будет приведена ниже.

[246] На стадии 72 обеспечивается получение события измерения, переданного сетевым устройством.

[247] В необязательном варианте одним из типов события измерения может служить результат измерения обслуживающей соты, превышающий первое пороговое значение.

[248] Первым пороговым значением может служить значение, сконфигурированное сетевым устройством, или значение, согласованное в протоколе. Однако этим решением настоящее изобретение не ограничено.

[249] В необязательном варианте типом события измерения может служить результат измерения обслуживающей соты, который меньше второго порогового значения.

[250] Вторым пороговым значением может служить значение, сконфигурированное сетевым устройством, или значение, согласованное в протоколе. Однако этим решением настоящее изобретение не ограничено.

[251] В необязательном варианте типом события измерения может служить результат измерения соседней соты, превышающий первое заданное значение результата измерения специальной соты (SpCell).

[252] Первым заданным значением может служить значение, сконфигурированное сетевым устройством, или значение, согласованное в протоколе. Однако этим решением настоящее изобретение не ограничено.

[253] В необязательном варианте типом события измерения может служить результат измерения соседней соты, превышающий третье пороговое значение.

[254] Третьим пороговым значением может служить значение, сконфигурированное сетевым устройством, или значение, согласованное в протоколе. Однако этим решением настоящее изобретение не ограничено.

[255] В необязательном варианте типом события измерения может служить результат измерения SpCell, который меньше четвертого порогового значения, и результат измерения соседней соты, превышающий пятое пороговое значение.

[256] Четвертым пороговым значением и пятым пороговым значением могут служить значения, сконфигурированные сетевым устройством, или значения, согласованные в протоколе. Однако этим решением настоящее изобретение не ограничено.

[257] В необязательном варианте типом события измерения может служить результат измерения соседней соты, превышающий второе заданное значение результата измерения вторичной соты (SCell).

[258] Вторым заданным значением может служить значение, сконфигурированное сетевым устройством, или значение, согласованное в протоколе. Однако этим решением настоящее изобретение не ограничено.

[259] В необязательном варианте типом события измерения может служить результат измерения соседней соты с другой технологией радиодоступа (inter-RAT), превышающий шестое пороговое значение.

[260] Шестым пороговым значением может служить значение, сконфигурированное сетевым устройством, или значение, согласованное в протоколе. Однако этим решением настоящее изобретение не ограничено.

[261] В необязательном варианте типом события измерения может служить результат измерения первичной соты (PCell), который меньше седьмого порогового значения, и результат измерения соседней соты inter-RAT, превышающий восьмое пороговое значение.

[262] Седьмым пороговым значением и восьмым пороговым значением могут служить значения, сконфигурированные сетевым устройством, или значения, согласованные в протоколе. Однако этим решением настоящее изобретение не ограничено.

[263] В необязательном варианте типом события измерения может служить уровень помех, превышающий девятое пороговое значение.

[264] Девятым пороговым значением может служить значение, сконфигурированное сетевым устройством, или значение, согласованное в протоколе. Однако этим решением настоящее изобретение не ограничено.

[265] В необязательном варианте типом события измерения может служить коэффициент загрузки канала боковой линии связи New Radio (NR), превышающий десятое пороговое значение.

[266] Десятым пороговым значением может служить значение, сконфигурированное сетевым устройством, или значение, согласованное в протоколе. Однако этим решением настоящее изобретение не ограничено.

[267] В необязательном варианте типом события измерения может служить коэффициент загрузки канала боковой линии связи NR, который меньше одиннадцатого порогового значения.

[268] Одиннадцатым пороговым значением может служить значение, сконфигурированное сетевым устройством, или значение, согласованное в протоколе. Однако этим решением настоящее изобретение не ограничено.

[269] Следует понимать, что PCell, SCell, PSCell и SpCell являются разными типами обслуживающих сот.

[270] Следует понимать, что типом события измерения может служить один или несколько представленных выше параметров. Однако этим решением настоящее изобретение не ограничено.

[271] Следует отметить, что первой может выполняться стадия 71, а затем может быть выполнена стадия 72; или же первой может выполняться стадия 72, а затем - стадия 71; или же стадии 71 и 72 могут выполняться параллельно; и т.д. Однако этим решением настоящее изобретение не ограничено.

[272] На стадии 73 выполняется, по меньшей мере, одна из следующих операций по множеству физических сот, настроенных на обслуживающую соту: измерение физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию; или оценка события измерения физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию; или предоставление результата измерения физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию.

[273] Следует понимать, что путем объединения множества результатов измерений и записи сведенного воедино результата в качестве результата измерения обслуживающей соты можно оценить, инициировано ли событие измерения, и т.д. Однако этим решением настоящее изобретение не ограничено.

[274] Например, после объединения и записи множества результатов измерений, когда полученный результат измерения обслуживающей соты представляет собой результат измерения 1 обслуживающей соты, можно оценить, превышает ли результат измерения 1 обслуживающей соты первое пороговое значение. По факту инициации события измерения может быть предоставлен результат измерения 1 и т.д. Однако этим решением настоящее изобретение не ограничено.

[275] Следует понимать, что результат измерения может быть предоставлен при инициации одного из указанных событий измерения, или же результат измерения может быть предоставлен при инициации множества событий измерения. Однако этим решением настоящее изобретение не ограничено.

[276] Следует отметить, что конкретное содержание и примеры реализация стадии 73 могут быть подробно описаны в рамках раскрытия других соответствующих вариантов осуществления настоящего изобретения, и поэтому во избежание повторений данная информация не будет подробно описана здесь, так как она будет приведена ниже.

[277] При реализации вариантов осуществления настоящего изобретения терминал может сначала определить обслуживающую соту, получить событие измерения, отправленное сетевым устройством, и выполнить, по меньшей мере, одну из следующих операций по множеству физических сот, настроенных на обслуживающую соту: измерение физической соты, выбранной из множества физических сот, которая удовлетворяет заданному условию; или оценку события измерения физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию; или предоставление результата измерения физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию. Следовательно, настоящее изобретение может обеспечить согласованное взаимодействие между терминалом и сетевым устройством в отношении измерения физических сот, соотносящихся с обслуживающей сотой терминала, что может гарантировать бесперебойную и устойчивую передачу данных.

[278] На фиг. 8 представлена блок-схема, иллюстрирующая способ измерения обслуживающей соты согласно одному из вариантов осуществления настоящего изобретения. Этот способ может быть реализован сетевым устройством. Как показано на фиг. 8, предложенный способ может предусматривать, помимо прочего, выполнение стадий, описанных ниже.

[279] На стадии 81 выполняется отправка объектов измерения обслуживающей соты на терминал. Обслуживающая сота сконфигурирована таким образом, что она соотносится с множеством физических сот.

[280] Объекты измерения обслуживающей соты включают в себя информацию об опорном сигнале для целей измерения. Однако этим решением настоящее изобретение не ограничено.

[281] В необязательном варианте информация об опорном сигнале может включать в себя измерение частотной точки. Например, частотной точкой может служить ARFCN 1. В альтернативном варианте информация об опорном сигнале может включать в себя измерение типа опорного сигнала. Например, типом опорного сигнала может быть SSB, или же им может быть CSI RS, и т.п., что не носит ограничительного характера в настоящем изобретении.

[282] В одном из вариантов осуществления настоящего изобретения сетевое устройство может отправить объекты измерения обслуживающей соты для конкретной обслуживающей соты на терминал, вследствие чего терминал может получить объекты измерения обслуживающей соты для данной обслуживающей соты. Следовательно, терминал может обеспечить согласованное взаимодействие с сетевым устройством при измерении физических сот, настроенных на обслуживающую соту и соотнесенных с ней, что может гарантировать передачу данных.

[283] В необязательном варианте сетевое устройство может конфигурировать сообщения через протокол управления радиоресурсами (RRC) для отправки объектов измерения обслуживающей соты для конкретной обслуживающей соты на терминал.

[284] Например, сетевое устройство может конфигурировать сообщения через протокол RRC, чтобы указать терминалу объект измерения 1 обслуживающей соты 1, и т.д. Однако этим решением настоящее изобретение не ограничено.

[285] В необязательном варианте сетевое устройство может также сконфигурировать для терминала информацию о частотных точках физических сот, соотнесенных с обслуживающей сотой, таким образом, чтобы терминал мог получить идентификационную информацию об этих физических сотах, и т.д. Однако этим решением настоящее изобретение не ограничено.

[286] На стадии 82 обеспечивается получение результата измерения, предоставленного терминалом.

[287] В необязательном варианте результат измерения может включать в себя: множество результатов измерений, соответствующих множеству физических сот; или результат измерения обслуживающей соты; при этом их конкретное содержание и примеры реализация могут быть подробно описаны в рамках раскрытия других соответствующих вариантов осуществления настоящего изобретения, и поэтому во избежание повторений данная информация не будет подробно описана здесь, так как она будет приведена ниже.

[288] В необязательном варианте множество результатов измерений может включать в себя любые следующие результаты: результаты измерений уровня соты или результаты измерений лучей, соответствующих сотам; причем их конкретное содержание и примеры реализация могут быть подробно описаны в рамках раскрытия других соответствующих вариантов осуществления настоящего изобретения, и поэтому во избежание повторений данная информация не будет подробно описана здесь, так как она будет приведена ниже.

[289] В необязательном варианте сетевое устройство может получать результаты измерений, предоставляемые терминалом через определенные промежутки времени или с определенной частотой; или же оно может получать результаты измерений, предоставляемые терминалом в реальном масштабе времени; или же оно может получать результаты измерений, предоставляемые терминалом другими способами; и т.д. Однако этим решением настоящее изобретение не ограничено.

[290] При реализации вариантов осуществления настоящего изобретения сетевое устройство может отправить на терминал объекты измерения обслуживающей соты, а затем получить результат измерения, предоставленный терминалом. Следовательно, настоящее изобретение может обеспечить согласованное взаимодействие между терминалом и сетевым устройством в отношении измерения физических сот, соотносящихся с обслуживающей сотой терминала, что может гарантировать бесперебойную и устойчивую передачу данных.

[291] На фиг. 9 представлена блок-схема, иллюстрирующая способ измерения обслуживающей соты согласно одному из вариантов осуществления настоящего изобретения. Этот способ может быть реализован сетевым устройством. Как показано на фиг. 9, предложенный способ может предусматривать, помимо прочего, выполнение стадий, описанных ниже.

[292] На стадии 91 выполняется отправка объектов измерения обслуживающей соты на терминал. Обслуживающая сота сконфигурирована таким образом, что она соотносится с множеством физических сот.

[293] Следует отметить, что конкретное содержание и примеры реализация стадии 91 могут быть подробно описаны в рамках раскрытия других соответствующих вариантов осуществления настоящего изобретения, и поэтому во избежание повторений данная информация не будет подробно описана здесь, так как она будет приведена ниже.

[294] В необязательном варианте сетевое устройство может также отправить на терминал индикацию конфигурации с тем, чтобы терминал мог получить заданные физические соты, подлежащие измерению, на основании индикации конфигурации, благодаря чему может быть обеспечено согласованное взаимодействие между терминалом и сетевым устройством в отношении измерения физических сот.

[295] В необязательном варианте сетевое устройство может отправить индикацию конфигурации на терминал через протокол RRC, или же оно может отправить индикацию конфигурации на терминал другими способами, и т.д. Однако этим решением настоящее изобретение не ограничено.

[296] На стадии 92 выполняется отправка события измерения на терминал.

[297] В необязательном варианте одним из типов события измерения может служить результат измерения обслуживающей соты, превышающий первое пороговое значение.

[298] Первым пороговым значением может служить значение, согласованное в протоколе или определенное путем согласования между сетевым устройством и терминалом. Однако этим решением настоящее изобретение не ограничено.

[299] В необязательном варианте типом события измерения может служить результат измерения, который меньше второго порогового значения.

[300] Вторым пороговым значением может служить значение, согласованное в протоколе или определенное путем согласования между сетевым устройством и терминалом. Однако этим решением настоящее изобретение не ограничено.

[301] В необязательном варианте типом события измерения может служить результат измерения соседней соты, превышающий первое заданное значение результата измерения специальной соты (SpCell).

[302] Первым заданным значением может служить значение, согласованное в протоколе или определенное путем согласования между сетевым устройством и терминалом. Однако этим решением настоящее изобретение не ограничено.

[303] В необязательном варианте типом события измерения может служить результат измерения соседней соты, превышающий третье пороговое значение.

[304] Третьим пороговым значением может служить значение, согласованное в протоколе или определенное путем согласования между сетевым устройством и терминалом. Однако этим решением настоящее изобретение не ограничено.

[305] В необязательном варианте типом события измерения может служить результат измерения SpCell, который меньше четвертого порогового значения, и результат измерения соседней соты, превышающий пятое пороговое значение.

[306] Четвертым пороговым значением и пятым пороговым значением могут служить значения, согласованные в протоколе или определенные путем согласования между сетевым устройством и терминалом. Однако этим решением настоящее изобретение не ограничено.

[307] В необязательном варианте типом события измерения может служить результат измерения соседней соты, превышающий второе заданное значение результата измерения вторичной соты (SCell).

[308] Вторым заданным значением может служить значение, согласованное в протоколе или определенное путем согласования между сетевым устройством и терминалом. Однако этим решением настоящее изобретение не ограничено.

[309] В необязательном варианте типом события измерения может служить результат измерения соседней соты с другой технологией радиодоступа (inter-RAT), превышающий шестое пороговое значение.

[310] Шестым пороговым значением может служить значение, согласованное в протоколе или определенное путем согласования между сетевым устройством и терминалом. Однако этим решением настоящее изобретение не ограничено.

[311] В необязательном варианте типом события измерения может служить результат измерения первичной соты (PCell), который меньше седьмого порогового значения, и результат измерения соседней соты inter-RAT, превышающий восьмое пороговое значение.

[312] Седьмым пороговым значением и восьмым пороговым значением могут служить значения, согласованные в протоколе или определенные путем согласования между сетевым устройством и терминалом. Однако этим решением настоящее изобретение не ограничено.

[313] В необязательном варианте типом события измерения может служить уровень помех, превышающий девятое пороговое значение.

[314] Девятым пороговым значением может служить значение, согласованное в протоколе или определенное путем согласования между сетевым устройством и терминалом. Однако этим решением настоящее изобретение не ограничено.

[315] В необязательном варианте типом события измерения может служить коэффициент загрузки канала боковой линии связи New Radio (NR), превышающий десятое пороговое значение.

[316] Десятым пороговым значением может служить значение, согласованное в протоколе или определенное путем согласования между сетевым устройством и терминалом. Однако этим решением настоящее изобретение не ограничено.

[317] В необязательном варианте типом события измерения может служить коэффициент загрузки канала боковой линии связи NR, который меньше одиннадцатого порогового значения.

[318] Одиннадцатым пороговым значением может служить значение, согласованное в протоколе или определенное путем согласования между сетевым устройством и терминалом. Однако этим решением настоящее изобретение не ограничено.

[319] Следует понимать, что PCell, SCell, PSCell и SpCell являются разными типами обслуживающих сот.

[320] Следует понимать, что типом события измерения может служить один или несколько представленных выше параметров. Однако этим решением настоящее изобретение не ограничено.

[321] Следует отметить, что первой может выполняться стадия 91, а затем может быть выполнена стадия 92; или же первой может выполняться стадия 92, а затем - стадия 91; или же стадии 91 и 92 могут выполняться параллельно; и т.д. Однако этим решением настоящее изобретение не ограничено.

[322] На стадии 93 обеспечивается получение результата измерения, предоставленного терминалом.

[323] Следует отметить, что конкретное содержание и примеры реализация стадии 93 могут быть подробно описаны в рамках раскрытия других соответствующих вариантов осуществления настоящего изобретения, и поэтому во избежание повторений данная информация не будет подробно описана здесь, так как она будет приведена ниже.

[324] При реализации вариантов осуществления настоящего изобретения сетевое устройство может отправить на терминал объекты измерения обслуживающей соты для конкретной обслуживающей соты, а затем отправить на терминал событие измерения, после чего получить результат измерения, предоставленный терминалом. Следовательно, настоящее изобретение может обеспечить согласованное взаимодействие между терминалом и сетевым устройством в отношении измерения физических сот, соотносящихся с обслуживающей сотой терминала, что может гарантировать бесперебойную и устойчивую передачу данных.

[325] В вариантах осуществления настоящего изобретения предложенный им способ рассматривается, как со стороны сетевого устройства, так и со стороны терминала. Для реализации функций способа, предложенного вариантами осуществления заявленного изобретения, сетевое устройство и терминал могут включать в себя аппаратные структуры и программные модули с целью реализации указанных функций с помощью аппаратных структур, программных модулей или сочетания аппаратных структур и программных модулей. Любая из этих функций может быть выполнена аппаратно, программно или аппаратно-программными средствами.

[326] На фиг. 10 представлена структурная схема устройства 100 связи согласно одному из вариантов осуществления настоящего изобретения. Как показано на фиг. 10, устройство 100 связи может включать в себя модуль 1001 обработки данных и приемопередающий модуль 1002.

[327] Приемопередающий модуль 1002 может включать в себя передающий модуль и/или приемный модуль. Передающий модуль выполнен с возможностью реализации функции передачи, а приемный модуль выполнен с возможностью реализации функции приема. Приемопередающий модуль 1002 может реализовывать функцию передачи и/или функцию приема.

[328] Следует понимать, что устройством 100 связи может служить терминал, или устройство в составе терминала, или устройство, которое может быть сопряжено с терминалом и использоваться им.

[329] Устройство 100 связи находится на стороне терминала. Это устройство включает в себя:

[330] модуль 1001 обработки данных, выполненный с возможностью определения обслуживающей соты этого устройства. Обслуживающая сота сконфигурирована таким образом, что она соотносится с множеством физических сот.

[331] Модуль 1001 обработки данных выполнен с возможностью выполнения, по меньшей мере, одной из следующих операций по множеству физических сот, настроенных на обслуживающую соту:

[332] измерения физической соты, удовлетворяющей определенному условию, которая выбрана из множества физических сот; или

[333] оценки события измерения физической соты, удовлетворяющей определенному условию, которая выбрана из множества физических сот; или

[334] предоставления результата измерения физической соты, удовлетворяющей определенному условию, которая выбрана из множества физических сот.

[335] В необязательном варианте модуль 1001 обработки данных выполнен, в частности, с возможностью:

[336] получения объектов измерения обслуживающей соты для конкретной обслуживающей соты;

[337] измерения опорных сигналов множества физических сот по факту установления того, что объекты измерения обслуживающей соты включают в себя опорные сигналы; или

[338] невыполнения измерения опорного сигнала неактивированной физической соты по факту установления того, что объекты измерения обслуживающей соты содержат опорный сигнал одной или нескольких физических сот.

[339] В необязательном варианте модуль 1001 обработки данных выполнен, в частности, с возможностью:

[340] невыполнения измерения в отношении неактивированной физической соты из числа одной или нескольких физических сот, соответствующих объектам измерения обслуживающей соты.

[341] В необязательном варианте неактивированной физической сотой может быть:

[342] физическая сота, которая не активируется или не срабатывает;

[343] один или несколько физических каналов, соответствующих физической соте, которая не активируется или не срабатывает.

[344] В необязательном варианте физической сотой, которая удовлетворяет заданному условию, может служить:

[345] физическая сота, заданная конфигурацией сетевого устройства; или

[346] физическая сота, согласованная в протоколе, причем физическая сота, согласованная в протоколе, представляет собой активированную физическую соту или физическую соту с одним или несколькими активируемыми физическими каналами.

[347] В необязательном варианте обслуживающая сота соответствует множеству объектов измерения обслуживающей соты, и измеряется физическая сота, удовлетворяющая заданному условию, которая соответствует объекту измерения активированной обслуживающей соты.

[348] В необязательном варианте предусмотрено, что если соты, входящие во множество физических сот, представляют собой соты межчастотного измерения, то модуль 1001 обработки данных выполнен с дополнительной возможностью:

[349] определения целевой физической соты;

[350] выполнения измерения с использованием определенного измерительного интервала, если целевая физическая сота является сотой межчастотного измерения для активированной физической соты; или

[351] если целевая физическая сота является сотой межчастотного измерения для активированной физической соты, а частотная точка целевой физической соты относится к тому же типу частоты, что и частотная точка активированной физической соты, то предусмотрено выполнение измерения с использованием определенного измерительного интервала, соответствующего этому типу частоты.

[352] В необязательном варианте целевая физическая сота и активированная физическая сота являются сотами межчастотного измерения, если они характеризуются, по меньшей мере, одним из следующих признаков:

[353] разными частотными точками;

[354] разной шириной полосы пропускания;

[355] разным разнесением поднесущих.

[356] В необязательном варианте модуль 1001 обработки данных выполнен с дополнительной возможностью:

[357] получения множества результатов измерений множества физических сот, если детектировано множество физических сот, и это множество физических сот представляет собой множество соотнесенных физических сот, сконфигурированных обслуживающей сотой; и

[358] записи множества результатов измерений множества физических сот.

[359] В необязательном варианте модуль 1001 обработки данных выполнен, в частности, с возможностью:

[360] записи каждого из множества результатов измерений множества физических сот в отдельности; и

[361] объединения множества результатов измерений для получения и записи единого результата измерений для обслуживающей соты.

[362] В необязательном варианте множество результатов измерений множества физических сот включает в себя любые из следующих данных:

[363] результаты измерений уровня сот; или

[364] результаты измерений лучей, соответствующих сотам.

[365] В необязательном варианте предложенное устройство дополнительно включает в себя приемопередающий модуль 1002, выполненный с возможностью:

[366] предоставления результата измерения активированной физической соты из числа физических сот, соотнесенных с обслуживающей сотой;

[367] предоставления результата измерения физической соты с соответствующим активируемым физическим каналом из числа физических сот, соотнесенных с обслуживающей сотой;

[368] отдельного предоставления каждого из множества результатов измерений, соответствующих множеству физических сот, соотнесенных с обслуживающей сотой;

[369] предоставления результата измерения физической соты, указанной в индикации измерения, в соответствии с полученной индикацией измерения;

[370] предоставления результата измерения, превышающего заданное пороговое значение;

[371] объединения множества результатов измерений и записи сводного результата измерений в качестве единого результата измерения обслуживающей соты с последующим предоставлением этого единого результата измерения обслуживающей соты.

[372] В необязательном варианте предложенное устройство дополнительно включает в себя приемопередающий модуль 1002, выполненный с возможностью:

[373] получения события измерения, переданного сетевым устройством.

[374] В необязательном варианте тип события измерения включает в себя, по меньшей мере, одно из следующих событий:

[375] результат измерения обслуживающей соты превышает первое пороговое значение;

[376] результат измерения обслуживающей соты меньше второго порогового значения;

[377] результат измерения соседней соты превышает первое заданное значение результата измерения специальной соты (SpCell);

[378] результат измерения соседней соты превышает третье пороговое значение;

[379] результат измерения SpCell меньше четвертого порогового значения, а результат измерения соседней соты превышает пятое пороговое значение;

[380] результат измерения соседней соты превышает второе заданное значение результата измерения вторичной соты (SCell);

[381] результат измерения соседней соты с другой технологией радиодоступа (inter-RAT) превышает шестое пороговое значение;

[382] результат измерения первичной соты (PCell) меньше седьмого порогового значения, а результат измерения соседней соты inter-RAT превышает восьмое пороговое значение;

[383] уровень помех превышает девятое пороговое значение;

[384] коэффициент загрузки канала боковой линии связи New Radio (NR) превышает десятое пороговое значение;

[385] коэффициент загрузки канала боковой линии связи NR меньше одиннадцатого порогового значения;

[386] при этом PCell, SCell, первичная вторичная сота (PSCell) и SpCell представляют собой обслуживающие соты разных типов.

[387] Устройство связи, предложенное настоящим изобретением, может сначала определить обслуживающую соту, а затем выполнить, по меньшей мере, одну из следующих операций по множеству физических сот, настроенных на обслуживающую соту: измерить физическую соту, выбранную из множества физических сот, которая удовлетворяет заданному условию; или оценить событие измерения физической соты, выбранной из множества физических сот, которая удовлетворяет заданному условию; или предоставить результат измерения физической соты, выбранной из множества физических сот, которая удовлетворяет заданному условию. Следовательно, настоящее изобретение обеспечивает возможность согласованного взаимодействия между терминалом и сетевым устройством в отношении измерения физических сот, соотносящихся с обслуживающей сотой терминала, что может гарантировать бесперебойную и устойчивую передачу данных.

[388] Следует понимать, что устройством 100 связи может служить сетевое устройство, или устройство в составе сетевого устройства, или устройство, которое может быть сопряжено с терминалом и использоваться им.

[389] Устройство 100 связи находится на стороне сетевого устройства. Это устройство включает в себя:

[390] приемопередающий модуль 1002, выполненный с возможностью передачи на терминал объектов измерения обслуживающей соты для конкретной обслуживающей соты. Обслуживающая сота сконфигурирована таким образом, что она соотносится с множеством физических сот.

[391] Приемопередающий модуль 1002 выполнен с возможностью получения результата измерения, предоставленного терминалом.

[392] В необязательном варианте результат измерения включает в себя множество результатов измерений, соответствующих множеству физических сот, или же результат измерения включает в себя результат измерения обслуживающей соты.

[393] В необязательном варианте множество результатов измерений включает в себя любые из следующих данных:

[394] результаты измерений уровня сот; или

[395] результаты измерений лучей, соответствующих сотам.

[396] В необязательном варианте приемопередающий модуль 1002 выполнен с дополнительной возможностью:

[397] передачи события измерения на терминал.

[398] В необязательном варианте тип события измерения включает в себя, по меньшей мере, одно из следующих событий:

[399] результат измерения обслуживающей соты превышает первое пороговое значение;

[400] результат измерения обслуживающей соты меньше второго порогового значения;

[401] результат измерения соседней соты превышает первое заданное значение результата измерения специальной соты (SpCell);

[402] результат измерения соседней соты превышает третье пороговое значение;

[403] результат измерения SpCell меньше четвертого порогового значения, а результат измерения соседней соты превышает пятое пороговое значение;

[404] результат измерения соседней соты превышает второе заданное значение результата измерения вторичной соты (SCell);

[405] результат измерения соседней соты с другой технологией радиодоступа (inter-RAT) превышает шестое пороговое значение;

[406] результат измерения первичной соты (PCell) меньше седьмого порогового значения, а результат измерения соседней соты inter-RAT превышает восьмое пороговое значение;

[407] уровень помех превышает девятое пороговое значение;

[408] коэффициент загрузки канала боковой линии связи New Radio (NR) превышает десятое пороговое значение;

[409] коэффициент загрузки канала боковой линии связи NR меньше одиннадцатого порогового значения;

[410] при этом PCell, SCell, первичная вторичная сота (PSCell) и SpCell представляют собой обслуживающие соты разных типов.

[411] В необязательном варианте приемопередающий модуль 1002 выполнен с дополнительной возможностью:

[412] передачи команды конфигурирования, причем посредством команды конфигурирования задаются физические соты, подлежащие измерению.

[413] Устройство связи, предложенное настоящим изобретением, может отправить на терминал объекты измерения обслуживающей соты для конкретной обслуживающей соты, а затем получить результат измерения, предоставленный терминалом. Следовательно, настоящее изобретение обеспечивает возможность согласованного взаимодействия между терминалом и сетевым устройством в отношении измерения физических сот, соотносящихся с обслуживающей сотой терминала, что может гарантировать бесперебойную и устойчивую передачу данных.

[414] На фиг. 11 представлена структурная схема другого устройства 110 связи согласно другому варианту осуществления настоящего изобретения. Устройством 110 связи может служить терминал, микросхема, система на кристалле или процессор, который обеспечивает работу сетевого устройства по реализации вышеописанного способа; или микросхема, система на кристалле или процессор, который обеспечивает работу терминала по реализации вышеописанного способа. Это устройство может быть выполнено с возможностью реализации способа, описанного выше в рамках раскрытия вариантов его осуществления. Более подробная информация о его работе приведена выше в описании вариантов осуществления способа согласно настоящему изобретению.

[415] Устройство 110 связи может включать в себя один или несколько процессоров 1101. Процессор 1101 может представлять собой универсальный процессор, специализированный процессор или иное устройство подобного рода. Например, процессором 1101 может служить процессор основной полосы частот или центральный процессор. Процессор основной полосы частот может быть выполнен с возможностью обработки протокола связи или передаваемых данных, тогда как центральный процессор может быть выполнен с возможностью управления устройством связи (таким как базовая станция, чип радиомодема, терминал, микросхема терминала, DU или CU, и т.п.), выполнения компьютерной программы и обработки данных компьютерной программы.

[416] В необязательном варианте устройство 110 связи может дополнительно включать в себя один или несколько блоков памяти 1102, в каждом из которых хранится компьютерная программа 1104. Процессор 1101 может выполнять компьютерную программу 1104, обеспечивая для устройства 110 связи возможность реализации способа, описанного выше в рамках раскрытия вариантов его осуществления. В необязательном варианте в памяти 1102 могут дополнительно храниться данные. Устройство 110 связи и память 1102 могут быть выполнены как отдельные устройства или объединены в единое целое.

[417] В необязательном варианте устройство 110 связи может дополнительно включать в себя приемопередатчик 1105 и антенну 1106. Приемопередатчиком 1105 может называться приемопередающий блок, трансивер, приемопередающая схема или иное устройство подобного рода, выполненное с возможностью реализации функции приема-передачи. Приемопередатчик 1105 может включать в себя приемник и передатчик, причем приемником может называться ресивер, приемная схема или иное устройство подобного рода, выполненное с возможностью реализации функции приема; а передатчиком может называться трансмиттер, схема передачи или иное устройство подобного рода, выполненное с возможностью реализации функции передачи.

[418] В необязательном варианте устройство 110 связи может также включать в себя одну или несколько интерфейсных схем 1007. Интерфейсная схема 1007 выполнена с возможностью получения кодовых команд и передачи кодовых команд процессору 1101. Процессор 1101 исполняет кодовые команды, инициируя тем самым выполнение способа, описанного выше в рамках раскрытия вариантов его осуществления, устройством 110 связи.

[419] Устройством 110 связи служит терминал. Процессор 1101 выполнен с возможностью выполнения стадии 21, показанной на фиг. 2; стадии 22, показанной на фиг.2; стадии 31, показанной на фиг. 3; стадии 32, показанной на фиг. 3; стадии 33, показанной на фиг. 3; стадии 41, показанной на фиг. 4; стадии 42, показанной на фиг. 4; стадии 43, показанной на фиг. 4; стадии 44, показанной на фиг. 4; стадии 51, показанной на фиг. 5; стадии 52, показанной на фиг. 5; стадии 53, показанной на фиг. 5; стадии 54, показанной на фиг. 5; стадии 61, показанной на фиг. 6; стадии 71, показанной на фиг. 7; стадии 72, показанной на фиг. 7; или стадии 73, показанной на фиг. 7. Приемопередатчик 1105 выполнен с возможностью выполнения стадии 62, показанной на фиг .6, или стадии 72, показанной на фиг. 7.

[420] Устройством 1100 связи служит сетевое устройство. Приемопередатчик 1105 выполнен с возможностью выполнения стадии 81, показанной на фиг .8; стадии 82, показанной на фиг. 8; стадии 91, показанной на фиг. 9; стадии 92, показанной на фиг. 9; или стадии 93, показанной на фиг. 9.

[421] В одном из примеров реализации процессор 1101 может включать в себя приемопередатчик, предназначенный для выполнения функций приема и передачи. Например, приемопередатчиком может служить приемопередающая схема, интерфейс или интерфейсная схема. Приемопередающая схема, интерфейс или интерфейсная схема, реализующая функции приема и передачи, может представлять собой отдельный или интегрированный компонент. Указанная приемопередающая схема, интерфейс или интерфейсная схема может быть выполнена с возможностью считывания/записи кодов/данных, или же указанная приемопередающая схема, интерфейс или интерфейсная схема может быть настроена на передачу или перенос сигналов.

[422] В одном из примеров реализации в процессоре 1101 может храниться компьютерная программа 1103. При прогоне на процессоре 1101 компьютерная программа 1103 может инициировать реализацию способа, описанного в рамках раскрытия вариантов его осуществления, устройством 110 связи. Компьютерная программа 1103 может быть встроена в процессор 1101, и в этом случае процессор 1101 может быть реализован аппаратно.

[423] В одном из примеров реализации устройство 110 связи может включать в себя схему, которая может выполнять функции приема, передачи или обмена данными в описанных выше вариантах осуществления способа согласно заявленному изобретению. Процессор и приемопередатчик, описанные в настоящем документе, могут быть реализованы на интегральной схеме (IC), аналоговой IC, радиочастотной IC (RFIC), цифро-аналоговой IC, специализированных заказных интегральных схемах (ASIC), печатных платах (РСВ), электронном оборудовании и т.п. Для производства процессора и приемопередатчика могут быть использованы различные технологии изготовления IC, такие как КМОП-технология (комплементарная структура МОП (металл-оксид-полупроводник)), интегральная схема с МОП-структурой n-типа, интегральная схема с МОП-структурой р-типа, биполярный плоскостной транзистор (BJT), биполярная КМОП-технология, кремний-германий (SiGe), арсенид галлия (GaAs) и пр.

[424] Устройством связи, описанным выше в рамках раскрытия вариантов осуществления настоящего изобретения, может служить сетевое устройство или терминал, но объем настоящего изобретения в части устройства связи не органичен этим решением, а конструкция устройства связи не ограничена вариантом, представленным на фиг. 11. Устройство связи может представлять собой отдельное устройство или часть более крупного устройства. Например, устройством связи может служить:

[425] (1) независимая интегральная схема (IC), или микросхема, или система или подсистема на кристалле;

[426] (2) совокупность IC, состоящая из одной или более IC, или же в необязательном варианте совокупность IC может включать в себя компонент памяти для хранения данных и компьютерной программы;

[427] (3) ASIC, например, модем;

[428] (4) модули, которые могут быть встроены в другие устройства;

[429] (5) приемник, терминал, интеллектуальный терминал, сотовый телефон, устройство беспроводной связи, наладонное устройство, мобильное устройство, бортовое устройство, сетевое устройство, облачное устройство, устройство на базе ИИ (искусственного интеллекта) и т.п.;

[430] (6) иное устройство подобного рода.

[431] Если устройством связи служит микросхема или система на кристалле, то следует обратиться к схеме, иллюстрирующей структуру микросхемы, показанной на фиг. 12. Микросхема, показанная на фиг. 12, включает в себя процессор 1201 и интерфейс 1202. При этом может быть предусмотрен один или несколько процессоров 1201 и множество интерфейсов 1202.

[432] Если в вариантах осуществления настоящего изобретения микросхема выполнена с возможностью реализации функций терминала, то:

[433] интерфейс 1202 выполнен с возможностью выполнения стадии 62, показанной на фиг. 6, или стадии 72, показанной на фиг. 7.

[434] Если в вариантах осуществления настоящего изобретения микросхема выполнена с возможностью реализации функций сетевого устройства, то:

[435] интерфейс 902 выполнен с возможностью выполнения стадии 81, показанной на фиг. 8; стадии 82, показанной на фиг. 8; стадии 91, показанной на фиг. 9; стадии 92, показанной на фиг. 9; или стадии 93, показанной на фиг. 9.

[436] В необязательном варианте микросхема может дополнительно включать в себя память 1203, выполненную с возможностью хранения необходимой компьютерной программы и данных.

[437] Специалисты в данной области техники должны также понимать, что различные логические блоки и стадии, носящие иллюстративный характер и представленные в вариантах осуществления настоящего изобретения, могут быть реализованы с помощью электронного оборудования, компьютерного программного обеспечения или их сочетания. Будут ли эти функции реализованы аппаратно или программно, зависит от конкретной сферы применения и общих требований к конструкции всей системы. Для реализации указанных функций в каждой конкретной сфере применения специалисты в данной области техники могут использовать различные способы, но такая реализация не должна выходить за пределы объема правовой охраны настоящего изобретения.

[438] Раскрытым вариантом осуществления заявленного изобретения также предложена система связи, которая включает в себя устройство связи в виде терминала и устройство связи в виде сетевого устройства согласно описанию указанного варианта осуществления, который проиллюстрирован на фиг. 10; или устройство связи в виде терминала и устройство связи в виде сетевого устройства согласно описанию указанного варианта осуществления, который проиллюстрирован на фиг. 11.

[439] Настоящим изобретением также предложен машиночитаемый носитель данных, на котором хранятся команды; причем эти команды сконфигурированы с возможностью реализации функций любого из описанных выше вариантов осуществления способа при их исполнении компьютером.

[440] Настоящим изобретением также предложен компьютерный программный продукт; причем этот компьютерный программный продукт выполнен с возможностью реализации функций любого из описанных выше вариантов осуществления способа при его прогоне на компьютере.

[441] Все или некоторые варианты осуществления настоящего изобретения, раскрытые выше, могут быть полностью или частично реализованы с использованием программных средств, аппаратных средств, аппаратно реализованных программных средств или их комбинации. При реализации с использованием программных средств все или некоторые варианты осуществления настоящего изобретения, раскрытые выше, могут быть реализованы в виде компьютерного программного продукта. Компьютерный программный продукт включает в себя одну или несколько компьютерных программ. При загрузке и выполнении компьютерных программ на компьютере обеспечивается полное или частичное генерирование процессов или функций согласно вариантам осуществления настоящего изобретения. Компьютер может представлять собой универсальный компьютер, специализированный компьютер, компьютерную сеть или иное программируемое устройство. Компьютерные программы могут храниться на машиночитаемом носителе данных или передаваться с одного машиночитаемого носителя данных на другой; например, компьютерные программы могут быть переданы с веб-сайта, компьютера, сервера или дата-центра на другой веб-сайт, компьютер, сервер или дата-центр по проводной линии связи (например, по коаксиальному кабелю, оптоволокну, цифровой абонентской линии связи (DSL)) или по беспроводной линии связи (например, с использованием инфракрасных, беспроводных, микроволновых и прочих устройств). Машиночитаемый носитель данных может представлять собой любой доступный носитель, к которому может быть обеспечен доступ со стороны компьютера или устройства для хранения данных, такого как сервер, дата-центр или иные комплексные носители, содержащие один или несколько доступных носителей. Пригодными для использования носителями данных могут служить магнитные носители (например, дискеты, жесткие диски, магнитные ленты), оптические носители (например, цифровые видеодиски (DVD) с высокой плотностью записи) или полупроводниковые носители (например, твердотельные накопители (SSD)) и т.п.

[442] Специалисты в данной области техники должны понимать, что численные обозначения, такие как «первый», «второй» и т.д., представленные в настоящем документе, используются исключительно для удобства описания и не ограничивают объем вариантов осуществления заявленного изобретения, а также не обозначают порядок следования.

[443] Фраза «по меньшей мере, один» в контексте настоящего документа может означать «один или несколько», а под термином «множество» понимается два, три, четыре или более элемента, что не носит ограничительного характера в настоящем документе. В вариантах осуществления заявленного изобретения технические признаки одного типа разграничиваются терминами «первый», «второй», «третий», «А», «В», «С» и «D». Последовательность или порядок перечисления технических признаков «первый», «второй», «третий», «А», «В», «С» и «D» не имеет значения.

[444] Соответствия, представленные в соответствующих таблицах настоящего документа, могут быть сконфигурированы или заданы заранее. Значения информации в каждой таблице приведены исключительно для примера, и могут быть сконфигурированы другие значения, что не носит ограничительного характера в настоящем изобретении. При конфигурировании соответствия между информацией и различными параметрами не обязательно конфигурировать все соответствия, представленные в каждой таблице. Например, некоторые строки в таблице данного описания могут не иметь сконфигурированных соответствий. К примеру, на основе указанной таблицы может быть произведена соответствующая корректировка формата данных, такая как разделение, объединение и т.д. Заголовки столбцов в указанной таблице могут также иметь другие названия, понятные устройству связи. Также могут быть другими значения или способы представления параметров, которые должны быть понятны устройству связи. При реализации указанных таблиц могут быть также использованы и другие структуры данных, такие как массив данных, очередь данных, контейнер данных, стек данных, линейная таблица, указатель данных, связанный список, дерево данных, граф данных, структура данных, класс данных, динамически распределяемая область хранения данных или хэш-таблица.

[445] Термин «заданный» в контексте настоящего документа может означать «определенный», «предопределенный», «сохраненный», «предварительно сохраненный», «предварительно согласованный», «предварительно настроенный», «обработанный» или «предварительно активированный».

[446] Специалисты в данной области техники должны понимать, что модули/блоки и стадии алгоритма каждого примера, описанного в рамках раскрытия вариантов осуществления настоящего изобретения, могут быть реализованы с помощью электронного оборудования или сочетания компьютерных программных средств и электронного оборудования. Будут ли такие функции реализованы аппаратно или программно, зависит от конкретной сферы применения и конструктивных ограничений предложенного технического решения. Для реализации описанных функций в каждой конкретной сфере применения специалисты в данной области техники могут использовать различные способы, но такая реализация не должна выходить за пределы объема настоящего изобретения.

[447] Специалисты в данной области техники должны четко понимать, что конкретные рабочие процессы системы, устройства и блока, описанные выше, могут относиться к соответствующим процессам в рамках реализации описанных выше вариантов осуществления способа, и для удобства и краткости изложения они повторно не описаны.

[448] Выше представлен лишь частный пример осуществления настоящего изобретения, и объем правовой охраны заявленного изобретения им не ограничен. Любые изменения или замены, которые могут быть без труда продуманы специалистом в области техники, к которой относится заявленное изобретение, должны входить в объем правовой охраны настоящего изобретения. Следовательно, объем правовой охраны настоящего изобретения должен основываться на объеме правовой охраны прилагаемой формулы.

Изобретение относится к области технологий связи. Технический результат изобретения заключается в возможности согласованного взаимодействия между терминалом и сетевым устройством в отношении измерения физических сот, соотносящихся с обслуживающей сотой терминала, что гарантирует бесперебойную передачу данных. Для этого в способе, реализуемом терминалом, определяют обслуживающую соту терминала, причем обслуживающая сота сконфигурирована таким образом, что она соотносится с множеством физических сот. Выполняют по меньшей мере одну из следующих операций по множеству физических сот, настроенных на обслуживающую соту: выбор физических сот, удовлетворяющих определенному условию, из множества физических сот для целей измерения; или выбор физических сот, удовлетворяющих заданному условию, из множества физических сот для целей оценки события измерения; или выбор физических сот, удовлетворяющих определенному условию, из множества физических сот для целей предоставления результата измерения. 6 н. и 17 з.п. ф-лы, 12 ил.

1. Способ измерения обслуживающей соты, реализуемый терминалом и предусматривающий:

определение обслуживающей соты терминала, причем обслуживающая сота соотносится с множеством физических сот; и

выполнение по меньшей мере одной из следующих операций по множеству физических сот, настроенных на обслуживающую соту:

измерение физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию;

оценка события измерения физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию; или

предоставление результата измерения физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию,

причем физическая сота, удовлетворяющая заданному условию, представляет собой:

физическую соту, заданную конфигурацией сетевого устройства, или

физическую соту, согласованную в протоколе, причем физическая сота, согласованная в протоколе, представляет собой активированную физическую соту или физическую соту с одним или несколькими активируемыми физическими каналами.

2. Способ по п. 1, в котором измерение физической соты, выбранной из множества физических сот, которая удовлетворяет заданному условию, предусматривает:

получение объектов измерения обслуживающей соты для данной обслуживающей соты;

определение того, что объекты измерения обслуживающей соты содержат опорные сигналы, и измерение опорных сигналов по множеству физических сот; или

определение того, что объекты измерения обслуживающей соты содержат опорный сигнал одной или нескольких физических сот, и

невыполнение измерения опорного сигнала неактивированной физической соты.

3. Способ по п. 2, в котором невыполнение измерения опорного сигнала неактивированной физической соты предусматривает:

невыполнение измерения в отношении неактивированной физической соты из числа одной или нескольких физических сот, соответствующих объектам измерения обслуживающей соты.

4. Способ по п. 2 или 3, в котором неактивированная физическая сота включает в себя:

физическую соту, которая не активируется или не срабатывает; или

один или несколько физических каналов, соответствующих физической соте, которая не активируется или не срабатывает.

5. Способ по любому из пп. 1-4, в котором обслуживающая сота соответствует множеству объектов измерения обслуживающей соты и измеряется та физическая сота, которая соответствует объекту измерения активированной обслуживающей соты и удовлетворяет заданному условию.

6. Способ по любому из пп. 1-4, предусматривающий:

определение того, что множество физических сот представляют собой соты межчастотного измерения, и определение целевой физической соты;

выполнение измерения с использованием определенного измерительного интервала, при этом целевая физическая сота является сотой межчастотного измерения для активированной физической соты; или

выполнение измерения с использованием определенного измерительного интервала, соответствующего определенному типу частоты, при этом целевая физическая сота является сотой межчастотного измерения для активированной физической соты, а частотная точка целевой физической соты относится к тому же типу частоты, что и частотная точка активированной физической соты.

7. Способ по п. 6, в котором целевая физическая сота и активированная физическая сота являются сотами межчастотного измерения, если они характеризуются по меньшей мере одним из следующих признаков:

разные частотные точки;

разная ширина полосы пропускания; или

разное разнесение поднесущих.

8. Способ по любому из пп. 1-7, дополнительно предусматривающий:

получение множества результатов измерений множества физических сот, при этом детектируется множество физических сот, и это множество физических сот представляет собой множество соотнесенных физических сот, сконфигурированных обслуживающей сотой; и

запись множества результатов измерений множества физических сот.

9. Способ по п. 8, в котором запись множества результатов измерений множества физических сот предусматривает:

запись каждого из множества результатов измерений в отдельности; и

объединение множества результатов измерений для получения и записи единого результата измерения обслуживающей соты.

10. Способ по п. 8, в котором множество результатов измерений множества физических сот включает в себя любые из следующих данных:

результаты измерений уровня сот; или

результаты измерений лучей, соответствующих сотам.

11. Способ по п. 1, в котором предоставление результата измерения физической соты, выбранной из множества физических сот, которая удовлетворяет заданному условию, дополнительно предусматривает по меньшей мере одну из следующих операций:

предоставление результата измерения активированной физической соты из числа физических сот, соотнесенных с обслуживающей сотой;

предоставление результата измерения физической соты с соответствующим активируемым физическим каналом из числа физических сот, соотнесенных с обслуживающей сотой;

отдельное предоставление каждого из множества результатов измерений, соответствующих множеству физических сот, соотнесенных с обслуживающей сотой;

предоставление результата измерения физической соты, указанной в индикации измерения, в соответствии с полученной индикацией измерения;

предоставление результата измерения, превышающего заданное пороговое значение; или

объединение множества результатов измерений и запись сводного результата измерений в качестве единого результата измерения обслуживающей соты, и

предоставление этого единого результата измерения обслуживающей соты.

12. Способ по п. 1, в котором оценка события измерения физической соты, выбранной из множества физических сот и удовлетворяющей заданному условию, дополнительно предусматривает:

получение события измерения, переданного сетевым устройством.

13. Способ по п. 12, в котором тип события измерения включает в себя по меньшей мере одно из следующих событий:

результат измерения обслуживающей соты превышает первое пороговое значение;

результат измерения обслуживающей соты меньше второго порогового значения;

результат измерения соседней соты превышает первое заданное значение результата измерения специальной соты (SpCell);

результат измерения соседней соты превышает третье пороговое значение;

результат измерения SpCell меньше четвертого порогового значения, а результат измерения соседней соты превышает пятое пороговое значение;

результат измерения соседней соты превышает второе заданное значение результата измерения вторичной соты (SCell);

результат измерения соседней соты с другой технологией радиодоступа (inter-RAT) превышает шестое пороговое значение;

результат измерения первичной соты (PCell) меньше седьмого порогового значения, а результат измерения соседней соты inter-RAT превышает восьмое пороговое значение;

уровень помех превышает девятое пороговое значение;

коэффициент загрузки канала боковой линии связи New Radio (NR) превышает десятое пороговое значение; или

коэффициент загрузки канала боковой линии связи NR меньше одиннадцатого порогового значения;

при этом PCell, SCell, первичная вторичная сота (PSCell) и SpCell представляют собой обслуживающие соты разных типов.

14. Способ измерения обслуживающей соты, реализуемый сетевым устройством и предусматривающий:

передачу на терминал объектов измерения обслуживающей соты для конкретной обслуживающей соты, причем обслуживающая сота сконфигурирована таким образом, что она соотносится с множеством физических сот; и

получение результата измерения, предоставленного терминалом, причем результат измерения получают терминалом, выполняя по меньшей мере одну из следующих операций:

измерение физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию,

оценка события измерения физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию, или

предоставление результата измерения физической соты, выбранной из множества физических сот, которая удовлетворяет определенному условию, причем физическая сота, удовлетворяющая заданному условию, представляет собой:

физическую соту, заданную конфигурацией сетевого устройства, или

физическую соту, согласованную в протоколе, причем физическая сота, согласованная в протоколе, представляет собой активированную физическую соту или физическую соту с одним или несколькими активируемыми физическими каналами.

15. Способ по п. 14, в котором результат измерения включает в себя множество результатов измерений, соответствующих множеству физических сот, или результат измерения включает в себя результат измерения обслуживающей соты.

16. Способ по п. 15, в котором множество результатов измерений включает в себя любые из следующих данных:

результаты измерений уровня сот; или

результаты измерений лучей, соответствующих сотам.

17. Способ по п. 14, дополнительно предусматривающий передачу на терминал события измерения.

18. Способ по п. 17, в котором тип события измерения включает в себя по меньшей мере одно из следующих событий:

результат измерения обслуживающей соты превышает первое пороговое значение;

результат измерения обслуживающей соты меньше второго порогового значения;

результат измерения соседней соты превышает первое заданное значение результата измерения специальной соты (SpCell);

результат измерения соседней соты превышает третье пороговое значение;

результат измерения SpCell меньше четвертого порогового значения, а результат измерения соседней соты превышает пятое пороговое значение;

результат измерения соседней соты превышает второе заданное значение результата измерения вторичной соты (SCell);

результат измерения соседней соты с другой технологией радиодоступа (inter-RAT) превышает шестое пороговое значение;

результат измерения первичной соты (PCell) меньше седьмого порогового значения, а результат измерения соседней соты inter-RAT превышает восьмое пороговое значение;

уровень помех превышает девятое пороговое значение;

коэффициент загрузки канала боковой линии связи New Radio (NR) превышает десятое пороговое значение; или

коэффициент загрузки канала боковой линии связи NR меньше одиннадцатого порогового значения;

при этом PCell, SCell, первичная вторичная сота (PSCell) и SpCell представляют собой обслуживающие соты разных типов.

19. Способ по п. 14, дополнительно предусматривающий:

передачу команды конфигурирования, причем посредством команды конфигурирования задаются физические соты, подлежащие измерению.

20. Устройство связи, содержащее: процессор и память, в которой хранится компьютерная программа; причем процессор выполнен с возможностью выполнения компьютерной программы, хранящейся в памяти, инициируя тем самым реализацию этим устройством способа по любому из пп. 1-13.

21. Устройство связи, содержащее: процессор и память, в которой хранится компьютерная программа; причем процессор выполнен с возможностью выполнения компьютерной программы, хранящейся в памяти, инициируя тем самым реализацию этим устройством способа по любому из пп. 14-19.

22. Машиночитаемый носитель данных, на котором хранятся команды; причем при исполнении этих команд реализуется способ по любому из пп. 1-13.

23. Машиночитаемый носитель данных, на котором хранятся команды; причем при исполнении этих команд реализуется способ по любому из пп. 14-19.
