ОБЛАСТЬ ТЕХНИКИ
Настоящее изобретение относится к устройствам доставки аэрозоля и, в частности, к устройству доставки аэрозоля, содержащему резервуар и испарительный узел, который может использовать электрическую энергию для нагрева композиции предшественника аэрозоля для образования аэрозоля. Композицию предшественника аэрозоля, которая может содержать материалы и/или компоненты, выполненные или полученные из табака или иным образом содержащие табак, нагревают при помощи испарительного блока для получения пригодного для вдыхания вещества для потребления человеком.
УРОВЕНЬ ТЕХНИКИ
На протяжении многих лет было предложено множество курительных изделий в качестве усовершенствования или альтернативы курительным продуктам, основанным на сжигании табака. Типичные альтернативы включают устройства, в которых твердое или жидкое топливо сжигают для передачи тепла табаку или в которых для обеспечения такого источника тепла используют химическую реакцию. Примеры включают курительные изделия, описанные в патенте США №9078473 под авторством Worm и др., который включен в настоящую заявку посредством ссылки.
Целью усовершенствованных или альтернативных вариантов курительных изделий, как правило, являлось обеспечение ощущений, связанных с курением сигареты, сигары или трубки, но без доставки в значительном количестве продуктов неполного сгорания и пиролиза. С этой целью предложено множество курительных продуктов, генераторов аромата и медицинских ингаляторов, которые используют электрическую энергию для испарения или нагревания летучего материала или пытаются обеспечить ощущения курения сигарет, сигар или курительных трубок без существенного сжигания табака. См., например, различные альтернативные курительные изделия, устройства доставки аэрозоля и источники для вырабатывания тепла, изложенные в уровне техники, как описано в патенте США №7,726,320 под авторством Robinson и др. и в публикациях заявок на патент США №2013/0255702 под авторством Griffith Jr. и др. и №2014/0096781 под авторством Sears и др., которые включены в настоящий документ посредством ссылки. Также см., например, различные типы курительных изделий, устройств доставки аэрозоля и источников для вырабатывания тепла с электрическим приводом, ссылка на которые приведена посредством товарного знака и источника коммерческой информации в публикации заявки на патент США №2015/0220232 под авторством Bless и др., которая включена в настоящий документ посредством ссылки. Дополнительные типы курительных изделий, устройств доставки аэрозоля и источников для вырабатывания тепла с электрическим приводом, ссылка на которые приведена посредством товарного знака и источника коммерческой информации в публикации заявки на патент США №2015/0245659 под авторством DePiano и др., которая также полностью включена в настоящий документ посредством ссылки. Другие характерные сигареты или курительные изделия, которые были описаны и, в некоторых случаях, стали доступны в продаже, включают такие, которые описаны в патенте США №4,735,217 под авторством Gerth и др.; патентах США№4,922,901, №4,947,874 и №4,947,875 под авторством Brooks и др.; патенте США №5,060,671 под авторством Counts и др.; патенте США №5,249,586 под авторством Morgan и др.; патенте США№5,388,594 под авторством Counts и др.; патенте США №5,666,977 под авторством Higgins и др.; патенте США №6,053,176 под авторством Adams и др.; патенте США №6,164,287 под авторством White; патенте США №6,196,218 под авторством Voges; патенте США №6,810,883 под авторством Felter и др.; патенте США №6,854,461 под авторством Nichols; патенте США №7,832,410 под авторством Hon; патенте США№7,513,253 под авторством Kobayashi; патенте США№7,726,320 под авторством Robinson и др.; патенте США №7,896,006 под авторством Hamano; патенте США №6,772,756 под авторством Shayan; публикации заявки на патент США №2009/0095311 под авторством Hon; публикациях заявок на патент США №2006/0196518, 2009/0126745 и 2009/0188490 под авторством Hon; в публикации заявки на патент США №2009/0272379 под авторством Thorens и др.; в публикациях заявок на патент США №2009/0260641 и 2009/0260642 под авторством Monsees и др.; в публикациях заявок на патент США №2008/0149118 и 2010/0024834 под авторством Oglesby и др.; в публикации заявки на патент США №2010/0307518 под авторством Wang; в WO 2010/091593 под авторством Hon, которые полностью включены в настоящий документ посредством ссылки.
Репрезентативные продукты, которые сходны по многим атрибутам с сигаретами, сигарами или курительными трубками традиционных типов являются доступными на рынке как ACCORD®, производимые компанией Philip Morris Incorporated; ALPHA™, JOYE 510™ и M4™, производимые компанией Inno Vapor LLC; CIRRUS™ и FLING™, производимые компанией White Cloud Cigarettes; BLU™, производимые компанией Lorillard Technologies, Inc.; COHITA™, COLIBRI™, ELITE CLASSIC™, MAGNUM™, PHANTOM™ и SENSE™, производимые компанией EPUFFER® International Inc.; DUOPRO™, STORM™ и VAPORKING®, производимые компанией Electronic Cigarettes, Inc.; EGAR™, производимые компанией Egar Australia; eGo-C™H eGo-T™, производимые компанией Joyetech; ELUSION™, производимые компанией Elusion UK Ltd; EONSMOKE®, производимые компанией Eonsmoke LLC; FIN™TM, производимые компанией FIN Branding Group, LLC; SMOKE®, производимые компанией Green Smoke Inc. USA; GREENARETTE™, производимые компанией Greenarette LLC; HALLIGAN™, HENDU™, JET™, MAXXQ™, PINK™ и PITBULL™, производимые компанией SMOKE STIK®; HEATBAR™, производимые компанией Philip Morris International, Inc.; HYDRO IMPERIAL™ и LXE™, производимые компанией Crown7; LOGIC™ и THE CUBAN™, производимые компанией LOGIC Technology; LUCI®, производимые компанией Luciano Smokes Inc.; METRO®, производимые компанией Nicotek, LLC; NJOY® и ONEJOY™, производимые компанией Sottera, Inc.; NO. 7™, производимые компанией SS Choice LLC; PREMIUM ELECTRONIC CIGARETTE™, производимые компанией PremiumEstore LLC; RAPP E-MYSTICK™, производимые компанией Ruyan America, Inc.; RED DRAGON™, производимые компанией Red Dragon Products, LLC; RUYAN®, производимые компанией Ruyan Group (Holdings) Ltd.; SF®, производимые компанией Smoker Friendly International, LLC; GREEN SMART SMOKER®, производимые компанией The Smart Smoking Electronic Cigarette Company Ltd.; SMOKE ASSIST®, производимые компанией Coastline Products LLC; SMOKING EVERYWHERE®, производимые компанией Smoking Everywhere, Inc.; V2CIGS™, производимые компанией VMR Products LLC; VAPOR NINE™, производимые компанией VaporNine LLC; VAPOR4LIFE®, производимые компанией Vapor 4 Life, Inc.; VEPPO™, производимые компанией E-CigaretteDirect, LLC; VUSE®, производимые компанией R.J. Reynolds Vapor Company; Mistic Menthol product, производимые компанией Mistic Ecigs; и the Vype product, производимые компанией CN Creative Ltd. Другие устройства доставки аэрозоля с электрическим приводом, и, в частности, устройства, которые были охарактеризованы как так называемые электронные сигареты, продавали под торговыми наименованиями COOLER VISIONS™; DIRECT E-CIG™; DRAGONFLY™; EMIST™; EVERSMOKE™; GAMUCCI®; HYBRID FLAME™; KNIGHT STICKS™; ROYAL BLUES™; SMOKETIP®; SOUTH BEACH SMOKE™.
Определенные имеющиеся варианты осуществления устройств доставки аэрозоля содержат управляющий корпус (т.е. узел источника питания) и картридж (т.е. кожух резервуара). В управляющем корпусе может быть расположен источник питания (например, батарея), а в картридже может удерживаться и/или храниться композиция предшественника аэрозоля. Было бы желательно обеспечить картридж, выполненный с возможностью добавления одного или более вкусоароматических веществ в композицию предшественника аэрозоля по желанию пользователя.
РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ
В различных вариантах реализации в настоящем изобретении предложено вкусоароматическое изделие, которое может быть включено в устройство доставки аэрозоля или объединено с ним. Вкусоароматическое изделие может содержать по меньшей мере одну вкусоароматическую подложку, которая предназначена для или выполнена с возможностью удержания вкусоароматического материала, который может быть высвобожден из нее для уноса в потоке газов. Таким образом, вкусоароматическое изделие выполнено с возможностью включения в устройство доставки аэрозоля (или аналогичное устройство) или прикрепления к нему в любом месте, в котором вдоль него может проходить протекающий поток газов (например, поток аэрозоля).
В настоящем изобретении могут быть предложены различные изделия, каждое из которых предназначено для или выполнено с возможностью обеспечения вкусоароматического вещества. В некоторых вариантах реализации настоящее изобретение может относиться к изделию для доставки вкусоароматического вещества, которое может быть предназначено для или выполнено с возможностью объединения с дополнительным изделием, таким как картридж устройства доставки аэрозоля и/или мундштук, которое может быть прикреплено к картриджу устройства доставки аэрозоля. В дополнительных вариантах реализации раскрытие может относиться к мундштуку для доставки вкусоароматического вещества, который содержит изделие для доставки вкусоароматического вещества и который предназначен для или выполнен с возможностью прикрепления к картриджу устройства доставки аэрозоля. В других вариантах реализации настоящее раскрытие может относиться к картриджу устройства доставки аэрозоля. Такой картридж может включать в себя изделие для доставки вкусоароматического вещества, которое может быть включено непосредственно в кожух картриджа и/или может быть включено в мундштук, который прикреплен к кожуху картриджа. Еще в одних дополнительных вариантах реализации настоящее изобретение может относиться к устройству доставки аэрозоля, которое включает в себя блок питания и картридж. Блок питания и картридж могут быть выполнены в одном кожухе или могут быть выполнены в отдельных кожухах. В частности, устройство доставки аэрозоля может включать в себя объединенное с ним изделие для доставки вкусоароматического вещества, например, при включении в картридж и/или при включении в мундштук, который прикреплен к картриджу.
В одном или более вариантах реализации изделие для доставки вкусоароматического вещества согласно настоящему изобретению может содержать: наружную оболочку, проходящую вдоль продольной оси между дальним концом, включающим в себя по меньшей мере одно отверстие, и ближним концом, включающим в себя по меньшей мере одно отверстие, причем наружная оболочка образует в нем камеру; по меньшей мере одну удлиненную вкусоароматическую подложку, образованную из пористого материала и проходящую вдоль продольной оси между первым концом и противоположным вторым концом, причем указанная по меньшей мере одна удлиненная вкусоароматическая подложка расположена внутри камеры наружной оболочки таким образом, что продольная ось указанной по меньшей мере одной удлиненной подложки по существу параллельна продольной оси наружной оболочки; и вкусоароматический материал, удерживаемый удлиненной вкусоароматической подложкой. В некоторых вариантах реализации изделие для доставки вкусоароматического вещества может быть также охарактеризовано в отношении одного или более следующих утверждений, которые могут быть объединены в любом количестве или порядке.
Изделие для доставки вкусоароматического вещества может также содержать пленку, по существу окружающую по меньшей мере одну удлиненную вкусоароматическую подложку.
Пленка может быть образована из полимерного материала.
Полимерный материал может быть выбран из группы, состоящей из полиэфиров, ацеталей, поликарбонатов, целлюлоз, поливинилиденфторида (ПВДФ), полиэтилена низкой плотности (ПЭНП), полиэтилена высокой плотности (ПЭВП), поливинилхлорида (ПВХ), политетрафторэтилена (ПТФЭ), полимолочной кислоты (ПМК), полиэтилентерефталата (ПЭТ) и их комбинаций.
Пленка может быть образована из материала, выбранного из группы, состоящей из бумажной фольги, фильтровальной бумаги, керамики, алюминия и их комбинаций.
Пленка может иметь толщину от примерно 2 микрон до примерно 500 микрон.
По меньшей мере одна удлиненная вкусоароматическая подложка может иметь постепенно изменяющуюся пористость по толщине ее стенки.
Пористый материал, образующий по меньшей мере одну удлиненную вкусоароматическую подложку, может представлять собой полимерный материал.
Полимерный материал может быть выбран из группы, состоящей из полиэфирсульфона, полипропилена, полиэтилена, полиэфира, нейлона, полимолочной кислоты (ПМК), нитрата целлюлозы, регенерированной целлюлозы, ацетил целлюлозы, диоксида кремния, хлопка и их комбинаций.
Могут быть выполнены одно или более из следующих условий: по меньшей мере одна удлиненная вкусоароматическая подложка может быть в виде листа со складками; по меньшей мере одна удлиненная вкусоароматическая подложка может быть в виде собранного листа; по меньшей мере одна удлиненная вкусоароматическая подложка может быть в виде прокатанного листа; по меньшей мере одна удлиненная вкусоароматическая подложка может содержать один или более стержней; по меньшей мере одна удлиненная вкусоароматическая подложка может содержать одну или более трубок.
Изделие для доставки вкусоароматического вещества может также содержать мундштук, взаимодействующий с ближним концом наружной оболочки.
По меньшей мере часть наружной оболочки может иметь форму и размеры для вставки в картридж устройства доставки аэрозоля.
В некоторых вариантах реализации настоящее изобретение может обеспечивать картридж для устройства доставки аэрозоля. Например, картридж может содержать: кожух картриджа, имеющий мундштучный конец; резервуар, включающий в себя композицию предшественника аэрозоля; нагреватель, выполненный с возможностью испарения композиции предшественника аэрозоля; и изделие для доставки вкусоароматического вещества, как иначе описано в настоящем документе, введенное во взаимодействие с картриджем таким образом, что по меньшей мере дальний конец наружной оболочки введен во взаимодействие с мундштучным концом кожуха картриджа.
Картридж может также содержать элемент для переноса жидкости, выполненный с возможностью переноса композиции предшественника аэрозоля между резервуаром и нагревателем.
Резервуар может содержать волокнистый материал.
Резервуар может представлять собой емкость.
В некоторых вариантах реализации настоящее изобретение может обеспечить устройство доставки аэрозоля. Например, устройство доставки аэрозоля может содержать: кожух блока питания, включающий в себя источник питания и контроллер; и картридж, как иначе описано в настоящем документе.
В некоторых вариантах реализации настоящее изобретение может обеспечивать картридж для устройства доставки аэрозоля. Например, картридж может содержать: кожух картриджа, имеющий мундштучный конец; резервуар, включающий в себя композицию предшественника аэрозоля; нагреватель, выполненный с возможностью испарения композиции предшественника аэрозоля; и изделие для доставки вкусоароматического вещества, содержащее: по меньшей мере одну удлиненную вкусоароматическую подложку, образованную из пористого материала и проходящую вдоль продольной оси между первым концом и противоположным вторым концом; вкусоароматический материал, удерживаемый блоком удлиненной вкусоароматической подложки; и пленку, по существу окружающую по меньшей мере одну удлиненную вкусоароматическую подложку.
Картридж может также содержать вход для воздуха и проход для воздушного потока через картридж.
Как нагреватель, так и изделие для доставки вкусоароматического вещества могут быть расположены по существу внутри прохода для воздушного потока.
Изделие для доставки вкусоароматического вещества может быть расположено в проходе для воздушного потока дальше по потоку от нагревателя.
Изделие для доставки вкусоароматического вещества может быть расположено в мундштуке, прикрепленном к мундштучному концу кожуха картриджа.
Картридж может быть предназначен для или выполнен таким образом, что могут быть выполнены одно или более из следующих условий: по меньшей мере одна удлиненная вкусоароматическая подложка может быть в виде листа со складками; по меньшей мере одна удлиненная вкусоароматическая подложка может быть в виде собранного листа; по меньшей мере одна удлиненная вкусоароматическая подложка может быть в виде прокатанного листа; по меньшей мере одна удлиненная вкусоароматическая подложка может содержать один или более стержней; по меньшей мере одна удлиненная вкусоароматическая подложка может содержать одну или более трубок.
Настоящее изобретение включает в себя, без ограничения, следующие варианты реализаций:
Вариант реализации 1: Изделие для доставки вкусоароматического вещества, содержащее: наружную оболочку, проходящую вдоль продольной оси между дальним концом, включающим в себя по меньшей мере одно отверстие, и ближним концом, включающим в себя по меньшей мере одно отверстие, причем наружная оболочка образует в нем камеру; по меньшей мере одну удлиненную вкусоароматическую подложку, образованную из пористого материала и проходящую вдоль продольной оси между первым концом и противоположным вторым концом, причем указанная по меньшей мере одна удлиненная вкусоароматическая подложка расположена внутри камеры наружной оболочки таким образом, что продольная ось указанной по меньшей мере одной удлиненной подложки по существу параллельна продольной оси наружной оболочки; и вкусоароматический материал, удерживаемый удлиненной вкусоароматической подложкой.
Вариант реализации 2: Изделие для доставки вкусоароматического вещества по варианту реализации 1, также содержащее пленку, по существу окружающую по меньшей мере одну удлиненную вкусоароматическую подложку.
Вариант реализации 3: Изделие для доставки вкусоароматического вещества по любому из вариантов реализации 1 и 2, в котором пленка образована из полимерного материала.
Вариант реализации 4: Изделие для доставки вкусоароматического вещества по любому из вариантов реализации 1-3, в котором полимерный материал выбран из группы, состоящей из полиэфиров, ацеталей, поликарбонатов, целлюлоз, поливинилиденфторида (ПВДФ), полиэтилена низкой плотности (ПЭНП), полиэтилена высокой плотности (ПЭВП), поливинилхлорида (ПВХ), политетрафторэтилена (ПТФЭ), полимолочной кислоты (ПМК), полиэтилентерефталата (ПЭТ) и их комбинаций.
Вариант реализации 5: Изделие для доставки вкусоароматического вещества по любому из вариантов реализации 1-4, в котором пленка образована из материала, выбранного из группы, состоящей из бумажной фольги, фильтровальной бумаги, керамики, алюминия или их комбинаций.
Вариант реализации 6: Изделие для доставки вкусоароматического вещества по любому из вариантов реализации 1-5, в котором пленка имеет толщину от примерно 2 микрон до примерно 500 микрон.
Вариант реализации 7: Изделие для доставки вкусоароматического вещества по любому из вариантов реализации 1-6, в котором по меньшей мере одна удлиненная вкусоароматическая подложка имеет постепенно изменяющуюся пористость по толщине ее стенки.
Вариант реализации 8: Изделие для доставки вкусоароматического вещества по любому из вариантов реализации 1-7, в котором пористый материал, образующий по меньшей мере одну удлиненную вкусоароматическую подложку, представляет собой полимерный материал.
Вариант реализации 9: Изделие для доставки вкусоароматического вещества по любому из вариантов реализации 1-8, в котором полимерный материал выбран из группы, состоящей из полиэфирсульфона, полипропилена, полиэтилена, полиэфира, нейлона, полимолочной кислоты (ПМК), нитрата целлюлозы, регенерированной целлюлозы, ацетилцеллюлозы, диоксида кремния, хлопка и их комбинаций.
Вариант реализации 10: Изделие для доставки вкусоароматического вещества по любому из вариантов реализации 1-9, в котором выполнены одно или более из следующих условий: по меньшей мере одна удлиненная вкусоароматическая подложка выполнена в виде листа со складками; по меньшей мере одна удлиненная вкусоароматическая подложка выполнена в виде собранного листа; по меньшей мере одна удлиненная вкусоароматическая подложка выполнена в виде прокатанного листа; по меньшей мере одна удлиненная вкусоароматическая подложка содержит один или более стержней; по меньшей мере одна удлиненная вкусоароматическая подложка содержит одну или более трубок.
Вариант реализации 11: Изделие для доставки вкусоароматического вещества по любому из вариантов реализации 1-10, также содержащее мундштук, взаимодействующий с ближним концом наружной оболочки.
Вариант реализации 12: Изделие для доставки вкусоароматического вещества по любому из вариантов реализации 1-11, в котором по меньшей мере часть наружной оболочки имеет форму и размер для вставки в картридж устройства доставки аэрозоля.
Вариант реализации 13: Картридж для устройства доставки аэрозоля, содержащий: кожух картриджа, имеющий мундштучный конец; резервуар, включающий в себя композицию предшественника аэрозоля; нагреватель, выполненный с возможностью испарения композиции предшественника аэрозоля; и изделие для доставки вкусоароматического вещества по п. 1, введенное во взаимодействие с картриджем таким образом, что по меньшей мере дальний конец наружной оболочки введен во взаимодействие с мундштучным концом кожуха картриджа.
Вариант реализации 14: Картридж по варианту реализации 13, также содержащий элемент для переноса жидкости, выполненный с возможностью переноса композиции предшественника аэрозоля между резервуаром и нагревателем.
Вариант реализации 15: Картридж по любому из вариантов реализации 13 и 14, в котором резервуар включает в себя волокнистый материал.
Вариант реализации 16: Картридж по любому из вариантов реализации 13-15, в котором резервуар представляет собой емкость.
Вариант реализации 17: Устройство доставки аэрозоля, содержащее: кожух блока питания, включающий в себя источник питания и контроллер; и картридж по любому из вариантов реализации 13-16.
Вариант реализации 18: Картридж для устройства доставки аэрозоля, содержащий: кожух картриджа, имеющий мундштучный конец; резервуар, включающий в себя композицию предшественника аэрозоля; нагреватель, выполненный с возможностью испарения композиции предшественника аэрозоля; и изделие для доставки вкусоароматического вещества, содержащее: по меньшей мере одну удлиненную вкусоароматическую подложку, образованную из пористого материала и проходящую вдоль продольной оси между первым концом и противоположным вторым концом; вкусоароматический материал, удерживаемый блоком удлиненной вкусоароматической подложки; и пленку, по существу окружающую по меньшей мере одну удлиненную вкусоароматическую подложку.
Вариант реализации 19: Картридж по варианту реализации 18, также содержащий вход для воздуха и проход для воздушного потока через картридж.
Вариант реализации 20: Картридж по любому из вариантов реализации 18 и 19, в котором как нагреватель, так и изделие для доставки вкусоароматического вещества расположены по существу внутри прохода для воздушного потока.
Вариант реализации 21: Картридж по любому из вариантов реализации 18-20, в котором изделие для доставки вкусоароматического вещества расположено в проходе для воздушного потока дальше по потоку от нагревателя.
Вариант реализации 22: Картридж по любому из вариантов реализации 18-21, в котором изделие для доставки вкусоароматического вещества расположено в мундштуке, прикрепленном к мундштучному концу кожуха картриджа.
Вариант реализации 23: Картридж по любому из вариантов реализации 18-22, в котором выполнены одно или более из следующих условий: по меньшей мере одна удлиненная вкусоароматическая подложка выполнена в виде листа со складками; по меньшей мере одна удлиненная вкусоароматическая подложка выполнена в виде собранного листа; по меньшей мере одна удлиненная вкусоароматическая подложка выполнена в виде прокатанного листа; по меньшей мере одна удлиненная вкусоароматическая подложка содержит один или более стержней; по меньшей мере одна удлиненная вкусоароматическая подложка содержит одну или более трубок.
Эти и другие признаки, аспекты и преимущества раскрытия станут очевидными после прочтения нижеследующего подробного описания вместе с сопроводительными чертежами, которые кратко описаны ниже. Настоящее изобретение включает в себя любую комбинацию из двух, трех, четырех или более вышеуказанных вариантов реализаций, а также комбинации из двух, трех, четырех или более признаков или элементов, сформулированных в настоящем описании, независимо от того, скомбинированы ли такие признаки или элементы в явной форме в описании конкретного варианта реализации в настоящем документе. Настоящее раскрытие предназначено для целостного прочтения, так что любые отдельные признаки или элементы раскрытого изобретения в любых его различных аспектах и вариантах реализации должны рассматриваться как комбинируемые, если контекст явно не предписывает иное.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
Для обеспечения понимания аспектов изобретения далее сделаны ссылки на сопроводительные чертежи, которые необязательно выполнены с соблюдением масштаба и на которых схожие элементы имеют схожие номера позиций. Чертежи представлены только в качестве примера и не должны рассматриваться как ограничивающие изобретение.
На ФИГ. 1А показан вид в перспективе приведенного для примера варианта реализации вкусоароматической подложки, имеющей по существу листообразную форму согласно настоящему изобретению;
На ФИГ. 1В показан вид в перспективе приведенного для примера варианта реализации вкусоароматической подложки, имеющей по существу стержне образную форму согласно настоящему изобретению;
На ФИГ. 1С показан вид в перспективе приведенного для примера варианта реализации вкусоароматической подложки, имеющей по существу трубчатую форму согласно настоящему изобретению;

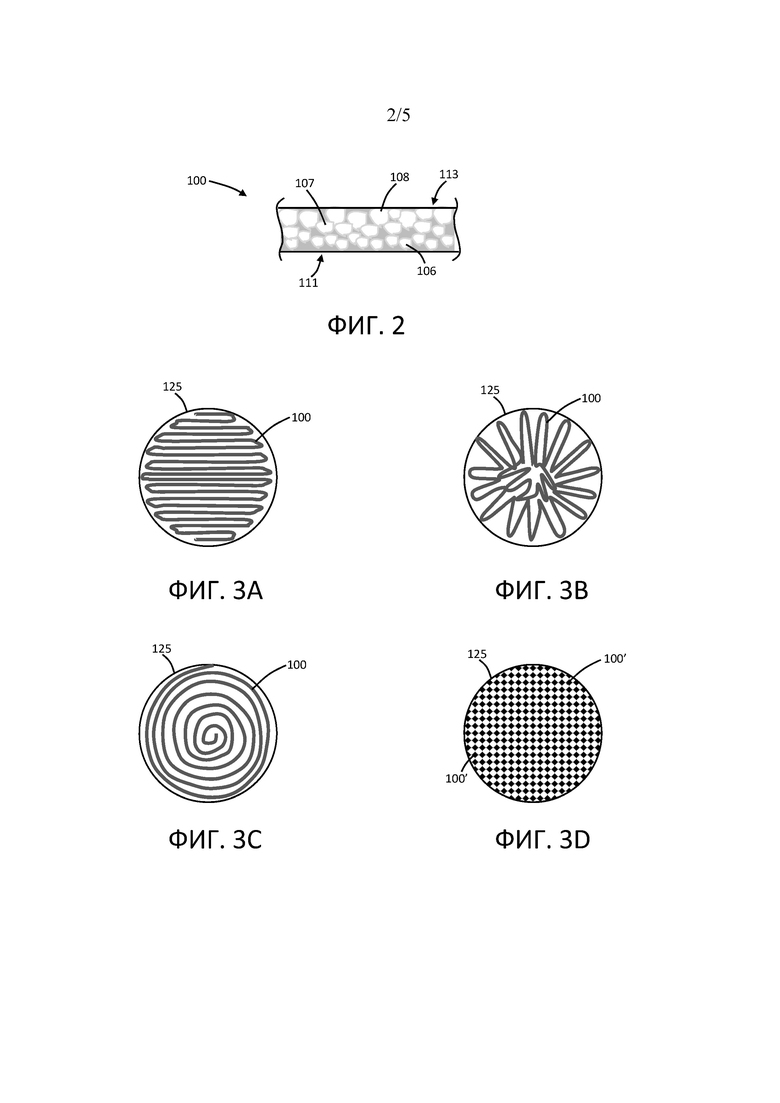

На ФИГ. 2 показана иллюстрация части вкусоароматической подложки согласно приведенному для примера варианту реализации настоящего изобретения, показывающая постепенно изменяющуюся пористость;
На ФИГ. 3А показан частичный вид в разрезе приведенного для примера варианта реализации вкусоароматической подложки, которая по меньшей мере частично окружена наружной пленкой, при этом вкусоароматическая подложка выполнена в виде листа со складками;
На ФИГ. 3В показан частичный вид в разрезе приведенного для примера варианта реализации вкусоароматической подложки, которая по меньшей мере частично окружена наружной пленкой, при этом вкусоароматическая подложка выполнена в виде собранного листа;
На ФИГ. 3С показан частичный вид в разрезе приведенного для примера варианта реализации вкусоароматической подложки, которая по меньшей мере частично окружена наружной пленкой, при этом вкусоароматическая подложка выполнена в виде прокатанного листа;
На ФИГ. 3D показан частичный вид в разрезе приведенного для примера варианта реализации вкусоароматической подложки, которая по меньшей мере частично окружена наружной пленкой, при этом вкусоароматическая подложка выполнена в виде множества стержней;
На ФИГ. 3Е показан частичный вид в разрезе приведенного для примера варианта реализации вкусоароматической подложки, которая по меньшей мере частично окружена наружной пленкой, при этом вкусоароматическая подложка выполнена в виде множества трубок;
На ФИГ. 3F показан частичный вид в разрезе приведенного для примера варианта реализации вкусоароматической подложки, которая по меньшей мере частично окружена наружной пленкой, при этом вкусоароматическая подложка выполнена в виде комбинации трубки и множества стержней;
На ФИГ. 3G показан частичный вид в разрезе приведенного для примера варианта реализации вкусоароматической подложки, которая по меньшей мере частично окружена наружной пленкой, при этом вкусоароматическая подложка выполнена в виде комбинации прокатанного листа и множества трубок;
На ФИГ. 4 показан частичный вид в разрезе приведенного для примера варианта реализации изделия для доставки вкусоароматического вещества согласно настоящему изобретению;
На ФИГ. 5 показан частичный вид в разрезе дополнительного приведенного для примера варианта реализации изделия для доставки вкусоароматического вещества согласно настоящему изобретению;
На ФИГ. 6 показан частичный вид в разрезе устройства доставки аэрозоля, включающего в себя изделие для доставки вкусоароматического вещества согласно настоящему изобретению.
ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ
Настоящее изобретение далее будет подробно описано со ссылкой на приведенные в качестве примера варианты его осуществления. Эти приведенные в качестве примера варианты осуществления описаны таким образом, что настоящее изобретение будет представлено всесторонне и в завершенном виде с полным раскрытием его объема для специалиста в данной области техники. Разумеется, настоящее изобретение может быть реализовано во множестве различных форм и не должно рассматриваться как ограниченное вариантами осуществления, описанными в настоящем документе; скорее, эти варианты осуществления представлены таким образом, что настоящее изобретение удовлетворяет соответствующим юридическим требованиям. Используемые в описании и в приложенной формуле формы единственного числа включают формы множественного числа, если контекст явно не утверждает иное.
В настоящем изобретении предложены описания вкусоароматических изделий, которые предназначены для или выполнены с возможностью обеспечения вкусоароматического вещества для проходящего потока пара или аэрозоля. Вкусоароматические изделия особенно подходят для комбинации с устройствами доставки аэрозоля. Устройства доставки аэрозоля могут использовать электрическую энергию для нагрева материала с образованием пригодного для вдыхания вещества; при этом такие изделия могут быть достаточно компактными, чтобы считаться "портативными" устройствами. Устройство доставки аэрозоля может обеспечивать некоторые или все из ощущений (например, ритуалы вдыхания и выдыхания, типы вкусов или ароматов, органолептические эффекты, физическое ощущение, ритуалы использования, визуальные стимулы, такие как создаваемые видимым аэрозолем и т.п.) курения сигареты, сигары или трубки фактически без сгорания в какой-либо существенной степени какого-либо из компонентов этого изделия или устройства. Устройства доставки аэрозоля могут не образовывать дым в том смысле, что аэрозоль является результатом побочных продуктов сгорания или пиролиза табака, а скорее изделие или устройство может образовывать пары (включая пары в аэрозолях, которые могут считаться видимыми аэрозолями и могут быть описаны как дымоподобные), являющиеся следствием улетучивания или испарения определенных компонентов изделия или устройства, хотя в других вариантах осуществления аэрозоль может не быть видимым. В некоторых вариантах осуществления изобретения устройства доставки аэрозоля могут содержать табак и/или компоненты, полученные из табака. Таким образом, устройства доставки аэрозоля могут быть охарактеризованы как электронное курительное изделие, такое как электронная сигарета.
Несмотря на то, что вкусоароматические изделия в целом описаны в настоящем документе в отношении вариантов осуществления изобретения, связанных с устройствами доставки аэрозоля, такими как электронные сигареты, следует отметить, что механизмы, компоненты, элементы и способы могут быть реализованы во многих различных формах и связаны с различными изделиями. Например, представленное в настоящей заявке описание может быть использовано в сочетании с вариантами осуществления традиционных курительных изделий (например, сигарет, сигар, трубок и т.п.), сигарет, использующих нагрев табака вместо его сжигания, и соответствующей упаковки для любого из продуктов, описанных в настоящем документе. Кроме того, следует отметить, что описание механизмов, компонентов, элементов и способов, раскрытых в настоящем документе, представлено относительно вариантов осуществления изобретения, относящихся к устройствам доставки аэрозоля, исключительно в качестве примера и может быть реализовано и использовано в различных других продуктах и способах.
Устройства, содержащие вкусоароматические изделия в соответствии с настоящим изобретением, также могут быть охарактеризованы как парообразующие изделия или изделия для доставки лекарственного препарата. Таким образом, такие изделия или устройства могут быть приспособлены для подачи одного или более веществ (например, ароматизаторов и/или фармацевтически активных ингредиентов) в пригодной для вдыхания форме или состоянии. Например, пригодные для вдыхания вещества по существу могут находиться в виде пара (т.е. вещества, находящегося в газовой фазе при температуре, которая ниже, чем его критическая точка). Согласно альтернативному варианту осуществления пригодные для вдыхания вещества могут находиться в виде аэрозоля (т.е. взвеси тонких твердых частиц или жидких капель в газе). В целях простоты используемый в настоящей заявке термин «аэрозоль» предназначен для обозначения паров, газов и аэрозолей той формы или того типа, которые подходят для вдыхания человеком, независимо от того, являются ли они или не являются видимыми и имеют или не имеют форму, которая может считаться «подобной дыму».
При использовании устройства, содержащие вкусоароматические изделия по настоящему изобретению, могут быть использованы в различных физических действиях человека, использующего курительное изделие традиционного типа (например, сигарету, сигару или трубку, которую употребляют путем зажигания и вдыхания табака). Например, пользователь устройства по настоящему изобретению может держать это изделие, как курительное изделие традиционного вида, осуществляя затяжку через один конец указанного изделия для вдыхания аэрозоля, образованного этим изделием, выполняя или осуществляя затяжки в выбранные промежутки времени и тому подобное.
В одном или более вариантах реализации вкусоароматическое изделие согласно настоящему изобретению может содержать по меньшей мере одну удлиненную вкусоароматическую подложку, которая образована из пористого материала. Ароматическая подложка может быть предназначена для или выполнена с возможностью проходить вдоль продольной оси между первым концом и противоположным вторым концом и, таким образом, может иметь по меньшей мере продольный размер или длину. Вкусоароматическая подложка может варьироваться по форме, как дополнительно описано ниже, и, таким образом, может включать в себя дополнительные размеры, такие как толщина и/или ширина. Неограничивающие примеры вкусоароматических подложек показаны на ФИГ. 1А, ФИГ. 1В и ФИГ. 1С.

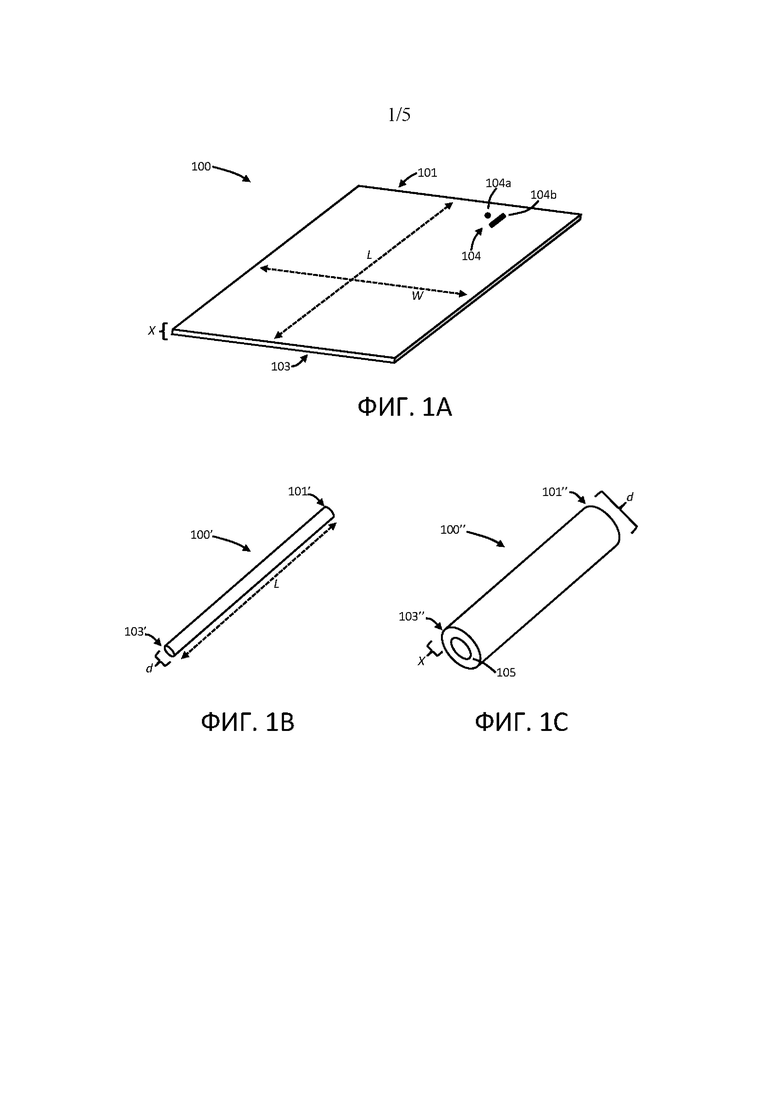

Как показано на ФИГ. 1А, вкусоароматическая подложка 100 проходит вдоль продольной оси L между первым концом 101 и вторым концом 103 и имеет ширину W, которая проходит вдоль оси, перпендикулярной продольной оси L, и толщину X. Таким образом, вкусоароматическая подложка 100 может быть по существу в виде листа, имеющего длину (X) от примерно 0,2 см до примерно 5 см, от примерно 0,3 см до примерно 3 см, от примерно 0,4 см до примерно 2,5 см или от примерно 0,5 см до примерно 2 см. Вкусоароматическая подложка также может иметь ширину (W) от примерно 10% длины до примерно 4000% длины, от примерно 20% длины до примерно 2000% длины или от примерно 50% длины до примерно 1000% длины. Толщина (X) может составлять от примерно 5 микрон до примерно 500 микрон, от примерно 10 микрон до примерно 400 микрон или от примерно 20 микрон до примерно 300 микрон. Таким образом, вкусоароматическая подложка 100 по существу в виде листа может быть предназначена для или выполнена с возможностью быть по существу плоской. При необходимости, вкусоароматическая подложка 100, выполненная в виде плоского листа, может иметь тиснение и/или включать в себя множество сквозных перфорационных отверстий 104. Префорационные отверстия могут быть по существу круглыми (см. перфорационное отверстие 104а) или могут быть удлиненными (например, в виде щелей) см. перфорационное отверстие 104b.
Как видно на ФИГ. 1В, вкусоароматическая подложка 100' снова проходит вдоль продольной оси L между первым концом 101' и вторым концом 103' и по существу находится в виде стержня, имеющего диаметр d. Вкусоароматическая подложка 101' в виде стержня может иметь длину (L) от примерно 0,2 см до примерно 5 см, от примерно 0,3 см до примерно 3 см, от примерно 0,4 см до примерно 2,5 см или от примерно 0,5 см до примерно 2 см и может иметь диаметр от примерно 1 микрона до примерно 2000 микрон, от примерно 5 микрон до примерно 1500 микрон или от примерно 10 микрон до примерно 1000 микрон.
Как видно на ФИГ. 1С, вкусоароматическая подложка 100'' снова проходит вдоль продольной оси L между первым концом 101'' и вторым концом 103'' и по существу имеет форму полой трубы, имеющей диаметр d. Вкусоароматическая подложка 101'' в виде трубки может иметь длину (L) от примерно 0,2 см до примерно 5 см, от примерно 0,3 см до примерно 3 см, от примерно 0,4 см до примерно 2,5 см или от примерно 0,5 см до примерно 2 см и может иметь диаметр от примерно 0,5 мм до примерно 25 мм, от примерно 1 мм до примерно 20 мм или от примерно 2 мм до примерно 15 мм. Трубка может иметь по существу непрерывную стенку 105, которая может варьироваться по толщине X вдоль продольной оси вкусоароматической подложки 100''. В некоторых вариантах реализации толщина Х по существу непрерывной стенки 105 предпочтительно по существу равномерна вдоль продольной оси вкусоароматической подложки 100''. По существу непрерывная стенка 105, например, может иметь среднюю толщинуХ от примерно 0,01 мм до примерно 5 мм, от примерно 0,1 мм до примерно 4 мм или от примерно 0,2 мм до примерно 2 мм. Толщина стенки может быть по существу однородной (например, изменяться не более чем на примерно 15%, не более чем на примерно 10%, не более чем на примерно 5% или не более чем на примерно 2% по существу по всей длине трубки). В некоторых вариантах реализации толщина стенки может варьироваться по длине трубки.
Ароматическая подложка в виде трубки или стержня может принимать различные формы и может иметь, например, форму поперечного сечения, например, круг, квадрат, прямоугольник, овал, треугольник, многоугольник или тому подобное. Хотя показана как имеющая по существу непрерывный диаметр или толщину, в некоторых вариантах реализации диаметр и/или толщина вкусоароматической подложки (или стенки вкусоароматической подложки) может варьироваться вдоль ее длины. Например, диаметр и/или толщина может увеличиваться от первого конца (101, 101', 101'') ко второму концу (103, 103', 103'') так, что диаметр и/или толщина второго конца больше, чем диаметр и/или толщина первого конца на величину от примерно 1% до примерно 600%, от примерно 25% до примерно 500%, от примерно 50% до примерно 400% или от примерно 75% до примерно 250%. В качестве альтернативы, диаметр и/или толщина может уменьшаться от первого конца (101, 101', 101'') ко второму концу (103, 103', 103'') так, что диаметр и/или толщина второго конца больше, чем диаметр первого конца на величину от примерно 1% до примерно 600%, от примерно 25% до примерно 500%, от примерно 50% до примерно 400% или от примерно 75% до примерно 250%.
Вкусоароматическая подложка (100, 100', 100'') может быть образована из пористого материала, который предназначен для или выполнен с возможностью обеспечения возможности хранения вкусоароматической жидкости в порах, присутствующих в пористом материале, а также с возможностью диффундирования вкусоароматической жидкости в сторону от вкусоароматической подложки для захвата в проходящем потоке газов. Вкусоароматическая подложка (100, 100', 100'') может быть предназначена для или выполнена с возможностью поглощения вкусоароматической жидкости, удержания вкусоароматической жидкости и высвобождения вкусоароматической жидкости в виде частиц или капель, которые могут быть унесены потоком газов, проходящим вдоль его внешней поверхности. Таким образом, вкусоароматическая подложка (100, 100', 100'') может быть образована из нанопористого, микропористого и/или макропористого материала В некоторых вариантах реализации пористость вкусоароматической подложки (100, 100', 100'') может быть по существу однородной по толщине подложки (например, размер пор, изменяющийся не более чем на примерно 15%, не более чем на примерно 10%, не более чем на примерно 5% или не более чем на примерно 2% по толщине подложки).
В некоторых вариантах реализации вкусоароматическая подложка (100, 100', 100") может быть образована по меньшей мере частично из одного или более полимерных материалов, таких как полиэфирсульфон, полипропилен, полиэтилен, полиэфир (например, полиэтилентерефталат и полипропилентерефталат), нейлон, полимолочная кислота (ПМК), целлюлозные материалы (например, нитрат целлюлозы, регенерированная целлюлоза, ацетилцеллюлоза), диоксид кремния, хлопок и их комбинации. Аналогичным образом, для этой цели могут быть использованы биоразлагаемые полимеры. Например, вкусоароматическая подложка (100, 100', 100'') может быть образована по меньшей мере частично из волокон, образованных из любого из вышеуказанных материалов по отдельности или в одной или более комбинациях. Аналогичным образом, любой один или более из вышеуказанных материалов могут быть явно исключены из использования в одном или более вариантах реализации изобретения.
В некоторых вариантах реализации вкусоароматическая подложка (100, 100', 100") может быть образована из одного или более слоев (например, одного слоя, двух слоев, трех слоев, четырех слоев или более слоев), и отдельные слои могут быть образованы из различных материалов. При использовании множества слоев слои могут быть получены с использованием соэкструзии или других известных методов в данной области техники.
В некоторых вариантах реализации вкусоароматическая подложка (100, 100', 100'') может быть предназначена для или выполнена с возможностью проявления постепенно изменяющейся пористости по толщине (или толщине ее стенки). Используемый в настоящем документе постепенно изменяющийся материал или функционально постепенно изменяющийся материал понимают как материал, в котором состав, микроструктура или то и другое локально изменяются так, что обеспечивается определенное изменение местных свойств материала. Функционально постепенно изменяющиеся материалы особенно пригодны для образования вкусоароматической подложки или ее стенки или ее части, как описано в настоящем документе, в том смысле, что они могут быть конструктивно спроектированы для обеспечения дискретных или непрерывных вариаций в молекулярном моделировании стенки. Это позволяет получать подложки (или их части) с изменяющимся капиллярным действием по их толщине. В частности, вкусоароматическая подложка может быть образована как функционально постепенно изменяющаяся в том смысле, что средний размер пор может варьироваться по толщине вкусоароматической подложки (или ее части). В некоторых вариантах реализации материал(ы), образующий(ие) вкусоароматическую подложку, являются функционально постепенно изменяющимися таким образом, что средний размер пор увеличивается от внутреннего слоя или части вкусоароматической подложки к наружному слою или части вкусоароматической подложки. Таким образом, вкусоароматическая подложка может являться функционально постепенно изменяющейся по среднему размеру пор от внутреннего слоя или части вкусоароматической подложки к наружному слою или части вкусоароматической подложки таким образом, что средний размер пор внутреннего слоя или части вкусоароматической подложки меньше, чем средний размер пор наружного слоя или части вкусоароматической подложки. В дополнительных вариантах реализации материал(ы), образующий(ие) вкусоароматическую подложку, является (являются) функционально постепенно изменяющимся (изменяющимися) таким образом, что средний размер пор уменьшается от внутреннего слоя или части вкусоароматической подложки до наружного слоя или части вкусоароматической подложки. Таким образом, вкусоароматическая подложка может являться функционально постепенно изменяющейся по среднему размеру пор от внутреннего слоя или части вкусоароматической подложки к наружному слою или части вкусоароматической подложки таким образом, что средний размер пор внутреннего слоя или части вкусоароматической подложки больше, чем средний размер пор наружного слоя или части вкусоароматической подложки.
Относительно небольшие поры могут иметь первый средний размер, а относительно большие поры могут иметь второй средний размер. В дополнительных вариантах реализации также могут присутствовать поры, имеющие промежуточный средний размер, который находится между первым средним размером и вторым средним размером. Промежуточный средний размер можно назвать третьим средним размером. В одном или более вариантах реализации первый средний размер относительно небольших пор может составлять от примерно 1 нм до примерно 5 мкм, от примерно 100 нм до примерно 3 мкм, от примерно 250 нм до примерно 2 мкм или от примерно 500 нм до примерно 1 мкм. В дополнительных вариантах реализации второй средний размер относительно больших пор может составлять от примерно 0,1 мкм до примерно 30 мкм, от примерно 0,5 мкм до примерно 30 мкм, от примерно 1 мкм до примерно 20 мкм или от примерно 3 мкм до примерно 10 мкм. Поры, имеющие промежуточный средний размер, могут находиться в указанных выше диапазонах. Размер пор может варьироваться по толщине по меньшей мере части вкусоароматической подложки (или ее стенки) и/или может варьироваться по длине и/или ширине вкусоароматической подложки. В качестве примера, на ФИГ. 2 показан частичный разрез вкусоароматической подложки 100, показанной на ФИГ. 1А. Как видно из него, поры 106 вблизи первой поверхности 111 вкусоароматической подложки 100 имеют первый относительно небольшой средний размер пор, поры 108 вблизи второй поверхности 113 вкусоароматической подложки имеют второй относительно большой средний размер пор, а поры 107 по существу между первой поверхностью и второй поверхностью имеют третий промежуточный средний размер пор.
Вкусоароматическая подложка (100, 100', 100'') может быть выполнена так, что обеспечивается по существу большая площадь поверхности для прохождения вкусоароматической жидкости от вкусоароматической подложки к потоку газов, проходящему вдоль продольной длины вкусоароматической подложки. Это может быть достигнуто путем обеспечения вкусоароматической подложки в определенной конфигурации и/или путем обеспечения множества вкусоароматических подложек в комбинации. На фиг. 3А, например, показана вкусоароматическая подложка 100, которая находится в сложенной конфигурации или конфигурации со складками. Также показана необязательная наружная пленка 125. В качестве дополнительного примера на ФИГ. 3В показана вкусоароматическая подложка 100, которая находится в собранной конфигурации и окружена необязательной наружной пленкой 125. В качестве другого примера на ФИГ. 3С показана вкусоароматическая подложка 100, которая находится в свернутой конфигурации и окружена необязательной наружной пленкой 125. Вкусоароматическая подложка 100 по существу в виде листа может быть обеспечена в любой одной или более из вышеприведенных конфигураций, а также в дополнительных аналогичных конфигурациях, при этом лист агрегирован таким образом, чтобы максимизировать доступную площадь поверхности, по которой может протекать аэрозоль или аналогичная текучая среда. Хотя только один лист показан как агрегированный (например, сложенный, собранный или свернутый), следует понимать, что множество листов (например, два, три, четыре, пять или даже более) могут быть объединены. Кроме того, при использовании множества листов два или более отдельных листов могут быть образованы из различных материалов и/или могут быть предназначены для или выполнены с возможностью обеспечения различных свойств. Например, два листа (или более листов), выполненные с возможностью обеспечения двух или более различных вкусоароматических веществ, могут быть использованы для обеспечения желаемой вкусоароматической комбинации.
В качестве еще одного примера на ФИГ. 3D показано множество вкусоароматических подложек 100', которые выполнены в виде стержней, имеющих по существу квадратное поперечное сечение (хотя предусмотрено любое профилированное поперечное сечение) и окруженных необязательной наружной пленкой 125. Множество стержней показано в виде сетки, но может быть использован любой способ упаковки. В качестве еще одного примера на ФИГ. 3Е показано множество вкусоароматических подложек 100'', которые выполнены в виде трубок, имеющих по существу круглое поперечное сечение (хотя предусмотрено любое профилированное поперечное сечение) и окруженных необязательной наружной пленкой 125. Множество трубок могут быть оснащены любым требуемым способом упаковки. В качестве еще одного примера на ФИГ. 3F показано применение двух различных типов вкусоароматических подложек. Множество вкусоароматических подложек 100' в виде стержней включены вместе с одной вкусоароматической подложкой 100'' в виде трубки, все из которых окружены необязательной наружной пленкой 125. Опять же, стержни и трубки могут иметь любое требуемое поперечное сечение и могут быть обеспечены в любом требуемом количестве. В частности, хотя показана только одна трубка 100'' вкусоароматической подложки, следует понимать, что множество стержней 100' вкусоароматической подложки могут быть объединены с множеством трубок 100'' вкусоароматической подложки. В качестве дополнительного примера, на ФИГ. 3G также показано применение двух различных типов вкусоароматических подложек. Вкусоароматическая подложка 100 в виде листа включена с одной вкусоароматической подложкой 100'' в виде трубки, все из которых окружены необязательной наружной пленкой 125. Опять же, лист и трубка могут иметь любое требуемое поперечное сечение и могут быть обеспечены в любом требуемом количестве (например, один лист с множеством трубок, одна трубка с множеством листов или множество листов с множеством трубок). Аналогично, любое количество стержня(ей) 100' и/или трубки(ок) 100'' вкусоароматической подложки может быть объединено с любым количеством листов 100 вкусоароматической подложки, которые могут быть выполнены со складками, собраны или обернуты.
Наружная пленка 125 может быть исключена в одном или более вариантах реализации или наружная пленка может быть явно включена. В частности, может быть полезно обеспечить вкусоароматическую подложку (100, 100', 100''), окруженную наружной пленкой 125, чтобы улучшить производственную технологичность вкусоароматического устройства и обеспечить простоту замены использованных вкусоароматических подложек в дополнительном устройстве, как иначе описано в настоящем документе. Наружная пленка 125 может быть обеспечена таким образом, что она по существу окружает вкусоароматическую подложку(и), которая(ые) используется(ются). Предпочтительно, наружная пленка, при использовании, присутствует по существу вдоль всей продольной длины вкусоароматической подложки. Однако следует понимать, что наружная пленка может присутствовать только вдоль частичной длины вкусоароматической подложки, например, только вдоль примерно середины продольной длины вкусоароматической подложки или только вблизи одного конца вкусоароматической подложки. В качестве неограничивающих примеров наружная пленка 125 может быть в виде листа, который может быть по существу обернут вокруг подложки или комбинации подложек, и обернутый лист может быть приклеен, пришит, приварен или иным образом прикреплен к одной или более подложкам и/или к самой себе. В качестве дополнительного примера наружная пленка 125 может быть образована по существу в виде трубки, трубочки или тому подобного и может скользить вокруг подложки(ек), или подложка(и) может быть расположена или могут быть расположены в трубке. В одном или более вариантах реализации наружная пленка может быть образована из полимерного материала. В качестве неограничивающих примеров, подходящие материалы для образования наружной пленки могут включать в себя сложные полиэфиры, ацетали, поликарбонаты, целлюлозу, поливинилиденфторид (ПВДФ), полиэтилен низкой плотности (ПЭНП), полиэтилен высокой плотности (ПЭВП), поливинилхлорид (ПВХ), политетрафторэтилен (ПТФЭ), полилмолочную кислоту (ПМК), полиэтилентерефталат (ПЭТ) и их комбинации. В некоторых вариантах реализации наружная пленка, в частности, может быть образована из биоразлагаемого материала. В других примерах наружная пленка может быть образована из материалов, отличных от полимерного материала. Например, в некоторых вариантах реализации наружная пленка может быть образована из бумажной фольги, фильтровальной бумаги, керамики, алюминия или любой их комбинации. Также могут быть использованы комбинации полимерных материалов и неполимерных материалов. Наружная пленка может варьироваться по толщине, и толщина может быть по существу постоянной по всей ее длине или может варьироваться. В некоторых вариантах реализации наружная пленка может иметь толщину от примерно 2 микрон до примерно 500 микрон, от примерно 5 микрон до примерно 250 микрон или от примерно 10 микрон до примерно 100 микрон. В дополнительных вариантах реализации может быть использован по существу более толстый материал. Например, наружная пленка может иметь толщину от примерно 50 микрон до примерно 1000 микрон, от примерно 75 микрон до примерно 800 микрон или от примерно 100 микрон до примерно 750 микрон.
Как указано выше, вкусоароматический материал может удерживаться вкусоароматической подложкой. Вкусоароматический материал может быть, например, адсорбирован и/или абсорбирован вкусоароматической подложкой. В частности, вкусоароматический материал может по меньшей мере частично удерживаться в порах вкусоароматической подложки. Удержание вкусоароматического материала вкусоароматической подложкой предпочтительно представляет собой высвобождаемое соотношение, так что вкусоароматический материал может быть высвобожден из вкусоароматической подложки для захвата в проходящем потоке газов.
В некоторых вариантах реализации вкусоароматический материал может содержать один или более ароматизаторов. Используемый в настоящем документе термин «ароматизатор» относится к соединениям или компонентам, которые могут присутствовать во вкусоароматической материале (например, вкусоароматической жидкости), которые могут быть доставлены пользователю, и которые передают сенсорные ощущения с точки зрения вкуса и/или аромата. Примеры ароматизаторов включают, но не ограничиваются ими, ванилин, этилванилин, сливки, чай, кофе, фрукты (например, яблочный, вишневый, клубничный, персиковый и цитрусовый ароматизаторы, включая лайм и лимон), клен, ментол, мяту, мяту перечную, мяту обыкновенную, мускатный орех, гвоздику, лаванду, кардамон, имбирь, мед, анис, шалфей, розмарин, гибискус, шиповник, йербу мате, гуайюсу, ханибуш, ройбуш, йербу сайту, бакопу монье, гингко билобу, витанию снотворную, корицу, сандал, жасмин, каскароллу, какао, лакриц, а также вкусоароматические вещества того типа и характера, которые традиционно используют для ароматизации сигаретного, сигарного и трубочного табака, а также любую комбинацию вышеуказанных ароматизаторов. Кроме того, могут быть использованы сиропы, например, кукурузный сироп с высоким содержанием фруктозы. Типовые полученные из растений композиции, которые могут быть пригодными, описаны в патенте США №9,107,453 и в публикации заявки на патент США №2012/0152265 под авторством Dube и др., раскрытия которых полностью включены в настоящий документ посредством ссылки. Выбор таких дополнительных компонентов варьируется в зависимости от таких факторов, как сенсорные характеристики, которые желательны для курительного изделия, и настоящее изобретение охватывает любые такие дополнительные компоненты, которые являются совершенно очевидными для специалистов в области табака и относящихся к табаку или полученных из табака продуктов. См.: например, Gutcho, Tobacco Flavoring Substances and Methods, Noyes Data Corp. (1972), а также Leffingwell и др., Tobacco Flavoring for Smoking Products (1972), описание которых полностью включено в настоящий документ посредством ссылки. Другие примеры вкусоароматических материалов, которые могут быть пригодны для раскрытых продуктов, см., например, в публикации заявки на патент США №2002/0162562 под авторством Williams; в публикации заявки на патент США №2002/0162563 под авторством Williams; в публикации заявки на патент США №2003/0070687 под авторством Atchley и др.; в публикации заявки на патент США №2004/0020503 под авторством Williams, в публикации заявки на патент США №2005/0178398 под авторством Breslin и др.; в публикации заявки на патент США №2006/0191548 под авторством Strickland и др.; в публикации заявки на патент США №2007/0062549 под авторством Holton, Jr. и др.; в публикации заявки на патент США №2007/0186941 под авторством Holton, Jr. и др.; в публикации заявки на патент США №2007/0186942 под авторством Strickland и др.; в публикации заявки на патент США №2008/0029110 под авторством Dube и др.; в публикации заявки на патент США №2008/0029116 под авторством Robinson и др.; в публикации заявки на патент США №2008/0029117 под авторством Миа и др.; в публикации заявки на патент США №2008/0173317 под авторством Robinson и др.; и в публикации заявки на патент США №2008/0209586 под авторством Neilsen и др., каждый из которых включен в настоящий документ посредством ссылки. Следует отметить, что ссылка на ароматизатор не должна ограничиваться каким-либо одним ароматизатором, как описано выше, и фактически может представлять собой комбинацию одного или более ароматизаторов.
Вкусоароматическая подложка в сочетании со вкусоароматический материалом может быть особенно подходящей в соответствии с вариантами реализации настоящего изобретения для комбинации с другими изделиями, такими как устройства доставки аэрозоля в различных формах. Таким образом, вкусоароматическая подложка и вкусоароматический материал могут быть представлены в виде, в котором вкусоароматическая подложка может быть легко объединена с такими дополнительными устройствами. В некоторых вариантах реализации вкусоароматическая подложка может образовывать часть изделия для доставки вкусоароматического вещества, которое может дополнительно включать в себя наружную оболочку, которая предназначена для или выполнена с возможностью удержания вкусоароматической подложки.

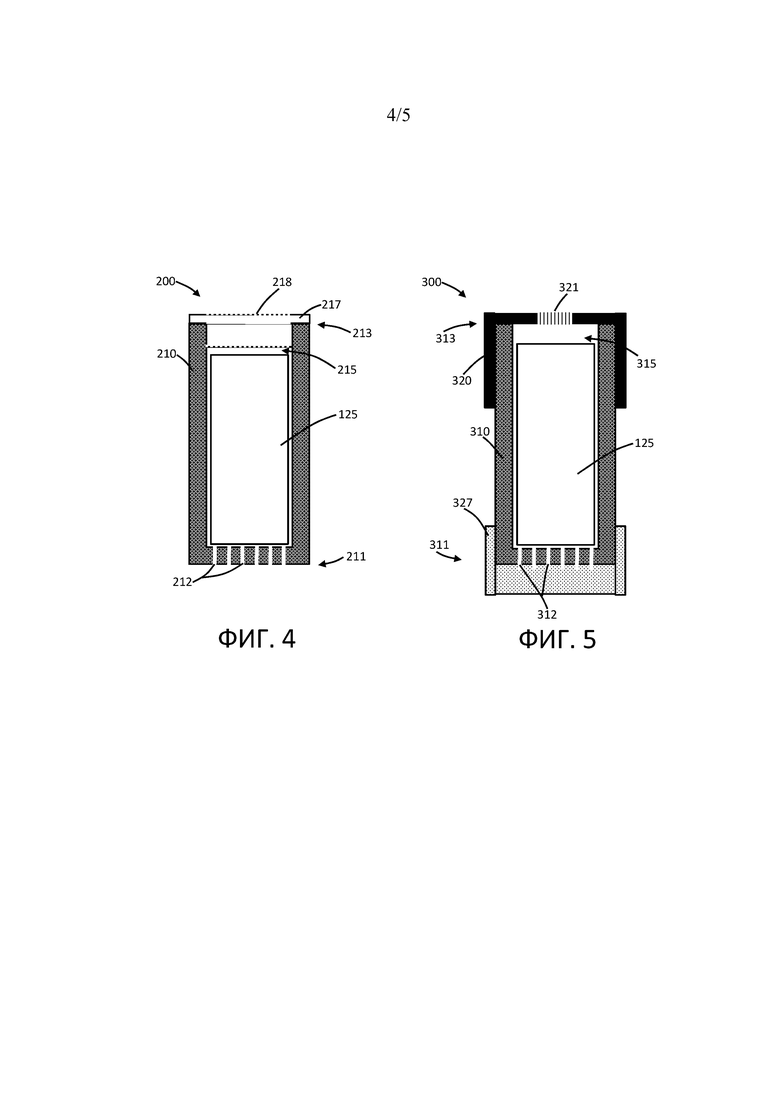

Как показано на ФИГ. 4, изделие 200 для доставки вкусоароматического вещества согласно приведенному для примера варианту реализации может содержать наружную оболочку 210, проходящую вдоль продольной оси между дальним концом 211, включающим в себя по меньшей мере одно отверстие, и ближним концом 213, включающим в себя по меньшей мере одно отверстие, причем наружная оболочка образует в нем камеру 215. В варианте реализации по ФИГ. 4, дальний конец 211 включает в себя множество отверстий 212 в виде перфорационных отверстий через наружную оболочку 210, а ближний конец 213 включает в себя одно отверстие, в котором расположен колпачок 217, причем колпачок включает в себя ряд перфорационных отверстий 218. Вкусоароматическая подложка (100, 100', 100''), окруженная наружной пленкой 125, расположена внутри камеры 215, хотя понятно, что вкусоароматическая подложка может быть расположена внутри камеры без включения наружной пленки. Предпочтительно по меньшей мере одна удлиненная вкусоароматическая подложка (100, 100', 100'') расположена внутри камеры 215 наружной оболочки 210 таким образом, что продольная ось по меньшей мере одной удлиненной подложки по существу параллельна продольной оси наружной оболочки. Затем сформированное таким образом изделие 200 для доставки вкусоароматического вещества может быть предназначено для или выполнено с возможностью вставки в устройство доставки аэрозоля или аналогичное устройство, так что пар или аэрозоль, образованные в устройстве доставки, могут проходить через отверстия 212 в наружной оболочке 210 изделия 200 для доставки вкусоароматического вещества, и вкусоароматический материал, удерживаемый вкусоароматической подложкой (100, 100', 100''), может быть захвачен в паре или аэрозоле, которые затем выходят из изделия для доставки вкусоароматического вещества через перфорационные отверстия 218 в колпачке 217 изделия для доставки вкусоароматического вещества.
Дополнительный приведенный для примера вариант реализации изделия 300 для доставки вкусоароматического вещества показан на ФИГ. 5, и такое изделие для доставки вкусоароматического вещества может быть, в частности, предназначено для или выполнено с возможностью добавления к мундштучному концу устройства доставки аэрозоля или аналогичного устройства. Со ссылкой на ФИГ. 5, изделие 300 для доставки вкусоароматического вещества согласно приведенному для примера варианту реализации может содержать наружную оболочку 310, проходящую вдоль продольной оси между дальним концом 311, включающим в себя по меньшей мере одно отверстие, и ближним концом 313, включающим в себя по меньшей мере одно отверстие, причем наружная оболочка образует в нем камеру 315. В варианте реализации по ФИГ. 5 дальний конец 311 включает в себя множество отверстий 312 в виде перфорационных отверстий через наружную оболочку 310, а ближний конец 313 включает в себя одно отверстие, которое покрыто мундштуком 320, который проходит вдоль ближнего конца наружной оболочки и также проходит вниз по продольной длине наружной оболочки в направлении дальнего конца, например, от примерно 5% до примерно 90%, от примерно 10% до примерно 75% или от примерно 15% до примерно 50% от общей продольной длины наружной оболочки. Мундштук 320 может быть образован из любого подходящего материала и может включать в себя отверстие 321 для рта, предназначенное для или выполненное с возможностью прохождения через него пара или аэрозоля. Отверстие 321 для рта может содержать множество проходных отверстий или может содержать сетку, экран или аналогичный элемент, подходящий для удержания в нем вкусоароматической подложки (100, 100', 100''). Мундштук 320 может быть съемным и/или сменным.
Как видно на ФИГ. 5, вкусоароматическая подложка, окруженная наружной пленкой 125, расположена в камере 315, хотя понятно, что вкусоароматическая подложка может быть расположена в камере без включения наружной пленки. Предпочтительно по меньшей мере одна удлиненная вкусоароматическая подложка (100, 100', 100'') расположена внутри камеры 315 наружной оболочки 310 таким образом, что продольная ось по меньшей мере одной удлиненной подложки по существу параллельна продольной оси наружной оболочки. Затем сформированное таким образом изделие 200 для доставки вкусоароматического вещества может быть предназначено для или выполнено с возможностью объединения с устройством доставки аэрозоля или аналогичным устройством, так что пар или аэрозоль, образованные в устройстве доставки, могут проходить через отверстия 312 в наружной оболочке 310 изделия 300 для доставки вкусоароматического вещества, и вкусоароматический материал, удерживаемый вкусоароматической подложкой (100, 100', 100''), может быть захвачен в паре или аэрозоле, который затем выходит из изделия для доставки вкусоароматического вещества через отверстие 321 в мундштуке 320 изделия для доставки вкусоароматического вещества. Таким образом, изделие 300 для доставки вкусоароматического вещества может быть частично вставлено в устройство доставки аэрозоля или аналогичное изделие. В частности, по меньшей мере часть наружной оболочки 310 может иметь форму и размер для вставки в картридж устройства доставки аэрозоля или аналогичного изделия. В качестве альтернативы, изделие 300 для доставки вкусоароматического вещества может включать в себя направляющую часть 327 вокруг дальнего конца 311 наружной оболочки 310, предназначенную для или выполненную с возможностью обеспечения скольжения изделия для доставки вкусоароматического вещества вокруг мундштучного конца устройства доставки аэрозоля или аналогичного изделия. Такая направляющая часть может при необходимости присутствовать с изделием 200 для доставки вкусоароматического вещества по ФИГ. 4.
Вкусоароматический материал может быть объединен со вкусоароматической подложкой (100, 100', 100'') до или после того, как вкусоароматическая подложка окружена необязательной наружной пленкой. Аналогично, вкусоароматическоий материал может быть объединен со вкусоароматической подложкой (100, 100', 100'') до или после добавления вкусоароматической подложки в наружную оболочку (210, 310) с образованием изделия для доставки вкусоароматического вещества. Например, вкусоароматическая подложка, уже расположенная внутри наружной оболочки, может содержать вкусоароматический материал в виде жидкости, введенной в нее через шприц.
Изделие (200, 300) для доставки вкусоароматического вещества предпочтительно полезно для придания желаемого вкусоароматического эффекта потоку газов. Таким образом, изделие (200, 300) для доставки вкусоароматического вещества может быть объединено с любым типом устройства, выполненным с возможностью обеспечения протекания потока газов. Это может включать в себя в приведенных для примера вариантах реализации устройство доставки аэрозоля, такое как дополнительно описано в настоящем документе, или имеющее различные конфигурации частей, но предназначенное для обеспечения той же функции воздействия на жидкость предшественника аэрозоля с образованием пара, который может быть захвачен в проходящем воздушном потоке и, таким образом, образовывать аэрозоль. Например, со ссылкой на ФИГ. 6, когда картридж 404 введен во взаимодействие с блоком питания, пользователь, осуществляющий затяжку через отверстие 428 на мундштучном конце картриджа, будет вызывать поступление воздуха через вход 418 для воздуха. Воздух может протекать через резервуар 444 и/или вокруг него и улавливать пар, который образуется при нагреве композиции предшественника аэрозоля в элементе 436 для переноса жидкости нагревателем 434, и, таким образом, образовывать аэрозоль, который выходит через отверстие 428. Таким образом, может быть предусмотрено один или более проходов для воздушного потока через устройство доставки аэрозоля. Как только что описано, нагреватель 434 может быть расположен по существу внутри прохода для воздушного потока так, чтобы образованный пар был эффективно доступен для уноса в воздухе, протекающем через картридж 404.
В некоторых вариантах реализации изделие (200, 300) для доставки вкусоароматического вещества, как описано в настоящем документе, может быть расположено по существу внутри прохода для воздушного потока. Например, в некоторых вариантах реализации, как показано на ФИГ. 6, изделие 200 для доставки вкусоароматического вещества может быть расположено внутри картриджа 425 вблизи его выступа. В дополнительных вариантах реализации изделие 300 для доставки вкусоароматического вещества может быть объединено с картриджем и функционировать по существу в качестве мундштука для устройства доставки аэрозоля. Изделие 300 для доставки вкусоароматического вещества, содержащее мундштук 320, может включать в себя вкусоароматическую подложку, расположенный в нем, и, таким образом, изделие для доставки вкусоароматического вещества, которое сформировано таким образом, может быть предназначено для или выполнено с возможностью объединения с другим изделием, таким как устройство доставки аэрозоля. В одном или более вариантах реализации изделие (200, 300) для доставки вкусоароматического вещества может быть предоставлено в виде отдельного блока, который может быть объединен с другими устройствами по желанию для добавления вкусоароматического вещества к не ароматизированному аэрозолю или обеспечения дополнительного вкусоароматического вещества для смешивания со вкусоароматическим веществом, уже обеспеченным парным устройством.
Устройства, содержащие вкусоароматические изделия по настоящему изобретению, обычно могут включать в себя ряд компонентов, расположенных внутри наружной оболочки или корпуса. Общая конструкция наружного корпуса или оболочки может варьироваться, и формат или конфигурация наружного корпуса, которая может задавать общий размер и форму устройства доставки аэрозоля, также может варьироваться. Как правило, удлиненный корпус, напоминающий по форме сигарету или сигару, может быть выполнен из единой цельной оболочки; или же удлиненный корпус может быть выполнен из двух или более отделяемых компонентов. Например, устройство доставки аэрозоля может содержать удлиненную оболочку или корпус, которые могут по существу иметь трубчатую форму и соответственно походить на форму обычной сигареты или сигары. Однако в других вариантах осуществления изобретения могут быть использованы различные другие формы и конфигурации (например, прямоугольная форма или форма брелока). Таким образом, устройство доставки аэрозоля, как описано в настоящем документе, может принимать любую желаемую конфигурацию.
В одном варианте реализации все компоненты устройства доставки аэрозоля расположены внутри одного наружного корпуса, который может быть определен как кожух или оболочка. В альтернативном варианте реализации устройство доставки аэрозоля может содержать две или более оболочек, которые соединены и являются разъемными. Например, устройство доставки аэрозоля может содержать управляющий корпус или блок питания, включающий в себя оболочку, содержащую один или более компонентов многократного использования (например, перезаряжаемую батарею и различную электронику для управления работой этого изделия), а также может содержать присоединенную с возможностью отсоединения оболочку, выполненную в виде сменной части (например, сменный картридж, содержащий вкусоароматические добавки). Более конкретные форматы, конфигурации и компоновки компонентов в цельной оболочке или в разъемной многокомпонентной оболочке будут очевидны в свете дальнейшего раскрытия изобретения, представленного в настоящем документе. Кроме того, различные конструкции устройства доставки аэрозоля и компоновки компонентов могут быть понятны после рассмотрения имеющихся в продаже электронных устройств доставки аэрозоля.
Предложенные в соответствии с настоящим изобретением устройства доставки аэрозоля могут содержать некоторую комбинацию источника питания (т.е. источника электропитания), по меньшей мере одного управляющего компонента (например, средства для приведения в действие, управления, регулирования и/или прекращения питания для выработки тепла, к примеру, за счет управления электрическим током, проходящим от источника питания к другим компонентам устройства доставки аэрозоля), нагревателя или тепловырабатывающего компонента (например, электрического резистивного или индуктивного нагревательного элемента или компонента, обычно называемого частью "атомайзера"), и композиции предшественника аэрозоля (например, обычно жидкости, способной вырабатывать аэрозоль при воздействии на нее достаточного количества тепла, такой как ингредиенты, обычно называемые "курительным соком", "жидкостью для электронных сигарет" и "соком для электронных сигарет"), и области или кончика мундштука для обеспечения возможности осуществления затяжки из устройства доставки аэрозоля с целью вдыхания аэрозоля (например, заданного пути для воздушного потока через изделие таким образом, что образуемый аэрозоль может быть извлечен через него при затяжке).
Выравнивание компонентов в пределах предложенного устройства доставки аэрозоля может варьироваться. В конкретных вариантах осуществления изобретения композиция предшественника аэрозоля может быть расположена возле конца устройства доставки аэрозоля, который может быть выполнен с возможностью размещения вблизи рта пользователя таким образом, чтобы максимально увеличить доставку аэрозоля пользователю. Тем не менее, не исключены и другие конфигурации. Обычно нагревательный элемент может быть расположен достаточно близко к композиции предшественника аэрозоля так, что тепло от нагревательного элемента может испарять предшественник аэрозоля (который может сам содержать одно или более вкусоароматических веществ, лекарственных препаратов или других добавок) и образовывать аэрозоль для доставки пользователю. Когда нагревательный элемент нагревает композицию предшественника аэрозоля, аэрозоль формируется, высвобождается, или образуется в физической форме, подходящей для вдыхания потребителем. Следует отметить, что указанные выше термины следует считать взаимозаменяемыми, так что формы указанного термина, такие как «высвобождать, высвобождение, высвобождает или высвобожденный», включают в себя формы, такие как «формировать или создавать, формирование или создание, формирует или создает и сформированный или созданный». В частности, пригодное для вдыхания вещество высвобождается в виде пара или аэрозоля, или их смеси, причем такие термины также являются взаимозаменяемыми в настоящей заявке за исключением случаев, в которых указано иное.
Как указано выше, устройство доставки аэрозоля может содержать батарею и/или другой источник электропитания (например, конденсатор) для подачи электрического тока, достаточного для обеспечения различных функциональных возможностей устройства доставки аэрозоля, таких как питание нагревателя, питание систем управления, питание индикаторов и т.п. Источник питания может быть выполнен в соответствии с различными вариантами реализации. В одном примере источник питания выполнен с возможностью подачи достаточной энергии для быстрого нагревания нагревательного элемента с целью образования аэрозоля и снабжения энергией устройства доставки аэрозоля для его использования в течение необходимого периода времени. Источник питания может иметь размер, пригодный для удобного размещения в устройстве доставки аэрозоля таким образом, что устройством доставки аэрозоля можно удобно пользоваться. Кроме того, в одном варианте осуществления источник питания выполнен достаточно легким и не препятствует процессу курения.
Более конкретные форматы, конфигурации и компоновки компонентов в пределах устройства доставки аэрозоля в соответствии с настоящим изобретением будут очевидны в свете дальнейшего раскрытия изобретения, представленного ниже. Кроме того, выбор различных компонентов устройства доставки аэрозоля может быть понятен после рассмотрения имеющихся в продаже устройств доставки аэрозоля. Кроме того, расположение компонентов в устройстве доставки аэрозоля может быть также понятно после рассмотрения имеющихся в продаже электронных устройств доставки аэрозоля. Примеры имеющихся в продаже продуктов, для которых их компоненты, способы их работы, материалы, включенные в них, и/или другие их атрибуты могут быть включены в устройства в соответствии с настоящим изобретением, а также производители, разработчики и/или патентообладатели компонентов и связанных технологий, которые могут быть использованы в устройстве доставки аэрозоля в соответствии с настоящим изобретением, описаны в патентной заявке США №15/222 615, поданной 28 июля 2016 г., под авторством Watson и др., которая полностью включена в настоящую заявку посредством ссылки.

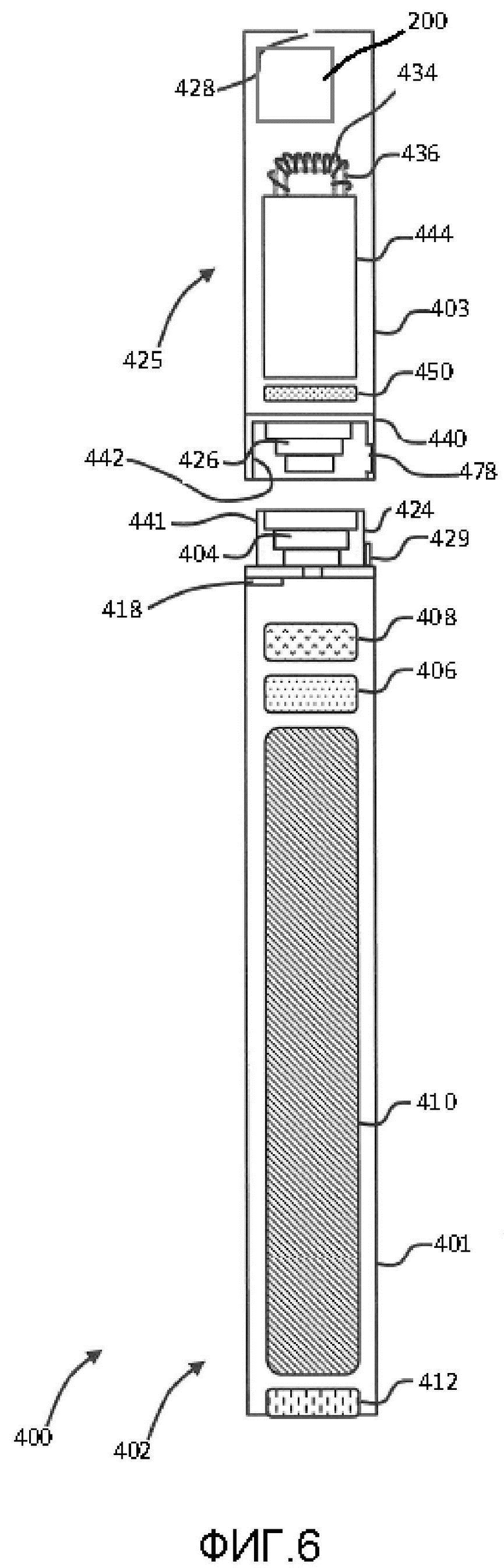

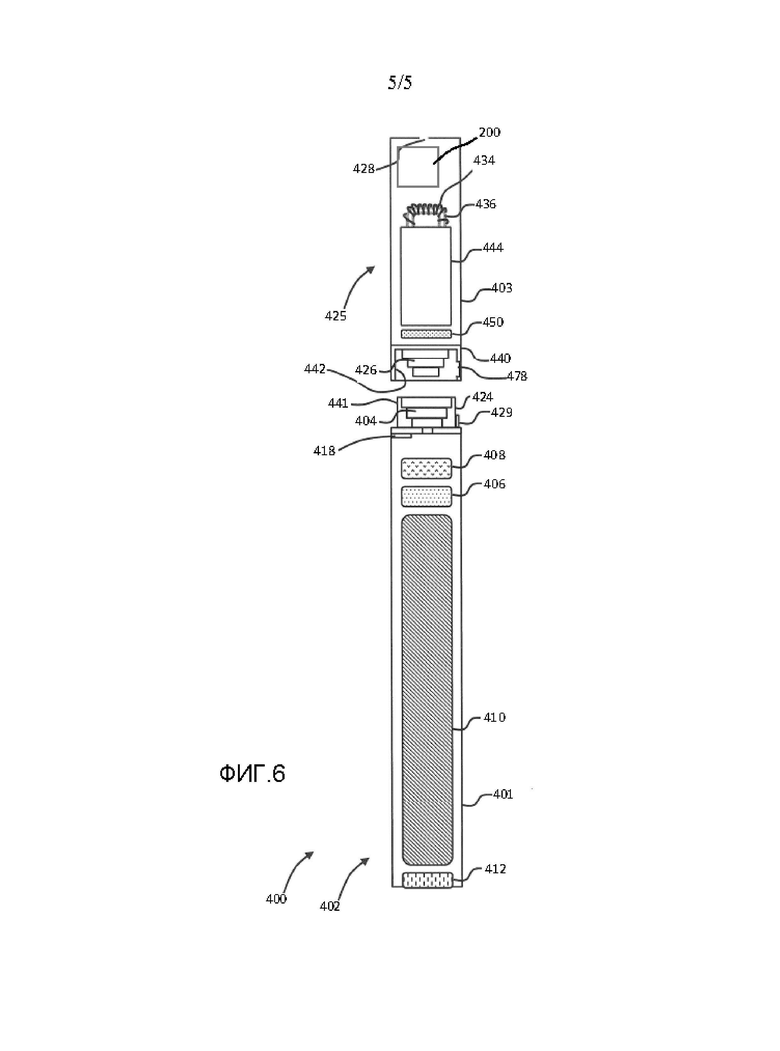

Один пример реализации устройства 400 доставки аэрозоля, иллюстрирующий компоненты, которые могут быть использованы в устройстве доставки аэрозоля согласно раскрытию настоящего изобретения, представлен на ФИГ. 6. Как видно на виде с частичным разрезом, устройство 400 доставки аэрозоля может содержать блок 402 питания и картридж 404, которые могут быть выровнены с обеспечением возможности работы постоянно или с возможностью рассоединения. Взаимодействие блока 402 питания с картриджем 404 может представлять собой плотную посадку (как показано), резьбовое взаимодействие, посадку с натягом, магнитное взаимодействие или тому подобное. В частности, могут быть использованы компоненты соединения, такие как описаны далее в настоящем документе. Например, блок питания может включать в себя соединительный элемент, который выполнен с возможностью взаимодействия с соединителем на картридже.
В конкретных вариантах реализации блок 402 питания и/или картридж 404 могут быть названы как одноразовые или как многоразового применения. Например, блок питания может иметь сменную батарею или перезаряжаемую батарею и, таким образом, может быть скомбинирован с зарядным устройством любого типа, включая соединение с типичной электрической сетью, соединение с автомобильным зарядным устройством (т.е. приемным гнездом прикуривателя) и соединение с компьютером, такое как посредством кабеля универсальной последовательной шины (USB). Например, переходник, включающий USB-разъем на одном конце и разъем блока питания на противоположном конце, раскрыт в публикации заявки на патент США №2014/0261495 под авторством Novak и др., которая полностью включена в настоящий документ посредством ссылки. Кроме того, согласно некоторым вариантам реализации картридж может содержать одноразовый картридж, как описано в Патенте США №8,910,639 (Chang и др.), который посредством ссылки полностью включен в настоящий документ.
Как показано на ФИГ. 6, блок 402 питания может быть образован из оболочки 401 блока питания, которая может содержать управляющий компонент 406 (например, печатную монтажную плату (РСВ), интегральную схему, компонент памяти, микроконтроллер и тому подобное), датчик 408 расхода, батарею 410 и с вето излучающий диод 412, и такие компоненты могут быть выровнены различным образом. Дополнительные индикаторы (например, тактильные компоненты обратной связи, слуховые компоненты обратной связи или тому подобное) могут содержаться в дополнение к или как альтернатива СИД. Дополнительные характерные типы компонентов, которые подают визуальные сигналы или индикаторы, такие как компоненты светоизлучающих диодов, а также их конструкция и использование описаны в патентах США №5,154,192 под авторством Sprinkel и др., №8,499,766 под авторством Newton и №8,539,959 под авторством Scatterday, и в публикации патента США №2015/0020825 под авторством Galloway и др. и в публикации патента США №2015/0216233 под авторством Sears и др., которые включены в настоящий документ посредством ссылки.
Картридж 404 может быть образован оболочкой 403 картриджа, заключающей в себя резервуар 444, сообщающийся по текучей среде с элементом 436 для переноса жидкости, выполненным с возможностью фитильного переноса или иной транспортировки композиции предшественника аэрозоля, хранимой в кожухе резервуара, к нагревателю 434. Элемент для переноса жидкости может быть образован из одного или более материалов, выполненных с возможностью переноса жидкости, например, за счет капиллярного действия. Элемент для переноса жидкости может быть образован, например, из волокнистых материалов (например, органического хлопка, ацетилцеллюлозы, регенерированной целлюлозной ткани, стекловолокна), пористой керамики, пористого углерода, графита, пористого стекла, спеченых стеклянных шариков, спеченых керамических шариков, капиллярных трубок или тому подобное. Таким образом, элемент для переноса жидкости может быть любым материалом, который содержит сеть открытых пор (т.е. множество пор, которые связаны между собой так, что текучая среда может протекать из одной поры в другую во множестве направлений через элемент).
Для формирования резистивного нагревательного элемента 434 могут быть использованы различные варианты реализации материалов, выполненных с возможностью выработки тепла при пропускании через них электрического тока. Примеры материалов, из которых может быть выполнена проволочная катушка, включают фехраль (FeCrAl), нихром, дисилицид молибдена (MoSi2), силицид молибдена (MoSi), дисилицид молибдена легированный алюминием (Mo(Si,Al)2), титан, платину, серебро, палладий, графит и материалы на основе графита (например, пеноматериалы и нити на основе углерода), а также керамику (например, керамику с положительным или отрицательным температурным коэффициентом). Аналогичным образом могут быть использованы и другие варианты реализации нагревательного элемента. Например, металлическая сетка может быть расположена вокруг цилиндрического фитиля, или лентообразная металлическая сетка может быть расположена на лентообразном или листообразном фитиле Например, нагревательный элемент может быть выполнен с возможностью нагрева композиции предшественника аэрозоля, расположенной внутри элемента транспортировки жидкости, посредством нагрева излучением, как описано в публикации патентной заявки США №2017/0020193, поданной 3 декабря 2015 г., которая включена в настоящую заявку посредством ссылки В других вариантах реализации нагревательный элемент может быть выполнен с возможностью нагрева композиции предшественника аэрозоля посредством индукционного нагрева, как описано в публикации патентной заявки США №2017/0127722, поданной 6 ноября 2015 г., которая полностью включена в настоящую заявку посредством ссылки. В настоящем устройстве доставки аэрозоля могут быть использованы различные компоненты нагревателя. В различных вариантах осуществления может быть использован один или более микронагревателей или подобных твердотельных нагревателей. Микронагреватели и атомайзеры, содержащие микронагреватели, подходящие для использования в предложенных устройствах, описаны в патенте США №8,881,737 под авторством Collett и др., который включен в настоящий документ посредством ссылки.
Отверстие 428 может находиться в оболочке 403 картриджа (например, на кончике мундштука), чтобы обеспечить выход образованного аэрозоля из картриджа 404. Такие компоненты представляют собой типичный пример компонентов, которые могут присутствовать в картридже и не предназначены для ограничения объема компонентов картриджа, охватываемых раскрытием настоящего изобретения.
Картридж 404 также может содержать один или более электронных компонентов 450, которые могут содержать интегральную схему, компонент памяти, датчик или тому подобное. Электронный компонент 450 может быть выполнен с возможностью связи с компонентом 406 управления и/или с внешним устройством посредством проводных или беспроводных средств. Электронный компонент 450 может быть расположен в любом месте в картридже 404 или его основании 440.
Хотя компонент 406 управления и датчик 408 потока показаны отдельно, следует понимать, что компонент управления и датчик потока могут быть скомбинированы на электронной монтажной плате с прикрепленным непосредственно к ней датчиком потока воздуха. Кроме того, электронная монтажная плата может быть расположена горизонтально относительно иллюстрации по ФИГ. 6, на которой электронная монтажная плата может быть продольно параллельна центральной оси блока питания. В некоторых вариантах реализации датчик потока воздуха может содержать свою собственную монтажную плату или другой основной элемент, к которому он может быть прикреплен. В некоторых вариантах реализации может быть использована гибкая монтажная плата. Гибкая монтажная плата может быть выполнена в различных формах, включая по существу трубчатые формы.
Блок 402 питания и картридж 404 могут содержать компоненты, выполненные с возможностью способствования взаимодействию по текучей среде друг с другом. Как показано на ФИГ. 6, блок 402 питания может содержать элемент 424 сопряжения, имеющий в себе полость 425. Картридж 404 может содержать основание 440, выполненное с возможностью взаимодействия с элементом 424 сопряжения и может включать выступ 441, выполненный с возможностью встраивания в полость 425. Такое взаимодействие может способствовать устойчивому соединению между блоком 402 питания и картриджем 404 и установлению электрического соединения между батареей 410 и управляющим компонентом 406 в блоке питания и нагревателем 434 в картридже. Кроме того, оболочка 401 блока питания может содержать вход 418 для воздуха, который может представлять собой выемку в оболочке, в которой он соединен с элементом 424 сопряжения, что обеспечивает прохождение воздуха из окружающей среды вокруг элемента сопряжения в оболочку, где он затем проходит через полость 425 элемента сопряжения в картридж через выступ 441.
Элемент сопряжения и основание, пригодные для использования согласно раскрытию настоящего изобретения, описаны в публикации патента США №2014/0261495 под авторством Novak и др., раскрытие которой включено в настоящий документ посредством ссылки. Например, элемент сопряжения, как показано на ФИГ. 6, может образовывать наружную периферию 426, выполненную с возможностью сопряжения с внутренней периферией 442 основания 440. В одном варианте реализации внутренняя периферия основания может иметь радиус, по существу равный или незначительно превышающий радиус внешней периферии элемента сопряжения. Кроме того, элемент 424 сопряжения может образовывать один или более выступов 429 на наружной периферии 426, выполненных с возможностью взаимодействия с одним или более углублениями 478, образованными на внутренней периферии основания. Однако для соединения основания с элементом сопряжения могут быть использованы различные другие варианты реализации конструкций, форм и компонентов. В некоторых вариантах реализации соединение между основанием 440 картриджа 404 и элементом 424 сопряжения блока 402 питания может быть по существу постоянным, тогда как в других вариантах реализации указанное соединение между ними может быть разъемным, так что, например, блок питания может быть повторно использован с одним или более дополнительными картриджами, которые могут быть одноразовыми и/или многоразовыми.
В некоторых вариантах реализации реализаций устройство 400 доставки аэрозоля может быть по существу стержнеобразным или по существу трубчатой формы или по существу цилиндрической формы. В других вариантах реализации охвачены другие формы и размеры, например, прямоугольные или треугольные в поперечном сечении, многогранные формы или тому подобное. В частности, блок 402 питания может быть не стержнеобразным, а может быть по существу прямоугольным, круглым или иметь некоторую другую форму. Аналогично, блок 402 питания может быть существенно больше блока питания, который, как ожидается, будет иметь размер обычной сигареты.
Резервуар 444, показанный на ФИГ. 6, может представлять собой контейнер (например, образованный стенками, по существу непроницаемыми для композиции предшественника аэрозоля) или волокнистый резервуар. Стенки контейнеров могут быть гибкими и складными. В качестве альтернативы стенки контейнера могут быть по существу жесткими. Резервуар контейнера может называться емкостью. Кроме того, волокнистый материал может быть обеспечен по меньшей мере в части контейнера. В примерах реализации резервуар 444 может содержать один или более слоев нетканого волокна и может быть по существу образован в форме трубки, охватывающей внутреннюю часть оболочки 403 картриджа. Композиция предшественника аэрозоля может удерживаться в резервуаре 444. Жидкие компоненты, например, могут удерживаться резервуаром 444 с возможностью сорбции (т.е. когда резервуар 444 содержит волокнистый материал). Резервуар 444 может быть соединен по текучей среде с элементом 436 для переноса жидкости. В данном примере элемент 436 для переноса жидкости может переносить композицию предшественника аэрозоля, хранимую в резервуаре 444, посредством капиллярного действия к нагревательному элементу 434, который в данном варианте реализации представляет собой спираль из металлической проволоки. Как правило, нагревательный элемент 434 расположен в устройстве для нагрева с элементом 436 для переноса жидкости.
В условиях применения, когда пользователь осуществляет затяжку на изделии 400, воздушный поток обнаруживается датчиком 408 потока, и нагревательный элемент 434 активируется и компоненты композиции предшественника аэрозоля испаряются нагревательным элементом 434. Осуществление затяжки через мундштучный конец изделия 400 вызывает вход воздуха из окружающей среды во вход 418 для воздуха и его проход через полость 425 в элементе 424 сопряжения и центральное отверстие в выступе 441 основания 440. В картридже 404 втянутый воздух смешивается с образующимся паром с образованием аэрозоля. Аэрозоль уносится, отсасывается или иным способом отводится от нагревательного элемента 434 и выходит из мундштучного отверстия 428 на мундштучном конце изделия 400.
В устройство доставки аэрозоля может быть включен элемент ввода. Для обеспечения пользователю возможности управлять функциями устройства и/или для вывода информации пользователю может быть включено устройство ввода данных. Любой компонент или комбинация компонентов могут использоваться в качестве ввода данных для управления функцией устройства. Например, могут быть использованы одна или более нажимных кнопок, как описано в публикации США №2015/0245658 под авторством Worm и др., которая включена в настоящий документ посредством ссылки. Аналогично, может быть использован сенсорный экран, как описано в заявке на патент США №14/643,626, поданной 10 марта 2015 года под авторством Sears и др., которая включена в настоящий документ посредством ссылки. В качестве дополнительного примера компоненты, выполненные с возможностью распознавания жестов на основе заданных движений устройства доставки аэрозоля, могут использоваться в качестве устройства ввода. См. публикацию США №2016/0158782 под авторством Henry и др., которая включен в настоящий документ посредством ссылки.
В некоторых вариантах реализации устройство ввода данных может содержать компьютер или вычислительное устройство, такое как смартфон или планшет. В частности, устройство доставки аэрозоля может быть соединено с компьютером или другим устройством с помощью проводов, например, путем использования шнура USB или аналогичного протокола. Устройство доставки аэрозоля также может осуществлять связь с компьютером или другим устройством, действующим в качестве устройства ввода данных, посредством беспроводной связи. См. например, системы и способы управления устройством посредством запроса на считывание, как описано в публикации США №2016/0007561 под авторством Ampolini и др., раскрытие которой включено в настоящий документ посредством ссылки. В таких вариантах реализации приложение или другая компьютерная программа могут быть использованы в сочетании с компьютером или другим вычислительным устройством для ввода команд управления в устройство доставки аэрозоля, причем такие команды управления включают, например, способность образовывать аэрозоль определенного состава путем выбора содержания никотина и/или содержания дополнительных вкусоароматических веществ, подлежащих включению.
Различные компоненты устройства доставки аэрозоля согласно настоящему изобретению могут быть выбраны из компонентов, описанных в уровне техники и имеющихся в продаже. Примеры аккумуляторов, которые могут быть использованы согласно настоящему изобретению, описаны в публикации заявки на патент США №2010/0028766 под авторством Peckerar и др., раскрытие которой полностью включено в настоящий документ посредством ссылки.
Устройство доставки аэрозоля может содержать датчик или чувствительный элемент для управления подачей электроэнергии к тепловырабатывающему элементу, когда требуется выработка аэрозоля (например, во время затяжки в процессе эксплуатации). Таким образом, например, обеспечен метод или способ отключения подачи питания к тепловырабатывающему элементу, когда устройство доставки аэрозоля не задействовано в процессе эксплуатации, и для включения подачи питания для приведения в действие или запуска выработки тепла посредством тепловырабатывающего элемента во время затяжки. Дополнительные характерные типы чувствительных и обнаруживающих механизмов, их структура и конфигурация, их компоненты и общие способы их работы описаны в патенте США №5,261,424 под авторством Sprinkel, Jr., в патенте США №5,372,148 под авторством McCafferty и др., и в РСТ № WO 2010/003480 под авторством Flick, которые включены в настоящий документ посредством ссылки.
Устройство доставки аэрозоля наиболее предпочтительно имеет в своем составе механизм управления для управления количеством электроэнергии, подаваемой к тепловырабатывающему элементу в процессе затяжки. Характерные типы электронных компонентов, их структура и конфигурация, их признаки и общие способы их работы описаны в патенте США №4,735,217 под авторством Gerth и др., в патенте США №4,947,874 под авторством Brooks и др., в патенте США №5,372,148 под авторством McCafferty и др., в патенте США №6,040,560 под авторством Fleischhauer и др., в патенте США №7,040,314 под авторством Nguyen и др., в патенте США №8,205,622 под авторством Pan, в публикации заявки на патент США №2009/0230117 под авторством Fernando и др., в публикации заявки на патент США №2014/0060554 под авторством Collet и др., в публикации заявки на патент США №2014/0270727 под авторством Ampolini и др., и в публикации заявки на патент США №2015/0257445 под авторством Henry и др., которые полностью включены в настоящий документ посредством ссылки.
Характерные типы подложек, резервуаров или других компонентов для поддержки предшественника аэрозоля описаны в патенте США №8,528,569 под авторством Newton, в публикациях патента США №2014/0261487 под авторством Chapman и др., №2014/0059780 под авторством Davis и др., и в публикации США №2015/0216232 под авторством Bless и др., которые включены в настоящий документ посредством ссылки. Также различные впитывающие материалы, а также конструкция и работа данных впитывающих материалов в определенных типах электронных сигарет приведены в патенте США №8,910,640 под авторством Sears и др., который включен в настоящий документ посредством ссылки.
Для систем доставки аэрозоля, которые охарактеризованы как электронные сигареты, композиция предшественника аэрозоля наиболее предпочтительно включает табак или компоненты, полученные из табака. С одной стороны, табак может быть представлен в виде частей или кусочков табака, таких как тонкоизмельченная, измельченная или порошкообразная табачная пластинка. С другой стороны, табак может быть представлен в виде экстракта, такого как высушенный распылением экстракт, который включает в себя многие водорастворимые компоненты табака. В качестве альтернативы, табачные экстракты могут иметь форму экстрактов с относительно высоким содержанием никотина, которые также содержат незначительные количества других экстрагированных компонентов, полученных из табака. В другом отношении компоненты, полученные из табака, могут быть предоставлены в относительно чистой форме, такие как определенные ароматизирующие вещества, которые получены из табака. Еще в одном случае, компонент, который получен из табака и который может быть использован в высоко очищенной или по существу чистой форме, представляет собой никотин (например, никотин фармацевтической степени чистоты).
Композиция предшественника аэрозоля, также называемая композицией предшественника пара, может содержать различные компоненты, включая, к примеру, многоатомный спирт (например, глицерин, пропиленгликоль или их смесь), никотин, табак, экстракт табака и/или ароматизаторы. Характерные типы компонентов и составов предшественника аэрозоля также известны и охарактеризованы в патенте США №7,217,320 под авторством Robinson и в публикациях заявок на патент США №2013/0008457 под авторством Zheng и др.; №2013/0213417 под авторством Chong и №2014/0060554 под авторством Collett и др.; №2015/0020823 под авторством Lipowicz и др.; и №2015/0020830 под авторством Koller, а также WO 2014/182736 под авторством Bowen и др., раскрытия которых включены в настоящий документ посредством ссылки. Другие предшественники аэрозоля, которые могут быть использованы, включают предшественники аэрозоля, которые включены в продукт VUSE® компании R. J. Reynolds Vapor Company, в продукт BLU™ компании Lorillard Technologies, в продукт MISTIC MENTHOL компании Mistic Ecigs и в продукт VYPE компании CN Creative Ltd. Также предпочтительны так называемые «дымовые соки» для электронных сигарет, которые доступны от компании Johnson Creek Enterprises LLC.
Количество предшественника аэрозоля, который включен в систему доставки аэрозоля, является таким, что вырабатывающее аэрозоль средство обладает приемлемыми сенсорными и требуемыми эксплуатационными характеристиками. Например, особенно предпочтительно, чтобы для обеспечения выработки видимого основного аэрозоля было использовано достаточное количество материала, образующего аэрозоль (например, глицерин и/или пропиленгликоль и/или вода), что во многих отношениях напоминает появление табачного дыма. В некоторых вариантах реализации может быть предпочтительно, чтобы материал, образующий аэрозль, был обеспечен с достаточно низкой вязкостью для более легкого смешивания со вкусоароматическим веществом, обеспеченным из имеющегося устройства для доставки вкусоароматического вещества. Например, в некоторых вариантах реализации композиция предшественника аэрозоля, используемая с устройством для доставки вкусоароматического вещества, как описано, может включать в себя менее 70%, менее 65% или менее 60% по массе глицерина. Количество предшественника аэрозоля внутри вырабатывающей аэрозоль системы может зависеть от факторов, таких как количество затяжек, желаемых на вырабатывающем аэрозоль средстве. Как правило, количество предшественника аэрозоля, содержащегося в системе доставки аэрозоля, в частности, в генерирующей аэрозоль части, составляет менее чем примерно 2 г, в целом менее чем примерно 1,5 г, часто менее чем примерно 1 г и часто менее чем примерно 0,5 г. При необходимости, однако, могут быть использованы более крупные количества композиции предшественника аэрозоля.
В некоторых вариантах реализации предшественник аэрозоля может быть по существу неароматизированным и/или может явно исключать выделенный ароматизатор. Таким образом, может быть получен неароматизированный аэрозоль, и полученный аэрозоль может быть подвержен ароматизации только в присутствии вкусоароматического материала во вкусоароматической подложке или на ней (100, 100', 100''). Альтернативно, предшественник аэрозоля может включать вкусоароматическое вещество, и ароматизированный аэрозоль, который получают из предшественника аэрозоля, может подвергаться дополнительной ароматизации за счет наличия вкусоароматического материала во вкусоароматической подложке или на ней (100, 100', 100''). Таким образом, могут быть обеспечены уникальные вкусоароматические комбинации. Аналогично, вкусоароматическая подложка (100, 100', 100'') может включать в себя множество различных ароматизаторов (например, два, три, четыре или даже более), которые могут быть предоставлены в желаемых комбинациях для обеспечения желаемого ароматизирующего эффекта для аэрозоля.
Другие признаки, средства управления или компоненты, которые могут содержаться в системах доставки аэрозоля согласно раскрытию настоящего изобретения, описаны в патенте США №5,967,148 под авторством Harris и др., в патенте США №5,934,289 под авторством Watkins и др., в патенте США №5,954,979 под авторством Counts и др., в патенте США №6,040,560 под авторством Fleischhauer и др., в патенте США №8,365,742 под авторством Hon, в патенте США №8,402,976 под авторством Fernando и др., в публикации патента США №2010/0163063 под авторством Fernando и др., в публикации патента США №2013/0192623 под авторством Tucker и др., в публикации патента США №2013/0298905 под авторством Leven и др., в публикации патента США №2013/0180553 под авторством Kim и др., в публикации патента США №2014/0000638 под авторством Sebastian и др., в публикации патента США №2014/0261495 под авторством Novak и др., и в публикации патента США №2014/0261408 под авторством DePiano и др., которые включены в настоящий документ посредством ссылки.
Вышеприведенное описание использования изделия может быть применено к различным вариантам реализаций, описанным в настоящем документе, посредством незначительных преобразований, которые могут быть очевидны специалисту в данной области техники в свете дополнительного раскрытия, представленного в настоящем документе. Однако, вышеприведенное описание использования не ограничивает применение изделия, а представлено с целью соответствия всем необходимым требованиям раскрытия настоящего изобретения. Любой из элементов, показанных в изделии, как показано на ФИГ. 6, или иным способом описанных выше, может быть включен в устройство доставки аэрозоля согласно раскрытию настоящего изобретения. Например, картридж для устройства доставки аэрозоля согласно вариантам осуществления настоящего изобретения может включать в себя кожух картриджа, имеющий мундштучный конец, резервуар, включающий в себя композицию предшественника аэрозоля, нагреватель, выполненный с возможностью испарения композиции предшественника аэрозоля, и изделие для доставки вкусоароматического вещества, как иначе описано в настоящем документе, введенное во взаимодействие с картриджем таким образом, что по меньшей мере дальний конец наружной оболочки взаимодействует с мундштучным концом кожуха картриджа. Например, изделие для доставки вкусоароматического вещества может быть целиком или полностью вставлено в картридж. В качестве другого примера, изделие для доставки вкусоароматического вещества может быть частично вставлено в картридж (например, дальний конец наружной оболочки изделия для доставки вкусоароматического вещества может быть вставлен в картридж). В качестве дополнительного примера, изделие для доставки вкусоароматического вещества может быть прикреплено к картриджу, например, путем скольжения по концу картриджа.
Изделие для доставки вкусоароматического вещества может быть предназначено для или выполнено с возможностью обеспечения одного вкусоароматического вещества или множества различных вкусоароматических веществ. В некоторых вариантах реализации изделие для доставки вкусоароматического вещества или устройство, с которым может быть объединено изделие для доставки вкусоароматического вещества, может быть предназначено для или выполнено с возможностью обеспечения управления воздушным потоком через вкусоароматическую подложку и, таким образом, предоставления пользователю возможности выбора желаемого вкусоароматического вещества. Например, в заявке на патент США №15/935, 105, поданной 26 марта 2018 года, раскрытие которой включено в настоящий документ посредством ссылки, описано использование контроллера для воздушного потока для направления потока воздуха, который может быть связан с осуществлением пользователем затяжки на мундштуке, выборочно через одну или более вкусоароматических частей или вокруг них.
В одном или более вариантах реализации настоящего изобретения изделие для доставки вкусоароматического вещества может быть обеспечено в качестве «независимого» элемента, который может быть обеспечен для использования с различными устройствами, в которых желательно захватывать частицы или капли вкусоароматической жидкости в проходящий поток газов. Например, небулайзеры, устройства аэрозолизации, устройства доставки лекарственного препарата, курительные изделия с нагревом, но без горения (heat-not-burn, HNB), табачные продукты, нагреваемые с помощью углерода (carbon tobacco heated products, CTHP), табачные продукты, нагреваемые электричеством (electric tobacco heated products, ETHP), и тому подобное, могут иметь преимущество от включения изделия для доставки вкусоароматического вещества, описанного в настоящем документе. Соответственно, следует понимать, что описание изделия для доставки вкусоароматического вещества в комбинации с устройством доставки аэрозоля является только примером для полного раскрытия изобретения, и использование изделия для доставки вкусоароматического вещества следует рассматривать как ограниченное комбинацией с устройствами доставки аэрозоля.
В другом аспекте настоящее изобретение может быть направлено на наборы, которые обеспечивают разнообразные компоненты, как описано в настоящем документе. Например, набор может содержать управляющий корпус с одним или более картриджами. Набор может также содержать управляющий корпус с одним или более зарядными компонентами. Набор может также содержать управляющий корпус с одной или более батареями. Набор может также содержать управляющий корпус с одним или более картриджами и одним или более зарядными компонентами и/или одной или более батареями. В дополнительных вариантах реализации набор может содержать множество картриджей. Набор может также содержать множество картриджей и одну или более батарей и/или один или более зарядных компонентов. Наборы могут также включать в себя футляр (или другой компонент упаковки, переноски или хранения), в котором размещены один или более дополнительных компонентов набора. Футляр может быть многоразовым твердым или мягким контейнером. Кроме того, футляр может представлять собой просто коробку или другую упаковочную конструкцию. В дополнительных вариантах реализации раскрытые наборы могут содержать мундштук, как описано в настоящем документе, и одно или более изделий доставки вкусоароматического вещества, как описано в настоящем документе. Кроме того, наборы могут содержать множество мундштуков, упакованных вместе для одноразового использования с устройством доставки аэрозоля. Кроме того, наборы могут включать в себя один или более мундштуков и одно или более изделий доставки вкусоароматического вещества и/или один или более картриджей, как описано в настоящем документе.
Предшествующее описание использования устройства может быть применено к различным вариантам осуществления изобретения, описанным в настоящей заявке, с незначительными модификациями, что может быть очевидно для специалистов в данной области техники в свете дополнительного описания, представленного в настоящей заявке. Однако, вышеприведенное описание использования не ограничивает применение изделия, а представлено с целью соответствия всем необходимым требованиям раскрытия настоящего изобретения.
Множество модификаций и других вариантов осуществления настоящего изобретения могут быть очевидными для специалиста в данной области техники после ознакомления с настоящим изобретением, представленным в приведенных выше описаниях и сопроводительных чертежах. Таким образом, следует отметить, что настоящее изобретение не должно ограничиваться конкретными описанными в настоящей заявке вариантами осуществления, и что модификации и другие варианты осуществления включены в объем охраны настоящего изобретения, определенный пунктами приложенной формулы. Несмотря на то, что в настоящей заявке используются конкретные термины, они использованы только в общем и описательном смысле, а не в целях ограничения.
Изобретение относится к изделию для доставки вкусоароматического вещества, картриджу и/или устройству доставки аэрозоля, которое включает в себя такое изделие для доставки вкусоароматического вещества или его компонент. Изделие для доставки вкусоароматического вещества включает в себя вкусоароматическую подложку, которая может быть образована из пористого материала, имеющего постепенно изменяющуюся пористость по меньшей мере по его части. Вкусоароматическая подложка также включает в себя удерживаемый таким образом вкусоароматический материал. Вкусоароматическая подложка может быть расположена внутри наружной оболочки изделия для доставки вкусоароматического вещества, и изделие для доставки вкусоароматического вещества может быть расположено в любом месте внутри устройства доставки аэрозоля (или мундштука, или картриджа устройства доставки аэрозоля), при этом вкусоароматическая подложка, удерживающая вкусоароматический материал, может контактировать с газообразным потоком, таким как поток пара и/или поток аэрозоля, образованный в устройстве доставки аэрозоля, так что вкусоароматический материал может быть захвачен в потоке пара и/или потоке аэрозоля. Изобретение позволяет создать картридж, выполненный с возможностью добавления одного или более вкусоароматических веществ в композицию предшественника аэрозоля по желанию пользователя. 4 н. и 18 з.п. ф-лы, 14 ил.
1. Изделие для доставки вкусоароматического вещества, содержащее:
наружную оболочку, проходящую вдоль продольной оси между дальним концом, включающим в себя по меньшей мере одно отверстие, и ближним концом, включающим в себя по меньшей мере одно отверстие, причем наружная оболочка образует в нем камеру;
по меньшей мере одну вкусоароматическую подложку, образованную из пористого материала и проходящую вдоль продольной оси между первым концом и противоположным вторым концом, причем указанная по меньшей мере одна вкусоароматическая подложка расположена внутри камеры наружной оболочки таким образом, что продольная ось указанной по меньшей мере одной подложки параллельна продольной оси наружной оболочки;
пленку, окружающую по меньшей мере одну вкусоароматическую подложку; и
вкусоароматический материал, удерживаемый вкусоароматической подложкой.
2. Изделие для доставки вкусоароматического вещества по п. 1, в котором пленка образована из полимерного материала.
3. Изделие для доставки вкусоароматического вещества по п. 2, в котором полимерный материал выбран из группы, состоящей из полиэфиров, ацеталей, поликарбонатов, целлюлоз, поливинилиденфторида (ПВДФ), полиэтилена низкой плотности (ПЭНП), полиэтилена высокой плотности (ПЭВП), поливинилхлорида (ПВХ), политетрафторэтилена (ПТФЭ), полимолочной кислоты (ПМК), полиэтилентерефталата (ПЭТ) и их комбинаций.
4. Изделие для доставки вкусоароматического вещества по п. 1, в котором пленка образована из материала, выбранного из группы, состоящей из бумажной фольги, фильтровальной бумаги, керамики, алюминия и их комбинаций.
5. Изделие для доставки вкусоароматического вещества по п. 1, в котором пленка имеет толщину от 2 микрон до 500 микрон.
6. Изделие для доставки вкусоароматического вещества по любому из пп. 1-5, в котором по меньшей мере одна вкусоароматическая подложка имеет постепенно изменяющуюся пористость по толщине ее стенки.
7. Изделие для доставки вкусоароматического вещества по любому из пп. 1-5, в котором пористый материал, образующий по меньшей мере одну вкусоароматическую подложку, представляет собой полимерный материал.
8. Изделие для доставки вкусоароматического вещества по п. 7, в котором полимерный материал выбран из группы, состоящей из полиэфирсульфона, полипропилена, полиэтилена, полиэфира, нейлона, полимолочной кислоты (ПМК), нитрата целлюлозы, регенерированной целлюлозы, ацетилцеллюлозы, диоксида кремния, хлопка и их комбинаций.
9. Изделие для доставки вкусоароматического вещества по любому из пп. 1-8, в котором выполнены одно или более из следующих условий:
по меньшей мере одна вкусоароматическая подложка выполнена в форме листа со складками;
по меньшей мере одна вкусоароматическая подложка выполнена в форме собранного листа;
по меньшей мере одна вкусоароматическая подложка выполнена в форме прокатанного листа;
по меньшей мере одна вкусоароматическая подложка содержит один или более стержней;
по меньшей мере одна вкусоароматическая подложка содержит одну или более трубок.
10. Изделие для доставки вкусоароматического вещества по любому из пп. 1-9, также содержащее мундштук, выполненный с возможностью взаимодействия с ближним концом наружной оболочки.
11. Изделие для доставки вкусоароматического вещества по любому из пп. 1-9, в котором по меньшей мере часть наружной оболочки имеет форму и размер для вставки в картридж устройства доставки аэрозоля.
12. Картридж для устройства доставки аэрозоля, содержащий:
кожух картриджа, имеющий мундштучный конец;
резервуар, включающий в себя композицию предшественника аэрозоля;
нагреватель, выполненный с возможностью испарения композиции предшественника аэрозоля; и
изделие для доставки вкусоароматического вещества по любому из пп. 1-9, введенное во взаимодействие с картриджем таким образом, что по меньшей мере дальний конец наружной оболочки введен во взаимодействие с мундштучным концом кожуха картриджа.
13. Картридж по п. 12, также содержащий элемент для переноса жидкости, выполненный с возможностью переноса композиции предшественника аэрозоля между резервуаром и нагревателем.
14. Картридж по п. 12, в котором резервуар включает в себя волокнистый материал.
15. Картридж по п. 12, в котором резервуар представляет собой емкость.
16. Устройство доставки аэрозоля, содержащее:
кожух блока питания, включающий в себя источник питания и контроллер; и
картридж по любому из пп. 12-15.
17. Картридж для устройства доставки аэрозоля, содержащий:
кожух картриджа, имеющий мундштучный конец;
резервуар, включающий в себя композицию предшественника аэрозоля;
нагреватель, выполненный с возможностью испарения композиции предшественника аэрозоля; и
изделие для доставки вкусоароматического вещества, содержащее:
по меньшей мере одну вкусоароматическую подложку, образованную из пористого материала и проходящую вдоль продольной оси между первым концом и противоположным вторым концом;
вкусоароматический материал, удерживаемый блоком вкусоароматической подложки; и
пленку, окружающую указанную по меньшей мере одну вкусоароматическую подложку.
18. Картридж по п. 17, также содержащий вход для воздуха и проход для воздушного потока через картридж.
19. Картридж по п. 18, в котором как нагреватель, так и изделие для доставки вкусоароматического вещества расположены внутри прохода для воздушного потока.
20. Картридж по п. 18, в котором изделие для доставки вкусоароматического вещества расположено в проходе для воздушного потока дальше по потоку от нагревателя.
21. Картридж по любому из пп. 17-20, в котором изделие для доставки вкусоароматического вещества расположено в мундштуке, прикрепленном к мундштучному концу кожуха картриджа.
22. Картридж по любому из пп. 17-20, в котором выполнены одно или более из следующих условий:
по меньшей мере одна вкусоароматическая подложка выполнена в форме листа со складками;
по меньшей мере одна вкусоароматическая подложка выполнена в форме собранного листа;
по меньшей мере одна вкусоароматическая подложка выполнена в форме прокатанного листа;
по меньшей мере одна вкусоароматическая подложка содержит один или более стержней;
по меньшей мере одна вкусоароматическая подложка содержит одну или более трубок.
| WO 2015179388 A1, 26.11.2015 | |||
| WO 2016079596 A1, 26.05.2016 | |||
| WO 2008108889 A1, 12.09.2008 | |||
| СИСТЕМА, ГЕНЕРИРУЮЩАЯ АЭРОЗОЛЬ, СОДЕРЖАЩАЯ УСТРОЙСТВО И КАРТРИДЖ, В КОТОРОЙ УСТРОЙСТВО ОБЕСПЕЧИВАЕТ ЭЛЕКТРИЧЕСКИЙ КОНТАКТ С КАРТРИДЖЕМ | 2014 |
|
RU2674537C2 |
