СПОСОБ И АППАРАТУРА ДЛЯ РЕАЛИЗАЦИИ ИНИЦИИРОВАННОГО ПОЛЬЗОВАТЕЛЬСКИМ ОБОРУДОВАНИЕМ ИНТЕРВАЛА ВРЕМЕНИ ЗАНЯТОСТИ КАНАЛА СВЯЗИ ДЛЯ ОБОРУДОВАНИЯ НА ОСНОВЕ ИСПОЛЬЗОВАНИЯ КАДРОВ Российский патент 2025 года по МПК H04W74/08 H04W74/808 H04W16/14

Область техники, к которой относится изобретение

Настоящее изобретение относится, в общем, к области радиосвязи, и в конкретных вариантах, к способам и механизмам для реализации инициированного пользовательским оборудованием (UE) интервала времени занятости канала связи (channel occupancy time (COT)) для оборудования на основе использования кадров (frame based equipment (FBE)).

Уровень техники

В последнее время большой интерес у операторов сотовой связи стала вызывать свободная от лицензирования область спектра, также называемая нелицензированным спектром или совместно используемым спектром. В документе 3GPP LTE выпуски (Rel) 13 и 14 была специфицирована система Долговременной эволюции с лицензированным вспомогательным доступом (Long Term Evolution licensed assisted access (LTE-LAA)). Позднее, в нелицензированной системе Новое радио (New Radio Unlicensed (NR-U)), работа в нелицензированной области спектра (или в совместно используемой области спектра) была специфицирована в выпуске 16 (документ 3GPP TS 38.213, который настоящим включен сюда посредством ссылки во всей своей полноте) для системы Новое радио, разработанной группой 3GPP (3GPP New Radio (NR)).

Технологии 3GPP и IEEE, работающие в нелицензированном спектре, используют доступ к каналу по принципу «Прослушай прежде, чем говорить» (listen before talk (LBT)). В некоторых регионах, таких как Европейский Союз (EU) и Япония, правило LBT обычно диктуется органами, регулирующими распределение и использование частотного спектра, с целью уменьшения риска помех и предложения более справедливого механизма сосуществования. Механизм LBT требует от передатчика, прежде чем начинать передачу, проверить, имеются ли другие станции, занимающие рассматриваемый канал связи, и отложить передачу, если этот канал связи окажется занят.

В частности, правило LBT в Евросоюзе EU, специфицированное в Европейском стандарте (European Standard (EN) 301 893) для частотного диапазона 5 ГГц, разработанном Европейским институтом стандартизации в области телекоммуникаций (European Telecommunications Standards Institute (ETSI)), использует оценку незанятости канала (clear channel assessment (CCA)) для определения, доступен ли канал связи для передачи. В процессе оценки CCA проверяют, превосходит ли энергия, принимаемая в рассматриваемом канале связи, пороговую величину оценки CCA. Если принимаемая энергия превосходит пороговую величину оценки CCA, считается, что этот канал связи используется (занят), в противном случае этот канал связи считается свободным. Если канал связи свободен, передатчик может вести передачу в течение некоторого интервала времени занятости канала связи (COT) в полосе частот, составляющей по меньшей мере часть, например, 80%, полной ширины полосы частот канала связи. Максимальная продолжительность интервала COT для пакета передач также специфицирована в стандарте ETSI EN 301 893 V2.1.1 (2017-05), который настоящим включен сюда посредством ссылки во всей своей полноте. Максимальная продолжительность интервала COT (maximum COT (MCOT)), принятая в стандарте 3GPP NR-U Rel 16 (TS 37.213, который настоящим включен сюда посредством ссылки во всей своей полноте) представляет собой функцию класса приоритетности доступа к каналу связи (channel access priority class (CAPC)). Как указано в документе TS 37.213, для определения продолжительности интервала COT, если пауза передачи (интервал между последовательными передачами) не больше 25 мкс (микросекунд), эту паузу передачи учитывают в продолжительности интервала COT. Пакет передач определен как последовательность передач с паузами (т.е. паузами передачи) между ними не более 16 мкс, а если эти паузы превосходят 16 мкс, такую последовательность передач рассматривают как отдельные передачи.

Документ 3GPP Rel 16 (TS 37.213) определяет несколько типов доступа к каналу связи в нелицензированном спектре, для нисходящей линии (downlink (DL)) и восходящей линии (uplink (UL)).

В ходе доступа Тип 1 к каналу нисходящей (DL) линии, узел gNB может передавать после первого определения, что канал связи является свободным, в процессе определения продолжительности слота для времени T_d задержки и после того, как число в инициированном случайным числом N счетчике обратного отсчета, которое уменьшается при каждом определении, что слот является свободным, станет равно нулю. Продолжительность оценки слота равна 9 мкс. Доступ к каналу Тип 1 нисходящей (DL) линии используется прежде начала нового интервала COT, где продолжительность интервала COT может составлять до 10 мс в зависимости от приоритета трафика.

Режим доступа Тип 2 к каналу нисходящей (DL) линии (Тип 2 DL) использует детерминированную продолжительность оценки канала, в течение которой определяют, что канал свободен. Такой режим доступа Тип 2 DL линии содержит режимы Тип 2A, Тип 2B и Тип 2C доступа к каналу связи.

Режим доступа Тип 2A к каналу связи позволяет вести передачи, если определено, что канал связи оставался свободным по меньшей мере в течение контрольного интервала 25 мкс перед началом передачи.

Режим доступа Тип 2B к каналу связи позволяет вести передачи, если определено, что канал связи оставался свободным по меньшей мере в течение контрольного интервала 16 мкс перед началом передачи.

Режим доступа Тип 2C к каналу связи позволяет вести передачу в течение не более 584 мкс без определения состояния канала перед началом передачи.

Процедуры режима доступа Тип 2A DL к каналу связи применимы в совместно используемом интервале COT после передачи пользовательского оборудования (user equipment (UE)), и для передач, содержащих пакет обнаружения с продолжительностью самое большее 1 мс и с коэффициентом заполнения самое большее 1/20.

Процедуры режима доступа Тип 2B или Тип 2C DL к каналу связи применимы к следующей передаче (ам) оборудования UE после паузы 16 мкс или до 16 мкс соответственно при занятости совместно используемого канала.

Аналогично типам доступа к каналу связи нисходящей (DL) линии, документ TS 37.213 определяет процедуры доступа к каналу связи восходящей (UL) линии, где режим доступа Тип 1 UL основан на определении, что канал связи является свободным в течение фиксированной продолжительности времени задержки (Td) и далее, пока счетчик обратного отсчета, который инициируется случайной величиной N и число в котором уменьшается при каждом определении, что слот является свободным, не достигнет нуля, как в режиме Тип 1 DL доступа к каналу связи. Режим доступа Тип 2 UL к каналу связи требует, чтобы было обнаружено, что канал связи остается свободным в течение фиксированной (детерминированной) продолжительности прежде начала передачи, где режим доступа Тип 2A UL к каналу связи требует, чтобы канал связи оставался свободным в продолжение по меньшей мере 25 мкс прежде начала передач, и режим доступа Тип 2B UL к каналу связи требует, чтобы канал связи оставался свободным в продолжение по меньшей мере 16 мкс прежде начала передач. Режим доступа Тип 2C к каналу связи позволяет вести передачу в течение не более 584 мкс без определения состояния канала перед началом передачи.

Сущность изобретения

Технические преимущества в общем случае реализуются вариантами настоящего изобретения, описывающими способ и аппаратуру для передач с помощью приемника в совместно используемой области спектра.

Согласно одному из аспектов настоящего изобретения предложен способ, содержащий: определение, посредством пользовательского оборудования (UE) в режиме оборудования на основе использования кадров (FBE), что канал связи в нелицензированной области спектра доступен для использования; и передачу, оборудованием UE по этому каналу связи, первой передачи узлу gNB в пределах фиксированного периода кадра (fixed frame period (FFP)), ассоциированного с оборудованием UE, с целью инициирования первого интервала времени занятости канала связи (COT) посредством оборудования UE в пределах периода FFP, здесь первая передача начинается в начале периода FFP и заканчивается до наступления свободного периода в пределах периода FFP.

В качестве опции, в любом из предшествующих аспектов процедура определения, что канал связи доступен, содержит: осуществление, оборудованием UE, оценки незанятости канала (CCA).

В качестве опции, в любом из предшествующих аспектов процедура определения, что канал связи доступен, содержит: запуск, посредством оборудования UE, счетчика обратного отсчета после получения успешной оценки CCA; и определение, посредством оборудования UE, что канал связи доступен, когда число в счетчике обратного отсчета уменьшится до нуля (0).

В качестве опции, в любом из предшествующих аспектов, первая передача содержит физический восходящий канал управления (physical uplink control channel (PUCCH)), физический восходящий совместно используемый канал (physical uplink shared channel (PUSCH)), информацию о состоянии канала (channel state information (CSI)), запрос планирования (scheduling request (SR)), преамбулу произвольного доступа или зондирующий опорный сигнал (sounding reference signal (SRS)).

В качестве опции, в любом из предшествующих аспектов, первая передача занимает всю или часть ширины полосы частот канала связи.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: прием, посредством оборудования UE, информации о временном интервале (T_UE_COT), в течение которого оборудованию UE разрешено инициировать периодические временные интервалы COT, этот временной интервал T_UE_COT, содержит период FFP.

В качестве опции, в любом из предшествующих аспектов, первый интервал COT представляет собой периодический интервал COT, инициированный оборудованием UE.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: прием, посредством оборудования UE, конфигурации для осуществления конфигурирования оборудования UE с целью инициирования полустатического интервала COT в канале связи.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: прием, посредством оборудования UE, конфигурационной информации относительно первого интервала COT, эта конфигурационная информация относительно первого интервала COT содержит один или несколько из следующих параметров: индекс интервала COT для первого интервала COT; периодичность для периода FFP; максимально допустимую продолжительность интервала COT в пределах периода FFP (MCOT); временной сдвиг в периоде FFP; минимальную продолжительность свободного периода в пределах периода FFP; максимальную продолжительность свободного периода в пределах периода FFP; сдвиг периода FFP; или частотные ресурсы для передач восходящей линии в течение первого интервала COT.

В качестве опции, в любом из предшествующих аспектов, сдвиг периода FFP или стартовую позицию периода FFP определяют относительно границы радио кадра с четным порядковым номером.

В качестве опции, в любом из предшествующих аспектов, периодичность для периода FFP имеет величину в миллисекундах (мс) из множества {1, 2, 2.5, 4, 5, 10}.

В качестве опции, в любом из предшествующих аспектов, периодичность для периода FFP имеет какую-либо одну величину в миллисекундах (мс) из множества {1, 2, 2.5, 4, 5, 10} или подмножество величин {1, 2, 2.5, 4, 5, 10}, в соответствии со способностью оборудования UE инициировать интервалы COT.

В качестве опции, в любом из предшествующих аспектов, периодичность находится в диапазоне от 1 мс до 10 мс.

В качестве опции, в любом из предшествующих аспектов, конфигурационную информацию принимают посредством специализированной сигнализации управления RRC.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: прием, оборудованием UE, информации типа «Прослушай прежде, чем говорить» (LBT) для оценки канала связи.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: прием, оборудованием UE от узла gNB в ответ на отправку первой передачи, индикатора, указывающего, было ли подтверждено (квитировано) или отклонено инициирование первого интервала COT оборудованием UE.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: определение, оборудованием UE, что инициирование первого интервала COT оборудованием UE подтверждено после приема передачи от узла gNB в пределах некоторого периода времени после отправки первой передачи, либо что инициирование первого интервала COT отклонено, если от узла gNB не было принято никаких передач в пределах этого периода времени.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: осуществление, оборудованием UE, передач восходящей линии в пределах первого интервала COT, когда подтверждено инициирование этого первого интервала COT оборудованием UE.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: осуществление, оборудованием UE, передач восходящей линии в пределах второго интервала COT, инициированного узлом gNB, когда отклонено инициирование первого интервала COT оборудованием UE.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: передачу, оборудованием UE узлу gNB, запроса, требующего предоставить новый интервал COT для использования оборудованием UE, этот запрашиваемый новый интервал COT представляет собой интервал COT, инициированный оборудованием UE.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: запуск таймера оборудованием UE после передачи указанного запроса; и прием, оборудованием UE от узла gNB прежде истечения времени таймера, индикации, указывающей, что запрос принят, и осуществление, этим оборудованием UE, передач в новом интервале COT; и передачу, оборудованием UE узлу gNB, другого запроса на предоставление нового интервала COT, если первый запрос не был принят узлом gNB прежде истечения времени таймера.

В качестве опции, в любом из предшествующих аспектов, указанный запрос передают в пределах третьего интервала COT, инициированного узлом gNB или инициированного оборудованием UE.

В качестве опции, в любом из предшествующих аспектов, указанный запрос содержит параметры нового интервала COT.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: прием, оборудованием UE в течение первого интервала COT, сигнализации, инструктирующей оборудование UE, что следует переключиться от передачи в соответствии с первым интервалом COT к передаче в соответствии с четвертым интервалом COT.

В качестве опции, в любом из предшествующих аспектов, указанная сигнализация содержит информацию об оставшейся продолжительности четвертого интервала COT.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: запуск, оборудованием UE, переходного таймера после приема указанной сигнализации.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: продолжение осуществления оборудованием UE, передач в течение первого интервала COT в ответ на завершение четвертого интервала COT прежде истечения времени переходного таймера.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: переключение, оборудования UE, на использование четвертого интервала COT для передач после истечения времени переходного таймера.

В качестве опции, в любом из предшествующих аспектов, четвертый интервал COT представляет собой интервал COT, инициированный оборудованием UE, а способ далее содержит: инициирование, оборудованием UE, четвертого интервала COT в пределах следующего периода FFP.

В качестве опции, в любом из предшествующих аспектов, четвертый интервал COT представляет собой интервал COT, инициированный узлом gNB, а способ далее содержит: мониторинг и совместное использование, оборудованием UE, четвертого интервала COT в пределах следующего периода FFP.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: передачу, оборудованием UE, информации о способности, указывающей способность оборудования UE инициировать интервалы COT.

Согласно другому аспекту настоящего изобретения, предложен способ, содержащий прием, узлом gNB от пользовательского оборудования (UE) по каналу связи в нелицензированной области спектра, первой передачи в пределах фиксированного периода кадра (FFP), где оборудование UE находится в режиме оборудования на основе использования кадров (FBE); и определение, этим узлом gNB на основе указанной первой передачи, что оборудование UE инициирует первый интервал времени занятости канала связи (COT) в пределах этого периода FFP в ответ на то, что произошел запуск этой первой передачи в начале периода FFP и ее завершение прежде наступления свободного периода в этом периоде FFP.

В качестве опции, в любом из предшествующих аспектов, первая передача содержит канал PUCCH, канал PUSCH на основе конфигурированного гранта, информацию о состоянии канала (CSI), запрос планирования (SR), преамбулу произвольного доступа, или зондирующий опорный сигнал (SRS).

В качестве опции, в любом из предшествующих аспектов, указанная первая передача занимает всю или часть ширины полосы частот канала связи.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: передачу, узлом gNB оборудованию UE, информации о временном интервале (T_UE_COT), в течение которого оборудованию UE разрешено инициировать периодические интервалы COT, этот временной интервал T_UE_COT содержит период FFP.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: передачу, узлом gNB оборудованию UE, конфигурации для осуществления конфигурирования оборудования UE с целью инициирования полустатического интервала COT в канале связи.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: передачу, посредством оборудования UE, конфигурационной информации относительно первого интервала COT, эта конфигурационная информация относительно первого интервала COT содержит один или несколько из следующих параметров: индекс интервала COT для первого интервала COT; периодичность для периода FFP; максимально допустимую продолжительность интервала COT в пределах этого периода FFP (MCOT); временной сдвиг периода FFP; минимальную продолжительность свободного периода в пределах периода FFP; максимальную продолжительность свободного периода в пределах периода FFP; сдвиг периода FFP; или частотные ресурсы для передач восходящей линии в течение первого интервала COT.

В качестве опции, в любом из предшествующих аспектов, сдвиг периода FFP или стартовую позицию периода FFP определяют относительно границы радио кадра с четным порядковым номером.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: передачу, узлом gNB оборудованию UE в ответ на прием первой передачи, индикации, указывающей, было ли инициирование первого интервала COT оборудованием UE подтверждено (квитировано) или отклонено.

В качестве опции, в любом из предшествующих аспектов, эту индикацию передают по каналу PDCCH, в информации DCI или в виде параметра квитирования HARQ_ACK.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: отправку, узлом gNB в ответ на прием первой передачи, оборудованию UE передачи в пределах некоторого периода времени с целью подтвердить инициирование первого интервала COT; либо неосуществление, узлом gNB, никаких передач нисходящей линии для оборудования UE в пределах указанного периода времени с целью индикации, что инициирование первого интервала COT отклонено.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: прием, узлом gNB от оборудования UE, запроса, требующего использовать новый интервал COT для оборудования UE, этот запрашиваемый новый интервал COT представляет собой интервал COT, инициированный оборудованием UE.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: индикацию, узлом gNB для оборудования UE, был ли принят указанный запрос.

В качестве опции, в любом из предшествующих аспектов, этот запрос принимают в пределах третьего интервала COT, инициированного узлом gNB или инициированного оборудованием UE.

В качестве опции, в любом из предшествующих аспектов, указанный запрос содержит параметры нового интервала COT.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: передачу, узлом gNB оборудованию UE в течение первого интервала COT, сигнализации, инструктирующей оборудование UE, что следует переключиться от передачи в соответствии с первым интервалом COT к передаче в соответствии с четвертым интервалом COT.

В качестве опции, в любом из предшествующих аспектов, указанная сигнализация содержит информацию об оставшейся продолжительности четвертого интервала COT.

В качестве опции, в любом из предшествующих аспектов, четвертый интервал COT представляет собой интервал COT, инициированный узлом gNB, или интервал COT, инициированный оборудованием UE.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: прием, узлом gNB от оборудования UE, информации о способности, указывающей способность оборудования UE инициировать интервалы COT.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: прием, узлом gNB от нескольких единиц оборудования UE по указанному каналу связи, нескольких передач, сделанных соответствующими единицами оборудования UE в пределах этого периода FFP, каждая передача из этой совокупности нескольких передач начинается в начале рассматриваемого периода FFP и заканчивается до наступления свободного периода в пределах рассматриваемого периода FFP; определение, узлом gNB, что каждая из совокупности нескольких единиц оборудования UE инициирует первый интервал COT в пределах этого периода FFP; подтверждение, узлом gNB, первого интервала COT, инициированного рассматриваемой единицей оборудования UE; и отклонение, этим узлом gNB, первого интервала COT, инициированного другими единицами оборудования UE из указанной совокупности нескольких единиц оборудования UE.

В качестве опции, в любом из предшествующих аспектов, способ далее содержит: отмену, узлом gNB, первого интервала COT, инициированного оборудованием UE в пределах этого периода FFP.

Согласно другому варианту настоящего изобретения, предложена система, которая содержит: пользовательское оборудование (UE), находящееся в режиме оборудования на основе использования кадров (FBE); и узел gNB, осуществляющий связь с этим оборудованием UE. Оборудование UE конфигурировано для осуществления: определения, что канал связи в нелицензированной области спектра доступен для использования; и передачи, по этому каналу связи, первой передачи узлу gNB в пределах фиксированного периода кадра (FFP), ассоциированного с оборудованием UE, с целью инициирования первого интервала времени занятости канала связи (COT) посредством этого оборудования UE в пределах рассматриваемого периода FFP, эта первая передача начинается в момент начала периода FFP и заканчивается до наступления свободного периода в пределах этого периода FFP. Узел gNB конфигурирован для осуществления: приема, от оборудования UE по указанному каналу связи в нелицензированной области спектра, первой передачи в пределах рассматриваемого периода FFP; и определения, на основе этой первой передачи, что оборудование UE инициирует первый интервал COT в пределах этого периода FFP, в ответ на первую передачу, начавшуюся в начале периода FFP и закончившуюся до наступления свободного периода в пределах рассматриваемого периода FFP.

Согласно другому варианту настоящего изобретения, предложена аппаратура, имеющая энергонезависимое запоминающее устройство, содержащее команды; и один или несколько процессоров, осуществляющих связь с этим запоминающим устройством, где при выполнении указанных команд одним или несколькими процессорами, реализуется способ согласно какому-либо из предшествующих аспектов.

Согласно другому варианту настоящего изобретения, предложены энергонезависимые читаемые компьютером носители информации, сохраняющие команды, при выполнении которых одним или несколькими процессорами аппаратуры предлагаемая аппаратура осуществляет способ согласно какому-либо из предшествующих аспектов.

Приведенные выше аспекты настоящего изобретения способствуют осуществлению связи оборудованием UE в режиме FBE в нелицензированной области спектра, с уменьшенными задержками при передаче, меньшими издержками и более низким потреблением энергии аккумуляторов.

Краткое описание чертежей

Для более полного понимания настоящего изобретения и его преимуществ теперь ссылки будут сделаны на последующее описание в сочетании с прилагаемыми чертежами, на которых:

фиг. 1 представляет схему одного из вариантов сети радиосвязи;

фиг. 2 представляет один из вариантов системы связи и математические выражения для сигналов, передаваемых в этой системе связи;

фиг. 3A и 3B представляют схемы обычных систем для аналогового управления положением луча и цифрового формирования диаграммы направленности;

фиг. 4 представляют пример обычной временной диаграммы синхронизации передач для операций оборудования на основе использования кадров (FBE);

фиг. 5 представляет схему обычного способа контроля несущей;

фиг. 6 представляет схему обычного способа «прослушай, прежде чем говорить»;

фиг. 7 представляет пример обычной процедуры доступа к каналу Wi-Fi;

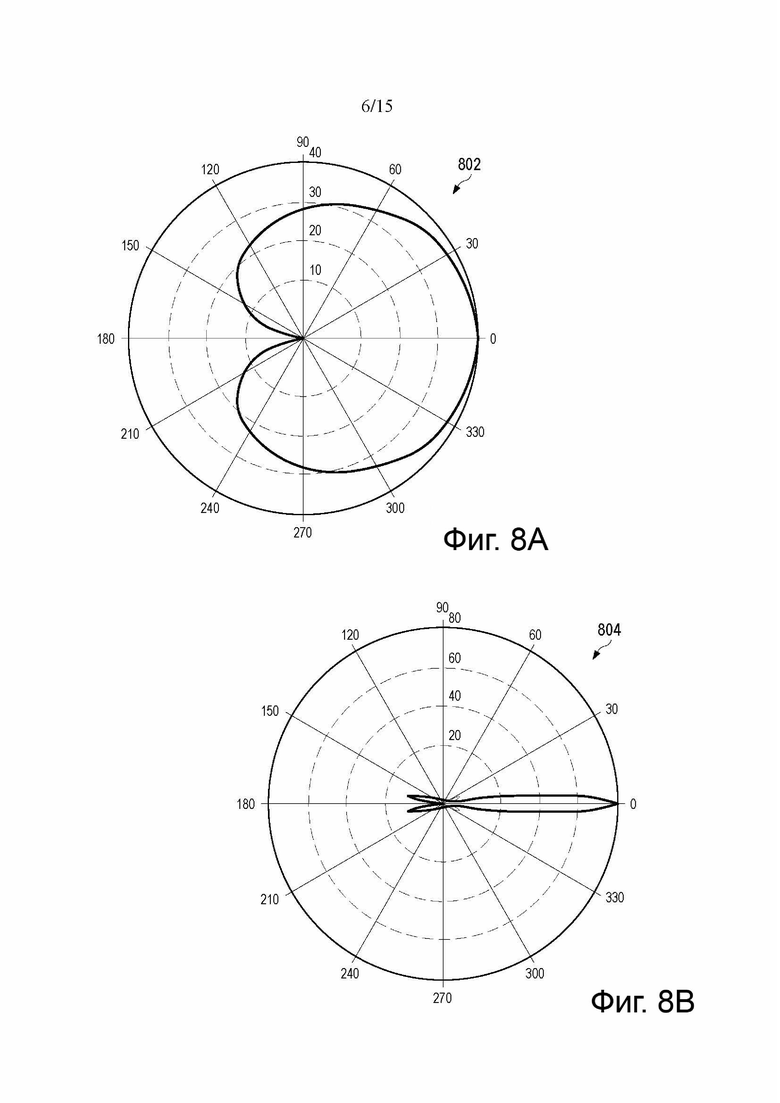

фиг. 8A представляет изображение примера диаграммы направленности с широким лучом;

фиг. 8B представляет изображение примера диаграммы направленности с узким лучом;

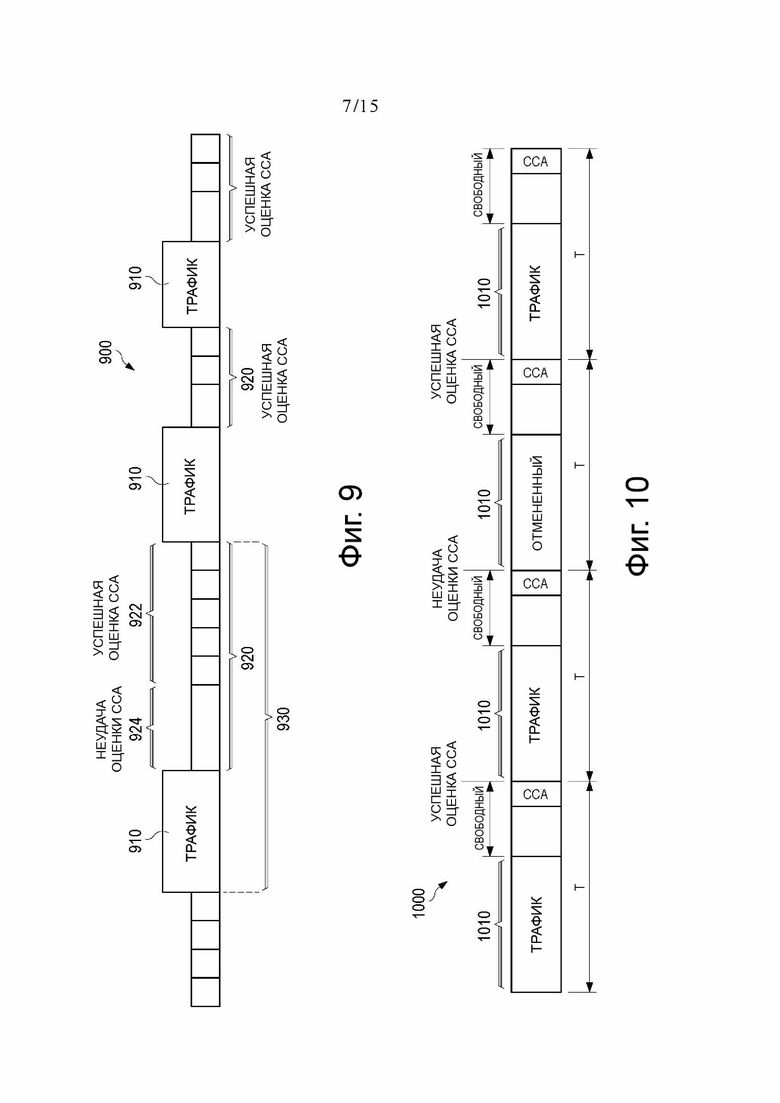

фиг. 9 представляет временную диаграмму примера синхронизации операций в режиме оборудования на основе нагрузки (load based equipment (LBE));

фиг. 10 представляет временную диаграмму примера синхронизации операций в режиме FBE;

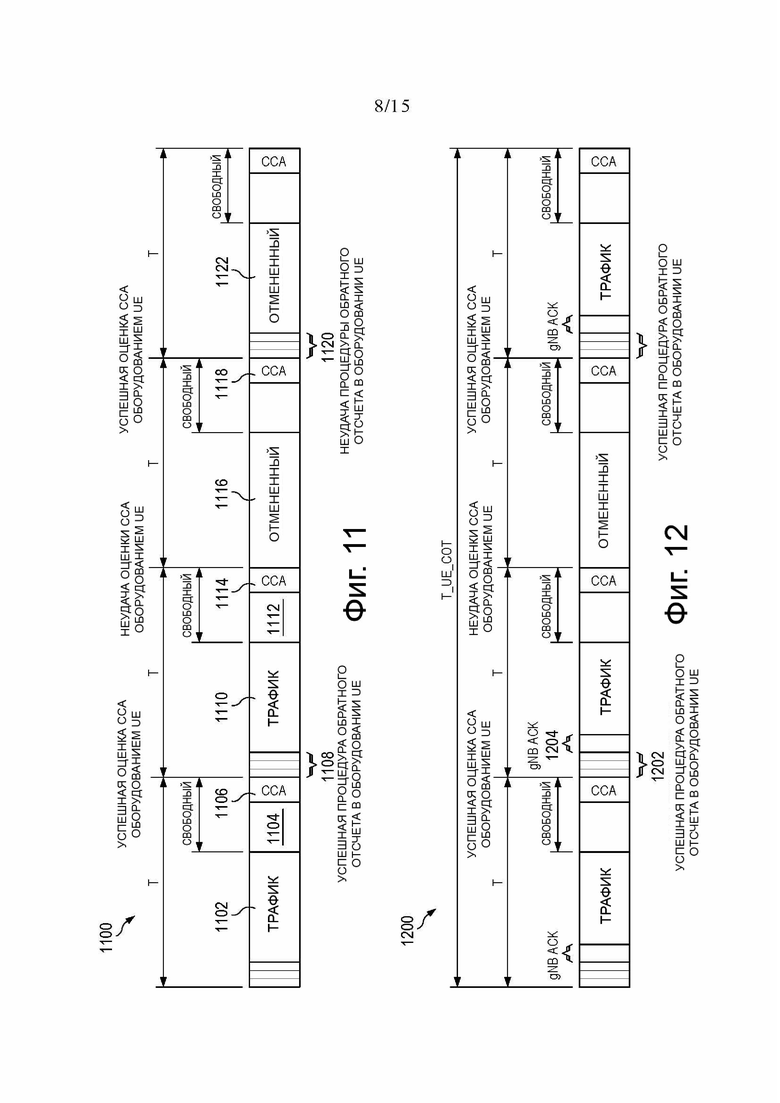

фиг. 11 представляет временную диаграмму одного из вариантов синхронизации операций оборудования UE, выделяющую процедуру оценки CCA после обратного отсчета;

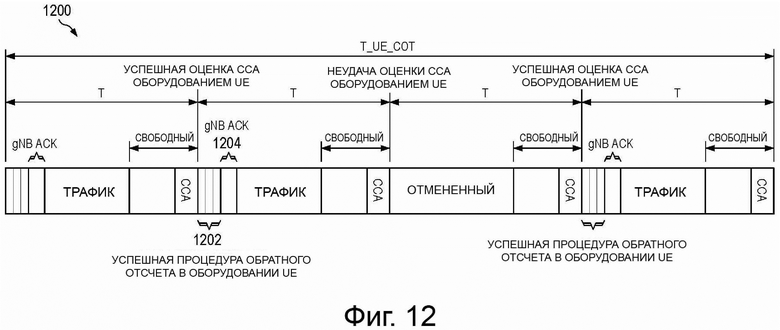

фиг. 12 представляет временную диаграмму одного из вариантов синхронизации операций оборудования UE, выделяющую временной интервал T_UE_COT, назначенный для группы единиц оборудования UE, и подтверждение интервалов COT, инициированных оборудованием UE;

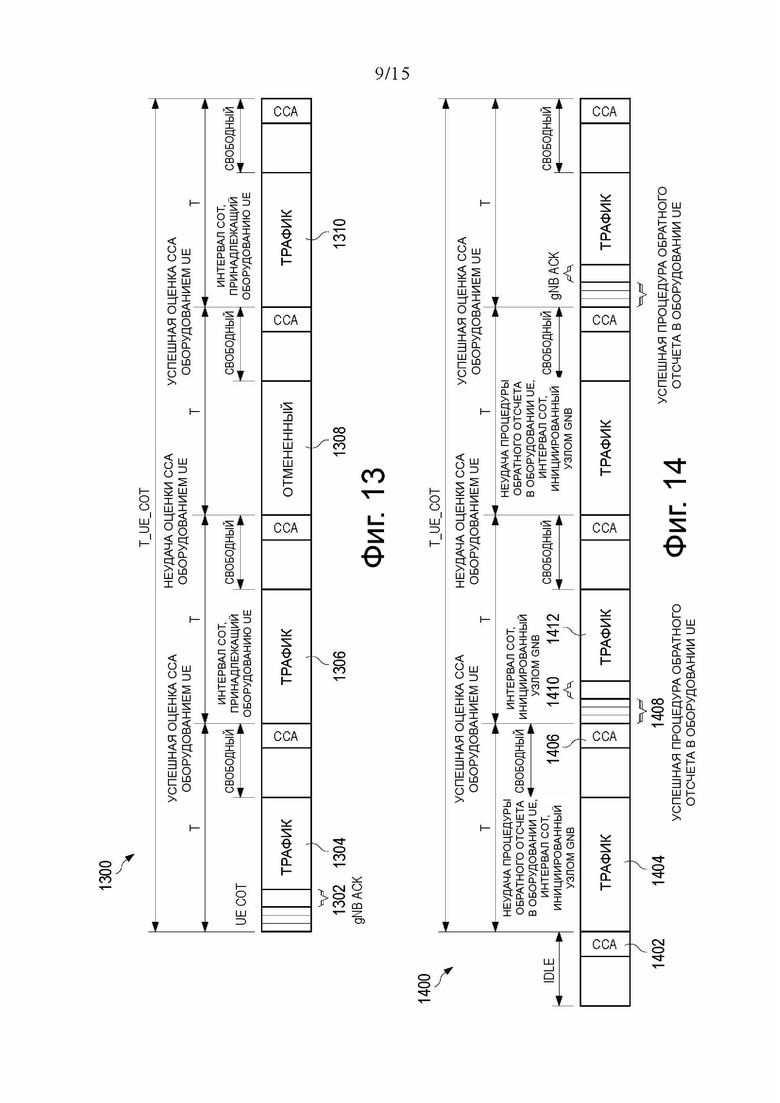

фиг. 13 представляет временную диаграмму одного из вариантов синхронизации операций оборудования UE, выделяющую назначенные узлом gNB периодические интервалы COT;

фиг. 14 представляет временную диаграмму одного из вариантов синхронизации операций узла gNB и оборудования UE, выделяющую инициирование интервалов COT посредством и узла gNB, и оборудования UE;

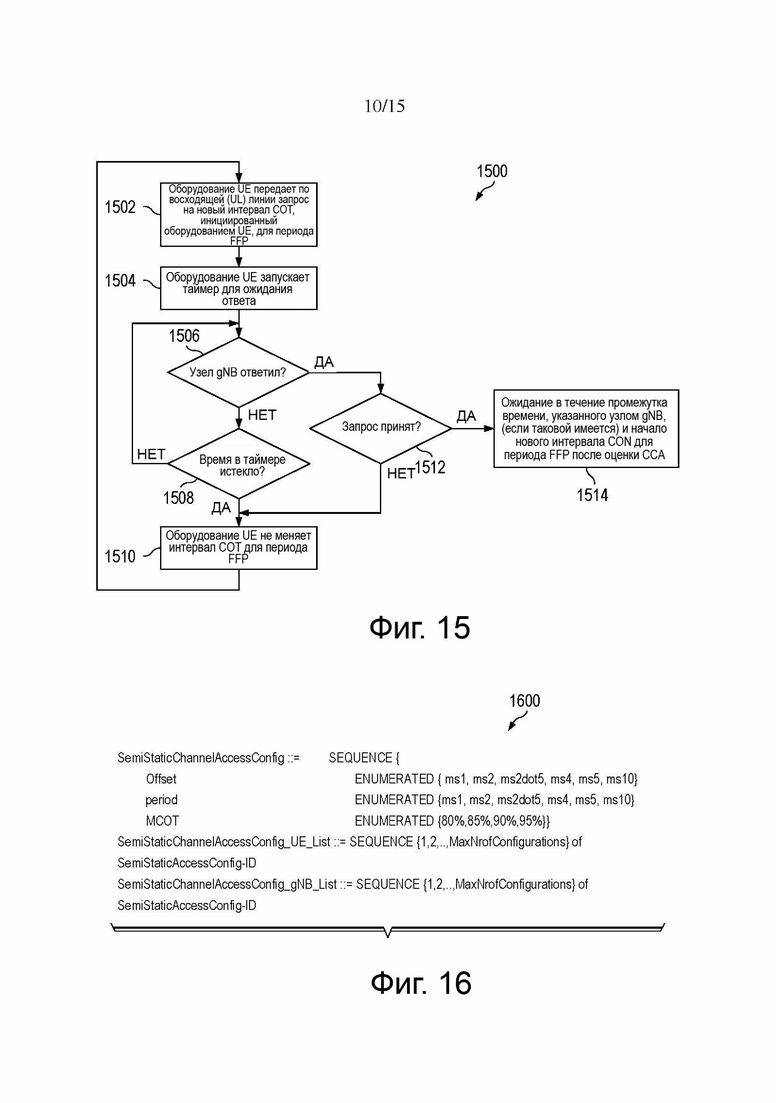

фиг. 15 представляет логическую схему одного из вариантов операций оборудования UE для запроса нового интервала COT для оборудования UE;

фиг. 16 представляет один из вариантов информационного элемента (IE) конфигурационной информации для полустатического доступа к каналу связи;

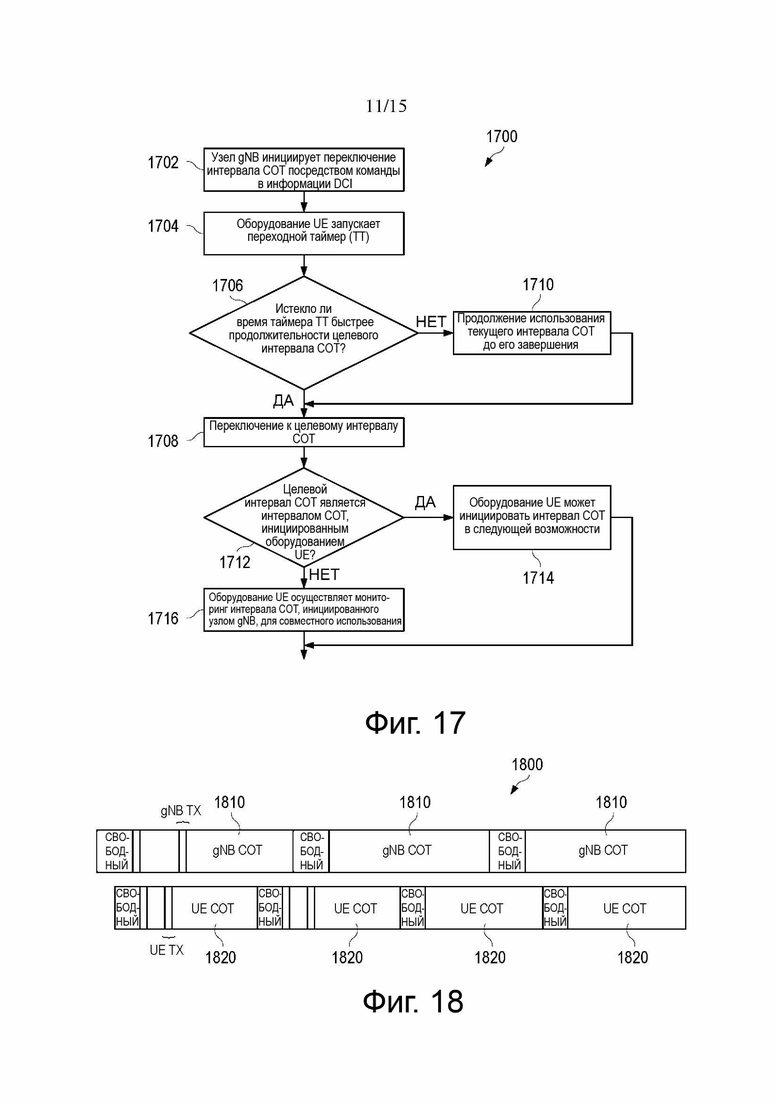

фиг. 17 представляет логическую схему одного из вариантов операций оборудования UE и узла gNB для переключения интервала COT;

фиг. 18 представляет временную диаграмму одного из вариантов интервалов COT, инициированных узлом gNB, и интервалов COT, инициированных оборудованием UE, выделяющую наложение интервалов COT;

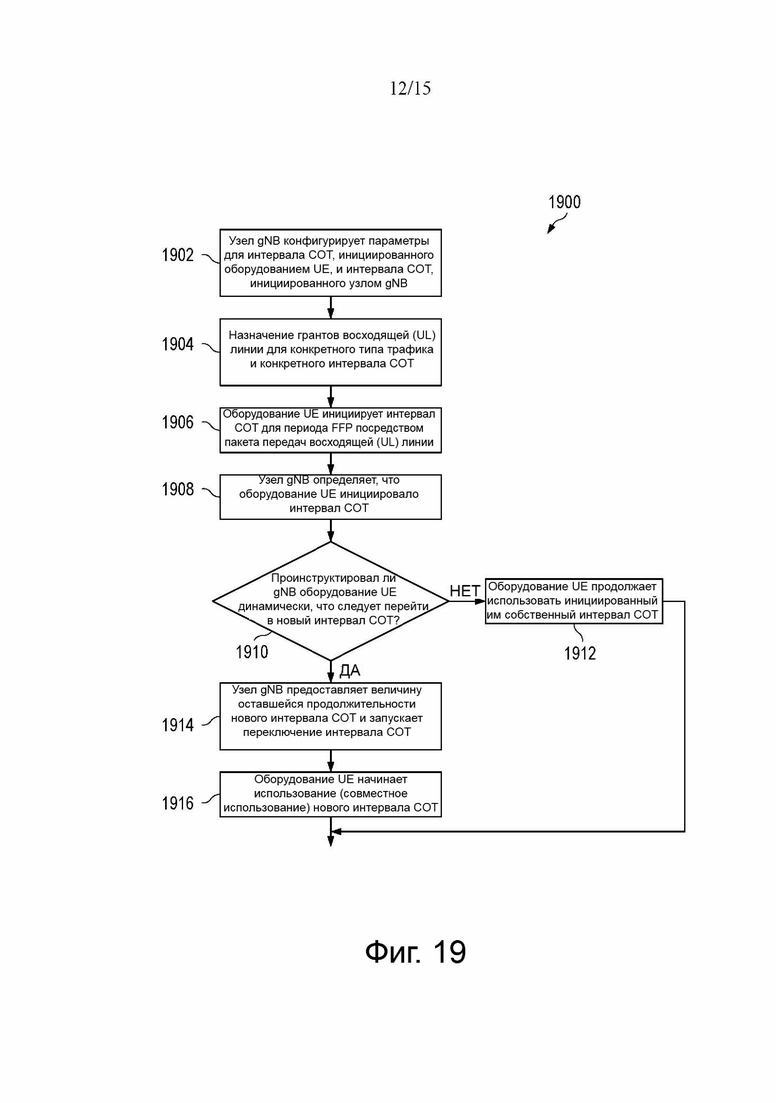

фиг. 19 представляет логическую схему одного из вариантов операций оборудования UE и узла gNB для доступа к каналу связи, выделяющую динамическое изменение интервалов COT;

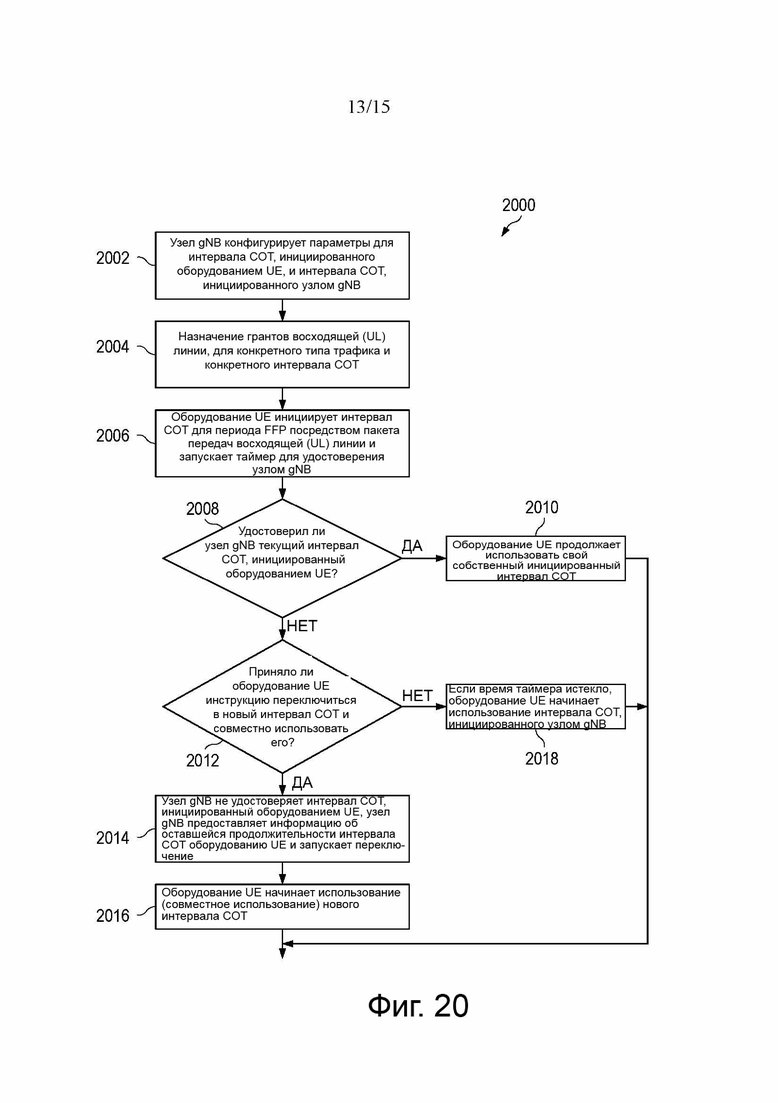

фиг. 20 представляет логическую схему одного из вариантов операций оборудования UE и узла gNB для доступа к каналу связи, выделяющую подтверждение инициирования интервала COT для оборудования UE;

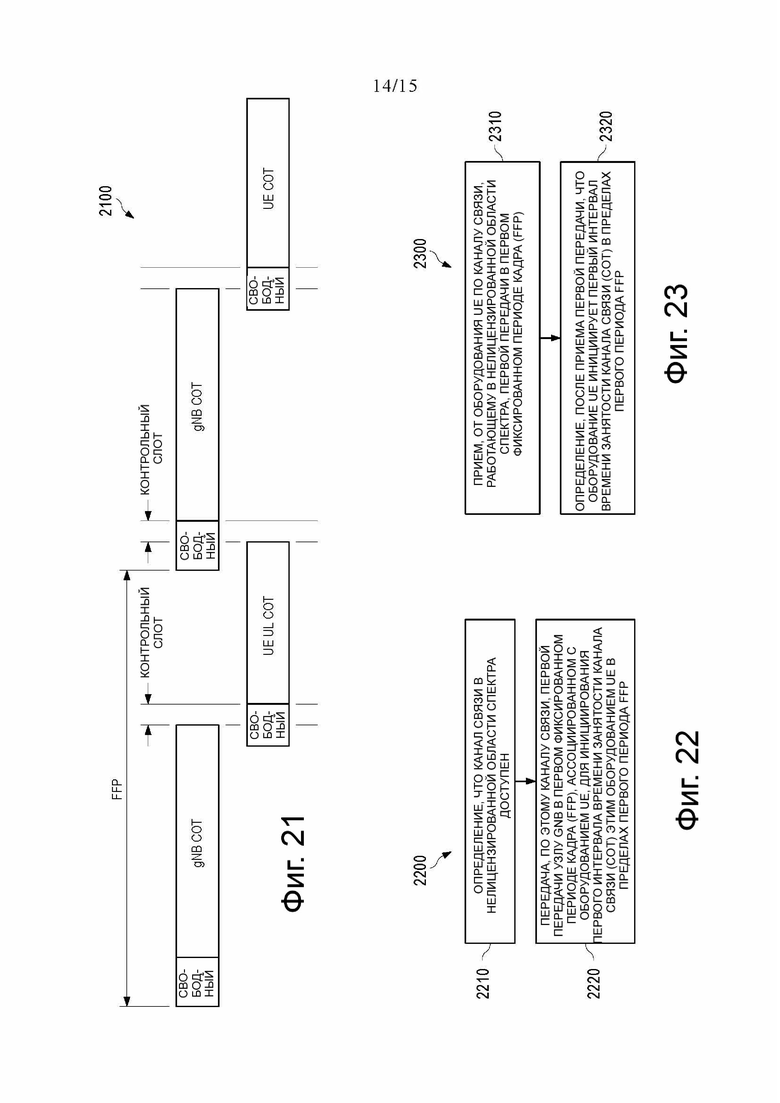

фиг. 21 представляет временную диаграмму одного из вариантов интервалов COT, инициированных узлом gNB, и интервалов COT, инициированных оборудованием UE, выделяющую не накладывающиеся интервалы COT, занимающие канал связи;

фиг. 22 представляет логическую схему одного из вариантов способа инициирования интервала COT для оборудования UE;

фиг. 23 представляет логическую схему другого варианта способа инициирования интервала COT для оборудования UE;

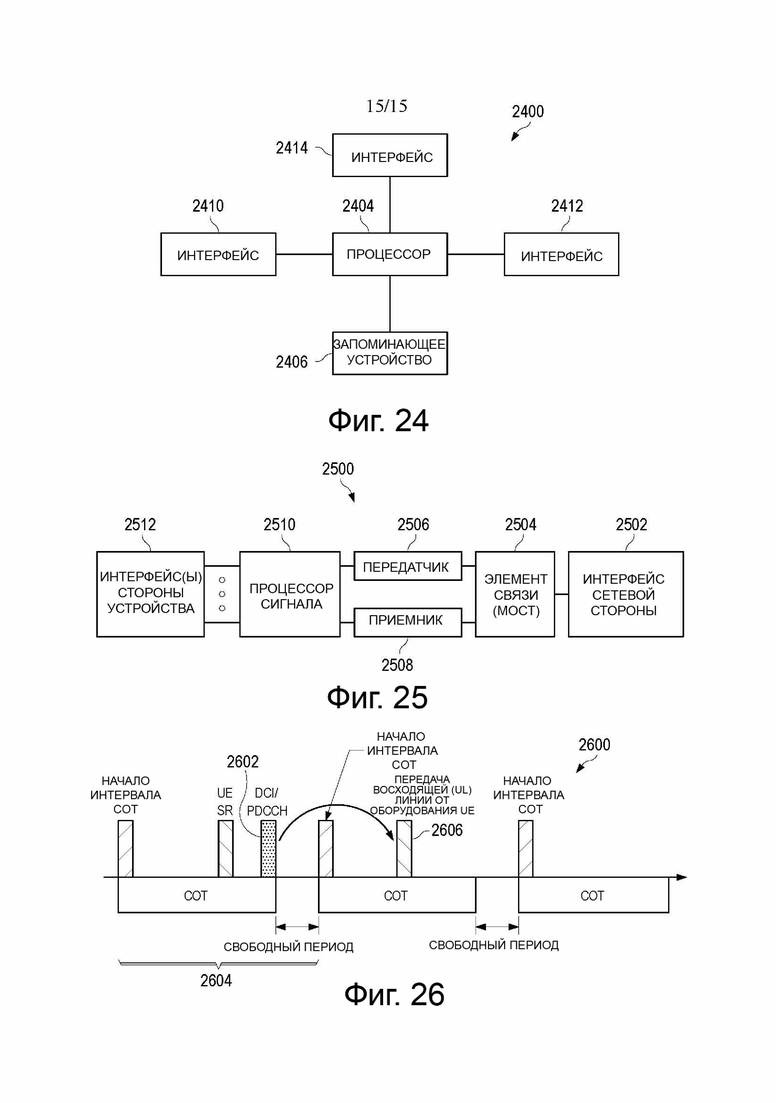

фиг. 24 представляет схему одного из вариантов процессорной системы;

фиг. 25 представляет схему одного из вариантов приемопередатчика; и

фиг. 26 представляет схему одного из вариантов операций узла gNB и оборудования UE.

Соответствующие цифровые позиционные обозначения и символы на разных чертежах обычно относятся к соответствующим частям, если только специально не указано иное. Чертежи выполнены так, чтобы четко иллюстрировать соответствующие аспекты показанных вариантов, и не обязательно вычерчены в масштабе.

Подробное описание иллюстративных вариантов

Ниже подробно обсуждается изготовление и использование вариантов настоящего изобретения. Однако следует понимать, что рассматриваемые здесь концепции могут быть реализованы в широком спектре конкретных контекстов, и что конкретные варианты, обсуждаемые здесь, являются всего лишь иллюстрациями и не служат для ограничения объема Формулы изобретения. Далее, следует понимать, что могут быть сделаны разнообразные замены, подстановки и изменения, не отклоняясь от смысла и объема настоящего изобретения, как это определено прилагаемой Формулой изобретения.

Связь в нелицензированной области спектра использует доступ к каналу связи по принципу «Прослушай прежде, чем говорить» (LBT). Передатчик осуществляет оценку незанятости канала (CCA) для определения, доступен ли канал для передачи. Если согласно оценке канал связи доступен, передатчик может вести передачу в пределах продолжительности интервала времени занятости канала связи (COT). Интервал COT представляет собой промежуток времени, в продолжение которого устройство связи, например, пользовательское оборудование (UE) или узел gNB, может вести передачи по рассматриваемому каналу без необходимости повторной оценки доступности этого канала. В продолжение интервала COT, устройство связи может иметь несколько передач и может позволить другим устройствам связи совместно использовать этот интервал COT (т.е. вести передачи в пределах этого совместно используемого интервала COT). Обычно, только узел gNB может инициировать интервал COT (т.е. узел gNB является устройством, которое первым ведет передачу в пределах этого интервала COT), и этот узел gNB может совместно использовать этот интервал COT с единицами оборудования UE. Единица оборудования UE в режиме работы оборудования на основе использования кадров (FBE) не может само инициировать интервал COT, так что ему необходимо использовать для своих передач интервал COT, используемый совместно с узлом gNB. Узел gNB может планировать грант восходящей линии в интервале COT, инициированном этим узлом gNB, для передач восходящей линии, осуществляемых оборудованием UE.

Ограничение, что только узел gNB может инициировать интервал COT, может приводить к не являющимися необходимыми задержкам и издержкам для передач восходящей (UL) линии. В качестве примера, оборудованию UE, имеющему данные для передачи в восходящей (UL) линии, может оказаться необходимым дожидаться, пока не начнется запланированный узлом gNB интервал COT. Когда у оборудования UE нет данных для передачи, этому оборудованию UE может быть все равно необходимо осуществлять мониторинг каждого запланированного интервала COT, что ведет к ненужному расходованию энергии аккумулятора оборудования UE и высокочастотного спектра.

Варианты настоящего изобретения предлагают способ инициирования интервала COT оборудованием UE в режиме работы FBE. В некоторых вариантах, оборудование UE в режиме FBE может определить, что канал связи в нелицензированной области спектра доступен для использования, и провести в этом канале связи передачу узлу gNB в фиксированном периоде кадра (FFP), ассоциированном с этим оборудованием UE, чтобы инициировать интервал времени занятости канала связи (COT) в пределах этого периода FFP для этого оборудования UE. Передача начинается в начале рассматриваемого периода FFP и заканчивается до наступления свободного периода в пределах этого периода FFP. Узел gNB принимает эту передачу и определяет, на основе приема передачи, что оборудование UE инициировало интервал COT. Иными словами, это оборудование UE является устройством, которое первое ведет передачу в рассматриваемом интервале COT. Узел gNB может подтвердить или отклонить инициирование этого интервала COT оборудованием UE. Если узел gNB не отклоняет инициирование, оборудование UE может продолжать осуществлять связь с этим узлом gNB в интервале COT, инициированном этим оборудованием UE. Оборудованию UE нет необходимости повторно оценивать доступность канала связи в течение интервала COT, инициированного этим оборудованием UE. Таким образом, когда оборудование UE имеет данные восходящей линии для передачи, этому оборудованию UE нет необходимости дожидаться, чтобы совместно использовать интервал COT, инициированный узлом gNB, для передачи данных восходящей линии в этом интервале COT, инициированном узлом gNB. Оборудование UE может самостоятельно инициировать интервал COT для передачи данных восходящей линии. Предлагаемые варианты способствуют связи оборудования UE в режиме FBE в нелицензированной области спектра с уменьшенными задержкой, издержками и потреблением энергии аккумулятора.

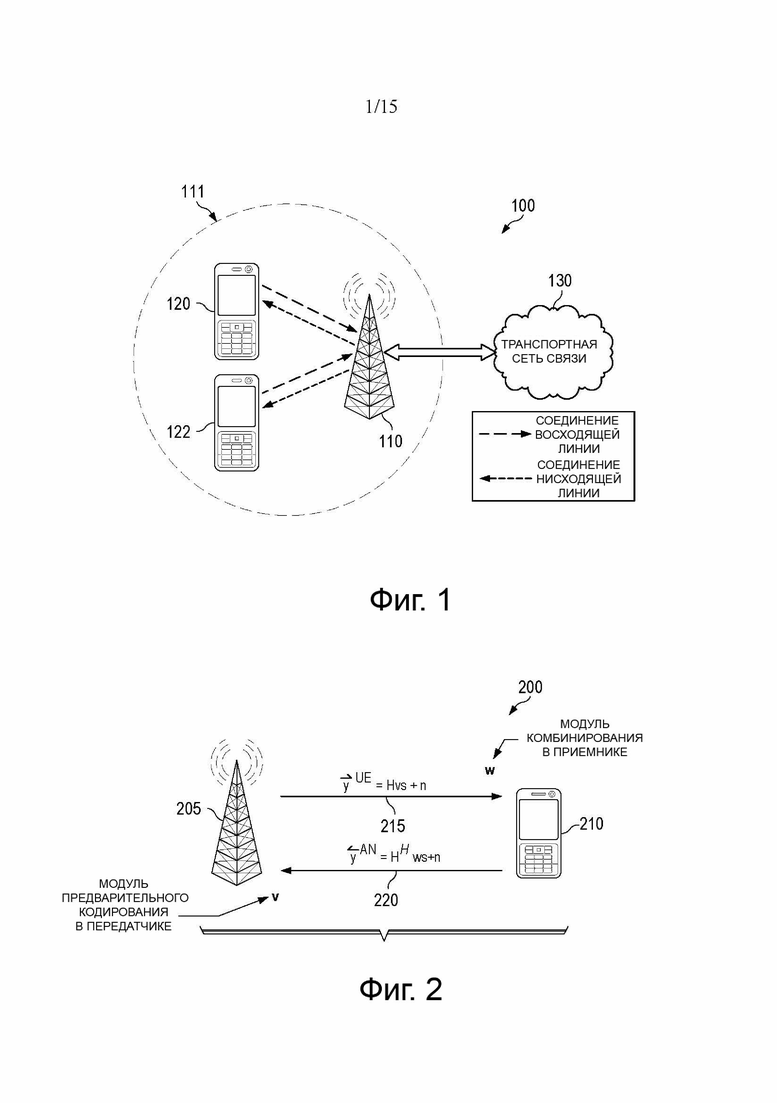

Фиг. 1 иллюстрирует пример системы 100 радиосвязи. Система 100 связи содержит узел 110 доступа с областью 111 охвата. Узел 110 доступа обслуживает несколько единиц пользовательского оборудования (UE), включая оборудование UE 120 и оборудование UE 122. Передачи от узла 110 доступа к оборудованию UE называют передачами нисходящей (DL) линии и происходят по нисходящему каналу связи (показан на фиг. 1 в виде жирной линии со стрелками), тогда как передачи от оборудования UE к узлу 110 доступа называются передачами восходящей (UL) линии и происходят по восходящему каналу связи (показан на фиг. 1 в виде штриховой линии со стрелками). Сервисы для нескольких единиц оборудования UE предоставляются провайдерами сервисов, соединенными с узлом 110 доступа посредством транспортной сети 130 связи, такой как Интернет. Система 100 связи может содержать множество распределенных узлов 110 доступа.

В типовой системе связи используются несколько режимов работы. В режиме сотовой связи, связь от нескольких единиц оборудования UE и к этим единицам проходит через узел 110 доступа, хотя возможна и прямая связь между устройствами, например в режиме связи малой дальности (на близком расстоянии) (proximity services (ProSe)), где возможна, например, прямая связь между единицами оборудования UE. Узлы доступа могут также обычно называться Узлами B (узлами Node B), развитыми узлами B (evolved Node B (eNB)), узлами следующего поколения (next generation (NG) Node B (gNB)), ведущими узлами eNB (master eNB (MeNB)), вторичными узлами eNB (secondary eNB (SeNB)), ведущими узлами gNB (master gNB (MgNB)), вторичными узлами gNB (secondary gNB (SgNB)), сетевыми контроллерами, узлами управления, базовыми станциями, точками доступа, передающими точками, (transmission point (TP)), приемопередающими точками (transmission-reception point (TRP)), сотовыми ячейками, несущими, макро ячейками, фемто ячейками, пико ячейками, ретрансляторами, абонентским оконечным оборудованием или оборудованием в помещении абонента (customer premises equipment (CPE)) и т.д. Единицы оборудования UE могут в целом называться мобильными станциями, мобильными устройствами, терминалами, устройствами терминалов, пользователями, абонентами, станциями, устройствами связи, оборудованием CPE, ретрансляторами, ретрансляторами для интегрированного доступа и транспортной связи (Integrated Access and Backhaul (IAB)) и другими подобными названиями. Следует отметить, что когда используется ретрансляция (на основе ретрансляционных станций, пико ячеек, оборудования CPE и т.п.), в частности многопролетная ретрансляция, граница между контроллером и узлом, которым управляет этот контроллер, может становиться размытой, так что возможно развертывание двойного узла (либо контроллера, либо узла, управляемого этим контроллером), где первый узел, который предоставляет второму узлу информацию для конфигурирования или управления второму узлу, считается контроллером. Аналогичным образом, также может быть расширена концепция передач восходящей (UL) и нисходящей (DL) линий.

Ячейка может содержать один или несколько отрезков полосы частот (bandwidth part (BWP)) для восходящей (UL) или нисходящей (DL) линии, назначенных для оборудования UE. Каждый отрезок BWP может иметь свои собственные числовые характеристики, специфичные для этого отрезка BWP, и конфигурацию. Отметим, что не все отрезки BWP должны быть активны в одно и то же время для рассматриваемого оборудования UE. Одна ячейка может соответствовать одной или нескольким частотам несущих. Обычно одна ячейка (первичная ячейка (primary cell (PCell)) или вторичная ячейка (secondary cell (SCell)), например) соответствует компонентной несущей (первичной компонентной несущей (primary component carrier (PCC)) или вторичной компонентной несущей (secondary CC (SCC)), например). Для некоторых ячеек возможно следующее, каждая ячейка может иметь несколько несущих в восходящей (UL) линии, одна такая несущая называется несущей восходящей линии (UL-несущей) или не дополнительной UL-несущей (non-supplementary (non-SUL)) (далее не-SUL-несущей), для которой имеется ассоциированная несущая нисходящей (DL) линии (DL-несущая), а другие несущие называются дополнительными (supplementary) UL-несущими (SUL-несущими), для которых нет ассоциированных DL-несущих. Ячейка или несущая может быть конфигурирована в формате слотов или субкадров, содержащих символы нисходящей (DL) линии и символы восходящей (UL) линии, и эта ячейка или несущая представляется работающей в дуплексном режиме с разделением времени (time division duplexed (TDD)). В общем, для неспаренного спектра, ячейки или несущие работают в TDD-режиме, а для спаренного спектра ячейки или несущие работают в дуплексном режиме с разделением по частоте (frequency division duplexed (FDD)). Узлы доступа могут предоставлять радио доступ в соответствии с одним или несколькими протоколами радиосвязи, например, долговременная эволюция (long term evolution (LTE)), усовершенствованная LTE (LTE advanced (LTE-A)), 5G, 5G LTE, 5G NR, высокоскоростной пакетный доступ (High Speed Packet Access (HSPA)), Wi-Fi 802.11a/b/g/n/ac, и т.п. Тогда как понятно, что системы связи могут использовать множество узлов доступа, способных осуществлять связь с несколькими единицами оборудования UE, на чертеже для простоты показаны только один узел доступа и две единицы оборудования UE.

Фиг. 2 иллюстрирует пример системы 200 связи и математические выражения для сигналов, передаваемых в этой системе 200 связи. Система 200 связи содержит узел 205 доступа, осуществляющий связь с оборудованием UE 210. Как показано на фиг. 2, узел 205 доступа использует фильтр v передачи и оборудование UE 210 использует фильтр w приема. Оба устройства – узел 205 доступа и оборудование UE 210, используют линейное предварительное кодирование или комбинирование. Предположим, что матрица канала (или модель канала или характеристика канала) H представляет собой матрицу размером N_rx x N_tx для системы с несколькими входами и несколькими выходами (multiple-input multiple-output (MIMO)), т.е. имеются N_tx передающих антенн и N_rx приемных антенн. Фильтр v передачи размером N_tx x Ns позволяет передатчику осуществлять предварительное кодирование или формирование диаграммы направленности для передаваемого сигнала, где Ns обозначает число передаваемых слоев, портов, потоков, символов, пилот-сигналов, сообщений данных или известных последовательностей. Фильтр w приема в многоантенной системе имеет размерность N_rx x Ns и представляет собой объединительную матрицу, которая обычно применяется к принятому сигналу y в соответствии с выражением w^Hy. Приведенное выше описание относится к передаче от узла 205 доступа к оборудованию UE 210, т.е. к передаче в нисходящей (DL) линии (DL-передаче). Передача может также происходить в обратном направлении (передача восходящей (UL) линии (UL-передача)), для которой матрица канала в этом случае превращается в матрицу H^H для случая режима TDD (где H^H представляет собой результат применения оператор Эрмита к модели H канала связи), и w можно рассматривать как фильтр передачи, а v – как фильтр приема. Фильтр w для передачи и фильтр w для приема могут быть или не быть одинаковыми фильтрами, и то же самое относится к фильтру v.

Канал 215 нисходящей (DL) линии (или прямой канал) между узлом 205 доступа и оборудованием UE 210 имеет модель канала или характеристику H, тогда как канал 220 восходящей (UL) линии (или обратный канал) между оборудованием UE 210 и узлом 205 доступа имеет модель канала или характеристику H^H. (В другой нотации UL-канал обозначают как H^T, что является результатом транспонирования модели H канала). Хотя на фиг. 2 показаны только один узел доступа и одна единица оборудования UE, система связи 200 этим случаем не ограничивается. Множество единиц оборудования UE могут обслуживаться одним узлом доступа с использованием разных время-частотных ресурсов (например, как в системах связи с частотным уплотнением-временным уплотнением (frequency division multiplexed-time division multiplexed (FDM-TDM)), как в типичных системах сотовой связи), либо с использованием одних и тех же время-частотных ресурсов (как в многопользовательских системах связи MIMO (multi-user MIMO (MU-MIMO)), где множество единиц оборудования UE объединены попарно и передачи для каждой единицы оборудования UE индивидуально подвергают предварительному кодированию). Среди спаренных единиц оборудования UE имеются помехи внутри ячейки.

Кроме того, в сети связи могут существовать несколько узлов доступа, так что некоторые из этих узлов могут совместно обслуживать оборудование UE 210 в режиме совместной передачи (такой как когерентная совместная передача, некогерентная совместная передача, координированная многопунктовая передача и т.п.), в режиме динамического переключения пунктов и т.д. Некоторые другие узлы доступа могут не обслуживать оборудование UE 210, а их передачи для обслуживаемых этими узлами собственных единиц оборудования UE создают помехи между ячейками для оборудования UE 210. Сценарий с несколькими узлами доступа и несколькими единицами оборудования UE, где узлы доступа взаимодействуют между собой для обслуживания оборудования UE, и имеется система MU-MIMO, представляет один из примеров рассматриваемых здесь сценариев.

Один из способов увеличения объема сетевых ресурсов может состоять в использовании все большего и большего объема пригодных спектральных ресурсов, которые содержат не только ресурсы лицензированной области спектра такого же типа, как ресурсы макро ячеек, но также ресурсы лицензированной области спектра других типов, отличных от макро ячеек (например, макро ячейка может быть ячейкой, работающей в режиме FDD, а небольшая ячейка может использовать несущие обоих типов – и в режиме FDD, и в режиме TDD), равно как ресурсы нелицензированной области спектра и совместно используемого лицензированного спектра; причем некоторые из этих спектральных ресурсов могут находиться в высокочастотных диапазонах, таких как диапазоны от 6 ГГц до 60 ГГц. Нелицензированные области спектра могут быть использованы в общем случае любыми пользователями в соответствии с требованиями регулятивных органов. Совместно используемые лицензированные области спектра также могут не принадлежать исключительно какому-либо одному оператору. Традиционно, нелицензированные области спектра не используются сетями сотовой связи, поскольку обычно бывает трудно обеспечить выполнение требований к качеству обслуживания (quality of service (QoS)). В нелицензированных областях спектра работают главным образом локальные сети радиосвязи (wireless local area network (WLAN)), например, сети Wi-Fi. Вследствие того факта, что лицензированные области спектра обычно являются дефицитными и дорогостоящими, можно рассматривать возможность использования нелицензированной области спектра оператором сотовой связи. Отметим, что в высокочастотных диапазонах и в нелицензированных/совместно используемых лицензированных диапазонах обычно используется режим с разделением времени (TDD), так что для связи можно использовать взаимность каналов.

В нелицензированных областях спектра обычно отсутствует предварительная координация между несколькими узлами, работающими с использованием одним и тех же частотных ресурсов. Таким образом, здесь может быть использован протокол на конкурентной основе (contention-based protocol (CBP)). Согласно Разделу 90.7 Части 90 (параграф 58) документа Федеральной комиссии по связи США (Section 90.7 of Part 90 (paragraph 58) of the United States Federal Communication Commission (FCC)), протокол CBP определен следующим образом:

«Протокол, позволяющий нескольким пользователям совместно использовать одну и ту же область спектра путем определения событий, какие могут возникать, когда два или более передатчиков пытаются одновременно получить доступ к одному и тому же каналу связи, и установления правил, посредством которых один передатчик предоставляет разумные возможности для работы других передатчиков. Такой протокол может содержать процедуры для инициирования новых передач, процедуры для определения состояния канала связи (доступен или недоступен) и процедуры для управления повторными передачами в случае занятости канала связи».

Отметим, что состояние занятости канала связи может также называться «канал недоступен», «канал несвободен», «канал не чист», «канал занят» и т.п., а состояние, когда канал не используется, может также называться «канал доступен», «канал свободен», «канал чист», «канал не занят» и т.п.

Одним из наиболее используемых протоколов CBP является процедура режима «Прослушай прежде, чем говорить» (LBT), определяемая в стандарте IEEE 802.11 или Wi-Fi (что можно найти, например, в документе «Спецификации уровня управления доступом к среде (MAC) и физического уровня (PHY) в локальной сети радиосвязи» (“Wireless LAN medium access control (MAC) and physical layer (PHY) specifications”), IEEE Std. 802.11-2007 (Редакция IEEE Std. 802.11-1999), который настоящим включен сюда посредством ссылки во всей своей полноте). Одним из способов реализации режима «Прослушай прежде, чем говорить» (LBT) является использование протокола многостанционного доступа с контролем несущей и предотвращением конфликтов (carrier sense multiple access with collision avoidance (CSMA/CA)). Согласно протоколу CSMA/CA контроль несущей осуществляется перед любой попыткой передачи, и передача осуществляется только в том случае, если несущая оказалась свободной, в противном случае, если несущая занята, применяется устанавливаемое случайным образом время обратного отсчета для следующего контроля несущей. Контроль несущей обычно осуществляют с использованием процедуры оценки CCA для определения, находится ли уровень мощности в канале связи ниже некоторой пороговой величины.

Стандарт ETSI EN 301 893 V2.1.1 (который настоящим включен сюда посредством ссылки во всей своей полноте) в Статье 4.9.2, описывает два (2) типа Адаптивного оборудования: Оборудование на основе использования кадров (FBE) и Оборудование на основе нагрузки (LBE), где специфицировано следующее (выдержка из стандарта ETSI EN 301 893 V2.1.1, Clause 4.9.2).

Оборудование на основе использования кадров (Frame Based Equipment) должно соответствовать следующим требованиям:

1) Прежде начала передач по рабочему каналу связи оборудование должно осуществить оценку незанятости канала (CCA) с использованием «измерения энергии». Оборудование должно контролировать рабочий канал (ы) в продолжение промежутка времени контроля для оценки CCA, которое должно составлять не меньше 20 мкс. Время контроля для оценки CCA, используемое оборудованием, должно быть заявлено изготовителем оборудования. Рабочий канал следует считать занятым, если уровень энергии в этом канале превосходит пороговую величину, соответствующую уровню мощности, указанному в п. 5 ниже. Если оборудование обнаружит, что рабочий канал (ы) свободен, оно может начать передачу незамедлительно (см. п. 3 ниже).

2) Если оборудование обнаружит, что рабочий канал занят, оно не должно вести передачу по этому каналу связи в течение следующего фиксированного периода кадра.

Примечание 1: Оборудованию разрешено продолжать передачи короткой контрольной сигнализации (Short Control Signaling Transmissions) по этому каналу связи при условии, что этот канал связи удовлетворяет требованиям статьи 4.9.2.3.

Примечание 2: Оборудованию, имеющему одновременные передачи по нескольким (смежным или несмежным) рабочим каналам связи, разрешено продолжать передачи по другим рабочим каналам связи при условии, что оценка CCA не обнаружила каких-либо сигналов в этих каналах.

3) Общее время, в течение которого оборудование может вести передачу в каком-то конкретном канале связи без выполнения повторной оценки доступности этого канала связи, определено как Интервал времени занятости канала связи. Этот Интервал времени занятости канала связи должен быть в диапазоне от 1 мс до 10 мс, а минимальный свободный период должен составлять по меньшей мере 5% Интервала времени занятости канала связи, используемого оборудованием для текущего фиксированного периода кадра. К концу свободного периода оборудование должно выполнить новую оценку CCA, как это описано в п. 1 выше.

4) Оборудование, после правильного приема пакета, предназначенного для этого оборудования, может пропустить оценку CCA и незамедлительно (см. примечание 3) перейти к передаче кадров управления и контроля (например, кадров квитирования (ACK) и квитирования блоков (Block ACK). Цепочка таких последовательных передач, выполняемых оборудованием без осуществления новой оценки CCA, не должна превосходить максимального интервала времени занятости канала связи, как это определено в п. 3 выше.

Примечание 3: Для целей многоадресной связи, передачи квитанций (ACK) (ассоциированных с одним и тем же пакетом данных) от индивидуальных устройств разрешено производить в последовательности.

5) Пороговая величина для измерения энергии в ходе оценки CCA должна быть пропорциональна максимальной мощности передачи (PH) соответствующего передатчика: для эффективной изотропно излучаемой мощности (effective isotropically radiated power (e.i.r.p.)) передатчика, равной 23 дБм, пороговый уровень (threshold level (TL)) оценки CCA должен быть не более -73 дБм/МГц на входе приемника (в предположении приемной антенны 0 дБи). Для других уровней мощности передатчика, пороговый уровень TL для оценки CCA следует вычислять с использованием формулы: TL = -73 dBm/MHz + 23 - PH (в предположении приемной антенны 0 (нуль) дБи и мощности PH, специфицированной в единицах дБм e.i.r.p.)».

«Оборудование на основе нагрузки (Load based Equipment) может реализовать механизм совместного использования спектра на основе режима LBT, опирающийся на режим оценки незанятости канала (CCA) с использованием «измерения энергии», как это описано в стандартах IEEE 802.11™-2007 [9], статьи 9 и 17, IEEE 802.11n™-2009 [10], статьи 9, 11 и 20, при условии удовлетворения требованиям соответствия, указанным в статье 4.9.3 (см. примечание 1) (все перечисленные документы настоящим включены сюда посредством ссылки).

Примечание 1: Это имеет целью также разрешить использовать механизм на основе режима оценки незанятости канала (CCA) с использованием «измерения энергии», как это описано в стандарте IEEE 802.11ac™ [i.2], статьи 8, 9, 10 и 22 (которые настоящим включены сюда посредством ссылки), когда это становится доступным.

Оборудование на основе нагрузки, не использующее какие-либо из механизмов, упомянутых выше, должно удовлетворять следующему минимальному набору требований:

1) Прежде осуществления передачи или пакета передач по рабочему каналу связи оборудование должно произвести оценку незанятости канала (CCA) с использованием «измерения энергии». Оборудование должно контролировать рабочий канал (ы) связи в продолжение промежутка времени контроля для оценки CCA, которое должно составлять не меньше 20 мкс. Время контроля для оценки CCA, используемое оборудованием, должно быть заявлено изготовителем оборудования. Рабочий канал связи следует считать занятым, если уровень энергии в этом канале превосходит пороговую величину, соответствующую уровню мощности, указанному в п. 5 ниже. Если оборудование обнаружит, что рабочий канал (ы) связи свободен, оно может начать передачу незамедлительно (см. п. 3 ниже).

2) Если оборудование обнаружит, что рабочий канал связи занят, оно не должно вести передач по этому каналу. Оборудование должно осуществить Расширенную оценку CCA, в ходе которой рабочий канал связи контролируют в продолжение промежутка времени, равного произведению случайного коэффициента N на время контроля для оценки CCA. Здесь коэффициент N определяет число свободных слотов, образующих полный свободный период, который необходимо контролировать прежде, чем инициировать передачу. Величину N следует выбирать случайным образом в диапазоне 1..q каждый раз, когда требуется расширенная оценка CCA, и записывать эту величину в счетчик. Величину q выбирает изготовитель в диапазоне 4..32. Эта выбранная величина должна быть заявлена изготовителем (см. статью 5.3.1 q)). Число в счетчике уменьшают каждый раз, когда слот оценки CCA признан «незанятым». Когда счетчик достигнет нуля, оборудование может вести передачу.

Примечание 2: Оборудованию разрешено продолжать передачи короткой контрольной сигнализации по этому каналу связи при условии, что этот канал связи удовлетворяет требованиям статьи 4.9.2.3.

Примечание 3: Оборудованию, имеющему одновременные передачи по нескольким (смежным или несмежным) рабочим каналам связи, разрешено продолжать передачи по другим рабочим каналам связи при условии, что оценка CCA не обнаружила каких-либо сигналов в этих каналах.

3) Полное время, в течение которого оборудование использует рабочий канал связи, равно максимальному интервалу времени занятости канала связи, которое должно быть меньше (13/32) × q мс, где число q определено в п. 2 выше, после чего устройство должно осуществить расширенную оценку CCA, как описано в п. 2 выше.

4) Оборудование, после правильного приема пакета, предназначенного для этого оборудования, может пропустить оценку CCA и незамедлительно (см. примечание 4) перейти к передаче кадров управления и контроля (например, кадров квитирования (ACK) и квитирования блоков (Block ACK). Цепочка таких последовательных передач, выполняемых оборудованием без осуществления новой оценки CCA, не должна превосходить максимального интервала времени занятости канала связи, как это определено в п. 3 выше.

Примечание 4: Для целей многоадресной связи, передачи квитанций (ACK) (ассоциированных с одним и тем же пакетом данных) от индивидуальных устройств разрешено производить в последовательности.

5) Пороговая величина для измерения энергии в ходе оценки CCA должна быть пропорциональна максимальной мощности передачи (PH) соответствующего передатчика: для эффективной изотропно излучаемой мощности (e.i.r.p.) передатчика, равной 23 дБм, пороговый уровень (TL) оценки CCA должен быть не более -73 дБм/МГц на входе приемника (в предположении приемной антенны 0 дБи). Для других уровней мощности передатчика, пороговый уровень TL для оценки CCA следует вычислять с использованием формулы: TL = -73 dBm/MHz + 23 - PH (в предположении приемной антенны 0 дБи и мощности PH, специфицированной в единицах дБм e.i.r.p.).

Выше приведена выдержка из стандарта ETSI EN 301 893 V2.1.1, Clause 4.9.2.

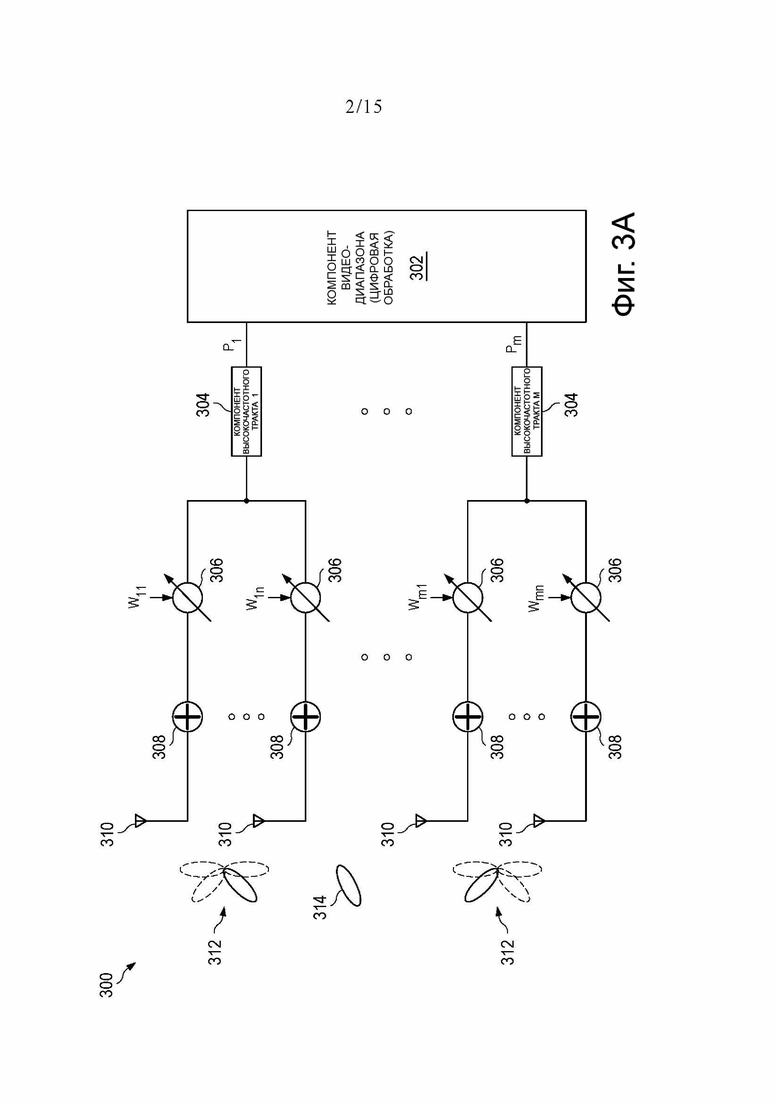

На фиг. 3A и 3B представлены схемы обычных систем 300 и 350 для аналогового управления положением луча и цифрового формирования диаграммы направленности. Система 300, показанная на фиг. 3A, содержит компонент 302 видеодиапазона для цифровой обработки, несколько компонентов 304 высокочастотных трактов, несколько фазовращателей 306, несколько сумматоров 308 и несколько антенн 310. Система 300 может быть использована для передачи или приема. Для простоты, система на фиг. 3A в качестве примера показана для передачи; принцип приема можно понимать аналогично. Каждый высокочастотный тракт 304 принимает весовой коэффициент (или вес, p₁, …, p_m как показано на фиг. 3A) от компонента 302 видеодиапазона. Этот набор весовых коэффициентов образует цифровой вектор предварительного кодирования, матрицу предварительного кодирования, вектор формирования диаграммы направленности или матрицу формирования диаграммы направленности для передачи. Например, вектор предварительного кодирования может представлять собой вектор [ p₁, …, p_m ]. Когда передают несколько слоев/потоков, компонент 302 видеодиапазона может использовать матрицу предварительного кодирования для генерации весовых коэффициентов, где каждый столбец (или строка) матрицы применяется к одному слою/потоку для передачи. Каждый высокочастотный тракт соединен с несколькими фазовращателями 306. Эти фазовращатели 306 могут, теоретически, применять любые величины фазовых сдвигов, однако на практике используется только небольшое число возможных величин фазовых сдвигов, например, 16 или 32 величины. Каждый высокочастотный тракт 304 генерирует узкий луч 312, ориентированный в направлении, определяемом настройками фазовращателей 306 и сумматоров 308. Если фазовращатели 306 могут применить любые величины фазовых сдвигов, луч может указывать в любом направлении; но если могут быть использованы только небольшое число величин фазовых сдвигов, луч может быть ориентирован в одном из нескольких возможных направлений (например, как показано на фиг. 3A, узкий луч (сплошная линия) выбран путем установления конкретной величины фазового сдвига в высокочастотном тракте 304, и этот луч является одним из всех возможных узких лучей, показанных сплошной линией и штриховыми линиями и соответствующих всем возможным величинам фазовых сдвигов). Каждый высокочастотный тракт выбирает один такой узкий луч, и все такие узкие лучи, выбранные всеми высокочастотными трактами (высокочастотные тракты с 1 по N), будут далее наложены один на другие. Как именно осуществляется такое наложение, основано на цифровых весовых коэффициентах. Весовые коэффициенты могут сделать луч от высокочастотного тракта сильнее или слабее, и поэтому разные наборы весовых коэффициентов могут порождать различные варианты наложения в пространственной области; на фиг. 3A, иллюстрирован конкретный луч 314. Другими словами, выбирая различные цифровые весовые коэффициенты, можно генерировать разные лучи 314. Цифровые операции для формирования диаграммы направленности могут, в общем, называться (цифровым) формированием диаграммы направленности или предварительным кодированием, а аналоговые операции формирования диаграммы направленности (луча) могут, в общем, называться (аналоговым) управлением положения луча или фазовым сдвигом.

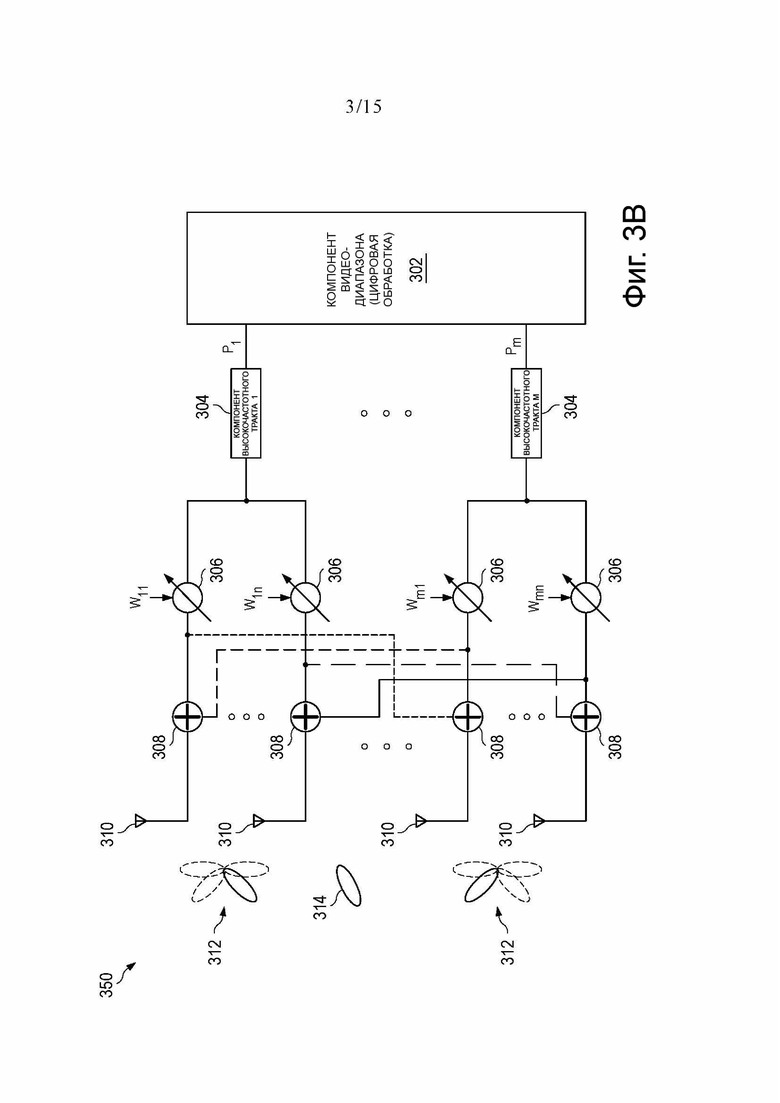

Система 350, показанная на фиг. 3B, аналогична системе 300, показанной на фиг. 3A, за исключением того, что соответствующие сумматоры 308 в каждом высокочастотном тракте 304 соединены один с другим.

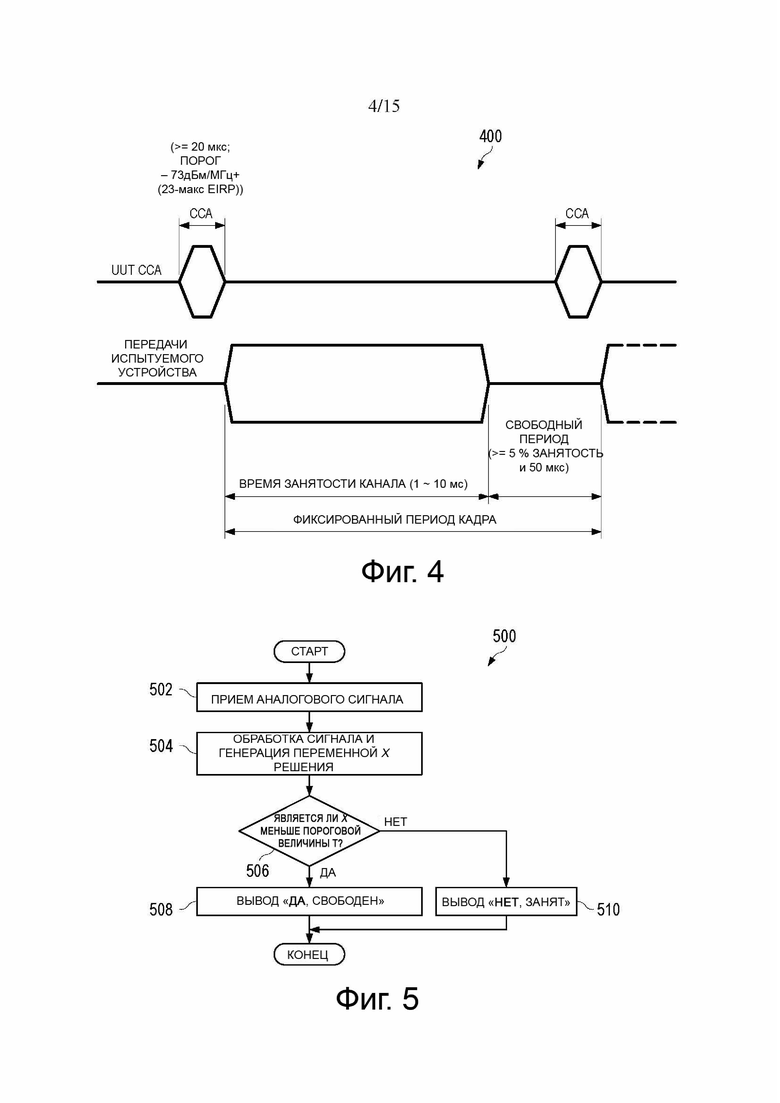

Пример временной диаграммы 400 синхронизации передач для оборудования на основе использования кадров, показан на фиг. 4. Оборудование, например, испытываемое устройство (unit under test (UUT)), выполняет оценку CCA для канала связи перед передачей, и если канал связи оказался свободен (или доступен, не занят), это оборудование осуществляет передачу в пределах интервала времени занятости канала связи и затем переходит в «холостое» состояние (состояние покоя) на время свободного периода. В течение этого свободного периода оборудование выполняет оценку CCA для определения, доступен ли канал связи.

Пример логической схемы способа 500 контроля несущей показан на фиг. 5. Способ 500, показанный на фиг. 5, начинается с блока 502, в котором контроллер связи принимает аналоговый сигнал от оборудования UE. В блоке 504, контроллер связи обрабатывает этот сигнал и генерирует переменную решения, X. Обработка сигнала здесь осуществляется в основном в цифровой области, что обычно производится в видеодиапазоне, и может содержать дискретизацию, аналого-цифровое (analog to digital (A/D)) преобразование, цифровое суммирование в приемнике с использованием взвешивания с применением весовых коэффициентов предварительного кодирования и т.п. Эту переменную решения, X, используют для определения, является ли канал несущей свободным или занятым. В блоке 506, контроллер связи определяет, является ли переменная решения меньше пороговой величины, T. Эта пороговая величина может быть стандартизованной величиной или может быть определена из стандарта или некоторых нормативных документов и может быть специфичной для типа устройства, пространственно специфичной и т.п. Может быть допустимо изменение пороговой величины в пределах заданного диапазона в соответствии с нагрузками трафика, условиями помех и т.п. Если в блоке 506 контроллер связи определит, что величина переменной решения, X, меньше пороговой величины, T, способ 500 переходит к блоку 508, где контроллер связи определяет, что канал связи рассматриваемой несущей свободен, после чего осуществление способа 500 завершается. Если в блоке 506 контроллер связи определит, что величина переменной решения, X, не меньше пороговой величины, T, тогда способ 500 переходит к блоку 510, где контроллер связи определяет, канал связи рассматриваемой несущей занят, после чего осуществление способа 500 завершается.

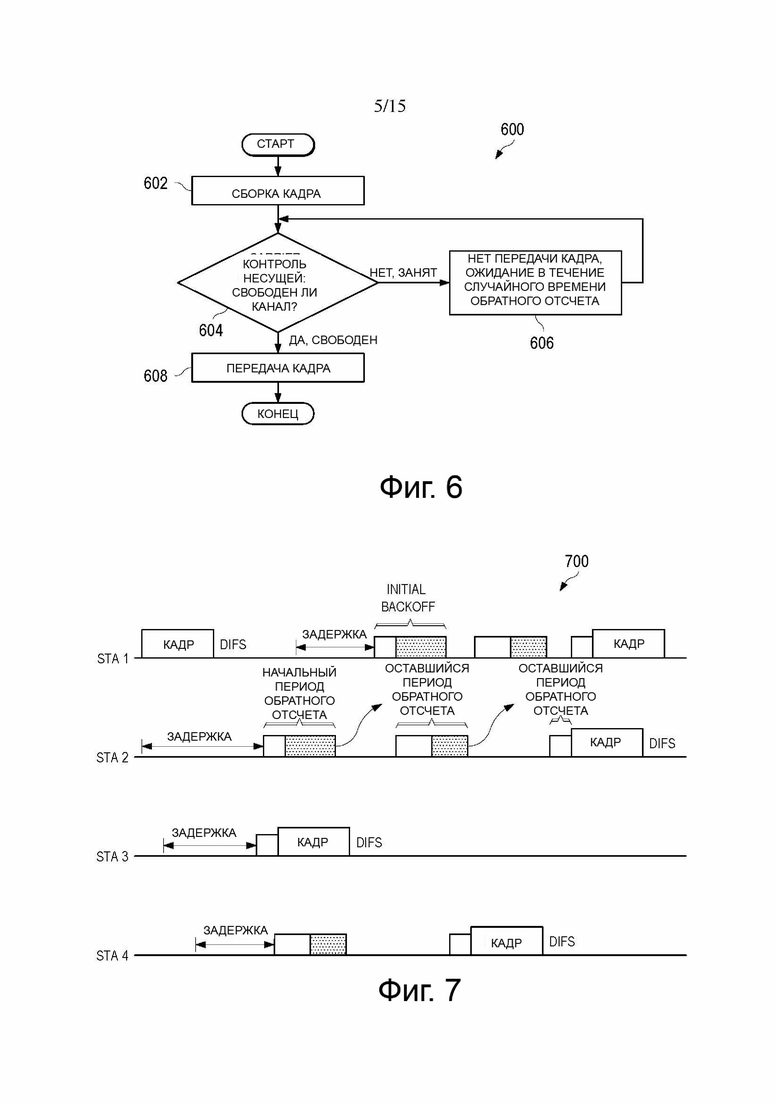

Логическая схема одного из вариантов способа 600 для общего механизма режима «прослушай прежде, чем говорить» показана на фиг. 6. Осуществление способа 600, показанного на фиг. 6, начинается с блока 602, в котором контроллер связи собирает кадр. В блоке 604, контроллер связи осуществляет контроль несущей, такой как процедура контроля несущей, описанная выше со ссылками на фиг. 5, для определения, является ли канал связи свободным. Если в блоке 604 контроллер связи определит, что рассматриваемый канал связи не свободен, а напротив занят, тогда способ 600 переходит к блоку 606, в котором контроллер связи воздерживается от передачи кадра и ожидает, пока истечет выбранное случайным образом время обратного отсчета, после чего способ 600 возвращается к блоку 604. Если в блоке 604 контроллер связи определит, что рассматриваемый канал связи свободен, способ 600 переходит к блоку 608, в котором контроллер связи передает указанный кадр, после чего осуществление способа 600 завершается.

Система Wi-Fi является ярким примером применения механизма «прослушай прежде, чем говорить». Система Wi-Fi использует технологии стандартов семейства 802.11, такие как радио интерфейс (включая физический (PHY) уровень и MAC-уровень). В стандартах 802.11, канал связи (называемый также каналом радиосвязи) совместно используется станциями в соответствии с механизмом, называемым распределенным доступом к каналу связи с функцией, называемой распределенной функцией координации (DCF (distributed coordination function)), что использует технологию CSMA/CA. Функция DCF использует и физическую, и виртуальную функции контроля несущей для определения состояния среды (т.е. канала связи). Функция физического контроля несущей располагается на физическом (PHY) уровне, и использует измерение энергии и обнаружение преамбулы с отделением от длины кадра для определения, когда канал связи окажется занятым. Функция виртуального контроля несущей располагается на MAC-уровне и использует информацию о резервировании, передаваемую в поле «Продолжительность» в заголовках MAC-уровня, сообщающих о препятствовании использованию канала радиосвязи. Механизм виртуального контроля несущей называется вектором распределения сети (network allocation vector (NAV)). Канал радиосвязи определяется в качестве свободного только тогда, когда механизма контроля несущей – физический и виртуальный, указывает, что это так. Станция (например, STA 1), имеющая кадр данных для передачи, сначала осуществляет оценку CCA путем контроля канала радиосвязи в течение промежутка времени фиксированной продолжительности, т.е. межкадрового промежутка функции DCF (DCF inter-frame space (DIFS)). Если канал радиосвязи занят, станция ожидает, пока этот канал связи не станет свободным, задерживается на время DIFS, и затем ожидает в течение следующем периода обратного отсчета, установленного случайным образом, (путем установления таймера обратного отсчета с целым числом слотов). Число в таймере обратного отсчета уменьшается на единицу в ответ на каждый свободный слот и «замораживается», когда будет определено, что канал связи занят. Когда таймер обратного отсчета достигнет нуля, станция начинает передачу данных. Процедура 700 доступа к каналу связи Wi-Fi, как описано выше, показана на фиг. 7.

Для удовлетворения требований нормативных документов по работе в нелицензированной области спектра и для сосуществования с другими технологиями радио доступа (radio access technology (RAT)), такими как Wi-Fi, передачи в нелицензированной области спектра не могут быть непрерывными или постоянными во времени. Вместо этого могут быть применены включение/выключение или «оппортунистические» передачи и измерение по требованию.

В дополнение к этому, для работы в высокочастотных диапазонах, особенно в диапазонах от 28 ГГц до 60 ГГц, которые обычно относят к диапазону миллиметровых волн (mmWave), связь использует характеристики распространения сигнала, совершенно отличные от характеристик распространения в так называемом микроволновом (СВЧ) диапазоне (обычно ниже 6 ГГц). Например, потери миллиметровых волн при увеличении расстояния выше, чем в СВЧ (микроволновом) диапазоне. Поэтому высокочастотные диапазоны больше подходят для работы в небольших ячейках, чем для макроячеек, и эти диапазоны обычно используют формирование диаграммы направленности с большим числом антенн (например, это число >16, и в некоторых случаях может составлять несколько сотен антенн) для обеспечения эффективных передач. Отметим, что на высоких частотах длины волн, размеры антенн и расстояния между антеннами все могут быть меньше, чем соответствующие параметры на низких частотах, что делает возможным оснастить узел связи большим числом антенн. В результате, лучи, сформированные посредством большого числа антенн, могут быть очень узкими (острыми), например, с шириной луча 10 градусов и меньше. С этим резко контрастируют традиционные системы радиосвязи, в которых ширина луча обычно намного больше, например, десятки градусов. На фиг. 8A показана диаграмма направленности с более широким лучом 802, полученная с использованием небольшого числа антенн на низкой частоте. На фиг. 8B показана диаграмма направленности с узким (острым) лучом 804, полученная с использованием большого числа антенн на высокой частоте. В общем, считается, что узкие (острые) лучи являются главным новым свойством волн миллиметрового диапазона. В качестве общего эмпирического правила, выигрыш от формирования диаграммы направленности в системе MIMO с большим количеством станций можно грубо оценить по формуле N x K, где N – число передающих антенн и K – число приемных антенн. Это обусловлено тем, что 2-норма матрицы H характеристики канала связи грубо масштабируется в соответствии с (N x K)^1/2_, и поэтому, если вектор предварительного кодирования в передающим узле обозначить p, и вектор суммирования в приемном узле обозначить w, тогда характеристика составного канала связи равна w’Hp, и при правильном выборе векторов w и p, выигрыш составного канала по энергии может достигать N x K, что намного выше, чем в случае с меньшим числом антенн.

Стандарты технологии Нового радио (NR) не специфицируют автономно запускаемый оборудованием UE интервал COT (т.е. интервал COT не запланированный узлом gNB). Стандарты NR специфицируют интервал COT, инициированный узлом gNB. В течение интервала COT, инициированного узлом gNB, оборудованию UE может быть разрешено передавать, как устройству, совместно использующему интервал COT, (т.е. оборудование UE совместно использует интервал COT, инициированный узлом gNB, для передач). Узел gNB может конфигурировать передачу оборудования UE, включая указание типа режима LBT, который оборудованию UE необходимо использовать в качестве устройства, совместно использующего интервал COT, во время интервала COT, инициированного узлом gNB. Тип доступа к каналу восходящей (UL) линии (например, режим LBT) может быть обозначен узлом gNB при планировании гранта восходящей (UL) линии.

Спецификации стандартов LTE LAA и NR-U определяют два типа операций для доступа к нелицензированному каналу связи на основе синхронизации доступа к каналу связи, а именно для режима работы оборудования на основе нагрузки (LBE) и для режима работы оборудования на основе использования кадров (FBE).

В режиме работы LBE доступ к нелицензированному каналу связи не синхронизирован с внешним тактовым сигналом, а интервал COT инициируют сразу же, как только процедура оценки CCA увенчается успехом. На фиг. 9 представлена временная диаграмма 900 примера синхронизации операций в режиме LBE. После каждого интервала COT 910 в пределах фиксированного периода кадра (FFP) 930, узел gNB выполняет контроль канала связи (например, оценку CCA) в контрольных слотах 920, и когда контролируемый канал связи воспринимается как свободный, узел gNB запускает инициируемый случайным числом счетчик обратного отсчета. Число в этом инициируемом случайным числом счетчике обратного отсчета уменьшается для каждого контрольного слота 922, когда обнаружено, что канал связи свободен. Если во время контроля канал связи оказался занят (например, в контрольном слоте 924), т.е. оценка CCA оказалась неудачной, процесс уменьшения числа в счетчике обратного отсчета останавливается.

На фиг. 10 представлена временная диаграмма 1000 синхронизации операций в режиме FBE согласно стандарту TS 37.213. В режиме работы FBE узел gNB выполняет операцию режима LBT (например, расширенную оценку CCA) в каждом временном интервале T (периоде) в канале связи, например, во время свободного периода. Если в соответствии с операцией режима LBT канал связи оказался свободен, узел gNB может инициировать интервал COT 1010 продолжительностью Ty, который составляет некоторую долю периода повторения (T). Иными словами, узел gNB представляет собой объект, который первый начинает использовать интервал COT для передачи. Этот интервал COT 1010 инициируют периодически в каждом фиксированном периоде кадра (FFP) T в двух последовательных радио кадрах, начиная от радио кадра с четным индексом в момент x∙T, при максимальном интервале времени занятости канала связи Ty=0.95*T, где T обозначает период FFP в мс, что также известно как кадр и представляет собой параметр более высокого уровня, а параметр x является целым числом, представляющим номер периода (т.е. номер периода FFP). Такой тип доступа в документе TS 37.213 называется полустатической занятостью канала связи. Только узел gNB может инициировать интервал COT в режиме FBE. Как показано на фиг. 10, каждый период FFP содержит интервал COT 1010, начинающийся от начала этого периода FFP, и следующий за тем интервалом свободный период. Узел gNB осуществляет оценку CCA перед началом следующего периода FFP, например, во время свободного периода в текущем периоде FFP. Если канал связи оказался доступен (не занят или чист) на основе оценки CCA, узел gNB может инициировать интервал COT 1010 в следующем периоде FFP.

В режиме работы FBE оборудование UE получает от узла gNB информацию относительно периода FFP, такую как начальная позиция периода FFP и продолжительность этого периода FFP. Передачи оборудования UE в пределах этого периода FFP могут происходить, если в пределах этого периода FFP будут обнаружены один или несколько из следующих сигналов/каналов связи нисходящей (DL) линии (например, физический нисходящий канал управления (PDCCH), блок синхросигналов (synchronization signal block (SSB)), физический вещательный канал (physical broadcast channel (PBCH)), оставшаяся минимальная информация о системе (remaining minimum system information (RMSI)) или конфигурированный грант канала PDCCH (configured grant (CG)-PDCCH)).

Документ TS 37.213 определяет периодический интервал COT (с периодом T= FFP), запускаемый (инициируемый) узлом gNB (как обсуждается выше), и такой периодический интервал COT может называться периодическим интервалом COT первого типа. Интервал COT может называться промежутком времени, в продолжение которого каналом связи «владеет» инициатор, который инициировал этот интервал COT. В продолжение этого интервала COT, инициатор может иметь несколько передач и возможно позволить другим устройствам, таким как приемник, совместно использовать этот интервал COT в том смысле, что этот приемник также может осуществлять какие-то передачи. Под инициатором, который инициировал интервал COT, можно понимать инициатора, который первым начал передачу в начале периода FFP, ассоциированного с этим интервалом COT, после верификации, что канал является свободным, и другие устройства, которые совместно используют этот интервал COT, могут вести передачи только после того, как инициатор инициирует этот интервал COT и предоставит гранты для совместного использования этого интервала COT. В спецификациях технологии NR выпуск Rel16 или старше, оборудование UE не может быть инициатором, а только узел gNB может инициировать интервал COT. Иными словами, оборудование UE может использовать интервал COT только после того, как этот интервал COT будет инициирован узлом gNB, (после того, как узел gNB начнет передачу в интервале COT) и этот узел gNB предоставит оборудование UE разрешение совместно использовать рассматриваемый a интервал COT. Например, узел gNB может инициировать интервал COT, осуществить передачу в нисходящей (DL) линии и планировать совместное использование интервала COT оборудованием UE. Оборудование UE принимает передачу нисходящей (DL) линии и после этого может осуществлять передачу восходящей (UL) линии в соответствии с планируемым интервалом COT. Процедура режима LBT, выполняемая в течение интервала COT, может отличаться от процедуры режима LBT, выполняемой вне интервала COT, и более конкретно, процедура режима LBT, выполняемая в течение интервала COT, может быть очень короткой, и детерминистский период может быть использован для выполнения оценки CCA, либо если промежуток между последовательными передачами короче предварительно заданного периода, например, 16 мкс, оценка CCA (в режиме LBT) не нужна.

Прежде инициирования интервала COT в режиме FBE узел gNB, в соответствии со стандартом TS 37.213, должен выполнить процедуру расширенной оценки CCA, которая называется LBT Category 4 в документах группы 3GPP и которая относится к базовому режиму LBT. Эта базовая процедура режима LBT содержит усеченный экспоненциальный обратный отсчет на основе измерения энергии (energy detection (ED)). В течение этой процедуры узел gNB контролирует канал связи, и если обнаружено, что этот канал связи является свободным (т.е. в канале связи зафиксирована низкая энергия), узел gNB запускает счетчик обратного отсчета, инициируя его случайным числом, так что число в счетчике уменьшается каждый раз, когда в контролируемом слоте будет определено, что канал связи является свободным. Когда число в счетчике обратного отсчета, инициированном случайным числом, достигнет нуля, узел gNB может инициировать интервал COT; в противном случае, если инициированный случайным числом счетчик обратного отсчета не достигнет нуля прежде, чем истечет интервал COT, узел gNB должен пропустить текущую возможность передачи (т.е. текущий период FFP), и ожидать следующего периода, чтобы инициировать интервал COT для передач. Термины «возможность передачи» и «возможность» используются по всему описанию настоящего изобретения взаимозаменяемо.

Ограничение, что только узел gNB может инициировать интервал COT для режима FBE, как отмечено выше, может приводить к задержкам, которые не являются необходимыми, для передач восходящей (UL) линии или к издержкам. Например, если оборудование UE представляет собой видеокамеру системы безопасности, в которой передачи восходящей (UL) линии запускаются при обнаружении движения, трафик оборудования UE в восходящей (UL) линии может быть задержан на один период FFP в лучшем случае. В таком случае, узел gNB может планировать, если канал связи свободен, периодический интервал COT и планировать гранты восходящей (UL) линии для оборудования UE, даже если оборудование UE не имеет данных для передачи. Это ведет к непроизводительному расходованию энергии аккумулятора и высокочастотного спектра в оборудовании UE, поскольку этому оборудованию UE необходимо осуществлять мониторинг каждого из периодических интервалов COT.

Такой проблемы, обсуждаемой выше, можно избежать, если оборудование UE сможет само инициировать интервалы COT в режиме FBE. Используя приведенный выше пример, если видеокамера в оборудовании UE может сама инициировать интервалы COT в режиме FBE, эта видеокамера в оборудовании UE может запустить периодический интервал COT сразу же, как только будет обнаружено движение, и отменить этот периодический интервал COT, когда передача видео завершится или остановится.

Варианты настоящего изобретения предлагают способ инициирования интервала COT посредством оборудования UE в режиме FBE, который позволит уменьшить задержки и издержки. Когда оборудование UE имеет данные для передачи, этому оборудованию UE нет необходимости ожидать, пока узел gNB инициирует интервал COT в периоде FFP и запланирует/разрешит оборудованию UE совместно использовать этот интервал COT, инициированный узлом gNB, и это оборудование UE тогда ведет передачу в совместно используемом интервале COT, инициированном узлом gNB. Вместо этого, оборудование UE само может инициировать интервал COT в пределах периода FFP для осуществления передачи в интервале COT, инициированном этим оборудованием UE. Другими словами, оборудование UE может определить, является ли канал связи свободным прежде наступления периода FFP, и если этот канал связи свободен, оборудование UE может начать передачу в начале этого периода FFP, чтобы инициировать интервал COT в пределах этого периода FFP. Оборудование UE представляет собой объект, который первым начинает передачу в пределах этого периода FFP. Предлагаемые варианты определяют дополнительные типы периодических интервалов COT (полустатический доступ к каналу), инициированных оборудованием UE. В различных вариантах, оборудование UE может быть способно инициировать интервал COT, периодически ассоциируемый с режимом работы FBE. Для интервала COT, инициированного оборудованием UE, это оборудование UE может называться инициатором и владельцем этого интервала COT, и только оборудование UE, инициировавшее этот интервал COT, может предоставлять право для передач в течение интервала COT, принадлежащего этому оборудованию UE. Оборудование UE может использовать этот интервал COT совместно с другими устройствами, такими как узел gNB или другое оборудование UE. Периодический интервал COT представляет собой интервал COT, который может быть инициирован периодически, например, в каждом периоде период FFP в пределах конфигурированного временного интервала. В различных вариантах настоящего изобретения оборудование UE может инициировать одиночный интервал COT или периодический интервал COT.

В некоторых вариантах, предложены периодические интервалы COT второго типа, инициируемые оборудованием UE. В отношении интервалов COT этого типа узел gNB может, посредством стартовых позиций и возможных конечных позиций, предоставить оборудованию UE временной интервал T_UE_COT, в котором это оборудование UE может инициировать периодические интервалы COT. Временной интервал T_UE_COT обозначает интервал, в течение которого оборудованию UE разрешено инициировать интервал COT или периодический интервал COT. Временной интервал T_UE_COT может быть обозначен с использованием стартовой позиции этого временного интервала и его конечной позиции, либо другими способами. Например, стартовая позиция и конечная позиция временного интервала могут быть выражены или обозначены в терминах индекса кадра или числа кадров посредством сигнализации. Узел gNB может также предоставить конфигурацию для периода FFP (также называемую конфигурацией периода FFP) оборудованию UE, инициирующему интервал COT. Этот период FFP может также называться просто «период» в пределах настоящего изобретения. Конфигурация периода FFP может содержать величину периода FFP, например, указывающую длину (продолжительность во времени) этого периода FFP. Если величина периода FFP не представлена, оборудование UE может учитывать последнюю величину периода FFP, использованную обслуживающей ячейкой/узлом gNB, например. В начале каждого периода FFP, присутствует возможность для оборудования UE инициировать интервал COT. Эта возможность здесь называется возможностью интервала COT, либо возможностью периодического интервала COT. Если оборудование UE не воспользуется этой возможностью для инициирования интервала COT, это оборудование UE теряет эту пропущенную возможность интервала COT, так что ему необходимо ожидать следующей возможности интервала COT, чтобы инициировать интервал COT. Как будет обсуждаться ниже, оборудование UE может осуществлять передачу восходящей линии с использованием возможности интервала COT для текущего периода FFP, т.е. в начале текущего периода FFP, которая (возможность) инициирует интервал COT для текущего периода FFP. Тогда оборудование UE может владеть интервалом COT в текущем периоде FFP и осуществлять передачи в течение этого интервала COT, инициированного оборудованием UE, в текущем периоде FFP. Если оборудование UE не инициирует интервал COT в текущем периоде FFP, это оборудование UE может инициировать интервал COT для следующего периода FFP или другого периода FFP в будущем с использованием того же самого механизма.

Эти варианты отличаются от отчета о статусе буфера (buffer status report (BSR)), где оборудование UE передает запрос планирования (SR), а узел gNB назначает ресурсы для передачи восходящей (UL) линии. Для отчета BSR, необходимо планировать возможности передачи в интервале COT, что должно быть инициировано узлом gNB, а оборудование UE никогда не обладает «правом собственности» на интервал COT. В этих вариантах не требуется узел gNB для инициирования интервала COT. Оборудование UE может инициировать и владеть интервалом COT, который может быть использован совместно с узлом gNB, например.

Варианты настоящего изобретения также предлагают техническое решение, которое позволяет нескольким единицам оборудования UE конкурировать и инициировать интервал COT в процессе работы в режиме FBE. Узел gNB может подтвердить (квитировать) «победителя» соревнования между единицами оборудования UE в качестве владельца этого интервала COT.

В некоторых вариантах, узел gNB может назначить временной интервал T_UE_COT (как показано на фиг. 12) для интервалов COT, инициированных оборудованием UE, либо одиночному оборудованию UE, либо группе единиц оборудования UE. Если временной интервал T_UE_COT для интервалов COT, инициированных оборудованием UE, назначен одиночному оборудованию UE, это оборудование UE может инициировать периодический интервал COT незамедлительно после успешного завершения процедуры расширенной оценки CCA (например, LBT Category 4) в течение этого временного интервала T_UE_COT. Период (FFP) для этого периодического интервала COT может быть предоставлен узлом gNB. Тип режима LBT для осуществления оборудованием UE может быть предоставлен узлом gNB, либо, например, оборудование UE может использовать режим LBT Тип 1 по умолчанию, либо использовать кратковременный детерминистский режим LBT для контроля канала связи. В другом варианте, тип режима LBT и период (FFP) могут быть получены оборудованием UE из конфигурации более высокого уровня.

Период (FFP) для инициирования интервала COT оборудованием UE может быть конфигурирован, либо предварительно конфигурирован. Этот период (FFP) для инициирования интервала COT оборудованием UE может быть предоставлен узлом gNB. Возможные величины периода FFP могут быть такими же или отличными от величин периода FFP для инициируемого узлом gNB интервала COT. В некоторых вариантах, величина периода FFP может быть предоставлена для одноразового интервала COT, который может соответствовать эквивалентной бесконечной продолжительности периода. Режим LBT может по-прежнему требоваться или осуществляться во время бесконечной продолжительности периода для передач. В другом варианте, конфигурация периода FFP может сигнализировать, что может быть инициирован только короткий интервал COT для передач короткой контрольной сигнализации. Короткий интервал COT не потребовал бы осуществления режима LBT, как это специфицировано для передач короткой контрольной сигнализации в спецификациях стандартов ETSI (например, ETSI EN 301 893 V2.1.1 (2017-05)). В некоторых вариантах, период для интервала COT, инициированного оборудованием UE, может быть таким же, как период FFP для передач нисходящей (DL) линии (DL FFP) для узла gNB, или всегда таким же, как для одноразового интервала COT, или может иметь фиксированную величину, либо в качестве желаемой операции, либо прежде предоставления управления RRC. Конфигурированный или другим способом известный период для интервала COT, инициированного оборудованием UE, может быть переопределен путем информирования оборудования UE о «пропуске» или путем информирования оборудования UE о «новом периоде», где величина этого «нового периода» предназначена для одного или нескольких инициируемых интервалов COT, либо для некоторого небольшого или ограниченного числа разрешенных или конфигурированных величин. Передачи в течение этого интервала COT можно рассматривать в качестве отчета о статусе буфера, но на, в большей степени, физическом уровне.

Величины периода FFP могут быть различными (например, одноразовый или бесконечный период) по умолчанию для определенных типов трафика (например, нечастые сигналы тревоги). Конфигурация периода FFP может также указывать оборудованию UE, что следует работать в интервале COT, инициированном узлом gNB, где это оборудование UE обязано использовать конфигурацию периода FFP, установленную узлом gNB. Иными словами, это оборудование UE может передавать с использованием интервала COT, инициированного узлом gNB согласно соответствующей конфигурации периода FFP, установленной узлом gNB. В некоторых вариантах, оборудование UE может получать команды для переключения между передачей с использованием интервала COT, инициированного оборудованием UE, и передачей с использованием интервала COT, инициированного узлом gNB.

В некоторых вариантах, временной интервал T_UE_COT может быть разделен на периоды (FFP), и эти периоды могут быть определены (конфигурированы) узлом gNB или посредством конфигурации более высокого уровня. Например, временной интервал T_UE_COT может содержать несколько периодов FFP, и число этих периодов FFP может быть определено сетью связи. В начале каждого периода оборудование UE может выбрать или отказаться от запуска интервала COT или периодического интервала COT для периода FFP. Для выбора (т.е. определения, что следует запустить или инициировать интервал COT для оборудования UE или периодический интервал COT для оборудования UE в течение периода FFP), оборудование UE должно сначала выполнить процедуру режима LBT, и если эта процедура режима LBT оказалась успешной, оборудование UE перейдет к своим передачам в интервале COT рассматриваемого периода FFP. Для отказа, оборудование UE может пропустить процедуру режима LBT и сделать очень короткую передачу в восходящей (UL) линии, чтобы проинформировать, что оно пропустит соответствующую возможность для начала интервала COT или периодического интервала COT. Указанная короткая передача в восходящей (UL) линии может представлять собой сообщение в восходящей (UL) линии о пропуске и может быть простой последовательностью, заданной предварительно таким образом, чтобы сделать ее более надежной.

Если оборудование UE пропускает одну возможность во временном интервале T_UE_COT, оно может воспользоваться следующей возможностью для инициирования интервала COT в пределах временного интервала T_UE_COT, если только этому оборудованию UE не будет запрещено сделать это узлом gNB, например, посредством специального сообщения. В таком случае узел gNB может отобрать остаток интервала T_UE_COT.

Интервал COT может представлять собой интервал COT, инициированный оборудованием UE сразу же, как только у этого оборудования UE появится информация для передачи в восходящей (UL) линии (например, канал PUCCH, канал PUSCH, запрос SR или сигнал SRS) после того, как процедура режима LBT оказалась успешной прежде начала периода FFP. Иными словами, оборудование UE может инициировать интервал COT, когда оно осуществляет передачу в восходящей (UL) линии в периоде FFP, ассоциированном с этим интервалом COT. Эта передача восходящей (UL) линии может начаться в начале рассматриваемого периода FFP (или в начале возможности интервала COT в пределах этого периода FFP), и завершиться прежде наступления свободного периода в пределах этого периода FFP. Передача восходящей (UL) линии от оборудования UE, которая несет в восходящем направлении сигнал для инициирования интервала COT, может называться первой передачей оборудования UE в этом интервале COT (возможности). Другие передачи в этом интервале COT будут после первой передачи и завершатся прежде наступления свободного периода в пределах периода FFP. Узел gNB, принявший такую первую передачу, может определить, что оборудование UE инициирует интервал COT в рассматриваемом периоде FFP. Частотные ресурсы для осуществления этой передачи в восходящей (UL) линии могут быть предоставлены заранее узлом gNB, либо этот узел gNB может определить циклический сдвиг, как при приеме канала RACH. Эта передача восходящей UL линии может содержать, например, канал PUCCH, канал PUSCH, запрос планирования (SR), зондирующий опорный сигнал (SRS) или информацию о состоянии канала (CSI) (такую как индикатор качества канала (channel quality indicator (CQI))). Эта передача восходящей UL линии может быть передана с использованием некоторых предварительно заданных ресурсов. В одном из вариантов оборудование UE может инициировать интервал COT с использованием всего канала или подмножества несущих. Если используется подмножество несущих, узлу gNB может быть необходимо осуществить планирование для единиц оборудования UE таким образом, чтобы удовлетворить требованию минимальной занятости полосы частот канала связи.

В одном из вариантов, оборудование UE может информировать узел gNB, имеет ли оно целью использовать следующий период FFP, или пропустить этот следующий период FFP. Например, оборудованию UE может быть разрешено инициировать несколько интервалов COT в пределах временного интервала T_UE_COT. Оборудование UE может проинформировать узел gNB, что оно пропустит определенное число или все возможности интервалов COT в пределах интервала T_UE_COT, либо инициирует некоторые или все интервалы COT в пределах интервала T_UE_COT. Эта информация позволяет узлу gNB повторно использовать неиспользованные возможности интервалов COT, инициированных оборудованием UE, которые (возможности) могут быть назначены другим единицам оборудования UE или для другого типа трафика.

В некоторых вариантах, узел gNB может назначить временной интервал T_UE_COT группе единиц оборудования UE. В таком случае, интервал T_UE_COT представляет собой временной интервал, в течение которого группе единиц оборудования UE разрешено инициировать интервал COT. В таком случае, группа единиц оборудования UE соревнуется за право инициирования интервала COT в пределах периода FFP. Во избежание конфликтов между несколькими единицами оборудования UE, успешно прошедшими процедуру LBT Category 4 (расширенную оценку CCA) прежде возможности периодического интервала COT, дополнительная процедура обратного отсчета следует незамедлительно после первоначальной процедуры LBT в качестве части процедуры запуска (инициирования) интервала COT. Иными словами, каждая единица оборудования UE осуществляет процедуру инициирования интервала COT в пределах интервала T_UE_COT в соответствии с возможностью периодического интервала COT. В ходе процедуры инициирования интервала COT каждая единица оборудования UE осуществляет оценку CCA для определения, свободен ли канал связи. Если канал связи свободен, оборудование UE может незамедлительно осуществить дополнительную процедуру обратного отсчета. В ходе этой дополнительной процедуры обратного отсчета (также называемой процедурой обратного отсчета после оценки CCA), каждая из единиц оборудования UE, успешно прошедшая процедуру режима LBT, генерирует случайное число R для инициирования счетчика обратного отсчета и продолжает контролировать канал связи. Число в счетчике обратного отсчета уменьшают каждый раз, когда в очередном слоте будет определено, что контролируемый канал в этом слоте свободен. Оборудование UE может инициировать интервал COT, когда будет достигнуто R=0. Первоначальная величина R в счетчике обратного отсчета в каждой единице оборудования UE может быть предоставлена узлом gNB, конфигурирована более высокими уровнями или быть равна предварительно заданному числу по умолчанию. В одном из примеров, первоначальная величина R в счетчике обратного отсчета для каждой единицы оборудования UE может быть пропорциональна числу единиц оборудования UE в группе, чтобы уменьшить шансы возникновения конфликтов.

Отметим, что в приложениях Интернет вещей (Internet of things (IoT)) трафик восходящей (UL) линии может быть неравномерным и может запускаться событием в окружающем мире («в поле») или результатами измерений. В таком случае, ожидается, что дополнительный период обратного отсчета в начале возможности интервала COT (начало периода FFP), что может занимать несколько последних символов, не повлияет на пропускную способность в течение интервала COT, который может составлять миллисекунды.

В одном из вариантов, узел gNB может предоставить для каждой единицы оборудования UE свой первоначальный диапазон случайных чисел (например, окно соперничества (contention window (CW))) с возможностью отдать более высокий приоритет некоторым единицам оборудования UE (более короткое окно CW). Например, для каждой единицы оборудования UE в группе может быть конфигурировано какое-то окно CW. Одна или несколько единиц оборудования UE могут иметь более высокий приоритет (например, с более короткими окнами CW), чем другие единицы оборудования UE (с более длинными окнами CW). В одном из других вариантов, каждая единица оборудования UE может использовать первоначальный диапазон счетчика обратного отсчета на основе приоритета своего трафика. Например, каждая единица оборудования UE может быть конфигурирована с первоначальным диапазоном счетчика обратного отсчета на основе приоритета своего трафика.

На фиг. 11 представлена временная диаграмма 1100 одного из вариантов синхронизации операций оборудования UE, выделяющая процедуру оценки CCA после обратного отсчета. В этом примере группа единиц оборудования UE конфигурирована для инициирования периодических интервалов COT для каждой возможности интервала COT с использованием процедуры оценки CCA после обратного отсчета. Единица оборудования UE в группе может осуществлять передачи в интервале COT 1102, инициированном этой единицей оборудования UE для первой возможности интервала COT. После истечения интервала COT 1102 эта единица оборудования UE может войти в свободный период 1104 и затем выполнить оценку CCA (во временной области 1106) прежде начала следующей (второй) возможности интервала COT. Когда оценка CCA прошла успешно, оборудование UE может начать дополнительную процедуру обратного отсчета и продолжить контролировать канал связи. Инициируемый случайным числом счетчик обратного отсчета начинает работу с записанного в нем начального значения. Если в ходе дополнительной процедуры обратного отсчета канал связи окажется свободным, иными словами, число в инициируемом случайным числом счетчике обратного отсчета уменьшится до нуля (во временной области 1108), оборудование UE может инициировать интервал COT 1110 для второй возможности интервала COT, например, путем выполнения передачи в восходящей (UL) линии во второй возможности интервала COT, и продолжить передачи в пределах инициированного интервала COT 1110. Оборудование UE останавливает свои передачи, когда входит в свободный период 1112 после окончания интервала COT 1110, и выполняет оценку CCA во временной области 1114, чтобы определить, может ли оно инициировать интервал COT 1116 для следующей (третьей) возможности интервала COT. Если оценка CCA оказалась неуспешной, оборудование UE может отменить третью возможность интервала COT. Иными словами, оборудование UE пропускает третью возможность интервала COT для передач. Оборудование UE может осуществить оценку CCA прежде следующей (четвертой) возможности интервала COT (во временной области 1118) и эта оценка CCA может оказаться успешной. В таком случае, оборудование UE может начать дополнительную процедуру обратного отсчета и продолжить контролировать канал связи во временной области 1120. Если канал связи оказался занят в одном из контрольных слотов в ходе дополнительной процедуры обратного отсчета, эта дополнительная процедура обратного отсчета завершается неудачей. В таком случае, оборудование UE будет неспособным инициировать интервал COT 1122 в ходе четвертой возможности интервала COT, и тем самым отменит четвертую возможность интервала COT. Приведенные выше операции могут быть выполнены каждой единицей оборудования UE в группе.

В некоторых вариантах, после успешной передачи в восходящей (UL) линии от оборудования UE, инициирующей интервал COT, то, что интервал COT начался или инициирован, может быть подтверждено (ACK) узлом gNB посредством передачи нисходящей (DL) линии, например, по каналу PDCCH, которая планирует грант восходящей (UL) линии для этого оборудования UE, или посредством квитирования в режиме гибридного запроса автоматической повторной передачи (hybrid automatic repeat request acknowledgement (HARQ_ACK)) в ответ на указанную первую передачу в восходящей (UL) линии. Например, оборудование UE может произвести передачу в восходящей (UL) линии в адрес узла gNB, чтобы инициировать интервал COT в пределах периода FFP. Узел gNB может успешно принять эту передачу восходящей (UL) линии и послать передачу нисходящей (DL) линию оборудованию UE, чтобы квитировать или подтвердить инициирование интервала COT этим оборудованием UE. Отметим, что если нескольким единицам оборудования UE разрешено конкурировать за право инициировать интервал COT, каждая единица оборудования UE может иметь свое, отличное от других опережение по времени (time advance (TA)) для передач восходящей (UL) линии, в то же время оставаясь синхронизированной с узлом gNB посредством первичного синхросигнала/вторичного синхросигнала (primary synchronization signal/secondary synchronization signal (PSS/SSS)) от этого узла gNB.

В другом варианте, первая передача от каждой единицы оборудования UE (т.е. передача восходящей (UL) линии, используемая для инициирования или начала интервала COT) может быть скремблирована с использованием специфичного для соответствующей единицы оборудования UE кода, так что если две или более единиц оборудования UE отправили передачи восходящей (UL) линии в одно и то же время, эти передачи восходящей (UL) линии могут быть декодированы узлом gNB. В одном из вариантов, только один интервал COT для оборудования UE может быть сохранен и подтвержден квитанцией gNB ACK. Иными словами, узел gNB может выбрать одну из единиц оборудования UE, направивших ему передачи восходящей (UL) линии, в качестве владельца рассматриваемого интервала COT, и подтвердить или квитировать инициирование этого интервала COT выбранной единицей оборудования UE. Это подтверждение может быть одноадресным – только для одной единицы оборудования UE, или многоадресным, где интервал COT для оборудования UE-владельца интервала идентифицирован, например, посредством последовательности. В одноадресном случае может быть использована информация управления нисходящей линии (downlink control information (DCI)), скремблированная с применением временного идентификатора сети радиосвязи (radio network temporary identifier (RNTI)). В многоадресном случае, может быть использована отдельная информация DCI или общая информация DCI для группы, скремблированная с применением группового идентификатора RNTI, а контент этой информации DCI содержит идентификатор единицы оборудования UE, являющейся владельцем рассматриваемого интервала COT, например, посредством последовательности, кодированной в поле информации DCI.

В некоторых вариантах, несколько единиц оборудования UE могут совместно использовать один интервал COT, инициированный несколькими единицами оборудования UE. Узел gNB может подтвердить совместно используемый интервал COT для нескольких единиц оборудования UE и предоставить, в качестве обратной связи для каждой единицы оборудования UE, назначение ресурсов для передач от этих единиц оборудования.

На фиг. 12 представлена временная диаграмма одного из вариантов 1200 синхронизации операций оборудования UE, выделяющая временной интервал T_UE_COT, назначенный для группы единиц оборудования UE, и подтверждение интервалов COT, инициированных этими единицами оборудования UE. В этом примере, группа единиц оборудования UE конфигурирована так, чтобы быть способной инициировать периодические интервалы COT для каждой возможности интервала COT в пределах временного интервала T_UE_COT. Оборудование UE может выполнить дополнительную процедуру обратного отсчета (во временной области 1202) после успешной оценки CCA и начать ее в начале возможности интервала COT (начало периода FFP). Если в ходе дополнительной процедуры обратного отсчета канал связи оказался свободным, оборудование UE может инициировать интервал COT для рассматриваемой возможности интервала COT, например, путем отправки передачи восходящей (UL) линии узлу gNB в пределах этой возможности интервала COT (в начале периода FFP). Однако в отличие от примера, показанного на фиг. 11, оборудование UE будет ожидать ответа от узла gNB после отправки передачи восходящей (UL) линии этому узлу gNB, где ответ от узла gNB может подтвердить (квитировать) или отклонить инициирование интервала COT оборудованием UE. В этом примере, оборудование UE принимает квитанцию (ACK) от узла gNB, подтверждающего (квитирующего) инициирование интервала COT оборудованием UE (во временной области 1204). Таким образом, это оборудование UE становится владельцем рассматриваемого интервала COT и осуществляет передачи восходящей (UL) линии в этом интервале COT.

В другом варианте, когда узел gNB квитирует периодический интервал COT, инициированный оборудованием UE, этот gNB может назначить несколько периодических интервалов COT для конкретной единицы оборудования UE. В таком случае, от оборудования UE может не требоваться начинать период обратного отсчета после успешного выполнения режима LBT, так что оборудование может начать передачу трафика восходящей (UL) линии с использованием предварительно назначенных ресурсов незамедлительно после начала интервала COT. Фиг. 13 иллюстрирует пример для этого случая. На фиг. 13 представлена временная диаграмма 1300, одного из вариантов синхронизации операций оборудования UE, выделяющая назначенные узлом gNB периодические интервалы COT. Оборудование UE начинает дополнительную процедуру обратного отсчета, как обсуждается выше, и инициирует интервал COT 1304 после успешного завершения этой дополнительной процедуры обратного отсчета. Узел gNB квитирует инициирование интервала COT 1304 оборудованием UE, а также назначает периодические интервалы COT 1306, 1308 и 1310 для этого оборудования UE (во временной области 1302). Оборудование UE принимает квитанцию ACK от узла gNB и осуществляет передачи восходящей (UL) линии в интервале COT 1304. После того, как период владения интервалом COT 1304 истечет, оборудование UE может инициировать периодические интервалы COT 1306, 1308 и 1310 согласно командам от узла gNB. Для этих интервалов COT 1306, 1308 и 1310 оборудованию UE может быть необходимо только выполнить оценку CCA перед каждым из интервалов COT. Если оценка CCA перед каким-либо интервалом COT прошла успешно, оборудование UE осуществляет передачи в этом интервале COT без необходимости в проведении дополнительной процедуры обратного отсчета.

В некоторых вариантах, предложен третий тип периодического интервала COT. Для третьего типа периодического интервала COT, и единицы оборудования UE, и узел gNB могут инициировать такие интервалы COT. В одном из вариантов, перед интервалом COT, может быть обязательным наличие свободного периода и периода оценки CCA, как это специфицировано нормативными документами и представлено выше. Узел gNB может иметь более высокий приоритет для инициирования интервала COT и может инициировать интервал COT незамедлительно после периода оценки CCA, если канал оказался свободным. Единицы оборудования UE могут иметь более низкий приоритет для инициирования интервала COT и поэтому могут продолжать посредством процедуры обратного отсчета, в ходе которой число в счетчике, инициированном случайным числом, уменьшают для каждого контрольного интервала, когда канал связи оказался свободен. Для гарантии отсутствия конфликтов между передачами узла gNB и передачами оборудования UE может быть конфигурировано окно соперничества (CW) для оборудования UE, которое может иметь минимальную величину больше нуля. Третий тип периодических интервалов COT может быть инициирован в пределах некоторого периода времени (например, интервала T_UE_COT) и может быть конфигурирован заранее узлом gNB, так что единицы оборудования UE или подмножество таких единиц оборудования UE, которое может инициировать периодический интервал COT, знает величину этого периода заранее.

На фиг. 14 представлена временная диаграмма 1400, иллюстрирующая один из вариантов синхронизации операций узла gNB и оборудования UE, и выделяющая инициирование интервалов COT посредством и узла gNB, и оборудования UE. Фиг. 14 иллюстрирует один из вариантов для инициирования третьего типа интервалов COT, где узел gNB имеет более высокий приоритет, чем оборудование UE для инициирования интервала COT. В этом примере, оба объекта – и оборудование UE, и узел gNB, конкурируют за право инициирования интервала COT периодически в пределах временного интервала T_UE_COT. И оборудование UE, и узел gNB могут выполнять оценку CCA (во временной области 1402) прежде интервала COT 1404. Когда оценка CCA оборудованием UE завершилась успешно, это оборудование UE может выполнить процедуру обратного отсчета аналогично дополнительной процедуре обратного отсчета, обсуждаемой выше. Если процедура обратного отсчета, выполненная оборудованием UE, не увенчалась успехом, т.е. выяснилось, что канал связи оказался занят в одном из контролируемых слотов и число в инициированном случайным числом счетчике обратного отсчета не достигло нуля, узел gNB может инициировать интервал COT 1404 (например, посредством осуществления передачи в нисходящей (DL) линии), и становится владельцем этого интервала COT 1404. В таком случае, указанный интервал COT 1404 представляет собой интервал COT, инициированный узлом gNB. Перед следующим интервалом COT 1412, оба объекта – и оборудование UE, и узел gNB, осуществляют оценку CCA (во временной области 1406). Оборудование UE может осуществить успешную оценку CCA и процедуру обратного отсчета (1408), и затем произвести передачу в восходящей (UL) линии узлу gNB для инициирования интервала COT 1412. Когда оборудование UE принимает квитанцию ACK от узла gNB, квитирующего инициирование интервала COT 1412 оборудованием UE (1410), это оборудование UE становится владельцем интервала COT 1412, и этот интервал COT 1412 представляет собой интервал COT, инициированный оборудованием UE. Если узел gNB отклоняет инициирование интервала COT 1412 оборудованием UE, этот узел gNB может владеть этим интервалом COT 1412.

В одном из вариантов узел gNB может позволить оборудованию UE иметь нулевую продолжительность обратного отсчета прежде начала интервала COT. Узел gNB может квитировать передачу оборудования UE и интервал COT, например, с использованием сообщения-квитанции HARQ-ACK оборудованию UE, или может отменить передачу оборудованию UE интервала COT посредством сообщения отрицательной квитанции HARQ-NACK и принять владение интервалом COT на себя.

В некоторых вариантах, для всех интервалов COT, инициированных оборудованием UE, узел gNB может «отобрать» любой периодический интервал COT, отменить любой периодический интервал COT, или изменить любой периодический интервал COT из совокупности интервалов, инициированных оборудованием UE, чтобы сделать этот интервал интервалом COT, инициированным узлом gNB. Узел gNB может также изменить период и продолжительность интервала COT, например, посредством управляющей сигнализации для единиц оборудования UE. Для достижения этого узел gNB может запросить прерывания или отмены или изменения интервала COT различными способами, например, путем добавления поля к сообщению HARQ ACK-NACK или добавления поля к информации DCI. Запрос узла gNB на прерывание, отмену или изменения интервала COT может быть также сделан более медленным способом с использованием элемента MAC CE или сообщения управления RRC.

В некоторых вариантах, узел gNB может специфицировать, для единиц оборудования UE, подмножество (например, схему) временных интервалов или схему возможностей, доступных для единиц оборудования UE, чтобы инициировать или запустить интервал COT. Например, оборудованию UE может быть разрешено только инициировать интервал COT в нечетных/четных периодах (FFP), в периодах передач восходящей (UL)/нисходящей (DL) линии или в периоды передач восходящей (UL) линии. Возможные промежутки времени для инициирования интервала COT или периодического интервал COT могут быть предоставлены базовой станцией, конфигурированы посредством более высоких уровней или заданы предварительно. Эти возможности могут быть назначены единицам оборудования UE на основе категории соответствующей единицы оборудования UE или способностей такой единицы оборудования UE, например. Узел единиц gNB может, путем назначения схем распределения возможностей в интервале T_UE_COT, разрешить множеству единиц оборудования UE совместно использовать (т.е. инициировать/запускать) интервалы COT в пределах продолжительности одного и того же интервала T_UE_COT.

В некоторых вариантах, конфигурация интервала COT или периодического интервала COT, которая может также в настоящем описании называться конфигурацией периода FFP, для единиц оборудования UE может быть осуществлена и передана в виде сигнализации этим единицам оборудования UE посредством узла gNB, или может быть предварительно конфигурирована в оборудовании UE и быть реконфигурируемой. Конфигурация периода FFP для интервала COT, инициированного оборудованием UE, может отличаться или быть такой же, как конфигурация периода FFP для интервала COT, инициированного узлом gNB. В качестве примера, узел gNB осуществляет связь с группой единиц оборудования UE, конфигурируемых этим узлом gNB для инициирования интервалов COT. Оборудование UE может сначала осуществить контроль канала связи на основе оценки CCA, а после того, как оценка CCA увенчается успехом, это оборудование UE может осуществить передачу в восходящей линии (UL) узлу gNB, чтобы инициировать интервал COT на основе конфигураций передач восходящей линии и интервала COT от узла gNB. Узел gNB, после приема соответствующей передачи восходящей линии от оборудования UE, может определить, что рассматриваемый интервал COT представляет собой интервал COT, инициированный оборудованием UE, и определить вытекающие из этого/последующие действия, которые следует произвести, на основе найденного интервала COT, инициированного оборудованием UE, и своего собственного статуса. Эти действия, которые следует произвести узлу gNB, могут содержать подтверждение интервала COT, инициированного оборудованием UE, или указание для оборудования UE, что следует совместно использовать интервал COT, инициированный узлом gNB, или указание для оборудования UE, что следует совместно использовать интервал COT, инициированный другой единицей оборудования UE. Соответствующее указание от узла gNB может быть передано в составе информации управления нисходящей линии (DCI) по каналу PDCCH. Это указание может содержать информацию об интервале COT (также называется информацией интервала COT, параметрами интервала COT или параметрами интервала COT для периода FFP), такую как периодичность для периода FFP (что также является периодом/периодичностью возможности интервала COT), интервал MCOT в пределах этого периода FFP, временной сдвиг периода FFP, минимальную продолжительность свободного периода в пределах периода FFP, максимальную продолжительность свободного периода в пределах периода FFP, канал связи, ширину полосы частот или комбинацию этих параметров. Период FFP представляет собой длину (или продолжительность во времени или период) фиксированного периода кадра, интервал MCOT представляет собой максимально допустимую продолжительность интервала COT в пределах периода (FFP), минимальная продолжительность свободного периода и максимальная продолжительность свободного периода представляют собой соответствующие минимальную и максимальную продолжительности времени свободного периода (отсутствие передач) в пределах этого периода FFP, и канал связи и ширина полосы частот представляют частотные ресурсы, используемые для передач в интервале COT. Конфигурация интервала COT или периодического интервала COT, который может быть инициирован оборудованием UE или узлом gNB, может содержать параметры интервала COT, как описано выше. Оборудование UE может принять конфигурацию интервала COT от узла gNB.

В некоторых вариантах, после успешной оценки CCA, оборудование UE может передать по восходящей линии канал или сигнал (называется передачей восходящей линии), чтобы инициировать интервал COT. Передача восходящей линии от оборудования UE может содержать канал PUSCH на основе конфигурированного гранта (CG). В качестве альтернативы, передача восходящей линии может представлять собой канал PUCCH на основе конфигурации управления радио ресурсами (radio resource control (RRC)) от узла gNB и информации CSI (информация о состоянии канала), такой как индикатор CQI, индикатор ранга (rank indicator (RI)), индикатор матрицы предварительного кодирования (precoding matrix indicator (PMI)) и т.п. В одном из примеров, передача восходящей линии содержит канал PUCCH (с запросом HARQ) или запрос SR (запрос планирования), переданный по каналу PUCCH, или и то, и другое. В другом примере, передача восходящей линии может представлять преамбулу физического канала произвольного доступа (physical random access channel (PRACH)), переданную оборудованием UE. Возможность канала PRACH (в терминах временного и частотного ресурса) и последовательность преамбулы этого канала PRACH могут быть конфигурированы узлом gNB. В еще одном другом примере, передача восходящей линии может представлять собой сигнал SRS (зондирующий опорный сигнал), переданный узлу gNB с использованием ресурса SRS (в терминах временного и частотного ресурса, позиции гребенчатого спектра, последовательности и т.п.), конфигурированного узлом gNB.

В некоторых вариантах, после успешной оценки CCA, оборудование UE может передать по восходящей линии узлу gNB запрос разрешения интервала COT, требующий инициировать интервал COT посредством оборудования UE. Этот запрос разрешения интервала COT может быть передан с использованием ресурса канала PUCCH или ресурса канала PDSCH на основе гранта CG. Запрос разрешения интервала COT может содержать информацию одного или нескольких из следующих типов: запрос SR (запрос планирования), отчет BSR (отчет о статусе буфера) в оборудовании UE или информацию CSI.

Узел gNB выполняет обнаружение возможных передач восходящей линии от (единиц) оборудования UE, которое инициирует интервал COT или запрашивает инициирование интервала COT по каналу (ам) и с использованием сигнала (ов), конфигурированных для (единиц) оборудования UE для инициирования интервала COT. Когда узел gNB ведет передачу, например, в интервале COT, инициированном этим узлом gNB, он может быть неспособен обнаружить передачу восходящей линии. Кроме того, узел gNB может потерпеть неудачу при обнаружении передач восходящей линии из-за помех, низкого уровня сигнала и т.п. Поэтому передача восходящей линии от оборудования UE для инициирования или запрашивания интервала COT может быть пропущена узлом gNB. В дополнение к этому, множество единиц оборудования UE могут вести передачи восходящей линии для инициирования или запрашивания интервала COT грубо в одно и то же время. Поэтому могут возникать несколько ситуаций. В одном случае, оборудование UE является единственным объектом, инициирующим или запрашивающим интервал COT в некий момент времени, и, следовательно, при этом нет конфликтов/наложения. В другом случае, оба объекта – и оборудование UE, и узел gNB, инициируют интервал COT, и при этом узел gNB пропустил передачу восходящей линии от оборудования UE, и вследствие этого не осведомлен, что оборудование UE инициирует или запрашивает интервал COT. Еще в одном другом случае, узел gNB также инициирует интервал COT (после успеха оценки CCA), и при этом узел gNB обнаружил передачу восходящей линии от оборудования UE и вследствие этого осведомлен, что оборудование UE инициирует или запрашивает интервал COT. В еще одном другом случае, другая единица оборудования UE (или больше единиц оборудования UE) может также инициировать или запросить интервал COT, а узел gNB принимает инициирование или запросы интервала COT от нескольких единиц оборудования UE.

После того, как оборудование UE отправит передачу восходящей линии, которая инициирует или запрашивает разрешение инициировать интервал COT, оно может ожидать ответа от узла gNB. Одна из причин для ожидания оборудованием UE ответа от узла gNB состоит в желании решить проблему конфликта и наложения между интервалами COT, инициируемыми узлом gNB и оборудованием UE, или между интервалами COT, инициируемыми несколькими единицами оборудования UE. Оборудование UE может не знать о таком конфликте или наложении и может занять некоторое время, чтобы реализовать это. Поэтому узел gNB может действовать в качестве арбитра для разрешения конфликта и передать ответ оборудованию UE для указания информации об интервале COT для использования этим оборудованием UE. В качестве одного из примеров, ответ от узла gNB может содержать информацию, указывающую, что узел gNB подтверждает (или удостоверяет, или квитирует) инициированный или запрашиваемый оборудованием UE интервал COT. В качестве другого примера, узел gNB может не удостоверить или отклонить интервал COT, инициированный оборудованием UE. В качестве еще одного другого примера, узел gNB может информировать оборудование UE, что можно использовать или совместно использовать интервал COT, инициированный этим узлом gNB. В качестве еще одного другого примера, узел gNB может информировать оборудование UE, что можно использовать или совместно использовать интервал COT, инициированный или запрошенный другой единицей оборудования UE. В качестве еще одного другого примера, узел gNB может определить и инициировать интервал COT и передать относящуюся к этому информацию оборудованию UE, чтобы это оборудование UE совместно использовало этот интервал COT. В ответ на это, узел gNB может подтвердить (квитировать) или отклонить интервал COT, инициированный оборудованием UE, или направленный оборудованием UE запрос разрешения на инициирование интервала COT, или указать тип интервала COT, который рассматриваемое оборудование UE может использовать, где указанный интервал COT может быть инициирован этой единицей оборудования UE, другой единицей оборудования UE или узлом gNB.

Ответ от узла gNB или указание типа интервала COT для использования оборудованием UE может быть передано в неявной форме. Иными словами, узел gNB может указать свой ответ оборудованию UE в неявной форме. Например, после того, как оборудование UE отправит передачу восходящей линии с целью инициирования или запрашивания интервала COT, оборудование UE может принять передачу нисходящей линии от узла gNB. Если принята какая-либо передача нисходящей линии для рассматриваемого оборудования UE от узла gNB в пределах некоторого временного окна, это оборудование UE может считать, что запрошенный или инициированный им интервал COT предоставлен, и может продолжить свою передачу восходящей линии, например, с использованием этого интервала COT на основе параметров, конфигурированных для интервала COT, инициированного оборудованием UE, таких как период (или период FFP, ассоциированный с этим интервалом COT), продолжительность интервала COT, время простоя (свободного состояния) и сдвиг периода FFP относительно номера кадра. Хотя такое неявное квитирование со стороны узла gNB может работать в относительно простой ситуации без учета конфликта интервалов COT, здесь может быть неоднозначность, например, когда узел gNB использует другой интервал COT для осуществления передач нисходящей линии к оборудованию UE.

В некоторых вариантах, ответ узла gNB или указание интервала COT для использования может быть передано в явной форме. Например, после того, как оборудование UE осуществит передачу восходящей линии, чтобы инициировать или запросить интервал COT, это оборудование UE может принять информацию управления нисходящей линии (DCI). Узел gNB может передать информацию интервала COT в составе информации DCI. Эта информация интервала COT может содержать индекс конфигурации интервала COT, идентифицирующий конфигурацию интервала COT. Число конфигураций интервала COT (где каждая конфигурация интервала COT содержит период (например, период FFP), ассоциированный с этим интервалом COT, продолжительность интервала COT, время простоя (свободное время) в периоде и/или сдвиг периода относительно номера кадра) может быть конфигурировано для оборудования UE, например, посредством управления RRC, и каждой конфигурации интервала COT может быть присвоено значение индекса. Каждая конфигурация интервала COT определяет какой-то интервал COT и соответствует этому интервалу COT. Путем передачи индекса конфигурации интервала COT оборудованию UE, это оборудование UE информируют о соответствующем интервале COT для использования. В одном из вариантов, информация интервала COT, переданная в информации DCI, может содержать набор параметров (например, параметры интервал COT), необходимый для оборудования UE, чтобы правильно использовать или совместно использовать интервал COT, и этот набор параметров содержит период, ассоциированный с интервалом COT, продолжительность интервала COT, время простоя (свободное время) в периоде и сдвиг периода относительно номера кадра. Информация DCI для передачи информации интервала COT единице оборудования UE может быть специфична для этой единицы оборудования UE. В качестве альтернативы, общая для группы информация DCI может быть использована для передачи информации интервала COT группе единиц оборудования UE. Информация интервала COT может быть также передана в управляющем элементе уровня управления доступом к среде (medium access control element (MAC CE)). После того, как оборудование UE примет ответ от узла gNB и получит информацию интервала COT для использования или совместного использования, это оборудование UE осуществит передачу восходящей линии в пределах интервала COT в соответствии с информацией или параметрами интервала COT, сообщенных этому оборудованию UE.

В одном из вариантов, узел gNB может указать оборудованию UE, что нет интервалов COT для использования. В качестве одного из примеров, после осуществления передачи восходящей линии узлу gNB для инициирования или запроса интервала COT, когда оборудование UE не получит, в пределах некоторого временного окна, какого-либо сообщения удостоверения/квитирования (ACK) от узла gNB для индикации интервала COT для использования, это оборудование UE может считать, что инициировать интервал COT не удалось, или что запрошенный интервал COT отклонен. В таком случае, это оборудование UE может принять передачи нисходящей линии, чтобы совместно использовать указываемый узлом gNB интервал COT, либо это оборудование UE может выполнить оценку CCA, чтобы инициировать или запросить интервал COT снова.

В одном из вариантов, после осуществления передачи восходящей линии узлу gNB для инициирования или запроса интервала COT, когда оборудование UE не приняло, в пределах некоторого временного окна, какого-либо сообщения удостоверения/квитирования (ACK) от узла gNB для индикации интервала COT для использования, и не обнаружено никакой другой передачи нисходящей линии, это оборудование UE может считать, что инициирование или запрос интервала COT предоставлен. Тогда рассматриваемое оборудование UE можно осуществлять передачи в инициированном или запрошенном интервале COT.

На фиг. 15 представлена логическая схема одного из вариантов 1500 операций оборудования UE для запроса нового интервала COT для этого оборудования UE для периода FFP. Оборудование UE передает, узлу gNB, по восходящей (UL) линии запрос, требующий новый интервал COT, инициированный оборудованием UE, для периода FFP (этап 1502). Запрошенный новый интервал COT для оборудования UE может иметь параметры, отличные от параметров интервала COT, использовавшегося оборудованием UE до настоящего момента. Затем оборудование UE запускает таймер для ожидания ответа от узла gNB на переданный по восходящей (UL) линии запрос (этап 1504). Если оборудование UE определит, что ответа от узла gNB нет, (этап 1506) и что время в таймере не истекло (этап 1508), это оборудование UE возвращается к этапу 1506 для продолжения мониторинга ответа от узла gNB. Если время в таймере истекло, а оборудование UE не приняло ответа от узла gNB (этап 1508), оборудование UE не меняет интервал COT для периода FFP, используемый этим оборудованием UE (этап 1510). Если оборудование UE примет ответ от узла gNB (этап 1506), это оборудование UE определяет, означает ли этот ответ, что запрос принят узлом gNB (этап 1512). Если запрос не принят узлом gNB (отклонен), оборудование UE переходит к этапу 1510. Если запрос принят узлом gNB, оборудование UE может осуществлять передачу в новом для этого оборудования UE интервале COT. Ответ может указывать параметры запрошенного нового интервала COT, такие как позиция периода FFP, продолжительность интервала COT в пределах этого периода FFP, свободный период в пределах этого периода FFP и т.д., как обсуждается выше. Оборудование UE может ожидать в течение времени сдвига для периода FFP, как это указано в ответе, выполнить оценку CCA перед этим периодом FFP и инициировать интервал COT после успешной оценки CCA.

Оборудование UE может передать в восходящей (UL) линии запрос, требующий разрешения для инициирования интервала COT в пределах периода FFP, различными способами. В одном из вариантов, оборудование UE может передать запрос, совместно используя в это время интервал COT, инициированный узлом gNB. Иными словами, этот запрос передают с использованием интервала COT, инициированного узлом gNB. В другом варианте, оборудование UE может передать запрос, будучи в своем собственном инициированном интервале COT, совместно используемом с узлом gNB. Иными словами, этот запрос передают с использованием инициированного оборудованием UE интервала COT, который используется совместно с узлом gNB. Еще в одном другом варианте, оборудование UE может передать запрос, будучи в своем собственном инициированном интервале COT для периода FFP, и это оборудование UE хочет изменить параметры текущего периода FFP для другого периода FFP. Иными словами, оборудование UE передает запрос в интервале COT, инициированном оборудованием UE в пределах текущего периода FFP, и это оборудование UE запрашивает новый период FFP и/или новый интервал COT в пределах нового периода FFP. В этом запросе оборудование UE может предоставить узлу gNB параметры для нового интервала COT в новом периоде FFP, включая и не ограничиваясь этим, периодичность, канал связи или ширину полосы частот канала связи, максимальную продолжительность свободного периода, интервал MCOT и сдвиг для начала нового периода FFP. Узел gNB может принять запрос и параметры, указанные в этом запросе, или может заменить запрошенные параметры новым набором параметров, например, узел gNB может предложить другую периодичность, или другие частотные ресурсы (канал связи) или другой сдвиг для начала нового периода FFP. Узел gNB может также отклонить запрос. Если запрос отклонен, оборудование UE не может начать новый интервал COT для нового периода FFP с запрошенными параметрами. Если оборудование UE уже было конфигурировано с интервалом COT для какого-то периода FFP, оно может быть способно только инициировать интервалы COT на основе существующей конфигурации, или может совместно использовать интервал COT, инициированный узлом gNB, для какого-то периода FFP, или может только инициировать или совместно использовать динамический интервал COT. Если запрос был принят узлом gNB, оборудование UE может начать инициирование интервалов COT по истечении времени сдвига. Принятие или отклонение узлом gNB может быть осуществлено различными способами, например, путем добавления поля для сообщения квитирования/отрицательного квитирования (ACK-NACK) для режима HARQ или добавления поля к информации DCI. Принятие или отклонение может быть также осуществлено более медленным способом посредством элемента MAC CE или сообщения управления RRC. В некоторых вариантах, принятие (или отклонение) может предполагаться оборудованием UE, если узел gNB не отклонил (не принял) запрос.

Варианты настоящего изобретения могут позволить применять альтернативные периоды с динамическими интервалами COT и с полустатическими интервалами COT (с периодами FFP) на обеих сторонах – стороне узла gNB, и стороне оборудования UE. Узел gNB может конфигурировать такие периоды времени, где разрешен динамический или полустатический доступ к каналу связи.

Для доступа к каналу связи при полустатической занятости канала, как определено в документе TS 37.213, узел gNB предоставляет оборудованию UE параметры ChannelAccessMode-r16 ='semistatic' более высокого уровня посредством SIB1, или специализированных параметров конфигурации более высокого уровня, предлагаемых в SemiStaticChannelAccessConfig, где указаны параметры доступа к каналу связи, такие как периодичность в режиме полустатического доступа к каналу связи. В режиме работы на основе кадров (FBE) в нелицензированной/совместно используемой области спектра устройство может вести передачи в каждом фиксированном периоде кадра (FFP) в течение максимального времени занятости (MCOT). Интервал MCOT может составлять до 95% периода FFP. Продолжительности периода FFP, интервала MCOT и свободного периода в каждом периоде FFP представляют собой параметры (или конфигурацию), характеризующие узел gNB или интервал COT, инициированный оборудованием UE в каждом периоде FFP.

Аналогично, ассоциированные параметры, необходимые для интервала COT, инициированного оборудованием UE в периоде FFP, должны быть предоставлены оборудованию UE узлом gNB. Параметры, такие, как периодичность для периода FFP, интервал MCOT, временной сдвиг (например, относительно каждого кадра, или кадра с нулевым номером) для периодов FFP оборудования UE (возможности интервалов COT), могут отличаться от соответствующих параметров для интервала COT, инициированного узлом gNB, для периода FFP. Параметры высокого уровня, как определено в стандарте TS 37.213, для предоставления параметров доступа к каналу могут быть расширены для предоставления параметров относительно интервалов COT, инициированных оборудованием UE. В качестве примера, параметры более высокого уровня могут быть расширены, как показано на фиг. 16. Фиг. 16 представляет один из вариантов элемента 1600 (IE) конфигурационной информации для полустатического доступа к каналу связи, который может быть использован для вариантов настоящего изобретения. Как показано элемент IE 1600 конфигурации полустатического доступа к каналу связи содержит параметры для интервала COT, инициированного оборудованием UE, такие как сдвиг, период, интервал MCOT и т.д. Набор величин для периода, сдвига и интервала MCOT для интервала COT, инициированного оборудованием UE, может быть таким же, как набор величин для интервала COT, инициированного узлом gNB, и величина, предоставленная для интервала COT, инициированного оборудованием UE, может быть такой же или отличающейся от величины, конфигурированной для интервала COT, инициированного узлом gNB. Период интервала COT или возможность интервала COT может также называться периодичностью для периода FFP, ассоциированного с этим интервалом COT. Период интервала COT, инициированного узлом gNB, может быть выбран из набора величин: {1, 2, 2.5, 4, 5, 10} (в мс). Сдвиг интервала COT, инициированного узлом gNB, может быть выбран из следующего набора величин: {1, 2, 2.5, 4, 5, 10} (в мс). Интервал MCOT для интервала COT, инициированного узлом gNB, может быть выбран из следующего набора величин: {80, 85, 90, 95} (в %). Период интервала COT, инициированного оборудованием UE, может быть выбран из следующего набора величин: {1, 2, 2.5, 4, 5, 10} (в мс). Сдвиг интервала COT, инициированного оборудованием UE, может быть выбран следующего из набора величин: {1, 2, 2.5, 4, 5, 10} (в мс). Интервал MCOT для интервала COT, инициированного оборудованием UE, может быть выбран из следующего набора величин: {80, 85, 90, 95} (в %). В одном из вариантов, величина, предоставляемая оборудованием UE, может быть конфигурирована из величины, конфигурированной для интервала COT, инициированного узлом gNB, и может принять любую величину из набора величин, будь то такая же величина или величина, отличная от величины, конфигурированной для интервала COT, инициированного узлом gNB. В другом варианте, для рассматриваемого периода, величина, предлагаемая для оборудования UE, может быть зависимой от величины, конфигурированной для интервала COT, инициированного узлом gNB, где только подмножество величин может быть предоставлено оборудованию UE, например, величин, кратных одна другой. В качестве примера этого варианта, если конфигурированный узлом gNB интервал COT имеет период 2 мс, тогда оборудованию UE может быть предоставлен период, равный 1, 2, 4 или 10, но не 2.5 или 5. Информация о способности может указывать способность оборудования UE инициировать интервалы COT, включая способность периода интервала COT, инициированного оборудованием UE, принимать какую-либо величину из набора величин: {1, 2, 2.5, 4, 5, 10} (в мс), независимо от величины, конфигурированной для периода интервала COT, инициированного узлом gNB.

Оборудованию UE может быть предоставлены одна или несколько таких конфигураций. Когда оборудование UE принимает команду переключения от текущего интервала COT к новому интервалу COT, оно может остановить использование конфигурации текущего интервала COT и начать использовать конфигурацию нового интервала COT. Например, оно прекращает совместное использование текущего интервала COT и переходит к совместному использованию нового интервала COT. Динамическая индикация нового интервала COT может потребовать от узла gNB предоставить оборудованию UE величину оставшейся продолжительности нового интервала COT. На основе индикации параметров нового интервала COT от узла gNB, оборудование UE может быть конфигурировано для учета и соблюдения новых спокойных (свободных) периодов, ассоциированных с параметрами нового интервала COT. Оставшаяся продолжительность интервала COT для нового интервала COT может быть сообщена, например, в информации DCI Format 2_0, специфицированной в TS 38.212.

В некоторых вариантах, информация DCI format 2_0 может быть расширена для сигнализации переключения параметров конфигурации периода FFP (или конфигурации интервала COT) или индикации параметров конфигурации периода FFP посредством SemiStaticAccessConfig-ID. Эта информация DCI format 2_0 может быть расширена для указания целевого периода FFP (например, путем указания конфигурации периода FFP или параметров конфигурации целевого периода FFP или целевого интервала COT (интервала COT, инициированного оборудованием UE, или интервала COT, инициированного узлом gNB)) для оборудования UE, что это оборудование UE должно переключиться к конфигурации целевого периода FFP или к использованию целевого интервала COT (интервала COT, инициированного оборудованием UE, или инициированного узлом gNB периода FFP). Оборудование UE может использовать или переключиться к использованию обозначенного целевого интервала COT, и начать совместное использование после временных слотов интервала N_COT_switch (переходное время). До этого момента передачи от оборудования UE считаются происходящими в текущем интервале COT оборудования UE. Прежде завершения переходного времени оборудование UE осуществляет передачи в своем собственном текущем интервале COT. После завершения переходного времени оборудование UE начинает использование целевого интервала COT. Если целевой интервал COT истечет прежде интервала N_COT_switch, это оборудование UE может не переключиться к целевому интервалу COT, и может завершить текущий интервал COT для периода FFP. Если конфигурация периода FFP для рассматриваемого периода FFP соответствует одной из возможных конфигураций оборудования UE (например, на основе списка SemiStaticChannelAccessConfig_UE_List), это оборудование UE может инициировать новый интервал COT с новыми параметрами интервала COT. Эти новые параметры интервала COT представляют собой параметры целевого интервала COT. Если параметры целевого интервала COT принадлежат списку SemiStaticChannelAccessConfig_gNB_List, оборудование UE может осуществлять мониторинг узла gNB для обнаружения интервала COT, инициированного узлом gNB, и может совместно использовать этот интервал COT.

На фиг. 17 представлена логическая схема 1700 одного из вариантов операций оборудования UE и узла gNB для переключения интервала COT для оборудования UE. В этом примере, узел gNB может проинструктировать оборудование UE для переключения передач от использования текущего интервала COT к использованию целевого интервала COT. Узел gNB может инициировать переключение интервала COT посредством команды в информации DCI (этап 1702). После приема этой команды оборудование UE может запустить переходной таймер (TT) для перехода от текущего интервала COT к целевому интервалу COT (этап 1704). Это оборудование UE может определить, истечет ли время таймера TT быстрее продолжительности целевого интервала COT (этап 1706). Например, оборудование UE может определить, истечет ли время таймера TT прежде завершения целевого интервала COT. Если оборудование UE определит, что время таймера TT истечет прежде окончания целевого интервала COT, это оборудование UE переключится к целевому интервалу COT после истечения времени таймера TT (этап 1708). Оборудование UE может переключиться к использованию параметров интервала COT, соответствующих целевому интервалу COT. Если оборудование UE определит, что время таймера TT истечет после завершения целевого интервала COT, это оборудование UE может продолжать использование текущего интервала COT для передач, пока не завершится этот текущий интервал COT (этап 1710), после чего оборудование UE переключится в целевой интервал COT (этап 1708). Оборудование UE может определить, является ли целевой интервал COT интервалом COT, инициированным оборудованием UE (этап 1712). Если целевой интервал COT представляет собой интервал COT, инициированный оборудованием UE, это оборудование UE может инициировать интервал COT в следующей возможности (этап 1714). Инициированный интервал COT имеет параметры целевого интервала COT. Если целевой интервал COT не является интервалом COT, инициированным оборудованием UE, это оборудование UE может осуществлять мониторинг интервала COT, инициированного узлом gNB, для совместного использования (этап 1716).

Узел gNB может предоставить, оборудованию UE, конфигурации интервала COT, инициированного узлом gNB, для периода FFP и/или интервала COT, инициированного оборудованием UE, для периода FFP. Эти конфигурации могут быть разными.

В соответствии с требованиями регулятивных документов по использованию спектра согласно стандарту ETSI EN 301 893 V2.1.1 (2017-05), интервал COT, инициированный оборудованием UE, для периода FFP запускается пакетом передач восходящей (UL) линии от оборудования UE в начале периода FFP для оборудования UE. Эта передача следует за контролем канала связи в течение промежутка контроля продолжительностью по меньшей мере 9 мс, в продолжение которого этот канал связи должен быть свободным.

Когда интервал COT, инициированный узлом gNB, для периода FFP и интервал COT, инициированный оборудованием UE, для периода FFP накладываются во времени, их периоды период FFP и свободные периоды могут не быть совмещены, как показано на фиг. 18. На фиг. 18 представлена временная диаграмма 1800, показывающая интервалы COT 1810, инициированные узлом gNB, и интервалы COT 1820, инициированные оборудованием UE, которые не совмещены одни с другими. Эти устройства, оборудование UE и узел gNB, должны учитывать периоды передач и холостые (свободные) периоды, ассоциированные с их собственными интервалами COT. Другими словами, каждое из устройств – и узел gNB, и оборудование UE, использует специфичные наборы параметров (например, периодичность для периода FFP, продолжительность свободного (холостого) периода, сдвиг периода FFP), ассоциированные с их собственными интервалами COT. В то же самое время, узел gNB и оборудование UE могут совместно использовать один и тот же интервал COT (как специфицировано в документе TS 37.213). Концепцию совместного использования интервала COT необходимо пересмотреть и четко определить. Если оборудование UE ведет передачи в течение интервала COT, инициированного оборудованием UE, и узел gNB ведет передачи в течение интервала COT, инициированного узлом gNB, и эти два интервала COT накладываются один на другой во времени, как показано на фиг. 18, могут возникать такие вопросы, как можно ли эти два интервала COT совместно использовать между узлом gNB и оборудованием UE. В некоторых вариантах, для прояснения этих ситуаций, два устройства могут совместно использовать интервал COT для периода FFP, когда они используют для своих передач один и тот же набор параметров интервала COT для периода FFP. Иными словами, два устройства совместно используют один интервал COT для периода FFP, если они используют для своих передач один и тот же набор параметров интервала COT для периода FFP.

В некоторых вариантах, когда оборудование UE ведет передачи в течение интервала COT для периода FFP, который накладывается на другой интервал COT, узел gNB должен однозначно идентифицировать, к какому интервалу COT принадлежит передача оборудования UE. Узлу gNB необходимо определить, принадлежит ли интервал COT, используемый оборудованием UE для передачи от этого оборудования UE, к интервалу COT, инициированному этим оборудованием UE, или к интервалу COT, инициированному узлом gNB. В одном из вариантов, узел gNB может декодировать пакет передач от оборудования UE, начавшийся в начале возможности для периода FFP для оборудования UE, и интерпретировать это как инициализацию интервала COT для оборудования UE. Иными словами, когда узел gNB принимает пакет передач оборудования UE, начавшийся в начале возможности для периода FFP для оборудования UE, этот узел gNB может определить, что это оборудование UE инициировало интервал COT. Однако, инициировало ли это оборудование UE свой собственный интервал COT, или это оборудование UE просто осуществляет совместное использование принадлежащего узлу gNB интервала COT невозможно однозначно определить на основе простой передачи от оборудования UE. Для решения этой дилеммы оборудование UE может явно сигнализировать узлу gNB, что оно инициировало свой собственный интервал COT. Например, передача восходящей (UL) линии от оборудования UE может иметь дополнительное поле, идентифицирующее или указывающее интервал COT, инициированный оборудованием UE, или интервал COT, инициированный узлом gNB. Такая сигнализация может помочь узлу gNB определить, что передача оборудования UE принадлежит интервалу COT, инициированному этим оборудованием UE, для периода FFP, но не может четко указать интервал COT для последующих передач оборудования UE в течение накладывающихся интервалов COT.

Предлагаемое решение для этих проблем, в одном из вариантов, требует, чтобы передачи от оборудования UE принадлежали одному и тому же (единственному) интервалу COT, пока этот интервал COT не завершится, если только узел gNB не инструктирует иное. Это требует, чтобы, когда оборудование UE инициирует интервал COT для периода FFP, это оборудование UE продолжало вести передачи в том же самом интервале COT, иными словами, оборудование UE не может переключаться туда и обратно между своим собственным инициированным интервалом COT и интервалом COT, инициированный узлом gNB. Однако узел gNB может инструктировать оборудование UE, что следует перейти в другой интервал COT, если необходимо. Например, оборудование UE может принять решение инициировать свой собственный интервал COT, во время которого узел gNB инструктирует это оборудование UE, что следует переключиться в интервал COT, инициированный узлом gNB, и совместно использовать этот интервал COT. Таким образом, узел gNB может динамически инструктировать оборудование UE, какой именно набор параметров интервала COT оно должно использовать. Изменение конфигурации интервала COT может быть осуществлено посредством динамической информации управления, например, информации DCI, или посредством конфигурации управления RRC. Набор параметров интервала COT, инициированного оборудованием UE, для периода FFP может быть динамически конфигурирован узлом gNB. Гранты планирования восходящей (UL) линии могут специфицировать ресурсы и возможности для оборудования UE инициировать интервал COT для периода FFP. Для приложений Интернет вещей (IoT) передачи восходящей (UL) линии могут быть начаты в ответ на внешнее событие, заставляющее оборудование UE инициировать интервал COT в момент времени ближайшей возможности.

На фиг. 19 представлена логическая схема одного из вариантов 1900 операций оборудования UE и узла gNB для доступа к каналу связи, выделяющая динамическое изменение интервалов COT. Узел gNB может конфигурировать параметры для интервала COT, инициированного оборудованием UE, и интервала COT, инициированного этим узлом gNB (этап 1902). Этот узел gNB может также назначить гранты восходящей (UL) линии, например, ресурсы, для конкретного типа трафика и конкретного интервала COT (этап 1904). Оборудование UE может инициировать интервал COT для периода FFP посредством пакета передач восходящей (UL) линии (этап 1906). Этот пакет передач восходящей (UL) линии может начаться в момент начала периода FFP, ассоциированного с рассматриваемым интервалом COT, что указывает на то, что оборудование UE инициирует этот интервал COT. Узел gNB определяет, что оборудование UE инициировало интервал COT (этап 1908), например, на основе пакета передач восходящей (UL) линии, принятого этим узлом gNB. Оборудование UE может определить, проинструктировал ли gNB это оборудование UE динамически, что следует перейти в новый интервал COT (этап 1910). Если узел gNB не проинструктировал оборудование UE, что следует перейти в новый интервал COT, это оборудование UE может продолжать использовать инициированный им интервал COT (этап 1912). Если узел gNB проинструктировал оборудование UE, что следует перейти в новый интервал COT, этот узел gNB может предоставить величину оставшейся продолжительности нового интервала COT и запустить переключение интервала COT (этап 1914). Узел gNB может произвести инструктаж и запустить переключение интервала COT путем передачи информации DCI оборудованию UE. Информация DCI может содержать информацию об оставшейся продолжительности нового интервала COT. Оборудование UE может начать использование нового интервала COT (step 1916).

В некоторых вариантах, после того, как оборудование UE инициирует свой собственный интервал COT, это оборудование UE может запустить таймер и подождать удостоверения интервала COT, инициированного этим оборудованием UE, от узла gNB. Процедура удостоверения может представлять какую-либо передачу нисходящей (DL) линии, не требующую переключения оборудования UE к другому набору параметров интервала COT (т.е. к другому интервалу COT). Если такая команда переключения принята оборудованием UE прежде истечения времени таймера, оборудование UE может переключиться в другой интервал COT, использующий другой набор параметров интервала COT. Если такая команда переключения не будет принята оборудованием UE прежде истечения времени таймера, и никакая другая передача нисходящей (DL) линии не будет принята оборудованием UE прежде истечения времени таймера, это оборудование UE может автоматически вернуться к совместному использованию интервалов COT, инициированных узлом gNB.

Для оборудования UE, указывающего поддержку для интервала COT, инициированного оборудованием UE в режиме FBE работы, например, при индикации способностей, узел gNB, когда он планирует грант восходящей (UL) линии, может указать, следует ли осуществлять передачи восходящей (UL) линии от оборудования UE с использованием конфигурации периода FFP для узла gNB в интервале COT, инициированном узлом gNB, или с использованием конфигурации периода FFP для оборудования в интервале COT, инициированном этим оборудованием UE. Такая индикация может быть сделана с использованием поля информации DCI, например, и присутствие такого поля информации DCI указывает тип периода FFP для планирования передач восходящей (UL) линии. Это поле может всегда присутствовать во время работы в режиме FBE, когда узел gNB планирует передачи от оборудования UE в восходящей (UL) линии. Такая индикация должна избежать необходимости в дополнительных правилах для работы в ситуациях, когда такое поле утеряно. Примером такой ситуации является случай, когда интервал COT, инициированный узлом gNB, и интервал COT, инициированный оборудованием UE, накладываются один на другой. Присутствие поля информации DCI, указывающего тип передач восходящей (UL) линии в интервале COT должно позволить узлу gNB реагировать с небольшой задержкой на некоторые события при работе промышленного Интернета вещей и ультранадежной связи с малой задержкой (IIoT/URLLC). В одном из вариантов может быть специфицировано, например, в стандарте, что поле в информации DCI, которое определяет, основана ли планируемая передача восходящей (UL) линии на интервале COT, инициированном оборудованием UE, или на совместно используемом интервале COT, инициированном узлом gNB, не может отсутствовать при работе в режиме FBE.

Интервал COT, инициированный оборудованием UE, начинается с передачи восходящей (UL) линии, согласно требованиям стандарта ETSI. Примером такой передачи восходящей (UL) линии, которая может инициировать интервал COT, может быть периодическая/полупостоянная передача с конфигурированным грантом. Однако имеются ситуации, когда может быть необходима непериодическая/постоянная передача. В качестве примера, узлу gNB может быть необходимо планировать оборудование UE для передачи апериодического сигнала SRS или апериодического отчета CSI-RS. Если такое случается в конце интервала COT, узлу gNB может быть необходимо подождать следующего интервала COT и затем передать информацию DCI с планируемым грантом. Таким образом, будет добавлена дополнительная задержка. Однако если узел gNB сможет планировать, в конце интервала COT, грант восходящей (UL) линии после начала следующего интервала COT, время отклика может быть значительно уменьшено.

В другом примере, оборудование UE может передать запрос, например, запрос планирования (SR), близко к концу интервала COT. Если узел gNB может передать информацию DCI с назначением по интервалам COT, задержка передач восходящей (UL) линии может быть уменьшена.

В другом примере планирование апериодической передачи с использованием информации DCI с индикацией, указывающей, что эта апериодическая передача должна быть выполнена в интервале COT, инициированном оборудованием UE, (FFP) для следующего периода FFP для оборудования UE, может быть использовано для одноразового интервала COT, инициированного оборудованием UE, для непериодических приложений с малой задержкой.

Возможны различные способы указания запланированного времени передачи восходящей (UL) линии, например:

Иметь запланированное посредством информации DCI время передачи больше текущего интервала COT

Иметь индикацию посредством информации DCI индекса периода FFP (0 означает текущий период) и времени передачи восходящей (UL) линии в этом периоде FFP (меньше продолжительности интервала COT)

Когда запланированный момент времени передачи восходящей (UL) линии позднее момента окончания интервала COT в текущем периоде FFP, как показано на фиг. 26, оборудование UE может определить период FFP (в котором должна быть выполнена рассматриваемая передача восходящей (UL) линии) путем вычисления разности между запланированным моментом времени и моментом окончания интервала COT в текущем периоде FFP и деления этой разности на продолжительность периода FFP. На фиг. 26 представлена схема 2600 одного из вариантов операций узла gNB и оборудования UE. Узел gNB передает информацию DCI 2602 в конце интервала COT в текущем периоде FFP 2604 для планирования передачи 2606 восходящей UL линии.

Может случаться так, что узел gNB или оборудование UE не может инициировать следующий период FFP из-за неудачи режима LBT. В таком случае соответствующему устройству (узлу gNB или оборудованию UE) необходимо дождаться другого периода FFP прежде, чем попытаться инициировать новый интервал COT. Если передача восходящей (UL) линии запланирована на период FFP, где произошел сбой, оборудованию UE необходимо отложить запланированную передачу до следующего периода FFP. Поэтому, когда передача восходящей (UL) линии запланирована на будущий период FFP (либо период FFP для узла gNB, либо период FFP для оборудования UE), и этот период FFP (интервал COT в этом периоде FFP) не может быть инициирован, передачу восходящей (UL) линии откладывают до следующего периода FFP, который может быть инициирован (например, узлом gNB или оборудованием UE). К примерам таких передач могут относиться отчет CSI-RS, сигнал SRS, данные, и т.п.

Одна дополнительная проблема, которую необходимо решить, состоит в типе конфигурации периода FFP, какой следует использовать для отложенной передачи.

Если планирующая информация DCI указывает, что передача восходящей (UL) линии, запланированная после окончания текущего интервала COT, должна быть произведена в интервале COT, инициированном узлом gNB, или в интервале COT, инициированном оборудованием UE, оборудование UE может дождаться соответствующего интервала COT, инициированного узлом gNB, или интервала COT, инициированного оборудованием UE, для передачи. Иными словами, если инициировать интервал COT не удалось, оборудование UE будет дожидаться, пока не будет инициирован соответствующий (необходимый) интервал COT. Для вычисления момента времени или индекса слота для передачи восходящей (UL) линии оборудование UE может остановить счетчик слотов, когда завершится интервал COT (где располагается планирующая информация DCI), и продолжить увеличение числа в счетчике слотов, когда начнется соответствующий инициированный интервал COT.

В одном из вариантов, может рассматриваться таймер по умолчанию, который начинает считать, когда принята информация DCI для перекрестного планирования интервалов COT. Если подсчет таймера истечет прежде, чем может быть инициирован интервал COT (указанный в планирующей информации DCI), оборудование UE может отменить свою передачу и запросить новые ресурсы.

Планирование в пределах следующего периода FFP может зависеть от типа передачи восходящей (UL) линии, такого как данные, сигнал SRS или информация CSI. В дополнение к этому, откладывание данных может также зависеть от типа передачи и/или ее приоритета. Например, любая передача может быть разрешена в пределах следующего периода FFP, но дальнейшее откладывание может быть разрешено только для отчетов A-SRS or A-CSI reports.

В приложениях промышленного Интернета вещей (industrial Internet of things (IIoT)) и ультранадежной связи URLLC выполняются передачи, запускаемые периодическими событиями, такими как измерения и отчеты, а также передачи, запускаемые внеплановыми событиями, такими как сигналы тревоги. Для работы с неожиданными/внеплановыми ситуациями и планирования некоторых передач с более высоким приоритетом по сравнению с уже запланированными периодическими/полупостоянными передачами, узел gNB должен быть способен отменять отложенные передачи, включая передачи восходящей (UL) линии, которые могут инициировать интервал COT. Возможное техническое решение использует активизацию/деактивацию канала CG Type 2 PUSCH. Также могут рассматриваться и другие режимы отмены.

Узел gNB может отменять передачи восходящей (UL) линии, отложенные в будущем периоде FFP, включая отмену будущих интервалов COT, инициированных оборудованием UE в будущих периодах FFP, например, посредством отмены передачи восходящей (UL) линии, инициирующей какой-либо интервал COT.

К примерам сигнализации отмен могут относиться передачи информации DCI (например, в формате DCI 2_0), управления RRC, элемента MAC CE, либо отмена может быть реализована через истечение времени таймера. Другой способ отмены будущего интервала COT, инициированного оборудованием UE, может состоять в том, что узел gNB изменяет конфигурацию символов от символов восходящей (UL) линии к символам нисходящей (DL) линии.

Для взаимодействия с несколькими единицами оборудования UE, которые независимо инициируют накладывающиеся один на другой интервалы COT, узел gNB может потребовать у этих единиц оборудования UE переключиться к другой конфигурации периода FFP. Например, узел gNB может сигнализировать единицам оборудования UE, что им следует переключиться к конфигурации периода FFP узла gNB и интервалу COT, инициированному узлом gNB, что может привести эти единицы оборудования UE к синхронизации. Узел gNB может указать единицам оборудования UE, что следует переключиться между конфигурациями периода FFP, например, от периода FFP для оборудования UE к периоду FFP для узла gNB, во время текущего периода FFP, инициированного оборудованием UE, или на границах будущих периодов FFP. Примерами сигнализации для такого переключения могут быть информация DCI, сообщения управления RRC, элемент MAC CE, ассоциированные с некоторыми событиями истечения времени таймера для крайнего срока переключения.

В одном из вариантов, в случае выхода из строя канала связи, оборудование UE может переключиться к конфигурации периода FFP для узла gNB, т.е. ожидать интервала COT, инициированного узлом gNB. В другом варианте, в случае выхода из строя канала связи, оборудование UE может быть конфигурировано для инициирования интервала COT в пределах периода FFP для оборудования UE и вещательной передачи восходящей (UL) линии (например, аварийного сигнала или сигнала маяка). В этом техническом решении оборудование UE, потерявшее соединение, может восстановить связь намного быстрее, если оно окружено несколькими приемниками (такими как узлы gNB).

В другом варианте, узлом gNB может быть конфигурирован период FFP по умолчанию. Если имеет место неисправность канала связи, оборудование UE переключается к конфигурации периода FFP по умолчанию. В другом варианте, может произойти откат от конфигурации периода FFP для оборудования UE к конфигурации по умолчанию после ряда сбоев периодов FFP из-за неудач режима LBT, т.е. постоянных неудач режима LBT, что может отличаться от неисправности канала связи.

В дополнение к этому, гранты планирования передач восходящей (UL) линии для различных типов трафика могут специфицировать соответствующие наборы параметров периода FFP для интервала COT для использования. При таком подходе, разные типы трафика восходящей (UL) могут быть конфигурированы для передачи в разных интервалах COT. Например, передачи некоторых экстренных сообщений или сообщений, требующих небольшой задержки, могут быть разрешены в интервале COT, инициированном оборудованием UE, тогда как другой трафик восходящей (UL) линии может быть разрешен только в интервале COT, инициированном узлом gNB. Таким образом, передача разных типов трафика может быть разрешена только для специальных типов инициализации интервала COT.

В некоторых вариантах, если оборудование UE определит, что канал связи между этим оборудованием UE и узлом gNB потерян, оно может вернуться или «откатиться» к интервалу COT, инициированному узлом gNB для периода FFP, и осуществлять передачи с использованием параметров этого интервала COT, инициированного узлом gNB.

На фиг. 20 представлена логическая схема 2000 одного из вариантов операций оборудования UE и узла gNB для доступа к каналу связи, выделяющая подтверждение инициирования интервала COT для оборудования UE. Узел gNB может конфигурировать параметры для интервала COT, инициированного оборудованием UE, и интервала COT, инициированного узлом gNB (этап 2002). Этот узел gNB может также назначить гранты восходящей (UL) линии, например, ресурсы, для конкретного типа трафика и конкретного интервала COT (этап 2004). Оборудование UE может инициировать интервал COT для периода FFP посредством пакета передач восходящей (UL) линии и запустить таймер для удостоверения узлом gNB (этап 2006). Оборудование UE может ожидать удостоверения интервала COT, инициированного оборудованием UE, от узла gNB прежде истечения времени таймера. Пакет передач восходящей (UL) линии может начаться в начале периода FFP, ассоциированного с интервала COT, что означает, что оборудование UE инициирует интервал COT. Оборудование UE может определить, удостоверил ли узел gNB интервал COT, инициированный оборудованием UE (этап 2008). Если оборудование UE определит, что узел gNB удостоверяет интервал COT, инициированный оборудованием UE, это оборудование UE может продолжать использовать свой инициированный интервал COT (этап 2010). Если оборудование UE определит, что узел gNB не удостоверяет интервал COT, инициированный оборудованием UE, это оборудование UE определяет, принимает ли оно команду переключиться в новый интервал COT и совместно использовать его (этап 2012). Если оборудование UE принимает эту команду, т.е. узел gNB передает такую команду оборудованию UE, это означает, что узел gNB не удостоверяет интервал COT, инициированный оборудованием UE, этот узел gNB может предоставить информацию об оставшейся продолжительности нового интервала COT оборудованию UE и запустить переключение (этап 2014). Оборудование UE может начать использование (совместное использование) нового интервала COT (этап 2016). Если оборудование UE не приняло эту команду, и время таймера для удостоверения узлом gNB истекло, оборудование UE может начать использование интервала COT, инициированного узлом gNB (этап 2018).

Соответствующие ресурсы для инициирования интервала COT для оборудования UE для периода FFP могут быть конфигурированы посредством, например, CG Type 2, т.е. конфигурированы посредством сообщения управления RRC, и активизированы по каналу PDCCH, скремблированному с использованием конфигурированного планировочного идентификатора (CS)-RNTI прежде использования интервала COT для оборудования UE. При таком подходе узел gNB может напрямую управлять тем, сможет ли или не сможет оборудование UE инициировать интервал COT в следующем периоде FFP. Это оборудование UE может быть конфигурировано с необходимыми ресурсами для инициализации интервала COT для оборудования UE для периода FFP посредством CG Type 2.

Проблемный сценарий может возникнуть, когда один узел gNB обслуживает много единиц оборудования UE, которые могут инициировать интервалы COT независимо одна от другой. Такие ситуации вполне аналогичны случаю приложений Интернета вещей (IoT). В таком случае управление интервалами COT, инициированными оборудованием UE, может оказаться очень сложным, поскольку узел gNB не в состоянии предсказать, какая именно из единиц оборудования UE (например, устройств IoT) и когда может инициировать интервал COT, и несколько интервалов COT, инициированных разными единицами оборудования UE, могут накладываться один на другой во времени. Одно из возможных технических решений для работы с большим числом единиц оборудования UE состоит в том, что вся совокупность единиц оборудования UE может быть разбита на группы, и (ре)конфигурирование (например, конфигурирование интервалов COT) может осуществляться на групповой основе посредством общих для группы органов управления. В одном из вариантов, может поддерживаться динамическое (ре)конфигурирование интервала COT, инициированного оборудованием UE, для периода FFP на основе групп единиц оборудования UE, такое как динамическое (ре)конфигурирование параметров интервала COT на групповой основе.

Имеется возможность, чтобы узел gNB и оборудование UE могли чередовать свои интервалы COT, как показано на фиг. 21, где узел gNB и оборудование UE могут занимать весь канал связи до большего коэффициента заполнения, чем это разрешено регуляторами (>95%). Другими словами, хотя узел gNB и оборудование UE соблюдают свои собственные свободные периоды, суммарно они занимают канал связи более чем на 95%. На фиг. 21 представлена временная диаграмма одного из вариантов интервалов COT, инициированных узлом gNB, и интервалов COT, инициированных оборудованием UE, выделяющая не накладывающиеся интервалы COT узла gNB и оборудования UE, занимающие канал связи. В одном из вариантов, этой ситуации можно избежать, когда оборудование UE и узел gNB совместно используют один и тот же интервал COT для периода FFP. Поэтому, узел gNB и оборудование UE будут соблюдать свободное время для соответствующего периода FFP и избегать захвата канала связи.

Некоторые типы оборудования UE могут быть способны или им может быть разрешено инициировать интервалы COT, а некоторые типы оборудования UE могут быть неспособны или может быть не разрешено инициировать интервалы COT. Например, сравнительно старое оборудование UE может быть неспособно инициировать интервал COT для периода FFP, тогда как новое оборудование UE для связи URLLC может быть способно на это. В таком случае, если оборудование UE может инициировать интервал COT посредством передачи канала RACH, это оборудование UE может информировать узел gNB, что оно способно инициировать интервал COT. В качестве примера, оборудование UE может обозначить свою способность с использованием специфичных последовательностей по каналу PRACH, либо посредством сообщения 3 (MSG3), если это оборудование UE приняло сообщение 2 (MSG2), которое позволяет этому оборудованию UE инициировать интервал COT для периода FFP. Оборудование UE должно поддерживать сигнализационные возможности, чтобы информировать узел gNB, что оно может инициировать интервалы COT для периода FFP. Эта сигнализация может быть передана в процессе произвольного доступа, либо по каналу PUCCH или по каналу PUSCH.

Варианты настоящего изобретения предлагают следующее:

Способ инициирования оборудованием UE периодического интервала COT, который может быть или не быть подтвержден узлом gNB. Способ для группы единиц оборудования UE конкурировать за право инициировать апериодический интервал COT, который может быть подтвержден узлом gNB.

Способ для оборудования UE и узла gNB конкурировать за право инициировать периодический интервал COT. Это создает возможности для гибкого осуществления передач восходящей (UL) линии и нисходящей (DL) линии, когда узел gNB имеет приоритет для инициирования периодического интервала COT. Оборудование UE может ожидать в течение случайного периода времени.

Способ для узла gNB осуществлять связь с оборудованием UE, которое выиграло соревнование за владение периодическим интервалом COT, и это оборудование UE является владельцем этого периодического интервала COT в течение нескольких периодов. Термин «владелец» означает, что это оборудование UE является единственным устройством, которое может запустить интервал COT для нескольких периодов.

Способ специфицирования различных типов трафика, разрешенных для инициализации конкретных интервалов COT, например, экстренный трафик разрешен и в интервале COT, инициированном оборудованием UE, и в интервалах COT, инициированных узлом gNB, а некоторые типы трафика с относительно низким приоритетом могут быть разрешены только в интервале COT, инициированном узлом gNB, и т.п.

Групповое (ре)конфигурирование параметров интервала COT для периода FFP. Динамическое изменение параметров интервала COT для оборудования UE для периода FFP, что удостоверяет или не удостоверяет текущий интервал COT.

Способность сигнализировать для поддержки интервалов COT, инициированных оборудованием UE.

Оборудование UE «откатывается» к совместному использованию интервала COT, инициированного узлом gNB после выхода канала связи из строя или отсутствия удостоверения его от узла gNB.

На фиг. 22 представлена логическая схема одного из вариантов 2200 способа инициирования интервала COT для оборудования UE. Способ 2200 может показывать операции оборудования UE, работающего в режиме FBE. Как показано на чертеже, оборудование UE может определить, что доступен канал связи в нелицензированной области спектра (этап 2210). Оборудование UE может передавать, по этому каналу связи, первую передачу узлу gNB в фиксированном периоде кадра (FFP), ассоциированном с этим оборудованием UE, для инициирования интервала времени занятости канала связи (COT) этим оборудованием UE в пределах этого периода FFP. Первая передача начинается в начале этого периода FFP и заканчивается до наступления свободного периода в пределах рассматриваемого периода FFP (этап 2220).

На фиг. 23 представлена логическая схема другого варианта 2300 способа инициирования интервала COT для оборудования UE. Способ 2300 может показывать операции узла gNB, осуществляющего связь с оборудованием UE, работающим в режиме FBE. Узел gNB может принять, от оборудования UE по каналу связи, работающему в нелицензированной области спектра, первую передачу в фиксированном периоде кадра (FFP) (этап 2310). Эта первая передача может начаться в начале этого периода FFP и завершиться до наступления свободного периода в пределах рассматриваемого периода FFP. Узел gNB может определить, приняв первую передачу, что оборудование UE инициирует интервал времени занятости канала связи (COT) в пределах этого периода FFP (этап 2320).

Следует понимать, что один или несколько этапов способов, предлагаемых здесь, могут быть осуществлены соответствующими устройствами или модулями. Например, сигнал может быть передан посредством передающего устройства или передающего модуля. Сигнал может быть принят посредством приемного устройства или приемного модуля. Сигнал может быть обработан посредством процессорного устройства или процессорного модуля. Другие этапы могут быть осуществлены посредством решающего устройства/модуля, детекторного устройства/модуля, устройства/модуля для переключения интервала COT, инструктирующего (командного) устройства/модуля, устройства/модуля для запуска таймера, назначающего устройства/модуля, конфигурирующего устройства/модуля, сигнализационного устройства/модуля, индикаторного устройства/модуля, удостоверяющего устройства/модуля, устройства/модуля для квитирования/отрицательного квитировании/отклонения интервала COT, устройства/модуля для инициирования интервала COT, устройства/модуля для мониторинга интервала COT, устройства/модуля для совместного использования интервала COT и/или запрашивающего устройства/модуля. Соответствующие устройства/модули могут быть реализованы посредством оборудования, программного обеспечения или комбинации оборудования и программного обеспечения. Например, одно или несколько устройств/модулей может представлять собой интегральную схему, такую как программируемая пользователем вентильная матрица (programmable gate array (FPGA)) или специализированная интегральная схема (application-specific integrated circuits (ASIC)).

Варианты настоящего изобретения могут быть реализованы компьютерными способами. Эти варианты могут быть осуществлены процессорной системой. На фиг. 24 представлена схема одного из вариантов процессорной системы 2400 для осуществления предлагаемых здесь способов, которая может быть инсталлирована в главном устройстве. Как показано на чертеже, процессорная система 2400 содержит процессор 2404, запоминающее устройство 2406 и интерфейсы 2410 – 2414, которые могут (или не могут) быть расположены и соединены, как показано на фиг. 24. Процессор 2404 может представлять собой какой-либо компонент или набор компонентов, приспособленный для выполнения вычислений и/или других задач, относящихся к обработке данных, а запоминающее устройство 2406 может представлять собой какой-либо компонент или набор компонентов, приспособленный для сохранения программ и/или команд для выполнения процессором 2404. В одном из вариантов, запоминающее устройство 2406 содержит энергонезависимый читаемый компьютером носитель информации. Интерфейсы 2410, 2412, 2414 могут представлять собой какой-либо компонент или набор компонентов, позволяющих процессорной системе 2400 осуществлять связь с другими устройствами/компонентами и/или с пользователем. Например, один или несколько интерфейсов 2410, 2412, 2414 могут быть приспособлены для передачи данных, сигналов управления и административных сообщений от процессора 2404 к приложениям, инсталлированным в главном устройстве и/или в удаленном устройстве. В качестве другого примера, один или несколько интерфейсов 2410, 2412, 2414 могут быть приспособлены, чтобы пользователю или пользовательскому устройству (например, персональному компьютеру (personal computer (PC)) и т.п.) взаимодействовать/осуществлять связь с процессорной системой 2400. Процессорная система 2400 может содержать дополнительные компоненты, не показанные на фиг. 24, такие как устройство для длительного хранения данных (например, энергонезависимое запоминающее устройство и т.п.).

В некоторых вариантах, процессорная система 2400 входит в сетевое устройство, имеющее доступ в телекоммуникационную сеть, или иначе составляющее часть этой сети. В одном из примеров, процессорная система 2400 представляет собой устройство на сетевой стороне в беспроводной (радио) или кабельной телекоммуникационной сети, такое как базовая станция, ретрансляционная станция, планировщик, контроллер, шлюз, маршрутизатор, сервер приложений или другое устройство телекоммуникационной сети. В других вариантах, процессорная система 2400 представляет собой устройство пользовательской стороны, имеющее доступ в беспроводную (радио) или кабельную телекоммуникационную сеть, такое как мобильная станция, пользовательское оборудование (UE), персональный компьютер (PC), планшетный компьютер, носимое устройство связи (например, «умные» наручные часы и т.п.) либо какое-либо другое устройство, приспособленное для доступа в телекоммуникационную сеть.

В некоторых вариантах, один или несколько интерфейсов 2410, 2412, 2414 соединяют процессорную систему 2400 с приемопередатчиком, приспособленным для передачи и приема сигналов через телекоммуникационную сеть. На фиг. 25 представлена блок-схема приемопередатчика 2500, приспособленного для передачи и приема сигналов через телекоммуникационную сеть. Приемопередатчик 2500 может быть установлен в главном устройстве. Как показано на чертеже, приемопередатчик 2500 содержит интерфейс 2502 сетевой стороны, элемент связи (мост) 2504, передатчик 2506, приемник 2508, процессор 2510 сигнала и интерфейс 2512 стороны устройства. Интерфейс 2502 может содержать какой-либо компонент или набор компонентов, приспособленный для передачи или приема сигналов через беспроводную (радио) или кабельную телекоммуникационную сеть. Элемент связи 2504 может содержать какой-либо компонент или набор компонентов, приспособленный для способствования двусторонней связи через интерфейс 2502 сетевой стороны. Передатчик 2506 может содержать какой-либо компонент или набор компонентов (например, преобразователь частоты вверх, усилитель мощности и т.п.), приспособленный для преобразования сигнала видеодиапазона в модулированный сигнал несущей, подходящий для передачи через интерфейс 2502 сетевой стороны. Приемник 2508 может содержать какой-либо компонент или набор компонентов (например, преобразователь частоты вниз малошумящий усилитель и т.п.), приспособленный для преобразования сигнала несущей, принятого через интерфейс 2502 сетевой стороны, в сигнал видеодиапазона. Процессор 2510 сигнала может содержать какой-либо компонент или набор компонентов, приспособленный для преобразования сигнала видеодиапазона в сигнал данных, подходящий для связи через интерфейс (ы) 2512 со стороны устройства или наоборот. Интерфейс (ы) 2512 со стороны устройства может содержать какие-либо компоненты или набор компонентов, предназначенный для осуществления обмена сигналами данных между процессором 2510 сигнала и компонентами в главном устройстве (например, процессорной системой 2400, портами локальных сетей связи (LAN) и т.п.).

Приемопередатчик 2500 может передавать и принимать сигналы через линию связи какого-либо типа. В некоторых вариантах, приемопередатчик 2500 передает и принимает сигналы по линии радиосвязи. Например, приемопередатчик 2500 может представлять собой радио приемопередатчик для осуществления связи в соответствии с радио телекоммуникационным протоколом, таким как протокол сотовой связи (например, долговременная эволюция (long-term evolution (LTE)) и т.п.), протокол локальной сети радиосвязи (wireless local area network (WLAN)) (например, Wi-Fi, и т.п.) или протокол радиосвязи какого-либо другого типа (например, Bluetooth, связь в ближней зоне (near field communication (NFC)) и т.п.). В таких вариантах интерфейс 2502 сетевой стороны содержит одну или несколько антенн/излучающих элементов. Например, интерфейс 2502 сетевой стороны может содержать одну антенну, несколько отдельных антенн или многоантенную решетку, конфигурированную для многоуровневой связи, например, связь с одним входом несколькими выходами (single input multiple output (SIMO)), связь с несколькими входами одним выходом (multiple input single output (MISO)), связь с несколькими входами и несколькими выходами (multiple input multiple output (MIMO)) и т.п. В других вариантах приемопередатчик 2500 передает и принимает сигналы по кабельной линии связи, например, по кабелю типа витая пара, коаксиальному кабелю, оптоволоконному кабелю и т.п. Конкретные процессорные системы и/или приемопередатчики могут использовать все показанные здесь компоненты или только подмножество таких компонентов, а также уровни интеграции могут варьироваться от одного устройства к другому.

Следующие ссылки относятся к предмету настоящей заявки. Каждый из этих документов включен сюда посредством ссылки во всей своей полноте:

3GPP TS 38.213, V16.5.0 (2021-03), «Проект партнерства 3-го поколения; Технические условия Группы по сетям радио доступа; Новое радио; Процедуры физического уровня для управления (Выпуск 16)» (“3rd Generation Partnership Project; Technical Specification Group Radio Access Network; NR; Physical layer procedures for control (Release 16)”);

3GPP TS 37.213, V16.3.0 (2020-09), «Проект партнерства 3-го поколения; Технические условия Группы по сетям радио доступа; Новое радио; Процедуры физического уровня для доступа к совместно используемому спектру (Выпуск 16)» (“3rd Generation Partnership Project; Technical Specification Group Radio Access Network; Physical layer procedures for shared spectrum channel access (Release 16))”; и

ETSI EN 301 893 V2.1.1 (2017-05), «Сеть RLAN 5 ГГц; Гармонизированный стандарт, охватывающий основные требования статьи 3.2 Директивы 2014/53/EU» (“5 GHz RLAN; Harmonised Standard covering the essential requirements of article 3.2 of Directive 2014/53/EU”).

Хотя настоящее изобретение было описано в подробностях, следует понимать, что различные изменения, подстановки и дополнения могут быть сделаны, не отклоняясь от объема настоящего изобретения, как это определено прилагаемой Формулой изобретения. Более того, здесь не стоит цель ограничить объем настоящего изобретения конкретными вариантами, описываемыми здесь, поскольку даже рядовой специалист в рассматриваемой области сможет легко понять из настоящего описания, что процессы, машины, технологии изготовления, композиции материалов, средства, способы или этапы, которые уже существуют сегодня или будут разработаны позднее, могут выполнять по существу такую же функцию или достигать по существу таких же результатов, как соответствующие варианты, описываемые здесь. Соответственно, прилагаемая Формула изобретения имеет целью включить в свой объем такие процессы, машины, технологии изготовления, композиции материалов, средства, способы или этапы.

Изобретение относится к области беспроводной связи. Техническим результатом является сокращение задержек в режиме оборудования на основе использования кадров, FBE. Способ содержит: определение, пользовательским оборудованием, UE, в режиме FBE, что канал связи в нелицензированной области спектра доступен для использования; и передачу, этим оборудованием UE по этому каналу связи, первой передачи узлу gNB в фиксированном периоде кадра, FFP, ассоциированном с этим оборудованием UE, для инициирования первого интервала времени занятости канала связи, COT, в пределах этого периода FFP этим оборудованием UE, первая передача начинается в начале периода FFP и заканчивается до наступления свободного периода в пределах этого периода FFP; и прием, оборудованием UE, информации о временном интервале, в течение которого оборудованию UE разрешено инициировать периодические интервалы COT, этот временной интервал содержит период FFP. 5 н. и 8 з.п. ф-лы, 26 ил.

1. Способ связи, содержащий:

определение, пользовательским оборудованием, UE, в режиме оборудования на основе использования кадров, FBE, что канал связи в нелицензированной области спектра доступен для использования; и

передачу, этим оборудованием UE по этому каналу связи, первой передачи узлу gNB в фиксированном периоде кадра, FFP, ассоциированном с этим оборудованием UE, для инициирования первого интервала времени занятости канала связи, COT, в пределах этого периода FFP этим оборудованием UE, первая передача начинается в начале периода FFP и заканчивается до наступления свободного периода в пределах этого периода FFP; и

прием, оборудованием UE, информации о временном интервале, в течение которого оборудованию UE разрешено инициировать периодические интервалы COT, этот временной интервал содержит период FFP.

2. Способ по п. 1, в котором процедура определения, что канал связи доступен, содержит:

осуществление, оборудованием UE, оценки незанятости канала, CCA.

3. Способ по п. 2, в котором процедура определения, что канал связи доступен, содержит:

запуск, оборудованием UE, счетчика обратного отсчета после успешного завершения оценки CCA; и

определение, оборудованием UE, что канал связи доступен, когда число в счетчике обратного отсчета уменьшится до нуля.

4. Способ по какому-либо одному из пп. 1-3, в котором первая передача содержит физический восходящий канал управления, PUCCH, физический восходящий совместно используемый канал, PUSCH, информацию о состоянии канала, CSI, запрос планирования, SR, преамбулу произвольного доступа или зондирующий опорный сигнал, SRS.

5. Способ по какому-либо одному из пп. 1-4, в котором первая передача занимает всю или часть ширины полосы частот канала связи.

6. Способ связи, содержащий:

прием, узлом gNB от пользовательского оборудования, UE, по каналу связи в нелицензированной области спектра, первой передачи в пределах фиксированного периода кадра, FFP, в котором это оборудование UE находится в режиме оборудования на основе использования кадров, FBE; и

определение, этим узлом gNB на основе указанной первой передачи, что оборудование UE инициирует первый интервал времени занятости канала связи, COT, в пределах этого периода FFP в ответ на то, что эта первая передача начинается в начале периода FFP и заканчивается прежде наступления свободного периода в этом периоде FFP;

передачу, узлом gNB оборудованию UE, информации о временном интервале, в течение которого этому оборудованию UE разрешено инициировать периодические интервалы COT, этот временной интервал содержит период FFP.

7. Способ по п. 6, в котором первая передача содержит канал PUCCH, канал PUSCH на основе конфигурированного гранта, информацию о состоянии канала, CSI, запрос планирования, SR, преамбулу произвольного доступа или зондирующий опорный сигнал, SRS.

8. Способ по п. 6 или 7, в котором указанная первая передача занимает всю или часть ширины полосы частот канала связи.

9. Способ по какому-либо одному из пп. 6-8, дополнительно содержащий:

передачу, узлом gNB оборудованию UE, конфигурации для осуществления конфигурирования оборудования UE с целью инициирования полустатического интервала COT в канале связи.

10. Способ по какому-либо одному из пп. 6-9, дополнительно содержащий:

передачу, посредством оборудования UE, конфигурационной информации относительно первого интервала COT, эта конфигурационная информация относительно первого интервала COT содержит одно или несколько из следующего:

индекс интервала COT для первого интервала COT;

периодичность для периода FFP;

максимально допустимую продолжительность интервала COT в пределах этого периода FFP, MCOT;

временной сдвиг периода FFP;

минимальную продолжительность свободного периода в пределах периода FFP;

максимальную продолжительность свободного периода в пределах периода FFP;

сдвиг периода FFP; или

частотные ресурсы для передач восходящей линии в течение первого интервала COT.

11. Аппаратура связи, содержащая модули, конфигурированные для осуществления способа по какому-либо одному из пп. 1-5.

12. Аппаратура связи, содержащая модули, конфигурированные для осуществления способа по какому-либо одному из пп. 6-10.

13. Система связи, содержащая аппаратуру по п. 11 и аппаратуру по п. 12.
