Часы для велогонок Российский патент 2025 года по МПК G04B19/253

Область техники

Изобретение относится к приборам времени, содержащим индикатор этапа продолжительной велосипедной гонки.

Уровень техники

Велогонки на длительные расстояния, такие как Tour de France, длящиеся в течение 21 дня, являются одними из самых значимых спортивных событий ряда стран. Для спортсменов и участников таких гонок важно как никогда иметь под рукой счетчик этапов для четкого понимания, на какой стадии гонки они находятся и сколько этапов им еще предстоит.

В уровне техники известен ряд часовых механизмов с дополнительной индикацией каких-либо фиксированных промежутков времени.

Известен часовой механизм с дополнительной индикацией долей секунд (ЕР 1475681 А1, опубл. 2004). Механизм содержит секундную стрелку, прямо или косвенно приводящуюся во вращение щупом/щуповым рычагом, шарнирно закрепленным на пластине, наклон которой инициируется стопорным средством хронографа и амплитудой движение которого контролируется вхождением его кулачка в упор на круглый кулачок, приводимый в движение прямо или косвенно колесом хронографа и содержащий х элементарных кулачков, каждый из которых соответствует секунде, элементарные кулачки, имеющие одинаковый контур, определяющие движение щупа и позволяющие разделить секунду на доли секунды.

Известен часовой механизм (CN 101263436 В, опубл. 2011), который снабжен многофункциональным дисплеем с отверстиями, который может отображать символ, соответствующий одной или множеству специальных функций и дат. Движение диска дисплея обеспечивается двунаправленным двигателем, а диск дисплея или подвижный элемент снабжен множеством цифровых рядов, которые используются для различения разных цветов, отображаемых различными функциями.

Недостатками известных прототипов является невозможность определения этапа велогонки по известным из них индикаторам. Кроме того, в известных решениях не реализована дополнительная индикация положений индикатора (старт/стоп/сброс). Дополнительным недостатком известных механизмов является сложность механизмов, вследствие чего их сложно настраивать и регулировать.

Задача и технический результат

Задачей и техническим результатом заявленного изобретения является создание часового механизма с возможностью индикации 21 этапа гонки и отображения по меньшей мере одного из состояний счетчика этапов, таких как старт, стоп и сброс. При этом конструкция часов упрощена за счет использования спиральной пружины для возврата клыка индикации в стартовое положение, без использования для этого дополнительных рычажных узлов. При этом за счет указанного клыка в связке с колонным колесом повышается точность синхронизации переключений. При этом реализуется индикация фаз/ положений индикатора.

Раскрытие сущности изобретения

Поставленная задача решается, а требуемый технический результат при использовании изобретения достигается тем, что механизм индикации этапов велогонки содержит минутный триб, на оси которого расположено минутное колесо, которое передает вращение на добавочное колесо, находящееся в зацеплении вексельным колесом, на оси которого расположен вексельный триб, передающий вращение на первое часовое колесо, на оси которого расположено второе часовое колесо, которое посредством рычага приводит в движение диск-указатель 21 этапов велогонки, при этом диск-указатель 21 этапов велогонки выполнен с возможностью фиксации и имеет индикатор состояния счетчика этапов для отображения по меньшей мере одного из состояний: старт, стоп и сброс.

При этом дополнительно содержит механизм подпружинивания диска-указателя, состоящий из первого колеса подпружинивания диска, на оси которого расположен первый триб подпружинивания диска, который приводит в движение второе колесо подпружинивания диска, на оси которого расположен второй триб подпружинивания диска, который входит в зацепление с колесом подпружинивания, на противоположной стороне которого находится ступенчатый штифт, фиксируемый тройной пружиной, которая также блокирует от лишнего движения фиксатор диска-указателя и рычаг переключателя диска.

Причем индикатор состояния счетчика этапов выполнен с возможностью индикации всех трех состояний: старт, стоп и сброс.

Вариативно индикатор состояния счетчика этапов выполнен с возможностью индикации только двух состояний: старт и стоп.

Поставленная задача решается, а требуемый технический результат при использовании изобретения достигается тем, что часовой механизм содержит механизм индикации этапов велогонки по любому из пунктов 1-4, в котором имеется диск-индикатор 21 этапа велогонки, а также двигающийся над диском указатель этапов, который приводится в движение суточным колесом.

Поставленная задача решается, а требуемый технический результат при использовании изобретения достигается тем, что часы для отображения этапа продолжительной велосипедной гонки содержат часовой механизм с механизмом индикации этапов велогонки по любому из пунктов 1-4 с диском-индикатором 21 этапа велогонки и двигающийся над диском указатель этапов, который приводится в движение суточным колесом.

Следует обратить внимание, что конструкция заявленного механизма выполнена таким образом, что на оси минутного триба расположено минутное колесо, которое передает вращение на добавочное колесо. Добавочное колесо передает вращение на вексельное колесо, на оси которого расположен вексельный триб. Вексельный триб передает вращение на первое часовое колесо, на оси которого расположено второе часовое колесо. Второе часовое колесо передает вращение на суточное колесо, делающее один оборот за 24 часа. На суточном колесе расположена пружина суточного колеса, приводящая раз в сутки в движение рычаг перевода диска. На противоположной стороне рычага перевода диска расположен переключатель диска, который через рычаг перевода диска крепится на рычаге переключателя диска. При взаимодействии пружины суточного колеса с рычагом перевода диска происходит взаимодействие переключателя диска с диском-указателем этапов. Диск-указатель этапов имеет индикатор состояния счетчика этапов, который за 21 день проходит над шкалой этапов гонки. Диск-указатель этапов фиксируется фиксатором диска-указателя.

В одном из вариантов индикация этапов велогонки осуществляется на «дисплее»/апертуре индикации следующим образом: под апертурой индикации расположены три диска индикации, каждый из которых расположен на оси соответствующего колеса диска и приводится в движение колесом центрального диска. Для переключения индикации этапов велогонки на оси колеса центрального диска снизу устанавливается клык индикации, стартовое положение которого показано как СТАРТ. Смена этапа гонки, а именно его приостановка (СТОП), регулируется рычагом переключения клыка индикации, который через штифт взаимосвязан с рычагом коррекции. Поворот клыка индикации в положение СТОП возможен благодаря наличию пружины спирали.

В одном из вариантов реализована индикация трех фаз/положений: старт, стоп, сброс.

В одном из вариантов реализована индикация двух фаз/положений: старт и стоп.

Краткое описание чертежей

Суть изобретения поясняется на фиг. 1-8, на которых изображены варианты выполнения заявленного изобретения.

В предпочтительных, показанных на чертежах вариантах конструктивного исполнения, заявленного тонкого барабана для часов указаны следующие конструктивные элементы:

1 - триб минутный;

2 - колесо минутное;

3 - колесо добавочное;

4 - колесо вексельное;

5 - триб вексельный;

6 - колесо часовое I;

7 - колесо часовое II;

8 - колесо суточное;

9 - пружина суточного колеса;

10 - рычаг перевода диска;

11 - переключатель диска;

12 - рычаг переключателя диска;

13 - диск указатель этапов;

14 - индикатор состояния счетчика этапов;

15 - шкала 21 этапа;

16 - фиксатор диска-указателя этапов;

17 - колесо подпружинивания диска I;

18 - триб подпружинивания диска I;

19 - колесо подпружинивания диска II;

20 - триб подпружинивания диска II;

21 - колесо подпружинивания;

22 - штифт ступенчатый;

23 - пружина тройная;

24 - рычаг коррекции;

25 - апертура индикации;

26 - диск индикации;

27 - колесо диска;

28 - колесо центральное диска;

29 - клык индикации;

30 - рычаг переключения клыка индикации;

31 - давящий рычаг;

32 - рычаг 1;

33 - колесо колонное;

34 - переключатель колонного/храпового колеса;

35 - рычаг 5;

36 - переключатель фиксатора рычага 5;

37 - пружина-спираль;

38 - корпус часов;

39 - апертура для индикации (часы, минуты).

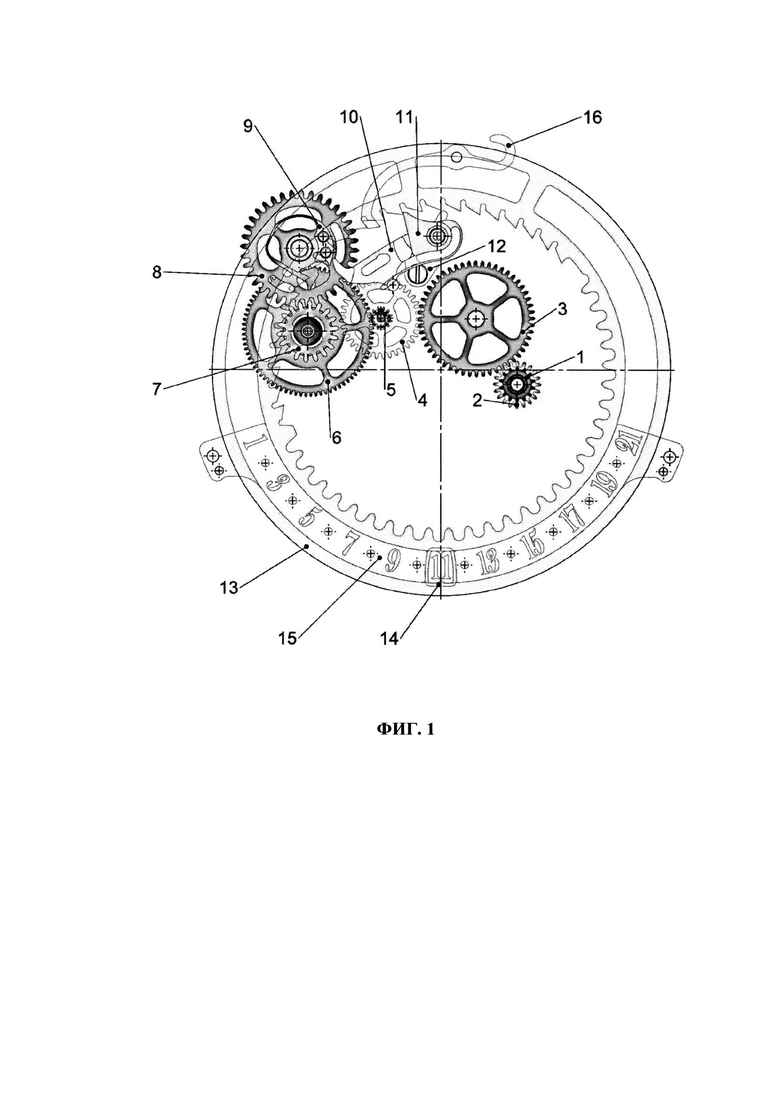

На фиг. 1 показан общий вид часового механизма с индикацией этапов гонки, он содержит: минутный триб 1, минутное колесо 2, добавочное колесо 3, вексельное колесо 4, вексельный триб 5, первое часовое колесо 6, второе часовое колесо 7, суточное колесо 8, пружину суточного колеса 9, рычаг перевода диска 10, переключатель диска 11, рычаг переключателя диска 12, диск указателя этапа 13, индикатор состояния счетчика этапов 14, шкалу этапов 15 и фиксатор диска-указателя этапов.

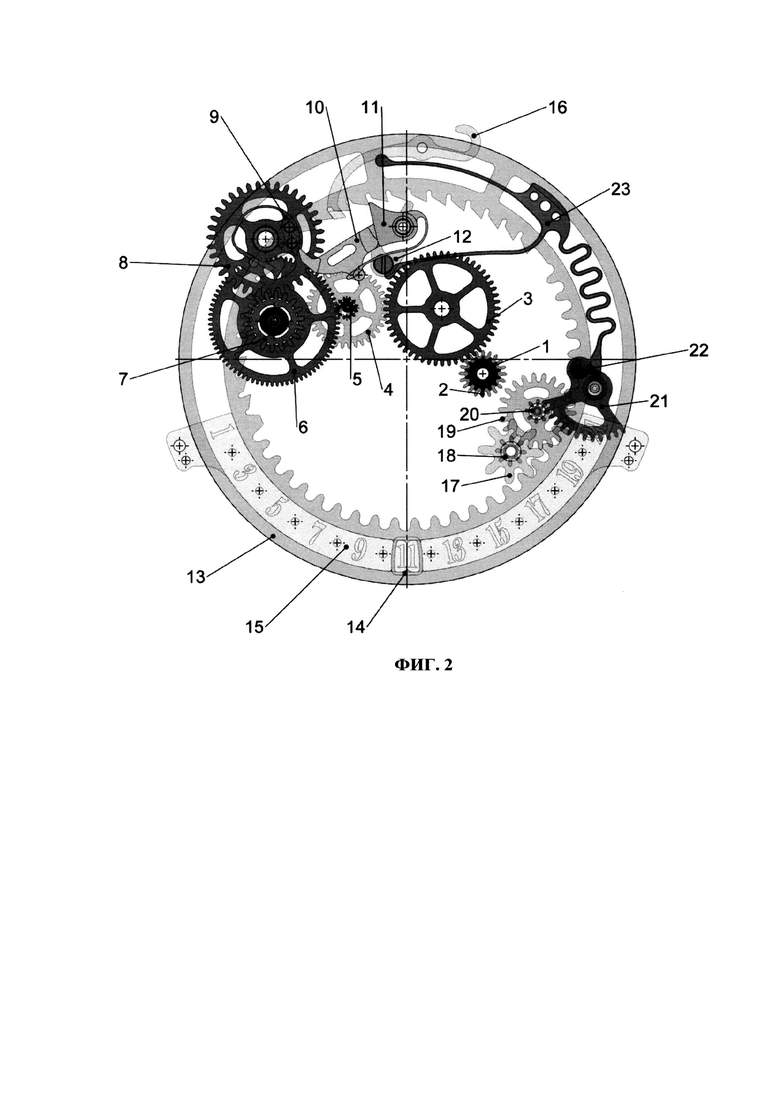

На фиг. 2 показана система возврата диска 13 в исходное состояние, она содержит: первое колесо подпружинивания диска 17, первый триб подпружинивания диска 18, второе колесо подпружинивания диска 19; второй триб подпружинивания диска 20, колесо подпружинивания 21; ступенчатый штифт 22 и тройную пружину 23.

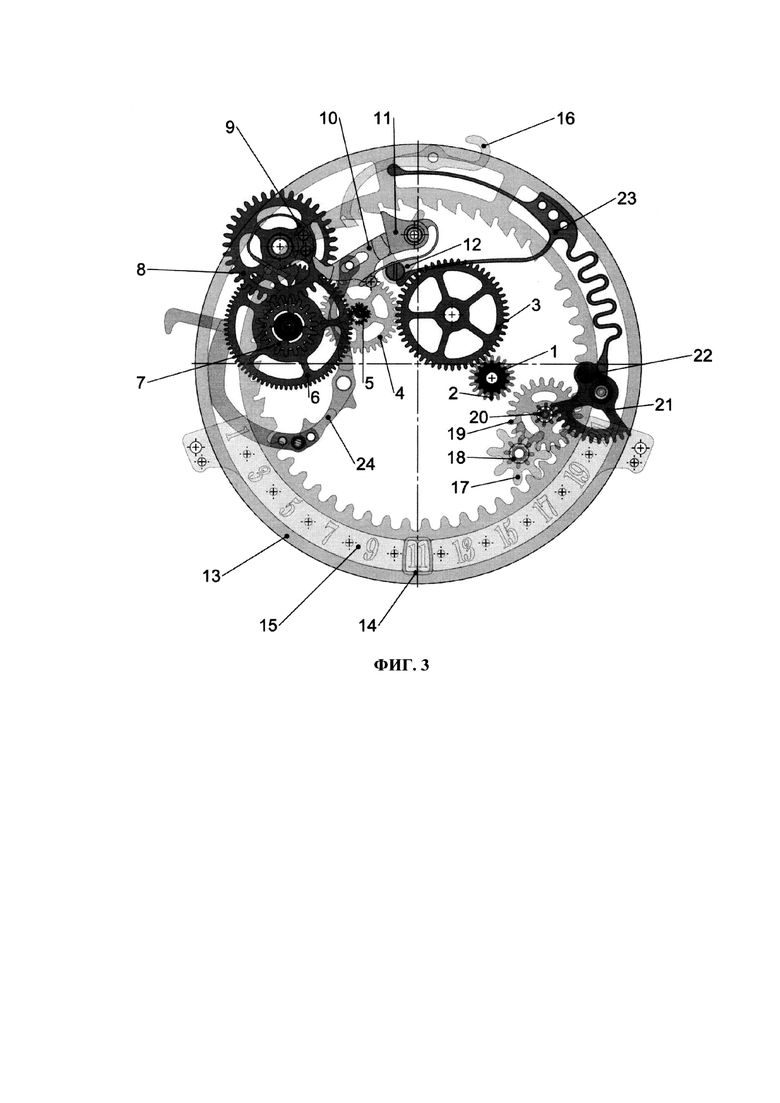

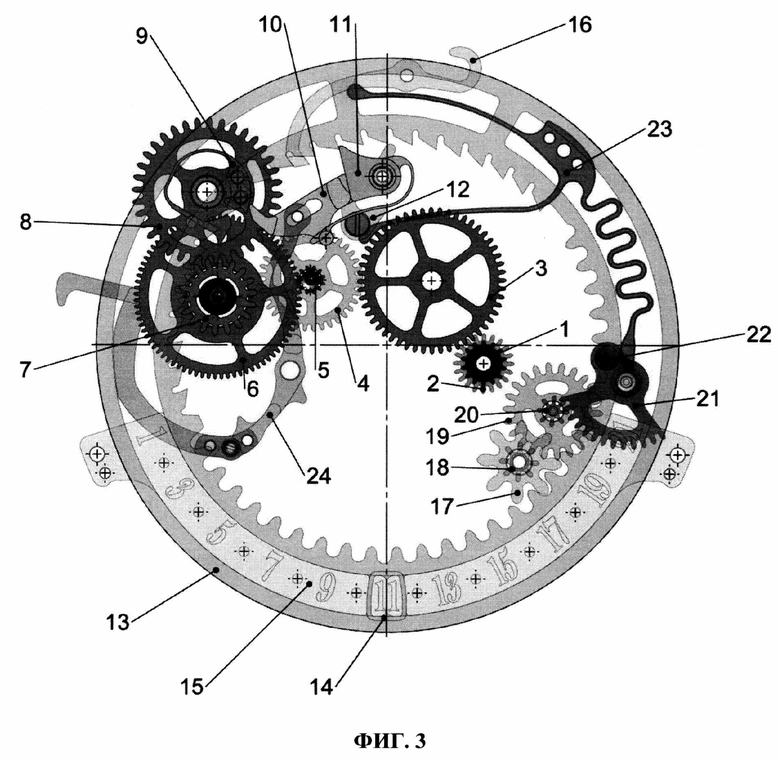

На фиг. 3 показан вариант исполнения часового механизма, в который введен рычаг коррекции 24.

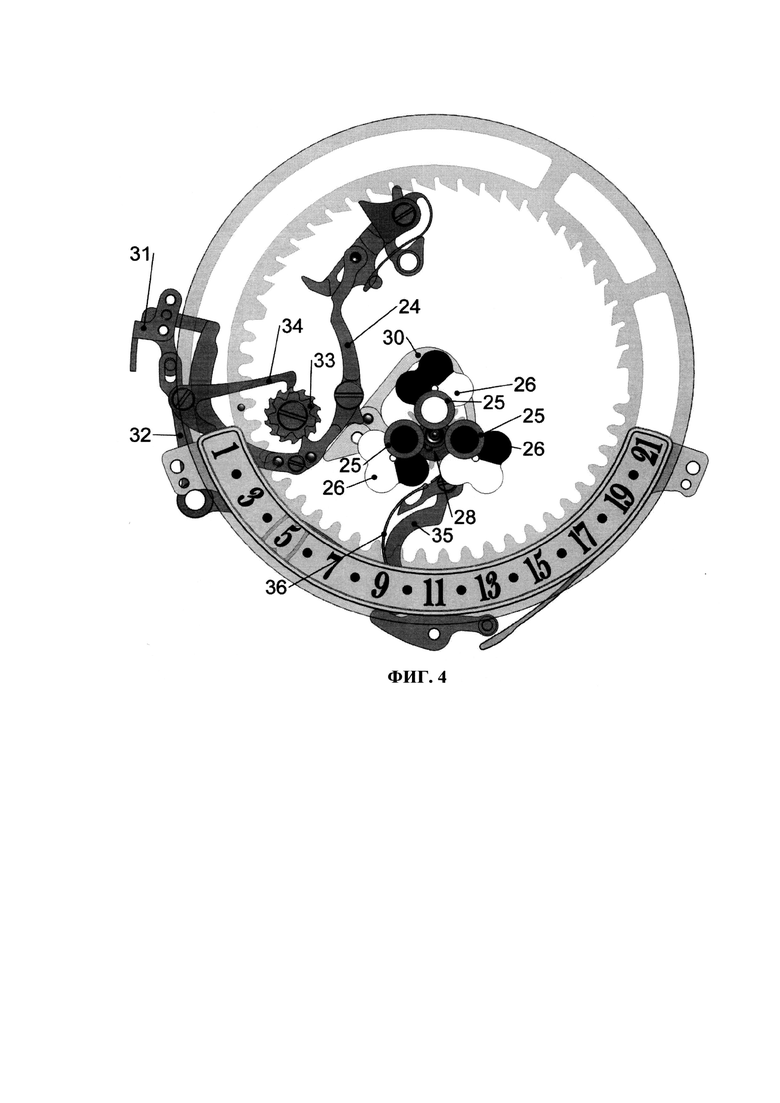

На фиг. 4 показан вариант выполнения часового механизма с индикацией фаз/положений индикатора, он содержит: апертуру индикации 25, диск индикации 26, колесо диска 27, колесо центральное диска 28, клык индикации 29, рычаг переключения клыка индикации 30, давящий рычаг 31, рычаг 1 32, колонное колесо 33, переключатель колонного/храпового колеса 34, рычаг 5 35, переключатель фиксатора рычага 5 36.

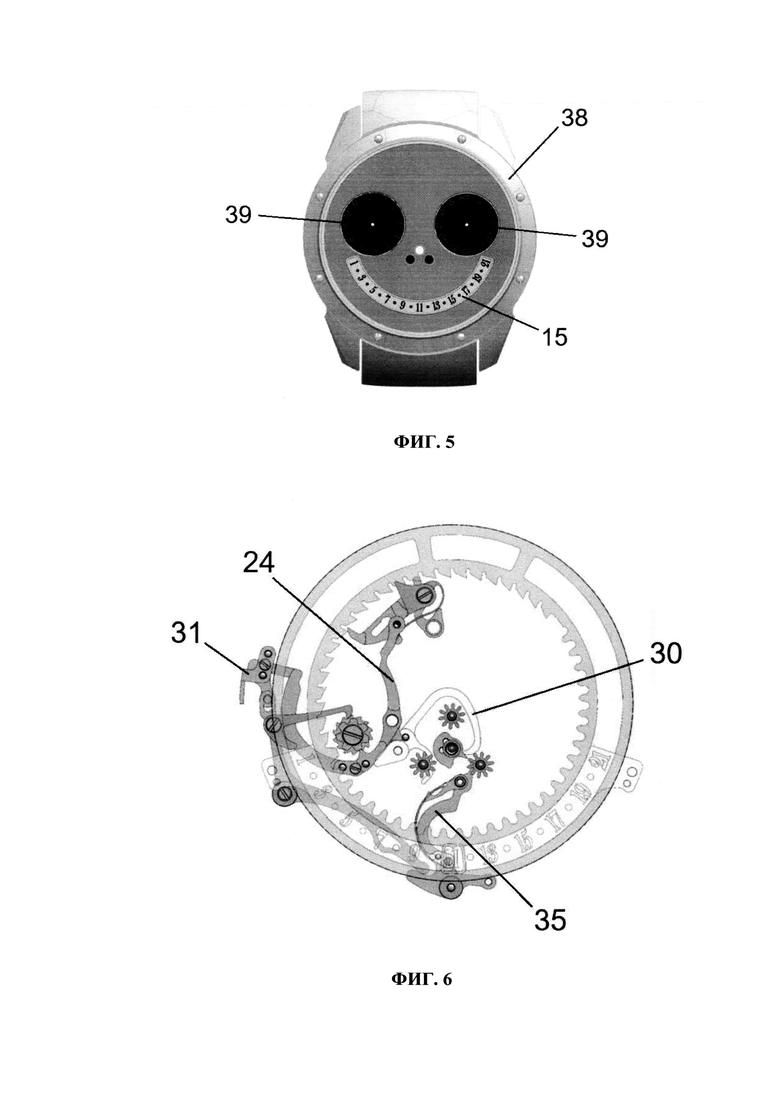

На фиг. 5 показан внешний вид часов с заявленным часовым механизмом.

На фиг. 6 показан механизм отображения состояния индикатора без индикационных дисков.

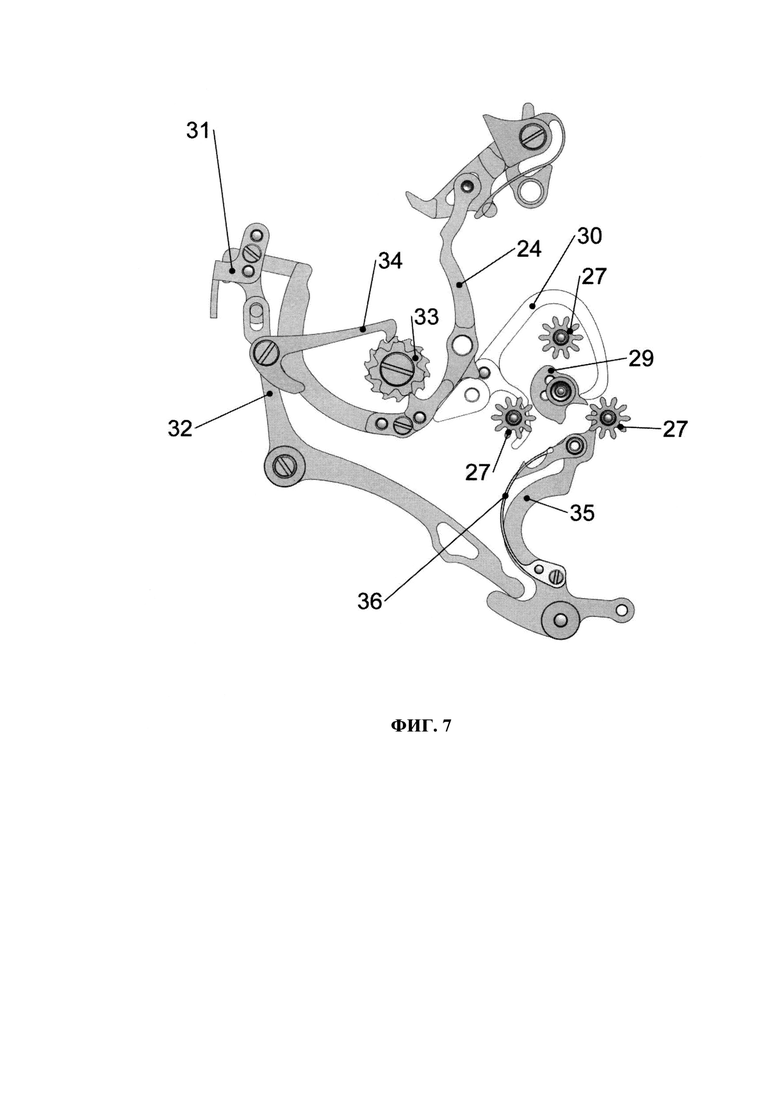

На фиг. 7 показан часовой механизм с индикацией этапов гонки и отображением состояния индикатора.

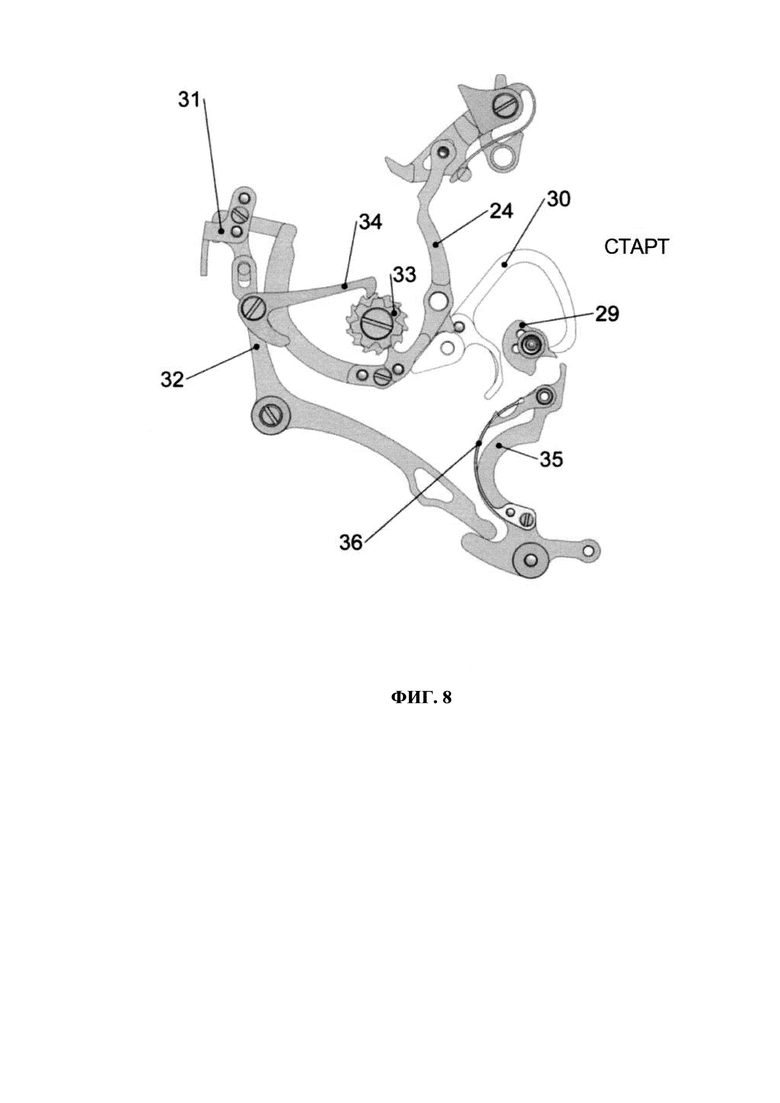

На фиг. 8 показан механизм отображения состояния индикатора.

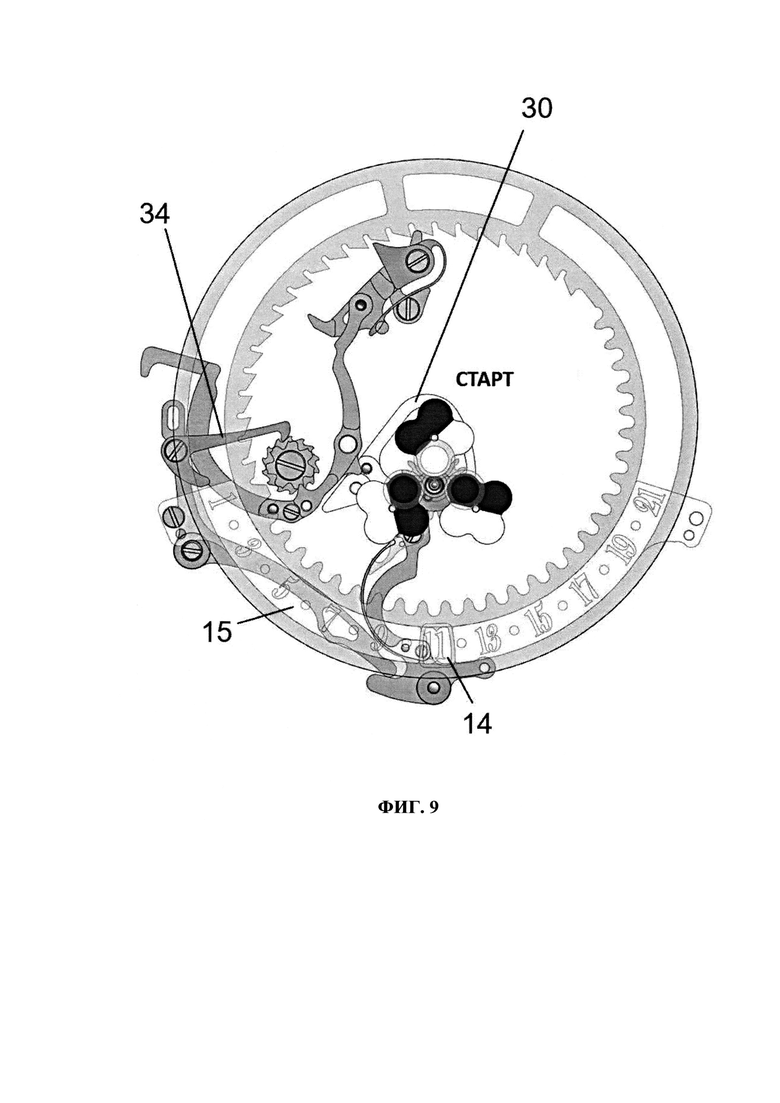

На фиг. 9 показан механизм отображения состояния индикатора в положении СТАРТ.

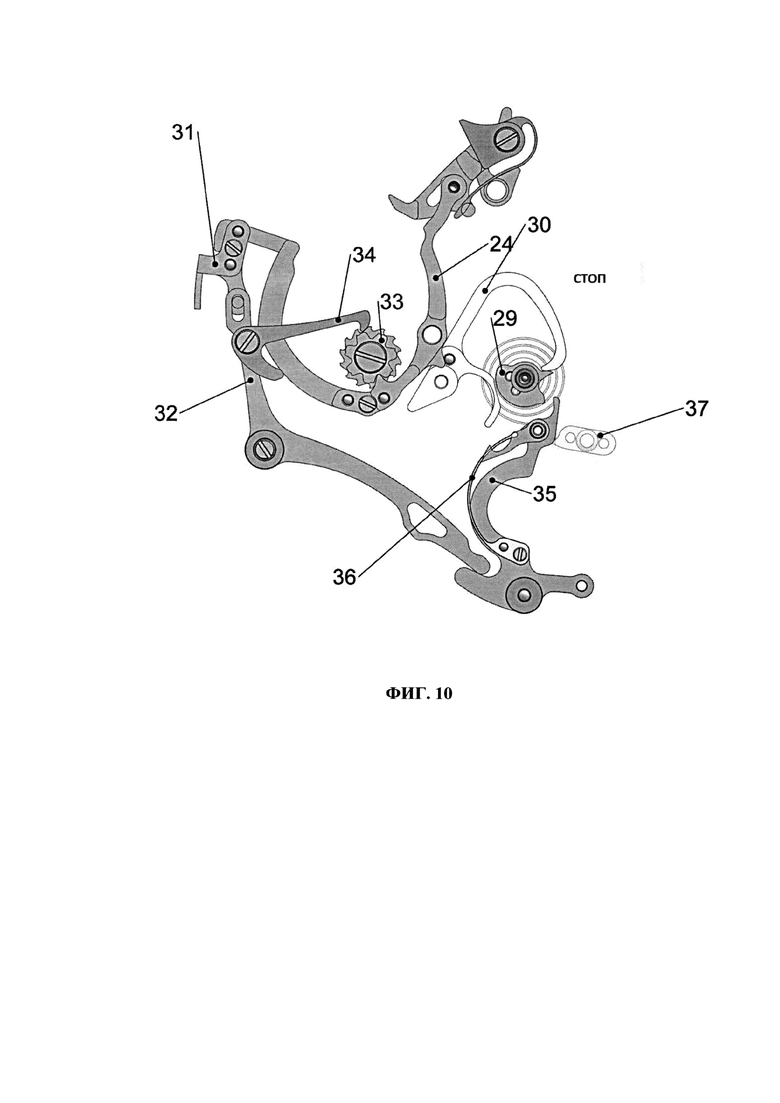

На фиг. 10 показан механизм отображения состояния индикатора в положении СТОП, на нем изображена пружину-спираль 37.

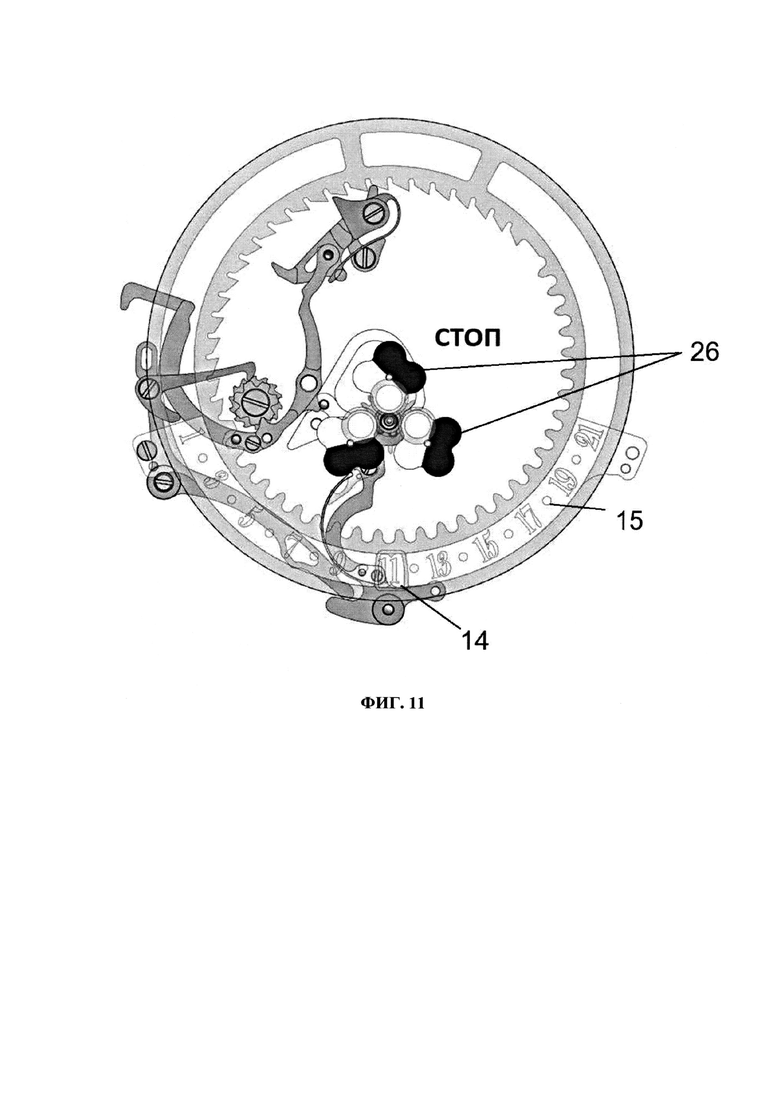

На фиг. 11 показан внешний вид часового механизма с индикатором этапов велогонки в положении индикатора СТОП.

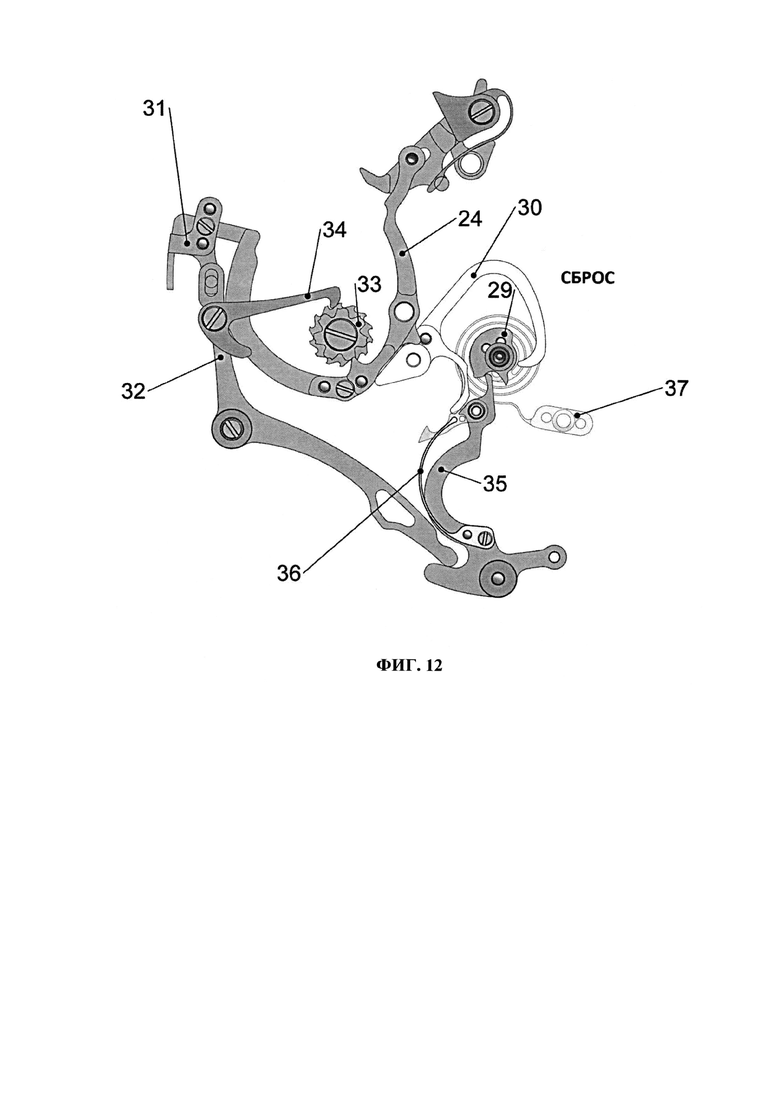

На фиг. 12 показан механизм отображения состояния индикатора в положении СБРОС.

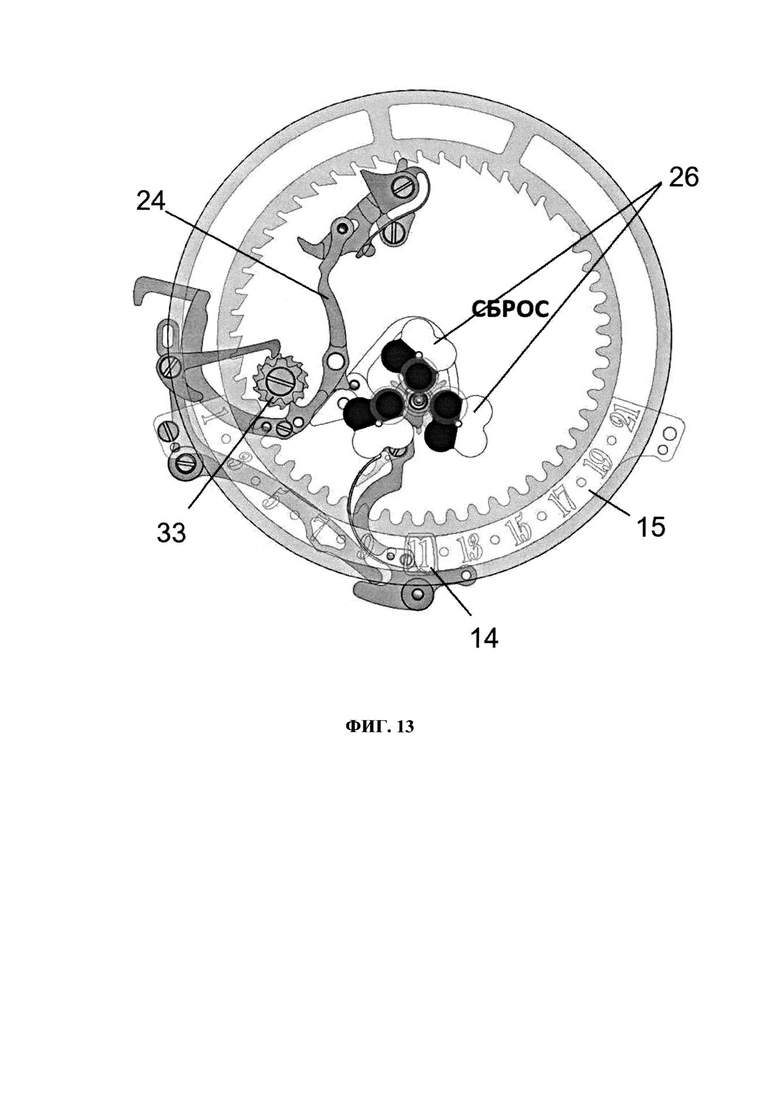

На фиг. 13 показан внешний вид часового механизма с индикатором этапов велогонки в положении индикатора СБРОС.

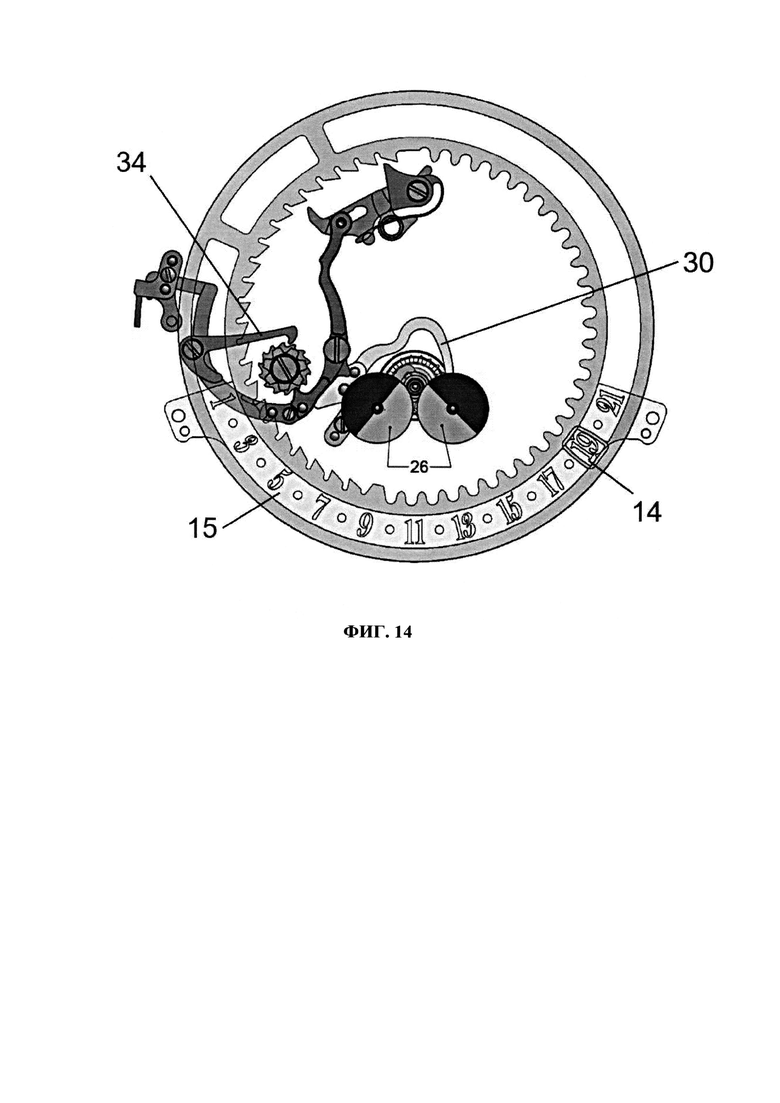

На фиг. 14 показан упрощенный механизм отображения положения индикатора, содержащий только 2 диска индикации.

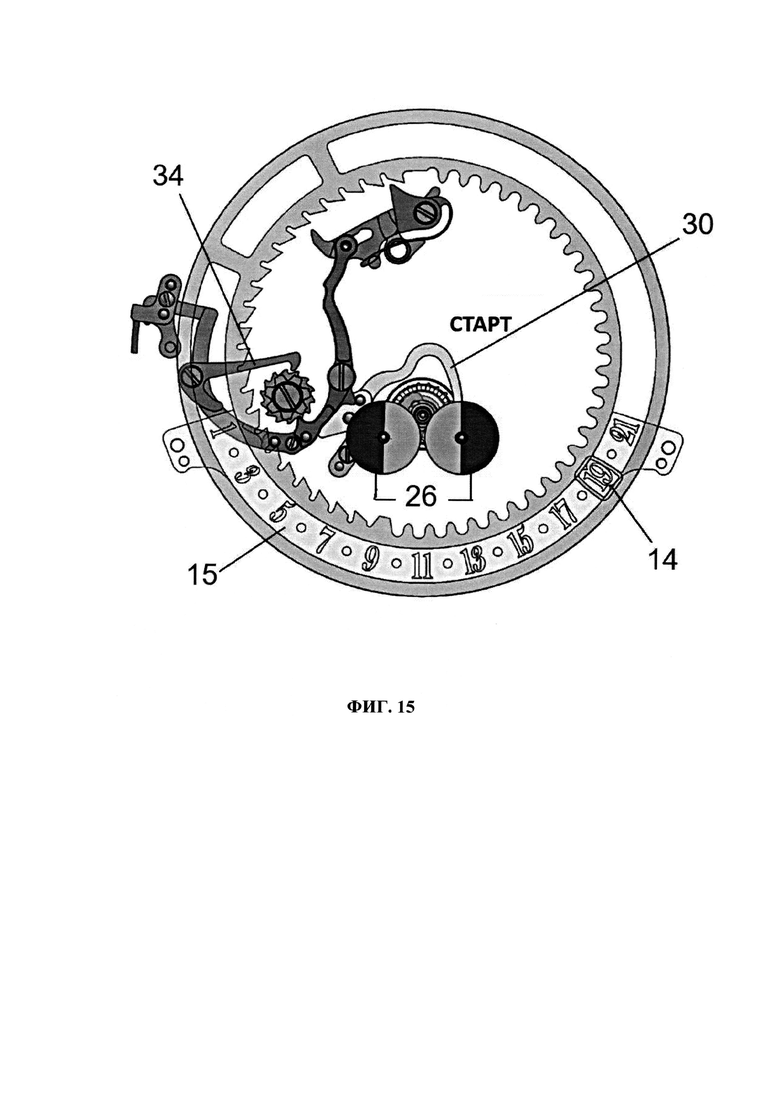

На фиг. 15 показан внешний вид часового механизма с упрощенным механизмом отображения положения индикатора в положении СТАРТ.

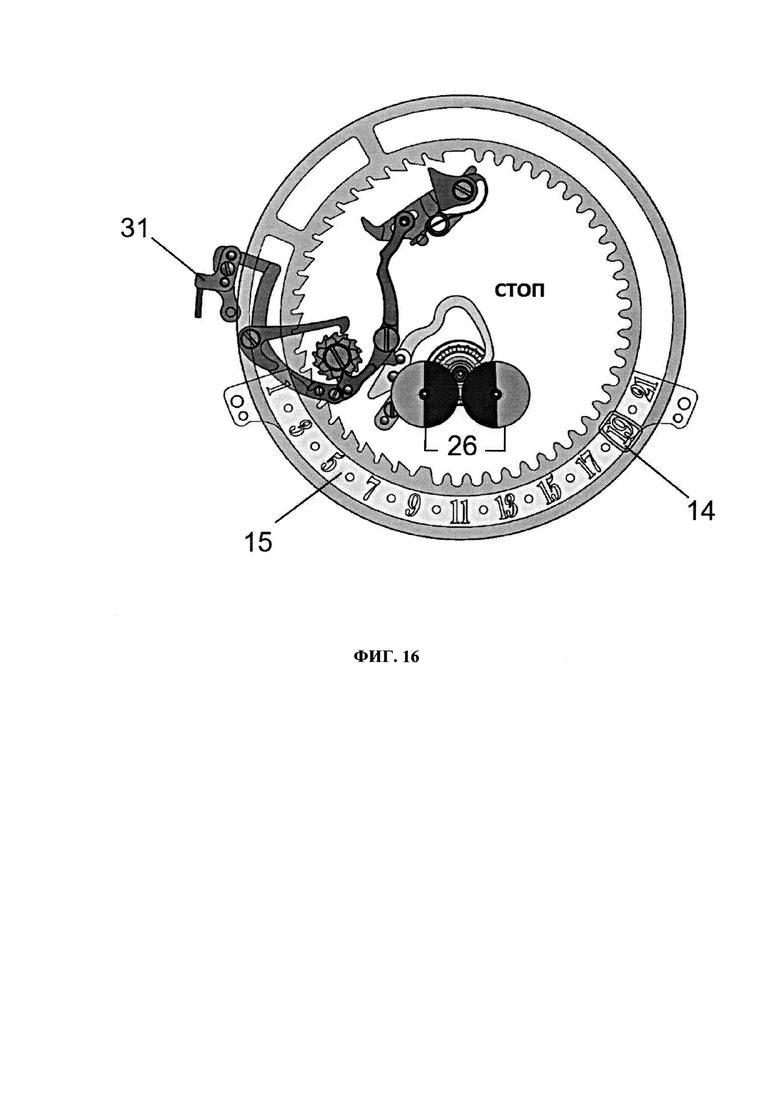

На фиг. 16 показан внешний вид часового механизма с упрощенным механизмом отображения положения индикатора в положении СТОП.

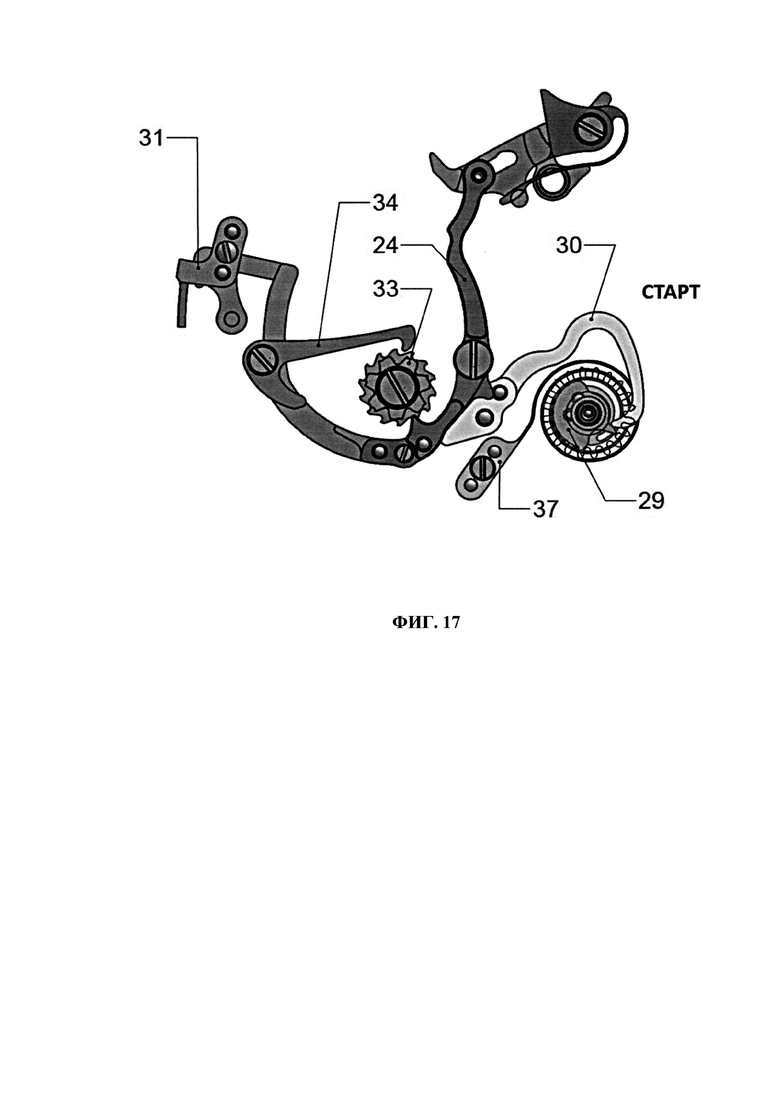

На фиг. 17 показан упрощенный механизм отображения состояния индикатора в положении СТАРТ.

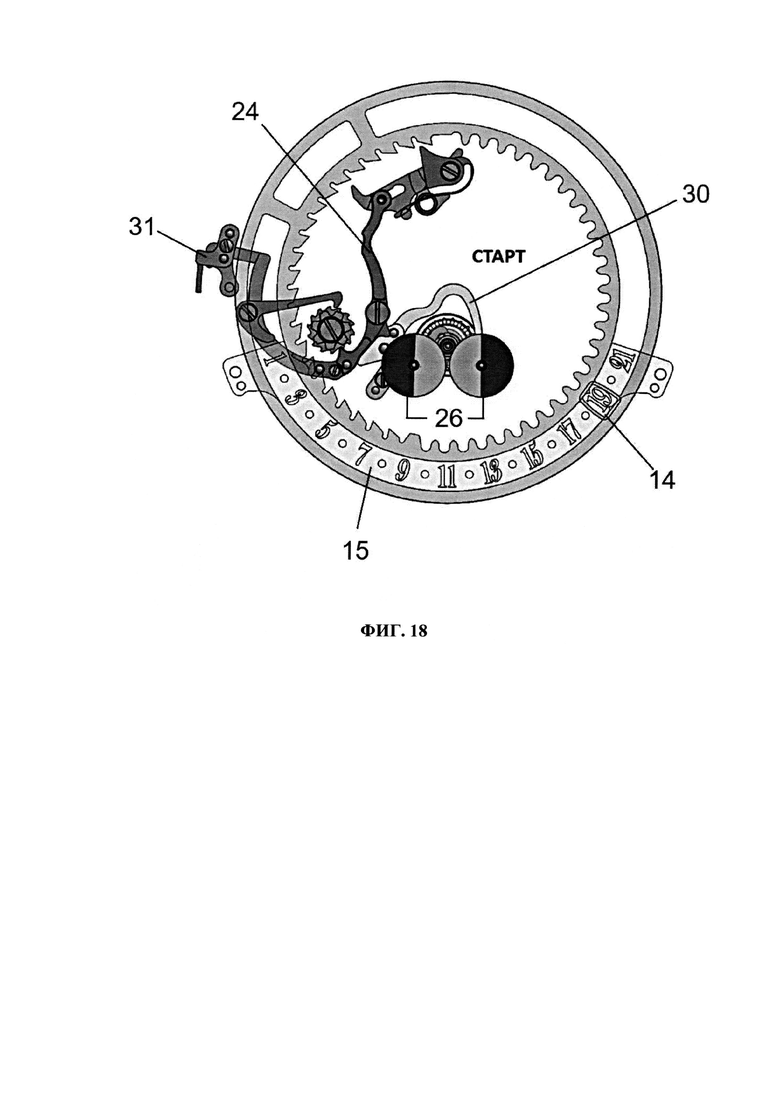

На фиг. 18 показан внешний вид часового механизма с индикатором этапов велогонки в положении индикатора СТАРТ.

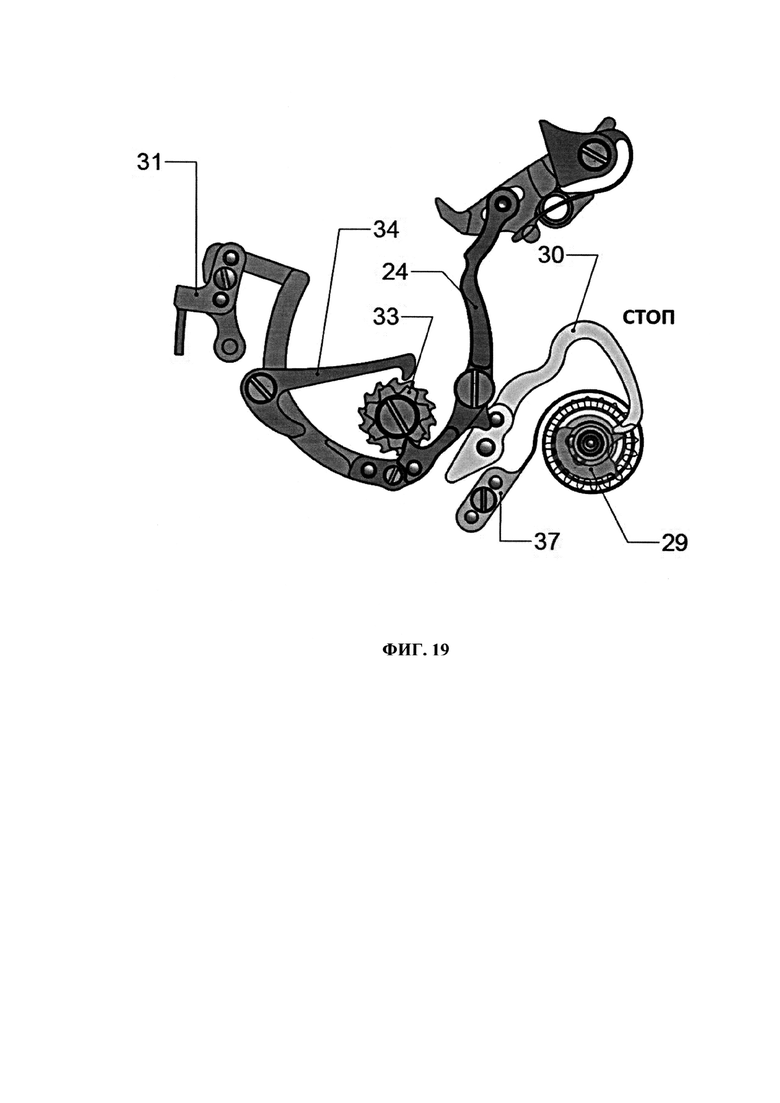

На фиг. 19 показан упрощенный механизм отображения состояния индикатора в положении СТОП.

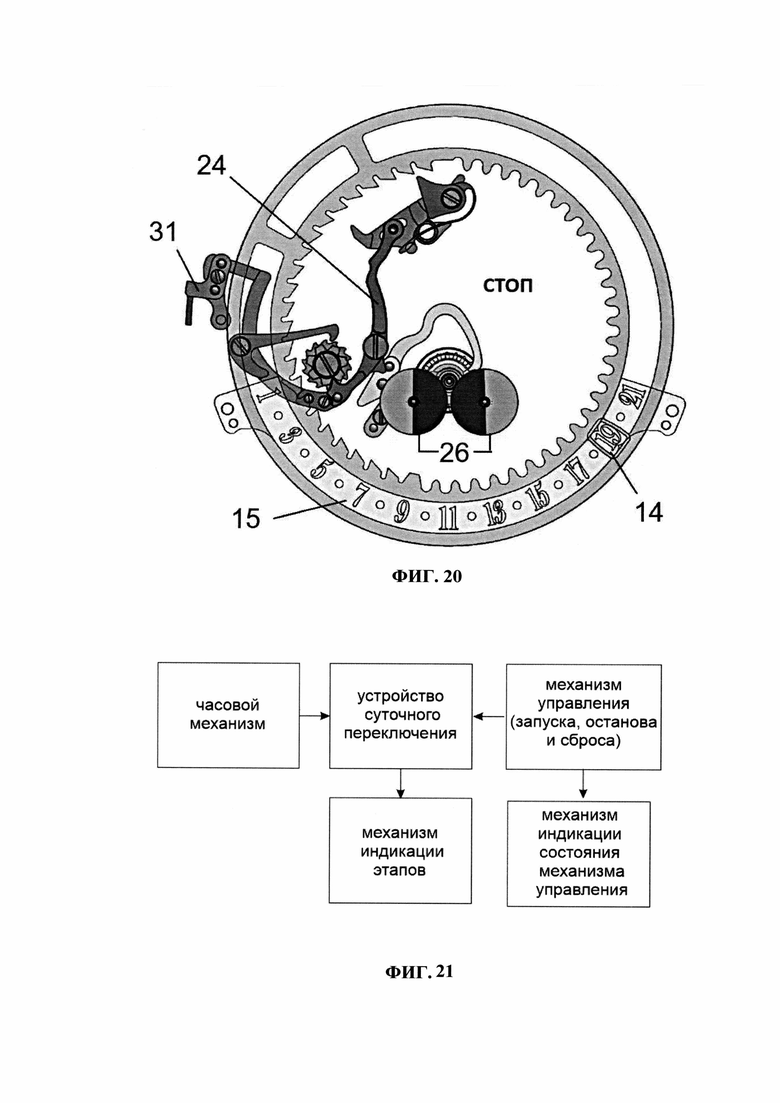

На фиг. 20 показан внешний вид часового механизма с индикатором этапов велогонки в положении индикатора СТОП.

На фиг. 21 отображена блок схема часового механизма с механизмом индикации этапов велогонки.

Осуществление изобретения

В предлагаемом изобретении представлены варианты выполнения часового механизма с индикацией 21 этапа велогонки. Особенностью заявленного изобретения является введение диска индикатора этапа велогонки.

Для удобства экспертизы и ясности заявленного изобретения ниже приведены варианты выполнения часового механизма. Однако следует учитывать, что представленные чертежи приведены исключительно для понимания конструкции и принципа работы заявленного механизма и не должны расцениваться как сужающие объем правовой охраны настоящего изобретения.

Под термином «колеса» в заявке следует понимать все элементы часов, которые являются подвижными, особенно вращающимися или колебательными.

Под термином «вексельное колесо» понимается промежуточное колесо, передающее движение минутного колеса на часовое.

Под термином «триб» понимается часовая деталь, часть колесной передачи, закрепленная на оси (валу) одного из колес, и имеющая меньший размер, чем колесо. Соответственно, под «минутным трибом» понимается триб минутного колеса, под «вексельным трибом» понимается триб вексельного колеса.

Под «диском» понимают тонкую, плоскую, круглую пластину, вращающуюся с определенной скоростью и отображающая ту или иную информацию, например, дата-диск, вращающийся под циферблатом и показывающий даты сквозь отверстия.

Под термином «пружина-спираль» понимается тонкая пружина, закрученная по спирали.

Под термином «рычаг» понимается удлиненная часть, точно соединяющая части механизма между собой.

Под термином «апертура» понимается небольшое отверстие (окно) в циферблате часов, в котором дается какая-либо информация, как правило, даты, дня недели и т.п.

Вышеперечисленное - это основные компоненты заявленного устройства часового механизма. Вместе они обеспечивают надежное и точное функционирование механических часов, обеспечивая индикацию 21 этапа велогонки.

Далее будут приведено подробное описание конкретных примеров устройства индикации этапов для механических часов.

На структурно-функциональной схеме как показано на фиг. 21 отображена общая функциональная работа часов с индикацией этапов велогонки.

Как показано на фиг. 21, от часового механизма движение передается на устройство суточного переключения. Механизм управления позволяет пользователю запускать его работу, останавливать и сбрасывать на ноль, в первоначальное состояние. Устройство суточного переключения позволяет раз в сутки переключать механизм индикации на один этап, обеспечивая тем самым индикацию текущего этапа. При необходимости с помощью механизма управления возможно остановить счетчик этапов или его вернуть в первоначальное, нулевое состояние. Дополнительно, опционально, часы могут быть оснащены механизмом индикации состояния механизма управления. Этот механизм обеспечивает визуальное отображение состояние механизма управления, т.е. в каком состоянии он находится, в состоянии сброса, работы или остановлен.

Как показано на фиг. 1, на оси минутного триба 1 расположено минутное колесо 2, которое передает вращение на добавочное колесо 3, которое вводится в механизм для реализации двухдисковой индикации времени. Добавочное колесо 3 передает вращение на вексельное колесо 4, на оси которого расположен вексельный триб 5. Вексельный триб 5 передает вращение на первое часовое колесо 6, на оси которого расположено второе часовое колесо 7. Второе часовое колесо 7 передает вращение на суточное колесо 8, делающее один оборот за 24 часа. На суточном колесе 8 расположена пружина суточного колеса 9, приводящая раз в сутки в движение рычаг перевода диска 10. На противоположной стороне рычага перевода диска 10 расположен переключатель диска 11, который через рычаг перевода диска 10 крепится на рычаге переключателя диска 12. При взаимодействии пружины суточного колеса 9 с рычагом перевода диска 10 происходит взаимодействие переключателя диска 11 с диском-указателем этапов 13. Диск-указатель этапов 13 имеет индикатор состояния счетчика этапов 14, который за 21 день проходит над шкалой этапов гонки 15. Диск-указатель этапов фиксируется фиксатором диска-указателя 16.

Приведение в движение минутного колеса осуществляется любым известным в уровне техники заводным механизмом.

Как видно из описанного выше примера, заявленный механизм схож с механизмами дисковой индикации даты. Однако в уровне техники не известно ни одного механизма индикации 21 этапа гонки, которое реализуется за счет специального диска-индикатора и механизма, приводящего его в действие.

Кроме того, в одном из вариантов осуществления для обеспечения плавного движения диска в механизм дополнительно введен механизм подпружинивания. Как показано на фиг. 2, плавное движение диска-указателя этапов 13 осуществляется первым колесом подпружинивания диска 17, на оси которого расположен первый триб подпружинивания диска 18, который приводит в движение второе колесо подпружинивания диска 19, на оси которого расположен второй триб подпружинивания диска 20. Второй триб подпружинивания диска входит в зацепление с колесом подпружинивания 21, на противоположной стороне которого находится ступенчатый штифт 22, фиксируемый тройной пружиной 24, которая также блокирует от лишнего движения фиксатор диска-указателя 16 и рычаг переключателя диска 12.

Остановка индикации 21 дня этапа велогонки осуществляется нажатием на рычаг коррекции 24 (см. фиг. 3).

В другом варианте исполнения механизма, показанном на фиг. 4, реализована индикация фазы гонки (старт/стоп/сброс). Для этого под апертурой индикации 25 расположены три диска индикации 26. Как показано на фиг. 7, каждый из дисков индикации расположен на оси соответствующего колеса диска 27 и приводится в движение колесом центрального диска 28. Для переключения индикации этапов велогонки на оси колеса центрального диска 28 снизу устанавливается клык индикации 29, стартовое положение которого показано как СТАРТ. Смена этапа гонки, а именно его приостановка (СТОП), регулируется рычагом переключения клыка индикации 30, который через штифт взаимосвязан с рычагом коррекции 24. Поворот клыка индикации в положение СТОП возможен благодаря наличию пружины спирали 37.

Общий вид часов с двухдисковым механизмом отображения времени и индикацией 21 этапа велогонки, а также фазы велогонки изображен на фиг. 5.

Положение деталей механизма индикации фазы велогонки и соответствующие им положения дисков индикации изображены на фиг. 8 и 9 для фазы СТАРТ, на фиг. 10 и 11 для фазы СТОП, на фиг. 12 и 13 для фазы СБРОС (соответствует ситуации, когда гонка не началась и индикатор этапа находится в положении первого этапа велогонки).

В одном из вариантов, показанном на фиг. 14, может осуществляться индикация только двух фаз: СТАРТ и СТОП, за счет двухдисковой индикации. В этом варианте схема индикации облегчена и уменьшено количество рычагов, задействованных в переключении, и, как следствие, уменьшена технологическая сложность изготовления и сборки механизма, за счет чего повышена надежность его работы.

На фиг. 15 показано положение дисков индикации в фазе СТАРТ, а на фиг. 16 - в фазе СТОП.

Как показано на фиг. 17 и 18, в позиции СТАРТ рычаг переключения клыка индикации 30 находится в своем первом положении. При этом клык индикации 29 также расположен в своем начальном положении, а пружина спираль 37 находится в натянутом состоянии.

Как показано на фиг. 19 и 20, при переключении в положении СТОП рычаг переключения клыка индикации 30 поднимается, а клык индикации 29 поднимается вслед и упирается в конец рычага переключения клыка индикации 30, благодаря натяжению пружинной спирали 37, которая при этом немного раскручивается.

Представленные примеры демонстрируют, как части заявленного спускового механизма взаимодействует друг с другом и обеспечивают правильную работу и надежность всего механизма индикации этапов велогонки.

Конструкция механизма индикации специально разработана с учетом ограниченного пространства внутри часового механизма, чтобы сделать часы удобными для использования велогонщиками.

При этом предложенная конструкция спускового оптимизирована для обеспечения обеспечение индикации 21 этапа гонки, не встречавшегося до этого. Также в изобретении реализована дисковая индикация (индикация в виде диска), которая движется на соответствующих, сконструированных для этого, роликах. Кроме того, изобретение осуществляет индикацию не только этапов, но и фаз велогонки, а именно: старт, стоп, сброс. Дополнительно, за счет использования колонного колеса в сопряжении с клыком индикации достигается точная синхронизация переключений. Кроме того, за счет использования спиральной пружины реализован возврат клыка индикации в стартовое положение без использования для этого дополнительных рычажных узлов.

Результатом заявленного решения является получение высококлассных часов с реализацией индикации 21 этапа велогонки.

Таким образом, обеспечивается достижение требуемого технического результата, а именно создание механизма индикации 21 этапа велогонки для часов, обеспечивающего индикацию этапов и фаз гонки, повышение плавности хода индикации, а также повышение надежности часового механизма в целом.

Учитывая новизну совокупности существенных признаков, техническое решение поставленной задачи, изобретательский уровень и существенность всех общих и частных признаков изобретения, доказанных в разделе «Уровень техники» и «Раскрытие изобретения», доказанную в разделе «Осуществление и промышленная реализация изобретения» техническую осуществимость и промышленную применимость изобретения, решение поставленных изобретательских задач и уверенное достижение требуемого технического результата при реализации и использовании изобретения, по нашему мнению, заявленная группа изобретений удовлетворяет всем требованиям охраноспособности, предъявляемым к изобретениям.

Проведенный анализ показывает также, что все общие и частные признаки изобретения являются существенными, так как каждый из них необходим, а все вместе они не только достаточны для достижения цели изобретения, но и позволяют реализовать изобретение промышленным способом.

Использование: для индикации этапов велогонки. Сущность изобретения заключается в том, что механизм индикации этапов велогонки содержит минутный триб, на оси которого расположено минутное колесо, которое передает вращение на добавочное колесо, находящееся в зацеплении вексельным колесом, на оси которого расположен вексельный триб, передающий вращение на первое часовое колесо, на оси которого расположено второе часовое колесо, передающее вращение на суточное колесо, на котором расположена пружина суточного колеса, приводящая раз в сутки в движение рычаг перевода диска; на противоположной стороне рычага перевода диска расположен переключатель диска, который через рычаг перевода диска крепится на рычаге переключателя диска; при взаимодействии пружины суточного колеса с рычагом перевода диска происходит взаимодействие переключателя диска с диском-указателем этапов; при этом диск-указатель этапов имеет индикатор состояния счетчика этапов и фиксируется фиксатором диска-указателя. Технический результат: обеспечение возможности индикации этапов велогонки, реализуя плавный ход диска индикации и повышенную надежность механизма индикации. 3 н. и 3 з.п. ф-лы, 21 ил.

1. Механизм индикации этапов велогонки, содержащий минутный триб, на оси которого расположено минутное колесо, которое передает вращение на добавочное колесо, находящееся в зацеплении вексельным колесом, на оси которого расположен вексельный триб, передающий вращение на часовое колесо, передающее движение на суточное колесо, которое посредством рычага приводит в движение указатель 21 этапов велогонки, при этом диск-указатель 21 этапов велогонки выполнен с возможностью фиксации и имеет индикатор состояния счетчика этапов для отображения по меньшей мере одного из состояний: старт, стоп и сброс.

2. Механизм индикации по п. 1, отличающийся тем, что дополнительно содержит механизм подпружинивания диска-указателя, состоящий из первого колеса подпружинивания диска, на оси которого расположен первый триб подпружинивания диска, который приводит в движение второе колесо подпружинивания диска, на оси которого расположен второй триб подпружинивания диска, который входит в зацепление с колесом подпружинивания, на противоположной стороне которого находится ступенчатый штифт, фиксируемый тройной пружиной, которая также блокирует от лишнего движения фиксатор диска-указателя и рычаг переключателя диска.

3. Механизм индикации по пп. 1, 2, отличающийся тем, что индикатор состояния счетчика этапов выполнен с возможностью индикации всех трех состояний: старт, стоп и сброс.

4. Механизм индикации по пп. 1, 2, отличающийся тем, что индикатор состояния счетчика этапов выполнен с возможностью индикации только двух состояний: старт и стоп.

5. Часовой механизм, содержащий механизм индикации этапов велогонки по любому из пп. 1-4, в котором имеется диск-индикатор 21 этапа велогонки, а также двигающийся над диском указатель этапов, который приводится в движение суточным колесом.

6. Часы для отображения этапа продолжительной велосипедной гонки, содержащие часовой механизм с механизмом индикации этапов велогонки по любому из пп. 1-4, в котором имеется диск-индикатор 21 этапа велогонки, а также двигающийся над диском указатель этапов, который приводится в движение суточным колесом.
