КОМПЛЕКТ ДЛЯ СБОРКИ ТЕПЛОИЗОЛИРУЮЩЕГО И/ИЛИ ТЕПЛОРАССЕИВАЮЩЕГО ГИБКОГО ПОКРЫТИЯ, ТЕПЛОИЗОЛИРУЮЩАЯ И/ИЛИ ТЕПЛОРАССЕИВАЮЩАЯ ГИБКАЯ ГИРЛЯНДА, ТЕПЛОИЗОЛИРУЮЩЕЕ И/ИЛИ ТЕПЛОРАССЕИВАЮЩЕЕ ГИБКОЕ ПОКРЫТИЕ Российский патент 2025 года по МПК F16L59/00

Изобретение относится к теплотехническому оборудованию, а именно к конструкциям наружной футеровки нагревательных устройств, и может быть использовано как в индивидуальных, так и в промышленных масштабах для универсальной организации теплоизоляции с эффектом теплорассеивания от корпусов различных нагревательных устройств, например, отопительного нагревательного оборудования или дровяных, газовых или модульных банных печей.

Известен комплект для теплоизоляции Valoriani Insulation kit 100 G дровяных и газовых модульных печей (https://entero.ru/item/180749, дата обращения 10.02.2024 г.) содержащий гранулированный огнеупорный теплоизолирующий и теплорассеивающий материал (вермикулит).

Недостатком известного решения является сложность технологического процесса производства, связанный с использованием блоков силикатного кальция для выкладки основания, шпатлевки и минеральной ваты, невозможность использования в качестве теплорассеивающего гибкого покрытия.

Известен защитный экран для печей и каминов (патент РФ на полезную модель № 111615, МПК F24B1/192, дата публикации 20.12.2011 г., заявка № 2011131482), представляющий собой многослойную металлическую панель.

Недостатком известного решения является сложность технологического процесса производства и высокая металлоемкость.

Известен защитный экран теплоконвектора (патент РФ на изобретение №2210035, МПК F24B 7/00, 10.08.2003).

Недостатком защитного экрана является низкая безопасность, так как поверхность экрана достигает достаточно высокой температуры.

Известно теплоизоляционное изделие (Авторское свидетельство SU № 932089, дата публикации 30.05.82 г., МПК F16L59/14) состоящее из слоя волокнистого теплоизоляционного материала, покрытого сетчатой оплеткой, снабженное упругими элементами, размещенными в теплоизоляционном слое вдоль его оси.

Недостатком вышеописанного устройства является сложность эксплуатации, а именно выполнение очистки изолируемой поверхности и прилегающей к ней поверхности теплоизоляционного изделия от органических и неорганических отложений, накапливаемых в процессе эксплуатации, а также вследствие «прикипания» изделия к изолирующей поверхности в процессе эксплуатации.

Наиболее близким техническим решением к заявляемому изобретению является противопожарный материал (https://izolmaks.ru/shop/teploizolyaciya/pletenka-supersil/ , дата обращения 10.02.2024 г.) представляющий собой теплоизоляционный мат, сделанный из теплоизолирующих волокон и покрытый с обеих сторон плетеным фольгированным составом, дополнительно повышающим изоляционные свойства.

Недостатком известного решения, является сложность выполнения очистки изолируемой поверхности и прилегающей к ней поверхности теплоизоляционного изделия от органических и неорганических отложений, накапливаемых в процессе эксплуатации, а также вследствие «прикипания» изделия к изолирующей поверхности в процессе эксплуатации. Особо указанный недостаток проявляется в помещениях с изменяющейся температурой, влажностью, с механическими и прочими загрязнениями, например, металлическая печь в парной бани или сауны. В этом случае также требуется полупроницаемость теплоизолирующего покрытия, что известное изделие не обеспечивает. Еще одним недостатком является полная изоляция высокотемпературной поверхности, в то время как требуется изоляция помещения только от высокотемпературного излучения при приемлемой температуре удаленной от горячей поверхности стороны покрытия (завесы).

Кроме того, вышеописанное решение имеет ограниченную применимость, сложность технологического процесса производства.

Техническим результатом, на который направлена заявленная группа изобретений, является разработка универсального, простого по конструкции, эксплуатации, монтажу и технологическому процессу производства, безопасного теплоизолирующего и/или теплорассеивающего изделия (гирлянды, покрытия).

Универсальность достигается возможностью применения изделия в разных областях промышленного и жилищно-коммунального хозяйства.

Простота конструкции и монтажа достигается минимальным количеством элементов изделия.

Простота эксплуатации достигается в обеспечении возможности быстрого сбора и разбора изделия, а также быстрого съема образованного покрытия и его последующей очистки.

Технологический процесс производства изделия содержит ряд несложных операций без применения специализированной оснастки и дорогостоящего оборудования.

Безопасность применения изделия достигается низкой тепловодностью применяемого огнеупорного теплоизолирующего и/или теплорассеивающего материала, что устраняет возможность получения термического ожога при эксплуатации. Применение в качестве гранулированного огнеупорного теплоизолирующего и/или теплорассеивающего материала природного сырья без синтетических добавок обеспечивает пожаробезопасность и безвредность для здоровья человека, так как не содержит органических и токсичных примесей.

Заявленный технический результат достигается тем, что комплект для сборки теплоизолирующего и/или теплорассеивающего гибкого покрытия содержит гранулированный огнеупорный теплоизолирующий и/или теплорассеивающий материал, жаропрочную проволоку или жаропрочную нить.

Кроме того, в комплекте по меньшей мере часть гранул огнеупорного теплоизолирующего и/или теплорассеивающего материала может содержать по меньшей мере одно сквозное отверстие для прохождения жаропрочной проволоки или жаропрочной нити.

В комплекте жаропрочная проволока или жаропрочная нить по меньшей мере на одном конце может иметь элемент крепления, при этом элемент крепления может быть выполнен в виде зацепа или кольца.

Возможно выполнение содержащегося в комплекте гранулированного огнеупорного теплоизолирующего и/или теплорассеивающего материала, например, из перлита и/или вермикулита, и/или волластонита, и/или керамзита, и/или аглопорита, и/или пемзы, и/или вулканического туфа, и/или стекла.

Также заявленный технический результат достигается благодаря выполнению теплоизолирующей и/или теплорассеивающей гирлянды, которая содержит по меньшей мере одну жаропрочную проволоку или жаропрочную нить, на которой расположен гранулированный огнеупорный теплоизолирующий и/или теплорассеивающий материал.

Каждая гранула огнеупорного теплоизолирующего и/или теплорассеивающего материала гирлянды может иметь по меньшей мере одно сквозное отверстие, при этом гранулы огнеупорного теплоизолирующего и/или теплорассеивающего материала могут быть расположены по меньшей мере на одной жаропрочной проволоке или жаропрочной нити последовательно друг за другом путем нанизывания по меньшей мере на одну жаропрочную проволоку или жаропрочную нить через указанные сквозные отверстия.

Кроме того, гранулы огнеупорного теплоизолирующего и/или теплорассеивающего материала, расположенные по меньшей мере на одной жаропрочной проволоке или жаропрочной нити последовательно друг за другом, могут быть приклеены по меньшей мере к одной жаропрочной проволоке или жаропрочной нити с помощью высокопрочного огнеупорного клея.

Допускается изготовление гирлянды, в которой по меньшей мере одна часть гранул огнеупорного теплоизолирующего и/или теплорассеивающего материала имеет по меньшей мере одно сквозное отверстие, гранулы огнеупорного теплоизолирующего и/или теплорассеивающего материала расположены по меньшей мере на одной жаропрочной проволоке или жаропрочной нити последовательно друг за другом, при этом указанная одна часть гранул расположена по меньшей мере на одной жаропрочной проволоке или жаропрочной нити путем нанизывания по меньшей мере на одну жаропрочную проволоку или жаропрочную нить через указанные сквозные отверстия, а другая часть гранул - путем приклеивания по меньшей мере к одной жаропрочной проволоке или жаропрочной нити с помощью высокопрочного огнеупорного клея.

Кроме того, по меньшей мере одна жаропрочная проволока или жаропрочная нить гирлянды по меньшей мере на одном конце может иметь элемент крепления, который может быть выполнен в виде зацепа, или кольца, или иного скрепляющего элемента.

В качестве гранулированного огнеупорного теплоизолирующего и/или теплорассеивающего материала гирлянды может быть использован, например, перлит и/или вермикулит, и/или волластонит, и/или керамзит, и/или аглопорит, и/или пемза, и/или вулканический туф, и/или стекло.

Также заявленный технический результат достигается благодаря выполнению теплоизолирующего и/или теплорассеивающего гибкого покрытия, которое содержит соединенные друг с другом с помощью по меньшей мере одного жаропрочного соединительного элемента ряды теплоизолирующих и/или теплорассеивающих гирлянд. При этом гирлянды могут быть выполнены по любому вышеописанному исполнению.

Возможно исполнение покрытия, в котором каждая гранула огнеупорного теплоизолирующего и/или теплорассеивающего материала имеет по меньшей мере одно дополнительное сквозное отверстие, образованное поперечно своей указанной гирлянде, при этом соседние указанные гирлянды могут быть соединены друг с другом путем прохождения указанного по меньшей мере одного жаропрочного соединительного элемента через по меньшей мере одно указанное дополнительное сквозное отверстие соседних гранул соседних указанных гирлянд.

Кроме того, покрытие также может быть выполнено соединением указанных гирлянд друг с другом путем приклеивания по меньшей мере к одному жаропрочному соединительному элементу соседних гранул соседних указанных гирлянд с помощью высокопрочного огнеупорного клея.

Кроме того, покрытие может содержать по меньшей мере одну часть гранул огнеупорного теплоизолирующего и/или теплорассеивающего материала, имеющего по меньшей мере одно дополнительное сквозное отверстие, образованное поперечно своей указанной гирлянде, при этом соседние указанные гирлянды могут быть соединены друг с другом путем прохождения указанного по меньшей мере одного жаропрочного соединительного элемента через по меньшей мере одно указанное дополнительное сквозное отверстие указанной одной части гранул указанных гирлянд и путем приклеивания по меньшей мере к одному жаропрочному соединительному элементу другой части гранул указанных гирлянд с помощью высокопрочного огнеупорного клея.

Также ряды указанных гирлянд могут быть соединены друг с другом с помощью по меньшей мере одного жаропрочного соединительного элемента путем закрепления его на каждой жаропрочной проволоке или жаропрочной нити каждой гирлянды.

Жаропрочный соединительный элемент может быть изготовлен в виде жаропрочной проволоки или жаропрочной нити, или жаропрочной скобы.

Заявленное техническое решение поясняется чертежами:

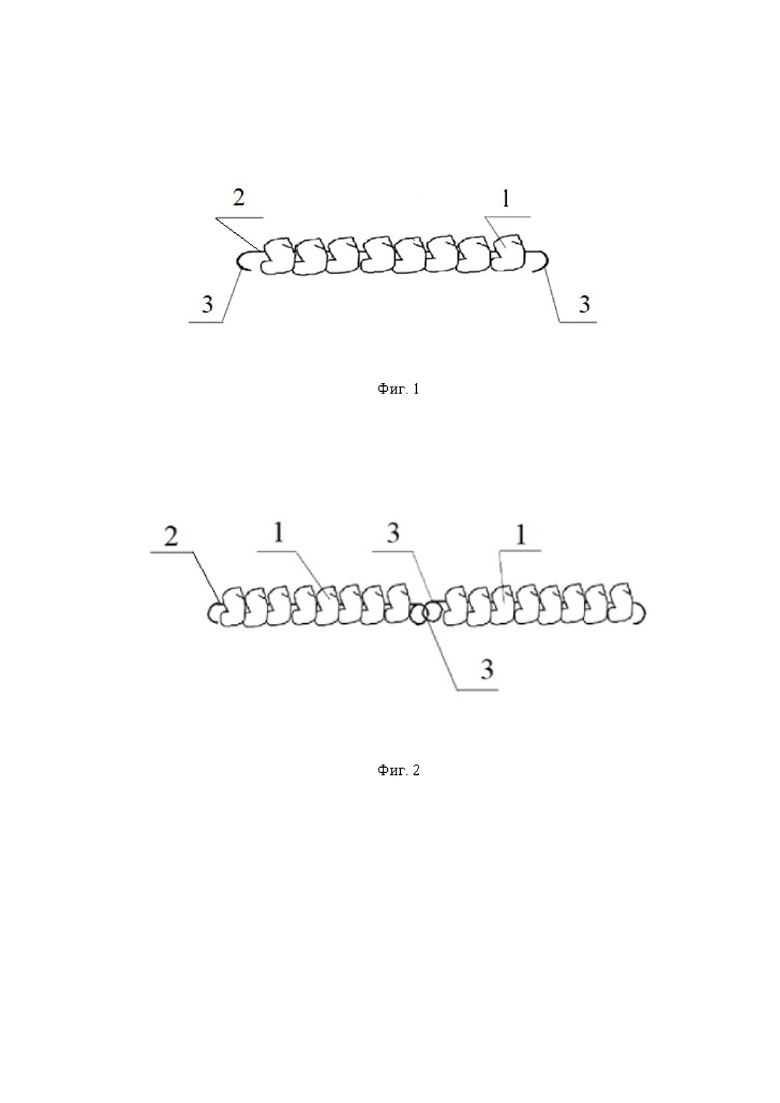

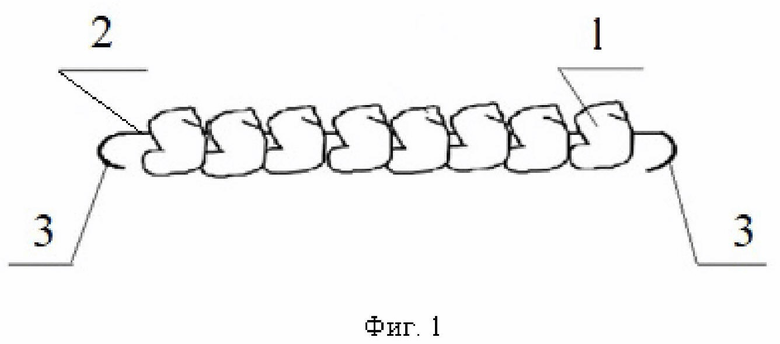

фиг. 1 - схематично представлена жаропрочная нить или жаропрочная проволока элемента теплоизоляционного и/или теплорассеивающего гибкого покрытия с гранулированным огнеупорным теплоизолирующим и/или теплорассеивающим материалом, которые могут быть образованы из заявленного комплекта;

фиг. 2 - схематично представлен пример соединения двух жаропрочных нитей или жаропрочных проволок теплоизоляционной и/или теплорассеивающей гирлянды;

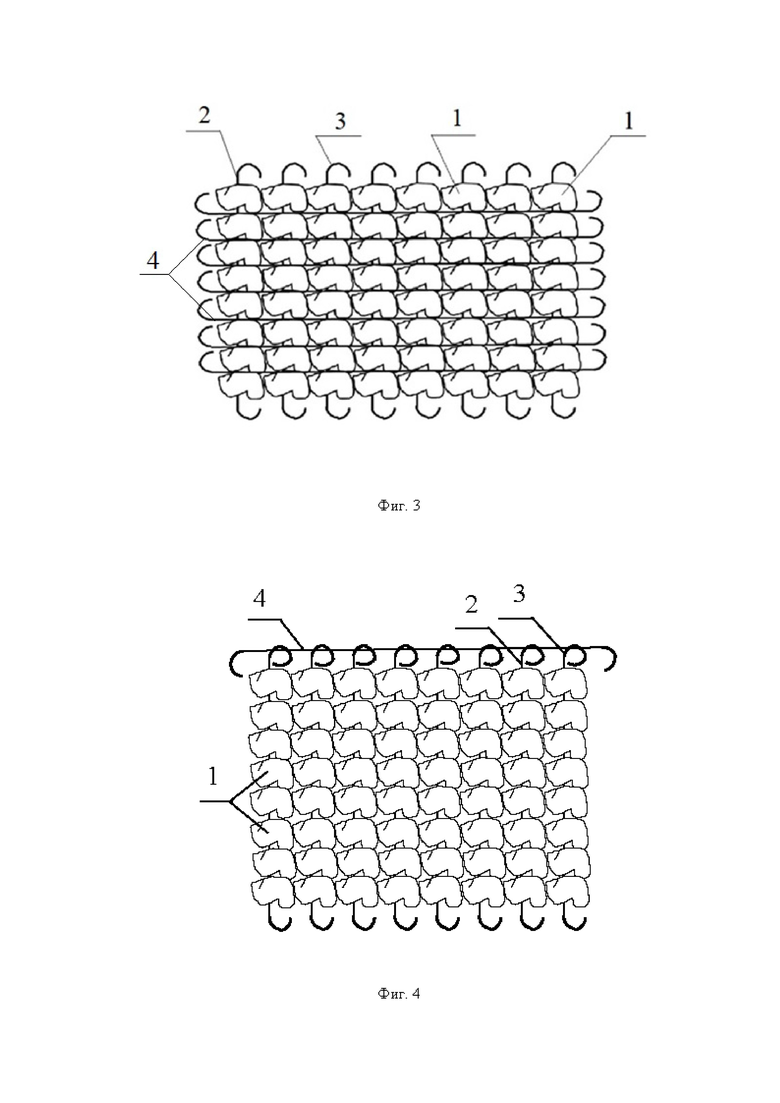

фиг. 3 - схематично представлено теплоизоляционное и/или теплорассеивающее гибкое покрытие, выполненное в виде полотна;

фиг. 4 - схематично представлен пример соединения жаропрочных нитей или жаропрочных проволок, теплоизоляционных и/или теплорассеивающих гирлянд в теплоизоляционную и/или теплорассеивающую гибкую завесу;

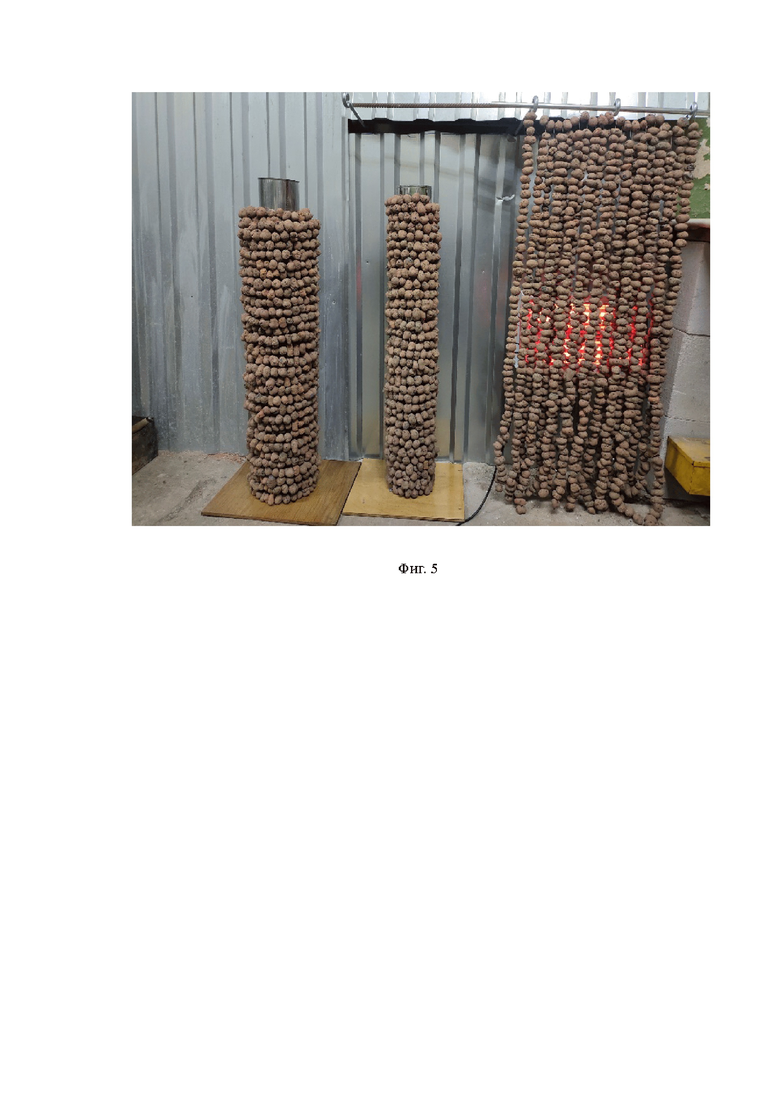

фиг. 5 - показан фотообразец теплоизоляционного и/или теплорассеивающего гибкого покрытия, образованного из гирлянды или завесы.

Согласно первому объекту заявленного изобретения, предложенный комплект для сборки теплоизолирующего и/или теплорассеивающего гибкого покрытия содержит гранулированный огнеупорный теплоизолирующий и/или теплорассеивающий материала 1 (фиг.1, 2, 3, 4) и жаропрочную проволоку или жаропрочную нить 2, которые являются несущим элементом материала 1 (фиг.1, 2, 3, 4). При этом в качестве несущего элемента может использоваться как жаропрочная проволока, так и жаропрочная нить, в зависимости от температуры объекта, на которое будет устанавливаться покрытие.

В предложенном комплекте либо часть гранул огнеупорного теплоизолирующего и/или теплорассеивающего материала 1 может содержать сквозное отверстие (не показано) для прохождения жаропрочной проволоки или жаропрочной нити 2, либо все гранулы (то есть каждая гранула) огнеупорного теплоизолирующего и/или теплорассеивающего материала 1 может содержать сквозное отверстие. Число сквозных отверстий в гранулах материала 1 может быть любым от одного и более (два, три и т.д.) в зависимости от размера гранул материала 1, а также от обеспечения необходимой прочности связей гранул материала 1 на изготавливаемом в последующем покрытии из предложенного комплекта. Сквозные отверстия в части гранул материала 1 образованы в случае, когда последующее изготавливаемое покрытие (в том числе гирлянда или завеса, или полотно) из предложенного комплекта формируется путем нанизывания одной части гранул на жаропрочную проволоку или жаропрочную нить 2 через сквозные отверстия части гранул материала 1 и путем приклеивания другой части гранул материала 1 (без сквозных отверстий) на жаропрочную проволоку или жаропрочную нить 2.

В предложенном комплекте один из концов жаропрочной проволоки или жаропрочной нити 2 или оба конца (фиг.1, 2, 3, 4) могут иметь элемент крепления 3 (фиг.1, 2, 3, 4), при этом элемент крепления 3 (фиг.1, 2, 3, 4) может быть выполнен в виде зацепа или в виде кольца, или в виде любого иного соединительного элемента, обеспечивающего в последующем соединение (связь) с изолируемыми от теплоизлучения объектами и с элементами изготавливаемых из предложенного комплекта покрытий.

Содержащийся в комплекте гранулированный огнеупорный теплоизолирующий и/или теплорассеивающий материал 1 могут изготавливать из перлита и/или вермикулита, и/или волластонита, и/или керамзита, и/или аглопорита, и/или пемзы, и/или вулканического туфа, и/или стекла либо любого иного теплоизолирующего и/или теплорассеивающего материала. При этом могут использовать любое сочетание из перечисленного материала в зависимости от требований по теплоизоляции и температуре излучения на используемых покрываемых объектах, поскольку каждый из них обеспечивает ту или иную характеристику теплоизоляции и/или теплорассеивания. При этом в зависимости от используемого материала 1 могут достигаться либо теплоизолирующие функции, либо теплорассеивающие функции, либо одновременно и теплорассеивающие и теплоизолирующие функции покрытия. Далее по тексту будут использоваться союзы «и/или» в сочетании при упоминании теплоизолирующих и теплорассеивающих функций. Однако следует понимать, что при необходимости и при использовании определенного материала 1 (в том числе в комбинациях) будут реализовываться те функции покрытия, изготовленного из предложенного комплекта, которые необходимы в каждом конкретном случае применения (либо теплоизоляция, либо теплорассеивание, либо и теплоизоляция и теплорассеивание одновременно).

Согласно второму объекту заявленного изобретения, предложенная теплоизолирующая и/или теплорассеивающая гирлянда содержит жаропрочную проволоку или жаропрочную нить 2, на которой расположен гранулированный огнеупорный теплоизолирующий и/или теплорассеивающий материал 1 (фиг. 1, 2). При этом жаропрочная проволока или жаропрочная нить 2 являются несущим элементом материала 1, в качестве которого может использоваться как жаропрочная проволока, так и жаропрочная нить, так и их сочетание, в зависимости от температуры объекта, на которое будет устанавливаться покрытие. Число используемых жаропрочных проволок и/или жаропрочных нитей 2 в предложенной гирлянде может быть от одной и более, в зависимости от длины изготавливаемой гирлянды, а также технологичности ее изготовления в том или ином случае ее применения.

При этом один из концов жаропрочной проволоки или жаропрочной нити 2 или оба конца (как при использовании одной проволоки или нити, так и при их числе более одной) могут иметь элемент крепления 3. Элемент крепления 3 могут образовывать в виде зацепа или в виде кольца, или в виде любого иного соединительного элемента, обеспечивающего в последующем соединение (связь) с изолируемыми от теплоизлучения объектами и с элементами (звеньями) гирлянды, то есть для соединения одной проволоки или нити 2 с другой проволокой или нитью 2 одной гирлянды.

Возможно исполнение предложенной гирлянды, в которой каждая гранула огнеупорного теплоизолирующего и/или теплорассеивающего материала 1 имеет одно сквозное отверстие (не показано) или несколько сквозных отверстий (от двух и более, в зависимости от размера гранул материала 1, а также от обеспечения необходимой прочности связей гранул материала 1 на гирлянде, не показано). При этом гранулы огнеупорного теплоизолирующего и/или теплорассеивающего материала 1 расположены на жаропрочной проволоке или жаропрочной нити 2 (или на нескольких жаропрочных проволоках и/или жаропрочных нитях 2 при их числе более одной в гирлянде) последовательно друг за другом путем нанизывания на жаропрочную проволоку или жаропрочную нить 2 (на жаропрочные проволоки и/или жаропрочные нити при их числе более одной) через сквозные отверстия гранул материала 1 (не показано).

Возможно исполнение гирлянды, в которой гранулы огнеупорного теплоизолирующего и/или теплорассеивающего материала 1 расположены на жаропрочной проволоке или жаропрочной нити 2 (или на нескольких жаропрочных проволоках и/или жаропрочных нитях 2 при их числе более одной в гирлянде) последовательно друг за другом путем приклеивания к жаропрочной проволоке или жаропрочной нити 2 (к жаропрочным проволокам и/или жаропрочным нитям при их числе более одной) с помощью высокопрочного огнеупорного клея.

Возможно комбинированное исполнение гирлянды, в которой одна часть гранул огнеупорного теплоизолирующего и/или теплорассеивающего материала 1 имеет одно сквозное отверстие или более одного сквозного отверстия (не показано), а другая часть гранул не имеет сквозных отверстий. При этом все гранулы огнеупорного теплоизолирующего и/или теплорассеивающего материала расположены на жаропрочной проволоке или жаропрочной нити 2 (или на нескольких жаропрочных проволоках и/или жаропрочных нитях 2 при их числе более одной в гирлянде) последовательно друг за другом. Причем часть гранул со сквозными отверстиями расположена на жаропрочной проволоке или жаропрочной нити 2 (на нескольких жаропрочных проволоках и/или жаропрочных нитях 2 при их числе более одной в гирлянде) путем нанизывания на жаропрочную проволоку или жаропрочную нить 2 (на жаропрочные проволоки и/или жаропрочные нити 2) через свои сквозные отверстия (не показано), а другая часть гранул - путем приклеивания к жаропрочной проволоке или жаропрочной нити 2 с помощью высокопрочного огнеупорного клея. Чередование расположения гранул материала 1 с отверстиями или без отверстий на жаропрочной проволоке и/или жаропрочной нити 1 может быть любым, например, через одну гранулу (одна со сквозным отверстием, следующая без сквозного отверстия, следующая опять со сквозным отверстием и так далее), либо через две, либо через любое иное (как равное, так и не равное) число. Также возможен вариант, когда на одной жаропрочной проволоке или жаропрочной нити 2 гирлянды расположены гранулы материала 1 с отверстиями (путем нанизывания), а на другой жаропрочной проволоке или жаропрочной нити 2 (соединенной элементом крепления 3 с предыдущей проволокой или нитью) этой же гирлянды расположены гранулы материала 1 без отверстий путем приклеивания.

Следует понимать, что в любой из указанных выше комбинаций выполнения гирлянды, возможно исполнение, когда одна часть гранул имеет одно сквозное отверстие, другая часть гранул имеет более одного сквозного отверстия (например, два), а третья часть гранул выполнена без сквозных отверстий (для последующего приклеивания).

Также следует понимать, что расположение гранул материала 1 путем нанизывания через сквозные отверстия гранул или путем приклеивания гранул без отверстий осуществляется в зависимости от температурных режимов излучения объекта, на котором используется покрытие, образованное из предложенной гирлянды.

При расположении гранул материала 1 на жаропрочной проволоке или жаропрочной нити 2 путем приклеивания, на гранулах могут быть образованы канавки, в которых располагается проволока/нить 2 для более лучшего сцепления при использовании клея.

Гранулированный огнеупорный теплоизолирующий и/или теплорассеивающий материал 1 гирлянды может быть изготовлен из перлита и/или вермикулита, и/или волластонита, и/или керамзита, и/или аглопорита, и/или пемзы, и/или вулканического туфа, и/или стекла, либо любого иного теплоизолирующего и/или теплорассеивающего материала. При этом могут использовать любое сочетание из перечисленного материала в зависимости от требований по теплоизоляции и температуре излучения на используемых покрываемых объектах, либо в зависимости от технологичности изготовления гирлянды, либо от пожеланий пользователей, поскольку каждый из них обеспечивает ту или иную характеристику теплоизоляции и теплорассеивания, необходимую под определенный тип теплоизлучающего объекта.

Согласно третьему объекту заявленного изобретения, предложенное теплоизолирующее и/или теплорассеивающее гибкое покрытие содержит ряды теплоизолирующих и/или теплорассеивающих гирлянд, которые соединены друг с другом с помощью одного или нескольких (в зависимости от технологичности изготовления и требованиям по объекту использования) жаропрочных соединительных элементов 4 (фиг. 3). При этом гирлянды, соединенные друг с другом и образующие полотно, могут быть выполнены любым вышеописанным согласно второму объекту заявленного изобретения способом.

Возможен вариант, когда каждая гранула огнеупорного теплоизолирующего и/или теплорассеивающего материала 1 покрытия может иметь одно дополнительное сквозное отверстие (не показано), образованное поперечно своей гирлянде. Возможен вариант, когда каждая гранула материала 1 или часть гранул материала 1 имеет большее число дополнительных сквозных отверстий, в зависимости от обеспечения необходимых прочностных характеристик полотна. В данном случае соседние гирлянды соединены друг с другом путем прохождения одного (или нескольких при числе дополнительных сквозных отверстий более одного) жаропрочного соединительного элемента 4 через дополнительные сквозные отверстия соседних гранул соседних гирлянд.

Возможен вариант, когда соседние гирлянды покрытия в виде полотна соединены друг с другом путем приклеивания к одному жаропрочному соединительному элементу 4 (или к нескольким соединительным элементам 4 при их числе более одного) соседних гранул соседних гирлянд с помощью высокопрочного огнеупорного клея.

Допускается изготовление покрытия в виде полотна, в котором одна часть гранул огнеупорного теплоизолирующего и/или теплорассеивающего материала 1 имеет дополнительное сквозное отверстие (отверстия), образованное поперечно своей гирлянде, а другая часть гранул материала 1 выполнена без дополнительных сквозных отверстий. При этом соседние гирлянды (или гирлянды, расположенные через один или через несколько рядов от предыдущих) соединены друг с другом путем прохождения жаропрочного соединительного элемента 4 через дополнительное сквозное отверстие (отверстия) части гранул своих гирлянд и путем приклеивания к жаропрочному соединительному элементу 4 (к соединительным элементам 4 при их числе более одного) другой части гранул своих гирлянд с помощью высокопрочного огнеупорного клея.

Возможен вариант, когда ряды гирлянд покрытия соединены друг с другом с помощью жаропрочного соединительного элемента 4 (элементов 4 при их числе более одного) путем закрепления его (их) на каждой жаропрочной проволоке или жаропрочной нити 2 каждой гирлянды, например, путем точечной сварки, либо путем приклеивания, либо путем обмотки петлей и т.д.

Следует понимать, что в любой из указанных выше комбинаций выполнения покрытия в виде полотна, возможно исполнение, когда одна часть гранул имеет одно дополнительное сквозное отверстие, другая часть гранул имеет более одного дополнительного сквозного отверстия (например, два), а третья часть гранул выполнена без сквозных отверстий (для последующего приклеивания). Кроме того, возможен вариант, когда часть гранул материала 1 имеет основные сквозные отверстия для расположения на жаропрочной проволоке и/или жаропрочной нити 2, а часть гранул материала 1 не имеет таких отверстий, либо все гранулы материала 1 имеют такие отверстия, либо все гранулы материала 1 выполнены без таких отверстий (в зависимости от температурных режимов работы объекта, на котором используется покрытие, а также от необходимости обеспечения тех или иных прочностных характеристик полотна).

Также следует понимать, что расположение гранул материала 1 путем нанизывания через дополнительные сквозные отверстия гранул или путем приклеивания гранул без отверстий, либо непосредственное закрепление соединительного элемента 4 на проволоках и/или нитях 2 гирлянд, входящих в состав полотна, осуществляется в зависимости от температурных режимов излучения объекта, на котором используется покрытие.

При этом жаропрочный соединительный элемент 4 может быть выполнен в виде единой цельной жаропрочной проволоки (или нескольких проволок) и/или единой цельной жаропрочной нити (или нескольких нитей), и/или жаропрочных скоб, в зависимости от технологичности изготовления полотна под определенный вид изолируемого объекта и габаритов изолируемого объекта. Возможно использование сочетания соединительных элементов 4 на определенных участках полотна.

Гранулированный огнеупорный теплоизолирующий и/или теплорассеивающий материал 1 покрытия в виде полотна может быть изготовлен из перлита и/или вермикулита, и/или волластонита, и/или керамзита, и/или аглопорита, и/или пемзы, и/или вулканического туфа, и/или стекла, либо любого иного теплоизолирующего и/или теплорассеивающего материала. При этом могут использовать любое сочетание из перечисленного материала в зависимости от требований по теплоизоляции и температуре излучения на используемых покрываемых объектах, либо в зависимости от технологичности изготовления полотна, либо от пожеланий пользователей, поскольку каждый из них обеспечивает ту или иную характеристику теплоизоляции и теплорассеивания, необходимую под определенный тип теплоизлучающего объекта.

В вариантном исполнении предложенное теплоизолирующее и/или теплорассеивающее гибкое покрытие может быть выполнено в виде завесы, содержащей ряды несвязанных между собой теплоизолирующих и/или теплорассеивающих гирлянд, которые развешены по крайне мере на одном общем или на нескольких (в зависимости от технологичности изготовления и требованиям по объекту использования) жаропрочных соединительных элементах 4 (фиг.4). При этом гирлянды, образующие завесу, могут быть выполнены любым вышеописанным согласно второму объекту заявленного изобретения способом. Кроме того, такая завеса может быть образована путем навешивания рядов гирлянд вплотную друг к другу непосредственно на изолируемом объеме без использования соединительного элемента 4.

В такой завесе по меньшей мере один общий жаропрочный соединительный элемент 4 может быть выполнен в виде жаропрочной проволоки или жаропрочной нити, или жаропрочной скобы или теплоизолирующей и/или теплорассеивающей гибкой гирлянды, либо ее части.

Теплоизолирующая и/или теплорассеивающая гирлянда, образующая покрытие, изготавливается следующим образом.

В гранулированном огнеупорном теплоизолирующем и/или теплорассеивающем материале 1 выполняют отверстия (не показано) для возможности нанизывания на жаропрочную проволоку или жаропрочную нить 2 с формированием крепления 3 на одном из концов жаропрочной проволоки или жаропрочной нити 2.

Затем последовательно нанизывают гранулированный огнеупорный теплоизолирующий и/или теплорассеивающий материал 1 на жаропрочную проволоку или жаропрочную нить 2.

Возможно размещение гранулированного огнеупорного теплоизолирующего и/или теплорассеивающего материала 1 на жаропрочной проволоке или жаропрочной нити 2 путем клеевого соединения без выполнения сквозного отверстия в гранулированном огнеупорном теплоизолирующем и/или теплорассеивающем материале 1.

Также допускается комбинированное изготовление гирлянды с размещением на жаропрочной проволоке или жаропрочной нити 2 части гранулированного огнеупорного теплоизолирующго и/или теплорассеивающего материала 1 путем нанизывания через выполненные сквозные отверстия и размещения оставшейся части гранулированного огнеупорного теплорассеивающего и/или теплорассеивающего материала 1 путем приклеивания.

Затем изготовленные таким образом жаропрочные нити или жаропрочные проволоки 2 с размещенным на них гранулированным огнеупорным теплорассеивающим и/или теплорассеивающим материалом 1 могут соединять между собой при помощи элементов крепления 3 для увеличения длины гирлянды.

Теплорассеивающее и/или теплорассеивающее гибкое покрытие в виде полотна изготавливают следующим образом.

Изготовленные вышеописанным способом теплоизолирующие и/или теплорассеивающие гирлянды соединяют порядно друг с другом с помощью жаропрочного соединительного элемента 4 или непосредственно с помощью элементов крепления 3, жаропрочной проволоки или жаропрочной нити 2.

Возможен вариант, когда соседние гирлянды соединяют друг с другом с помощью жаропрочного соединительного элемента 4 путем прохождения его через дополнительные сквозные отверстия соседних гранул соседних гирлянд.

Возможен вариант, когда соседние гирлянды соединяют друг с другом путем приклеивания к жаропрочному соединительному элементу 4 соседних гранул соседних гирлянд с помощью высокопрочного огнеупорного клея.

Возможен комбинированный вариант изготовления покрытия, когда соседние гирлянды соединяют друг с другом с помощью жаропрочного соединительного элемента 4 путем прохождения его через дополнительные сквозные отверстия соседних гранул соседних гирлянд, а также путем приклеивания к жаропрочному соединительному элементу 4 других гранул других гирлянд с помощью высокопрочного огнеупорного клея.

Возможен вариант, когда ряды гирлянд соединяют друг с другом с помощью жаропрочного соединительного элемента 4 путем закрепления его непосредственно на каждой жаропрочной проволоке или жаропрочной нити 2 каждой гирлянды.

Во всех указанных вариантах изготовления покрытия в виде полотна при соединении рядов гирлянд могут использовать жаропрочный соединительный элемент 4 в виде жаропрочной проволоки или жаропрочной нити, или жаропрочной скобы, или их сочетания на определенных участках полотна.

Как вариант изобретение может быть изготовлено только теплорассеивающим, в случае выполнения гранулированного огнеупорного материала в виде, например, зеркальных стеклянных шариков, обладающих только теплорассеивающей способностью, или только теплоизоляционным, в случае выполнения гранулированного огнеупорного материала в виде, например, полых вакуумированных сфер, обшитых ворсинистой черной тканью, обладающих только теплоизоляционной способностью.

Далее по тексту рассмотрены примеры реализации и использования теплоизолирующего и/или теплорассеивающего гибкого покрытия, выполненного в виде гирлянды и завесы, в которых использовали материал 1 со сквозными отверстиями и жаропрочную проволоку 2, а в завесе соседние гирлянды между собой не соединены, а развешены на одном общем соединительном элементе 4 и свободно свисают вертикально вниз, параллельно друг другу. Однако следует понимать, что аналогичное использование гирлянд и завесы, или полотна может быть выполнено при всех вышеописанных вариантах их выполнения, в том числе при приклеивании гранул материала 1 к проволокам/нитям 2, а также при использовании комбинаций.

Для изготовления теплоизолирующей и/или теплорассеивающей гирлянды, которая используется для последующего формирования теплоизолирующего и/или теплорассеивающего гибкого покрытия для изоляции раскаленной металлической трубы диаметром 11 см и высотой 100 см (фиг. 4), использовали 540 гранул керамзита размером гранул 25-50 мм, при этом была использована медная проволока 2 диаметром 0,4 мм. Отверстия в гранулах керамзита были выполнены диаметром 1 мм при помощи сверления.

Время изготовления гирлянды путем нанизывания гранул керамзита на жаропрочную проволоку составило 32 мин.

Изготовленную гирлянду намотали на трубу. Перед намоткой гирлянды на трубу, температура излучения на внешней поверхности трубы составляла 230°С. После намотки гирлянды на трубу температура излучения на поверхности покрытия из гирлянды составила 42°С.

Таким образом, эффективность и безопасность использования покрытия, образованного из описанной гирлянды, а также простота изготовления и надежность использования подтверждены экспериментально.

Для изготовления теплоизолирующего и теплорассеивающего покрытия в виде завесы, которая используется для формирования теплоизолирующего и теплорассеивающего гибкого покрытия для изоляции внешнего периметра металлической банной печи высотой 120 см, шириной 50 см и глубиной 50 см использовали 1180 гранул керамзита размером гранул 25-50 мм, при этом была использована медная проволока 2 диаметром 0,4 мм. Отверстия в гранулах керамзита были выполнены диаметром 1 мм при помощи сверления. Формировали 100 гирлянд, которые соединили друг с другом с помощью соединительного элемента 4 в виде одного ряда медной проволоки, на которой параллельно друг другу были вплотную друг к другу развешены свободно свисающие гирлянды.

Время изготовления завесы составило 8 часов.

Изготовленную завесу навесили на внешний периметр банной печи. Перед навесом гирлянды на стену печи, температура излучения на внешней поверхности стены печи составляла 260°С. После навешивания завесы на стену печи температура излучения на поверхности полотна составила 50°С.

Возможен вариант формирования покрытия (завесы), когда гирлянды не крепятся друг к другу, а подвешиваются непосредственно на стену печи или помещения.

Таким образом, эффективность и безопасность использования покрытия, в том числе в виде полотна или завесы, а также простота изготовления и надежность использования подтверждены экспериментально.

Предлагаемое техническое решение является технологичным в производстве, компактным при транспортировке, просто и удобно монтируется/демонтируется и обладает оригинальными декоративными свойствами. При этом предложенное покрытие просто в обслуживании, легко чистится от загрязнений, в том числе в процессе эксплуатации, достаточно легко отодвинуть рукой или захватом покрытие и очистить его напором воздуха, например, с помощью компрессора. А в период, когда покрытие не используется, его легко замочить в емкости с водой, после чего оно быстро сохнет в любых помещениях и на открытом воздухе.

Изобретение относится к теплотехническому оборудованию, а именно к конструкциям наружной футеровки нагревательных устройств, и может быть использовано как в индивидуальных, так и в промышленных масштабах для универсальной организации теплоизоляции с эффектом теплорассеивания от корпусов различных нагревательных устройств, например отопительного нагревательного оборудования или дровяных, газовых или модульных банных печей. Комплект для сборки теплоизолирующего и/или теплорассеивающего гибкого покрытия содержит гибкую жаропрочную проволоку или гибкую жаропрочную нить (2), гранулированный огнеупорный теплоизолирующий или теплорассеивающий материал, или теплоизолирующий и теплорассеивающий материалы (1). Теплоизолирующая и/или теплорассеивающая гирлянда содержит по меньшей мере одну гибкую жаропрочную проволоку или гибкую жаропрочную нить (2), к которой присоединен гранулированный огнеупорный теплоизолирующий или теплорассеивающий материал, или теплоизолирующий и теплорассеивающий материалы (1). Теплоизолирующее и/или теплорассеивающее гибкое покрытие содержит соединенные друг с другом с помощью по меньшей мере одного жаропрочного соединительного элемента (3) ряды теплоизолирующих и/или теплорассеивающих гирлянд. Техническим результатом, на который направлена заявленная группа изобретений, является разработка универсального, простого по конструкции, эксплуатации, монтажу и технологическому процессу производства, безопасного теплоизолирующего и/или теплорассеивающего изделия (гирлянды, покрытия). 3 н. и 15 з.п. ф-лы, 5 ил.

1. Комплект для сборки теплоизолирующего и/или теплорассеивающего гибкого покрытия, содержащий гибкую жаропрочную проволоку или гибкую жаропрочную нить, гранулированный огнеупорный теплоизолирующий или теплорассеивающий материал, или теплоизолирующий и теплорассеивающий материалы с возможностью соединения с гибкой жаропрочной проволокой или гибкой жаропрочной нитью.

2. Комплект по п. 1, в котором по меньшей мере часть гранул огнеупорного теплоизолирующего или теплорассеивающего материала, или теплоизолирующего и теплорассеивающего материалов содержит по меньшей мере одно сквозное отверстие для прохождения гибкой жаропрочной проволоки или гибкой жаропрочной нити.

3. Комплект по п. 1, в котором гибкая жаропрочная проволока или гибкая жаропрочная нить по меньшей мере на одном конце имеет элемент крепления.

4. Комплект по п. 3, в котором элемент крепления выполнен в виде зацепа или кольца.

5. Комплект по п. 1, в котором гранулированный огнеупорный теплоизолирующий или теплорассеивающий материал, или теплоизолирующий и теплорассеивающий материалы выполнены из перлита и/или вермикулита, и/или волластонита, и/или керамзита, и/или аглопорита, и/или пемзы, и/или вулканического туфа, и/или стекла.

6. Теплоизолирующая и/или теплорассеивающая гирлянда, содержащая по меньшей мере одну гибкую жаропрочную проволоку или гибкую жаропрочную нить, к которой присоединен гранулированный огнеупорный теплоизолирующий или теплорассеивающий материал, или теплоизолирующий и теплорассеивающий материалы.

7. Гирлянда по п. 6, в которой каждая гранула огнеупорного теплоизолирующего или теплорассеивающего материала, или теплоизолирующего и теплорассеивающего материалов имеет по меньшей мере одно сквозное отверстие, при этом гранулы огнеупорного теплоизолирующего или теплорассеивающего материала, или теплоизолирующего и теплорассеивающего материалов присоединены по меньшей мере к одной гибкой жаропрочной проволоке или гибкой жаропрочной нити последовательно друг за другом путем нанизывания по меньшей мере на одну гибкую жаропрочную проволоку или гибкую жаропрочную нить через указанные сквозные отверстия.

8. Гирлянда по п. 6, в которой гранулы огнеупорного теплоизолирующего или теплорассеивающего материала, или теплоизолирующего и теплорассеивающего материалов присоединены по меньшей мере к одной гибкой жаропрочной проволоке или гибкой жаропрочной нити последовательно друг за другом путем приклеивания по меньшей мере к одной гибкой жаропрочной проволоке или гибкой жаропрочной нити с помощью высокопрочного огнеупорного клея.

9. Гирлянда по п. 6, в которой по меньшей мере одна часть гранул огнеупорного теплоизолирующего или теплорассеивающего материала, или теплоизолирующего и теплорассеивающего материалов имеет по меньшей мере одно сквозное отверстие, гранулы огнеупорного теплоизолирующего или теплорассеивающего материала, или теплоизолирующего и теплорассеивающего материалов присоединены по меньшей мере к одной гибкой жаропрочной проволоке или гибкой жаропрочной нити последовательно друг за другом, при этом указанная одна часть гранул присоединена по меньшей мере к одной гибкой жаропрочной проволоке или гибкой жаропрочной нити путем нанизывания по меньшей мере на одну гибкую жаропрочную проволоку или гибкую жаропрочную нить через указанные сквозные отверстия, а другая часть гранул – путем приклеивания по меньшей мере к одной гибкой жаропрочной проволоке или гибкой жаропрочной нити с помощью высокопрочного огнеупорного клея.

10. Гирлянда по п. 6, в которой по меньшей мере одна гибкая жаропрочная проволока или гибкая жаропрочная нить по меньшей мере на одном конце имеет элемент крепления.

11. Гирлянда по п. 10, в которой элемент крепления выполнен в виде зацепа или кольца.

12. Гирлянда по п. 6, в которой гранулированный огнеупорный теплоизолирующий или теплорассеивающий материал, или теплоизолирующий и теплорассеивающий материалы выполнены из перлита и/или вермикулита, и/или волластонита, и/или керамзита, и/или аглопорита, и/или пемзы, и/или вулканического туфа, и/или стекла.

13. Теплоизолирующее и/или теплорассеивающее гибкое покрытие, содержащее соединенные друг с другом с помощью по меньшей мере одного жаропрочного соединительного элемента ряды теплоизолирующих и/или теплорассеивающих гирлянд, выполненных по любому из пп. 6-12.

14. Покрытие по п. 13, в котором каждая гранула огнеупорного теплоизолирующего или теплорассеивающего материала, или теплоизолирующего и теплорассеивающего материалов имеет по меньшей мере одно дополнительное сквозное отверстие, образованное поперечно своей указанной гирлянде, при этом соседние указанные гирлянды соединены друг с другом путем прохождения указанного по меньшей мере одного жаропрочного соединительного элемента через по меньшей мере одно указанное дополнительное сквозное отверстие соседних гранул соседних указанных гирлянд.

15. Покрытие по п. 13, в котором соседние указанные гирлянды соединены друг с другом путем приклеивания по меньшей мере к одному жаропрочному соединительному элементу соседних гранул соседних указанных гирлянд с помощью высокопрочного огнеупорного клея.

16. Покрытие по п. 13, в котором по меньшей мере одна часть гранул огнеупорного теплоизолирующего или теплорассеивающего материала, или теплоизолирующего и теплорассеивающего материалов имеет по меньшей мере одно дополнительное сквозное отверстие, образованное поперечно своей указанной гирлянде, при этом соседние указанные гирлянды соединены друг с другом путем прохождения указанного по меньшей мере одного жаропрочного соединительного элемента через по меньшей мере одно указанное дополнительное сквозное отверстие указанной одной части гранул указанных гирлянд и путем приклеивания по меньшей мере к одному жаропрочному соединительному элементу другой части гранул указанных гирлянд с помощью высокопрочного огнеупорного клея.

17. Покрытие по п. 13, в котором ряды указанных гирлянд соединены друг с другом с помощью по меньшей мере одного жаропрочного соединительного элемента путем закрепления его на каждой гибкой жаропрочной проволоке или гибкой жаропрочной нити каждой гирлянды.

18. Покрытие по п. 13, в котором по меньшей мере один жаропрочный соединительный элемент выполнен в виде гибкой жаропрочной проволоки или гибкой жаропрочной нити, или жаропрочной скобы.
