ЗАГРУЗОЧНАЯ СТАНЦИЯ ДЛЯ НАПОЛНЕНИЯ ЗАЩИТНОГО КЕЙСА, СЛУЖАЩЕГО ДЛЯ ТРАНСПОРТИРОВКИ ЦЕННЫХ ПРЕДМЕТОВ, И ЗАЩИТНЫЙ КЕЙС Российский патент 2025 года по МПК G07D11/00 G07D11/10 G07D11/125 G07D11/245

Изобретение относится к загрузочной станции шкафного типа для наполнения защитного кейса, служащего для транспортировки ценных предметов, в частности банкнот, причем загрузочная станция содержит камеру под кейс, выполненную с возможностью размещения в ней защитного кейса. Изобретение также относится к защитному кейсу для транспортировки ценных предметов, в частности банкнот, от загрузочной станции к получателю, имеющему охватываемый корпусом наполняемый объем для размещения в нем ценных предметов и сигнализацию с устройством защиты от манипуляций для обесценивания ценных предметов, находящихся в наполняемом объеме.

При работе с ценными предметами, такими как монеты, ценные бумаги, благородные металлы и драгоценные камни, в особенности банкноты, требуется обеспечение безопасности. Указанные ценные предметы являются популярными объектами налетов и приводят к высокому риску для обслуживающего персонала, который может быть ранен или даже убит в результате налета или взрыва. Обычно ценные предметы вносят на станции и временно хранят в сейфе. Для транспортировки ценных предметов их извлекают из сейфа и укладывают в защитный кейс. При этом проблемой является то, что ценные предметы при перекладывании из сейфа в защитный кейс, в котором их также транспортируют, например, в банк, не защищены. К тому же сейфы дороги.

Поэтому задача изобретения состоит в создании загрузочной станции и защитного кейса, имеющих более простую и экономичную конструкцию и, тем не менее, обеспечивающих надежное хранение и безопасную транспортировку ценных предметов.

Указанная задача в соответствии с изобретением решается благодаря указанной выше загрузочной станции, причем загрузочная станция представляет собой облегченную конструкцию и содержит загрузочный механизм для наполнения защитного кейса, проходящий от наружной стороны загрузочной станции до камеры под кейс.

Указанная задача решается также благодаря защитному кейсу, снабженному разгрузочным отверстием и передвижной пластиной, подвижной относительно разгрузочного отверстия, причем передвижная пластина по меньшей мере в одном положении закрывает разгрузочное отверстие.

Загрузочный механизм перемещает ценные предметы непосредственно в защитный кейс, благодаря чему можно отказаться от тяжелого сейфа, поскольку для предохранения ценных предметов вместо сейфа используется защитный кейс. Некоторые современные защитные кейсы обеспечивают большую безопасность, чем сейфы. Благодаря тому, что загрузочная станция представляет собой облегченную конструкцию, она может быть изготовлена проще и с меньшими затратами. Ценные предметы могут быть введены на загрузочной станции непосредственно в защитный кейс, вследствие чего отпадает ручное перемещение ценных предметов из сейфа в защитный кейс и, таким образом, обеспечивается дополнительная защита персонала от налетов.

Ниже приведены усовершенствованные варианты осуществления, которые могут быть скомбинированы друг с другом независимо друг от друга, и каждый из которых является выгодным сам по себе.

Так, например, загрузочная станция может не иметь сейфа или может быть выполнена не в виде сейфа. В частности согласно выгодному варианту осуществления, приведенному в качестве примера, сейф в камере под кейс не установлен. Сейф обеспечивает высокую степень защиты от кражи, с одной стороны, благодаря своему большому собственному весу, а с другой стороны, благодаря труднопробиваемым стенкам, в частности стальным стенкам. Для загрузочных станций, таких как, например, банкоматы, обычно применяются сейфы с уровнем защищенности CEN III Европейского комитета по стандартизации. Указанные сейфы в большинстве случаев изготавливаются из одно- или многостенной стали и имеют большой вес приблизительно от 150 до 500 кг. Согласно изобретению отпадают большие затраты на установку и/или материалы, которые могут потребоваться в случае сейфов.

Вес загрузочной станции в порожнем состоянии может составлять менее приблизительно 150 кг, предпочтительно менее приблизительно 100 кг. Благодаря небольшому весу с течением времени загрузочная станция может быть простым образом установлена в различных местах, например, в торговых помещениях, офисе или также в банке. Благодаря незначительному весу возможна гибкая установка загрузочной станции, например, также в местах, не предназначенных для веса более 100 кг или, соответственно, 150 кг.

В особенно выгодном варианте осуществления загрузочная станция может иметь вес в порожнем состоянии, составляющий максимально приблизительно 90 кг. При таком незначительном весе в порожнем состоянии транспортировка загрузочной станции может быть упрощена в еще большей степени. Загрузочная станция может быть перемещена, например, посредством ручной тележки. Это упрощает перестановку загрузочной станции для более удобного доступа при техническом обслуживании или также транспортировку с целью утилизации.

Загрузочная станция, например, может иметь корпус, который может быть изготовлен из легкого металла и/или легкого сплава, что снижает вес загрузочной станции, а также затраты на производство загрузочной станции в сравнении с загрузочной станцией из сплошной стали. Для производства загрузочной станции также могут быть применены материалы, содержащие пластик или древесину.

Загрузочная станция предпочтительно может иметь анкерное крепление, посредством которого загрузочная станция может быть закреплена в одном месте, например, на полу или также на стене. Благодаря этому может быть затруднена кража загрузочной станции. В качестве альтернативы или также в дополнение этому загрузочная станция может быть выполнена с возможностью приклеивания к полу или также к стене. Загрузочная станция может иметь, например, по меньшей мере на участках, материал, который может вступать в связь с клеем для приклеивания к полу и/или стене.

Загрузочная станция предпочтительно может представлять собой приемный банкомат, в частности банкомат для внесения наличных. Приемный банкомат может представлять собой, например, банкомат, с помощью которого пользователь может вносить металлические деньги и/или банкноты. В качестве альтернативы этому приемный банкомат также может служить в качестве устройства для защиты ценных предметов в торговых помещениях, в котором, например, постоянно хранятся дневные выручки.

Если защитный кейс предназначен для приема денег, в частности банкнот, то он может представлять собой кейс для транспортировки денег.

Загрузочный механизм может содержать устройство подачи документов, по меньшей мере на участках проходящее в камеру под кейс. Таким образом, может быть обеспечено непосредственное перемещение ценных предметов из устройства подачи документов в камеру под кейс. Устройство подачи документов может содержать, например, устройство подачи банкнот. Устройство подачи банкнот предпочтительно может быть оснащено встроенным устройством считывания банкнот, определяющим достоинство банкнот непосредственно при их приеме и проверяющим банкноты на подлинность. Устройство подачи документов также может состоять из нескольких частей. Например, устройство подачи документов может содержать устройство подачи банкнот, которое может быть установлено в верхней части корпуса, в отношении безопасности развязанной с камерой под кейс. Выход устройства считывания банкнот может быть соединен с камерой под кейс и установлен в камере под кейс, причем устройство считывания банкнот может быть соединено с устройством подачи банкнот, чтобы при внесении обеспечить закрытую передачу ценных предметов в камеру под кейс.

Для обеспечения развязки в отношении безопасности верхней части корпуса с камерой под кейс между камерой под кейс и верхней частью корпуса, например, может быть расположена стенка, при открытой верхней части корпуса блокирующая доступ к камере под кейс. Через указанную стенку могут проходить только отверстия для компонентов, идущих от верхней части корпуса в камеру под кейс и от камеры под кейс в верхнюю часть корпуса, например, для устройства считывания банкнот.

Камера под кейс и верхняя часть корпуса, в частности загрузочный механизм, могут быть сопоставлены с различными классами безопасности. Предпочтительно верхняя часть корпуса может иметь более низкий класс безопасности, чем камера под кейс. Это обеспечивает простое техническое обслуживание компонентов, установленных в верхней части корпуса, и по меньшей мере частичную замену загрузочного механизма без необходимости в поставщиках услуг, связанных с ценными предметами. Таким образом, пользователь может самостоятельно менять и/или обслуживать компоненты, такие как, например, подающее устройство, компьютер, валики принтера, сканер и/или пульт управления.

Пульт управления может содержать сенсорный экран или также клавиши ввода, например, в виде клавиатуры. В особенно выгодном варианте осуществления верхняя часть корпуса может быть оснащена устройством считывания карт для идентификации личности, вводящей ценные предметы в загрузочную станцию.

Защитный кейс предпочтительно может иметь уровень защищенности, приблизительно соответствующий уровню защищенности CEN III для сейфов, вследствие чего благодаря непосредственной передаче ценных предметов в защитный кейс на загрузочной станции для системы получается общий уровень защищенности, приблизительно соответствующий уровню защищенности CEN III для сейфов. Следовательно, могут быть застрахованы суммы до 150000 евро и более.

Согласно еще одному выгодному варианту осуществления в камере под кейс может быть расположено удерживающее устройство для защитного кейса. Удерживающее устройство может быть оснащено стопорным механизмом для фиксации защитного кейса в камере под кейс. Удерживающее устройство может определять точное положение защитного кейса в камере под кейс и удерживать в ней защитный кейс, так что даже при внешних воздействиях, таких как вибрации и/или ударные нагрузки, защитный кейс для приема ценных предметов может быть удержан загрузочным механизмом в положении, неподвижном относительно загрузочного механизма.

Стопорный механизм предпочтительно может содержать автоматическую блокировку, так что стопорный механизм блокирует защитный кейс в удерживающем устройстве сразу же при вставке защитного кейса в удерживающее устройство. Извлечение защитного кейса без предыдущей деблокировки стопорного механизма может привести к активированию устройства защиты от манипуляций, вследствие чего ценные предметы в наполняемой камере обесцениваются, и кража становится нецелесообразной.

Стопорный механизм может содержать, например, микровыключатель, активирующий стопорный механизм при вставке защитного кейса.

Защитный кейс может быть оснащен микровыключателем, активирующим сигнализацию при извлечении защитного кейса без предыдущего переключения микровыключатели и, следовательно, активирующим устройство защиты от манипуляций.

Удерживающее устройство может быть выполнено с возможностью идентификации вставленного защитного кейса, например, на основании серийного номера. Для этого удерживающее устройство может быть оснащено, например, устройством считывания RFID-меток, делающим возможным бесконтактное считывание серийного номера защитного кейса. При этом серийный номер может быть выполнен на защитном кейсе в виде RFID-транспондера, так что на основе отличительного кода транспондера возможна однозначная идентификация защитного кейса посредством устройства считывания RFID-меток. Разумеется, могут быть применены и другие технологии, например, Bluetooth или сканер штрихового кода.

Согласно особенно выгодному варианту осуществления удерживающее устройство может удерживаться с возможностью перемещения в камере под кейс. Удерживающее устройство может удерживаться, например, с возможностью перемещения из камеры под кейс. Удерживающее устройство предпочтительно может быть выполнено с возможностью поворота вокруг оси вращения для перемещения удерживающего устройства из камеры под кейс под наклонным углом. Это позволяет упростить извлечение и вставку защитного кейса. Предпочтительно удерживающее устройство выполнено с возможностью откидывания поворотом из камеры под кейс.

Удерживающее устройство может быть расположено, например, на выдвижной пластине. Выдвижная пластина выполнена с возможностью выдвигания из камеры под кейс посредством направляющих. Выдвижная пластина может состоять из двух частей, причем первая часть удерживается в направляющих, а вторая часть посредством по меньшей мере одного шарнира соединена с первой частью. Посредством по меньшей мере одного шарнира вторая часть может быть расположена с возможностью поворота относительно первой части. Предпочтительно вторая часть расположена с возможностью поворота вокруг оси вращения на шарнире, перпендикулярно направлению выдвигания первой части. В неповернутом положении указанные части могут быть расположены параллельно друг другу, причем вторая часть лежит на первой части.

Удерживающее устройство может быть оснащено рукояткой, обеспечивающей удобное для пользователя манипулирование удерживающим устройством из камеры под кейс.

Защитный кейс может быть выполнен, например, в виде защитного кейса с интеллектуальной системой нейтрализации банкнот, причем устройство защиты от манипуляций защитного кейса содержит интеллектуальную систему нейтрализации банкнот (Intelligentes Banknoten-Neutralisierungssystem, IBNS). Указанные системы в частности делают украденные документы, такие как банкноты, непригодными и, таким образом, не имеющими ценности.

Устройство защиты от манипуляций может быть снабжено, например, клеем, который выделяется при срабатывании устройства защиты от манипуляций и склеивает в наполняемом объеме друг с другом документы, в частности банкноты. При попытке отделить друг от друга документы, в частности банкноты, они рвутся на части.

Альтернативно или также дополнительно устройство защиты от манипуляций может содержать баллончики с чернилами, которые при срабатывании устройства защиты от манипуляций окрашивают ценные предметы, находящиеся в наполняемом объеме. Предпочтительно чернила могут представлять собой защитные чернила, которые могут иметь, например, сиреневый, зеленый, синий, красный и/или черный цвет. В частности, в случае банкнот чернила могут течь от углов к центру банкнот, так что чернильное пятно может быть немедленно распознано даже при непродолжительной проверке.

Устройство защиты от манипуляций может быть выполнено с возможностью обесценивания в наполняемом объеме до 4500 смешанных банкнот. Поэтому может быть особенно выгодным, если наполняемый объем может вместить приблизительно 4500 смешанных банкнот, так что при срабатывании устройства защиты от манипуляций может быть обеспечено обесценивание также каждой банкноты. Благодаря указанной большой вместимости может быть уменьшено число перевозок от конечного пользователя к получателю.

Система сигнализации с сигнализацией для активирования устройства защиты от манипуляций может содержать сенсорную технику с датчиками, которая при превышении и/или падении ниже предельного значения, например, при вандальном воздействии, например, в случае взрыва, чрезвычайной температуры, такой как экстремальная жара и/или холод, извлечения из удерживающего устройства до разблокировки и/или проникновения жидкостей, активирует сигнализацию и, следовательно, устройство защиты от манипуляций.

Загрузочный механизм предпочтительно может быть оснащен счетчиком, подсчитывающим число введенных документов, в частности банкнот, так что может быть предотвращено переполнение наполняемого объема. При этом наполняемый объем может быть выполнен таким образом, что при его заполнении он отказывается принимать дополнительные ценные предметы.

Еще в одном выгодном варианте осуществления в загрузочной станции и/или защитном кейсе депозитная кассета, располагающая ценные предметы в отсортированном виде, не установлена. Депозитные кассеты могут вызвать затор, который должен быть устранен обслуживающим персоналом до того, как загрузочная станция и/или защитный кейс будут снова готовы к использованию. Предпочтительно ценные предметы, в частности банкноты, могут быть расположены в наполняемом объеме в рабочем положении. Это приводит к хорошему перемешиванию ценных предметов в наполняемом объеме и позволяет предотвратить статический заряд.

Разгрузочное отверстие защитного кейса может быть выполнено на стенке защитного кейса, ограничивающей наполняемый объем. Предпочтительно разгрузочное отверстие может быть расположено на торцевой стороне защитного кейса, что упрощает перемещение ценных предметов из загрузочного механизма в наполняемый объем. Разгрузочное отверстие может быть расположено, например, на крышке защитного кейса. Крышка предпочтительно может быть заблокирована, и может разблокироваться получателем с помощью ключа.

Передвижная пластина может быть расположена на той стороне стенки, которая направлена к наполняемому объему, и в положении внесения денег иметь отверстие, выровненное с разгрузочным отверстием. В заблокированном положении передвижная пластина может быть сдвинута таким образом, что разгрузочное отверстие и отверстие передвижной пластины расположены со сдвигом относительно друг друга, и разгрузочное отверстие закрыто остальной частью передвижной пластины. Это позволяет предотвратить извлечение ценных предметов через разгрузочное отверстие.

Передвижная пластина предпочтительно может быть выполнена с возможностью автоматического перемещения, например, посредством серводвигателя, сдвигающего передвижную пластину при переключении состояния защитного кейса. Передвижная пластина может быть расположена в заблокированном положении и закрывать разгрузочное отверстие, например, автоматически при извлечении защитного кейса из камеры под кейс, в частности из удерживающего устройства.

Передвижная пластина и/или привод передвижной пластины могут быть закрыты ограждением на той стороне, которая направлена к наполняемому объему, чтобы защитить передвижную пластину и/или привод от механических нагрузок.

Защитный кейс предпочтительно может быть выполнен с возможностью переключения из режима хранения, в котором защитный кейс заблокирован в удерживающем устройстве, в режим транспортировки. В режиме транспортировки защитный кейс может транспортироваться от удерживающего устройства, например, в загрузочной станции, к другому удерживающему устройству. Другое удерживающее устройство может быть расположено в транспортном средстве, так что защитный кейс посредством транспортного средства может транспортироваться к получателю.

Режим транспортировки предпочтительно может быть выполнен с возможностью переключения по времени, например, с временным интервалом приблизительно 5 минут, причем при превышении указанного временного интервала сигнализация защитного кейса активирует устройство защиты от манипуляций. Таким образом, в случае хищения защитного кейса во время транспортировки от загрузочной станции к транспортному средству может быть обеспечено обесценивание ценных предметов в течение короткого времени. Для вора не имеет смысла удерживать защитный кейс с обесцененным содержимым, и он оставляет его. Поэтому благодаря указанному временному интервалу могут быть ограничена окружающая среда, в которой оставляется защитный кейс. Следовательно, защитный кейс может быть эвакуирован более простым способом и, например, заменен банком или предъявлен страховой компании.

На стенке защитного кейса со стороны, обращенной от наполняемого объема, может быть расположена переходная пластина, установленная на указанной стенке на расстоянии от нее. Переходная пластина может быть выполнена, например, из листового металла и содержать отверстие, выровненное с разгрузочным отверстием защитного кейса. Переходная пластина может обеспечивать механическую защиту разгрузочного отверстия и предотвращать непосредственный доступ к разгрузочному отверстию. Благодаря расположению переходной пластины на расстоянии от стенки, например, может быть предотвращена возможность установки на разгрузочном отверстии вакуумного всасывающего устройства с целью отсасывания содержимого защитного кейса через разгрузочное отверстие.

Переходная пластина может быть оснащена по меньшей мере одним направляющим язычком и/или направляющим пазом для направления вставки защищенного кейса в камеру под кейс. Указанное направляющее средство может обеспечить точное выравнивание защитного кейса и загрузочного механизма относительно друг друга, так что ценные предметы перемещаются по закрытому пути непосредственно от выдачного отверстия загрузочного механизма в наполняемый объем защитного кейса.

В случае, если ценные предметы представляют собой бумажные документы, такие как, например, банкноты, разгрузочное отверстие может быть выполнено в виде разгрузочной щели. Соответственно отверстие передвижной пластины и/или переходной пластины может быть выполнено также в виде щели. Система для безопасной транспортировки ценных предметов, в частности банкнот, от загрузочной станции к получателю может содержать по меньшей мере одну загрузочную станцию согласно изобретению и по меньшей мере один защитный кейс согласно изобретению.

Указанная по меньшей мере одна загрузочная станция может быть расположена, например, в банке, в торговых помещениях или офисах, причем для безопасного хранения ценных предметов ценные предметы могут быть помещены в защитный кейс через загрузочную станцию. В частности, в банках наличные деньги часто вносят в виде монет и/или банкнот. Чрезмерное использование загрузочной станции сопровождается частым техническим обслуживанием компонентов. Поскольку загрузочная станция представляет собой облегченную конструкцию и, следовательно, имеет небольшой вес, загрузочная станция может быть более легким образом перемещена для технического обслуживания на месте, или она может быть перемещена на станцию технического обслуживания. Благодаря этому снижаются усилия и затраты на техническое обслуживание загрузочной станции. Безопасность ценных предметов гарантируется защитным кейсом, что позволяет покрыть большие страховые суммы.

Во вставленном в камеру под кейс состоянии разгрузочное отверстие защитного кейса может быть выровнено с выдачным отверстием загрузочного механизма, так что возможна надежная и непосредственная передача ценных предметов из загрузочного механизма в наполняемый объем защитного кейса.

Разгрузочное отверстие может непосредственно примыкать к выдачному отверстию, так что достигается закрытая передача ценных предметов из загрузочного механизма в защитный кейс. Это позволяет предотвратить перехват ценных предметов между загрузочным механизмом и разгрузочным отверстием.

В качестве альтернативы этому во вставленном в камеру под кейс состоянии переходная пластина может непосредственно примыкать к выдачному отверстию загрузочного механизма. Переходная пластина может закрывать промежуток между разгрузочным отверстием и выдачным отверстием и, таким образом, обеспечивать закрытую транспортировку ценных предметов.

Во вставленном в камеру под кейс состоянии переходная пластина может быть по меньшей мере частично охвачена по меньшей мере одной стабилизирующей лапкой, выполненной на выдачном отверстии загрузочного механизма, чтобы зафиксировать положение защитного кейса относительно выдачного отверстия загрузочного механизма. Таким образом, даже при вибрационных и/или ударных нагрузках может быть гарантировано выравнивание друг с другом выдачного отверстия и разгрузочного отверстия.

Ниже в качестве примера изобретение объясняется более подробно на основе примеров его осуществления и со ссылками на прилагаемые чертежи. На чертежах элементы, соответствующие друг другу в отношении конструкции и/или функции, снабжены одинаковыми ссылочными обозначениями.

Комбинации признаков, показанные и описанные в отдельных примерах осуществления, приведены только для пояснения. В соответствии с вышеизложенным от признака примера осуществления можно отказаться, если его технический эффект для конкретного применения значения не имеет. Наоборот, в соответствии с вышеизложенным к примеру осуществления может быть добавлен дополнительный признак, если его технический эффект является выгодным или предпочтительным для конкретного применения.

На чертежах показано следующее:

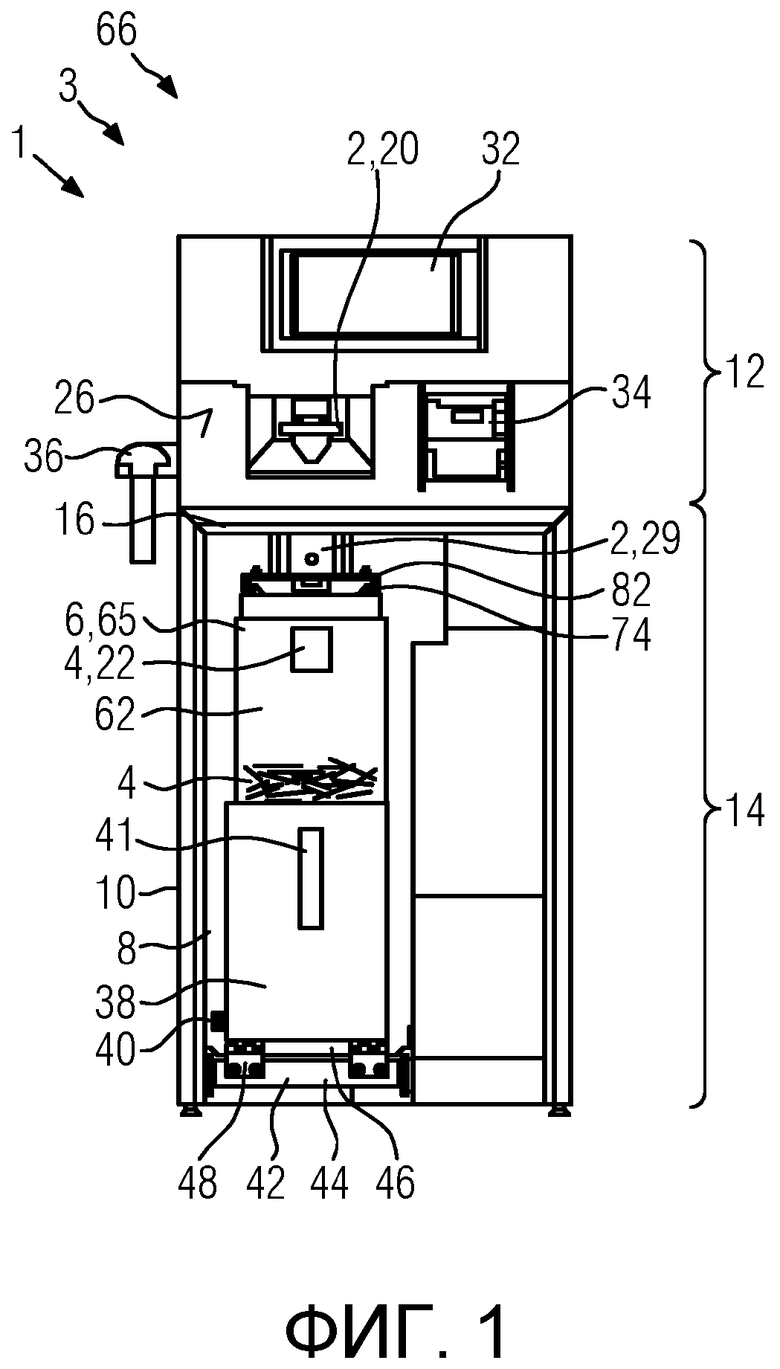

фиг. 1 - схематичное перспективное изображение примера варианта осуществления загрузочной станции согласно изобретению;

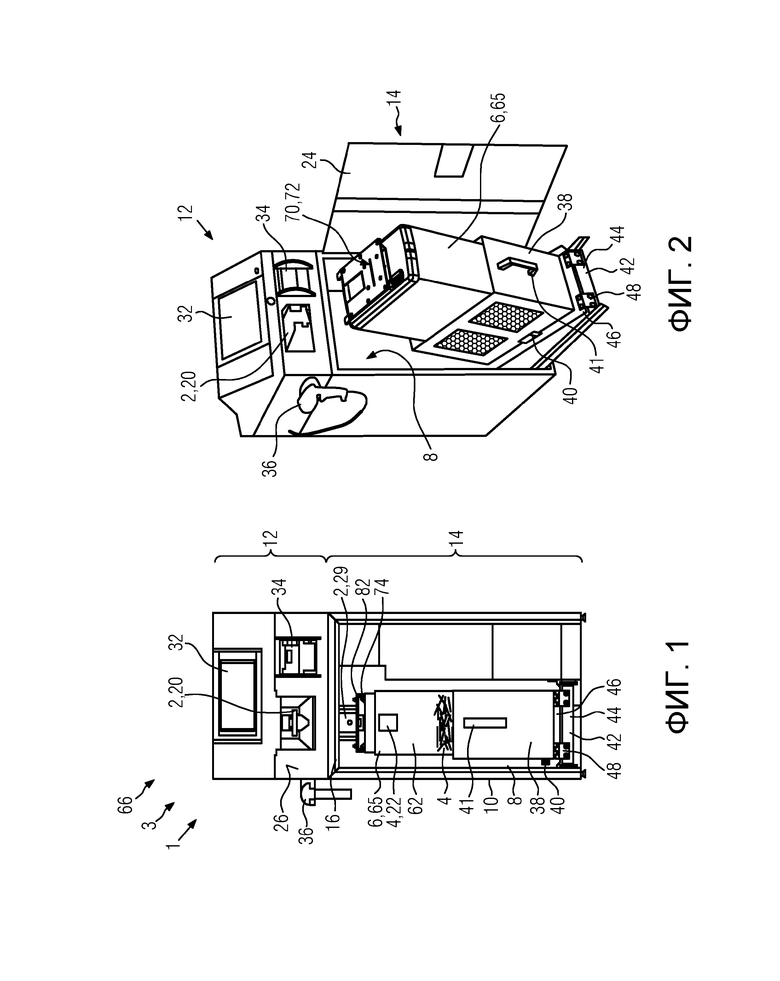

фиг. 2 - схематичное перспективное изображение показанной на фиг. 1 загрузочной станции с открытой камерой под кейс;

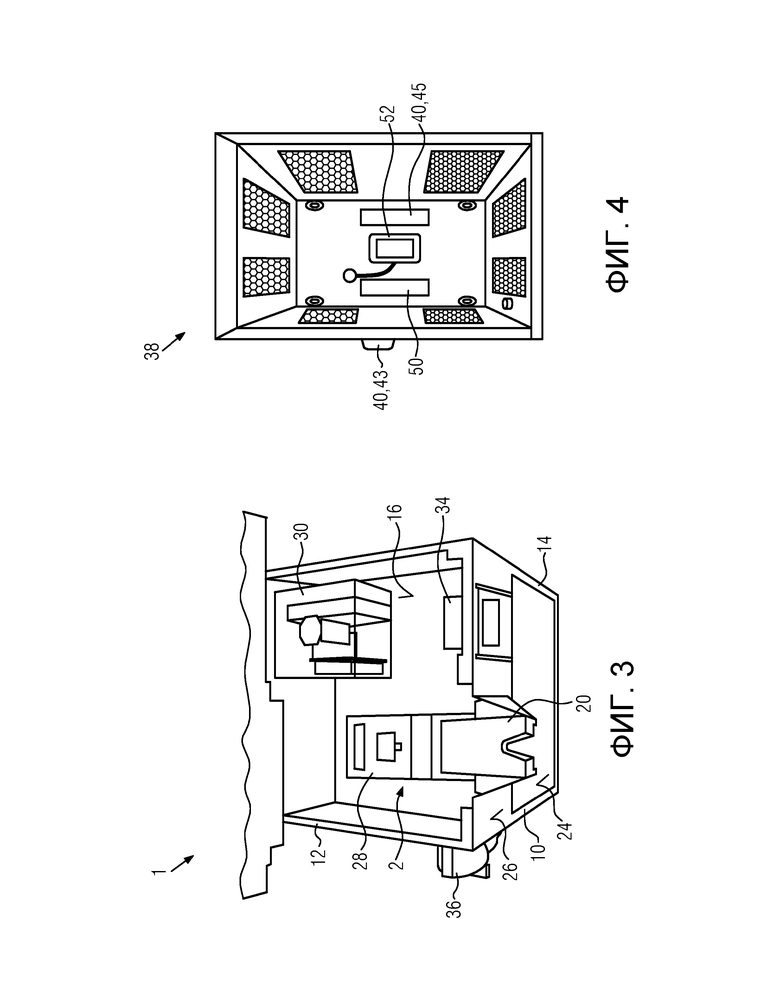

фиг. 3 - схематичное перспективное изображение открытой верхней части корпуса загрузочной станции, показанной на фиг. 1 и 2;

фиг. 4 - схематичный вид сверху удерживающего устройства загрузочной станции, показанной на фиг. 1 и 2;

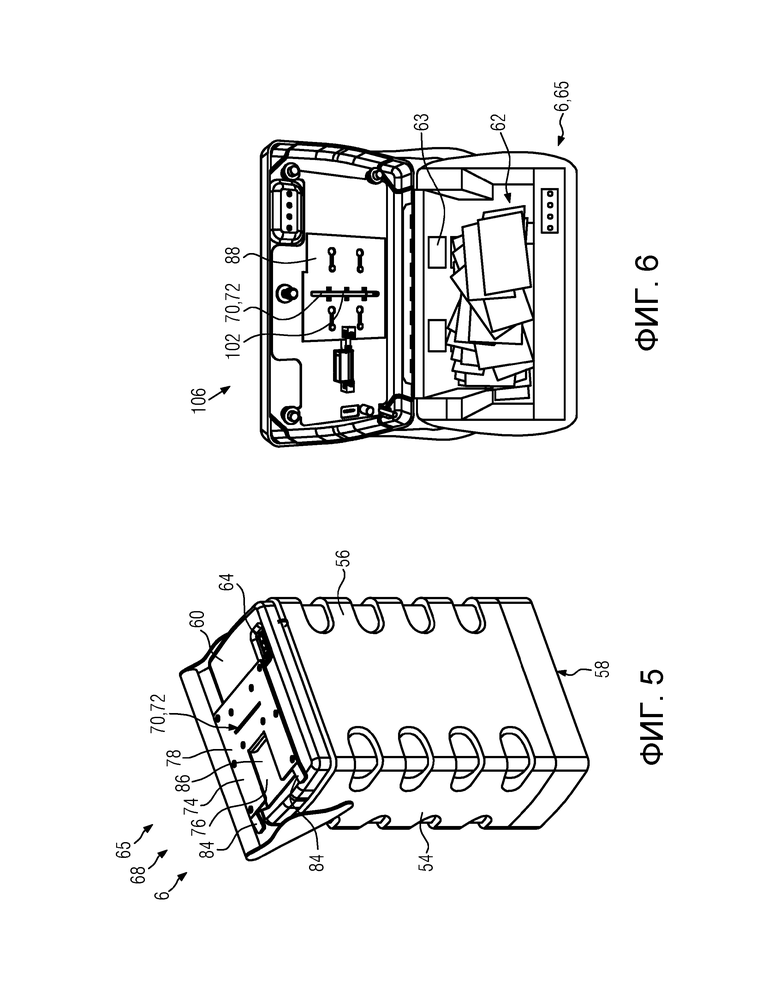

фиг. 5 - схематичное перспективное изображение первого выгодного варианта осуществления защитного кейса согласно изобретению;

фиг. 6 - схематичное перспективное изображение открытого защитного кейса;

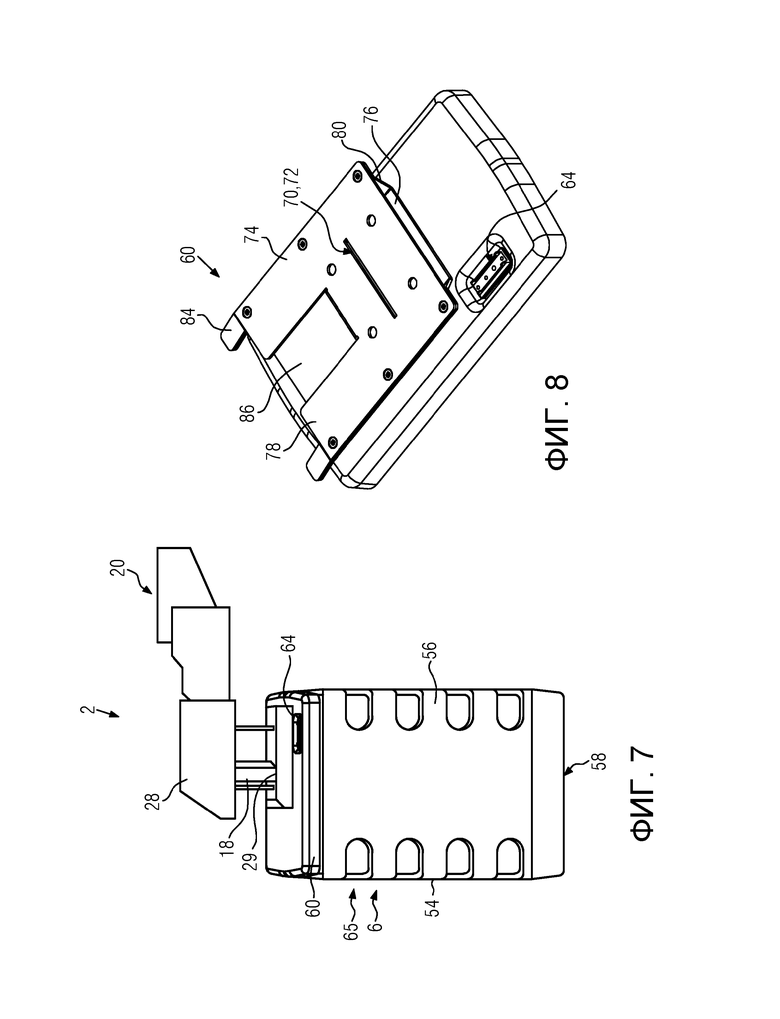

фиг. 7 - схематичное перспективное изображение второго выгодного варианта осуществления защитного кейса с загрузочным механизмом;

фиг. 8 - схематичное перспективное изображение крышки защитного кейса, показанного на фиг. 6;

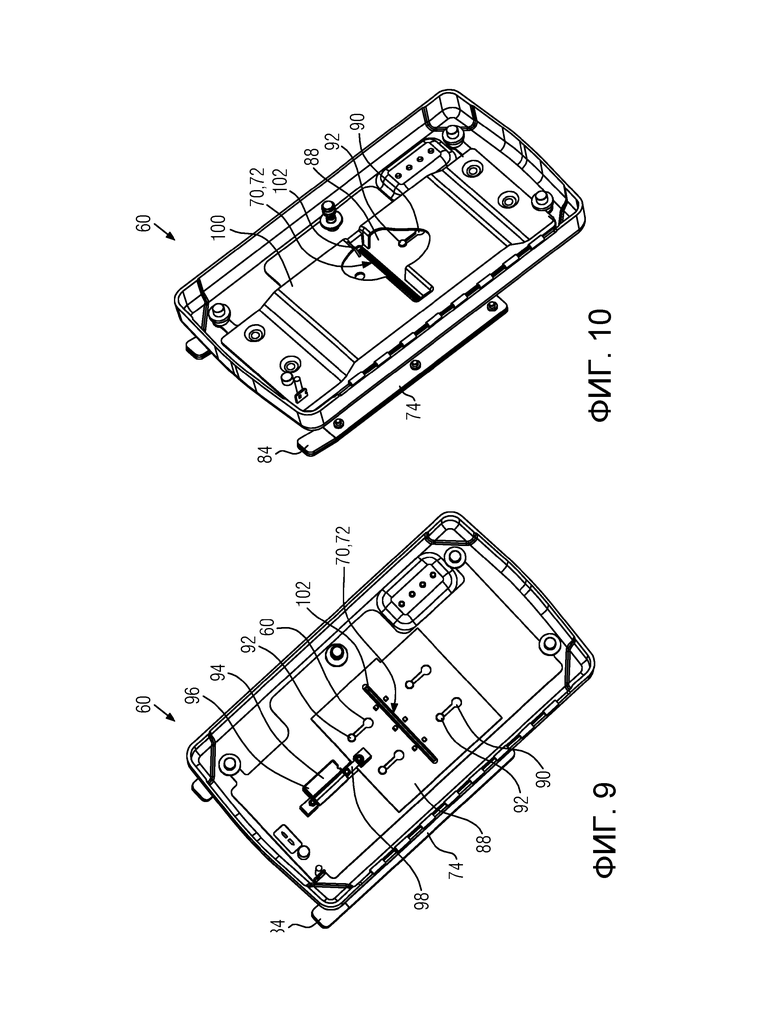

фиг. 9 - еще одно схематичное перспективное изображение крышки, показанной на фиг. 8;

фиг. 10 - еще одно схематичное перспективное изображение крышки, показанной на фиг. 8 и 9;

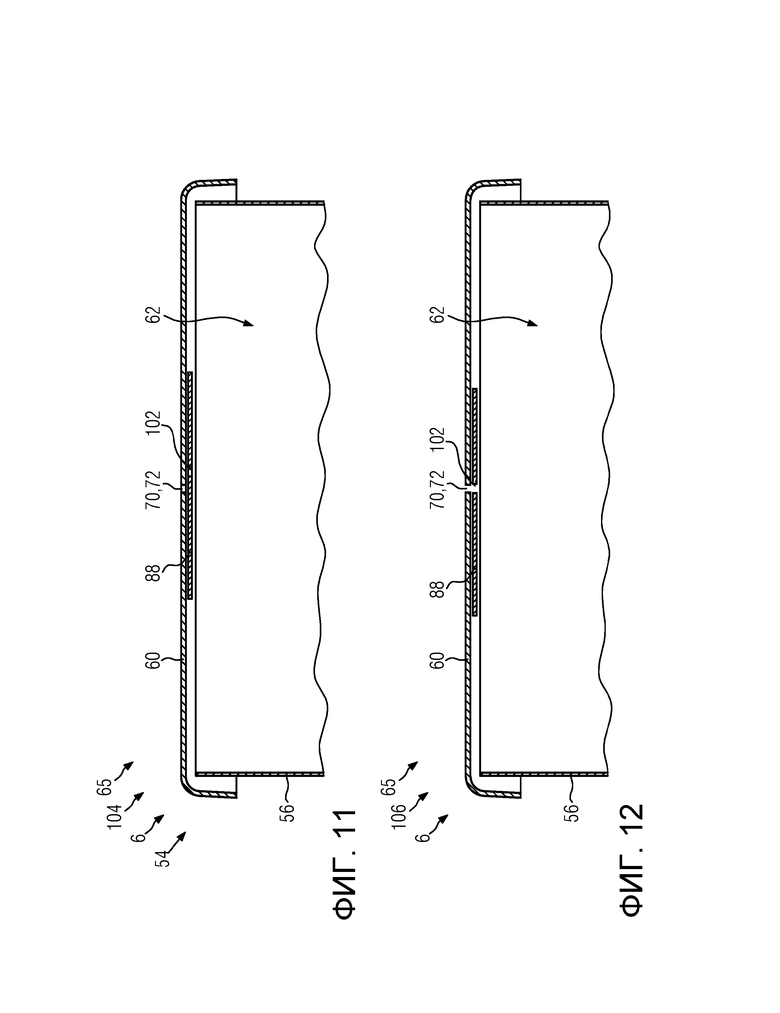

фиг. 11 - схематичный вид в разрезе защитного кейса в заблокированном положении; и

фиг. 12 - схематичный вид в разрезе защитного кейса в положении внесения денег.

На фиг. 1 схематично показана загрузочная станция 1 согласно изобретению. Загрузочная станция содержит загрузочный механизм 2 для наполнения защитного кейса 6, предназначенного для транспортировки ценных предметов 4, и камеру 8 под кейс, выполненную с возможностью размещения в ней защитного кейса 6. Для упрощения манипуляций с загрузочной станцией 1 и связанного с этим более простого и экономичного технического обслуживания загрузочная станция 1 представляет собой облегченную конструкцию 10.

Система 3 для манипуляций с ценными предметами 4 содержит по меньшей мере одну загрузочную станцию 1 и по меньшей мере один защитный кейс 6, выполненный с возможностью вставки в камеру 8 под кейс загрузочной станции 1.

Загрузочная станция 1 может быть изготовлена, например, из легкого металла и весить менее приблизительно 150 кг. В частности загрузочная станция может весить менее приблизительно 100 кг, предпочтительно загрузочная станция 1 максимально может весить приблизительно 90 кг. В случае такой легкой загрузочной станции 1 она может быть простым образом перемещена посредством ручной тележки, что позволяет уменьшить число лиц, необходимых для транспортировки загрузочной станции 1. В случае такой легкой загрузочной станции 1 для перемещения загрузочной станции 1, как правило, достаточно двух человек. Следовательно, можно сэкономить на дополнительных расходах.

В предпочтительном варианте осуществления загрузочная станция 1 в частности может быть выполнена не в виде сейфа или может не содержать сейф. Сейф отличается большим весом приблизительно от 150 до 500 кг и труднопроницаемыми стенками, например, одно- или многостенными стальными стенками. Безопасность ценных предметов 4 может быть обеспечена благодаря защитному кейсу 6, вследствие чего сейф в загрузочной станции 1 или загрузочная станция 1, выполненная в виде сейфа, больше не требуются. Образно говоря, защитный кейс 6 образует сейф.

Загрузочная станция 1 содержит верхнюю часть 12 корпуса и нижнюю часть 14 корпуса. Камера 8 под кейс может быть расположена в нижней части 14 корпуса, а загрузочный механизм 2 - верхней части 12 корпуса. Части 12, 14 корпуса могут примыкать друг к другу, так что части 12, 14 корпуса имеют общую стенку 16. Стенка 16 может образовывать, например, крышку нижней части 14 корпуса и дно верхней части 12 корпуса. Загрузочный механизм 2 может содержать выступающую часть 18, проходящую через указанную стенку 16 в камеру 8 под кейс.

Загрузочный механизм 2 может иметь устройство 20 подачи документов, которое доступно снаружи верхней части 12 корпуса, и в которое вводят ценные предметы 4. Ценные предметы 4 могут представлять собой, среди прочего, металлические деньги или банкноты 22. На каждом из чертежей показана загрузочная станция 1 для банкнот 22. Однако также может быть выполнена загрузочная станция 1 для металлических денег или других ценных предметов, таких как, например, драгоценности. Итак, показанный вариант осуществления загрузочной станции 1 представляет собой банкомат, в частности банкомат для внесения банкнот 22.

На фиг. 3 показано схематичное перспективное изображение открытой верхней части 14 корпуса. Устройство 20 подачи документов выступает из боковой стенки 26 и проходит внутрь верхней части 14 корпуса. Устройство 20 подачи документов может быть само оснащено устройством 28 считывания банкнот или может быть соединено с устройством 28 считывания банкнот. Посредством устройства 28 считывания банкнот может быть определено достоинство, а также число введенных банкнот и, например, при полной загрузке емкости загрузочного объема предотвращен прием последующих банкнот. Устройство 28 считывания банкнот предпочтительно может быть выполнено с возможностью распознавания фальшивых денег и/или обесцененных банкнот и отказа в их приеме. Например, устройство 28 считывания банкнот может иметь оптический датчик, создающий изображение банкноты. Оптический датчик в частности может создавать гиперспектральное изображение, в котором регистрируются длины волн, расположенные рядом друг с другом. Это в частности позволяет легко и быстро проверять защитные признаки банкнот.

Выступающая часть 18 может быть выполнена за одно целое с устройством 28 считывания банкнот в виде монолитной детали и проходить через общую стенку 16 частей 12, 14 корпуса в камеру 8 под кейс. В качестве альтернативы такому решению выступающая часть 18 и устройство 28 считывания банкнот могут быть выполнены с возможностью отделения друг от друга, что делает возможным отдельное техническое обслуживание устройства 28 считывания банкнот. Устройство 28 считывания банкнот может быть смонтировано, например, в верхней части 12 корпуса, а выступающая часть 18 - в камере 8 под кейс. Выступающая часть 18 содержит выдачное отверстие 29, из которого ценные предметы 4 могут быть перемещены в камеру 8 под кейс, в частности в защитный кейс 6.

В верхней части 12 корпуса также может быть расположен по меньшей мере один из перечисленных ниже компонентов: компьютер 30, пульт 32 управления (см. фиг. 2), например, сенсорный экран или клавиши ввода, валики 34 принтера и/или сканер 36 для идентификации обслуживающего лица или считывания серийного номера защитного кейса 6.

Верхняя часть 12 корпуса и нижняя часть 14 корпуса, в частности камера 8 под кейс, могут быть сопоставлены с разными классами безопасности. Верхняя часть 12 корпуса с загрузочным механизмом 2 может быть сопоставлена с более низким классом безопасности, чем нижняя часть 14 корпуса. Таким образом, компоненты, расположенные в верхней части 12 корпуса, в частности загрузочный механизм 2, могут простым образом обслуживаться без присутствия поставщика услуг, связанных с ценными предметами. Пользователь или, соответственно, техник может самостоятельно открыть верхнюю часть корпуса и заменить компоненты.

На фиг. 2 в качестве примера показана загрузочная станция 1 с открытыми частями 12, 14 корпуса. Нижняя часть 14 корпуса содержит запорную откидную крышку 24, посредством которой может быть закрыта камера 8 под кейс. Запорная откидная крышка 24, например, может содержать замок, который может быть заперт и/или отперт посредством ключа или пароля. Предпочтительно верхняя часть 12 иметь уровень защищенности, приблизительно соответствующий уровню защищенности CEN I для сейфов, а нижняя часть 14 корпуса может иметь уровень защищенности, приблизительно соответствующий уровню защищенности CEN II для сейфов.

Для взлома нижней части 14 корпуса требуется больше усилий, чем для взлома верхней части 12 корпуса. Поскольку безопасность ценных предметов обеспечена посредством защитного кейса 6, несмотря на сравнительно более низкий класс безопасности загрузочной станции 1, может покрываться большая страховая сумма. Например, защитный кейс 6 может иметь уровень защищенности, по меньшей мере приблизительно соответствующий классу защищенности CEN III для сейфов, благодаря чему могут быть застрахованы суммы до 150000 евро или даже более.

В камере 8 под кейс может быть расположено удерживающее устройство 38 со стопорным механизмом 40 для фиксации защитного кейса 6 в камере 8 под сейф. Как видно из фиг. 2, удерживающее устройство 38 может иметь по существу форму коробки и на своей стороне, обращенной к запорной откидной крышке 24, иметь рукоятку 41. Для упрощения вставки и извлечения защитного кейса 6 из удерживающего устройства 38 удерживающее устройство 38 может быть выполнено с возможностью выдвигания из камеры 8 под кейс. Для этого удерживающее устройство 38 может быть смонтировано на выдвижной пластине 42. Выдвижная пластина 42 выполнена с возможностью выдвигания из камеры 8 под кейс посредством направляющих 44. Выдвижная пластина 42 может состоять из двух частей, причем первая часть 44 удерживается в направляющих 44, а вторая часть 46 посредством по меньшей мере одного шарнира 48 соединена с первой частью 44. Посредством по меньшей мере одного шарнира 48 вторая часть 46 может быть выполнена с возможностью поворота относительно первой части 44. Удерживающее устройство 38 может быть смонтировано на той стороне второй части 46, которая обращена от первой части 44, а шарнир 48 может быть расположен на том конце частей 44, 46, который обращен к запорной откидной крышке 24, так что удерживающее устройство 38 может быть откинуто поворотом из камеры 8 под кейс наружу.

Защитный кейс 6 может быть вставлен в удерживающее устройство 38, причем стопорное устройство 40 предпочтительно блокирует защитный кейс 6 в удерживающем устройстве 38, так что защитный кейс 6 не может быть извлечен из удерживающего устройства без предыдущей деблокировки.

Для дальнейшего снижения веса загрузочной станции 1 удерживающее устройство 38 может быть выполнено из перфорированного металлического листа.

На фиг. 4 показан вид сверху удерживающего устройства 38. Для идентификации вставленного защитного кейса 6 удерживающее устройство 38 может быть оснащено устройством 52 считывания RFID-меток, делающим возможным бесконтактное считывание серийного номера защитного кейса 6. При этом серийный номер может быть выполнен в виде RFID-транспондера на защитном кейсе 6. Поэтому на основе отличительного кода транспондера возможна однозначная идентификация защитного кейса 6 посредством устройства 52 считывания RFID-меток.

Стопорный механизм 40 может содержать механический замок 43, выступающий наружу из удерживающего устройства 38. Механический замок 43 снабжен фиксатором 45, находящимся в удерживающем устройстве 38. В результате приведения в действие замка 43 активируется фиксатор 45, причем фиксатор 45 перемещается в положение, в котором он при вставленном защитном кейсе 6 находится в зацеплении с защитным кейсом 6 и механически блокирует защитный кейс 6 в удерживающем устройстве 38. Фиксатор 45, например, посредством установочного болта может быть с возможностью передачи движения соединен с механическим замком 43.

Удерживающее устройство может быть оснащено датчиком 50, например, в виде микровыключателя, посредством которого возможно переключение вставленного защитного кейса 6 в режим 66 хранения.

Даже при предыдущей механической деблокировке стопорного механизма 40 в режиме 66 хранения возможно активирование устройства защиты от манипуляций, вследствие чего ценные предметы 4 в наполняемой камере обесцениваются, и, таким образом, стимул к краже ослабляется.

Защитный кейс 6 может быть извлечен из удерживающего устройства 38 только при переключении защитного кейса 6 из режима хранения 66 в режим 68 транспортировки и предыдущей деблокировке стопорного механизма 40.

Ниже с помощью фиг. 5-7 подробнее описывается защитный кейс 6.

Защитный кейс 6 может содержать корпус 54, по существу в форме прямоугольного параллелепипеда, имеющий четыре боковые стенки 56, дно 58 и крышку 60, расположенную напротив дна 58. Корпус 54 может окружать наполняемый объем 62, в который могут быть введены ценные предметы 4. Для обесценивания ценных предметов 4 в наполняемом объеме 62, предпочтительно на той стороне по меньшей мере одной боковой стенки 56, которая обращена к наполняемому объему 62, расположена сигнализация с устройством 63 защиты от манипуляций. Устройство 63 защиты от манипуляций может содержать, например, множество чернильных пакетов, которые при вандальном воздействии, чрезвычайных температурах и/или проникновении жидкости разрываются и окрашивают ценные предметы 4.

Ценные предметы 4, помещаемые в защитный кейс 6, могут представлять собой деньги, в частности в виде банкнот. В таком случае защитный кейс 6 может представлять собой кейс 65 для транспортировки денег, в частности защитный кейс с системой IBNS.

Крышка 60 может быть расположена с возможностью перемещения относительно боковых стенок 56 для закрытия или открытия наполняемого объема 62. Крышка 60 может быть выполнена, например, с возможностью снятия и/или откидывания. Крышка 60 может быть выполнена с возможностью запирания при закрытии наполняемого объема 62, так что ценные предметы 4 в наполняемом объеме 62 защищены от извлечения. Крышка 60 может быть оснащена индикатором 64, отображающим состояние защитного кейса 6. Индикатор 64, например, может иметь по меньшей мере один диод, отображающий состояние защитного кейса 6 посредством вспышки заданного цвета.

Защитный кейс 6 предпочтительно может быть выполнен с возможностью переключения из режима 66 хранения, в котором защитный кейс 6 заблокирован в удерживающем устройстве 38, в режим 68 транспортировки. В режиме 68 транспортировки защитный кейс 6 может транспортироваться от удерживающего устройства 38, например, в транспортном средстве, к другому удерживающему устройству 38, например, к удерживающему устройству 38 загрузочной станции 1 или удерживающему устройству 38 получателя. Получателем может быть, например, склад, на котором надежно хранятся ценные предметы 4. Для предотвращения кражи в режиме 68 транспортировки по времени может включаться сигнализация с устройством 63 защиты от манипуляций. Например, в режиме транспортировки временной интервал до того момента времени, когда активируется устройство 63 защиты от манипуляций, может составлять приблизительно 5 минут. Переключение по времени может быть автоматически деактивировано при переключении в режим 66 хранения.

Крышка 60 оснащена разгрузочным отверстием 70, проходящим через крышку 60 и, таким образом, обеспечивающим перемещение ценных предметов 4 в защитный кейс 6 без открытия защитного кейса 6. В случае банкнот или других документов разгрузочное отверстие 70 может быть выполнено в виде разгрузочной щели 72. Разгрузочное отверстие 70 может быть расположено на крышке 60 таким образом, что, когда защитный кейс 6 вставлен в камеру 8 под кейс (см. фиг. 1), оно выровнено с выдачным отверстием 29.

Для простоты на фиг. 7 защитный кейс 6 и загрузочный механизм 2 показаны без остальных частей загрузочной станции 1. Загрузочный механизм 2 содержит устройство 20 подачи документов, посредством которого документы, в частности банкноты, перемещаются в расположенное за ним устройство 28 считывания банкнот. Устройство 28 считывания банкнот проверяет документы на подлинность и направляет их через выступающую часть 18 дальше в камеру 6 под кейс. Выступающая часть 18 расположена на крышке 60, так что разгрузочное отверстие 70 и выдачное отверстие 29 выровнены друг с другом и непосредственно примыкают друг к другу. Вследствие этого образуется закрытый путь для ценных предметов 4, так что они не могут быть перехвачены на указанном пути.

В качестве альтернативы непосредственному примыканию выступающей части 18 и крышки 60 на той стороне, которая обращена от наполняемого объема 62, может быть установлена переходная пластина 74. Защитный кейс 6 с переходной пластиной 74 показан на фиг. 1, 2 и 5. На фиг. 8 показано схематичное перспективное изображение крышки 60 защитного кейса 6.

Переходная пластина 74 может быть выполнена, например, из листового металла и расположена на расстоянии от крышки 60. Переходная пластина 74 предпочтительно содержит отверстие 76, выровненное с разгрузочным отверстием. Во избежание смещения промежуточной пластины 74 относительно крышки 60 переходная пластина 74 может быть жестко соединена с крышкой 60, например, посредством болтового соединения.

Переходная пластина 74 может быть выполнена из двух металлических листов, причем первый металлический лист 76 опирается на крышку 60, а второй металлический лист 78 расположен параллельно первому металлическому листу 76 и на расстоянии от него. Первый металлический лист 76 может содержать стороны 80, выступающие от крышки 60 и жестко соединенные со вторым металлическим листом 78, например, посредством болтовых соединений. Через оба металлических листа проходят параллельные отверстия, выровненные с разгрузочным отверстием.

Когда защитный кейс 6 вставлен в камеру 8 под кейс, как показано на фиг. 1, переходная пластина 74 может быть по меньшей мере частично охвачена стабилизирующими лапками 82, расположенными на выступающей части 18. Благодаря этому может сохраняться неподвижное относительное положение выдачного отверстия 29, разгрузочного отверстия 70 и отверстий переходной пластины 74. При этом второй металлический лист 78 прилегает к выступающей части 18, так что и здесь достигается закрытый путь для ценных предметов 4. Промежуточная пластина 74 также предохраняет разгрузочное отверстие 70 от механических воздействий, благодаря чему затруднено извлечение ценных предметов 4 из наполняемого объема через разгрузочное отверстие 70.

Переходная пластина 74 может быть оснащена по меньшей мере одним направляющим язычком 84 и/или направляющим пазом 86, который направляет вставку защитного кейса 6 в камеру 8 под кейс и обеспечивает выравнивание друг с другом выдачного отверстия 29 и разгрузочного отверстия 70, когда защитный кейс 6 вставлен в камеру 8 под кейс. По меньшей мере один направляющий язычок 84 и/или направляющий паз 86 могут быть выполнены на втором металлическом листе 78. При вставке защитного кейса в камеру 8 под кейс упорный выступ, выполненный на выдачном отверстии 29, может войти с зацеплением в направляющий паз 86 и упереться в переходную пластину.

На фиг. 9 и 10 крышка 60 защитного кейса 6 показана в перспективном изображении, на котором видна сторона, обращенная к наполняемому объему 62. На указанной стороне с возможностью перемещения на крышке 60 может удерживаться передвижная (сдвижная) пластина 88. Передвижная пластина 88 может содержать четыре выреза 90, которые служат в качестве направляющих, и в которые могут быть вставлены пальцы 92, идущие от крышки 60. Вырезы 90 могут содержать два крайних положения для пальцев 92, причем передвижная пластина 88 и пальцы 92 могут быть выполнены с возможностью перемещения относительно друг друга. Пальцы 92 предпочтительно могут быть жестко соединены с крышкой 60 или даже образовывать с крышкой 60 монолитную деталь. Для перемещения передвижной пластины 88 может быть предусмотрен серводвигатель 94. Серводвигатель 94 может содержать основание 96, закрепленное на крышке 60, и исполнительный элемент 98, выполненный с возможностью втягивания и выдвигания параллельно крышке 60. Исполнительный элемент 98 может быть без возможности перемещения соединен с передвижной пластиной 88, вследствие чего передвижная пластина 88 при перемещении исполнительного элемента 98 сдвигается относительно крышки 60.

Серводвигатель 94 может быть переключен синхронно с переключением защитного кейса 6, так что при переключении из режима 66 хранения в режим 68 транспортировки передвижная пластина 88 может одновременно перемещаться из положения внесения денег, в котором передвижная пластина 88 не закрывает разгрузочное отверстие 70, в заблокированное положение, в котором передвижная пластина 88 закрывает разгрузочное отверстие 70. В качестве альтернативы этому может быть предусмотрено отдельное переключение для передвижной пластины 88, благодаря чему передвижная пластина 8 может перемещаться независимо от переключения режима защитного кейса 6. Передвижная пластина 8 может быть выполнена, например, таким образом, что при достижении максимальной вместимости наполняемого объема 62 передвижная пластина 88 перемещается в заблокированное положение.

Для механической защиты передвижной пластины 88 и/или серводвигателя 96 может быть предусмотрено ограждение 100, располагающее и закрывающее с целью защиты передвижную пластину 88 и/или серводвигатель 96 между ограждением 100 и крышкой 60 (см. фиг. 10).

На каждой из фиг. 11 и 12 показан упрощенный вид в разрезе защитного кейса 6. На указанных чертежах показана крышка 60 с разгрузочным отверстием, через которое ценные предметы 4 могут быть введены в наполняемый объем 62 защитного кейса 6.

Передвижная пластина 88 может быть расположена на той стороне крышки 60, которая обращена к наполняемому объему 62, причем передвижная пластина 88 может быть ориентирована параллельно поверхности крышки 60 с разгрузочным отверстием 70. Передвижная пластина 88 может содержать отверстие 102, комплементарное к разгрузочному отверстию 70 и проходящее сквозь передвижную пластину 88.

На фиг. 11 передвижная пластина 88 показана в заблокированном положении 104. В заблокированном положении 104 отверстие 102 может быть расположено со смещением относительно разгрузочного отверстия 70, так что разгрузочное отверстие 70 закрыто передвижной пластиной 88, и вкладывание или извлечение ценных предметов 4 из наполняемого объема 62 через разгрузочное отверстие 70 заблокировано. Предпочтительно передвижная пластина 88, по меньшей мере в режиме 68 транспортировки, может быть расположена в заблокированном положении 104.

По меньшей мере тогда, когда защитный кейс 6 вставлен в камеру 8 под кейс, передвижная пластина 88 может быть расположена в положении 106 внесения денег, в котором передвижная пластина 88 сдвинута таким образом, что отверстие 102 и разгрузочное отверстие 70 выровнены друг с другом, как показано на фиг. 12.

ССЫЛОЧНЫЕ ОБОЗНАЧЕНИЯ

1 загрузочная станция,

2 загрузочный механизм,

3 система,

4 ценные предметы 6 защитный кейс,

8 камера под кейс,

10 облегченная конструкция,

12 верхняя часть корпуса,

14 нижняя часть корпуса,

16 стенка,

18 выступающая часть,

20 устройство подачи документов,

22 банкноты,

24 запорная откидная крышка,

26 боковая стенка,

28 устройство считывания банкнот,

29 выдачное отверстие,

30 компьютер,

32 пульт управления,

34 валики принтера,

36 сканер,

38 удерживающее устройство,

40 стопорный механизм,

41 рукоятка,

42 выдвижная пластина,

43 механический замок,

44 первая часть,

45 фиксатор,

46 вторая часть,

48 шарнир,

50 датчик,

52 устройство считывания RFID-меток,

54 корпус,

56 боковая стенка,

58 дно,

60 крышка,

62 наполняемый объем,

63 устройство защиты от манипуляций,

64 индикатор,

65 кейс для транспортировки денег,

66 режим хранения,

68 режим транспортировки,

70 разгрузочное отверстие,

72 разгрузочная щель,

74 переходная пластина,

76 первый металлический лист,

78 второй металлический лист,

80 выступающая сторона,

82 стабилизирующая лапка,

84 направляющий язычок,

86 направляющий паз,

88 передвижная пластина,

90 вырез,

92 палец,

94 серводвигатель,

96 основание,

98 исполнительный элемент,

100 ограждение,

102 отверстие,

104 заблокированное положение,

106 положение внесения денег.

Изобретение относится к загрузочной станции шкафного типа для наполнения защитного кейса, служащего для транспортировки ценных предметов, в частности банкнот, а также к защитному кейсу. Загрузочная станция (1) содержит камеру (8) под кейс, выполненную с возможностью размещения в ней защитного кейса (6), а загрузочная станция (1) содержит загрузочный механизм (2) для наполнения защитного кейса (6), проходящий от наружной стороны загрузочной станции (1) к камере (8) под кейс. Защитный кейс (6) для транспортировки ценных предметов (4) имеет охватываемый корпусом (54) наполняемый объем (62) для размещения в нем ценных предметов (4) и сигнализацию с устройством (63) защиты от манипуляций для обесценивания ценных предметов (4), находящихся в наполняемом объеме (62). Защитный кейс (6) снабжен разгрузочным отверстием (70) и передвижной пластиной (88), подвижной относительно разгрузочного отверстия (70), причем передвижная пластина (88) закрывает разгрузочное отверстие (62) по меньшей мере в одном положении (104). Технический результат заключается в создании загрузочной станции и защитного кейса, имеющих более простую и экономичную конструкцию и, тем не менее, обеспечивающих надежное хранение и безопасную транспортировку ценных предметов. 3 н. и 11 з.п. ф-лы, 12 ил.

1. Загрузочная станция (1) шкафного типа для наполнения защитного кейса (6), служащего для транспортировки ценных предметов (4), в частности банкнот (22), имеющая камеру (8) под кейс, выполненную с возможностью размещения в ней защитного кейса (6), отличающаяся тем, что загрузочная станция (1) содержит загрузочный механизм (2) для наполнения защитного кейса (6), проходящий от наружной стороны загрузочной станции (1) к камере (8) под кейс, а в камере (8) под кейс расположено удерживающее устройство (38) для защитного кейса (6), смонтированное на выдвижной пластине (42), выполненной с возможностью выдвигания из камеры (8) под кейс посредством направляющих, причем выдвижная пластина (42) состоит из первой части (44), которая удерживается в направляющих, и второй части (46), соединенной с первой частью (44) посредством по меньшей мере одного шарнира (48) и выполненной с возможностью поворота относительно первой части (44).

2. Загрузочная станция (1) шкафного типа по п. 1, отличающаяся тем, что загрузочная станция (1) представляет собой приемный банкомат.

3. Загрузочная станция (1) шкафного типа по п. 1 или 2, отличающаяся тем, что загрузочный механизм (2) содержит устройство (20) подачи документов, по меньшей мере на участках проходящее в камеру (8) под кейс.

4. Загрузочная станция (1) шкафного типа по одному из пп. 1-3, отличающаяся тем, что загрузочный механизм (2) по меньшей мере на участках расположен в верхней части (12) корпуса, причем верхняя часть (12) корпуса и камера (8) под кейс имеют различные классы безопасности.

5. Загрузочная станция (1) шкафного типа по одному из пп. 1-4, отличающаяся тем, что в камере (8) под кейс расположено удерживающее устройство (38) со стопорным механизмом (40) для защитного кейса (6) в камере (8) под сейф.

6. Загрузочная станция (1) шкафного типа по п. 5, отличающаяся тем, что удерживающее устройство (38) удерживается с возможностью перемещения в камере (8) под кейс.

7. Загрузочная станция (1) шкафного типа по п. 5 или 6, отличающаяся тем, что удерживающее устройство (38) оснащено устройством (52) считывания для идентификации вставленного защитного кейса (6).

8. Защитный кейс (6) для транспортировки ценных предметов (4), в частности банкнот (22), от загрузочной станции (1) к получателю, имеющий охватываемый корпусом (54) наполняемый объем (62) для размещения в нем ценных предметов (4) и сигнализацию с устройством (63) защиты от манипуляций для обесценивания ценных предметов (4), находящихся в наполняемом объеме (62), отличающийся тем, что защитный кейс (6) снабжен разгрузочным отверстием (70), расположенным на крышке (60), подвижной относительно остальной части корпуса (54), и передвижной пластиной (88), подвижной относительно разгрузочного отверстия (70), причем передвижная пластина (88) расположена на стороне крышки (60), обращенной к наполняемому объему (62), ориентирована параллельно поверхности крышки (60) и закрывает разгрузочное отверстие (70) по меньшей мере в одном положении (104).

9. Защитный кейс (6) по п. 8, отличающийся тем, что по меньшей мере на участках на той стороне корпуса (54), которая обращена от наполняемого объема (62), расположена переходная пластина (74) с отверстием, выровненным с разгрузочным отверстием (70).

10. Защитный кейс (6) по одному из пп. 8, 9, отличающийся тем, что защитный кейс (6) выполнен с возможностью переключения из режима (66) хранения, в котором защитный кейс (6) заблокирован в удерживающем устройстве (38), в переключаемый по времени режим (68) транспортировки.

11. Защитный кейс (6) по п. 10, отличающийся тем, что разгрузочное отверстие (70) по меньшей мере в режиме (68) транспортировки закрыто передвижной пластиной (88).

12. Система (3) для безопасной транспортировки ценных предметов (4), в частности банкнот (22), от загрузочной станции (1) к получателю, содержащая по меньшей мере одну загрузочную станцию (1) по одному из пп. 1-7 и по меньшей мере один защитный кейс (6) по одному из пп. 8-11, выполненный с возможностью размещения в камере (8) под кейс указанной по меньшей мере одной загрузочной станции (1).

13. Система (3) по п. 12, отличающаяся тем, что во вставленном в приемную камеру состоянии разгрузочное отверстие (70) защитного кейса (6) выровнено с выдачным отверстием (29) загрузочного механизма (2).

14. Система (3) по п. 13, отличающаяся тем, что при защитном кейсе (6), размещенном в камере (8) под кейс, переходная пластина (74) удерживается на загрузочном механизме (2).
