СПОСОБ ФОРМИРОВАНИЯ ПОЛОЙ СТЕНЫ АДДИТИВНЫМ МЕТОДОМ Российский патент 2025 года по МПК E04B2/84 B33Y10/00

Техническое решение относится к строительным элементам для сооружения зданий, в частности характеризуемым аддитивным способом производства.

Известен способ аддитивного производства в строительстве [Способ аддитивного производства в строительстве; патент на изобретение №2789220, опубл. 31.01.2023], включающий приготовление бетонной смеси, выдавливание ее в виде пластичного филамента через раздаточную головку принтера и послойную укладку в проектное положение.

Недостатком данного способа является то, что при использовании технологии послойной укладки бетонной смеси формирование углов здания выполняется в виде скругления, что приводит к округленному профилю углов.

Известен способ 3D-печати бетоном [Способ 3D-печати бетоном; патент на изобретение №2795632; опубл. 05.05.2023], включающий приготовление бетонной смеси, выдавливание ее в виде пластичного филамента через раздаточную головку принтера и укладку в проектное положение.

Недостатком данного способа является то, что при использовании технологии послойной укладки бетонной смеси формирование углов здания выполняется в виде скругления, что приводит к округленному профилю углов.

Известен способ возведения армированной бетонной стены, являющийся наиболее близким аналогом [Способ возведения армированной бетонной стены на 3D-принтере; патент на изобретение №2725716; опубл. 03.07.2020], по которому послойно экструдируют через сопло строительного 3D-принтера пластичный раствор искусственного каменного материала с образованием внешнего и внутреннего слоев стены, стену армируют и заполняют полость между внешней и внутренней слоями стены теплоизолирующим материалом.

Недостатком данного способа является то, что при использовании технологии послойной укладки бетонной смеси с помощью строительного 3D-принтера формирование углов здания выполняется в виде скругления, что приводит к округленному профилю углов.

Технический результат заключается в обеспечении возможности формирования внутренних углов стен аддитивным методом без скруглений.

Технический результат достигается тем, что способ формирования полой стены аддитивным методом, включающий формирование полой стены путем послойной укладки бетонной смеси, выдавливаемой из сопла, отличающийся тем, что в месте формирования внутреннего угла стены при укладке каждого слоя бетонной смеси формируют петлю, обращенную внутрь полости стены, после чего формируют внешнюю сторону полой стены.

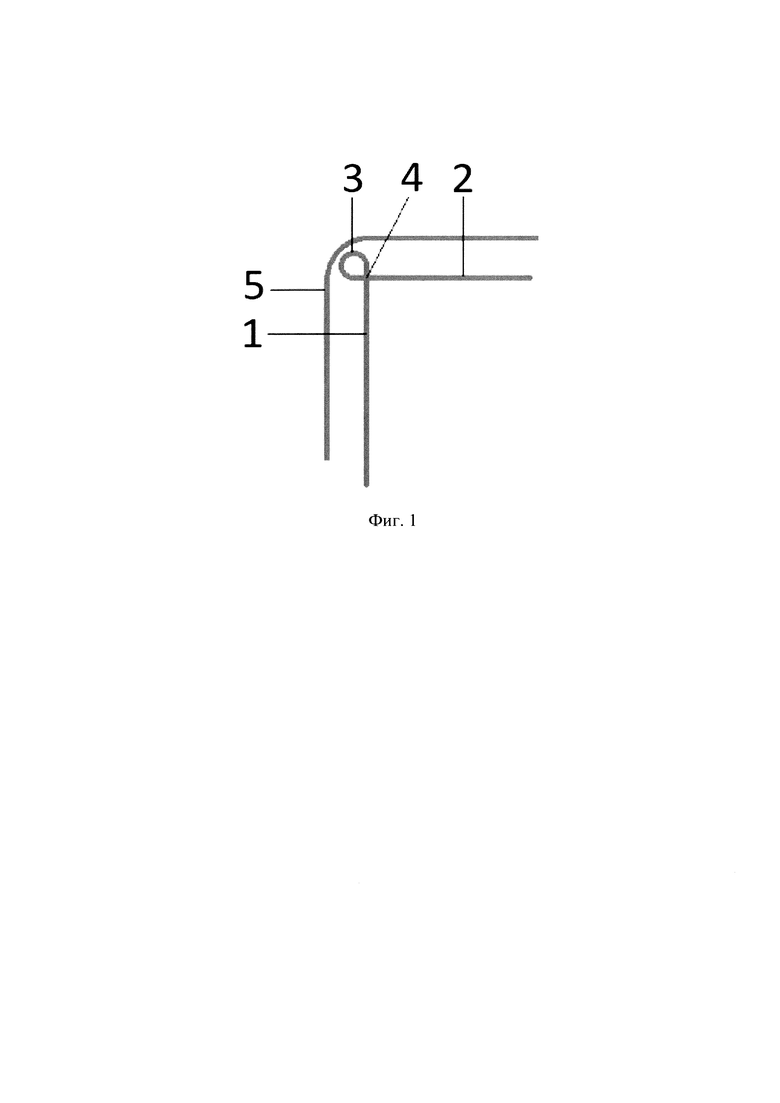

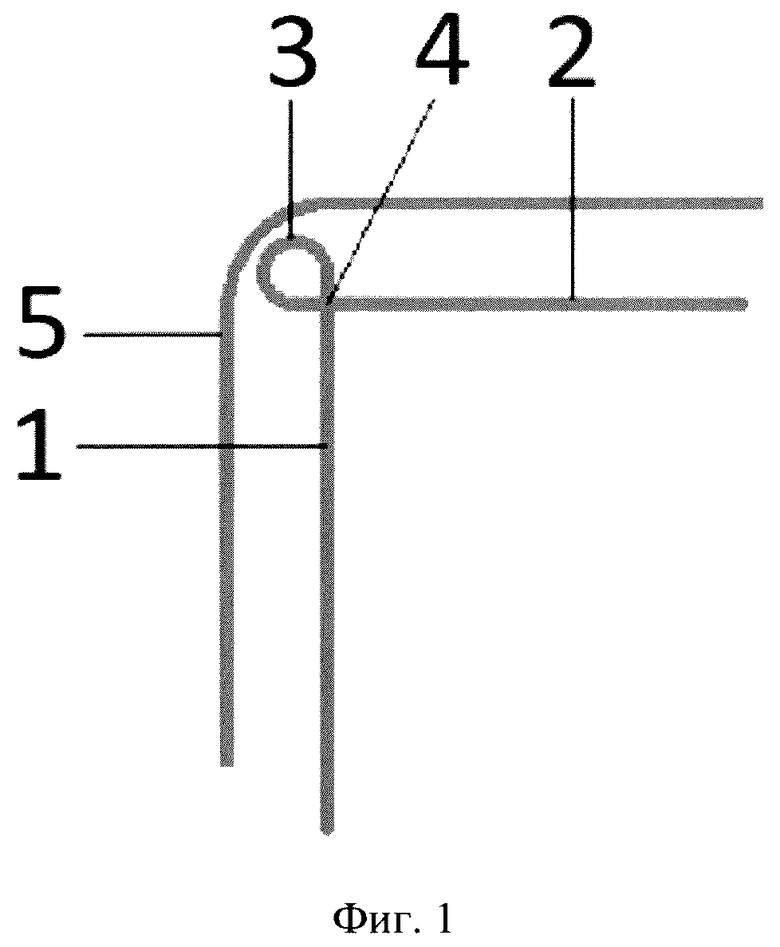

Конструкция полой стены (вид сверху) пояснена на фиг. 1.

Для беспрерывного выполнения внутреннего угла полой стены из бетона аддитивным методом производства при укладке каждого слоя бетонной смеси формируют первую сторону угла 1. Далее в месте предполагаемого угла начинают формирование петли 3, которую в дальнейшем замыкают, тем самым образуя перекрестие 4. Не прерывая движение сопла, формируется вторая сторона угла 2. Таким же способом допустимо формирование дальнейших внутренних углов, входящих в состав стены. По завершении первого слоя бетонной смеси незамедлительно начинают процесс формирования следующего слоя, имеющий точно такой же процесс, как и предыдущий. Во время формирования петли 3 происходит повторное нанесение слоя в зоне перекрестия 4, что приводит к излишнему нанесению материала и возвышению участка. Чтобы этого избежать при формировании зоны перекрестия 4 подачу бетонной смеси уменьшают в 2 раза, что приводит к тому, что при первом проходе (перед формированием петли) через перекрестие 4 образуется первая половина слоя, а при втором проходе (после формирования петли) образуется вторая половина. Так же вместо уменьшения подачи можно увеличить скорость перемещения сопла, таким образом, не придется уменьшать подачу бетонной смеси при формировании перекрестия 4. По завершении формирования внутренней стороны полой стены формируют внешнюю сторону 5 полой стены. Вертикальный элемент, образованный вследствие формирования петли 3, можно использовать для усиления конструкции стены.

За счет образования петли данный способ позволит формировать внутренние углы сооружений аддитивным методом без скруглений. Таким образом можно получать углы 90 градусов, не прибегая к дополнительной обработке стен.

Изобретение относится к строительным элементам для сооружения зданий, в частности характеризуемым аддитивным способом производства. Технический результат заключается в обеспечении возможности формирования внутренних углов стен аддитивным методом без скруглений. Технический результат достигается тем, что способ формирования полой стены аддитивным методом включает формирование полой стены путем послойной укладки бетонной смеси, выдавливаемой из сопла, при этом вначале формируют внутреннюю сторону полой стены таким образом, что в месте формирования внутреннего угла стены при укладке каждого слоя бетонной смеси формируют петлю, обращенную внутрь полости стены, после чего формируют внешнюю сторону полой стены. 1 ил.

Способ формирования полой стены аддитивным методом, включающий формирование полой стены путем послойной укладки бетонной смеси, выдавливаемой из сопла, отличающийся тем, что вначале формируют внутреннюю сторону полой стены таким образом, что в месте формирования внутреннего угла стены при укладке каждого слоя бетонной смеси формируют петлю, обращенную внутрь полости стены, после чего формируют внешнюю сторону полой стены.
