Фильтр тонкой очистки Российский патент 2025 года по МПК B01D29/01

Область техники, к которой относится изобретение

Изобретение относится к области фильтрования, и может быть применено в качестве фильтра для очистки газов или жидкостей, а также для сепарациивключений, отличных по фазовому состоянию от основного фазового состояния фильтруемой среды (далее пробы) (газа от жидкости, жидкости от газа, взвешенных кристаллов от жидкости).

Уровень техники

Помимо отличных фильтрационных свойств современные фильтры должны отвечать следующим важным критериям: простота изготовления, удобство замены фильтрующего элемента, а также возможность визуального контроля состояния фильтрующего элемента.

Из уровня техники известны конструкции фильтров тонкой очистки, имеющих корпус с фильтрующим элементом различных пространственных форм, например, в виде цилиндров (см., например, https://www.buehler-technologies.com/ru/analiticheskaja-tekhnika/filtracija-gaza, https://www.buehler-technologies.com/ru/analiticheskaja-tekhnika/filtracija-gaza/filtr-tonkoi-ochistki-agf-pv-30, RU 162690 U1, опуб. 27.06.2016). Корпуса таких фильтров выполнены прозрачными, что позволяет осуществлять визуальный контроль за состоянием фильтр-элемента. Однако, цилиндрическая форма фильтр-элемента является относительно сложной в изготовлении и замене, влечет за собой усложнение всей конструкции фильтра.

Также из уровня техники известны фильтры тонкой очистки, содержащие корпуса с фильтрующими элементами, выполненными более простой - плоской формы (см. https://www.buehler-technologies.com/ru/analiticheskaja-tekhnika/filtracija-gaza/samoochishchajushchiisja-filtr-waterstop, https://users.neo.registeredsite.com/9/1/7/12114719/assets/CollinsProductsManual_online_FEB06.pdf, https://geniefilters.com/product/tornado-602-cleaning-filter/, CN 201055741 Y, опуб. 07.05.2008). Данные фильтр-элементы плоской формы характеризуются простотой изготовления и замены по сути «в полевых условиях». Однако, у данных фильтров отсутствует возможность визуального контроля за состоянием фильтр-элемента, поскольку корпуса известных фильтров выполнены непрозрачными и без смотровых окон.

Наиболее близким аналогом, принятым за прототип, является фильтрующее устройство US-3459307-A, содержащее корпус с двумя крышками, с двумя фильтрующими элементами и двумя уплотнительными кольцами, корпус имеет порты для подачи и отвода нефильтрованной пробы, в крышках выполнены порты для отвода отфильтрованной пробы

Однако, не смотря на функциональные возможности фильтрующего устройства и использование плоского листового фильтрующего элемента, оно характеризуется отсутствием возможности контроля за состоянием фильтрующего элемента.

Технической задачей изобретения является преодоление недостатков существующего уровня техники.

При решении технической задачи изобретением достигается технический результат, заключающийся в упрощении конструкции фильтра тонкой очистки, с обеспечением возможности визуального контроля за состоянием плоского фильтрующего элемента.

Раскрытие сущности изобретения

Фильтр тонкой очистки, содержащий цилиндрический корпус, выполненный с входным, выходным и байпасным портами, фильтрующий элемент, расположенный в корпусе, при этом, согласно изобретению, фильтрующий элемент выполнен из плоского листа фильтровального материала, удерживаемого внутри корпуса прижимной втулкой, поджимаемой через уплотнительное кольцо смотровым стеклом, которое фиксируется в корпусе крышкой, при этом крышка выполнена со смотровым окном.

Крышка имеет отверстия для болтов или выполняется с внутренней/наружной резьбой, а корпус имеет соответствующие резьбовые отверстия для крепления болтов или внутреннюю/наружную резьбу.

В дне цилиндрического корпуса выполнено отверстие канала, связывающего камеру с отфильтрованной средой с выходным портом.

Фильтрующий элемент установлен в корпусе между двух кольцевых прокладок.

Краткое описание сопроводительных фигур

Сущность изобретения может быть дополнительно пояснена неограничивающими примерами, отраженными на сопроводительных фигурах 1-7, где:

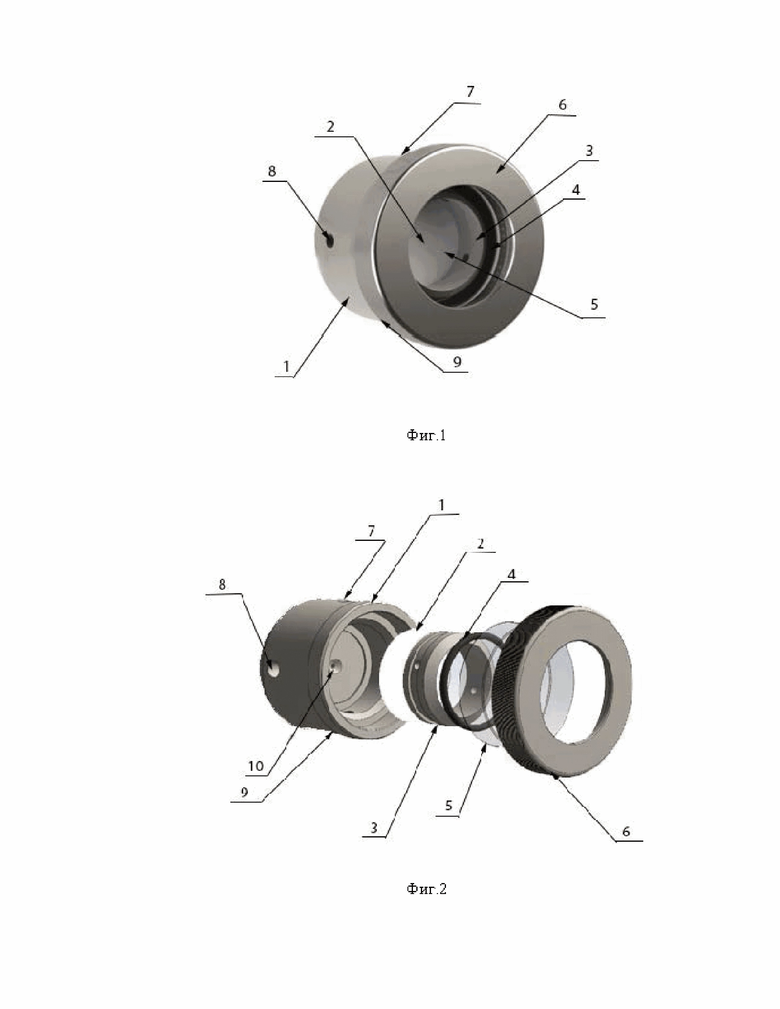

фиг.1 - фильтр тонкой очистки в сборе;

фиг.2 - взрыв-схема фильтра тонкой очистки;

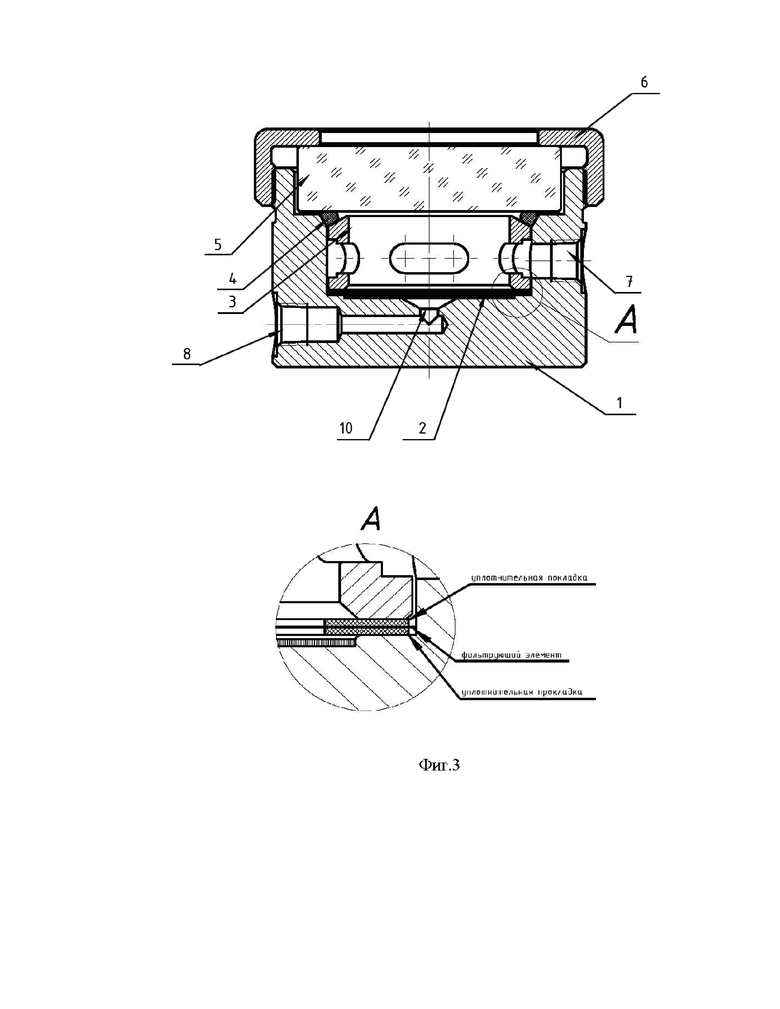

фиг.3 - фильтр тонкой очистки в разрезе вариант резьбового соединения крышки и корпуса;

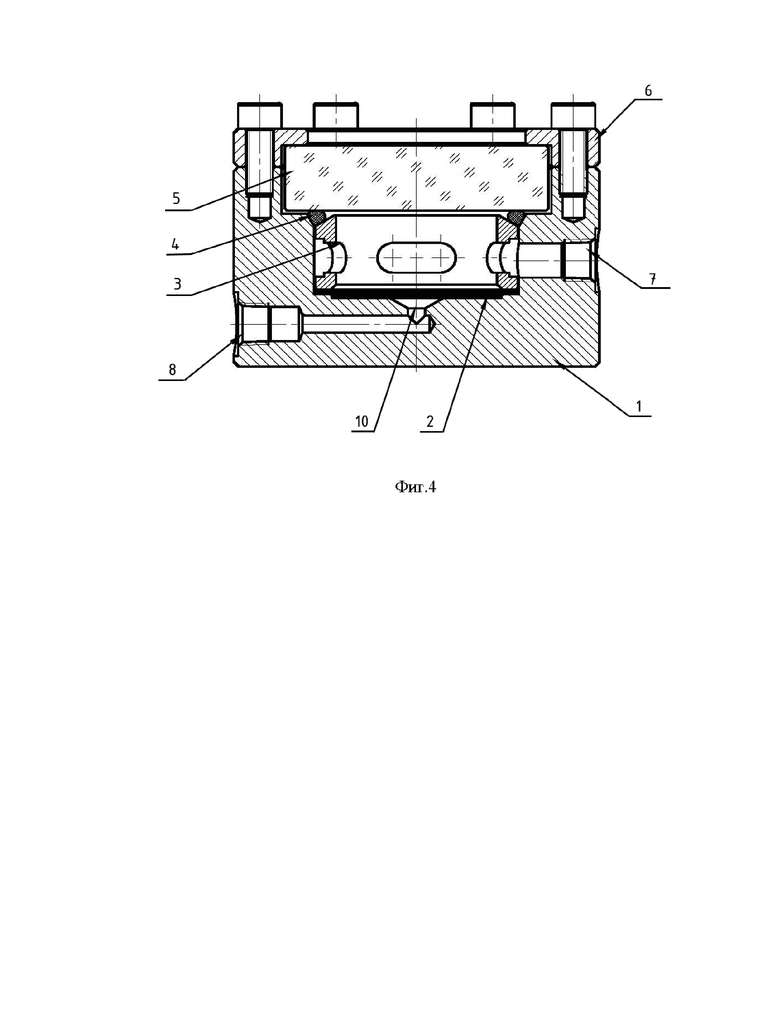

фиг.4 - фильтр тонкой очистки в разрезе вариант болтового соединения крышки и корпуса;

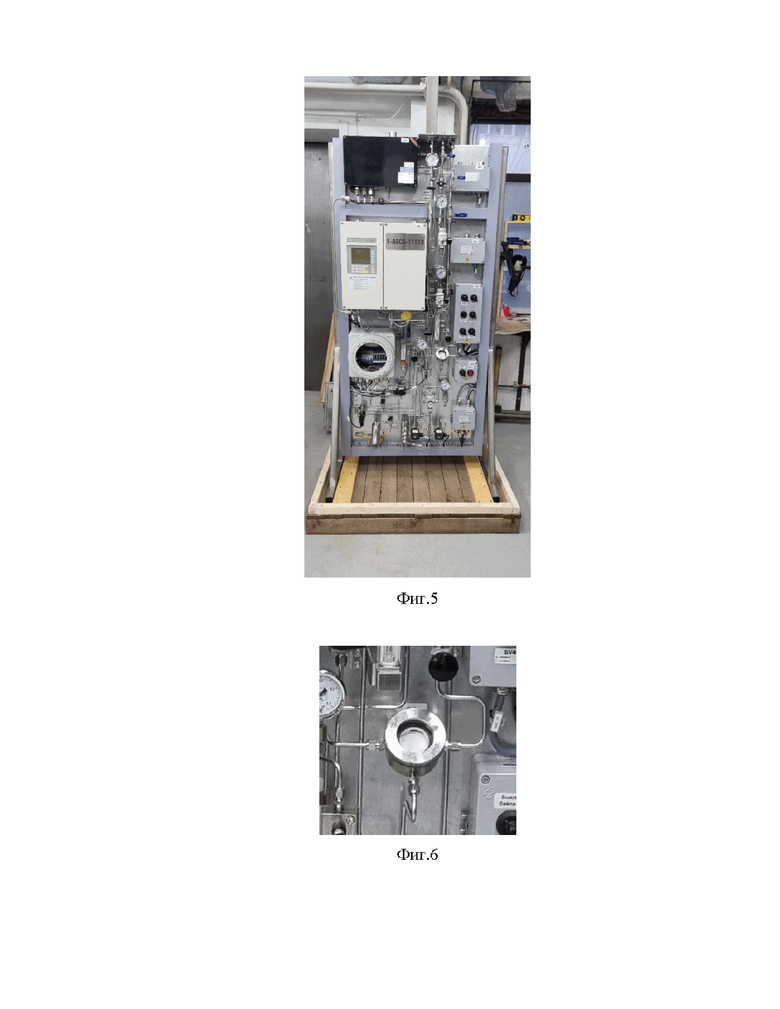

фиг.5 - фото примера монтажа фильтра тонкой очистки;

фиг.6 - приближенное фото монтажа фильтра тонкой очистки;

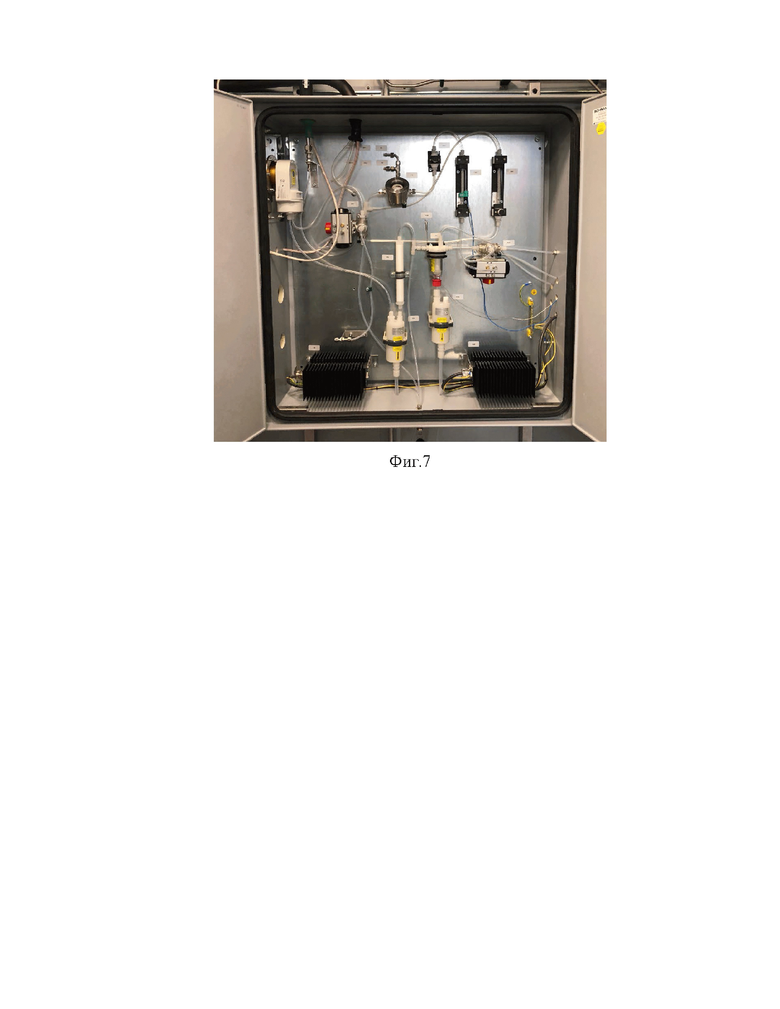

фиг.7 - фото иного примера монтажа фильтра тонкой очистки.

Отдельными позициями обозначены: 1 - корпус фильтра; 2 - фильтрующий элемент; 3 - прижимная втулка; 4 - уплотнительное кольцо; 5 - смотровое окно; 6 - прижимная гайка; 7 - входной порт; 8 - выходной порт; 9 - порт сброса байпаса; 10 - отверстие канала, связывающего выходной порт и камеру с отфильтрованной средой.

Осуществление изобретения

Фильтр тонкой очистки содержит цилиндрический корпус 1. Корпус выполнен, например, в виде стакана, т.е. цилиндра с дном.

Дно корпуса 1 имеет кольцевой выступ, на котором располагают фильтрующий элемент 2, выполненный из плоского листа фильтровального материала.

Фильтрующий элемент 2 прижимается к выступу дна корпуса 1 посредством прижимной втулки 3.

Прижимная втулка 3 удерживается в корпусе 1 посредством прижимной гайки 6, выполненной со смотровым окном.

При этом между прижимной втулкой 3 и прижимной гайкой 6 расположены уплотнительное кольцо 4 и стекло 5 смотрового окна. То есть прижимная гайка 6 выполнена со смотровым окном, а между прижимной гайкой 6 и стеклом 5 смотрового окна расположено уплотнительное кольцо 4.

Прижимная гайка 6 может быть выполнена с внутренней или наружной резьбой, а корпус 1 в зоне присоединения прижимной гайки 6, оснащен, соответственно внешней или внутренней резьбой. Так же, прижимная гайка 6, может иметь отверстия для болтов, а корпус 1 в этом случае имеет соответствующие резьбовые отверстия для крепления (фиг.3 и 4).

В корпусе 1 выполнены технологические отверстия (порты) для присоединения входного фитинга, выходного фитинга и фитинга сброса байпаса.

Плоский фильтрующий элемент 2, зафиксированный на кольцевом выступе дна цилиндрического корпуса 1, делит корпус 1 на камеры с отфильтрованной средой (ограничена плоскостью дна корпуса, плоскостью плоского фильтрующего элемента и кольцевым выступом дна корпуса) и камеру с неотфильтрованной средой.

При этом в дне цилиндрического корпуса 1 выполнено отверстие 10 канала, связывающего камеру с отфильтрованной средой с выходным портом 8.

В качестве среды могут выступать как газы, так и жидкости. При различном положении фильтра в пространстве можно добиться селективного отведения жидкости из газа или газа из жидкости, кристаллов или прочих примесей который могут образовываться в жидкости или газе.

Неограничивающий пример осуществления изобретения.

Фильтр тонкой очистки содержит цилиндрический корпус, выполненный из металлов, пластиков, полимерных или иных материалов, обеспечивающих необходимую прочность изделия и химическую стойкость к фильтруемой среде и ее компонентам.

В корпусе выполнены входной, выходной и байпасный порты.

Фильтрующий элемент, расположенный в корпусе, выполнен из плоского листа фильтровального материала, например, из сетки, фильтровальной бумаги, прессованного или иного листового материала.

Фильтровальный материал зафиксирован на кольцевом выступе дна цилиндрического корпуса прижимной втулкой, выполненной из металлов, пластиков, полимерных или иных материалов, обеспечивающих необходимую прочность изделия и химическую стойкость к фильтруемой среде и ее компонентам.

Прижимная втулка удерживается в корпусе прижимной гайкой, выполненной из металлов, пластиков, полимерных или иных материалов, обеспечивающих необходимую прочность изделия и химическую стойкость к фильтруемой среде и ее компонентам. Крышка имеет отверстия для болтов или выполняется с внутренней/наружной резьбой, а корпус имеет соответствующие резьбовые отверстия для крепления болтов или наружную/внутреннюю резьбу.

Прижимная гайка выполнена со смотровым окном, а между прижимной гайкой и стеклом смотрового окна расположено уплотнительное кольцо.

В дне цилиндрического корпуса выполнено отверстие канала, связывающего камеру с отфильтрованной средой с выходным портом.

На фиг.5-7 показаны конкретные примеры применения предложенного фильтра тонкой очистки.

Вышеприведенное описание с примером осуществления изобретения показывает, что предложенный фильтр тонкой очистки позволяет преодолеть недостатки существующего уровня техники, а также упростить конструкцию фильтра тонкой очистки, выполненного с возможностью визуального контроля за состоянием плоского фильтрующего элемента относительно выбранного прототипа.

Поиск по общедоступным источникам информации показал, что из уровня техники не известна и явным образом не следует вся совокупность признаков предложенного изобретения, в связи с чем изобретение соответствует условиям патентоспособности «новизна» и «изобретательский уровень».

Заявленное изобретение состоит из стандартных для этой области техники материалов и элементов, взаимосвязанных и расположенных определенным образом, то есть может быть использовано в промышленности, ввиду чего изобретение соответствует условию патентоспособности «промышленная применимость».

Следует понимать, что после рассмотрения специалистом приведенного описания с примером осуществления предлагаемого изобретения, для него станут очевидными другие изменения, модификации и варианты реализации изобретения. Таким образом, все подобные изменения, модификации и варианты реализации, а также другие области применения, не имеющие расхождений с сущностью настоящего изобретения, следует считать защищенными настоящим изобретением в объеме прилагаемой формулы.

Изобретение относится к области фильтрования, и может быть применено в качестве фильтра для очистки газов или жидкостей. Фильтр тонкой очистки содержит цилиндрический корпус, выполненный с входным, выходным и байпасным портами, фильтрующий элемент, расположенный в корпусе. Фильтрующий элемент выполнен из плоского листа фильтровального материала, удерживаемого внутри корпуса прижимной втулкой, поджимаемой через уплотнительное кольцо смотровым стеклом, которое фиксируется в корпусе крышкой. При этом крышка выполнена со смотровым окном. Изобретение обеспечивает упрощение конструкции фильтра тонкой очистки, выполненного с возможностью визуального контроля за состоянием плоского фильтр-элемента. 3 з.п. ф-лы, 7 ил.

1. Фильтр тонкой очистки, содержащий цилиндрический корпус, выполненный с входным, выходным и байпасным портами, фильтрующий элемент, расположенный в корпусе, отличающийся тем, что фильтрующий элемент выполнен из плоского листа фильтровального материала, удерживаемого внутри корпуса прижимной втулкой, поджимаемой через уплотнительное кольцо смотровым стеклом, которое фиксируется в корпусе крышкой, при этом крышка выполнена со смотровым окном.

2. Фильтр тонкой очистки по п.1, отличающийся тем, что крышка имеет отверстия для болтов или выполняется с внутренней/наружной резьбой, а корпус имеет соответствующие резьбовые отверстия для крепления болтов или внешнюю/наружную резьбу.

3. Фильтр тонкой очистки по любому из пп.1 или 2, отличающийся тем, что в дне цилиндрического корпуса выполнено отверстие канала, связывающего камеру с отфильтрованной средой с выходным портом.

4. Фильтр тонкой очистки по любому из пп.1-3, отличающийся тем, что фильтрующий элемент установлен в корпусе между двумя кольцевыми прокладками.
