ЖГУТ КРОВООСТАНАВЛИВАЮЩИЙ Российский патент 2025 года по МПК A61B17/132

Изобретение относится к медицинской технике, в частности к устройствам для временной остановки кровотечения из поврежденной конечности, и может быть использовано в снаряжении военнослужащих, спасении раненых в боевых и чрезвычайных ситуациях, в транспортных аптечках для оказания первой помощи и т.п.

К конструкции и изготовлению жгутов кровоостанавливающих всегда нужно относиться с особой серьезностью, поскольку от этого зависит не только здоровье, а зачастую и жизнь потерпевшего.

Из уровня техники известно решение RU 205924 U1, 12.08.2021, раскрывающее жгут кровоостанавливающий типа турникета, содержащий компрессионную ленту в виде плоского рукава, с внешней стороны которой выполнена велькро-поверхность, на одном конце компрессионной ленты закреплена запорная пряжка и площадка, по обеим сторонам площадки выполнены стопорная рамка и рамка с перекладиной, которая неразъемно соединена с двумя обращенными друг к другу полукольцами с промежутком между ними, которые охватывают плоский рукав, образуя фиксатор для воротка, в рукаве компрессионной ленты размещена стропа, закрепленная в свободном конце рукава, а со стороны площадки, размещенной на другом конце рукава, стропа пропущена через прорезь воротка, заведена и выведена через стопорную рамку и закреплена на запорной пряжке, при этом стопорная рамка выполнена с параллельными перекладинами, причем стропа заведена между параллельными перекладинами S-образно.

Недостатком известного устройства является сложность фиксации устройства на конечности (сложность продевания язычка в щель запорной пряжки), ограниченный рабочий диапазон затяжки после фиксации устройства на конечности, то есть невозможность затянуть тесьму на любую длину, сложность изготовления.

Наиболее близким аналогом к заявленному решению является патент RU 2809666 С1, 14.12.2023, принадлежащий автору, раскрывающий жгут кровоостанавливающий, который включает тесьму, на конце которой закреплена пряжка со стопором, выполненным с возможностью проходить сквозь волокна тесьмы при фиксации жгута на конечности,

гибкую опорную площадку, содержащую неподвижно закрепленные на своих концах шлевки, обращенные наружу, через которые продета тесьма,

одна из шлевок включает фиксирующий элемент для фиксации воротка,

при этом тесьма выполнена с возможностью скольжения между шлевками и включает петлю, в основании которой установлена ограничительная шайба, при этом сквозь петлю продет вороток, который зафиксирован заклепкой, проходящей сквозь петлю и вороток, для исключения выпадения воротка из петли.

Недостатком известного устройства является сложность пользования устройством одной рукой, необходимость постоянного подтягивания жгута, ввиду ненадежности тесьмы в месте прокола стопором, которое со временем разбалтывается и вытягивается. При этом повторное использование устройства также затруднено, поскольку в тесьме может образовываться значительное отверстие от вытягивания стопором, не позволяющее повторно зафиксировать пряжку в заданном положении.

Задачей предложенного изобретения является устранение указанных недостатков.

Техническим результатом является обеспечение простой фиксации жгута на конечности любого диаметра без прокола тесьмы с одновременным повышением долговечности устройства.

Данный результат обеспечивается тем, что жгут кровоостанавливающий включает тесьму, на первом конце которой закреплен крючок посредством его основания, связанного с тесьмой, а на втором конце с возможностью скольжения установлена пряжка,

гибкая опорная площадка, содержащая неподвижно закрепленные на своих концах шлевки, через которые продета указанная тесьма, одна из указанных шлевок включает фиксирующий элемент для фиксации воротка,

тесьма между шлевками включает петлю, в основании которой установлена ограничительная шайба, при этом сквозь петлю продет вороток, который с двух сторон от петли содержит разгрузочные шайбы, выполненные с возможностью взаимодействия с ограничительной шайбой для перераспределения нагрузки при упоре ограничительной шайбы в разгрузочные шайбы во время затяжки, а также стопорные кольца, исключающие выпадание воротка из петли,

при этом пряжка включает рамку, выполненную в виде прямоугольного основания с двумя длинными и двумя короткими стенками, где одна из длинных стенок включает проушину, выполненную с возможностью взаимодействия с крючком при фиксации жгута на конечности,

внутри рамки с возможностью перемещения установлен фиксатор, содержащий две пластины, связанные между собой по краям двумя шпильками.

Пластины фиксатора дополнительно соединены торцевым элементом. Фиксирующий элемент выполнен в виде открытой проушины.

Петля образована заклепочным соединением.

Опорная площадка включает индикатор времени наложения жгута.

Индикатор времени наложения жгута выполнен в виде опорной пластины, на которой шарнирно закреплен диск с временным циферблатом.

Подробную конструкцию устройства рассмотрим с учетом прилагаемых чертежей, где

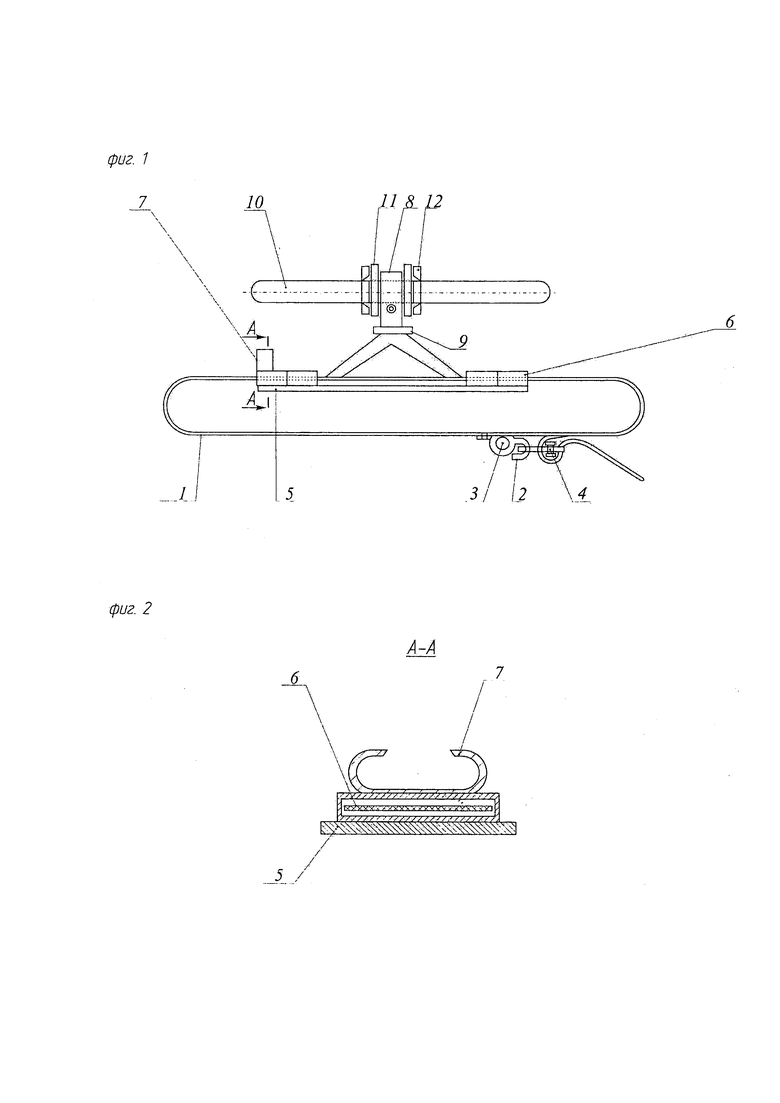

Фиг. 1 - основной вид жгута кровоостанавливающего;

Фиг. 2 - сечение А-А;

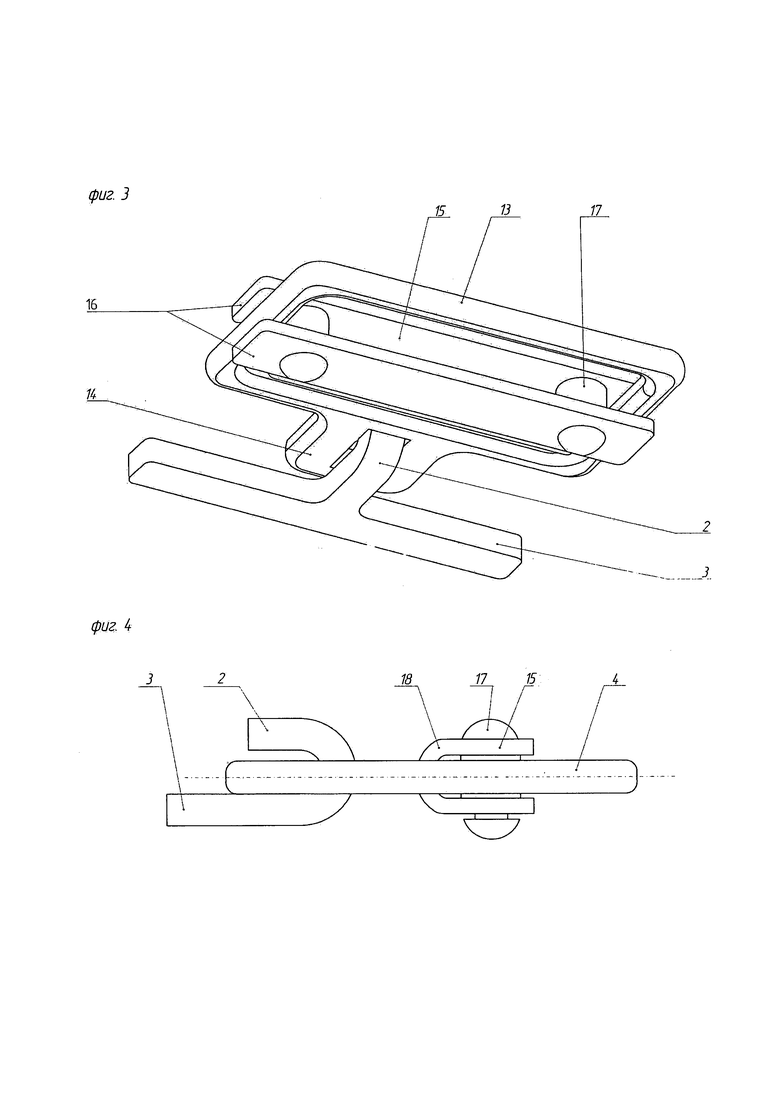

Фиг. 3 - трехмерное изображение пряжки и крючка (вид В);

Фиг. 4 - увеличенный фрагмент пряжки и крючка; где позиция:

1 - тесьма;

2 - крючок;

3 - основание крючка;

4 - пряжка;

5 - гибкая опорная площадка;

6 - шлевка;

7 - фиксирующий элемент;

8 - петля;

9 - ограничительная шайба;

10 - вороток;

11 - разгрузочная шайба;

12 - стопорное кольцо;

13 - рамка;

14 - проушина;

15 - фиксатор;

16 - пластина;

17 - шпилька;

18 - торцевой элемент.

Жгут кровоостанавливающий, выполненный по типу турникета, включает тесьму 1 в виде отрезка. Тесьма 1 может выполняться из различных материалов, при этом быть как эластичной растягивающейся, так и выполняться из нерастягивающегося материала.

На первом конце тесьмы 1 закреплен крючок 2 посредством его основания 3, связанного с тесьмой 1. Основание 3 крючка 2 предпочтительно выполнено в виде стержня, который связан с краем тесьмы 1, например, посредством прошивки тесьмы по краю с образованием кольца, внутри которого заведено основание 3 крючка 2. Либо же основание 3 крючка 2 может быть связано с краем тесьмы иным образом, например посредством болтового соединения, зажимной пластины и пр.

На втором конце с возможностью скольжения и регулировки по длине установлена пряжка 4. Конструктивные особенности пряжки 4 будут описаны ниже в описании.

Жгут кровоостанавливающий также содержит гибкую опорную площадку 5, которая предпочтительно выполняется из аналогичного материала, что и тесьма 1.

Опорная площадка 5 содержит неподвижно закрепленные на своих концах с двух сторон шлевки 6, обращенные наружу, через которые продета указанная тесьма 1. Шлевки 6 должны обеспечивать свободное прохождение в них тесьмы 1 в процессе наложения (затягивания) жгута. После фиксации жгута посредством пряжки 4 и крючка 2 данная конструкция обеспечивает свободное прохождение тесьмы 1 между шлевок 6, тем самым не ограничивая диапазон затяжки и ослабления тесьмы 1, обеспечивая простое затягивание устройства на конечности с высокой точностью затяжки и простоте конструкции. Необходимо подчеркнуть, что наличие шлевок 6, их расположение с наружной стороны гибкой опорной площадки 5 и прохождение тесьмы 1 через данные шлевки 6 исключит излишнее сопротивление при прохождении тесьмы под гибкой опорной площадкой 5.

Предпочтительно снабдить опорную площадку 5 индикатором времени наложения жгута (на фигурах не показан). Индикатор времени наложения жгута может быть выполнен в виде пластины, связанной с опорной площадкой 5, на которой шарнирно закреплен диск с временным циферблатом. Диск вращается под определенным усилием и фиксирует время наложения жгута на конечность.

Одна из указанных шлевок 6 включает фиксирующий элемент 7, который предпочтительно выполняется в виде открытой проушины, позволяющей с легкостью заводить в нее вороток 10 при использовании устройства.

Тесьма 1 между указанными шлевками 6 включает петлю 8, образованную самой тесьмой 1. Данная петля 8 образована путем прошивки или иного способа крепления тесьмы 1 с образованием круговой замкнутой петли 8. Предпочтительно, петлю 8 образовывать заклепочным соединением тесьмы 1. Петля 8 необходима для образования связи с воротком 10, обеспечивающим затяжку гибкой тесьмы 1 при его вращении.

В основании петли 8, то есть чуть ниже места ее скрепления, установлена ограничительная шайба 9. Ограничительная шайба 9 выполняется из металла или прочного пластика. Ограничительная шайба 9 ограничивает закручивание тесьмы 1 выше ее расположения, исключая создание нагрузки на место образования петли 8, где, как правило, происходит разрыв тесьмы 1 при затяжке жгута, поскольку место образования петли 8 ослаблено крепежным соединением (заклепкой, прошивкой и пр.), а также дополнительно создается растягивающее усилие от натяжки петли относительно воротка 10 при кручении воротка 10. Ограничительная шайба 9 снимает и перераспределяет нагрузку ниже ее с самого слабого места устройства в области образования петли 8, тем самым повышая надежность и долговечность устройства при его использовании.

Сквозь петлю 8 продет вороток 10, который с двух сторон от петли содержит разгрузочные шайбы 11, а также зафиксирован стопорными кольцами 12, исключающими выпадение воротка 10 из петли 8. Вороток 10 выполняется в виде стержня и, как правило, изготавливается из металла, поскольку требует создания усилия при наложении жгута при его вращении и должен иметь достаточную прочность. Стопорные кольца 12 выполняются из эластичного или эластично-упругого материала, обеспечивающего посадку на вороток 10 для его неподвижной фиксации в петле 8. Стопорные кольца 12 обеспечивают простую и надежную фиксацию воротка 10 в петле 8 без каких-либо сложных способов фиксации, например в щели воротка (для чего требуется сложная фрезерная обработка щели) или иным образом. Предпочтительно, отверстия стопорных колец 12 имеют поверхность, выполненную со скосом под углом, что упрощает их одевание на вороток 10 и затрудняет их легкое сползание наружу, обеспечивая надежное стопорение воротка 10.

Разгрузочные шайбы 11 выполняются предпочтительно из металла и взаимодействуют при затяжке жгута с ограничительной шайбой 9, которая при затяжке поднимается вверх и упирается в указанные разгрузочные шайбы 11, неподвижно зафиксированные стопорными кольцами 12. Такое взаимодействие разгрузочных шайб 11 с ограничительной шайбой 9 перераспределяет нагрузку ниже петли 8, тем самым обеспечивая повышение надежности и долговечности устройства.

После закручивания воротка 10 на нужное усилие вороток 10 располагается напротив фиксирующего элемента 7 и продевается своим краем в фиксирующий элемент 7, обеспечивая его фиксацию.

Пряжка 4 включает рамку 13, выполненную в виде прямоугольного основания с двумя длинными и двумя короткими стенками. Стенки рамки 13 образуют внутреннее замкнутое отверстие прямоугольной формы. Одна из длинных стенок рамки включает проушину 14, выполненную с возможностью взаимодействия с крючком 2 при фиксации жгута на конечности. Проушина 14 предпочтительно выполняется как единая деталь с длинной стенкой рамки 13, например, как отлитая из пластика стенка с проушиной 14. Однако проушина 14 может также быть выполнена как отдельная деталь и зафиксирована на длинной стенке рамки 13, например приклеена.

Внутри рамки 13 с возможностью перемещения (движение параллельно длинным сторонам рамки 13) установлен фиксатор 15. Фиксатор 15 содержит две пластины 16, одна из которых выступает над рамкой 13, а вторая - под рамкой 13, как изображено на фиг. 3, 4, обеспечивая перемещение фиксатора 15 по коротким сторонам рамки 13, как по рельсам. Две пластины 16 связаны между собой по краям двумя шпильками 17, расположенными внутри рамки 13. Как вариант, пластины 16 фиксатора 15 дополнительно могут быть соединены торцевым элементом 18, связывающим пластины 16 с торца (см. фиг. 4). Торцевой элемент 18, как правило, имеет скругленный профиль, обеспечивая легкое скольжение по нему тесьмы 1 до ее фиксации.

Устройство работает следующим образом:

- жгут кровоостанавливающий накладывается на поврежденную конечность, для чего:

- тесьма 1 оборачивается вокруг конечности,

- свободный конец тесьмы 1 продевается в пряжку 4, для чего тесьма 1 продевается перед фиксатором 15 внутри рамки 13, огибает его и выходит с другой стороны фиксатора 15 внутри рамки 13 и натягивается на нужную длину для смыкания проушины 14 с крючком 2,

- крючок 2 заводится в проушину 14 движением руки. За счет создания натяжения тесьмы 1 фиксатор 15 смещается к краю рамки 13 пряжки 4, обеспечивая зажим тесьмы между рамкой 13 и пластинами 16 фиксатора 15, и жгут фиксируется на конечности, обеспечивая простую фиксацию жгута на конечности любого диаметра, при этом прокола тесьмы не требуется, что также способствует повышению долговечности устройства,

- обеспечивают затяжку тесьмы 1, для чего вращают вороток 10 с разгрузочными шайбами 11, закрепленными стопорными кольцами 12 в петле 8, размещенной между шлевками 6. Тесьма 1 под ограничительной шайбой 9 закручивается, упирается вместе с ограничительной шайбой 9 в разгрузочные шайбы 11, при этом одновременно с этим тесьма 1 скользит между шлевками 6 до остановки кровотечения,

- размещают вороток 10 напротив фиксирующего элемента 7 и фиксируют его неподвижно в нем.

Свободное прохождение тесьмы 1 в шлевках 6 не ограничивает диапазон затяжки и ослабления тесьмы 1, тем самым обеспечивается расширение диапазона длины затяжки тесьмы 1.

Наличие ограничительной шайбы 9 и разгрузочных шайб 11 повышает надежность и долговечность устройства, исключая обрыв тесьмы 1 в нагруженном месте.

Использование стопорных колец 12 упрощает конструкцию устройства, обеспечивают простую и надежную фиксацию воротка 10 в петле 8, при высокой надежности при использовании устройства.

Конструкция узла предварительного зажима в виде пряжки 4 с подвижным фиксатором 15 и крючком 2 обеспечивает простоту фиксации жгута на конечности любого диаметра без прокола тесьмы с одновременным повышением долговечности устройства.

Пример 1

Жгут кровоостанавливающий включает тесьму 1, на первом конце которой закреплен крючок 2 посредством его основания 3, а на втором конце с возможностью скольжения установлена пряжка 4,

гибкая опорная площадка 5 содержит неподвижно закрепленные на своих концах шлевки 6, через которые продета тесьма 1, где одна из указанных шлевок 6 включает фиксирующий элемент 7,

тесьма 1 между шлевками 6 включает петлю 8, в основании которой установлена ограничительная шайба 9,

сквозь петлю 8 продет вороток 10, который с двух сторон от петли 8 содержит разгрузочные шайбы 11, а также стопорные кольца 12,

пряжка 4 включает рамку 13, выполненную в виде прямоугольного основания с двумя длинными и двумя короткими стенками, где одна из длинных стенок включает проушину 14, внутри рамки 13 с возможностью перемещения установлен фиксатор 15, содержащий две пластины 16, связанные между собой по краям двумя шпильками 17.

Пример 2

Жгут кровоостанавливающий включает тесьму 1, на первом конце которой закреплен крючок 2 посредством его основания 3, а на втором конце с возможностью скольжения установлена пряжка 4,

гибкая опорная площадка 5 с индикатором времени наложения жгута, содержит неподвижно закрепленные на своих концах шлевки 6, через которые продета тесьма 1, где одна из указанных шлевок 6 включает фиксирующий элемент 7, выполненный в виде открытой проушины,

тесьма 1 между шлевками 6 включает петлю 8, образованную заклепочным соединением, в основании которой установлена ограничительная шайба 9,

сквозь петлю 8 продет вороток 10, который с двух сторон от петли 8 содержит разгрузочные шайбы 11, а также стопорные кольца 12,

пряжка 4 включает рамку 13, выполненную в виде прямоугольного основания с двумя длинными и двумя короткими стенками, где одна из длинных стенок включает проушину 14,

внутри рамки 13 с возможностью перемещения установлен фиксатор 15, содержащий две пластины 16, связанные между собой по краям двумя шпильками 17,

пластины 16 фиксатора 15 дополнительно соединены торцевым элементом 18.

Предложенное решение обеспечивает достижение заявленного технического результата.

Изобретение относится к медицинской технике, а именно к жгуту кровоостанавливающему. Жгут включает тесьму, на первом конце которой закреплен крючок посредством его основания, связанного с тесьмой, а на втором конце с возможностью скольжения установлена пряжка. Жгут имеет гибкую опорную площадку, содержащую неподвижно закрепленные на своих концах шлевки, через которые продета указанная тесьма. Одна из указанных шлевок включает фиксирующий элемент для фиксации воротка. Тесьма между шлевками включает петлю, в основании которой установлена ограничительная шайба. Сквозь петлю продет вороток, который с двух сторон от петли содержит разгрузочные шайбы, выполненные с возможностью взаимодействия с ограничительной шайбой, для перераспределения нагрузки при упоре ограничительной шайбы в разгрузочные шайбы во время затяжки, а также стопорные кольца, исключающие выпадание воротка из петли. Пряжка включает рамку, выполненную в виде прямоугольного основания с двумя длинными и двумя короткими стенками, где одна из длинных стенок включает проушину, выполненную с возможностью взаимодействия с крючком при фиксации жгута на конечности. Внутри рамки с возможностью перемещения установлен фиксатор, содержащий две пластины, связанные между собой по краям двумя шпильками. Техническим результатом является обеспечение простой фиксации жгута на конечности любого диаметра без прокола тесьмы с одновременным повышением долговечности устройства. 5 з.п. ф-лы, 4 ил.

1. Жгут кровоостанавливающий, характеризующийся тем, что включает тесьму, на первом конце которой закреплен крючок посредством его основания, связанного с тесьмой, а на втором конце с возможностью скольжения установлена пряжка,

гибкую опорную площадку, содержащую неподвижно закрепленные на своих концах шлевки, через которые продета указанная тесьма, одна из указанных шлевок включает фиксирующий элемент для фиксации воротка,

тесьма между шлевками включает петлю, в основании которой установлена ограничительная шайба, при этом сквозь петлю продет вороток, который с двух сторон от петли содержит разгрузочные шайбы, выполненные с возможностью взаимодействия с ограничительной шайбой, для перераспределения нагрузки при упоре ограничительной шайбы в разгрузочные шайбы во время затяжки, а также стопорные кольца, исключающие выпадание воротка из петли,

при этом пряжка включает рамку, выполненную в виде прямоугольного основания с двумя длинными и двумя короткими стенками, где одна из длинных стенок включает проушину, выполненную с возможностью взаимодействия с крючком при фиксации жгута на конечности,

внутри рамки с возможностью перемещения установлен фиксатор, содержащий две пластины, связанные между собой по краям двумя шпильками.

2. Жгут кровоостанавливающий по п. 1, характеризующийся тем, что пластины фиксатора дополнительно соединены торцевым элементом.

3. Жгут кровоостанавливающий по п. 1, характеризующийся тем, что фиксирующий элемент выполнен в виде открытой проушины.

4. Жгут кровоостанавливающий по п. 1, характеризующийся тем, что петля образована заклепочным соединением.

5. Жгут кровоостанавливающий по п. 1, характеризующийся тем, что опорная площадка включает индикатор времени наложения жгута.

6. Жгут кровоостанавливающий по п. 5, характеризующийся тем, что индикатор времени наложения жгута выполнен в виде опорной пластины, на которой шарнирно закреплен диск с временным циферблатом.
