Кровоостанавливающее устройство для крепления на одежде Российский патент 2025 года по МПК A61B17/132

Изобретение относится к медицине, к кровоостанавливающим устройствам (системам экстренной остановки кровотечения), выполненным для их закрепления на/в одежде и/или на внешней защите конечностей. Далее по тексту «жгут», «устройство» или «изобретение».

Из уровня техники известны следующие решения.

Существует решение RU 177274 U1 (опубл. 14.02.2018) кровоостанавливающий жгут, содержащий ленту, корпус механизма натяжения и фиксации ленты.

Недостатками данного решения является длительное время наложения жгута, что приводит к большим потерям крови. Кроме этого, решение громоздко по весу и объему.

Известно решение РФ № 172402 (опубл. 06.07.2017) кровоостанавливающий турникет, который содержит нерастяжимую ленту, на одном конце которой закреплен самозаклинивающийся пружинный замок-петля, пропущенную через U-образную опорную раму и закрепленный на ней разрезной натяжной барабан, приводимый во вращательное движение для создания натяжения ленты рычагом движения, автоматически фиксирующийся в требуемом положении при достижениями требуемой компрессии тканей лентой турникета при помощи храпового механизма блокировки обратного вращения разрезного натяжного барабана.

Недостатки данного аналога: длительное время наложения жгута, сложный, громоздкий рычажно-барабанный механизм, наличие съемных прижимных подушек оправдано в специализированной скорой помощи, но не в полевых условиях.

Из патента США 20080221612 А1 (опубл. 2008.09.11) известна униформа, которая снабжена вшитой в нее, в области рук и ног, системой экстренной остановки кровотечения. Жгуты проходят по каналам с внутренней стороны одежды, затягивающий и фиксирующий механизм примыкает к внутреннему слою одежды через два клапана.

Недостатки: является встроенной и не сменяемой; очень долго закручивать до получения эффекта; требует много точных движений; по ряду описанных причин, не применима для зимней одежды; твердый рычаг закрутки постоянно находится в зоне закрутки, что всегда дискомфортно; без защиты от ущемления на летних и легких формах. Фиксация с внешней одеждой на всем протяжении жгута вынуждает при применении сжимать эту одежду, что существенно увеличивает усилие на рычаг.

Еще одним аналогом является устройство по патенту РФ № 201691 U1 (публикация: 2020.12.28). Кровоостанавливающее устройство, выполненное с возможностью его крепления на спецодежде, которое содержит шнур-ленту, сложенную в виде двух слоев с образованием внутри пространства для конечности, свободные концы шнура-ленты скреплены резинкой и образуют один слой, на другом слое установлены два фастекс-зажима, выполненные с возможностью регулирования размера шнура-ленты в сторону натяжения и блокировкой в обратную сторону, а при этом все элементы зафиксированы на тканевом полотне.

Недостатком указанного аналога является общеизвестный факт о невозможности либо крайней затруднительности натягивающем движением руки за шнур-ленту передавить магистральные сосуды, особенно на бедре, однако этот метод широко практикуется с целью пережатия поверхностных вен для венепункции.

Известное из полезной модели РФ 207732 U1 (опубл. 2021.11.12) решение с возможностью закрепления в спецодежде, состоящее из корпуса, стоппера со стальной пружиной, шестеренки натяжителя, штифта, крышки корпуса, опорной платформы, вертлюжки, стропной ленты, стягивающей ленты и др., пришиваемой к одежде.

Недостатками данного решения являются: громоздко по весу и объему; не снимаем; рычаг для закрутки мал и не даст усилия на нижних конечностях даже в летней форме, а для зимней и демисезонной тем более.

Еще один аналог, США 7604651 Б1 (публикация 2009.10.20), техническое решение со вшитым в чехле поверх одежды жгутом, который натягивается за рукоятку под 90 градусов от поверхности конечности.

Недостатки: не у каждого человека хватит сил остановить артериальное кровотечение даже на плече таким способом, а тем более на бедре, будучи даже в летней одежде; не снимаемый; тратятся усилия на сжатие всей формы.

Аналог WO 2023021308 А1 (опубл. 2023.02.23). Техническое решение интегрированного в одежду жгута, расположенного в кольцевых швах кармана, эффект сжатия создается путем скручивания жгута.

Недостатки: требуется длительно скручивать жгут для получения эффекта; одежда сжимается вместе со стропой, что для летней одежды не критично, но для зимней и специальной создает дополнительные существенные усилия.

Ближайшим аналогом является США 8465514 Б1 (опубл. 18.06.2013). Униформа, которая снабжена вшитой в нее, в области рук и ног, системой экстренной остановки кровотечения. Жгуты проходят по окружным замкнутым каналам, фиксированным по периметру к внутренней стороне одежды. Механизм затяжки и крепления фиксирован к внутреннему слою одежды, с наружной его стороны, с доступом снаружи через портал в одежде. Затягивающий механизм состоит из двух воротков для закрутки: первый плоский, зафиксированный на жгутовой ленте для закрутки, расположен в портале одежды, называется «механизм затяжки и крепления», второй съемный, хранится отдельно, называется «рычаг или стержень». Фиксация механизма затяжки происходит в портале одежды. Оборот механизма затяжки кратен 180 градусам.

Недостатки ближайшего аналога: жгут не съемный; закрутка является длительным процессом пережатия магистральных сосудов, если лента жгута предварительно не прижата к телу; закручивание ленты с высокой степенью вероятности защемит кожу и ткани под закруткой, что крайне болезненно; при закручивании сминается вся верхняя одежда, что существенно увеличивает усилие на рычаг; фиксация кратна обороту в 180 градусов, что чревато дополнительной необоснованной болью и травматизацией тканей.

Технической проблемой является создание кровоостанавливающего устройства с возможностью применения на/в одежде из любых видов тканей, в том числе из многослойных, плотных, для любого сезона; с возможностью применения на защищенных броне пластинами плечах и бедрах; быстро съемного/одеваемого, с возможностью самостоятельно переставить с одной одежды на другую; минимизация времени эффективного наложения жгута; возможность наложить одной рукой; ремонтопригодность в полевых условиях.

Раскрытие сущности изобретения

Устройство состоит из следующих функциональных частей: стягивающей части и вспомогательной.

Стягивающая часть состоит из механизма затяжки, съемного воротка, далее «вороток» и ленты или шнура, далее «тесьма».

Механизм затяжки состоит из самозатягивающегося замка, далее «замок», площадки с направляющими отверстиями для тесьмы, далее «площадка», вороткового кольца.

Вспомогательная часть состоит из фиксаторов воротка, далее «фиксатор», направляющих тесьму, далее «направляющие»; защитного клапана, клапанов технических отверстий.

Чертежи:

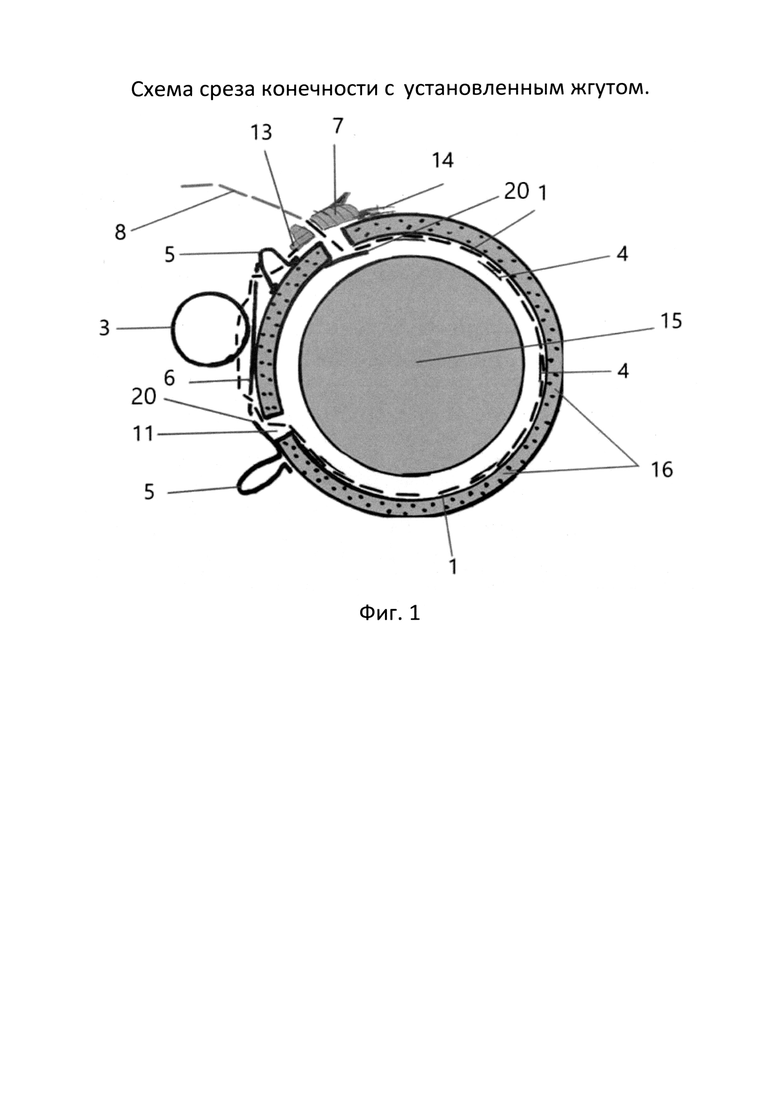

Фиг. 1. Схема среза конечности с установленным жгутом.

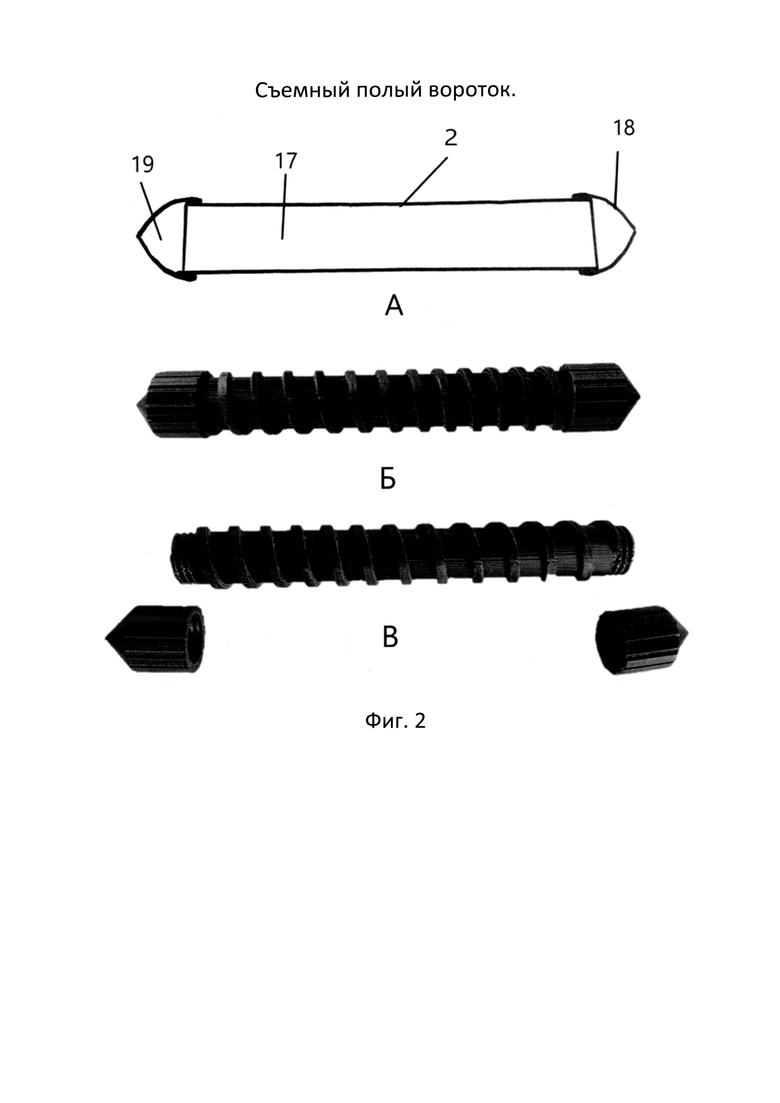

Фиг. 2. Съемный полый вороток.

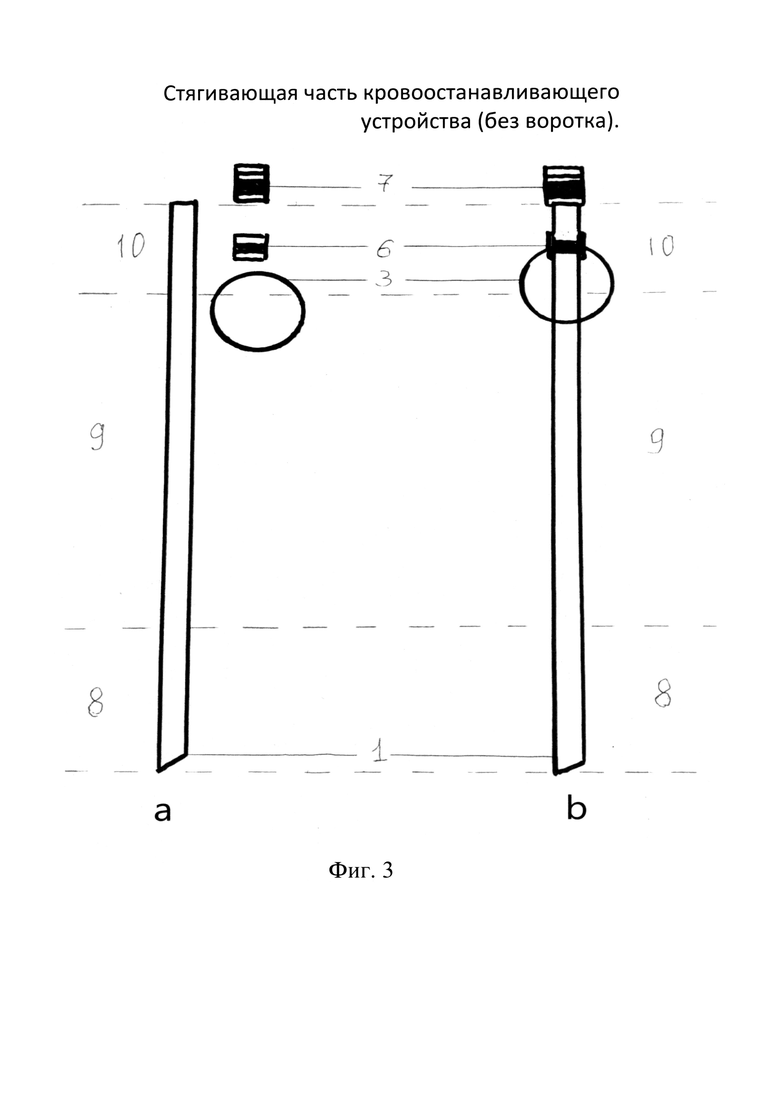

Фиг. 3. Стягивающая часть кровоостанавливающего устройства (без воротка).

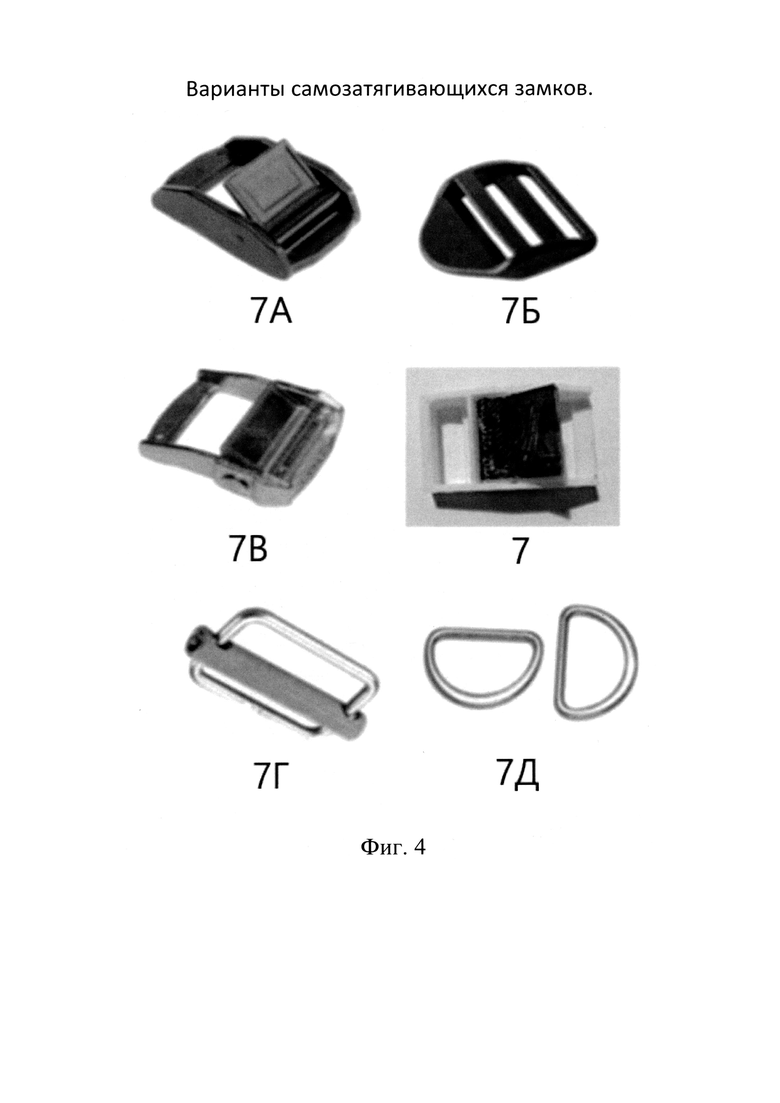

Фиг. 4. Варианты самозатягивающихся замков.

Фиг. 5. Примеры встроенного замка в зимнюю форму в области плеча и бедра.

Конструктивные элементы кровоостанавливающего устройства:

1. Тесьма (Фиг. 1) располагается вокруг «Конечности с одним зафиксированным концом» на перекладине (13) замка (7) и вторым свободным (вытяжным) (8), проходящим через рабочую зону замка (7).

Тесьма (Фиг. 3) состоит из 3-х функциональных частей/зон: зоны закрутки (10), зоны натяжения (9) и вытяжного конца (8). В зоне закрутки (10) на тесьме фиксируется площадка (6) и воротковое кольцо (3). Зона закрутки и вытяжной конец находятся на наружной стороне одежды. Зона натяжения крепится с внутренней стороны верхней одежды.

Размеры тесьмы: в варианте ленты ширина от 8 мм до 30 мм, в варианте шнура диаметр от 5 мм до 13 мм. Тесьма выполнена из не растяжимого материала типа капрон, нейлон и других современных и перспективных материалов.

У жгута тесьма фиксируется за переднюю перекладину замка (Фиг. 4, 7), если считать передней частью замка его рабочую зону. У ряда готовых конструкций самозатягивающихся замков (Фиг. 4, 7Б, 7Г, 7Д) фиксировать тесьму возможно только за заднюю перекладину замка. При невозможности зафиксировать тесьму на замке ее фиксируют к наружной ткани верхней одежды в районе замка (Фиг. 4, 7А, 7 В).

Наряду с лентой возможно применение шнура. Основное отличие будет заключаться в иной конструкции самозатягивающихся замков, как вариант, это применение замков типа эксцентриковых зажимов для веревки и др.

2. Вороток (Фиг. 2). Съемный вороток применяется для закручивания тесьмы через воротковое кольцо (Фиг. 1 и Фиг. 3, 3) и хранится вне применения отдельно на одежде в индивидуальной или иной укладке.

Фиг. 2. Съемный полый вороток. Позиция А. Схема воротка без спиралеобразной рельефной резьбы на внешней стороне. Позиции Б и В. Съемный полый вороток со спиралеобразной рельефной резьбой на внешней стороне в собранном виде и с открученными пробками.

Изобретение позволяет применять два вида фиксаторов: петли и клипсы с крепежами. Для каждого из видов фиксаторов используется свой вид воротка: для петли применяется вороток со спиралеобразной рельефной резьбой на внешней стороне, а для клипс-крепежей применяется вороток без спиралеобразной рельефной резьбы на внешней стороне.

Вороток со спиралеобразной рельефной резьбой на внешней стороне применяется в случаях, когда в качестве фиксаторов используются петли из не растяжимого материала (Фиг. 1, 5). Рельефная резьба позволяет вкручивать вороток в петлю движением воротка вокруг собственной оси, с опорой на воротковое кольцо, на глубину, которая надежно фиксирует вороток в петле. Обратным движением вороток выкручивается.

Вороток без рельефной резьбы на внешней стороне применяется в случаях, когда в качестве фиксаторов используются различные варианты крепежей, клипс, опор, зажимов и т.д.

Вороток может состоять из нескольких частей (Фиг. 2): иметь полое тело с резьбой на торцах под пробки и пробки. 17 - полое тело воротка. 18 - пробка с внутренней резьбой. 19 - полость в пробке после закручивания. При этом в пробке после закручивания остается полость глубиной от 8 до 15 мм (19), позволяющее вложенному предмету или упаковке на 8-15 мм выступать из капсулы воротка, что в свою очередь обеспечивает удобное извлечение содержимого с любой стороны воротка, после откручивания пробки. Полость предназначена для хранения средств само и взаимопомощи (ампула, шприц, гемостатик и т.п.).

Как вариант, вороток может быть цельным без полости или облегченным со сквозной полостью.

Съемный вороток на одежде хранится отдельно от механизма затяжки и тесьмы в укладке, в месте легкодоступном обеими руками. Съемные воротки могут различаться по длине и диаметру, что определяется объемными характеристиками медицинского средства, которое в него закладывается. Воротки не должны быть короче 13 мм и тоньше 8 мм, что обусловлено необходимым эффективным усилием рычага и надежностью фиксации в кисти. Вороток не должен быть длиннее 250 мм и толще 30 мм из-за громоздкости.

Существует вариант применения устройства с несъемным воротком, зафиксированным на тесьме тем или иным известным способом, например, через прорезь в воротке.

3. Воротковое кольцо (Фиг. 1 и Фиг. 3, 3) фиксируется в центре зоны закрутки тесьмы (Фиг. 3, 10). Изготовляется предпочтительно из ударопрочного легкого пластика, композитных материалов, металлов и их сплавов, иных современных и перспективных материалов, а также может быть сформирован из тесьмы жгута.

Через воротковое кольцо воротком жгут докручивается до пережатия магистральных сосудов.

4. Направляющие (Фиг. 1, 4) выполнены с возможностью установки на внутренней стороне одежды, в просвете которых проходит тесьма. Направляющие фиксированы краями к одежде и выполнены из тянущихся и эластичных материалов типа резинки, как вариант, бельевая. В качестве направляющей тесьмы может использоваться рукав, лента, петля.

На летних, облегченных одеждах из легко сминающихся тканей направляющие тесьму могут находиться на внешней поверхности одежды.

5. Фиксатор воротка (Фиг. 1, 5) расположен в районе зоны закрутки (Фиг. 3, 10) в количестве от одного и более. Рекомендуется крепить фиксаторы на расстоянии от 4 до 9 см от точки фиксации съемного воротка. Количество необходимых фиксаторов пользователь может определять самостоятельно.

Пояснение. Примеры: если закрепить один фиксатор, то для фиксации воротка потребуется оборот, равный 180 градусов; если закрепить 2 фиксатора под 90 градусов к основанию вороткового кольца, то для фиксации воротка достаточно оборота в 90 градусов; если закрепить 3 фиксатора под 60 градусов к воротковому кольцу, то зафиксировать вороток можно будет на каждом повороте воротка в 60 градусов и т.д.

Фиксатор в виде петли шириной от 3 до 15 мм изготавливается из нетянущейся ленты.

Для фиксаторов в виде различных клипса, крепежей, опор, зажимов и т.д. со штатными фиксаторами, замками или без таковых, аналогичные тем, что применяются для крепления воротков турникетных жгутов, пластиковых труб, кабелей, а также иные изделия подходящих под фиксирующую вороток функцию, используется вороток без спиралеобразной резьбы (Фиг. 2, А). Клипса, крепежи могут дополняться VELCRO, которое контрольно закрывает отверстие, после укладки воротка в крепеж, препятствуя его несанкционированному выпадению. Аналогичным образом VELCRO подстраховывает фиксацию воротка в жгутах-турникетах типа Ket.

6. Площадка с направляющими отверстиями (Фиг. 1 и Фиг. 3, 6) для тесьмы в центре зоны закрутки (10) с зафиксированным в образовавшейся петле вороткового кольца (3). Площадка имеет не менее двух прорезей для тесьмы, подводя тесьму к воротковому кольцу и создавая механическое препятствие между местом закрутки и нижележащими тканями. Между площадкой и замком должно сохраняться расстояние, обеспечивающее выбор тесьмы, гарантирующей пережатие магистральных сосудов. Площадка может крепиться к поверхности одежды разными способами, например, на VELCRO.

Площадка актуальна для летней и демисезонной одежды, т.к. предотвращает защемление кожи и подлежащих тканей при закручивании. На многослойной, плотной одежде из материалов с ограниченной гибкостью, например, защищающих от осколков и рикошетов, зимней одежде, на бронепластинах, прикрывающих плечи и бедра, где минимальна или отсутствует угроза защемления кожи при закрутке, площадка может отсутствовать.

7. Самозатягивающийся замок (Фиг. 1, Фиг. 3, 7; Фиг. 4, 7А, 7Б, 7В, 7, 7Г, 7Д). Изобретение предоставляет возможность применения различных готовых видов самозатягивающихся замков для лент, некоторые из которых показаны на Фиг. 4. Для шнуров используются разные варианты самозатягивающихся замков для веревки, троса, например, типа эксцентрикового зажима для шнуров, из них как вариант, бэйсик (basic).

Варианты готовых замков различаются по конструкции, материалам, весу, что позволяет их использовать под разные условия эксплуатации.

Примеры:

1. Алюминиевый замок кулачкового типа весит 25-40 грамм (Фиг. 4, 7 В), а пластмассовый самозатягивающийся замок (Фиг. 4,7Б) весит 3-4 грамма, разница в весе критически важна для летней одежды;

2. У изделий с кулачковым запором (Фиг. 4, 7А, 7В, 7) движение вытяжного конца тесьмы должно быть в сторону зоны закрутки, а у изделий Фиг. 4, 7Б, 7Г, 7Д в противоположную сторону от зоны закрутки и др. особенности эксплуатации различных конструкций замков.

Здесь и далее описано применение конкретного замка кулачкового типа, конструктивно отличающегося от замков (Фиг. 4, 7А, 7В) наличием спереди, перед рабочей зоной, перекладины (Фиг. 4, 7) для тесьмы.

Преимуществом данной конструкции замка являются удобство работы с ним: открытая передняя перекладина для фиксации тесьмы, удобная задняя перекладина для фиксации замка к одежде одним из многочисленных способов, например, петлей с пуговицей, зажимом, стяжкой или VELCRO как на Фиг. 5, А.

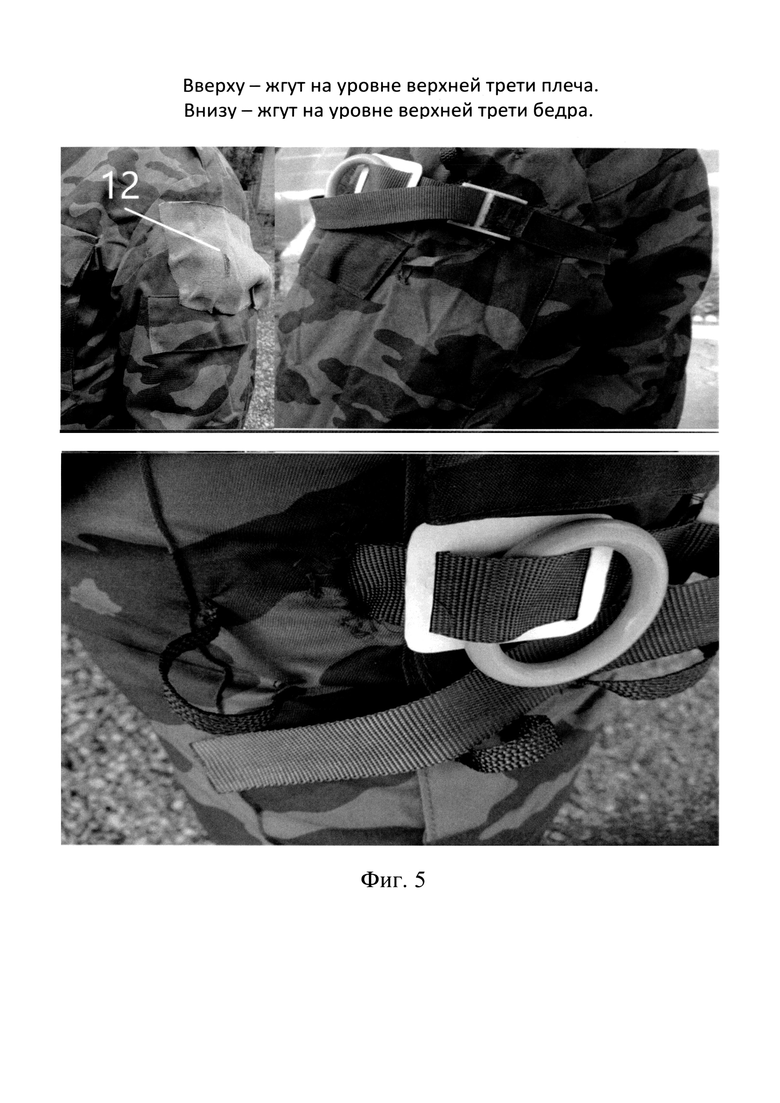

Фиг. 5: А. Пример жгута на уровне верхней трети плеча на военном зимнем обмундировании. Виден самозатягивающийся замок с выходящим из него натяжным концом тесьмы и фиксация замка к форме с помощью VELCRO. Б. Жгут на уровне верхней трети бедра на военном зимнем обмундировании. Слева направо: техническое отверстие с уходящей на внутреннюю строну обмундирования тесьмой, площадка с воротковым кольцом, ниже вытяжной конец тесьмы и видны три фиксатора для воротка в виде петли.

Замок и вороток предпочтительно изготовлены из ударопрочного легкого пластика, композитных материалов, металлов и их сплавов, иных современных и перспективных материалов, подходящих по износостойкости и прочности.

Самозатягивающийся замок (Фиг. 1, 7) является единственной стягивающей частью жгута, стационарно зафиксированного к верхней одежде (Фиг. 1, 14) (петлей с пуговицей, VELCRO или иными способами). На перекладине (13) замка (7) фиксируется тесьма (1). Соответственно, вся стягивающая часть жгута фиксируется в 1 точке на одежде, что позволяет оперативно устанавливать, удалять или ремонтировать устройство.

Благодаря расположению механизма затяжки на наружной стороне многослойной одежды, а стягивающей части внутри, изобретение позволяет эффективно остановить кровообращение на конечностях, защищенных, например, броневыми пластинами. Технические отверстия формируются в тканевой основе защиты либо в пластине брони.

8. Вытяжной конец (Фиг. 1, Фиг. 3, 8) тесьмы выходит из рабочей зоны самозатягивающегося замка (7), предназначен для первичного натяжения тесьмы вокруг конечности. Может оснащаться приспособлениями для удобства натяжения (петли, фиксаторы для пальцев, кисти и др.).

9. Зона натяжения тесьмы (Фиг. 3, 9) начинается от зоны закрутки (10) до самозатягивающегося замка (7), проходит по внутренней стороне верхней одежды, где фиксируется в просвете направляющих петель, ленты или рукава из тянущихся эластичных материалов.

10. Зона закрутки тесьмы (Фиг. 3, 10) крепится к замку (7) тем или иным способом, а при невозможности крепления к самозатягивающемуся замку фиксируется к наружной ткани верхней одежды. Усилена шнуром и/или лентой. С другой стороны, зона закрутки тесьмы переходит в зону натяжения (9). Может частично заходить на внутреннюю поверхность верхней одежды.

11. Технические отверстия (Фиг. 1, 11) в одежде служит для входа и выхода тесьмы с наружной поверхности одежды на внутреннюю и обратно, могут быть прикрыты техническими клапанами с наружной и внутренней стороны.

12. Клапан защитный (Фиг. 5, 12) прикрывает механизм затяжки жгута, находящийся на поверхности одежды, от неблагоприятного воздействия окружающей среды (пыль, возможных зацепов и др.). Фиксируется на одежде одним из общепринятых способов в съемном и в несъемном вариантах.

13. Перекладина самозатягивающегося замка для фиксации тесьмы.

14. Перекладина самозатягивающегося замка для фиксации к одежде VELCRO.

15. Срез конечности.

16. Верхняя одежда/спецодежда.

20. Технический клапан. Предназначен для предотвращения попадания влаги с осадками через отверстия, потери тепла зимой.

Подготовка изделия к работе:

Жгут встраивается в одежду в области верхней трети плеча и бедра, при этом зона закрутки расположена на передненаружной стороне в удобном для использования месте. В тексте описывается подготовка к работе варианта с использованием самозатягивающегося замка (Фиг. 4 ,7). У других готовых типов самозатягивающихся замков (Фиг. 4), в связи с их конструктивными особенностями, порядок подготовки к применению и применение может несколько отличаться, при сохранении общих принципов.

Конец тесьмы зоны закрутки (Фиг. 3, 10) крепится спереди к перекладине (13) самозатягивающегося замка (7). Замок фиксируется к одежде одним из многочисленных способов, например VELCRO, ремешком и др. На тесьму заводится площадка с направляющими отверстиями (6) для тесьмы, в образовавшейся петле находится воротковое кольцо (3). Далее тесьма, через техническое отверстие (11) в одежде, заводится на внутреннюю поверхность одежды, где подвижно фиксируется направляющими (4) с внутренней стороны одежды вокруг конечности. Выходит на наружную сторону формы в проекции самозатягивающегося замка (7) через техническое отверстие (11). Далее проходит через рабочую зону самозатягивающегося замка. Тесьма после замка называется вытяжным концом и служит для первичного натяжения жгута.

Далее регулируется длина зоны натяжения, чтобы тесьма не была ослабленной или не натягивала направляющие, а была ими прижата к внутренней поверхности наружной одежды. Жгут готов к работе.

Для снятия стягивающей части жгута с одежды достаточно отстегнуть замок от одежды, нажать на язычок замка и выбрать вытяжной конец из рабочей зоны в обратном направлении (в сторону технического отверстия в одежде под замком). Вытянуть тесьму из направляющих петель, взявшись за самозатягивающийся замок. Процедура занимает не больше минуты.

Принцип работы системы заключается в последовательности действий.

Кратко: А. Рывком вытягивается вытяжной конец жгута. Б. Докручивается тесьма воротком. В. Фиксируется вороток.

Подробнее:

A. Одной рукой резким и сильным движением вытягивается вытяжной конец (Фиг. 3, 8) тесьмы, выступающий из рабочей части замка (Фиг. 1, 7), что позволяет тесьме плотно прижать ткани одежды, находящиеся под верхней формой по всему периметру конечности. Сама верхняя одежда не сминается, т.к. сокращение зоны натяжения (Фиг. 3, 9) происходит за счет растяжения тянущихся эластичных направляющих (Фиг. 1, 4).

Самозатягивающийся замок (7) препятствует возвращению тесьмы (1) в исходное положение.

Б. Той же рукой достается съемный вороток (Фиг. 2) из укладки и заводится в воротковое кольцо (3). Закручивается кольцо по часовой или против часовой стрелки, до пережатия магистральных сосудов.

B. Той же рукой любой из концов воротка (2) заводится в ближайший по ходу фиксатор (Фиг. 1, 5) и в зависимости от типа фиксатора и воротка закрепляется 2 вариантами:

- вороток со спиралеобразной рельефной резьбой на внешней стороне (Фиг. 2, Б) круговыми движениями вдоль своей оси вводится в фиксатор, сформированный петлей, на глубину, достаточную для гарантированной фиксации воротка в петле (Фиг. 1, 5);

- вороток без рельефной резьбы на внешней стороне заводится и вдавливается в ближайшую по ходу клипсу/крепеж. При наличии штатного фиксатора закрепляется им и контрольно фиксируется VELCRO, закрывая выходное отверстие, препятствуя несанкционированному выпадению воротка.

Д. Для ослабления/снятия жгута производятся действия в обратном направлении и последовательности. У моделей замка типа (Фиг. 4, 7А, 7В, 7) присутствует язычок, при нажатии на который разблокируется рабочая зона замка для выведения тесьмы и снятии остаточной компрессии жгута.

Наложение жгута одной рукой на плечо или бедро при самопомощи не требует каких-либо дополнительных движений другими частями тела, что важно в замкнутом пространстве (автомобиль, бронетехника).

Для самостоятельной установки жгута достаточно инструкции с рекомендациями по оптимальному размещению на одежде, комплекта жгута, режущего инструмента, иголки с ниткой. Жгут можно собрать самостоятельно, приобретя все составляющие в магазинах фурнитуры и/или тканях. Перестановка с одной одежды на другую проста и интуитивно понятна.

Техническим результатом изобретения является расширение арсенала кровеостанавливающих средств, которое проявляется в:

- возможности применения на/в одежде из любых видов тканей, в том числе из многослойных, плотных, противоосколочных с ограниченной сминаемостью; возможность применения для зимней формы; возможность применения при защите плеч и бедер бронепластинами;

- возможность самостоятельно установить, переставить с одной спецодежды на другую; возможности наложить одной рукой в ограниченном пространстве; ремонтопригодности в полевых условиях;

Заявленный технический результат обеспечивается за счет использования кровоостанавливающего устройства, выполненного с возможностью размещения механизма затяжки на наружной стороне многослойной одежды, а натяжения на внутренней; за счет крепления стягивающей части замка в одной точке; за счет тянущихся эластичных направляющих; за счет разделения процедуры натяжения тесьмы на 2 этапа; за счет применения самозатягивающегося замка; за счет применения съемного воротка, фиксаторов, вороткового кольца.

Промышленная применимость

Настоящее изобретение предлагает простое техническое решение, которое может быть эффективно использовано при оказании само- и взаимопомощи раненым и травмированным с повреждениями магистральных сосудов конечностей и пострадавшим с отрывами или разрушениями конечностей. Самопомощь можно оказать одной рукой без недостатков, присущих другим аналогам. Устройство является быстро устанавливаемым и снимаемым. Применимо для военных, силовых структур, МЧС, травмоопасных видов туризма, спорта, профессий и иных экстремальных ситуациях. Применимо устройство к зимней толстой, многослойной форме, спецодежде с ограниченной гибкостью материалов, в т.ч. из ткани, защищающей от осколков, рикошетов.

Универсальность, вариабельность устройства позволяет применять его в самых разнообразных условиях эксплуатации и видах спецодежды.

Изобретение относится к медицинской технике, а именно к кровоостанавливающему устройству для крепления на одежде. Устройство включает тесьму для расположения вокруг конечности, состоящую из зафиксированного конца на самозатягивающемся замке, зоны закрутки, зоны натяжения и вытяжного конца, выполненного с возможностью прохождения через самозатягивающийся замок для первичного натяжения тесьмы вокруг конечности. Зона закрутки и вытяжной конец находятся на наружной стороне одежды, а зона натяжения - на внутренней стороне одежды от зоны закрутки до самозатягивающегося замка. Устройство имеет площадку с направляющими отверстиями для тесьмы и воротковое кольцо, зафиксированные на тесьме в зоне закрутки, съемный вороток, для закручивания тесьмы через воротковое кольцо до пережатия магистральных сосудов, тянущиеся эластичные направляющие с просветами для прохождения тесьмы, выполненные с возможностью установки на внутренней стороне одежды. Устройство содержит фиксатор воротка, расположенный в зоне закрутки, самозатягивающийся замок, выполненный с возможностью фиксации к одежде, технические отверстия в одежде для входа и выхода тесьмы с наружной поверхности одежды на внутреннюю и обратно. Техническим результатом изобретения является расширение арсенала кровоостанавливающих средств. 6 з.п. ф-лы, 5 ил.

1. Кровоостанавливающее устройство для крепления на одежде, включающее тесьму для расположения вокруг конечности, состоящую из зафиксированного конца на самозатягивающемся замке, зоны закрутки, зоны натяжения и вытяжного конца, выполненного с возможностью прохождения через самозатягивающийся замок для первичного натяжения тесьмы вокруг конечности; при этом зона закрутки и вытяжной конец находятся на наружной стороне одежды, а зона натяжения - на внутренней стороне одежды от зоны закрутки до самозатягивающегося замка, площадку с направляющими отверстиями для тесьмы и воротковое кольцо, зафиксированные на тесьме в зоне закрутки, съемный вороток, для закручивания тесьмы через воротковое кольцо до пережатия магистральных сосудов, тянущиеся эластичные направляющие с просветами для прохождения тесьмы, выполненные с возможностью установки на внутренней стороне одежды, фиксатор воротка, расположенный в зоне закрутки, самозатягивающийся замок, выполненный с возможностью фиксации к одежде, технические отверстия в одежде для входа и выхода тесьмы с наружной поверхности одежды на внутреннюю и обратно.

2. Кровоостанавливающее устройство по п. 1, в котором съемный вороток выполнен с возможностью хранения в укладке на одежде.

3. Кровоостанавливающее устройство по п. 1, в котором съемный вороток выполнен со спиралеобразной рельефной резьбой на внешней стороне, при этом тело воротка выполнено полым с резьбой на торцах под пробки, выполненные с возможностью закручивания таким образом, что после закручивания в пробках остается полость глубиной от 8 до 15 мм.

4. Кровоостанавливающее устройство по п. 1, в котором фиксатор воротка содержит VELCRO для закрытия, после укладки воротка в фиксатор воротка.

5. Кровоостанавливающее устройство по п. 1, в котором самозатягивающийся замок имеет перекладину для фиксации тесьмы.

6. Кровоостанавливающее устройство по п. 1, в котором тесьма в зоне закрутки усилена шнуром и/или лентой.

7. Кровоостанавливающее устройство по п. 1, в котором самозатягивающийся замок, площадка с направляющими отверстиями для тесьмы и воротковое кольцо выполнены с возможностью прикрытия защитным клапаном сверху, а технические отверстия выполнены с возможностью прикрытия техническими клапанами с наружной и внутренней стороны.
