Противофильтрационное крупнотоннажное покрытие на основе утилизированного сырья капельных линий Российский патент 2025 года по МПК E02B3/16

Изобретение относится к гидротехническому и мелиоративному строительству и может быть использовано при устройстве противофильтрационных покрытий из полимерных материалов на оросительных каналах и водоемах.

Известен способ создания противофильтрационного покрытия, включающий гибкие листы, выполненные из утилизированных автопокрышек (патент RU 2494192, опубл. 27.09.2013). Недостатком приведенного изобретения является выполнение гибких листов из утилизированных автопокрышек, с целью противофильтрационной защиты. При выполнении такого покрытия возникнет значительная трудность, связанная с переработкой автопокрышек в мелкую резиновую крошку после их эксплуатации. Кроме всех основных операций по переработке резины, заключающихся в ее дроблении, необходимо проведение более сложных - отделение резины от текстиля и металла. Остатки резины, содержащие металлкорд, необходимо подвергать дополнительной переработке - обжиг в печи для выжигания резины на проволоке. В результате всех операций по переработке резина, содержащаяся в покрышке, превращается в крошку, причем, как показывает мировая практика, 57% крошки будет иметь размеры от 10 до 20 мм, остальная - от 0,1 до 1,2 мм. В целом такая процедура переработки изношенных автопокрышек будет дорогостоящей, а переработанная крошка размером >10 мм будет малопригодна для изготовления гибких противофильтрационных листов толщиной 1,0 см.

Наиболее близким техническим решением является противофильтрационное крупнотоннажное покрытие, включающее гибкие листы, выполненные из утилизированного сырья, отличающееся тем, что покрытие выполнено из композитного материала на основе дробленых легко перерабатываемых отходов полиэтилена и наполнителя из дробленых спрессованных трудно перерабатываемых отходов пластмассовой крошки. 2. Покрытие по п. 1, отличающееся тем, что верхняя часть покрытия обработана пуралом или лакокрасочным материалом. 3. Покрытие по п. 1, отличающееся тем, что покрытие выполнено в виде листов толщиной 0,03-0,05 м, шириной 2,0-4,0 м, длиной 4,0-6,0 м. 4. Покрытие по п. 1, отличающееся тем, покрытие выполнено с пазами, которые соединены путем сварного стыкового соединения. (Патент SU 2609437 С2, опубл. 01.02.2017).

Недостатком приведенного изобретения является ненадежное крепление слоем между собой и удлинение сварочного шва в 2 раза за счет выбранной формы соединения.

Цель данного изобретения повышение надежности облицовки оросительных каналов за счет применения многослойного противофильтрационного покрытия, которое направлено на снижение потерь оросительной воды.

Технический результат, на достижение которого направлено изобретение, заключается в разработке эффективного противофильтрационного покрытия, из отходов капельных линий.

Технический результат достигается противофильтрационным покрытием, включающее гибкие листы, выполненные из композитного материала на основе дробленных легко перерабатываемых отходов полиэтилена, отличающееся тем, что противофильтрационное покрытие выполнено в виде гибкого листового материала из отработанных капельных линий, толщиной 0,3 м, объемной геосетки высотой 0,24 м, наполненной крошкой из отработанных капельных линий, поверх которой выполнен еще один слой гибкого листового материала из отработанных капельных линий, причем слои противофильтрационного покрытия соединены между собой с помощью горячего пресса, верхняя часть покрытия обработана вакуумным ультрафиолетовым излучением, при этом противофильтрационное покрытие выполнено в виде листов толщиной 0,03 м и шириной 3,0 м, длиной 3,0 м, пазы для соединения отдельных листов покрытия выполнены в виде замка с системой клик и места стыковки обработаны жидкой резиной.

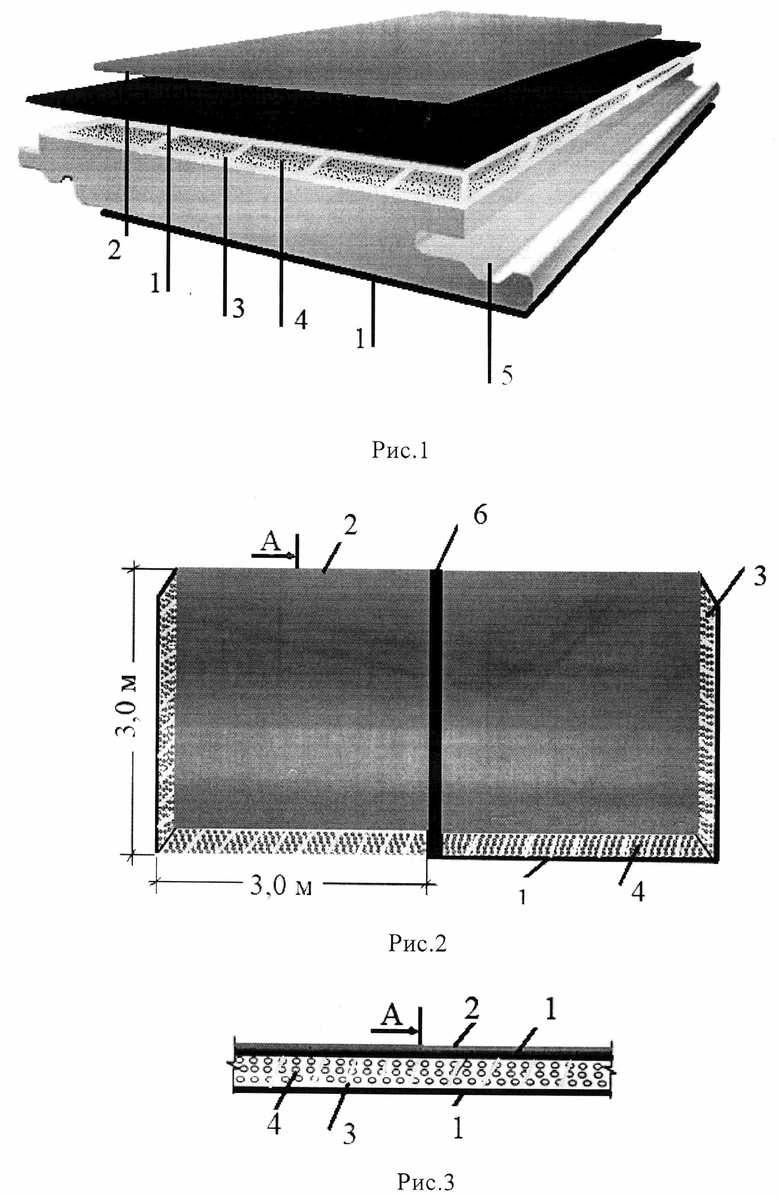

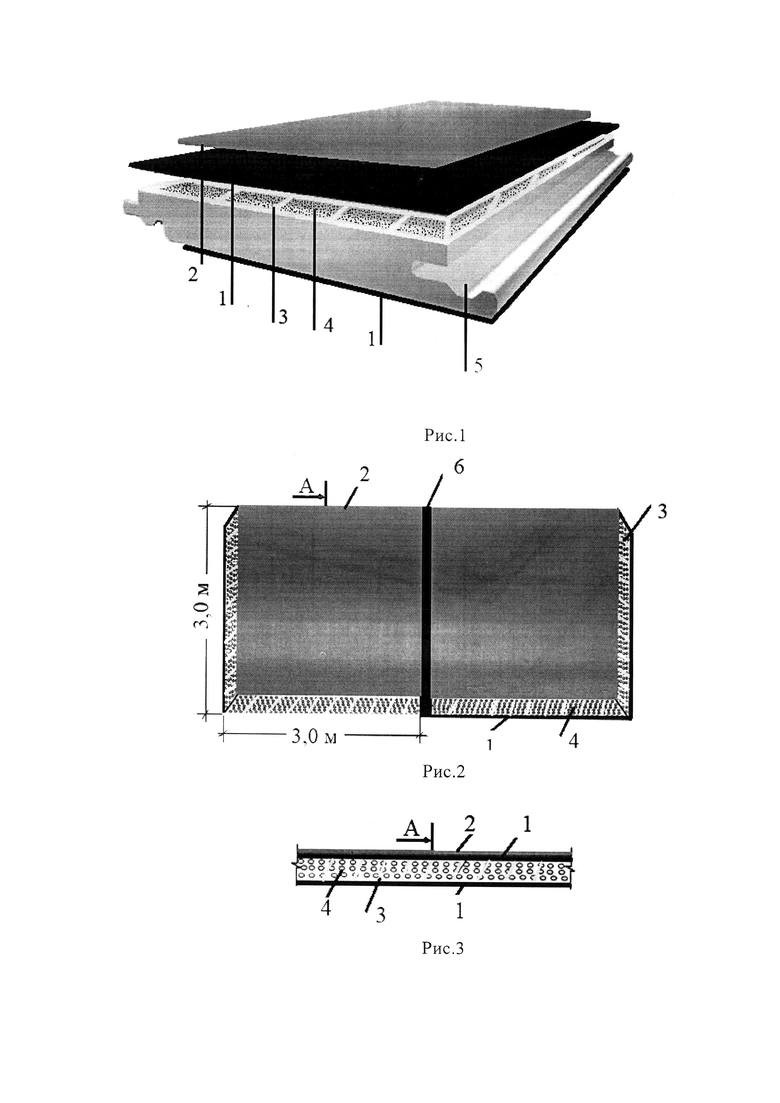

Изобретение поясняется следующими чертежами: рис. 1 противофильтрационное покрытие послойно; рис. 2 противофильтрационное покрытие вид сверху; рис. 3 - покрытие в разрезе.

Цифрами на чертежах обозначено: 1 - гибкий листовой материал из отходов капельных линий; 2 - слой вакуумного ультрафиолетового излучения; 3 - объемная геосетка; 4 - крошка из капельных линий; 5 - пазы для соединения отдельных листов покрытия в виде замка с системой клик; 6 - жидкая резина для обработки швов.

Противофильтрационное покрытие выполнено следующим образом (рис. 1-3).

В заводских условиях происходит сушка и дробление отходов капельных линий с последующим изготовлением гибкого листового материала 1. В качестве наполнителя поверх первого гибкого листового материала 1 выкладывается объемная геосетка 3 (размер ячейки: высота 0,24 м, длина 0,15 м, ширина 0,15 м), заполненная крошкой из отходов капельных линий 4 (с возможным диаметром крошки от 0,05 до 0,10 м). Поверх объемной геосетки 3, наполненной крошкой 4 выполнен еще один слой гибкого листового материала 1. Соединение отдельных слоев (гибкого листового материала и объемной геосетки, наполненной крошкой) осуществляется с помощью горячего пресса. Для снижения шероховатости и защиты от ультрафиолетовых лучей верхняя часть противофильтрационного покрытия покрывается слоем вакуумного ультрафиолетового излучения 2. Пазы для соединения отдельных листов покрытия выполнены в виде замка с системой клик 5. Швы обработаны жидкой резиной 6. Маты замыкаются под углом от 30° до 45° по всему периметру.

Разработанное противофильтрационное покрытие на основе отходов капельных линий имеет следующие преимущества:

1. Высокая сопротивляемость растягивающим напряжениям, давлению, проколу;

2. Эластичное поведение, с высоким процентом эластичного удлинения;

3. Высокая стойкость к рабочей среде для применения на гидротехнических сооружениях;

4. Великолепные эксплуатационные качества;

5. Листы материала легко соединяются;

6. Нет необходимости в обслуживании после установки;

7. Высокая водонепроницаемость, прочность, морозостойкость, экологичность;

8. Стойкость к ультрафиолетовому излучению, повышенная прочность и снижение шероховатости за счет нанесения на верхнюю часть покрытия слой вакуумного ультрафиолетового излучения;

9. Утилизация вторичного сырья.

Изобретение относится к гидротехническому и мелиоративному строительству и может быть использовано при устройстве противофильтрационных покрытий из полимерных материалов на оросительных каналах и водоемах. Противофильтрационное покрытие включает гибкие листы, выполненные из композитного материала на основе дробленных легко перерабатываемых отходов полиэтилена. Противофильтрационное покрытие выполнено в виде гибкого листового материала 1 из отработанных капельных линий, толщиной 0,3 м, объемной геосетки 3 высотой 0,24 м, наполненной крошкой из отработанных капельных линий 4, поверх которой выполнен еще один слой гибкого листового материала 1 из отработанных капельных линий. Слои противофильтрационного покрытия соединены между собой с помощью горячего пресса. Верхняя часть покрытия обработана вакуумным ультрафиолетовым излучением 2. Противофильтрационное покрытие выполнено в виде листов толщиной 0,03 м и шириной 3,0 м, длиной 3,0 м. Пазы для соединения отдельных листов покрытия выполнены в виде замка с системой клик 5 и места стыковки обработаны жидкой резиной 6. Технический результат, на достижение которого направлено изобретение, заключается в разработке эффективного противофильтрационного покрытия из отходов капельных линий. 3 ил.

Противофильтрационное покрытие, включающее гибкие листы, выполненные из композитного материала на основе дробленых легко перерабатываемых отходов полиэтилена, отличающееся тем, что противофильтрационное покрытие выполнено в виде гибкого листового материала из отработанных капельных линий, толщиной 0,3 м, объемной геосетки высотой 0,24 м, наполненной крошкой из отработанных капельных линий, поверх которой выполнен еще один слой гибкого листового материала из отработанных капельных линий, причем слои противофильтрационного покрытия соединены между собой с помощью горячего пресса, верхняя часть покрытия обработана вакуумным ультрафиолетовым излучением, при этом противофильтрационное покрытие выполнено в виде листов толщиной 0,03 м и шириной 3,0 м, длиной 3,0 м, пазы для соединения отдельных листов покрытия выполнены в виде замка с системой клик и места стыковки обработаны жидкой резиной.
