Настоящее изобретение относится к устройству, генерирующему аэрозоль, и системе, генерирующей аэрозоль, для нагрева субстрата, образующего аэрозоль, способного образовывать вдыхаемый аэрозоль при нагреве. Настоящее изобретение дополнительно относится к способу работы такого устройства, генерирующего аэрозоль.
Устройства, генерирующие аэрозоль, для генерирования вдыхаемых аэрозолей путем электрического нагрева субстратов, образующих аэрозоль, способных образовывать аэрозоль при нагреве, общеизвестны из предшествующего уровня техники. Такие устройства могут содержать полость для приема с возможностью извлечения по меньшей мере части изделия, генерирующего аэрозоль, которое содержит подлежащий нагреву субстрат, образующий аэрозоль. Устройства дополнительно содержат электрическое нагревательное приспособление, предназначенные для нагрева субстрата, когда изделие размещено в полости. Для генерирования аэрозоля субстрат необходимо нагреть до рабочей температуры, достаточной для обеспечения возможности высвобождения летучих соединений из субстрата.После начала пользовательский сеанс обычно продолжается непрерывно до израсходования субстрата, образующего аэрозоль. Тем не менее, существует желание пользователей иметь возможность прерывания пользовательского сеанса и возобновления сеанса на более позднем этапе с тем же изделием, предпочтительно до полного израсходования субстрата. Однако пользовательский сеанс, будучи однажды прерван, часто может быть возобновлен только с ухудшенным качеством аэрозоля, генерируемого из неизрасходованного субстрата.
Поэтому было бы желательно иметь устройство, генерирующее аэрозоль, и способ работы такого устройства с преимуществами решений предшествующего уровня техники и одновременным устранением их ограничений. В частности было бы желательно иметь устройство, генерирующее аэрозоль, и способ работы такого устройства, позволяющие пользователю прерывать пользовательский сеанс и возобновлять этот сеанс на более позднем этапе с по-прежнему приемлемым качеством аэрозоля.
Согласно настоящему изобретению, предусмотрено устройство, генерирующее аэрозоль, которое содержит электрическое нагревательное приспособление для нагрева субстрата, образующего аэрозоль, с целью генерирования аэрозоля. Нагревательное приспособление выполнено с возможностью нагрева субстрата, образующего аэрозоль, на первом уровне температуры в режиме высвобождения аэрозоля. Нагревательное приспособление дополнительно выполнено с возможностью, в ответ на сигнал паузы, нагрева субстрата, образующего аэрозоль, на втором уровне температуры, ниже первого уровня температуры, в режиме паузы.
Согласно настоящему изобретению, было обнаружено, что пользовательский сеанс можно прервать и возобновить на более позднем этапе, когда субстрат, образующий аэрозоль, поддерживается в режиме паузы нагревательного приспособления при температуре ниже первого уровня температуры, применяемого во время нормального использования устройства (в частности, во время пользовательского сеанса), которая все же достаточно превышает комнатную температуру. То есть второй уровень температуры предпочтительно выбирают так, чтобы избежать ухудшения качества неизрасходованного субстрата. В частности, второй уровень температуры выбирают так, чтобы он был достаточно низким, чтобы сводить к минимуму расходование субстрата в режиме паузы, и в то же время достаточно высоким, чтобы избегать конденсации пара в устройстве, которая иначе могла бы оказывать негативное влияние на качество неизрасходованного субстрата, образующего аэрозоль. Иначе говоря, во время использования устройства, в частности, когда должен происходить пользовательский сеанс, нагревательное приспособление эксплуатируется в режиме высвобождения аэрозоля, тогда как во время паузы в использовании устройства, то есть когда пользовательский сеанс не должен происходить, нагревательное приспособление эксплуатируется в режиме паузы. Во время обоих режимов, режима высвобождения аэрозоля и режима паузы нагревательного приспособления, нагревательное приспособление находится в работе, в частности в работе по нагреву, хотя и на разных уровнях температуры, а именно на первом уровне температуры во время режима высвобождения аэрозоля, выбранном так, чтобы быть достаточно высоким, чтобы генерировать аэрозоль, и на втором уровне температуры, ниже первого уровня температуры, во время режима паузы, выбранном так, чтобы быть достаточно низким, чтобы сводить к минимуму расходование субстрата, при этом избегая ухудшения его свойств.
В зависимости от типа и состава конкретного субстрата, образующего аэрозоль, подлежащего использованию с устройством, первый уровень температуры может находиться в диапазоне от 325 градусов Цельсия до 385 градусов Цельсия, в частности от 340 градусов Цельсия до 370 градусов Цельсия, более конкретно от 350 градусов Цельсия до 360 градусов Цельсия. Эти температуры являются подходящими рабочими температурами, достаточными для обеспечения возможности высвобождения летучих соединений из субстрата, образующего аэрозоль. Например, первый уровень температуры для жидких субстратов, образующих аэрозоль, может быть ниже первого уровня температуры для твердых субстратов, образующих аэрозоль.
В целом второй уровень температуры выбирают так, чтобы поддерживать пригодность для использования субстрата, образующего аэрозоль, в течение длительного времени. Второй уровень температуры может также зависеть от типа и состава субстрата, образующего аэрозоль, который подлежит использованию с устройством. Соответственно, второй уровень температуры может находиться в диапазоне от 175 градусов Цельсия до 225 градусов Цельсия, в частности от 185 градусов Цельсия до 215 градусов Цельсия, более конкретно от 195 градусов Цельсия до 205 градусов Цельсия. Эти температуры являются достаточно низкими, чтобы сводить к минимуму расходование субстрата в режиме паузы, но в то же время достаточно высокими, чтобы избегать конденсации пара в устройстве.
Во избежание эффектов конденсации в устройстве, в частности во избежание конденсации веществ в субстрате, образующем аэрозоль, второй уровень температуры может составлять по меньшей мере 150 градусов Цельсия, в частности по меньшей мере 175 градусов Цельсия, предпочтительно по меньшей мере 185 градусов Цельсия, более предпочтительно по меньшей мере 195 градусов Цельсия.
И наоборот, для сведения к минимуму расходования субстрата во время режима паузы, второй уровень температуры может составлять не более 220 градусов Цельсия, в частности не более 225 градусов Цельсия, предпочтительно не более 215 градусов Цельсия, более предпочтительно по меньшей мере 205 градусов Цельсия. В частности второй уровень температуры может быть выбран так, чтобы уменьшить образование аэрозолей на по меньшей мере 50 процентов.
В относительном выражении второй уровень температуры может быть ниже первого уровня температуры на по меньшей мере 50 градусов Цельсия, в частности по меньшей мере 75 градусов Цельсия, более конкретно по меньшей мере 100 градусов Цельсия.
Приведенные выше значения температуры предпочтительно представляют собой средние температуры субстрата, образующего аэрозоль, во время работы устройства. Дополнительно, как уже было упомянуто, значения температуры могут зависеть, среди прочего, от типа и состава субстрата, образующего аэрозоль, подлежащего использованию с устройством.
В контексте данного документа «режим паузы» относится к первому режиму работы нагревательного приспособления, в котором нагревательное приспособление эксплуатируется во время паузы в работе, то есть паузы использования устройства, генерирующего аэрозоль, то есть когда пользовательский сеанс приостанавливается и высвобождение аэрозоля не должно происходить или по меньшей мере должно быть уменьшено до минимального уровня. То есть в режиме паузы устройство, генерирующее аэрозоль, находится в паузе использования.
И наоборот, «режим высвобождения аэрозоля» относится к второму режиму работы нагревательного приспособления, который представляет собой режим работы с нормальным нагревом нагревательного приспособления для генерирования аэрозоля, в котором нагревательное приспособление эксплуатируется во время использования устройства пользователем, то есть когда происходит пользовательский сеанс, в частности когда происходит генерирование аэрозоля. В целом генерирование аэрозоля может происходить непрерывно или по требованию, в частности на основе затяжек, то есть по требованию пользователя, делающего затяжку.
Устройство, генерирующее аэрозоль, может содержать по меньшей мере один датчик, выполненный с возможностью вывода сигнала датчика, указывающего, что устройство находится в эксплуатации пользователем, то есть в использовании пользователем, или в паузе в работе, то есть в паузе использования. Преимущественно, такой датчик может помогать автоматически обнаруживать, можно ли переключить работу нагревательного приспособления в режим паузы, поскольку устройство в текущий момент не находится в использовании и, таким образом, находится в паузе в работе, то есть в паузе использования. Таким образом, генерирование аэрозоля может быть своевременно прекращено во избежание продолжающегося, но нежелательного, расходования субстрата, образующего аэрозоль. Подобным образом такой датчик может помогать автоматически обнаруживать, необходимо ли переключить работу нагревательного приспособления обратно в режим высвобождения аэрозоля, то есть обратно в режим работы с нормальным нагревом для генерирования аэрозоля, когда пользователь хочет возобновить пользовательский сеанс.
По меньшей мере один датчик может включать один из датчика затяжки для обнаружения затяжки пользователя, датчика перемещения для обнаружения перемещения устройства и датчика ориентации для обнаружения ориентации устройства. Датчик затяжки преимущественно обеспечивает возможность обнаружения нормальной работы устройства, в частности начала или возобновления пользовательского сеанса. Датчик перемещения преимущественно может давать возможность отслеживать перемещения устройства и, таким образом, например, обнаруживать обращение пользователя с устройством. То есть, если датчик перемещения обнаруживает какие-либо перемещения устройства, генерирующего аэрозоль, это может указывать на то, что пользователь держит устройство и поэтому, вероятно, в текущий момент осуществляет пользовательский сеанс или собирается начать или возобновить пользовательский сеанс. Например, датчик перемещения может обнаруживать перемещения устройства, генерирующего аэрозоль, когда устройство снова берут после того, как оно лежало на столе. Если перемещения не обнаруживаются, это обычно означает, что устройство, генерирующее аэрозоль, находится в фазе бездействия. Это может иметь место в случае, когда устройство, генерирующее аэрозоль, размещено в зарядном устройстве или лежит на столе в состоянии бездействия. Следовательно, нагревательное приспособление может переключаться в режим паузы во избежание ухудшения свойств неизрасходованного субстрата.
В качестве примера, датчик перемещения может включать по меньшей мере один из акселерометра для измерения значений ускорения или гироскопа для измерения угловой ориентации или угловой скорости устройства. То есть датчик перемещения может быть выполнен с возможностью обнаружения по меньшей мере одного из значений ускорения, угловой ориентации и/или угловой скорости устройства, генерирующего аэрозоль, в частности, вследствие обращения пользователя с устройством. Подобным образом датчик ориентации может использоваться для обнаружения ориентации устройства, которая, в свою очередь, может указывать на конкретную ситуацию. Например, горизонтальная ориентация устройства (например, относительно оси длины устройства, генерирующего аэрозоль) может указывать на то, что устройство лежит на столе в состоянии бездействия. Подобным образом вертикальная ориентация устройства или ориентация устройства между вертикальной ориентацией и горизонтальной ориентацией может указывать на то, что устройство находится в использовании во время пользовательского сеанса.
Устройство, генерирующее аэрозоль, может содержать один датчик или несколько датчиков, в частности несколько датчиков разных типов. Несколько датчиков могут быть предусмотрены, например, по причинам избыточности. Использование нескольких датчиков разных типов может также способствовать обнаружению разных ситуаций. В частности, устройство может содержать по меньшей мере один датчик, выполненный с возможностью вывода сигнала датчика, указывающего, что устройство находится в эксплуатации пользователем, то есть в использовании пользователем, и по меньшей мере еще один датчик, выполненный с возможностью вывода сигнала датчика, указывающего, что устройство находится в паузе в работе.
В дополнение или альтернативно по меньшей мере одному датчику устройство, генерирующее аэрозоль, может содержать пользовательский переключатель, дающий пользователю устройства возможность инициировать по меньшей мере одно из работы устройства, в частности инициировать использование устройства, в частности пользовательский сеанс, то есть инициировать генерирование аэрозоля, или паузы в работе, то есть паузы использования, в частности для (временного) прекращения генерирования аэрозоля. Пользовательский переключатель может являться частью пользовательского интерфейса устройства. Такой пользовательский интерфейс может быть также выполнен с возможностью указания фактического режима работы устройства, генерирующего аэрозоль. Для этого пользовательский интерфейс может содержать, например, дисплей или один или более источников света, таких как один или более LED (светодиодов).
Устройство, генерирующее аэрозоль, может дополнительно содержать контроллер, выполненный с возможностью генерирования сигнала паузы в ответ на по меньшей мере одно из сигнала датчика, указывающего на паузу в работе, то есть паузу использования, или инициирования пользователем паузы в работе, то есть паузы использования, с помощью пользовательского переключателя. Сигнал паузы может быть принят нагревательным приспособлением для инициирования режима паузы. В частности, контроллер может быть выполнен с возможностью генерирования сигнала паузы в ответ на обнаружение датчиком перемещения того, что в течение заданного времени бездействия перемещения устройства не достигают заданного порогового значения перемещения, или в ответ на обнаружение датчиком перемещения того, что в течение заданного времени бездействия перемещения отсутствуют. Время бездействия может находиться в диапазоне от 10 секунд до 90 секунд, в частности от 15 секунд до 60 секунд, предпочтительно от 15 секунд до 40 секунд. Заданное пороговое значение перемещения может определяться величиной ускорения, или величиной угла, или величиной угловой скорости. Предпочтительно заданное пороговое значение ускорения находится в диапазоне от 0,5 g до 1,5 g, в частности, от 0,7 g до 1,3 g, где g обозначает стандартное ускорение силы тяжести, которое определено стандартом как равное 9,80665 м/с2 [метров в секунду в квадрате].
Кроме того, контроллер может быть выполнен с возможностью генерирования сигнала активности в ответ на указание сигналом датчика того, что устройство работает, и/или в ответ на инициирование пользователем работы устройства с помощью пользовательского переключателя. Подобным образом сигнал активности может быть принят нагревательным приспособлением, чтобы инициировать режим высвобождения аэрозоля. В частности, контроллер может быть выполнен с возможностью генерирования сигнала активности в ответ на обнаружение датчиком перемещения того, что перемещение устройства достигает или превышает заданное пороговое значение перемещения. И снова, заданное пороговое значение перемещения может определяться величиной ускорения, или величиной угла, или величиной угловой скорости. Как определено выше, заданное пороговое значение ускорения может находиться в диапазоне от 0,5 g до 1,5 g, в частности от 0,7 g до 1,3 g, где g обозначает стандартное ускорение силы тяжести, которое определено стандартом как равное 9,80665 м/с2 [метров в секунду в квадрате].
В целом контроллер может быть выполнен с возможностью управления всей работой устройства, генерирующего аэрозоль. В частности, контроллер может быть выполнен с возможностью управления процессом нагрева, предпочтительно в конфигурации с обратной связью, в частности для управления нагревом субстрата, образующего аэрозоль, на соответствующих уровнях температуры.
Контроллер может представлять собой или может содержать основной блок управления (MCU) устройства, генерирующего аэрозоль. Контроллер может содержать микропроцессор, например программируемый микропроцессор, микроконтроллер или специализированную интегральную схему (ASIC), или другую электронную схему, способную обеспечивать управление. В частности, нагревательное приспособление может, по меньшей мере частично, являться частью контроллера.
Нагревательное приспособление может быть выполнено с возможностью перехода из режима паузы в режим высвобождения аэрозоля после истечения заданного максимального времени паузы или в ответ на сигнал активности. В частности, нагревательное приспособление может быть выполнено с возможностью перехода из режима паузы в режим высвобождения аэрозоля после истечения заданного максимального времени паузы или в ответ на сигнал активности, в зависимости от того, какое событие происходит раньше. Преимущественно это препятствует тому, что возобновленный впоследствии пользовательский сеанс будет все равно ухудшен из-за поддержания субстрата, образующего аэрозоль, в режиме паузы в течение излишне длительного промежутка времени. Заданное максимальное время паузы может находиться в диапазоне от 1 минуты до 15 минут, в частности от 2 минут до 14 минут, более конкретно от 3 минут до 5 минут или от 7 минут до 12 минут. Эти максимальные времена паузы обеспечивают по сути предотвращение ухудшения свойств субстрата, образующего аэрозоль.
Подобным образом нагревательное приспособление может быть выполнено с возможностью прекращения работы (нагрева), то есть прекращения любой работы как в режиме высвобождения аэрозоля, так и в режиме паузы, после по меньшей мере одного из
заданного количества затяжек,
истечения заданного времени работы в режиме высвобождения аэрозоля,
истечения заданного времени работы в режиме паузы; и
истечения заданного взвешенного совокупного времени работы в режиме высвобождения аэрозоля и режиме паузы.
При использовании взвешенного совокупного времени работы преимущественно может учитываться то, что субстрат, образующий аэрозоль, может по-прежнему в небольшой степени расходоваться во время режима паузы, что сокращает время эффективной работы в режиме высвобождения аэрозоля. К примеру, время в режиме высвобождения аэрозоля может быть взвешено с коэффициентом 1, тогда как время в режиме паузы может быть взвешено с коэффициентом 1/6. Соответственно, в случае, когда время эффективной работы заданного изделия, генерирующего аэрозоль, для выпуска по-прежнему приемлемого количества аэрозоля составляет, например, 6 минут, устройство может эксплуатироваться может эксплуатироваться 6 минут в режиме высвобождения аэрозоля или 0 минут в режиме паузы, или же 5 минут в режиме высвобождения аэрозоля или 6 минут в режиме паузы, или же 4 минуты в режиме высвобождения аэрозоля или 12 минут в режиме паузы и т. д. То есть действительными парами времени общей работы в режиме высвобождения аэрозоля и режиме паузы могут быть 6 минут и 0 минут, или 5 минут и 6 минут, или 4 минуты и 12 минут, и т.д.
Заданное время работы в режиме высвобождения аэрозоля может находиться в диапазоне от 1 минуты до 12 минут, в частности от 2 минут до 10 минут, более конкретно от 3 минут до 8 минут, например 6 минут.
Подобным образом заданное время работы в режиме паузы может находиться в диапазоне от 1 минуты до 15 минут, в частности от 2 минут до 14 минут, более конкретно от 5 минут до 13 минут, например 12 минут.
Заданное взвешенное совокупное время работы в режиме высвобождения аэрозоля и режиме паузы может находиться в диапазоне от 1 минуты до 12 минут, в частности от 2 минут до 10 минут, более конкретно от 3 минут до 8 минут, например 6 минут. Коэффициент для взвешивания времени в режиме высвобождения аэрозоля предпочтительно равен 1. Коэффициент для взвешивания времени в режиме паузы может находиться в диапазоне от 1/10 до 1/2, в частности от 1/8 до 1/2 или от 1/4 до 1/2, например 1/6.
В зависимости от типа, состава и объема субстрата, образующего аэрозоль, подлежащего использованию с устройством, заданное количество затяжек может находиться в диапазоне от 5 до 400, в частности от 5 до 250, более конкретно от 5 до 100, предпочтительно от 5 до 20, более предпочтительно от 5 до 15, например от 10 до 14.
Нагревательное приспособление может быть выполнено с возможностью перехода от нагрева на первом уровне температуры в режиме высвобождения аэрозоля к нагреву на втором уровне температуры в режиме паузы в ответ на сигнал паузы, посредством прекращения нагрева субстрата, образующего аэрозоль, до достижения второго уровня температуры или посредством нагрева субстрата, образующего аэрозоль, с уменьшенной мощностью нагрева или в импульсном режиме до достижения второго уровня температуры. В частности, нагревательное приспособление может быть выполнено с возможностью перехода от нагрева на первом уровне температуры к нагреву на втором уровне температуры через режим охлаждения, в котором нагревательное приспособление приспособлено прекращать нагрев субстрата, образующего аэрозоль, до достижения второго уровня температуры или нагревать субстрат, образующий аэрозоль, с уменьшенной мощностью нагрева или в импульсном режиме до достижения второго уровня температуры. Режим охлаждения может являться частью режима паузы, в частности начальной частью режима паузы. Режим охлаждения также может представлять собой отдельный режим работы между режимом высвобождения аэрозоля и режимом паузы.
В контексте данного документа термин «субстрат, образующий аэрозоль» обозначает субстрат, образованный из материала, образующего аэрозоль, который способен высвобождать летучие соединения при нагреве для генерирования аэрозоля, или содержащий его. Субстрат, образующий аэрозоль, предназначен для нагрева, а не сжигания, с целью высвобождения летучих соединений, образующих аэрозоль. Субстрат, образующий аэрозоль, может представлять собой твердый субстрат, образующий аэрозоль, жидкий субстрат, образующий аэрозоль, гелеобразный субстрат, образующий аэрозоль, или любое их сочетание. Субстрат, образующий аэрозоль, может содержать табакосодержащий материал, содержащий летучие табачные вкусоароматические соединения, которые высвобождаются из субстрата при нагреве. Альтернативно или дополнительно субстрат, образующий аэрозоль, может содержать материал, не являющийся табачным. Субстрат, образующий аэрозоль, может дополнительно содержать вещество для образования аэрозоля. Примерами подходящих веществ для образования аэрозоля являются глицерин и пропиленгликоль. Субстрат, образующий аэрозоль, также может содержать другие добавки и ингредиенты, такие как никотин или ароматизаторы. Субстрат, образующий аэрозоль, может также быть пастообразным материалом, пакетиком из пористого материала, содержащим субстрат, образующий аэрозоль, или, например, рассыпным табаком, смешанным с гелеобразующим средством или клейким веществом, который может содержать обычное вещество для образования аэрозоля, такое как глицерин, и который спрессован или сформован в виде штранга.
Подлежащий нагреву субстрат, образующий аэрозоль, может являться частью изделия, генерирующего аэрозоль, которое подлежит сцеплению с устройством или, в частности, размещению в устройстве, генерирующем аэрозоль, с целью нагрева субстрата, образующего аэрозоль, содержащегося в изделии, генерирующем аэрозоль. В контексте данного документа термин «изделие, генерирующее аэрозоль» относится к изделию, которое содержит по меньшей мере один субстрат, образующий аэрозоль, способный высвобождать летучие соединения, которые могут образовывать аэрозоль. Предпочтительно изделие, генерирующее аэрозоль, представляет собой нагреваемое изделие, генерирующее аэрозоль. То есть изделие, генерирующее аэрозоль, которое содержит по меньшей мере один субстрат, образующий аэрозоль, который предназначен для нагрева, а не сжигания, для высвобождения летучих соединений, которые могут образовывать аэрозоль. Изделие, генерирующее аэрозоль, может быть расходным элементом, в частности расходным элементом, подлежащим выбрасыванию после однократного использования. Например, это изделие может представлять собой картридж, содержащий подлежащий нагреву жидкий или гелеобразный субстрат, образующий аэрозоль. В качестве другого примера, изделие может представлять собой стержнеобразное изделие, в частности табачное изделие, напоминающее обычные сигареты, которое содержит твердый табакосодержащий субстрат, образующий аэрозоль.
Устройство, генерирующее аэрозоль, может содержать полость для размещения с возможностью извлечения по меньшей мере части подлежащего нагреву субстрата, образующего аэрозоль, в частности для размещения с возможностью извлечения по меньшей мере части изделия, генерирующего аэрозоль, которое содержит подлежащий нагреву субстрат, образующий аэрозоль. Полость может содержать отверстие для вставки, через которое субстрат, образующий аэрозоль, или изделие, генерирующее аэрозоль, можно вставить в полость. В контексте данного документа направление, в котором вставляют субстрат, образующий аэрозоль, или изделие, генерирующее аэрозоль, обозначается как направление вставки. Предпочтительно направление вставки соответствует протяженности оси длины, в частности центральной оси полости.
После вставки в полость по меньшей мере часть субстрата, образующего аэрозоль, или изделия, генерирующего аэрозоль, может по-прежнему проходить наружу через отверстие для вставки. Проходящая наружу часть изделия, генерирующего аэрозоль, предпочтительно предусмотрена для взаимодействия с пользователем, в частности для взятия в рот пользователя. Поэтому во время использования устройства отверстие для вставки может находиться вблизи рта. Соответственно, в контексте данного документа секции, находящиеся вблизи отверстия для вставки или вблизи рта пользователя при использовании устройства, соответственно, обозначены с помощью определения «ближний». Секции, расположенные дальше, обозначены с помощью определения «дальний».
Полость может иметь любое подходящее поперечное сечение при рассмотрении в плоскости, перпендикулярной оси длины полости или перпендикулярной направлению вставки изделия. В частности, поперечное сечение полости может соответствовать форме принимаемого в нее изделия, генерирующего аэрозоль. Предпочтительно полость имеет по существу круглое поперечное сечение. Альтернативно полость может иметь по существу эллиптическое поперечное сечение, или по существу овальное поперечное сечение, или по существу квадратное поперечное сечение, или по существу прямоугольное поперечное сечение, или по существу треугольное поперечное сечение, или по существу многоугольное поперечное сечение.
Электрическое нагревательное приспособление может представлять собой индукционное нагревательное приспособление для индукционного нагрева субстрата, образующего аэрозоль. Индукционное нагревательное приспособление может содержать источник индукции, содержащий индукционную катушку для генерирования изменяющегося, в частности переменного, магнитного поля. При использовании устройства изменяющееся магнитное поле предпочтительно генерируется в месте субстрата, образующего аэрозоль, в частности в полости, как дополнительно описано выше. Изменяющееся магнитное поле может быть высокочастотным изменяющимся магнитным полем. Изменяющееся магнитное поле может находиться в диапазоне от 500 кГц (килогерц) до 30 МГц (мегагерц), в частности от 5 МГц до 15 МГц, предпочтительно от 5 МГц до 10 МГц. Изменяющееся магнитное поле используется для индукционного нагрева токоприемника посредством по меньшей мере одного из вихревых токов или потерь на гистерезис, в зависимости от электрических и магнитных свойств материала токоприемника. При использовании токоприемник находится в тепловом контакте или в тепловой близости с подлежащим нагреву субстратом, образующим аэрозоль, когда субстрат, образующий аэрозоль, или содержащее субстрат изделие, генерирующее аэрозоль, размещено в устройстве, в частности в полости устройства. В целом, токоприемник может быть либо частью устройства, генерирующего аэрозоль, либо частью изделия, генерирующего аэрозоль, содержащего подлежащий нагреву субстрат, образующий аэрозоль.
По меньшей мере одна индукционная катушка может представлять собой винтовую катушку или плоскую катушку планарного типа, в частности дисковую катушку или изогнутую катушку планарного типа. По меньшей мере одна индукционная катушка может удерживаться внутри одного из основной части или корпуса устройства, генерирующего аэрозоль. Индукционная катушка может быть расположена так, что она окружает по меньшей мере часть полости устройства или, соответственно, по меньшей мере часть внутренней поверхности такой полости. Например, индукционная катушка может представлять собой индукционную катушку винтовую катушку, расположенную внутри боковой стенки полости.
Источник индукции может содержать генератор переменного тока (AC). Генератор переменного тока может получать питание от блока питания устройства, генерирующего аэрозоль. Генератор переменного тока функционально соединен с по меньшей мере одной индукционной катушкой. В частности, по меньшей мере одна индукционная катушка может быть неотделимой частью генератора переменного тока. Генератор переменного тока выполнен с возможностью генерирования высокочастотного колебательного тока для прохождения через по меньшей мере одну индукционную катушку для генерирования переменного магнитного поля. Переменный ток может подаваться на по меньшей мере одну индукционную катушку непрерывно после активации системы или может подаваться с перерывами, например от затяжки к затяжке.
Предпочтительно источник индукции содержит преобразователь постоянного тока в переменный, соединенный с блоком питания постоянного тока, содержащим LC-цепь, при этом LC-цепь содержит последовательное соединение конденсатора и индуктора. Кроме того, источник индукции может содержать согласующую сеть для согласования импедансов. В частности, источник индукции содержит может содержать усилитель мощности, например усилитель мощности класса С, или усилитель мощности класса D, или усилитель мощности класса Е.
В случае устройства, генерирующего аэрозоль, с индукционным нагревом устройство, генерирующее аэрозоль, может дополнительно содержать концентратор потока, расположенный вокруг по меньшей мере части индукционной катушки и выполненный с возможностью искажения переменного магнитного поля по меньшей мере одного индукционного источника в направлении к полости. Таким образом, когда изделие принято в полости, переменное магнитное поле искажается в направлении к индукционно нагреваемому каналу для жидкости, при наличии. Предпочтительно концентратор потока содержит фольгу концентратора потока, в частности многослойную фольгу концентратора потока.
Также возможно, что электрическое нагревательное приспособление может представлять собой резистивное нагревательное приспособление для резистивного нагрева субстрата, образующего аэрозоль. В этой конфигурации нагревательный элемент может содержать резистивный нагревательный элемент. Резистивный нагревательный элемент представляет собой, например, резистивную нагревательную проволоку, или резистивную нагревательную катушку, или резистивную нагревательную дорожку (в частности, резистивную нагревательную дорожку, обеспеченную нагревательным лезвием), резистивную нагревательную решетку или резистивную нагревательную сетку. При использовании устройства резистивный нагревательный элемент находится в тепловом контакте или тепловой близости с подлежащим нагреву субстратом, образующим аэрозоль.
Нагревательное приспособление может быть выполнено с возможностью изменения по меньшей мере одного из первого уровня температуры и второго уровня температуры на основе данных об окружающей среде. Данные об окружающей среде могут включать, например, влажность в окружающей среде устройства или температуру в окружающей среде устройства. Влажность, вероятно, может оказывать влияние на эффекты конденсации в устройстве, в частности в непосредственной близости от субстрата, образующего аэрозоль, во время использования устройства. Подобным образом температура в окружающей среде устройства может оказывать влияние на образование и высвобождение аэрозоля.
Для регистрации таких данных об окружающей среде устройство, генерирующее аэрозоль, может дополнительно содержать по меньшей мере один датчик данных об окружающей среде. В частности устройство, генерирующее аэрозоль, может содержать по меньшей мере один из датчика влажности для измерения влажности в окружающей среде устройства и датчика температуры для измерения температуры в окружающей среде устройства.
Устройство, генерирующее аэрозоль, может содержать блок питания, в частности блок питания постоянного тока, выполненный с возможностью подачи напряжения питания постоянного тока и тока питания постоянного тока на источник индукции. Предпочтительно блок питания представляет собой батарею, такую как литий-железо-фосфатная батарея. В качестве альтернативы блок питания может представлять собой устройство накопления заряда другого типа, такое как конденсатор. Блок питания может нуждаться в перезарядке, то есть блок питания может быть перезаряжаемым. Блок питания может иметь емкость, которая позволяет накапливать достаточно энергии для одного или более сеансов использования пользователем. Например, блок питания может обладать достаточной емкостью для обеспечения непрерывного генерирования аэрозоля в течение периода, равного приблизительно шести минутам, или в течение периода, кратного шести минутам. В другом примере блок питания может иметь емкость, достаточную для обеспечения возможности выполнения заданного количества затяжек или отдельных активаций источника индукции.
Устройство, генерирующее аэрозоль, может содержать основную часть, которая предпочтительно содержит по меньшей мере одно из нагревательного приспособления, контроллера, блока питания и по меньшей мере части полости, при наличии. В дополнение к основной части устройство, генерирующее аэрозоль, может дополнительно содержать мундштук, в частности в случае, если изделие, генерирующее аэрозоль, подлежащее использованию с устройством, не содержит мундштук. Мундштук может быть установлен на основной части устройства. В контексте данного документа термин «мундштук» относится к части изделия, через которую аэрозоль выходит из устройства. Мундштук может быть выполнен так, чтобы закрывать приемную полость после установки мундштука на основной части. В случае если устройство не содержит мундштук, изделие, генерирующее аэрозоль, подлежащее использованию с устройством, генерирующим аэрозоль, может содержать мундштук, например заглушку фильтра.
Устройство, генерирующее аэрозоль, может содержать по меньшей мере одно выпускное отверстие для воздуха, например выпускное отверстие для воздуха в мундштуке (при наличии).
Предпочтительно устройство, генерирующее аэрозоль, содержит путь для воздуха, проходящий от по меньшей мере одного впускного отверстия для воздуха через полость и возможно далее к выпускному отверстию для воздуха в мундштуке, при наличии. Предпочтительно устройство, генерирующее аэрозоль, содержит по меньшей мере одно впускное отверстие для воздуха, находящееся в сообщении по текучей среде с полостью. Соответственно, система, генерирующая аэрозоль, может содержать путь для воздуха, проходящий от по меньшей мере одного впускного отверстия для воздуха в полость и возможно далее через субстрат, образующий аэрозоль, внутри изделия и мундштук в рот пользователя.
Предпочтительно устройство, генерирующее аэрозоль, представляет собой устройство для затяжки для генерирования аэрозоля, непосредственно вдыхаемого пользователем через рот пользователя. В частности, устройство, генерирующее аэрозоль, является удерживаемым рукой устройством, генерирующим аэрозоль.
Согласно настоящему изобретению также предусмотрена система, генерирующая аэрозоль, которая содержит устройство, генерирующее аэрозоль, согласно настоящему изобретению, как описанное в данном документе, и изделие, генерирующее аэрозоль, для использования с устройством, при этом изделие содержит субстрат, образующий аэрозоль, подлежащий нагреву устройством.
В контексте данного документа термин «система, генерирующая аэрозоль» относится к комбинации изделия, генерирующего аэрозоль, как также описано в данном документе, и устройства, генерирующего аэрозоль, согласно настоящему изобретению и как описано в данном документе. В системе изделие и устройство могут взаимодействовать для генерирования вдыхаемого аэрозоля. Как уже было дополнительно описано выше, термин «изделие, генерирующее аэрозоль» относится к изделию, содержащему по меньшей мере один субстрат, образующий аэрозоль, который при нагреве высвобождает летучие соединения, которые могут образовывать аэрозоль. Предпочтительно изделие, генерирующее аэрозоль, представляет собой нагреваемое изделие, генерирующее аэрозоль. То есть изделие, генерирующее аэрозоль, которое содержит по меньшей мере один субстрат, образующий аэрозоль, который предназначен для нагрева, а не сжигания, для высвобождения летучих соединений, которые могут образовывать аэрозоль. Изделие, генерирующее аэрозоль, может быть расходным элементом, в частности расходным элементом, подлежащим выбрасыванию после однократного использования. Например, изделие может быть картриджем, содержащим жидкий субстрат, образующий аэрозоль, подлежащий нагреву. В качестве другого примера, изделие может быть стержнеобразным изделием, в частности табачным изделием, напоминающим обычные сигареты.
Как уже было дополнительно описано выше, второй уровень температуры предпочтительно выбирают так, чтобы сохранить пригодность к использованию субстрата, высвобождающего аэрозоль, в течение длительного времени, более конкретно благодаря уменьшению образования аэрозолей на по меньшей мере 50 процентов и/или предотвращению конденсации веществ в субстрате, образующем аэрозоль.
В случае, если устройство, генерирующее аэрозоль, содержит индукционное нагревательное приспособление, система, генерирующая аэрозоль, может содержать по меньшей мере один токоприемник для индукционного нагрева субстрата, образующего аэрозоль. Токоприемник может являться неотъемлемой частью изделия, генерирующего аэрозоль. Соответственно, изделие, генерирующее аэрозоль, может содержать по меньшей мере один токоприемник, расположенный в тепловой близости или в тепловом контакте с субстратом, образующим аэрозоль, так, что при использовании индукционное нагревательное приспособление имеет возможность индукционно нагревать токоприемник, когда изделие размещено в полости устройства. Также возможно, что токоприемник является частью устройства, генерирующего аэрозоль. Подобным образом в этой конфигурации токоприемник расположен в устройстве так, что он находится в тепловой близости или тепловом контакте с субстратом, образующим аэрозоль, когда изделие принято в полости устройства.
Изделие может содержать один или более из следующих элементов: первый опорный элемент, элемент в виде субстрата, второй опорный элемент, охлаждающий элемент и фильтрующий элемент. Предпочтительно изделие, генерирующее аэрозоль, содержит по меньшей мере первый опорный элемент, второй опорный элемент и элемент в виде субстрата, расположенный между первым опорным элементом и вторым опорным элементом.
Элемент в виде субстрата предпочтительно содержит по меньшей мере один подлежащий нагреву субстрат, образующий аэрозоль. В случае, если система, генерирующая аэрозоль, основана на индукционном нагреве, элемент субстрата может дополнительно содержать токоприемник, который находится в тепловом контакте или тепловой близости с субстратом, образующим аэрозоль.
В контексте данного документа термин «токоприемник» относится к элементу, содержащему материал, который способен индукционно нагреваться в переменном электромагнитном поле. Это может быть результатом по меньшей мере одного из потерь на гистерезис или вихревых токов, индуцированных в токоприемнике, в зависимости от электрических и магнитных свойств материала токоприемника.
По меньшей мере один из первого опорного элемента и второго опорного элемента может содержать центральный проход для воздуха. Предпочтительно по меньшей мере один из первого опорного элемента и второго опорного элемента может содержать полую трубку из ацетата целлюлозы. Альтернативно первый опорный элемент может быть использован для закрытия и защиты дальнего переднего конца элемента в виде субстрата.
Элемент, охлаждающий аэрозоль, представляет собой элемент, имеющий большую площадь поверхности и низкое сопротивление втягиванию, например от 15 мм вод. ст. до 20 мм вод. ст. При использовании аэрозоль, образованный летучими соединениями, высвобождаемыми из элемента в виде субстрата, втягивается через элемент, охлаждающий аэрозоль, перед перемещением к ближнему концу изделия, генерирующего аэрозоль.
Фильтрующий элемент предпочтительно служит в качестве мундштука или в качестве части мундштука вместе с элементом, охлаждающим аэрозоль. В контексте данного документа термин «мундштук» относится к части изделия, через которую аэрозоль выходит из изделия, генерирующего аэрозоль.
Все вышеупомянутые элементы могут быть расположены последовательно вдоль оси длины изделия в вышеописанном порядке, причем первый опорный элемент предпочтительно расположен на дальнем конце изделия, а фильтрующий элемент предпочтительно расположен на ближнем конце изделия. Каждый из вышеописанных элементов может являться по существу цилиндрическим. В частности, все элементы могут иметь одинаковую наружную форму поперечного сечения. В дополнение, элементы могут быть окружены наружной оберткой для удерживания элементов вместе и сохранения требуемой формы поперечного сечения изделия стержнеобразной формы. Предпочтительно обертка изготовлена из бумаги.
Дополнительные признаки и преимущества системы, генерирующей аэрозоль, согласно настоящему изобретению были описаны в отношении устройства, генерирующего аэрозоль, и в равной степени применимы.
Согласно настоящему изобретению предусмотрен способ работы устройства, генерирующего аэрозоль, или системы доставки аэрозоля согласно настоящему описанию и как описано в данном документе. Способ включает
- нагрев субстрата, образующего аэрозоль, на первом уровне температуры в режиме высвобождения аэрозоля и
- в ответ на сигнал паузы, нагрев субстрата, образующего аэрозоль, на втором уровне температуры, ниже первого уровня температуры, в режиме паузы.
Как дополнительно описано выше в отношении устройства, генерирующего аэрозоль, согласно настоящему изобретению второй уровень температуры предпочтительно выбирают так, чтобы он был достаточно низким, чтобы сводить к минимуму расходование субстрата в режиме паузы, и в то же время достаточно высоким, чтобы избегать конденсации пара в устройстве, которая иначе могла бы оказывать негативное влияние на качество неизрасходованного субстрата, образующего аэрозоль.
Соответственно, второй уровень температуры может составлять по меньшей мере 150 градусов Цельсия, в частности по меньшей мере 175 градусов Цельсия, предпочтительно по меньшей мере 185 градусов Цельсия, более предпочтительно по меньшей мере 195 градусов Цельсия. И наоборот, второй уровень температуры может составлять не более 220 градусов Цельсия, в частности не более 225 градусов Цельсия, предпочтительно не более 215 градусов Цельсия, более предпочтительно по меньшей мере 205 градусов Цельсия. Подобным образом второй уровень температуры предпочтительно находится в диапазоне от 175 градусов Цельсия до 225 градусов Цельсия, в частности от 185 градусов Цельсия до 215 градусов Цельсия, более конкретно от 195 градусов Цельсия до 205 градусов Цельсия.
В относительном выражении второй уровень температуры может быть ниже первого уровня температуры на по меньшей мере 50 градусов Цельсия, в частности по меньшей мере 75 градусов Цельсия, более конкретно по меньшей мере 100 градусов Цельсия.
Первый уровень температуры может находиться в диапазоне от 325 градусов Цельсия до 385 градусов Цельсия, в частности от 340 градусов Цельсия до 370 градусов Цельсия, более конкретно от 350 градусов Цельсия до 360 градусов Цельсия.
Способ может дополнительно включать нагрев субстрата, образующего аэрозоль, для возвращения к первому уровню температуры после истечения заданного максимального времени паузы или в ответ на сигнал активности. Как дополнительно описано выше в отношении устройства, генерирующего аэрозоль, согласно настоящему изобретению заданное максимальное время паузы может находиться в диапазоне от 1 минуты до 15 минут, в частности от 2 минут до 14 минут, более конкретно от 3 минут до 5 минут или от 7 минут до 12 минут.
Как также дополнительно описано выше в отношении устройства, генерирующего аэрозоль, согласно настоящему изобретению, способ может дополнительно включать прекращение нагрева после по меньшей мере одного из
- заданного количества затяжек,
- истечения заданного времени работы в режиме высвобождения аэрозоля,
- истечения заданного времени работы в режиме паузы; или
- истечения заданного взвешенного совокупного времени работы в режиме высвобождения аэрозоля и режиме паузы.
Для перехода из режима высвобождения аэрозоля в режим паузы в ответ на сигнал паузы, нагрев может быть прекращен до достижения второго уровня температуры, после чего происходит нагрев субстрата, образующего аэрозоль, на втором уровне температуры. Подобным образом, в ответ на сигнал паузы, субстрат, образующий аэрозоль, может нагреваться с уменьшенной мощностью нагрева или в импульсном режиме до достижения второго уровня температуры, после чего происходит нагрев субстрата, образующего аэрозоль, на втором уровне температуры. Переход от нагрева на первом уровне температуры в режиме высвобождения аэрозоля к нагреву на втором уровне температуры в режиме паузы в ответ на сигнал паузы также может обозначаться как «режим охлаждения».
Дополнительные признаки и преимущества способа согласно настоящему изобретению были описаны в отношении устройства, генерирующего аэрозоль, и системы, генерирующей аэрозоль, и в равной степени применимы.
Настоящее изобретение определено в формуле изобретения. Однако ниже представлен не являющийся исчерпывающим перечень неограничивающих примеров. Любые один или более из признаков этих примеров можно комбинировать с любыми одним или более признаками другого примера, варианта осуществления или аспекта, описанных в данном документе.
Пример Ex1: Устройство, генерирующее аэрозоль, которое содержит электрическое нагревательное приспособление для нагрева субстрата, образующего аэрозоль, с целью генерирования аэрозоля, причем нагревательное приспособление выполнено с возможностью нагрева субстрата, образующего аэрозоль, на первом уровне температуры в режиме высвобождения аэрозоля и, в ответ на сигнал паузы, нагрева субстрата, образующего аэрозоль, на втором уровне температуры, ниже первого уровня, температуры в режиме паузы.
Пример Ex2: Устройство, генерирующее аэрозоль, согласно примеру Ex1, в котором первый уровень температуры находится в диапазоне от 325 градусов Цельсия до 385 градусов Цельсия, в частности от 340 градусов Цельсия до 370 градусов Цельсия, более конкретно от 350 градусов Цельсия до 360 градусов Цельсия.
Пример Ex3: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, в котором второй уровень температуры находится в диапазоне от 175 градусов Цельсия до 225 градусов Цельсия, в частности от 185 градусов Цельсия до 215 градусов Цельсия, более конкретно от 195 градусов Цельсия до 205 градусов Цельсия.
Пример Ex4: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, в котором второй уровень температуры ниже первого уровня температуры на по меньшей мере 50 градусов Цельсия, в частности по меньшей мере 75 градусов Цельсия, более конкретно по меньшей мере 100 градусов Цельсия.
Пример Ex5: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, в котором второй уровень температуры составляет по меньшей мере 150 градусов Цельсия, в частности по меньшей мере 175 градусов Цельсия, предпочтительно по меньшей мере 185 градусов Цельсия, более предпочтительно по меньшей мере 195 градусов Цельсия.
Пример Ex6: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, в котором второй уровень температуры составляет не более 220 градусов Цельсия, в частности не более 225 градусов Цельсия, предпочтительно не более 215 градусов Цельсия, более предпочтительно по меньшей мере 205 градусов Цельсия.
Пример Ex7: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, которое дополнительно содержит по меньшей мере один датчик, выполненный с возможностью вывода сигнала датчика, который указывает, что устройство находится в использовании пользователем или в паузе в работе.
Пример Ex8: Устройство, генерирующее аэрозоль, согласно примеру Ex7, в котором по меньшей мере один датчик включает один из датчика затяжки для обнаружения затяжки пользователя, датчика перемещения для обнаружения перемещения устройства и датчика ориентации для обнаружения ориентации устройства.
Пример Ex9: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, которое дополнительно содержит пользовательский переключатель, дающий возможность пользователю устройства инициировать по меньшей мере одно из работы устройства или паузы в работе.
Пример Ex10: Устройство, генерирующее аэрозоль, согласно любому из примеров Ex7-Ex9, которое дополнительно содержит контроллер, выполненный с возможностью генерирования сигнала паузы в ответ на сигнал датчика, указывающий на паузу в работе, и/или в ответ на инициирование пользователем паузы в работе с помощью пользовательского переключателя.
Пример Ex11: Устройство, генерирующее аэрозоль, согласно примеру Ex10, в котором контроллер выполнен с возможностью генерирования сигнала активности в ответ на указание сигналом датчика работы устройства и/или в ответ на инициирование пользователем работы устройства с помощью пользовательского переключателя.
Пример Ex12: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, в котором нагревательное приспособление выполнено с возможностью перехода из режима паузы в режим высвобождения аэрозоля после истечения заданного максимального времени паузы или в ответ на сигнал активности.
Пример Ex13: Устройство, генерирующее аэрозоль, согласно примеру Ex12, в котором заданное максимальное время паузы находится в диапазоне от 1 минуты до 15 минут, в частности от 2 минут до 14 минут, более конкретно от 3 минут до 5 минут или от 7 минут до 12 минут.
Пример Ex14: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, в котором нагревательное приспособление выполнено с возможностью прекращения работы по нагреву после по меньшей мере одного из
заданного количества затяжек,
истечения заданного времени работы в режиме высвобождения аэрозоля,
истечения заданного времени работы в режиме паузы; или
истечения заданного взвешенного совокупного времени работы в режиме высвобождения аэрозоля и режиме паузы.
Пример Ex15: Устройство, генерирующее аэрозоль, согласно примеру Ex14, в котором заданное время работы в режиме высвобождения аэрозоля находится в диапазоне от 1 минуты до 12 минут, в частности от 2 минут до 10 минут, более конкретно от 3 минут до 8 минут, например 6 минут.
Пример Ex16: Устройство, генерирующее аэрозоль, согласно любому из примеров Ex14 или Ex15, в котором заданное время работы в режиме паузы находится в диапазоне от 1 минуты до 15 минут, в частности от 2 минут до 14 минут, более конкретно от 5 минут до 13 минут, например 12 минут.
Пример Ex17: Устройство, генерирующее аэрозоль, согласно любому из примеров Ex14-Ex16, в котором заданное взвешенное совокупное время работы в режиме высвобождения аэрозоля и режиме паузы может находиться в диапазоне от 1 минуты до 12 минут, в частности от 2 минут до 10 минут, более конкретно от 3 минут до 8 минут, например 6 минут.
Пример Ex18: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, в котором нагревательное приспособление выполнено с возможностью перехода от нагрева на первом уровне температуры в режиме высвобождения аэрозоля к нагреву на втором уровне температуры в режиме паузы в ответ на сигнал паузы, посредством прекращения нагрева субстрата, образующего аэрозоль, до достижения второго уровня температуры или посредством нагрева субстрата, образующего аэрозоль, с уменьшенной мощностью нагрева или в импульсном режиме до достижения второго уровня температуры.
Пример Ex19: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, в котором нагревательное приспособление представляет собой резистивное нагревательное приспособление или индукционное нагревательное приспособление.
Пример Ex20: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, в котором нагревательное приспособление выполнено с возможностью изменения по меньшей мере одного из первого уровня температуры или второго уровня температуры на основе данных об окружающей среде.
Пример Ex21: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, которое дополнительно содержит датчик данных об окружающей среде, в частности по меньшей мере один из датчика влажности для измерения влажности в окружающей среде устройства или датчика температуры для измерения температуры в окружающей среде устройства.
Пример Ex22: Устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров, которое дополнительно содержит пользовательский интерфейс, в частности дисплей или один или более источников света, таких как один или более LED (светодиодов).
Пример Ex23: Система, генерирующая аэрозоль, которая содержит устройство, генерирующее аэрозоль, согласно любому из предыдущих примеров и изделие, генерирующее аэрозоль, предназначенное для использования с этим устройством, причем изделие содержит подлежащий нагреву субстрат, образующий аэрозоль.
Пример Ex24: Система, генерирующая аэрозоль, согласно примеру Ex23, в которой второй уровень температуры выбран так, чтобы сохранить пригодность к использованию субстрата, высвобождающего аэрозоль, в течение длительного времени, более конкретно благодаря уменьшению образования аэрозолей на по меньшей мере 50 процентов и/или предотвращению конденсации веществ в субстрате, образующем аэрозоль.
Пример Ex25: Способ работы устройства, генерирующего аэрозоль, согласно любому из примеров Ex1-Ex22 или системы доставки аэрозоля согласно любому из примеров Ex23, Ex24, причем способ включает:
нагрев субстрата, образующего аэрозоль, на первом уровне температуры в режиме высвобождения аэрозоля и
в ответ на сигнал паузы, нагрев субстрата, образующего аэрозоль, на втором уровне температуры, ниже первого уровня температуры, в режиме паузы.
Пример Ex26: Способ согласно примеру Ex25, который дополнительно включает нагрев субстрата, образующего аэрозоль, для возвращения к первому уровню температуры после истечения заданного максимального времени паузы или в ответ на сигнал активности.
Пример Ex27: Способ согласно примеру Ex26, в котором заданное максимальное время паузы находится в диапазоне от 1 минуты до 15 минут, в частности от 2 минут до 14 минут, более конкретно от 3 минут до 5 минут или от 7 минут до 12 минут.
Пример Ex28: Способ согласно любому из примеров Ex25-Ex27, который дополнительно включает прекращение нагрева после по меньшей мере одного из
заданного количества затяжек,
истечения заданного времени работы в режиме высвобождения аэрозоля,
истечения заданного времени работы в режиме паузы; или
истечения заданного взвешенного совокупного времени работы в режиме высвобождения аэрозоля и режиме паузы.
Пример Ex29: Способ согласно примеру Ex28, в котором заданное время работы в режиме высвобождения аэрозоля находится в диапазоне от 1 минуты до 12 минут, в частности от 2 минут до 10 минут, более конкретно от 3 минут до 8 минут, например 6 минут.
Пример Ex30: Способ согласно любому из примеров Ex28 и Ex29, в котором заданное время работы в режиме паузы находится в диапазоне от 1 минуты до 15 минут, в частности от 2 минут до 14 минут, более конкретно от 5 минут до 13 минут, например 12 минут.
Пример Ex31: Способ согласно любому из примеров Ex28-Ex30, в котором заданное взвешенное совокупное время работы в режиме высвобождения аэрозоля и режиме паузы может находиться в диапазоне от 1 минуты до 12 минут, в частности от 2 минут до 10 минут, более конкретно от 3 минут до 8 минут, например 6 минут.
Пример Ex32: Способ согласно любому из примеров Ex25-Ex31, в котором в ответ на сигнал паузы нагрев прекращают до достижения второго уровня температуры, после чего выполняют нагрев субстрата, образующего аэрозоль, на втором уровне температуры.
Пример Ex33: Способ согласно любому из примеров Ex25-Ex31, в котором, в ответ на сигнал паузы субстрат, образующий аэрозоль, нагревают с уменьшенной мощностью нагрева или в импульсном режиме до достижения второго уровня температуры, после чего выполняют нагрев субстрата, образующего аэрозоль, на втором уровне температуры.
Пример Ex34: Способ согласно любому из примеров Ex25-Ex33, в котором первый уровень температуры находится в диапазоне от 325 градусов Цельсия до 385 градусов Цельсия, в частности от 340 градусов Цельсия до 370 градусов Цельсия, более конкретно от 350 градусов Цельсия до 360 градусов Цельсия.
Пример Ex35: Способ согласно любому из примеров Ex25-Ex34, в котором второй уровень температуры находится в диапазоне от 175 градусов Цельсия до 225 градусов Цельсия, в частности от 185 градусов Цельсия до 215 градусов Цельсия, более конкретно от 195 градусов Цельсия до 205 градусов Цельсия.
Пример Ex36: Способ согласно любому из примеров Ex25-Ex35, в котором второй уровень температуры ниже первого уровня температуры на по меньшей мере 50 градусов Цельсия, в частности по меньшей мере 75 градусов Цельсия, более конкретно по меньшей мере 100 градусов Цельсия.
Пример Ex37: Способ согласно любому из примеров Ex25-Ex36, в котором второй уровень температуры составляет по меньшей мере 150 градусов Цельсия, в частности по меньшей мере 175 градусов Цельсия, предпочтительно по меньшей мере 185 градусов Цельсия, более предпочтительно по меньшей мере 195 градусов Цельсия.
Пример Ex38: Способ согласно любому из примеров Ex25-Ex37, в котором второй уровень температуры составляет не более 220 градусов Цельсия, в частности не более 225 градусов Цельсия, предпочтительно не более 215 градусов Цельсия, более предпочтительно по меньшей мере 205 градусов Цельсия.
Далее примеры будут дополнительно описаны со ссылкой на фигуры, на которых:

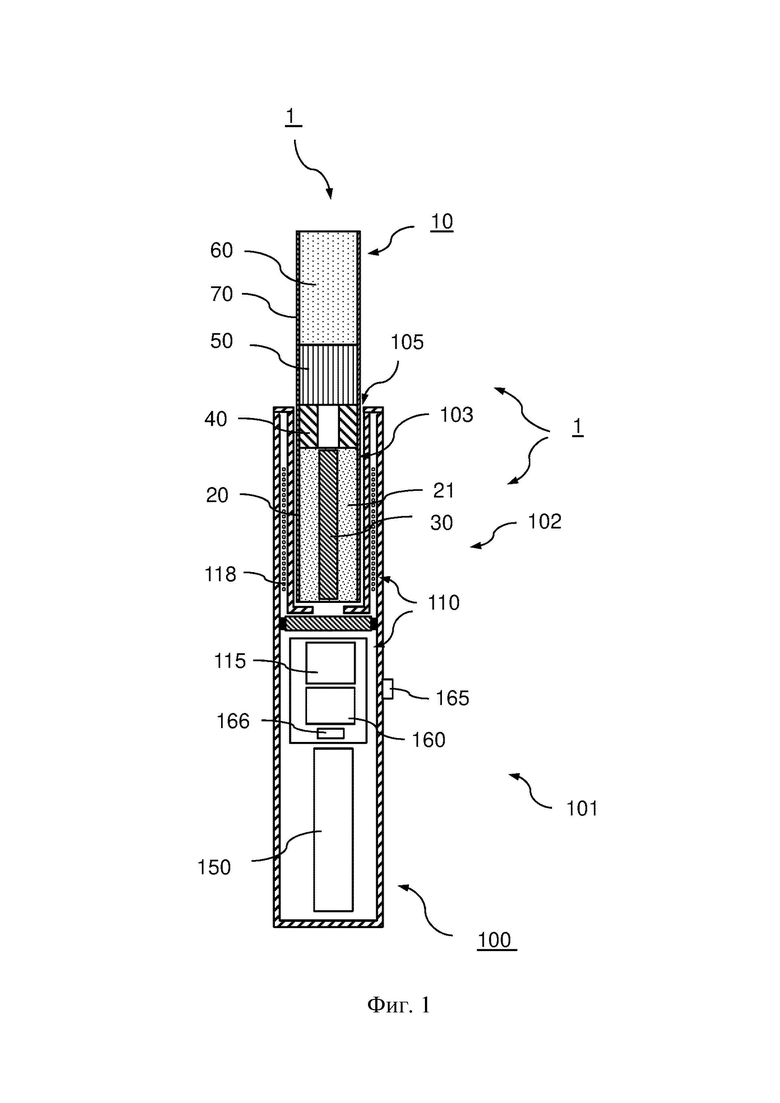

на фиг. 1 схематически проиллюстрирована система, генерирующая аэрозоль, согласно иллюстративному варианту осуществления настоящего изобретения, которая содержит устройство, генерирующее аэрозоль, и изделие, генерирующее аэрозоль, для использования с устройством;

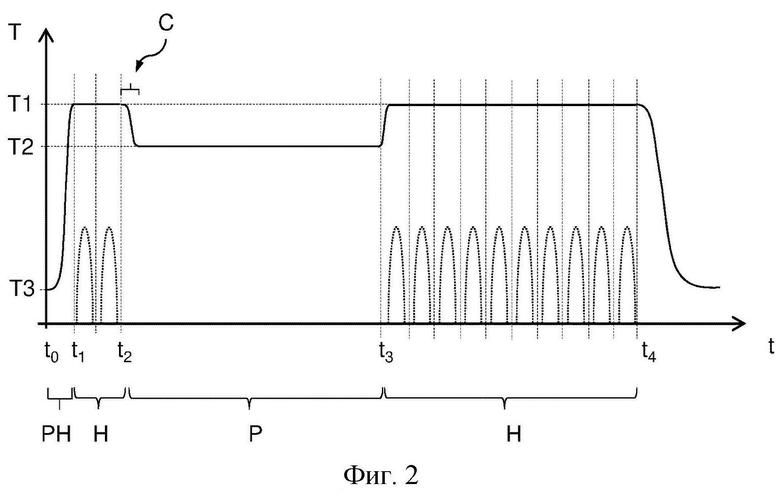

на фиг. 2 показан иллюстративный вариант осуществления способа эксплуатации устройства, генерирующего аэрозоль, согласно фиг. 1; и

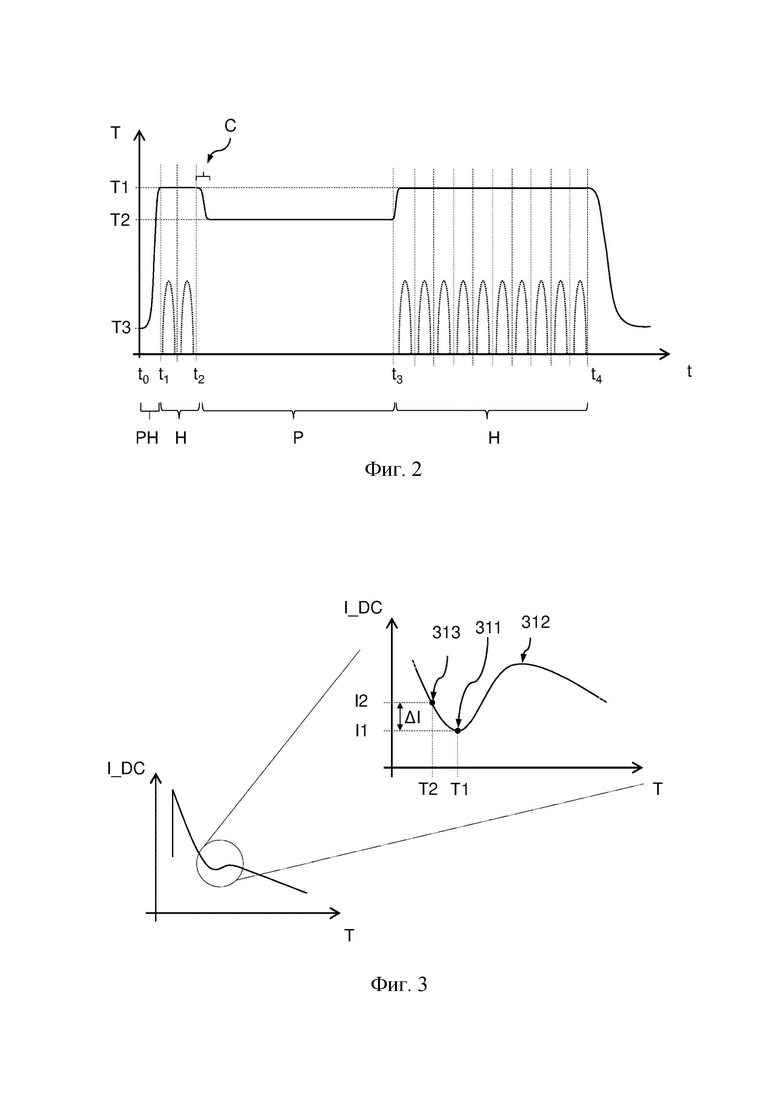

на фиг. 3 показан профиль зависимости силы электрического тока от температуры устройства, генерирующего аэрозоль, согласно фиг. 1.
На фиг. 1 схематически проиллюстрирован иллюстративный вариант осуществления системы 1, генерирующей аэрозоль, согласно настоящему изобретению, которая выполнена с возможностью генерировать вдыхаемый аэрозоль путем нагрева субстрата, образующего аэрозоль. Система 1 содержит изделие 10, генерирующее аэрозоль, которое содержит подлежащий нагреву субстрат 21, образующий аэрозоль, и устройство 100, генерирующее аэрозоль, для индукционного нагрева субстрата при сцеплении изделия 10 с устройством 100.
Изделие 10, генерирующее аэрозоль, имеет по существу стержнеобразную форму, напоминающую форму обычной сигареты. В настоящем варианте осуществления изделие 10 содержит четыре элемента, которые последовательно расположены в соосном выравнивании: элемент 20 в виде субстрата, расположенный на дальнем конце изделия 10, опорный элемент 40 с центральным проходом для воздуха, элемент 50, охлаждающий аэрозоль, и фильтрующий элемент 60, расположенный на ближнем конце изделия 10, который выполняет функцию мундштука. Элемент 20 в виде субстрата содержит подлежащий нагреву субстрат 21, образующий аэрозоль, а также токоприемник 30, находящийся в непосредственном физическом контакте с субстратом 21 и используемый для индукционного нагрева субстрата 21. Это будет более подробно описано ниже. Четыре элемента имеют по существу цилиндрическую форму с по существу одинаковым диаметром. В дополнение четыре элемента окружены наружной оберткой 70 так, чтобы удерживать элементы вместе и сохранять требуемую круглую форму поперечного сечения изделия 10. Обертка 70 предпочтительно изготовлена из бумаги. Дополнительные подробности об изделии 10, в частности о четырех элементах, раскрыты, например, в документе WO 2015/176898 A1.
Продолговатое устройство 100, генерирующее аэрозоль, содержит две части: ближнюю часть 102 и дальнюю часть 101. В ближней части 102 устройство 100 содержит полость 103 для приема с возможностью извлечения по меньшей мере части изделия 10, генерирующего аэрозоль. В дальней части 101 устройство 100 содержит источник 150 питания постоянного тока, такой как перезаряжаемая батарея, для обеспечения питанием работы устройства, а также контроллер 160 для управления работой устройства 100. Для нагрева субстрата 21 в изделии 10 устройство 100 содержит электрическое нагревательное приспособление 110, функционально соединенное с контроллером 160. В настоящем варианте осуществления нагревательное приспособление 110 представляет собой индукционное нагревательное приспособление, содержащее электрическую схему 115 и индукционную катушку 118 для генерирования переменного, в частности высокочастотного, магнитного поля внутри полости 103. Как можно увидеть на фиг. 1, индукционная катушка 118 представляет собой винтовую катушку, расположенную в ближней части 102 устройства так, что она по периметру окружает цилиндрическую приемную полость 103. Вследствие этого токоприемник 30 изделия 10, генерирующего аэрозоль, взаимодействует с электромагнитным полем при введении изделия 10 в контакт с устройством 100, что, таким образом, обеспечивает возможность индукционного нагрева токоприемника 30 внутри изделия 10. Соответственно, после вставки изделия 10 в полость 103 устройства 100 (как показано на фиг. 1) и приведения в действие нагревательного приспособления 110 переменное электромагнитное поле внутри полости 103 индуцирует в токоприемнике 30 вихревые токи и/или потери на гистерезис, в зависимости от магнитных и электрических свойств материала токоприемника. Как следствие, токоприемник 30 нагревается до тех пор, пока не достигнет температуры, достаточной для испарения субстрата 21, образующего аэрозоль, который окружает токоприемник 30 внутри изделия 10.
При использовании системы, когда пользователь делает затяжку, то есть при приложении отрицательного давления к фильтрующему элементу 60 изделия 10, воздух втягивается в полость 103 на краю отверстия 105 для вставки изделия. Затем поток воздуха проходит в направлении дальнего конца полости 103 через проход, образованный между внутренней поверхностью цилиндрической полости 103 и наружной поверхностью изделия 10. На дальнем конце полости 103 поток воздуха поступает в изделие 10, генерирующее аэрозоль, через элемент 20 в виде субстрата. Отсюда поток воздуха далее проходит через опорный элемент 40, элемент 50, охлаждающий аэрозоль, и фильтрующий элемент 60, через который он в конечном итоге покидает изделие 10. Во время нагрева испаренный материал из субстрата 21, образующего аэрозоль, увлекается в поток воздуха через элемент 20 в виде субстрата. При дальнейшем прохождении через опорный элемент 40, охлаждающий элемент 50 и фильтрующий элемент 60 поток воздуха, содержащий испаренный материал, охлаждается с образованием аэрозоля, который покидает изделие 10 через фильтрующий элемент 60.
Обычно после начала пользовательский сеанс продолжается непрерывно до тех пор, пока субстрат, образующий аэрозоль, в изделии не израсходуется или не произойдет вхождение в заданные рабочие условия. То есть обычно пользователь делает несколько последовательных затяжек до ощущения израсходования субстрата или до достижения заданного количества затяжек или заданного максимального времени работы. Однако, как дополнительно описано выше, существует давнее желание позволить пользователю прерывать пользовательский сеанс и возобновлять этот сеанс на более позднем этапе с использованием того же изделия с по-прежнему приемлемым качеством аэрозоля.
Для этого в настоящем изобретении предложено прерывание генерирования аэрозоля путем перевода работы устройства 100 из режима высвобождения аэрозоля в режим паузы, в котором субстрат, образующий аэрозоль, поддерживается при промежуточной температуре. Промежуточную температуру выбирают так, чтобы она была ниже температуры во время режима высвобождения аэрозоля с целью сведения к минимуму расходования субстрата, однако все же достаточно высокой для предотвращения конденсации пара в полости 103, которая могла бы оказывать негативное влияние на субстрат 21. Вследствие этого, пользовательский сеанс может быть прерван и возобновлен без претерпевания неприемлемых потерь качества аэрозоля, генерируемого после возобновления пользовательского сеанса.
Эта процедура показана на фиг. 2, на которой проиллюстрирован иллюстративный вариант осуществления способа эксплуатации устройства, генерирующего аэрозоль, согласно фиг. 1 при разных температурах Т во время разных режимов работы в течение времени t. Начиная с левой стороны фиг. 2, пользовательский сеанс инициируется в момент времени t0, например посредством пользовательского ввода с помощью пользовательского переключателя 165, показанного на фиг. 1, или посредством обнаружения вставки изделия 10, генерирующего аэрозоль, в устройство 100. После инициирования нагревательное приспособление 110 начинает нагревать субстрат 21, образующий аэрозоль, в изделии 10 во время режима РН предварительного нагрева от комнатной температуры T3 до достижения первого уровня T1 температуры в момент времени t1. Первый уровень T1 температуры является достаточным для испарения субстрата 21, образующего аэрозоль, с целью образования аэрозоля. В зависимости от типа субстрата, первый уровень T1 температуры может находиться в диапазоне от 325 градусов Цельсия до 385 градусов Цельсия, в частности от 340 градусов Цельсия до 370 градусов Цельсия, более конкретно от 350 градусов Цельсия до 360 градусов Цельсия. В момент времени t1 работа нагревательного приспособления 110 переходит из режима предварительного нагрева в режим Н высвобождения аэрозоля, в котором температура t субстрата 21, образующего аэрозоль, поддерживается на первом уровне T1 температуры. В этот момент пользователь может начинать делать определенное количество затяжек на свое усмотрение до того, как может принять решение прервать пользовательский сеанс. В примере согласно фиг. 2 пользователь делает две затяжки (указанные пунктирными изогнутыми линиями), а затем в момент времени t2 принимает решение временно прервать пользовательский сеанс. Эта пауза может быть инициирована, например, посредством пользовательского ввода, предпочтительно снова с помощью пользовательского переключателя 165. Альтернативно или дополнительно, как показано на фиг. 1, устройство 100, генерирующее аэрозоль, может содержать датчик 166 перемещения для обнаружения перемещения устройства 100. Датчик 166 перемещения может, например, обнаруживать отсутствие перемещения устройства 100, генерирующего аэрозоль, в течение определенного времени, что может указывать на отсутствие использования устройства 100, например по причине того, что устройство 100 лежит на столе в состоянии бездействия. Как следствие, датчик 166 перемещения может выводить сигнал датчика, указывающий, что устройство 100 находится в рабочей паузе, то есть его в паузе использования. Затем, в ответ на инициирование пользователем рабочей паузы, то есть паузы использования, с помощью пользовательского переключателя 165 или в ответ на такой сигнал датчика, контроллер 160 может генерировать сигнал паузы, вызывающий вышеупомянутый переход нагревательного приспособления 110 из режима высвобождения аэрозоля в режим Р паузы. В режиме Р паузы нагревательное приспособление 110 нагревает субстрат 21, образующий аэрозоль, на втором уровне T2 температуры, который ниже первого уровня T1 температуры, чтобы свести к минимуму расходование субстрата 21. При этом второй уровень T2 температуры является по-прежнему достаточно высоким для предотвращения конденсации испаренных веществ в полости 103. В зависимости от, среди прочего, типа и состава конкретного субстрата, второй уровень температуры может находиться в диапазоне от 175 градусов Цельсия до 225 градусов Цельсия, в частности от 185 градусов Цельсия до 215 градусов Цельсия, более конкретно от 195 градусов Цельсия до 205 градусов Цельсия.
Предпочтительно управление нагревом субстрата 21 на соответствующих уровнях T1, T2 температуры во время режима высвобождения аэрозоля или режима паузы осуществляется в конфигурации с обратной связью контроллером 160. Для этого контроллер 160 может быть выполнен с возможностью определения по напряжению питания постоянного тока источника 150 питания постоянного тока и по силе постоянного тока, получаемых от источника 150 питания постоянного тока, кажущегося омического сопротивления токоприемника 30, которое указывает на температуру токоприемника 30 и, таким образом, указывает на температуру субстрата 21, образующего аэрозоль. Может быть предпочтительно измерять как напряжение питания постоянного тока, так и силу постоянного тока, получаемых от источника питания постоянного тока. Это может быть достигнуто с помощью подходящего датчика напряжения постоянного тока и подходящего датчика силы постоянного тока (не показаны на фиг. 1). Однако в случае источника постоянного тока с постоянным напряжением питания управление температурой может основываться только на измерении силы постоянного тока. Подробности этого механизма управления описаны, например, в документе WO 2015/177256 A1.
Для облегчения управления температурой на первом уровне T1 температуры и втором уровне T2 температуры система 1, генерирующая аэрозоль, согласно фиг. 1 может содержать токоприемник 30, содержащий по меньшей мере два разных материала токоприемника. То есть токоприемник 30 может содержать первый материал токоприемника, оптимизированный в отношении тепловых потерь и, таким образом, эффективности нагрева. Дополнительно токоприемник 30 может содержать второй материал токоприемника, используемый в качестве маркера температуры. Для этого второй материал токоприемника выбирают так, чтобы его температура Кюри соответствовала заданной рабочей температуре токоприемника в сборе. То есть в настоящем варианте осуществления температура Кюри второго материала токоприемника предпочтительно выбрана приблизительно на первом уровне T1 температуры. Когда токоприемник 30 достигает температуры Кюри второго материала токоприемника, магнитные свойства этого материала изменяются от ферромагнитных или ферримагнитных на парамагнитные, что сопровождается временным изменением кажущего сопротивления или проводимости токоприемника 30. Как описано выше, сила постоянного тока, получаемого от источника 150 питания постоянного тока, пропорциональна проводимости и обратно пропорциональна кажущемуся сопротивлению токоприемника. Таким образом, путем отслеживания соответствующего изменения силы постоянного тока, получаемого индукционным нагревательным приспособлением 110, можно определить, когда второй материал токоприемника достигает своей температуры Кюри и, таким образом, когда была достигнута заданная рабочая температура. Подробности этого механизма управления описаны, например, в документе WO 2015/177294 A1.
Основы этого механизма также проиллюстрированы на фиг. 3, где показана сила I_DC постоянного тока, поглощаемого индукционным нагревательным элементом 110, в зависимости от температуры Т токоприемника 30 и, таким образом, температуры Т субстрата. Для управления процессом нагрева на первом уровне T1 температуры во время режима высвобождения аэрозоля контроллер 160 может регулировать силу тока I1 до локального минимума 311 или до точки между локальным минимумом 311 или локальным максимумом 312 профиля зависимости силы тока от температуры, показанного на фиг. 3. Для этого профиль зависимости силы тока от температуры, показанный на фиг. 3, может быть запрограммирован в контроллер 160. Для управления процессом нагрева на втором уровне T2 температуры во время режима паузы контроллер 160 может регулировать силу тока I2 до точки 313, соответствующей силе тока в локальном минимуме 311 с добавлением заданного значения смещения в нисходящей части профиля зависимости силы тока от температуры слева от локального минимума 311, что также показано на фиг. 3. То есть управление температурой нагрева на втором уровне T2 температуры может быть основано на принципах управления смещением. Для поддержания температуры на соответствующих уровнях T1, T2 температуры во время режима Н высвобождения аэрозоля или во время режима Р паузы, соответственно, нагревательное приспособление 110 может эксплуатироваться в импульсном режиме. Принципы работы в импульсном режиме описаны, например, в документе WO 2015/177256 A1.
Для изменения температуры субстрата 21 с первого уровня T1 температуры на второй уровень T2 температуры нагревательное приспособление 110 может прекращать нагрев субстрата 21, образующего аэрозоль, до достижения второго уровня T2 температуры. Альтернативно нагревательное приспособление 110 может нагревать субстрат 21, образующий аэрозоль, с уменьшенной мощностью нагрева или в импульсном режиме до достижения второго уровня T2 температуры. Переход от нагрева на первом уровне T1 температуры в режиме Н высвобождения аэрозоля к нагреву на втором уровне T2 температуры в режиме Р паузы можно обозначить как режим С охлаждения. Как показано на фиг. 2, режим С охлаждения может представлять собой начальную часть режима Р паузы.
При достижении второго уровня T2 температуры нагревательное приспособление 110 может возвращаться в нормальный режим нагрева, как во время режима Н высвобождения аэрозоля, для поддержания температуры субстрата 21 при второй температуре T2, в частности с использованием вышеописанного управления с обратной связью.
Когда пользователь принимает решение возобновить пользовательский сеанс, переход от режима Р паузы обратно к режиму высвобождения аэрозоля может быть инициирован, например, посредством пользовательского ввода, предпочтительно с помощью пользовательского переключателя 165. Соответственно, в ответ на повторное инициирование пользователем работы устройства с помощью пользовательского переключателя 165, контроллер 160 может генерировать сигнал активности, который вызывает эксплуатацию нагревательного приспособления 110 в режиме Р нагрева аэрозоля, снова путем увеличения и последующего поддержания температуры токоприемника 21 на первом уровне T1 температуры, как показано в момент времени t3 на фиг. 2.
Дополнительно или альтернативно датчик 166 перемещения может быть использован для повторного инициирования режима высвобождения аэрозоля при обнаружении перемещения устройства 100, что может указывать на то, что пользователь (снова) держит устройство 100 и поэтому, вероятно, собирается возобновить пользовательский сеанс. Делая это, датчик 166 перемещения может выводить сигнал датчика, указывающий, что устройство 100 снова находится или вероятно будет находиться в работе. В ответ на такой сигнал датчика контроллер 160 может так же, как и в ответ на приведение в действие с помощью пользовательского переключателя, генерировать сигнал активности, вызывающий эксплуатацию нагревательного приспособления 110 в режиме Р нагрева аэрозоля, снова путем увеличения и последующего поддержания температуры токоприемника 21 на первом уровне T1 температуры.
Нагревательное приспособление 110 также может быть выполнено с возможностью перехода из режима Р паузы в режим Н высвобождения аэрозоля после истечения заданного максимального времени паузы, например через десять минут. В частности это может происходить независимо от того, запустил ли пользователь активным образом возобновление пользовательского сеанса. Преимущественно это позволяет избежать излишне длительного поддержания устройства 100 в режиме паузы, что, в свою очередь, предотвращает итоговое израсходование субстрата 21, образующего аэрозоль, в отсутствие использования. Дополнительно наличие заданного максимального времени паузы может помочь предотвратить исчерпание электропитания в устройстве 100.
Несмотря на это, нагревательное приспособление 110 согласно настоящему варианту изобретения выполнено с возможностью прекращения работы по нагреву в любом случае после заданного количества затяжек или после истечения заданного взвешенного совокупного времени работы в режиме высвобождения аэрозоля и режиме паузы, в зависимости от того, какое событие происходит раньше. При использовании взвешенного совокупного времени работы преимущественно может учитываться то, что субстрат, образующий аэрозоль, может по-прежнему в небольшой степени расходоваться во время режима паузы, что сокращает время эффективной работы в режиме высвобождения аэрозоля. В качестве примера, время в режиме высвобождения аэрозоля может быть взвешено с коэффициентом 1, тогда как время в режиме паузы может быть взвешено с коэффициентом 1/6. Соответственно, в случае, когда время эффективной работы заданного изделия, генерирующего аэрозоль, для выпуска по-прежнему приемлемого количества аэрозоля составляет, например, 6 минут, устройство может эксплуатироваться 6 минут в режиме высвобождения аэрозоля и 0 минут в режиме паузы, или 5 минут в режиме высвобождения аэрозоля и 6 минут в режиме паузы, или 4 минуты в режиме высвобождения аэрозоля и 12 минут в режиме паузы и т. д. В настоящем варианте осуществления работа по нагреву прекращается в момент времени t4 вследствие достижения заданного максимального общего количества двенадцати затяжек, которые доступны при использовании изделия, генерирующего аэрозоль, показанного на фиг. 1.
Для целей настоящего описания и приложенной формулы изобретения, за исключением случаев, когда указано иное, все числа, выражающие величины, количества, процентные доли и т. д., необходимо понимать как модифицированные во всех случаях термином «приблизительно». Также все диапазоны включают раскрытые точки максимума и минимума и включают любые промежуточные диапазоны между ними, которые могут быть или не быть конкретно перечислены в данном документе. Поэтому в данном контексте число А следует понимать как А ± 5 процентов А. В этом контексте число А можно считать включающим численные значения, находящиеся в пределах обычной стандартной ошибки для измерения свойства, которое число А модифицирует. Число А в некоторых случаях при использовании в прилагаемой формуле изобретения может отклоняться на перечисленные выше процентные доли при условии, что величина, на которую отклоняется А, существенно не влияет на основное и новое свойство (свойства) заявленного изобретения. Также все диапазоны включают раскрытые точки максимума и минимума и включают любые промежуточные диапазоны между ними, которые могут быть или не быть конкретно перечислены в данном документе.
Настоящее изобретение относится к устройству, генерирующему аэрозоль. Устройство, генерирующее аэрозоль, содержит электрическое нагревательное приспособление для нагрева субстрата, образующего аэрозоль, с целью генерирования аэрозоля, и по меньшей мере одно из пользовательского переключателя, выполненного с возможностью предоставления пользователю устройства возможности инициировать паузу использования устройства, и по меньшей мере одного датчика, выполненного с возможностью вывода сигнала датчика, указывающего, что устройство находится в использовании пользователем или в паузе использования. Устройство дополнительно содержит контроллер, выполненный с возможностью генерирования сигнала паузы в ответ на сигнал датчика, указывающий, что устройство находится в паузе использования, и/или в ответ на инициирование пользователем паузы использования устройства с помощью пользовательского переключателя. Нагревательное приспособление выполнено с возможностью нагрева субстрата, образующего аэрозоль, на первом уровне температуры в режиме высвобождения аэрозоля и, в ответ на сигнал паузы, нагрева субстрата, образующего аэрозоль, на втором уровне температуры, ниже первого уровня температуры, в режиме паузы. Обеспечивается возможность прерывания пользовательского сеанса и возобновления этого сеанса на более позднем этапе с по-прежнему приемлемым качеством аэрозоля. Генерирование аэрозоля может быть своевременно прекращено во избежание продолжающегося, но нежелательного, расходования субстрата, образующего аэрозоль, и возобновлено обратно в режим работы с нормальным нагревом для генерирования аэрозоля, когда пользователь хочет возобновить пользовательский сеанс. Обеспечивается сведение к минимуму расходования субстрата в режиме паузы и в то же время избегается процесс конденсации пара в устройстве, который оказывает негативное влияние на качество неизрасходованного субстрата, образующего аэрозоль. 14 з.п. ф-лы, 3 ил.
1. Устройство, генерирующее аэрозоль, содержащее электрическое нагревательное приспособление для нагрева субстрата, образующего аэрозоль, с целью генерирования аэрозоля, при этом устройство дополнительно содержит по меньшей мере одно из пользовательского переключателя, выполненного с возможностью предоставления пользователю устройства возможности инициировать паузу использования устройства, и по меньшей мере одного датчика, выполненного с возможностью вывода сигнала датчика, указывающего, что устройство находится в использовании пользователем или в паузе использования, при этом устройство дополнительно содержит контроллер, выполненный с возможностью генерирования сигнала паузы в ответ на сигнал датчика, указывающий, что устройство находится в паузе использования, и/или в ответ на инициирование пользователем паузы использования устройства с помощью пользовательского переключателя, при этом нагревательное приспособление выполнено с возможностью нагрева субстрата, образующего аэрозоль, на первом уровне температуры в режиме высвобождения аэрозоля и, в ответ на сигнал паузы, нагрева субстрата, образующего аэрозоль, на втором уровне температуры, ниже первого уровня температуры, в режиме паузы.
2. Устройство, генерирующее аэрозоль, по п. 1, отличающееся тем, что первый уровень температуры находится в диапазоне от 325 до 385 градусов Цельсия, в частности от 340 до 370 градусов Цельсия, более конкретно от 350 до 360 градусов Цельсия.
3. Устройство, генерирующее аэрозоль, по любому из предыдущих пунктов, отличающееся тем, что второй уровень температуры находится в диапазоне от 175 до 225 градусов Цельсия, в частности от 185 до 215 градусов Цельсия, более конкретно от 195 до 205 градусов Цельсия.
4. Устройство, генерирующее аэрозоль, по любому из предыдущих пунктов, отличающееся тем, что второй уровень температуры находится ниже первого уровня температуры на по меньшей мере 50 градусов Цельсия, в частности по меньшей мере 75 градусов Цельсия, более конкретно по меньшей мере 100 градусов Цельсия.
5. Устройство, генерирующее аэрозоль, по любому из предыдущих пунктов, отличающееся тем, что по меньшей мере один датчик включает один из датчика затяжки для обнаружения затяжки пользователя, датчика перемещения для обнаружения перемещения устройства и датчика ориентации для обнаружения ориентации устройства.
6. Устройство, генерирующее аэрозоль, по любому из предыдущих пунктов, отличающееся тем, что пользовательский переключатель дополнительно выполнен с возможностью предоставления пользователю устройства возможности инициировать использование устройства, в частности пользовательский сеанс.
7. Устройство, генерирующее аэрозоль, по п. 6, отличающееся тем, что контроллер выполнен с возможностью генерирования сигнала активности в ответ на сигнал датчика, указывающий, что устройство находится в использовании пользователем, и/или в ответ на инициирование пользователем использования устройства, в частности пользовательского сеанса, с помощью пользовательского переключателя.
8. Устройство, генерирующее аэрозоль, по любому из предыдущих пунктов, отличающееся тем, что нагревательное приспособление выполнено с возможностью перехода из режима паузы в режим высвобождения аэрозоля после истечения заданного максимального времени паузы или в ответ на сигнал активности.
9. Устройство, генерирующее аэрозоль, по п. 8, отличающееся тем, что заданное максимальное время паузы находится в диапазоне от 1 до 15 минут, в частности от 2 до 14 минут, более конкретно от 3 до 5 минут или от 7 до 12 минут.
10. Устройство, генерирующее аэрозоль, по любому из предыдущих пунктов, отличающееся тем, что нагревательное приспособление выполнено с возможностью прекращения работы по нагреву как в режиме высвобождения аэрозоля, так и в режиме паузы после по меньшей мере одного из: заданного количества затяжек, истечения заданного времени работы в режиме высвобождения аэрозоля, истечения заданного времени работы в режиме паузы или истечения заданного взвешенного совокупного времени работы в режиме высвобождения аэрозоля и режиме паузы.
11. Устройство, генерирующее аэрозоль, по п. 10, отличающееся тем, что заданное время работы в режиме высвобождения аэрозоля находится в диапазоне от 1 до 12 минут, в частности от 2 до 10 минут, более конкретно от 3 до 8 минут, например 6 минут.
12. Устройство, генерирующее аэрозоль, по любому из пп. 10 или 11, отличающееся тем, что заданное время работы в режиме паузы находится в диапазоне от 1 до 15 минут, в частности от 2 до 14 минут, более конкретно от 5 до 13 минут, например 12 минут.
13. Устройство, генерирующее аэрозоль, по любому из предыдущих пунктов, отличающееся тем, что нагревательное приспособление выполнено с возможностью перехода от нагрева на первом уровне температуры в режиме высвобождения аэрозоля к нагреву на втором уровне температуры в режиме паузы в ответ на сигнал паузы, посредством прекращения нагрева субстрата, образующего аэрозоль, до достижения второго уровня температуры или посредством нагрева субстрата, образующего аэрозоль, с уменьшенной мощностью нагрева или в импульсном режиме до достижения второго уровня температуры.
14. Устройство, генерирующее аэрозоль, по любому из предыдущих пунктов, отличающееся тем, что нагревательное приспособление выполнено с возможностью изменения по меньшей мере одного из первого уровня температуры или второго уровня температуры на основе данных об окружающей среде.
15. Устройство, генерирующее аэрозоль, по любому из предыдущих пунктов, отличающееся тем, что дополнительно содержит датчик данных об окружающей среде, в частности по меньшей мере один из датчика влажности для измерения влажности в окружающей среде устройства или датчика температуры для измерения температуры в окружающей среде устройства.
| WO 2019227381 A1, 05.12.2019 | |||
| CN 107296301 A, 27.10.2017 | |||
| CN 104116138 A, 29.10.2014 | |||
| CN 103415222 A, 27.11.2013 | |||
| НАГРЕВАЕМОЕ УСТРОЙСТВО, ГЕНЕРИРУЮЩЕЕ АЭРОЗОЛЬ, И СПОСОБ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ С УСТОЙЧИВЫМИ СВОЙСТВАМИ | 2013 |
|
RU2600915C1 |
