Способ локализованного гидроразрыва пласта Российский патент 2025 года по МПК E21B43/26 E21B43/30 E21B7/08

Изобретение относится к области нефтегазовой промышленности и может быть использовано для интенсификации добычи нефти и газа из продуктивных пластов, в том нетрадиционных плотных коллекторов с трудноизвлекаемыми запасами подобными ачимовской, тюменской доманиковой, баженовской свиты посредством избирательного гидравлического разрыва пласта (ГРП).

Известен способ локализованного гидроразрыва пласта, основанный на использовании двух горизонтальных скважин для удержания роста трещины в желаемых границах и гарантированного распространения трещины ГРП исключительно в пределах продуктивной зоны. Этот способ включает бурение в кровле и подошве пласта двух горизонтальных параллельных друг другу основной и вспомогательной скважин. Основную скважину, предназначенную для осуществления гидроразрыва, перфорируют в вертикальном направлении, а вспомогательную скважину используют для повышения в ней давления. В основной скважине при повышенном давлении во вспомогательной скважине проводят гидроразрыв пласта, в результате которого образуется вертикальная трещина ГРП между двумя скважинами в пределах пласта без отрицательного выхода в водоносную и (или) газоносную зону. Способ используются для локализации вертикальных (поперечных) трещин ГРП между двумя горизонтальными скважинами [патент на изобретение RU 2772626].

Недостатком способа является сложность его использования для образования и локализации продольных трещин ГРП, в том числе горизонтальных расположенных в плоскости напластования пород. Тем более способ не позволяет создавать взаимно перпендикулярную систему локализованных вертикальных и горизонтальных трещин ГРП. Необходимость использования горизонтальных (двух) скважин также осложняет использование способа, особенно при малой толщине пласта.

За прототип принят способ локализованного гидроразрыва пласта, в том числе малой толщины включающий избирательное разбуривание пласта радиальными каналами из основного ствола скважины, импульсное воздействие на пласт химическими агентами для создания пилотных трещин вокруг радиальных каналов, а затем трещин ГРП между радиальными каналами. В этом способе пласт сначала разбуривают горизонтальными сетями параллельных радиальных каналов, закачивают через них в импульсном режиме химические агенты, например бинарные смеси и создают вокруг этих каналов пилотные трещины – площадные узко ориентированные ослабленные зоны пласта. Затем в едином цикле нагнетания агентов повышают давление закачки и проводят основной гидроразрыв пород с получением локализованной системы горизонтальных трещин ГРП закреплённых пропантом в заданном месте пласта. Способ осуществляется следующим образом. В основной обсаженный ствол скважины до уровня пласта на колонне НКТ спускают отклонитель с магнитной меткой и пакером. Затем в колонну НКТ и отклонитель на колтюбинговой трубе спускают управляемый по проводной линии гидромонитор в составе рабочих и реактивных сопел, каротажного прибора (инклинометра, датчиков магнитной метки, давления, других параметров) и ориентатора. Спускаемый на колтюбинговой трубе гидромонитор позволяет бурить в пласте протяженные пространственно разветвленные радиальные каналы малой кривизны по заданной траектории. При вводе гидромонитора в отклонитель его ориентируют с помощью магнитной метки и каротажного прибора в нужном азимуте и фиксируют пакером в скважине. Далее через сориентированный и закреплённый отклонитель с помощью гидромонитора путём гидропескоструйной перфорации проводят зарезку обсадной колонны в заданном направлении и создают сетевой вход в пласт из основного ствола скважины. Через созданный сетевой вход с возможностью повторного в него захода гидромонитором пласт разбуривают несколькими (в различных плоскостях напластования) горизонтальными сетями параллельных радиальных каналов. Затем из скважины извлекают колонну НКТ, отклонитель, колтюбинговую трубу и гидромонитор, в скважину спускают компоновку ГРП с гидропульсатором содержащим два пакера, межпакерный порт и турбину перекрывающую прерывателем потока перепускное отверстие гидропульсатора. При спуске компоновки ГРП межпакерный порт с помощью пакеров герметично подключают к пробуренному желательно обсаженному хвостовиком сетевому входу и всем пробуренным горизонтальным сетям параллельных радиальных каналов. Далее предполагая наличие проницаемости пласта, через межпакерный порт, сетевой вход и горизонтальные сети параллельных радиальных каналов в импульсном режиме закачивают агенты, создают пилотные трещины, повышают давление закачки и создают локализованную горизонтальную систему трещин ГРП закреплённых пропантом. Закачку в пласт агентов, включая жидкость разрыва и суспензию пропанта, проводят единым циклом через межпакерный порт гидропульсатора и сопровождают увеличением давления до момента раскрытия трещин ГРП. Дренирование пласта и отбор продукции проводят с одной установки пакеров через межпакерный порт, сетевой вход и локализованную горизонтальную систему трещин ГРП. Способ может эффективно использоваться в проницаемых пластах, как в вертикальной, так и горизонтальной (одной) скважине для создания локализованной системы горизонтальных трещин ГРП [патент на изобретение RU 2801968, прототип].

Недостатком этого способа является снижение его эффективности в плотных низкопроницаемых пластах при малой поглощающей способности окружающей радиальные каналы среды, когда созданная в такой среде дренажная пространственно разветвленная сеть радиальных каналов представляет собой замкнутую практически запечатанную относительно пласта систему. В этом случае низкая поглощающая способность окружающей радиальные каналы среды осложняет закачку агентов в глубину пласта через единый межпакерный порт гидропульсатора, вызывает отрицательный рост давления закачки, снижает охват пласта химическим воздействием, образование пилотных трещин и точность локализации системы горизонтальных трещин ГРП. Недостатком способа также является невозможность создания взаимно перпендикулярной локализованной системы горизонтальных и вертикальных трещин ГРП, что снижает интенсификацию добычи нефти и газа, особенно в нетрадиционных плотных коллекторах. Кроме того способ требует применения двух различных раздельно спускаемых компоновок в скважину, а именно компоновки для бурения радиальных каналов (колонну НКТ, отклонитель, пакер, колтюбинговую трубу, гидромонитор) и компоновку ГРП с гидропульсатором и пакерами, что увеличивает число спускоподъёмных операций (СПО), осложняет проведение работ и снижает их надёжность.

Задача изобретения – расширение функциональных возможностей и области использования способа, например, в плотных низкопроницаемых пластах, при добыче трудноизвлекаемых углеводородов, повышение эффективности способа в сложных геолого-технологических условиях.

Техническим результатом изобретения является возможность создания взаимно перпендикулярной локализованной системы горизонтальных и вертикальных трещин ГРП, в том числе в нетрадиционных плотных коллекторах, увеличение интенсивности воздействия на пласт, охвата его агентами, отдачи пласта в целом при упрощении, повышении надёжности и оперативности способа.

Для достижения этого технического результата, в способе локализованного гидроразрыва пласта (ГРП), включающем спуск с устья в скважину компоновки ГРП, гидропульсатора в составе двух пакеров, межпакерного порта, перепускного отверстия, турбины, спуск колтюбинговой трубы и управляемого по проводной линии гидромонитора. А также активацию пакеров, зарезку из основного ствола скважины ориентированных в азимутальном направлении сетевых входов в пласт, разбуривание пласта из сетевых входов сетями параллельных радиальных каналов, герметичное подключение к межпакерному порту сетевых входов и сетей параллельных радиальных каналов. А также импульсную закачку в пласт агентов при помощи турбины, периодически перекрывающей прерывателем потока перепускное отверстие гидропульсатора, создание пилотных трещин вокруг радиальных каналов с помощью химических агентов, повышение давления закачки агентов на межпакерном порте гидропульсатора до момента раскрытия трещин ГРП закрепляемых пропантом. При этом согласно изобретению разбуривание пласта из сетевых входов проводят взаимно перпендикулярными сетями параллельных радиальных каналов с помощью компоновки ГРП снабжённой отклонителем, который выполняют в виде криволинейного внутреннего канала гидропульсатора с выходом через межпакерный порт для пропускания сквозь себя колтюбинговую трубу и гидромонитор. При этом пакеры располагают на пакерных втулках надетых на гидропульсатор с уплотнением и возможностью кругового перемещения с устья отклонителя через компоновку ГРП относительно пакерных втулок при активированном положении пакеров. Причём при спуске компоновки ГРП в скважину пакеры активируют на уровне кровли пласта, отклонитель на одной глубине последовательно устанавливают по кругу через определённый угол и в этом положении пласт разбуривают вертикальными и горизонтальными сетями параллельных радиальных каналов. Причём пилотные трещины вокруг радиальных каналов создают с учётом проницаемости пласта, при этом в случае проницаемого пласта химические агенты импульсно закачивают через межпакерный порт сразу по всем пробуренным радиальным каналам, а в непроницаемый пласт химические агенты закачивают через колтюбинговую трубу и гидромонитор по окончании бурения каждого радиального канала. Причём турбину для перекрытия перепускного отверстия гидропульсатора прерывателем потока выполняют съёмной и в компоновку ГРП спускают отдельно потоком жидкости с возможностью посадки в верхней части криволинейного внутреннего канала напротив перепускного отверстия. При этом после создания вокруг радиальных каналов пилотных трещин давления закачки агентов на межпакерном порте гидропульсатора повышают дважды для раскрытия сначала вертикальных, а затем горизонтальных трещин ГРП.

Предлагаемый способ поясняется на примере глубокой вертикальной скважины и горизонтального пласта чертежами, представленными на фиг. 1– 8.

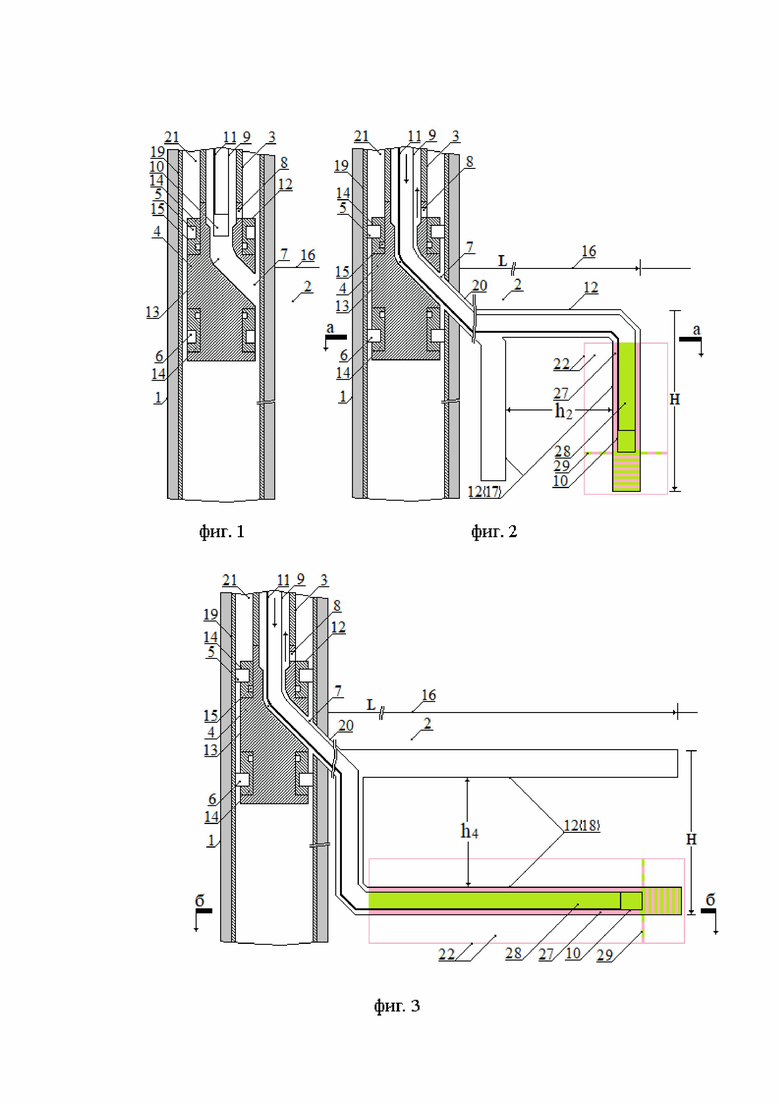

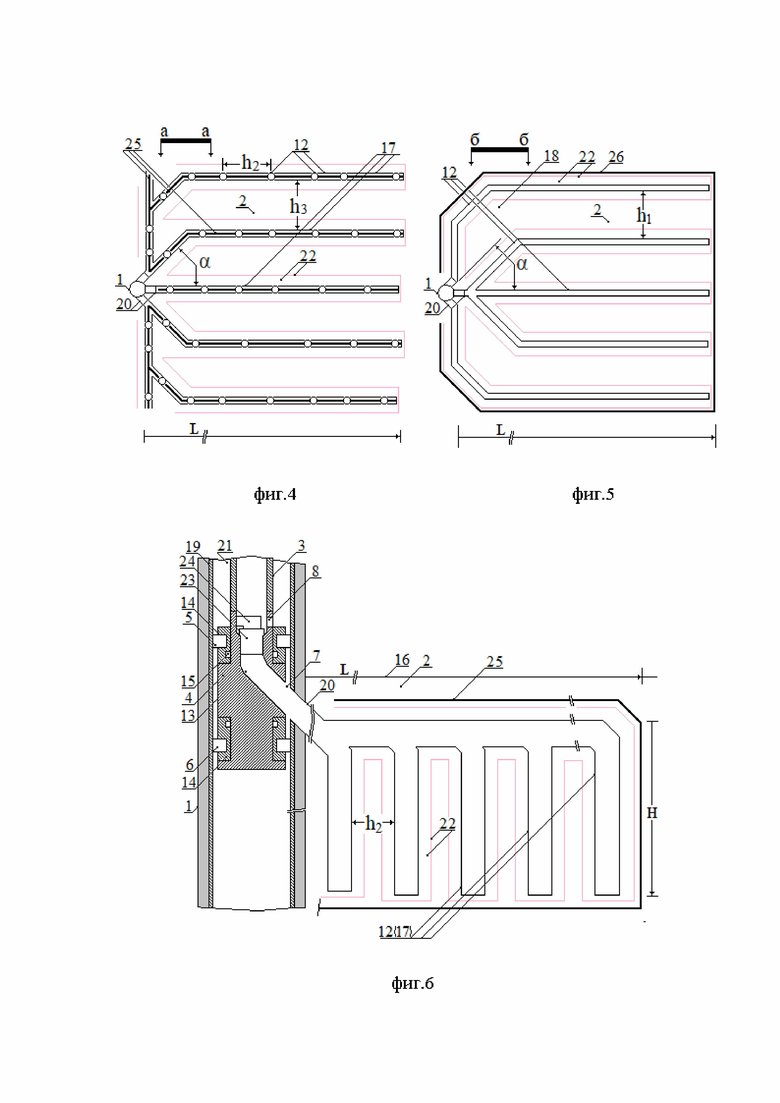

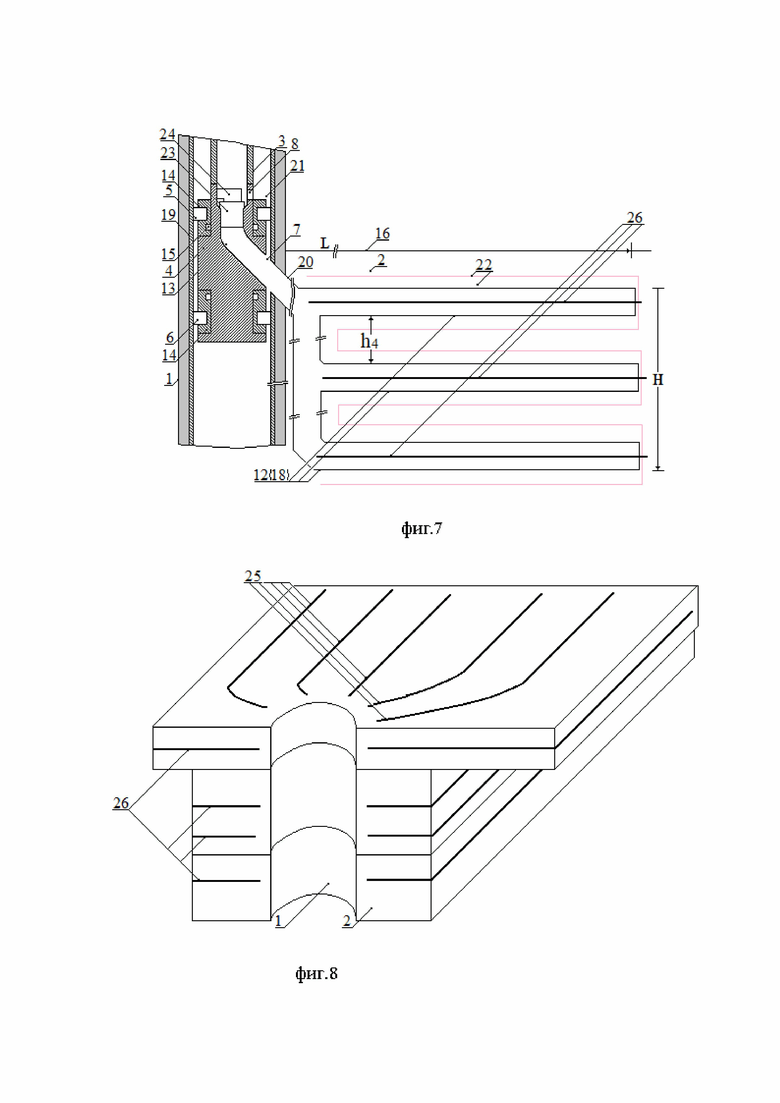

На фиг. 1 в разрезе дана схема расположения компоновки ГРП, колтюбинговой трубы и гидромонитора в скважине, транспортное положение; на фиг. 2 – то же, при разбуривании пласта вертикальными и горизонтальными сетями параллельных радиальных каналов и закачке в пробуренный канал химических агентов (в непроницаемом пласте), этап создания вертикальной сети; на фиг. 3 – то же, этап создания горизонтальной сети; на фиг. 4 дана схема в плане расположения пробуренных вертикальных сетей параллельных радиальных каналов, уменьшенный масштаб, (вид а --- а на фиг. 2); на фиг. 5 – то же, горизонтальной сети параллельных радиальных каналов, (вид б --- б на фиг. 3); на фиг. 6 в разрезе дана схема расположения компоновки ГРП в скважине при импульсной закачке химических агентов (в проницаемый пласт) и создании взаимно перпендикулярной локализованной системы вертикальных и горизонтальных трещин ГРП, этап создания вертикальных трещин; на фиг. 7 – то же, этап создания горизонтальных трещин; на фиг. 8 в аксонометрии дана схема расположения в скважине взаимно перпендикулярной локализованной системы вертикальных и горизонтальных трещин ГРП.

На указанных выше чертежах приняты следующие обозначения. Вертикальная скважина 1; продуктивный пласт 2; компоновка ГРП 3 с гидропульсатором 4 в составе двух пакеров 5 и 6, межпакерного порта 7 и надпакерного перепускного отверстия 8; колтюбинговая труба 9 с гидромонитором 10; проводная линия 11; радиальные каналы 12; отклонитель (криволинейный внутренний канал) 13 гидропульсатора; пакерные втулки 14; уплотнительные кольца 15; кровля 16 пласта; вертикальные 17 и горизонтальные 18 сети параллельных радиальных каналов; обсадная колонна 19; сетевые входы 20 в пласт; межтрубное пространство 21; пилотные трещины 22 вокруг радиальных каналов; съёмная турбина 23 и прерыватель потока 24; локальные вертикальные 25 и горизонтальные 26 трещины ГРП; первый 27 и второй 28 состав бинарной смеси; фронт 29 экзотермической реакции.

Способ осуществляется следующим образом.

В вертикальную обсаженную скважину 1 (фиг. 1), которая вскрыла пласт 2 продуктивных отложений, спускают компоновку ГРП 3 с гидропульсатором 4 в составе двух пакеров 5 и 6, межпакерного порта 7 и надпакерного перепускного отверстия 8. После спуска компоновки ГРП 3 на уровень пласта 2 в неё спускают колтюбинговую трубу 9 с гидромонитором 10 в составе рабочих и реактивных сопел, каротажного прибора (инклинометра, датчиков магнитной метки, давления) и ориентатора (последние позиции не показаны). Гидромонитор 10 управляется с устья по проводной линии 11 и позволяет бурить протяженные пространственно разветвленные радиальные каналы 12 (фиг. 2, 3) малой кривизны по заданной траектории. Компоновка ГРП 3 содержит отклонитель, который выполняют в виде криволинейного внутреннего канала 13 гидропульсатора 4 с выходом через межпакерный порт 7. Диаметр криволинейного канала 13 и межпакерного порта 7 гидропульсатора 4 берут с учётом возможности пропускания сквозь себя колтюбинговую трубу 9 и гидромонитор 10. Пакеры 5, 6 жёстко располагают на пакерных втулках 14, которые с уплотнением в виде, например резинометаллического кольца 15 надевают на гладкий корпус гидропульсатора 4. В транспортном положении пакеры 5, 6 находятся в закрытом не активированном положении, а осевое перемещение пакерных втулок 14 ограничивается корпусом гидропульсатора 4 и происходит вместе с компоновкой ГРП 3. Отклонитель (криволинейный канал 13) при активированном положении пакеров 5, 6 может вращаться между ними на одной глубине по кругу с устья через компоновку ГРП 3 и устанавливаться в заданном азимутальном направлении с помощью его магнитной метки (не показано) и каротажного прибора гидромонитора 10.

В процессе спуска компоновки ГРП 3 в скважину 1 пакеры 5, 6 активируют на уровне кровли 16, при этом отклонитель (криволинейный канал 13) располагают в верхней части пласта 2 на фиксированной глубине. На этой глубине расположенной между пакерами 5, 6 отклонитель (криволинейный канал 13) последовательно устанавливают по кругу через определённый угол α, например 45 градусов и в этом положении пласт 2 с большим охватом разбуривают вертикальными 17 и горизонтальными 18 сетями параллельных радиальных каналов 12 (фиг. 4, 5). Колтюбинговую трубу 9 подают в компоновку ГРП 3 и с помощью каротажного прибора гидромонитора 10 и магнитной метки отклонитель (криволинейный канал 13) вращением с устья компоновки ГРП 3 устанавливают в первое заданное азимутальное направление. Сначала в колтюбинговую трубу 9 и гидромонитор 10 при вводе их в отклонитель (криволинейный канал 13) нагнетают песчано-жидкостную среду (не показано), проводят зарезку гидропескоструйной перфорацией обсадной колонны 19 и создают первый сетевой вход 20 в пласт 2 из основного ствола скважины 1. При этом на устье перекрывают межтрубное пространство 21 для возврата циркулирующей среды между компоновкой ГРП 3 и колтюбинговой трубой 9, минуя перепускное отверстие 8. Затем под рабочим давлением в колтюбинговую трубу 9 нагнетают промывочную жидкость, которая с высокой скоростью выходит из гидромонитора 10, разрушает породу пласта 2 и вместе со шламом выносится на устье через зазор отклонителя (криволинейного канала 13), а также между компоновкой ГРП 3 и колтюбинговой трубой 9. Колтюбинговую трубу 9 продолжают подавать в компоновку ГРП 3 через сориентированный и закреплённый отклонитель (криволинейный канал 13) и из первого сетевого входа 20 пласт 2 разбуривают взаимно перпендикулярными вертикальными 17 и горизонтальными 18 сетями параллельных радиальных каналов 12, начиная с дальнего относительно скважины 1 канала. Расстояние между пространственно разветвлёнными параллельными радиальными каналами 12 (порядка 10 ÷ 20м) характеризует плотность разбуривания пласта 2 и определяется в основном используемыми химическими агентами, причём это расстояние h₁ в горизонтальных сетях 18 для правильной очерёдности разрыва пород берётся несколько большим (уточняется опытным путём), чем это расстояние h₂ в вертикальных сетях 17. Другие геометрические параметры (h₃ и h₄ – расстояние между вертикальными 17 и горизонтальными 18 сетями; Н и L – глубина разбуривания по вертикали и горизонтали, число сетей) зависят от строения пласта 2 и величины локализации трещин ГРП.

После разбуривания пласта 2 из первого сетевого входа 20 гидромонитор 10 поднимают в отклонитель (криволинейный канал 13). С устья вращением компоновки ГРП 3 отклонитель (криволинейный канал 13) под контролем каротажного прибора гидромонитора 10 устанавливают в новое азимутальное положение между пакерами 5, 6. В этом новом положении, опять проводят зарезку обсадной колонны 19, создают следующий сетевой вход 20 и через него продолжают разбуривать пласт 2, наращивая с большим охватом вертикальные 17 и горизонтальные 18 сети параллельных радиальных каналов 12. Аналогичным образом пласт 2 разбуривают из остальных последовательно устанавливаемых круговых положений отклонителя (криволинейного канала 13) и в заданном месте пласта 2 создают локализованные вертикальные 17 и горизонтальные 18 сети параллельных радиальных каналов 12. При необходимости используют возможность повторного захода в сетевые входы 20 с помощью магнитной метки отклонителя (криволинейного канала 13) и каротажного прибора гидромонитора 10.

Далее создают пилотные трещины 22 вокруг радиальных каналов 12 с учётом проницаемости пласта 2. В случае проницаемого пласта 2 химические агенты достаточно эффективно и просто закачивают в импульсном режиме через межпакерный порт 7 сразу по всем пробуренным радиальным каналам 12 вертикальных 17 и горизонтальных 18 сетей. По окончании бурения всех радиальных каналов 12 в проницаемом пласте 2 колтюбинговую трубу 9 с гидромонитором 10 поднимают из компоновки ГРП 3 и на устье открывают (прежде перекрытое) межтрубное пространство 21, что необходимо для циркуляции и продавки в пласт 2 закачиваемых в скважину 1 агентов. Потоком циркулирующей жидкости в компоновку ГРП 3 спускают съёмную турбину 23 и прерыватель 24 с возможностью плотной посадки в верхней части отклонителя (криволинейного канала 13) напротив перепускного отверстия 8, обеспечивая нормальную работу гидропульсатора 4 (фиг. 6, 7). При этом за счёт неизменного положения активированных пакеров 5, 6 сетевые входы 20 и все вертикальные 17 и горизонтальные 18 сети параллельных радиальных каналов 12 остаются герметично подключёнными к межпакерному порту 7 гидропульсатора 4. В глубину проницаемого пласта 2 через межпакерный порт 7 в импульсном режиме закачивают химические агенты, например бинарную смесь (БС), создают пилотные трещины 22 вокруг всех радиальных каналов 12 и образуют взаимно перпендикулярные площадные ослабленные зоны локально расположенные в заданном месте пласта. Для образования трещин ГРП (после создания вокруг радиальных каналов 12 пилотных трещин 22) продолжают импульсную закачку агентов в пласт 2 с повышением давления на межпакерном порте 7 гидропульсатора 4. При этом давления закачки агентов на межпакерном порте 7 гидропульсатора 4 повышают дважды. В глубокой скважине в соответствии с распределением вертикальных и горизонтальных напряжений в пласте, как известно, образуются вертикальные трещины ГРП. Руководствуясь выражением Ровт < Рогт < Рвт < Ргт < Рв < Рг, где: Ровт, Рогт, Рвт, Ргт, Рв, Рг – соответственно давление открытия ослабленных вертикальных и горизонтальных трещин, давление открытия вертикальных и горизонтальных трещин, вертикальная и горизонтальная составляющая горного давления, сначала повышают давление до первого уровня (Ровт) и создают вертикальные 25 трещины ГРП в локальных ослабленных сетях 17 параллельных радиальных каналов 12. Образованные локальные вертикальные 25 трещины ГРП закрепляют пропантом. Продолжают повышать давление до более высокого второго уровня (Рогт) и создают горизонтальные 26 трещины ГРП (в локальных ослабленных сетях 18 параллельных радиальных каналов 12), которые также закрепляют пропантом. При этом раньше образованные и закреплённые пропантом вертикальные 25 трещины ГРП остаются локализованными в своих размерах. Моменты образования локальных вертикальных 25 и горизонтальных 26 трещин ГРП контролируют по характерному снижению давления закачки агентов на устье скважины 1 (не показано).

В непроницаемый пласт 2 закачку химических агентов, ту же бинарную смесь (БС) ведут через колтюбинговую трубу 9 и гидромонитор 10 по окончании бурения каждого радиального канала 12 в вертикальных 17 и горизонтальных 18 сетях (фиг. 2, 3). В этом случае после бурения очередного начиная с дальнего относительно скважины 1 радиального канала 12 в него через колтюбинговую трубу 9 и гидромонитор 10 успешно закачивают определённые объёмы первого 27, а затем второго 28 состава бинарной смеси независимо от проницаемости пласта 2. Второй состав 28 бинарной смеси закачивают при отрыве от забоя и подъёме колтюбинговой трубы 9, при этом вокруг очередного обрабатываемого радиального канала 12 образуется движущийся фронт 29 экзотермической реакции и необходимые пилотные трещины 22. По окончании разбуривания и обработки непроницаемого пласта 2 в указанном порядке потоком жидкости в компоновку ГРП 3 (после подъёма колтюбинговой трубы 9 и гидромонитора 10) спускают турбину 23 с прерывателем 24 и организуют пульсирующий режим закачки технологических агентов на межпакерном порте 7 гидропульсатора 4 (фиг. 6, 7). Остальные работы в непроницаемом пласте 2 проводят также как в рассмотренном выше случае проницаемого пласта.

Использование предлагаемого способа позволяет создавать взаимно перпендикулярную локализованную систему вертикальных 25 и горизонтальных 26 трещин ГРП (фиг. 8), что способствует избирательной интенсификации (без отрицательного выхода создаваемых трещин, например в газоносную и водоносную зону) добычи трудноизвлекаемых запасов, особенно в нетрадиционных плотных коллекторах. Все работы проводят одной комбинированной компоновкой с одной установки пакеров, что упрощает способ и повышает его надёжность. При этом через сетевые входы 20 и межпакерный порт 7 в фонтанном режиме сразу возможна добыча продукции с использованием газлифта путём закачки газа между обсадной колонной 19 и компоновкой ГРП 3 через перепускное отверстие 8 гидропульсатора 4. Съёмная турбина 23 канатной техникой может быть удалена из скважины и пласт 2 может быть дополнительно перфорирован радиальными каналами 12. В неглубокой скважине предлагаемый способ используют также как и в глубокой скважине, но с учётом обратного соотношения вертикальных и горизонтальных напряжений в пласте.

Изобретение относится к области нефтегазовой промышленности и может быть использовано для интенсификации добычи нефти и газа из продуктивных пластов. Техническим результатом изобретения является увеличение интенсивности воздействия на пласт и охвата его агентами, отдачи пласта в целом при упрощении, повышении надежности и оперативности. Заявлен способ локализованного гидроразрыва пласта (ГРП), заключающийся в том, что спускают в скважину компоновку ГРП с гидропульсатором с отклонителем в составе двух пакеров, межпакерного порта и перепускного отверстия, после чего осуществляют спуск колтюбинговой трубы и управляемого по проводной линии гидромонитора через отклонитель, который выполняют в виде криволинейного внутреннего канала гидропульсатора с выходом через межпакерный порт, затем активируют пакеры на уровне кровли пласта и проводят зарезку из основного ствола скважины ориентированных в азимутальном направлении сетевых входов в пласт, далее осуществляют разбуривание пласта из сетевых входов взаимоперпендикулярными вертикальными и горизонтальными сетями параллельных радиальных каналов, путем вращения с устья компоновки ГРП с отклонителем на определенный угол, после чего потоком циркулирующей жидкости в компоновку ГРП спускают съемную турбину и прерыватель потока до их плотной посадки в верхнюю часть криволинейного канала отклонителя напротив перепускного отверстия, затем выполняют герметичное подключение к межпакерному порту сетевых входов и сетей параллельных радиальных каналов и импульсную закачку в пласт агентов при помощи турбины, периодически перекрывающей прерывателем потока перепускное отверстие гидропульсатора, посредством чего создают пилотные трещины вокруг радиальных каналов с помощью химических агентов с учетом проницаемости, далее для образования трещин ГРП продолжают импульсную закачку химических агентов в пласт с повышением давления, при этом давление закачки повышают дважды, сначала повышают давление до первого уровня и создают вертикальные трещины ГРП и закрепляют пропантом, затем продолжают повышать давление до более высокого второго уровня и создают горизонтальные трещины ГРП, которые также закрепляют пропантом. 8 ил.

Способ локализованного гидроразрыва пласта (ГРП), характеризующийся тем, что спускают с устья в скважину компоновку ГРП с гидропульсатором с отклонителем в составе двух пакеров, расположенных на пакерных втулках, надетых на гидропульсатор, обеспечивающих возможность вращения компоновки ГРП при активированном положении пакеров, межпакерного порта и перепускного отверстия, после чего осуществляют спуск колтюбинговой трубы и управляемого по проводной линии гидромонитора через отклонитель, который выполняют в виде криволинейного внутреннего канала гидропульсатора с выходом через межпакерный порт,

затем активируют пакеры на уровне кровли пласта и проводят зарезку из основного ствола скважины ориентированных в азимутальном направлении сетевых входов в пласт,

далее осуществляют разбуривание пласта из сетевых входов взаимоперпендикулярными вертикальными и горизонтальными сетями параллельных радиальных каналов, путем вращения с устья компоновки ГРП с отклонителем на определенный угол,

после чего потоком циркулирующей жидкости в компоновку ГРП спускают съемную турбину и прерыватель потока до их плотной посадки в верхнюю часть криволинейного канала отклонителя напротив перепускного отверстия,

затем выполняют герметичное подключение к межпакерному порту сетевых входов и сетей параллельных радиальных каналов и импульсную закачку в пласт агентов при помощи турбины, периодически перекрывающей прерывателем потока перепускное отверстие гидропульсатора, посредством чего создают пилотные трещины вокруг радиальных каналов с помощью химических агентов, причем пилотные трещины создают с учетом проницаемости пласта, в случае проницаемого пласта химические агенты импульсно закачивают через межпакерный порт сразу по всем пробуренным радиальным каналам, а в непроницаемый пласт химические агенты закачивают через колтюбинговую трубу и гидромонитор по окончании бурения каждого радиального канала,

далее для образования трещин ГРП продолжают импульсную закачку химических агентов в пласт с повышением давления, при этом давление закачки повышают дважды, сначала повышают давление до первого уровня и создают вертикальные трещины ГРП и закрепляют пропантом, затем продолжают повышать давление до более высокого второго уровня и создают горизонтальные трещины ГРП, которые также закрепляют пропантом.
