Способ интенсификации добычи трудноизвлекаемых углеводородов Российский патент 2025 года по МПК E21B43/16 E21B43/26 E21B33/14

Изобретение относится к нефтегазовой промышленности и может быть использовано при разработке нетрадиционных низкопроницаемых коллекторов с трудноизвлекаемыми запасами углеводородов, в том числе керогеносодержащих плотных пород, пластов природных битумов, высоковязкой нефти и газогидратов.

Известны различные способы интенсификации добычи трудноизвлекаемых углеводородов, включающие бурение нагнетательных и добывающих скважин, воздействие различными технологическими агентами на низкопроницаемый пласт для образования трещин (искусственного коллектора) и перевода его в дренируемое состояние, получение подвижных углеводородов из органического вещества керогена, последующее вытеснение полученных углеводородов, а также лёгкой нефти к забоям добывающих скважин. К этим способам относится внутрипластовое горение (ВПГ) [патент на изобретение RU 2637695], термогазовое воздействие (ТГВ) или внутрипластовое низкотемпературное окисление [патент на изобретение RU 2418944], термогазохимическое воздействие бинарными смесями (ТГХВ БС) [патент на изобретение RU 2401941], воздействие водой в сверхкритическом состоянии [патент на изобретение RU 2671880], воздействие высокой до 2500°С температурой [патенты на изобретение RU 2657036, 2715572].

Недостатком этих способов является то, что при разработке трудноизвлекаемых углеводородов внешнее воздействие технологическими агентами проводится без формирования в изначально низкопроницаемом пласте дополнительных избирательно созданных дренажных путей. Это существенно снижает интенсивность воздействия на залежь любых технологических агентов, охват залежи воздействием и последующую отдачу пласта в целом.

Известен способ разработки месторождений трудноизвлекаемых углеводородов, включающий бурение куста горизонтальных нагнетательных и добывающих скважин, проведение в них одностадийного вертикального гидравлического разрыва пласта (ГРП), циклическое воздействие на пласт различными технологическими агентами (с температурой до 593°С и давлением до 70 МПа), создание искусственного коллектора в объединённой зоне расположения скважин с преобразованием керогена, отбор лёгкой нефти и преобразованных углеводородов сначала в фонтанирующем, а затем в нагнетательно-добывающем режиме работы скважин. В этом способе закачку технологических агентов в пласт проводят через горизонтальные окончания нескольких скважин и их вертикальные (поперечные) магистральные трещины (ГРП), что позволяет повысить охват пласта воздействием. Способ используется при разработке плотных низкопроницаемых, в том числе керогеносодержащих пород, изначально низкопроницаемых пластов природных битумов, высоковязкой нефти и газогидратов [патент на изобретение RU 2801030].

Недостатком этого способа является низкая интенсивность воздействия агентами на углеводородную залежь, низкий охват залежи воздействием и последующая незначительная отдача пласта в целом. Это объясняется ограниченностью воздействия на залежь только через приствольную (горизонтальную) часть скважин и их вертикальные магистральные трещины (ГРП). Кроме того, необходимость бурения горизонтальных скважин усложняет способ, при этом вертикальные магистральные трещины ограничивают использование способа при малой толщине пласта.

За прототип принят способ интенсификации добычи нефти, включающий избирательное разбуривание пласта радиальными каналами из основного ствола скважины, импульсное воздействие на пласт агентами для создания искусственного коллектора с помощью пилотных и магистральных трещин (ГРП). В этом способе пласт сначала разбуривают горизонтальными сетями параллельных радиальных каналов, воздействуют через них агентами в импульсном режиме и создают вокруг этих каналов пилотные трещины (ослабленную зону пласта). Затем повышают давление закачки агентов и проводят основной гидроразрыв пород с получением магистральных трещин (ГРП) в заданном месте пласта. Этот способ, позволяющий создать пилотные трещины вокруг радиальных каналов и локализовать магистральные трещины, осуществляется следующим образом. В основной обсаженный ствол скважины на колонне НКТ спускают отклонитель, который фиксируют пакером в нужном азимуте на уровне пласта. Затем в колонну НКТ и отклонитель на колтюбинговой трубе спускают управляемый по проводной линии гидромонитор (в составе рабочих и реактивных сопел, каротажного прибора и ориентатора), проводят зарезку обсадной колонны, например путём гидропескоструйной перфорации и создают сетевой вход в пласт из основного ствола скважины. Через созданный сетевой вход пласт разбуривают одной или несколькими (в различных плоскостях напластования) сетями параллельных радиальных каналов. После создания таких сетей параллельных радиальных каналов из скважины извлекают колонну НКТ, отклонитель, колтюбинговую трубу и гидромонитор. Затем в скважину спускают компоновку ГРП с гидропульсатором содержащим два пакера, межпакерный порт и турбину перекрывающую прерывателем потока перепускное отверстие гидропульсатора. При спуске компоновки ГРП межпакерный порт с помощью пакеров герметично подключают к пробуренному желательно обсаженному хвостовиком сетевому входу и всем пробуренным сетям параллельных радиальных каналов. Далее через сетевой вход и сети радиальных каналов в импульсном режиме закачивают агенты, создают пилотные и магистральные трещины (ГРП) закреплённые пропантом. Дренирование пласта и отбор продукции проводят через сетевой вход по магистральным и пилотным трещинам. Закачку в пласт агентов, включая жидкость разрыва и суспензию пропанта, проводят единым циклом и сопровождают увеличением давления на межпакерном порте гидропульсатора для образования магистральных трещин. Этот способ используется для интенсификации разработки относительно проницаемых продуктивных пластов, в том числе при их малой толщине [патент на изобретение RU 2801968, прототип].

Недостатком этого способа является низкая его эффективность в плотных низкопроницаемых плохо дренируемых пластах подобных баженовской, доманиковой, хадумской свит, отложений газогидратов, природных битумов, когда созданная в такой среде дренажная разветвленная сеть радиальных каналов представляет собой замкнутую практически запечатанную относительно пласта систему. Низкая поглощающая способность окружающей радиальные каналы среды не позволяет эффективно закачивать агенты в глубину пласта, снижает охват пласта воздействием, вызывает отрицательный рост давления закачки, приводит к неуправляемому разрыву пласта (ГРП). В этом способе пилотные трещины занимают незначительный объём (вокруг радиальных каналов), что также снижает охват и последующую отдачу пласта в целом. Способ требует применения двух раздельно спускаемых компоновок в скважину, а именно компоновки для бурения радиальных каналов (колонну НКТ, отклонитель, колтюбинговую трубу и гидромонитор) и компоновку ГРП с гидропульсатором для воздействия на пласт. Это осложняет способ, увеличивает число спускоподъёмных операций (СПО), снижает оперативность и надёжность проведения работ.

Задача изобретения - расширение функциональных возможностей и области использования способа, например, в плотных низкопроницаемых пластах, при добыче трудноизвлекаемых углеводородов, повышение эффективности способа в сложных геолого-технологических условиях.

Техническим результатом изобретения является уменьшение влияния проницаемости пласта на добычу трудноизвлекаемых углеводородов, увеличение интенсивности воздействия на пласт, охвата его агентами, точности локализации магистральных трещин, отдачи пласта при упрощении, повышении надёжности и оперативности способа.

Для достижения этого технического результата в способе интенсификации добычи трудноизвлекаемых углеводородов, включающем бурение радиальных каналов из основного ствола скважины, импульсное воздействие на пласт агентами для создания искусственного коллектора с помощью гидроразрыва пласта (ГРП), спуск в основной обсаженный ствол компоновки ГРП с гидропульсатором в составе пакера, подпакерного порта, надпакерного перепускного отверстия и турбины, активацию пакера гидропульсатора, спуск колтюбинговой трубы и управляемого по проводной линии гидромонитора, зарезку из основного ствола сетевых входов в пласт, разбуривание пласта из сетевых входов горизонтальными, непересекающимися в плоскости напластования пород, сетями параллельных радиальных каналов, герметичное подключение к подпакерному порту сетевых входов и сетей радиальных каналов, импульсную закачку в пласт агентов при помощи турбины, периодически перекрывающей прерывателем потока перепускное отверстие гидропульсатора, создание пилотных и магистральных трещин (ГРП), поддержание давления закачки агентов на уровне раскрытия магистральных трещин, отбор углеводородов из пласта через сетевые входы на режиме истощения энергии пласта и закачки агентов, при этом согласно изобретению бурение радиальных каналов и воздействие на пласт агентами проводят встречно не менее чем из двух вертикальных герметично обсаженных скважин с помощью одновременно спущенных в эти скважины компоновок ГРП снабжённых отклонителем, который выполняют в виде криволинейного внутреннего канала гидропульсатора с выходом через подпакерный порт и возможностью пропускания сквозь себя колтюбинговую трубу, гидромонитор, а также введённый надгидромониторный надувной пакер активируемый электрическим насосом, при этом пакер каждого гидропульсатора располагают на втулке, которую с уплотнением надевают на внешнюю гладкую сторону компоновки ГРП с возможностью её осевого и кругового перемещения относительно втулки при активированном положении этих пакеров, причём при спуске компоновок ГРП в скважины пакеры гидропульсаторов активируют над кровлей пласта, а отклонители последовательно через определённый интервал устанавливают на одном уровне напротив друг друга и через них встречно разбуривают пласт сетями радиальных каналов с образованием гидродинамической связи между двумя скважинами, при этом радиальные каналы из скважин бурят парами, причём в паре каждый радиальный канала из одной скважины бурят навстречу соответствующему радиальному каналу другой скважины, причём по мере сближения забоев пары радиальных каналов бурение приостанавливают, активируют надгидромониторные пакеры, проводят опрессовку забоев и за счёт наведённой трещиноватости пород гидродинамически связывают каждую пробуренную пару радиальных каналов, причём импульсную закачку в пласт агентов проводят сразу по всем образованным сетями радиальных каналов с возможностью создания между скважинами сквозных магистральных трещин (ГРП), через которые дополнительно воздействуют на пласт агентами для создания искусственного коллектора по всему межскважинному объёму пласта, при этом турбину для перекрытия перепускного отверстия гидропульсатора прерывателем потока выполняют съёмной и в компоновки ГРП спускают отдельно потоком жидкости с возможностью посадки в верхней части криволинейного внутреннего канала отклонителя напротив перепускного отверстия, при этом все работы проводят с одной установки пакеров гидропульсаторов в скважинах.

Предлагаемый способ интенсификации добычи трудноизвлекаемых углеводородов (на примере горизонтального пласта) поясняется чертежами, представленными на фиг. 1-5.

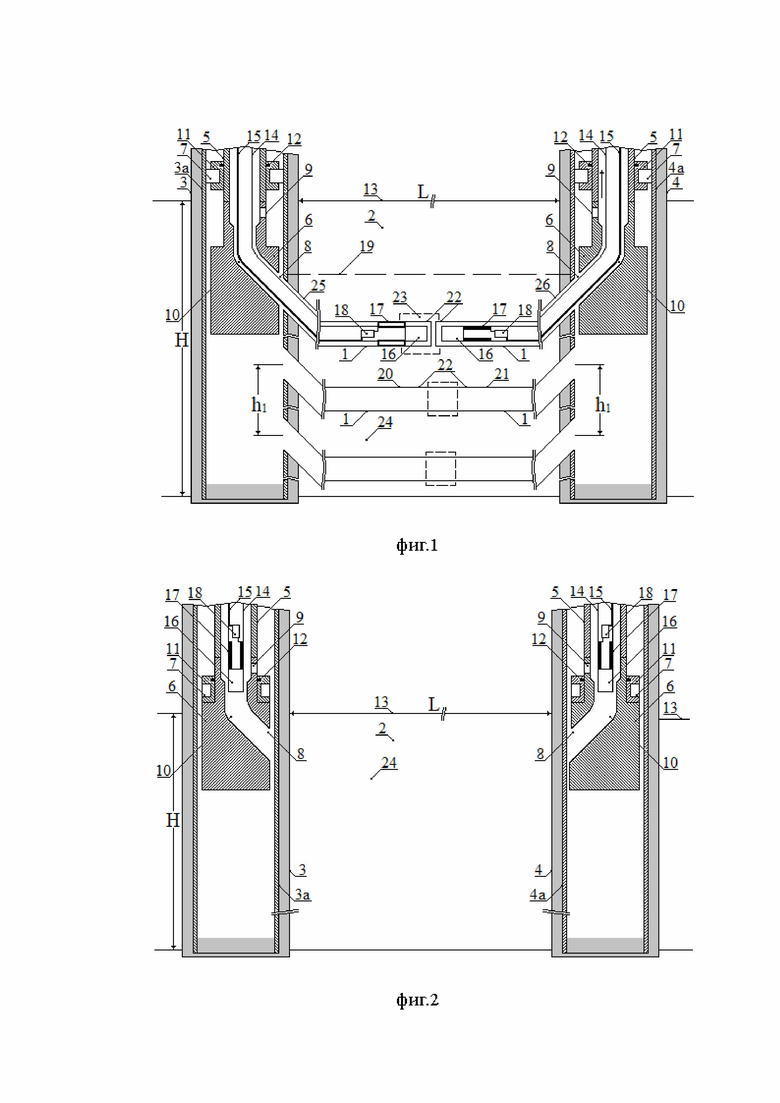

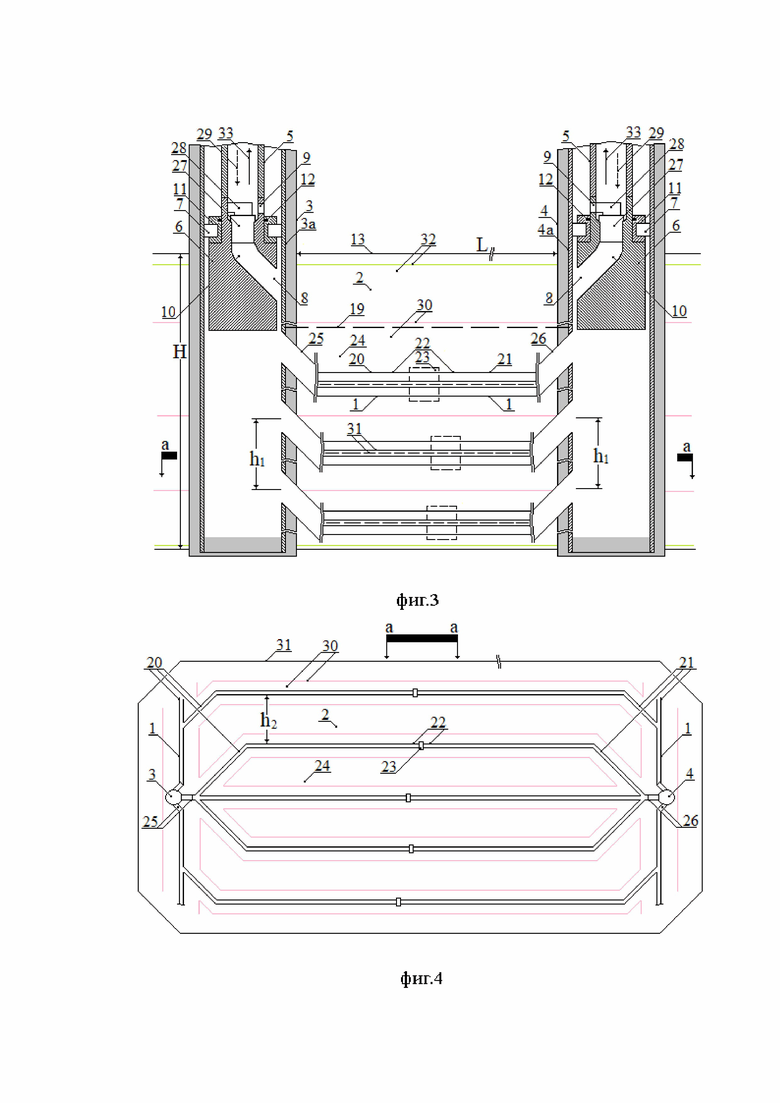

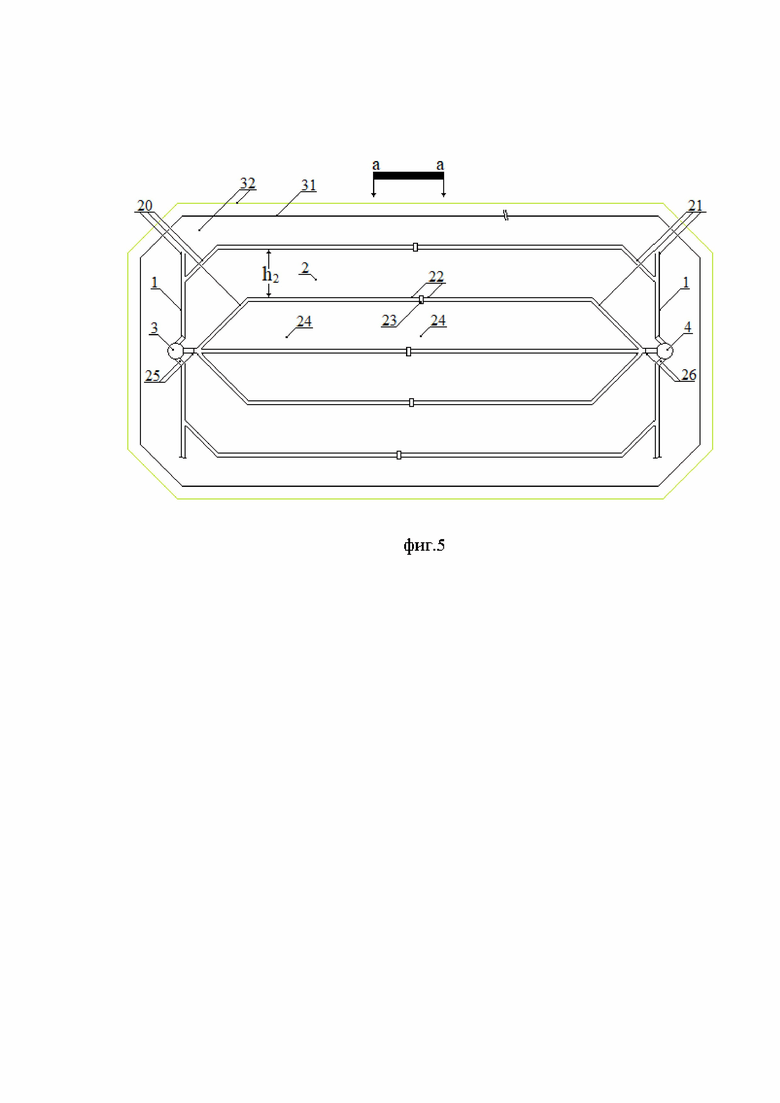

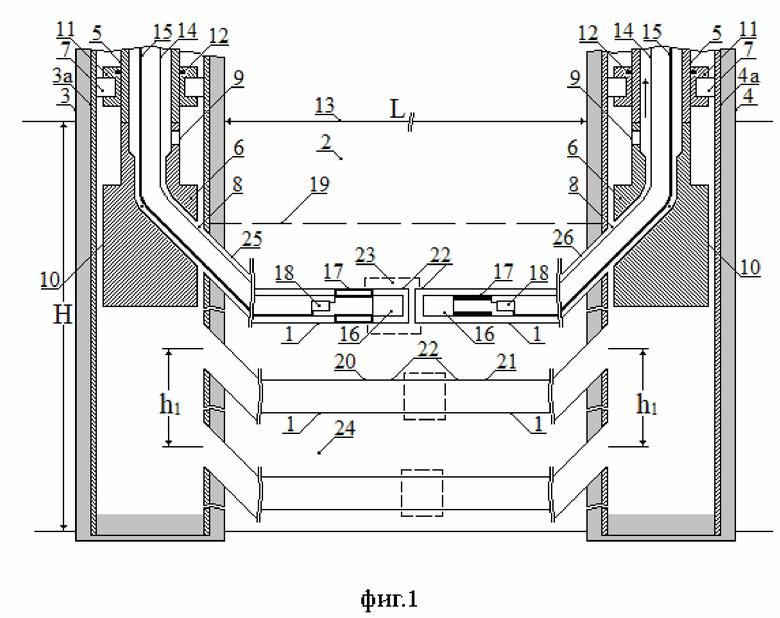

На фиг. 1 в разрезе дана схема расположения скважинных компоновок относительно продуктивного пласта, этап встречного бурения радиальных каналов из двух вертикальных обсаженных скважин; на фиг. 2 - то же, этап спуска скважинных компоновок в скважины, транспортное положение; на фиг. 3 - то же, этап воздействия агентами через скважинные компоновки и отбора ими продукции из пласта; на фиг. 4 в плане дана схема расположения скважин относительно сквозных магистральных трещин (вид а-а на фиг. 3 в уменьшенном масштабе), этап воздействия агентами через радиальные каналы; на фиг. 5 - то же, этап воздействия агентами и отбора продукции через сквозные магистральные трещины.

На указанных выше чертежах приняты следующие обозначения. Параллельные радиальные каналы 1; пласт 2; основные стволы скважин 3, 4; эксплуатационные колонны 3а и 4а; компоновки ГРП 5; гидропульсаторы 6 в составе пакера 7, подпакерного порта 8 и надпакерного перепускного отверстия 9; криволинейный внутренний канал 10 (отклонитель) гидропульсатора; втулка 11 пакера; резинометаллическое кольцо (уплотнитель) 12; кровля 13 пласта; колтюбинговая труба 14; управляемый по проводной линии 15 гидромонитор 16; надгидромониторный надувной пакер 17 активируемый электрическим насосом 18; одинаковые уровни 19 пласта; встречные сети 20, 21 радиальных каналов; пары 22 встречных радиальных каналов; стыковочные зоны радиальных каналов 23 в средней части пласта; межскважинный объём 24; встречные сетевые входы 25, 26 на одном уровне пласта; съёмная турбина 27 и прерыватель потока 28; технологичные агенты 29 воздействия на пласт; пилотные трещины 30 вокруг радиальных каналов; сквозные магистральные трещины 31 (ГРП) между скважинами; дополнительные трещины (искусственный коллектор большого объёма) 32 вокруг магистральных трещин; скважинная продукция 33.

Способ осуществляется следующим образом.

Для интенсификации добычи трудноизвлекаемых углеводородов, например из баженовской свиты бурение радиальных каналов 1 и последующее внешнее воздействие на пласт 2 проводят встречно не менее чем из двух вертикальных герметично обсаженных скважин 3, 4 с использованием одновременно спущенных в них одинаковых скважинных компоновок (фиг. 1, 2). Основные стволы скважин 3, 4 располагают на расстоянии L друг от друга, которыми на всю толщину H вскрывают пласт 2 с герметичной обсадкой эксплуатационными колоннами 3а и 4а. Расстояние L между скважинами 3 и 4 (порядка 300÷600м) определяется принятой в данном районе сеткой разработки пласта 2 и уточняется опытным путём. Герметичность обсадки скважин 3, 4 в интервале пласта 2 проверяют (после цементирования колонн 3а, 4а) опрессовкой основных стволов на планируемое давление гидроразрыва пласта (ГРП) известным способом. Далее в герметичный основной ствол каждой скважины 3, 4 одновременно спускают скважинные компоновки в виде компоновки ГРП 5 с гидропульсаторами 6 в составе пакера 7 с якорем (не показано), подпакерного порта 8 и надпакерного перепускного отверстия 9. Спускаемые в скважины 3, 4 компоновки ГРП 5 снабжают отклонителем, который выполняют в виде криволинейного внутреннего канала 10 гидропульсаторов 6 с выходом через подпакерный порт 8. Пакер 7 каждого гидропульсатора 6 жёстко располагают на втулке 11, которую с уплотнением в виде, например резинометаллического кольца 12 надевают на внешнюю гладкую сторону компоновки ГРП 5 (трубы). Длину гладкой части компоновки ГРП 5 берут равной толщине H пласта 2. В транспортном положении пакеры 7 находятся в закрытом не активированном положении, при этом перемещение втулок 11 ограничено гидропульсаторами 6 и происходит вместе со спускаемыми компоновками в скважины (фиг. 2). При спуске компоновок ГРП 5 в скважины 3, 4 пакеры 7 над кровлей 13 пласта 2 переводят в рабочее активированное положение с возможностью осевого (по толщине H) и кругового перемещения гладких частей компоновок относительно этих пакеров. Все остальные работы в скважинах 3, 4 включая отбор продукции, проводят с одной установки пакеров 7 в указанных положениях.

В компоновки ГРП 5 каждой скважины 3, 4 спускают колтюбинговую трубу 14, управляемый по проводной линии 15 гидромонитор 16 (в составе рабочих и реактивных сопел, каротажного прибора и ориентатора, позиции не показаны) и надгидромониторный надувной пакер 17 активируемый электрическим насосом 18. Диаметр криволинейных каналов 10 и подпакерных портов 8 гидропульсаторов 6 берут с учётом возможности пропускания сквозь себя колтюбинговую трубу 14, гидромонитор 16 и надувной пакер 17, закрытый в обычном состоянии. В активированном положении пакеров 7 отклонители (криволинейные каналы 10) в каждой скважине 3, 4 последовательно через определённый интервал h₁ устанавливают на одном уровне 19 напротив друг друга и через них встречно разбуривают пласт 2 сетями 20, 21 параллельных радиальных каналов 1 с образованием гидродинамической связи между скважинами. Гидродинамическую связь образуют путём одновременного бурения из скважин 3, 4 пар 22 встречных радиальных каналов 1 и соединения их в стыковочной зоне 23 средней части пласта 2. Интервалы разбуривания h₁ (расстояние по вертикали между сетями 20, 21) и h₂ (расстояние по горизонтали между радиальными каналами 1 в сетях 20, 21) порядка 1÷20м определяются строением пласта 2, используемыми для воздействия агентами, уточняются опытным путём и равномерно располагаются в межскважинном объёме 24. Для правильной установки в скважинах 3, 4 отклонителей (криволинейных каналов 10) используют их магнитные метки и каротажный прибор гидромониторов 16 (не показано). Сначала в колтюбинговую трубу 14 и гидромонитор 16 при вводе их в отклонитель (криволинейный канал 10) каждой скважины 3, 4 нагнетают песчано-жидкостную смесь (не показано), проводят зарезку гидропескоструйной перфорацией колонн 3а и 4а и создают встречные сетевые входы 25, 26 на первом уровне 19. Затем под рабочим давлением в колтюбинговую трубу 14 каждой скважины 3, 4 нагнетают промывочную жидкость, которая с высокой скоростью выходит из гидромонитора 16, разрушает породу пласта 2 и вместе со шламом выносится на устье через зазор отклонителя (криволинейного канала 10), а также между компоновкой ГРП 5 и колтюбинговой трубой 14. Колтюбинговую трубу 14 подают в компоновку ГРП 5 каждой скважины 3, 4 и через отклонители (криволинейные каналы 10) из сетевых входов 25, 26 парами 22 бурят встречные радиальные каналы 1. При этом используют возможность кругового перемещения отклонителей (криволинейных каналов 10) в разных направлениях относительно неподвижных пакеров 7 для оперативного с большим охватом разбуривания пласта 2 на уровне 19 из нескольких сетевых входов 25, 26 (фиг. 4). Сетевые входы 25, 26 одинаково располагают по кругу в каждой скважине 3 и 4, обустраивают с возможностью повторного захода и желательно обсаживают короткими хвостовиками (не показано). В паре 22 каждый радиальный канал 1 бурят из одной скважины 3 навстречу соответствующему радиальному каналу 1 другой скважины 4 с использованием стандартной навигационной системы (каротажного прибора и ориентатора гидромониторов 16). При сближении забоев встречных каналов в стыковочной зоне 23 бурение приостанавливают, по проводной линии 15 электрическими насосами 18 активируют надгидромониторные надувные пакеры 17, опрессовывают забои и за счёт наведённой трещиноватости пород гидродинамически связывают каждую пробуренную пару 22 радиальных каналов 1 между двумя скважинами 3, 4 (фиг. 1).

После встречного разбуривания пласта 2 сетями 20, 21 радиальных каналов 1 на первом уровне 19 компоновки ГРП 5, не меняя положения пакеров 7 в скважинах 3 и 4, смещают на интервал h₁ вниз и аналогичные работы проводят на следующем втором, третьем и т. д. уровне. В результате между скважинами 3, 4 получают ряд непересекающихся в плоскости напластования пород сквозных (проницаемых) сетей 20, 21 радиальных каналов 1, которые гидродинамически связывают эти скважины и равномерно располагаются в межскважинном объёме 24 пласта 2. При этом за счёт активированного положения пакеров 7 в опрессованных скважинах 3, 4 сетевые входы 25, 26 на уровнях 19 и все сквозные сети 20, 21 радиальных каналов 1 герметично подключаются к подпакерным портам 8 гидропульсаторов 6. Колтюбинговую трубу 14 с гидромонитором 16 поднимают из скважин 3 и 4, а компоновки ГРП 5 приподнимают до уровня пакеров 7 для установки надпакерных перепускных отверстий 9 в рабочее положение (фиг. 3). Потоком жидкости в компоновки ГРП 5 отдельно спускают съёмную турбину 27 и прерыватель 28 с возможностью плотной посадки в верхней части криволинейного канала 10 напротив открытых отверстий 9, обеспечивая нормальную работу гидропульсаторов 6.

Через компоновки ГРП 5 и образованные проницаемые сети 20, 21 между скважинами 3, 4 без осложнений проводят импульсную закачку агентов 29, например бинарных смесей (БС), создают пилотные трещины 30 вокруг радиальных каналов 1 и сквозные магистральные трещины 31 (ГРП) (при повышении давления закачки в подготовленные ослабленные зоны). Далее не снижая давления, закачку агентов 29 продолжают и дополнительно воздействуют на пласт 2 уже не только через радиальные каналы 1, но и через образованные сквозные магистральные трещины 31. Это приводит к созданию (кроме незначительных пилотных трещин 30 вокруг радиальных каналов 1) дополнительных трещин (искусственного коллектора большого объёма) 32 вдоль сквозных магистральных трещин 31 (фиг. 5). При этом используют возможность встречной и последовательной закачки агентов 29 из гидродинамически связанных скважин 3, 4 с регулировкой фронта продвижения агентов, раскрытия магистральных трещин 31, создания дополнительных трещин (искусственного коллектора) 32. В результате пласт 2 в разбуренном радиальными каналами 1 межскважинном объёме 24 переводится в дренируемое состояние со значительной запасённой потенциальной энергией (пластового давления, газов, температуры и др.), возможностью получения подвижных углеводородов в большом объёме из керогена, вытеснения полученных углеводородов и лёгкой нефти к забоям добывающих скважин. После указанного воздействия на пласт 2 сразу проводят отбор продукции 33 скважинами 3, 4 через дополнительные трещины (искусственный коллектор) 32, сквозные магистральные трещины 31, сетевые входы 25, 26 уровней 19, подпакерные порты 8, криволинейные внутренние каналы 10 и компоновки ГРП 5 в режиме фонтанирования до снижения пластового давления. После снижения пластового давления и закрытия сквозных магистральных трещин 31 цикл воздействие-отбор в скважинах 3, 4 повторяют. При этом агенты 29 закачивают также через сквозные открытые магистральные трещины 31, всё больше с каждым циклом охватывая межскважинный объём 24 воздействием и созданием дополнительных трещин (искусственного коллектора) 32 с отмеченными потенциальными возможностями. На заключительном этапе отбора в межскважинном объёме 24 при хорошо развитом искусственном коллекторе 32 переходят в нагнетательно-добывающий режим работы скважин. Через одну нагнетательную скважину 3 закачивают технологический, например кислородсодержащий агент, а через другую добывающую скважину 4 отбирают продукцию из искусственного коллектора 32 с большого межскважинного объёма 24 пласта 2. Для уменьшения отрицательного прорыва агентов в добывающую скважину 4 их закачивают на пониженном давлении при закрытых сквозных магистральных трещинах 31 и возможном предварительном тампонировании сквозных сетей 20 и 21, например полимерным раствором (не показано). Для подъёма продукции (нефти) 33 на устье скважин 3, 4 используют газлифт с закачкой газа между эксплуатационными колоннами 3а и 4а и компоновками ГРП 5 через перепускные отверстия 9 гидропульсаторов 6. При этом съёмные турбины 27 канатной техникой могут быть удалены из скважин.

Использование предлагаемого способа позволяет уменьшить влияние проницаемости пласта на добычу трудноизвлекаемых углеводородов, увеличить интенсивность воздействия на пласт, охвата его агентами, точность локализации магистральных трещин, отдачи пласта в целом при упрощении, повышении надёжности и оперативности способа.

Изобретение относится к способу интенсификации добычи трудноизвлекаемых углеводородов. Техническим результатом является уменьшение влияния проницаемости пласта на добычу трудноизвлекаемых углеводородов, увеличение интенсивности воздействия на пласт, охвата его агентами, точности локализации магистральных трещин, отдачи пласта при упрощении, повышении надёжности и оперативности способа. Технический результат достигается тем, что бурение радиальных каналов и воздействие на пласт агентами проводят встречно не менее чем из двух вертикальных герметично обсаженных скважин с помощью одновременно спущенных в эти скважины компоновок ГРП, снабжённых отклонителем. Отклонитель выполняют в виде криволинейного внутреннего канала гидропульсатора с выходом через подпакерный порт и возможностью пропускания сквозь себя колтюбинговой трубы, гидромонитора, а также введённого надгидромониторного надувного пакера, активируемого электрическим насосом. Пакер каждого гидропульсатора располагают на втулке, которую с уплотнением надевают на внешнюю гладкую сторону компоновки ГРП с возможностью её осевого и кругового перемещения относительно втулки при активированном положении этих пакеров. При спуске компоновок ГРП в скважины пакеры гидропульсаторов активируют над кровлей пласта, а отклонители последовательно через определённый интервал устанавливают на одном уровне напротив друг друга и через них встречно разбуривают пласт сетями радиальных каналов с образованием гидродинамической связи между двумя скважинами. Радиальные каналы из скважин бурят парами. В паре каждый радиальный канал из одной скважины бурят навстречу соответствующему радиальному каналу другой скважины. По мере сближения забоев пары радиальных каналов бурение приостанавливают, активируют надгидромониторные пакеры, проводят опрессовку забоев и за счёт наведённой трещиноватости пород гидродинамически связывают каждую пробуренную пару радиальных каналов. Импульсную закачку в пласт агентов проводят сразу по всем образованным сетями радиальным каналам с возможностью создания между скважинами сквозных магистральных трещин, через которые дополнительно воздействуют на пласт агентами для создания искусственного коллектора по всему межскважинному объёму пласта. Турбину для перекрытия перепускного отверстия гидропульсатора прерывателем потока выполняют съёмной и в компоновки ГРП спускают отдельно потоком жидкости с возможностью посадки в верхней части криволинейного внутреннего канала отклонителя напротив перепускного отверстия. Все работы проводят с одной установки пакеров гидропульсаторов в скважинах. 5 ил.

Способ интенсификации добычи трудноизвлекаемых углеводородов, включающий бурение радиальных каналов из основного ствола скважины, импульсное воздействие на пласт агентами для создания искусственного коллектора с помощью гидроразрыва пласта - ГРП, спуск в основной обсаженный ствол компоновки ГРП с гидропульсатором в составе пакера, подпакерного порта, надпакерного перепускного отверстия и турбины, активацию пакера гидропульсатора, спуск колтюбинговой трубы и управляемого по проводной линии гидромонитора, зарезку из основного ствола сетевых входов в пласт, разбуривание пласта из сетевых входов горизонтальными, непересекающимися в плоскости напластования пород сетями параллельных радиальных каналов, герметичное подключение к подпакерному порту сетевых входов и сетей радиальных каналов, импульсную закачку в пласт агентов при помощи турбины, периодически перекрывающей прерывателем потока перепускное отверстие гидропульсатора, создание пилотных и магистральных трещин ГРП, поддержание давления закачки агентов на уровне раскрытия магистральных трещин, отбор углеводородов из пласта через сетевые входы на режиме истощения энергии пласта и закачки агентов, отличающийся тем, что бурение радиальных каналов и воздействие на пласт агентами проводят встречно не менее чем из двух вертикальных герметично обсаженных скважин с помощью одновременно спущенных в эти скважины компоновок ГРП, снабжённых отклонителем, который выполняют в виде криволинейного внутреннего канала гидропульсатора с выходом через подпакерный порт и возможностью пропускания сквозь себя колтюбинговой трубы, гидромонитора, а также введённого надгидромониторного надувного пакера, активируемого электрическим насосом, при этом пакер каждого гидропульсатора располагают на втулке, которую с уплотнением надевают на внешнюю гладкую сторону компоновки ГРП с возможностью её осевого и кругового перемещения относительно втулки при активированном положении этих пакеров, причём при спуске компоновок ГРП в скважины пакеры гидропульсаторов активируют над кровлей пласта, а отклонители последовательно через определённый интервал устанавливают на одном уровне напротив друг друга и через них встречно разбуривают пласт сетями радиальных каналов с образованием гидродинамической связи между двумя скважинами, при этом радиальные каналы из скважин бурят парами, причём в паре каждый радиальный канал из одной скважины бурят навстречу соответствующему радиальному каналу другой скважины, причём по мере сближения забоев пары радиальных каналов бурение приостанавливают, активируют надгидромониторные пакеры, проводят опрессовку забоев и за счёт наведённой трещиноватости пород гидродинамически связывают каждую пробуренную пару радиальных каналов, причём импульсную закачку в пласт агентов проводят сразу по всем образованным сетями радиальным каналам с возможностью создания между скважинами сквозных магистральных трещин ГРП, через которые дополнительно воздействуют на пласт агентами для создания искусственного коллектора по всему межскважинному объёму пласта, после проведения радиальных каналов на всех уровнях колтюбинговую трубу с гидромонитором поднимают из скважин, а компоновки ГРП приподнимают до уровня пакеров для установки надпакерных перепускных отверстий в рабочее положение, после чего турбину для перекрытия перепускного отверстия гидропульсатора прерывателем потока, выполненную съёмной, через компоновку ГРП спускают отдельно потоком жидкости, с возможностью посадки в верхней части криволинейного внутреннего канала отклонителя напротив перепускного отверстия, при этом все работы проводят с одной установки пакеров гидропульсаторов в скважинах.
