Изобретение относится к области специальной обработки, а именно к санитарной обработке экипажей машин, и предназначено для проведения санитарной обработки в теплое время года и частичной санитарной обработки в холодное время года в полевых условиях.
Санитарная обработка заключается в проведении помывки людей с использованием дезинфицирующих средств и мыла с последующей заменой одежды и проводится в целях сохранения необходимых условий для выполнения поставленных задач в обстановке радиационного или биологического заражения местности. Санитарная обработка людей осуществляется горячей водой с мылом, а зараженного бактериальными средствами производится орошением дезинфицирующим раствором (0,5 % хлорамина) в течение двух минут с последующей тщательной промывкой горячей водой с мылом [1].
Аналогом описываемого устройства является комплект санитарной обработки личного состава (КСО) [1]. Состоит из теплообменника, сифона, резиновых рукавов, душевых насадок, газоотборного устройства, палатки, запасных инструментов и принадлежностей (ЗИП) и укладочного ящика. Основан на использовании тепла и кинетической энергии отработавших газов двигателей автомобилей (ГА3-66, ЗИЛ-157, ЗИЛ-130, ЗИЛ-131, Урал-375), оборудованных газоотборным устройством, которое нагревает воду до 38-42°С и подает ее в душевые насадки. Производительность по горячей воде 3-6 л/мин. Перевозится в кузове автомобиля. Масса комплекта 38 кг. Недостатками прибора является то, что комплект КСО не предназначен для работы с инжекторными двигателями. Применение комплекта с автомобилями, использующими инжекторные двигатели, может пагубно сказаться как на машине, так и на комплекте.
Основным недостатком описанного устройства является использование отработавших газов для подачи воды на душевую сетку, вследствие чего происходило загрязнение воды остатками несгоревшего топлива и выхлопными газами. Невозможность использования комплекта КСО на современных типах транспортных средств, использующих инжекторные двигатели, а также необходимость работы автомобильного шасси для эксплуатации комплекта КСО требует его дальнейшего развития. Как показала практика работы с комплектом КСО, значимым требованием для его работы является исправность выхлопной системы. Наличие прогара в выхлопной системе приводит к недостаточному избыточному давлению в канистре с водой для подачи ее в теплообменник и на душевые сетки.
Задачей изобретения является разработка комплекта санитарной обработки переносного (КСОП). Комплект КСОП предназначен для полной санитарной обработки военнослужащих в летнее время года и частичной - в холодное время года и специальной обработки объектов вооружения военной и специальной техники (ВВСТ). Комплект КСОП может быть использован на всех типах колесной и гусеничной техники. Масса комплекта КСОП не превышает 30 кг.
Комплект обслуживается одним человеком. Санитарная обработка людей осуществляется горячей водой с мылом, а зараженного бактериальными средствами производится орошением дезинфицирующим раствором (0,5 % хлорамина) в течение двух минут с последующей тщательной промывкой горячей водой с мылом. Расход воды регулируется с помощью ручки на лейке. Для приготовления дезинфицирующего раствора необходимо 200 г хлорамина засыпать в резервуар мягкий объемом 40 л оборудованный штуцерами входа и выхода воды, тщательно перемешать до полного растворения хлорамина и затем долить емкость до полного объема. Используемый резервуар для воды должен быть герметичным и чистым. Допускается использовать емкость для воды большего объема.
Техническим результатом, достигаемым предлагаемым устройством, является:
- возможность использования на всех типах колесной и гусеничной техники, в том числе и с инжекторными двигателями, за счет использования электроэнергии от аккумулятора или машины при работе КСОП;
- повышение надежности работы комплекта за счет исключения из конструкции теплообменника, использующего выхлопные газы транспортного средства для нагрева воды;
- отсутствие сопутствующего загрязнения воды, используемой для санитарной обработки, за счет исключения использования выхлопных газов для создания избыточного давления в емкости и обеспечения ее подачи в теплообменник и распыляющее устройство;
- автономность работы КСОП не менее чем в течение одного часа за счет использования электропитания от аккумулятора, находящегося в комплекте изделия;
- возможность размещения комплекта КСОП на всех типах техники без дополнительной доработки мест крепления, за счет использования стандартного укладочного ящика, применяемого в комплектах автономного прибора специальной обработки (АПСО) и бортового комплекта специальной обработки (БКСО) и дегазационного комплекта ДК-4 [2, 3].
Указанный технический результат достигается тем, что:
- размещение оборудования КСОП в укладочном ящике размером 0,68×0,50×0,23 м по габаритам соответствующего размерам ДК-4, БКСО или АПСО, что позволяет разместить его на всех типах транспортных средств, включающих данные комплекты;
- возможность использования КСОП на всех типах колесной и гусеничной техники, в том числе и с инжекторными двигателями достигается за счет использования независимой от выхлопной системы схемы нагрева и подачи воды;
- исключение использования выхлопных газов транспортного средства в качестве теплоносителя для нагрева и подачи воды позволило устранить загрязнение воды выхлопными газами;
- автономность работы КСОП обеспечивается наличием собственного бака с топливом и аккумулятора для работы насосов подачи топлива и воды и подогревателя жидкостного не менее чем в течение одного часа, что позволяет нагреть воду и провести санитарную обработку людей.
Для нагрева воды используется подогреватель жидкостной (ПЖД), который использует тепловую энергию, образующуюся от сгорания дизельного топлива для подогрева проточной воды. Принцип действия ПЖД основан на разогреве жидкости, принудительно прокачиваемой через теплообменную систему подогревателя, которая нагревается путем сжигания дизельного топлива в камере сгорания. В камеру сгорания поступает воздух из внешней среды при помощи воздушного насоса и топливо при помощи топливного насоса. Вокруг камеры сгорания расположена рубашка охлаждения, через которую циркулирует вода при помощи жидкостного насоса. Рубашка теплообменника нагревается. На теплообменнике установлен термодатчик для автоматического отключения нагрева при достижении температуры 45°С, нагретая вода по шлангам поступает в емкость.
Необходимая мощность подогревателя жидкостного ПЖД рассчитывалась на основе исходных данных по объему воды подлежащей нагреву, температурному интервалу между подаваемой и нагретой водой и времени на ее нагрев. Для обеспечения санитарной обработки экипажа машин в количестве 4-5 человек требуется 150 л воды. Время на проведение санитарной обработки экипажа транспортного средства не должно превышать 2 ч. На санитарную обработку одного человека расходуется не менее 30 л воды. При расходе воды через душевую лейку не более 3,5 л/мин затрачиваемое время на проведение санитарной обработки одного человека составит не более 9 мин. Время на проведение санитарной обработки экипажа в количестве 4-5 человек с учетом подготовительных мероприятий составит не более 60 мин. Следовательно, время нагрева 150 л воды не должно превышать 60 мин. Количество затрачиваемой энергии для нагрева 150 л воды в течение одного часа с температуры 10°С до 42°С составило 6,0 кВт. Поэтому в изделии мощность подогревателя жидкостного составляет не менее 6,0 кВт.
Комплект санитарной обработки КСОП представляет собой укладочный ящик, в котором размещено: выносное оборудование; топливный бак; аккумулятор 12V 12Ah; подогреватель жидкостной; насос водяной производительностью 390 л/ч, насос топливный производительностью 1,1 л/ч; съемные стойки длиной 30 см; мыло хозяйственное массой 0,35 кг; дезинфицирующее средство «Акватабс» массой 0,1 кг; хлорамин 0,2 кг.
Укладочный ящик имеет размеры 0,68×0,50×0,23 м и оборудован четырьмя отверстиями в нижней части ящика под съемные стойки, отверстиями в боковых частях ящика для подключения шлангов подачи и выхода воды и четырьмя отсеками под подогреватель жидкостной, топливный бак, аккумулятор и выносное оборудование, снабженный электрическим разъемом для подключения внешнего источника питания и кнопкой управления.
Выносное оборудование включает: резервуар мягкий емкостью 40 л со штуцерами входа и выхода воды с кранами; душевую палатку размером 1,2×1,2×1,9 м, оборудованную креплениями для шланга и душевой лейки; душевую лейку с ручкой регулирования расхода воды и одним коннектором; шланг длиной 0,5 м внутренним диаметром 16 мм и двумя коннекторами; шланг длиной 0,5 м внутренним диаметром 16 мм и одним коннектором; шланг длиной 1,0 м, внутренним диаметром 16 мм и одним коннектором; шланг длиной 4,0 м, внутренним диаметром 16 мм и одним коннектором; соединительный тройник внутренним диаметром 14 мм; термометр электронный цифровой с выносным датчиком для измерения температуры воды; кабель электрический длиной 6 м с клеммами и штекером для подключения к электрическом входу на ящике; коврик резиновый размером 0,4×0,5×0,005 м.
Топливный бак объемом 1,5 литра оборудован заливной горловиной и патрубком.
Подогреватель жидкостной мощностью 6 кВт снабжен термодатчиком отключения при достижении температуры нагрева воды 45°С.

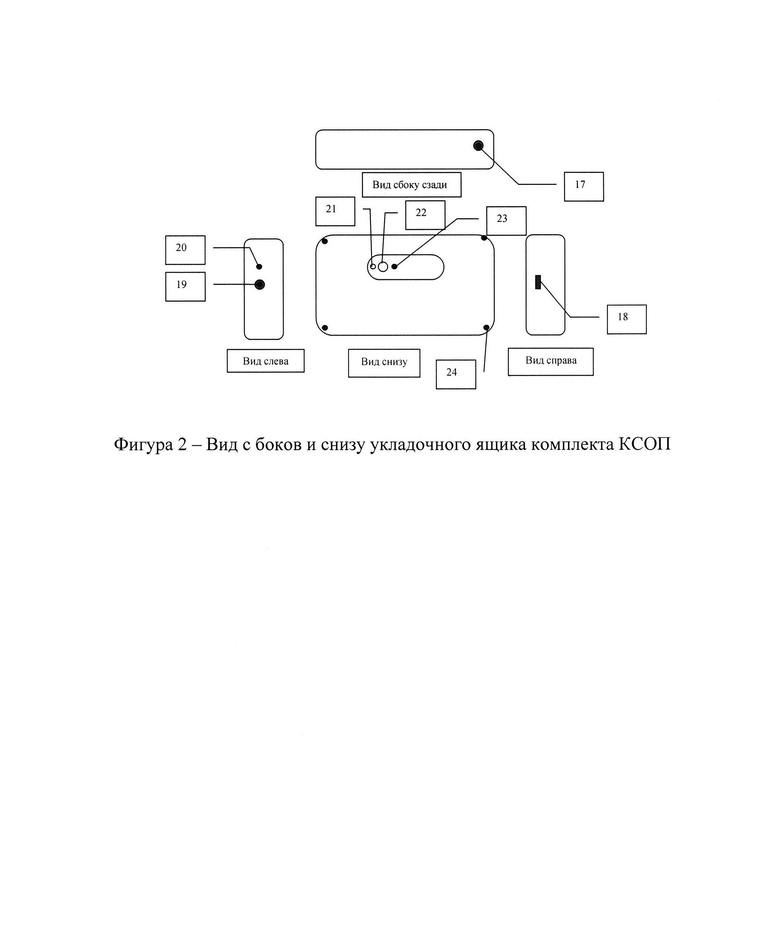

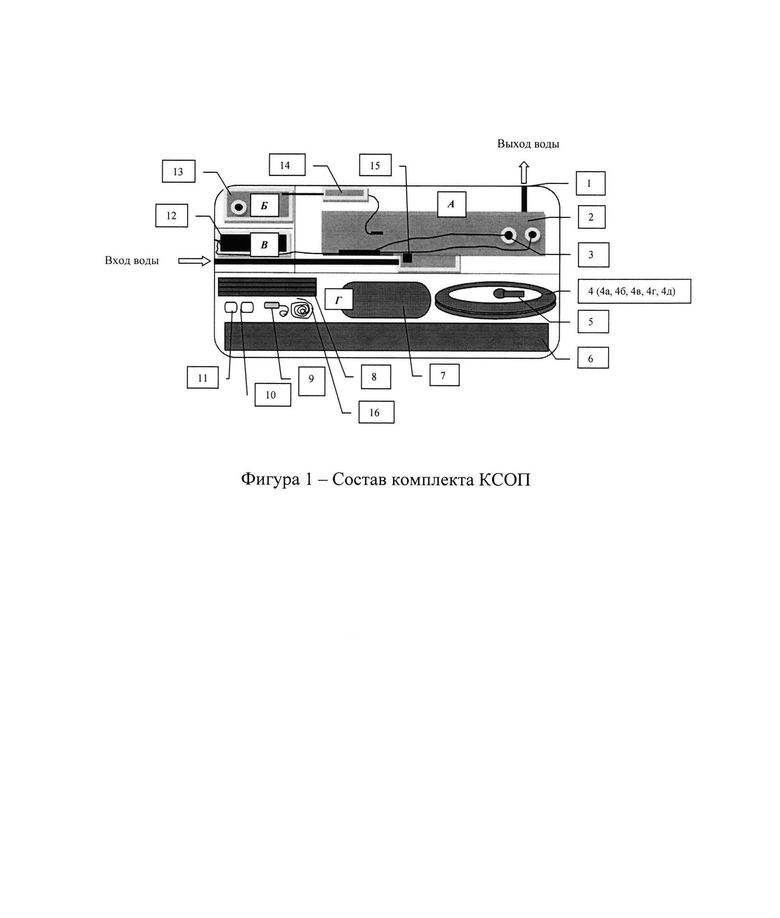

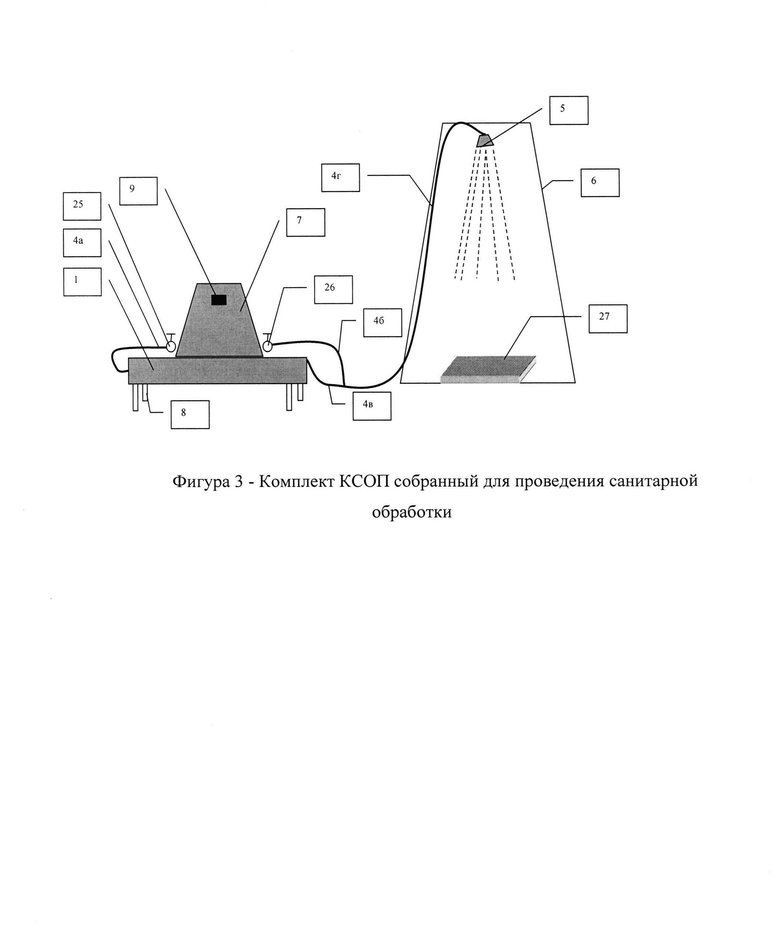

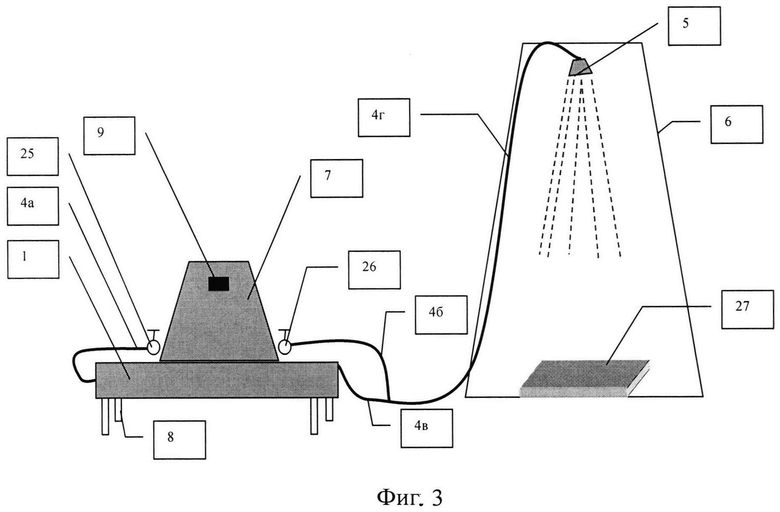

Изобретение поясняется рисунками, где на фиг. 1 показан комплект санитарной обработки переносной в сборе, на фиг. 2 укладочный ящик с элементами конструкции и на фиг. 3 комплект КСОП в собранном виде, где
Л, Б, В, Г - номера отсеков в укладочном ящике.
1 - ящик укладочный с габаритными размерами 0,68×0,50×0,23 м;
2 - подогреватель жидкостной (ПЖД);
3 - термодатчик отключения на 45°С;
4 - комплект соединительных шлангов с коннекторами и тройником;
4а - шланг с двумя коннекторами внутренним диаметром 16 мм, длиной 0,5 м; 4б - шланг с одним коннектором внутренним диаметром 16 мм, длиной 1,0 м; 4в - шланг с одним коннектором внутренним диаметром 16 мм, длиной 0,5 м; 4 г - шланг с одним коннектором внутренним диаметром 16 мм, длиной 4,0 м; 4д - соединительный тройник с внутренним диаметром 14 мм;
5 - душевая лейка;
6 - палатка душевая в чехле;
7 - емкость мягкая на 40 л;
8 - стойки для установки ящика 4 шт., каждая длиной 30 см;
9 - термометр электронный с выносным датчиком;
10 - мыло;
11 - средство для дезинфекции воды;
12 - аккумулятор 12V 12Ah;
13 - бак топливный объемом 1,5 л;
14 - насос топливный производительностью 1,1 л/ч;
15 - насос водяной производительностью 390 л/ч;
16 - электрический кабель с клеммами и штекером длиной 6 м;
17 - штуцер выхода горячей воды;
18 - кнопка включения ПЖД и водяного насоса;
19 - штуцер входа воды;
20 - электрический разъем;
21 - забор воздуха для работы ПЖД;
22 - выхлопная труба;
23 - пробка для слива из ПЖД;
24 - места установки стоек;
25 - кран на выходе воды из емкости;
26 - кран на входе горячей воды в емкость;
27 - коврик резиновый с габаритными размерами 0,4×0,5×0,005 м.
Ящик укладочный (1) с габаритными размерами 0,68×0,50×0,23 м оборудован местами крепления съемных стоек и разделен перегородками на отсеки А, Б, В, Г. Корпус укладочного ящика имеет по бокам отверстия для размещения штуцеров подключения шлангов подачи (19) и выхода воды (17), электрического разъема подключения внешнего источника питания (20) и кнопки включения ПЖД (18). В нижней крышке укладочного ящика оборудованы отверстия под выхлопную трубу (22), забор воздуха (21) и пробку слива воды из теплообменника ПЖД (23). В транспортном положении отверстия для штуцеров хода и выхода воды закрыты резиновыми съемными заглушками.
Отсеки в укладочном ящике предназначены для размещения сборочных единиц и деталей комплекта. Размеры отсеков А, Б, В соответствуют размерам топливного бака, аккумулятора и ПЖД.
В отсеке А закреплен подогреватель жидкостной, топливный и водяной насосы, в отсеке Б размещен топливный бак (13), в отсеке В размещен аккумулятор (12), в отсеке Г размещены емкость мягкая на 40 литров (7), комплект соединительных шлангов с тройником (4), включающий шланг подсоединения емкости ко входу воды на насос (4а), шланг подсоединения к емкости горячей воды (4б), шланг подсоединения к выходу горячей воды из ПЖД (4в), шланг подсоединения лейки душевой (4 г) и тройник (4д), лейка душевая (5), съемные стойки для установки ящика (8), коврик резиновый (27), средство для дезинфекции (11), мыло (10), электрический кабель с клеммами и штекером (16), душевая палатка в упаковке (6), термометр электронный с выносным датчиком (9).
Подогреватель жидкостной ПЖД обеспечивает нагрев в емкости 40 литров воды с 12°С до 42°С в течение 10 мин при расходе топлива 1,1 л/ч.
Аккумулятор (12) 12V 12Ah служит для запуска и работы ПЖД (2), водяного (15) и топливного (14) насосов. Емкость аккумулятора позволяет обеспечить запуск ПЖД и работу комплекта в течение одного часа.
Бак топливный (13) вмещает 1,5 л дизельного топлива и служит для обеспечения работы ПЖД.
Насос топливный (14) предназначен для подачи топлива из бака на форсунку ПЖД.
Насос водяной (15) производительностью 390 л/ч предназначен для подачи воды через ПЖД в емкость и на душевую лейку.
Комплект соединительных шлангов с коннекторами и тройником (4) включает в себя:
- шланг с двумя коннекторами внутренним диаметром 16 мм, длиной 0,5 м предназначен для подачи холодной воды из емкости на ПЖД (4а);
- шланг с одним коннектором внутренним диаметром 16 мм, длиной 1,0 м предназначен для подачи горячей воды в емкость (4б);
- шланг с одним коннектором внутренним диаметром 16 мм, длиной 0,5 м предназначен для выхода горячей воды из ПЖД (4в);
- шланг с одним коннектором внутренним диаметром 16 мм, длиной 4,0 м предназначен для подачи горячей воды на душевую лейку (4 г);
- соединительный тройник с внутренним диаметром 14 мм предназначен для соединения шлангов и разделения потока горячей воды в емкость и на душ (4д).
Лейка душевая (5) предназначена для распыления воды при проведении санитарной обработки и оборудована регулировочной ручкой с фиксатором. Расход горячей воды при полностью открытой душевой лейке составляет 6,5 л.
Электрический кабель (16) длиной 6 м оборудован штекером для подключения к электрическому входу на ящике и клеммами для подключения к внешнему аккумулятору.
Стойки для установки ящика (8) длиной 30 см предназначены для установки комплекта КСОП на земле и обеспечения свободного выхода выхлопных газов и забора воздуха. Стойки устанавливаются в пазы по углам ящика и фиксируются в них.
Емкость мягкая объемом 40 л (7) предназначена для хранения и переноски воды. Емкость оборудована ручками для переноски, штуцерами входа и выхода воды с кранами.
Палатка душевая (6) габаритами 1,2×1,2×1,9 м предназначена для создания санитарно-гигиенических условий при санитарной обработке людей в полевых условиях и оборудована текстильными застежками Velcro для крепления шланга с душевой лейкой, двумя каркасными элементами, колышками и веревочными растяжками.
Термометр электронный цифровой с выносным датчиком для воды (9) предназначен для контроля температуры воды в емкости.
Мыло (10) банное (хозяйственное) массой 0,35 кг предназначено для проведения гигиенических процедур.
Средство для дезинфекции (11) включает в себя препараты «Акватабс» массой не более 0,1 кг и хлорамин массой 0,2 кг. Препарат «Акватабс» предназначен для дезинфекции природной воды, используемой при помывке людей. Порядок проведения дезинфекции воды в соответствии с инструкцией по эксплуатации препарата. Препарат «Хлорамин» предназначен для приготовления дезинфицирующего раствора. Для приготовления дезинфицирующего раствора необходимо 0,2 кг хлорамина засыпать в емкость (40 л), тщательно перемешать до полного растворения хлорамина и затем долить емкость до полного объема.
Коврик резиновый (27) с габаритными размерами 0,4×0,5×0,005 м предназначен для размещения на нем человека при проведении гигиенических процедур.
Масса комплекта КСОП составляет 30,4 кг. Собранный комплект КСОП представлен на фиг. 3. Сборка КСОП в рабочее состояние проводится следующим образом.
Достать из укладочного ящика (1) стойки, комплект шлангов с коннекторами и тройником (4), душевую лейку (5), емкость мягкую на 40 л (7), электрический кабель с клеммами и штекером (16), палатку душевую (6), коврик резиновый (27), термометр электронный (9) стойки для установки ящика (8), мыло (10) и средство для дезинфекции воды (11).
Состыковать секции каркасных элементов палатки душевой (6). Развернуть палатку и закрепить скобы на двух каркасах. Перекрестье каркасов закрепить с помощью завязок. Закрепить растяжки в петлях нижних четырех углов палатки и закрепить на грунте с помощью колышек, закрепить веревочный растяжки с четырех сторон к верхним углам и закрепить на грунте с помощью колышек на расстоянии не менее 1 м от палатки с каждой стороны. Коврик резиновый (27) положить внутрь палатки.
Присоединить клеммы электрического кабеля ПЖД (2) к аккумулятору (12). Для работы от внешнего источника электричества подсоединить штекер электрического кабеля (16) к электрическому разъему на укладочном ящике (20), а клеммы к источнику питания 12-14V. Допускается работа комплекта КСОП от внутреннего аккумулятора в течение одного часа без подключения к внешнему источнику питания.
Залить в топливный бак (13) дизельное топливо (не более 1,5 л).
Установить стойки (8) в места установки стоек (24) на нижней части укладочного ящика, закрыть крышку. На крышку укладочного ящика установить емкость (7). Допускается установка емкости рядом с ящиком, так чтобы штуцер выхода воды находился на уровне или выше места присоединения шланга на нем.
Присоединить с помощью коннекторов шланг длиной 0,5 м (4а) к штуцеру выхода воды на емкости (7) и штуцеру входа воды на укладочном ящике (19).
Присоединить с помощью коннекторов к штуцеру выхода воды на укладочном ящике (17) шланг длиной 0,5 м (4б), к штуцеру входа воды на емкости шланг длиной 1,0м (4б), к штуцеру душевой лейки шланг длиной 4,0 м (4г) и соединить свободные концы шлангов на тройнике (4д) хомутами. Затянуть хомуты с помощью отвертки.
Заполнить емкость (7) водой. При использовании воды из природных источников для помывки людей провести ее дезинфекцию средством для дезинфекции воды (11) в соответствии с инструкцией по эксплуатации дезинфицирующего препарата.
Установить на емкости (7) с помощью двухстороннего скотча термометр электронный цифровой (9), его выносной датчик опустить в воду.
Закрепить внутри палатки шланг (4г) с душевой лейкой при помощи текстильных застежек Velcro, так чтобы лейка находилась по верхнему центру палатки и была направлена вниз распылителем. Открыть краны на емкости (7).
Комплект санитарной обработки переносной работает следующим образом.
Управление работой ПЖД осуществляют кнопкой включения (18), расположенной на корпусе укладочного ящика. Кнопка включения имеет три положения. В положении «ВЫКЛ» выключено, в положении «НАСОС» происходит включение водяного насоса, в положении «НАГРЕВ» происходит запуск ПЖД.
При включении переключателя в положение «НАСОС» вода из емкости (7), по присоединенному шлангу заборному (4а) с помощью насоса водяного (8) поступает во внутреннюю рубашку теплообменника ПЖД (2), после заполнения теплообменника ПЖД кнопка включения переключается в положение «НАГРЕВ», происходит запуск ПЖД. Подогреваемая вода циркулирует через ПЖД (2) и шланг (4б) в емкость (7). Температура воды в емкости (7) контролируется опущенным в воду выносным датчиком термометра (9). После достижения температуры 38-42°С отключаем ПЖД (2) путем переключения кнопки (18) в положение «НАСОС». При этом выключается топливный насос (14) и прекращается подача топлива в камеру сгорания ПЖД (2), работает только насос подачи воды (15). Перекрываем кран обратной подачи воды на емкости (7). Зафиксируем ручку на душевой лейке (5) в открытом положении для подачи горячей воды в виде аэрозольно-капельного потока потребителю. Расход воды регулируем с помощью ручки лейки.
Выключение КСОП осуществляется следующим способом.
Переключить кнопку (18) в положение «ВЫКЛ» при этом допускается продолжение работы ПЖД (2) в режиме продувки камеры сгорания до полного выключения. Отсоединить водяные шланги (4а, 4б, 4г) от входа и выхода ПЖД (2), емкости (7), душевой лейки (5) и тройника (4д). Слить воду из водяных шлангов и из емкости. Отсоединить шланг с креплений в палатке (6). Отвернуть ключом пробку слива воды (23) на ПЖД (2). Слить воду из ПЖД. Слить топливо из топливного бака (13). Для этого отсоединить шланг подачи топлива от патрубка, вынуть топливный бак и перелить топливо в канистру. Отсоединить клеммы аккумулятора (12). Свернуть палатку (6) в чехол учитывая габариты упаковки. Свернуть шланги (4а, 4б, 4в, 4г) не допуская перегибов.
Отсоединить стойки (8) от укладочного ящика (1). Стойки (8), палатку (6), комплект шлангов с тройником (4), душевую лейку (6), термометр электрический (9), емкость (7) и электрический кабель (16) сложить в отсек Г укладочного ящика (1). Резиновый коврик (27) уложить сверху и закрыть крышку укладочного ящика (1).
Таким образом, определяющими факторами при выборе схемы нагрева воды и подачи ее на душевую сетку в комплекте КСОП являлись исключение использования энергии выхлопных газов, что привело к повышению его надежности и исключило дополнительное загрязнение используемой воды, применение электрического водяного насоса и компоновка ПЖД позволили компактно их разместить в стандартном укладочном ящике, чему на основании проведенных исследований наиболее полно соответствует состав предлагаемого устройства.
Список литературы
1. Гражданская защита: Энциклопедия в 4 томах. Том II (К-О); под общей редакцией С.К. Шойгу; МЧС России - М.: ЗАО ФИД «Деловой экспресс», 2007.
2. Автономный прибор специальной обработки. http://www/zeldorzaschita.ru/ru/production/qp/miscellaneous assets/1287670737/.
3. Бортовой комплект специальной обработки. http://www/hkz.ru/catalog/control-environment/means-special-treatment-menu/190-on-board-special-treatment-set-bkso.
название | год | авторы | номер документа |
---|---|---|---|
АВТОРАЗЛИВОЧНАЯ СТАНЦИЯ ДЛЯ ОБРАБОТКИ ТЕХНИКИ | 2023 |
|
RU2826037C1 |
Мобильный комплекс дегазации, дезактивации и дезинфекции | 2016 |
|
RU2632628C1 |
Способ проведения поверхностных процедур динамического вида | 2022 |
|
RU2797963C1 |
Душевое устройство для бесконтактного очищения кожи и волос и способ его использования (варианты) | 2021 |
|
RU2771364C1 |
CПОСОБ ПРОВЕДЕНИЯ ГИДРОМАССАЖНЫХ ПРОЦЕДУР ДИНАМИЧЕСКОГО ВИДА В БЫТОВОЙ ВАННЕ | 2010 |
|
RU2443476C1 |
ПНЕВМОКАРКАСНЫЙ САНИТАРНО-ГИГИЕНИЧЕСКИЙ МОДУЛЬ | 2011 |
|
RU2481446C2 |
СПОСОБ ПРОВЕДЕНИЯ ГИДРОМАССАЖНЫХ ПРОЦЕДУР В БЫТОВОЙ ВАННЕ (ЕГО ВАРИАНТЫ) | 2010 |
|
RU2451479C2 |
АВТОПЕРЕДВИЖНАЯ ДЕЗИНФЕКЦИОННАЯ УСТАНОВКА | 2002 |
|
RU2251497C2 |
СПОСОБ ПРОВЕДЕНИЯ ПОВЕРХНОСТНЫХ ВОДНЫХ ПРОЦЕДУР В БЫТОВОЙ ВАННЕ | 2010 |
|
RU2438553C2 |
Передвижная полевая баня | 2022 |
|
RU2781296C1 |
Изобретение предназначено для проведения санитарной обработки в теплое время года и частичной санитарной обработки в холодное время года в полевых условиях. Комплект санитарной обработки содержит топливный бак, подогреватель жидкостной, насос водяной, выносное оборудование, включающее шланги, соединительный тройник, душевую лейку, крепления для шланга и душевой лейки. Комплект содержит ящик укладочный размером 0,68×,50×,23 м3, аккумулятор 12V 12Ah, насос топливный производительностью 1,1 л/ч, съемные стойки длиной 0,3 м, мыло хозяйственное массой 0,35 кг, дезинфицирующее средство «Акватабс» массой 0,1 кг, хлорамин 0,2 кг. Укладочный ящик оборудован четырьмя отверстиями в нижней его части под съемные стойки. В его боковых частях выполнены отверстия для подключения шлангов подачи и выхода воды. Ящик оборудован электрическим разъемом для подключения внешнего источника питания и кнопкой управления, четырьмя отсеками внутри ящика под подогреватель жидкостной, топливный бак, аккумулятор и выносное оборудование. Выносное оборудование включает резервуар мягкий емкостью 40 л со штуцерами входа и выхода воды с кранами, душевую палатку размером 1,2×1,2×1,9 м3, душевую лейку с ручкой регулирования расхода воды и двумя коннекторами, шланг длиной 0,5 м, внутренним диаметром 16 мм и с одним коннектором, шланг длиной 1,0 м, внутренним диаметром 16 мм и с одним коннектором, шланг длиной 4,0 м, внутренним диаметром 16 мм и с одним коннектором, соединительный тройник внутренним диаметром 14 мм, термометр электронный цифровой с выносным датчиком для измерения температуры воды, кабель электрический длиной 6 м с клеммами и штекером для подключения к электрическому входу на ящике, коврик резиновый размером 0,4×0,5×0,005 м3. Водяной насос имеет производительность 390 л/ч. Обеспечивается возможность использования на всех типах колесной и гусеничной техники, в том числе с инжекторными двигателями, и возможность размещения комплекта на всех типах техники без дополнительной доработки мест крепления, повышение надежности работы комплекта; отсутствие сопутствующего загрязнения воды, используемой для санитарной обработки; автономность работы не менее чем в течение одного часа. 2 з.п. ф-лы, 3 ил.
1. Комплект санитарной обработки, содержащий топливный бак, подогреватель жидкостной, насос водяной, выносное оборудование, включающее шланги, соединительный тройник, душевую лейку, крепления для шланга и душевой лейки, отличающийся тем, что содержит ящик укладочный размером 0,68×0,50×0,23 м3, аккумулятор 12V 12Ah, насос топливный производительностью 1,1 л/ч, съемные стойки длиной 0,3 м, мыло хозяйственное массой 0,35 кг, дезинфицирующее средство «Акватабс» массой 0,1 кг, хлорамин 0,2 кг, при этом укладочный ящик оборудован четырьмя отверстиями в нижней его части под съемные стойки, в его боковых частях выполнены отверстия для подключения шлангов подачи и выхода воды, электрическим разъемом для подключения внешнего источника питания и кнопкой управления, четырьмя отсеками внутри ящика под подогреватель жидкостной, топливный бак, аккумулятор и выносное оборудование, а выносное оборудование также включает резервуар мягкий емкостью 40 л со штуцерами входа и выхода воды с кранами, душевую палатку размером 1,2×1,2×1,9 м3, душевую лейку с ручкой регулирования расхода воды и двумя коннекторами, шланг длиной 0,5 м, внутренним диаметром 16 мм и с одним коннектором, шланг длиной 1,0 м, внутренним диаметром 16 мм и с одним коннектором, шланг длиной 4,0 м, внутренним диаметром 16 мм и с одним коннектором, соединительный тройник внутренним диаметром 14 мм, термометр электронный цифровой с выносным датчиком для измерения температуры воды, кабель электрический длиной 6 м с клеммами и штекером для подключения к электрическому входу на ящике, коврик резиновый размером 0,4×0,5×0,005 м3, причем водяной насос имеет производительность 390 л/ч.
2. Комплект санитарной обработки по п. 1, отличающийся тем, что топливный бак имеет объем 1,5 л и оборудован заливной горловиной и патрубком.
3. Комплект санитарной обработки по п. 1, отличающийся тем, что подогреватель жидкостной имеет мощность 6 кВт и снабжен термодатчиком отключения при достижении температуры нагрева воды 45°С.
