УСТРОЙСТВО ДЛЯ ОБОЗНАЧЕНИЯ НАПРАВЛЕНИЯ И ПОДСВЕТКИ ВАЖНЫХ МЕХАНИЗМОВ ПРИ ОГРАНИЧЕННОЙ ВИДИМОСТИ ИЛИ В ТЕМНОТЕ Российский патент 2025 года по МПК F21L4/00 F21S4/00

Изобретение относится к области светотехники и может быть использовано для обозначения направления движения или подсветки важных систем и механизмов в условиях ограниченной видимости или в полной темноте при отсутствии других средств освещения.

Известно светоинформационное устройство, применяемое на различных объектах инфраструктуры, где возможно отсутствие освещения [1]. Недостатками данного устройства являются его стационарное размещение, ухудшение параметров свечения с течением времени (среднее время свечения составляет 3-4 часа), а также отсутствие возможности обозначения нужного направления и осуществления подсветки необходимых объектов.

Известно устройство светильника аварийного освещения [2]. Недостатками данного устройства являются его стационарное размещение и потеря работоспособности в случае разряда аккумуляторной батареи.

Известно устройство переносного люминесцентного светильника [3], содержащего корпус, крышку, люминесцентную лампу, плафон-рассеиватель, выключатель, систему зажигания лампы и источник питания. Данное устройство принимаем за прототип.

Недостатком данного устройства является невозможность одновременного использования его как для освещения пути при движении или для стационарного освещения какого-либо объекта, так и для обозначения направления движения, например, нарисовав светящийся указатель в виде стрелки.

Задача настоящего изобретения состоит в том, чтобы создать устройство, способное обеспечить возможность освещения объектов по ходу движения или стационарно, а также одновременно с этим обозначать направление движения из области с ограниченной видимостью (или другой неблагоприятной области) в необходимую сторону в течение длительного времени.

Известна светящаяся краска на основе светогенерирующего материала (СГМ) со временем свечения от 18 до 24 часов и способностью накапливать свет даже от маломощных источников без использования в своем составе токсичных и горючих материалов (диаллюминат кальция, триоксид аллюминия) [4]. СГМ инертен, не окисляется, не выпаривается, не абсорбируется. Светящиеся краски на основе этого материала являются устойчивыми к воздействию термических факторов и химически агрессивных сред.

Задача решается тем, что светящаяся краска на основе СГМ помещается в баллон из прозрачного материала, выдерживающий внешнее давление до 0,59 Мпа. Соответственно давление внутри прозрачного баллона должно обеспечивать распыление светящейся краски на основе СГМ при внешнем давлении до 0,59 Мпа. СГМ сохраняет свои свойства при любом изменении давления. Для обеспечения процесса светонакопления прозрачный баллон освещается светодиодами, расположенными внутри устройства, питающимися от бортовой сети, подключенной штекером к корпусу устройства, разъем, что позволяет длительное время светящейся краски на основе СГМ накапливать светимость (процесс зарядки). Для распыления краски в заданном направлении предусмотрен дозатор-распылитель, накрытый предохранительным колпачком.

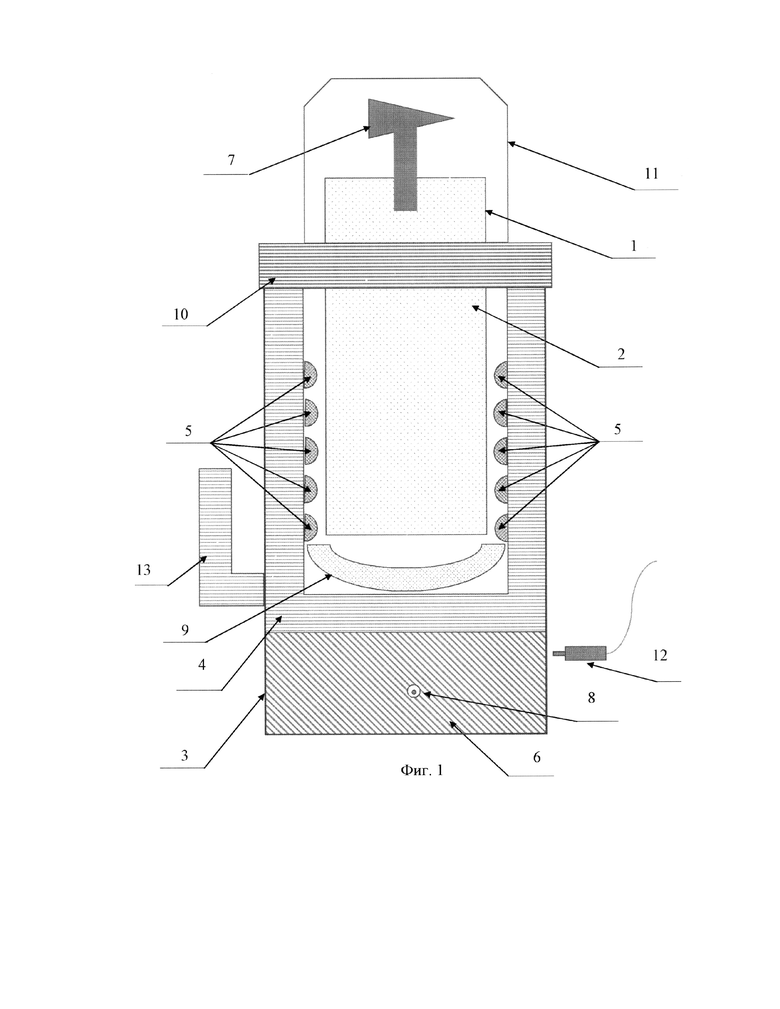

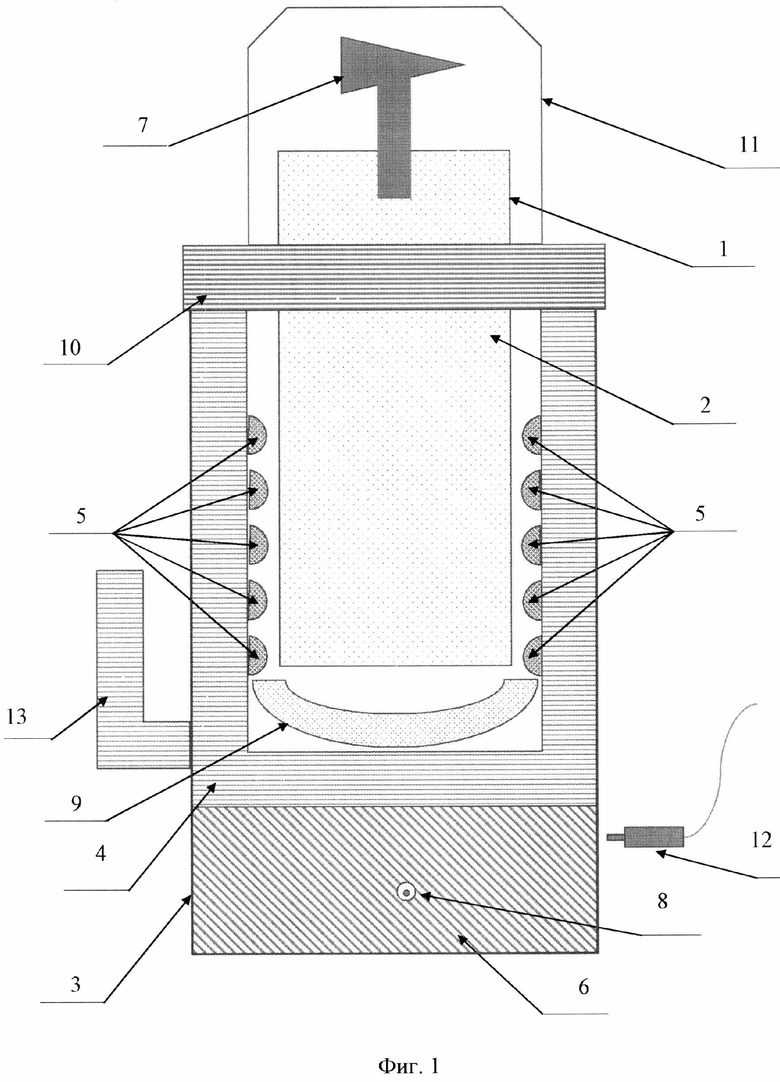

Конструкция устройства для обозначения направления и подсветки важных механизмов при ограниченной видимости или в темноте представлена на Фиг. 1.

Устройство состоит из прозрачного баллона 1, заполненного светящейся краской на основе СГМ 2, корпуса устройства 3, стакана для зарядки 4, светодиодов 5, аккумуляторной батареи 6, дозатора-распылителя 7, разъема штекерного типа 8, параболического зеркального отражателя 9, фиксирующей уплотнительной крышки 10, предохранительного колпачка 11, штекера питания от бортовой сети объекта 12 и ручки 13.

Устройство может располагаться в любом определенном для него месте. Источником питания является бортовая сеть объекта, подключенная с помощью штекера к корпусу устройства. Устройство может находиться в режиме «Заряд» и в режиме «Работа».

В режиме «Заряд» происходит зарядка аккумуляторной батареи и накапливание светимости светящейся краски на основе СГМ в прозрачном баллоне от светящихся светодиодов за счет питания от бортовой сети объекта.

Для перехода в режим «Работа» от корпуса устройства необходимо отключить штекер питания от бортовой сети объекта 12. Возможно два варианта использования устройства в режиме «Работа».

Вариант №1. Применение устройства для обозначения направления и подсветки объекта

В этом случае устройство используется целиком без разборки. После отключения штекера питания 12 от корпуса устройства 3 дальнейшая зарядка светящейся краски на основе СГМ 2 будет происходить за счет питания светящихся светодиодов 5 от аккумуляторной батареи 6, что позволяет увеличить время автономной работы устройства. Распыление краски происходит через дозатор-распылитель 7 после снятия предохранительного колпачка 11. Для обозначения направления светящаяся краска распыляется на объект в виде указателя движения в необходимую сторону. При этом такие указатели могут быть повторены неоднократно. Для подсветки объекта светящаяся краска распыляется на подсвечиваемый объект в необходимом количестве.

Вариант №2. Применение устройства для обозначения направления и освещения пути по ходу движения или стационарного объекта.

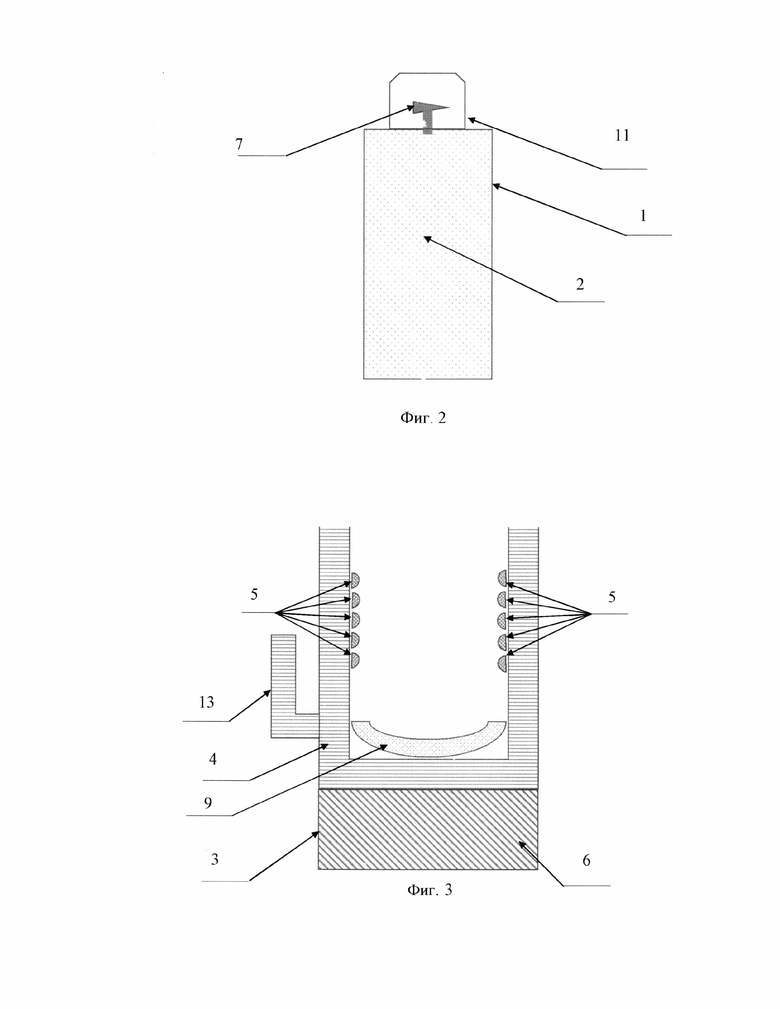

В случае необходимости использования устройства для обозначения направления и освещения пути по ходу движения или стационарного объекта после отключения штекера питания 12 от корпуса устройства 3 необходимо снять фиксирующую уплотнительную крышку 10 и вынуть прозрачный баллон 1 из устройства. Далее вынутая часть (Фиг. 2) используется как в варианте №1 для обозначения направления движения путем распыления светящейся краски из баллона на объект в виде указателя через дозатор-распылитель 7 после снятия предохранительного колпачка 11 или для подсветки объекта.

В оставшейся части устройства (Фиг. 3) светодиоды, получающие энергию от аккумуляторной батареи 6, будут продолжать светить. Световой поток светодиодов будет усилен за счет параболического зеркального отражателя 9 и направлен вверх. Данная часть устройства может быть использована как переносной светильник для освещения пути по ходу движения, держа его за ручку 13, или как дополнительный источник освещения (стационарный фонарь).

В этом варианте применения время светимости краски будет меньше по сравнению с временем светимости в 1 варианте.

Новыми отличительными признаками заявленного изобретения являются:

- возможность обозначать разведанные пути следования из области с ограниченной видимостью в необходимую сторону;

- возможность подсвечивать или обозначать важные объекты при нанесении на их поверхность светящейся краски;

- возможность одновременно освещать какой-либо стационарный объект или путь движения и обозначать направление движения.

Преимуществами заявляемого устройства являются его способность обозначить пути выхода людей из опасной зоны в условиях ограниченной видимости или в полной темноте при отсутствии других источников света и подсветить важные объекты в любых условиях обстановки, в том числе при повышенном давлении в течение длительного времени с одновременным освещением пути движения или стационарного объекта.

Использование данного изобретения будет способствовать спасанию людей из опасных зон в условиях ограниченной видимости или в полной темноте путем показа направления движения в необходимую сторону в течение длительного времени, а также обеспечит возможность одновременного освещения и обозначения необходимых объектов.

Литература

1. Патент №2090941. Светоинформационное устройство: №95101620: заявл. 02.02.1995: опубл. 20.09.1997 / В.Л. Мизонов, А.В. Симонов, В.А. Духонькин, В.В. Климович; патентообладатель АО «Лисма - Саранский электроламповый завод» - 5 с.

2. Полезная модель №123898. Светильник аварийного освещения внутренних малогабаритных пространств судов на основе светоизлучающих диодов: №2012131886: заявл. 25.07.2012: опубл. 10.01.2013 / Д.А. Троценко, М.В. Перов, B.C. Маслюк; патентообладатель ОАО «МКБ «Компас» - 5 с.

3. Полезная модель №17352. Переносной люминесцентный светильник: №2000130283: заявл. 07.12.2000: опубл. 27.03.2001 / Г.В. Серопян, И.А. Никольский; патентообладатель Серопян Георгий Ваграмович - 5 с.

4. Технология самосветимости. Основные ошибки при работе со светящейся краской // [сайт]. - URL: https://nevidal.com/technology/ (дата обращения: 25.12.2023).

Изобретение относится к области светотехники и может быть использовано для обозначения направления движения или подсветки систем и механизмов в условиях ограниченной видимости или в полной темноте при отсутствии других средств освещения. Технический результат – возможность обеспечения показа направления движения в необходимую сторону в течение длительного времени и одновременного освещения и обозначения объектов в условиях ограниченной видимости или в полной темноте. Устройство состоит из корпуса устройства, стакана для зарядки, светодиодов, аккумуляторной батареи, разъема штекерного типа, параболического зеркального отражателя. Сверху к корпусу устройства с помощью фиксирующей уплотнительной крышки закреплен прозрачный баллон, заполненный светящейся краской на основе светогенерирующего материала, которая распыляется в заданном направлении с помощью дозатора-распылителя, закрытого предохранительным колпачком, для обозначения нужного направления. 3 ил.

Устройство для обозначения направления и подсветки систем и механизмов при ограниченной видимости или в темноте, состоящее из корпуса устройства, стакана для зарядки, светодиодов, аккумуляторной батареи, разъема штекерного типа, параболического зеркального отражателя, отличающееся тем, что сверху к корпусу устройства с помощью фиксирующей уплотнительной крышки закреплен прозрачный баллон, заполненный светящейся краской на основе светогенерирующего материала, которая распыляется в заданном направлении с помощью дозатора-распылителя, закрытого предохранительным колпачком для обозначения нужного направления.
