Укупорочное устройство Российский патент 2025 года по МПК B65D81/32 B65D25/08 B65D51/28

Данное изобретение относится к укупорочным устройствам, предназначенным для использования на емкостях для смешивания разных по составу компонентов непосредственно перед их использованием, и может быть применено в пищевой промышленности, при производстве продуктов питания или напитков, медицинских препаратов, косметических средств, химических средств и прочее.

Изобретение относится к области упаковочных элементов, предназначенных для герметичного укупоривания емкостей с пищевой и непищевой продукцией, медицинских препаратов, в частности для продукта, к которому нужно добавить дополнительный компонент непосредственно перед употреблением.

Известно укупорочное устройство для емкости (патент RU 2476360, заявка №2011138080/12, приоритет от 16.09.2011, патентообладатель Общество с ограниченной ответственностью "Флавомикс"), содержащее крышку, на корпусе которой выполнена внутренняя резьба для навинчивания на наружную резьбу горловины емкости, кнопку, отрывное фиксирующее кольцо с перфорацией, связанное с кнопкой с возможностью исключения несанкционированного нажатия на нее, и герметичную капсулу с добавкой, отличающееся тем, что в корпусе крышки размещена полая втулка, содержащая на внешней стороне по всей длине окружности выступ, обеспечивающий герметичность емкости после завинчивания на горловине, при этом полая втулка с открытой стороны в своей верхней части содержит замок для соединения с кнопкой, а в нижней части - отверстие для закрепления на ее дне капсулы, выполненной с периферийными плечиками, при этом капсула сформирована по меньшей мере двумя стенками, одна из которых со стороны кнопки выполнена деформируемой и неразрушаемой, а другая стенка - разрушаемой за счет действия выпуклого элемента кнопки на капсулу, при этом в зазоре между полой втулкой и кнопкой размещены уплотнительные элементы, обеспечивающие герметичность соединения.

Недостатком известного решения является сложность конструкции, большое количество элементов, что приводит к высокой стоимости изготовления.

Известна пластмассовая бутылка для напитков с алюминиевой капсулой (патент RU 2 357 901, заявка №2006106233/11, приоритет от 13.07.2004, патентообладатель РМ БЕТАИЛИГУНГС АГ) с заключенным в ней вводимым в содержимое бутылки активным веществом в твердой, порошкообразной или жидкой форме, причем алюминиевая капсула расположена на горлышке емкости и имеет по меньшей мере одну поверхность с центральной выпуклостью, которая конически расходится к окружной кромке, отличающаяся тем, что наружный диаметр окружной кромки капсулы соответствует наружному диаметру горлышка емкости, в то время как внутренний диаметр окружной кромки соответствует с точной подгонкой внутреннему диаметру горлышка емкости, причем окружная кромка сварена с кромкой емкости.

Недостатком известного решения является сложность конструкции, большое количество элементов, что приводит к высокой стоимости изготовления.

Известна упаковка (патент RU 92 649, заявка №2009142963/22, приоритет от 20.11.2009, патентообладатель Агарков Андрей Вячеславович), содержащая емкость для основного компонента, крышку, соединенную с емкостью, контейнер для вводимого компонента, размещенный в верхней части емкости, контейнер снабжен отверстием с клапаном, контейнер и клапан выполнены с возможностью смещения относительно друг друга, на контейнере или на клапане выполнены элементы сцепления, между внутренней частью емкости и внешней стороной контейнера выполнен канал для выпуска приготовленной смеси, отличающаяся тем, что на крышке дополнительно установлен шток с направляющими элементами, обеспечивающими заданное перемещение штока относительно крышки, на верхнем конце штока установлена кнопка, шток снабжен рабочим органом, последний выполнен с возможностью взаимодействия с элементами сцепления контейнера или клапана.

Недостатком известного решения является сложность конструкции, большое количество элементов, что приводит к высокой стоимости изготовления.

Известен колпачок (патент RU 2401783, заявка №2006107754/12, приоритет от 13.03.2006, патентообладатель Пампурин Александр Андреевич), выбранный в качестве прототипа, который содержит цилиндрический корпус для напрессовки на горловину флакона и крышку с винтовой резьбой для установки на корпусе, при этом корпус выполнен с отверстием в центре, расположенным параллельно оси корпуса, куда установлен порционатор в виде пробирки с продольными отверстиями и с возможностью осевого перемещения. На корпусе и на крышке выполнены кольцевые углубления с зубчатой поверхностью для установки защитной зубчатой ленты. Изобретение направлено на создание новой конструкции колпачка, с помощью которого обеспечивается надежное хранение растворяемого вещества и растворителя и приготовление раствора без нарушения изоляции содержимого флакона, укупоренного данным колпачком, от окружающей среды.

Недостатком известного решения является сложность конструкции, большое количество элементов, что приводит к высокой стоимости изготовления и сложности в процессе изготовления, что экономически ограничивает сферу применения устройства.

Технической проблемой, решаемой предлагаемым изобретением, является создание укупорочного устройства, позволяющего управлять процессом смешивания компонентов без вскрытия упаковки при использовании для продуктов массового или широкого потребления.

Техническим результатом является создание устройства для приготовления растворов непосредственно перед применением, для исключения использования стабилизаторов, консервантов, антиплесневых препаратов, простого в изготовлении, надежной конструкции.

Указанный технический результат достигается тем, что в укупорочном устройстве, содержащем цилиндрический корпус и крышку с винтовой резьбой для установки на корпусе, порционатор, установленный в корпусе с возможностью осевого перемещения, герметизирующий элемент, согласно изобретения дополнительно содержится ободок с резьбой на внешней стороне, герметизирующий элемент установлен на нижней части корпуса, порционатор установлен с возможностью осевого перемещения обратного крышке, в крышке выполнено не менее одного цилиндрического сегмента, порционатор выполнен в виде втулки, в нижней части которой выполнен просекающе-режущий элемент. При этом крышка, корпус, порционатор взаимодействуют друг с другом таким образом, что при первом повороте крышки в направлении открывания порционатор перемещается в сторону герметизирующего элемента. Осевое перемещение порционатора может быть реализовано путем выполнения на крышке и порционаторе разнонаправленной резьбы. В закрытом состоянии корпус, крышка, герметизирующий элемент и порционатор формируют герметичное пространство. Герметизирующий элемент может быть выполнен монолитно с корпусом.

Ободок на внешней стороне с резьбой позволяет использовать укупорочное устройство на потребительской ПЭТ таре, легко интегрируется в производственные линии и циклы, значительно расширяет сферу применения устройства.

Установка герметизирующего элемента в нижней части корпуса, обеспечивает формирование конструктивно простого герметичного пространства и разделение впоследствии двух сред между собой - герметичного пространства устройства и среды тары. На практике отсутствие преждевременного смешивания сред позволяет продлевать срок годности готовых препаратов и зачастую исключает необходимость использования веществ, продлевающих срок годности препарата.

Выполнение порционатора в виде втулки, простой в изготовлении по сравнению с прототипом, реализует упрощение конструкции, в общем и целом, и облегчает последующую сборку устройства в единую конструкцию.

Установка порционатора с возможностью осевого перемещения обратного крышке и выполнение в его нижней части просекающе-режущего элемента реализует простой процесс применения устройства для приготовления растворов или смешивания сред, в отличие от аналогов.

Цилиндрические сегмент в крышке приводит в движение порционатор при открывании крышки.

Устройство поясняется чертежами:

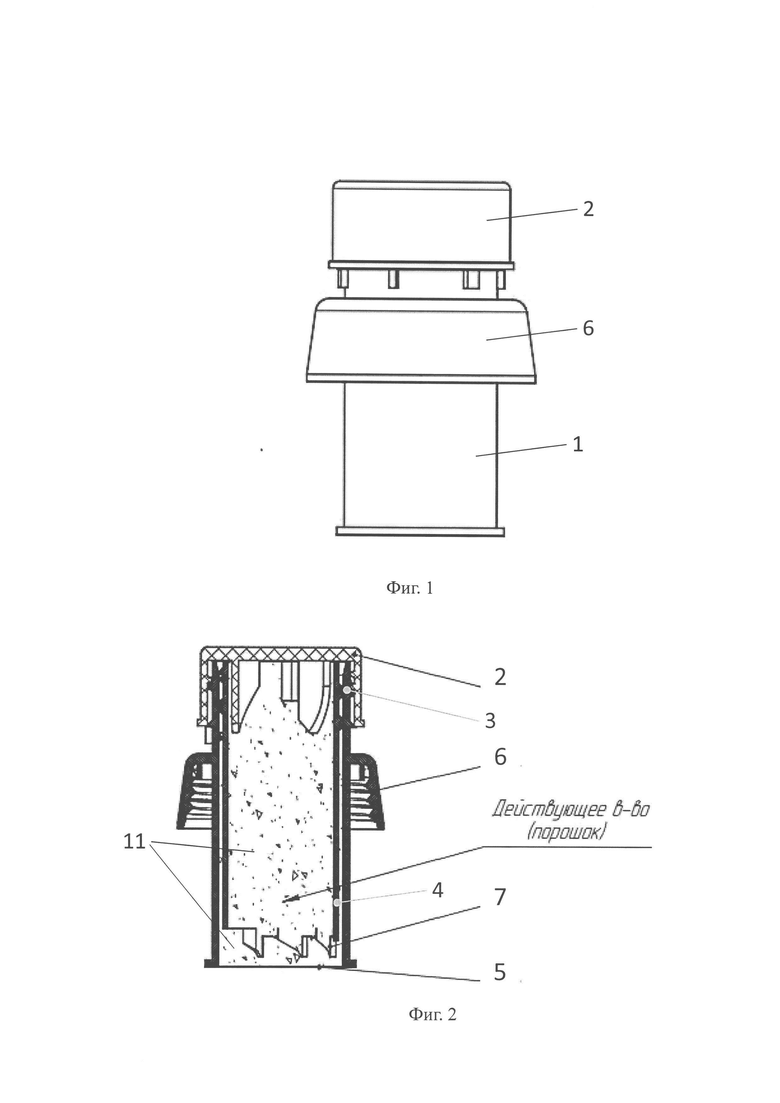

фиг. 1 - общий вид устройства;

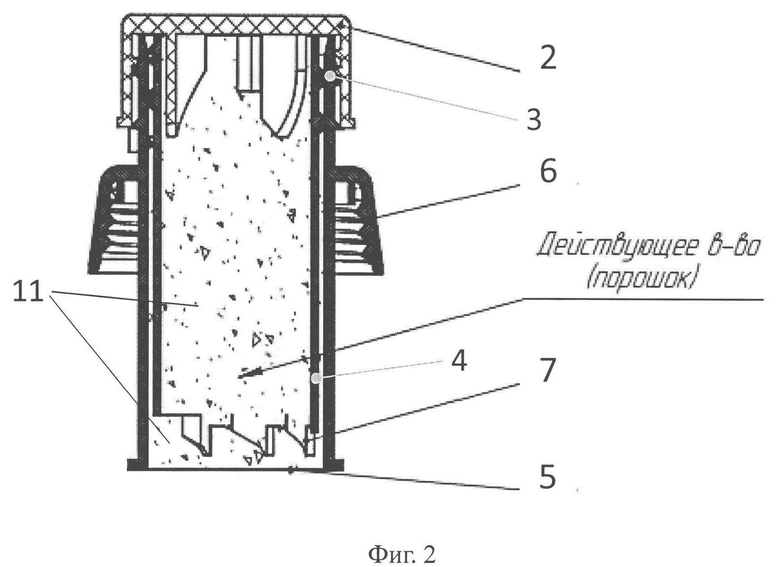

фиг. 2 - общий вид устройства в разрезе в закрытом состоянии;

фиг. 3 - общий вид устройства в разрезе в открытом состоянии.

Укупорочное устройство содержит цилиндрический корпус 1, крышку 2 с винтовой резьбой 3 для установки на корпусе 1, порционатор 4, установленный в корпусе 1, и герметизирующий элемент 5. На внешней стороне корпуса 1 выполнен ободок 6 с резьбой для навинчивания на емкости и тару (не приведены на рисунке). Порционатор 4 установлен в корпусе 1 с возможностью осевого перемещения обратного крышке 2 и выполнен в виде цилиндрической втулки, в нижней части которой выполнен просекающе-режущий элемент 7. Осевое перемещение порционатора 4 относительно крышки 2 может быть реализовано путем выполнения разнонаправленной резьбы на внутренней части корпуса 1 и порционаторе-втулке 4 и выполнения выступов 8 на внутренней поверхности порционатора 4 для сцепления с цилиндрическим сегментом 9 крышки 2. Герметизирующий элемент 5 установлен на нижней части корпуса 1, может быть выполнен из фольги или иного полимерного материала и напаян/запаивает нижнюю часть корпуса 1 или, например, изготовлен одновременно с корпусом при формовке из полимерных материалов. В крышке выполнено не менее одного цилиндрического сегмента 9. Крышка 2, корпус 1, порционатор 4 взаимодействуют друг с другом таким образом, что при первом повороте крышки 2 в направлении открывания крышки 2 порционатор 4 перемещается в сторону герметизирующего элемента 5. При открывании осевое перемещение порцинатора 4 достигается путем выполнения на крышке 2 и порционаторе 4 разнонаправленной резьбы 10. Корпус 1, крышка 2, герметизирующий элемент 5 и порционатор 4 в закрытом состоянии крышки 2 формируют изолированное герметичное пространство 11.

Устройство работает следующим образом. Предварительно в порционатор 4 помещают вещество, требующее растворения или смешивания. Устройство надевают/навинчивают на тару, например ПЭТ-тару с водой (на фигуре не показана). В закрытом состоянии (при плотно закрученной крышке 2) устройство имеет герметичное пространство 11, образованное корпусом 1, крышкой 2, герметизирующим элементом 5 и порционатором 4. При откручивании крышки 2 на один-два оборота порционатор 4 приходит в движение и перемещается вдоль оси корпуса 1 в направлении, обратном крышке 2, за счет сцепления выступами 8 на его внутренней поверхности с цилиндрическим сегментом 9 крышки 2. Порционатор 4 перемещается в сторону герметизирующего элемента 5 и просекающе-режущим элементом 7 прорезает герметизирующий элемент 5. Просекающе-режущий элемент 7 на порционаторе 4 выполнен таким образом, что герметизирующий элемент 5 не отсекается полностью и не попадает в тару. Далее содержимое порционатора 4 попадет в тару, при этом порционатор 4 выйдет из зацепа с крышкой 2 и останется в нижнем положении в корпусе 1. Для смешивания или растворения содержимого порционатора 4 необходимо закрутить крышку 2 и встряхнуть тару. После выполнения вышеописанных действий укупорочное устройство выполняет функцию обычной крышки.

Устройство может быть выполнено из известных материалов, таких как полимерные пищевые материалы - полипропилены, полиэтилены полистиролы и других, для герметизирующего элемента могут быть использованы - полипропилены, полиэтилены, полистиролы, фольгированные материалы, иные мембранные материалы или влагостойкие материалы. Для изготовления устройства могут быть использованы следующие технологии - экструдирование, литье пластика, формовка, прессование, фрезерование, для герметизирующего элемента - аналогичные и пайка, индукционная пайка и склеивание.

Использование устройство для приготовления растворов препаратов перед применением обеспечивает реализацию товара с максимально возможным сроком годности, так как известно, что препараты в растворах имеют срок годности меньший, чем в сухом виде (например, витамин С: в растворе - 1 год, в порошке - 2 года; витамины группы В: в растворе - 2 года, таблетированная форма - 3 года; ламинария: гель ламинарии - 6 мес., порошок - 36 мес.). Таким образом, устройство решает задачу упрощения и надежности конструкции в том числе при его изготовлении и сборке, а также задачу продления сроков годности продуктов за счет разделения сред и их последующего смешивания при необходимости.

Изобретение относится к укупорочным устройствам, предназначенным для использования на емкостях для смешивания разных по составу компонентов непосредственно перед их использованием, и может быть применено в пищевой промышленности, при производстве продуктов питания или напитков, медицинских препаратов, косметических средств, химических средств и прочее. Устройство содержит цилиндрический корпус и крышку с винтовой резьбой для установки на корпусе, порционатор, установленный в корпусе с возможностью осевого перемещения обратного крышке, герметизирующий элемент установленный на нижней части корпуса, в крышке выполнено не менее одного цилиндрического сегмента для приведения в движения порционатора, порционатор выполнен в виде втулки, в нижней части которой выполнен просекающе-режущий элемент. Технический результат заключается в создании простого и надежного устройства для приготовления растворов непосредственно перед применением. 5 з.п. ф-лы, 3 ил.

1. Укупорочное устройство содержит цилиндрический корпус и крышку с винтовой резьбой для установки на корпусе, порционатор, установленный в корпусе с возможностью осевого перемещения, герметизирующий элемент, отличающийся тем, что устройство дополнительно содержит ободок на внешней стороне с резьбой, герметизирующий элемент установлен на нижней части корпуса, порционатор установлен с возможностью осевого перемещения обратного крышке, в крышке выполнено не менее одного цилиндрического сегмента, порционатор выполнен в виде втулки, в нижней части которой выполнен просекающе-режущий элемент.

2. Устройство по п. 1, отличающееся тем, что крышка, корпус, порционатор взаимодействуют друг с другом таким образом, что при первом повороте крышки в направлении открывания порционатор перемещается в сторону герметизирующего элемента.

3. Устройство по п. 1, отличающееся тем, что осевое перемещение порционатора достигается путем выполнения на крышке и порционаторе разнонаправленной резьбы.

4. Устройство по п. 1, отличающееся тем, что корпус, крышка, герметизирующий элемент и порционатор в закрытом состоянии формируют герметичное пространство.

5. Устройство по п. 1, отличающееся тем, что втулка представляет собой полый цилиндр в плане.

6. Устройство по п. 1, отличающееся тем, что герметизирующий элемент выполнен монолитно с корпусом.
