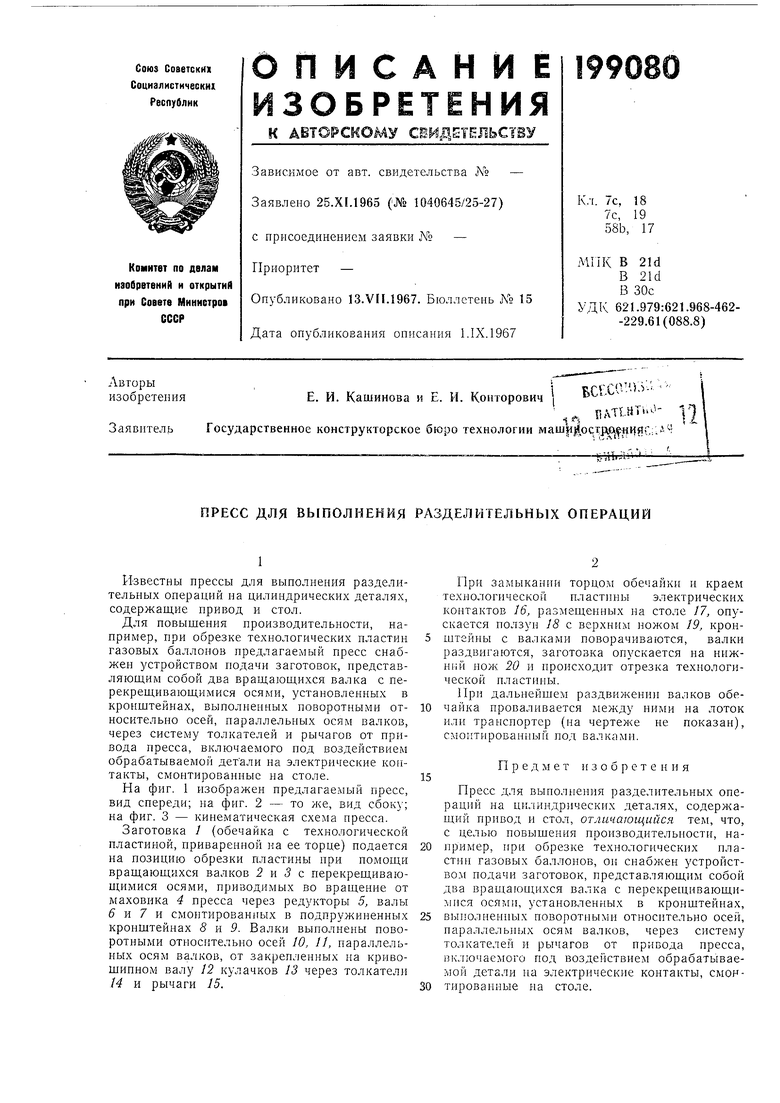

И-звествы прессы для выполнения разделительных операций на цилиндрических деталях, содержащие привод и стол.
Для повышения производительности, например, при обрезке технологических пластин газовых баллонов предлагаемый пресс снабжен устройством подачи заготовок, представляющим собой два вращающихся валка с перекрещивающимися осями, установленных в кронштейнах, выполненных поворотными относительно осей, параллельных осям валков, через систему толкателей и рычагов от привода пресса, включаемого под воздействием обрабатываемой детали на электрические контакты, смонтированные на столе.

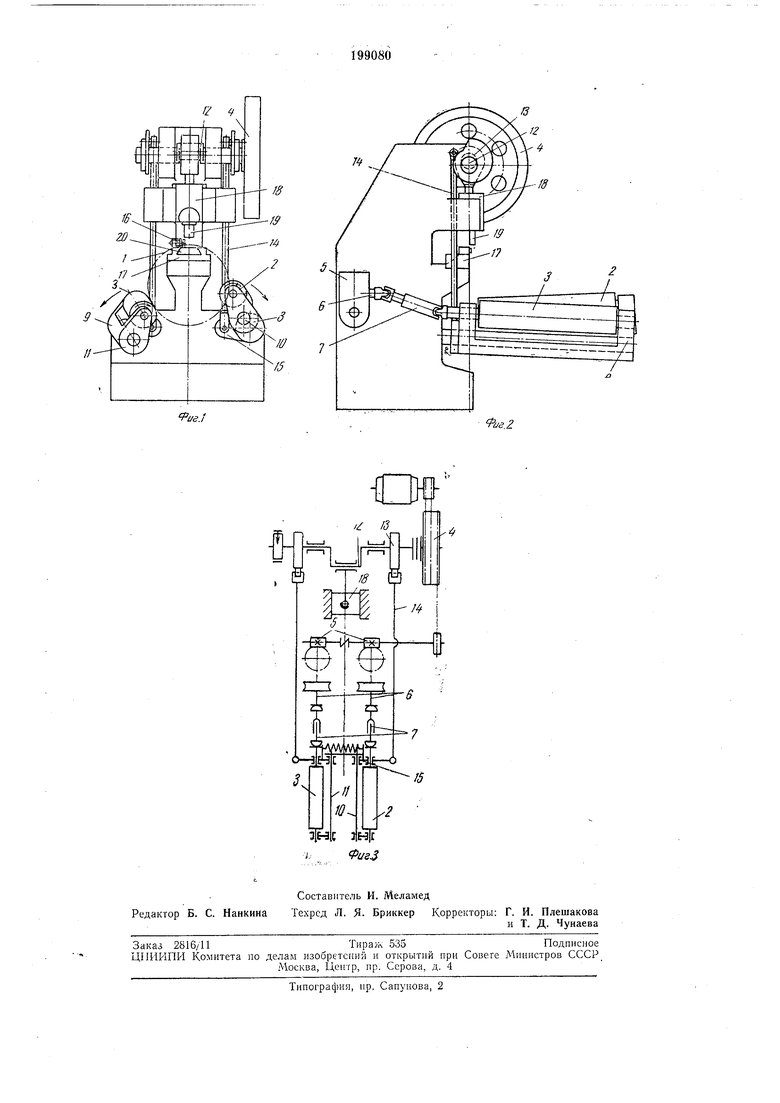

На фиг. 1 изображен предлагаемый пресс, вид спереди; на фиг. 2 - то же, вид сбоку; на фиг. 3 - кинематическая схема пресса.
Заготовка / (обечайка с технологической пластиной, приваренной ка ее торце) подается на позицию обрезки пластины при помощи вращающихся валков 2 н 3 с перекрещивающимися осями, приводимых во вращение от маховпка 4 пресса через редукторы 5, валы 5 и 7 и смонтированных в подпружиненных кронштейнах 8 и 9. Валки выполнены поворотными относительно осей 10, //, нараллельных осям валков, от закрепленных на кривоЩИПБОМ валу 12 кулачков 13 через толкатели 14 и рычаги 15.
При за мыкании торцом обечайки и краем технологической пластины электрических контактов 16, размещенных на столе 17, опускается ползун 18 с верхним ножом 19, кронштейны с валками поворачиваются, валки раздвигаются, заготовка опускается на нижний нож 20 и происходит отрезка технологической иластииы.
При дальнейшем раздвижении валков обечайка проваливается ними на лоток или транспортер (иа чертеже не показан), смонтированный под валками.
Предмет изобретения
Пресс для выполнения разделительных операций на цилиндрических деталях, содержащий привод и стол, отличающийся тем, что, с целью повышения производительиости, например, при обрезке технологических пластин газовых баллонов, он снабжен устройством подачи заготовок, представляющим собой два вращающихся валка с перекрещивающимися осями, установленных в кронштейнах, выполненных поворотными относительно осей, параллельных осям валков, через систему толкателей и рычагов от иривода пресса, включаемого под воздействием обрабатываемой детали на электрические контакты, смонтированные на столе.
