УСТРОЙСТВО ЗАЩИТЫ ИНФОРМАЦИИ ОТ УТЕЧКИ ПО КАНАЛУ ПОБОЧНЫХ ЭЛЕКТРОМАГНИТНЫХ ИЗЛУЧЕНИЙ Российский патент 2025 года по МПК G06F21/75 H05K9/00 G01R27/20

Изобретение относится к области вычислительной техники и может быть использовано для защиты информации ограниченного распространения от утечки по каналу побочных электромагнитных излучений при ее обработке на средствах вычислительной техники в защищенном исполнении.

Цель изобретения – повышение защищенности информации ограниченного распространения от утечки по каналу побочных электромагнитных излучений при ее обработке на средствах вычислительной техники в защищенном исполнении и обеспечение их непрерывной работы, за счет постоянного мониторинга состояния цепи заземления объекта информатизации и автоматического включения средств активной защиты информации при нарушении его допустимых характеристик.

Устройство защиты информации от утечки по каналу побочных электромагнитных излучений содержащее корпус, расположенные в корпусе дисплейный модуль с интерфейсным шлейфом, при этом интерфейсный шлейф содержит защитное покрытие, дисплейный модуль снабжен стеклом с токопроводящим покрытием, прижатым рамкой к модулю, а их торцы проклеены токопроводящей клейкой лентой, преобразователь напряжения, микроконтроллер, блок сравнения, датчик электрического поля, соединенный с блоком сравнения и преобразователем напряжения, причем блок сравнения так же соединен с преобразователем напряжения, источник звука соединенный с микроконтроллером и блоком сравнения, фильтр помехоподавляющий, соединенный с преобразователем напряжения, при этом микроконтроллер и дисплейный модуль подключаются к материнской плате средства вычислительной техники, к любому из ее разъемов для подключения периферийных устройств, а корпус устройства подключается к цепи заземления объекта информатизации, отличающееся тем, что дополнительно введены второй микроконтроллер, транзисторный ключ, электромагнитное реле, средство активной защиты, при этом транзисторный ключ соединён со вторым микроконтроллером, преобразователем напряжения и электромагнитным реле, которое соединено со средством активной защиты, причем электромагнитное реле подключается к электрической сети 220 В, а второй микроконтроллер подключается к материнской плате средства вычислительной техники, к любому из ее разъемов для подключения периферийных устройств.

Известно изобретение: «Устройство защиты объектов информатизации от воздействия технических средств промышленного шпионажа» (патент на изобретение РФ № 2823448, МПК G06F 21/75 (2024.01) от 23.07.2024 г., бюл. № 21), содержащее блок управления, контроллер, управляющий элемент, средство активной защиты, отличающееся изменением конструкции, а именно введением контроллера и датчика, а также изменением конструкции средства активной защиты, а именно введением блока управления, состоящего из контроллера и потенциометра, задающего генератора шума, многоканального формирователя шумового сигнала, антенного модуля и блока питания, причем контроллер соединен с датчиком и средством вычислительной техники, средство вычислительной техники соединено с контроллером блока управления средства активной защиты, потенциометр соединен с контроллером, задающим генератором шума и многоканальным формирователем шумового сигнала, задающий генератор шума соединён с блоком питания, многоканальный формирователь шумового сигнала соединен с антенным модулем.

Недостатком данного изобретения является то, что устройство обладает низкой защищенностью информатизации ограниченного распространения от утечки по каналу побочных электромагнитных излучений и наводок ввиду того, что не обеспечивается защита информации при нарушении допустимых характеристик цепи заземления объектов информатизации, размещенных в кузовах-фургонах транспортных средств, выполняющих роль защитного экрана и являющихся по своей сути пассивным средством защиты информации.

Наиболее близким к предлагаемому изобретению является изобретение: «Устройство для повышения защищенности информации от утечки по каналу побочных электромагнитных излучений и наводок» (патент на изобретение РФ № 2827678 МПК G06F 21/75 (2013.01) от 01.10.2024 г., бюл. № 28), содержащее корпус, расположенные в корпусе дисплейный модуль с интерфейсным шлейфом, при этом интерфейсный шлейф содержит защитное покрытие, дисплейный модуль снабжен стеклом с токопроводящим покрытием, прижатым рамкой к модулю, а их торцы проклеены токопроводящей клейкой лентой, отличающееся тем, что дополнительно введены преобразователь напряжения, микроконтроллер, блок сравнения, датчик электрического поля, соединенный с блоком сравнения и преобразователем напряжения, причем блок сравнения так же соединен с преобразователем напряжения, источник звука соединенный с микроконтроллером и блоком сравнения, фильтр помехоподавляющий, соединенный с преобразователем напряжения, при этом микроконтроллер и дисплейный модуль подключаются к материнской плате средства вычислительной техники, к любому из ее разъемов для подключения периферийных устройств, а корпус устройства подключается к цепи заземления объекта информатизации.

Недостатком данного изобретения является то, что устройство блокирует работу средства вычислительной техники в защищенном исполнении, не обеспечивая его непрерывное функционирование при нарушении контактного соединения данного средства с системой заземления и ухудшением допустимых характеристик цепи заземления.

Технический результат направлен на повышение защищенности информации ограниченного распространения от утечки по каналу побочных электромагнитных излучений при ее обработке на средствах вычислительной техники в защищенном исполнении и обеспечение их непрерывной работы, за счет постоянного мониторинга состояния цепи заземления объекта информатизации и автоматического включения средств активной защиты информации при нарушении его допустимых характеристик.

Технический результат достигается тем, что в изобретение, содержащее корпус, расположенные в корпусе дисплейный модуль с интерфейсным шлейфом, при этом интерфейсный шлейф содержит защитное покрытие, дисплейный модуль снабжен стеклом с токопроводящим покрытием, прижатым рамкой к модулю, а их торцы проклеены токопроводящей клейкой лентой, преобразователь напряжения, микроконтроллер, блок сравнения, датчик электрического поля, соединенный с блоком сравнения и преобразователем напряжения, причем блок сравнения также соединен с преобразователем напряжения, источник звука соединенный с микроконтроллером и блоком сравнения, фильтр помехоподавляющий, соединенный с преобразователем напряжения, при этом микроконтроллер и дисплейный модуль подключаются к материнской плате средства вычислительной техники, к любому из ее разъемов для подключения периферийных устройств, а корпус устройства подключается к цепи заземления объекта информатизации, дополнительно ввели второй микроконтроллер, транзисторный ключ, электромагнитное реле, средство активной защиты, при этом транзисторный ключ, соединен со вторым микроконтроллером, преобразователем напряжения и электромагнитным реле, которое соединено со средством активной защиты, причем электромагнитное реле подключается к электрической сети 220 В, а второй микроконтроллер подключается к материнской плате средства вычислительной техники, к любому из ее разъемов для подключения периферийных устройств.

Сопоставительный анализ с прототипом показывает, что предлагаемое изобретение отличается изменением конструкции и схемой соединения её элементов, а именно введением в него второго микроконтроллера, транзисторного ключа, электромагнитного реле, средства активной защиты, при этом транзисторный ключ, соединён со вторым микроконтроллером, преобразователем напряжения и электромагнитным реле, которое соединено со средством активной защиты, причем электромагнитное реле подключается к электрической сети 220 В, а второй микроконтроллер подключается к материнской плате средства вычислительной техники, к любому из ее разъемов для подключения периферийных устройств.

Изменение конструкции и схемы соединения элементов, а именно введение второго микроконтроллера, транзисторного ключа, электромагнитного реле, средства активной защиты, при этом транзисторный ключ, соединён со вторым микроконтроллером, преобразователем напряжения и электромагнитным реле, которое соединено со средством активной защиты, причем электромагнитное реле подключается к электрической сети 220 В, а второй микроконтроллер подключается к материнской плате средства вычислительной техники, к любому из ее разъемов для подключения периферийных устройств позволяет повысить защищенность информации ограниченного распространения от утечки по каналу побочных электромагнитных излучений при ее обработке на средствах вычислительной техники в защищенном исполнении и обеспечить их непрерывную работу, за счет постоянного мониторинга состояния цепи заземления объекта информатизации и автоматического включения средств активной защиты информации при нарушении его допустимых характеристик и позволяет сделать вывод о соответствии заявляемого изобретения критерию: «существенные отличия».

Устройство защиты информации от утечки по каналу побочных электромагнитных излучений поясняется чертежом:

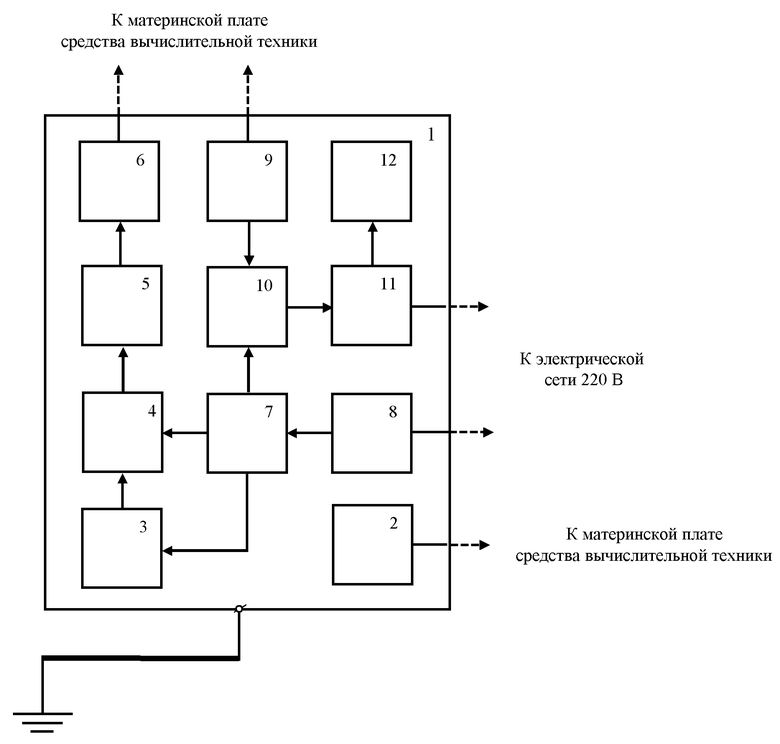

на фигуре представлена блок-схема устройства, где 1 - корпус, 2 - дисплейный модуль, 3 - датчик электрического поля, 4 - блок сравнения, 5 - источник звука, 6 - первый микроконтроллер, 7 - преобразователь напряжения, 8 - фильтр помехоподавляющий, 9 - второй микроконтроллер, 10 - транзисторный ключ, 11 - электромагнитное реле, 12 - средство активной защиты.

Устройство содержит: корпус 1, расположенные в корпусе 1 дисплейный модуль 2, преобразователь напряжения 7, первый микроконтроллер 6, блок сравнения 4, датчик электрического поля 3, соединенный с блоком сравнения 4 и преобразователем напряжения 7, причем блок сравнения 4 так же соединен с преобразователем напряжения 7, источник звука 5 соединенный с первым микроконтроллером 6 и блоком сравнения 4, фильтр помехоподавляющий 8, соединенный с преобразователем напряжения 7, второй микроконтроллер 9, транзисторный ключ 10, электромагнитное реле 11, средство активной защиты 12, при этом транзисторный ключ 10 соединён со вторым микроконтроллером 9, преобразователем напряжения 7 и электромагнитным реле 11, которое соединено со средством активной защиты 12, причем фильтр помехоподавляющий 8 и электромагнитное реле 11 подключаются к электрической сети 220 В, первый микроконтроллер 6, второй микроконтроллер 9 и дисплейный модуль 2 подключаются к материнской плате средства вычислительной техники, к любому из ее разъемов для подключения периферийных устройств, а корпус 1 подключают к цепи заземления.

Работа устройства осуществляется следующим образом: корпус 1 подключают к цепи заземления объекта информатизации, фильтр помехоподавляющий 8 и электромагнитное реле 11 подключают к электрической сети, осуществляют совместный запуск устройства защиты информации от утечки по каналу побочных электромагнитных излучений и средство вычислительной техники в защищенном исполнении, для которого оно предназначено, при включении и инициализации процедуры начальной загрузки операционной системы средства вычислительной техники запускают программное средство, которое запрашивает у первого микроконтроллера 6 управляющий сигнал, представляющий из себя цифровой код, в свою очередь первый микроконтроллер 6 ожидает поступления аналогового сигнала от источника звука 5, при нарушении целостности цепи заземления корпуса 1, сетевой помехоподавляющий фильтр 8 образует емкостной делитель и на корпусе 1 относительно проводников сети электропитания возникает напряжение, примерно равное половине питающего напряжения, в результате уровень электрической составляющей поля экрана 1 существенно возрастает, датчик электрического поля 3 фиксирует соответствующий уровень и передает его на блок сравнения 4, который осуществляет его сравнение с значением уровня напряжения поступающего с преобразователя напряжения 7 и устанавливает на своем выходе сигнал логической единицы в результате напряжение поступает на источник звука 5, который выдает звуковой сигнал о нарушении цепи заземления, значение напряжения в виде аналогового сигнала фиксирует первый микроконтроллер 6, который преобразует его в цифровой код и отправляет на материнскую плату средства вычислительной техники, программное средство выполняет обработку полученного значения кода и отправляет соответствующий код команды на второй микроконтроллер 9, который преобразует его в управляющий сигнал и подает на открытие базы транзисторного ключа 10, вследствие чего транзисторный ключ 10 открывается и пропускает электрический ток с преобразователя напряжения 7 на электромагнитное реле 11, при прохождении электрического тока через обмотку соленоида реле 11 создается электромагнитное поле, посредством которого ферромагнитный якорь притягивается и замыкает контакты реле 11, в результате чего питающее напряжение от электрической сети поступает на средство активной защиты 12, которое создает маскирующие электромагнитные помехи и излучает их в пространство. При восстановлении целостности цепи заземления корпуса 1 его электромагнитное поле обусловлено стеканием токов утечки и наводок на землю и характеризуется относительно малым уровнем, датчик электрического поля 3 фиксирует соответствующий уровень и передает его на блок сравнения 4, который осуществляет его сравнение с значением уровня напряжения поступающего с преобразователя напряжения 7 и устанавливает на своем выходе сигнал логического нуля с напряжением, близким к отрицательному напряжению питания блока сравнения 4, в результате напряжение на источник звука 5 не поступает, напряжение в виде аналогового сигнала так же не поступает и на первый микроконтроллер 6, который фиксирует отсутствие напряжения и осуществляет передачу соответствующего цифрового кода на материнскую плату средства вычислительной техники, программное средство выполняет обработку полученного значения кода согласно разработанного алгоритма и отправляет соответствующий код команды на второй микроконтроллер 9, который перестает подавать управляющий сигнал на базу транзисторного ключа 10 вследствие чего транзисторный ключ 10 закрывается и блокирует поступление электрического тока с преобразователя напряжения 7 на электромагнитное реле 11, которое размыкает свои контакты, в результате чего питающее напряжение от электрической сети не поступает на средство активной защиты 12, которое перестает создавать маскирующие электромагнитные помехи и излучать их в пространство.

Таким образом, при использовании предлагаемого устройства повысится защищенность информации ограниченного распространения от утечки по каналу побочных электромагнитных излучений при ее обработке на средствах вычислительной техники в защищенном исполнении и будет обеспечена их непрерывная работа, за счет постоянного мониторинга состояния цепи заземления объекта информатизации и автоматического включения средств активной защиты информации при нарушении его допустимых характеристик.

Изобретение относится к области вычислительной техники и может быть использовано для защиты информации ограниченного распространения от утечки по каналу побочных электромагнитных излучений при ее обработке на средствах вычислительной техники в защищенном исполнении. Техническим результатом является повышение защищенности информации ограниченного распространения от утечки по каналу побочных электромагнитных излучений при ее обработке на средствах вычислительной техники в защищенном исполнении и обеспечение их непрерывной работы. Устройство защиты информации от утечки по каналу побочных электромагнитных излучений содержит корпус, расположенные в корпусе дисплейный модуль, преобразователь напряжения, микроконтроллер, блок сравнения, датчик электрического поля, источник звука, фильтр помехоподавляющий, при этом корпус устройства подключается к цепи заземления объекта информатизации, дополнительно введены второй микроконтроллер, транзисторный ключ, электромагнитное реле, средство активной защиты. 1 ил.

Устройство защиты информации от утечки по каналу побочных электромагнитных излучений, содержащее корпус, расположенные в корпусе дисплейный модуль с интерфейсным шлейфом, при этом интерфейсный шлейф содержит защитное покрытие, дисплейный модуль снабжен стеклом с токопроводящим покрытием, прижатым рамкой к модулю, а их торцы проклеены токопроводящей клейкой лентой, преобразователь напряжения, микроконтроллер, блок сравнения, датчик электрического поля, соединенный с блоком сравнения и преобразователем напряжения, причем блок сравнения также соединен с преобразователем напряжения, источник звука, соединенный с микроконтроллером и блоком сравнения, фильтр помехоподавляющий, соединенный с преобразователем напряжения, при этом микроконтроллер и дисплейный модуль подключаются к материнской плате средства вычислительной техники, к любому из ее разъемов для подключения периферийных устройств, а корпус устройства подключается к цепи заземления объекта информатизации, отличающееся тем, что дополнительно введены второй микроконтроллер, транзисторный ключ, электромагнитное реле, средство активной защиты, при этом транзисторный ключ соединен со вторым микроконтроллером, преобразователем напряжения и электромагнитным реле, которое соединено со средством активной защиты, причем электромагнитное реле подключается к электрической сети 220 В, а второй микроконтроллер подключается к материнской плате средства вычислительной техники, к любому из ее разъемов для подключения периферийных устройств.
