ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ Настоящая заявка испрашивает приоритет и преимущество предварительной заявки на патент США №62/851,318, озаглавленной Reservoir Configuration for Aerosol Delivery Device («Конфигурация резервуара для устройства доставки аэрозоля»), поданной 22 мая 2019 года, которая полностью включена в настоящий документ посредством ссылки.
ОБЛАСТЬ ТЕХНИКИ
Настоящее изобретение относится к устройствам доставки аэрозоля и, в частности, к устройству доставки аэрозоля, содержащему резервуар и узел распыления, который может использовать электрическую энергию для испарения композиции предшественника аэрозоля для образования аэрозоля. В различных вариантах реализации композиция предшественника аэрозоля, которая может включать материалы и/или компоненты, которые могут быть выполнены или получены из табака или иным образом содержать табак или другие растения, может включать в себя натуральные или синтетические компоненты, включающие ароматизаторы, и/или может включать в себя один или более медицинских компонентов, испаряется узлом распыления с получением пригодного для вдыхания вещества для потребления человеком.
УРОВЕНЬ ТЕХНИКИ
На протяжении многих лет было предложено множество курительных устройств в качестве усовершенствования или альтернативы курительным продуктам, для использования которых требуется сжигание табака. Подразумевается, что многие из указанных устройств были разработаны для обеспечения ощущений, связанных с курением сигарет, сигар или курительных трубок, но без доставки значительного количества продуктов неполного сгорания и пиролиза, которые являются результатом сжигания табака. С этой целью предложено множество курительных продуктов, генераторов аромата и медицинских ингаляторов, которые используют электрическую энергию для испарения или нагревания легкоиспаряемого материала или пытаются обеспечить ощущения курения сигарет, сигар или курительных трубок без существенного сжигания табака. См., например, различные альтернативные курительные изделия, устройства доставки аэрозоля и источники для вырабатывания тепла, изложенные в уровне техники, как описано в патенте США №7,726,320 под авторством Robinson и др., в публикации заявки на патент США №2013/0255702 под авторством Griffith Jr. и др. и в публикации заявки на патент США №2014/0096781 под авторством Sears и др., которые полностью включены в настоящий документ посредством ссылки. Также см., например, различные типы курительных изделий, устройств доставки аэрозоля и источников с электрическим приводом, ссылка на которые приведена посредством товарного знака и источника коммерческой информации в публикации заявки на патент США №2015/0216232 под авторством Bless и др., которая полностью включена в настоящий документ посредством ссылки.
Однако предпочтительным является обеспечение устройства доставки аэрозоля с улучшенной функциональностью. В этом отношении предпочтительным является обеспечение доставки аэрозоля с обеспечивающими преимущество элементами.
РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ
В различных вариантах осуществления настоящего раскрытия предлагается устройство доставки аэрозоля. Настоящее раскрытие включает в себя, без ограничения, следующие приведенные для примера варианты реализации.
Приведенный для примера вариант реализации 1: Устройство доставки аэрозоля, содержащее кожух, образующий наружную стенку, а также включающий в себя источник питания и управляющий компонент, мундштучную часть, часть в виде емкости, которая включает в себя резервуар, выполненный с возможностью содержания жидкой композиции, и узел распыления, выполненный с возможностью испарения жидкой композиции для вырабатывания аэрозоля, причем узел распыления содержит вибрационный узел, который включает в себя сетчатую пластину, а резервуар выполнен с возможностью поворота относительно положения устройства доставки аэрозоля.
Приведенный для примера вариант реализации 2: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором сетчатая пластина является по существу плоской.
Приведенный для примера вариант реализации 3: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором по меньшей мере часть сетчатой пластины является выпуклой по отношению к резервуару.
Приведенный для примера вариант реализации 4: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором вибрационный узел также включает в себя пьезоэлектрический компонент, прикрепленный к сетчатой пластине и по существу окружающий ее.
Приведенный для примера вариант реализации 5: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором вибрационный узел выполнен с возможностью расположения вблизи закрытой части резервуара.
Приведенный для примера вариант реализации 6: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором вибрационный узел расположен вблизи открытой части резервуара.
Приведенный для примера вариант реализации 7: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором резервуар является по существу сферическим.
Приведенный для примера вариант реализации 8: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором резервуар является по существу цилиндрическим.
Приведенный для примера вариант реализации 9: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором резервуар выполнен с возможностью поворота вокруг одной оси.
Приведенный для примера вариант реализации 10: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, также содержащее промежуточный каркас, выполненный с возможностью соединения резервуара с кожухом, причем промежуточный каркас выполнен с возможностью поворота относительно кожуха вокруг первой оси, а резервуар выполнен с возможностью поворота относительно промежуточного каркаса вокруг второй оси, при этом первая и вторая оси по существу перпендикулярны.
Приведенный для примера вариант реализации 11: Устройство доставки аэрозоля, содержащее кожух, образующий наружную стенку, а также включающий в себя источник питания и управляющий компонент, мундштучную часть, часть в виде емкости, которая включает в себя резервуар, выполненный с возможностью содержания жидкой композиции, и узел распыления, выполненный с возможностью испарения жидкой композиции для вырабатывания аэрозоля, причем узел распыления содержит вибрационный узел, который включает в себя сетчатую пластину, и перфорированный затворный элемент, имеющий множество образованных в нем отверстий, причем перфорированный затворный элемент расположен вблизи сетчатой пластины и между жидкой композицией и сетчатой пластиной.
Приведенный для примера вариант реализации 12: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором перфорированный затворный элемент по существу параллелен сетчатой пластине.
Приведенный для примера вариант реализации 13: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, также содержащее камеру, образованную между сетчатой пластиной и перфорированным затворным элементом.
Приведенный для примера вариант реализации 14: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором множество отверстий перфорированного затворного элемента имеют форму усеченного конуса.
Приведенный для примера вариант реализации 15: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором малые концы множества отверстий расположены ближе всего к сетчатой пластине.
Приведенный для примера вариант реализации 16: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором по меньшей мере часть поверхности перфорированного затворного элемента покрыта покрытием.
Приведенный для примера вариант реализации 17: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором покрытие содержит гидрофобное/олеофобное покрытие.
Приведенный для примера вариант реализации 18: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором вибрационный узел также включает в себя пьезоэлектрический компонент, прикрепленный к сетчатой пластине и по существу окружающий ее.
Приведенный для примера вариант реализации 19: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором сетчатая пластина является по существу плоской.
Приведенный для примера вариант реализации 20: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором по меньшей мере часть сетчатой пластины является выпуклой по отношению к резервуару.
Приведенный для примера вариант реализации 21: Устройство доставки аэрозоля, содержащее кожух, образующий наружную стенку, а также включающий в себя источник питания и управляющий компонент, мундштучную часть, часть в виде емкости, которая включает в себя резервуар, выполненный с возможностью содержания жидкой композиции, и узел распыления, выполненный с возможностью испарения жидкой композиции для вырабатывания аэрозоля, причем узел распыления содержит вибрационный узел, который включает в себя сетчатую пластину, а также включает в себя элемент для переноса жидкости, один конец которого расположен вблизи сетчатой пластины.
Приведенный для примера вариант реализации 22: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором элемент для переноса жидкости содержит один слой одного материала.
Приведенный для примера вариант реализации 23: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором элемент для переноса жидкости содержит множество слоев одного материала.
Приведенный для примера вариант реализации 24: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором элемент для переноса жидкости содержит множество слоев.
Приведенный для примера вариант реализации 25: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором элемент для переноса жидкости содержит по меньшей мере одно из следующего: полимерный материал, полимерный волокнистый материал, хлопковый материал, шелковый материал, материал с кремнеземным волокном, материал в виде частиц, синтетический волокнистый материал, натуральный волокнистый материал и керамический материал.
Приведенный для примера вариант реализации 26: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором вибрационный узел также включает в себя пьезоэлектрический компонент, прикрепленный к сетчатой пластине и по существу окружающий ее.
Приведенный для примера вариант реализации 27: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором сетчатая пластина является по существу плоской.
Приведенный для примера вариант реализации 28: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором по меньшей мере часть сетчатой пластины является выпуклой по отношению к резервуару.
Приведенный для примера вариант реализации 29: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором устройство доставки аэрозоля содержит кожух, образующий наружную стенку, а также включающий в себя источник питания и управляющий компонент, мундштучную часть, часть в виде емкости, которая включает в себя резервуар, выполненный с возможностью содержания жидкой композиции, и узел распыления, выполненный с возможностью испарения жидкой композиции для вырабатывания аэрозоля, причем узел распыления содержит вибрационный узел, который включает в себя сетчатую пластину, и насосный узел, выполненный с возможностью переноса части жидкой композиции из резервуара к сетчатой пластине.
Приведенный для примера вариант реализации 30: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором насосный узел выполнен с возможностью доставки жидкой композиции к сетчатой пластине по запросу.
Приведенный для примера вариант реализации 31: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором насосный узел использует одно или более сопел для переноса жидкой композиции к сетчатой пластине.
Приведенный для примера вариант реализации 32: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором насосный узел содержит по меньшей мере одно из следующего: выдачной механизм, мембранное устройство и перистальтическое устройство.
Приведенный для примера вариант реализации 33: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором выдачной механизм содержит механизм с памятью формы.
Приведенный для примера вариант реализации 34: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором вибрационный узел также включает в себя пьезоэлектрический компонент, прикрепленный к сетчатой пластине и по существу окружающий ее.
Приведенный для примера вариант реализации 35: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором сетчатая пластина является по существу плоской.
Приведенный для примера вариант реализации 36: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором по меньшей мере часть сетчатой пластины является выпуклой по отношению к резервуару.
Приведенный для примера вариант реализации 37: Устройство доставки аэрозоля, содержащее кожух, образующий наружную стенку, а также включающий в себя источник питания и управляющий компонент, мундштучную часть, часть в виде емкости, которая включает в себя резервуар, выполненный с возможностью содержания жидкой композиции, и узел распыления, выполненный с возможностью испарения жидкой композиции для вырабатывания аэрозоля, причем узел распыления содержит вибрационный узел, который включает в себя сетчатую пластину, и узел нагнетателя, выполненный с возможностью перемещения части жидкой композиции из резервуара к сетчатой пластине.
Приведенный для примера вариант реализации 38: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором узел нагнетателя содержит компрессор.
Приведенный для примера вариант реализации 39: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором узел нагнетателя включает в себя одно или более сопел.
Приведенный для примера вариант реализации 40: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором узел нагнетателя использует сжатый газ для перемещения жидкой композиции к сетчатой пластине.
Приведенный для примера вариант реализации 41: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором сжатый газ содержит по меньшей мере одно из следующего: воздух, диоксид углерода (CO2) и азот (N2).
Приведенный для примера вариант реализации 42: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором вибрационный узел также включает в себя пьезоэлектрический компонент, прикрепленный к сетчатой пластине и по существу окружающий ее.
Приведенный для примера вариант реализации 43: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором сетчатая пластина является по существу плоской.
Приведенный для примера вариант реализации 44: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором по меньшей мере часть сетчатой пластины является выпуклой по отношению к резервуару.
Приведенный для примера вариант реализации 45: Устройство доставки аэрозоля, содержащее кожух, образующий наружную стенку, а также включающий в себя источник питания и управляющий компонент, мундштучную часть, часть в виде емкости, которая включает в себя резервуар, выполненный с возможностью содержания жидкой композиции, и узел распыления, выполненный с возможностью испарения жидкой композиции для вырабатывания аэрозоля, причем узел распыления содержит вибрационный узел, который включает в себя сетчатую пластину, а резервуар содержит U-образную трубку, содержащую первую часть резервуара, вторую часть резервуара и третью часть резервуара, причем третья часть резервуара расположена вблизи узла распыления, а вторая часть резервуара соединяет первую часть резервуара с третьей частью резервуара.
Приведенный для примера вариант реализации 46: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором первая часть резервуара имеет больший диаметр, чем диаметр второй и третьей частей резервуара.
Приведенный для примера вариант реализации 47: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, также содержащее грузик, выполненный с возможностью приложения направленной вниз силы к жидкой композиции в первой части резервуара.
Приведенный для примера вариант реализации 48: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором грузик содержит по меньшей мере одно из утяжеленного диска и утяжеленного шара.
Приведенный для примера вариант реализации 49: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором грузик также содержит активный компонент, выполненный с возможностью приложения направленной вниз силы к грузику.
Приведенный для примера вариант реализации 50: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором резервуар расположен под углом относительно продольной оси устройства доставки аэрозоля.
Приведенный для примера вариант реализации 51: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором мундштучная часть расположена на одной стороне корпуса устройства доставки аэрозоля, так чтобы способствовать использованию устройства в конкретных ориентациях.
Приведенный для примера вариант реализации 52: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором вибрационный узел также включает в себя пьезоэлектрический компонент, прикрепленный к сетчатой пластине и по существу окружающий ее.
Приведенный для примера вариант реализации 53: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором сетчатая пластина является по существу плоской.
Приведенный для примера вариант реализации 54: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором по меньшей мере часть сетчатой пластины является выпуклой по отношению к резервуару.
Приведенный для примера вариант реализации 55: Устройство доставки аэрозоля, содержащее кожух, образующий наружную стенку, а также включающий в себя источник питания и управляющий компонент, мундштучную часть, часть в виде емкости, которая включает в себя резервуар, выполненный с возможностью содержания жидкой композиции, и узел распыления, выполненный с возможностью испарения жидкой композиции для вырабатывания аэрозоля, причем узел распыления содержит вибрационный узел, который включает в себя сетчатую пластину, причем резервуар содержит по существу цилиндрическую трубку, а также содержит грузик, содержащий активный компонент, выполненный с возможностью приложения направленной вниз силы к жидкой композиции в первой части резервуара.
Приведенный для примера вариант реализации 56: Устройство доставки аэрозоля по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором активный компонент содержит пружину.
Эти и другие признаки, аспекты и преимущества настоящего раскрытия станут очевидными по прочтении приведенного ниже подробного описания с сопроводительными чертежами, которые кратко описаны ниже. Настоящее раскрытие включает в себя любую комбинацию из двух, трех, четырех или более признаков или элементов, раскрытых в данном изобретении, независимо оттого, намеренно ли такие признаки или элементы объединены или иным образом изложены в конкретном варианте реализации, описанном в настоящем документе. Данное изобретение предназначено для целостного прочтения, так что любые отдельные признаки или элементы изобретения в любых его аспектах и примерах реализаций должны рассматриваться по назначению, а именно как комбинируемые, если контекст изобретения явно не предписывает иное.
Таким образом, следует понимать, что данное раскрытие сущности изобретения приведено только для целей краткого изложения некоторых примеров реализаций так, чтобы обеспечить базовое понимание некоторых аспектов изобретения. Соответственно, следует понимать, что описанные выше приведенные для примера варианты реализации являются только примерами и не должны истолковываться как каким-либо образом сужающие объем или сущность изобретения. Другие примеры вариантов осуществления, аспекты и преимущества должны стать понятны из последующего подробного описания, приведенного в сочетании с сопроводительными чертежами, которые, в качестве примеров, иллюстрируют принципы некоторых описанных приведенных для примера вариантов реализации.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
Для обеспечения понимания аспектов изобретения далее сделаны ссылки на сопроводительные чертежи, которые необязательно выполнены с соблюдением масштаба и на которых схожие элементы имеют схожие номера позиций. Чертежи представлены в качестве примера для облегчения понимания аспектов настоящего раскрытия и не должны рассматриваться как ограничивающие настоящее раскрытие.

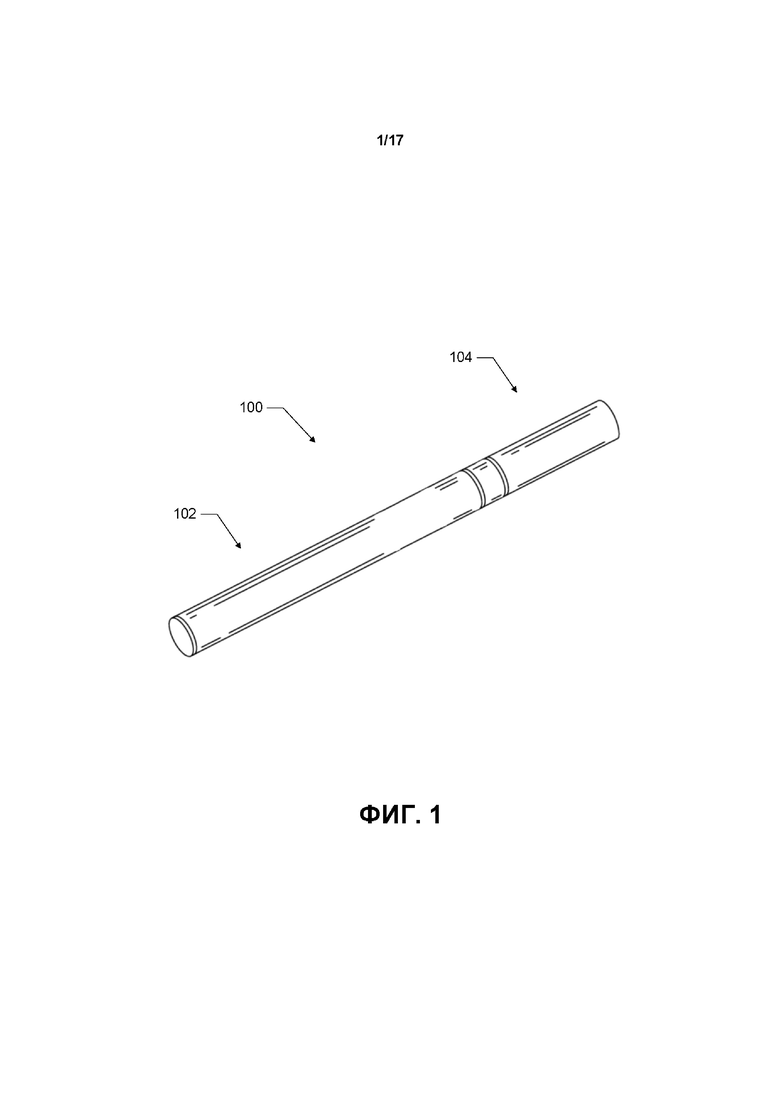

На фиг. 1 показан схематичный вид в перспективе устройства доставки аэрозоля, содержащего картридж и блок управления, причем картридж и блок управления показаны в соединенной конфигурации согласно приведенному для примера варианту реализации настоящего раскрытия;

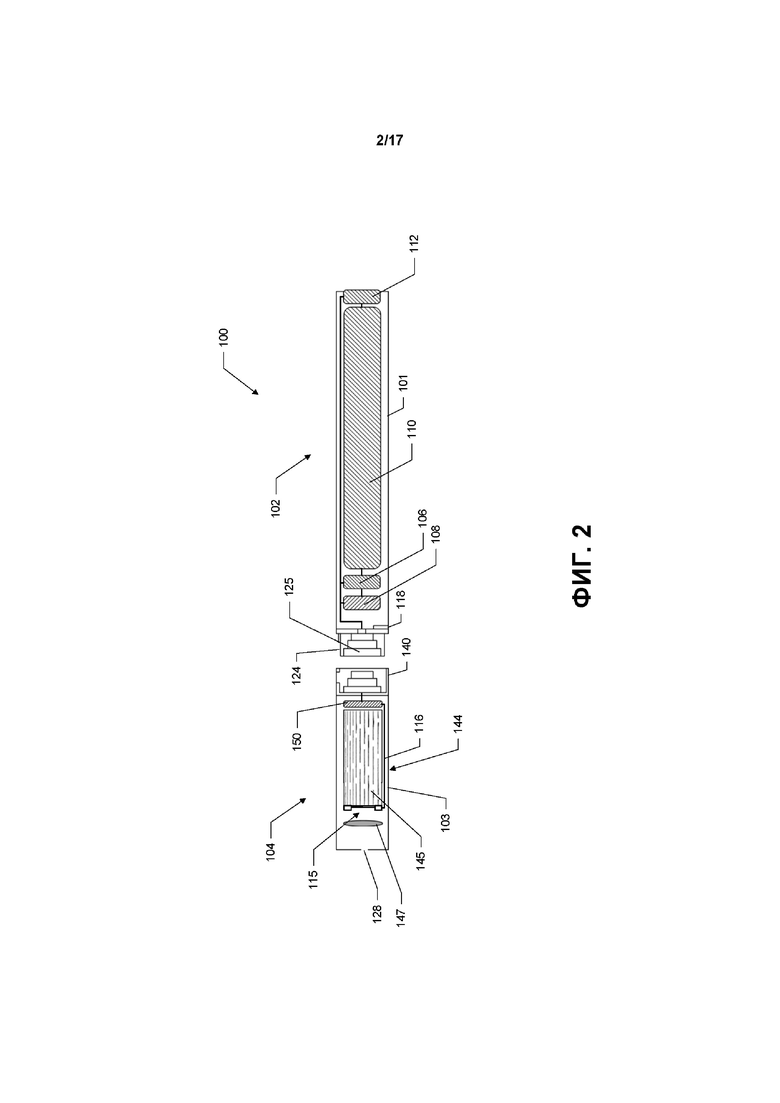

На фиг. 2 показан схематичный вид спереди в разрезе устройства доставки аэрозоля, содержащего картридж и блок управления, причем картридж и блок управления показаны в разъединенной конфигурации согласно приведенному для примера варианту реализации настоящего раскрытия;

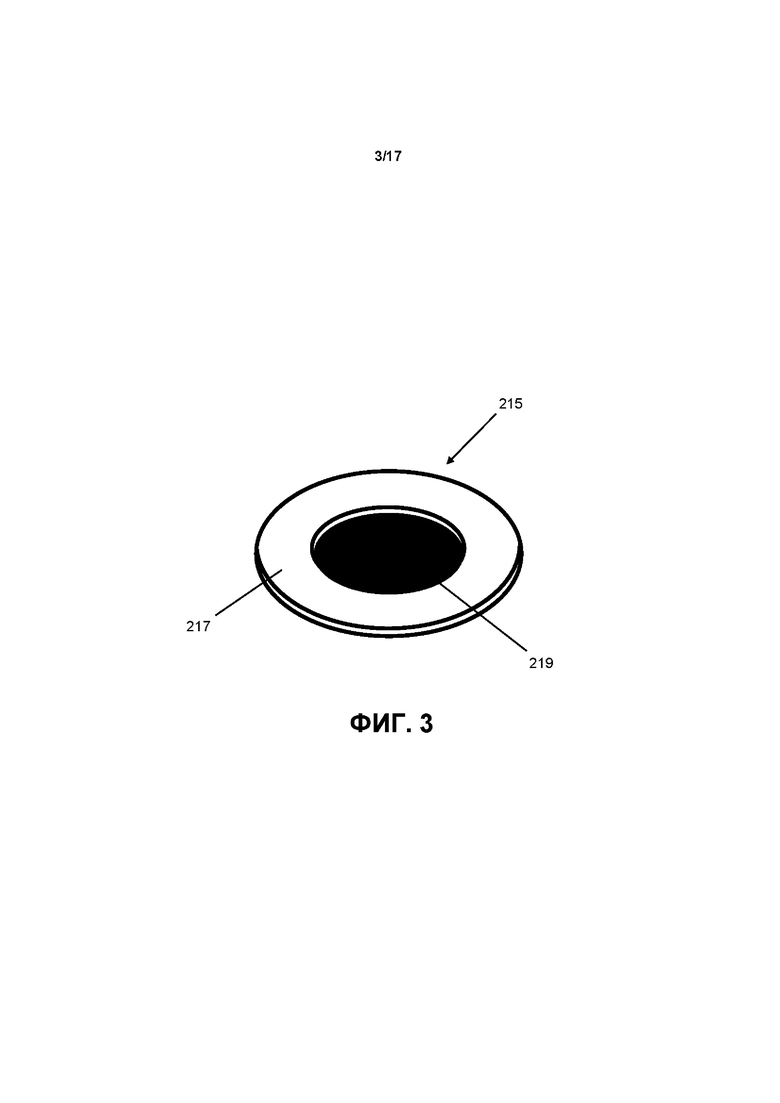

На фиг. 3 показан вид в перспективе части узла распыления согласно приведенному для примера варианту реализации настоящего раскрытия;

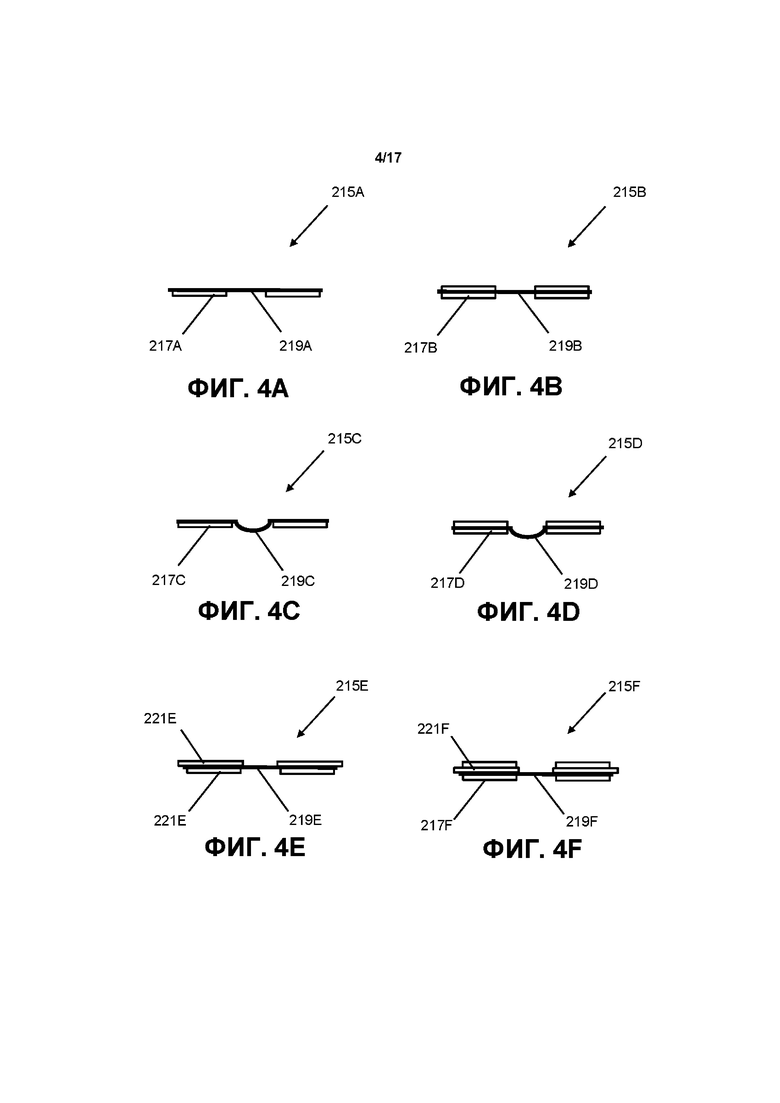

На фиг. 4А показан схематичный вид сбоку части узла распыления согласно приведенному для примера варианту реализации настоящего раскрытия;
На фиг. 4В показан схематичный вид сбоку части узла распыления согласно приведенному для примера варианту реализации настоящего раскрытия;
На фиг. 4С показан схематичный вид сбоку части узла распыления согласно приведенному для примера варианту реализации настоящего раскрытия;
На фиг. 4D показан схематичный вид сбоку части узла распыления согласно приведенному для примера варианту реализации настоящего раскрытия;
На фиг. 4Е показан схематичный вид сбоку части узла распыления согласно приведенному для примера варианту реализации настоящего раскрытия;
На фиг. 4F показан схематичный вид сбоку части узла распыления согласно приведенному для примера варианту реализации настоящего раскрытия;

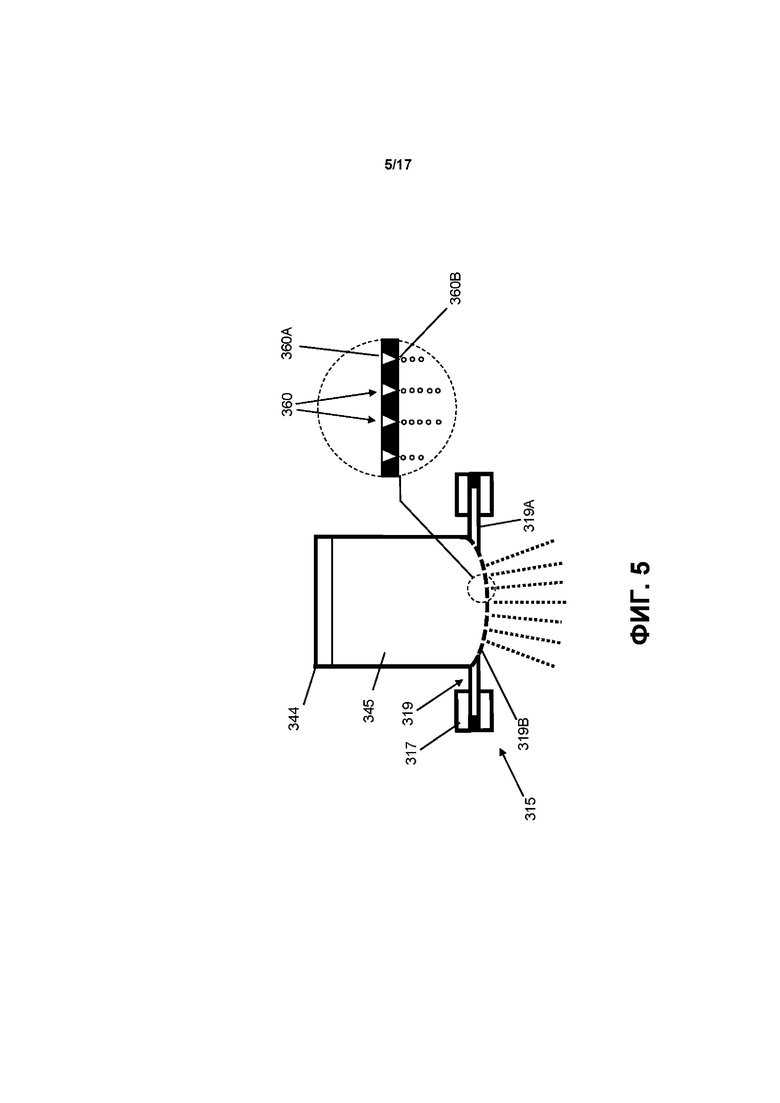

На фиг. 5 показан схематичный вид сбоку части резервуара, выполненного с возможностью удержания жидкой композиции, и узла распыления, выполненного с возможностью вырабатывания аэрозоля из жидкой композиции, согласно приведенному для примера варианту реализации настоящего раскрытия;

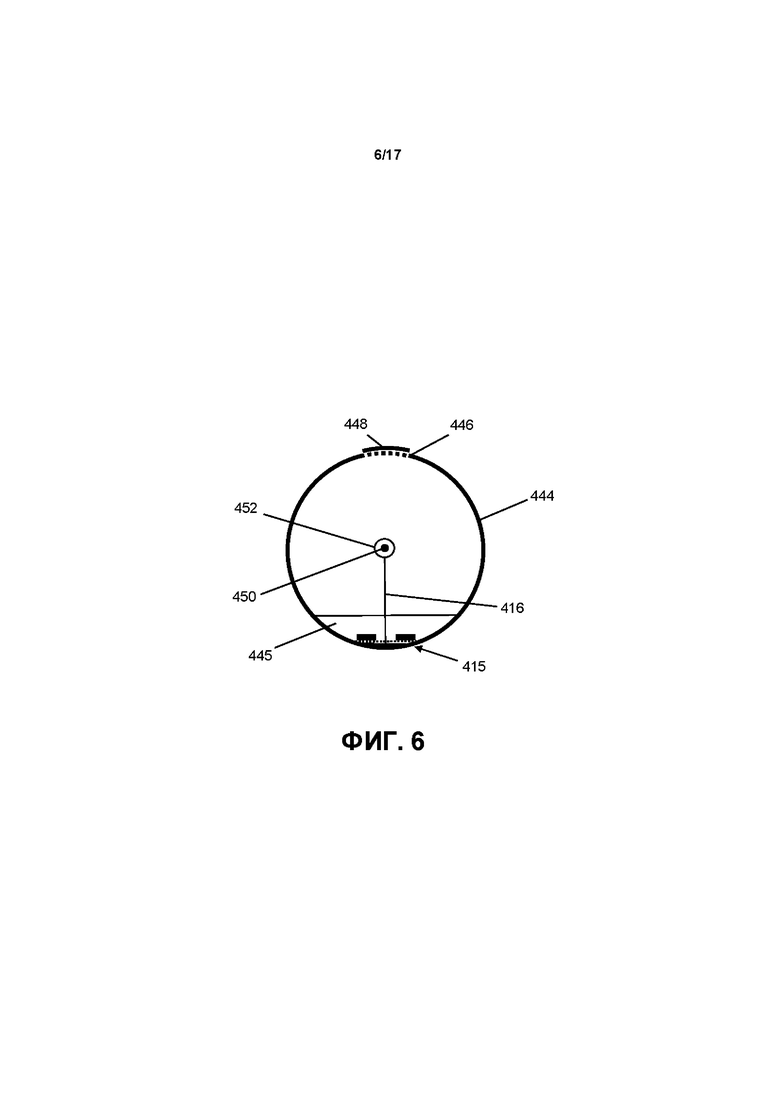

На фиг. 6 показан схематичный вид сбоку части резервуара, выполненного с возможностью удержания жидкой композиции, и узла распыления, выполненного с возможностью вырабатывания аэрозоля из жидкой композиции, согласно приведенному для примера варианту реализации настоящего раскрытия;

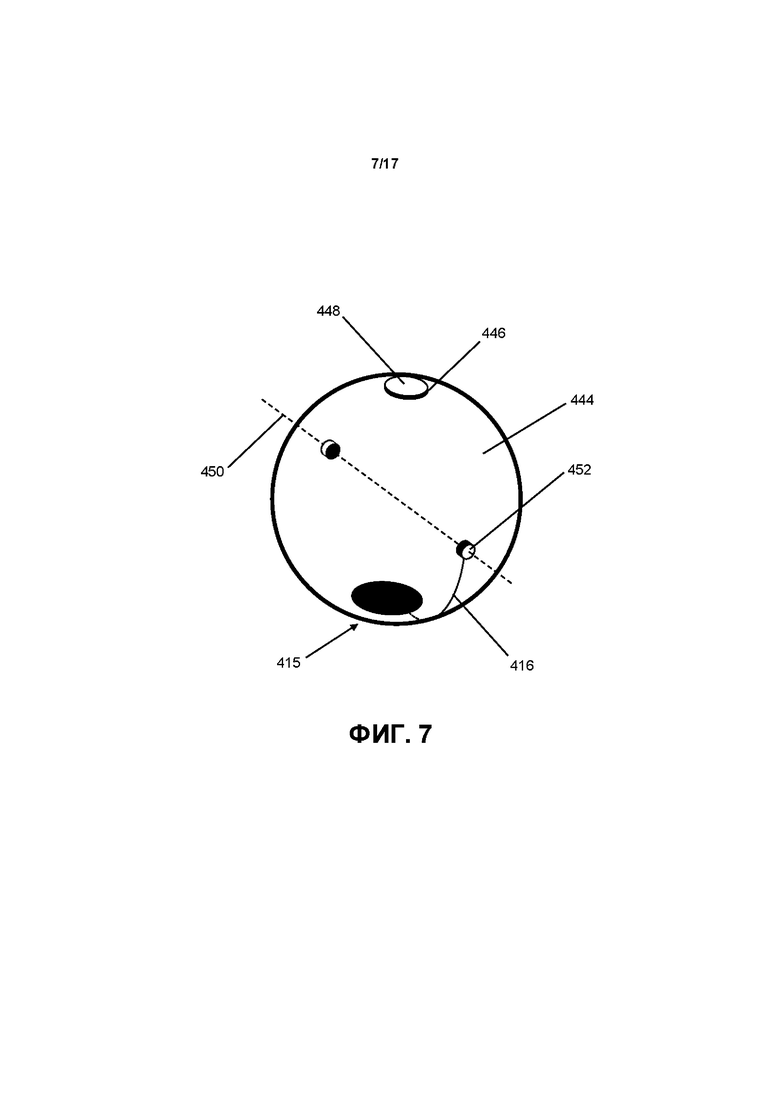

На фиг. 7 показан схематичный вид в перспективе части резервуара, выполненного с возможностью удержания жидкой композиции, и узла распыления, выполненного с возможностью вырабатывания аэрозоля из жидкой композиции, согласно приведенному для примера варианту реализации настоящего раскрытия;

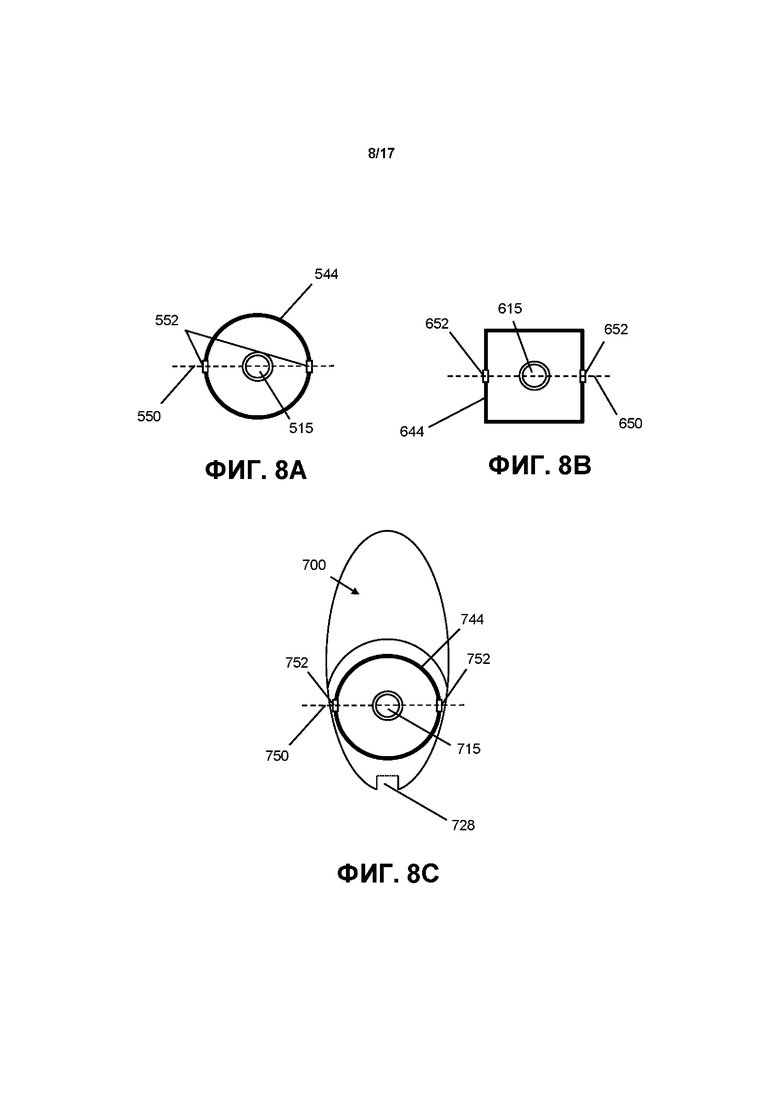

На фиг. 8А показан схематичный вид сверху части узла резервуара, выполненного с возможностью удержания жидкой композиции, и узла распыления, выполненного с возможностью вырабатывания аэрозоля из жидкой композиции, согласно приведенным для примера вариантам реализации настоящего раскрытия;
На фиг. 8В показан схематичный вид сверху части узла резервуара, выполненного с возможностью удержания жидкой композиции, и узла распыления, выполненного с возможностью вырабатывания аэрозоля из жидкой композиции, согласно приведенным для примера вариантам реализации настоящего раскрытия;
На фиг. 8С показан схематичный вид сверху части устройства доставки аэрозоля, содержащего узел резервуара, выполненный с возможностью удержания жидкой композиции, и узел распыления, выполненный с возможностью генерировать аэрозоль из жидкой композиции, согласно приведенным для примера вариантам реализации настоящего раскрытия;
На фиг. 9 показан схематичный вид в перспективе различных частей устройства доставки аэрозоля, содержащего резервуар, выполненный с возможностью удержания жидкой композиции, и узел распыления, выполненный с возможностью вырабатывания аэрозоля из жидкой композиции, согласно приведенному для примера варианту реализации настоящего раскрытия;

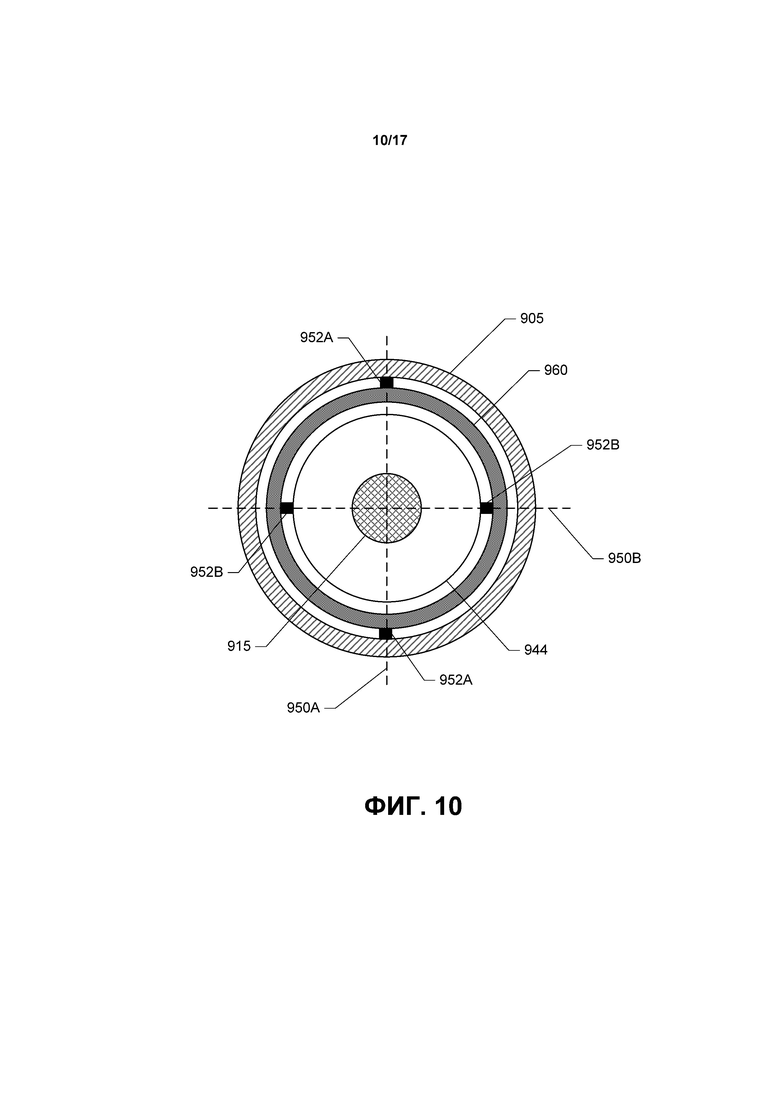

На фиг. 10 показан схематичный вид сверху в разрезе части резервуара, выполненного с возможностью удержания жидкой композиции, и узла распыления, выполненного с возможностью вырабатывания аэрозоля из жидкой композиции, согласно приведенному для примера варианту реализации настоящего раскрытия;
На фиг. 11 показан схематичный вид сбоку части резервуара, выполненного с возможностью удержания жидкой композиции, и узла распыления, выполненного с возможностью вырабатывания аэрозоля из жидкой композиции, согласно приведенному для примера варианту реализации настоящего раскрытия;

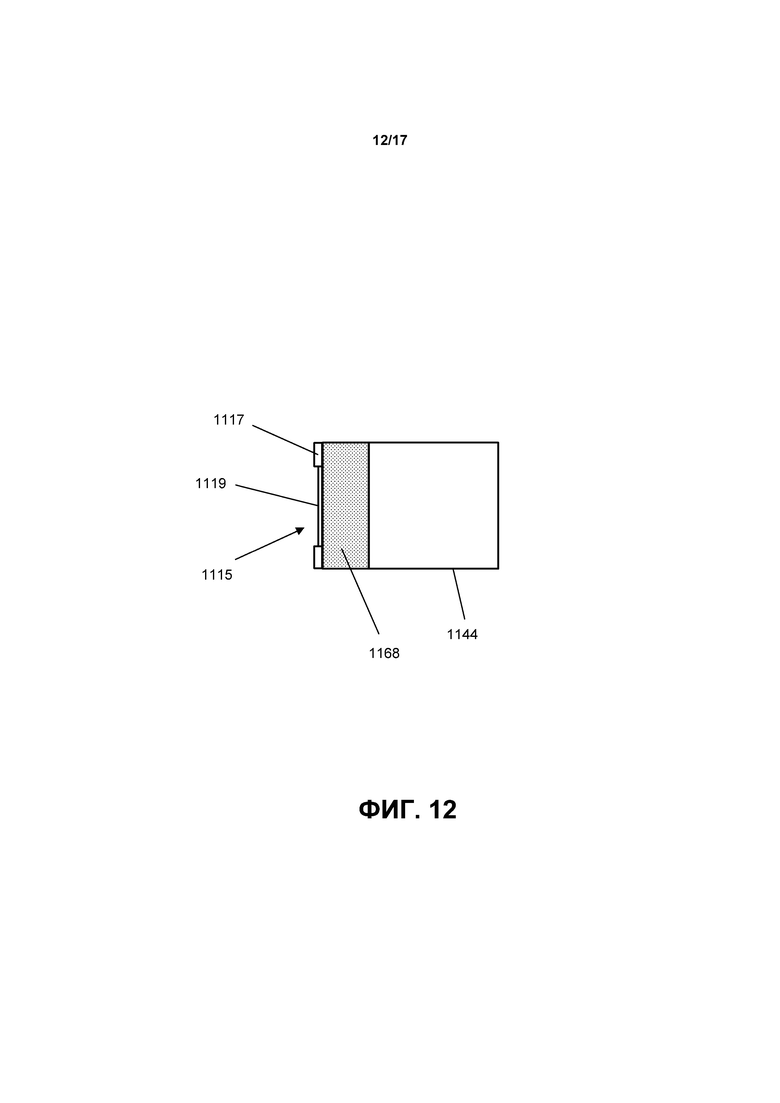

На фиг. 12 показан схематичный вид сбоку части резервуара, выполненного с возможностью удержания жидкой композиции, и узла распыления, выполненного с возможностью вырабатывания аэрозоля из жидкой композиции, согласно приведенному для примера варианту реализации настоящего раскрытия;
На фиг. 13 показан схематичный вид сбоку части резервуара, выполненного с возможностью удержания жидкой композиции, и узла распыления, выполненного с возможностью вырабатывания аэрозоля из жидкой композиции, согласно приведенному для примера варианту реализации настоящего раскрытия;

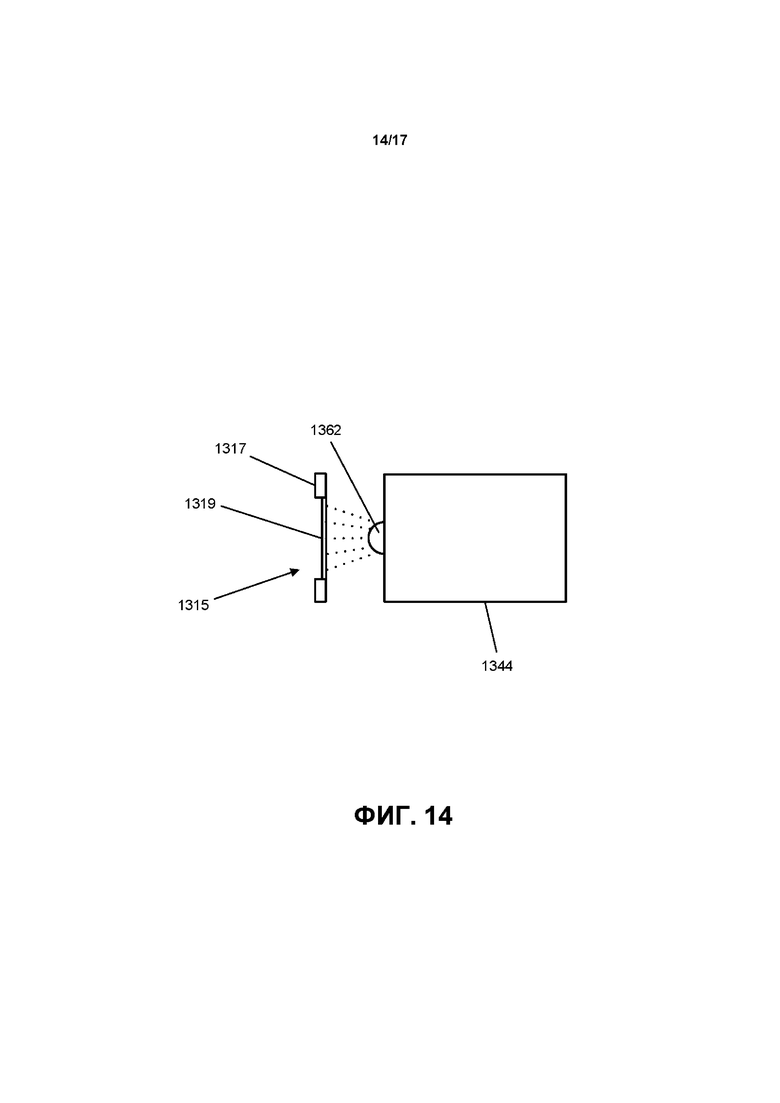

На фиг. 14 показан схематичный вид сбоку части резервуара, выполненного с возможностью удержания жидкой композиции, и узла распыления, выполненного с возможностью вырабатывания аэрозоля из жидкой композиции, согласно приведенному для примера варианту реализации настоящего раскрытия;

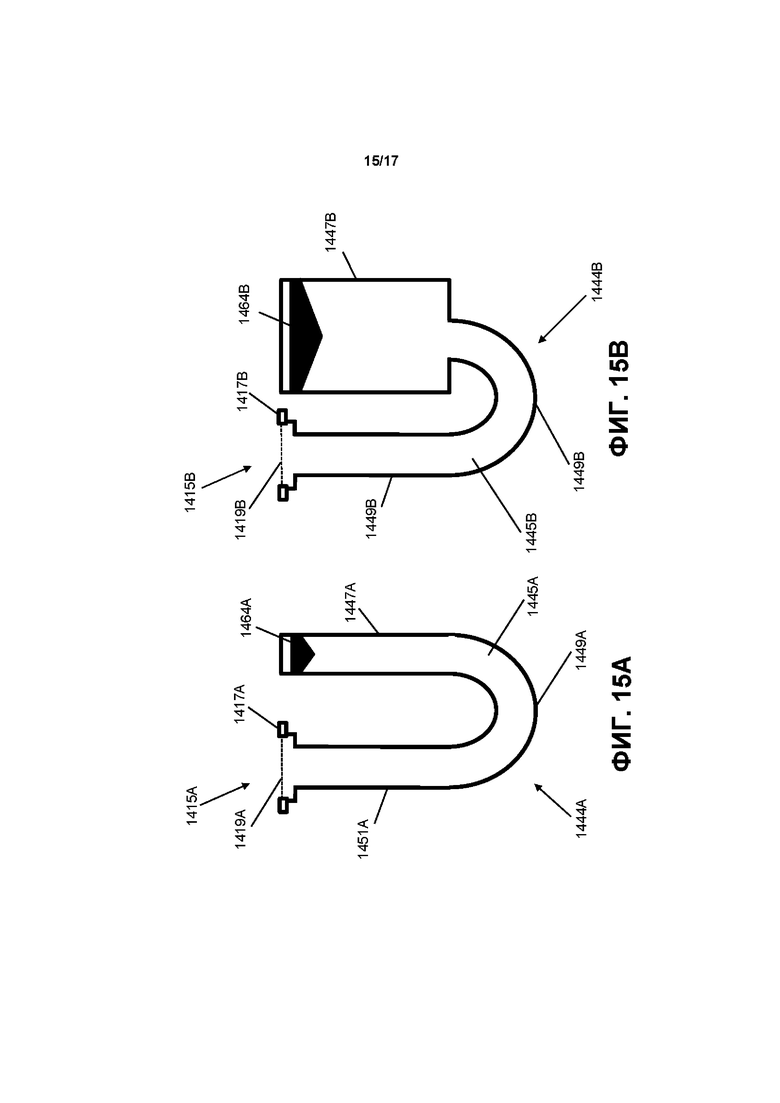

На фиг. 15А показан схематичный вид сбоку части резервуара, выполненного с возможностью удержания жидкой композиции, и узла распыления, выполненного с возможностью вырабатывания аэрозоля из жидкой композиции, согласно приведенному для примера варианту реализации настоящего раскрытия;
На фиг. 15В показан схематичный вид сбоку части резервуара, выполненного с возможностью удержания жидкой композиции, и узла распыления, выполненного с возможностью вырабатывания аэрозоля из жидкой композиции, согласно приведенному для примера варианту реализации настоящего раскрытия;

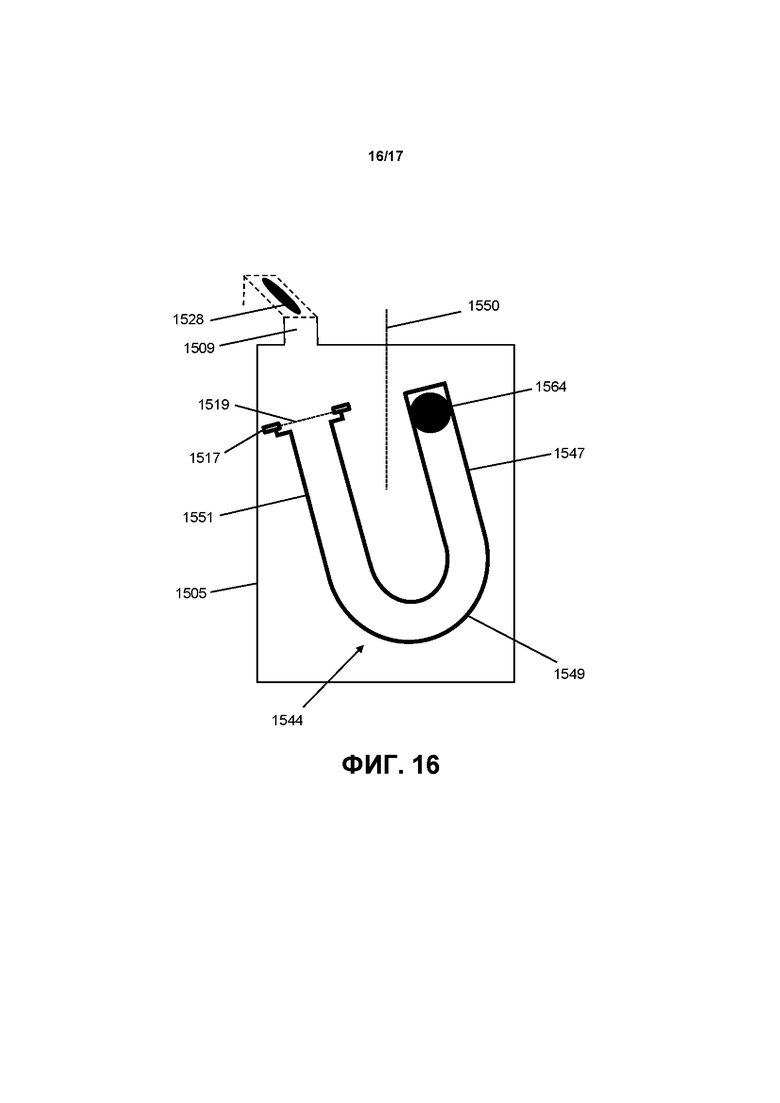

На фиг. 16 показан схематичный вид сбоку различных частей устройства доставки аэрозоля, содержащего резервуар, выполненный с возможностью удержания жидкой композиции, и узел распыления, выполненный с возможностью вырабатывания аэрозоля из жидкой композиции, согласно приведенному для примера варианту реализации настоящего раскрытия;

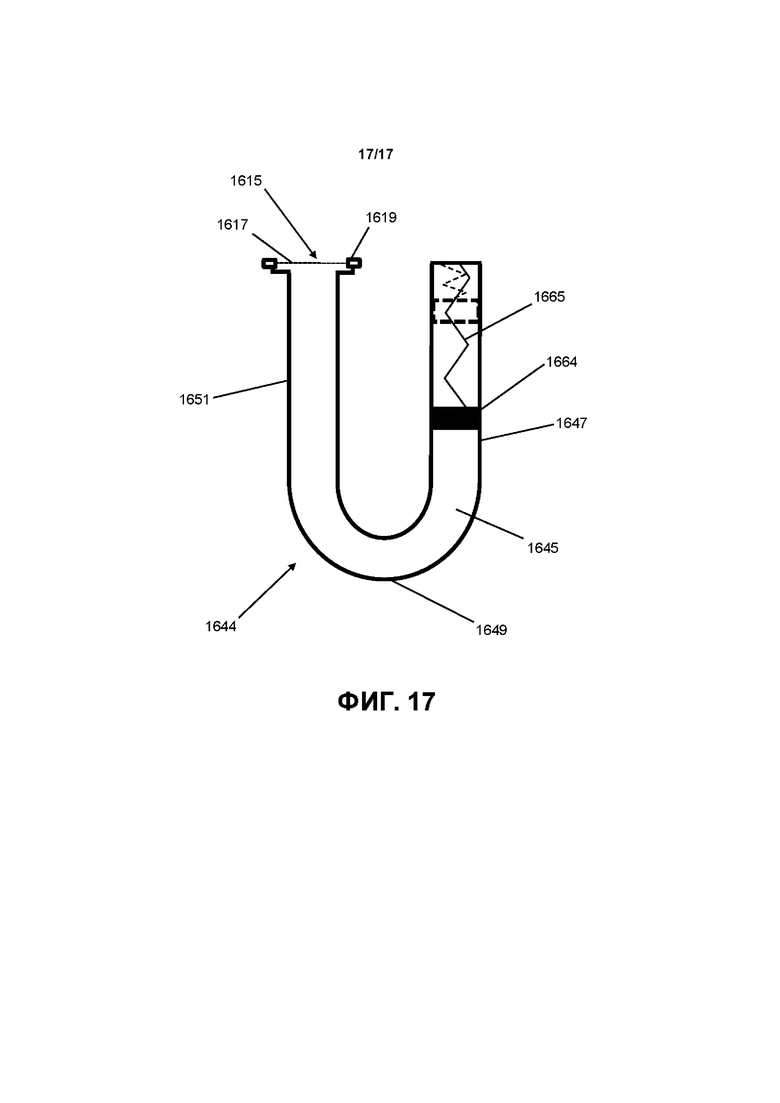

На фиг. 17 показан схематичный вид сбоку части резервуара, выполненного с возможностью удержания жидкой композиции, и узла распыления, выполненного с возможностью вырабатывания аэрозоля из жидкой композиции, согласно приведенному для примера варианту реализации настоящего раскрытия;
ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ
Настоящее раскрытие описано более подробно ниже со ссылкой на примеры его реализаций. Эти приведенные для примера варианты осуществления описаны таким образом, что данное раскрытие основательно, полно и всецело передает объем изобретения для специалиста в данной области техники. Разумеется, настоящее изобретение может быть реализовано во множестве различных форм и не должно рассматриваться как ограниченное вариантами осуществления, описанными в настоящем документе; скорее, эти варианты осуществления представлены таким образом, что настоящее изобретение удовлетворяет соответствующим юридическим требованиям. В данном описании и в прилагаемой формуле изобретения грамматические конструкции, указывающие на единственное число, также подразумевают и множественное число, если контекст изобретения явно не предписывает иное.
Как описано ниже, варианты осуществления настоящего раскрытия относятся к устройствам доставки аэрозоля или испарительным устройствам, причем указанные термины использованы в настоящем документе как взаимозаменяемые. Устройства доставки аэрозоля согласно настоящему раскрытию используют электрическую энергию для испарения материала (предпочтительно без сжигания материала в какой-либо значительной степени и/или без значительного химического изменения материала) с образованием вдыхаемого вещества; и компоненты таких устройств имеют форму изделий, которые наиболее предпочтительно являются достаточно компактными для того, чтобы считаться портативными устройствами. Другими словами, использование компонентов некоторых устройств доставки аэрозоля не приводит к образованию дыма, т.е. из побочных продуктов сгорания или пиролиза табака, но скорее, использование указанных предпочтительных систем приводит к образованию паров, образующихся в процессе испарения композиции предшественника аэрозоля. В некоторых примерах компоненты устройств доставки аэрозоля могут быть охарактеризованы как электронные сигареты, и эти электронные сигареты, наиболее предпочтительно, включают табак и/или компоненты, полученные из табака, и, таким образом, доставляют компоненты, полученные из табака, в виде аэрозоля. Другие примеры включают в себя устройства для доставки тетрагидроканнабинола (ТГК), каннабидиола (КБД), растительных лекарственных средств, медицинских лекарственных средств и/или других активных ингредиентов.
Вырабатывающие аэрозоль устройства определенных предпочтительных устройств доставки аэрозоля могут обеспечить множество ощущений (например, ритуалы вдоха и выдоха, типы вкусов и ароматов, органолептические эффекты, физическое ощущение, ритуалы использования, визуальные сигналы, такие как те, которые обеспечены посредством видимого аэрозоля, и тому подобное) курения сигареты, сигары или курительной трубки, которые обусловлены поджиганием и сжиганием табака (и затем вдыханием табачного дыма) без в какой-либо значительной степени сгорания каких-либо их компонентов. Например, пользователь вырабатывающего аэрозоля устройства согласно настоящему раскрытия может держать и использовать это устройство подобно тому, как курильщик использует курительное изделие традиционного вида, осуществляя затяжку через один конец указанного устройства для вдыхания аэрозоля, образовавшегося этим устройством, выполняя или осуществляя затяжки в выбранные промежутки времени и тому подобное.
Устройства доставки аэрозоля согласно настоящему раскрытию также могут быть охарактеризованы как парообразующие изделия или изделия для доставки лекарственного препарата. Таким образом, такие изделия или устройства могут быть приспособлены для подачи одного или более веществ (например, ароматизаторов и/или фармацевтических активных ингредиентов) в пригодной для вдыхания форме или состоянии. Например, вдыхаемые вещества могут быть по существу в виде пара (например, вещество, которое находится в газообразной фазе при температуре ниже его критической точки). В качестве альтернативы, вдыхаемые вещества могут находиться в форме аэрозоля (т.е. взвеси тонких твердых частиц или жидких капель в газе). В целях простоты используемый в настоящей заявке термин «аэрозоль» предназначен для обозначения паров, газов и аэрозолей той формы или того типа, которые подходят для вдыхания человеком, независимо оттого, являются ли они или не являются видимыми и имеют или не имеют форму, которая может считаться «подобной дыму».
Устройства доставки аэрозоля согласно настоящему раскрытию наиболее предпочтительно содержат некоторую комбинацию источника питания (например, источника электропитания), по меньшей мере одного управляющего компонента (например, средства для приведения в действие, управления, регулирования и прекращения подачи питания, например, посредством управления протеканием электрического тока от источника питания к другим компонентам изделия - например, микроконтроллеру или микропроцессору), узла распыления, жидкой композиции (например, обычно жидкой композиции предшественника аэрозоля, способной образовывать аэрозоль, такой как ингредиенты, обычно называемые «дымовым соком», «жидкостью для электронных сигарет» и «соком для электронных сигарет») и мундштука или мундштучной области для обеспечения возможности осуществлять затяжку через устройство доставки аэрозоля для вдыхания аэрозоля (например, определенный путь потока воздуха через изделие, так что вырабатываемый аэрозоль может быть выведен из него после осуществления затяжки).
Выравнивание компонентов внутри устройства доставки аэрозоля может варьироваться. В конкретных вариантах реализации композиция предшественника аэрозоля может быть расположена между двумя противоположными концами устройства (например, внутри резервуара картриджа, который в определенных обстоятельствах является сменным и одноразовым или многоразовым). Тем не менее, не исключены и другие конфигурации. В целом, компоненты выполнены относительно друг друга так, что энергия от узла распыления испаряет композицию предшественника аэрозоля (а также один или более ароматизаторов, медикаментов и тому подобное, которые также могут быть обеспечены для доставки пользователю) и образует аэрозоль для доставки пользователю. Когда узел распыления испаряет композицию предшественника аэрозоля, аэрозоль формируется, высвобождается или генерируется в физической форме, подходящей для вдыхания потребителем. Следует отметить, что указанные выше термины следует считать взаимозаменяемыми, так что формы указанного термина, такие как «высвобождать, высвобождение, высвобождает или высвобожденный», включают в себя формы, такие как «формировать или создавать, формирование или создание, формирует или создает и сформированный или созданный». В частности, пригодное для вдыхания вещество высвобождается в форме пара или аэрозоля или их смеси.
Более конкретные форматы, конфигурации и компоновки компонентов в устройствах доставки аэрозоля в соответствии с настоящим изобретением будут очевидны в свете дальнейшего раскрытия изобретения, представленного ниже. Кроме того, выбор и расположение различных компонентов устройств доставки аэрозоля могут быть понятны при рассмотрении имеющихся в продаже электронных устройств доставки аэрозоля, таких как те характерные продукты, ссылка на которые приведена в разделе «Уровень техники» настоящего раскрытия.
На фиг. 1 показано устройство доставки аэрозоля, содержащее картридж и блок управления, причем картридж и блок управления показаны в соединенной конфигурации, согласно приведенному для примера варианту реализации настоящего раскрытия. В частности, на фиг. 1 показан схематичный вид в перспективе устройства 100 доставки аэрозоля, содержащего картридж 104 и блок 102 управления. Как показано на чертеже, картридж 104 может быть выровнен с обеспечением возможности работы с блоком 102 управления постоянно или с возможностью рассоединения. В некоторых вариантах реализации, например, картридж и блок управления могут содержать одну часть, тогда как в других вариантах реализации (таких как показанный вариант реализации) соединение между ними может быть разъемным, так что, например, блок управления может быть повторно использован с одним или более дополнительными картриджами, которые могут быть одноразовыми и/или многоразовыми. В различных вариантах реализации для соединения картриджа и блока управления могут быть использованы различные средства взаимодействия. Например, в некоторых вариантах реализации картридж и блок управления могут быть соединены посредством одного или более из взаимодействия посредством замковой посадки, взаимодействия посредством плотной посадки, резьбового взаимодействия и магнитного взаимодействия. Следует отметить, что компоненты, показанные на этом и других чертежах, представляют собой типичный пример компонентов, которые могут присутствовать в блоке управления и/или картридже и не предназначены для ограничения объема блока управления и/или компонентов картриджа, охватываемых настоящим раскрытием.
На фиг. 2 показан схематичный вид спереди в разрезе устройства 100 доставки аэрозоля, в котором картридж 104 и блок 102 управления по фиг. 1 показаны в рассоединенной конфигурации. В различных вариантах реализации устройство 100 доставки аэрозоля может иметь различные формы. Например, в некоторых вариантах реализации (таких как показанный вариант реализации) устройство 100 доставки аэрозоля может быть по существу стержнеобразным или по существу трубчатой формы или по существу цилиндрической формы. Однако в других вариантах реализации возможны другие формы и размеры (например, прямоугольные, овальные, шестиугольные, призматические, правильные или неправильные формы многоугольников, дискообразные, кубообразные, многогранные формы или тому подобное). В еще одних вариантах реализации картридж и блок управления могут иметь различные формы.
В показанном варианте реализации блок 102 управления и картридж 104 включают в себя компоненты, выполненные с возможностью способствования механическому взаимодействию между ними. Хотя возможны различные другие конфигурации, блок 102 управления показанного варианта реализации включает в себя соединитель 124, который определяет в нем полость 125. Аналогично, картридж 104 включает в себя основание 140, выполненное с возможностью взаимодействия с элементом 124 сопряжения блока 102 управления. Элемент сопряжения и основание, которые могут быть пригодны для использования согласно настоящему раскрытию, описаны в публикации заявки на патент США №2014/0261495 под авторством Novak и др., раскрытие которой включено в настоящий документ посредством ссылки.
Однако следует отметить, что в других вариантах реализации для соединения блока управления и картриджа могут быть использованы различные другие конструкции, формы и/или компоненты. Например, в некоторых вариантах реализации блок управления и картридж могут быть соединены друг с другом посредством соединения с натягом или прессовой посадкой, такого как, например, варианты реализации, в которых управляющий корпус включает в себя камеру, выполненную с возможностью приема по меньшей мере части картриджа, или варианты реализации, в которых картридж включает в себя камеру, выполненную с возможностью приема по меньшей мере части блока управления. В других вариантах реализации картридж и блок управления могут быть соединены друг с другом посредством соединения с винтовой резьбой. В еще одних вариантах реализации картридж и блок управления могут быть соединены друг с другом посредством байонетного соединения. В еще одних вариантах реализации картридж и блок управления могут быть соединены посредством магнитного соединения. В различных вариантах реализации после соединения между картриджем и блоком управления может быть создано электрическое соединение для электрического соединения картриджа (и его компонентов) с батареей и/или посредством управляющего компонента блока управления. Такое электрическое соединение может существовать благодаря одному или более компонентам соединительных элементов. Таким образом, соответствующие электрические контакты в картридже и блоке управления могут быть по существу выровнены после соединения для обеспечения электрического соединения.
В конкретных вариантах реализации блок 102 управления и/или картридж 104 могут быть одноразовыми или многоразовыми. Например, в некоторых вариантах реализации блок управления может иметь сменную батарею или перезаряжаемую батарею и, таким образом, может быть скомбинирован с любым типом технологии перезарядки, включая подключение к настенному зарядному устройству, подключение к автомобильному зарядному устройству (например, гнезду прикуривателя, порту USB и т.д.), подключение к компьютеру, любое из которых может включать в себя кабель или разъем универсальной последовательной шины (USB) (например, USB 2.0, 3.0, 3.1, USB типа С), подключение к разъему USB (например, USB 2.0, 3.0, 3.1, USB типа С, что может быть реализовано в настенной электрической розетке, электронном устройстве, транспортном средстве, тому подобное), подключение к фотоэлектрическому элементу (иногда указан как солнечный фотоэлемент) или к солнечной панели солнечных фотоэлементов, или к беспроводному зарядному устройству, такому как зарядное устройство, которое использует индукционную беспроводную зарядку (включая, например, беспроводную зарядку в соответствии со стандартом QJ беспроводной зарядки, разработанной компанией Wireless Power Consortium (WPC)) или беспроводному радиочастотному (РЧ) зарядному устройству и подключение к массиву внешней ячейки (внешних ячеек), таких как внешний аккумулятор для зарядки устройства посредством разъема USB или беспроводного зарядного устройства. Примеры индуктивных беспроводных зарядных систем описаны в публикации заявки на патент США №2017/0112196 под авторством Sur и др., которая полностью включена в настоящий документ посредством ссылки. В дополнительных вариантах реализации источник питания может также содержать конденсатор. Конденсаторы могут разряжаться быстрее, чем батареи, и могут быть заряжены между затяжками, что позволяет батарее разряжаться в конденсатор с меньшей скоростью. Например, суперконденсатор - например, электрический двухслойный конденсатор (EDLC) - может использоваться отдельно от батареи или в сочетании с ней. При использовании отдельно суперконденсатор можно заряжать перед каждым использованием изделия. Таким образом, устройство может также включать в себя компонент зарядного устройства, который может быть прикреплен к курительному изделию между использованиями для пополнения суперконденсатора. Примеры источников энергии, которые содержат суперконденсаторы, описаны в публикации заявки на патент США №2017/0112191 под авторством Sur и др., которая полностью включена в настоящий документ посредством ссылки.
Как показано на чертеже, блок 102 управления может быть образован из кожуха 101 блока управления, который включает в себя управляющий компонент 106 (например, печатную монтажную плату (РСВ), интегральную схему, компонент памяти, микроконтроллер и тому подобное), датчик 108 расхода, батарею 110 и светоизлучающий диод (LED) 112, причем эти компоненты могут быть выровнены различным образом. Некоторые примеры типов электронных компонентов, их структуры и конфигурации, их признаки и общие способы их работы описаны в патенте США №4,735,217 под авторством Gerth и др., в патенте США №4,947,874 под авторством Brooks и др., в патенте США №5,372,148 под авторством McCafferty и др., в патенте США №6,040,560 под авторством Fleischhauer и др., в патенте США №7,040,314 под авторством Nguyen и др., в патенте США №8,205,622 под авторством Pan, в публикации заявки на патент США №2009/0230117 под авторством Fernando и др., в публикации заявки на патент США №2014/0060554 под авторством Collet и др., в публикации заявки на патент США №2014/0270727 под авторством Ampolini и др., и в публикации заявки на патент США №2015/0257445 под авторством Henry и др., которые полностью включены в настоящий документ посредством ссылки. Некоторые примеры батарей, которые могут быть применимы к настоящему раскрытию, описаны в публикации заявки на патент США №2010/0028766 под авторством Peckerar и др., раскрытие которой полностью включено в настоящий документ посредством ссылки. В некоторых вариантах реализации дополнительные индикаторы (например, компонент тактильной обратной связи, компонент звуковой обратной связи или тому подобное) могут содержаться в дополнение к или как альтернатива СИД. Дополнительные характерные типы компонентов, которые подают визуальные сигналы или индикаторы, такие как компоненты светоизлучающих диодов, а также их конструкция и использование описаны в патентах США №5,154,192 под авторством Sprinkel и др., №8,499,766 под авторством Newton и №8,539,959 под авторством Scatterday, и в публикации заявки на патент США №2015/0020825 под авторством Galloway и др. и в публикации заявки на патент США №2015/0216233 под авторством Sears и др., которые полностью включены в настоящий документ посредством ссылки. Следует понимать, что в различных вариантах реализации могут потребоваться не все проиллюстрированные элементы. Например, в некоторых вариантах реализации СИД может отсутствовать или может быть заменен другим индикатором, например вибрационным индикатором. Аналогично, датчик расхода можно заменить ручным исполнительным механизмом, таким как, например, одна или более нажимных кнопок, приводимых в действие вручную.
В показанном варианте реализации картридж 104 может быть образован из кожуха 103 картриджа, который может образовывать резервуар 144 для жидкости, выполненный с возможностью содержания жидкой композиции 145. В некоторых вариантах реализации резервуар для жидкости может быть частью кожуха картриджа (такой как, например, содержащая формованный элемент кожуха картриджа), в то время как в других вариантах реализации резервуар для жидкости может содержать отдельную часть. В некоторых вариантах реализации резервуар для жидкости может быть одноразовым. В других вариантах реализации резервуар для жидкости может быть многоразовым. В различных вариантах реализации жидкая композиция, содержащаяся в резервуаре 144 для жидкости, может содержать композицию предшественника аэрозоля. Некоторые примеры типов подложек, резервуаров или других компонентов для поддержки жидкой композиции описаны в патенте США №8,528,569 под авторством Newton, в публикациях заявок на патент США №2014/0261487 под авторством Chapman и др., №2014/0059780 под авторством Davis и др., и в публикации заявки на патент США №2015/0216232 под авторством Bless и др., которые полностью включены в настоящий документ посредством ссылки. Также различные впитывающие материалы, а также конструкция и работа данных впитывающих материалов в определенных типах электронных сигарет приведены в патенте США №8,910,640 под авторством Sears и др., который полностью включен в настоящий документ посредством ссылки.
В некоторых вариантах реализации резервуар может быть изготовлен из полимерного материала, который в дополнительных вариантах реализации изобретения может быть по меньшей мере частично прозрачным или полупрозрачным. В некоторых вариантах реализации такие материалы могут включать, без ограничения, поликарбонат, акрил, полиэтилентерефталат (ПЭТ), аморфный сополиэфир (ПЭТГ), поливинилхлорид (ПВХ), жидкий силиконовый каучук (ЛСР), циклические олефиновые сополимеры, полиэтилен (ПЭ), иономерную смолу, полипропилен (ПП), фторированный этиленпропилен (ФЭП), стирол метил мета крилат (СММА), стиролакрилонитрильную смолу (САН), полистирол, акрилонитрилбутадиенстирол (АБС) и их комбинации. В других вариантах реализации резервуар может быть изготовлен из другого материала, который может быть по меньшей мере частично прозрачным или полупрозрачным. Такие материалы могут включать, например, стекло или керамические материалы.
В некоторых вариантах реализации композиция предшественника аэрозоля может содержать никотин, который может присутствовать в различных концентрациях. Источник никотина может варьироваться, и никотин, включенный в композицию предшественника аэрозоля, может происходить из одного источника или комбинации двух или более источников. Например, в некоторых вариантах реализации композиция предшественника аэрозоля может содержать никотин, полученный из табака. В других вариантах реализации композиция предшественника аэрозоля может включать в себя никотин, полученный из других органических растительных источников, таких как, например, нетабачные растительные источники, включая растения семейства Solanaceae. В других вариантах реализации композиция предшественника аэрозоля может содержать синтетический никотин. В некоторых вариантах реализации никотин, включенный в композицию предшественника аэрозоля, может быть получен из нетабачных растительных источников, таких как другие члены семейства Solanaceae.
В некоторых вариантах реализации композиция предшественника аэрозоля может дополнительно или альтернативно содержать спирт, другие растительные вещества, другие лекарственные вещества или может содержать тетрагидроканнабинол (ТГК), каннабидиол (КБР) или другие активные ингредиенты, или некоторую их комбинацию.
В некоторых вариантах реализации композиция предшественника аэрозоля может содержать табак или компоненты, полученные из табака. С одной стороны, табак может быть представлен в виде частей или кусочков табака, таких как тонкоизмельченная, измельченная или порошкообразная табачная пластинка. Могут быть включены табачные шарики, пеллеты или другие твердые формы, например, как описано в публикации заявки на патент США №2015/0335070 под авторством Sears и др., раскрытие которой полностью включено в настоящий документ посредством ссылки. С другой стороны, табак может быть представлен в форме экстракта, такого как высушенный распылением экстракт, который включает в себя многие водорастворимые компоненты табака. В качестве альтернативы, табачные экстракты могут иметь форму экстрактов с относительно высоким содержанием никотина, которые также содержат незначительные количества других экстрагированных компонентов, полученных из табака. В другом отношении компоненты, полученные из табака, могут быть предоставлены в относительно чистой форме, такие как определенные ароматизирующие вещества, которые получены из табака. С одной стороны, компонент, который получают из табака и который можно использовать в высокоочищенной или по существу чистой форме, представляет собой никотин (например, никотин фармацевтической степени чистоты, никотин USP/EP, тому подобное). В других вариантах реализации только нетабачные материалы могут образовывать композицию предшественника аэрозоля. В некоторых вариантах реализации композиция предшественника аэрозоля может включать в себя никотин, экстрагированный из табака, с табачными или нетабачными ароматизаторами и/или никотин, не экстрагированный из табака, с табачными или нетабачными ароматизаторами.
В показанном варианте реализации жидкая композиция, иногда называемая композицией предшественника аэрозоля, композицией предшественника пара или «электронной жидкостью», может содержать различные компоненты, которые могут включать, в качестве примера, многоатомный спирт (например, глицерин, пропиленгликоль или их смесь), никотин, табак, экстракт табака и/или ароматизаторы. Характерные типы компонентов и составов предшественника аэрозоля также известны и охарактеризованы в патенте США №7,217,320 под авторством Robinson и в публикациях заявок на патент США №2013/0008457 под авторством Zheng и др.; №2013/0213417 под авторством Chong и №2014/0060554 под авторством Collett и др.; №2015/0020823 под авторством Lipowicz и др.; и №2015/0020830 под авторством Koller, а также WO 2014/182736 под авторством Bowen и др., раскрытия которых полностью включены в настоящий документ посредством ссылки. Другие предшественники аэрозоля, которые могут быть использованы, включают предшественники аэрозоля, которые включены в продукты VUSE® компании R. J. Reynolds Vapor Company, в продукты BLU™ компании Fontem Ventures B.V., в продукт MISTIC MENTHOL компании Mistic Ecigs, продукты MARK TEN компании Nu Mark LLC, продукт JUUL компании Juul Labs, Inc. и в продукты VYPE компании CN Creative Ltd. Также желательны так называемые «дымовые соки» для электронных сигарет, которые доступны от компании Johnson Creek Enterprises LLC. Еще одни дополнительные примеры композиций предшественника аэрозоля продаются подтоварными знаками BLACK NOTE, COSMIC FOG, THE MILKMAN E-LIQUID, FIVE PAWNS, THE VAPOR CHEF, VAPE WILD, BOOSTED, THE STEAM FACTORY, MECH SAUCE, CASEY JONES MAINLINE RESERVE, MITTEN VAPORS, DR. CRIMMY'S V-LIQUID, SMILEY E LIQUID, BEANTOWN VAPOR, CUTTWOOD, CYCLOPS VAPOR, SICBOY, GOOD LIFE VAPOR, TELEOS, PINUP VAPORS, SPACE JAM, MT. BAKER VAPOR и JIMMY THE JUICE MAN.
Количество предшественника аэрозоля, который включен в систему доставки аэрозоля, является таким, что вырабатывающее аэрозоль устройство обладает приемлемыми сенсорными и требуемыми эксплуатационными характеристиками. Например, особенно предпочтительно, чтобы для обеспечения выработки видимого основного аэрозоля было использовано достаточное количество материала, образующего аэрозоль (например, глицерин и/или пропиленгликоль), что во многих отношениях напоминает появление табачного дыма. Количество предшественника аэрозоля внутри вырабатывающей аэрозоль системы может зависеть от факторов, таких как количество затяжек, желаемых на вырабатывающем аэрозоль устройстве. В одном или более вариантах реализации может быть включено примерно 1 мл или более, примерно 2 мл или более, примерно 5 мл или более или примерно 10 мл или более композиции предшественника аэрозоля.
В некоторых примерах, описанных выше, композиция предшественника аэрозоля содержит жидкость на основе глицерина. Однако в других вариантах реализации композиция предшественника аэрозоля может представлять собой жидкость на водной основе. В некоторых вариантах реализации жидкость на водной основе может состоять из более чем приблизительно 80% воды. Например, в некоторых вариантах реализации процент воды в жидкости на водной основе может находиться в диапазоне от приблизительно 90% до приблизительно 93% включительно. В некоторых вариантах реализации жидкость на водной основе может включать в себя до приблизительно 10% пропиленгликоля. Например, в некоторых вариантах реализации процент пропиленгликоля в жидкости на водной основе может находиться в диапазоне от приблизительно 4% до приблизительно 5% включительно. В некоторых вариантах реализации жидкость на водной основе может содержать до приблизительно 10% ароматизатора. Например, в некоторых вариантах реализации процент ароматизатора(ов) жидкости на водной основе может находиться в диапазоне от приблизительно 3% до приблизительно 7% включительно. В некоторых вариантах реализации жидкость на водной основе может содержать до приблизительно 1% никотина. Например, в некоторых вариантах реализации процентное содержание никотина в жидкости на водной основе может находиться в диапазоне от приблизительно 0,1% до приблизительно 0,3% включительно. В некоторых вариантах реализации жидкость на водной основе может содержать до приблизительно 10% циклодекстрина. Например, в некоторых вариантах реализации процентное содержание циклодекстрина в жидкости на водной основе может находиться в диапазоне от приблизительно 3% до 5% включительно. В еще одних вариантах реализации композиция предшественника аэрозоля может представлять собой комбинацию жидкости на основе глицерина и жидкости на водной основе. Например, некоторые варианты реализации могут содержать до приблизительно 50% воды и менее приблизительно 20% глицерина.
Остальные компоненты могут включать одно или более из пропиленгликоля, ароматизаторов, никотина, циклодекстрина и тому подобное. Некоторые примеры жидких композиций на водной основе, которые могут быть пригодны, раскрыты в GB 1817863.2, поданной 1 ноября 2018 года, озаглавленной Aerosolisable Formulation («Состав, выполненный с возможностью аэрозолизации»); GB 1817864.0, поданной 1 ноября 2018 года, озаглавленной Aerosolisable Formulation («Состав, выполненный с возможностью аэрозолизации»); GB 1817867.3, поданной 1 ноября 2018 года, озаглавленной Aerosolisable Formulation («Состав, выполненный с возможностью аэрозолизации»); GB 1817865.7, поданной 1 ноября 2018 года, озаглавленной Aerosolisable Formulation («Состав, выполненный с возможностью аэрозолизации»); GB 1817859.0, поданной 1 ноября 2018 года, озаглавленной Aerosolisable Formulation («Состав, выполненный с возможностью аэрозолизации»); GB 1817866.5, поданной 1 ноября 2018 года, озаглавленной Aerosolisable Formulation («Состав, выполненный с возможностью аэрозолизации»); GB 1817861.6, поданной 1 ноября 2018 года, озаглавленной Gel and Crystalline Powder («Гелевый и кристаллический порошок»); GB 1817862.4, поданной 1 ноября 2018 года, озаглавленной Aerosolisable Formulation («Состав, выполненный с возможностью аэрозолизации»); GB 1817868.1, поданной 1 ноября 2018 года, озаглавленной Aerosolisable Formulation («Состав, выполненный с возможностью аэрозолизации»); и GB 1817860.8, поданной 1 ноября 2018 года, озаглавленной Aerosolisable Formulation («Состав, выполненный с возможностью аэрозолизации»), каждая из которых полностью включена в настоящий документ посредством ссылки.
Как указано выше, в различных вариантах реализации жидкая композиция может включать в себя вкусоароматическое вещество. В некоторых вариантах реализации вкусоароматическое вещество может быть предварительно смешано с жидкостью. В других вариантах реализации вкусоароматическое вещество может быть доставлено отдельно дальше по потоку от атомайзера в качестве основного или вторичного ароматизатора. Еще одни варианты реализации могут сочетать предварительно смешанное вкусоароматическое вещество с расположенным дальше по потоку вкусоароматическим веществом. В настоящей заявке термин "вкусоароматическое вещество" относится к соединениям или компонентам, которые могут быть распылены и доставлены пользователю и которые передают сенсорные ощущения сточки зрения вкуса и/или аромата. Примеры ароматизаторов включают, помимо прочего, ванилин, этилванилин, крем, чай, кофе, фрукты (например, яблоко, вишня, клубника, персик и цитрусовые ароматизаторы, включающие лайм и лимон, манго и другие цитрусовые ароматизаторы), клен, ментол, мята, перечная мята, колосистая мята, грушанка, мускатный орех, гвоздика, лаванда, кардамон, имбирь, мед, анис, шалфей, розмарин, гибискус, шиповник, мате, гайюса, ханибуш, ройбуш, амаретто, мохито, эриодиктион калифорнийский, женьшень, ромашка, куркума, бакопа моньери, гинко билоба, витания снотворная, корица, сандаловое дерево, жасмин, каскаролла, какао, лакрица и ароматизирующие вещества и добавки типа и характера, традиционно используемые для ароматизации сигаретного, сигарного табака и табака для трубок. Другие примеры включают в себя ароматизаторы, полученные из табака Берлей, табака восточной группы, табака трубоогневой сушки или имитирующие их и тому подобное. Кроме того, могут быть использованы сиропы, например, кукурузный сироп с высоким содержанием фруктозы. Примеры полученных из растений композиций, которые могут быть пригодными, описаны в патенте США №9,107,453 и в публикации заявки на патент США №2012/0152265 под авторством Dube и др., раскрытия которых полностью включены в настоящий документ посредством ссылки. Выбор таких дополнительных компонентов варьируется в зависимости от таких факторов, как сенсорные характеристики, которые желательны для курительного изделия, и настоящее раскрытие предназначено для охватывания любых таких дополнительных компонентов, которые являются совершенно очевидными для специалистов в области табака и относящихся к табаку или полученных из табака продуктов. См.: например, Gutcho, Tobacco Flavoring Substances and Methods, Noyes Data Corp.(1972), а также Leffingwell и др., Tobacco Flavoring for Smoking Products (1972), описание которых полностью включено в настоящий документ посредством ссылки. Следует отметить, что ссылка на вкусоароматическое вещество не должна ограничиваться каким-либо одним вкусоароматическим веществом, как описано выше, и фактически может представлять собой комбинацию одного или более вкусоароматических веществ.
Снова со ссылкой на фиг. 2, резервуар 144 для жидкости показанного варианта реализации может сообщаться по текучей среде с (либо непосредственно, либо через один или более дополнительных компонентов) по меньшей мере частью узла 115 распыления. Как будет более подробно описано ниже, в некоторых вариантах реализации резервуар 144 для жидкости может содержать независимый контейнер (например, образованный стенками, по существу непроницаемыми для жидкой композиции), который в некоторых вариантах реализации может быть выполнен с возможностью поворота относительно корпуса устройства доставки аэрозоля (например, кожуха блока управления и/или кожуха блока картриджа). В некоторых вариантах реализации стенки резервуара для жидкости могут быть гибкими и/или складными, тогда как в других вариантах реализации стенки резервуара для жидкости могут быть по существу жесткими. В некоторых вариантах реализации резервуар для жидкости может быть по существу герметичным для предотвращения выхода из него жидкой композиции, за исключением любых конкретных отверстий или каналов, предназначенных специально для прохождения жидкой композиции, например, через один или более элементов для переноса, как иначе описано в настоящем документе.
Электрическое соединение 116 соединяет узел 115 распыления управляющим компонентом 106 и/или батареей 110. В показанном варианте реализации узел 115 распыления соединен с основанием 140 картриджа 104, который в сборе с блоком 102 управления обеспечивает электрическое соединение с управляющим компонентом 106 и/или батареей 110. Как указано выше, узел 115 распыления выполнен с возможностью электрического соединения с батареей 110 и/или управляющим компонентом 106. Таким образом, узел 115 распыления показанного варианта реализации может быть обеспечен питанием с помощью батареи 110 и/или управляющего компонента 106 (например, для того, чтобы вибрировать компонент узла распыления с относительно высокой скоростью). В различных вариантах реализации узел 115 распыления может быть соединен по текучей среде с частью жидкой композиции таким образом, что узел 115 распыления образует аэрозоль из находящейся в контакте жидкой композиции. В различных вариантах реализации узел распыления может быть напрямую соединен по текучей среде с частью жидкой композиции или опосредованно соединен по текучей среде с частью жидкой композиции, например, через элемент для переноса жидкости. В различных вариантах реализации элемент для переноса жидкости может иметь один слой или множество слоев и может быть выполнен из одного материала или множества материалов. В различных вариантах реализации элемент для переноса жидкости может быть любой формы и может быть пористым, полупористым или непористым абсорбирующим/адсорбирующим материалом.
Например, в некоторых вариантах реализации элемент для переноса жидкости может быть изготовлен из волокнистых материалов (например, органического хлопка, ацетил целлюлозы, регенерированной целлюлозной ткани, стекловолокна), полимеров, шелка, частиц, пористой керамики (например, оксида алюминия, диоксида кремния, циркония, SiC, SiN, AIN и тому подобное), пористых металлов, пористого углерода, графита, пористого стекла, спеченых стеклянных шариков, спеченых керамических шариков, капиллярных трубок, пористых полимеров или тому подобное. В некоторых вариантах реализации элемент для переноса жидкости может представлять собой любой материал, который содержит сеть открытых пор (т.е. множество пор, которые связаны между собой так, что текучая среда может протекать из одной поры в другую во множестве направлений через элемент). Поры могут быть нанопорами, микропорами, макропорами или их комбинациями. Как далее описано в настоящем документе, некоторые варианты реализации настоящего раскрытия могут, в частности, относиться к использованию неволокнистых элементов для переноса. Таким образом, волокнистые элементы для переноса могут быть явным образом исключены. В качестве альтернативы, могут быть использованы комбинации волокнистых элементов для переноса и неволокнистых элементов для переноса. В некоторых вариантах реализации элемент для переноса жидкости может представлять собой по существу твердый непористый материал, например, полимер или плотную керамику или металлы, выполненных с возможностью направления жидкости через отверстия или щели, не обязательно полагаясь на капиллярное действие. Такой твердый корпус можно использовать в сочетании с пористой абсорбирующей прокладкой. Абсорбирующая прокладка может быть образована из кремнеземных волокон, органического хлопка, вискозных волокон, ацетилцеллюлозы, регенерированной целлюлозной ткани, высокопористой керамической или металлической сетки и т.д. Некоторые характерные типы подложек, резервуаров или других компонентов для поддержки предшественника аэрозоля описаны в патенте США №8,528,569 под авторством Newton, в публикациях заявок на патент США №2014/0261487 под авторством Chapman и др., №2014/0059780 под авторством Davis и др., и в публикации заявки на патент США №2015/0216232 под авторством Bless и др., которые полностью включены в настоящий документ посредством ссылки. Также различные впитывающие материалы, а также конструкция и работа данных впитывающих материалов в определенных типах электронных сигарет приведены в патенте США №8,910,640 под авторством Sears и др., который полностью включен в настоящий документ посредством ссылки. В некоторых вариантах реализации элемент для переноса жидкости может быть частично или полностью образован из пористого монолита, такого как пористая керамика, пористое стекло или тому подобное. Примеры монолитных материалов, подходящих для использования в соответствии с вариантами реализации настоящего раскрытия, описаны, например, в публикации заявки на патент США №2017/0188626 под авторством Davis и др. и в публикации заявки на патент США №2014/0123989 под авторством LaMothe, раскрытия которых полностью включены в настоящий документ посредством ссылки. В некоторых вариантах реализации пористый монолит может образовывать по существу твердый фитиль.
В различных вариантах реализации конец элемента для переноса жидкости может быть выполнен с возможностью размещения вблизи сетчатой пластины и между сетчатой пластиной и жидкой композицией в резервуаре таким образом, что элемент для переноса жидкости действует как вторичный резервуар, который абсорбирует или адсорбирует жидкость из резервуара таким образом, что сетчатая пластина находится в контакте с жидкой композицией, даже если в резервуаре больше нет жидкости. Таким образом, элемент для переноса жидкости выполнен с возможностью облегчения контакта между жидкой композицией и узлом распыления.
В некоторых вариантах реализации жидкая композиция может пропускаться через компонент узла распыления, что приводит к образованию множества частиц аэрозоля. Аналогично, в других вариантах реализации вибрация компонента узла распыления может создавать ультразвуковые волны внутри жидкой композиции и/или поверхностные акустические волны в жидкой композиции, которые приводят к образованию аэрозоля на поверхности жидкой композиции. Как будет более подробно описано ниже, в некоторых вариантах реализации жидкая композиция может быть нанесена и/или перенесена на компонент узла распыления для создания аэрозоля.
В показанном варианте реализации кожух 101 блока управления включает в себя воздухозаборник 118, который может содержать отверстие в кожухе вблизи элемента 124 сопряжения, обеспечивающее прохождение воздуха из окружающей среды в кожухе 101 блока управления, где он затем проходит через полость 125 элемента 124 сопряжения, и, в конечном итоге, в узел 115 распыления или вокруг него, где он может быть смешан с испаряемой композицией предшественника аэрозоля, чтобы содержать аэрозоль, который доставляется пользователю. Следует отметить, что в других вариантах реализации воздухозаборник 118 не ограничен нахождением на кожухе 101 блока управления или рядом с ним. Например, в некоторых вариантах реализации воздухозаборник может быть образован через кожух 103 картриджа (например, таким образом, что он не входит в блок 102 управления) или какую-либо другую часть устройства 100 доставки аэрозоля. В показанном варианте реализации мундштучная часть, которая включает в себя отверстие 128, может находиться в кожухе 103 картриджа (например, на мундштучном конце 104 картриджа), чтобы обеспечить выход образованного аэрозоля из картриджа 104, например, для доставки пользователю, осуществляющему затяжку на мундштучном конце картриджа 104.
В различных вариантах реализации картридж 104 также может включать в себя по меньшей мере один электронный компонент 150, который может содержать интегральную схему, компонент памяти, датчик или тому подобное, хотя такой компонент не обязательно должен быть включен. В тех вариантах реализации изобретения, которые включают в себя такой компонент, электронный компонент 150 может быть выполнен с возможностью связи с управляющим компонентом 106 и/или с внешним устройством посредством проводных или беспроводных средств. В различных вариантах реализации электронный компонент 150 может быть расположен в любом месте в картридже 104 или его основании 140. Некоторые примеры электронных/управляющих компонентов, которые могут быть применимы к настоящему раскрытию, описаны в публикации заявки на патент США №2019/0014819 под авторством Sur, которая полностью включена в настоящий документ посредством ссылки. Хотя в показанном варианте реализации управляющий компонент 106 и датчик 108 расхода показаны отдельно, следует отметить, что в некоторых вариантах реализации управляющий компонент и датчик расхода могут быть скомбинированы в виде электронной монтажной платы с датчиком потока воздуха, прикрепленным непосредственно к ней. В некоторых вариантах реализации датчик потока воздуха может содержать свою собственную монтажную плату или другой основной элемент, к которому он может быть прикреплен. В некоторых вариантах реализации может быть использована гибкая монтажная плата. Гибкая монтажная плата может быть выполнена в различных формах, включая по существу трубчатые формы. Конфигурации печатной монтажной платы и датчика давления, например, описаны в публикации заявки на патент США №2015/0245658 под авторством Worm и др., раскрытие которой включено в настоящий документ посредством ссылки. Дополнительные типы чувствительных и обнаруживающих механизмов, их структуры и конфигурация, их компоненты и общие способы их работы описаны в патенте США №5,261,424 под авторством Sprinkel, Jr., в патенте США №5,372,148 под авторством McCafferty и др., и в РСТ №WO 2010/003480 под авторством Flick, которые полностью включены в настоящий документ посредством ссылки.
В некоторых вариантах реализации, когда пользователь осуществляет затяжку на изделии 100, воздушный поток может быть обнаружен датчиком 108, и может быть активирован узел 115 распыления, который может испарять жидкую композицию. Как указано выше, в некоторых вариантах реализации осуществление затяжки на мундштучном конце изделия 100 вызывает поступление воздуха из окружающей среды в воздухозаборник 118 и проходит через полость 125 в элементе 124 сопряжения и основании 140. В картридже 104 втягиваемый воздух смешивается с образованным паром с образованием аэрозоля. Аэрозоль уносится, отсасывается или иным способом отводится от узла 115 распыления и от мундштучного отверстия 128 на мундштучном конце изделия 100. Как отмечено, в других вариантах реализации, в отсутствие датчика воздушного потока узел 115 распыления может быть активирован вручную, например, посредством нажимной кнопки (не показана). Кроме того, в некоторых вариантах реализации забор воздуха может происходить через картридж или между картриджем и блоком управления. Следует отметить, что в некоторых вариантах реализации могут быть предусмотрены один или более компонентов между узлом распыления и отверстием в мундштучном конце изделия. Например, в показанном варианте реализации нагревательный компонент 147 расположен ниже по потоку от узла 115 распыления. В различных вариантах реализации нагревательный компонент может содержать любое устройство, выполненное с возможностью повышения температуры образующегося аэрозоля, включая, например, один или более нагревательных компонентов в виде змеевика, керамические нагревательные компоненты и тому подобное.
В некоторых вариантах реализации один или более элементов ввода могут быть включены в устройство доставки аэрозоля (и могут заменять или дополнять датчик воздушного потока, датчик давления или ручную кнопку). В различных вариантах реализации для обеспечения пользователю возможности управлять функциями устройства и/или для вывода информации пользователю может быть включен элемент ввода данных. Любой компонент или комбинация компонентов могут использоваться в качестве ввода данных для управления функцией устройства. Например, могут быть использованы одна или более нажимных кнопок, как описано в публикации заявки на патент США №2015/0245658 под авторством Worm и др., которая полностью включена в настоящий документ посредством ссылки. Аналогично, может быть использован сенсорный экран, как описано в заявке на патент США №14/643,626, поданной 10 марта 2015 года под авторством Sears и др., которая полностью включена в настоящий документ посредством ссылки. В качестве дополнительного примера компоненты, выполненные с возможностью распознавания жестов на основе заданных движений устройства доставки аэрозоля, могут использоваться в качестве устройства ввода. См. публикацию заявки на патент США №2016/0158782 под авторством Henry и др., которая полностью включена в настоящий документ посредством ссылки. В качестве еще одного примера на устройстве доставки аэрозоля может быть реализован емкостный датчик, чтобы обеспечить пользователю возможность осуществлять ввод данных, например, касаясь поверхности устройства, на котором реализован емкостной датчик.
В некоторых вариантах реализации элемент ввода данных может содержать компьютер или вычислительное устройство, такое как смартфон или планшет.В частности, устройство доставки аэрозоля может быть соединено с компьютером или другим устройством с помощью проводов, например, путем использования шнура USB или аналогичного протокола. Устройство доставки аэрозоля также может осуществлять связь с компьютером или другим устройством, действующим в качестве устройства ввода данных, посредством беспроводной связи. См. например, системы и способы управления устройством посредством запроса на считывание, как описано в публикации заявки на патент США №2016/0007561 под авторством Ampolini и др., раскрытие которой полностью включено в настоящий документ посредством ссылки. В таких вариантах реализации приложение или другая компьютерная программа могут быть использованы в сочетании с компьютером или другим вычислительным устройством для ввода команд управления в устройство доставки аэрозоля, причем такие команды управления включают, например, способность образовывать аэрозоль определенного состава путем выбор содержания никотина и/или содержания дополнительных ароматизаторов, подлежащих включению.
Другие признаки, средства управления или компоненты, которые могут содержаться в системах доставки аэрозоля согласно настоящему раскрытию, описаны в патенте США №5,967,148 под авторством Harris и др., в патенте США №5,934,289 под авторством Watkins и др., в патенте США №5,954,979 под авторством Counts и др., в патенте США №6,040,560 под авторством Fleischhauer и др., в патенте США №8,365,742 под авторством Hon, в патенте США №8,402,976 под авторством Fernando и др., в публикации заявки на патент США №2010/0163063 под авторством Fernando и др., в публикации заявки на патент США №2013/0192623 под авторством Tucker и др., в публикации заявки на патент США №2013/0298905 под авторством Leven и др., в публикации заявки на патент США №2013/0180553 под авторством Kim и др., в публикации заявки на патент США №2014/0000638 под авторством Sebastian и др., в публикации заявки на патент США №2014/0261495 под авторством Novak и др., и в публикации заявки на патент США №2014/0261408 под авторством DePiano и др., которые полностью включены в настоящий документ посредством ссылки.
В различных вариантах реализации узел распыления может содержать множество различных компонентов или устройств, выполненных с возможностью образования аэрозоля из жидкой композиции. Например, в некоторых вариантах реализации узел распыления может содержать узел струйного небулайзера, который может быть выполнен с возможностью использования сжатого воздуха для получения аэрозоля. В других вариантах реализации узел распыления может содержать ультразвуковой узел, который может быть выполнен с возможностью использования образования ультразвуковых волн внутри жидкой композиции для образования аэрозоля. В других вариантах реализации изобретения узел распыления может содержать узел вибрационной сетки, который может содержать пьезоэлектрический материал (например, пьезоэлектрический керамический материал), который может быть прикреплен и/или по существу окружать сетчатую пластину (например, перфорированную пластину), которая вибрирует внутри жидкой композиции или вблизи поверхности жидкой композиции для получения аэрозоля. В других вариантах реализации узел распыления может содержать узел поверхностной акустической волны (ПАВ) или узел волны Роли, который может использовать характеристики поверхностной волны для образования аэрозоля на поверхности жидкой композиции. Следует отметить, что для целей настоящей заявки ультразвуковой узел может представлять собой любой узел, выполненный с возможностью создания ультразвуковых волн внутри жидкой композиции. В некоторых вариантах реализации, например, узел вибрационной сетки также может работать в качестве ультразвукового узла.
Пример узла распыления одного из вариантов реализации показан на фиг. 3. В частности, на фиг. 3 показан узел 215 распыления, который содержит пьезоэлектрическое кольцо 217, прикрепленное к сетчатой пластине 219 и по существу окружающее ее. В некоторых вариантах реализации могут быть включены дополнительные компоненты. Например, в некоторых вариантах реализации может быть включен опорный компонент, который расположен на стороне сетчатой пластины напротив вибрационного компонента (например, таким образом, что сетчатая пластина зажата между опорным компонентом и вибрационным компонентом). Хотя возможны другие конфигурации, в некоторых вариантах реализации опорный компонент может содержать опорное кольцо. В различных вариантах реализации опорный компонент может быть выполнен из любого подходящего материала, в том числе, без ограничения, из полимерных, металлических и/или керамических материалов. Таким образом, в некоторых вариантах реализации опорный компонент может увеличивать долговечность сетчатой пластины. В некоторых вариантах реализации опорный компонент может быть заменяемым, тогда как в других вариантах реализации опорный компонент может быть прикреплен к сетчатой пластине и/или вибрационному компоненту. В некоторых вариантах реализации может использоваться вспомогательный компонент, расположенный между сетчатой пластиной и вибрационным компонентом. Хотя возможны другие конфигурации, в некоторых вариантах реализации вспомогательный компонент может содержать вспомогательное кольцо. В различных вариантах реализации вспомогательный компонент может быть выполнен из любого подходящего материала, в том числе, без ограничения, из полимерных, металлических и/или керамических материалов. Таким образом, вспомогательный компонент может способствовать межфазному контакту компонентов. В некоторых вариантах реализации вспомогательный компонент может быть заменяемым, тогда как в других вариантах реализации вспомогательный компонент может быть прикреплен к сетчатой пластине и/или вибрационному компоненту.
В различных вариантах реализации вибрационный компонент и сетчатая пластина могут быть постоянно прикреплены друг к другу, например, путем скрепления компонентов вместе с помощью клея, такого как, например, эпоксидный или другой клей, или с помощью ультразвуковой сварки, механических крепежных элементов и тому подобное. Следует отметить, что хотя показанный вариант реализации описывает вибрационный компонент в форме пьезоэлектрического кольца, в других вариантах реализации вибрационный компонент не должен ограничиваться объектом в форме кольца. Например, в некоторых вариантах реализации пьезоэлектрический компонент может иметь прямоугольную, овальную, шестиугольную, треугольную и правильную или неправильную форму многоугольника. В различных вариантах реализации сетчатая пластина может иметь множество различных конфигураций. Например, в некоторых вариантах реализации сетчатая пластина может иметь по существу плоский профиль. В других вариантах реализации сетчатая пластина может иметь по существу куполообразную форму, которая может быть вогнутой или выпуклой по отношению к жидкой композиции. В других вариантах реализации сетчатая пластина может содержать по существу плоскую часть и куполообразную часть. В различных вариантах реализации сетчатая пластина может быть выполнена из множества различных материалов. В некоторых вариантах реализации сетчатая пластина может быть выполнена из металлического материала, такого как, без ограничения, нержавеющая сталь, палладий-никель или титан. В других вариантах реализации сетчатая пластина может быть выполнена из полимерного материала, такого как, например, полиимидный полимер. В еще одних других вариантах реализации сетчатая пластина может быть изготовлена из комбинации материалов.
В различных вариантах реализации конструкция узла распыления может варьироваться. Например, на фиг. 4А-4F показаны приведенные для примера варианты реализации различных узлов распыления. В частности, на фиг. 4А показан узел распыления, содержащий пьезоэлектрическое кольцо 217А, прикрепленное к сетчатой пластине 219А и по существу окружающее ее. На фиг. 4 В показан узел распыления, содержащий сетчатую пластину 219А, расположенную между двумя частями пьезоэлектрического кольца 217А. На фиг. 4С показан узел распыления, содержащий пьезоэлектрическое кольцо 217С, прикрепленное к сетчатой пластине 219С и по существу окружающее ее, при этом по меньшей мере часть сетчатой пластины 219С является изогнутой. На фиг. 4D показан узел распыления, содержащий сетчатую пластину 219D, расположенную между двумя частями пьезоэлектрического кольца 217D, в котором по меньшей мере часть сетчатой пластины 219D является изогнутой. На фиг. 4Е показан узел распыления, содержащий пьезоэлектрическое кольцо 217Е, прикрепленное к одной стороне сетчатой пластины 219Е и по существу окружающее ее, при этом другая сторона сетчатой пластины 219Е содержит металлическое кольцо 221Е, по существу окружающее и прикрепленное к ней. На фиг. 4F показан узел распыления, содержащий сетчатую пластину 219F, одна сторона которой включает в себя металлическое кольцо 221 F, по существу окружающее и прикрепленное к ней, причем сетчатая пластина 219F и металлическое кольцо 221F расположены между двумя частями пьезоэлектрического кольца 217F.
Снова со ссылкой на фиг. 3, сетчатая пластина 219 включает в себя множество перфорационных отверстий. В некоторых вариантах реализации перфорационные отверстия могут быть образованы круглыми отверстиями в поверхностях пластины. В других вариантах реализации перфорационные отверстия могут быть образованы некруглыми отверстиями в поверхностях пластины, такими как, например, овальные, прямоугольные, треугольные, правильные или нерегулярные многоугольные отверстия. В различных вариантах реализации перфорационные отверстия могут быть созданы с использованием множества различных способов, в том числе, без ограничения, с помощью лазера (например, фемтосекундного лазера) или посредством электроосаждения (например, литографии) или посредством использования ионных или электронных пучков с высокой или низкой энергией. В различных вариантах реализации формы, образованные через пластину перфорационными отверстиями, могут варьироваться. Например, в некоторых вариантах реализации формы, образованные через пластину перфорационными отверстиями, могут быть по существу цилиндрическими. В других вариантах реализации формы, образованные через пластину перфорационными отверстиями, могут быть по существу коническими (например, иметь усеченную коническую форму, образующую меньшие отверстия на одной поверхности пластины и большие отверстия на противоположной поверхности пластины). В других вариантах реализации формы, образованные через пластину перфорационными отверстиями, могут быть тетрагональными или пирамидальными. Считается, что в некоторых вариантах реализации по существу конические формы могут увеличивать производительность сетки при атомизировании жидкой композиции. Хотя может использоваться любая ориентация сетчатой пластины, в некоторых вариантах реализации с перфорационными отверстиями, образующими по существу конические формы через пластину, большие отверстия могут быть расположены вблизи поверхности жидкой композиции, а меньшие отверстия могут образовывать область выхода аэрозоля. В некоторых вариантах реализации с перфорациями, образующими по существу конические формы, меньшие отверстия могут иметь размер в диапазоне от приблизительно 1 микрона до приблизительно 10 микрон включительно со средним размером от приблизительно 2 микрон до приблизительно 5 микрон. В других вариантах реализации меньшие отверстия могут иметь размер в диапазоне от приблизительно нескольких сотен нанометров до приблизительно 4 микрон, со средним размером от приблизительно 2 микрон до приблизительно 3,1 микрон. В других вариантах реализации меньшие отверстия могут иметь размер в диапазоне от приблизительно нескольких сотен нанометров до приблизительно 2 микрон со средним размером приблизительно 1 микрон. В некоторых вариантах реализации большие отверстия могут иметь размер в диапазоне от приблизительно 10 микрон до приблизительно 60 микрон включительно со средним размером от приблизительно 20 микрон до приблизительно 30 микрон. В других вариантах реализации большие отверстия могут иметь размер в диапазоне от приблизительно 5 микрон до приблизительно 20 микрон включительно со средним размером приблизительно 10 микрон. В некоторых вариантах реализации размер перфорационных отверстий может быть по существу равномерным по всей перфорированной части пластины; однако в других вариантах реализации размер перфорационных отверстий может варьироваться. Таким образом, образовавшийся аэрозоль может иметь аэрозольные капли разного размера. Например, в некоторых вариантах реализации перфорационные отверстия могут быть больше в одной части пластины и меньше в другой части пластины. Такие части могут содержать, например, центр пластины и периферию пластины или чередующиеся кольца, которые проходят радиально от центра пластины.
В различных вариантах реализации сетчатая пластина может иметь любое количество перфорационных отверстий. В некоторых вариантах реализации, например, количество перфорационных отверстий в сетчатой пластине может находиться в диапазоне от приблизительно 200 до приблизительно 6000 включительно, при этом среднее количество перфорационных отверстий составляет от приблизительно 1100 до приблизительно 2500. В других вариантах реализации количество перфорационных отверстий в сетчатой пластине может находиться в диапазоне от приблизительно 400 до приблизительно 1000 включительно. В различных вариантах реализации толщина пьезоэлектрического кольца и толщина сетчатой пластины может варьироваться. Например, в некоторых вариантах реализации толщина сетчатой пластины может находиться в диапазоне от нескольких микрон до нескольких миллиметров. В различных вариантах реализации общий диаметр сетчатой пластины может варьироваться. Например, в некоторых вариантах реализации общий диаметр сетчатой пластины может находиться в диапазоне от приблизительно нескольких миллиметров до приблизительно 30 миллиметров включительно. В некоторых вариантах реализации наружный диаметр пьезоэлектрического кольца может быть больше, чем общий диаметр сетчатой пластины. В других вариантах реализации наружный диаметр может иметь по существу тот же размер, что и общий диаметр сетчатой пластины. В различных вариантах реализации диаметр перфорированной области может быть меньше, чем общий диаметр сетчатой пластины. Например, в некоторых вариантах реализации диаметр перфорированной области может находиться в диапазоне от приблизительно 1 миллиметра до приблизительно 20 миллиметров включительно, в среднем от приблизительно 4 миллиметров до приблизительно 12 миллиметров. В некоторых вариантах реализации внутренний диаметр пьезоэлектрического кольца может быть больше диаметра перфорированной области сетчатой пластины. В других вариантах реализации внутренний диаметр пьезоэлектрического кольца может быть по существу таким же или меньше диаметра перфорированной области сетчатой пластины. В некоторых вариантах реализации толщина пьезоэлектрического кольца может находиться в диапазоне от нескольких сотен микрон до десятков миллиметров включительно. Например, в некоторых вариантах реализации толщина пьезоэлектрического кольца может быть меньше 1 миллиметра.
В различных вариантах реализации пьезоэлектрическое кольцо может быть выполнено из пьезокерамического материала. В целом, пьезокерамические материалы обладают пьезоэлектрическими свойствами (например, сегнетоэлектрическими свойствами), при этом они выполнены с возможностью изменения формы в малой степени (например, 1-2 мкм) при воздействии электрического раздражителя. Это происходит из-за сдвига кристаллической структуры пьезокерамических материалов (например, от орторомбической к кубической, или гексагональной к кубической и тому подобное). Что касается пьезокерамического кольца, такое изменение формы приводит к внутренней деформации и, следовательно, усадке диска, что приводит к изгибу диска из-за его жесткой конструкции. Поскольку кольцо прикреплено к сетчатой пластине, изгиб кольца переносится на материал сетки. При отключении электрического тока от пьезоэлектрического кольца кольцо и сетчатая пластина возвращаются в исходную форму и положение. Таким образом, непрерывное изменение формы и положения приведет к колебательному движению, которое может использоваться в качестве источника вибрации. В различных вариантах реализации частота пьезоэлектрического кольца может находиться в диапазоне от нескольких Гц до нескольких МГц. Например, в некоторых вариантах реализации частота пьезоэлектрического кольца находится в диапазоне от приблизительно 50 кГц до приблизительно 150 кГц включительно, при этом среднее значение в одном варианте реализации составляет приблизительно 110 кГц, а в другом варианте реализации составляет приблизительно 113 кГц, а в другом варианте реализации составляет приблизительно 117 кГц, в другом варианте реализации составляет приблизительно 130 кГц, в другом варианте реализации составляет приблизительно 150 кГц, в другом варианте реализации составляет приблизительно 170 кГц, а в другом варианте реализации составляет приблизительно 250 кГц. В других вариантах реализации частота пьезоэлектрического кольца находится в диапазоне от приблизительно 1 МГц до приблизительно 5 МГц включительно со средним значением от приблизительно 3 МГц до приблизительно 3,5 МГц.
В различных вариантах реализации настоящего раскрытия возможны различные пьезоэлектрические материалы, включая натуральные или синтетические материалы. Некоторые неограничивающие примеры натуральных пьезоэлектрических материалов включают, например, кварц, берлинит (AIPO4), сахарозу, соль Рошеля, топаз, минералы турмалиновой группы, титанат свинца (PbTiO3) и коллаген. Некоторые неограничивающие примеры синтетических материалов включают в себя, например, (La3Ga5SiO14), фосфат галлия, ортофосфат галлия (GaPC4), ниобат лития (LiNbO3), танталат лития (LiTaO3), AIN, ZnO, титанат бария (BaTiO3), цирконат-титанат свинца (Pb[ZrxTi1-x]O3) (также известный как PZT), ниобат калия (KNbO3), вольфрамат натрия (Na2WO3), Ba2NaNb5O5, Pb2KNb5O15, оксид цинка (ZnO), ниобат калия натрия (K,Na)NbO3) (также известный как NKN), феррит висмута (BiFeO3), ниобат натрия NaNbO3, титанат бария (BaTiO3), титанат висмута Bi4Ti3O12, титанат натрия и титанат висмута натрия NaBi(TiO3)2. В других вариантах реализации могут быть использованы полимеры, обладающие пьезоэлектрическими характеристиками, в том числе, без ограничения, поливинилиденфторид (ПВДФ).
В различных вариантах реализации сетчатая пластина 219 узла 215 распыления может контактировать по меньшей мере с частью жидкой композиции и/или может находиться вблизи по меньшей мере части жидкой композиции и/или может принимать (например, через механизм доставки) по меньшей мере часть жидкой композиции. Таким образом, получаемая вибрация пластины образует аэрозоль из находящейся в контакте жидкой композиции. В частности, жидкая композиция пропускается через множество перфорационных отверстий, что приводит к образованию множества частиц аэрозоля. Аналогично, в других вариантах реализации, таких как, например, варианты реализации, в которых сетчатая пластина погружена в жидкую композицию, вибрация пластины создает ультразвуковые волны внутри жидкой композиции, которые приводят к образованию аэрозоля на поверхности жидкой композиции. Как будет более подробно описано ниже, в других вариантах реализации жидкая композиция может быть нанесена и/или перенесена в узел распыления для создания аэрозоля.
Другой пример узла распыления одного варианта реализации показан на фиг. 5. В частности, на фиг. 5 показан узел 315 распыления, который содержит пьезоэлектрическое кольцо 317, прикрепленное к сетчатой пластине 319 и по существу окружающее ее. Как показано на чертеже, узел 315 распыления расположен вблизи одного конца резервуара 344, содержащего жидкую композицию 345. Сетчатая пластина 319 показанного варианта реализации содержит две части, наружную часть 319А, которая является по существу плоской, и внутреннюю часть 319 В, которая является куполообразной. В показанном варианте реализации внутренний куполообразный участок 319 В сетчатой пластины 319 выполнен с возможностью взаимодействия с жидкой композицией 345 и имеет выпуклую конфигурацию по отношению к резервуару 344 (и жидкой композиции 345). В показанном варианте реализации сетчатая пластина 319 включает в себя множество перфорационных отверстий 360, которые имеют по существу коническую форму. В частности, множество перфорационных отверстий 360 включают в себя больший конец 360А, выполненный с возможностью расположения вблизи места сопряжения с жидкой композицией 345, и меньший конец 360 В, через который проходит образованный аэрозоль.
В различных вариантах реализации предпочтительным является облегчение контакта (например, поддержание или стимулирование контакта) между жидкой композицией и узлом распыления. В соответствии с этими линиями на фиг. 6 показан схематичный вид сбоку части резервуара 444, содержащего жидкую композицию 445, и узла 415 распыления, выполненного с возможностью образования аэрозоля из жидкой композиции согласно приведенному для примера варианту реализации настоящего раскрытия, а на фиг. 7 показан схематичный вид в перспективе части резервуара 444, содержащего узел 415 распыления (причем жидкая композиция была удалена для ясности иллюстрации). В показанном варианте реализации резервуар 444 имеет по существу полую сферическую форму; однако в других вариантах реализации возможны другие формы, в том числе, например, по существу полая цилиндрическая форма, по существу полая призматическая форма, по существу полая кубовидная форма или любая другая форма, выполненная с возможностью содержать жидкую композицию. Независимо от формы резервуара, в различных вариантах реализации резервуар может быть расположен в различных положениях внутри кожуха устройства доставки аэрозоля.
В некоторых вариантах реализации резервуар может быть изготовлен из полимерного материала, который в дополнительных вариантах реализации изобретения может быть по меньшей мере частично прозрачным или полупрозрачным. В некоторых вариантах реализации такие материалы могут включать, без ограничения, поликарбонат, акрил, полиэтилентерефталат (ПЭТ), аморфный сополиэфир (ПЭТГ), поливинилхлорид (ПВХ), жидкий силиконовый каучук (ЛСР), циклические олефиновые сополимеры, полиэтилен (ПЭ), иономерную смолу, полипропилен (ПП), фторированный этиленпропилен (ФЭП), стирол метил мета крилат (СММА), стиролакрилонитрильную смолу (САН), полистирол, акрилонитрилбутадиенстирол (АБС) и их комбинации. В других вариантах реализации резервуар может быть изготовлен из другого материала, который может быть по меньшей мере частично прозрачным или полупрозрачным. Такие материалы могут включать, например, стекло или керамические материалы.
В показанном варианте реализации резервуар 444 содержит отверстие 446 вблизи его верхнего конца. В различных вариантах реализации отверстие 446 может быть использовано для заполнения резервуара 444 жидкой композицией 445. В показанном варианте реализации отверстие 446 может быть закрыто крышкой 448 резервуара, которая в некоторых вариантах реализации может включать в себя множество отверстий и/или может быть по существу газопроницаемой, чтобы позволить образованному аэрозолю выйти из резервуара. Хотя в других вариантах реализации узел распыления может быть расположен в других местоположениях внутри резервуара, узел 415 распыления показанного узла расположен напротив отверстия 446 резервуара 444 вблизи его дна. В показанном варианте реализации резервуар 444 также содержит электрическое соединение 416, которое проходит к узлу 415 распыления и электрически соединяет (либо непосредственно, либо опосредованно через один или более дополнительных компонентов) узел 415 распыления с управляющим компонентом и/или батареей. В различных вариантах реализации электрическое соединение 416 может проходить внутри и/или снаружи резервуара 444.
В различных вариантах реализации резервуар согласно настоящему раскрытию может быть выполнен с возможностью свободного или иного поворота, например, посредством активного управления, относительно положения устройства доставки аэрозоля. Как показано на чертежах, резервуар 444 показанного варианта реализации выполнен с возможностью поворота вокруг одной оси (оси 450) посредством пары элементов 452 поворота, которые прикреплены к устройству доставки аэрозоля (не показаны). В различных вариантах реализации элементы 452 поворота могут быть прикреплены к кожуху картриджа, или к кожуху блока управления, или к любому другому компоненту устройства доставки аэрозоля, который позволяет резервуару поворачиваться относительно него. В различных вариантах реализации элементы поворота могут содержать множество различных компонентов, выполненных с возможностью поворота резервуара относительно устройства доставки аэрозоля, в том числе, например, несущие элементы, штифты, выполненные с возможностью поворота в соответствующих фиксаторах или отверстиях и тому подобное. В некоторых вариантах реализации элементы 452 поворота могут способствовать электрическому соединению между электрическим соединением 416 и батареей и/или управляющим компонентом.
В различных вариантах реализации поворот резервуара 444 показанного варианта реализации выполнен с возможностью облегчения контакта между жидкой композицией 445 и узлом 415 распыления, независимо от положения устройства доставки аэрозоля. Для способствования контакту между жидкой композицией 445 и узлом 415 распыления показанного варианта реализации нижний конец резервуара 444 (например, часть резервуара 444 вблизи узла 415 распыления) показанного варианта реализации утяжелен относительно верхнего конца. В различных вариантах реализации утяжеление резервуара может быть выполнено множеством различных способов. Например, в некоторых вариантах реализации жидкая композиция сама по себе может обеспечивать достаточный вес для обеспечения возможности поворота резервуара относительно устройства доставки аэрозоля. В других вариантах реализации узел распыления может обеспечивать достаточный вес для обеспечения возможности поворота резервуара относительно устройства доставки аэрозоля. В других вариантах реализации вес может быть добавлен к резервуару вблизи узла распыления, чтобы обеспечить возможность поворота резервуара относительно устройства доставки аэрозоля. В еще одних вариантах реализации изобретения сам резервуар может быть выполнен (например, посредством обеспечения дополнительного материала вблизи узла распыления) с возможностью обеспечения достаточного веса для обеспечения возможности поворота резервуара относительно устройства доставки аэрозоля. В некоторых вариантах реализации резервуар может быть выполнен с возможностью активного поворота относительно устройства доставки аэрозоля. Например, в некоторых вариантах реализации резервуар может быть активно повернут относительно положения устройства доставки аэрозоля с использованием, например, электромагнитных средств. Такие варианты реализации могут включать в себя резервуар, который выполнен с возможностью поворота внутри другой части (например, по существу сферический резервуар, выполненный с возможностью поворота внутри другой по существу сферической части) в присутствии гидравлической текучей среды.
Некоторые дополнительные примеры конфигураций резервуаров показаны на фиг. 8А-8С, которые иллюстрируют последовательность верхних схематических видов частей резервуаров и узлов распыления различных устройств доставки аэрозоля согласно приведенным для примера вариантам реализации настоящего раскрытия. В частности, на фиг. 8А показан по существу цилиндрический резервуар 544 (содержащий узел 515 распыления, расположенный вблизи его нижнего конца), выполненный с возможностью поворота вокруг оси 550 посредством элементов 552 поворота, хотя в других вариантах реализации резервуар может иметь любую форму. На фиг. 8В показан по существу кубовидный резервуар 644 (который содержит узел 615 распыления, расположенный вблизи его нижнего конца), выполненный с возможностью поворота вокруг оси 650 посредством элементов 652 поворота, хотя в других вариантах реализации резервуар может иметь любую форму. И на фиг. 8С показано устройство 700 доставки аэрозоля по существу овальной формы, имеющее по существу цилиндрический резервуар 744 (который содержит узел 715 распыления, расположенный вблизи его нижнего конца), выполненный с возможностью поворота вокруг оси 750 через элементы 752 поворота. На фиг. 8С резервуар 744 расположен вблизи стороны устройства 700 доставки аэрозоля, ближайшей к отверстию 728 в устройстве доставки аэрозоля, через которое доставляется аэрозоль пользователю. Формируя устройство доставки аэрозоля как таковое и располагая отверстие 728 мундштучной части в этом месте, резервуар 744 изображенного варианта реализации может способствовать контакту между жидкой композицией в резервуаре 744 и узлом 715 распыления независимо от положения устройства доставки аэрозоля и посредством поворота резервуара 744 вокруг оси 750.
Следует отметить, что хотя в некоторых вариантах реализации устройство доставки аэрозоля согласно настоящему раскрытию может содержать отдельные компоненты картриджа и блока управления, причем резервуар может быть или не может быть многоразовым, в других вариантах реализации устройство доставки аэрозоля согласно настоящему изобретению может содержать единый корпус, причем резервуар может быть или не может быть многоразовым. Например, на фиг. 9 показано устройство доставки аэрозоля согласно другому приведенному для примера варианту реализации настоящего раскрытия. В частности, на фиг. 9 показан схематичный вид в перспективе устройства 800 доставки аэрозоля. Как показано на чертеже, устройство 800 доставки аэрозоля не включает в себя отдельный картридж и блоки управления, а, скорее, эти компоненты объединены в единый корпус, имеющий общий кожух 805. Как показано на чертеже, кожух 805 включает в себя мундштучную часть, имеющую отверстие 828. Устройство 800 доставки аэрозоля показанного варианта реализации также включает в себя резервуар 844, имеющий по существу сферическую форму. В показанном варианте реализации резервуар 844 включает в себя отверстие 846 вблизи его верхнего конца. В различных вариантах реализации отверстие 846 может быть использовано для заполнения резервуара 844 жидкой композицией. В показанном варианте реализации отверстие 846 может быть закрыто крышкой 848 резервуара. Хотя в других вариантах реализации узел распыления может быть расположен в других местоположениях внутри резервуара, узел 815 распыления показанного узла расположен напротив отверстия 846 резервуара 844 вблизи его нижней части. В показанном варианте реализации резервуар 844 также включает в себя электрическое соединение (не показано), которое соединяет узел 815 распыления (либо непосредственно, либо опосредованно через один или более дополнительных компонентов) с управляющим компонентом и/или батареей. В различных вариантах реализации электрическое соединение может проходить внутри и/или снаружи резервуара 844. В некоторых вариантах реализации элементы 852 поворота могут способствовать электрическому соединению между узлом 815 распыления и батареей и/или управляющим компонентом.
В различных вариантах реализации резервуар согласно настоящему изобретению может быть выполнен с возможностью свободного или иного поворота, например, посредством активного управления, относительно положения устройства доставки аэрозоля. Как показано на чертежах, резервуар 844 показанного варианта реализации выполнен с возможностью поворота вокруг одной оси (оси 850) посредством пары элементов 852 поворота, которые прикреплены к устройству 800 доставки аэрозоля. В различных вариантах реализации элементы 852 поворота могут быть прикреплены к кожуху 805 или любому компоненту устройства доставки аэрозоля, что позволит резервуару поворачиваться относительно него. В различных вариантах реализации элементы поворота могут содержать множество различных компонентов, выполненных с возможностью поворота резервуара относительно устройства доставки аэрозоля, в том числе, например, несущие элементы, штифты, выполненные с возможностью поворота в соответствующих фиксаторах или отверстиях и тому подобное.
В различных вариантах реализации поворот резервуара 844 показанного варианта реализации выполнен с возможностью способствования контакту между жидкой композицией и узлом 815 распыления, независимо от положения устройства доставки аэрозоля. Для способствования контакту между жидкой композицией и узлом 815 распыления показанного варианта реализации, нижний конец резервуара 844 (например, часть резервуара 844 вблизи узла 815 распыления) показанного варианта реализации утяжелен относительно верхнего конца. В различных вариантах реализации утяжеление резервуара может быть выполнено множеством различных способов. Например, в некоторых вариантах реализации жидкая композиция сама по себе может обеспечивать достаточный вес для обеспечения возможности поворота резервуара относительно устройства доставки аэрозоля. В других вариантах реализации узел распыления может обеспечивать достаточный вес для обеспечения возможности поворота резервуара относительно устройства доставки аэрозоля. В других вариантах реализации вес может быть добавлен к резервуару вблизи узла распыления, чтобы обеспечить возможность поворота резервуара относительно устройства доставки аэрозоля.
В еще одних вариантах реализации изобретения сам резервуар может быть выполнен (например, посредством обеспечения дополнительного материала вблизи узла распыления) с возможностью обеспечения достаточного веса для обеспечения возможности поворота резервуара относительно устройства доставки аэрозоля. В некоторых вариантах реализации резервуар может быть выполнен с возможностью активного поворота относительно устройства доставки аэрозоля. Например, в некоторых вариантах реализации резервуар может быть активно повернут относительно положения устройства доставки аэрозоля с использованием, например, электромагнитных компонентов. Такие варианты реализации могут включать в себя резервуар, который выполнен с возможностью поворота внутри другой части (например, по существу сферический резервуар, выполненный с возможностью поворота внутри другой по существу сферической части) в присутствии гидравлической текучей среды.
Хотя в некоторых вариантах реализации поворот резервуара может происходить посредством поворота вокруг одной оси относительно устройства доставки аэрозоля, в других вариантах реализации поворот резервуара может происходить вокруг двух осей относительно устройства доставки аэрозоля. Схематический пример такого варианта реализации показан на фиг. 10. В частности, на фиг. 10 показан схематичный вид сверху в разрезе части резервуара 944 и узла 915 распыления устройства доставки аэрозоля согласно другому приведенному для примера варианту реализации настоящего раскрытия. Хотя в других вариантах реализации узел распыления может быть расположен в других местах внутри резервуара, узел 915 распыления показанного узла расположен вблизи нижней части резервуара 944. В показанном варианте реализации резервуар 944 также содержит электрическое соединение (не показано), которое соединяет узел 915 распыления (либо непосредственно, либо опосредованно через один или более дополнительных компонентов) с управляющим компонентом и/или батареей. В различных вариантах реализации электрическое соединение может проходить внутри и/или снаружи резервуара 944. В некоторых вариантах реализации элементы поворота могут способствовать электрическому соединению между узлом 815 распыления и батареей и/или управляющим компонентом.
В различных вариантах реализации резервуар согласно настоящему раскрытию может быть выполнен с возможностью свободного или иного поворота (например, посредством активного управления) относительно положения устройства доставки аэрозоля. Как показано на чертеже, вариант реализации по фиг. 10 включает в себя промежуточный каркас 960, выполненный с возможностью поворота относительно кожуха 905 устройства доставки аэрозоля вокруг первой оси (оси 950А) через пару первых элементов 952А поворота. В различных вариантах реализации первые элементы 952А поворота могут быть прикреплены к кожуху 905 или любому компоненту устройства доставки аэрозоля, что позволит промежуточному каркасу 960 поворачиваться относительно него. В различных вариантах реализации первые элементы поворота могут содержать множество различных компонентов, выполненных с возможностью поворота промежуточного каркаса относительно устройства доставки аэрозоля, в том числе, например, несущие элементы, штифты, выполненные с возможностью поворота в соответствующих фиксаторах или отверстиях и тому подобное.
Кроме того, в показанном варианте реализации резервуар 944 выполнен с возможностью поворота относительно промежуточного каркаса 960 вокруг второй оси (оси 950В) посредством пары вторых элементов 952 В поворота. В показанном варианте реализации вторая ось 950В по существу перпендикулярна первой оси 950А. В различных вариантах реализации вторые элементы поворота могут содержать множество различных компонентов, выполненных с возможностью поворота промежуточного каркаса относительно устройства доставки аэрозоля, в том числе, например, несущие элементы, штифты, выполненные с возможностью поворота в соответствующих фиксаторах или отверстиях и тому подобное. В различных вариантах реализации вторые элементы поворота могут быть такими же или отличаться от первых элементов поворота. В показанном варианте реализации резервуар 944 имеет по существу полую сферическую форму; однако в других вариантах реализации возможны другие формы, в том числе, например, по существу полая цилиндрическая форма, по существу полая призматическая форма, по существу полая кубовидная форма или любая другая форма, выполненная с возможностью содержать жидкую композицию. Независимо от формы резервуара, в различных вариантах реализации резервуар может быть расположен в различных положениях внутри кожуха устройства доставки аэрозоля.
В различных вариантах реализации поворот резервуара 944 показанного варианта реализации выполнен с возможностью способствования контакту между жидкой композицией и узлом 915 распыления, независимо от положения устройства доставки аэрозоля. Для способствования контакту между жидкой композицией и узлом 915 распыления показанного варианта реализации, нижний конец резервуара 944 (например, часть резервуара 944 вблизи узла 915 распыления) показанного варианта реализации утяжелен относительно верхнего конца. В различных вариантах реализации утяжеление резервуара может быть выполнено множеством различных способов. Например, в некоторых вариантах реализации жидкая композиция сама по себе может обеспечивать достаточный вес для обеспечения возможности поворота резервуара относительно устройства доставки аэрозоля. В других вариантах реализации узел распыления может обеспечивать достаточный вес для обеспечения возможности поворота резервуара относительно устройства доставки аэрозоля.
В других вариантах реализации вес может быть добавлен к резервуару вблизи узла распыления, чтобы обеспечить возможность поворота резервуара относительно устройства доставки аэрозоля. В еще одних вариантах реализации изобретения сам резервуар может быть выполнен (например, посредством обеспечения дополнительного материала вблизи узла распыления) с возможностью обеспечения достаточного веса для обеспечения возможности поворота резервуара относительно устройства доставки аэрозоля. В некоторых вариантах реализации резервуар может быть выполнен с возможностью активного поворота относительно устройства доставки аэрозоля. Например, в некоторых вариантах реализации резервуар может быть активно повернут относительно положения устройства доставки аэрозоля с использованием, например, электромагнитных средств. Такие варианты реализации могут включать в себя резервуар, который выполнен с возможностью поворота внутри другой части (например, по существу сферический резервуар, выполненный с возможностью поворота внутри другой по существу сферической части) в присутствии гидравлической текучей среды.

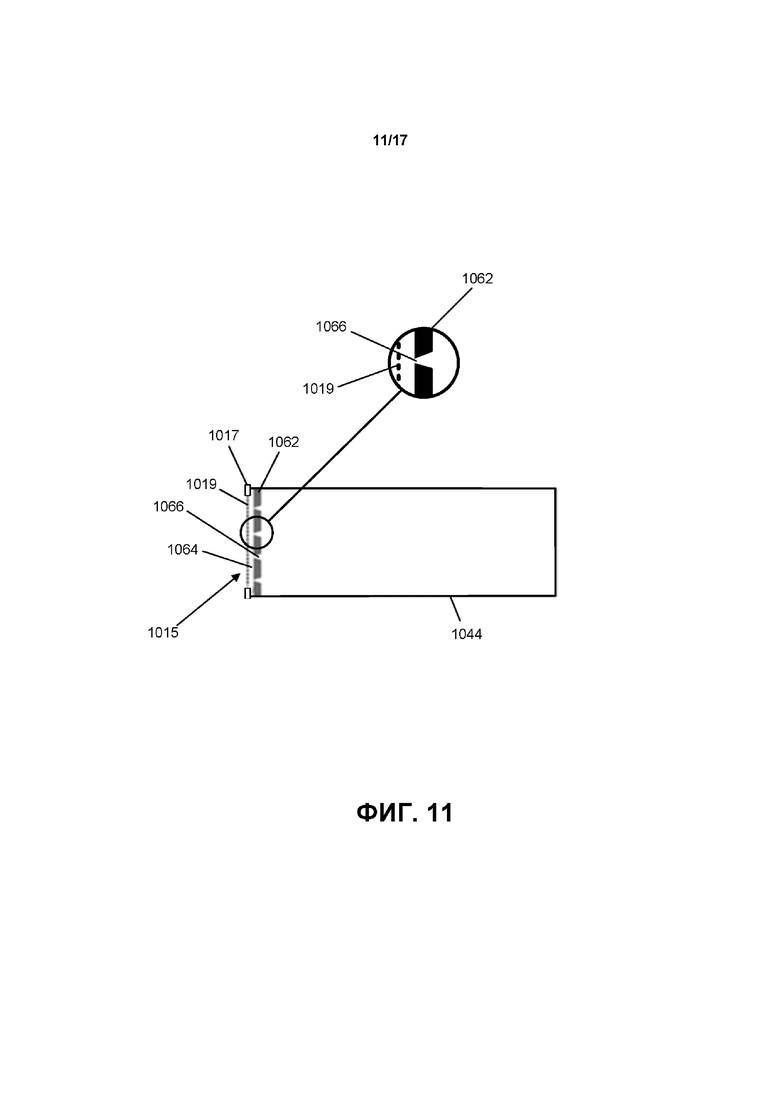

Другой вариант реализации настоящего раскрытия показан на фиг. 11. В частности, на фиг. 11 показан схематичный вид сбоку части резервуара 1044, выполненного с возможностью удержания жидкой композиции (не показана), и узла 1015 распыления, выполненного с возможностью вырабатывания аэрозоля из жидкой композиции, согласно другому приведенному для примера варианту реализации настоящего раскрытия. В показанном варианте реализации резервуар 1044 и узел 1015 распыления выполнены с возможностью использования в сочетании с устройством доставки аэрозоля. В показанном варианте реализации узел 1015 распыления содержит узел вибрационной сетки, который содержит пьезоэлектрический диск или кольцо 1017, прикрепленное к сетчатой пластине 1019 и по существу окружающее ее. В различных вариантах реализации электрическое соединение (не показано) соединяет узел 1015 распыления с управляющим компонентом и/или батареей устройства доставки аэрозоля. Таким образом, узел 1015 распыления показанного варианта реализации может быть обеспечен питанием с помощью батареи и/или управляющего компонента для вибрации сетчатой пластины 1019 с относительно высокой скоростью. Получаемая вибрация пластины вырабатывает аэрозоль из находящейся в контакте жидкой композиции. Дополнительная ссылка сделана на обсуждение компонентов узла вибрационной сетки и вариаций, описанных выше.
В показанном варианте реализации узел 1015 распыления дополнительно включает в себя перфорированный затворный элемент 1062, расположенный вблизи сетчатой пластины 1019, между жидкой композицией и сетчатой пластиной 1019. В показанном варианте реализации перфорированный затворный элемент 1062 по существу параллелен сетчатой пластине 1019 таким образом, что между сетчатой пластиной 1019 и перфорированным затворным элементом 1062 образована небольшая камера 1064. В различных вариантах реализации перфорированный затворный элемент 1062 образует множество отверстий 1066, выполненных с возможностью обеспечения прохождения через них жидкой композиции. В показанном варианте реализации отверстия 1066 выполнены с возможностью способствования прохождению жидкой композиции из резервуара 1044 в небольшую камеру 1064 между сетчатой пластиной 1019 и перфорированным затворным элементом 1062.
Как показано на чертеже, каждое из отверстий 1066 показанного варианта реализации имеет усеченную коническую форму (см. подробную информацию), при этом малый конец отверстия расположен ближе всего к сетчатой пластине 1019. Таким образом, отверстия 1066 могут действовать аналогично одному направляющему клапану, в котором обеспечена возможность прохождения жидкой композиции через перфорированный затворный элемент 1062 в камеру 1064 в одном направлении и предотвращена возможность перемещения обратно через перфорированный затворный элемент 1062 в противоположном направлении. Следует отметить, что в других вариантах реализации отверстия могут иметь другие конфигурации и/или другие формы. Например, в других вариантах реализации множество отверстий могут иметь тетрагональную, пирамидальную или цилиндрическую форму. В некоторых вариантах реализации по меньшей мере часть перфорированного затворного элемента 1062 может включать в себя один или более покрывающих материалов. Например, в показанном варианте реализации сторона перфорированного затворного элемента 1062, ближайшая к камере 1064, включает в себя гидрофобное/олеофобное покрытие. Из-за конфигурации резервуара 1044 и узла 1015 распыления, показанный вариант реализации обеспечивает возможность использования устройства доставки аэрозоля под различными углами и ориентациями.
Другой вариант реализации настоящего раскрытия показан на фиг. 12. В частности, на фиг. 12 показан схематичный вид сбоку части резервуара 1144, выполненного с возможностью удержания жидкой композиции (не показана), и узла 1115 распыления, выполненного с возможностью генерировать аэрозоль из жидкой композиции согласно другому приведенному для примера варианту реализации настоящего раскрытия. В показанном варианте реализации резервуар 1144 и узел 1115 распыления выполнены с возможностью использования в сочетании с устройством доставки аэрозоля. В показанном варианте реализации узел 1115 распыления содержит узел вибрационной сетки, который включает в себя пьезоэлектрический диск или кольцо 1117, прикрепленное к сетчатой пластине 1119 и по существу окружающее ее. В различных вариантах реализации электрическое соединение (не показано) соединяет узел 1115 распыления с управляющим компонентом и/или батареей устройства доставки аэрозоля. Таким образом, узел 1115 распыления показанного варианта реализации может быть обеспечен питанием с помощью батареи и/или управляющего компонента для вибрации сетчатой пластины 1119 с относительно высокой скоростью. Получаемая вибрация пластины вырабатывает аэрозоль из находящейся в контакте жидкой композиции. Дополнительная ссылка сделана на обсуждение компонентов узла вибрационной сетки и вариаций, описанных выше.
Показанный вариант реализации также содержит элемент 1168 для переноса жидкости, один конец которого расположен вблизи сетчатой пластины 1119. В показанном варианте реализации элемент 1168 для переноса жидкости расположен между жидкой композицией в резервуаре 1144 и сетчатой пластиной 1119. В некоторых вариантах реализации элемент для переноса жидкости может занимать часть или по существу весь резервуар. В различных вариантах реализации элемент для переноса жидкости может иметь один слой или множество слоев и может быть выполнен из одного материала или множества материалов. В различных вариантах реализации элемент для переноса жидкости может быть любой формы и может быть пористым, полупористым или непористым абсорбирующим/адсорбирующим материалом. В других вариантах реализации может присутствовать второй элемент для переноса жидкости, расположенный между первым элементом для переноса жидкости и резервуаром для жидкости, причем второй элемент для переноса жидкости выполнен с возможностью переноса жидкости из резервуара для жидкости к первому элементу для переноса жидкости. Таким образом, первый элемент для переноса жидкости может не находиться в прямом контакте с жидкостью в резервуаре для жидкости. В различных вариантах реализации второй элемент для переноса жидкости может быть выполнен из того же материала или материала, который отличается от первого элемента для переноса жидкости, и может иметь форму, которая является такой же или отличается от формы первого элемента для переноса жидкости.
Например, в некоторых вариантах реализации элемент для переноса жидкости может быть изготовлен из волокнистых материалов (например, органического хлопка, ацетил целлюлозы, регенерированной целлюлозной ткани, стекловолокна), полимеров, шелка, частиц, пористой керамики (например, оксида алюминия, диоксида кремния, циркония, SiC, SiN, AIN и тому подобное), пористых металлов, пористого углерода, графита, пористого стекла, спеченых стеклянных шариков, спеченых керамических шариков, капиллярных трубок, пористых полимеров или тому подобное. В некоторых вариантах реализации элемент для переноса жидкости может представлять собой любой материал, который содержит сеть открытых пор (т.е. множество пор, которые связаны между собой так, что текучая среда может протекать из одной поры в другую во множестве направлений через элемент). Поры могут быть нанопорами, микропорами, макропорами или их комбинациями. Как далее описано в настоящем документе, некоторые варианты реализации настоящего раскрытия могут, в частности, относиться к использованию неволокнистых элементов для переноса. Таким образом, волокнистые элементы для переноса могут быть явным образом исключены. В качестве альтернативы, могут быть использованы комбинации волокнистых элементов для переноса и неволокнистых элементов для переноса. В некоторых вариантах реализации элемент для переноса жидкости может представлять собой по существу твердый непористый материал, например, полимер или плотную керамику или металлы, выполненных с возможностью направления жидкости через отверстия или щели, не обязательно полагаясь на капиллярное действие. Такой твердый корпус можно использовать в сочетании с пористой абсорбирующей прокладкой. Абсорбирующая прокладка может быть образована из кремнеземных волокон, органического хлопка, вискозных волокон, ацетилцеллюлозы, регенерированной целлюлозной ткани, высокопористой керамической или металлической сетки и т.д. Некоторые характерные типы подложек, резервуаров или других компонентов для поддержки предшественника аэрозоля описаны в патенте США №8,528,569 под авторством Newton, в публикациях заявок на патент США №2014/0261487 под авторством Chapman и др., №2014/0059780 под авторством Davis и др., и в публикации заявки на патент США №2015/0216232 под авторством Bless и др., которые полностью включены в настоящий документ посредством ссылки. Также различные впитывающие материалы, а также конструкция и работа данных впитывающих материалов в определенных типах электронных сигарет приведены в патенте США №8,910,640 под авторством Sears и др., который полностью включен в настоящий документ посредством ссылки. В некоторых вариантах реализации элемент для переноса жидкости может быть частично или полностью образован из пористого монолита, такого как пористая керамика, пористое стекло или тому подобное. Примеры монолитных материалов, подходящих для использования в соответствии с вариантами реализации настоящего раскрытия, описаны, например, в публикации заявки на патент США №2017/0188626 под авторством Davis и др. и в публикации заявки на патент США №2014/0123989 под авторством LaMothe, раскрытия которых полностью включены в настоящий документ посредством ссылки. В некоторых вариантах реализации пористый монолит может образовывать по существу твердый фитиль.
В различных вариантах реализации конец элемента для переноса жидкости выполнен с возможностью размещения вблизи сетчатой пластины и между сетчатой пластиной и жидкой композицией в резервуаре таким образом, что элемент для переноса жидкости действует как вторичный резервуар, который абсорбирует или адсорбирует жидкость из резервуара таким образом, что по меньшей мере часть жидкой композиции подается на сетчатую пластину, даже если в резервуаре больше нет жидкости. Таким образом, элемент для переноса жидкости выполнен с возможностью способствования доставке жидкой композиции к узлу распыления.

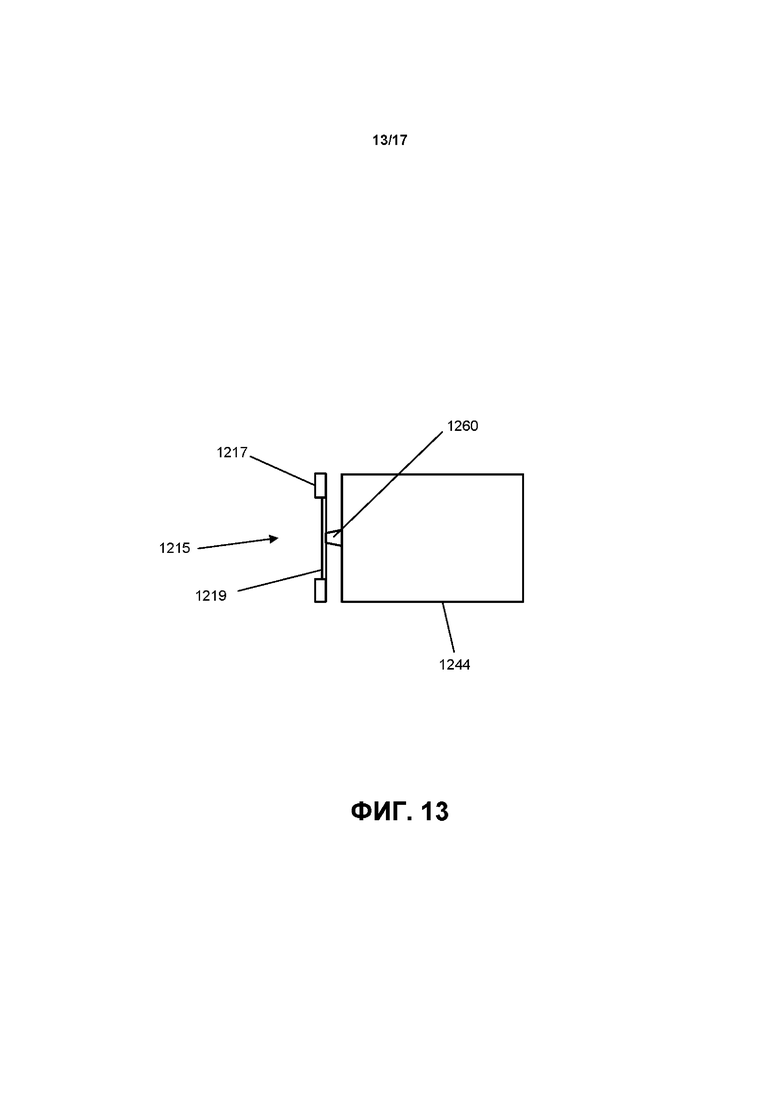

Другой вариант реализации настоящего раскрытия показан на фиг. 13. В частности, на фиг. 13 показан схематичный вид сбоку части резервуара 1244, выполненного с возможностью удержания жидкой композиции (не показана), и узла 1215 распыления, выполненного с возможностью вырабатывания аэрозоля из жидкой композиции, согласно другому приведенному для примера варианту реализации настоящего раскрытия. В показанном варианте реализации резервуар 1244 и узел 1215 распыления выполнены с возможностью использования в сочетании с устройством доставки аэрозоля. В показанном варианте реализации узел 1215 распыления содержит узел вибрационной сетки, который содержит пьезоэлектрический диск или кольцо 1217, прикрепленное к сетчатой пластине 1219 и по существу окружающее ее. В различных вариантах реализации электрическое соединение (не показано) соединяет узел 1215 распыления с управляющим компонентом и/или батареей устройства доставки аэрозоля. Таким образом, узел 1215 распыления показанного варианта реализации может быть обеспечен питанием с помощью батареи и/или управляющего компонента для вибрации сетчатой пластины 1219 с относительно высокой скоростью. Поскольку по меньшей мере часть жидкой композиции подается на сетчатую пластину 1219, получаемая вибрация пластины генерирует аэрозоль из контактирующей жидкой композиции. Дополнительная ссылка сделана на обсуждение компонентов узла вибрационной сетки и вариаций, описанных выше.
В показанном варианте реализации узел 1215 распыления также включает в себя микронасосный узел 1260. В различных вариантах реализации микронасосный узел 1260 выполнен с возможностью переноса части жидкой композиции из резервуара 1244 в сетчатую пластину 1219. В некоторых вариантах реализации доставка жидкой композиции к сетчатой пластине 1219 может происходить автоматически. В других вариантах реализации подача жидкой композиции на сетчатую пластину 1219 может происходить по требованию, например, посредством управления от управляющего компонента. В некоторых вариантах реализации микронасосный узел может наносить капли жидкой композиции непосредственно на сетчатую пластину. В других вариантах реализации микронасосный узел может распылять (например, посредством одного или более сопел) капли жидкой композиции на сетчатую пластину. В еще одних вариантах реализации узел микронасоса может наносить или распылять капли жидкой композиции на элемент для переноса жидкости, который может доставлять по меньшей мере часть жидкой композиции на сетчатую пластину, как описано со ссылкой на фиг. 12 выше. В различных вариантах реализации узел микронасоса может содержать любой механический или немеханический насос, выполненный с возможностью перекачивать жидкость из одного места в другое. Неограничивающие примеры узлов микронасоса включают в себя дозирующие механизмы (такие как, например, выдачные механизмы с памятью формы), диафрагменные устройства, перистальтические устройства или микрожидкостные системы с использованием технологии лаборатория на чипе (lab-on-a-chip, LOC) или лаборатория на диске (lab-on-a-disk, LOD). Такие устройства могут быть выполнены с возможностью автоматического переноса жидкости или могут быть выполнены с возможностью начального переноса за счет одного или более стимулов, таких как ручное усилие или давление и тому подобное. Некоторые примеры выдачных механизмов с памятью формы описаны в патенте США №10,080,388 под авторством Sebastian и др., который полностью включен в настоящий документ посредством ссылки.
Другой вариант реализации настоящего раскрытия показан на фиг. 14. В частности, на фиг. 14 показан схематичный вид сбоку части резервуара 1344, выполненного с возможностью удержания жидкой композиции (не показана), и узла 1315 распыления, выполненного с возможностью генерировать аэрозоль из жидкой композиции согласно другому приведенному для примера варианту реализации настоящего раскрытия. В показанном варианте реализации резервуар 1344 и узел 1315 распыления выполнены с возможностью использования в сочетании с устройством доставки аэрозоля. В показанном варианте реализации узел 1315 распыления содержит узел вибрационной сетки, который включает в себя пьезоэлектрический диск или кольцо 1317, прикрепленное к сетчатой пластине 1319 и по существу окружающее ее. В различных вариантах реализации электрическое соединение (не показано) соединяет узел 1315 распыления с управляющим компонентом и/или батареей устройства доставки аэрозоля. Таким образом, узел 1315 распыления показанного варианта реализации может быть обеспечен питанием с помощью батареи и/или управляющего компонента для вибрации сетчатой пластины 1319 с относительно высокой скоростью. Поскольку по меньшей мере часть жидкой композиции подается на сетчатую пластину 1319, получаемая вибрация пластины генерирует аэрозоль из контактирующей жидкой композиции. Дополнительная ссылка сделана на обсуждение компонентов узла вибрационной сетки и вариаций, описанных выше.
В показанном варианте реализации узел 1315 распыления также включает в себя узел 1362 микронагнетателя. В различных вариантах реализации узел 1362 микронагнетателя выполнен с возможностью перемещения части жидкой композиции (например, в виде мелких частиц или небольшого потока) из резервуара 1344 на поверхность сетчатой пластины 1319. В некоторых вариантах реализации узел микронагнетателя может содержать микрокомпрессор. В некоторых вариантах реализации узел микронагнетателя может использовать сжатый газ (например, воздух, углекислый газ (СО2), азот (N2) и т.д.), чтобы способствовать продвижению жидкой композиции к поверхности сетчатой пластины. В некоторых вариантах реализации узел микронагнетателя может содержать одно или более сопел.
Другие варианты реализации настоящего раскрытия показаны на фиг. 15А и 15В. В частности, на фиг. 15А и 15В показаны схематичные виды сбоку части резервуара 1444А, 1444 В, выполненного с возможностью удержания жидкой композиции 1445А, 1445 В, и узла 1415А, 1415В распыления, выполненного с возможностью вырабатывания аэрозоля из жидкой композиции согласно другим приведенным для примера вариантам реализации настоящего раскрытия. В показанных вариантах реализации резервуары 1444А, 144В и узлы 1415А, 1415В распыления выполнены с возможностью использования в сочетании с устройством доставки аэрозоля. В показанном варианте реализации каждый узел 1415А, 1415В распыления содержит узел вибрационной сетки, который содержит пьезоэлектрический диск или кольцо 1417А, 1417В, прикрепленное к сетчатой пластине 1419А, 1419В и по существу окружающее ее. В различных вариантах реализации электрическое соединение (не показано) соединяет каждый узел 1415А, 1415В распыления с управляющим компонентом и/или батареей устройства доставки аэрозоля. Таким образом, узлы 1415А, 1415В распыления показанных вариантов реализации могут быть обеспечены питанием с помощью батареи и/или управляющего компонента для вибрации сетчатых пластин 1419А, 1419В с относительно высокой скоростью. Получаемая вибрация пластин вырабатывает соответствующий аэрозоль из находящейся в контакте жидкой композиции. Дополнительная ссылка сделана на обсуждение компонентов узла вибрационной сетки и вариаций, описанных выше.
В показанном варианте реализации резервуары 1444А, 1444В содержат по существу U-образные трубки и включают в себя соответствующие первые части 1447А, 1447В резервуара, вторые части 1449А, 1449В резервуара и третьи части 1451А, 1451 В резервуара. В показанных вариантах реализации первые части 1447А, 1447 В резервуара и третьи части 1451А, 1451 В резервуара являются по существу прямыми, а вторые части 1449А, 1449 В резервуара, которые соединяют первые части 1447А, 1447В резервуара с третьими частями 1451А, 1451В резервуара, являются по существу изогнутыми. В варианте реализации, показанном на фиг. 15А, диаметры первой части 1447А резервуара, второй части 1449А резервуара и третьей части 1451А резервуара по существу одинаковы. Однако в других вариантах реализации диаметры могут отличаться. Например, в варианте реализации, показанном на ФИГ. 15В, диаметры второй части 1449В резервуара и третьей части 1451В резервуара по существу одинаковы и меньше диаметра первой части 1447В резервуара.
В каждом из показанных вариантов реализации резервуары 1444А, 1444В включают в себя соответствующие грузики 1464А, 1464В, которые прикладывают направленную вниз силу к жидкой композиции в первых частях 1447А, 1447В резервуара. В различных вариантах реализации грузик может содержать любое устройство, выполненное с возможностью увеличения давления на жидкую композицию, втом числе, например, утяжеленные диски или шарики. Таким образом, даже при снижении уровня жидкой композиции в резервуарах 1444А, 1444В, сохраняется контакт между жидкой композицией и сетчатыми пластинами 1419А, 1419В.
Другой вариант реализации настоящего раскрытия показан на фиг. 16. В частности, на фиг. 15 показан схематичный вид сбоку части резервуара 1544, выполненного с возможностью удержания жидкой композиции (не показана), и узла 1515 распыления, выполненного с возможностью генерировать аэрозоль из жидкой композиции согласно другому приведенному для примера варианту реализации настоящего раскрытия. В показанных вариантах реализации резервуар 1544 и узел 1515 распыления выполнены с возможностью использования в сочетании с устройством доставки аэрозоля, таким как те, которые описаны выше. В показанном варианте реализации узел 1515 распыления содержит узел вибрационной сетки, который включает в себя пьезоэлектрический диск или кольцо 1517, прикрепленное к сетчатой пластине 1519 и по существу окружающее ее. В различных вариантах реализации электрическое соединение (не показано) соединяет узел 1515 распыления с управляющим компонентом и/или батареей устройства доставки аэрозоля. Таким образом, узел 1515 распыления показанных вариантов реализации может быть обеспечен питанием с помощью батареи и/или управляющего компонента для вибрации сетчатой пластины 1519 с относительно высокой скоростью. Получаемая вибрация пластины вырабатывает аэрозоль из находящейся в контакте жидкой композиции. Дополнительная ссылка сделана на обсуждение компонентов узла вибрационной сетки и вариаций, описанных выше.
В показанном варианте реализации резервуар 1544 содержит по существу U-образную трубку и включает в себя первую часть 1547 резервуара, вторую часть 1549 резервуара и третью часть 1551 резервуара. В показанных вариантах реализации первая часть 1547 резервуара и третья часть 1551 резервуара являются по существу прямыми, а вторая часть 1519 резервуара, которая соединяет первую часть 1547 резервуара с третьей частью 1551 резервуара, является по существу изогнутой. В варианте реализации, показанном на фиг. 16, диаметры первой части 1547 резервуара, второй части 1549 резервуара и третьей части 1551 резервуара по существу одинаковы. Однако в других вариантах реализации диаметры могут отличаться.
В показанном варианте реализации резервуар 1544 включает в себя грузик 1564, который прикладывает направленную вниз силу к жидкой композиции в первых частях 1547 резервуара. В различных вариантах реализации грузик может содержать любое устройство, выполненное с возможностью увеличения давления на жидкую композицию, в том числе, например, утяжеленные диски или шарики. Таким образом, даже когда уровень жидкой композиции в резервуаре 1544 уменьшается, сохраняется контакт между жидкой композицией и сетчатыми пластинами 1519. Кроме того, в показанном варианте реализации U-образный резервуар расположен под углом относительно продольной оси 1550 корпуса 1505 устройства доставки аэрозоля таким образом, что сохраняется контакт между жидкой композицией и сетчатой пластиной 1519. Кроме того, в показанном варианте реализации мундштучная часть 1509 (которая образует отверстие 1528, через которое выходит аэрозоль) расположена на одной стороне корпуса 1505 устройства доставки аэрозоля, чтобы стимулировать использование устройства в конкретных ориентациях.
Другой вариант реализации настоящего раскрытия показан на фиг. 17. В частности, на фиг. 17 показан схематичный вид сбоку части резервуара 1644, выполненного с возможностью удержания жидкой композиции (не показана), и узла 1615 распыления, выполненного с возможностью генерировать аэрозоль из жидкой композиции согласно другому приведенному для примера варианту реализации настоящего раскрытия. В показанном варианте реализации резервуар 1644 и узел 1615 распыления выполнены с возможностью использования в сочетании с устройством доставки аэрозоля. В показанном варианте реализации узел 1615 распыления содержит узел вибрационной сетки, который включает в себя пьезоэлектрический диск или кольцо 1617, прикрепленное к сетчатой пластине 1619 и по существу окружающее ее. В различных вариантах реализации электрическое соединение (не показано) соединяет узел 1615 распыления с управляющим компонентом и/или батареей устройства доставки аэрозоля. Таким образом, узел 1615 распыления показанных вариантов реализации может быть обеспечен питанием с помощью батареи и/или управляющего компонента для вибрации сетчатой пластины 1619 с относительно высокой скоростью. Получаемая вибрация пластины вырабатывает аэрозоль из находящейся в контакте жидкой композиции. Дополнительная ссылка сделана на обсуждение компонентов узла вибрационной сетки и вариаций, описанных выше.
В показанном варианте реализации резервуар 1644 содержит по существу U-образную трубку и включает в себя первую часть 1647 резервуара, вторую часть 1649 резервуара и третью часть 1651 резервуара. В показанных вариантах реализации первая часть 1647 резервуара и третья часть 1651 резервуара являются по существу прямыми, а вторая часть 1619 резервуара, которая соединяет первую часть 1647 резервуара с третьей частью 1651 резервуара, является по существу изогнутой. В варианте реализации, показанном на фиг. 17, диаметры первой части 1647 резервуара, второй части 1649 резервуара и третьей части 1651 резервуара по существу одинаковы. Однако в других вариантах реализации диаметры могут отличаться.
В показанном варианте реализации резервуар 1644 включает в себя грузик 1664, который прикладывает направленную вниз силу к жидкой композиции в первых частях 1647 резервуара. Как указано выше, в различных вариантах реализации грузик может содержать любое устройство, выполненное с возможностью увеличения давления на жидкую композицию. В некоторых вариантах реализации, таких как показанный вариант реализации, грузик может также содержать активный компонент, выполненный с возможностью активного приложения давления к жидкой композиции в резервуаре. В различных вариантах реализации активный компонент может представлять собой любое устройство, выполненное с возможностью активного приложения силы к жидкой композиции в резервуаре. В показанном варианте реализации активный компонент содержит пружину 1665, которая прикладывает дополнительную силу к грузику 1664. В других вариантах реализации активный компонент может содержать электромеханическое устройство, такое как, например, исполнительный механизм или поршень, которое в некоторых вариантах реализации может включать в себя управление обратной связью. В различных вариантах реализации активный компонент может быть выбран на основании свойств жидкой композиции (например, вязкости, плотности и т.д.) и/или размера отверстий сетки и/или частоты вибрации вибрационного узла. Также следует отметить, что в других вариантах реализации резервуар, имеющий активный компонент, может быть по существу цилиндрической формы.
Хотя в некоторых вариантах реализации настоящего раскрытия картридж и блок управления могут быть обеспечены вместе в виде цельного устройства доставки аэрозоля в целом эти компоненты могут быть обеспечены по-отдельности. Например, настоящее изобретение также охватывает одноразовый блок для использования с многоразовым блоком. В конкретных вариантах реализации такой одноразовый блок (который может быть картриджем, как показано на прилагаемых чертежах) может быть выполнен с возможностью взаимодействия с многоразовым блоком (который может быть управляющим блоком, как показано на прилагаемых чертежах). В еще одних других конфигурациях картридж может содержать многоразовый блок, а блок управления может содержать одноразовый блок.
Хотя некоторые чертежи, описанные в настоящем документе, иллюстрируют картридж и блок управления в рабочем состоянии, понятно, что картридж и блок управления могут существовать как индивидуальные компоненты. Соответственно, любое приведенное в настоящем документе обсуждение в отношении компонентов в комбинации также следует понимать как относящееся к управляющему блоку и картриджу как к индивидуальным и отдельным компонентам.
Согласно другому аспекту настоящее изобретение может быть направлено на наборы, которые обеспечивают разнообразные компоненты, как описано в настоящем документе. Например, набор может содержать блок управления с одним или более картриджами. Набор может также содержать блок управления с одним или более зарядными компонентами. Набор может также содержать блок управления с одной или более батареями. Набор может также содержать блок управления с одним или более картриджами и одним или более зарядными компонентами и/или одной или более батареями. В дополнительных вариантах реализации набор может содержать множество картриджей. Набор может также содержать множество картриджей и одну или более батарей и/или один или более зарядных компонентов. В вышеуказанных вариантах реализации картриджи или управляющие блоки могут быть оснащены включенным в них нагревательным элементом. Наборы согласно изобретению могут также включать в себя футляр (или другой компонент упаковки, переноски или хранения), в котором размещены один или более дополнительных компонентов набора. Футляр может быть многоразовым твердым или мягким контейнером. Кроме того, футляр может представлять собой просто коробку или другую упаковочную конструкцию.
Множество модификаций и других вариантов осуществления раскрытия могут быть очевидными для специалиста в данной области техники после ознакомления с настоящим изобретением, представленным в приведенных выше описаниях и сопроводительных чертежах. Таким образом, следует отметить, что настоящее раскрытие не должно ограничиваться конкретными описанными в настоящей заявке вариантами осуществления, и что модификации и другие варианты осуществления включены в объем охраны приложенной формулы изобретения. Несмотря на то, что в настоящей заявке используются конкретные термины, они использованы только в общем и описательном смысле, а не в целях ограничения.
Настоящее изобретение относится к устройствам доставки аэрозоля и, в частности, к устройству доставки аэрозоля, содержащему резервуар и узел распыления, который может использовать электрическую энергию для испарения композиции предшественника аэрозоля для образования аэрозоля. Устройство доставки аэрозоля содержит: кожух, образующий наружную стенку, а также включающий в себя источник питания и управляющий компонент; мундштучную часть; часть в виде емкости, которая включает в себя резервуар, выполненный с возможностью содержания жидкой композиции; и узел распыления, выполненный с возможностью испарения жидкой композиции для вырабатывания аэрозоля. Узел распыления содержит вибрационный узел, который включает в себя сетчатую пластину, и насосный узел, выполненный с возможностью переноса части жидкой композиции из резервуара к сетчатой пластине, и причем насосный узел выполнен с возможностью распыления жидкой композиции непосредственно на сетчатую пластину или на элемент для переноса жидкости, который выполнен с возможностью доставки по меньшей мере части жидкой композиции к сетчатой пластине. 8 з.п. ф-лы, 17 ил.
1. Устройство доставки аэрозоля, содержащее:
кожух, образующий наружную стенку, а также включающий в себя источник питания и управляющий компонент; мундштучную часть;
часть в виде емкости, которая включает в себя резервуар, выполненный с возможностью содержания жидкой композиции; и
узел распыления, выполненный с возможностью испарения жидкой композиции для вырабатывания аэрозоля,
причем узел распыления содержит вибрационный узел, который включает в себя сетчатую пластину, и насосный узел, выполненный с возможностью переноса части жидкой композиции из резервуара к сетчатой пластине, и причем насосный узел выполнен с возможностью распыления жидкой композиции непосредственно на сетчатую пластину или на элемент для переноса жидкости, который выполнен с возможностью доставки по меньшей мере части жидкой композиции к сетчатой пластине.
2. Устройство доставки аэрозоля по п. 1, в котором насосный узел выполнен с возможностью доставки жидкой композиции по запросу.
3. Устройство доставки аэрозоля по п. 1, в котором в насосном узле использованы одно или более сопел для доставки жидкой композиции.
4. Устройство доставки аэрозоля по п. 1, в котором насосный узел содержит по меньшей мере одно из следующего: выдачной механизм, мембранное устройство и перистальтическое устройство.
5. Устройство доставки аэрозоля по п. 4, в котором выдачной механизм содержит механизм с памятью формы.
6. Устройство доставки аэрозоля по п. 1, в котором вибрационный узел также включает в себя пьезоэлектрический компонент, прикрепленный к сетчатой пластине и окружающий ее.
7. Устройство доставки аэрозоля по п. 1, в котором сетчатая пластина является плоской.
8. Устройство доставки аэрозоля по п. 1, в котором по меньшей мере часть сетчатой пластины является выпуклой по отношению к резервуару.
9. Устройство доставки аэрозоля по п. 1, в котором насосный узел содержит микронасосный узел.
| EP 3439724 A2, 13.02.2019 | |||
| EP 3226938 A1, 11.10.2017 | |||
| АСФАЛЬТОБЕТОННАЯ СМЕСЬ | 1997 |
|
RU2119465C1 |
| US 20190001077 A1, 03.01.2019 | |||
| АППАРАТ ДЛЯ ОБРАЗОВАНИЯ АЭРОЗОЛЯ СО СМЕННЫМИ ЧАСТЯМИ | 2016 |
|
RU2638615C1 |
