Крепежная система установки смесителя скрытого монтажа Российский патент 2025 года по МПК E03C1/02 F16L3/00

Область техники

Изобретение относится к области санитарно-технических устройств, к ручным инструментам для позиционирования и крепления изделий при проведении строительно-монтажных и сантехнических работ, а именно монтажной системе для крепления водорозеток и смесителей к стенам разных типов.

Уровень техники

В данное время в сфере сантехнического монтажа существуют разные подходы для реализации задач по креплению и фиксации водорозеток внутри кирпичных или гипсовых пазогребневых стен, внутри фальшстен или коробов, различных типов смесителей скрытого монтажа и угловых водопроводных водорозеток. Применение разных конструкций планок связано особенностями изделий различных фирм.

Известны различные монтажные пластины выполненные с возможностью крепления к стене или раковине, столешнице содержащие отверстия для труб подвода воды, например, опубликованные:

в заявке ВОИС WO 2007081999;

патенте РФ на полезную модель №203085 описывающем планку с отверстиями для монтажа труб, монтажными к поверхности отверстиями и нанесенными у отверстий для монтажа труб вертикальными и горизонтальной осевыми линиями;

или более сложная конструкция с опорными элементами труб, например, МОНТАЖНАЯ ПЛАНКА ДЛЯ ВОДОРОЗЕТОК по патенту РФ на полезную модель №222125 содержащая пластину с резьбовыми отверстиями и две опоры по бокам, имеющим пазы, пластина соединена с опорами посредством винта со стопорным барашком. Недостатками данных и похожих решений является невозможность подстройки планки или элементов монтажа после установки планки т.е. процесс подстройки или перестройки высоты, уровня, расстояний возможен только посредством де монтажа элементов и самой планки и установки ее заново.

При этом наиболее ближайшим к заявляемому решению является известный на рынке шаблон для монтажа водорозеток INSTALLER PRO данная конструкция "смещает" группу монтажных отверстий ниже самой консоли. Можно закрепить водорозетки на шаблоне, шаблон на стене и вести монтаж труб к ним. Зона водорозеток становится сильно доступнее для фиксации раствором. Отверстия выполнены с шагом 25 мм - это позволяет гибко выбрать удобную для всех дистанцию, при этом, через соседнее отверстие можно зафиксировать крепежные уши водорозеток к стене или шине. Недостатками данной конструкции является сложность циклов подстройки шаблона, например после крепления его к стене в случае необходимости отодвигания от стены необходимо откручивание 4 крепежных элементов шаблона и закручивание 4 угловых крепежных элементов на то расстояние на которое откручены первые 4 элемента при этом что бы сам шаблон не шатался необходимо что бы крепежи уперлись в стену, что может оказаться проблемой если стена еще сырая и мягкая т.к. крепеж будет не надежен смещаясь относительно установленного уровня.

Раскрытие изобретения Технической проблемой, на решение которой направлено заявляемое техническое решение, является быстрое и надежное осуществление монтажа-демонтажа системы и осуществление ее подстройки.

Технический результат заявленного решения заключается в упрощении способа подстройки системы с минимальным ущербом для крепежной поверхности.

Для достижения указанного технического результата предлагается крепежная система установки водорозеток содержащая опорную планку, угловой формы, выполненную с возможностью крепления одной плоскостью к стене, фиксатор угловой формы выполненный с возможностью соединения с нижней горизонтальной плоскостью опорной планки своей верхней горизонтальной плоскостью, при этом нижняя вертикальная плоскость фиксатора содержит по меньшей мере 1 отверстие соизмеримое с диаметром резьбовой заглушки водорозетки фиксирующей водорозетку в фиксаторе, отверстия для крепления опорной планки к стене выполнены в виде вертикальных прорезей, отверстия для крепления опорной планки к фиксатору выполнены в виде прорезей продольных для опорной планки, и поперечных для фиксатора водорозетки, по центру горизонтальной поверхности опорной планки расположена центровочная метрическая шкала, горизонтальная поверхность фиксатора водорозетки содержит по меньшей мере одну метрическую шкалу расположенную поперек ее поверхности.

Также предлагается крепежная система установки смесителя скрытого монтажа, отличающаяся от системы установки водорозеток тем, что угловой элемент фиксации водорозетки состоит из двух частей, содержащих вертикальные элементы, выполненные с возможностью зажима между собой выступающего из стены элемента смесителя скрытого монтажа.

В предпочтительном варианте возможно, что:

на горизонтальной поверхности опорной планки установлен пузырьковый уровень;

на вертикальных сегментах фиксатора водорозетки, предназначенных для зажима выступающего из стены элемента смесителя скрытого монтажа установлены защитные оболочки, препятствующие царапанию зажимаемого элемента смесителя.

Совокупность приведенных выше существенных признаков приводит к тому, что предложенное решение позволяет:

надежно устанавливать крепежную систему к стене за счет большей площади опорной пластины по сравнению с аналогичными и того, что крепление к стене осуществляется всего 1 раз, все подстройки осуществляются за счет движения элементов системы между собой;

осуществлять быструю и удобную подстройку под элементы водорозеток или смесителя скрытого монтажа и условия монтажа;

осуществлять быстрый монтаж и демонтаж системы;

осуществлять свободное движение водоразеток по горизонтальному направлениям и направлению к стене от стены при ослабленных крепежах фиксатора труб;

осуществлять свободный доступ к подводящим трубам за счет крепления системы над водорозетками тем самым позволяет использовать необходимый производственный вырез стены для возможности осуществления монтажа подводящих труб водорозеток.

Краткое описание чертежей

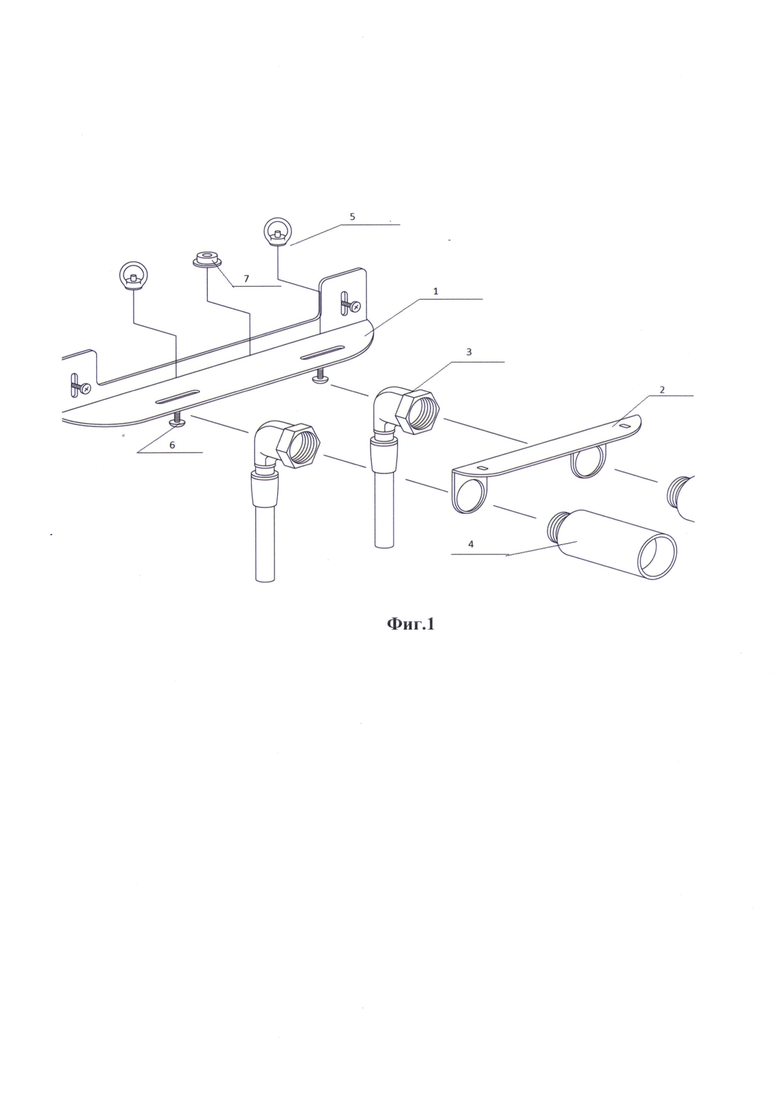

На фиг. 1 изображена схема системы, применяемой для крепления двух водорозеток позициями обозначены:

1 - Опорная планка;

2 - Элемент фиксации;

3 - Водорозетка;

4 - Резьбовая заглушка;

5 и 6 - Элементы крепления фиксатора 2 водорозеток 3 на опорной планке 1;

7 – Уровень.

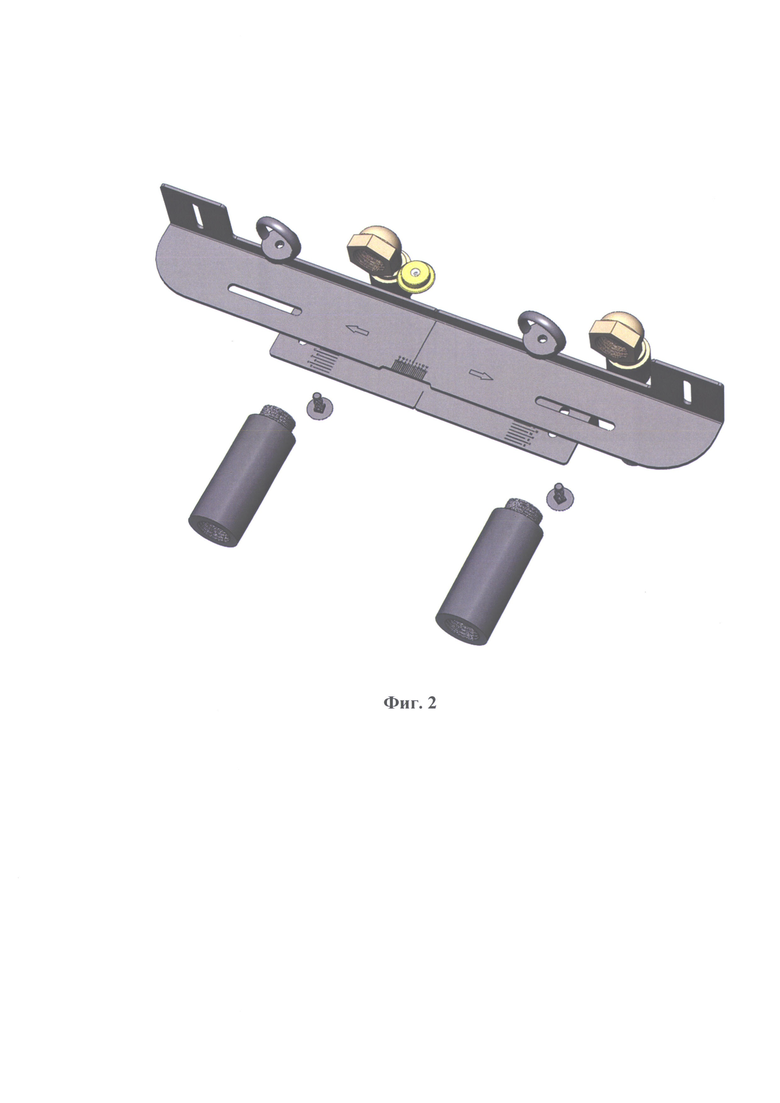

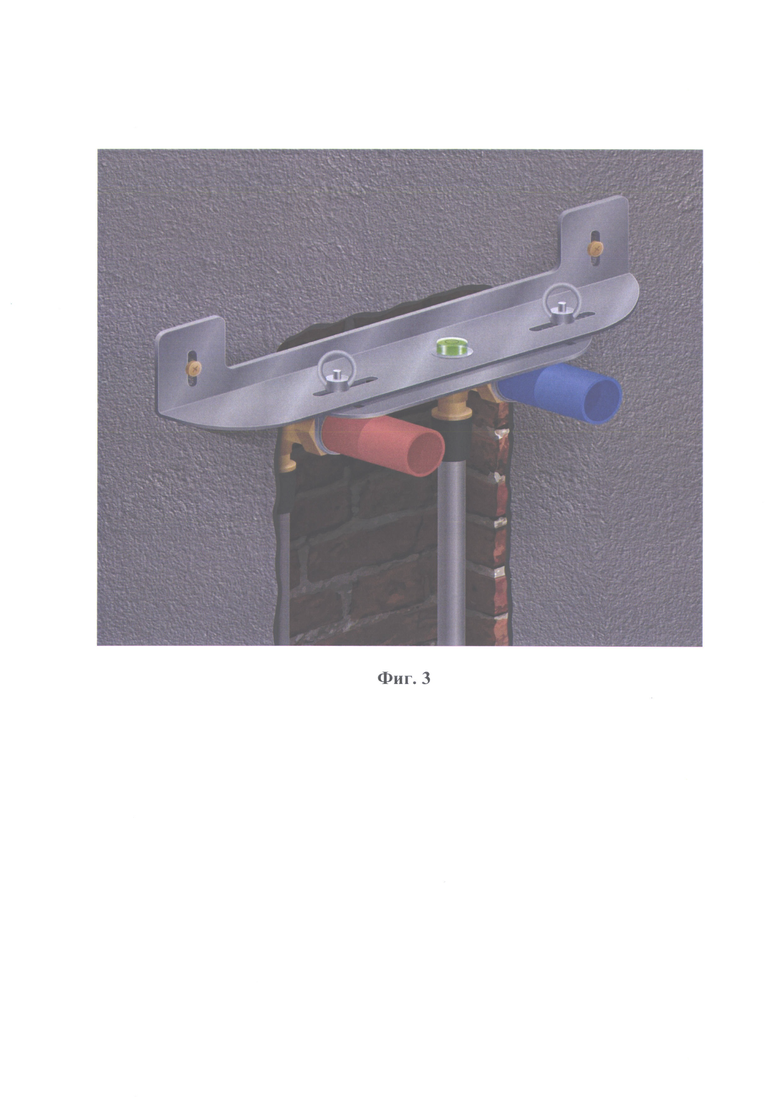

На фиг. 2 и 3 показаны изображения крепежной системы для двух водорозеток

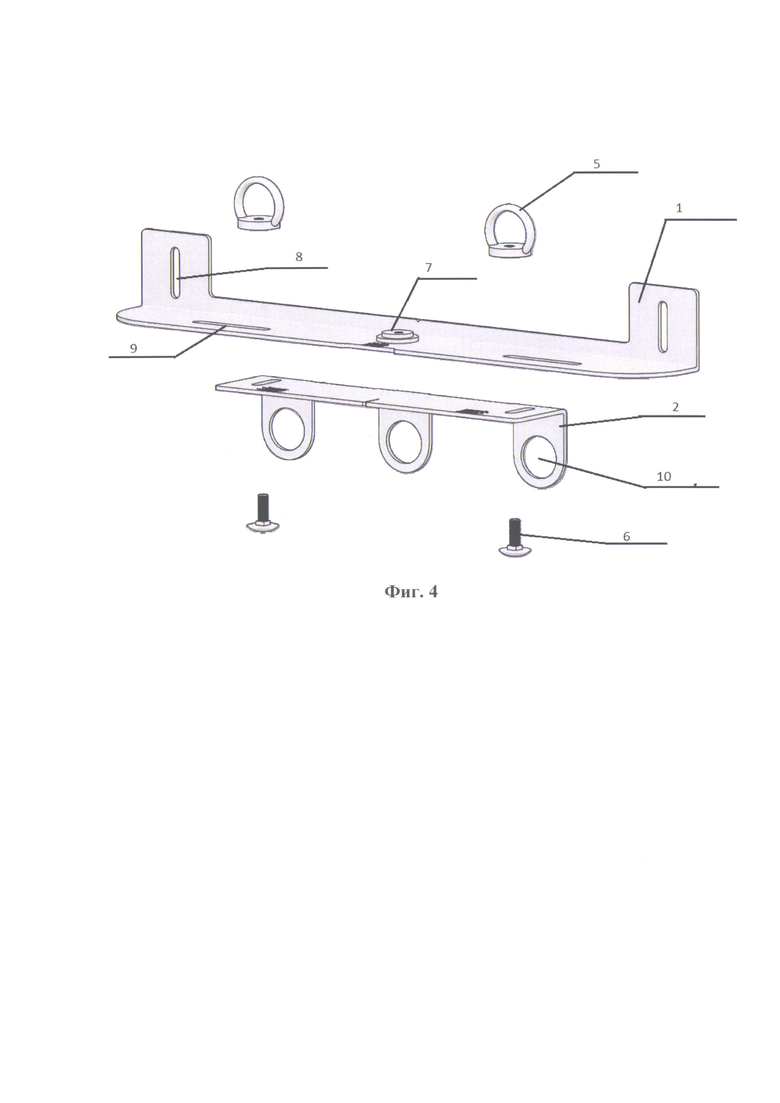

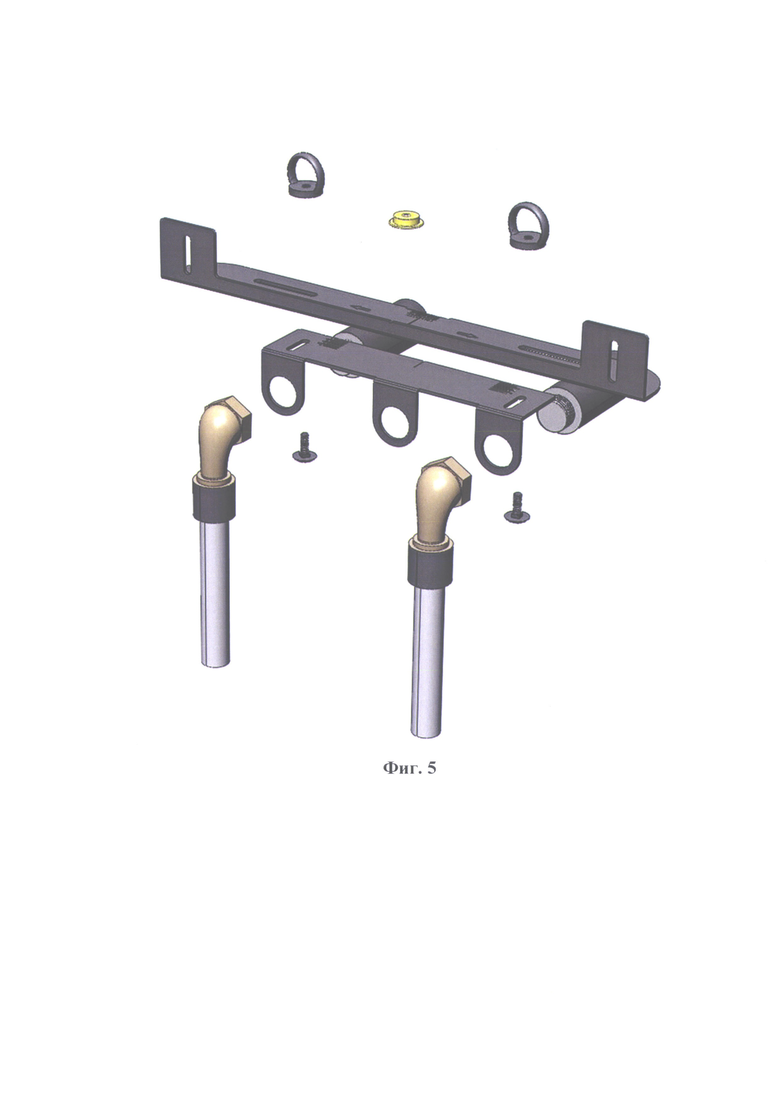

На фигурах 4 и 5 показаны схема системы и вид с стороны стены монтажа соответственно применяемой для установки двух или трех водорозеток, позициями обозначены:

1 - Опорная планка;

2 - Элемент фиксации;

5 и 6 - элементы крепления фиксатора 2 водорозеток 3 на опорной планке 1;

7 - Уровень;

8 - Отверстие для крепления к стене опорной планки 1;

9 - Отверстие для крепления опорной планки 1 к фиксатору 2 трубы;

10 - Отверстие для крепления резьбовой заглушки 4.

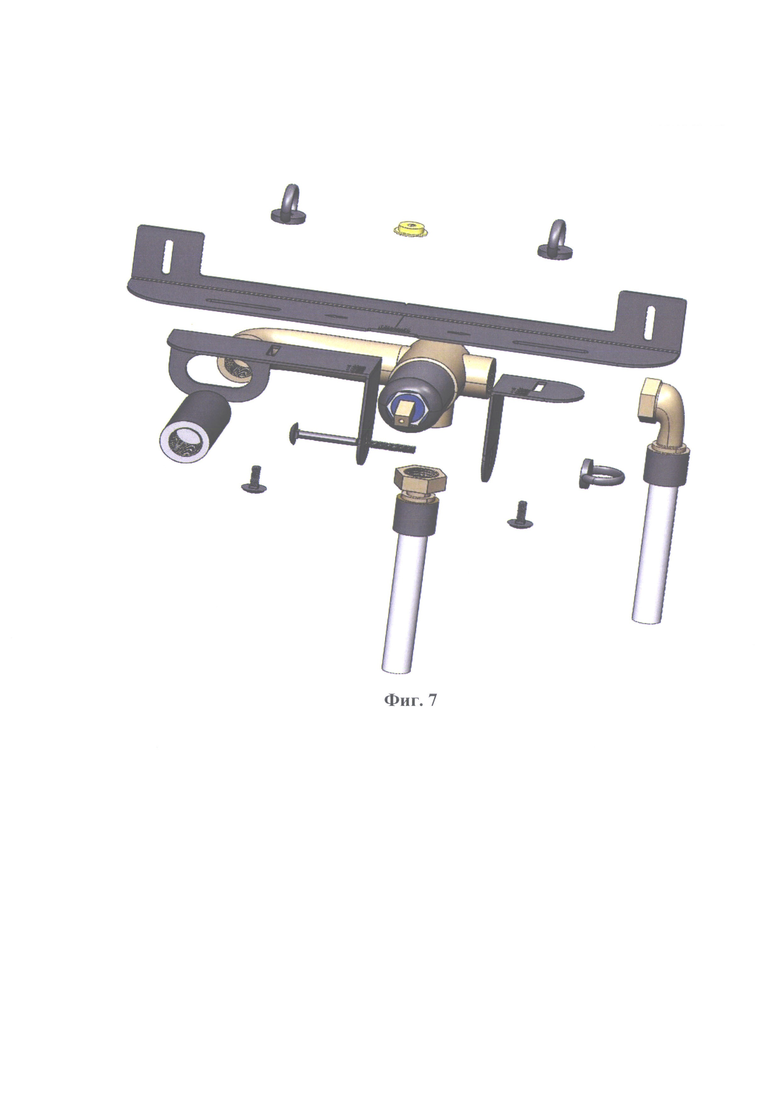

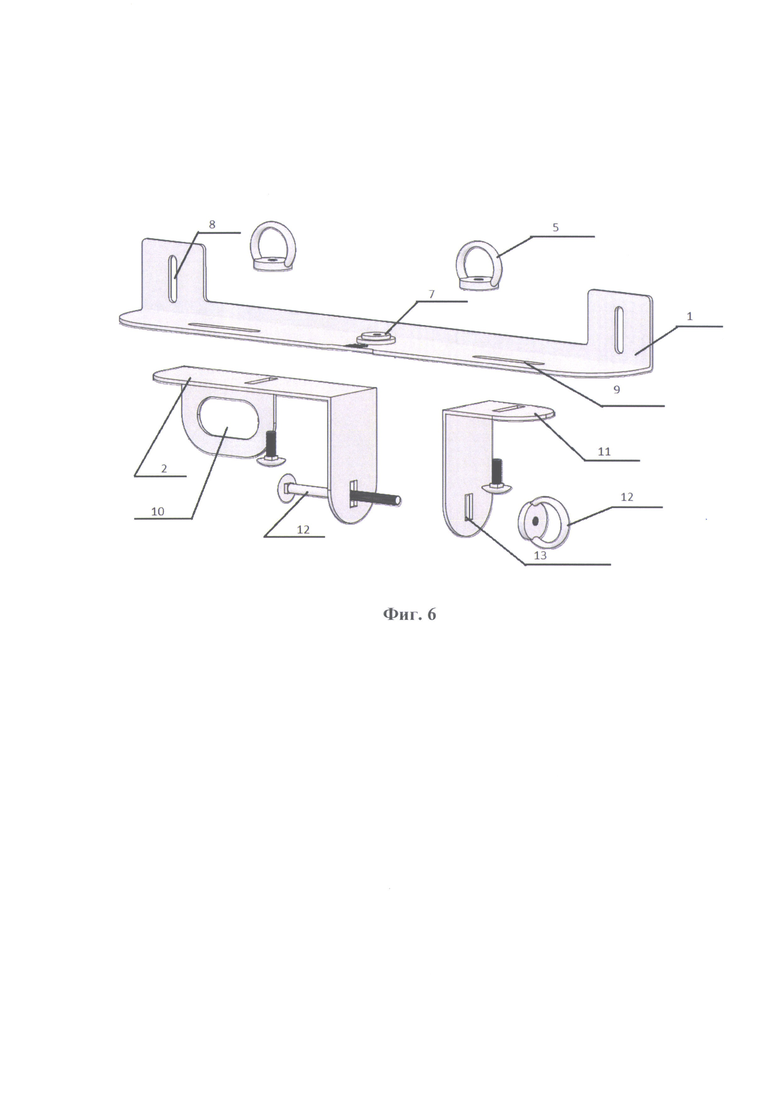

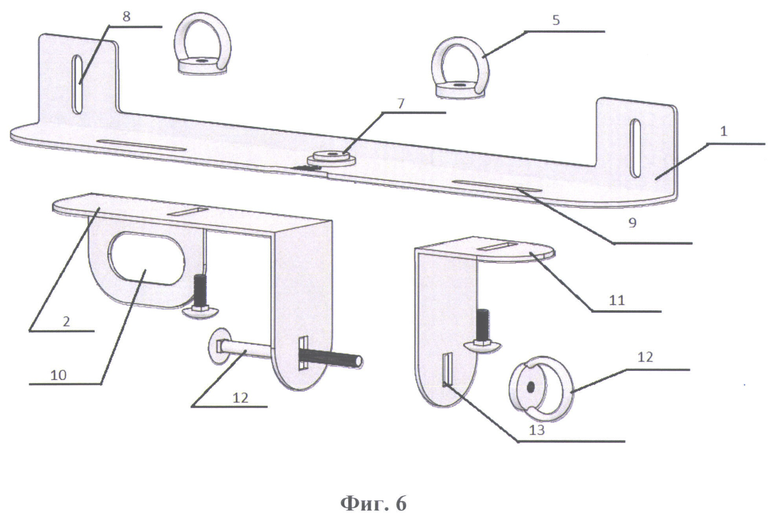

На фигурах 6 и 7 показаны схемы системы, применяемой для установки смесителя скрытого монтажа, позициями обозначены:

1 - Опорная планка;

2 - Элемент фиксации;

5 - Элемент крепления фиксатора 2 водорозеток 3 на опорной планке 1;

7 - Уровень;

8 - Отверстие для крепления к стене опорной планки 1;

9 - Отверстие для крепления опорной планки 1 к фиксатору 2 трубы;

10 - Отверстие для крепления излива смесителя;

11 - Второй элемент фиксатора излива водорозетки или смесителя;

12 - Элементы крепления элементов фиксатора 2 и 11;

13 - Отверстие для крепления элементов фиксатора 2 и 11.

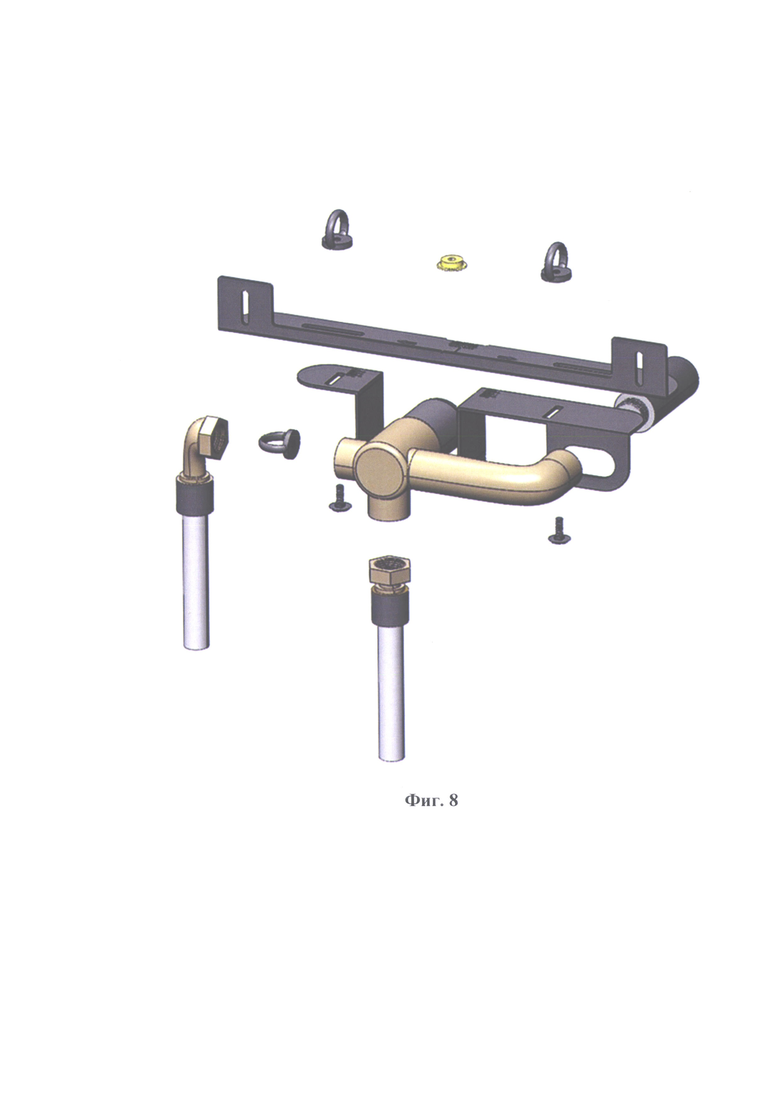

На фигуре 8 показана схема системы по фигурам 6 и 7 со стороны стены монтажа

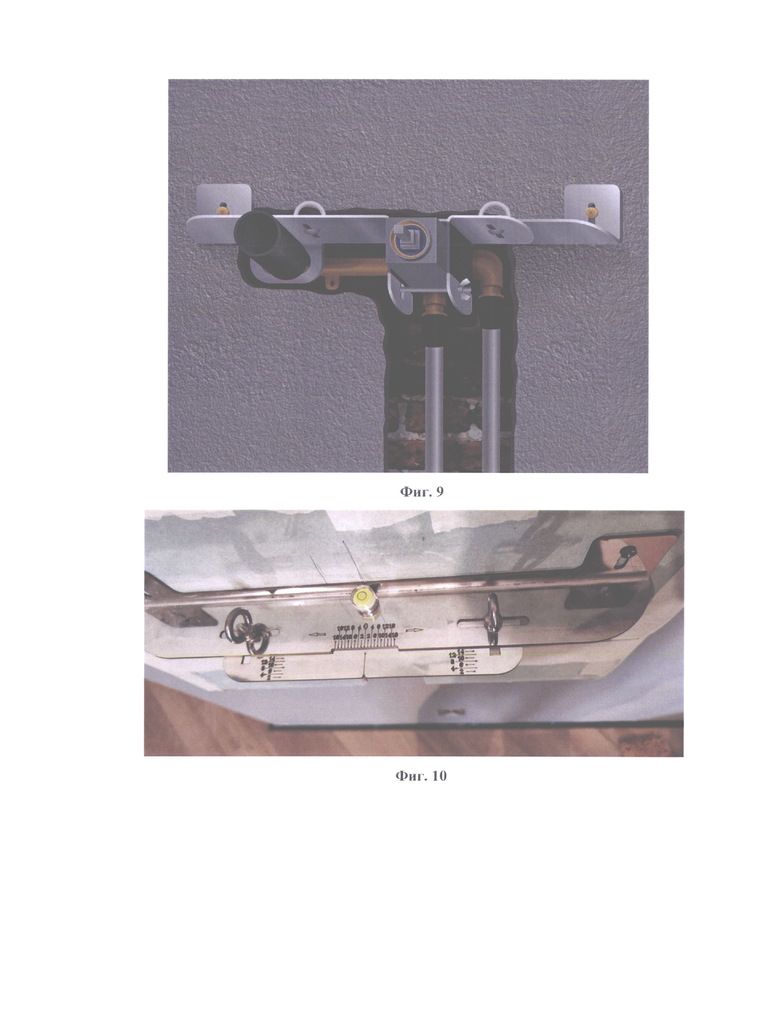

На фигуре 9 показано изображение установленной заявляемой системы применительно к установке смесителя скрытого монтажа.

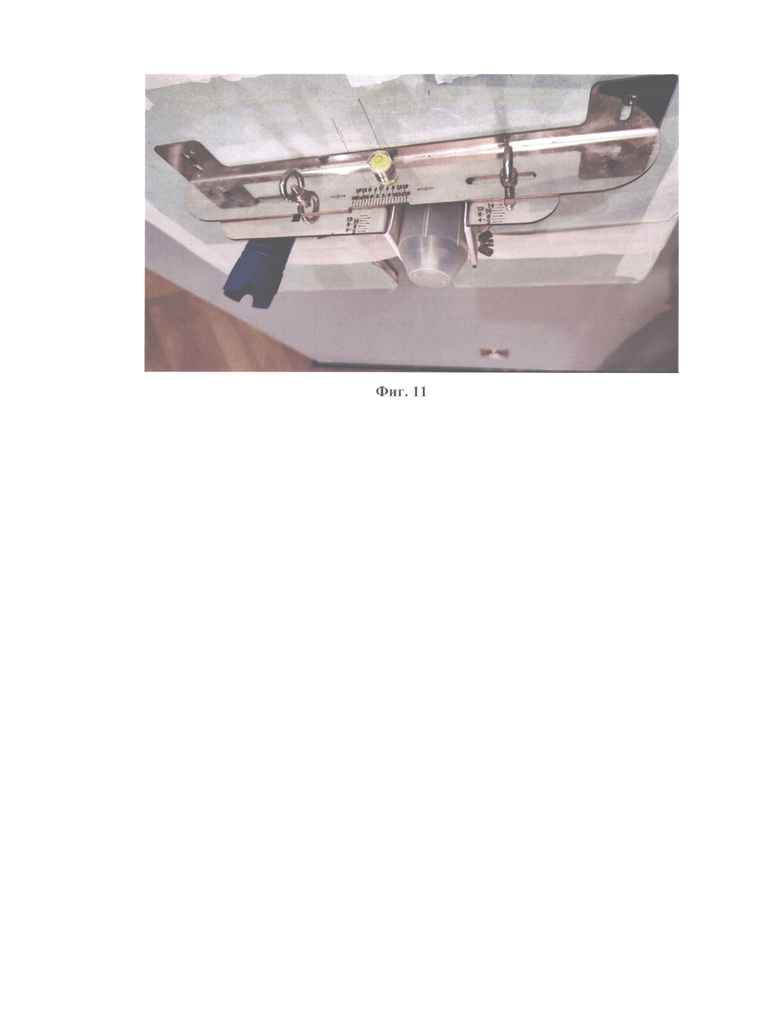

На фиг.10 и 11 показаны системы крепления водоразеток и смесителя скрытого монтажа соответственно на элементы, которых, 1, 2, 11 нанесена разметка.

Осуществление и примеры реализации изобретения

Ниже приведен пример конкретного выполнения заявляемого решения, который не ограничивает варианты его исполнения.

Заявляемая система включает в себя:

опорную планку 1 фиг. 1, 3, 4 длиной 300-400 мм. выполненную угловой формы каждая из плоскостей которой содержит отверстия через которые происходит крепление планки либо к стене через отверстия 8 (для плоскости прислоняемой к вертикальной поверхности) либо к элементу фиксации 2 через отверстия 9 (для плоскости параллельной основанию и перпендикулярной плоскости прислоняемой к стене). Плоскости планки могут быть прямоугольной формы, но предпочтительно использовать для вертикальной плоскости вариант минимальной ширины центральной части с выносными элементами по краям, в которых расположены отверстия для крепления к стене, для горизонтальной плоскости предпочтительно использовать вариант с сопряженными углами, не выпирающими за границы системы после установки;

Элемент фиксации 2 излива или изливов, имеющий так же, как и опорная планка, угловую форму, верхняя плоскость которой расположена горизонтально, а нижняя вертикально при этом нижняя плоскость содержит отверстия 10 (от 1 до 3) соизмеримые с диаметром элементов фиксации 4 расположенные с возможностью установки в них, в предпочтении нижняя вертикальная плоскость может быть представлена исключительно выносными элементами с отверстиями 10 для фиксации элементов 4. Верхняя плоскость содержит отверстия, через которые осуществляется крепление к нижней горизонтальной плоскости опорной планки 1.

Также для установки заявляемого решения необходимы:

крепежные элементы 5 и 6 для крепежа фиксатора 2 к опорной планке 1, элементы могут быть представлены болтовым - гаечным соединением, но предпочтительно использовать элементы фиксации, удобные для захвата рукой (поз. 5 фиг. 1, 4, 6);

Элементы водорозетки 3;

Резьбовые заглушки 4 фиксирующие изливы водорозетки или смесителя в фиксаторе 2, представляют собой трубчатые заглушки, выполненные с возможностью навинчивания в резьбу излива водорозеток 3 по фиг. 1, 2, 3 или смесителя скрытого монтажа по фиг. 8, 9, 10 с возможностью осуществления прижима к элементу фиксации 2;

Места крепления (отверстия в планке 1) опорной планки 1 к стене выполнены в виде вертикальных прорезей длиной от 5 до 15 мм для возможности подгонки планки 1 по уровню при ее фиксации;

Отверстия опорной площадки 1 для креплений фиксатора 2 к опорной планке 1 выполнены в виде горизонтальных прорезей от 5 до 40 мм расположенных вдоль длины фиксатора 2, при этом межосевое расстояние между отверстий должно включать в свой диапазон стандартное расстояние между центрами выходов смесителей равное 150 мм предпочтительно иметь запас не менее 20 мм в каждую из сторон от данного межосевого расстояния;

Отверстия, расположенные в фиксаторе 2 для его крепления к опорной площадке 1 выполнены в виде прорезей 5-20 мм расположенных перпендикулярно вертикальной плоскости, прислоняемой к стене.

Предпочтительно в конструкции системы может применятся элемент 7 представляющий собой портативный пузырьковый уровень, например с магнитным держателем, установленный или устанавливаемый на горизонтальную поверхность опорной планки 1.

По центру опорной планки 1, либо на вертикальной, либо на горизонтальной его плоскости в предпочтительном варианте располагается центровочная двухсторонняя метрическая шкала (не показана на чертежах позицией) позволяющая определить отцентровку системы и ее элементов фиг. 6 и 7. Так же шкала или несколько, может быть расположена поперек на элементах фиксатора 2 и 11 начинаясь с края горизонтальной поверхности вдоль отверстий-прорезей, предназначенных для фиксации к опорной планке 1.

Заявляемая система может предназначаться и для монтажа трех водорозеток фиг. 4, 5 для этого используют фиксатор 2 нижняя вертикальная плоскость которого содержит третий выносной элемент с отверстием для фиксации резьбовой заглушкой 4.

Возможен так же вариант системы, представленный на фигурах 6, 7, 8, 9 в котором фиксатор 2 выполнен из 2 элементов, угловой формы соединяемых вместе посредством элементов крепления 12 через отверстие 13 так, что верхние плоскости элементов 2 и 11 находятся в одной горизонтальной плоскости для крепления к нижней плоскости опорной планки 1 при соединении элементов 1, 2, 11 при этом элемент 2 содержит вертикальный сегмент с отверстием 10 для крепления резьбовой заглушкой 4. В отличии от предыдущих модификаций в отверстии 10 помещается элемент смесителя скрытого монтажа который через элемент 2 фиксируется резьбовой заглушкой 4. Отверстие 10 при этом желательно должно быть овальной формы, широким значением вдоль вертикальной части элемента фиксации 2 для возможности смещения элемента фиксации 2 относительно излива смесителя и соответственно его подгонки для крепления резьбовой заглушкой 4 элемента 2 к изливу смесителя. Крепежные элементы 12 подбираются таким образом (длина болта не менее 50 мм), что бы между вертикально установленными сегментами элементов 2 и 11 мог поместится выносной элемент смесителя скрытого монтажа с рычажным элементом. Вертикальные сегменты элементов 2 и 11 предназначенные для зажима выносного элемента смесителя могут иметь защитную оболочку, препятствующую царапанию выносного элемента смесителя.

Применение заявляемой системы

Инструмент (заявляемая крепежная система установки водорозеток) через вертикальную плоскость опорной планки 1 и отверстия 8 настраивается и крепится к стене, исходя из требований к установке, используя встроенные уровень 7 и центровочную шкалу (не показана на фигурах) или используя отдельные инструменты, при необходимости можно изменить положение вверх, вниз за счет формы отверстий 8 в виде вертикальных прорезей.

После настройки и установки опорной планки 1 на ней посредством отверстий 9 и крепежных элементов 5 и 6 фиксируется фиксатор 2. Система настраивается по точкам установки водорозеток и элементы 5 и 6 затягиваются для надежной фиксации, а через отверстия 10 вставляются резьбовые заглушки 4 вкручиваемые в резьбу излива для их надежной фиксации в элементе фиксации 2 после монтируются трубы, которые фиксируются традиционным способом, например, с помощью (штукатурки). После застывания штукатурки систему можно удалить со стены и монтировать смеситель в случае системы по фиг. 1-5.

В случае установки смесителя скрытого монтажа, действия по установке опорной планки 1 аналогичны предыдущему варианту, элемент фиксации 2 состоит из 2 частей собственно элемента фиксации 2 излива смесителя и второй его угловой части 11 которые устанавливаются фиг. 6, 7, 8, 9 вертикальными частями вниз после чего фиксируются к опорной планке 1 элементами креплений 5 и 6 после, посредством крепежных элементов 12 и осуществляют зажим выносного элемента смесителя скрытого монтажа. После фиксации труб и внутренней части смесителя, например, посредством штукатурки и ее застывания можно демонтировать систему крепления в обратном порядке действий.

Предлагаемое решение имеет такую форму, которая не закрывает доступ при работе мастера, например, соединить, штукатурить, и т д. При этом оно предназначено для установки стандартных и наиболее распространенных типов смесителей с возможностью регулировки параметров расположения и видов водорозеток.

Примеры осуществления

В процессе фиксации движущийся элемент фиксации 2 вместе с устанавливаемыми элементами водорозетки или смесителя скрытого монтажа двигается от или к стене до необходимого значения, например на размер толщины плитки и фиксируется точный размер определяется за счет использования шкалы.

Для установки трех водорозеток, схема которой представлена на фиг. 3, использована система со следующими параметрами:

длина системы (опорной планки) 330 мм;

ширина узкой вертикальной плоскости опорной планки 25 мм;

толщина пластин опорной планки 1 и фиксатора 2 - 2 мм;

межосевое расстояние отверстий опорной планки между ближайшими точками прорезей для креплений 5 и 6 - 110 мм, длина прорезей 40 мм;

ширина всех прорезей элементов 1 и 2 - 5.2 мм;

длина фиксатора 2 водорозеток - 180 мм;

межосевые расстояния между отверстиями для установки фиксаторов водорозеток 150 мм в случае использования варианта с 3 отверстиями 80 и 70 мм.

Изобретение относится к области санитарно-технических устройств. Крепежная система установки смесителя скрытого монтажа содержит опорную планку угловой формы, выполненную с возможностью крепления одной плоскостью к стене, фиксатор угловой формы, выполненный с возможностью соединения с нижней горизонтальной плоскостью опорной планки своей верхней горизонтальной плоскостью. Нижняя вертикальная плоскость фиксатора содержит по меньшей мере одно отверстие, соизмеримое с диаметром резьбовой заглушки излива, выполненной с возможностью вкручивания в излив водорозетки с зажимом ее к элементу фиксации. Отверстия для крепления опорной планки к стене выполнены в виде вертикальных прорезей. Отверстия для крепления опорной планки к фиксатору выполнены в виде прорезей, продольных для опорной планки и поперечных для фиксатора водорозетки. По центру горизонтальной поверхности опорной планки расположена центровочная метрическая шкала. Горизонтальная поверхность фиксатора водорозетки содержит по меньшей мере одну метрическую шкалу, расположенную поперек ее поверхности. Фиксатор угловой формы состоит из двух частей, содержащих вертикальные элементы, выполненные с возможностью зажима между собой выступающего из стены элемента смесителя скрытого монтажа. Обеспечивается упрощение способа подстройки системы с минимальным ущербом для крепежной поверхности. 2 з.п. ф-лы, 11 ил.

1. Крепежная система установки смесителя скрытого монтажа, характеризующаяся тем, что включает в себя опорную планку угловой формы, выполненную с возможностью крепления одной плоскостью к стене, фиксатор угловой формы, выполненный с возможностью соединения с нижней горизонтальной плоскостью опорной планки своей верхней горизонтальной плоскостью, при этом нижняя вертикальная плоскость фиксатора содержит по меньшей мере одно отверстие, соизмеримое с диаметром резьбовой заглушки излива, выполненной с возможностью вкручивания в излив водорозетки с зажимом ее к элементу фиксации, отверстия для крепления опорной планки к стене выполнены в виде вертикальных прорезей, отверстия для крепления опорной планки к фиксатору выполнены в виде прорезей, продольных для опорной планки и поперечных для фиксатора водорозетки, по центру горизонтальной поверхности опорной планки расположена центровочная метрическая шкала, горизонтальная поверхность фиксатора водорозетки содержит по меньшей мере одну метрическую шкалу, расположенную поперек ее поверхности, при этом фиксатор угловой формы состоит из двух частей, содержащих вертикальные элементы, выполненные с возможностью зажима между собой выступающего из стены элемента смесителя скрытого монтажа.

2. Крепежная система установки смесителя скрытого монтажа по п. 1, отличающаяся тем, что на горизонтальной поверхности опорной планки установлен пузырьковый уровень.

3. Крепежная система установки смесителя скрытого монтажа по п. 1, отличающаяся тем, что на вертикальных сегментах фиксатора, предназначенных для зажима, выступающего из стены элемента смесителя скрытого монтажа, установлены защитные оболочки, препятствующие царапанию зажимаемого элемента смесителя.
