ПОДВЕСНАЯ СИСТЕМА ДЛЯ МОНТАЖА БЕТОННОЙ ПАНЕЛИ ФАСАДА ЗДАНИЯ Российский патент 2025 года по МПК E04F13/23 E04B1/38

Область техники

Изобретение относится к области строительства и может быть использовано при монтаже бетонных и железобетонных конструкций стен и навесных железобетонных конструкций вентилируемых фасадов зданий и сооружений различного назначения.

Уровень техники

Из уровня техники, в частности, из ЕР 3214235 А1 известна система соединения первой сборной бетонной детали со второй сборной бетонной деталью, со сборным соединителем и с соединительным элементом, причем сборный соединитель содержит опорную плиту и по меньшей мере один литейный анкер, соединенный с опорной плитой для заливки в первую сборную бетонную деталь, и причем опорная плита лежит в базовой плоскости и имеет сквозное отверстие для соединительного элемента, отличающаяся тем, что поперечное сечение сквозного отверстия больше поперечного сечения соединительного элемента, и что система соединения имеет позиционирующие средства для свободного позиционирования и для положительной фиксации положения соединительного элемента, пропущенного через сквозное отверстие во всех направлениях, лежащих в базовой плоскости базовой плиты.

Недостатком данной системы является слабая фиксация анкеров в плитах, что может повлечь за собой их вырывание из плиты. Кроме того, необходимо произвести точное позиционирование плит между собой, что влияет на скорость монтажа.

Из патента РФ на полезную модель №121832 известен узел соединения плит, характеризующийся тем, что содержит размещенные в плитах закладные детали, соединенные между собой через соединительный элемент посредством сварки, при этом соединительный элемент представляет собой пластину из нержавеющей стали.

При использовании технического решения по указанному патенту для соединения крупнопанельных элементов, в частности для соединения стеновых панелей с плитами перекрытия, не обеспечивается требуемая прочность конструкции, поскольку соединительный элемент не обеспечивает сопротивление колебательным нагрузкам, так как работает только в одной проекции.

Раскрытие сущности изобретения

Настоящее изобретение направлено на достижение технических результатов, заключающихся в повышении темпа строительства, скорости и надежности монтажа бетонных фасадов здания, а также в возможности нивелировки бетонного фасада здания в проектное положение даже после установки необходимых крепежных элементов.

Заявленные технические результаты обеспечивает подвесная система для монтажа бетонной панели фасада здания, содержащая:

1) Строительный подвес, представляющий собой металлическую пластину (3) изогнутой формы, закрепленную с помощью как минимум одного анкера (4) через отверстие (5) в плиту межэтажного перекрытия (2а), в котором предварительно засверлено отверстие под анкер (4), при этом отверстие (5) является по своей форме продолговатым, а металлическая пластина (3) изогнутой формы соединена с регулировочной планкой (8), содержащей как минимум два регулировочных отверстия (9), предназначенных для установки в них установочного пальца (9а), при этом регулировочная планка (8) соединена со стержнем с резьбой (10), где стержень с резьбой (10) вставлен в соосное ему отверстие (11) в металлической пластине (3) и зафиксирован гайкой (12), расположенной на стержне с резьбой (10) над соосным отверстием (11) так, чтобы была возможность нивелировки бетонной панели (1) в проектное положение;

2) Закладной элемент, установленный в бетонную панель (1), состоящий из вертикальной металлической пластины (13) с загнутыми краями (13а), к которой прикреплен металлический уголок (14) с помощью болтов (15), гаек (16) и шайб (17) через соответствующие отверстия, при этом края (13а) загнуты по радиусу так, что образуется зазор (18) для регулировочной планки (8) между вертикальной металлической пластиной (13) и металлическим уголком (14);

3) Как минимум один нажимной анкер (21), содержащий винт (22) и закладную (23), установленную в бетонную панель (1), где винт (22) состоит из резьбовой шпильки и навинченной на него шестигранной гайки, образующей головку винта (24), основную и контргайку (25) для дополнительной фиксации винта (22) в закладной (23), которая представляет собой стальную, квадратную пластину (26) с приваренной к ней втулкой (27);

4) Нижнее ограничительное крепление (30), установленное в бетонной панели (1) и содержащее стальной фланец (31), стержни арматурные (32) и спиральную арматуру (33), а также вставку (34);

5) Верхнее ограничительное крепление (29), установленное в бетонной панели (1) и состоящее из стального фланца (35), стержней арматурных (36), втулки (37) и заглушки;

6) Свободную ось, входящую в отверстия нижнего ограничительного крепления (30) и верхнего ограничительного крепления (29), образованные соответственно втулкой (37) и пластиковой вставкой (34), и скрепляющую соседствующие бетонные панели (1).

Достижение заявленных технических результатов обеспечивается признаками изобретения, перечисленными в формуле изобретения. Осуществимость достижения технических результатов поясняется далее с учетом прилагаемых чертежей и описания осуществления изобретения.

Краткое описание чертежей

Заявляемое техническое решение поясняется изображениями:

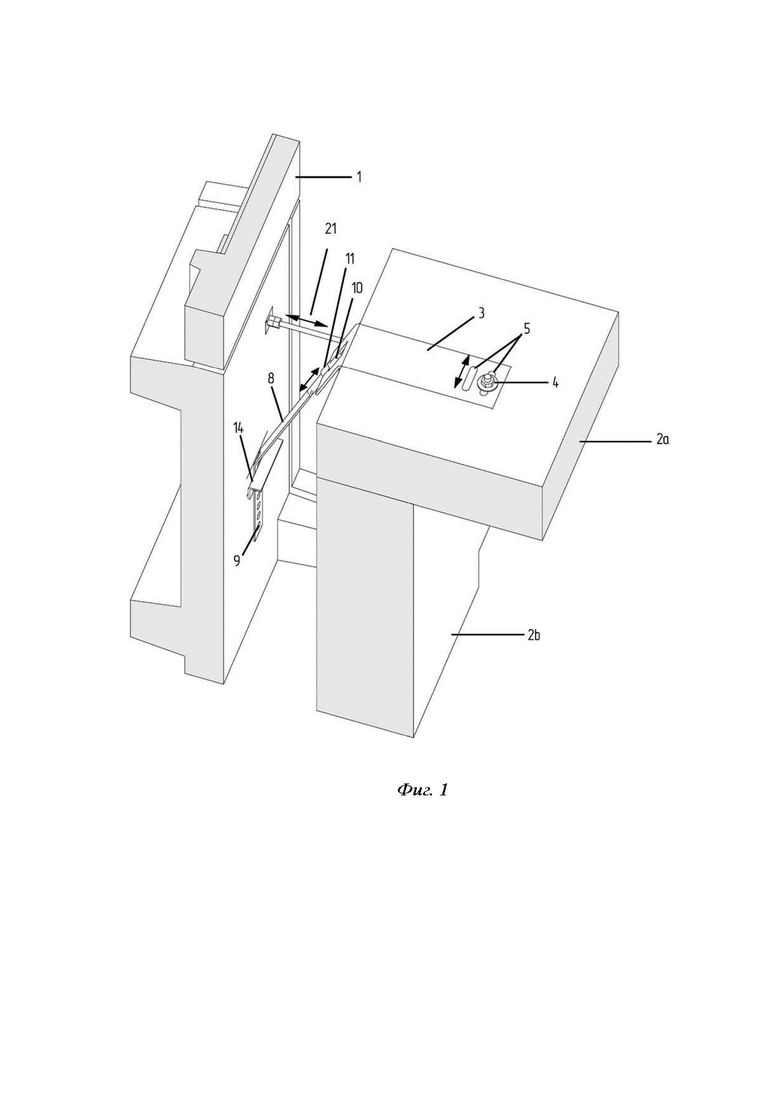

Фиг. 1 - крепление бетонной панели к монолитному элементу каркаса

здания;

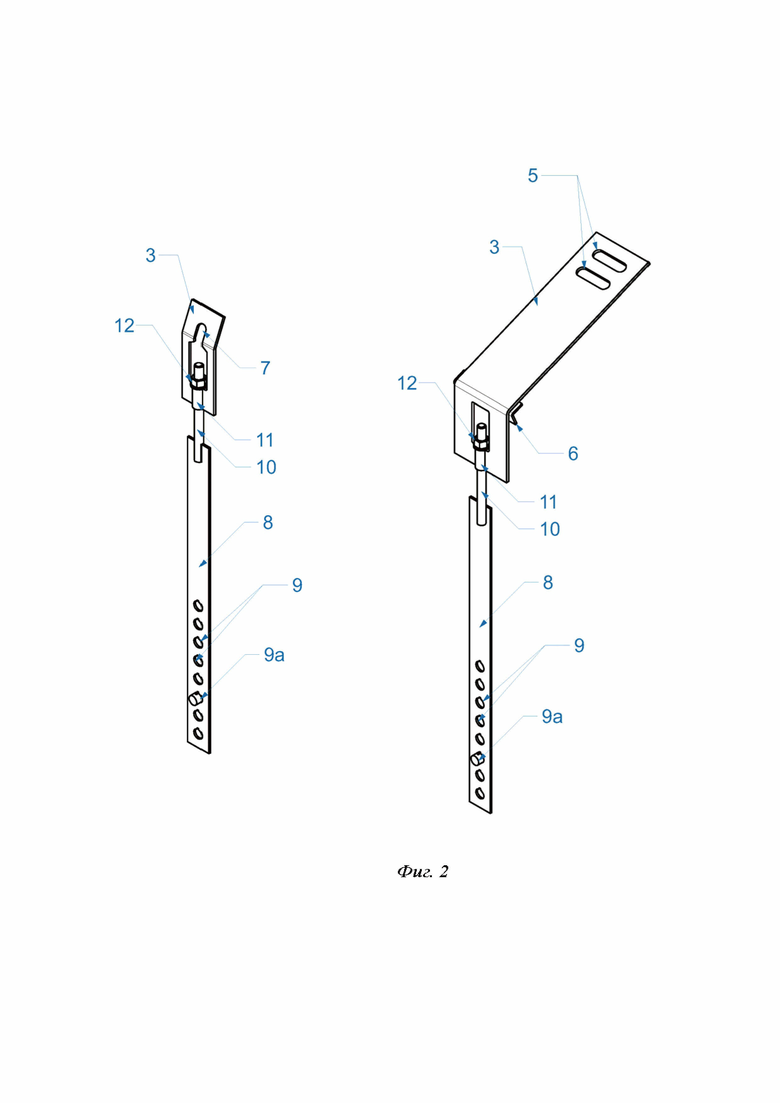

Фиг. 2 - строительные подвесы;

Фиг. 3 - закладной элемент;

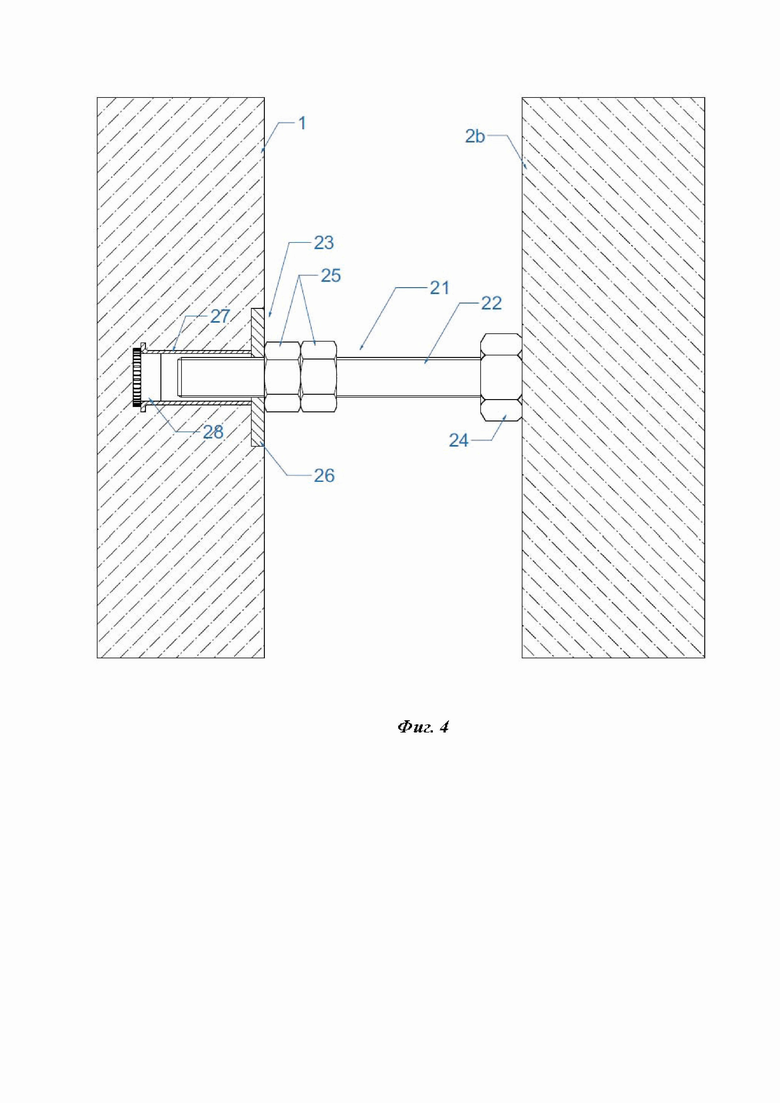

Фиг. 4 - нажимной анкер;

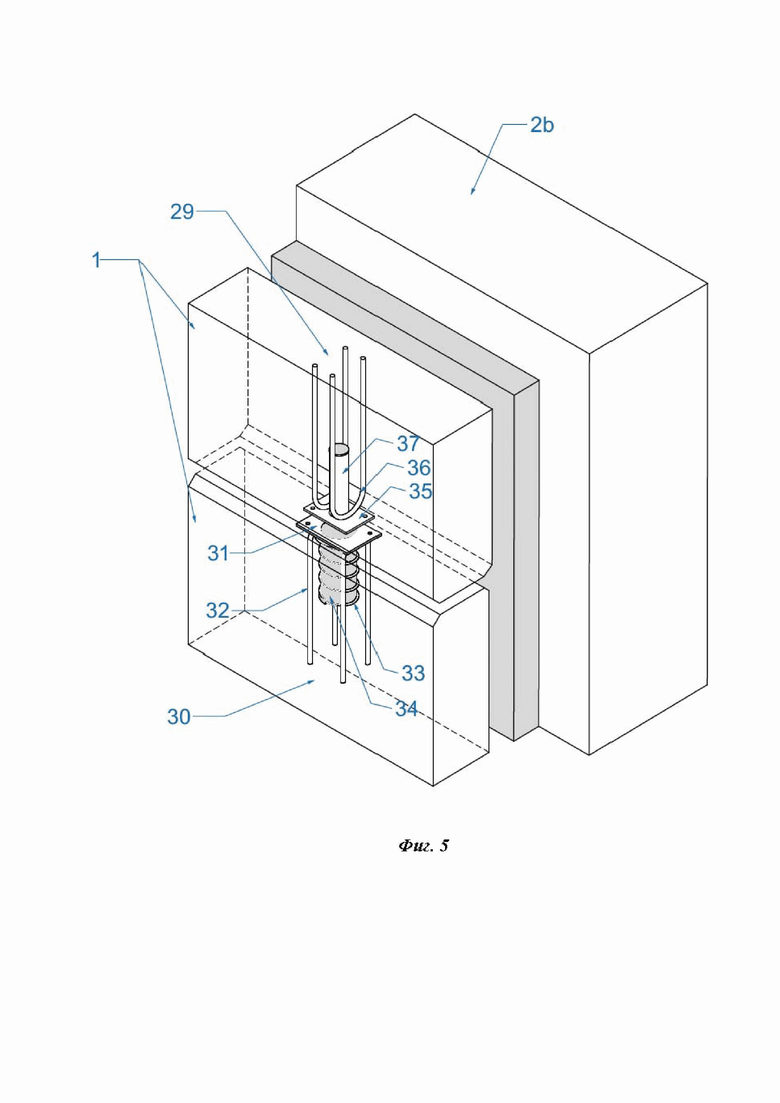

Фиг. 5 - верхнее и нижнее ограничительные крепления.

Осуществление изобретения

Как видно из Фиг. 1, при креплении бетонной панели (1) к монолитному элементу каркаса здания, например, плитам межэтажных перекрытий (2а), в конструкции изобретения используются следующие составные части:

1) Строительный подвес (более подробно представлен на Фиг. 2), представляющий собой металлическую пластину (3), которая крепится с помощью как минимум одного анкера (4) через отверстие (5) в плиту межэтажного перекрытия (2а), в которой предварительно засверлено отверстие под анкер (4). При этом отверстия (5) являются по своей форме продолговатыми и позволяют производить нивелировку бетонной панели (1) после установки анкеров (4), путем ослабления крепления анкера (4) и перемещения бетонной панели (1) в горизонтальной плоскости.

Как показано на Фиг. 2, в одном из вариантов металлическая пластина (3) имеет гнутую форму с отверстиями (5) и позволяет производить монтаж на горизонтальную поверхность. При этом к внутреннему углу металлической пластины приварен металлический уголок (6), который соприкасается с плитой межэтажного перекрытия (2а) при монтаже.

В другом варианте металлическая пластина (3) имеет также гнутую форму, но позволяющую произвести ее закрепление на пилоне (2b) с помощью анкера (4) через отверстие (7) в пилон (2b), в котором предварительно засверлено отверстие под анкер (4).

Металлическая пластина (3) соединена с регулировочной планкой (8), которая в свою очередь содержит как минимум два регулировочных отверстия (9), предназначенных для установки в них установочного пальца (9а) и возможности перемещения регулировочной планки (8) и ее фиксации в необходимом положении, следовательно, для нивелировки бетонной панели (1) в проектное положение. Регулировочная планка (8) соединена со стержнем с резьбой (10) методом сварки, при этом стержень с резьбой (10) вставлен в соосное ему отверстие (11) в металлической пластине (3) и зафиксирован гайкой (12), расположенной на стержне с резьбой (10) над соосным отверстием (11) так, чтобы была возможность нивелировки бетонной панели (1) в проектное положение.

2) Закладной элемент (более подробно представлен на Фиг. 3), который устанавливается в бетонную панель (1) в процессе ее производства. Он устанавливается в формующую оснастку в заданных местах, согласно конструкции бетонной панели, перед заливкой бетона. После заливки и отверждения бетона закладной элемент оказывается вмонтированным в бетонную панель (1). Конструктивно закладной элемент состоит из вертикальной металлической пластины (13) с загнутыми краями (13а), к которой прикреплен металлический уголок (14) с помощью двух болтов (15), гаек (16) и шайб (17) через соответствующие отверстия. При этом гайки (16) устанавливаются как со стороны металлического уголка (14), так и со стороны металлической пластины (13). Стоит учитывать, что края (13а) загибаются не под прям углом, а по определенному радиусу так, чтобы образовать зазор (18) для регулировочной планки (8) между вертикальной металлической пластиной (13) и металлическим уголком (14). Дополнительно закладной элемент содержит отверстия (19) в загнутых краях (13а) для металлических стержней (на фигурах не показаны), позволяющих повысить надежность закрепления закладного элемента внутри бетонной панели (1), и вкладыш (20).

Металлическая пластина (3) зацепляется за металлический уголок (14) посредством установочного пальца (9а). Предварительный выбор положения бетонной панели (1) в направлении «вверх и вниз» выполняется за счет перестановки установочного пальца (9а) в регулировочных отверстиях (9). Точная регулировка «вверх и вниз» в диапазоне ±25 мм осуществляется путем вращения гайки (12). В направлении «влево и вправо» положение бетонной панели (1) регулируется путем сдвига в пределах зазора (18) ±25 мм в закладном элементе. После достижения требуемого положения и зазора регулировочная планка (8) зажимается в закладном элементе металлическим уголком (14) и соответствующими гайками (16).

3) Как минимум один нажимной анкер (21) (более подробно представлен на Фиг. 4) для применения в качестве опор и элементов для регулирования зазора между панелями в бетонных и железобетонных конструкциях стен и навесных вентилируемых фасадов зданий и сооружений различного назначения (может использоваться вариация два снизу и два сверху).

Нажимной анкер (21) представляет собой комплект из двух сборочных единиц: винта (22) и закладной (23). При эксплуатации винт (22) и закладная (23) с одинаковым размером резьбы применяются совместно. Винт (22) состоит из резьбовой шпильки и навинченной на него шестигранной гайки, образующей головку винта (24). Эти детали скреплены друг с другом посредством неразъемного механического соединения - кернения резьбы. Таким образом, соединение гайки (24) и шпильки является неподвижным, что позволяет производить вращение винта (22), вращая гайку (24). Также в комплект винта входят две стандартные гайки (25), основная и контргайка для дополнительной фиксации винта (22) в закладной (23).

Закладная (23) представляет собой стальную, квадратную пластину (26) с приваренной к ней втулкой (27). На противоположном краю втулки выполнена развальцовка, предназначенная для усиления закрепления закладной (23) в материале бетонной панели (1). В торец втулки устанавливается пластиковая заглушка (28). Закладная (23) устанавливается в бетонную панель (1) в процессе ее производства в формующую оснастку в заданных местах, согласно конструкции бетонной панели. После заливки и отверждения бетона закладная (23) оказывается вмонтированной в эту бетонную панель. Пластиковая заглушка (28) предотвращает попадание жидкого бетона во внутренний объем втулки (27).

Для регулирования зазора между бетонной панелью (1) и пилоном (2b) необходимо вращать винт (22), вкручивая его глубже в закладную (23) для уменьшения зазора, или выкручивая, для увеличения зазора. Положение винта (22) фиксируется стандартными контргайками (25).

4) Верхнее ограничительное крепление (29) и нижнее ограничительное крепление (30) (более подробно представлены на Фиг. 5), предназначенные для базирования (позиционирования) бетонных панелей относительно друг друга с требуемой точностью и для предотвращения их самопроизвольного перемещения или сдвига.

Нижнее ограничительное крепление (30) состоит из стального фланца (31), стержней арматурных (32) и спиральной арматуры (33), а также в состав входит вставка из пенопласта (34). Нижнее ограничительное крепление (30) устанавливается в бетонную панель (1) в процессе ее производства в формующую оснастку в заданных местах, согласно конструкции бетонной панели, перед заливкой бетона. Рабочая полость формующей оснастки заполняется жидким бетоном, в том числе и пространство вокруг нижнего ограничительного крепления (30). После отверждения бетона оно оказывается вмонтированным в эту бетонную панель. Стержни арматурные (32) обеспечивают прочность закрепления в бетоне. Пенопластовая вставка (34) обеспечивает формирование цилиндрической полости (отверстия) в процессе заливки и отверждения бетона, а спиральная арматура (33) образует армирование стенок этой полости. Пенопластовая вставка (34) в дальнейшем удаляется. Дополнительно стержни арматурные (32) могут содержать приваренные к ним шайбы (на фигурах не показаны), что обеспечивает фиксацию в бетоне и исключает возможность вырывания нижнего ограничительного крепления (30) из бетонной панели (1).

Верхнее ограничительное крепление (29) состоит из стального фланца (35), стержней арматурных (36) и втулки (37), а также во втулку устанавливается пластиковая заглушка (на фигурах не показана). Верхнее ограничительное крепление (29) устанавливается в бетонную панель в процессе ее производства, перед заливкой бетона. После отверждения бетона верхнее ограничительное крепление (29) оказывается вмонтированным в эту бетонную панель. Стержни арматурные (36) обеспечивают прочность закрепления в бетоне. Пространство вокруг втулки (37) заполняет заливаемый бетон и таким образом, втулка (37) образует цилиндрическое отверстие со стальными стенками. Пластиковая заглушка предотвращает попадание жидкого бетона во внутренний объем втулки (37). Дополнительно стержни арматурные (36) могут содержать приваренные к ним шайбы (на фигурах не показаны), что обеспечивает фиксацию в бетоне и исключает возможность вырывания верхнего ограничительного крепления (29) из бетонной панели (1).

Соседствующие бетонные панели (1) скрепляются между собой с помощью свободной оси (на фигурах не показана), которая входит в отверстия нижнего ограничительного крепления (30) и верхнего ограничительного крепления (29), образованные соответственно втулкой (37) и пластиковой вставкой (34). После установки свободной оси в отверстие нижнего ограничительного крепления (30) такое отверстие заливается специальным раствором, фиксирующим свободную ось. Данный факт препятствует смещению бетонных панелей (1) относительно друг друга.

Предложенная подвесная система для монтажа бетонной панели фасада здания позволяет повысить темп строительства, скорости и надежности монтажа бетонных фасадов здания, а также производить нивелировку бетонного фасада здания в проектное положение даже после установки необходимых крепежных элементов.

Изобретение относится к области строительства и может быть использовано при монтаже бетонных и железобетонных конструкций стен и навесных железобетонных конструкций вентилируемых фасадов зданий и сооружений различного назначения. Технический результат заключается в повышении темпа строительства, скорости и надежности монтажа бетонных фасадов здания, а также в возможности нивелировки бетонного фасада здания в проектное положение даже после установки необходимых крепежных элементов. Подвесная система для монтажа бетонной панели фасада здания содержит: строительный подвес, представляющий собой металлическую пластину изогнутой формы, закладной элемент, установленный в бетонную панель, как минимум один нажимной анкер, нижнее ограничительное и верхнее ограничительное крепления, установленные в бетонной панели, а также свободную ось, входящую в отверстия нижнего ограничительного крепления и верхнего ограничительного крепления. 7 з.п. ф-лы, 5 ил.

1. Подвесная система для монтажа бетонной панели фасада здания, содержащая:

1) строительный подвес, представляющий собой металлическую пластину (3) изогнутой формы, закрепленную с помощью как минимум одного анкера (4) через отверстие (5) в плиту межэтажного перекрытия (2а), в котором предварительно засверлено отверстие под анкер (4), при этом отверстие (5) является по своей форме продолговатым, а металлическая пластина (3) изогнутой формы соединена с регулировочной планкой (8), содержащей как минимум два регулировочных отверстия (9), предназначенных для установки в них установочного пальца (9а), при этом регулировочная планка (8) соединена со стержнем с резьбой (10), где стержень с резьбой (10) вставлен в соосное ему отверстие (11) в металлической пластине (3) и зафиксирован гайкой (12), расположенной на стержне с резьбой (10) над соосным отверстием (11) так, чтобы была возможность нивелировки бетонной панели (1) в проектное положение;

2) закладной элемент, установленный в бетонную панель (1), состоящий из вертикальной металлической пластины (13) с загнутыми краями (13а), к которой прикреплен металлический уголок (14) с помощью болтов (15), гаек (16) и шайб (17) через соответствующие отверстия, при этом края (13а) загнуты по радиусу так, что образуется зазор (18) для регулировочной планки (8) между вертикальной металлической пластиной (13) и металлическим уголком (14);

3) как минимум один нажимной анкер (21), содержащий винт (22) и закладную (23), установленную в бетонную панель (1), где винт (22) состоит из резьбовой шпильки и навинченной на него шестигранной гайки, образующей головку винта (24), основную и контргайку (25) для дополнительной фиксации винта (22) в закладной (23), которая представляет собой стальную квадратную пластину (26) с приваренной к ней втулкой (27);

4) нижнее ограничительное крепление (30), установленное в бетонной панели (1) и содержащее стальной фланец (31), стержни арматурные (32) и спиральную арматуру (33), а также вставку (34);

5) верхнее ограничительное крепление (29), установленное в бетонной панели (1) и состоящее из стального фланца (35), стержней арматурных (36), втулки (37) и заглушки;

6) свободную ось, входящую в отверстия нижнего ограничительного крепления (30) и верхнего ограничительного крепления (29), образованные соответственно втулкой (37) и пластиковой вставкой (34), и скрепляющую соседствующие бетонные панели (1).

2. Подвесная система для монтажа бетонной панели фасада здания по п. 1, отличающаяся тем, что к внутреннему углу металлической пластины (3) изогнутой формы приварен металлический уголок (6), который соприкасается с плитой межэтажного перекрытия (2а) при монтаже.

3. Подвесная система для монтажа бетонной панели фасада здания по п. 1, отличающаяся тем, что гайки (16) установлены как со стороны металлического уголка (14), так и со стороны металлической пластины (13).

4. Подвесная система для монтажа бетонной панели фасада здания по п. 1, отличающаяся тем, что закладной элемент содержит отверстия (19) в загнутых краях (13а) для металлических стержней, расположенных внутри бетонной панели (1).

5. Подвесная система для монтажа бетонной панели фасада здания по п. 1, отличающаяся тем, что винт (22) и навинченная на него шестигранная гайка скреплены друг с другом посредством неразъемного механического соединения - кернения резьбы.

6. Подвесная система для монтажа бетонной панели фасада здания по п. 1, отличающаяся тем, что на противоположном краю втулки (27) выполнена развальцовка, предназначенная для усиления закрепления закладной (23) в материале бетонной панели (1), а в торец втулки установлена заглушка (28).

7. Подвесная система для монтажа бетонной панели фасада здания по п. 1, отличающаяся тем, что стержни арматурные (32) содержат приваренные к ним шайбы.

8. Подвесная система для монтажа бетонной панели фасада здания по п. 1, отличающаяся тем, что стержни арматурные (36) содержат приваренные к ним шайбы.
