КРОВЕЛЬНАЯ СЭНДВИЧ-ПАНЕЛЬ Российский патент 2025 года по МПК E04C2/292

Изобретение относится к конструкциям панелей типа сэндвич для строительства, а именно для конструкции заводской готовности, для наружных кровельных покрытий, возводимых жилых, общественных и административных зданий и сооружений.

К сэндвич-панелям, используемым в строительстве, предъявляются следующие требования: высокая прочность, легкость, огнеустойчивость.

В настоящее время сэндвич-панели для кровли - один из востребованных материалов нового поколения, особенно в промышленном строительстве.

Известно, что сэндвич-панели производят также для стен, панели, внутренние и внешние перегородки.

В качестве металлической обшивки используют оцинкованный стальной лист, покрытый сверху или краской, или полимерным слоем. Это в первую очередь увеличивает защитные качества стального листа, продлевая его непростую эксплуатацию на крыше. Во-вторых, это большое разнообразие цветового оформления, что дает архитекторам и дизайнерам решать некоторые дизайнерские задачи. При этом все слои между собой склеены специальным составом - двухкомпонентным клеем, что придает трехслойной конструкции особую прочность.

Следует отметить, что стальные листы - это необязательно плоская поверхность. Сегодня производители в основном предлагают кровельные сэндвич-панели для крыши с профильной формой в виде профнастила, то есть с трапецеидальной формой или волнистой.

В качестве теплоизоляционного материала может быть использована минеральная вата или вспененный полимерный материал с закрытыми порами, полученный экструзией, например, пенополиуретан или пенополистирол. Панели из пенополистирола прочные, легкие, но горючие. Сэндвич-панели из минеральной ваты негорючие, но более тяжелые и менее прочные, чем сэндвич-панели с пенополистиролом. А для обеспечения достаточных прочностных свойств эти панели необходимо делать из неоднородной структуры минеральной ваты, у которой должны быть более плотные внешние слои, которые приклеиваются к стальным листам облицовки и не разрывать волокна внешних слоев ваты.

Следует отметить, что под сэндвич-панели для крыши укладывают металлическую строительную систему. Это или стальные стандартные профили, или изготовленные из оцинкованного листа несущие элементы, имитирующие стандартные профили. Если используется первый вариант, то в профилях заблаговременно делают отверстия под крепежи. Если применяется второй вариант, то небольшой толщины оцинкованные элементы легко просверливаются кровельными саморезами по металлу, которые используются для крепления кровельного настила.

Саморезы комплектуются прокладками из неопреновой резины, которая под действием природных нагрузок на всем протяжении своей эксплуатации не меняет своих качеств и свойств.

Следует также отметить, что оцинкованные листы по краям между собой имеют известное замковое соединение - это практически нахлыст, поэтому соседние стыкуемые панели скрепляют между собой по верхним стальным оцинкованным листам с использованием коротких саморезов по металлу.

Сэндвич-панели всех производителей сертифицированы в системе ГОСТ Р и соответствуют ТУ 5284-001-87396920-2014 и 5284-002-87396920-2014, а крепежные элементы - требованиям ГОСТ 1147-80.

Известно, что у кровельных сэндвич-панелей внешние профилированные стальные листы облицовки придают жесткость панели, профиль внешних листов облицовки делается гораздо выше, что обеспечивает отвод воды и придает кровле дополнительную прочность.

Кроме того, недостаточная прочность сэндвич-панелей может возникнуть при большой нагрузке, например выпавшего мокрого снега или постоянного движения людей без специального настила, это приводит к отслоению внешних стальных листов облицовки от минеральной ваты и потере несущей способности сэндвич-панелей, отслоение внешних стальных листов облицовки приводит к расстройству структуры сэндвич-панелей в местах опирания на прогоны; появлению недопустимых прогибов, расстройству стыков между панелями и к протечкам воды в стыках панелей.

Габариты панелей. Стандартные размеры изделий: толщина - 50-300 мм; ширина - 1000 мм; длина от 2000 до 14000 мм - эти размеры более рациональны при строительстве для кровли зданий. Теплопроводность зависит от типа используемого теплоизоляционного материала: минеральная вата - 0,034-0,044 Вт/м К (К- буквенное обозначение - кровля); пенополистирол - 0,03-0,04 Вт/м К; пенополиуретан - 0,019-0,025 Вт/м К. Плотность 40-50 кг/м². Срок службы 50 лет.

Сооружения крыши из сэндвич-панелей - задача сложная, несмотря на их универсальность. Здесь нужен точный расчет на всех этапах, начиная от выбора материалов и заканчивая непосредственно монтажом.

Классификация ребер жесткости в сэндвич-панелей достаточно обширна.

В предложенном случае конкретно рассматриваются ребра жесткости усиления панелей перекрытия с усилением продольных ребер жесткости, по рабочей длине, где нагрузка связана, в частности в климатических зонах с повышенной влажностью и морозостойкостью (оттаивание и вновь замерзания, а значит, нагрузка увеличивается от высотного снежного покрова с осени до весны). Подробнее об этом приводится ниже известные источники аналогов и прототипа, согласно конструкции, и ее назначения, соответственно.

Известна слоистая панель (аналог) типа сэндвич, которая включает наружную и внутреннюю обшивки, выполненные из алюминиевых или стальных профилированных листов, и размещенный между ними слой из пенопласта или минеральной ваты (Патент RU №2156364, Е04С 2/292 от 20.09.2000).

Недостатком известной панели типа сэндвич является малая продольная и поперечная жесткость.

Известна стеновая панель для облицовки и утепления строительных сооружений, содержащая фасадный элемент, к которому посредством клеящей композиции присоединен теплоизоляционный слой с выполненными в нем пазами, образующими с фасадным элементом вентиляционные каналы. Стеновая панель дополнительно снабжена обшивкой, выполненной из воздухопроницаемого материала. Теплоизоляционный слой размещен между фасадным элементом и обшивкой, с которой он соединен посредством клеящей композиции и формирован из брусков теплоизоляционного материала, расположенных со смещением вдоль вентиляционных каналов (Патент RU №100793, E04F 13/00 от 27.12.2010).

Недостатком известной панели типа сэндвич является малая продольная и поперечная жесткость.

Следует привести также известную панель (Патент RU №2250830, В32В 9/06, Е04С 2/36 от 27.04.2005), которая представляет собой материал со слоями обшивки верхним и нижним наполнителем, при этом в аналоге отмечается, что пленка клеевая ВК-46 уложена для предотвращения попадания влаги в наполнитель, где происходит нанесение на торцы панели сотовой и во все ее отверстия конструкции пасты ВА3-1, что приводит к увеличению жесткости панели сотовой в местах крепления арматуры, приборов крепежных элементов самой панели, а также предотвращает попадание влаги в сотопласт.

Известна линия для изготовления панелей ограждения, типа сэндвич, состоящая из листов обшивки с огнезащитным и средним слоем утеплителя, выполненным из заливочного пенопласта (Патент RU №2032538, В28В 5/04, В29С 39/20 от 10.04.1995).

Недостатком данной панели является малая продольная и поперечная жесткость при большой массе на единицу длины конструкции, не достаточно способны выдерживать транспортные нагрузки и могут разрушаться.

Наиболее близкой к предлагаемому техническому решению является панель типа сэндвич. Эта панель содержит центральную часть, выполненную из тонких слоев стекловаты или минеральной ваты, и два поверхностных слоя, например из листового металла. При этом внутренний слой состоит из кусков стекловаты, повернутых на 90° вокруг их продольной оси после их резки. Для создания в плите максимальной жесткости осуществляется ориентация волокон стекловаты перпендикулярно плоскости панели. После поворотов кусков повышается прочность всей панели на сжатие, сдвиг и изгиб. Куски слоев смещены продольно по отношению к рядом расположенным кускам и образуют ступенчатый торцевой стык (Патент RU №2066635, В28В 1/52, Е04С 2/24 от 20.09.1996).

Недостатком прототипа является недостаточная прочность при поперечной нагрузке, например, при налипании большого количества снега или постоянного движения людей без специального настила образуется прогиб, и панель выходит из строя, высокая себестоимость, так как для повышения прочности необходимо значительно увеличивать толщину центральной части панели, что также ведет к увеличению массы панели.

Задачей заявляемого технического решения является создание кровельной сэндвич-панели, повышение прочности панели, уменьшение ее массы, снижение себестоимости при одновременном сохранении ее огнестойкости, повышение долговечности и несущей способности.

Указанный технический результат достигается тем, что кровельная сэндвич-панель, включающая два поверхностных слоя из металлических листов и центральную часть, заполненную теплоизоляционным материалом, согласно изобретения, теплоизоляционный материал состоит их основного слоя и пограничного слоя, расположенного между верхним металлическим листом и основным слоем теплоизоляции, сэндвич-панель выполнена с возможностью опирания по двухпролетной или трехпролетной схеме, снабжена усиливающими продольными вертикальными пластинами, имеющими в плане форму трапеции, треугольника или зигзагообразную форму, концы которых соединены на участках сжатого верхнего металлического листа, сэндвич-панель снабжена механическими крепежами в виде удлиненных саморезов, имеющих уплотнение с прокладками.

Кроме того, пограничный теплоизоляционный материал выполнен из жесткого теплоизоляционного материала и соединен одной стороной посредством клеящей композицией к верхнему металлическому листу, а другой стороной к основному теплоизоляционному материалу.

Кроме того, усиливающие продольные вертикальные пластины выполнены из тонколистового оцинкованного металла с полимерным покрытием без перфорации или с перфорацией: прямоугольной, квадратной, многоугольной, круглой, овальной формы или в виде с мелкими ячейками из стекловолоконного или базальтового материала.

Кроме того, головки саморезов закрыты консервирующим водонепроницаемым материалом в виде битумной клеящей ленты.

Следует для примера привести характеристику теплоизоляционного материала из пенополистирол (ПП) - плиты ГСБ-С-25, которые сами по себе обладают:

- экономически чистым материалом;

- низкой теплопроводностью;

- небольшим весом;

- высокой прочностью, химической стойкостью и долговечностью.

Он может нести значительные нагрузки в течение длительного времени - не горит, его небольшой вес облегчает монтаж, что является разновидностью по отношению к минеральной вате, негорючий материал. Основным свойством минеральной ваты - это ее негорючесть и высокие тепловые и звукоизоляционные характеристики, химическая и биологическая стойкость, экологичность. Этот материал также уложен как утеплитель, между металлическими оцинкованными листами.

Исходя из данного стандарта панелей типа сэндвич для покрытия крыш, авторы изобретения ниже рассматривают конкретно форму трапецеидальную ребер жесткости сверху панели, состоящей из двух тонкостенных листов (листовая сталь), согласно характеристике панели, отмеченной выше. При этом высота ребра жесткости составляет - 40 мм, при его верхней ширине - 24 мм, т.е. панель кровельная с базальтовым утеплителем (ПКБ). Производитель - г.Самара, Россия.

Указанные признаки в предложенном решении являются существенными. При этом усиливающие вертикальные продольные пластины, представляющие собой в плане форму трапеции или треугольника или зигзагообразного очертания, установленные между верхним металлическим листом и нижним металлическим листом панели, и выполняются без перфорации или с перфорацией: прямоугольной, квадратной, многоугольной, круглой, овальной или сетки с мелкими ячейками из стекловолоконного или базальтового материала.

Усиливающие вертикальные продольные пластины расположены внутри утеплителя и присоединятся посредством клеящей композицией или сваркой к обшивкам верхнего и нижнего металлических листов на участках сжатого верхнего металлического листа, и не присоединяются посредством клеящей композицией на участках растянутого верхнего металлического листа, что дополнительно также обеспечивает надежность панели в целом.

Для передачи напряжений от верхнего металлического листа к основному теплоизоляционному материалу устанавливаем пограничный теплоизоляционный материал жесткого теплоизоляционного материалов, присоединенный посредством клеящей композиции к обшивке верхнего металлического листа, а с другой стороны - к основному теплоизоляционному материалу.

Кроме того, сэндвич-панель при эксплуатации покрытия крыш плотно фиксируют вкручиванием в подготовленную несущую конструкцию сверху с помощью механического крепежа в виде удлиненных саморезов, которые имеют уплотнение с прокладками, и закрывающие сверху водонепроницаемым материалом в виде битумной клеящей ленты к поверхности верхнего металлического листа панели.

Усиливающие вертикальные продольные пластины изготавливаются из оцинкованного металла с полимерным покрытием без перфорации или с перфорацией разного очертания (прямоугольной, квадратной, многоугольной, круглой, овальной), или с мелкими ячейками из стекловолоконного материала.

Следовательно, заявленное изобретение соответствует условию «новизна».

Для проверки соответствия изобретения условию «изобретательский уровень» заявитель провел дополнительный поиск известных решений, чтобы выявить признаки, совпадающие с отличительными от прототипа признаками заявляемого устройства, дополнительно введены усиливающие вертикальные продольные пластины, представляющие собой в сечении в форме трапеции, или треугольник, или зигзагообразного очертания, торцы их соединены посредством клеящей композицией или сваркой на участках сжатого верхнего металлического листа. Кроме того, усиливающий элемент выполнен из оцинкового металла с полимерным покрытием без перфорации или с перфорацией: прямоугольной, квадратной, многоугольной, круглой, овальной форм или и в виде сетки с мелкими ячейками из стекловолоконного или базальтового материала. Кроме того, сэндвич-панель снабжена уплотняющим плотным пограничным слоем уплотнителя, присоединенным посредством клеящей композицией к обшивке верхнего металлического листа и к трехслойному теплоизоляционному материалу сэндвич-панели. Результаты поиска показали, что заявленное изобретение не вытекает для специалиста явным образом из известного уровня техники, поскольку из уровня техники определенного заявителем, не выявлено влияние предусматриваемых существенными признаками заявленного изобретения преобразованной на достижение технического результата, следовательно, заявленное изобретение соответствует условию «изобретательский уровень».

Сущность изобретения поясняется фигурами:

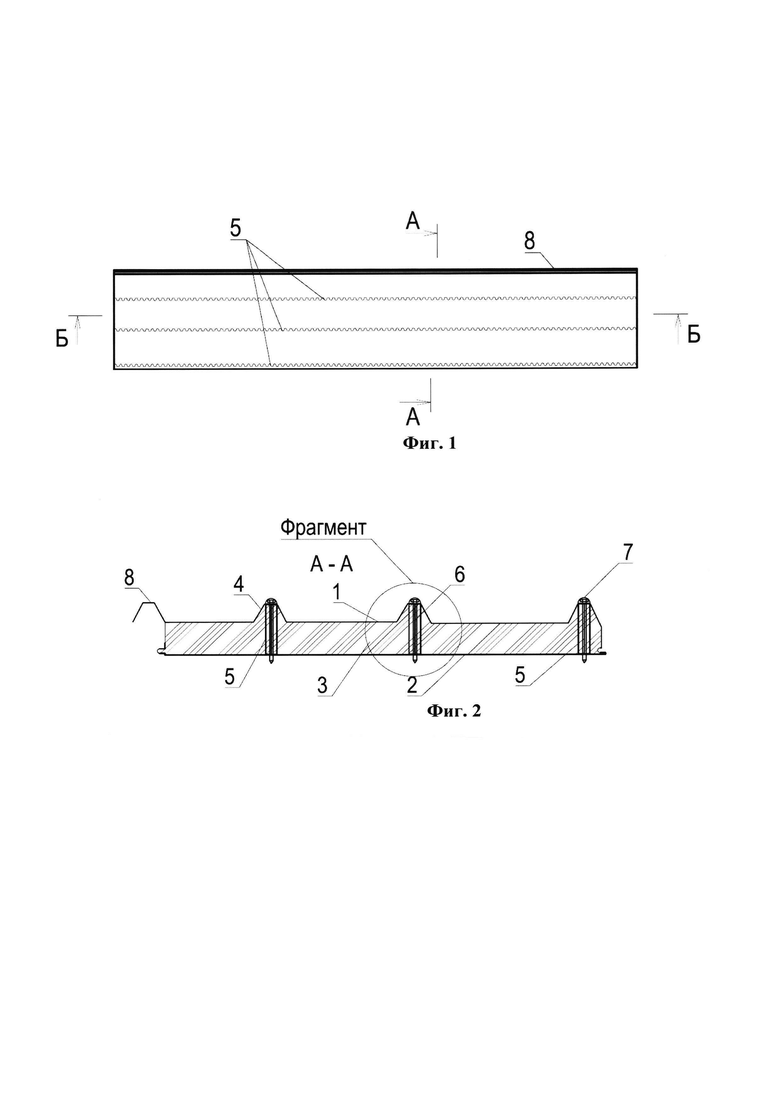

на фиг. 1 изображена схема сэндвич-панели;

на фиг .2 изображено поперечное сечение по линии А-А;

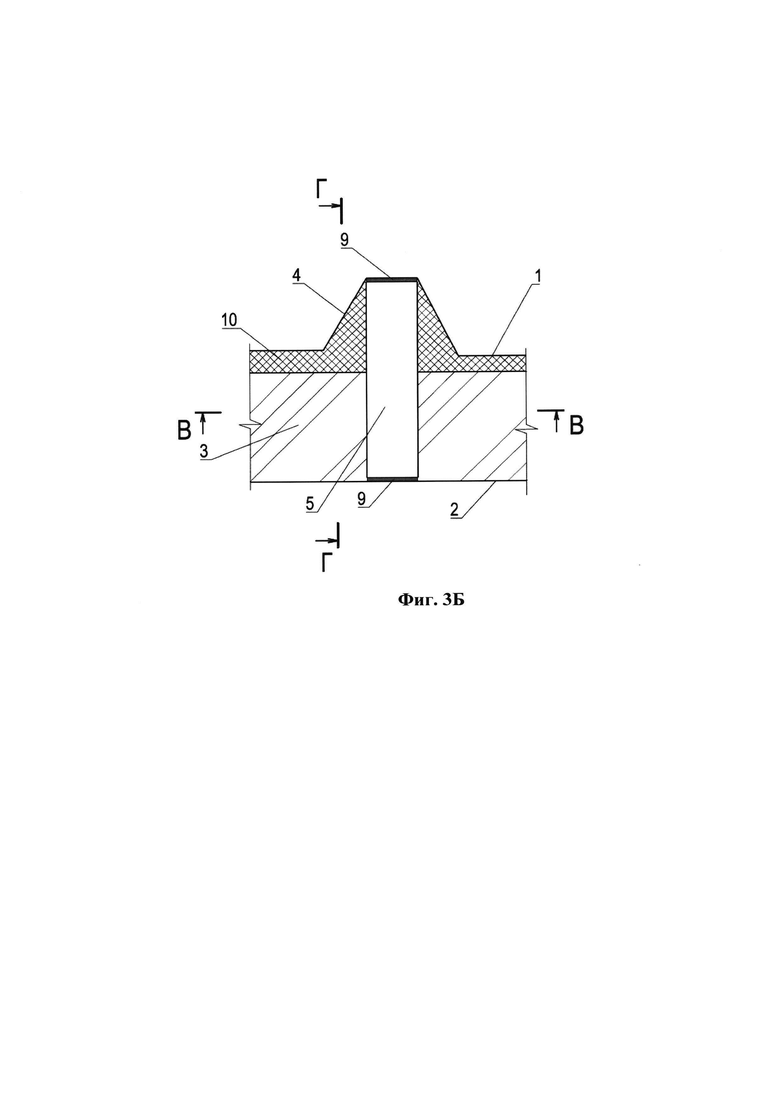

на фиг. 3А изображен фрагмент узла сэндвич-панели с основным слоем утеплителя; на фиг. 3Б изображен фрагмент узла сэндвич-панели с пограничным слоем утеплителя; на фиг. 4 изображен фрагмент узла сэндвич-панели по линии сечения В-В, на котором показаны варианты исполнения ребра усиления 5;

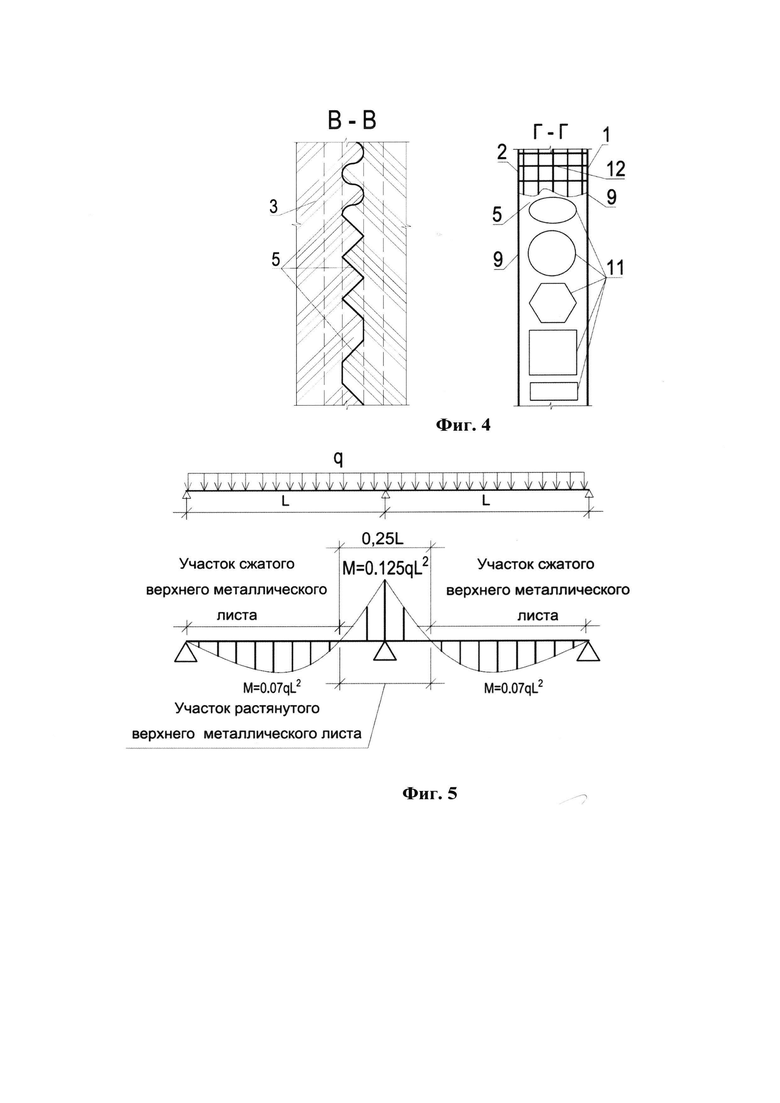

на фиг. 5 графически представлены величины изгибающих моментов в пролете (середине) и в месте опирания сэндвич-панели, с изображением эпюры изгибающих моментов, а также участков сжатого (зона отрыва стального листа от уплотнителя) и растянутого (зона смятия уплотнителя) верхнего металлического листа;

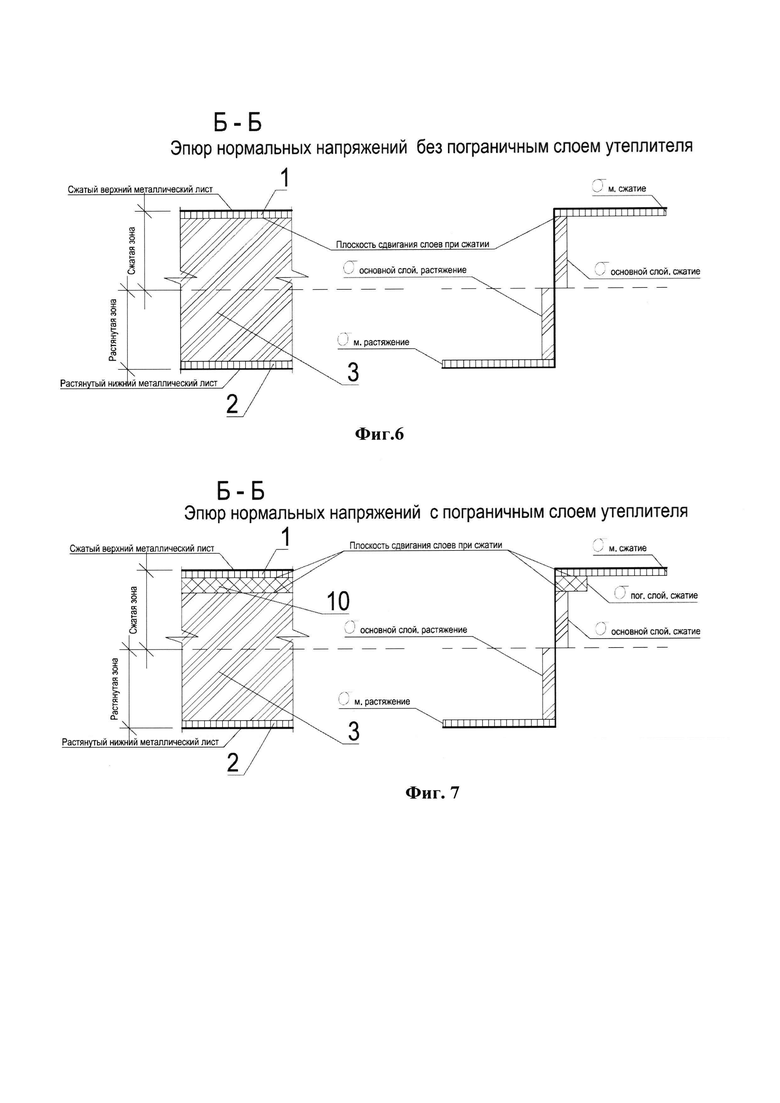

на фиг. 6 изображено продольное сечение по линии Б-Б для случая, когда между металлическими листами уложен основной утеплитель и плоскость сдвига будет между верхним металлическим листом и основным утеплителем. Так же показаны напряжения (∑_м.._сжатие), возникающие в сжатом верхним металлическом листе, которые многократно превышают апряжения (∑_{основныой слой. сжатие}) в основном утеплителе;

на фиг. 7 изображено продольное сечение по линии Б-Б для случая, когда уложен дополнительный более плотный пограничный слой утеплителя 10 между верхним металлическим листом и основным трехслойным утеплителем.

В этом случае плоскости сдвига будут между верхним металлическим листом и более плотным пограничным слоем утеплителя и основным утеплителем. Так же показаны ступенчатое изменение напряжений, начиная от напряжений (σ_{м. сжатие}), возникающих в сжатом верхним металлическом листе, затем напряжения (σ_{погр. слой сжатие}) в пограничном слое и напряжения (σ_{основным слоем-сжатие}) в основным утеплителе.

Пример осуществления

Кровельная сэндвич-панель сформирована металлическими листами в виде тонкостенных листов: верхнего 1 и нижнего 2, между которыми уложен уплотнитель 3 (из минеральной ваты на основе базальтового полотна, или другого материала, полимерных листов), сверху сформированы ребра жесткости 4 верхнего металлического листа, или без них, которые выполнены выше плоскости верхнего 1 покрытия, что обеспечивает достаточный отвод воды и придает кровле определенную прочность.

Усиливающие элементы 5, выполненные из тонкого вертикального продольного оцинкованного металла с полимерным покрытием без перфорации или с перфорацией разного очертания (прямоугольной, квадратной, многоугольной, круглой, овальной или сетки с мелкими ячейками из стекловолоконного или базальтового материала (фиг. 4 сечении Г-Г), причем усиливающие элементы 5 в сечении В-В (фиг. 4) может иметь различное сечение очертания, выполненное для обеспечения устойчивости.

Нижний и верхний концы 9 усиливающего элемента 5 присоединяются узлом крепления (приклеивания, сварка соединения деталей или др. способ соединения деталей) к металлическим листам 1 и 2 на участках сжатого верхнего металлического листа (фиг. 3А, фиг. 3Б и фиг. 5) для обеспечения совместной работы верхнего 1 и нижнего 2 металлических листов через усиливающий элемент, создавая условия работы, как работа двутаврового сечения.

Нижний и верхний концы 9 усиливающего элемента 5 не присоединяются узлом крепления к металлическим листам 1 и 2 на участках растянутого верхнего металлического листа (фиг. 5), так как на данном участке усиливающий элемент работает на сжатие, и ему необходимо иметь устойчивое состояние, которое должно быть обеспечено зигзагообразным очертание одной из видов, приведенных на фиг. 4.

Кроме того, при эксплуатации покрытия крыш, сэндвич-панели плотно фиксируют вкручиванием в несущие элементы металлической системы крыши, с помощью металлического крепежа в виде удлиненных саморезов 6 с прокладками верхнего ребра жесткости 4, образуя плотное прилегание сэндвич-панелей, при этом головку самореза 6 крепления с уплотнением сверху закрывают консервирующим водонепроницаемым материалом в виде битумной клеящей ленты 7 к поверхности листа 1 сэндвич-панели.

Известно в практике использования сэндвич-панелей, что для крепления между собой двух металлических листов 1 и 2 по краям используют известные крепежные замки 8, которые также обеспечивают прочность конструкции и надежную защиту от проточек, исключают появление щелей, предотвращают проникновение холода, обладают повышенной прочностью и герметичностью.

Кровельная сэндвич-панель работает следующим образом.

Все соединения в панели узлом крепления 9 для скрепления вертикальных усиливающих продольных пластин 5, выполненных из оцинкованного металла с полимерным покрытием без перфорации или с перфорацией разного очертания (прямоугольной, квадратной, многоугольной, круглой, овальной) или сетки с мелкими ячейками из стекловолоконного, базальтового материала, с металлическими листами 1 и 2, на участках сжатого верхнего металлического листа 1 (фиг. 3А, фиг. 3Б и фиг. 5), применяется вспенивающий двухкомпонентный клей с высокой адгезией, сваркой контактной или лазерной или др. способом соединения деталей.

Для монтажных операций сэндвич-панель с опорными конструкциями, дополнительно применяют саморезы 6, которые комплектуются прокладками из неопроновой резины, которая под действием природных нагрузок на всем протяжении своей эксплуатации не меняет своих качеств и свойств, при этом используют длинные саморезы 6 по металлу. Диаметр и шаг для монтажных операций с помощью саморезов применяют по расчету в зависимости от длины панели. Для защиты верхней части головки самореза с уплотнением используют закрытие консервацией водонепроницаемым материалом в виде битумной клеящей ленты 7 к поверхности сверху верхнего металлического листа панели.

Пример 1. При действии на сэндвич-панель равномерно распределенной нагрузки (фиг. 5) показаны эпюры изгибающих моментов, где на участках сжатого верхнего металлического листа 1 (фиг. 5) наблюдается отрыва стального листа от минеральной ваты, а на участках растянутого верхнего металлического листа происходит смятие минеральной ваты между металлическим листам 1 и 2 сэндвич-панели. Длины участков приняты из теории строительной механики.

Пример 2. Под действием нагрузки на сэндвич-панель для случая однослойного варианта утепления (теплоизоляционного материала) (на фиг. 6 изображено продольное сечение по линии Б-Б), когда между металлическими листами 1 и 2 уложен основной утеплитель (теплоизоляционный материал) 3, появляются нормальные сжимающие напряжения (σ_{м.сжатие}), возникающие в сжатом верхним металлическом листе 1, которые многократно превышают напряжения (σ_{основной слой. сжатие}) в основным утеплителе 3, в результате чего практически работает только верхний металлический лист на сжатие, но в срою очередь за счет касательных напряжений происходит сдвиг по плоскости одного слоя по отношению к другому, а именно плоскость сдвига проходит между верхней части основного утеплителя и нижней плоскостью верхнего металлического листа 1, так как основной утеплитель имеет механические характеристики сравнительно малые по отношению к материалу металла, то происходит отрыв верхнего металлического листа 1 на границе утеплителя и металла. В этом случае металлический лист 1 выключается из совместной работы с утеплителем и нижним металлическим листом 3, и становится отдельной самостоятельной единицей, выполняющей функцию только лежащего листа на поверхности утеплителя не воспринимая силовые нагрузки, что приводит к потери несущей способности и устойчивости сэндвич-панели.

Поэтому для обеспечения совместной работы верхнего металлического листа 1, основного утеплителя и нижнего металлического листа 2 в конструкцию сэндвич-панели вводится вертикальный усиливающий элемент 5 (из тонколистового оцинкованного металла с полимерным покрытием без перфорации или с перфорацией разного очертания: прямоугольной, квадратной, многоугольной, круглой, овальной или сетки с мелкими ячейками из стекловолоконного, базальтового материала), который связывает металлические листы 1 и 2 между собой за счет узла скрепления (приклеиванием, сваркой) нижнего и верхнего концов 9 усиливающего элемента 5 (фиг. 3А, фиг. 3Б), создавая условия работы единого цельного двутаврового сечения.

Для уменьшения касательных напряжений и сдвига по плоскости между верхним металлическим листом 1 и основным утеплителем 3 устанавливается пограничный слой утеплителя 10 с более высокими механическими характеристиками (более плотный слой) (фиг. 3Б и фиг. 7), что дает ступенчатое изменение напряжений начиная от напряжения (σ_{см.сжатие}), возникающие в сжатом верхним металлическом листе 1, затем напряжения (σ_{погр. слой сжатие}) в пограничном слое утеплителя 10, и затем напряжения (σ_{основным слоем-сжатие}) в основным утеплителе 3. В этом случае появляются две плоскости сдвига, будут между верхним металлическим листом 1 и более плотным слоем пограничного утеплителя 10 и между более плотным слоем пограничного утеплителя 10 и основного утеплителем 3, которые уменьшат касательные напряжения сдвига и увеличатся нормальные напряжения в утеплителе, что приведет к повышению несущей способности панели. А при установке усиливающего элемента 5 к созданию условия работы единого цельного двутаврового сечения и увеличению несущей способности и долговечности.

Выполнение усиливающего элемента 5 с перфорацией разного очертания (прямоугольной, квадратной, многоугольной, круглой, овальной) или сетки с мелкими ячейками из стекловолоконного или базальтового материала позволяет сохранить равномерную теплопроводность по всему объему при увеличении несущей способности сэндвич-панели.

Таким образом, вышеизложенное свидетельствует (испытано в натуре) о том, что кровельная сэндвич-панель для покрытий зданий (крыш) из профилированного материала, воплощающее устройство таких панелей при его осуществлении, предназначено для широкого использования и внедрения при проектировании зданий крыши, а именно с формой трапеции или других форм усилителей листа. При этом за счет дополнительного придания усилителей из таких вертикальных продольных пластин жесткости и крепежа получают простую цельную кровельную сэндвич-панель, которые препятствуют деформациям панели в целом, как при повышенной нагрузке снежного покрова, так и ветровой нагрузки, с учетом продольных вертикальных пластин по всей длине жесткости с утеплителем кровельного сэндвич-панели, при типовом проектировании и на месте монтажа покрытия крыш. Таким образом, сохраняется форма материала утеплителя, например утеплитель из минеральной ваты под внешним воздействием сверху сил давления, а значит, он не может деформироваться, и сохранит свою форму, не теряя заявленные выше свойства материала.

Таким образом, выполненные из металлического листа вертикальные продольные тонкие пластины по длине панели позволяют обеспечить повышение жесткости конструкции, увеличить несущие способности и долговечность. Кроме того, применение изобретения позволит:

- повысить эксплуатационную эффективность в широком диапазоне различных климатических природных изменениях;

- упростить технологический процесс во всем цикле от изготовления до эксплуатации в практике профнастила;

- повысить прочность и долговечность сэндвич-панелей, в частности для крыш.

- улучшить транспортабельность комплектующих изделий панели за счет современных материалов;

- обеспечить выпуск экологически чистой продукции.

Изготовление панелей производится непрерывным способом на многопозиционной технологической линии по производству панелей, позволяющей вести процесс разматывания и формирования лент металла обшивки с его профилированием, устройство усиливающей вертикальной продольной пластины, приклеивания поверхностных слоев между собой и к верхней и нижней пластинам при стыковом соединении между собой на необходимую длину.

Для соединения металлических листов обшивки с теплоизоляционным материалом с усиливающими элементами пластин может применяться вспенивающая двухкомпонентная композиция на полиуретановой основе марки Macroplast UK 8590 В 1-21 производства "Henkel Teroson GmbH. Industrial Adhesives" (Германия). Композиция включает смоляную часть и отвердитель.

Таким образом, описание изобретения на примерах подтверждает заявленный технический результат, заключающийся в повышении долговечности, пожаробезопасности и несущей способности кровельной сэндвич-панели, устойчивости к снеговым и ветровым нагрузкам за счет использования в качестве внутреннего усиливающего элемента в виде тонкой вертикальной продольной пластины, дополнительного плотного пограничного утеплителя, и с крепежным элементом сверху с покрытием консервирующим водонепроницаемым материалом.

Представленные фигуры, описание конструкции и использования кровельной сэндвич-панели, не исчерпывают возможные варианты выполнения и не ограничивают каким-либо образом объем заявляемого технического решения.

Изобретение относится к области строительства, а именно к кровельной сэндвич-панели. Технический результат изобретения заключается в повышении эксплуатационной надежности кровельной панели. Кровельная сэндвич-панель включает два поверхностных слоя из металлических листов и центральную часть, заполненную теплоизоляционным материалом. Теплоизоляционный материал состоит их основного слоя и пограничного слоя, расположенного между верхним металлическим листом и основным слоем теплоизоляции, сэндвич-панель выполнена с возможностью опирания по двухпролетной или трехпролетной схеме, снабжена усиливающими продольными вертикальными пластинами, имеющими в плане форму трапеции, треугольника или зигзагообразную форму, концы которых соединены на участках сжатого верхнего металлического листа. Сэндвич-панель снабжена механическими крепежами в виде удлиненных саморезов, имеющих уплотнение с прокладками. 3 з.п. ф-лы, 7 ил.

1. Кровельная сэндвич-панель, включающая два поверхностных слоя из металлических листов и центральную часть, заполненную теплоизоляционным материалом, отличающаяся тем, что теплоизоляционный материал состоит из основного слоя и пограничного слоя, расположенного между верхним металлическим листом и основным слоем теплоизоляционного материала, сэндвич-панель выполнена с возможностью опирания по двухпролетной или трехпролетной схеме, снабжена усиливающими продольными вертикальными пластинами, имеющими в плане форму трапеции, треугольника или зигзагообразную форму, концы которых соединены на участках сжатого верхнего металлического листа, сэндвич-панель снабжена механическими крепежами в виде удлиненных саморезов, имеющих уплотнение с прокладками.

2. Кровельная сэндвич-панель по п. 1, отличающаяся тем, что пограничный теплоизоляционный материал выполнен из жесткого теплоизоляционного материала и присоединен одной стороной посредством клеящей композиции к верхнему металлическому листу, а другой стороной - к основному теплоизоляционному материалу.

3. Кровельная сэндвич-панель по п. 1, отличающаяся тем, что усиливающие продольные вертикальные пластины выполнены из тонколистового оцинкованного металла с полимерным покрытием без перфорации или с перфорацией: прямоугольной, квадратной, многоугольной, круглой, овальной формы или в виде сетки с мелкими ячейками из стекловолоконного или базальтового материалов.

4. Кровельная сэндвич-панель по п. 1, отличающаяся тем, что головки саморезов закрыты сверху консервирующим водонепроницаемым материалом в виде битумной клеящей ленты.
