ДЕРЖАТЕЛЬ ЦВЕТОЧНОГО ЯЩИКА ДЛЯ ОКОННЫХ РАМ Российский патент 2025 года по МПК A47H27/00 A47G7/04

Изобретение относится к держателю цветочного ящика для оконных рам, при помощи которого цветочные ящики и декоративные элементы, например горшки, вазоны для декоративных растений или тому подобное, могут фиксироваться и предохраняться от падения.

В случае известных подобных держателей цветочного ящика цветочные ящики или декоративные элементы закрепляются на подоконниках или тому подобном соответствующих оконных проемов механическим образом, что может приводить к повреждениям подоконников, боковых панелей, окон, оконных фрагментов или тому подобного и помимо этого не предоставляет в долгосрочной перспективе надежной защиты от падения.

Исходя из вышеизложенного уровня техники, в основе изобретения лежит задача предоставить в распоряжение держатель цветочного ящика для оконных рам, который, с одной стороны, реализует надежную фиксацию и защиту цветочных ящиков и декоративных элементов от падения и помимо этого предотвращает повреждения на оконных рамах.

Эта задача решается согласно изобретению вследствие того, что держатель цветочного ящика имеет крючковый профиль фиксации, который может вводиться в зацепление с профилем оконной рамы, по меньшей мере один удерживающий элемент, который может неподвижно соединяться с крючковым профилем фиксации держателя цветочного ящика и при помощи которого может удерживаться по меньшей мере один цветочный ящик, соответственно, декоративный элемент, и приемную часть, которая расположена между крючковым профилем фиксации и удерживающим элементом держателя цветочного ящика и при помощи которой может закрываться нижний концевой участок рольставней, относящихся к наружной оконной раме. Благодаря форме крючкового профиля фиксации, посредством которой обеспечено, что реализуется надежное зацепление между держателем цветочного ящика и согласованным с оконным проемом профилем оконной рамы, местная фиксация держателя цветочного ящика на оконном проеме достигается, не вызывая механических повреждений или нарушений. Благодаря удержанию цветочных ящиков, соответственно, декоративных элементов при помощи удерживающего элемента держателя цветочного ящика предотвращается то, что между цветочными ящиками, соответственно, декоративными элементами и встроенными элементами оконного проема, например подоконниками, должны были бы создаваться механические соединения. Благодаря приемной части держателя цветочного ящика обеспечивается, что относящиеся к оконному проему рольставни могут при перемещении в опущенное состояние опускаться своим нижним концом без помех в держатель цветочного ящика.

Согласно одному предпочтительному варианту осуществления соответствующего изобретению держателя цветочного ящика его приемная часть выполнена за одно целое с его крючковым профилем фиксации.

Если приемная часть держателя цветочного ящика имеет удерживающую прорезь, при помощи которой удерживающий элемент может фиксироваться, предпочтительно крепежными винтами, на приемной части, соответственно, крючковом профиле фиксации, может достигаться то, что различные удерживающие элементы могут размещаться на приемной части, соответственно, крючковом профиле фиксации, для того чтобы удерживать цветочные ящики, соответственно, декоративные элементы с разными размерами. Само собой разумеется, альтернативно возможно также исполнение, в котором существенные элементы держателя цветочного ящика, а именно крючковый профиль фиксации, приемная часть и удерживающий элемент, все выполнены за одно целое.

Сравнительно адаптивное (пригодное к адаптации) исполнение соответствующего изобретению держателя цветочного ящика возможно в том случае, если удерживающий элемент выполнен в виде удерживающей скобы. При этом размеры удерживающей скобы могут выбираться таким образом, что они максимально адаптированы (приспособлены) к размерам удерживаемого удерживающей скобой цветочного ящика, соответственно, декоративного элемента.

Целесообразно соответствующий изобретению держатель цветочного ящика имеет по меньшей мере две удерживающих скобы, которые расположены на обоих концевых участках крючкового профиля фиксации. Вследствие этого реализуется надежное удержание соответствующего цветочного ящика, соответственно, декоративного элемента на держателе цветочного ящика.

Альтернативно возможно выполнять удерживающий элемент в виде приемного мешка, который может фиксироваться на согласованном с его отверстием мешка краевом участке в расположенной со стороны приемной части удерживающей прорези. Внутри приемного мешка, который может выполняться произвольным образом, может в этом случае размещаться соответствующий цветочный ящик, соответственно, соответствующий декоративный элемент.

Само собой разумеется, равным образом возможно выполнять удерживающий элемент держателя цветочного ящика в виде фиксирующего ремня, причем фиксирующий ремень может в этом случае закрепляться, само собой разумеется, на приемной части держателя цветочного ящика. При помощи фиксирующего ремня соответствующий цветочный ящик, соответственно, соответствующий декоративный элемент в этом случае надежно закрепляется на держателе цветочного ящика.

Если между крючковым профилем фиксации с одной стороны и удерживающим элементом с другой стороны соответствующего изобретению держателя цветочного ящика расположено устройство регулировки высоты, при помощи которого может варьироваться вертикальное расстояние между верхним краем крючкового профиля фиксации и опорной поверхностью удерживающего элемента, то соответствующий изобретению держатель цветочного ящика может в отношении своего вертикального размера адаптироваться таким образом, что существует возможность, что удерживающий элемент своей нижней стороной опирается (лежит) на подоконник или тому подобное.

Устройство регулировки высоты можно предпочтительно выполнять в виде зубчатого зацепления или альтернативно в виде устройства вертикального сдвига с фиксирующими винтами. Расчёт зубчатого зацепления выбирается в этом случае так, что при приложении усилия регулировки (перестановки) возможна вертикальная регулировка (перестановка) удерживающего элемента относительно крючкового профиля фиксации, причем усилия в зацеплении достаточны, для того чтобы обеспечивать затем фиксированное вертикальное положение удерживающего элемента, если усилие регулировки не оказывается. Если возможна свободная подвижность удерживающего элемента на крючковом профиле фиксации, то сначала может устанавливаться желаемое вертикальное положение удерживающего элемента, причем затем удерживающий элемент может в этом случае при помощи фиксирующих винтов закрепляться в установленном вертикальном положении на крючковом профиле фиксации.

Для того чтобы исключать повреждения профиля оконной рамы, предпочтительно, если соответствующий изобретению держатель цветочного ящика имеет по меньшей мере один профильный элемент защиты кромок, который может располагаться между крючковым профилем фиксации, соответственно, приемной частью держателя цветочного ящика и профилем оконной рамы. В зависимости от исполнения крючкового профиля фиксации, соответственно, профиля оконной рамы могут также предусматриваться несколько, при необходимости различных профильных элементов защиты кромок.

Соответствующий изобретению держатель цветочного ящика, соответственно, его приемную часть можно выполнять конструктивно менее затратным и простым образом, если приемная часть расположена, соответственно, выполнена между обращенной к цветочному ящику, соответственно, декоративному элементу внешней поверхностью крючкового профиля фиксации и обращенной к крючковому профилю фиксации внешней поверхностью цветочного ящика, соответственно, декоративного элемента. Соответственно нижний концевой участок рольставней, относящихся к наружной оконной раме, может размещаться между обращенной к цветочному ящику, соответственно, декоративному элементу внешней поверхностью крючкового профиля фиксации и обращенной к крючковому профилю фиксации внешней поверхностью цветочного ящика, соответственно, декоративного элемента.

Для того чтобы в каждом случае обеспечивать надежное пространственное согласование между цветочным ящиком, соответственно, декоративным элементом с одной стороны и держателем цветочного ящика с другой стороны, предпочтительно, если держатель цветочного ящика имеет по меньшей мере один фиксирующий элемент, который/которые расположен/расположены на крючковом профиле фиксации держателя цветочного ящика и при помощи которого/которых может охватываться верхний край обращенной к крючковому профилю фиксации внешней поверхности цветочного ящика, соответственно, декоративного элемента.

Особенно надежное и фиксированное пространственное расположение цветочного ящика, соответственно, декоративного элемента по отношению к держателю цветочного ящика может достигаться в том случае, если между проксимальным и дистальным концевыми участками удерживающего элемента выполнен выступ, который может размещаться в выполненной в донной стенке цветочного ящика, соответственно, декоративного элемента приемной выемке.

Для того чтобы обеспечивать надежное и фиксированное размещение крючкового профиля фиксации держателя цветочного ящика на профиле оконной рамы, предпочтительно, если крючковый профиль фиксации держателя цветочного ящика имеет для зацепления с профилем оконной рамы U-образный приемный элемент из соединительной перемычки и двух выступающих под прямым углом от соединительной перемычки вертикальных полок, причем вертикальная полка, образующая расположенное со стороны профиля оконной рамы завершение крючкового профиля фиксации, имеет на своем свободном конце малый по сравнению с соответствующим размером соединительной перемычки и параллельный соединительной перемычке загиб.

При помощи вышеизложенных вариантов осуществления соответствующего изобретению держателя цветочного ящика цветочные ящики или декоративные элементы могут контролируемым образом располагаться, в частности, также на подоконниках оконных рам, без того чтобы подоконники в какой-либо форме недопустимым образом нагружались бы или повреждались бы.

Далее изобретение разъясняется более подробно на основе вариантов осуществления со ссылкой на чертежи.

Показано:

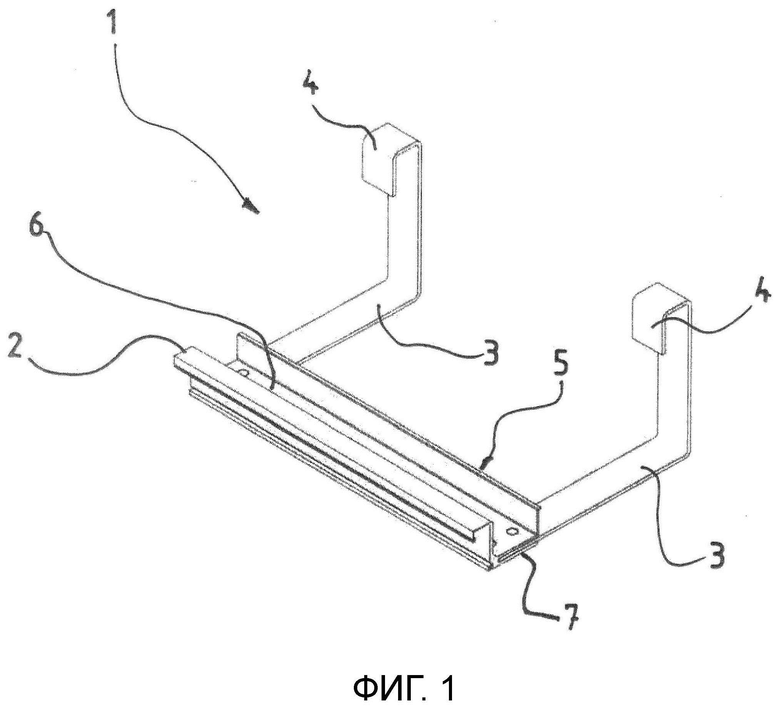

фиг.1 - изображение в перспективе варианта осуществления соответствующего изобретению держателя цветочного ящика для оконных рам;

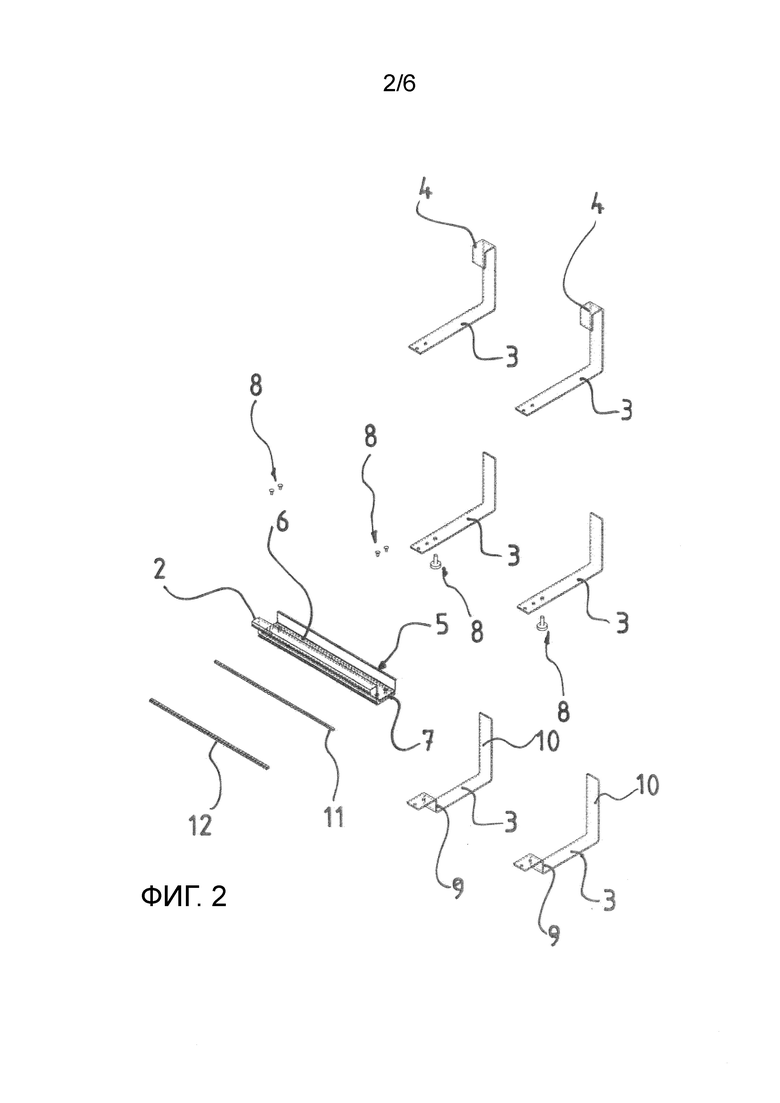

фиг.2 – подетальное изображение показанного на фиг. 1 варианта осуществления соответствующего изобретению держателя цветочного ящика для оконных рам, причем показаны различные примеры осуществления для удерживающих элементов держателя цветочного ящика;

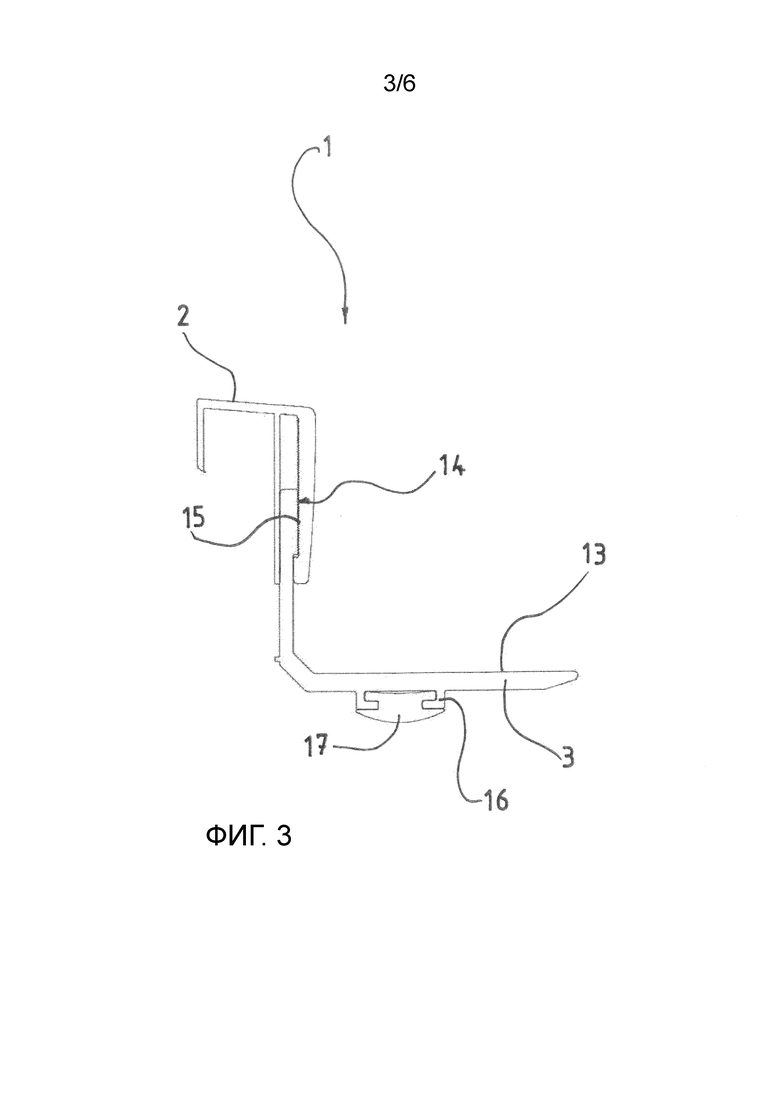

фиг.3 - принципиальное изображение дальнейшего варианта осуществления соответствующего изобретению держателя цветочного ящика для оконных рам;

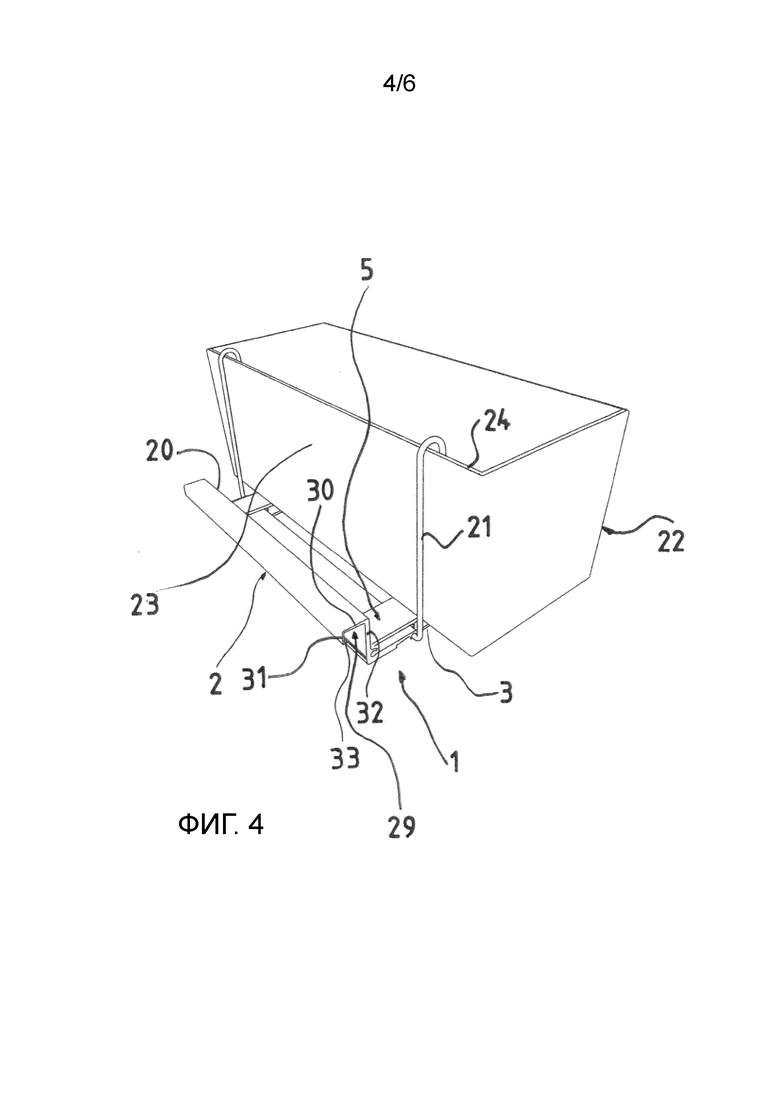

фиг.4 - изображение в перспективе одного другого варианта осуществления соответствующего изобретению держателя цветочного ящика для оконных рам с удерживаемым держателем цветочного ящика цветочным ящиком;

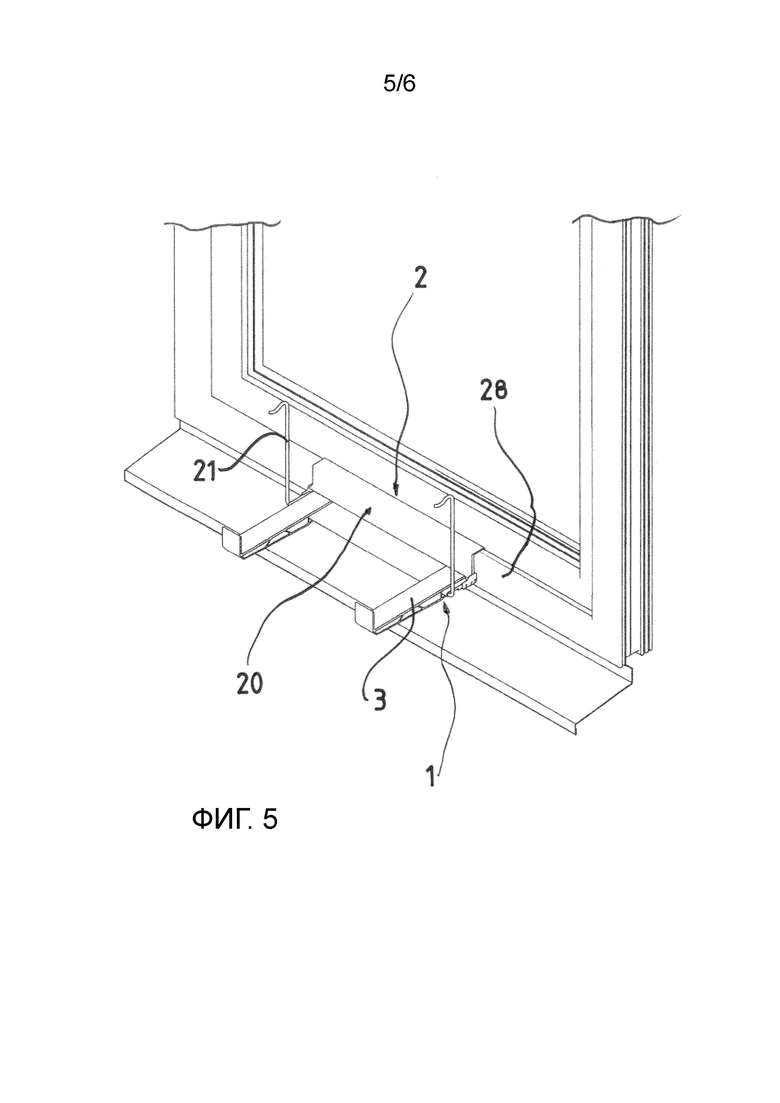

фиг.5 - изображение в перспективе показанного на фиг.4 варианта осуществления соответствующего изобретению держателя цветочного ящика на профиле оконной рамы; и

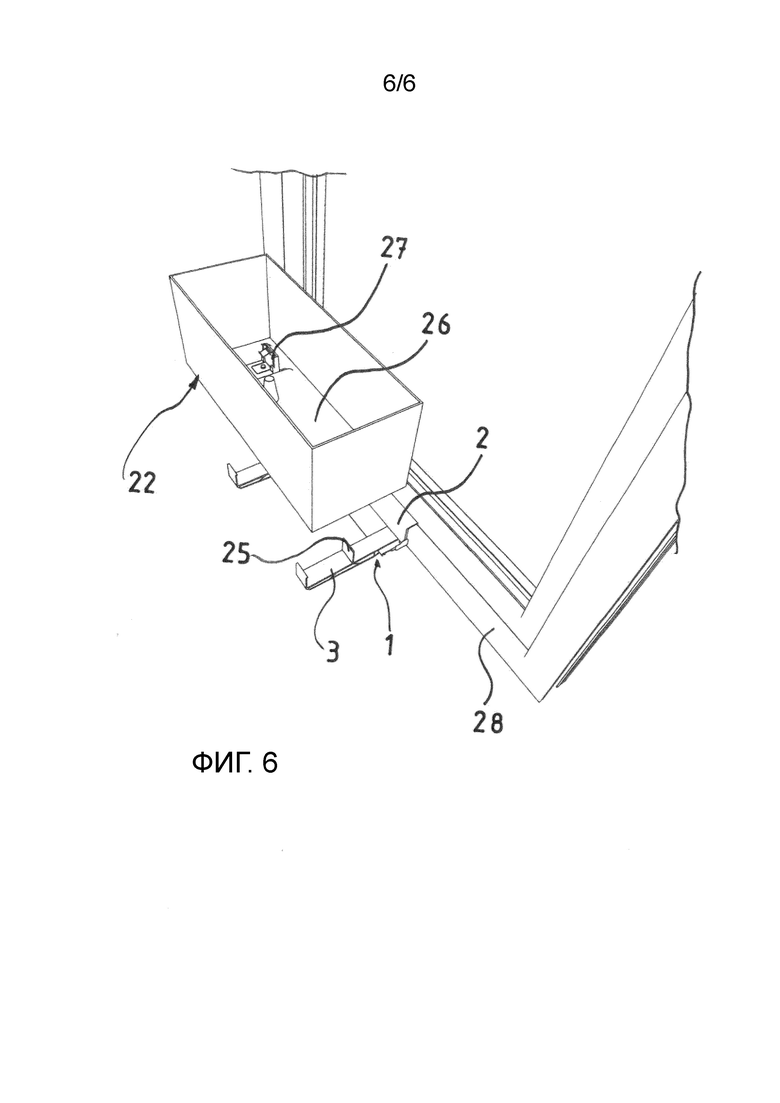

фиг.6 - изображение в перспективе одного другого варианта осуществления соответствующего изобретению держателя цветочного ящика для оконных рам с удерживаемым держателем цветочного ящика цветочным ящиком.

Разъясненный далее более подробно на основе фиг.1-3 вариант осуществления соответствующего изобретению держателя 1 цветочного ящика для оконных рам, при помощи которого цветочные ящики и декоративные элементы, например горшки для декоративных растений, вазоны для декоративных растений или тому подобное, могут удерживаться, служит для того, чтобы эти не показанные на фигурах цветочные ящики, соответственно, декоративные элементы фиксировать и, в частности, предохранять от падения.

Для своего определенного пространственного расположения в, соответственно, на оконном проеме держатель 1 цветочного ящика имеет крючковый профиль 2 фиксации. При помощи крючкового профиля 2 фиксации держатель 1 цветочного ящика может вводиться в зацепление с профилем оконной рамы. Размеры крючкового профиля 2 фиксации адаптированы к размерам профиля оконной рамы таким образом, что достигается надежное зацепление между крючковым профилем 2 фиксации держателя 1 цветочного ящика с одной стороны и не показанным на фигурах профилем оконной рамы с другой стороны.

Для фактической фиксации цветочных ящиков, соответственно, декоративных элементов, например горшков, вазонов для декоративных растений или тому подобного, служат удерживающие элементы 3, причем в случае показанного на фиг.1 примера осуществления соответствующего изобретению держателя 1 цветочного ящика предусмотрены два выполненных в виде удерживающих скоб 3 экземпляра. Из фиг.1 следует, что в изображенном примере осуществления держателя 1 цветочного ящика обе удерживающие скобы 3 расположены на боковых концевых участках крючкового профиля 2 фиксации. В случае показанного на фиг.1 варианта осуществления соответствующего изобретению держателя 1 цветочного ящика обе удерживающие скобы выполнены на своих дистальных концевых участках с загнутыми участками 4, при помощи которых может фиксироваться горшок для декоративных растений или тому подобное.

Между удерживающими скобами 3, с одной стороны, и крючковым профилем 2 фиксации держателя 1 цветочного ящика, с другой стороны, расположена приемная часть 5, которая в изображенном примере осуществления выполнена за одно целое с крючковым профилем 2 фиксации. Приемная часть 5 образует приемный паз 6, в который может опускаться (погружаться) нижний концевой участок, соответственно, нижний конец рольставней, которые принадлежат тому оконному проему, в котором предусмотрен держатель 1 цветочного ящика. Благодаря приемной части 5, соответственно, ее приемному пазу 6, на держателе 1 цветочного ящика создается область, которая свободна от цветочного ящика, соответственно, декоративного элемента или цветочных ящиков, соответственно, декоративных элементов, так что при опускании рольставней оконный проем может закрываться целиком, без того чтобы возникали нарушения в работе устройства рольставней из-за держателя 1 цветочного ящика.

В изображенном на фиг.1 и 2 примере осуществления приемной части 5 держателя 1 цветочного ящика приемная часть 5 имеет ниже образованного ею приемного паза 6 удерживающую прорезь 7, в которую могут вставляться проксимальные относительно держателя 1 цветочного ящика концевые участки удерживающих скоб 3. Для фиксации удерживающих скоб 3 на приемной части 5 и тем самым на крючковом профиле 2 фиксации, в показанном на фиг.1 и 2 примере осуществления предусмотрены крепежные винты 8, при помощи которых удерживающие скобы 3 могут закрепляться внутри удерживающей прорези 7 приемной части 5 держателя цветочного ящика. Само собой разумеется, для реализации соответствующего изобретению держателя цветочного ящика равным образом возможны и целесообразны другие возможности закрепления.

На изображении в перспективе на фиг.2 показаны три различных примера осуществления для удерживающих скоб 3 держателя 1 цветочного ящика. В случае показанных на фиг.2 сверху удерживающих скоб 3 они имеют показанный также на фиг.1 вариант осуществления.

В случае показанных на фиг.2 посередине удерживающих скоб 3 они выполнены на своих дистальных концах без каких-либо перегибов или загибов. Вследствие этого могут размещаться двустенные цветочные ящики 1, причем удерживающие скобы 3 скрыты внутри.

В случае показанного на фиг.2 снизу варианта осуществления располагаемых скрытым образом удерживающих скоб 3 они выполнены на своих дистальных концах без перегибов или загибов. На своих согласованных с удерживающей прорезью 7 проксимальных концевых участках эти удерживающие скобы 3 имеют вертикальный уступ 9. Между вертикальным уступом 9 и противоположными ему вертикальными участками 10 удерживающей скобы 3 может фиксироваться горшок, вазон для растений или тому подобное.

К показанному на фиг.1 и 2 варианту осуществления соответствующего изобретению держателя 1 цветочного ящика относятся далее два профильных элемента 11, 12 защиты кромок, которые расположены между крючковым профилем 2 фиксации держателя 1 цветочного ящика, с одной стороны, и не показанным на фигурах профилем оконной рамы, с другой стороны, и должны предотвращать повреждения профиля оконной рамы.

На фиг.3 показано принципиальное изображение другого варианта осуществления соответствующего изобретению держателя 1 цветочного ящика. Приемная часть 5, включая приемный паз 6, не показана на фиг.3 по причинам наглядности.

Удерживающий элемент 3 показанного на фиг.3 варианта осуществления соответствующего изобретению держателя 1 цветочного ящика образует опорную поверхность 13 для цветочных ящиков, соответственно, декоративных элементов. Для того чтобы реализовывать возможность вертикальной регулировки опорной поверхности 13 удерживающего элемента 3 относительно верхнего края не показанного на фиг.3 профиля оконной рамы, между крючковым профилем 2 фиксации держателя 1 цветочного ящика и удерживающим элементом 3 образовано устройство 14 регулировки высоты. При помощи этого устройства 14 регулировки высоты удерживающий элемент 3 может сдвигаться относительно крючкового профиля 2 фиксации в вертикальном направлении вниз и вверх.

Это устройство 14 регулировки высоты может реализовываться, например, вследствие того, что между крючковым профилем 2 фиксации и удерживающим элементом 3 выполнено зубчатое зацепление 15, причем выше порогового усилия возможен вертикальный сдвиг обоих элементов друг относительно друга, а при отсутствии усилия регулировки обеспечена фиксация удерживающего элемента 3 в установленном на крючковом профиле 2 фиксации вертикальном положении. Альтернативно возможно предусматривать свободную подвижность между удерживающим элементом 3, с одной стороны, и крючковым профилем 2 фиксации, с другой стороны, причем в этом случае в выбранном вертикальном положении удерживающий элемент 3 может закрепляться, например фиксирующими винтами, в принятом на крючковом профиле 2 фиксации вертикальном положении.

В случае показанного на фиг.3 варианта осуществления соответствующего изобретению держателя 1 цветочного ящика удерживающий элемент 3 снабжен на своей нижней поверхности приемным элементом 16 для силиконового профиля 17, которым удерживающий элемент 3 может опираться на подоконник или тому подобное оконного проема, не повреждая подоконник или тому подобное. Вместо силиконового профиля 17 также отдельные опорные ножки могут размещаться в приемном элементе 16.

На фиг.4 и 5 показан один другой вариант осуществления соответствующего изобретению держателя 1 цветочного ящика. В случае этого варианта осуществления соответствующего изобретению держателя 1 цветочного ящика его приемная часть 5 реализована благодаря тому, что между обращенной к показанному на фиг.4 цветочному ящику 22 внешней поверхностью 20 крючкового профиля 2 фиксации держателя 1 цветочного ящика и обращенной к крючковому профилю 2 фиксации внешней поверхностью 23 цветочного ящика 22 предусмотрено расстояние, которое является достаточным, для того чтобы принимать нижний концевой участок рольставней. Приемная часть 5, соответственно, приемное пространство для нижнего концевого участка рольставней образуется таким образом обращенной к цветочному ящику 22 внешней поверхностью 20 крючкового профиля 2 фиксации, проксимальным концевым участком удерживающего элемента, соответственно, удерживающей скобы 3 и обращенной к крючковому профилю 2 фиксации внешней поверхностью 23 цветочного ящика 22.

В показанном на фиг.4 и 5 примере осуществления держателя 1 цветочного ящика его крючковый профиль 2 фиксации снабжен двумя расположенными в области обеих удерживающих скоб 3 фиксирующими элементами 21. Фиксирующие элементы 21 шарнирно закреплены, соответственно, установлены подходящим образом на крючковом профиле 2 фиксации. При помощи согнутых или загнутых на верхнем конце концевых участков обоих фиксирующих элементов 21 может охватываться верхний край 24 обращенной к крючковому профилю 2 фиксации внешней поверхности 23 цветочного ящика 22, так что может обеспечиваться фиксация цветочного ящика 22 относительно держателя 1 цветочного ящика также в горизонтальном направлении.

Как следует в частности из фиг.4, крючковый профиль 2 фиксации имеет для зацепления с показанным на фиг.5 профилем 28 оконной рамы U-образный приемный элемент 29. U-образный приемный элемент 29 образован из соединительной перемычки 30 и двух выступающих под прямым углом от соединительной перемычки 30 вертикальных полок 31, 32 и на фиг.4 и 5 открыт снизу. На образующей расположенное со стороны профиля оконной рамы завершение крючкового профиля 2 фиксации вертикальной полке 31, соответственно, на ее свободном конце выполнен загиб 33, который ориентирован параллельно соединительной перемычке 30. При помощи этого действующего как поднутрение загиба 33 реализуется в сочетании с охватом расположенного со стороны профиля оконной рамы уплотнительного профиля блокировка, соответственно, зацепление между крючковым профилем 2 фиксации, с одной стороны, и профилем 28 оконной рамы, с другой стороны.

В случае показанного на фиг.6 варианта осуществления соответствующего изобретению держателя 1 цветочного ящика, между проксимальным и дистальным концевыми участками обоих удерживающих элементов, соответственно, удерживающих скоб 3 выполнен выступ 25. Выступ 25 может приниматься в приемной выемке 27, которая выполнена в донной стенке 26 цветочного ящика 22. Если выступ 25 или в показанном на фиг.6 примере осуществления оба выступа 25 находятся в согласованных с ними приемных выемках 27 донной стенки 26 цветочного ящика 22, то может реализовываться простое защелкивающееся соединение между держателем 1 цветочного ящика, с одной стороны, и цветочным ящиком 22, с другой стороны. Это защелкивание можно разъединять намеренно лишь посредством приведения в действие пружинных элементов или тому подобного, и оно способствует таким образом повешенному предохранению цветочного ящика 22.

Изобретение относится к держателю (1) цветочного ящика для оконных рам и служит для того, чтобы фиксировать и предохранять от падения цветочные ящики и декоративные элементы, например горшки, вазоны для декоративных растений или тому подобное. Причем держатель (1) цветочного ящика имеет крючковый профиль (2) фиксации, который выполнен с возможностью ввода в зацепление с профилем оконной рамы, удерживающие элементы (3), которые выполнены с возможностью неподвижного соединения с крючковым профилем (2) фиксации держателя (1) цветочного ящика и при помощи которых обеспечивается возможность удержания по меньшей мере одного цветочного ящика, соответственно, декоративного элемента, и приемную часть (5), которая расположена между крючковым профилем (2) фиксации и удерживающими элементами (3) держателя (1) цветочного ящика и при помощи которой обеспечивается возможность закрывания нижнего концевого участка рольставней, относящихся к наружной оконной раме, причем удерживающие элементы (3) включают в себя по меньшей мере две удерживающие скобы, которые расположены на обоих концевых участках крючкового профиля (2) фиксации. Технический результат - обеспечение надежной фиксации и защиты цветочных ящиков и декоративных элементов от падения, а также предотвращение повреждения на оконных рамах. 9 з.п. ф-лы, 6 ил.

1. Держатель цветочного ящика для оконных рам, при помощи которого обеспечивается возможность фиксации и предохранения от падения цветочных ящиков и декоративных элементов, причем держатель (1) цветочного ящика имеет крючковый профиль (2) фиксации, который выполнен с возможностью ввода в зацепление с профилем оконной рамы, удерживающие элементы (3), которые выполнены с возможностью неподвижного соединения с крючковым профилем (2) фиксации держателя (1) цветочного ящика и при помощи которых обеспечивается возможность удержания по меньшей мере одного цветочного ящика, соответственно, декоративного элемента, и приемную часть (5), которая расположена между крючковым профилем (2) фиксации и удерживающими элементами (3) держателя (1) цветочного ящика и при помощи которой обеспечивается возможность закрывания нижнего концевого участка рольставней, относящихся к наружной оконной раме, причем удерживающие элементы (3) включают в себя по меньшей мере две удерживающие скобы, которые расположены на обоих концевых участках крючкового профиля (2) фиксации.

2. Держатель цветочного ящика по п.1, причем указанная приемная часть (5) выполнена за одно целое с крючковым профилем (2) фиксации.

3. Держатель цветочного ящика по п.1 или 2, причем указанная приемная часть (5) имеет удерживающую прорезь (7), при помощи которой обеспечивается возможность фиксации удерживающих элементов (3), предпочтительно крепежными винтами (8), на приемной части (5), соответственно, крючковом профиле (2).

4. Держатель цветочного ящика по любому из пп.1-3, у которого между крючковым профилем (2) фиксации, с одной стороны, и удерживающими элементами (3), с другой стороны, расположено устройство (14) регулировки высоты, при помощи которого обеспечивается возможность варьирования вертикального расстояния между верхним краем крючкового профиля (2) фиксации и опорной поверхностью (13) удерживающего элемента (3).

5. Держатель цветочного ящика по п.4, причем указанное устройство (14) регулировки высоты выполнено в виде зубчатого зацепления (15) или в виде устройства вертикального сдвига с фиксирующими винтами.

6. Держатель цветочного ящика по любому из пп.1-5, причем предусмотрен по меньшей мере один профильный элемент защиты кромок, который выполнен с возможностью расположения между крючковым профилем (2) фиксации, соответственно, приемной частью (5) держателя (1) цветочного ящика и профилем оконной рамы.

7. Держатель цветочного ящика по любому из пп.1-6, причем указанная приемная часть (5) расположена, соответственно, выполнена между обращенной к цветочному ящику (22), соответственно, декоративному элементу внешней поверхностью (20) крючкового профиля (2) фиксации, и обращенной к крючковому профилю (2) фиксации внешней поверхностью (23) цветочного ящика (22), соответственно, декоративного элемента.

8. Держатель цветочного ящика по любому из пп.1-7, причем предусмотрен по меньшей мере один фиксирующий элемент (21), который/которые расположен/расположены на крючковом профиле (2) фиксации держателя (1) цветочного ящика и при помощи которого/которых обеспечивается возможность охвата верхнего края (24) обращенной к крючковому профилю (2) фиксации внешней поверхности (23) цветочного ящика (22), соответственно, декоративного элемента.

9. Держатель цветочного ящика по любому из пп.1-8, причем между проксимальным и дистальным концевыми участками удерживающего элемента (3) выполнен выступ (25), который выполнен с возможностью размещения в выполненной в донной стенке (26) цветочного ящика (22), соответственно, декоративного элемента приемной выемке (27).

10. Держатель цветочного ящика по любому из пп.1-9, причем указанный крючковый профиль (2) фиксации имеет для зацепления с профилем (28) оконной рамы U-образный приемный элемент (29) из соединительной перемычки (30) и двух выступающих под прямым углом от соединительной перемычки (30) вертикальных полок (31, 32), причем вертикальная полка (31), образующая расположенное со стороны профиля оконной рамы завершение крючкового профиля (2) фиксации, имеет на своем свободном конце малый по сравнению с соответствующим размером соединительной перемычки (30) и параллельный соединительной перемычке (30) загиб (33).
