Способ и устройство для передачи информации, устройство и носитель данных Российский патент 2025 года по МПК H04L1/00 H04W72/1268

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к области мобильной связи, а более конкретно к способу и устройству для передачи информации, устройству и носителю данных.

УРОВЕНЬ ТЕХНИКИ

[0002] С быстрым развитием технологий мобильной связи сетевому устройству необходимо корректировать режим модуляции сигналов на основе информации о состоянии канала, сообщаемой терминалом, при связи с терминалом, так что сигналы модулируются на основе скорректированного режима модуляции, и осуществляется связь.

[0003] В предшествующем уровне техники, после того, как терминал получает информацию о состоянии канала между терминалом и сетевым устройством посредством измерения, терминал периодически отправляет полученную информацию о состоянии канала в сетевое устройство. Однако, если скорость мобильного терминала слишком высока, необходимо увеличить частоту отправки информации о состоянии канала, чтобы решить проблему несвоевременности информации о состоянии канала. Однако повышение частоты отправки информации о состоянии канала может вызвать большие объемы служебных данных сигнализации. Следовательно, необходим новый способ отправки информации о состоянии канала.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0004] Варианты осуществления изобретения предлагают способ и устройство для передачи информации, устройство и носитель данных, которые могут уменьшить количество ресурсов, занимаемых второй информацией о состоянии канала, путем использования отличия от первой информации и при обеспечении нормальной передачи информации о состоянии канала, тем самым уменьшая служебные данные сигнализации при передаче второй информации о состоянии канала. Техническое решение будет описано следующим образом.

[0005] Согласно аспекту изобретения, предложен способ передачи информации, выполняемый терминалом. Способ включает в себя:

[0006] отправку первой информации о состоянии канала в сетевое устройство; и

[0007] отправку второй информации о состоянии канала в сетевое устройство, при этом вторая информация о состоянии канала включает в себя отличие от первой информации о состоянии канала.

[0008] Согласно аспекту изобретения, предложен способ передачи информации, выполняемый сетевым устройством. Способ включает в себя:

[0009] прием первой информации о состоянии канала, отправленной терминалом; и

[0010] прием второй информации о состоянии канала, отправленной терминалом, при этом вторая информация о состоянии канала включает в себя отличие от первой информации о состоянии канала.

[0011] Согласно аспекту изобретения, предложено устройство для передачи информации. В состав устройства входит:

[0012] модуль отправки, выполненный с возможностью отправки первой информации о состоянии канала в сетевое устройство.

[0013] Модуль отправки выполнен с возможностью отправки второй информации о состоянии канала в сетевое устройство, и вторая информация о состоянии канала включает в себя отличие от первой информации о состоянии канала.

[0014] Согласно аспекту изобретения, предложено устройство для передачи информации. В состав устройства входит:

[0015] модуль приема, выполненный с возможностью приема первой информации о состоянии канала, отправленной терминалом.

[0016] Модуль приема выполнен с возможностью приема второй информации о состоянии канала, отправленной терминалом, и вторая информация о состоянии канала включает в себя отличие от первой информации о состоянии канала.

[0017] Согласно аспекту изобретения, предложен терминал. Терминал включает в себя: процессор; приемопередатчик, связанный с процессором; и память, сконфигурированная для хранения исполняемых инструкций процессора. Процессор выполнен с возможностью загрузки и выполнения исполняемых инструкций для реализации способа передачи информации, описанного в вышеупомянутых аспектах.

[0018] Согласно аспекту изобретения, предложено сетевое устройство. Сетевое устройство включает в себя: процессор; приемопередатчик, связанный с процессором; и память, сконфигурированную для хранения исполняемых инструкций процессора. Процессор выполнен с возможностью загрузки и выполнения исполняемых инструкций для реализации способа передачи информации, описанного в вышеупомянутых аспектах.

[0019] Согласно аспекту изобретения, предложен машиночитаемый носитель информации, имеющий хранящиеся на нем исполняемые программные коды. Исполняемые программные коды загружаются и выполняются процессором, чтобы заставить процессор реализовать способ передачи информации, описанный в вышеупомянутых аспектах.

[0020] Согласно аспекту изобретения, предложена чип. Чип включает в себя программируемую логическую схему и/или программные инструкции. Чип выполнен с возможностью реализации способа передачи информации, описанного в вышеописанных аспектах, когда чип работает в терминале или сетевом устройстве.

[0021] Согласно аспекту изобретения, варианты осуществления изобретения предлагают компьютерный программный продукт. Компьютерный программный продукт сконфигурирован для реализации способа передачи информации, описанного в вышеупомянутых аспектах, когда компьютерный программный продукт исполняется процессором терминала или сетевого устройства.

[0022] Техническое решение, предложенное вариантами осуществления настоящего изобретения по меньшей мере включает в себя следующие полезные результаты.

[0023] С помощью способа, устройства, устройства и носителя информации согласно вариантам осуществления настоящего изобретения, терминал отправляет первую информацию о состоянии канала и вторую информацию о состоянии канала в сетевое устройство, при этом вторая информация о состоянии канала просто включает в себя отличие от первой информации о состоянии канала, и состояние канала, соответствующее второй информации о состоянии канала, также может быть определено посредством этого отличия от первой информации. Таким образом, при обеспечении нормальной передачи информации о состоянии канала, количество ресурсов, занимаемых второй информацией о состоянии канала, уменьшается за счет использования отличия от первой информации, тем самым уменьшая служебные данные сигнализации при передаче второй информации о состоянии канала.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0024] Чтобы более ясно проиллюстрировать технические решения в вариантах осуществления настоящего изобретения, ниже будут представлены прилагаемые чертежи, необходимые для использования в описании варианта осуществления. Очевидно, что прилагаемые чертежи, описанные ниже, являются лишь частью вариантов осуществления изобретения. Для обычных специалистов в данной области техники другие прилагаемые чертежи могут быть дополнительно получены на основе этих прилагаемых чертежей без творческой работы.

[0025] Фиг. 1 представляет собой схематическое изображение, иллюстрирующее систему связи согласно варианту осуществления настоящего изобретения.

[0026] Фиг. 2 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации согласно варианту осуществления изобретения.

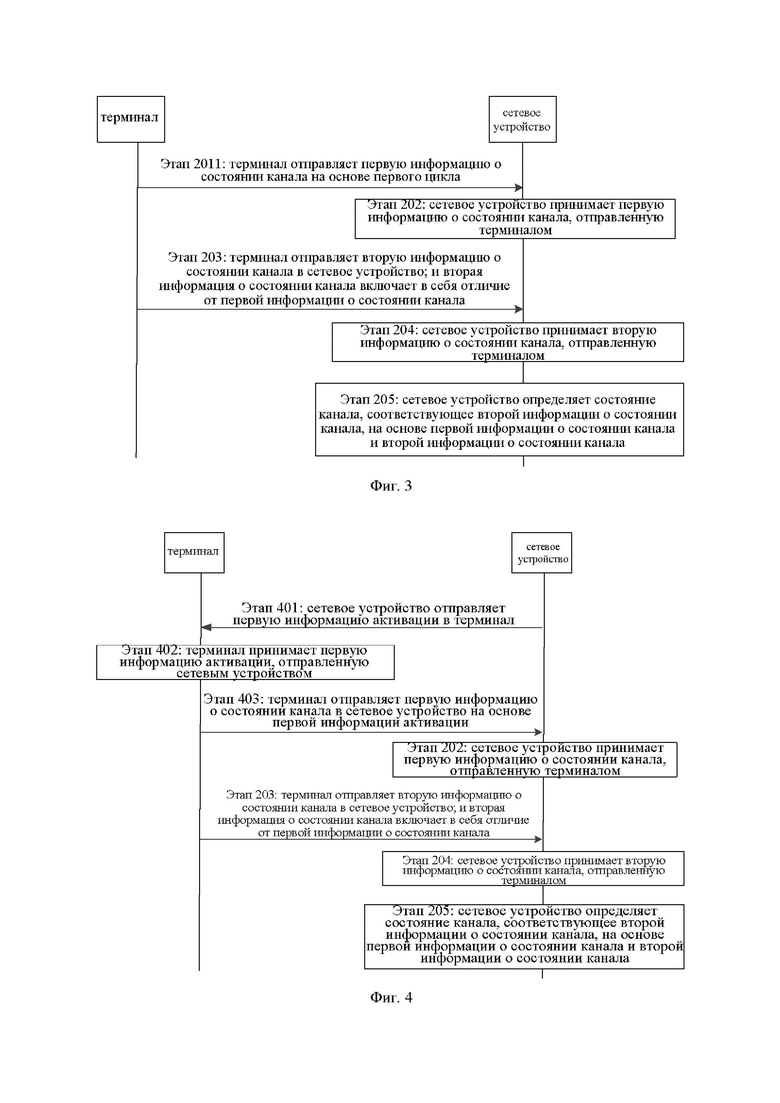

[0027] Фиг. 3 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации согласно варианту осуществления изобретения.

[0028] Фиг. 4 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации согласно варианту осуществления изобретения.

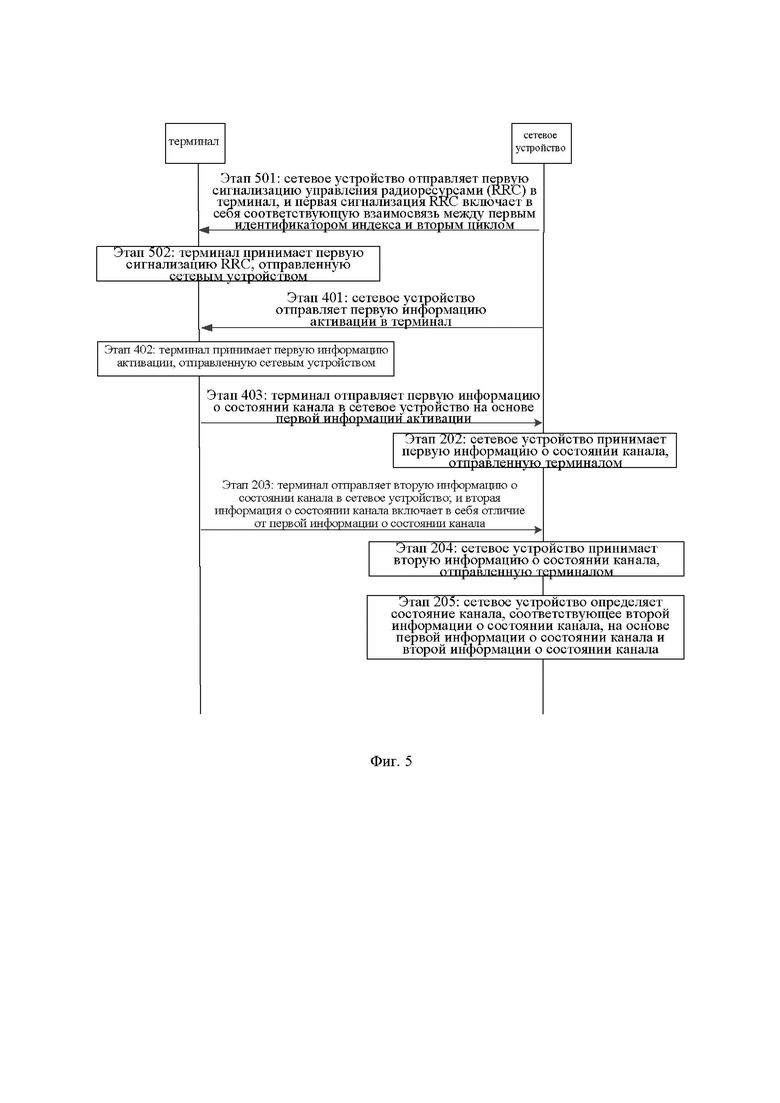

[0029] Фиг. 5 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации согласно варианту осуществления изобретения.

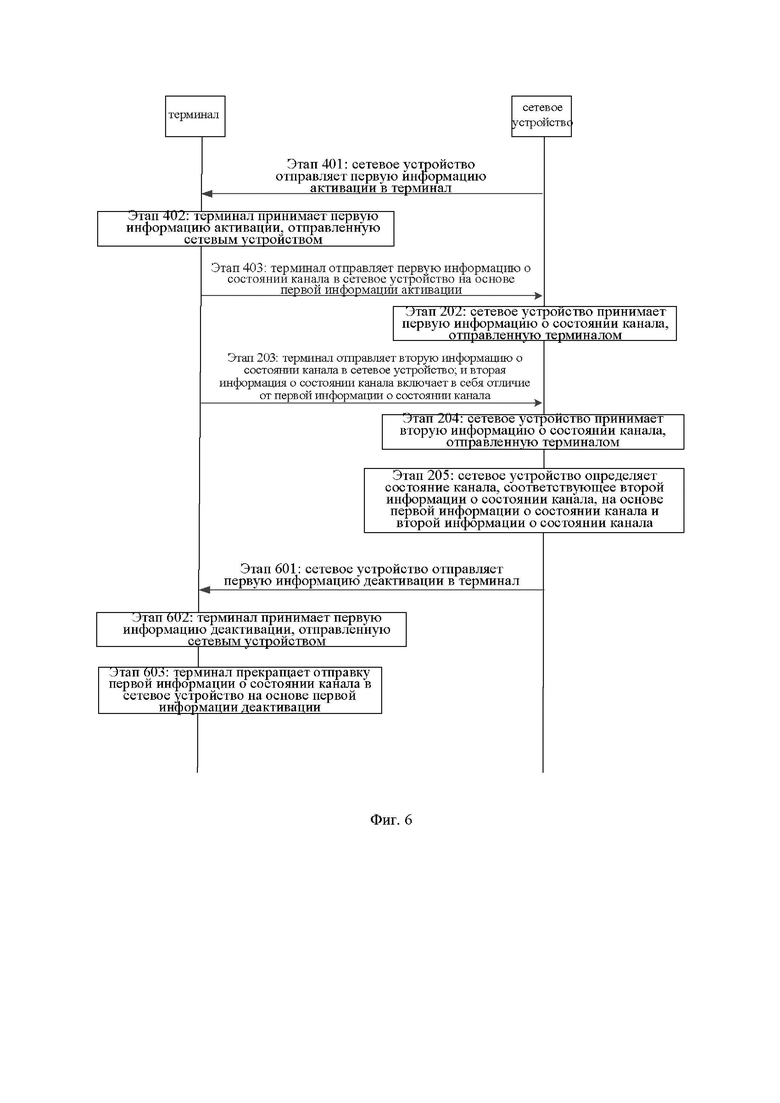

[0030] Фиг. 6 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации согласно варианту осуществления изобретения.

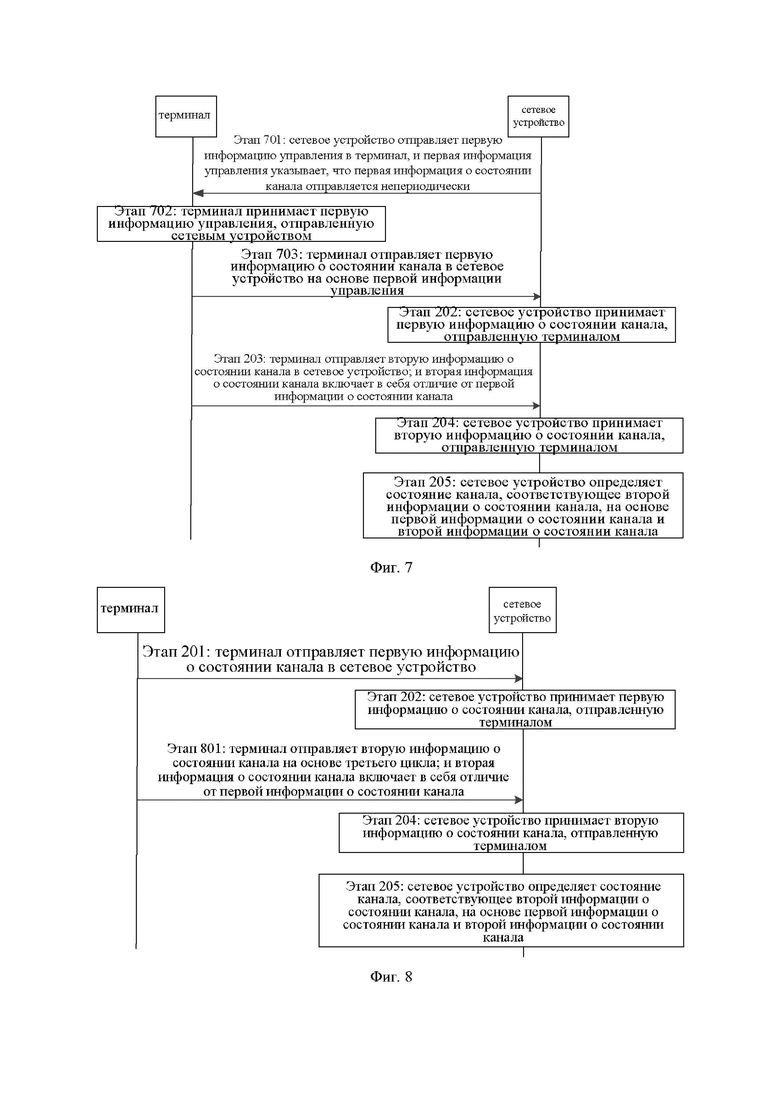

[0031] Фиг. 7 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации согласно варианту осуществления изобретения.

[0032] Фиг. 8 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации согласно варианту осуществления изобретения.

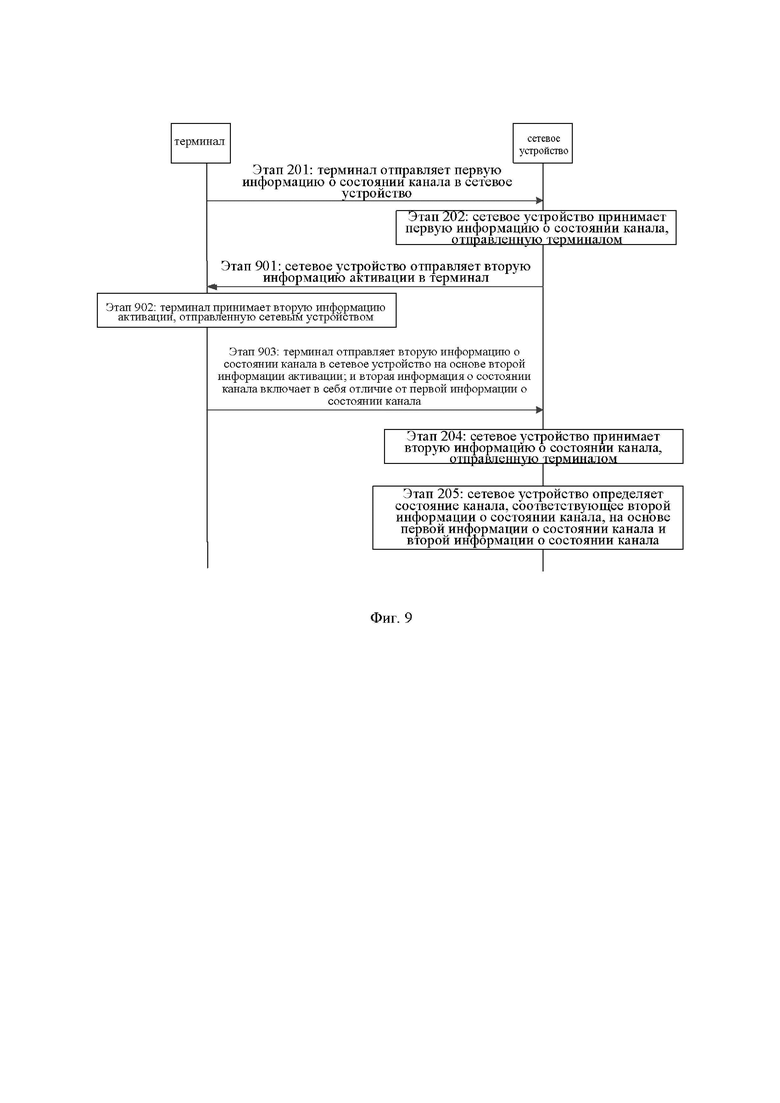

[0033] Фиг. 9 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации согласно варианту осуществления изобретения.

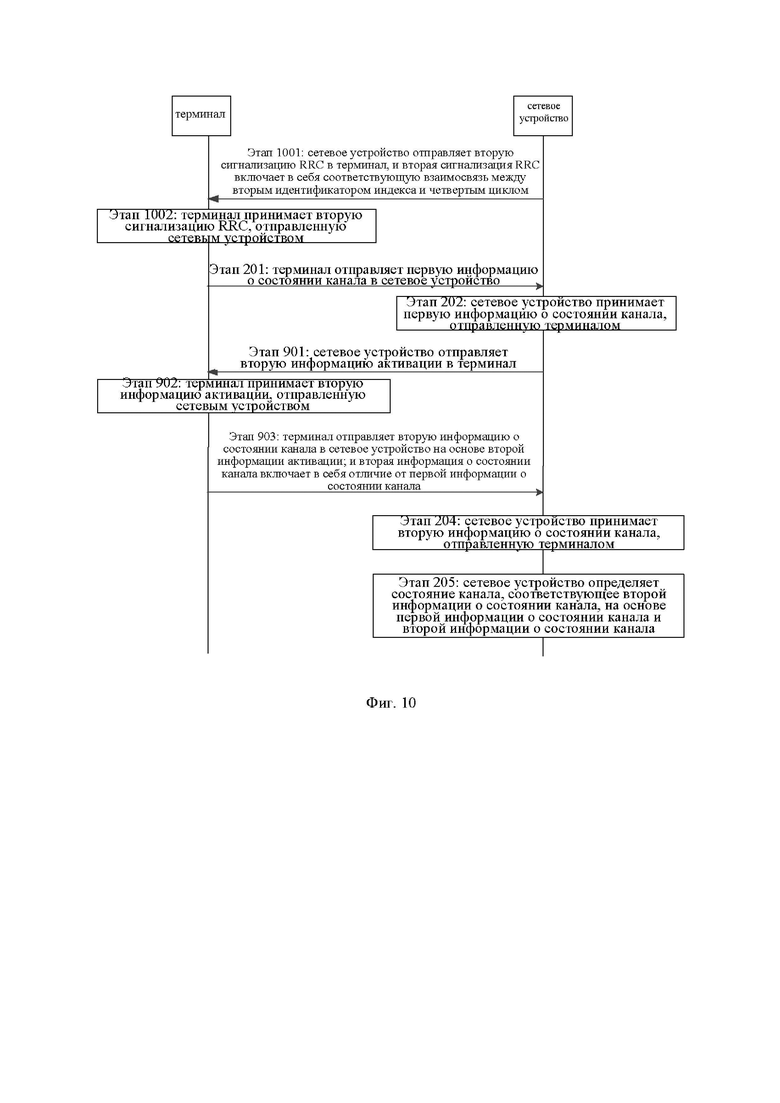

[0034] Фиг. 10 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации согласно варианту осуществления изобретения.

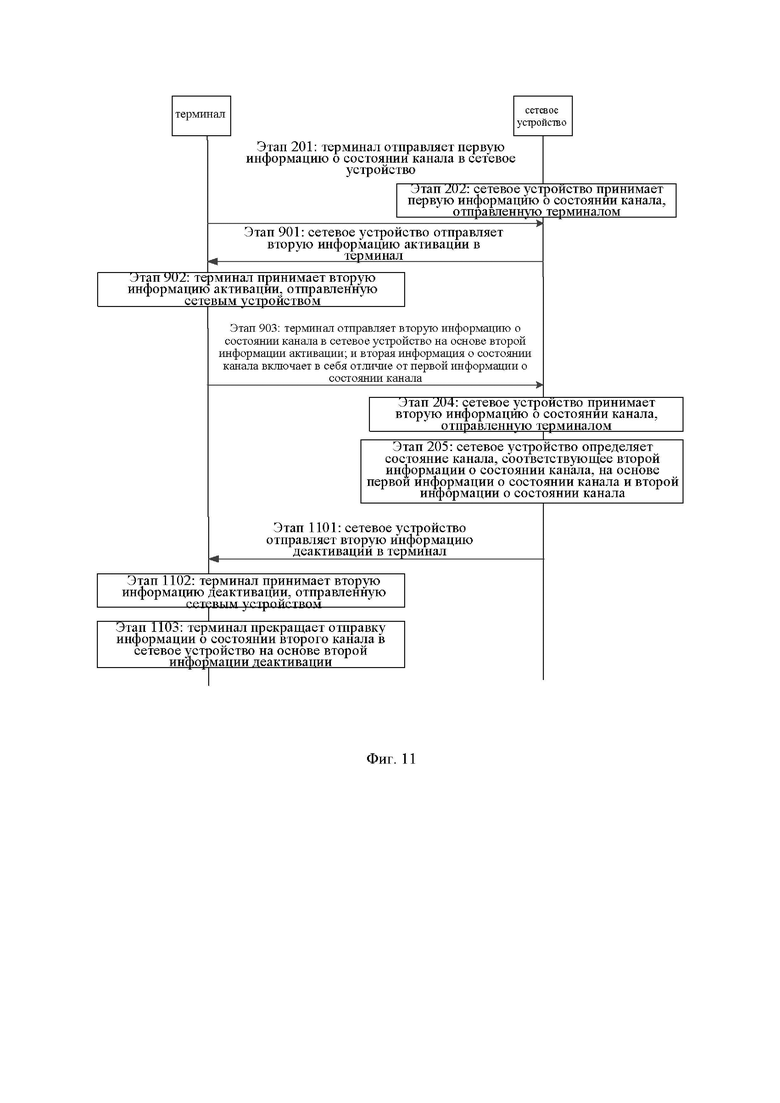

[0035] Фиг. 11 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации согласно варианту осуществления изобретения.

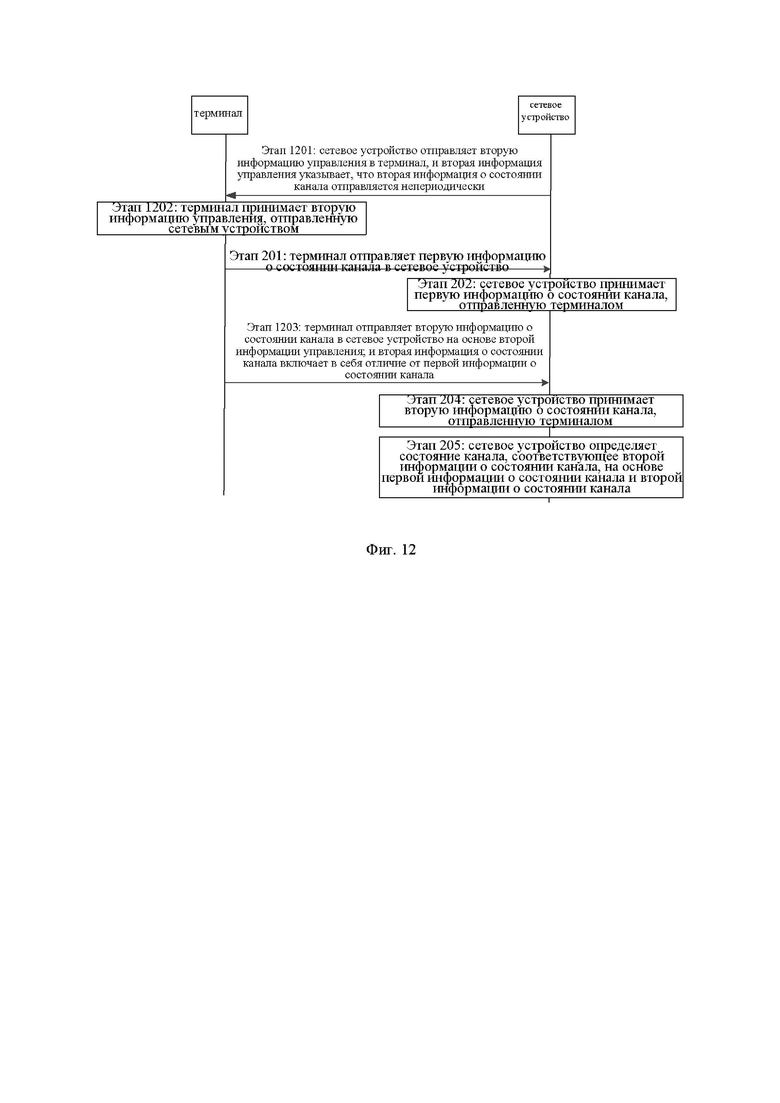

[0036] Фиг. 12 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации согласно варианту осуществления изобретения.

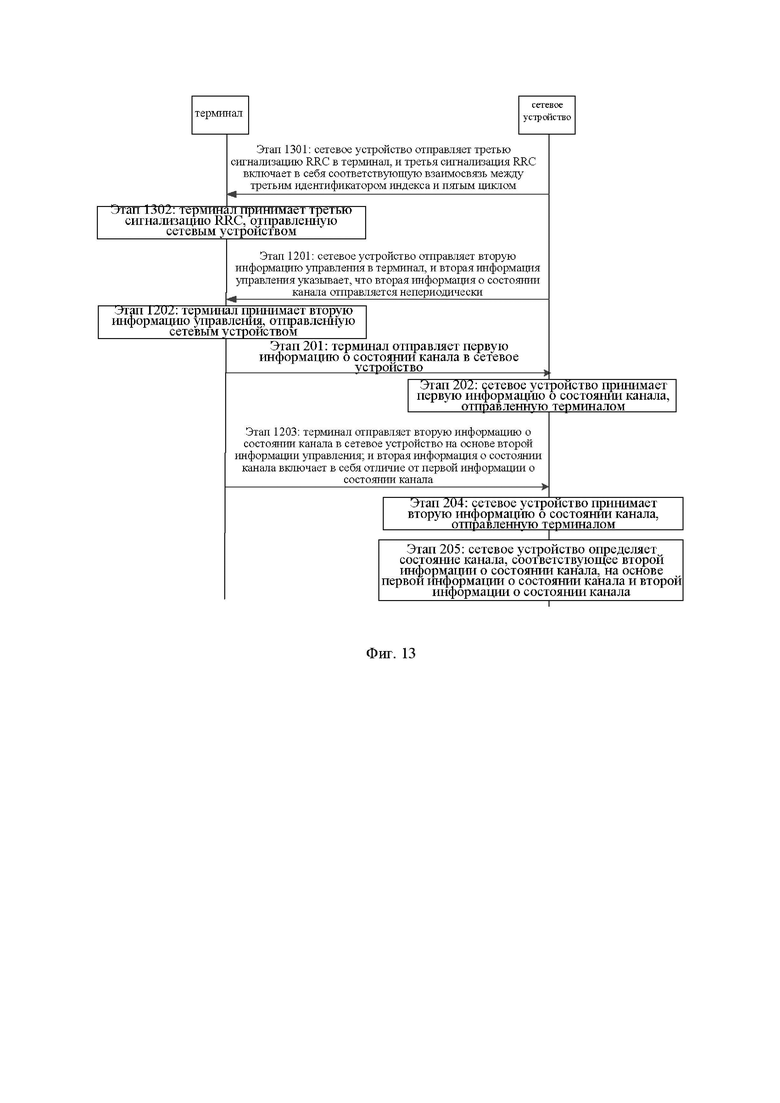

[0037] Фиг. 13 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации согласно варианту осуществления изобретения.

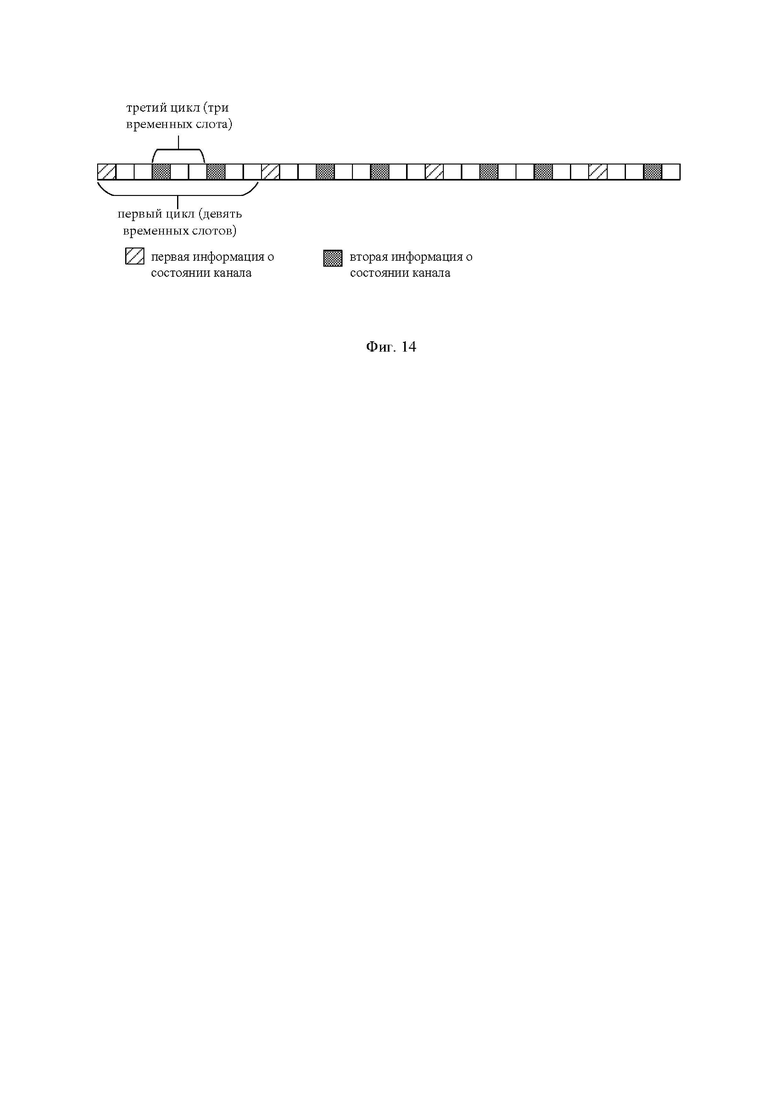

[0038] Фиг. 14 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации согласно варианту осуществления изобретения.

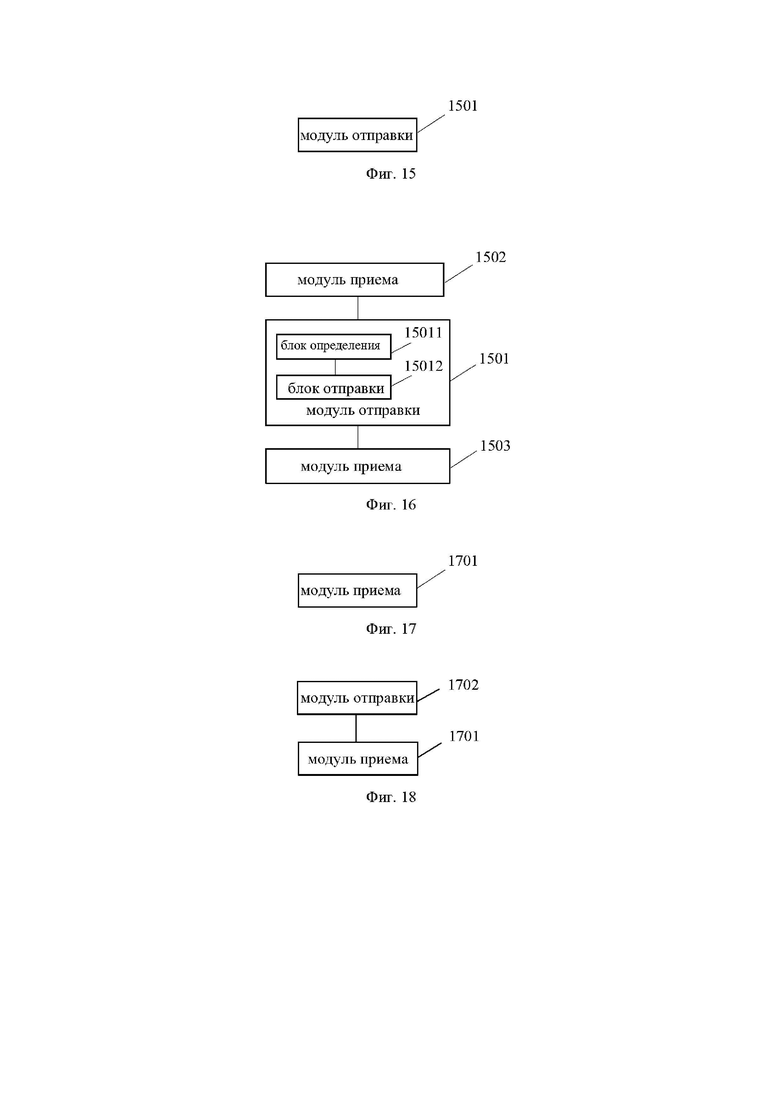

[0039] Фиг. 15 представляет собой блок-схему, иллюстрирующую устройство связи согласно варианту осуществления настоящего изобретения.

[0040] Фиг. 16 представляет собой блок-схему, иллюстрирующую устройство связи согласно варианту осуществления настоящего изобретения.

[0041] Фиг. 17 представляет собой блок-схему, иллюстрирующую устройство связи согласно варианту осуществления настоящего изобретения.

[0042] Фиг. 18 представляет собой блок-схему, иллюстрирующую устройство связи согласно варианту осуществления настоящего изобретения.

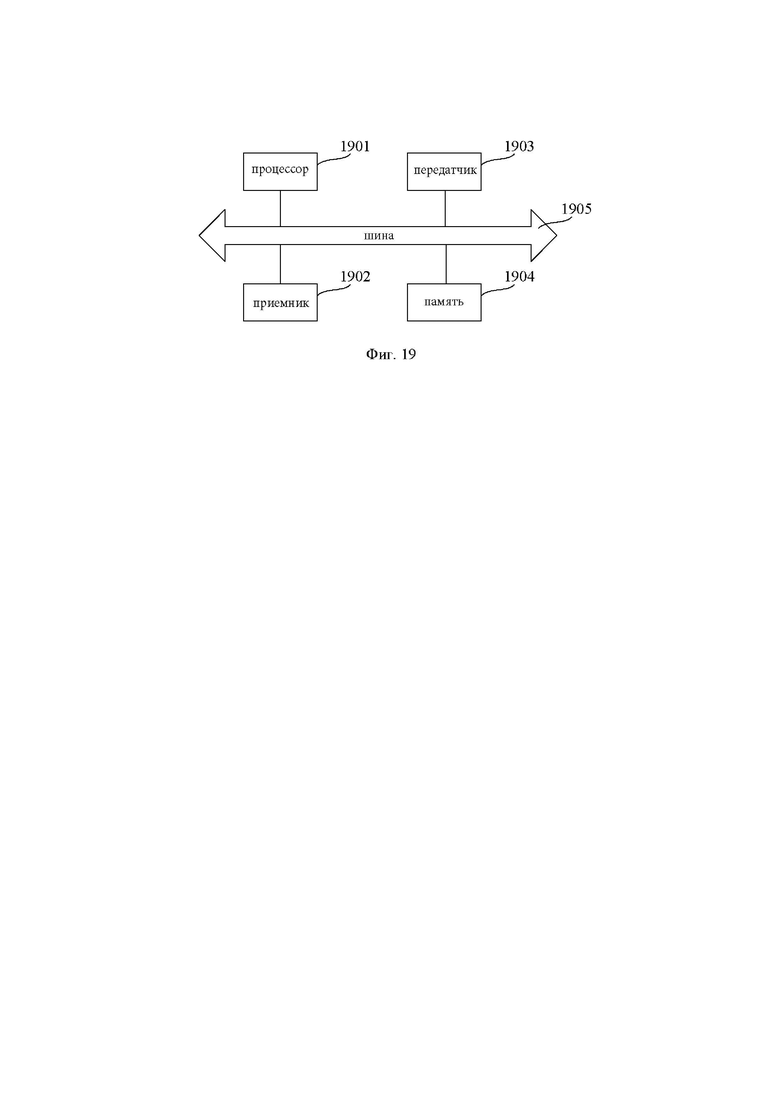

[0043] Фиг. 19 представляет собой блок-схему, иллюстрирующую устройство связи согласно варианту осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[0044] Чтобы сделать цель, техническое решение и преимущества изобретения более ясными, ниже будет дано подробное описание реализаций изобретения со ссылкой на прилагаемые чертежи.

[0045] Здесь будут подробно описаны варианты реализации, примеры которых проиллюстрированы на прилагаемых чертежах. Когда следующее описание относится к прилагаемым чертежам, одни и те же или подобные элементы могут быть обозначены одинаковыми цифрами на разных прилагаемых чертежах, если не указано иное. Реализации, описанные в следующих примерах осуществления, не представляют все реализации, соответствующие изобретению. Вместо этого они являются просто примерами устройств и способов, соответствующих некоторым аспектам изобретения, как подробно описано в прилагаемой формуле изобретения.

[0046] Термины, использованные в описании, предназначены только для целей описания подробного варианта осуществления и не предназначены для ограничения изобретения. Используемые в описании и прилагаемой формуле изобретения формы единственного числа также предназначены для включения форм множественного числа, если только контекст явно не указывает другое значение. Следует также понимать, что термин «и/или», используемый в настоящем документе, относится к включению любых или всех возможных комбинаций одного или нескольких связанных перечисленных элементов.

[0047] Следует понимать, что хотя термины «первый, второй, третий и т.п.» могут использоваться в изобретении для описания различных видов информации, информация не должна ограничиваться этими терминами. Эти термины используются просто для того, чтобы отличить информацию одного и того же типа друг от друга. Например, в рамках изобретения, первая информация также может называться второй информацией, и аналогичным образом вторая информация также может называться первой информацией. В зависимости от контекста слово «если», используемое в настоящем документе, может интерпретироваться как «когда» или «в случае, если...» или «в ответ на определение».

[0048] Ниже будет дано описание обстоятельств применения настоящего изобретения.

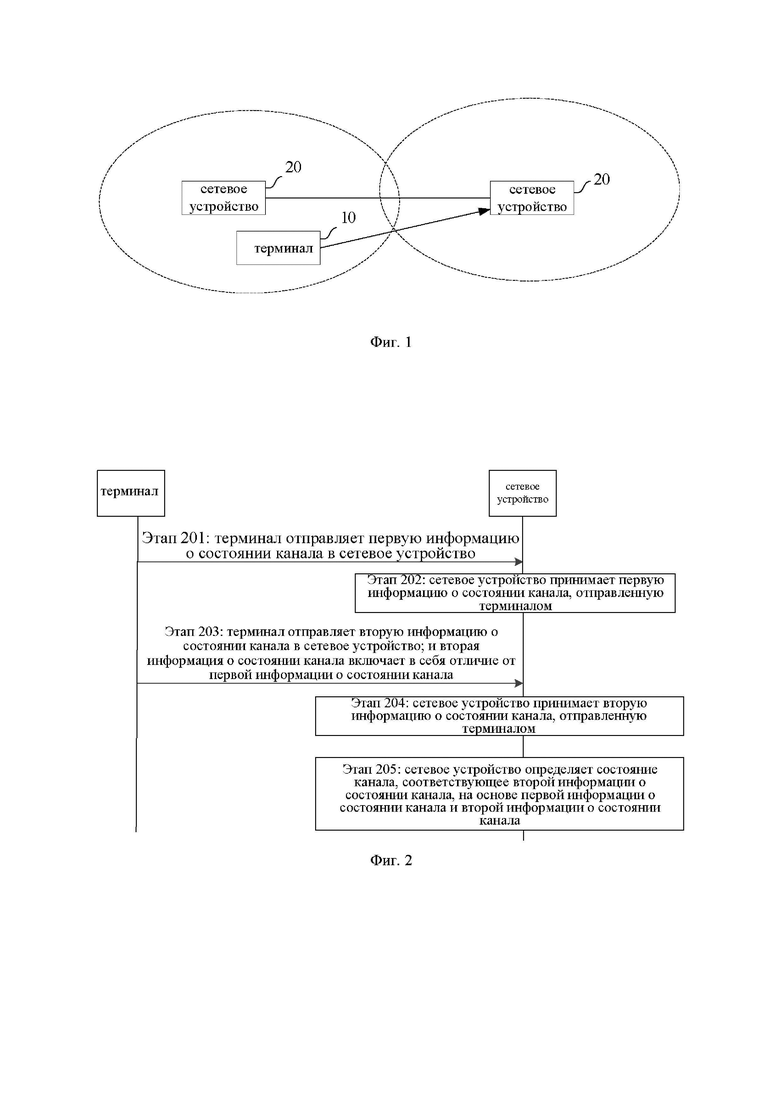

[0049] Фиг. 1 представляет собой схематическое изображение, иллюстрирующее систему связи согласно варианту осуществления настоящего изобретения. Система связи может включать в себя: терминал 10 и сетевое устройство 20.

[0050] Обычно имеется несколько терминалов 10, и один или несколько терминалов 10 могут быть распределены в соте, управляемой сетевым устройством 20. Терминал 10 может включать в себя различные портативные устройства, устройства, устанавливаемые на транспортных средствах, носимые устройства и вычислительные устройства с функцией беспроводной связи или другие устройства обработки, подключенные к беспроводным модемам, а также различные формы пользовательского оборудования (user equipment, UE), мобильных станций (mobile station, MS) и т.п.Для удобства описания вышеупомянутые устройства в вариантах осуществления настоящего изобретения вместе называются терминалами.

[0051] Сетевое устройство 20 представляет собой устройство, развернутое в сети доступа для обеспечения функции беспроводной связи для терминала 10. Сетевое устройство 20 может включать в себя различные формы базовых макро-станций, базовых микро-станций, ретрансляционных станций, точек доступа и т.п.Названия устройств с функцией сетевого устройства могут быть разными в системах с разными технологиями беспроводного доступа, например, устройство называется gNodeB или gNB в системе «нового радио пятого поколения» (5G New Radio, NR). С развитием коммуникационных технологий название «сетевое устройство» может измениться. Для удобства описания вышеупомянутые устройства, обеспечивающие функцию беспроводной связи для терминалов 10, в вариантах осуществления изобретения вместе называются сетевыми устройствами. Соединение может быть установлено между сетевым устройством 20 и терминалом 10 через радио интерфейс, так что связь осуществляется через соединение, включая обмен сигналами и данными. Может существовать множество сетевых устройств 20, и два соседних сетевых устройства 20 могут осуществлять связь проводным или беспроводным способом. Терминал 10 может переключаться между разными сетевыми устройствами 20, то есть устанавливать соединения с разными сетевыми устройствами 20.

[0052] «Система 5G NR» в вариантах осуществления настоящего изобретения также может называться системой 5G или системой NR, но специалисты в данной области техники могут понять ее значение. Техническое решение, описанное в вариантах осуществления настоящего изобретения, может быть применено к системе 5G NR, а также может быть применено к последующей системе развития системы 5G NR.

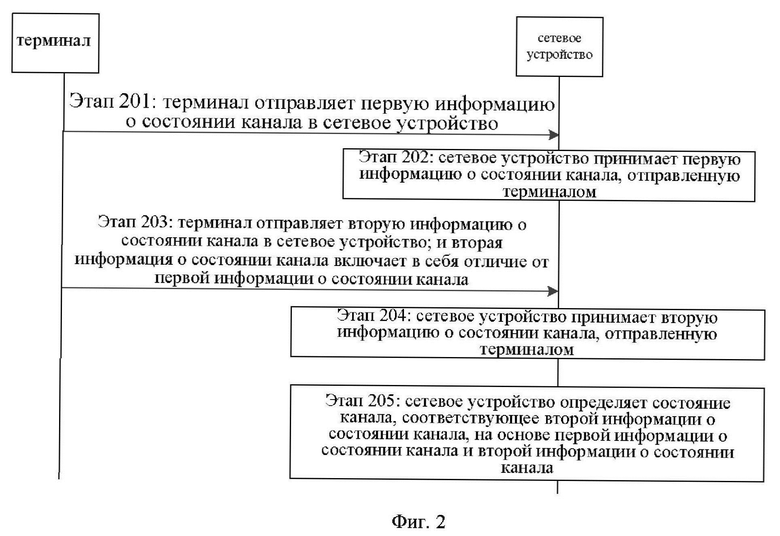

[0053] Фиг. 2 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации согласно варианту осуществления настоящего изобретения, применяемый к терминалу и сетевому устройству, как проиллюстрировано на фиг.1. Способ включает по меньшей мере часть следующего содержания.

[0054] На этапе 201 терминал отправляет первую информацию о состоянии канала в сетевое устройство.

[0055] На этапе 202 сетевое устройство принимает первую информацию о состоянии канала, отправленную терминалом.

[0056] В вариантах осуществления изобретения терминал отправляет первую информацию о состоянии канала в сетевое устройство. Первая информация о состоянии канала указывает состояние канала в текущей позиции, где расположен терминал. Терминал впоследствии продолжает отправлять вторую информацию о состоянии канала в сетевое устройство. Поскольку вторая информация о состоянии канала включает в себя отличие от первой информации о состоянии канала, состояние канала, соответствующее второй информации о состоянии канала, определяется на основе отличия от первой информации и первой информации о состоянии канала.

[0057] Первую информацию о состоянии канала получают путем измерения терминалом текущего состояния канала. Вторую информацию о состоянии канала получают посредством измерения текущего состояния канала и определения отличия от первой информации о состоянии канала терминалом.

[0058] На этапе 203 терминал отправляет вторую информацию о состоянии канала в сетевое устройство. Вторая информация о состоянии канала включает в себя отличие от первой информации о состоянии канала.

[0059] Отличие может представлять собой абсолютное значение определенного параметра, измеренного во время измерения, соответствующее второй информации о состоянии канала, и это значение измерения отличается от значения измерения, измеренного во время измерения, соответствующего первой информации о состоянии канала. Альтернативно, отличие может представлять собой относительное значение определенного параметра, измеренного во время измерения, соответствующего второй информации о состоянии канала, относительно значения измерения того же параметра, измеренного во время измерения, соответствующего первой информации о состоянии канала, и это относительное значение не равно 0.

[0060] Параметр в варианте осуществления настоящего изобретения является таким же, как по меньшей мере один из параметров, содержащихся в первой информации о состоянии канала или второй информации о состоянии канала в следующих вариантах осуществления. Для получения подробной информации можно обратиться к следующим вариантам осуществления.

[0061] На этапе 204 сетевое устройство принимает вторую информацию о состоянии канала, отправленную терминалом.

[0062] В варианте осуществления настоящего изобретения, после приема первой информации о состоянии канала и второй информации о состоянии канала, отправленных терминалом, сетевое устройство может определить состояние канала, соответствующее второй информации о состоянии канала, на основе отличия, содержащегося во второй информации о состоянии канала, и первой информации о состоянии канала.

[0063] В некоторых вариантах осуществления вторая информация о состоянии канала передается по физическому каналу управления восходящей линии связи (physical uplink control channel, PUCCH) или по физическому совместно используемому каналу восходящей линии связи (physical uplink shared channel, PUSCH).

[0064] На этапе 205 сетевое устройство определяет состояние канала, соответствующее второй информации о состоянии канала, на основе первой информации о состоянии канала и второй информации о состоянии канала.

[0065] В некоторых вариантах осуществления сетевое устройство получает сумму первой информации о состоянии канала и отличия, содержащегося во второй информации о состоянии канала, как состояние канала, соответствующее второй информации о состоянии канала.

[0066] Следует отметить, что вариант осуществления настоящего изобретения описан на примере выполнения этапа 205. В другом варианте осуществления сетевое устройство также может определять информацию о состоянии канала другими способами без выполнения этапа 205, который не ограничен вариантами осуществления изобретения.

[0067] С помощью способа согласно варианту осуществления изобретения терминал отправляет первую информацию о состоянии канала и вторую информацию о состоянии канала в сетевое устройство, при этом вторая информация о состоянии канала просто включает в себя отличие от первой информации о состоянии канала, и состояние канала, соответствующее второй информации о состоянии канала, также может быть определено посредством этого отличия от первой информации. Таким образом, количество ресурсов, занимаемых второй информацией о состоянии канала, уменьшается путем использования отличия от первой информации при обеспечении нормальной передачи информации о состоянии канала, и дополнительно уменьшаются служебные данные сигнализации для передачи второй информации о состоянии канала.

[0068] На основе варианта осуществления, показанного на фиг.2, первая информация о состоянии канала и вторая информация о состоянии канала передаются в разное время передачи.

[0069] В некоторых вариантах осуществления первая информация о состоянии канала передается в первое время передачи, а вторая информация о состоянии канала передается во второе время передачи.

[0070] В возможной реализации между первым временем передачи и вторым временем передачи существует предварительно установленный интервал.

[0071] Например, предварительно установленный интервал задается терминалом, сетевым устройством или другими способами, которые не ограничены вариантами осуществления изобретения.

[0072] С помощью способа согласно варианту осуществления изобретения терминал сообщает первую информацию о состоянии канала и вторую информацию о состоянии канала в разное время передачи, так что первая информация о состоянии канала и вторая информация о состоянии канала соответственно указывают состояние канала в разное время, тем самым улучшая своевременность передачи терминалом информации о состоянии канала и повышая эффективность передачи информации о состоянии канала.

[0073] На основе варианта осуществления, показанного на фиг.2, первая информация о состоянии канала включает в себя по меньшей мере один параметр для указания состояния канала. В некоторых вариантах осуществления первая информация о состоянии канала включает в себя по меньшей мере одно из следующего.

[0074] (1) Индикатор ресурса (resource indicator, CRI) опорного сигнала информации о состоянии канала (channel state information reference signal, CSI-RS).

[0075] (2) Индикатор ранга (rank indicator, RI).

[0076] (3) Индикатор матрицы предварительного кодирования (precoding matrix indicator, PMI).

[0077] В некоторых вариантах осуществления PMI включает в себя по меньшей мере одно из следующего.

[0078] 1. Информационное поле XI: широкополосный PMI.

[0079] В некоторых вариантах осуществления широкополосный PMI включает в себя индекс i1 кодовой книги.

[0080] В возможной реализации i1 включает в себя по меньшей мере один из следующих параметров.

[0081] Первый параметр связан с количеством антенных портов в первом измерении и количеством передискретизации в первом измерении. Второй параметр связан с количеством антенных портов во втором измерении и количеством передискретизации во втором измерении. Третий параметр связан с количеством передискретизации в первом измерении и количеством передискретизации во втором измерении. Четвертый параметр связан с количеством антенных портов в первом измерении и количеством антенных портов во втором измерении. Пятый параметр связан с количеством антенных портов в первом измерении, количеством антенных портов во втором измерении и количеством лучей. Шестой параметр относится к различным уровням. Седьмой параметр связан с различными антенными панелями. Восьмой параметр указывает на различные широкополосные амплитуды.

[0082] 2. Информационное поле Х2: широкополосный PMI или PMI для каждого поддиапазона.

[0083] В некоторых вариантах осуществления широкополосный PMI или PMI для каждого поддиапазона включает в себя индекс i2 кодовой книги.

[0084] В возможной реализации i2 включает в себя по меньшей мере один из следующих параметров.

[0085] Девятый параметр сконфигурирован для указания смещения фазы. Десятый параметр сконфигурирован для указания амплитуды узкой полосы. Одиннадцатый параметр сконфигурирован для указания единицы частотной области и связан с общим количеством единиц частотной области и количеством указанных единиц частотной области.

[0086] (4) Индикатор качества канала (channel quality indicator, CQI).

[0087] (5) Индикатор уровня (layer indicator, LI).

[0088] (6) Индикатор ресурса блока сигнала синхронизации (synchronization signal, 88)/физического широковещательного сигнала (physical broadcast signal, РВСН) (block resource indicator, SSBRI).

[0089] (7) Принятая мощность опорного сигнала уровня 1 (layer-1 reference signal received power, L1-RSRP).

[0090] (8) Отношение сигнал/помеха+шум уровня 1 (layer-1 signal to interference plus noise ratio, L1-SINR).

[0091] (9) Доплеровский сдвиг.

[0092] (10) Допплеровское расширение.

[0093] (11) Средняя задержка.

[0094] (12) Разброс задержки.

[0095] На основе варианта осуществления, показанного на фиг.2, вторая информация о состоянии канала включает в себя по меньшей мере один параметр для указания состояния канала. В некоторых вариантах осуществления вторая информация о состоянии канала включает в себя по меньшей мере одно из следующего.

[0096] (1)CRI.

[0097] (2) RI.

[0098] (3) PMI.

[0099] В некоторых вариантах осуществления PMI включает в себя по меньшей мере одно из следующего.

[00100] 1. Информационное поле XI: широкополосный PMI.

[00101] В некоторых вариантах осуществления широкополосный PMI включает в себя индекс i1 кодовой книги.

[00102] В возможной реализации i1 включает в себя по меньшей мере один из следующих параметров.

[00103] Первый параметр связан с количеством антенных портов в первом измерении и количеством передискретизации в первом измерении. Второй параметр связан с количеством антенных портов во втором измерении и количеством передискретизации во втором измерении. Третий параметр связан с количеством передискретизации в первом измерении и количеством передискретизации во втором измерении. Четвертый параметр связан с количеством антенных портов в первом измерении и количеством антенных портов во втором измерении. Пятый параметр связан с количеством антенных портов в первом измерении, количеством антенных портов во втором измерении и количеством лучей. Шестой параметр относится к различным уровням. Седьмой параметр связан с различными антенными панелями. Восьмой параметр указывает на различные широкополосные амплитуды.

[00104] 2. Информационное поле Х2: широкополосный PMI или PMI для каждого поддиапазона.

[00105] В некоторых вариантах осуществления широкополосный PMI или PMI для каждого поддиапазона и PMI включает в себя индекс i2 кодовой книги.

[00106] В возможной реализации, i2 включает в себя по меньшей мере один из следующих параметров.

[00107] Девятый параметр сконфигурирован для указания смещения фазы. Десятый параметр сконфигурирован для указания амплитуды узкой полосы. Одиннадцатый параметр сконфигурирован для указания единицы частотной области и связан с общим количеством единиц частотной области и количеством указанных единиц частотной области.

[00108] (4) CQI.

[00109] (5) LI.

[00110] (6) SSBRI.

[00111] (7)L1-RSRP.

[00112] (8)L1-SINR.

[00113] (9) Доплеровский сдвиг.

[00114] (10) Допплеровское расширение.

[00115] (11) Средняя задержка.

[00116] (12) Разброс задержки.

[00117] Вторая информация о состоянии канала аналогична первой информации о состоянии канала в вышеприведенном варианте осуществления, которая здесь не подробно описана.

[00118] В некоторых вариантах осуществления, в случае, когда первая информация о состоянии канала включает в себя по меньшей мере один из PMI (или любого параметра в PMI), RI, CQI и LI, в то время как вторая информация о состоянии канала не включает в себя измерение значения этих параметров, например, вторая информация о состоянии канала включает в себя по меньшей мере одно из доплеровского сдвига, доплеровского расширения, средней задержки и разброса задержки, в этом случае первая информация о состоянии канала и вторая информация о состоянии канала включают в себя различное содержание, это означает, что по меньшей мере один из PMI (или любого параметра в PMI), RI, CQI и LI, измеренных во время измерения второй информации о состоянии канала, совпадает с измеренным значением параметра, полученного во время измерения первой информации о состоянии канала.

[00119] Следует отметить, что в варианте осуществления настоящего изобретения вторая информация о состоянии канала включает в себя контент, аналогичный тому, который содержится в первой информации о состоянии канала, и единственное отличие состоит в том, что первая информация о состоянии канала включает в себя каждый из вышеуказанных параметров, в то время как вторая информация о состоянии канала включает в себя отличие, соответствующее каждому из вышеуказанных параметров. Отличие может представлять собой абсолютное значение значения измерения определенного параметра, измеренного во время измерения, соответствующего второй информации о состоянии канала, и значение измерения отличается от значения измерения, измеренного во время измерения, соответствующего первой информации о состоянии канала. Альтернативно, отличие может представлять собой относительное значение значения измерения определенного параметра, измеренного во время измерения, соответствующего второй информации о состоянии канала, относительно значения измерения того же параметра, измеренного во время измерения, соответствующего первой информации о состоянии канала, и это относительное значение не равно 0.

[00120] На основе варианта осуществления, проиллюстрированного на фиг.2, терминал периодически отправляет первую информацию о состоянии канала в сетевое устройство. Используются этапы, проиллюстрированные на фиг.3.

[00121] На этапе 2011: терминал отправляет первую информацию о состоянии канала на основе первого цикла.

[00122] В варианте осуществления изобретения терминал периодически отправляет первую информацию о состоянии канала в сетевое устройство, и цикл для отправки терминалом первой информации о состоянии канала является первым циклом.

[00123] Первый цикл предварительно конфигурируется сетевым устройством, или задается терминалом, или согласовывается протоколом.

[00124] В некоторых вариантах осуществления первый цикл представлен символом, первый цикл представлен временным слотом или первый цикл представлен другими способами, которые не ограничены вариантами реализации настоящего изобретения.

[00125] Например, первый цикл составляет 6 символов, или первый цикл представляет собой 2 временных слота, 3 временных слота или другие числовые значения.

[00126] В случае, если первый цикл состоит из 3 временных слотов, терминал отправляет первую информацию о состоянии канала в первом временном слоте, отправляет первую информацию о состоянии канала в четвертом временном слоте и отправляет первую информацию о состоянии канала в седьмом временном слоте и так далее, а затем продолжает отправлять первую информацию о состоянии канала на основе первого цикла, который равен 3 временным слотам.

[00127] В некоторых вариантах осуществления первый цикл также может представлять собой интервал между двумя соседними экземплярами первой информации о состоянии канала. Интервалы между любыми двумя соседними экземплярами первой информации о состоянии канала одинаковы, то есть первая информация о состоянии канала отправляется периодически.

[00128] Например, интервал может быть представлен символом, представлен временным слотом или представлен другими способами.

[00129] Следует отметить, что в варианте осуществления изобретения, в случае, когда интервал используется для указания того, что первая информация о состоянии канала отправляется на основе первого цикла, первый цикл отличается от интервала на одну единицу. Например, в случае, если и первый цикл, и интервал представлены временным слотом, а первый цикл состоит из 4 временных слотов, тогда интервал составляет 3 временных слота. Альтернативно, в случае, когда и первый цикл, и интервал представлены символом, а первый цикл составляет 6 символов, тогда интервал составляет 5 символов.

[00130] С помощью способа согласно варианту осуществления изобретения терминал отправляет первую информацию о состоянии канала на основе первого цикла, чтобы гарантировать, что сетевое устройство определяет состояние канала согласно первой информации о состоянии канала, полученной периодически, тем самым обеспечивая связь с терминалом и улучшение качества связи между сетевым устройством и терминалом.

[00131] На основе варианта осуществления, проиллюстрированного на фиг.2, терминал может быть проинструктирован посредством первой информации активации, отправленной от сетевого устройства, отправить первую информацию о состоянии канала. Используются этапы, показанные на фиг.4.

[00132] На этапе 401 сетевое устройство отправляет первую информацию активации в терминал.

[00133] На этапе 402 терминал принимает первую информацию активации, отправленную сетевым устройством.

[00134] В варианте осуществления настоящего изобретения сетевое устройство активирует терминал для отправки первой информации о состоянии канала посредством отправки первой информации активации в терминал.

[00135] В некоторых вариантах осуществления первая информация активации представляет собой информацию управляющего элемента управления доступом к среде передачи (media access control control element, MAC СЕ) или другие типы информации, которая не ограничена вариантами осуществления настоящего изобретения.

[00136] На этапе 403 терминал отправляет первую информацию о состоянии канала в сетевое устройство на основе первой информации активации.

[00137] Терминал принимает первую информацию активации, и первая информация активации дает команду на отправку первой информации о состоянии канала. Затем терминал отправляет первую информацию о состоянии канала в сетевое устройство.

[00138] В некоторых вариантах осуществления первая информация активации включает в себя второй цикл. Терминал получает второй цикл, содержащийся в первой информации активации, после приема первой информации активации, и определяет, что первую информацию о состоянии канала необходимо отправить сетевому устройству на основе второго цикла. Терминал отправляет первую информацию о состоянии канала в сетевое устройство на основе второго цикла согласно первой информации активации.

[00139] Второй цикл может быть представлен символом, представлен временным слотом или представлен другими способами, которые не ограничены вариантами осуществления изобретения. Например, второй цикл составляет 6 символов, 7 символов, 2 временных слота, 3 временных слота или другие числовые значения, которые не ограничены вариантами осуществления изобретения.

[00140] В возможной реализации первая информация активации включает в себя первый идентификатор индекса, и второй цикл, соответствующий первому идентификатору индекса, определяется на основе первого идентификатора индекса, содержащегося в первой информации активации, и первая информация о состоянии канала отправляется сетевому устройству на основе второго цикла.

[00141] В вариантах осуществления изобретения сетевое устройство указывает второй цикл посредством первого идентификатора индекса, содержащегося в первой информации активации. Терминал принимает первую информацию активации, и терминал может определить указанный второй цикл на основе первого идентификатора индекса, содержащегося в первой информации активации, а затем отправить первую информацию о состоянии канала в сетевое устройство на основе определенного второго цикла.

[00142] Существует соответствующая взаимосвязь между первым идентификатором индекса и вторым циклом, и второй цикл, соответствующий первому идентификатору индекса, может быть определен на основе соответствующей взаимосвязи.

[00143] С помощью способа согласно варианту осуществления настоящего изобретения сетевое устройство инструктирует терминал посредством второго цикла, содержащегося в первой информации активации, так что терминал отправляет первую информацию о состоянии канала в сетевое устройство на основе второго цикла, и обеспечивается связь между сетевым устройством и терминалом, и качество связи между сетевым устройством и терминальным устройством улучшается при условии, что терминал периодически отправляет первую информацию о состоянии канала.

[00144] Следует отметить, что сетевое устройство заранее конфигурирует соответствующую взаимосвязь между первым идентификатором индекса и вторым циклом для терминала. Способ также включает в себя этапы блоков 501-502, показанных на фиг.5.

[00145] На этапе 501 сетевое устройство отправляет первую сигнализацию управления радиоресурсами (radio resource control, RRC) в терминал, и первая сигнализация RRC включает в себя соответствующую взаимосвязь между первым идентификатором индекса и вторым циклом.

[00146] На этапе 502 терминал принимает первую сигнализацию RRC, отправленную сетевым устройством.

[00147] В варианте осуществления изобретения терминал принимает первую сигнализацию RRC и получает соответствующую взаимосвязь между первым идентификатором индекса и вторым циклом, которая сконфигурирована для терминала сетевым устройством. Терминал может определить второй цикл, соответствующий первому идентификатору индекса, на основе соответствующей взаимосвязи между первым идентификатором индекса и вторым циклом после приема первого идентификатора индекса.

[00148] Следует отметить, что описание варианта осуществления настоящего изобретения выполнено просто путем рассмотрения выполнения этапов блоков 501-502 в качестве примера. В другом варианте осуществления этапы блоков 501-502 выполняются перед этапом блока 403 или перед этапом блока 401, что не ограничивается вариантами осуществления настоящего изобретения.

[00149] С помощью способа согласно варианту осуществления настоящего изобретения сетевое устройство заранее конфигурирует соответствующую взаимосвязь между первым идентификатором индекса и вторым циклом для терминала, и терминал может определить соответствующий второй цикл на основе первого идентификатора индекса, а затем отправить первую информацию о состоянии канала на основе второго цикла. Сетевому устройству не нужно каждый раз отправлять второй цикл, предварительно сконфигурировав соответствующую взаимосвязь, тем самым экономя служебные данные сигнализации.

[00150] На основе варианта осуществления, проиллюстрированного на фиг.4, не только сетевое устройство активирует терминал для отправки первой информации о состоянии канала, но также сетевое устройство деактивирует терминал для отправки первой информации о состоянии канала.

[00151] В варианте осуществления настоящего изобретения сетевое устройство активирует терминал для отправки первой информации о состоянии канала, и сетевое устройство впоследствии деактивирует терминал, так что терминал прекращает отправку первой информации о состоянии канала.

[00152] В некоторых вариантах осуществления первая информация активации включает в себя количество передач. Терминал отправляет первую информацию о состоянии канала в сетевое устройство для количества передач на основе первой информации активации.

[00153] В варианте осуществления настоящего изобретения сетевое устройство переносит количество передач в первой информации активации. Терминал принимает первую информацию активации и получает количество передач, содержащихся в первой информации активации. Терминал отправляет первую информацию о состоянии канала на основе количества передач, и количество экземпляров отправленной первой информации о состоянии канала совпадает с количеством передач.

[00154] Количество передач может составлять 5, 6, 7 или другое значение, которое не ограничено вариантами осуществления изобретения.

[00155] В другом варианте осуществления, как проиллюстрировано на фиг.6, способ включает в себя следующее.

[00156] На этапе 601 сетевое устройство отправляет первую информацию деактивации в терминал.

[00157] На этапе 602 терминал принимает первую информацию деактивации, отправленную сетевым устройством.

[00158] В варианте осуществления настоящего изобретения сетевое устройство активирует посредством первой информации активации терминал для отправки первой информации о состоянии канала. Когда существует необходимость деактивировать терминал для отправки первой информации о состоянии канала, сетевое устройство отправляет первую информацию деактивации в терминал, и терминал принимает первую информацию деактивации и прекращает отправку первой информации о состоянии канала на основе первой информации деактивации.

[00159] В некоторых вариантах осуществления первая информация деактивации представляет собой информацию MAC СЕ.

[00160] На этапе 603 терминал прекращает отправку первой информации о состоянии канала в сетевое устройство на основе первой информации деактивации.

[00161] В варианте осуществления изобретения первая информация деактивации дает команду терминалу прекратить отправку первой информации о состоянии канала. Терминал определяет, что нет необходимости отправлять первую информацию о состоянии канала в сетевое устройство после приема первой информации деактивации, и затем прекращает отправку первой информации о состоянии канала в сетевое устройство.

[00162] С помощью способа согласно варианту осуществления настоящего изобретения сетевое устройство инструктирует терминал посредством количества передач в первой информации активации или первой информации деактивации прекратить отправку первой информации о состоянии канала, так что терминал может определить, что нет необходимости отправлять первую информацию о состоянии канала в сетевое устройство, тем самым экономя служебные данные сигнализации.

[00163] На основе варианта осуществления, проиллюстрированного на фиг.2, терминал может отправлять первую информацию о состоянии канала непериодически. Можно сослаться на этапы, проиллюстрированные на фиг.7.

[00164] На этапе 701 сетевое устройство отправляет первую информацию управления в терминал, и первая информация управления указывает, что первая информация о состоянии канала отправляется непериодически.

[00165] На этапе 702 терминал принимает первую информацию управления, отправленную сетевым устройством.

[00166] В варианте осуществления изобретения терминал отправляет первую информацию о состоянии канала в сетевое устройство апериодическим способом. В этом случае терминалу предписывается отправить первую информацию о состоянии канала посредством первой информации управления, отправленной сетевым устройством.

[00167] В случае, если сетевому устройству необходимо, чтобы терминал вернул обратно первую информацию о состоянии канала, сетевое устройство отправляет первую информацию управления в терминал, а терминал отправляет первую информацию о состоянии канала на основе первой информации управления после приема первой информации управления.

[00168] На этапе 703 терминал отправляет первую информацию о состоянии канала в сетевое устройство на основе первой информации управления.

[00169] В варианте осуществления изобретения терминал принимает первую информацию управления, определяет, что необходимо сообщить первую информацию о состоянии канала, а затем отправляет первую информацию о состоянии канала в сетевое устройство.

[00170] В некоторых вариантах осуществления первая информация управления представляет собой информацию управления нисходящей линии связи (downlink control information, DC I).

[00171] С помощью способа согласно варианту осуществления изобретения сетевое устройство инструктирует терминал посредством первой информации управления сообщать первую информацию о состоянии канала, так что терминал может отправлять первую информацию о состоянии канала непериодически, что улучшает точность передачи терминалом первой информации о состоянии канала.

[00172] На основе варианта осуществления, проиллюстрированного на фиг.2, терминал периодически отправляет вторую информацию о состоянии канала в сетевое устройство. Используются этапы, проиллюстрированные на фиг.8.

[00173] На этапе 801 терминал отправляет вторую информацию о состоянии канала на основе третьего цикла.

[00174] В варианте осуществления изобретения терминал периодически отправляет вторую информацию о состоянии канала в сетевое устройство, и циклом для отправки терминалом второй информации о состоянии канала является третий цикл.

[00175] Третий цикл конфигурируется сетевым устройством заранее, или задается терминалом, или согласовывается протоколом.

[00176] В некоторых вариантах осуществления третий цикл представлен символом, или представлен временным слотом, или представлен другими способами, которые не ограничены вариантами осуществления изобретения.

[00177] Например, третий цикл составляет 6 символов, или третий цикл представляет собой 2 временных слота, 3 временных слота или другие числовые значения.

[00178] В случае, если третий цикл состоит из трех временных слотов, терминал отправляет вторую информацию о состоянии канала в первом временном слоте, отправляет вторую информацию о состоянии канала в четвертом временном слоте и отправляет вторую информацию о состоянии канала в седьмом временном слоте и так далее, и продолжает отправлять вторую информацию о состоянии канала на основе третьего цикла, который составляет три временных слота.

[00179] В некоторых вариантах осуществления третий цикл может представлять собой интервал между двумя соседними экземплярами второй информации о состоянии канала. Интервалы между любыми двумя соседними экземплярами второй информации о состоянии канала одинаковы, то есть вторая информация о состоянии канала отправляется периодически.

[00180] Например, интервал может быть представлен символом, представлен временным слотом или представлен другими способами.

[00181] Первый момент, который следует отметить, заключается в том, что в случае, когда интервал используется для указания того, что вторая информация о состоянии канала отправляется на основе третьего цикла, разность между третьим циклом и интервалом составляет одну единицу. Например, в случае, если и третий цикл, и интервал представлены временными слотами, а третий цикл состоит из 4 временных слотов, тогда интервал составляет 3 временных слота. Альтернативно, в случае, когда и третий цикл, и интервал представлены символами, а третий цикл составляет 6 символов, тогда интервал составляет 5 символов.

[00182] Второй момент, который следует отметить, заключается в том, что вторая информация о состоянии канала в варианте осуществления изобретения отправляется на основе третьего цикла в пределах временного интервала между любыми двумя соседними экземплярами первой информации о состоянии канала.

[00183] В некоторых вариантах осуществления, в случае, когда интервал используется для указания того, что вторая информация о состоянии канала отправляется на основе третьего цикла, и что интервал между любыми двумя экземплярами второй информации о состоянии канала представляет собой интервал 1, по меньшей мере одна вторая информация о состоянии канала может быть отправлена в течение интервала времени между любыми двумя экземплярами первой информации о состоянии канала. Интервал между второй информацией о состоянии канала, отправленной раньше всего из упомянутых по меньшей мере одной второй информации о состоянии канала, и первой информацией о состоянии канала, отправленной непосредственно перед второй информацией о состоянии канала, отправленной раньше всего, также представляет собой интервал 1, в то время как интервал между второй информацией о состоянии канала, отправленной позднее всего из упомянутых по меньшей мере одной второй информации о состоянии канала, и первой информацией о состоянии канала, отправленной сразу после второй информации о состоянии канала, отправленной позднее всего, меньше или равен интервалу 1.

[00184] С помощью способа согласно варианту осуществления изобретения терминал отправляет вторую информацию о состоянии канала на основе третьего цикла, чтобы гарантировать, что сетевое устройство определяет состояние канала на основе второй информации о состоянии канала, полученной периодически, чтобы сэкономить служебные сигналы сигнализации в условиях, когда цикл отправки информации о состоянии канала сокращается, чтобы обеспечить связь между сетевым устройством и терминалом и улучшить качество связи между сетевым устройством и терминальным устройством.

[00185] На основе варианта осуществления, проиллюстрированного на фиг.2, посредством второй информации активации, отправленной от сетевого устройства, терминалу может быть дано указание отправить вторую информацию о состоянии канала. Используются этапы, проиллюстрированные на фиг.9.

[00186] На этапе 901 сетевое устройство отправляет вторую информацию активации в терминал.

[00187] На этапе 902 терминал принимает вторую информацию активации, отправленную сетевым устройством.

[00188] В варианте осуществления настоящего изобретения сетевое устройство активирует терминал для отправки второй информации о состоянии канала посредством отправки второй информации активации в терминал.

[00189] В некоторых вариантах осуществления вторая информация активации представляет собой MAC СЕ или другие типы информации, которая не ограничена вариантами реализации настоящего изобретения.

[00190] Следует отметить, что вторая информация активации в варианте осуществления изобретения такая же, как первая информация активации в вышеописанных вариантах осуществления, или вторая информация активации в варианте осуществления изобретения отличается от первой информации активации в приведенных выше вариантах осуществления, что не ограничивается вариантами реализации настоящего изобретения.

[00191] На этапе 903 терминал отправляет вторую информацию о состоянии канала в сетевое устройство на основе второй информации активации.

[00192] Терминал принимает вторую информацию активации, и вторая информация активации дает команду на отправку второй информации о состоянии канала, терминал отправляет вторую информацию о состоянии канала в сетевое устройство.

[00193] В некоторых вариантах осуществления вторая информация активации включает в себя четвертый цикл, и терминал получает четвертый цикл, содержащийся во второй информации активации, после приема второй информации активации, и определяет, что вторую информацию о состоянии канала необходимо отправить сетевому устройству на основе четвертого цикла. Терминал отправляет вторую информацию о состоянии канала в сетевое устройство на основе четвертого цикла согласно второй информации активации.

[00194] Четвертый цикл может быть представлен символом, представлен временным слотом или другими способами, которые не ограничены вариантами осуществления изобретения. Например, четвертый цикл составляет 6 символов, 7 символов, 2 временных слота, 3 временных слота или другие числовые значения, которые не ограничены вариантами осуществления изобретения.

[00195] В некоторых вариантах осуществления, на основе второй информации активации, терминал определяет отправку второй информации о состоянии канала в сетевое устройство в течение периода времени между моментами времени отправки любых двух соседних первых информации о состоянии канала, начиная с j-го первой информации о состоянии канала, причем временной интервал между моментом отправки j-й первой информации о состоянии канала и моментом времени отправки второй информации активации должен быть больше или равен временному порогу.

[00196] j представляет собой положительное целое число. Временной порог устанавливается терминалом, сетевым оборудованием или другими способами.

[00197] В возможной реализации вторая информация активации включает в себя второй идентификатор индекса, четвертый цикл, соответствующий второму идентификатору индекса, определяется на основе второго идентификатора индекса, содержащегося во второй информации активации, и вторая информация о состоянии канала отправляется сетевому устройству на основе четвертого цикла.

[00198] В варианте осуществления настоящего изобретения сетевое устройство указывает четвертый цикл посредством второго идентификатора индекса, содержащегося во второй информации активации. Терминал может определить указанный четвертый цикл на основе второго идентификатора индекса, содержащегося во второй информации активации, после приема второй информации активации, а затем отправить вторую информацию о состоянии канала в сетевое устройство на основе определенного четвертого цикла.

[00199] Существует соответствующая взаимосвязь между вторым идентификатором индекса и четвертым циклом, и четвертый цикл, соответствующий второму идентификатору индекса, может быть определен на основе соответствующей взаимосвязи.

[00200] Следует отметить, что вторая информация о состоянии канала в варианте осуществления изобретения отправляется на основе четвертого цикла в пределах временного интервала между любыми двумя соседними экземплярами первой информации о состоянии канала.

[00201] В некоторых вариантах осуществления, в случае, когда интервал используется для указания того, что вторая информация о состоянии канала отправляется на основе четвертого цикла, и что интервал между любыми двумя экземплярами второй информации о состоянии канала представляет собой интервал 1, по меньшей мере одна вторая информация о состоянии канала может быть отправлена в течение интервала времени между любыми двумя экземплярами первой информации о состоянии канала. Интервал между второй информацией о состоянии канала, отправленной раньше всего из упомянутых по меньшей мере одной второй информации о состоянии канала, и первой информацией о состоянии канала, отправленной непосредственно перед второй информации о состоянии канала, отправленной раньше всего, также представляет собой интервал 1, а интервал между второй информацией о состоянии канала, отправленной позднее всего из упомянутых по меньшей мере одной второй информации о состоянии канала, и первой информацией о состоянии канала, отправленной сразу после второй информации о состоянии канала, отправленной позднее всего, меньше или равен интервалу 1.

[00202] С помощью способа согласно варианту осуществления настоящего изобретения сетевое устройство инструктирует терминал посредством четвертого цикла, содержащегося во второй информации активации, так что терминал отправляет вторую информацию о состоянии канала в сетевое устройство на основе четвертого цикла и связь между сетевым устройством и терминалом обеспечивается при условии, что терминал периодически отправляет вторую информацию о состоянии канала, тем самым улучшая качество связи между сетевым устройством и терминальным устройством.

[00203] Следует отметить, что сетевое устройство заранее конфигурирует соответствующую взаимосвязь между вторым идентификатором индекса и четвертым циклом для терминала. Способ также включает в себя этапы блоков 1001-1002, показанных на фиг.10:

[00204] На этапе 1001 сетевое устройство отправляет вторую сигнализацию RRC в терминал, и вторая сигнализация RRC включает в себя соответствующую взаимосвязь между вторым идентификатором индекса и четвертым циклом.

[00205] На этапе 1002 терминал принимает вторую сигнализацию RRC, отправленную сетевым устройством.

[00206] В варианте осуществления изобретения терминал принимает вторую сигнализацию RRC и получает соответствующую взаимосвязь между вторым идентификатором индекса и четвертым циклом, который сконфигурирован для терминала сетевым устройством. Терминал принимает второй идентификатор индекса и определяет четвертый цикл, соответствующий второму идентификатору индекса, на основе соответствующей взаимосвязи между вторым идентификатором индекса и четвертым циклом.

[00207] Следует отметить, что описание варианта осуществления настоящего изобретения выполнено просто путем рассмотрения выполнения этапов блоков 1001-1002 в качестве примера. В другом варианте осуществления этапы блоков 1001-1002 выполняются перед этапом блока 903 или перед этапом блока 901, что не ограничивается вариантами реализации настоящего изобретения.

[00208] С помощью способа согласно варианту осуществления настоящего изобретения сетевое устройство заранее конфигурирует соответствующую взаимосвязь между вторым идентификатором индекса и четвертым циклом для терминала, и терминал может определить соответствующий четвертый цикл на основе второго идентификатора индекса, а затем отправить вторую информацию о состоянии канала на основе четвертого цикла, так что сетевому устройству не нужно каждый раз отправлять четвертый цикл, предварительно сконфигурировав соответствующую взаимосвязь, тем самым экономя служебные данные сигнализации.

[00209] На основе варианта осуществления, проиллюстрированного на фиг.9, не только сетевое устройство активирует терминал для отправки второй информации о состоянии канала, но также сетевое устройство деактивирует терминал для отправки второй информации о состоянии канала.

[00210] В варианте осуществления настоящего изобретения сетевое устройство активирует терминал для отправки второй информации о состоянии канала, а сетевое устройство впоследствии деактивирует терминал, чтобы позволить терминалу прекратить отправку второй информации о состоянии канала.

[00211] В некоторых вариантах осуществления, как проиллюстрировано на фиг.11, способ включает в себя следующее.

[00212] На этапе 1101 сетевое устройство отправляет вторую информацию деактивации в терминал.

[00213] На этапе 1102 терминал принимает вторую информацию деактивации, отправленную сетевым устройством.

[00214] В варианте осуществления настоящего изобретения сетевое устройство активирует посредством второй информации активации терминал для отправки второй информации о состоянии канала. В случае необходимости деактивировать терминал для отправки второй информации о состоянии канала, сетевое устройство отправляет вторую информацию деактивации в терминал, и терминал принимает вторую информацию деактивации, а затем прекращает отправку информации о состоянии второго канала на основе второй информации деактивации.

[00215] В некоторых вариантах осуществления вторая информация деактивации представляет собой информацию MAC СЕ.

[00216] На этапе 1103 терминал прекращает отправку информации о состоянии второго канала в сетевое устройство на основе второй информации деактивации.

[00217] В варианте осуществления изобретения вторая информация деактивации инструктирует терминал прекратить отправку второй информации о состоянии канала. Терминал определяет, что нет необходимости отправлять вторую информацию о состоянии канала в сетевое устройство после приема второй информации деактивации, и затем прекращает отправку второй информации о состоянии канала в сетевое устройство.

[00218] С помощью способа согласно варианту осуществления изобретения сетевое устройство инструктирует терминал посредством второй информации деактивации прекратить отправку второй информации о состоянии канала, так что терминал может определить, что нет необходимости отправлять вторую информацию о состоянии канала в сетевое устройство, тем самым экономя служебные данные сигнализации.

[00219] На основе варианта осуществления, проиллюстрированного на фиг.2, терминал может отправлять вторую информацию о состоянии канала непериодически. Можно сделать ссылку на этапы, проиллюстрированные на фиг.12 подробно.

[00220] На этапе 1201 сетевое устройство отправляет вторую информацию управления в терминал, и вторая информация управления указывает, что вторая информация о состоянии канала отправляется непериодически.

[00221] На этапе 1202 терминал принимает вторую информацию управления, отправленную сетевым устройством.

[00222] В варианте осуществления изобретения терминал отправляет вторую информацию о состоянии канала в сетевое устройство апериодическим способом. В этом случае терминал получает указание посредством второй информации управления, отправленной от сетевого устройства, отправить вторую информацию о состоянии.

[00223] В случае, если сетевому устройству требуется, чтобы терминал вернул обратно вторую информацию о состоянии канала, сетевое устройство отправляет вторую информацию управления в терминал, а терминал отправляет вторую информацию о состоянии канала на основе второй информации управления после приема второй информации управления.

[00224] На этапе 1203 терминал отправляет вторую информацию о состоянии канала в сетевое устройство на основе второй информации управления.

[00225] В варианте осуществления изобретения терминал принимает вторую информацию управления, определяет, что вторая информация о состоянии канала должна быть передана, и отправляет вторую информацию о состоянии канала в сетевое устройство.

[00226] В некоторых вариантах осуществления терминал определяет i-ю первую информацию о состоянии канала и (i+1)-ю первую информацию о состоянии канала на основе второй информации управления и отправляет вторую информацию о состоянии канала в сетевое устройство в пределах периода времени между моментом времени отправки i-ой первой информации о состоянии канала и моментом времени отправки (i+1)-й первой информации о состоянии канала, где i представляет собой положительное целое число.

[00227] В возможной реализации терминал определяет i-ю первую информацию о состоянии канала и отправляет (i+1)-ю первую информацию о состоянии канала любым из следующих способов.

[00228] (1) Вторая информация управления включает в себя информацию индикации, и указанная i-я первая информация о состоянии канала и указанная (4+1)-я первая информация о состоянии канала определяются на основе информации индикации.

[00229] (2) Два экземпляра первой информации о состоянии канала сразу после периода времени Т, начинающегося с отправки второй информации управления, определяют как i-ю первую информацию о состоянии канала и (i+1)-ю первую информацию о состоянии канала.

[00230] Т представляет собой положительное целое число. Период времени Т выражается временным слотом, символом или другими способами. Например, период времени Т составляет 2 миллисекунды, 2 временных слота или 6 символов.

[00231] В некоторых вариантах осуществления, согласно второй информации управления, терминал отправляет вторую информацию о состоянии канала в сетевое устройство на основе пятого цикла в течение периода времени после отправки первой информации о состоянии канала.

[00232] В некоторых вариантах осуществления терминал определяет пятый цикл, соответствующий третьему идентификатору индекса, на основе третьего идентификатора индекса, содержащегося во второй информации управления, и отправляет вторую информацию о состоянии канала в сетевое устройство на основе пятого цикла.

[00233] Следует отметить, что вторая информация о состоянии канала в варианте осуществления изобретения отправляется на основе пятого цикла в пределах временного интервала между двумя соседними экземплярами первой информации о состоянии канала.

[00234] В некоторых вариантах осуществления, в случае, когда интервал используется для указания того, что вторая информация о состоянии канала отправляется на основе пятого цикла, и что интервал между любыми двумя экземплярами второй информации о состоянии канала представляет собой интервал 1, по меньшей мере одна вторая информация о состоянии канала может быть отправлена в течение интервала времени между любыми двумя экземплярами первой информации о состоянии канала. Интервал между второй информацией о состоянии канала, отправленной раньше всего, из упомянутых по меньшей мере одной второй информации о состоянии канала, и первой информацией о состоянии канала, отправленной непосредственно перед второй информацией о состоянии канала, отправленной раньше всего, также представляет собой интервал 1, а интервал между второй информацией о состоянии канала, отправленной позднее всего, из упомянутых по меньшей мере одной второй информации о состоянии канала, и первой информацией о состоянии канала, отправленной сразу после второй информации о состоянии канала, отправленной позднее всего, меньше или равен интервалу 1.

[00235] Следует отметить, что сетевое устройство заранее конфигурирует соответствующую взаимосвязь между третьим идентификатором индекса и пятым циклом для терминала. Способ также включает в себя этапы блоков 1301-1302, показанных на фиг.13:

[00236] На этапе 1301 сетевое устройство отправляет третью сигнализацию RRC в терминал, и третья сигнализация RRC включает в себя соответствующую взаимосвязь между третьим идентификатором индекса и пятым циклом.

[00237] На этапе 1302 терминал принимает третью сигнализацию RRC, отправленную сетевым устройством.

[00238] В варианте осуществления изобретения терминал принимает третью сигнализацию RRC и получает соответствующую взаимосвязь между третьим идентификатором индекса и пятым циклом, которая сконфигурирована для терминала сетевым устройством. После приема третьего идентификатора индекса терминал может определить пятый цикл, соответствующий третьему идентификатору индекса, на основе соответствующей взаимосвязи между третьим идентификатором индекса и пятым циклом.

[00239] В некоторых вариантах осуществления вторая информация управления представляет собой информацию DCI.

[00240] Следует отметить, что вторая информация управления в варианте осуществления изобретения является такой же, как первая информация управления в вышеописанных вариантах осуществления, или вторая информация управления в варианте осуществления изобретения отличается от первой информации управления, в вышеуказанных вариантах осуществления.

[00241] С помощью способа согласно варианту осуществления изобретения сетевое устройство инструктирует терминал посредством второй информации управления сообщать вторую информацию о состоянии канала, так что терминал отправляет вторую информацию о состоянии канала непериодически, тем самым повышая точность передачи терминалом второй информации о состоянии канала.

[00242] На основе варианта осуществления, проиллюстрированного на фиг.2, сетевое устройство может отправлять информацию обратной связи на основе принятой второй информации о состоянии канала. В некоторых вариантах осуществления информация обратной связи второй информации о состоянии канала генерируется на основе любого из следующих действий.

[00243] (1) Широкая полоса частот.

[00244] (2) Узкая полоса частот.

[00245] Следует отметить, что в варианте осуществления изобретения широкая полоса частот представляет собой всю полосу пропускания, тогда как узкая полоса частот определяется на основе поддиапазона.

[00246] (3) Множество портов.

[00247] (4) Каждый порт из множества портов.

[00248] (5) Множество лучей.

[00249] (6) Каждый луч из множества лучей.

[00250] Следует отметить, что приведенные выше варианты осуществления могут быть объединены друг с другом, и конкретный способ объединения вариантов осуществления не ограничен в изобретении.

[00251] Например, вышеописанный вариант осуществления, в котором первая информация о состоянии канала, проиллюстрированная на фиг.3, передается на основе первого цикла, может быть объединено с вышеописанным вариантом осуществления, в котором вторая информация о состоянии канала, проиллюстрированная на фиг.8 передается на основе третьего цикла. Как проиллюстрировано на фиг.14, терминал отправляет одну первую информацию о состоянии канала каждые девять временных слотов и отправляет одну вторую информацию о состоянии канала каждые три временных слота.

[00252] Фиг. 15 представляет собой блок-схему, иллюстрирующую устройство для передачи информации согласно варианту осуществления настоящего изобретения. Ссылаясь на фиг.15, устройство включаете себя:

[00253] модуль 1501 отправки, выполненный с возможностью отправки первой информации о состоянии канала в сетевое устройство.

[00254] Модуль 1501 отправки выполнен с возможностью отправки второй информации о состоянии канала в сетевое устройство, и вторая информация о состоянии канала включает в себя отличие от первой информации о состоянии канала.

[00255] В некоторых вариантах осуществления первая информация о состоянии канала передается в первое время передачи, а вторая информация о состоянии канала передается во второе время передачи.

[00256] В некоторых вариантах осуществления изобретения первая информация о состоянии канала включает в себя по меньшей мере одно из следующего:

[00257] CPJ;

[00258] RI;

[00259] PMI;

[00260] CQI;

[00261] LI;

[00262] SSBRI;

[00263] L1-RSRP;

[00264] L1-SINR;

[00265] допплеровский сдвиг;

[00266] допплеровское расширение;

[00267] средняя задержка; или

[00268] разброс задержки.

[00269] В некоторых вариантах осуществления изобретения вторая информация о состоянии канала включает в себя по меньшей мере одно из следующего:

[00270] CPJ;

[00271] RI;

[00272] PMI;

[00273] CQI;

[00274] LI;

[00275] SSBRI;

[00276] L1-RSRP;

[00277] L1-SINR;

[00278] допплеровский сдвиг;

[00279] допплеровское расширение;

[00280] средняя задержка; или

[00281] разброс задержки.

[00282] В некоторых вариантах осуществления модуль 1501 отправки выполнен с возможностью отправки первой информации о состоянии канала на основе первого цикла.

[00283] В некоторых вариантах осуществления, ссылаясь на фиг.16, устройство включает в себя модуль 1502 приема, выполненный с возможностью приема первой информации активации, отправленной сетевым устройством.

[00284] Модуль 1501 отправки выполнен с возможностью отправки первой информации о состоянии канала в сетевое устройство на основе первой информации активации.

[00285] В некоторых вариантах осуществления первая информация активации включает в себя второй цикл. Модуль 1501 отправки выполнен с возможностью отправки первой информации о состоянии канала в сетевое устройство на основе второго цикла в соответствии с первой информацией активации.

[00286] В некоторых вариантах осуществления первая информация активации включает в себя первый идентификатор индекса. Ссылаясь на фиг.16, модуль 1501 отправки включает в себя:

[00287] блок 15011 определения, выполненный с возможностью определения второго цикла, соответствующего первому идентификатору индекса, на основе первого идентификатора индекса, содержащегося в первой информации активации; и

[00288] блок 15012 отправки, выполненный с возможностью отправки первой информации о состоянии канала в сетевое устройство на основе второго цикла.

[00289] В некоторых вариантах осуществления, ссылаясь на фиг.16, устройство дополнительно включает в себя:

[00290] модуль 1502 приема, выполненный с возможностью приема первой сигнализации управления радиоресурсами (RRC), отправленной сетевым устройством. Первая сигнализация RRC включает в себя соответствующую взаимосвязь между первым идентификатором индекса и вторым циклом.

[00291] В некоторых вариантах осуществления первая информация активации включает в себя количество передач. Модуль 1501 отправки выполнен с возможностью отправки первой информации о состоянии канала в сетевое устройство для количества передач на основе первой информации активации.

[00292] В некоторых вариантах осуществления, ссылаясь на фиг.16, устройство дополнительно включает в себя:

[00293] модуль 1502 приема, выполненный с возможностью приема первой информации деактивации, отправленной сетевым устройством; и

[00294] модуль 1503 остановки, выполненный с возможностью прекращения отправки первой информации о состоянии канала в сетевое устройство на основе первой информации деактивации.

[00295] В некоторых вариантах осуществления первая информация активации и/или первая информация деактивации представляет собой информацию управляющего элемента (СЕ) управления доступом к среде передачи (MAC).

[00296] В некоторых вариантах осуществления, ссылаясь на фиг.16, устройство дополнительно включает в себя:

[00297] модуль 1502 приема, выполненный с возможностью приема первой информации управления, отправленной сетевым устройством, причем первая информация управления указывает, что первая информация о состоянии канала отправляется непериодически; и

[00298] модуль 1501 отправки, выполненный с возможностью отправки первой информации о состоянии канала в сетевое устройство на основе первой информации управления.

[00299] В некоторых вариантах осуществления первая информация управления представляет собой информацию управления нисходящей линии связи (DCI).

[00300] В некоторых вариантах осуществления модуль 1501 отправки выполнен с возможностью отправки второй информации о состоянии канала на основе третьего цикла.

[00301] В некоторых вариантах осуществления, ссылаясь на фиг.16, устройство дополнительно включает в себя:

[00302] модуль 1502 приема, выполненный с возможностью приема второй информации активации, отправленной сетевым устройством; и

[00303] модуль 1501 отправки, выполненный с возможностью отправки второй информации о состоянии канала в сетевое устройство на основе второй информации активации.

[00304] В некоторых вариантах осуществления вторая информация активации включает в себя четвертый цикл. Модуль 1501 отправки выполнен с возможностью отправки второй информации о состоянии канала в сетевое устройство на основе четвертого цикла в соответствии со второй информацией активации.

[00305] В некоторых вариантах осуществления вторая информация активации включает в себя второй идентификатор индекса. Ссылаясь на фиг.16, модуль 1501 отправки включает в себя:

[00306] блок 15011 определения, выполненный с возможностью определения четвертого цикла, соответствующего второму идентификатору индекса, на основе второго идентификатора индекса, содержащегося во второй информации активации; и

[00307] блок 15012 отправки, выполненный с возможностью отправки второй информации о состоянии канала в сетевое устройство на основе четвертого цикла.

[00308] В некоторых вариантах осуществления, ссылаясь на фиг.16, устройство дополнительно включает в себя:

[00309] модуль 1502 приема, выполненный с возможностью приема второй сигнализации RRC, отправленной сетевым устройством, в котором вторая сигнализация RRC включает в себя соответствующую взаимосвязь между вторым идентификатором индекса и четвертым циклом.

[00310] В некоторых вариантах осуществления, ссылаясь на фиг.16, устройство дополнительно включает в себя:

[00311] модуль 1502 приема, выполненный с возможностью приема второй информации деактивации, отправленной сетевым устройством; и

[00312] модуль 1503 остановки, выполненный с возможностью остановки отправки второй информации о состоянии канала в сетевое устройство на основе второй информации деактивации.

[00313] В некоторых вариантах осуществления вторая информация активации и/или вторая информация деактивации представляет собой информацию MAC СЕ.

[00314] В некоторых вариантах осуществления, ссылаясь на фиг.16, устройство дополнительно включает в себя:

[00315] модуль 1502 приема, выполненный с возможностью приема второй информации управления, отправленной сетевым устройством, причем вторая информация управления указывает, что вторая информация о состоянии канала отправляется непериодически; и

[00316] модуль 1501 отправки, выполненный с возможностью, на основе второй информации управления, отправки второй информации о состоянии канала в сетевое устройство в течение периода времени после отправки первой информации о состоянии канала.

[00317] В некоторых вариантах осуществления первая информация о состоянии канала отправляется периодически. Ссылаясь на фиг.16, модуль 1501 отправки включает в себя:

[00318] блок 15011 определения, выполненный с возможностью определения i-й первой информации о состоянии канала и (i+1)-й первой информации о состоянии канала на основе второй информации управления, где i представляет собой положительное целое число; и

[00319] блок 15012 отправки, выполненный с возможностью отправки второй информации о состоянии канала в сетевое устройство в течение периода времени между моментом времени отправки i-й первой информации о состоянии канала и моментом времени отправки (i+1)-й первой информации о состоянии канала.

[00320] В некоторых вариантах осуществления блок 15011 определения выполнен с возможностью:

[00321] определения i-й первой информации о состоянии канала и (i+1)-й первой информации о состоянии канала на основе информации индикации, при этом вторая информация управления включает в себя информацию индикации; или,

[00322] определения двух экземпляров первой информации о состоянии канала сразу после периода времени Т, начинающегося с приема второй информации управления, в качестве i-й первой информации о состоянии канала и (1+1)-й первой информации о состоянии канала.

[00323] В некоторых вариантах осуществления вторая информация управления включает в себя пятый цикл. Модуль 1501 отправки выполнен с возможностью отправки второй информации о состоянии канала в сетевое устройство на основе пятого цикла в течение периода времени после отправки первой информации о состоянии канала.

[00324] В некоторых вариантах осуществления вторая информация управления включаете себя третий идентификатор индекса. Ссылаясь на фиг.16, модуль 1501 отправки включает в себя:

[00325] блок 15011 определения, выполненный с возможностью определения пятого цикла, соответствующего третьему идентификатору индекса, на основе третьего идентификатора индекса, содержащегося во второй информации управления; и

[00326] блок 15012 отправки, выполненный с возможностью отправки второй информации о состоянии канала в сетевое устройство на основе пятого цикла.

[00327] В некоторых вариантах осуществления, ссылаясь на фиг.16, устройство дополнительно включает в себя:

[00328] модуль 1502 приема, выполненный с возможностью приема третьей сигнализации RRC, отправленной сетевым устройством, причем третья сигнализация RRC включает в себя соответствующую взаимосвязь между третьим идентификатором индекса и пятым циклом.

[00329] В некоторых вариантах осуществления вторая информация управления представляет собой информацию DCI.

[00330] В некоторых вариантах осуществления вторая информация о состоянии канала передается по физическому каналу управления восходящей линии связи (PUCCH), или вторая информация о состоянии канала передается по физическому совместно используемому каналу восходящей линии связи (PUSCH).

[00331] В некоторых вариантах осуществления информация обратной связи второй информации о состоянии канала генерируется на основе любого из:

[00332] широкая полоса частот или

[00333] узкая полоса частот; или

[00334] множество портов; или

[00335] каждый порт из множества портов; или

[00336] множество лучей; или

[00337] каждый луч из множества лучей.

[00338] Фиг. 17 представляет собой блок-схему, иллюстрирующую устройство для передачи информации согласно варианту осуществления настоящего изобретения. Ссылаясь на фиг.17, устройство включает в себя:

[00339] модуль 1701 приема, выполненный с возможностью приема первой информации о состоянии канала, отправленной терминалом.

[00340] Модуль 1701 приема выполнен с возможностью приема второй информации о состоянии канала, отправленной терминалом, и вторая информация о состоянии канала включает в себя отличие от первой информации о состоянии канала.

[00341] В некоторых вариантах осуществления первая информация о состоянии канала передается в первое время передачи, а второго информация о состоянии канала передается во второе время передачи.

[00342] В некоторых вариантах осуществления изобретения первая информация о состоянии канала включает в себя по меньшей мере одно из следующего:

[00343] CRI;

[00344] RI;

[00345] PMI;

[00346] CQI;

[00347] LI;

[00348] SSBRI;

[00349] L1-RSRP;

[00350] L1-SINR;

[00351] допплеровский сдвиг;

[00352] допплеровское расширение;

[00353] средняя задержка; или

[00354] разброс задержки.

[00355] В некоторых вариантах осуществления изобретения вторая информация о состоянии канала включает в себя по меньшей мере одно из следующего:

[00356] CRI;

[00357] RI;

[00358] PMI;

[00359] CQI;

[00360] LI;

[00361] SSBRI;

[00362] L1-RSRP;

[00363] L1-SINR;

[00364] допплеровский сдвиг;

[00365] допплеровское расширение;

[00366] средняя задержка; или

[00367] разброс задержки.

[00368] В некоторых вариантах осуществления первая информация о состоянии канала отправляется на основе первого цикла.

[00369] В некоторых вариантах осуществления, ссылаясь на фиг.18, устройство дополнительно включает в себя:

[00370] модуль 1702 отправки, выполненный с возможностью отправки первой информации активации в терминал.

[00371] Первая информация активации предписывает терминалу отправить первую информацию о состоянии канала в сетевое устройство.

[00372] В некоторых вариантах осуществления первая информация активации включает в себя второй цикл.

[00373] Первая информация активации предписывает терминалу отправить первую информацию о состоянии канала в сетевое устройство на основе второго цикла.

[00374] В некоторых вариантах осуществления первая информация активации включает в себя первый идентификатор индекса.

[00375] Терминал выполнен с возможностью определения второго цикла, соответствующего первому идентификатору индекса, на основе первого идентификатора индекса, содержащегося в первой информации активации; и отправки первой информации о состоянии канала в сетевое устройство на основе второго цикла.

[00376] В некоторых вариантах осуществления, ссылаясь на фиг.18, устройство дополнительно включает в себя:

[00377] модуль 1702 отправки, выполненный с возможностью отправки первой сигнализации управления радиоресурсами (RRC) в терминал, причем первая сигнализация RRC включает в себя соответствующую взаимосвязь между первым идентификатором индекса и вторым циклом.

[00378] В некоторых вариантах осуществления первая информация активации включает в себя количество передач.

[00379] Первая информация активации предписывает терминалу отправить первую информацию о состоянии канала в сетевое устройство для количества передач.

[00380] В некоторых вариантах осуществления, ссылаясь на фиг.18, устройство дополнительно включает в себя:

[00381] модуль 1702 отправки, выполненный с возможностью отправки первой информации деактивации в терминал.

[00382] Первая информация деактивации инструктирует терминал прекратить отправку первой информации о состоянии канала в сетевое устройство.

[00383] В некоторых вариантах осуществления первая информация активации и/или первая информация деактивации представляет собой информацию управляющего элемента (СЕ) управления доступом к среде передачи (MAC).

[00384] В некоторых вариантах осуществления, ссылаясь на фиг.18, устройство дополнительно включает в себя:

[00385] модуль 1702 отправки, выполненный с возможностью отправки первой информации управления в терминал. Первая информация управления указывает, что первая информация о состоянии канала отправляется непериодически.

[00386] Первая информация управления предписывает терминалу отправить первую информацию о состоянии канала в сетевое устройство.

[00387] В некоторых вариантах осуществления первая информация управления представляет собой информацию управления нисходящей линии связи (DCI).

[00388] В некоторых вариантах осуществления вторая информация о состоянии канала отправляется на основе третьего цикла.

[00389] В некоторых вариантах осуществления, ссылаясь на фиг.18, устройство дополнительно включает в себя:

[00390] модуль 1702 отправки, выполненный с возможностью отправки второй информации активации в терминал.

[00391] Вторая информация активации предписывает терминалу отправить вторую информацию о состоянии канала в сетевое устройство.

[00392] В некоторых вариантах осуществления вторая информация активации включает в себя четвертый цикл.

[00393] Вторая информация активации предписывает терминалу отправить вторую информацию о состоянии канала в сетевое устройство на основе четвертого цикла.

[00394] В некоторых вариантах осуществления вторая информация активации включает в себя второй идентификатор индекса.

[00395] Терминал выполнен с возможностью определения четвертого цикла, соответствующего второму идентификатору индекса, на основе второго идентификатора индекса, содержащегося во второй информации активации; и отправки второй информации о состоянии канала в сетевое устройство на основе четвертого цикла.

[00396] В некоторых вариантах осуществления, ссылаясь на фиг.18, устройство дополнительно включает в себя:

[00397] модуль 1702 отправки, выполненный с возможностью отправки второй сигнализации RRC в терминал. Вторая сигнализация RRC включает в себя соответствующую взаимосвязь между вторым идентификатором индекса и четвертым циклом.

[00398] В некоторых вариантах осуществления, ссылаясь на фиг.18, устройство дополнительно включает в себя:

[00399] модуль 1702 отправки, выполненный с возможностью отправки второй информации деактивации в терминал.

[00400] Вторая информация деактивации инструктирует терминал прекратить отправку второй информации о состоянии канала в сетевое устройство.

[00401] В некоторых вариантах осуществления вторая информация активации и/или вторая информация деактивации представляет собой информацию MAC СЕ.

[00402] В некоторых вариантах осуществления, ссылаясь на фиг.18, устройство дополнительно включает в себя:

[00403] модуль 1702 отправки, выполненный с возможностью отправки второй информации управления в терминал. Вторая информация управления указывает, что вторая информация о состоянии канала отправляется непериодически.

[00404] Вторая информация управления предписывает терминалу отправить вторую информацию о состоянии канала в сетевое устройство в течение периода времени после отправки первой информации о состоянии канала.

[00405] В некоторых вариантах осуществления первая информация о состоянии канала отправляется периодически, и терминал определяет i-ю первую информацию о состоянии канала и (i+1)-ю первую информацию о состоянии канала на основе второй информации управления, где i - положительное целое число; и отправляет вторую информацию о состоянии канала в сетевое устройство в течение периода времени между моментом времени отправки i-й первой информации о состоянии канала и моментом времени отправки (4+1)-й первой информации о состоянии канала.

[00406] В некоторых вариантах осуществления вторая информация управления включает в себя информацию индикации, и информация индикации указывает i-ю первую информацию о состоянии канала и (i+1)-ю первую информацию о состоянии канала; или,

[00407] две первые информации о состоянии канала после интервала времени Т после приема терминалом второй информации управления определяются как i-я первая информация о состоянии канала и (i+1)-я первая информация о состоянии канала.

[00408] В некоторых вариантах осуществления вторая информация управления включает в себя пятый цикл. Вторая информация управления предписывает терминалу отправить вторую информацию о состоянии канала в сетевое устройство на основе пятого цикла в течение периода времени после отправки первой информации о состоянии канала.

[00409] В некоторых вариантах осуществления вторая информация управления включает в себя третий идентификатор индекса.

[00410] Терминал выполнен с возможностью определения пятого цикла, соответствующего третьему идентификатору индекса, на основе третьего идентификатора индекса, содержащегося во второй информации управления; и отправки второй информации о состоянии канала в сетевое устройство на основе пятого цикла.

[00411] В некоторых вариантах осуществления, ссылаясь на фиг.18, устройство дополнительно включает в себя

[00412] модуль 1702 отправки, выполненный с возможностью отправки третьей сигнализации RRC в терминал. Третья сигнализация RRC включает в себя соответствующую взаимосвязь между третьим идентификатором индекса и пятым циклом.

[00413] В некоторых вариантах осуществления вторая информация управления представляет собой информацию DCI.

[00414] В некоторых вариантах осуществления вторая информация о состоянии канала передается по физическому каналу управления восходящей линии связи (PUCCH), или вторая информация о состоянии канала передается по физическому совместно используемому каналу восходящей линии связи (PUSCH).

[00415] В некоторых вариантах осуществления информация обратной связи второй информации о состоянии канала генерируется на основе любого из:

[00416] широкая полоса частот; или

[00417] узкая полоса частот; или

[00418] множество портов; или

[00419] каждый порт из множества портов; или

[00420] множество лучей; или

[00421] каждый луч из множества лучей.

[00422] Фиг. 19 представляет собой блок-схему, иллюстрирующую устройство связи согласно варианту осуществления настоящего изобретения. Устройство связи включает в себя процессор 1901, приемник 1902, передатчик 1903, память 1904 и шину 1905.

[00423] Процессор 1901 включает в себя одно или более процессорных ядер. Процессор 1901 сконфигурирован для выполнения различных функциональных приложений и обработки информации посредством запуска программ и модулей.

[00424] Приемник 1902 и передатчик 1903 могут быть реализованы как компонент связи. Компонент связи может представлять собой коммуникационный чип.

[00425] Память 1904 подключена к процессору 1901 через шину 1905.

[00426] Память 1904 может быть сконфигурирована для хранения по меньшей мере одного программного кода. Процессор 1901 сконфигурирован для выполнения по меньшей мере одного программного кода для реализации этапов в описанных выше вариантах осуществления способа.

[00427] Кроме того, устройство связи может быть терминалом или сетевым устройством. Память 1904 может быть реализована в виде энергозависимого или энергонезависимого запоминающего устройства любого типа или их комбинации. Устройство энергозависимой или энергонезависимой памяти включает в себя, помимо прочего: магнитный диск или оптический диск, электрически стираемое программируемое постоянное запоминающее устройство (electrically erasable programmable read-only memory, EEPROM), стираемое программируемое постоянное запоминающее устройство (erasable programmable read-only memory EPROM), статическое оперативное запоминающее устройство (static random access memory, SRAM), постоянное запоминающее устройство (read-only memory, ROM), магнитную память, флэш-память и программируемое постоянное запоминающее устройство (programmable read-only memory, PROM).

[00428] В примере осуществления также предложен машиночитаемый носитель информации, имеющий хранящиеся на нем исполняемые программные коды. Исполняемые программные коды загружаются и выполняются процессором, чтобы заставить процессор реализовать способ передачи информации, выполняемый устройством связи согласно любому из вышеописанных вариантов осуществления способа.

[00429] В варианте осуществления предложен чип. Чип включает в себя программируемую логическую схему и/или программные инструкции. Чип выполнен с возможностью реализации способа передачи информации согласно любому из вариантов осуществления способа, когда чип работает в терминале или сетевом устройстве.

[00430] В примере осуществления предложен компьютерный программный продукт. Компьютерный программный продукт сконфигурирован для реализации способа передачи информации согласно любому из вышеописанных вариантов осуществления способа при его исполнении процессором терминала или сетевого устройства.

[00431] Специалисты в данной области техники могут понять, что все или часть этапов реализации вышеописанных вариантов осуществления могут быть выполнены аппаратным обеспечением или выполнены программой для инструктирования соответствующего аппаратного обеспечения. Все программы могут храниться на машиночитаемом носителе. Вышеупомянутым носителем информации может быть постоянное запоминающее устройство, магнитный диск или оптический диск и т.д.

[00432] Выше представлен вариант осуществления изобретения, который не предназначен для ограничения изобретения. Любая модификация, эквивалентная замена, улучшение и т.п., сделанные в соответствии с сущностью и принципами изобретения, должны быть включены в объем защиты изобретения.

Изобретение относится к области мобильной связи. Технический результат изобретения заключается в уменьшении служебных данных сигнализации при передаче второй информации о состоянии канала. Для этого осуществляют отправку первой информации о состоянии канала в сетевое устройство; и отправку второй информации о состоянии канала в сетевое устройство. При этом вторая информация о состоянии канала включает в себя значение отличия от первой информации о состоянии канала. Состояние канала, соответствующее второй информации о состоянии канала, также может быть определено посредством значения отличия от первой информации. Обеспечивая нормальную передачу информации о состоянии канала, объем ресурсов второй информации о состоянии канала уменьшают путем использования значения отличия от первой информации. 4 н. и 16 з.п. ф-лы, 19 ил.

1. Способ передачи информации, выполняемый терминалом и включающий в себя:

отправку (201) первой информации о состоянии канала в сетевое устройство; и

отправку (203) первой информации индикации в сетевое устройство, при этом первая информация индикации содержит различие между первой информацией о состоянии канала и второй информацией о состоянии канала;

при этом первую информацию о состоянии канала передают в первое время передачи, а первую информацию индикации передают во второе время передачи.

2. Способ по п. 1, в котором первую информацию о состоянии канала отправляют на основе первого цикла,

первую информацию индикации отправляют на основе второго цикла, или

первую информацию о состоянии канала отправляют на основе первого цикла и первую информацию индикации отправляют на основе второго цикла.

3. Способ по п. 1 или 2, в котором каждая из первой информации о состоянии канала и второй информации о состоянии канала содержит по меньшей мере одно из следующего:

индикатор ресурса (CRI) опорного сигнала информации о состоянии канала (CSI-RS);

индикатор ранга (RI);

индикатор матрицы предварительного кодирования (PMI);

индикатор качества канала (CQI);

индикатор уровня (LI);

индикатор ресурса блока сигнала синхронизации/физического широковещательного сигнала (SSBRI);

принятая мощность опорного сигнала уровня 1 (L1-RSRP);

отношение сигнала к помехам плюс шум уровня 1 (L1-SINR);

допплеровский сдвиг;

допплеровское расширение;

средняя задержка; или

разброс задержки.

4. Способ по любому из пп. 1-3, который также включает в себя:

прием (1202) второй информации управления, отправленной сетевым устройством, причем вторая информация управления указывает, что первая информация индикации отправляется непериодически;

при этом первую информацию индикации отправляют в сетевое устройство на основе второй информации управления в течение периода времени после отправки первой информации о состоянии канала, или

вторая информация управления представляет собой информацию управления нисходящей линии связи (DCI).

5. Способ по п. 4, в котором первую информацию о состоянии канала отправляют периодически, и способ также включает в себя:

определение i-й первой информации о состоянии канала и (i+1)-й первой информации о состоянии канала на основе второй информации управления, где i - положительное целое число;

при этом первую информацию индикации отправляют в сетевое устройство в течение периода времени между моментом времени отправки i-й первой информации о состоянии канала и моментом времени отправки (i+1)-й первой информации о состоянии канала.

6. Способ по п. 5, в котором определение i-й первой информации о состоянии канала и (i+1)-й первой информации о состоянии канала на основе второй информации управления включает в себя:

определение i-й первой информации о состоянии канала и (i+1)-й первой информации о состоянии канала на основе второй информации индикации, при этом вторая информация управления содержит вторую информацию индикации; или

определение двух экземпляров первой информации о состоянии канала сразу после периода времени T, начинающегося с приема второй информации управления, в качестве i-й первой информации о состоянии канала и (i+1)-й первой информации о состоянии канала.

7. Способ по любому из пп. 4-6, в котором вторая информация управления содержит третий цикл; и,

на основе второй информации управления, первую информацию индикации посылают в сетевое устройство на основе третьего цикла в течение периода времени после отправки первой информации о состоянии канала.

8. Способ по п. 7, в котором вторая информация управления содержит идентификатор индекса, и способ также включает в себя:

определение третьего цикла, соответствующего идентификатору индекса, на основе идентификатора индекса, содержащегося во второй информации управления;

при этом первую информацию индикации посылают в сетевое устройство на основе третьего цикла в течение периода времени после отправки первой информации о состоянии канала.

9. Способ по п. 8, дополнительно включающий в себя:

прием (1302) сигнализации управления радиоресурсами (RRC), отправленной сетевым устройством, причем сигнализация RRC содержит соответствующую взаимосвязь между идентификатором индекса и третьим циклом.

10. Способ по любому из пп.1-9, в котором первую информацию индикации передают по физическому каналу управления восходящей линии связи (PUCCH), или первую информацию индикации передают по физическому совместно используемому каналу восходящей линии связи (PUSCH), или

информацию обратной связи второй информации о состоянии канала генерируют на основе любого из следующего:

широкая полоса частот; или

узкая полоса частот; или

множество портов; или

каждый порт из множества портов; или

множество лучей; или

каждый луч из множества лучей.

11. Способ передачи информации, выполняемый сетевым устройством, включающий в себя:

прием (202) первой информации о состоянии канала, отправленной терминалом; и

прием (204) первой информации индикации, отправленной терминалом, при этом первая информация индикации содержит различие между первой информацией о состоянии канала и второй информацией о состоянии канала;

при этом первую информацию о состоянии канала передают в первое время передачи, а первую информации индикации передают во второе время передачи.

12. Способ по п. 11, в котором первую информацию о состоянии канала отправляют на основе первого цикла,

первую информацию индикации отправляют на основе второго цикла, или

первую информацию о состоянии канала отправляют на основе первого цикла и первую информацию индикации отправляют на основе второго цикла.

13. Способ по п. 11 или 12, в котором каждая из первой информации о состоянии канала и второй информации о состоянии канала содержит по меньшей мере одно из следующего:

индикатор ресурса (CRI) опорного сигнала информации о состоянии канала (CSI-RS);

индикатор ранга (RI);

индикатор матрицы предварительного кодирования (PMI);

индикатор качества канала (CQI);

индикатор уровня (LI);

индикатор ресурса блока сигнала синхронизации/физического широковещательного сигнала (SSBRI);

принятая мощность опорного сигнала уровня 1 (L1-RSRP);

отношение сигнала к помехам плюс шум уровня 1 (L1-SINR);

допплеровский сдвиг;

допплеровское расширение;

средняя задержка; или

разброс задержки.

14. Способ по любому из пп. 11-13, дополнительно включающий в себя:

отправку (1201) второй информации управления в терминал, причем вторая информация управления указывает, что первая информация индикации отправляется непериодически;

при этом вторая информация управления предписывает терминалу отправить первую информацию индикации в сетевое устройство в течение периода времени после отправки первой информации о состоянии канала, или

вторая информация управления представляет собой информацию управления нисходящей линии связи (DCI).

15. Способ по п. 14, в котором первую информацию о состоянии канала отправляют периодически, и терминал определяет i-ю первую информацию о состоянии канала и (i+1)-ю первую информацию о состоянии канала на основе второй информации управления, где i - целое положительное число, и отправляет первую информацию индикации в сетевое устройство в течение периода времени между моментом времени отправки i-й первой информации о состоянии канала и моментом времени отправки (i+1)-й первой информации о состоянии канала,

при этом вторая информация управления содержит вторую информацию индикации, которая указывает i-ю первую информацию о состоянии канала и (i+1)-ю первую информацию о состоянии канала; или

два экземпляра первой информации о состоянии канала после второй информации управления определяют в качестве i-й первой информации о состоянии канала и (i+1)-й первой информации о состоянии канала.

16. Способ по любому из пп. 14, 15, в котором вторая информация управления содержит пятый цикл; и

вторая информация управления предписывает терминалу отправить первую информацию индикации в сетевое устройство на основе пятого цикла в течение периода времени после отправки первой информации о состоянии канала, или

вторая информация управления содержит третий цикл и идентификатор индекса, и вторая информация управления предписывает терминалу определить третий цикл, соответствующий идентификатору индекса, на основании идентификатора индекса и отправить первую информацию индикации в сетевое устройство на основании третьего цикла.

17. Способ по п. 16, в котором вторая информация управления содержит третий цикл и идентификатор индекса, и способ дополнительно включает в себя:

отправку сигнализации управления радиоресурсами (RRC) в терминал, при этом сигнализация RRC содержит соответствующую взаимосвязь между идентификатором индекса и третьим циклом.

18. Способ по любому из пп. 11-17, в котором первую информацию индикации передают по физическому каналу управления восходящей линии связи (PUCCH), или первую информацию индикации передают по физическому совместно используемому каналу восходящей линии связи (PUSCH), или

информацию обратной связи второй информации о состоянии канала генерируют на основе любого из следующего:

широкая полоса частот; или

узкая полоса частот; или

множество портов; или

каждый порт из множества портов; или

множество лучей; или

каждый луч из множества лучей.

19. Терминал связи, содержащий:

процессор; и

приемопередатчик, связанный с процессором;

при этом процессор выполнен с возможностью загрузки и выполнения исполняемых инструкций для реализации способа передачи информации по любому из пп. 1-10.

20. Сетевое устройство связи, содержащее:

процессор; и

приемопередатчик, связанный с процессором;

при этом процессор выполнен с возможностью загрузки и выполнения исполняемых инструкций для реализации способа передачи информации по любому из пп. 11-18.
