Шлем для охлаждения головы Российский патент 2025 года по МПК A42B3/00

Изобретение предназначено для предотвращения выпадения волос на голове во время проведения химиотерапии за счет ее охлаждения и может быть использовано в медицине, в частности, в онкологии.

Известно устройство для охлаждения, представляющее собой колпак, выполненный с возможностью закрепления на голове пользователя, имеющий внутреннее отделение, в котором находится холодоудерживающая среда, компрессионный ремень и застежку [US 2016/0367396 А1].

Недостатком данного устройства является относительно короткое время охлаждения, невозможность поддержания требуемой температуры.

Наиболее близким к предлагаемому изобретению является устройство для охлаждения, содержащее шлем с каналами для охлаждающей жидкости, гибкие соединительные патрубки, охладитель жидкости, выполненный в виде стационарного блока [https://paxmanscalpcooling.com/system/].

Недостатком данного устройства для охлаждения является его стационарность, большая масса и габариты, работа только от электрической сети, что не позволяет пациентам его переносить и ограничивает их мобильность.

Техническим результатом данного изобретения является создание шлема для охлаждения головы, имеющего относительно небольшую массу и габариты, позволяющего пациентам перемещаться, а также имеющего возможность работать от разных источников питания.

Технический результат достигается тем, что предлагается шлем для охлаждения головы, содержащий каналы для охлаждающей жидкости, гибкие соединительные патрубки, охладитель.

Отличительными конструктивными признаками предлагаемого изобретения является то, что в верхней части шлема установлен ультразвуковой распылитель, сообщающийся через гибкий соединительный патрубок с воздушным компрессором, размещенным в охладителе, причем под воздушным компрессором установлен насос, контейнер с хладагентом контактирующий с емкостью для жидкости, причем насос связан с ультразвуковым распылителем при помощи дополнительного гибкого соединительного патрубка, в нижней части шлема размещен сборник жидкости, связанный с емкостью соединительным патрубком, а в ультразвуковом распылителе установлен датчик уровня охлаждающей жидкости, при этом компрессор и насос выполнены с возможностью подключения к аккумулятору или электросети.

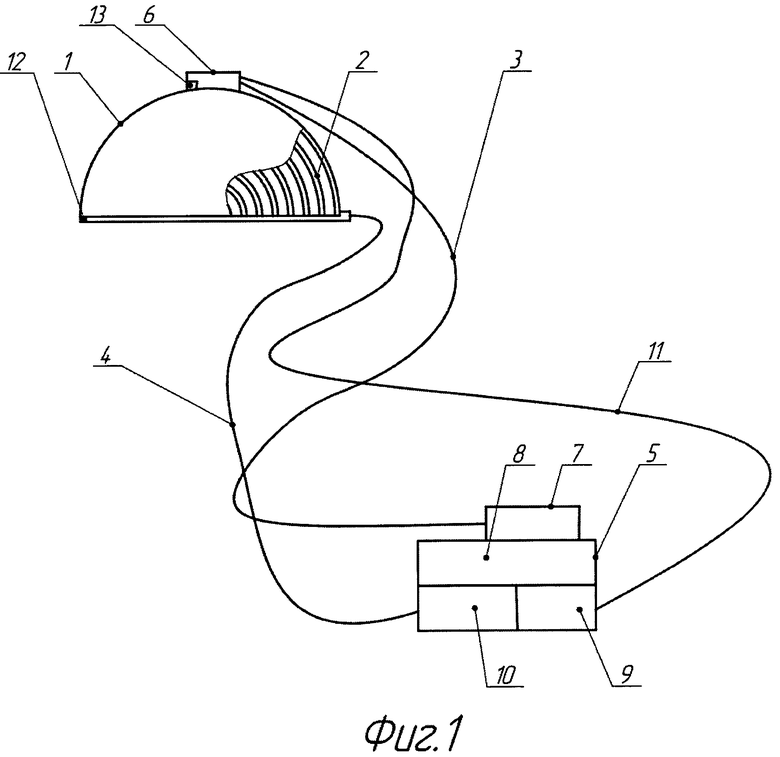

На фиг. 1 показана схема шлема для охлаждения головы.

Шлем 1 для охлаждения головы содержит каналы 2 для охлаждающей жидкости, гибкие соединительные патрубки 3 и 4, охладитель 5. В верхней части шлема 1 установлен ультразвуковой распылитель 6, сообщающийся через гибкий соединительный патрубок 3 с воздушным компрессором 7, размещенным в охладителе 5, причем под воздушным компрессором 7 установлен контейнер 8 с хладагентом, насос 9 и емкость 10 для жидкости, контактирующая с контейнером 8 с хладагентом. Насос 9 связан с ультразвуковым распылителем 6 при помощи дополнительного гибкого соединительного патрубка 11. В нижней части шлема 1 размещен сборник жидкости 12, связанный с емкостью 10 соединительным патрубком 4, а в ультразвуковом распылителе 6 установлен датчик уровня 13 охлаждающей жидкости. Компрессор 7 и насос 9 выполнены с возможностью подключения к аккумулятору или электросети.

Охладитель головы работает следующим образом.

Шлем 1 надевается на голову пациенту. Включается воздушный компрессор 7, который подает сжатый воздух через гибкий соединительный патрубок 3 и приводит в работу ультразвуковой распылитель 6, предварительно заполненный охлаждающей жидкостью. В процессе работы ультразвукового распылителя 6 происходит распыливание охлаждающей жидкости, капли которой заполняют внутренний объем шлема 1. При распыливании жидкости происходит ее испарение, сопровождающееся понижением температуры. Сконденсированные капли стекают по каналам 2 в сборник жидкости 12 в нижней части шлема 1, а далее по гибкому соединительному патрубку 4 в емкость 10 для жидкости. При снижении уровня охлаждающей жидкости в ультразвуковом распылителе 6 срабатывает датчик уровня 13 охлаждающей жидкости и включает насос 9, который подает охлаждающую жидкость из емкости 10 через дополнительный гибкий соединительный патрубок 11 в ультразвуковой распылитель 6. С целью экономии энергии, при наполнении ультразвукового распылителя, 6 насос 9 выключается.

Благодаря тому, что емкость 10 для жидкости контактирует с контейнером 8 с хладагентом происходит снижение ее температуры, что необходимо при работе при высоких температурах в помещении. Замена контейнера 8 с хладагентом на другой позволит продлить работу охладителя головы.

Использование в предлагаемом шлеме для охлаждения головы ультразвукового распылителя 6, установленного в верхней части шлема 1, позволяет обеспечить необходимое снижение температуры за счет испарения.

Использование гибких соединительных патрубков 3 и 4, а также дополнительного гибкого соединительного патрубка 11 позволяет носить охладитель 5 на поясе и не ограничивать перемещения пациента.

Воздушный компрессор 7 и насос 9 имеют относительно небольшие массу и размеры, работают от аккумулятора или электросети, что позволяет использовать охладитель головы при движении и перемещаться.

Применение воздушного компрессора 7 для работы ультразвукового распылителя 6 обеспечивает относительно невысокое потребление энергии и позволяет использовать аккумулятор в качестве источника электроэнергии.

Предлагаемый шлем для охлаждения головы является переносным компактным аппаратом, позволяет эффективно охлаждать голову пациентов до требуемых температур, что предотвращает выпадения волос на голове во время проведения химиотерапии за счет ее охлаждения.

Изобретение предназначено для предотвращения выпадения волос на голове во время проведения химиотерапии за счет ее охлаждения посредством шлема и может быть использовано в медицине, в онкологии. Заявленный шлем для охлаждения головы содержит каналы для охлаждающей жидкости, гибкие соединительные патрубки, охладитель, при этом в верхней части шлема установлен ультразвуковой распылитель, сообщающийся через гибкий соединительный патрубок с воздушным компрессором, размещенным в охладителе, причем под воздушным компрессором установлен насос, контейнер с хладагентом, контактирующий с емкостью для жидкости, причем насос связан с ультразвуковым распылителем при помощи дополнительного гибкого соединительного патрубка, в нижней части шлема размещен сборник жидкости, связанный с емкостью для жидкости соединительным патрубком, а в ультразвуковом распылителе установлен датчик уровня охлаждающей жидкости, при этом компрессор и насос выполнены с возможностью подключения к аккумулятору или электросети. Предлагаемый шлем для охлаждения головы является переносным компактным аппаратом, который предотвращает выпадение волос на голове во время проведения химиотерапии. 1 ил.

Шлем для охлаждения головы, содержащий каналы для охлаждающей жидкости, гибкие соединительные патрубки, охладитель, отличающийся тем, что в верхней части шлема установлен ультразвуковой распылитель, сообщающийся через гибкий соединительный патрубок с воздушным компрессором, размещенным в охладителе, причем под воздушным компрессором установлен насос, контейнер с хладагентом, контактирующий с емкостью для жидкости, причем насос связан с ультразвуковым распылителем при помощи дополнительного гибкого соединительного патрубка, в нижней части шлема размещен сборник жидкости, связанный с емкостью для жидкости соединительным патрубком, а в ультразвуковом распылителе установлен датчик уровня охлаждающей жидкости, при этом компрессор и насос выполнены с возможностью подключения к аккумулятору или электросети.
