Боеприпас Российский патент 2025 года по МПК F42B5/02 F42B30/02

Предлагаемое изобретение относится к военной технике, в частности к боеприпасам для нарезного стрелкового оружия, предназначенным для поражения беспилотных летательных аппаратов (БПЛА) и живой силы противника в штурмовом бою.

Известны многопульные патроны, содержащие в одной гильзе несколько пуль (DE, 1011781, МПК F42B 5/03, опубл. 04.07.1957).

Недостатками подобных боеприпасов являются большая длина и масса пуль и малое их количество в патроне, что приводит к уменьшению вероятности поражения цели и узкому диапазону целей.

Известна пуля-пакет Николаева Г.Ф. для охотничьего нарезного оружия, содержащая последовательно размещенные убойные элементы, последние выполнены в форме диска с отношением толщины диска к его диаметру 0,75-0,01, причем масса их может уменьшаться от передних к задним, при этом для увеличения рассеивания диски могут быть выполнены со смещением центра масс относительно оси пули-пакета за счет либо утонения кромок диска, либо за счет выполнения отверстия, в диске, смещенного относительно продольной оси пули (RU, 2011145, МПК F42B 7/00, опубл. 15.04.1994).

Недостатком данного боеприпаса является рассеивание убойных элементов при выходе из канала ствола стрелкового оружия, что приводит к уменьшению расстояния убойного воздействия убойных элементов за счет большого лобового сопротивления.

Изобретением решается задача повышения эффективности стрельбы по живой силе и движущихся БПЛА на небольших дальностях.

Технический результат, получаемый при осуществлении изобретения, заключается в следующем:

- увеличение плотности огня по рассредоточенной живой силе на небольших дальностях как с обеспечением убойного действия пули, так и с обеспечением неубойного действия пули без нанесения смертельного поражения живой силе;

- увеличение вероятности поражения единичной и групповой живой силы противника;

- уменьшение расхода боеприпасов для поражения живой силы противника в штурмовом бою.

- увеличение вероятности поражения движущихся БПЛА на небольших дальностях.

Сущность изобретения заключается в том, что боеприпас содержит гильзу с дульцем, метательный пороховой заряд, капсюль-воспламенитель и пулю, имеющую оболочку, состоящую из заостренной головной части, ведущей цилиндрической части и хвостовой части, в которой размещена силовая опорная втулка, в центре которой расположен замедлитель с пороховым составом, который перекрывается поршнем, на который опираются стальные сердечники. Заостренная головная часть оболочки пули выполнена из материала, способного разрушаться от заостренных головных частей стальных сердечников при их выталкивании толкающей частью поршня.

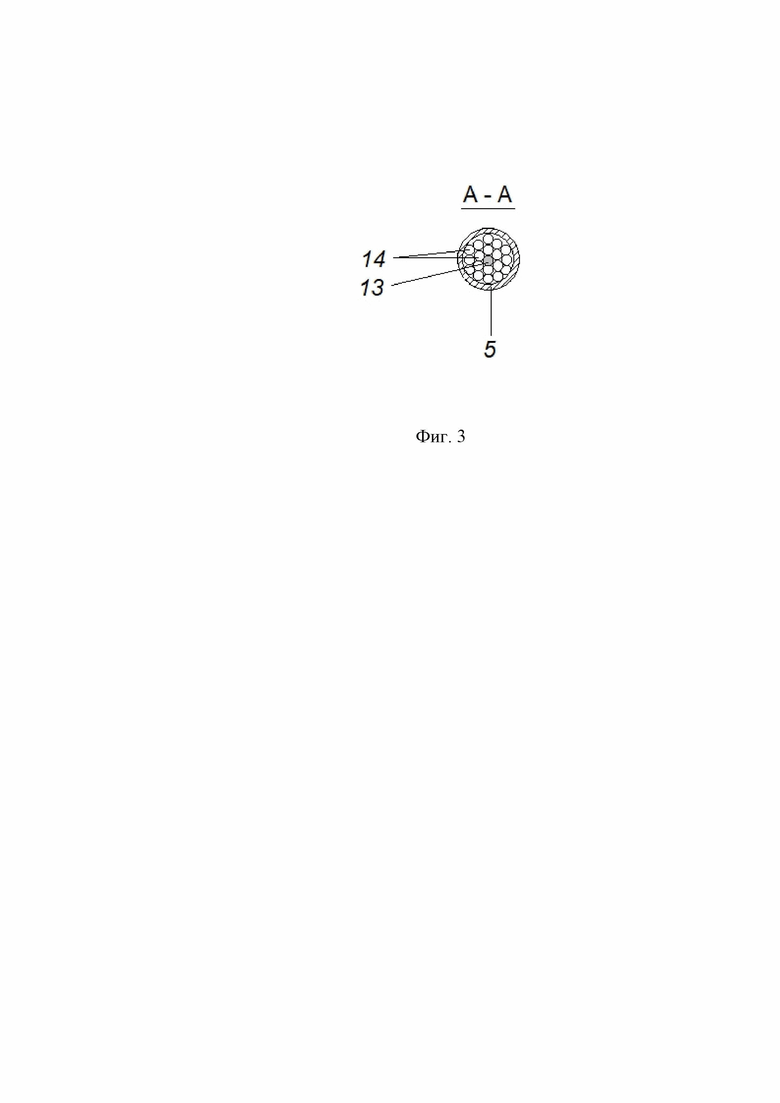

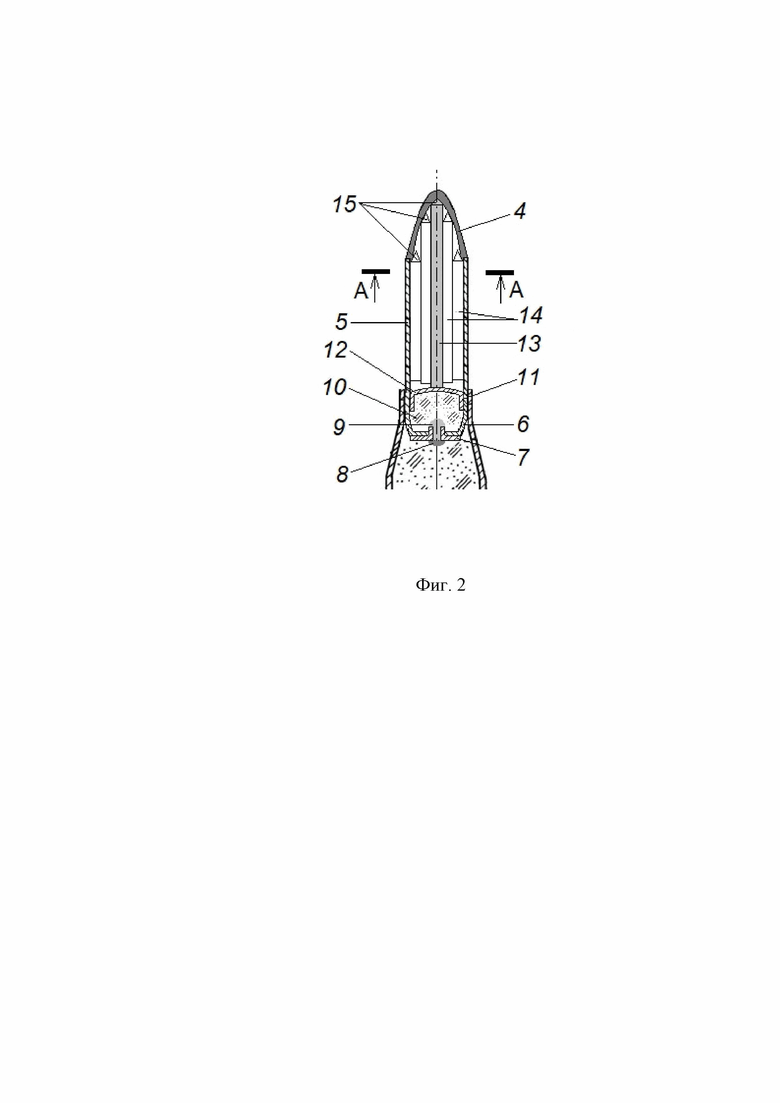

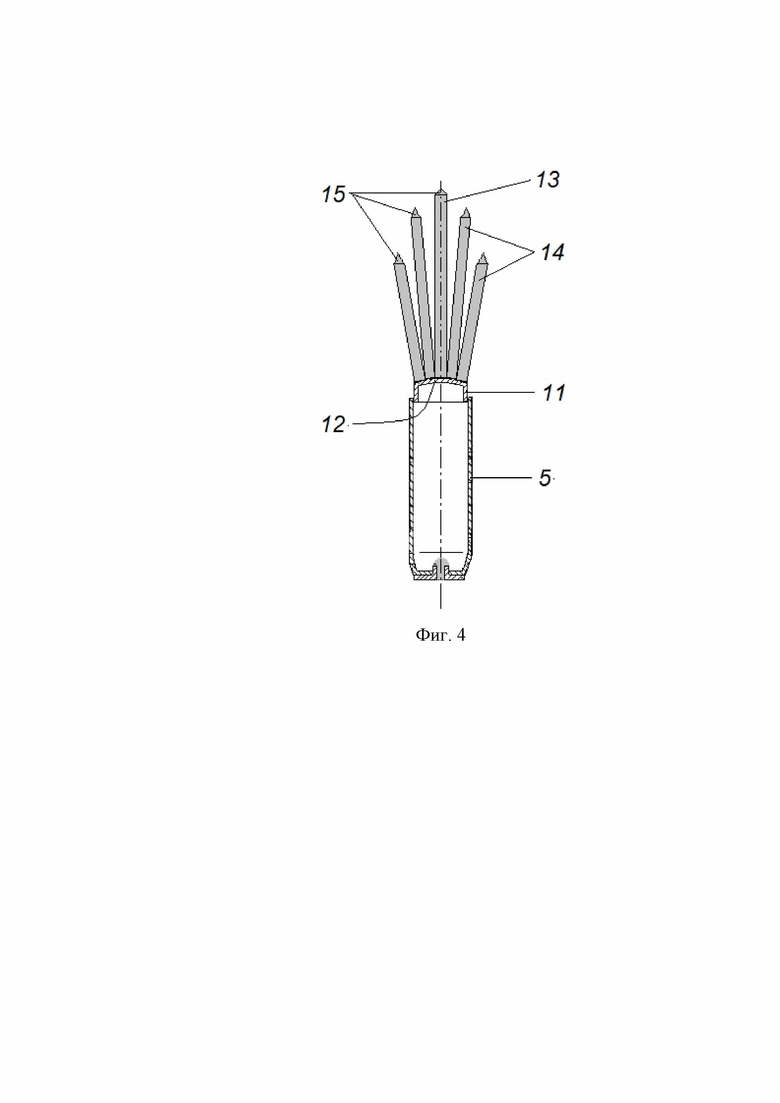

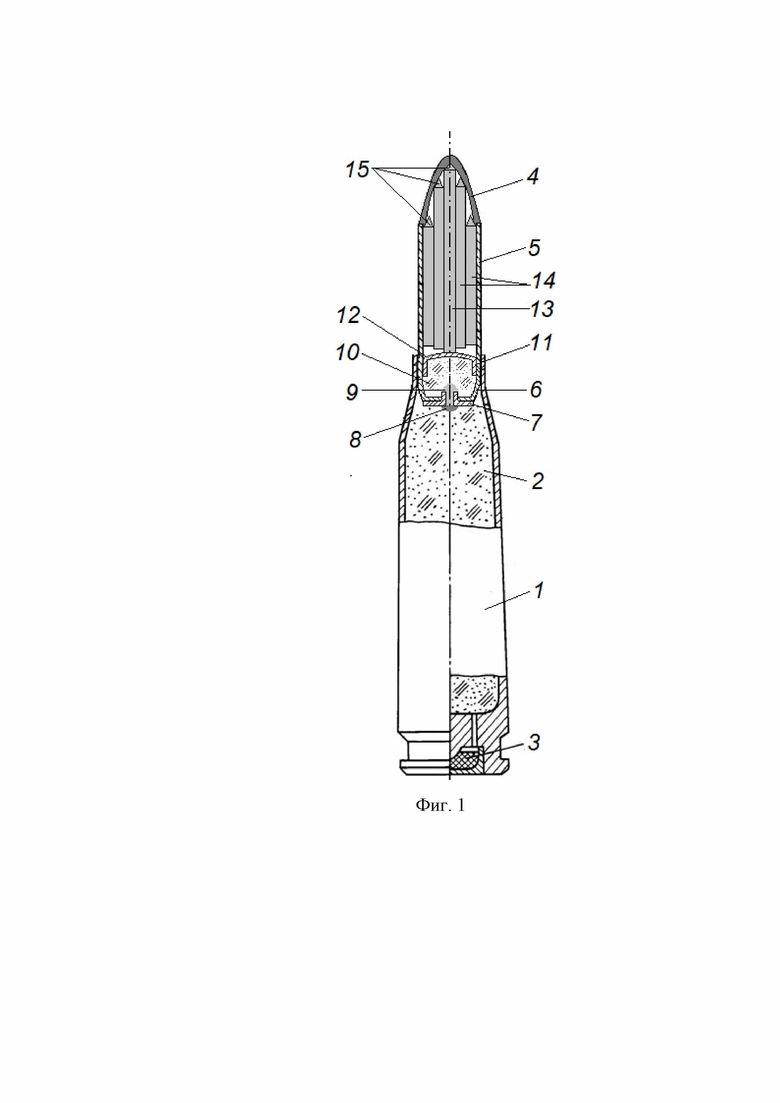

На фиг.1 изображен общий вид боеприпаса; на фиг. 2 – продольный разрез пули боеприпаса; на фиг. 3 – поперечный разрез пули боеприпаса; на фиг. 4 изображено расположение стальных сердечников в момент выхода поршня из ведущей цилиндрической части пули.

Боеприпас содержит гильзу 1 с дульцем, метательный пороховой заряд 2, капсюль-воспламенитель 3 и пулю, имеющую оболочку, состоящую из заостренной головной части 4, ведущей цилиндрической части 5 и хвостовой части 6, в которой размещена силовая опорная втулка 7, в центре которой расположен зажигательный состав 8 замедлитель 9 с вышибным зарядом 10, который перекрывается поршнем 11, имеющим искривленную поверхность толкающей части 12 на которую опираются стальные сердечники 13, 14 с заостренными головными частями 15.

Боеприпас работает следующим образом. При выстреле пороховые газы, образовавшиеся при горении метательного порохового заряда 2, вследствие инициирования капсюля-воспламенителя 3, перемещают в стволе оружия пулю патрона, при этом пороховые газы действуют на силовую опорную втулку 7, а нарезы ствола оружия взаимодействуют с ведущей цилиндрической частью 5 пули, обеспечивая вращение пули, в том числе стальных сердечников 13, 14. Зажигательный состав 8 воспламеняет пороховой состав замедлителя 9, имеющего меньшую скорость горения, чем метательный заряд 2. Пуля с горящим замедлителем 9 вылетает из канала ствола на траекторию полета к цели. На заданном расстоянии замедлитель 9 воспламеняет вышибной заряд 10, после горения которого образовавшиеся пороховые газы воздействуют на поверхность опорной втулки 7 и на поршень 11. При достижении определенного давления поршень 11 начинает двигаться по цилиндрической части 5 оболочки и толкать поочередно стальные сердечники 13 и 14 с заостренными головными частями 15.

Заостренная головная часть 4 оболочки пули, изготовленной из хрупкого материала, например пластмассы, начнет разрушаться от действия заостренной головной части 15 центрального стального сердечника 13, за тем разрушение будет происходить под действием заостренных головных частей 15 соседних стальных сердечников 14 на мелкие части и рассеется встречным потоком воздуха в атмосфере.

Под действием давления поршня 11 на стальные сердечники 13 и 14, они получат дополнительный импульс силы, направленный в сторону цели, тем самым увеличивая их убойное воздействие. При этом, благодаря вращению пули, стальные сердечники 14, расположенные вокруг центрального стального сердечника 13, при выходе из ведущей цилиндрической части 5, за счет центробежной силы будут равномерно удаляться от траектории полета пули к цели, то есть от траектории полета центрального стального сердечника 13, тем самым увеличивая поражаемую площадь.

Кроме того, благодаря искривленной поверхности 12 толкающей части поршня 11, дополнительный импульс на стальные сердечники 14 будет разнонаправленный, что приведёт к их более быстрому разлету за счет воздействия встречного потока воздуха в атмосфере и, соответственно, поражению участка поверхности, значительно превышающий размер поражаемого объекта, что повышает вероятность поражения цели.

Целесообразно, такие боеприпасы изготавливать на различные заданные расстояния срабатывания вышибного заряда, при этом маркировку дистанции осуществлять цветом заостренной головной части, что позволит более рационально их использовать. Так, для борьбы с БПЛА, в магазин автоматического нарезного стрелкового оружия заряжать боеприпасы, чередуя группы патронов с максимальной, средней и малой дистанциями воздействия. Для поражения живой силы противника в штурмовом бою, когда нет времени вести прицельный огонь по противнику, в магазин автоматического нарезного стрелкового оружия целесообразно заряжать боеприпасы, чередуя стандартные патроны с патроном с малой или средней дистанцией воздействия. В этом случае плотность огня бойца-штурмовика резко возрастает, при этом стандартные патроны обеспечивают необходимую убойную силу. В результате такого огневого воздействия противник не сможет оказать огневое противодействие.

По сравнению с известными решениями предлагаемое позволяет увеличить плотность огня по рассредоточенной живой силе на небольших дальностях, как с обеспечением убойного действия пули, так и с обеспечением неубойного действия пули без нанесения смертельного поражения живой силе, увеличить вероятность поражения единичной и групповой живой силы противника, уменьшить расход боеприпасов для поражения живой силы противника в штурмовом бою, увеличить вероятность поражения движущихся беспилотных летательных аппаратов на небольших дальностях.

Изобретение относится к военной технике, в частности к боеприпасам для нарезного стрелкового оружия, предназначенным для поражения беспилотных летательных аппаратов и живой силы противника в штурмовом бою. Боеприпас содержит гильзу с дульцем, метательный пороховой заряд, капсюль-воспламенитель и пулю, имеющую оболочку, состоящую из заостренной головной части, ведущей цилиндрической части и хвостовой части, в которой размещена силовая опорная втулка, в которой расположен зажигательный состав, замедлитель с вышибным зарядом. Вышибной заряд перекрывается поршнем, на искривленную поверхность толкающей части которого опираются стальные сердечники с заостренными головными частями. Заостренная головная часть оболочки пули выполнена из материала, способного разрушаться от заостренных головных частей стальных сердечников при их выталкивании толкающей частью поршня. Изобретение позволяет увеличить плотность огня по рассредоточенной живой силе на небольших дальностях как с обеспечением убойного действия пули, так и с обеспечением неубойного действия пули без нанесения смертельного поражения живой силе, увеличить вероятность поражения единичной и групповой живой силы противника, уменьшить расход боеприпасов для поражения живой силы противника в штурмовом бою, увеличить вероятность поражения движущихся беспилотных летательных аппаратов на небольших дальностях. 4 ил.

Боеприпас, содержащий гильзу с дульцем, метательный пороховой заряд, капсюль-воспламенитель и пулю, имеющую оболочку, состоящую из заостренной головной части, ведущей цилиндрической части и хвостовой части, в которой размещена силовая опорная втулка, в которой расположен зажигательный состав, замедлитель с вышибным зарядом, отличающийся тем, что вышибной заряд перекрывается поршнем, на искривленную поверхность толкающей части которого опираются стальные сердечники с заостренными головными частями, при этом заостренная головная часть оболочки пули выполнена из материала, способного разрушаться от заостренных головных частей стальных сердечников при их выталкивании толкающей частью поршня.
