НАГРЕВАТЕЛЬНЫЙ КУРИТЕЛЬНЫЙ НАБОР С НИЗКИМ СОДЕРЖАНИЕМ КИСЛОРОДА, НАГРЕВАТЕЛЬНАЯ СИГАРЕТА С НИЗКИМ СОДЕРЖАНИЕМ КИСЛОРОДА, БЛОК НАГРЕВАТЕЛЬНОЙ СИГАРЕТЫ С НИЗКИМ СОДЕРЖАНИЕМ КИСЛОРОДА, СОДЕРЖАЩИЙ УКАЗАННЫЕ НАБОР И СИГАРЕТУ, И СПОСОБ КУРЕНИЯ НАГРЕВАТЕЛЬНОЙ СИГАРЕТЫ С НИЗКИМ СОДЕРЖАНИЕМ КИСЛОРОДА Российский патент 2025 года по МПК A24D1/20

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к области нагреваемых невоспламеняемых сигарет и, в частности, относится к курительному набору с низким содержанием кислорода, нагревательной сигарете с низким содержанием кислорода, блоку нагревательной сигареты с низким содержанием кислорода, содержащему курительный набор с низким содержанием кислорода и нагревательную сигарету с низким содержанием кислорода, и способу курения нагревательной сигареты с низким содержанием кислорода.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Традиционный табак имеет историю в сотни лет и стал неотъемлемой частью жизни большинства курящих. В последние годы, вместе с улучшением жизненных стандартов людей, люди все чаще обращают внимание на такие проблемы, как курение и здоровье, вред от пассивного курения и т.п., и вред, вызываемый традиционными табачными изделиями, становится все более заметным. В то же время, ввиду реализации «Рамочной конвенции по борьбе против табакокурения» ВОЗ, в частности постепенного расширения запретов курения в общественных местах по всему миру, развитие ситуации с табачными изделиями подверглось существенным и глубоким изменениям, и конструкция табачных изделий движется в направлении диверсификации и бездымной разработки (Xiaobing Cheng, Baojiang Li, Yandong Han. The Development Status of New Tobacco in the World [J]. China Tobacco, 2014 (3): 38.). Новые табачные изделия постепенно стали реальным выбором, с которым сталкивается большинство мультинациональных табачных компаний на фоне снижающихся продаж традиционных табачных изделий (Yali Liu, Jinbang Wang, Xinzhang Zhao, et al. Development Status and the Prospect of Heat-not-burn Tobacco Products [J]. Chinese Journal of Tobacco, 2018,24 (4)).

Сегодня в большинстве нагреваемых невоспламеняемых сигарет используется воздух в качестве носителя дыма, и для обеспечения того, чтобы табак не сжигался, применяемая температура нагревания обычно ниже и в целом не превышает 300°С, при этом по сравнению с традиционной сигаретой ароматные компоненты новой нагреваемой невоспламеняемой сигареты сложно высвобождать полностью и количество дыма является незначительным, так что сигарета с трудом принимается традиционными курящими. Кроме того, для обеспечения циркуляции воздуха табачные концы у большинства нагреваемых невоспламеняемых сигарет выполнены открытыми, то есть крошенный табак или полоски восстановленного табака непосредственно открыты для окружающей среды или соединены с внешней атмосферой через определенный канал для потока воздуха, и в процессе затяжки сигарет остатки табака будут выпадать, что легко приводит к загрязнению приспособлений для курения, так что в случае такого типа табака необходимо тратить время на чистку приспособлений для курения после определенного периода использования.

При применении герметичной конструкция сигареты содержание кислорода с течением процесса нагревания (за счет эффекта замены свежим дымом внутренней атмосферы). В этот момент, даже если температура нагревания увеличивается, явление сгорания не возникнет, но в то же время возникнет ситуация, когда остатки табака выпадают, загрязняя приспособление для курения. Тем не менее, поскольку отсутствует поток воздуха в качестве носителя, проходящий через табак, движение дыма в герметичной сигарете станет затруднительным.

Эффект Коанда, также известный как эффект Коанда или эффект стенки, означает стремление потока жидкости или потока воздуха отклониться от изначального направления потока, двигаясь по выступающей поверхности благодаря поверхностному трению, когда жидкость проходит через поверхность объекта. Эффект Вентури означает низкое давление, генерируемое вблизи движущейся с большой скоростью жидкости, которое приводит к адсорбции. Благодаря эффекту Коанда воздух, входящий в небольшое отверстие, может течь вдоль поверхности полого конуса для извлечения дыма. Благодаря наличию эффекта Вентури газ, движущийся с большой скоростью вдоль поверхности конуса для извлечения, будет создавать область отрицательного давления в отверстии конуса для извлечения. Благодаря эффекту Коанда и эффекту Вентури разница в концентрации и разница в давлении могут создаваться внутри и снаружи герметичной табачной секции, и затем свежий дым, генерируемый табачной секцией, может извлекаться с помощью активного рассеивания газа.

Для удовлетворения потребности населения в курении сигарет в каждой сигарете необходимо использовать конструкцию для извлечения дыма, что может значительно увеличить стоимость производства и изготовления сигарет.Если конструкция для извлечения дыма будет отделяемой и повторно используемой, стоимость производства сигареты будет эффективно снижена.

КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

В настоящем изобретении предоставлен блок нагревательной сигареты с низким содержанием кислорода, который содержит нагревательный курительный набор с низким содержанием кислорода, нагревательную сигарету с низким содержанием кислорода и способ нагревательного курения с низким содержанием кислорода.

Нагревательный курительный набор с низким содержанием кислорода содержит нагревательную секцию с образованной в ней полостью для размещения сигареты, при этом нагревательный курительный набор с низким содержанием кислорода дополнительно содержит элемент для извлечения дыма, который может быть выполнен отдельно от него, причем элемент для извлечения дыма содержит полый конус для извлечения дыма и трубку для передачи дыма, которая неподвижно или разъемно насажена на периферии конусного корпуса конуса для извлечения дыма, на вершине конуса и/или на боковой стенке конусного корпуса конуса предусмотрено коническое отверстие, по меньшей мере одно сквозное отверстие предусмотрено на цилиндрической боковой стенке трубки для передачи дыма, а осевое расстояние от указанного по меньшей мере одного сквозного отверстия до нижней поверхности конусного корпуса меньше, чем расстояние от конического отверстия до нижней поверхности конусного корпуса.

Секция втулки, проходящая в осевом направлении, предусмотрена на нижнем конце указанного конусного корпуса конуса для извлечения дыма; один конец трубки для передачи дыма, удаленный от указанного конусного корпуса, снабжен секцией расширения внутреннего диаметра, которая проходит в осевом направлении.

Предпочтительно нагревательные элементы расположены на нижней поверхности и/или на цилиндрической боковой стенке полости для размещения сигареты.

Предпочтительно нагревательный курительный набор с низким содержанием кислорода дополнительно содержит колпачок, причем колпачок и нагревательная секция непосредственно разъемно соединены друг с другом или разъемно соединены через уплотнительное кольцо, при этом колпачок снабжен постепенно расширяющейся внутренней полостью, которая имеет форму усеченного конуса, угол при вершине конуса составляет не более 10 градусов, и один конец колпачка, имеющий меньший внутренний диаметр, непосредственно или опосредованно разъемно соединен с нагревательной секцией.

Предпочтительно форма указанного элемента для извлечения дыма подходит для внутренней части полости для размещения сигареты, в которой размещен элемент для извлечения дыма.

Нагретая сигарета с низким содержанием кислорода содержит табачную секцию и фильтрующую секцию, которые разъемно соединены друг с другом, при этом одна концевая поверхность и/или цилиндрическая боковая поверхность табачной секции уплотнены воздухонепроницаемой фольгированной бумагой.

Один конец табачной секции, который не уплотнен, имеет проходящую в осевом направлении незаполненную секцию, фильтрующая секция имеет открытую секцию, которая не обернута ободковой бумагой, незаполненная секция и открытая секция имеют форму, подходящую друг к другу, так что открытая секция вставлена в незаполненную секцию, когда табачная секция и фильтрующая секция соединены вместе. Блок нагревательной сигареты с низким содержанием кислорода, нагревательный курительный набор с низким содержанием кислорода и нагревательная сигарета с низким содержанием кислорода.

Форма незаполненной секции табачной секции также подходит для вставки в секцию втулки указанного конуса для извлечения дыма, а форма указанной открытой секции указанной секции фильтрующего наконечника также подходит для вставки в указанную секцию расширения внутреннего диаметра указанной трубки для передачи дыма.

Способ курения нагревательной сигареты с низким содержанием кислорода путем использования блока нагревательной сигареты с низким содержанием кислорода при курении, включающий разборку табачной секции и секции фильтрующего наконечника нагревательной сигареты с низким содержанием кислорода и сборку указанной табачной секции и секции фильтрующего наконечника, соответственно, в секцию втулки и секцию расширения внутреннего диаметра на обоих концах элемента для извлечения дыма с образованием сигареты секционного типа; последующее снятие колпачка нагревательного курительного набора с низким содержанием кислорода, вставку указанной табачной секции сигареты секционного типа в полость для размещения сигареты нагревательной секции, повторное закрытие колпачка, запуск нагревательных элементов, расположенных на нижней поверхности и/или на цилиндрической боковой стенке полости для размещения сигареты, для всасывания.

Настоящее изобретение имеет следующие преимущества: 1. воздух не используют в качестве носителя, а за счет использования эффекта Вентури и эффекта Коанды для извлечения дыма содержание кислорода может быть снижено, таким образом, температура нагрева может быть значительно увеличена, что приводит к использованию как восстановленного табака, так и обычных сигаретных формул в сигаретах такого типа, чтобы снизить стоимость; 2. за счет использования герметичной конструкции остатки табака не высыпаются и курительный набор не требует частой очистки; 3. высвобождение ароматных компонентов в табаке является более достаточным, они легко высвобождаются непрерывно, и вкус ближе ко вкусу традиционного табака, который легче воспринимается традиционными курящими; 4. благодаря конструктивному исполнению сигарет секционного типа секцию извлечения дыма используют повторно, и стоимость производства и изготовления значительно снижается.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

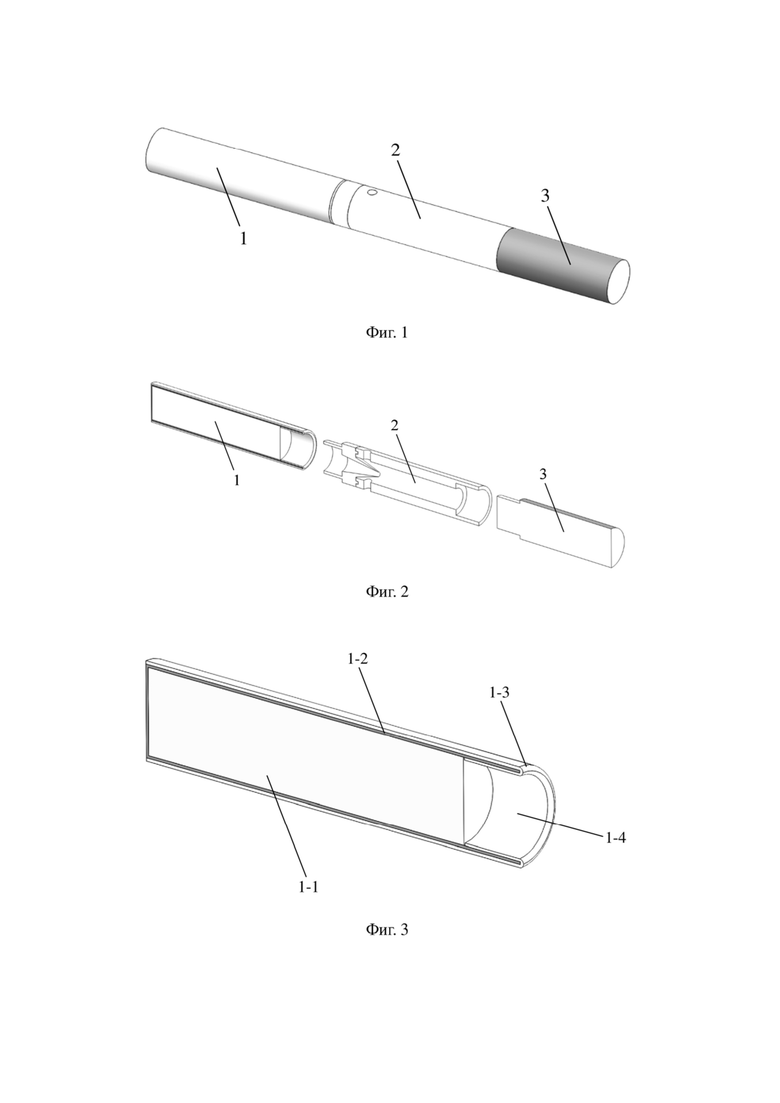

На фиг. 1 представлен схематический структурный вид сигареты с низким содержанием кислорода согласно настоящему изобретению, когда она объединена со стадией извлечения дыма.

На фиг. 2 представлен осевой вид поперечного сечения разобранной конструкции, которая должна быть собрана на фиг. 1.

На фиг. 1 и 2 предоставлено: 1 - табачная секция; 2 - секция извлечения дыма; 3 - секция фильтрующего наконечника.

На фиг. 3 представлен осевой вид поперечного сечения табачной секции.

На фиг. 3 представлено: 1-1 - табачная часть; 1-2 - бумага из алюминиевой фольги; 1-3 - сигаретная бумага; 1-4 - незаполненные секции.

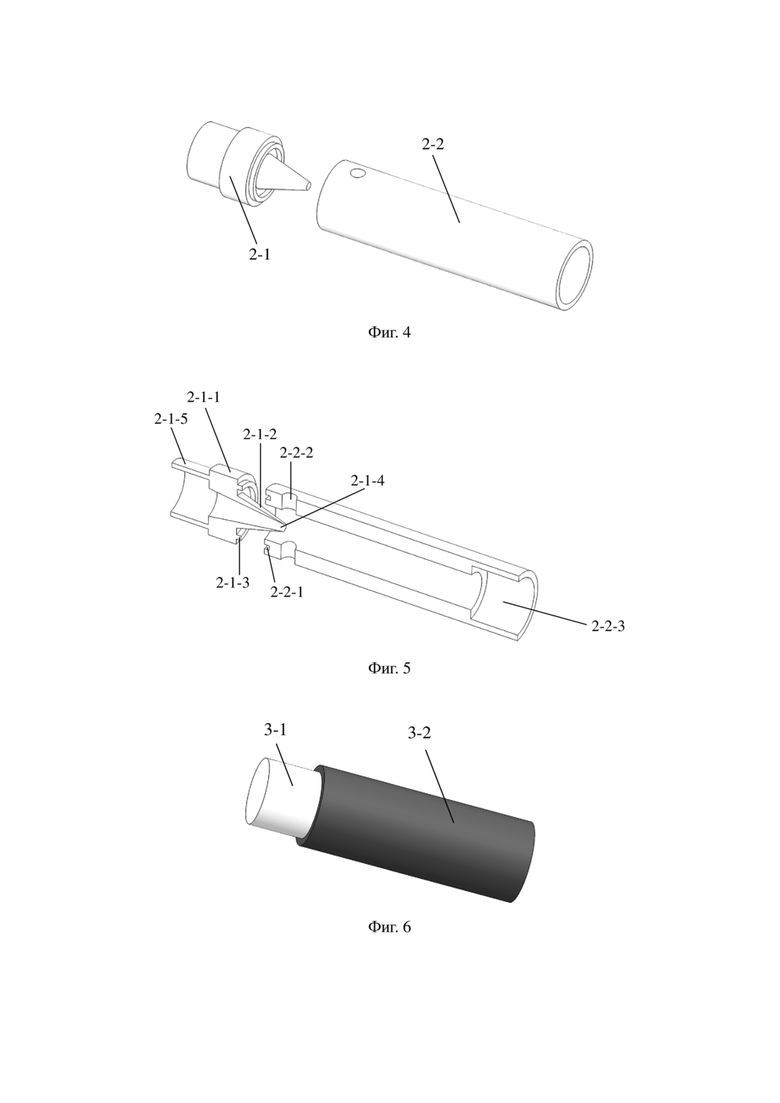

На фиг. 4 представлена схематическая схема разобранной конструкции, которая должна быть собрана из секции извлечения дыма.

На фиг. 5 представлен осевой вид поперечного сечения разобранной конструкции, которая должна быть собрана из секции извлечения дыма.

На фиг. 4 и 5 представлено: 2-1 - конус для извлечения дыма; 2-2 - трубка для передачи дыма; 2-1-1 - основание; 2-1-2 - конусный корпус; 2-1-3 - выступ; 2-1-4 - коническое отверстие; 2-1-5 - секция втулки; 2-2-1 - прорезь; 2-2-2 - сквозное отверстие; 2-2-3 - паз.

На фиг. 6 представлен схематический структурный вид секции фильтрующего наконечника.

На фиг. 6 представлено: 3-1 - открытая секция; 3-2 - ободковая бумага.

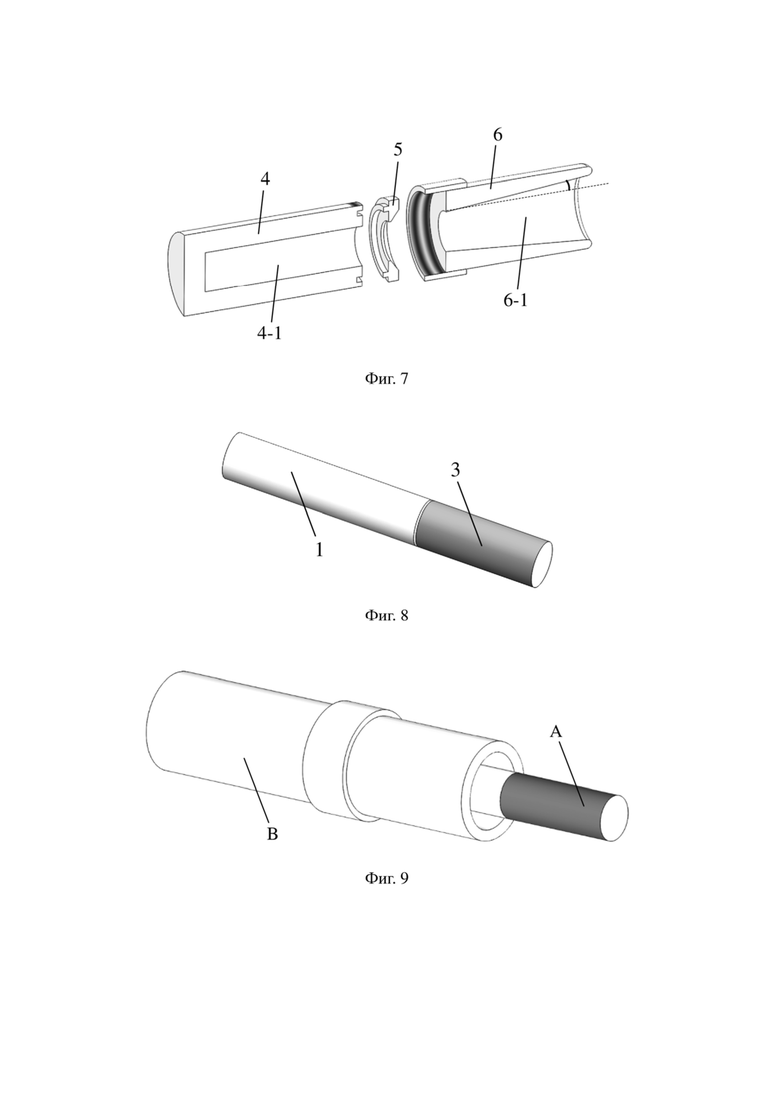

На фиг. 7 представлен осевой вид поперечного сечения разобранной конструкции, которая должна быть собрана в нагревательный курительный набор с низким содержанием кислорода.

На фиг. 7 представлено: 4 - нагревательная секция; 4-1 - полость для размещения сигареты; 5 - уплотнительное кольцо; 6 - колпачок; 6-1 - постепенно расширяемая внутренняя полость.

На фиг. 8 представлена схематическая схема нагревательной сигареты с низким содержанием кислорода (т.е. конструкция сигареты на заводе).

На фиг. 9 представлен схематический вид формы и конструкции вставки сигареты в нагревательный курительный набор при курении.

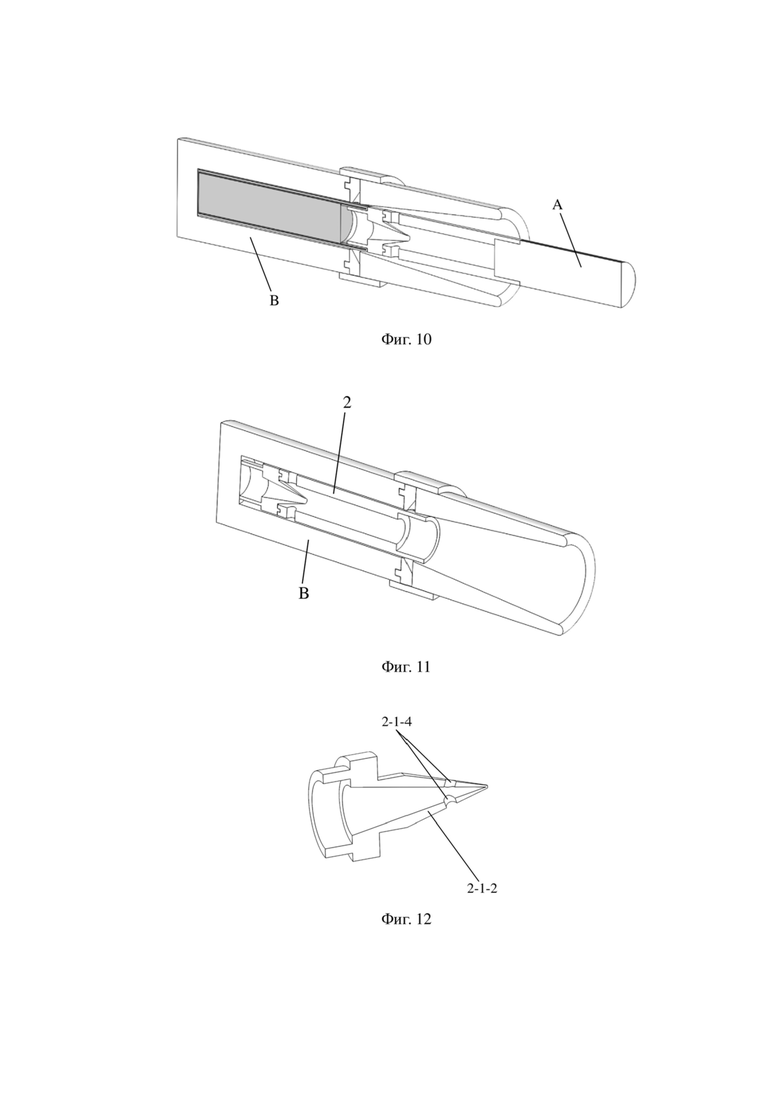

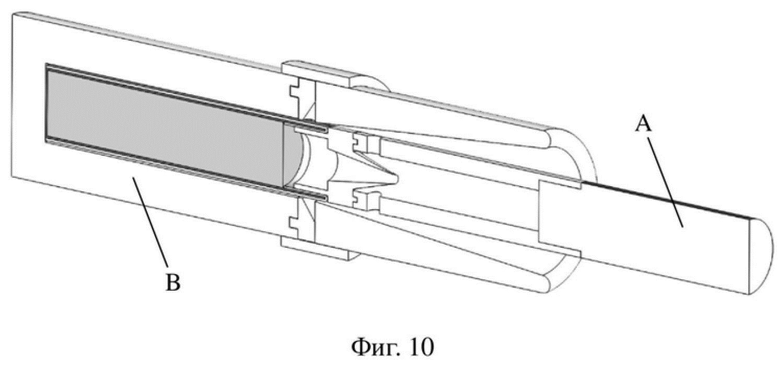

На фиг. 10 представлен вид поперечного сечения конструкции по фиг. 9.

На фиг. 11 представлен схематический вид курительного набора при его хранении.

На фиг. 9, 10 и 11 представлено: А - нагревательная сигарета с низким содержанием кислорода, В - нагревательный курительный набор, 2 - секция извлечения дыма.

На фиг. 12 представлен осевой вид поперечного сечения полого конуса для извлечения дыма (коническое отверстие открыто на боковой стенке конуса для извлечения дыма).

На фиг. 12 представлено: 2-1-2 - конусный корпус, 2-1-4 - коническое отверстие.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

В настоящем изобретении будут дополнительно описаны нагревательный курительный набор с низким содержанием кислорода, нагревательная сигарета с низким содержанием кислорода и блок нагревательной сигареты с низким содержанием кислорода, а также поочередно способы их использования вместе с прилагаемыми графическими материалами:

Пример 1

Нагревательный курительный набор с низким содержанием кислорода, как показано на фиг. 7, 4, 5, 11 и 12, содержит нагревательную секцию (4), причем полость для размещения сигареты (4-1) расположена в нагревательной секции (4), при этом нагревательный курительный набор с низким содержанием кислорода также содержит элемент (2) для извлечения дыма, который может быть выполнен отдельно от курительного набора, причем элемент (2) для извлечения дыма содержит полый конус (2-1) для извлечения дыма и трубку (2-2) для передачи дыма, которая неподвижно или разъемно насажена на периферии конусного корпуса (2-1-2) конуса (2-1) для извлечения дыма, причем на вершине конуса и/или боковой стенке полого конуса (2-1) для извлечения дыма предусмотрено коническое отверстие (2-1-4), по меньшей мере одно сквозное отверстие (2-2-2) предусмотрено на цилиндрической боковой стенке трубки (2-2) для передачи дыма, а осевое расстояние между сквозным отверстием (2-2-2) и нижней поверхностью конусного корпуса меньше, чем осевое расстояние между коническим отверстием (2-1-4) и нижней поверхностью конусного корпуса.

Нижний конец конуса (2-1) для извлечения дыма снабжен проходящей в осевом направлении секцией (2-1-5) втулки; конец трубки (2-2) для передачи дыма, удаленный от конусного корпуса, снабжен проходящей в осевом направлении секцией (2-2-3) расширения внутреннего диаметра (см. фиг. 5). Предпочтительно длина секции (2-1-5) втулки составляет 3-5 мм, а длина секции (2-2-3) расширения внутреннего диаметра равна длине секции (2-1-5) втулки.

Конус (2-1) для извлечения дыма и трубка (2-2) для передачи дыма герметично соединены через выступ (2-1-3) и прорезь (2-2-1), подвергнутые машинной обработке на концевых поверхностях оснований конуса для извлечения дыма и трубки для передачи дыма (см. фиг. 5).

Количество сквозных отверстий (2-2-2) на стенке трубки (2-2) для передачи дыма составляет 2-10, сквозные отверстия равномерно распределены по ее окружности, диаметр каждого сквозного отверстия составляет 0,5-2 мм, диаметр обратно пропорционален количеству сквозных отверстий, предпочтительно количество сквозных отверстий равно 2, а диаметр сквозного отверстия равен 0,8 мм.

В секции извлечения дыма соотношение между длиной конуса для извлечения дыма и длиной трубки для передачи дыма находится в диапазоне от 1:3 до 1:6, предпочтительно 1:4.

Нагревательные элементы расположены на нижней поверхности и/или на цилиндрической боковой стенке полости (4-1) для размещения сигареты.

Нагревательный курительный набор с низким содержанием кислорода также содержит колпачок (6), причем колпачок и нагревательная секция (4) непосредственно разъемно соединены друг с другом или разъемно соединены через уплотнительное кольцо (5), при этом колпачок (6) снабжен постепенно расширяемой внутренней полостью (6-1), которая имеет форму усеченного конуса, и конический угол при его вершине составляет не более 10 градусов, а конец колпачка (6) с меньшим внутренним диаметром непосредственно или опосредованно разъемно соединен с нагревательной секцией (4). Конфигурация конического угла при вершине, составляющего не более 10 градусов, предназначена для обеспечения того, чтобы воздух мог плавно поступать в трубку для передачи дыма через сквозное отверстие (2-2-2) на стенке трубки для реализации эффекта извлечения дыма. Нагревательная полость, уплотнительное кольцо и колпачок расположены соосно, а колпачок соединен с нагревательной полостью с помощью резьбы, застежки или магнитного притяжения; уплотнительное кольцо (5) встроено в нагревательную полость через паз, подвергнутый машинной обработке, на концевой поверхности нагревательной полости.

Форма элемента (2) для извлечения дыма подходит для размещения внутри полости (4-1) для размещения сигареты нагревательной секции (4) (см. фиг. 11).

Пример 2

Нагревательная сигарета с низким содержанием кислорода, как показано на фиг. 8, содержит табачную секцию (1) и секцию (3) фильтрующего наконечника, которые разъемно соединены друг с другом, при этом одна концевая поверхность и/или цилиндрическая боковая поверхность табачной секции (1) уплотнены воздухонепроницаемой фольгированной бумагой.

Конец табачной секции (1), который не уплотнен, имеет проходящую в осевом направлении незаполненную секцию (1-4) (см. фиг. 2, 3), а секция (3) фильтрующего наконечника имеет открытую секцию (3-1) (см. фиг. 6), которая не обернута ободковой бумагой (3-2); форма незаполненной секции и форма открытой секции подходят друг к другу таким образом, что, когда табачная секция (1) и фильтрующая секция (3) соединены вместе, открытая секция (3-1) вставлена в незаполненную секцию (1-4) (см. фиг. 3, 6, 8).

Предпочтительно табачная секция представляет собой основу из листов обычного табака или восстановленного табака.

Предпочтительно длина незаполненной секции (1-4) табачной секции составляет 3-5 мм, а длина открытой секции (3-1) секции фильтрующего наконечника равна длине незаполненной секции (1-4).

Пример 3

Блок нагревательной сигареты с низким содержанием кислорода, как показано на фиг. 9 и 10, содержит нагретый курительный набор (В) с низким содержанием кислорода и нагревательную сигарету (А) с низким содержанием кислорода.

Из фиг. 10 в сочетании с фиг. 3, 5 и 6 понятно, что форма незаполненной секции (1-4) табачной секции (1) также подходит для вставки в секцию (2-1-5) втулки конуса (2-1) для извлечения дыма, а форма открытой секции (3-1) секции (3) фильтрующего наконечника также подходит для вставки в секцию (2-2-3) расширения внутреннего диаметра трубки (2-2) для передачи дыма.

Пример 4

Способ курения с использованием вышеупомянутого блока нагревательной сигареты с низким содержанием кислорода включает следующие этапы: при курении разборка табачной секции (1) и секции (3) фильтрующего наконечника нагревательной сигареты с низким содержанием кислорода и, соответственно, сборка их в секцию (2-1-5) втулки и секцию (2-2-3) расширения внутреннего диаметра на обоих концах секции (2) извлечения дыма для образования сигареты секционного типа (см. фиг. 1 и 2); последующее снятие колпачка (6) нагревательного курительного набора с низким содержанием кислорода, вставка табачной секции (1) сигареты секционного типа в полость (4-1) для размещения сигареты нагревательной секции (4), повторное закрытие колпачка (6), запуск нагревательного элемента, расположенного на нижней поверхности и/или на цилиндрической боковой стенке полости (4-1) для размещения сигареты, для всасывания. См. фиг. 9 и 10 для конкретного состояния использования.

Следует дополнительно отметить, что сигарету и нагревательный курительный набор согласно настоящему изобретению размещают отдельно при выпуске с завода, при этом табачную секцию (1) и секцию (3) фильтрующего наконечника соответственно упаковывают, а затем соединяют и размещают вместе (см. фиг. 8), а нагревательный курительный набор и секцию (2) извлечения дыма соединяют вместе и могут использовать повторно (см. фиг. 11); при курении сначала табачную секцию (1) отделяют от секции (3) фильтрующего наконечника, табачную секцию (1), секцию (2) извлечения дыма и секцию (3) фильтрующего наконечника вставляют последовательно для образования выкуриваемой сигареты секционного типа, а затем эту выкуриваемую сигарету секционного типа вставляют в нагревательный курительный набор (см. фиг. 9 и 10); после курения табачную секцию (1) и секцию (3) фильтрующего наконечника выбрасывают, а нагревательный курительный набор и секцию (2) извлечения дыма могут использовать повторно. Конструкция нагревательного курительного набора с низким содержанием кислорода показана на фиг. 11 при хранении.

Во время курения (всасывания) воздух сначала поступает в пространство между колпачком 6 и сигаретой секционного типа, затем поступает внутрь трубки для передачи дыма через сквозное отверстие (2-2-2) на стенке трубки для передачи дыма и распыляется на поверхность конуса для извлечения дыма. Благодаря эффекту Вентури и эффекту Коанда в положении конического отверстия (2-1-4) образуется отрицательное давление; при нагреве табачной секции может устанавливаться положительное давление в табачной секции; наличие разницы давления между положительным давлением и отрицательным давлением может приводить к возникновению потока дыма таким образом, что дым выходит из конического отверстия (2-1-4) и поступает в ротовую полость через трубку для передачи дыма и наконечник фильтра. Трубка для передачи дыма выполняет двойную функцию извлечения дыма и охлаждения дыма. Сопротивление дымообразованию в сигарете может быть отрегулировано путем изменения диаметра и положения сквозного отверстия (2-2-2) на трубке для передачи дыма.

Группа изобретений относится к нагревательному курительному набору с низким содержанием кислорода, нагревательной сигарете, блоку нагревательной сигареты и способу курения такой сигареты. Нагревательный курительный набор с низким содержанием кислорода содержит нагревательную секцию с образованной в ней полостью для размещения сигареты и элемент для извлечения дыма, который выполнен отдельно от нагревательного курительного набора с низким содержанием кислорода. Элемент для извлечения дыма содержит полый конус для извлечения дыма и трубку для передачи дыма, которая неподвижно или разъемно насажена на периферии конусного корпуса конуса для извлечения дыма. На вершине конуса и/или боковой стенке конусного корпуса предусмотрено коническое отверстие, по меньшей мере одно сквозное отверстие предусмотрено на цилиндрической боковой стенке трубки для передачи дыма, и осевое расстояние от указанного по меньшей мере одного сквозного отверстия до нижней поверхности конусного корпуса меньше, чем расстояние от конического отверстия до нижней поверхности конусного корпуса. За счет использования эффекта Вентури и эффекта Коанды для извлечения дыма содержание кислорода может быть снижено, таким образом, температура нагрева может быть значительно увеличена, что приводит к использованию как восстановленного табака, так и обычных сигаретных формул. За счет использования герметичной конструкции остатки табака не высыпаются и курительный набор не требует частой очистки. 4 н. и 5 з.п. ф-лы, 12 ил.

1. Нагревательный курительный набор с низким содержанием кислорода, содержащий нагревательную секцию (4) с образованной в ней полостью (4-1) для размещения сигареты, отличающийся тем, что указанный нагревательный курительный набор с низким содержанием кислорода дополнительно содержит элемент (2) для извлечения дыма, который выполнен отдельно от нагревательного курительного набора с низким содержанием кислорода, указанный элемент (2) для извлечения дыма содержит полый конус (2-1) для извлечения дыма и трубку (2-2) для передачи дыма, которая неподвижно или разъемно насажена на периферии конусного корпуса (2-1-2) конуса (2-1) для извлечения дыма, на вершине конуса и/или боковой стенке конусного корпуса (2-1-2) предусмотрено коническое отверстие (2-1-4), по меньшей мере одно сквозное отверстие (2-2-2) предусмотрено на цилиндрической боковой стенке трубки (2-2) для передачи дыма, и осевое расстояние от указанного по меньшей мере одного сквозного отверстия до нижней поверхности конусного корпуса (2-1-2) меньше, чем расстояние от конического отверстия (2-1-4) до нижней поверхности конусного корпуса (2-1-2).

2. Нагревательный курительный набор по п. 1, отличающийся тем, что секция (2-1-5) втулки, проходящая в осевом направлении, предусмотрена на нижнем конце указанного конусного корпуса конуса (2-1) для извлечения дыма; один конец трубки (2-2) для передачи дыма, удаленный от указанного конусного корпуса, снабжен секцией (2-2-3) расширения внутреннего диаметра, которая проходит в осевом направлении.

3. Нагревательный курительный набор по п. 1, отличающийся тем, что нагревательные элементы предусмотрены на дне и/или на цилиндрической боковой стенке указанной полости (4-1) для размещения сигареты.

4. Нагревательный курительный набор по п. 1, отличающийся тем, что дополнительно содержит колпачок (6), который непосредственно и разъемно соединен с нагревательной секцией (4) или разъемно соединен с нагревательной секцией через уплотнительное кольцо (5), при этом указанный колпачок (6) имеет постепенно расширяющуюся внутреннюю камеру (6-1), имеющую форму усеченного конуса, и угол при вершине конуса составляет не более 10 градусов, а один конец указанного колпачка (6), имеющий меньший внутренний диаметр, разъемно соединен с нагревательной секцией (4) либо непосредственно, либо опосредованно.

5. Нагревательный курительный набор по п. 1, отличающийся тем, что форма указанного элемента (2) для извлечения дыма подходит для внутренней части полости (4-1) для размещения сигареты, в которой размещен элемент для извлечения дыма.

6. Нагревательная сигарета с низким содержанием кислорода, отличающаяся тем, что указанная нагревательная сигарета с низким содержанием кислорода содержит табачную секцию (1) и секцию (3) фильтрующего наконечника, которые разъемно соединены друг с другом, при этом одна концевая поверхность и/или цилиндрическая боковая поверхность табачной секции (1) уплотнены воздухонепроницаемой фольгированной бумагой; при этом один конец табачной секции (1), который не уплотнен, имеет проходящую в осевом направлении незаполненную секцию (1-4), указанная секция (3) фильтрующего наконечника имеет открытую секцию (3-1), которая не обернута ободковой бумагой (3-2), форма указанной незаполненной секции и форма открытой секции подходят друг к другу таким образом, что указанная открытая секция (3-1) вставлена в незаполненную секцию (1-4), когда табачная секция (1) и секция (3) фильтрующего наконечника соединены вместе.

7. Блок нагревательной сигареты с низким содержанием кислорода, содержащий нагревательный курительный набор (В) с низким содержанием кислорода по любому из пп. 1-5 и нагревательную сигарету (А) с низким содержанием кислорода по п. 6.

8. Блок по п. 7, отличающийся тем, что форма указанной незаполненной секции (1-1) указанной табачной секции (1) также подходит для вставки в секцию (2-1-5) втулки указанного конуса (2-1) для извлечения дыма, а форма указанной открытой секции (3-1) указанной секции (3) фильтрующего наконечника также подходит для вставки в указанную секцию (2-2-3) расширения внутреннего диаметра указанной трубки (2-2) для передачи дыма.

9. Способ курения нагревательной сигареты с низким содержанием кислорода, отличающийся тем, что используют блок нагревательной сигареты с низким содержанием кислорода по п. 7, включающий при курении разборку табачной секции (1) и секции (3) фильтрующего наконечника нагревательной сигареты с низким содержанием кислорода и сборку указанной табачной секции и секции фильтрующего наконечника, соответственно, в секцию (2-1-5) втулки и секцию (2-2-3) расширения внутреннего диаметра на обоих концах элемента (2) для извлечения дыма с образованием сигареты секционного типа; последующее снятие колпачка (6) нагревательного курительного набора с низким содержанием кислорода, вставку указанной табачной секции (1) сигареты секционного типа в полость (4-1) для размещения сигареты нагревательной секции (4), повторное закрытие колпачка (6), запуск нагревательных элементов, расположенных на нижней поверхности и/или на цилиндрической боковой стенке полости (4-1) для размещения сигареты, для всасывания.
