ГОЛОВКА ЭЛЕКТРИЧЕСКОЙ ЗУБНОЙ ЩЕТКИ Российский патент 2025 года по МПК A61C17/34

Область техники

Настоящее изобретение относится к технической области зубных щеток, в частности к головке электрической зубной щетки.

Предпосылки создания изобретения

Электрическая зубная щетка, изобретенная Филиппом-Гуем Вугом, представляет собой зубную щетку, которая использует быстрое вращение или вибрацию сердечника электромотора для создания высокочастотных вибраций головки щетки, мгновенно разбивающих зубную пасту в мелкую пену для глубокой очистки между зубами. В то же время вибрация щетинок может способствовать циркуляции крови в полости рта и оказывать массажное воздействие на ткани десен.

Существующие электрические зубные щетки обычно содержат ручку электрической зубной щетки и головку электрической зубной щетки, которые используются в комбинации. Как показано на фиг. 1, головка электрической зубной щетки содержит стержень 100 щетки, качающийся рычаг 200 и блок 300 с пучками со щетинками 310. Стержень 100 щетки снабжен полостью 110 корпуса на своем переднем конце, и полость корпуса оснащена центральным валом 140. Блок 300 с пучками установлен в полости 110 корпуса и снабжен сопряженным отверстием 330, которое взаимодействует с центральным валом 140 для колебания влево и вправо. В то же время между блоком 300 с пучками и полостью 110 корпуса предусмотрена заклепка 500 для предотвращения отсоединения блока с пучками; стержень 100 щетки также имеет монтажную камеру 120, проходящую от заднего конца к переднему и сообщающуюся с полостью 110 корпуса. Качающийся рычаг 200 установлен в монтажной камере 120 и соединен с блоком 300 с пучками через приводной вал 220. Таким образом, качающийся рычаг 200 может перемещаться под действием приводного устройства в ручке электрической зубной щетки и приводить блок 300 с пучками в колебательное движение влево и вправо вдоль центрального вала. Однако блок 300 с пучками существующей головки электрической зубной щетки может колебаться только влево и вправо из-за ограничения заклепки 500. В то же время стабильность вращения блока с пучками, ограниченная заклепкой и центральным валом, является плохой, что приводит к плохому эффекту очистки. Как правило, она способна очистить только поверхность зубов и с трудом удаляет инородные предметы между зубами. Кроме того, заклепка головки существующей электрической зубной щетки является непосредственно открытой снаружи, без какой-либо крышки. Когда заклепка ослабнет, она может выпасть в ротовую полость пользователя и даже привести к проглатыванию заклепки в желудок, что представляет опасность. Существуют возможности для усовершенствования.

Сущность изобретения

Целью настоящего изобретения является устранение недостатков существующей технологии и обеспечение головки электрической зубной щетки с простой и рациональной конструкцией. Благодаря взаимодействию направляющих выступов и направляющих канавок блок с пучками может перемещаться вверх и вниз, при этом совершая колебания влево и вправо. Во время процесса очистки колебания блока с пучками влево и вправо могут обеспечить очистку в направлении вверх и вниз, и в то же время движение блока с пучками вверх и вниз может оказывать мягкое вертикальное воздействие на поверхность зуба, позволяя щетинкам лучше проникать в промежутки между зубами и двигаться внутрь и наружу вдоль промежутков, чтобы выталкивать остатки в промежутках, тем самым улучшая чистящий эффект головки зубной щетки. В то же время блок с пучками может легко быть вставлен в полость корпуса стержня щетки через монтажный паз, а направляющие выступы могут быть защелкнуты в соответствующих направляющих канавках. Кроме того, благодаря определению положения монтажного паза в полости корпуса и ограничению угла колебания за счет взаимодействия приводного вала и паза для обеспечения колебания, обеспечивается перемещение направляющих выступов в направляющих канавках, что гарантирует надежность и стабильность перемещения блока с пучками.

Для достижения вышеуказанных целей настоящее изобретение предусматривает головку электрической зубной щетки для применения с ручкой электрической зубной щетки, содержащую стержень щетки, качающийся рычаг и блок с пучками со щетинками; при этом стержень щетки имеет первую центральную ось, стержень щетки снабжен полостью корпуса на верхней поверхности его передней концевой части, и при этом стержень щетки снабжен монтажной камерой, проходящей от задней концевой части к передней и сообщающейся с полостью корпуса вдоль первой центральной оси; при этом блок с пучками подвижно и ограниченно установлен в полости корпуса стержня щетки, причем блок с пучками имеет вторую центральную ось и центрирован путем выравнивания второй центральной оси параллельно или коллинеарно с первой центральной осью; при этом качающийся рычаг установлен в монтажной камере стержня щетки и соединен с блоком с пучками связанным образом;

при этом стержень щетки снабжен вертикально проходящим вращающимся валом в середине нижней части полости корпуса, и при этом нижняя часть блока с пучками соответственно снабжена отверстием для обеспечения вращения, которое взаимодействует с вращающимся валом для обеспечения вращения вокруг оси;

при этом блок с пучками имеет по меньшей мере один направляющий выступ на боковых стенках по обе стороны от второй центральной оси, отверстие полости корпуса снабжено монтажным пазом, соответствующим направляющему выступу после отклонения блока с пучками по меньшей мере на первый угол от первой центральной оси, и внутренняя стенка полости корпуса также снабжена направляющей канавкой, соответствующей монтажному пазу и сообщающейся с ним, для скольжения внутрь него направляющего выступа, чтобы направлять блок с пучками для перемещения вверх, вниз, влево и вправо, причем направляющие канавки по обе стороны от первой центральной оси в полости корпуса расположены так, чтобы проходить в противоположных направлениях;

задняя концевая часть блока с пучками снабжена пазом для обеспечения колебания, передняя концевая часть качающегося рычага снабжена приводным валом, проходящим в паз для обеспечения колебания, и приводной вал приводит блок с пучками в колебательное движение влево и вправо посредством контакта с противоположными внутренними стенками паза для обеспечения колебания, а максимальный угол отклонения качающегося рычага, приводящего блок с пучками в колебательное движение на одной стороне, меньше, чем первый угол.

Дополнительно предусмотрено, что амплитуда перемещения блока с пучками вверх и вниз по направляющей канавке составляет 0,1 мм - 2 мм.

Дополнительно предусмотрено, что нижняя стенка монтажной камеры снабжена ограничительным ребром, верхняя часть ограничительного ребра находится на расстоянии от верхней стенки монтажной камеры с образованием сквозного канала;

передняя концевая часть качающегося рычага упирается в ограничительное ребро и снабжена позиционирующим шарниром в соответствующем положении упора, а ограничительное ребро соответственно снабжено позиционирующим отверстием, которое взаимодействует с позиционирующим шарниром, чтобы позволять качающемуся рычагу совершать колебания влево и вправо вокруг оси;

приводной вал качающегося рычага расположен соответственно сквозному каналу и соединен с блоком с пучками через сквозной канал.

Дополнительно предусмотрено, что качающийся рычаг симметрично снабжен упругими компонентами возврата на обеих сторонах его передней концевой части, и упругие компоненты возврата на обеих сторонах всегда имеют тенденцию поворачиваться к центру для достижения перемещения к центру.

Дополнительно предусмотрено, что упругие компоненты возврата на обеих сторонах качающегося рычага являются частью неразъемной балансировочной пружины, причем балансировочная пружина содержит пружинные секции на обеих сторонах и соединительную часть, соединяющую две пружинные секции.

Дополнительно предусмотрено, что качающийся рычаг снабжен на обеих сторонах своей передней концевой части выемками для встраивания пружинных секций и углублениями, проходящими от переднего конца качающегося рычага к заднему, чтобы направлять обе стороны выемок для встраивания соединительной части.

Дополнительно предусмотрено, что передняя торцевая поверхность качающегося рычага снабжена пазом, предотвращающим вращение, а хвостовая часть приводного вала имеет ступеньку;

ступенька приспособлена прижиматься к соединительной части балансировочной пружины, когда приводной вал неподвижно вставлен в паз, предотвращающий вращение, качающегося рычага.

Дополнительно предусмотрено, что качающийся рычаг соответственно снабжен выпускным отверстием, соединенным с задним концом паза, предотвращающего вращение, и при этом ось протяжения выпускного отверстия параллельна или перпендикулярна оси протяжения паза, предотвращающего вращение.

Дополнительно предусмотрено, что обе стороны выемки снабжены позиционирующими штырями, которые взаимодействуют с внутренними отверстиями пружинных секций.

Дополнительно предусмотрено, что упругие компоненты возврата на обеих сторонах неподвижно соединены с балансировочными элементами, а противоположные боковые стенки монтажной камеры соответственно снабжены направляющими крепежными канавками для встраивания балансировочных элементов.

Дополнительно предусмотрено, что направляющая крепежная канавка снабжена ребром балансировочного элемента, соответствующим передней стенке паза, причем ребро балансировочного элемента и передний конец направляющей крепежной канавки взаимодействуют с образованием ограничительной области размещения для ограничения размещения балансировочного элемента, при этом поверхность передней стенки ребра балансировочного элемента расположена по касательной к внешней поверхности балансировочного элемента, а поверхность его задней стенки представляет собой наклонную или изогнутую конструкцию для направления балансировочного элемента для скольжения внутрь.

Дополнительно предусмотрено, что передняя концевая часть приводного вала снабжена изогнутым сегментом, расположенным в пазу для обеспечения колебания, и блок с пучками приводится в колебательное движение влево и вправо посредством контакта изогнутого сегмента с соответствующими противоположными внутренними стенками паза для обеспечения колебания.

Дополнительно предусмотрено, что она также содержит фиксирующую втулку, причем фиксирующая втулка неподвижно установлена внутри задней концевой части монтажной камеры для блокирования качающегося рычага на месте внутри монтажной камеры.

Дополнительно предусмотрено, что форма поперечного сечения направляющего выступа является круглой, эллиптической, треугольной или трапециевидной.

Дополнительно предусмотрено, что направляющая канавка имеет спиралевидную, наклонную или дугообразную форму.

Также предусмотрено, что направляющий выступ неразъемно соединен с блоком с пучками, или направляющий выступ является отдельным компонентом, установленным на блоке с пучками.

По сравнению с существующей технологией, настоящее изобретение имеет простую и рациональную конструкцию и обладает следующими преимуществами:

1. Благодаря взаимодействию направляющих выступов и направляющих канавок блок с пучками может перемещаться вверх и вниз в вертикальном направлении, одновременно осуществляя колебания влево и вправо в горизонтальном направлении. Во время процесса очистки колебания блока с пучками влево и вправо могут обеспечить очистку в направлении вверх и вниз, и в то же время движение блока с пучками вверх и вниз может оказывать мягкое вертикальное воздействие на поверхность зуба, позволяя щетинкам лучше проникать в промежутки между зубами и двигаться внутрь и наружу вдоль промежутков, чтобы выталкивать остатки в промежутках, тем самым улучшая чистящий эффект головки зубной щетки.

2. Блок с пучками может легко быть вставлен в полость корпуса стержня щетки через монтажный паз, а направляющие выступы могут быть защелкнуты в соответствующие направляющие канавки.

3. Благодаря определению положения монтажного паза в полости корпуса и ограничению угла колебания за счет взаимодействия приводного вала и паза для обеспечения колебания, обеспечивается перемещение направляющих выступов в направляющих канавках, что гарантирует надежность и стабильность перемещения блока с пучками.

4. Симметрично расположенные на обеих сторонах качающегося рычага упругие компоненты возврата не только оказывают амортизирующее действие для снижения шума во время работы, но и позволяют качающемуся рычагу автоматически центрироваться, гарантируя, что оси протяжения блока с пучками и стержня щетки всегда находятся на одной или параллельных линиях, сохраняя общую эстетику и согласованность головки электрической зубной щетки.

Краткое описание графических материалов

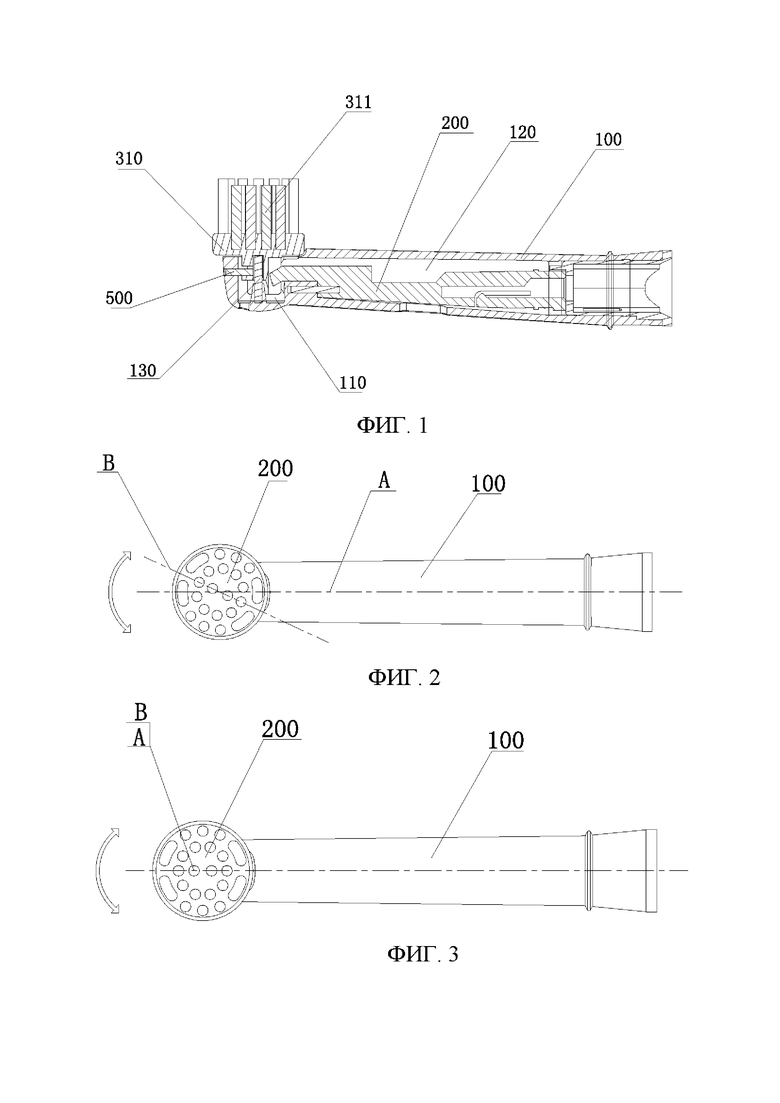

На фиг. 1 представлен схематический вид в осевом сечении головки существующей электрической зубной щетки;

на фиг. 2 представлен схематический вид головки существующей электрической зубной щетки в нецентрированном состоянии;

на фиг. 3 представлен схематический вид головки электрической зубной щетки согласно настоящему изобретению в отцентрированном состоянии;

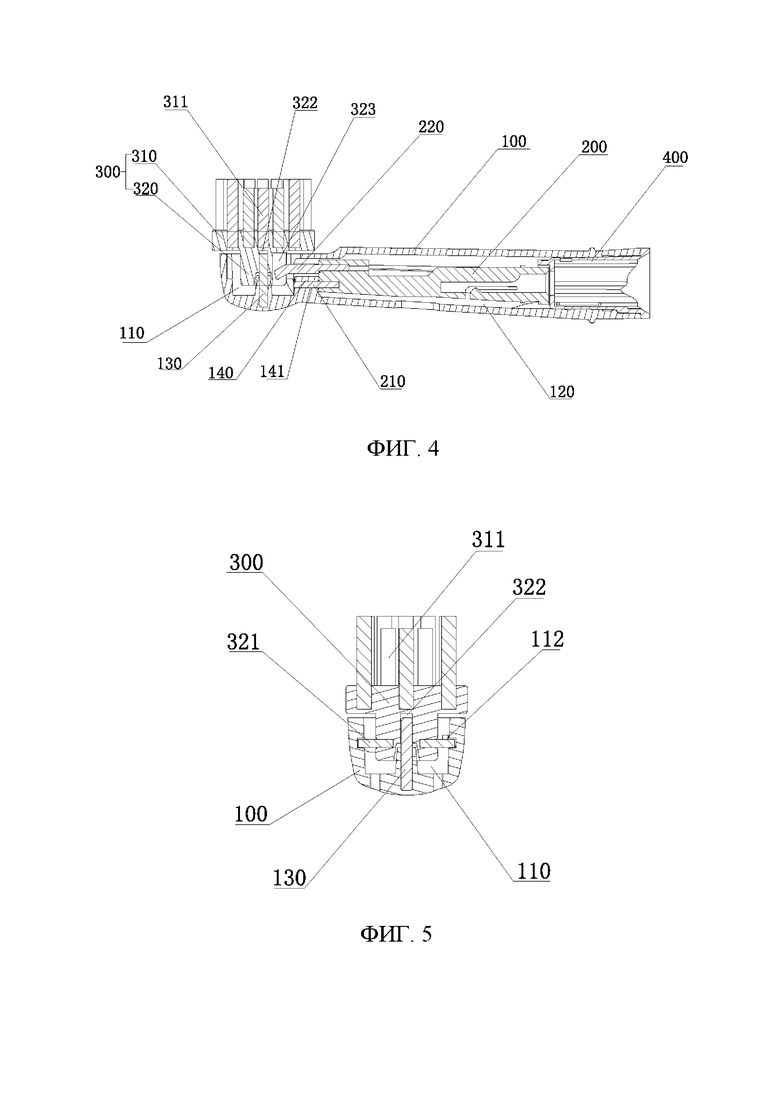

на фиг. 4 представлен схематический вид в осевом сечении головки электрической зубной щетки согласно настоящему изобретению;

на фиг. 5 представлен схематический вид в сечении блока с пучками, соответствующего головке электрической зубной щетки согласно настоящему изобретению;

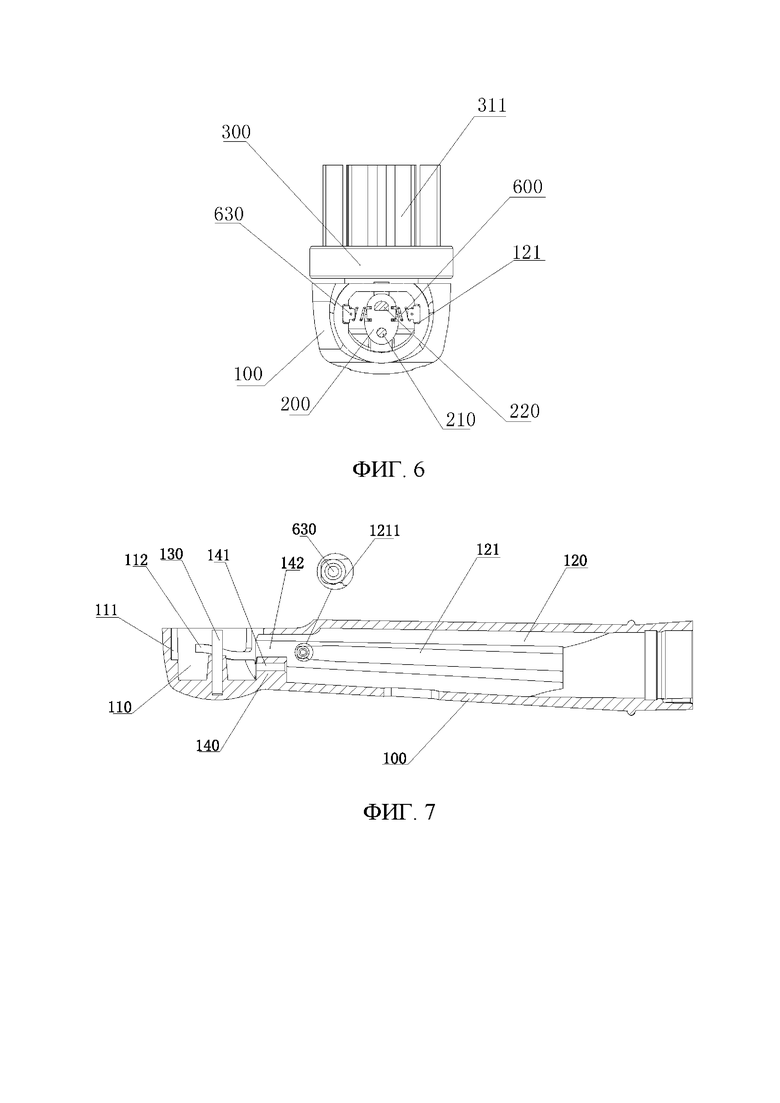

на фиг. 6 представлен схематический вид в сечении сбрасываемого упругого компонента, соответствующего головке электрической зубной щетки согласно настоящему изобретению;

на фиг. 7 представлен схематический вид в осевом сечении стержня щетки согласно настоящему изобретению;

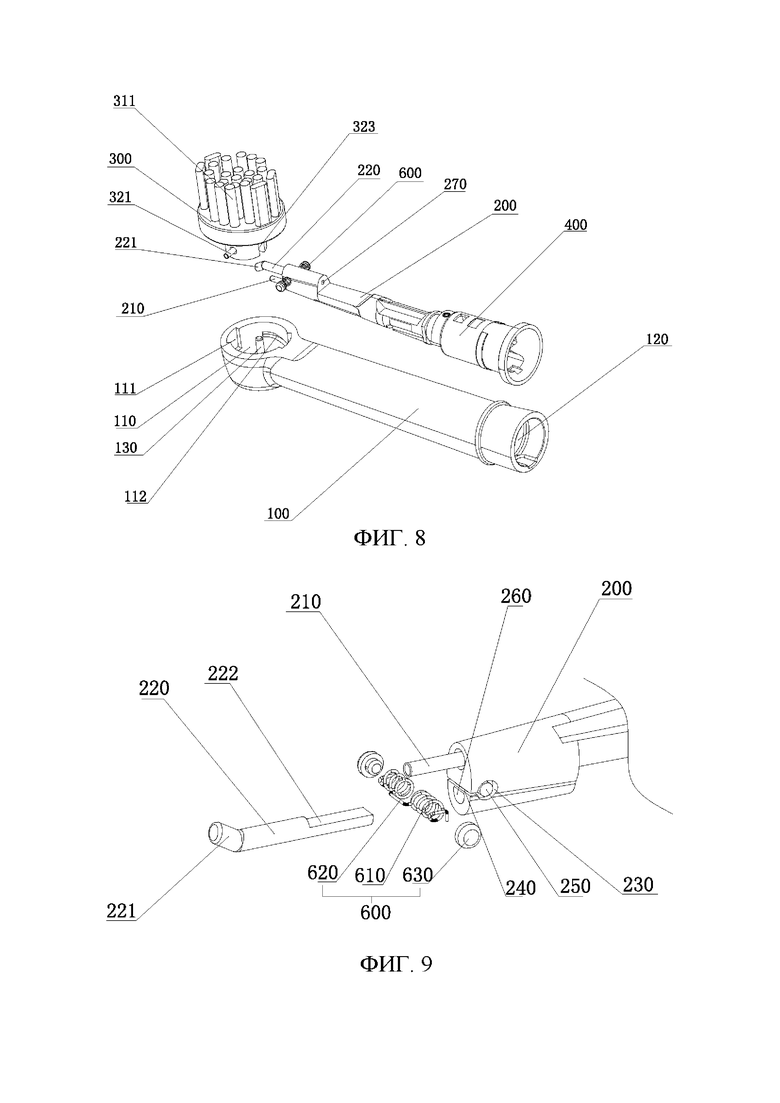

на фиг. 8 представлен схематический вид разделенной конструкции головки электрической зубной щетки согласно настоящему изобретению;

на фиг. 9 представлен дополнительный разделенный схематический вид передней концевой части качающегося рычага по фиг. 8;

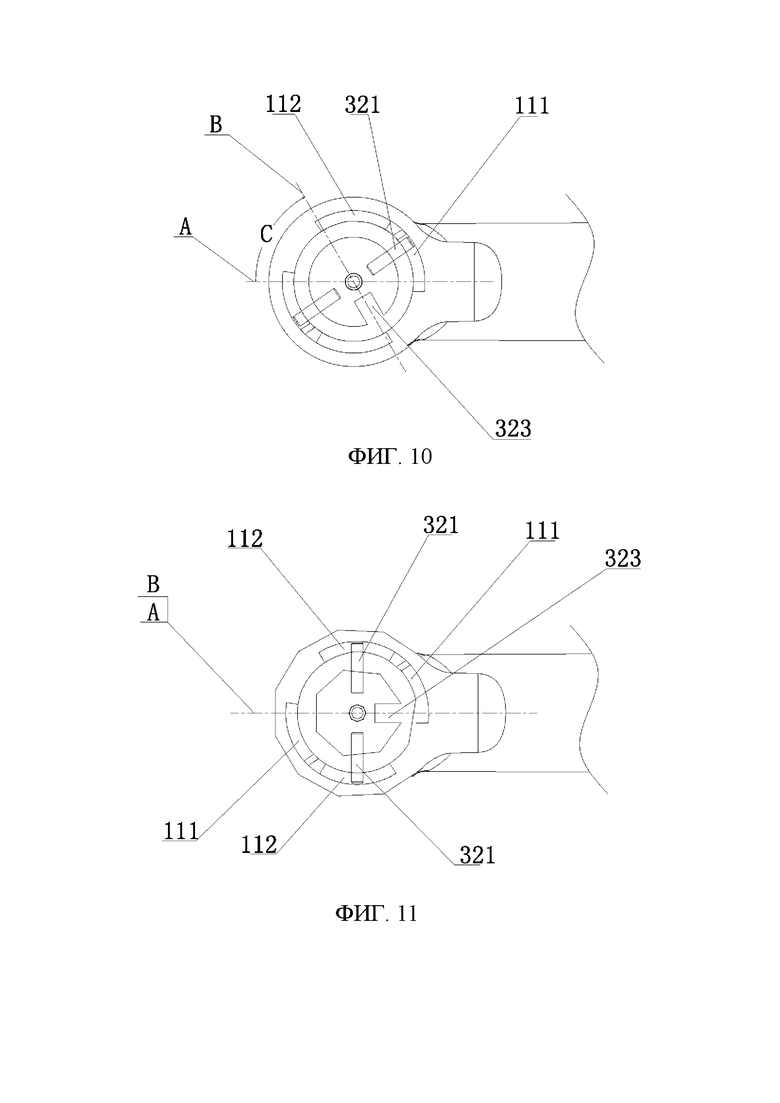

на фиг. 10 представлен схематический вид в плане блока с пучками во время установки;

на фиг. 11 представлен схематический вид в плане после установки блока с пучками на место;

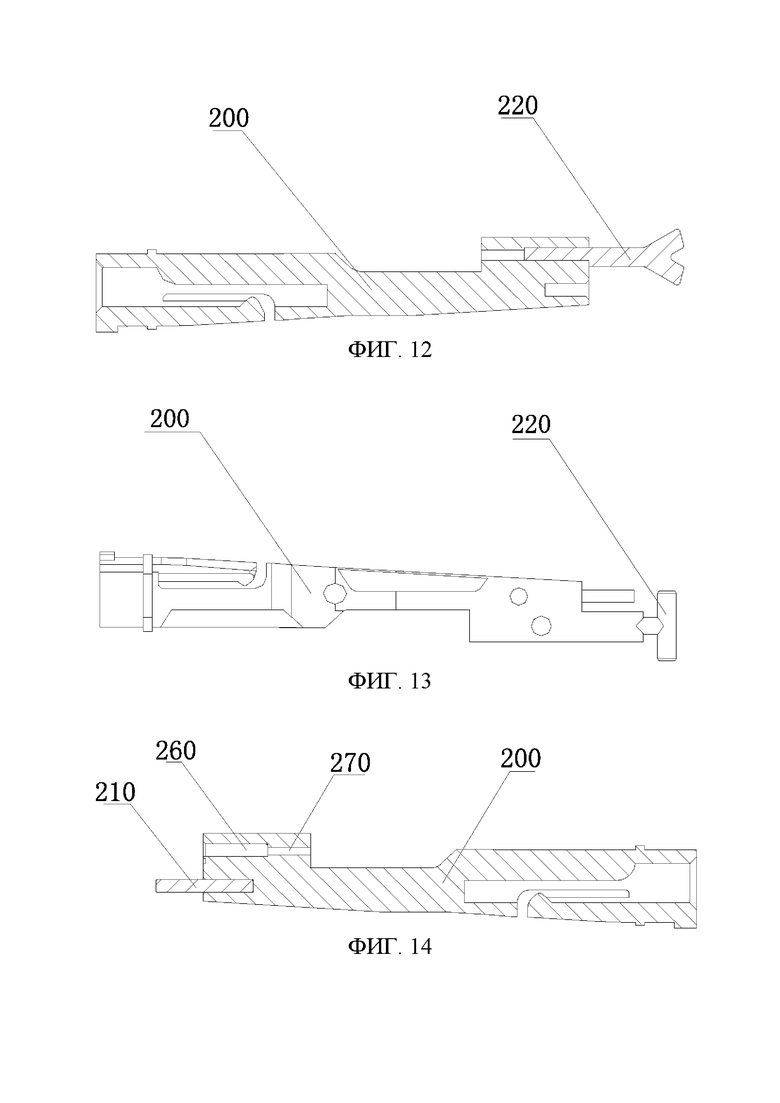

на фиг. 12 показан схематический вид конструкции конкретного варианта реализации приводного вала, соответствующего первому качающемуся рычагу;

на фиг. 13 показан схематический вид конструкции конкретного варианта реализации приводного вала, соответствующего второму качающемуся рычагу;

на фиг. 14 показан схематический вид конструкции конкретного варианта реализации паза, предотвращающего вращение, соответствующего первому качающемуся рычагу;

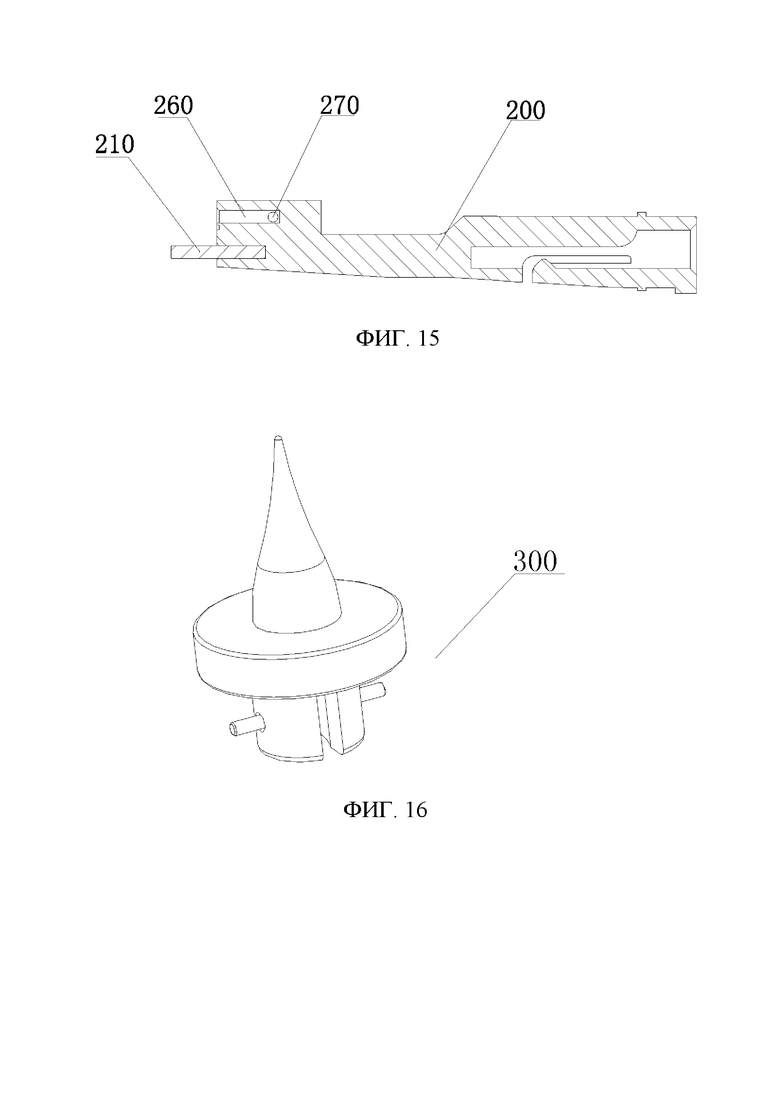

на фиг. 15 показан схематический вид конструкции конкретного варианта реализации паза, предотвращающего вращение, соответствующего второму качающемуся рычагу;

на фиг. 16 показан схематический вид другой конструкции конкретного варианта реализации блока с пучками.

Список номеров ссылок:

100, стержень щетки; 110, полость корпуса; 111, монтажный паз; 112, направляющая канавка; 120, монтажная камера; 121, направляющая крепежная канавка; 1211, ребро балансировочного элемента; 130, вращающийся вал; 140, ограничительное ребро; 141, позиционирующее отверстие; 142, сквозной канал; 200, качающийся рычаг; 210, позиционирующий шарнир; 220, приводной вал; 221, изогнутый сегмент; 222, ступенька; 230, выемка; 240, углубление; 250, позиционный штырь; 260, паз, предотвращающий вращение; 270, выпускное отверстие; 300, блок с пучками; 310, торцевая опора; 311, щетинки; 320, вращающееся основание; 321, направляющий выступ; 322, отверстие для обеспечения вращения; 323, паз для обеспечения колебания; 400, фиксирующая втулка; 500, заклепка; 600, балансировочная пружина; 610, пружинная секция; 620, соединительная часть; 630, балансировочный элемент; A, первая центральная ось; B, вторая центральная ось; C, первый угол.

Подробное описание вариантов осуществления

Ниже приводится подробное описание конкретного варианта осуществления настоящего изобретения в сочетании с сопроводительными графическими материалами, однако следует понимать, что объем защиты настоящего изобретения не ограничен этим конкретным вариантом осуществления.

Головка электрической зубной щетки согласно настоящему изобретению, как показано на фиг. 4-8, применяется вместе с ручкой электрической зубной щетки, которая обеспечивает необходимую мощность для работы головки электрической зубной щетки; головка электрической зубной щетки содержит стержень 100 щетки, качающийся рычаг 200, фиксирующую втулку 400 и блок 300 с пучками со щетинками 311. Блок 300 с пучками соответствующим образом установлен на передней концевой части стержня 100 щетки, качающийся рычаг 200 установлен внутри стержня 100 щетки, и передняя концевая часть качающегося рычага 200 соединена с блоком 300 с пучками, и при этом фиксирующая втулка 400 неподвижно установлена внутри стержня 100 щетки, чтобы фиксировать качающийся рычаг 200 на месте внутри стержня 100 щетки, чтобы предотвращать его отсоединение; таким образом, когда головка электрической зубной щетки применяется в сочетании с ручкой электрической зубной щетки, качающийся рычаг 200 может перемещаться под действием приводного устройства в ручке электрической зубной щетки, чтобы приводить блок 300 с пучками в колебательное движение влево и вправо для достижения автоматического эффекта очистки вверх и вниз.

В этом варианте осуществления, как показано на фиг. 8, блок 300 с пучками содержит торцевую опору 310 с щетинками 311 и вращающееся основание 320, неподвижно соединенное с нижней поверхностью торцевой опоры 310; блок 300 с пучками имеет вторую центральную ось B, а вращающееся основание 320 снабжено противоположно расположенными направляющими выступами 321 на боковых стенках, соответствующих второй центральной оси B. Направляющие выступы 321 на обеих сторонах могут быть неразъемно соединенными частями вращающегося основания 320 или отдельными компонентами, установленными на вращающемся основании 320 позже. В то же время форма поперечного сечения направляющих выступов 321 может быть круглой, эллиптической, треугольной или трапециевидной и т.д.; вращающееся основание 320 снабжено отверстием 322 для обеспечения вращения определенной глубины в середине его нижней части, и при этом вращающееся основание 320 снабжено пазом 323 для обеспечения колебания на его задней торцевой поверхности для обеспечения связи с качающимся рычагом 200.

В этом варианте осуществления, как показано на фиг. 4 и 8, качающийся рычаг 200 снабжен приводным валом 220, проходящим вперед в его передней концевой части, а передняя концевая часть приводного вала 220 снабжена изогнутым сегментом 221, расположенным с изгибом. Изогнутый сегмент 221 проходит в паз 323 для обеспечения колебания вращающегося основания 320, и качающийся рычаг 200 колеблется под действием приводного устройства в ручке электрической зубной щетки с приведением в движение изогнутого сегмента 221 приводного вала 220 для воздействия на противоположные внутренние стенки паза 323 для обеспечения колебания, чтобы вызывать колебание блока 300 с пучками влево и вправо. Контролируя степень изгиба изогнутого сегмента 221 приводного вала 220, можно регулировать амплитуду колебаний блока 300 с пучками; конкретная конструкция приводного вала 220 (изогнутый сегмент 221) согласно настоящей заявке на патент, которая может быть 7-образной, Y-образной, Т-образной и иметь другие формы, которые могут приводить блок с пучками в колебательное движение влево и вправо, показана на фиг. 8, 12 и 13.

В этом варианте осуществления, как показано на фиг. 4, 5, 7, 8, 10 и 11, стержень 100 щетки имеет первую центральную ось A, расположенную вдоль корпуса стержня, и стержень 100 щетки снабжен полостью 110 корпуса в его передней концевой части для размещения вращающегося основания 320 блока 300 с пучками. Нижняя часть полости корпуса соответственно снабжена проходящим вертикально вращающимся валом 130 для вставки в отверстие 322 для обеспечения вращения вращающегося основания 320. Вращающийся вал 130 и отверстие 322 для обеспечения вращения взаимодействуют с обеспечением вращения блока 300 с пучками в фиксированной точке. В то же время полость 110 корпуса снабжена монтажным пазом 111 в своем отверстии, соответствующем направляющим выступам 321, который направляет вращающееся основание 320 и его направляющие выступы 321 для вставки в полость 110 корпуса сверху вниз. В то же время внутренняя стенка полости 110 корпуса также снабжена направляющей канавкой 112, соответствующей монтажному пазу 111 и сообщающейся с ним для взаимодействия с направляющими выступами 321, чтобы направлять блок 300 с пучками для перемещения влево, вправо, вверх и вниз. Направляющая канавка 112 предпочтительно имеет спиралевидную, наклонную или дугообразную форму и направляет блок 300 с пучками для перемещения вверх и вниз с амплитудой, предпочтительно составляющей 0,1 мм - 2 мм. Отверстие направляющей канавки 112 предпочтительно соединено с нижней частью монтажного паза 111, чтобы облегчить ввинчивание направляющих выступов 321. Направляющие канавки 112 на обеих сторонах первой центральной оси A проходят в противоположных направлениях, т.е. одна сторона направляющей канавки 112 проходит вперед и вверх от исходного положения, тогда как другая сторона проходит назад и вниз от исходного положения, или наоборот. В то же время стержень 100 щетки снабжен монтажной камерой 120, проходящей от задней концевой части к передней вдоль первой центральной оси A для крепления качающегося рычага 200. Передняя торцевая нижняя стенка монтажной камеры 120 снабжена выступающим ограничительным ребром 140, и верхняя часть ограничительного ребра 140 расположена на расстоянии от верхней стенки монтажной камеры 120 с образованием сквозного канала 142, соединяющего монтажную камеру 120 с полостью 110 корпуса.

Во время установки направляющие выступы 321 блока 300 с пучками выравниваются с монтажными пазами 111 полости корпуса 110, в это время вторая центральная ось B блока 300 с пучками располагается под первым углом C по отношению к первой центральной оси A стержня 100 щетки, а отверстие 322 для обеспечения вращения находится прямо напротив вращающегося вала 130 (как показано на фиг. 10), тем самым облегчая вставку вращающегося основания 320 блока 300 с пучками в полость 110 корпуса. Затем блок 300 с пучками поворачивается так, что направляющие выступы 321 входят в направляющую канавку 112 и поворачиваются в исходное положение, то есть вторая центральная ось B блока 300 с пучками коллинеарна или параллельна первой центральной оси A стержня 100 щетки (как показано на фиг. 11), в этот момент паз 323 для обеспечения колебания блока 300 с пучками расположен так, чтобы быть обращенным назад. Качающийся рычаг 200 вставляется в монтажную камеру 120 стержня 100 щетки с заднего конца, пока его передний конец не упрется в ограничительное ребро 140, и при этом приводной вал 220 качающегося рычага 200 проходит через сквозной канал и проходит в паз 323 для обеспечения колебания блока 300 с пучками, тем самым обеспечивая позиционирующие и предельные ограничения для блока 300 с пучками. Таким образом, контролируя максимальный односторонний угол колебания качающегося рычага 200, приводящего в движение блок 300 с пучками, который должен быть меньше первого угла C при установке блока 300 с пучками, обеспечивается перемещение направляющих выступов 321 в направляющей канавке 112, что гарантирует стабильность работы блока 300 с пучками.

В приведенной выше схеме, как показано на фиг. 4, качающийся рычаг 200 установлен в монтажной камере 120 стержня 100 щетки, а его передний конец упирается в ограничительное ребро 140. Передний конец качающегося рычага 200 снабжен позиционирующим шарниром 210 в соответствующем положении ограничительного ребра 140, и ограничительное ребро 140 соответственно снабжено позиционирующим отверстием 141 для прохождения позиционирующего шарнира 210, что обеспечивает поворот качающегося рычага 200 под действием приводного устройства вдоль позиционирующего шарнира 210, тем самым обеспечивая стабильность и надежность перемещения качающегося рычага 200. Кроме того, фиксирующая втулка 400 неподвижно установлена внутри задней концевой части монтажной камеры 120 посредством выпукло-вогнутого защелкивающегося соединения и взаимодействует с ограничительным ребром 140 для блокирования качающегося рычага 200 на месте внутри монтажной камеры 120.

В этом варианте осуществления, как показано на фиг. 6, 8 и 9, качающийся рычаг 200 также симметрично снабжен упругими компонентами возврата на обеих сторонах его переднего конца. Симметрично расположенные упругие компоненты возврата не только оказывают амортизирующее действие для снижения шума во время работы качающегося рычага 200, но и позволяют качающемуся рычагу 200 автоматически центрироваться, обеспечивая, чтобы качающийся рычаг 200 автоматически поворачивался к центру, когда приводное устройство прекращает работу, тем самым удерживая оси протяжения блока 300 с пучками и стержня 100 щетки всегда на одной линии или параллельных линиях (как показано на фиг. 3), сохраняя общую эстетику и согласованность головки электрической зубной щетки. Упругие компоненты возврата обеспечивают автоматическое центрирование качающегося рычага 200, эффективно решая проблему неконтролируемого положения остановки качающегося рычага 200 головки существующей электрической зубной щетки, то есть качающийся рычаг 200 будет оставаться в любом достижимом положении, в результате чего блок 300 с пучками и стержень 100 щетки часто будут находиться в нецентрированном состоянии (как показано на фиг. 2), то есть между второй центральной осью B блока 300 с пучками и первой центральной осью A стержня 100 щетки существует угол, и величина этого угла меньше первого угла C. Нецентрированное состояние сильно портит общий эстетический вид и согласованность головки электрической зубной щетки и значительно влияет на желание покупателя совершить покупку.

В описанной выше схеме, как показано на фиг. 6, 8 и 9, симметрично расположенные упругие компоненты возврата являются частью неразъемной балансировочной пружины 600. Балансировочная пружина 600 содержит пружинные секции 610 с обеих сторон и соединительную часть 620, которая неразъемно соединяет две пружинные секции 610, причем пружинные секции 610 представляют собой вышеупомянутые упругие компоненты возврата. В некоторых других конкретных вариантах осуществления упругие компоненты возврата на обеих сторонах также могут быть независимо используемыми пружинами или другими упругими компонентами, такими как пружинные пластины, эластомеры и т.д. В этом варианте осуществления конкретная конструкция крепления балансировочной пружины 600 на качающемся рычаге 200 является следующей: качающийся рычаг 200 снабжен на обеих сторонах своей передней концевой части выемками 230 для встраивания всех пружинных секций 610 и углублениями 240, проходящими от переднего конца качающегося рычага 200 к заднему, для направления обеих сторон выемок 230 для встраивания соединительной части 620. Выемки 230 на обеих сторонах также снабжены позиционирующими штырями 250, которые взаимодействуют с внутренними отверстиями пружинных секций 610. Дополнительно предпочтительно передняя торцевая поверхность качающегося рычага 200 снабжена пазом 260, предотвращающим вращение, для неподвижной вставки приводного вала 220, а хвостовая часть приводного вала 220 имеет конструкцию 222 в виде ступеньки. Когда приводной вал 220 неподвижно вставлен в паз 260, предотвращающий вращение, качающегося рычага 200, конструкция 222 в виде ступеньки приспособлена для прижатия к соединительной части 620 балансировочной пружины 600, что повышает надежность установки балансировочной пружины 600 на качающемся рычаге 200 и предотвращает ее отсоединение.

В вышеописанной схеме для облегчения вставки приводного вала 220, как показано на фиг. 14 и 15, качающийся рычаг 200 снабжен выпускным отверстием 270, соединенным с задним концом паза 260, предотвращающего вращение. Ось протяжения выпускного отверстия 270 параллельна или перпендикулярна оси протяжения паза 260, предотвращающего вращение.

В этом варианте осуществления, как показано на фиг. 6, 7 и 9, балансировочная пружина 600 имеет балансировочные элементы 630, зацепленные с пружинными секциями 610 на обеих сторонах. Боковые стенки монтажной камеры соответственно снабжены направляющими крепежными канавками для вставки балансировочных элементов 630. Взаимодействие между балансировочными элементами 630 и направляющими канавками играет роль в позиционировании и направлении для облегчения общей установки качающегося рычага 200; при этом направляющие крепежные канавки снабжены на переднем конце своих стенок паза ребрами 1211 балансировочных элементов для балансировочных элементов 630. Эти ребра 1211 балансировочных элементов в сочетании с передним концом направляющих крепежных канавок образуют ограничительную область корпуса для позиционирования балансировочных элементов 630. Поверхность передней стенки ребра 1211 балансировочного элемента подогнана (является касательной) к внешней поверхности балансировочного элемента 630, а поверхность его задней стенки представляет собой наклонную или дугообразную конструкцию для направления балансировочного элемента 630 для скольжения внутрь. После установки балансировочный элемент 630 оказывается зажатым в ограничительной зоне корпуса, что ограничивает перемещение балансировочного элемента 630 и эффективно снижает шум.

В некоторых других конкретных вариантах осуществления на блоке 300 с пучками также могут быть установлены два или более направляющих выступов 321, то есть по меньшей мере один направляющий выступ 321 установлен на боковых стенках блока 300 с пучками на обеих сторонах относительно второй центральной оси B.

В некоторых других конкретных вариантах осуществления направляющие канавки 112 также могут быть расположены на блоке с пучками 300, а соответствующие направляющие выступы 321 расположены на внутренней стенке полости корпуса 110, чтобы обеспечить взаимодействие этих двух для перемещения во всех направлениях.

В некоторых других конкретных вариантах осуществления, как показано на фиг. 16, щетинки на блоке с пучками могут быть также выбраны и заменены мягкими резиновыми шипами для массажа десен.

По сравнению с известным уровнем техники, конструкция согласно настоящему изобретению является простой и рациональной и имеет следующие преимущества:

1. Благодаря взаимодействию направляющих выступов и направляющих канавок блок с пучками может совершать колебания влево и вправо в горизонтальном направлении, а также способен перемещаться вверх и вниз в вертикальном направлении. Во время процесса очистки колебания блока с пучками влево и вправо могут обеспечить очистку в направлении вверх и вниз, и движение блока с пучками вверх и вниз может оказывать вертикальное мягкое воздействие на поверхность зуба, позволяя щетинкам лучше проникать в промежутки между зубами и двигаться внутрь и наружу вдоль промежутков, чтобы выталкивать остатки в промежутках, тем самым улучшая чистящий эффект головки зубной щетки;

2. Блок с пучками может легко быть вставлен в полость корпуса стержня щетки через монтажный паз, а направляющие выступы могут быть защелкнуты в соответствующие направляющие канавки;

3. Благодаря ограничению положения монтажного паза в полости корпуса и согласованию приводного вала с пазом для обеспечения колебания для ограничения угла колебания, обеспечивается перемещение направляющих выступов в направляющих канавках, что гарантирует надежность и стабильность перемещения блока с пучками;

4. Симметрично расположенные на обеих сторонах качающегося рычага упругие элементы возврата не только оказывают амортизирующее действие для снижения шума, но также обеспечивают функцию автоматического центрирования качающегося рычага, гарантируя, что оси протяжения блока с пучками и стержня щетки всегда находятся на одной или параллельных линиях, гарантируя общую эстетичность и согласованность головки электрической зубной щетки.

Приведенное выше описание является лишь вариантом осуществления настоящего изобретения, но настоящее изобретение не ограничено этим. Любые варианты, которые могут быть придуманы специалистами в данной области техники, должны входить в объем охраны настоящего изобретения.

Изобретение относится к медицинской технике. Головка электрической зубной щетки для применения с ручкой электрической зубной щетки содержит стержень щетки, качающийся рычаг и блок с пучками щетинок. Стержень щетки имеет первую центральную ось, снабжен полостью в передней концевой части и монтажной камерой, проходящей от задней концевой части к передней и сообщающейся с полостью корпуса вдоль первой центральной оси. Блок с пучками щетинок подвижно установлен в полости, имеет вторую центральную ось и центрирован путем выравнивания второй центральной оси параллельно или коллинеарно с первой центральной осью. Качающийся рычаг установлен в монтажной камере и соединен с блоком с пучками щетинок. Стержень щетки снабжен вертикально проходящим вращающимся валом в середине нижней части полости, нижняя часть блока с пучками щетинок снабжена отверстием для обеспечения вращения вокруг оси при взаимодействии с вращающимся валом. Блок с пучками щетинок имеет по меньшей мере два направляющих выступа на боковых стенках по обе стороны от второй центральной оси, отверстие полости снабжено монтажным пазом, соответствующим направляющему выступу после отклонения блока с пучками по меньшей мере на первый угол от первой центральной оси, и внутренняя стенка полости корпуса снабжена направляющей канавкой, соответствующей монтажному пазу и сообщающейся с ним, для скольжения внутрь него направляющего выступа, чтобы направлять блок с пучками для перемещения вверх, вниз, влево и вправо, при этом направляющие канавки по обе стороны от первой центральной оси в полости проходят в противоположных направлениях. Задняя концевая часть блока с пучками щетинок снабжена пазом для обеспечения колебаний, передняя концевая часть качающегося рычага снабжена приводным валом, проходящим в паз для обеспечения колебаний, приводной вал выполнен с возможностью приводить блок с пучками щетинок в колебательное движение влево и вправо посредством контакта с противоположными внутренними стенками паза для обеспечения колебаний. Максимальный угол отклонения качающегося рычага меньше, чем первый угол. Технический результат состоит в обеспечении надежности и стабильности перемещения блока с пучками. 15 з.п. ф-лы, 16 ил.

1. Головка электрической зубной щетки для применения с ручкой электрической зубной щетки, содержащая стержень щетки, качающийся рычаг и блок с пучками со щетинками; при этом стержень щетки имеет первую центральную ось, стержень щетки снабжен полостью корпуса на верхней поверхности его передней концевой части, и при этом стержень щетки снабжен монтажной камерой, проходящей от задней концевой части к передней и сообщающейся с полостью корпуса вдоль первой центральной оси; при этом блок с пучками подвижно и ограниченно установлен в полости корпуса стержня щетки, причем блок с пучками имеет вторую центральную ось и центрирован путем выравнивания второй центральной оси параллельно или коллинеарно с первой центральной осью; при этом качающийся рычаг установлен в монтажной камере стержня щетки и соединен с блоком с пучками связанным образом;

отличающаяся тем, что стержень щетки снабжен вертикально проходящим вращающимся валом в середине нижней части полости корпуса, и при этом нижняя часть блока с пучками соответственно снабжена отверстием для обеспечения вращения, которое взаимодействует с вращающимся валом для обеспечения вращения вокруг оси;

блок с пучками имеет по меньшей мере один направляющий выступ на боковых стенках по обе стороны от второй центральной оси, отверстие полости корпуса снабжено монтажным пазом, соответствующим направляющему выступу после отклонения блока с пучками по меньшей мере на первый угол от первой центральной оси, и внутренняя стенка полости корпуса также снабжена направляющей канавкой, соответствующей монтажному пазу и сообщающейся с ним, для скольжения внутрь него направляющего выступа, чтобы направлять блок с пучками для перемещения вверх, вниз, влево и вправо, причем направляющие канавки по обе стороны от первой центральной оси в полости корпуса расположены так, чтобы проходить в противоположных направлениях;

при этом задняя концевая часть блока с пучками снабжена пазом для обеспечения колебания, передняя концевая часть качающегося рычага снабжена приводным валом, проходящим в паз для обеспечения колебания, и приводной вал приводит блок с пучками в колебательное движение влево и вправо посредством контакта с противоположными внутренними стенками паза для обеспечения колебания, а максимальный угол отклонения качающегося рычага, приводящего блок с пучками в колебательное движение на одной стороне, меньше чем первый угол.

2. Головка электрической зубной щетки по п. 1, отличающаяся тем, что амплитуда перемещения блока с пучками вверх и вниз по направляющей канавке составляет 0,1-2 мм.

3. Головка электрической зубной щетки по п. 1, отличающаяся тем, что нижняя стенка монтажной камеры снабжена ограничительным ребром, верхняя часть ограничительного ребра находится на расстоянии от верхней стенки монтажной камеры с образованием сквозного канала;

при этом передняя концевая часть качающегося рычага упирается в ограничительное ребро и снабжена позиционирующим шарниром в соответствующем положении упора, а ограничительное ребро соответственно снабжено позиционирующим отверстием, которое взаимодействует с позиционирующим шарниром, чтобы позволять качающемуся рычагу совершать колебания влево и вправо вокруг оси;

при этом приводной вал качающегося рычага расположен соответственно сквозному каналу и соединен с блоком с пучками через сквозной канал.

4. Головка электрической зубной щетки по п. 3, отличающаяся тем, что качающийся рычаг симметрично снабжен упругими компонентами возврата на обеих сторонах его передней концевой части, и упругие компоненты возврата на обеих сторонах всегда имеют тенденцию вращаться к центру для достижения перемещения к центру.

5. Головка электрической зубной щетки по п. 4, отличающаяся тем, что упругие компоненты возврата на обеих сторонах качающегося рычага являются частью неразъемной балансировочной пружины, причем балансировочная пружина содержит пружинные секции на обеих сторонах и соединительную часть, соединяющую две пружинные секции.

6. Головка электрической зубной щетки по п. 5, отличающаяся тем, что качающийся рычаг снабжен на обеих сторонах своей передней концевой части выемками для встраивания пружинных секций и углублениями, проходящими от переднего конца качающегося рычага к заднему, чтобы направлять обе стороны выемок для встраивания соединительной части.

7. Головка электрической зубной щетки по п. 5 или 6, отличающаяся тем, что передняя торцевая поверхность качающегося рычага снабжена пазом, предотвращающим вращение, и при этом хвостовая часть приводного вала имеет ступеньку;

при этом ступенька приспособлена прижиматься к соединительной части балансировочной пружины, когда приводной вал неподвижно вставлен в паз, предотвращающий вращение, качающегося рычага.

8. Головка электрической зубной щетки по п. 7, отличающаяся тем, что качающийся рычаг соответственно снабжен выпускным отверстием, соединенным с задним концом паза, предотвращающего вращение, и при этом ось протяжения выпускного отверстия параллельна или перпендикулярна оси протяжения паза, предотвращающего вращение.

9. Головка электрической зубной щетки по п. 6, отличающаяся тем, что обе стороны выемки снабжены позиционирующими штырями, которые взаимодействуют с внутренними отверстиями пружинных секций.

10. Головка электрической зубной щетки по п. 4, отличающаяся тем, что упругие компоненты возврата на обеих сторонах неподвижно соединены с балансировочными элементами, а противоположные боковые стенки монтажной камеры соответственно снабжены направляющими крепежными канавками для встраивания балансировочных элементов.

11. Головка электрической зубной щетки по п. 10, отличающаяся тем, что направляющая крепежная канавка снабжена ребром балансировочного элемента, соответствующим передней стенке паза, причем ребро балансировочного элемента и передний конец направляющей крепежной канавки взаимодействуют с образованием ограничительной области размещения для ограничения размещения балансировочного элемента, при этом поверхность передней стенки ребра балансировочного элемента расположена по касательной к внешней поверхности балансировочного элемента, а поверхность его задней стенки представляет собой наклонную или изогнутую конструкцию для направления балансировочного элемента для скольжения внутрь.

12. Головка электрической зубной щетки по п. 1, отличающаяся тем, что передняя концевая часть приводного вала снабжена изогнутым сегментом, расположенным в пазу для обеспечения колебания, и блок с пучками приводится в колебательное движение влево и вправо посредством контакта изогнутого сегмента с соответствующими противоположными внутренними стенками паза для обеспечения колебания.

13. Головка электрической зубной щетки по п. 1, отличающаяся тем, что дополнительно содержит фиксирующую втулку, причем фиксирующая втулка неподвижно установлена внутри задней концевой части монтажной камеры для блокирования качающегося рычага на месте внутри монтажной камеры.

14. Головка электрической зубной щетки по п. 1, отличающаяся тем, что форма поперечного сечения направляющего выступа является круглой, эллиптической, треугольной или трапециевидной.

15. Головка электрической зубной щетки по п. 1, отличающаяся тем, что направляющая канавка является спиральной, наклонной или дугообразной.

16. Головка электрической зубной щетки по п. 1, отличающаяся тем, что направляющий выступ неразъемно соединен с блоком с пучками, или направляющий выступ является отдельным компонентом, установленным на блоке с пучками.
