Способ определения индуктивности индуктивного датчика и измерительная цепь для его осуществления Российский патент 2025 года по МПК G01R27/26

Изобретение относится к электроизмерительной технике, а именно к определению индуктивности индуктивного датчика, и может быть использовано для преобразования параметров индуктивных датчиков в код.

Ожидаемый технический результат при осуществлении изобретения – повышение точности измерения и расширение функциональных возможностей достигается формированием двух ортогональных гармонических напряжений с периодом Т, одно из которых подается на измеряемый элемент датчика, а второе – на образцовый резистор измерительной цепи, второй вывод которого подключен ко входу усилителя, между входом и выходом которого включен образцовый элемент датчика, при этом компенсацию погрешности от конечного значения комплексного коэффициента усиления усилителя, ёмкости кабеля связи и активных составляющих сопротивлений измеряемого и образцового элемента датчика осуществляют путем измерения двух напряжений с выхода усилителя для двух моментов времени t = 0 и t = T/4, причем такие измерения проводятся дважды с переключением во втором такте подаваемых напряжений с измеряемого элемента на образцовый, а с образцового на измеряемый, а числовые значения измеряемой индуктивности определяются по результатам полученных значений напряжений без изменения схемы подключения датчика.

Известен преобразователь емкости датчика в частоту, в котором на измеряемую и образцовую емкости датчика, подключенные к входу усилителя, подаются гармонические напряжения, сдвинутые друг относительно друга на 90 градусов [1]. Синфазный и квадратурный фазочувствительные выпрямители выделяют действительную и мнимую составляющие выходного напряжения усилителя, а по сигналу с выхода схемы сравнения изменяется частота генератора до тех пор, пока эти составляющие не станут равны. Значение частоты на выходе генератора зависит от постоянной времени используемого фазовращателя, измеряемой и образцовой емкостей датчика.

К недостаткам аналога относится отсутствие возможности коррекции погрешности преобразования для комплексного значения коэффициента усиления используемого операционного усилителя (ОУ). Также в аналоге не учитывается влияние на результат измерения ёмкости кабеля связи датчика с измерительной цепью, активных составляющих сопротивлений измеряемой и образцовой емкостей датчика, и, кроме того, не реализуется возможность измерения индуктивности индуктивного датчика при его подключении к измерительной цепи.

Наиболее близким по техническому существу и достигаемому положительному эффекту к заявляемому является способ определения ёмкости датчика [2], заключающийся в формировании двух гармонических напряжений на измеряемой и образцовой емкостях датчика, сдвинутых относительно друг друга на 90°, в котором компенсацию погрешности от конечности комплексного коэффициента усиления усилителя выполняют за счет измерения двух входных напряжений, подаваемых на емкости, при равенстве нулю выходного напряжения усилителя, причем такие измерения проводятся дважды с переключением во втором такте входных напряжений с измеряемой емкости на образцовую, а с образцовой на измеряемую, а числовое значение измеряемой емкости определяется по результатам полученных значений напряжений.

К недостаткам прототипа относится отсутствие возможности коррекции погрешности измерения от наличия: ёмкости кабеля связи датчика с измерительной цепью, активных составляющих сопротивлений измеряемой и образцовой индуктивностей датчика, а также указанный способ не позволяет измерять индуктивность индуктивного датчика при его подключении к предложенной измерительной цепи.

Целью предлагаемого способа определения индуктивности индуктивного датчика является повышение точности измерения и расширение функциональных возможностей при использовании схемы прямого преобразования на любой рабочей частоте.

Это достигается за счет того, что в известном способе определения емкости датчика в частоту формируются два гармонических напряжения с периодом Т, сдвинутых относительно друг друга на 90°, одно из которых подается на измеряемый элемент датчика, а второе – на образцовый резистор измерительной цепи, второй вывод которого подключен ко входу усилителя, между входом и выходом которого включен образцовый элемент датчика, при этом компенсацию погрешности от конечного значения комплексного коэффициента усиления усилителя, ёмкости кабеля связи и активных составляющих сопротивлений измеряемого и образцового элемента датчика осуществляют путем измерения двух напряжений с выхода усилителя для двух моментов времени t = 0 и t = T/4, причем такие измерения проводятся дважды с переключением во втором такте подаваемых напряжений с измеряемого элемента на образцовый, а с образцового на измеряемый, а числовые значения измеряемой индуктивности определяются по результатам измеренных значений напряжений без изменения схемы подключения датчика к измерительной цепи.

Совокупность признаков, позволяющих в заявляемом способе использовать двухтактные переключения подаваемых напряжений на датчик и образцовый элемент, и измерения двух напряжений с выхода усилителя в моменты времени t = 0 и t = T/4 в каждом из тактов, позволяют, в отличие от прототипа, получить существенные преимущества в коррекции погрешности определения индуктивности датчика.

При практической реализации заявляемого способа предложено процедуры измерения выходных напряжений и определения значений измеряемых параметров датчика осуществлять на основе микроконтроллера. Последний также управляет всеми режимами работы: процессом формирования двух гармонических напряжений и их переключением; определением моментов времени измерения напряжений, а также расчетом значений измеряемых параметров датчиков по заданному алгоритму.

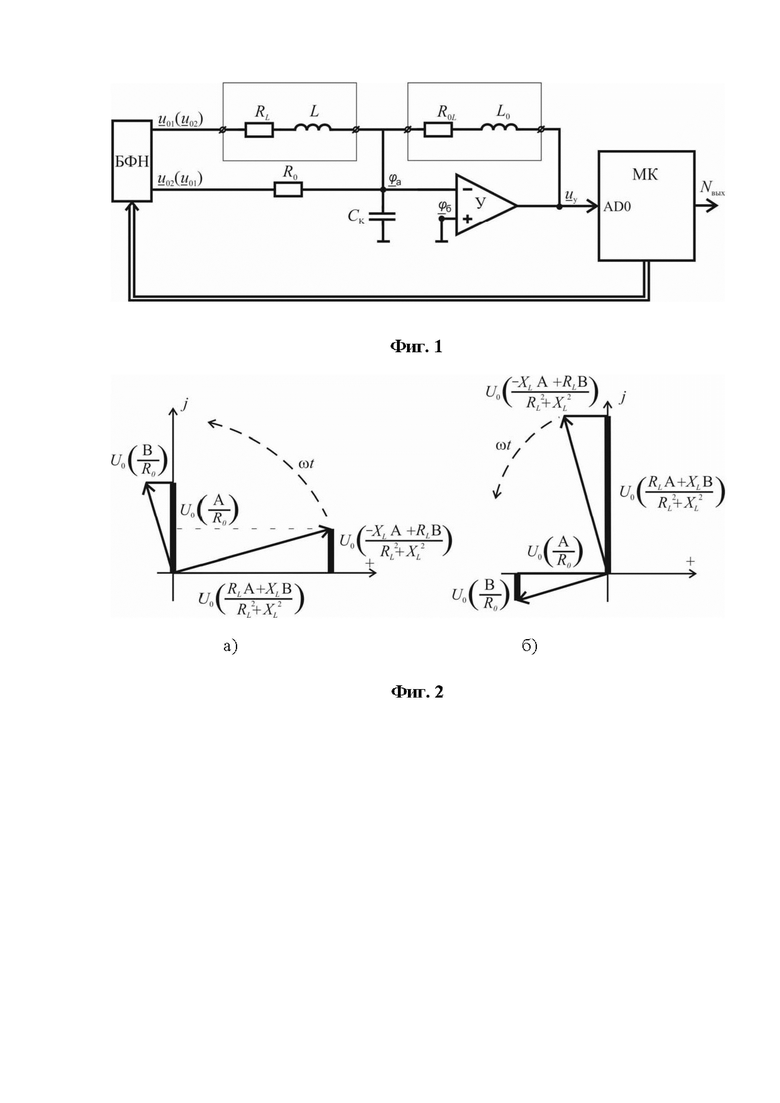

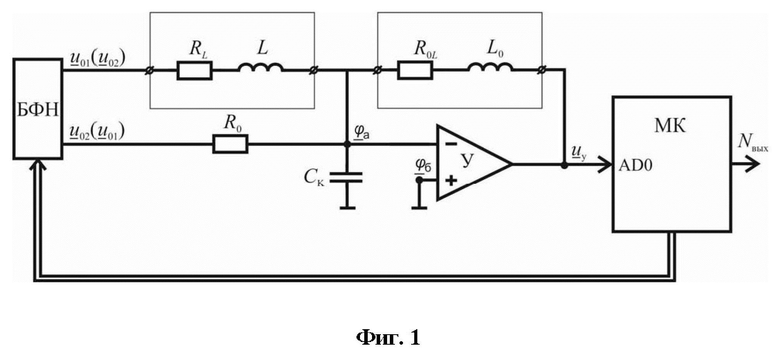

На фиг.1 приведена схема измерительной цепи, к которой подключается индуктивный датчик. Здесь: БФН – блок формирования ортогональных гармонических напряжений, У – усилитель, МК – микроконтроллер, R₀ – образцовое сопротивление измерительной цепи, имеющее высокую температурную и временную стабильности. К измерительной цепи может быть подключен индуктивный датчик.

Индуктивный датчик на переменном токе можно представить двухэлементной последовательной схемой замещения, состоящей из непосредственно измеряемой индуктивности L и ее активной составляющей сопротивления R_L, являющейся паразитным влияющим параметром. Внутри корпуса индуктивного датчика формируют образцовую индуктивность L₀, которая так же содержит активную составляющую сопротивления R_0L. Измеряемым параметром в индуктивном датчике является только индуктивность L. Остальные параметры, такие как активная составляющая сопротивления R_L измеряемой индуктивности, образцовая индуктивность L₀ и ее активная составляющая сопротивление R_0L, являются паразитными влияющими параметрами, и от их влияния необходимо отстранится.

Итак, имеет место шесть неизвестных, причем одна из них является измеряемой, а остальные – влияющими.

Рассмотрим реализацию способа. Прежде всего, МК обеспечивает в первом такте работы формирование на выходе БФН двух ортогональных комплексных напряжений и на датчике и образцовом сопротивлении измерительной цепи соответственно

, ,

где – амплитудное значение гармонических напряжений и .

При формировании указанных напряжений осуществляется фазовое управление по шине управления изменением напряжений на выходе БФН.

При подключении к измерительной цепи датчика исходные уравнения для расчёта выходного напряжения ОУ будут иметь вид

Здесь: , , – сопротивления измеряемой, образцовой индуктивностей, а также кабеля связи датчика с измерительной цепью, соответственно. Коэффициент усиления усилителя является мнимой величиной и рассчитывается из выражения

(2)

где: – модуль коэффициента усиления.

Подставим второе уравнение системы (1) в первое и учтем, что коэффициент усиления имеет комплексное значение согласно уравнению (2), а значение потенциала на неинвертирующем входе усилителя

где:

.

После некоторых преобразований выходное напряжение усилителя будет определяться выражением

Здесь: .

Значения действительной составляющей A и мнимой составляющей B комплексного числа являются неизвестными. Однако их введение позволило снизить число неизвестных с шести до четырех. После приведения подобных членов получим математическое выражение для комплексного значения выходного напряжения усилителя

Производится измерение выходного напряжения ОУ с помощью аналого-цифрового преобразователя AD0 микроконтроллера в два момента времени: при t = 0 и t = T/4. На фиг.2, а проиллюстрирована векторная диаграмма для случая t = 0. Анализ векторной диаграммы показывает, что при этом складываются мнимая составляющая, пропорциональная и действительная составляющая, пропорциональная , а измеряемое напряжение равно

В момент времени t = T/4 (фиг.2, б) будут складываться, согласно векторной диаграмме, действительная составляющая, пропорциональная и мнимая составляющая, пропорциональная . Необходимо обратить внимание, что мнимая составляющая, пропорциональная , будет с отрицательным знаком. Измеряемое напряжение равно

После этого производится переключение подаваемых напряжений: на датчик будет подаваться , а на образцовый элемент – . Повторно производятся два измерения: одно в момент времени t = 0, а второе – t = T/4.

Анализ векторной диаграммы показывает, что при t = 0 будут складываться мнимая составляющая, пропорциональная , и действительная, пропорциональная , а при t = T/4 – действительная составляющая, пропорциональная и мнимая, пропорциональная причем с отрицательным знаком. Измеренные напряжения при этом определяются уравнениями

Решение системы из четырех уравнений для U₁, U₂, U₃ и U₄ позволяет определить как активную составляющую сопротивления R_L, так и индуктивное сопротивление X_L датчика

Откуда значение индуктивности датчика, рассчитанное микроконтроллером, равно

где – рабочая частота БФН.

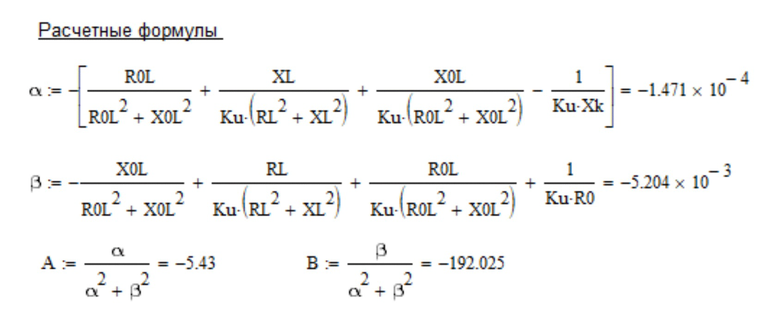

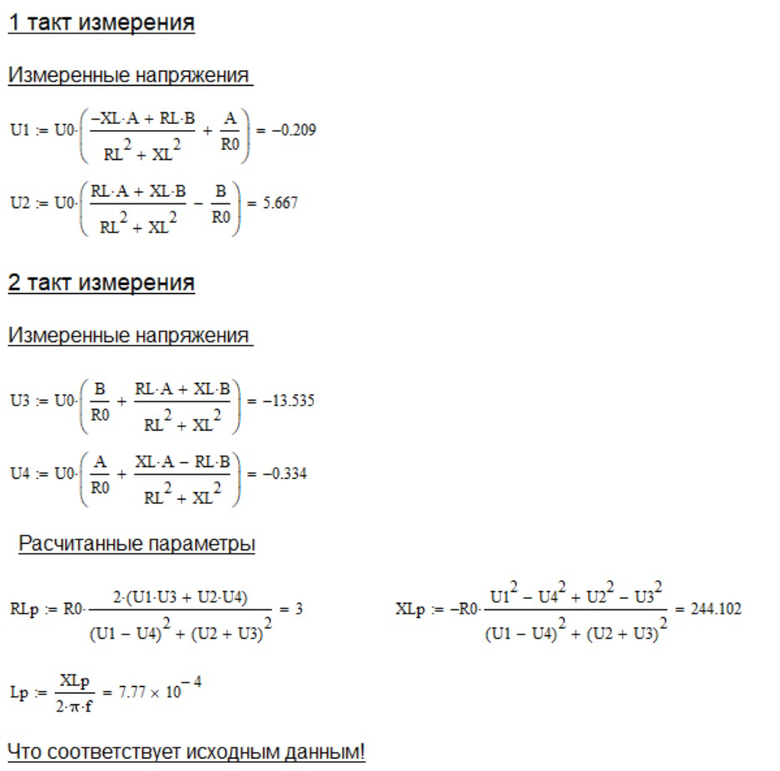

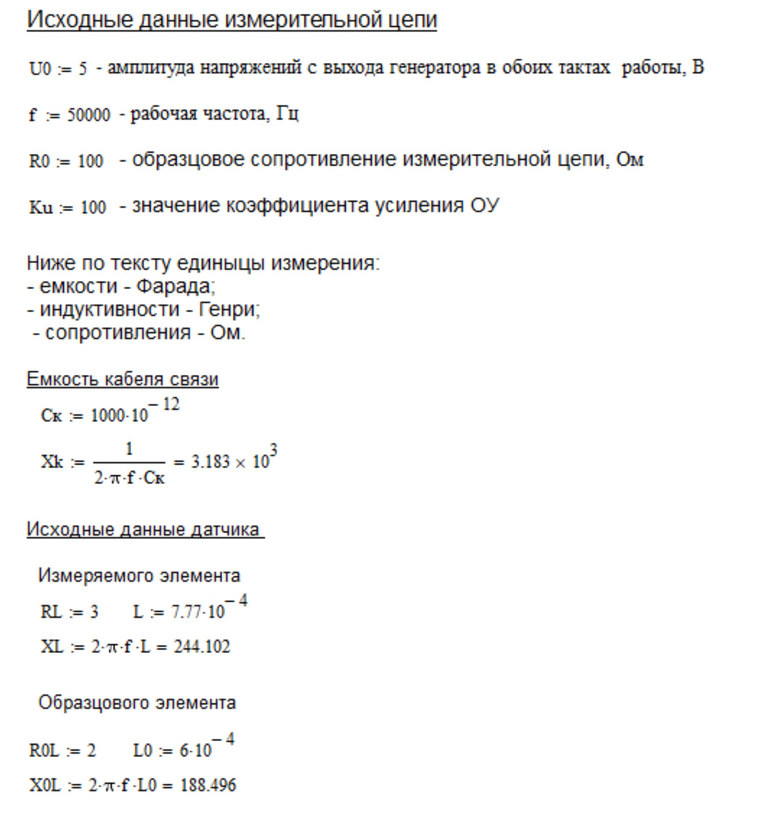

Для подтверждения заявляемого свойства предложенного способа преобразования в программе Mathcad было проведено моделирование процесса преобразования. Результаты приведены ниже.

Источники информации

1. Патент РФ на изобретение №1827647, кл. G01R 27/26, опубл. 15.07.1993.

2. Патент РФ на изобретение №2795381, кл. G01R 27/26, опубл. 03.05.2023.

Изобретение относится к электроизмерительной технике, а именно к определению индуктивности индуктивного датчика, и может быть использовано для преобразования параметров индуктивных датчиков в код. Сущность заявленного решения заключается в формировании двух ортогональных гармонических напряжений с периодом Т, одно из которых подается на измеряемый элемент датчика, а второе – на образцовый резистор измерительной цепи, второй вывод которого подключен ко входу усилителя, между входом и выходом которого включен образцовый элемент датчика, при этом компенсацию погрешности от конечного значения комплексного коэффициента усиления усилителя, ёмкости кабеля связи и активных составляющих сопротивлений измеряемого и образцового элемента датчика осуществляют путем измерения двух напряжений с выхода усилителя для двух моментов времени t = 0 и t = T/4, причем такие измерения проводятся дважды с переключением во втором такте подаваемых напряжений с измеряемого элемента на образцовый, а с образцового на измеряемый, а числовые значения измеряемой индуктивности определяются по результатам полученных значений напряжений без изменения схемы подключения датчика по одному из следующих выражений: где: U₁, U₂ – измеренные напряжения на выходе усилителя в первом такте при t = 0 и t = T/4; U₃, U₄ – измеренные напряжения на выходе усилителя во втором такте при t = 0 и t = T/4. Техническим результатом при реализации заявленного решения является повышение точности измерения и расширение функциональных возможностей способа определения индуктивности индуктивного датчика. 2 ил.

Способ определения индуктивности индуктивного датчика, заключающийся в формировании двух гармонических напряжений с периодом Т, сдвинутых относительно друг друга на 90°, одно из которых подается на измеряемый элемент датчика, с целью повышения точности измерения и расширения функциональных возможностей, второе напряжение подается на образцовый резистор измерительной цепи, второй вывод которого подключен ко входу усилителя, между входом и выходом которого включен образцовый элемент датчика, отличающийся тем, что с целью компенсации погрешности от комплексного коэффициента усиления усилителя, ёмкости кабеля связи и активных сопротивлений измеряемого и образцового элемента датчика осуществляют измерение двух напряжений с выхода усилителя в два момента времени t = 0 и t = T/4, причем такие измерения проводятся дважды с переключением во втором такте подаваемых напряжений с измеряемого элемента на образцовый, а с образцового на измеряемый, а числовые значения измеряемой индуктивности определяются по результатам полученных значений напряжений без изменения схемы подключения датчика выражения:

где: U1, U2 – измеренные напряжения на выходе усилителя в первом такте при t = 0 и

t = T/4; U3, U4 – измеренные напряжения на выходе усилителя во втором такте при t = 0 и t = T/4.
