КОМПЛЕКС ПРОГРАММНО-ТЕХНИЧЕСКИХ СРЕДСТВ АВТОМАТИЗИРОВАННОЙ СИСТЕМЫ ОПОВЕЩЕНИЯ В ЧРЕЗВЫЧАЙНЫХ СИТУАЦИЯХ Российский патент 2025 года по МПК G08B25/01 H04W4/90

Область техники, к которой относится изобретение.

Изобретение относится к области объединенных автоматизированных систем оперативно-диспетчерского управления РСЧС (единая государственная система предупреждения и ликвидации чрезвычайных ситуаций), гражданской обороной и оповещения населения об опасностях, возникающих при угрозе возникновения или возникновении чрезвычайных ситуаций природного и техногенного характера, а также при ведении военных действий или вследствие этих действий.

Уровень техники.

Из уровня техники известно техническое решение по патенту на изобретение CN112153606 (A), INTEL CORP, H04W4/06, H04W4/44, H04W4/46, H04W4/90, H04W40/02, H04W40/20, H04W40/22, опубл. 29.12.2020г., в котором представлено описание комплекса средств сбора данных о чрезвычайных ситуациях информационно-центрической сети (ICN).

Общими признаками, совпадающими с существенными признаками заявляемого изобретения, являются: комплекс, поддерживающий работу на базе информационно-центрической сети, выполненный с возможностью отображения сведений о местоположении транспортных средств и силах экстренного реагирования, подключения к сети камер видеонаблюдения, определения и отображения зоны охвата события, передачи информации о возникновении ЧС профильным службам.

Из уровня техники известно техническое решение по патенту РФ на изобретение № 2790795, Ордена Трудового Красного Знамени Федеральное государственное унитарное предприятие "Российские сети вещания и оповещения" (RU), G08B25/01, G08B27/00, B60P3/14, опубл. 28.02.2023г., в котором представлено описание универсального программно-аппаратного комплекса управления системой комплексной безопасности.

Общими признаками, совпадающими с существенными признаками заявляемого изобретения, являются: универсальный программно-аппаратный комплекс управления системой комплексной безопасности, содержащий подсистему поддержки принятия решений; подсистему обеспечения эксплуатации; подсистему сбора и обработки результатов мониторинга радиационной, химической и гидрометеорологической обстановки, выполненную с возможностью непрерывного сбора данных с, по меньшей мере, одной внешней системы безопасности; геоинформационную подсистему; подсистему оповещения и информирования населения; подсистему оповещения руководящего состава гражданской обороны или территориальной подсистемы РСЧС; средства формирования тревожных сигналов на основании проведенных расчетов и полученных показаний сенсоров, датчиков мониторинга и внешних систем безопасности; выполненный с возможностью задания правил и алгоритмов формирования тревожных сигналов по выходу за границы допустимых значений показаний модулей мониторинга; определения правил и алгоритмов многофакторного анализа неблагоприятных факторов и явлений, которые в совокупности могут представлять угрозу, и алгоритмов формирования прогноза; формирования массива измерений сенсоров и датчиков мониторинга для расчета краткосрочного прогноза.

Техническая проблема, которая не могла быть решена при осуществлении и использовании вышеописанного комплекса, заключается в том, что архитектура комплекса поддерживает иерархическую модель управления комплексом в отличие от предлагаемого комплекса, поддерживающего сетецентрическую модель управления комплексом, что в сравнении приводит к существенному увеличению времени на принятие решения по предотвращению (ликвидации последствий) чрезвычайных ситуаций.

Наиболее близким к заявляемому техническому решению является техническое решение по патенту на изобретение US2019020992 (A1), ROMANO MICHAEL [US], H04M11/04; H04W4/02; H04W4/14; H04W4/90; H04W76/50; H04M1/72421, опубл. 17.01.2019г., в котором представлено описание мультимедийное адаптивное устройство передачи сообщений о чрезвычайных ситуациях и способ его реализации посредством способа связи при чрезвычайных ситуациях для обмена информацией о чрезвычайной ситуации, причем способ выполняется, по меньшей мере, одной подключенной к сети компьютерной системой, имеющей процессор и машиночитаемую память.

Общими признаками, совпадающими с существенными признаками заявляемого изобретения, являются: мультимедийное адаптивное устройство передачи сообщений о чрезвычайных ситуациях, предусматривающее: поддержку сетецентрической модели управления системой; возможность отправки, приема и переадресации текстовых сообщений, MMS-сообщений и SMS-сообщений, указателей Интернет-ресурсов/URL-адресов, видео в режиме реального времени, информации о местоположении пользовательских устройств, голосовых сообщений, фотографий и файлов, сигналов связи и сигналов управления между устройствами руководителя, пунктами управления государственной службы, устройствами экстренных служб и абонентскими персональными терминалами в соответствии с установленными политиками безопасности, параметрами аутентификации и соответствующими правами доступа; функции определения местоположения абонентских пользовательских устройств, устройства руководителя и устройств экстренных служб; интеграцию с системами распознавания лиц, транспортных средств, водительских прав, базами данных преступников и разыскиваемых лиц, базами данных ДНК, базами данных меток и татуировок; формирование на основании поступающей информации карточек событий; возможность считывания и распознавания QR-кодов; наличие интерфейсного окна оператора; отправку и прием данных от различных типов устройств мобильной связи, включая, помимо прочего, спутниковые телефоны и мобильные телефоны, портативные компьютеры, КПК, планшетные компьютеры; отображение номеров телефонов экстренных служб; сбор медицинской, дактилоскопической и биометрической информации от граждан-пользователей абонентских персональных устройств с использованием внешних модулей с последующей ее передачей в соответствующие интегрированные базы данных; отправку из графического интерфейса АРМ экстренных служб на абонентские персональные устройства отвлекающих шумов и звуков; передачу PUSH-уведомлений на мобильные телефоны граждан; функцию экстренного вызова дежурного экстренных служб с мобильных телефонов граждан; доступ дежурных экстренных служб, руководителей служб экстренного реагирования и ответственного персонала экстренных служб к камерам систем видеонаблюдения, беспилотных летательных аппаратов и нагрудных видеорегистраторов сотрудников экстренных служб, в зоне возникновения чрезвычайной ситуации; считывание данных с удостоверений личности государственного образца, водительских прав, пропусков организаций с использованием дополнительных считывающих модулей; интеграцию внешних модулей флуоресцентной микроскопии, адаптированных к сотовому телефону или другому мобильному устройству пользователя, для снятия образцов ДНК и последующей их передачи в интегрированную базу данных ДНК с целью последующего сопоставления полученных данных с существующими данными интегрированной базы ДНК; встроенную базу обучающих видеороликов и видеороликов о правилах поведения при возникновении того или иного вида ЧС, которые отправляются абонентам; считывание меток и татуировок с последующим их сопоставлением с интегрированными базами данных меток и татуировок; трансляция сообщений о чрезвычайной ситуации с терминала дежурного экстренных служб на мультимедийных рекламных экранах; преобразование полученных координат местности в физический адрес объекта; прием данных о метеорологической опасности от профильных ведомств с последующей ее трансляцией пользователям абонентских устройств и сотрудникам экстренных служб.

Общая техническая проблема, которая не могла быть решена при осуществлении и использовании вышеописанных аналогов изобретения (CN112153606, RU2790795 и US2019020992), заключается в том, что описанные в них комплекс (по патенту RU2790795) и устройства (по патентам CN112153606, US2019020992) (далее общим словом - комплексы) имеют ограниченную область применения, данные комплексы имеют ограниченный потенциал для выполнения задач гражданской обороны и защиты населения в условиях военного времени, т.к. в составе комплексов не предусмотрены средства для приема информации о возникновении ЧС от систем и средств предупреждения о ракетном нападении, средств радиоэлектронной разведки об угрозе артиллерийских и авиационных ударов в случае возникновения военных конфликтов, и, соответственно, не предусмотрены средства управления светомаскировкой объектов.

В составе вышеописанных комплексов отсутствуют средства для управления работой убежищ и укрытий, средства учета и контроля перемещений средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, что создает в случае возникновения чрезвычайной ситуации необходимость привлечения дополнительных сторонних специализированных подразделений и служб, сил и средств для этих целей, что, в свою очередь, критически увеличивает время для организации доступа населения в укрытия и убежища, обеспечения населения необходимыми средствами индивидуальной и коллективной защиты, питьевой водой, продуктами питания и медикаментами.

К недостатком комплексов, описанных вышеуказанными патентами, также относится недостаточно высокий уровень охвата населения в процентном отношении, оповещенного о возникновении чрезвычайной ситуации, т.к. в составе устройств не предусмотрены мобильные средства сиренно-речевого оповещения населения, выполненные на базе беспилотных летательных и передвижных аппаратов с возможностью их автоматического запуска при возникновении чрезвычайных ситуаций, что при их использовании в дополнение к стационарным средствам сиренно-речевого оповещения значительно повышает в процентном отношении охват населения, оповещенного о возникновении чрезвычайной ситуации, за счет возможности оповещения людей, находящихся на дальнем расстоянии от стационарно установленных средств оповещения.

Техническим результатом, обеспечиваемым изобретением, является создание комплекса программно-технических средств автоматизированной системы оповещения в чрезвычайных ситуациях (далее КПТС АСО, комплекс), имеющего расширенную (широкую) область применения (назначения, использования) и расширенный спектр функциональных возможностей, позволяющего обеспечить автоматизацию работы служб гражданской обороны и сил гражданской обороны; обеспечить наряду с эффективным обеспечением безопасности населения и территорий при возникновении чрезвычайных ситуаций природного, техногенного характера, также эффективное обеспечение безопасности населения, создание устойчивого функционирования объектов критической инфраструктуры, оперативный учет захоронений и идентификацию личности погибших при ведении военных действий или вследствие этих действий; сокращение времени для организации доступа населения в укрытия и убежища; сокращение времени обеспечения населения необходимыми средствами индивидуальной и коллективной защиты, питьевой водой, продуктами питания и медикаментами; повышение сохранности и автоматизация учета объектов культуры, исторических и материальных ценностей; повышение уровня охвата населения в процентном отношении, оповещенного о возникновении чрезвычайной ситуации, и, как, следствие, повышение сохранности людского ресурса, что достигается выполнением комплекса программно-технических средств автоматизированной системы оповещения в чрезвычайных ситуациях, поддерживающего сетецентрическую модель управления, включающего подсистему поддержки принятия решений; подсистему обеспечения эксплуатации; подсистему взаимодействия дежурно-диспетчерских служб, сил и средств РСЧС или гражданской обороны; подсистему сбора и обработки результатов мониторинга радиационной, химической и гидрометеорологической обстановки, выполненную с возможностью непрерывного сбора данных с, по меньшей мере, одной внешней системы безопасности; геоинформационную подсистему; подсистему сбора сил и средств гражданской обороны или РСЧС; подсистему оповещения и информирования населения; подсистему оповещения руководящего состава гражданской обороны или территориальной подсистемы РСЧС; подсистему документирования телефонных переговоров дежурно-диспетчерских служб; средства формирования тревожных сигналов на основании проведенных расчетов и полученных показаний сенсоров, датчиков мониторинга и внешних систем безопасности; комплекс выполнен с возможностью задания правил и алгоритмов формирования тревожных сигналов по выходу за границы допустимых значений показаний модулей мониторинга, определения правил и алгоритмов многофакторного анализа неблагоприятных факторов и явлений, которые в совокупности могут представлять угрозу, и алгоритмов формирования прогноза, формирования массива измерений сенсоров и датчиков мониторинга для расчета краткосрочного прогноза, подсистема поддержки принятия решений в своем составе дополнительно включает средства для приема информации о возникновении ЧС от внешних систем и средств предупреждения о ракетном нападении, средств радиоэлектронной разведки об угрозе артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, средства учета гражданских и военных захоронений; комплекс в своем составе дополнительно включает подсистему управления светомаскировкой критически важных объектов, обеспечивающую автоматизацию функций управления светомаскировкой социально-значимых и критически важных объектов, интегрированную с внешними автоматизированными системами управления уличным и внутриобъектовым освещением; подсистему управления работой убежищ и укрытий, обеспечивающую автоматизацию работы убежищ и укрытий, интегрированную с внешними системами управления инженерными подсистемами убежищ и укрытий, включающими системы вентиляции и кондиционирования, системы теплоснабжения, водоснабжения, водоотведения, электроснабжения, системы связи, системы защиты периметра; подсистему учета и контроля перемещений средств индивидуальной и коллективной защиты, медицинских и продовольственных средств; подсистема оповещения и информирования населения в своем составе дополнительно включает мобильные средства сиренно-речевого оповещения населения, выполненные на базе беспилотных летательных и передвижных аппаратов, при этом, мобильные средства сиренно-речевого оповещения населения выполнены с возможностью запуска в автоматическом режиме при возникновении чрезвычайных ситуаций.

Расширение области применения комплекса и функциональных возможностей комплекса позволяющего обеспечить автоматизацию работы служб гражданской обороны и сил гражданской обороны; обеспечить наряду с эффективным обеспечением безопасности населения и территорий при возникновении чрезвычайных ситуаций природного, техногенного характера, также эффективное обеспечение безопасности населения, создание устойчивого функционирования объектов критической инфраструктуры, оперативный учет захоронений и идентификацию личности погибших при ведении военных действий или вследствие этих действий, достигается за счет:

- наличия в составе подсистемы поддержки принятия решений комплекса средств для приема информации о возникновении ЧС от внешних систем и средств предупреждения о ракетном нападении, средств радиоэлектронной разведки об угрозе артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, средств учета гражданских и военных захоронений,

- наличия в составе комплекса подсистемы управления светомаскировкой критически важных объектов, обеспечивающей автоматизацию функций управления светомаскировкой социально-значимых и критически важных объектов, интегрированную с внешними автоматизированными системами управления уличным и внутриобъектовым освещением.

Сокращение времени организации доступа населения в укрытия и убежища, обеспечивается наличием в составе комплекса подсистемы управления работой убежищ и укрытий, предусматривающей автоматизацию работы убежищ и укрытий, интегрированную с внешними системами управления инженерными подсистемами убежищ и укрытий, включающими системы вентиляции и кондиционирования, системы теплоснабжения, водоснабжения, водоотведения, электроснабжения, системы связи, системы защиты периметра.

Сокращение времени снабжения населения необходимыми средствами индивидуальной и коллективной защиты, питьевой водой, продуктами питания и медикаментами обеспечивается наличием в составе комплекса подсистемы учета и контроля перемещений средств индивидуальной и коллективной защиты, медицинских и продовольственных средств.

Повышение сохранности и автоматизация учета объектов культуры, исторических и материальных ценностей обеспечивается за счет программно-технических средств, предусмотренных в составе подсистемы учета и контроля перемещений средств индивидуальной и коллективной защиты, медицинских и продовольственных средств.

Повышение уровня охвата населения в процентном отношении, оповещенного о возникновении чрезвычайных ситуаций, и, как, следствие, повышение сохранности людского ресурса, обеспечивается наличием в составе подсистемы оповещения и информирования населения комплекса мобильных средств сиренно-речевого оповещения населения, выполненных на базе беспилотных летательных и передвижных аппаратов с возможностью запуска мобильных средств сиренно-речевого оповещения населения, при возникновении чрезвычайных ситуаций в автоматическом режиме.

Краткое описание чертежей.

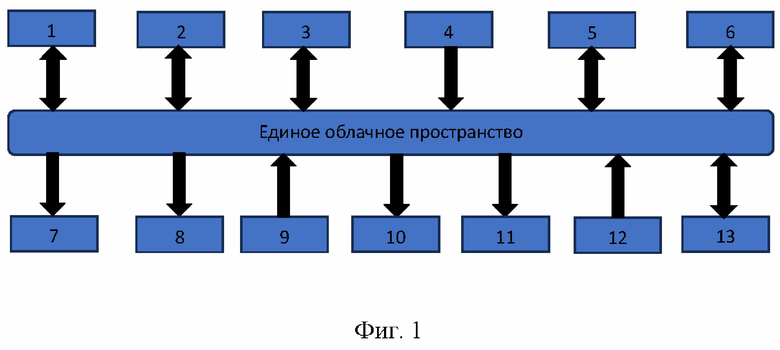

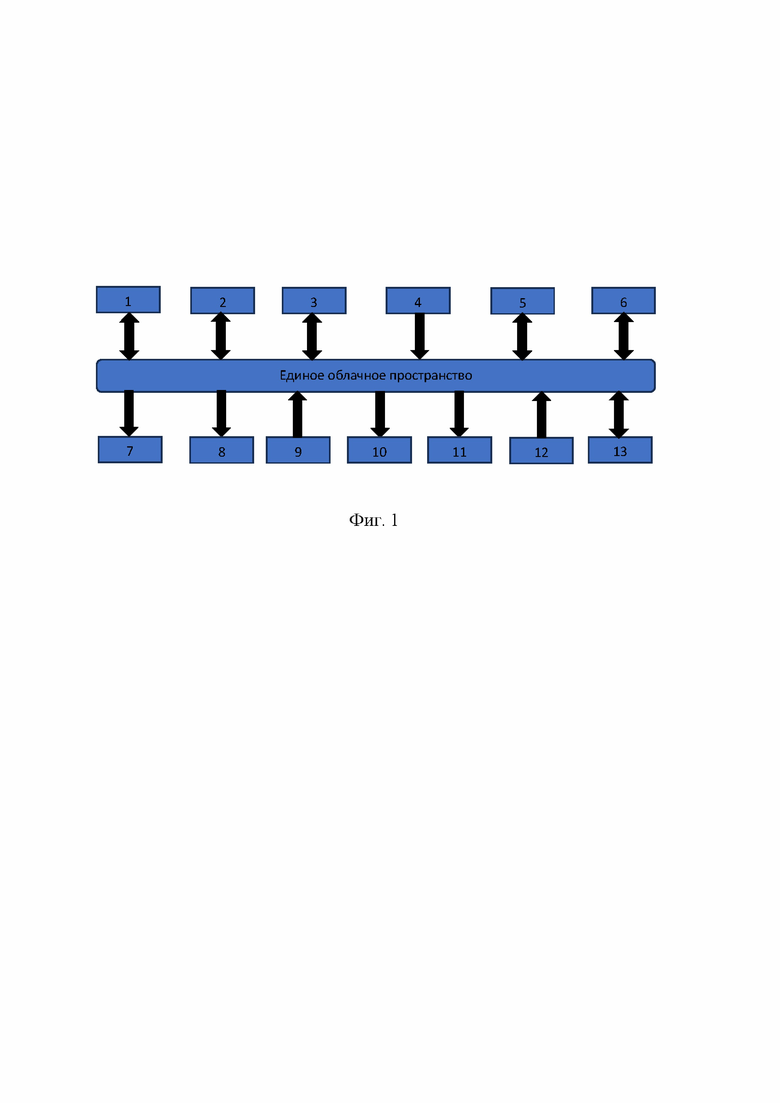

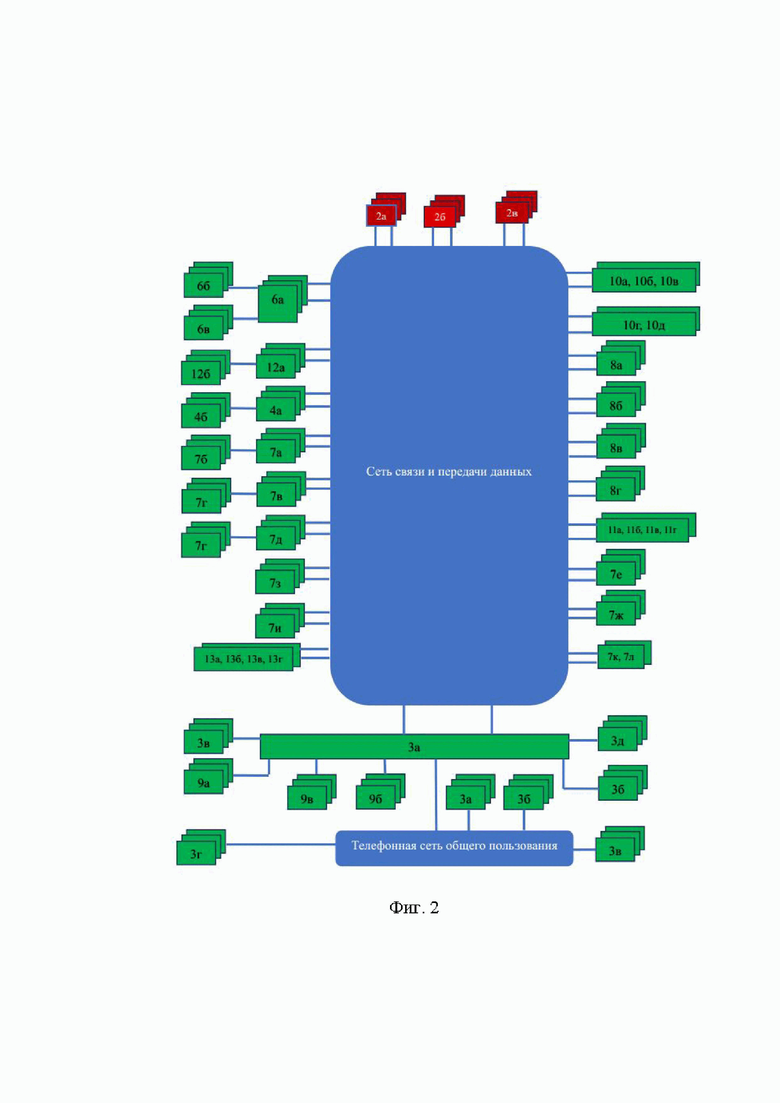

Изобретение поясняется чертежами, где на фиг.1 представлена схема подсистем, входящих в состав комплекса, объединенных в единое облачное пространство, на фиг.2 представлена схема структурная комплекса.

Позициями на фигурах обозначены:

1 - подсистема поддержки принятия решений,

2 - подсистема обеспечения эксплуатации,

3 - подсистема взаимодействия дежурно-диспетчерских служб, сил и средств РСЧС или гражданской обороны,

4 - подсистема сбора и обработки результатов мониторинга радиационной, химической и гидрометеорологической обстановки,

5 - геоинформационная подсистема,

6 - подсистема сбора сил и средств гражданской обороны или РСЧС,

7 - подсистема оповещения и информирования населения,

8 - подсистема оповещения руководящего состава гражданской обороны или территориальной подсистемы РСЧС,

9 - подсистема документирования телефонных переговоров дежурно-диспетчерских служб,

10 - подсистема управления работой убежищ и укрытий,

11 - подсистема управления светомаскировкой критически важных объектов,

12 - подсистема учета и контроля перемещений средств индивидуальной и коллективной защиты, медицинских и продовольственных средств.

13 - подсистема контроля обстановки и сбора аналитических данных.

Перечень обозначений, сокращений:

ГО - гражданская оборона

РСЧС - единая государственная система предупреждения и ликвидации чрезвычайных ситуаций - это система, объединяющая органы управления, силы и средства федеральных органов исполнительной власти, органов исполнительной власти субъектов Российской Федерации, органов местного самоуправления и организаций, в полномочия которых входит решение вопросов в области защиты населения и территорий от чрезвычайных ситуация природного и техногенного характера.

ЧС - чрезвычайная ситуация.

ПКО АС ОСОДУ - Программный комплекс оповещения автоматизированной системы объединенной системы оперативно-диспетчерского управления.

АРМ - автоматизированное рабочее место.

SIP - телефон, который позволяет совершать голосовые телефонные вызовы с использованием технологии Voice Over Internet Protocol (VoIP) - передачи голоса через сети связи и передачи данных.

Осуществление изобретения.

Комплекс программно-технических средств автоматизированной системы оповещения в чрезвычайных ситуациях (автоматизированной системы объединенных систем оперативно-диспетчерского управления) относится к области объединенных автоматизированных систем оперативно-диспетчерского управления РСЧС, гражданской обороной и оповещения населения, призванных обеспечить выполнение требований следующих нормативных документов:

- Указ Президента РФ от 16 октября 2019 г. № 501 «О Стратегии в области развития гражданской обороны, защиты населения и территорий от чрезвычайных ситуаций, обеспечения пожарной безопасности и безопасности людей на водных объектах на период до 2030 года»;

- Указ Президента РФ 20.12.2016 г. № 696 «Об утверждении Основ государственной политики Российской Федерации в области гражданской обороны на период до 2030 года»;

- Федеральный закон от 12.02.1998 г. № 28-ФЗ «О гражданской обороне» (с изменениями и дополнениями);

- Федеральный закон от 21.12.1994 N 68-ФЗ «О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера (с изменениями и дополнениями).

Комплекс может быть использован для:

- доведения до населения сигналов оповещения и экстренной информации об опасностях, возникающих при угрозе возникновения или возникновении чрезвычайных ситуаций природного и техногенного характера, а также при ведении военных действий или вследствие этих действий, о правилах поведения населения и необходимости проведения мероприятий по защите;

- подготовки населения в области гражданской обороны;

- доведения сигналов оповещения и экстренной информации до органов управления гражданской обороной или РСЧС;

- автоматизации учета, контроля перемещений и предоставления населению средств индивидуальной и коллективной защиты, питьевой воды, товаров первой необходимости, медикаментов, объектов культуры, материальных и исторических ценностей;

- автоматизации управления работой убежищ и укрытий;

- автоматизации проведение мероприятий по светомаскировке и постановке дымовых завес в местах размещения объектов критической инфраструктуры;

- сбора, координации и организации взаимодействия сил и средств гражданской обороны при проведении аварийно-спасательных и других неотложных работ в случае возникновения опасностей для населения при военных конфликтах или вследствие этих конфликтов, а также при чрезвычайных ситуациях природного и техногенного характера;

- обнаружения и обозначения районов, подвергшихся радиоактивному, химическому заражению и находящихся в зонах возможного затопления гидротехнических сооружений;

- учета захоронений и идентификация личности погибших;

- повышения постоянной готовности сил и средств гражданской обороны.

Комплекс программно-технических средств автоматизированной системы оповещения представляет собой современную комплексную автоматизированную систему оперативно-диспетчерского управления и оповещения населения, органов управления гражданской обороной или РСЧС, обладающую возможностями решения широкого спектра задач в области защиты населения и управления гражданской обороной, реализуемых на базе сетецентрических принципов в рамках единого облачного информационного пространства с использованием программно-технических средств, входящих в состав комплекса.

Предлагаемый комплекс поддерживает сетецентрическую модель управления, являющуюся наиболее жизнеспособной в условиях военных действий, в отличие от иерархических и централизованных моделей управления, что может привести в условиях военных действий при поражении центральных узлов систем к выходу данных систем из строя.

Комплекс выполнен в виде системы систем, включающей в себя многокомпонентные, объединенные общей базой знаний, автоматизированные системы управления и оповещения, содержащие в своем составе определенные настоящим изобретением подсистемы, позволяющие выполнять задачи по оповещению и информированию населения, органов управления с использованием широкого спектра технических средств оповещения, а также расширить свою ситуационную осведомленность во всем стратегическом спектре задач гражданской обороны, принимать ограниченные временем решения, базирующиеся на совокупных мультимедийных и мультиспектральных данных в реальном времени, точно планировать задачи, вести целеуказание и оценку деятельности служб гражданской обороны, сил гражданской обороны, аварийно спасательных формирований.

Комплекс реализован на базе специализированного программного обеспечения ПКО АС ОСОДУ (Программный комплекс оповещения автоматизированной системы объединенной системы оперативно-диспетчерского управления), представляющего собой специальное программное обеспечение, предназначенного для организации автоматизированных рабочих мест при создании систем оповещения и объединенных систем оперативно-диспетчерского управления различного уровня и позволяющего автоматизировать процесс управления всеми видами оповещения и информирования, обеспечивающего прием, обработку, отображение, формирование и передачу команд и информации оповещения.

Комплекс программно-технических средств автоматизированной системы оповещения в чрезвычайных ситуациях, включает в себя следующие подсистемы:

Подсистема поддержки принятия решений (1 - условное обозначение подсистемы на схеме на фиг. 1, сокращенно подсистема (1));

Подсистема обеспечения эксплуатации (2 - условное обозначение подсистемы на схеме на фиг. 1, сокращенно подсистема (2));

Подсистема взаимодействия дежурно-диспетчерских служб, сил и средств РСЧС или гражданской обороны (3 - условное обозначение подсистемы на схеме на фиг. 1, сокращенно подсистема (3));

Подсистема сбора и обработки результатов мониторинга радиационной, химической и гидрометеорологической обстановки (4 - условное обозначение подсистемы на схеме на фиг. 1, сокращенно подсистема (4));

Геоинформационная подсистема (5 - условное обозначение подсистемы на схеме на фиг. 1, сокращенно подсистема (5));

Подсистема сбора сил и средств гражданской обороны или РСЧС (6 - условное обозначение подсистемы на схеме на фиг. 1, сокращенно подсистема (6));

Подсистема оповещения и информирования населения (7 - условное обозначение подсистемы на схеме на фиг. 1, сокращенно подсистема (7));

Подсистема оповещения руководящего состава гражданской обороны или территориальной подсистемы РСЧС (8 - условное обозначение подсистемы на схеме на фиг. 1, сокращенно подсистема (8));

Подсистема документирования телефонных переговоров дежурно-диспетчерских служб (9 - условное обозначение подсистемы на схеме на фиг. 1, сокращенно подсистема (9));

Подсистема управления работой убежищ и укрытий (10 - условное обозначение подсистемы на схеме на фиг. 1, сокращенно подсистема (10));

Подсистема управления светомаскировкой критически важных объектов (11 - условное обозначение подсистемы на схеме на фиг. 1, сокращенно подсистема (11));

Подсистема учета и контроля перемещений средств индивидуальной и коллективной защиты, медицинских и продовольственных средств (12 - условное обозначение подсистемы на схеме на фиг. 1, сокращенно подсистема (12));

Подсистема контроля обстановки и сбора аналитических данных (13 - условное обозначение подсистемы контроля обстановки и сбора аналитических данных, на фиг. 1, сокращенно подсистема (13)).

В состав комплекса включены следующие программно-технические средства:

- группа (кластер) серверов с общесистемным и специализированным программным обеспечением ПКО АС ОСОДУ (2а - условное обозначение группы серверов с общесистемным и специализированным программным обеспечением ПКО АС ОСОДУ на схеме на фиг. 2);

- стационарные и подвижные АРМ диспетчеров служб гражданской обороны или РСЧС (2б - условное обозначение стационарных и подвижных АРМ диспетчеров служб гражданской обороны или РСЧС на схеме на фиг. 2);

- планшеты и карманные персональные компьютеры сил гражданской обороны или РСЧС (2в - условное обозначение планшетов и карманных персональных компьютеров сил гражданской обороны или РСЧС на схеме на фиг. 2);

- блоки контроля состояния датчиков «Сухой контакт», «Токовая петля 4-20 мА», «RS-485» (4а - условное обозначение блоков контроля состояния датчиков «Сухой контакт», «Токовая петля 4-20 мА», «RS-485» на схеме на фиг. 2);

- датчики мониторинга радиационной обстановки, концентрации аварийных химически опасных веществ, уровня воды в верхнем и нижнем бьефе гидротехнических сооружений и их состояния, метеорологической обстановки на подведомственных территориях (4б - условное обозначение датчиков мониторинга радиационной обстановки, концентрации аварийных химически опасных веществ, уровня воды в верхнем и нижнем бьефе гидротехнических сооружений и их состояния, метеорологической обстановки на подведомственных территориях на схеме на фиг. 2);

- считывающие терминалы (12а - условное обозначение считывающих терминалов на схеме на фиг. 2);

- идентификаторы (12б - условное обозначение идентификаторов на схеме на фиг. 2);

- коммутационная платформа (3а - условное обозначение коммутационной платформы на схеме на фиг. 2);

- специализированные контроллеры доступа (6а - условное обозначение специализированных контроллеров доступа на схеме на фиг. 2);

- персональные карты (6б - условное обозначение персональных карт на схеме на фиг. 2);

- идентификационные метки (6в - условное обозначение идентификационных меток на схеме на фиг. 2);

- SIP-телефоны (3б - условное обозначение SIP-телефонов на схеме на фиг. 2);

- софтфоны (3в - условное обозначение софтфонов на схеме на фиг. 2);

- сотовые телефоны (3г - условное обозначение сотовых телефонов на схеме на фиг. 2);

- стационарные аналоговые телефоны (3д - условное обозначение стационарных аналоговых телефонов на схеме на фиг. 2);

- модули для записи SIP-телефонов, софтфонов (9а - условное обозначение модулей для записи SIP-телефонов, софтфонов на схеме на фиг. 2);

- средства записи сотовых телефонов (9б - условное обозначение средств записи сотовых телефонов на схеме на фиг. 2);

- средства записи стационарных аналоговых телефонов, микрофонов и звукового тракта радиостанций (9в - условное обозначение средств записи стационарных аналоговых телефонов, микрофонов и звукового тракта радиостанций на схеме на фиг. 2);

- модуль автоматического открытия убежищ и укрытий (10а - условное обозначение модулей автоматического открытия убежищ и укрытий на схеме фиг.2);

- модуль учета заполняемости убежищ и укрытий (10б - условное обозначение модулей учета заполняемости убежищ и укрытий на схеме фиг. 2);

- модуль учета профилактических работ по поддержанию убежищ в состоянии постоянной готовности (10в - условное обозначение модулей учета профилактических работ по поддержанию убежищ в состоянии постоянной готовности на схеме фиг. 2);

- модуль информирования населения (10г - условное обозначение модулей информирования населения на схеме фиг. 2);

- модуль контроля обстановки в убежищах и укрытиях (10д - условное обозначение модулей контроля обстановки в убежищах и укрытиях на схеме фиг. 2);

- модуль управления светомаскировкой объектов (11а - условное обозначение модуля управления светомаскировкой объектов на схеме фиг. 2);

- модуль постановки дымовых завес (11б - условное обозначение модуля постановки дымовых завес на схеме фиг. 2);

- модуль управления производственными огнями (11в - условное обозначение модуля управления производственными огнями на схеме фиг. 2);

- модуль управления тепловыми имитаторами (11г - условное обозначение модуля управления тепловыми имитаторами на схеме фиг. 2).

- программные модули оповещения абонентов по SIP-телефонам и софтфонам (8а - условное обозначение программных модулей оповещения абонентов по SIP-телефонам и софтфонам на схеме на фиг. 2);

- программные модули приема и рассылки текстовых сообщений по адресам электронной почты пользователей и с использованием мессенджера «Телеграм» и с использованием Интернет-ресурсов (8б - условное обозначение программных модулей рассылки текстовых сообщений по адресам электронной почты пользователей и с использованием мессенджера «Телеграм» на схеме на фиг. 2);

- программно-технические средства оповещения по стационарных аналоговым телефонам (8в - условное обозначение программно-технических средств оповещения по стационарных аналоговым телефонам на схеме на фиг. 2);

- программно-технические средства оповещения по сотовым телефонам и смартфонам (8г);

- устройства запуска сирен (7а - условное обозначение устройств запуска сирен на схеме на фиг. 2);

- электросирены (7б - условное обозначение электросирен на схеме на фиг. 2);

- радиотрансляционные усилители мощности с устройствами управления (7в - условное обозначение радиотрансляционных усилителей мощности с устройствами управления на схеме на фиг. 2);

- рупорные громкоговорители (7г - условное обозначение рупорных громкоговорителей на схеме на фиг. 2);

- звукоусилительные блоки уличного исполнения с устройствами управления (7д - условное обозначение звукоусилительных блоков уличного исполнения с устройствами управления на схеме на фиг. 2);

- средства сопряжения с системами оповещения и управления эвакуацией при пожарах, громкоговорящей связи, проводного радиовещания и fm-вещания (7е - условное обозначение средств сопряжения с системами оповещения и управления эвакуацией при пожарах, громкоговорящей связи, проводного радиовещания и fm-вещания на схеме на фиг. 2);

- средства доведения информации через аналоговые домофонные системы (7ж - условное обозначение средств доведения информации через аналоговые домофонные системы на схеме на фиг. 2);

- средства доведения информации через SIP домофонные системы (7з - условное обозначение средств доведения информации через SIP домофонные системы на схеме на фиг. 2);

- средства доведения информации до населения через информационные терминалы (7и - условное обозначение средств доведения информации до населения через информационные терминалы на схеме на фиг. 2);

- средства доведения информации через сети телерадиовещания, включая сети цифрового кабельного вещания и сети цифрового эфирного вещания стандарта DVBT-2 (7к - условное обозначение средств доведения информации через сети телерадиовещания, включая сети цифрового кабельного вещания и сети цифрового эфирного вещания стандарта DVBT-2 на схеме на фиг. 2);

- мобильные средства сиренно-речевого оповещения на базе беспилотных летательных и передвижных аппаратов (7л - условное обозначение мобильных средств сиренно-речевого оповещения на базе беспилотных летательных и передвижных аппаратов на схеме на фиг. 2);

- стационарные средства видеонаблюдения (13а - условное обозначение стационарных средств видеонаблюдения;

- передвижные средства видеонаблюдения, включая нагрудные видеорегистраторы и средства контроля обстановки, установленные на базе беспилотных летательных и передвижных аппаратов (13б - условное обозначение стационарных средств видеонаблюдения;

- модули сбора медицинской, дактилоскопической, биометрической информации и распознавания QR-кодов (13в - условное обозначение модулей сбора медицинской, дактилоскопической, биометрической информации и распознавания QR-кодов);

- модуль контроля перемещений транспортных средств (13г - условное обозначение модуля контроля перемещений транспортных средств на схеме фиг. 2).

Базовым звеном комплекса является подсистема обеспечения эксплуатации (2), обеспечивающая взаимодействие через сеть связи и передачи данных группы серверов с общесистемным и специализированным программным обеспечением ПКО АС ОСОДУ (2а), стационарных и подвижных АРМ диспетчера служб гражданской обороны или РСЧС (2б), планшетов и карманных персональных компьютеров сил гражданской обороны или РСЧС (2в), предусмотренных в составе комплекса оконечных средств оповещения, управления и мониторинга. В базе подсистемы (2) осуществляется хранение обучающих роликов для просмотра населением в целях подготовки населения в области гражданской обороны.

Взаимодействие группы серверов с общесистемным и специализированным программным обеспечением ПКО АС ОСОДУ (2а), стационарных и подвижных АРМ диспетчера служб гражданской обороны или РСЧС (2б), планшетов и карманных персональных компьютеров сил гражданской обороны или РСЧС (2в), предусмотренных в составе комплекса оконечных средств оповещения, управления и мониторинга осуществляется через проводные каналы связи и передачи данных, организованные на базе технологии VPN, а также через беспроводные закрытые каналы связи на базе технологий 3G, 4G, 5G.

Для интеграции в состав комплекса средств мониторинга природных и техногенных чрезвычайных ситуаций (4а, 4б), помимо вышеуказанных каналов связи и передачи данных также используются каналы, реализуемые на базе технологий NB-IoT и LoraWAN.

Для управления техническими средствами оповещения (7а-7л) конфигурация комплекса также позволяет использовать радиоканалы стандартов 3G, 4G, 5G, DMR, Tetra, TDMA, каналы тональной частоты, выделенные линии и коммутируемые линии связи.

В случае выхода из строя основных проводных каналов связи и передачи данных, организованных на базе технологии VPN, интегрированная подсистема обеспечения эксплуатации (2) предусматривает использование резервных каналов связи и передачи данных, реализуемые на базе технологий связи 3G, 4G, 5G, радиоканалов стандартов DMR, Tetra, TDMA, каналов тональной частоты, выделенных линий и коммутируемых линий связи и автоматически осуществляет поиск альтернативных маршрутов передачи информации.

Комплекс поддерживает работу с использованием протоколов TCP/IP, UDP.

В составе комплекса предусмотрена подсистема информационной безопасности, предусматривающая в своем составе инструменты, обеспечивающие защиту информации на всех уровнях модели взаимодействия открытых систем.

В целях своевременного контроля радиационной обстановки, концентрации аварийных химически опасных веществ, уровня воды в верхнем и нижнем бьефе гидротехнических сооружений и их состояния, метеорологической обстановки на подведомственных территориях в составе комплекса предусмотрена подсистема сбора и обработки результатов мониторинга радиационной, химической и гидрометеорологической обстановки (4), в составе которой предусмотрены блоки контроля состояния датчиков «Сухой контакт», «Токовая петля 4-20 мА», «RS-485» (4а) и датчики мониторинга радиационной обстановки, концентрации аварийных химически опасных веществ, уровня воды в верхнем и нижнем бьефе гидротехнических сооружений и их состояния, метеорологической обстановки на подведомственных территориях (4б).

Подсистема учета и контроля перемещений средств индивидуальной и коллективной защиты, медицинских и продовольственных средств (12) предназначена для учета номенклатуры и видов средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, объектов культуры, исторических и культурных ценностей и контроля их перемещений. Подсистема (12) содержит структурированный перечень средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, объектов культуры, исторических и материальных ценностей и сведения о местах их хранения.

Для контроля перемещений средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, объектов культуры, исторических и материальных ценностей в составе подсистемы (12) предусмотрены считывающие терминалы (12а) для определения номенклатуры средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, объектов культуры, исторических и материальных ценностей и идентификаторы (12б) средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, объектов культуры, исторических и материальных ценностей, содержащие сведения о типах и наименованиях средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, объектах культуры, исторических и материальных ценностях, индивидуальные регистрационные номера, даты постановки на учет, сроки годности, местах хранения вышеуказанных средств, наносимые на средства индивидуальной и коллективной защиты, медицинские и продовольственные средства, объекты культуры, исторические и материальные ценности, что позволит вести учет хранения и перемещений вышеуказанных средств.

Места хранения средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, объектов культуры, исторических и материальных ценностей определяются органами исполнительной власти и местного самоуправления, собственниками объектов, имеющих средства индивидуальной и коллективной защиты, медицинские и продовольственные средства, объекты культуры, исторические и материальные ценности.

Контроль номенклатуры, хранения и перемещений средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, объектов культуры, исторических и материальных ценностей осуществляется службами гражданской обороны, ответственными за хранение средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, объектов культуры, исторических и материальных ценностей, предоставление населению и персоналу средств индивидуальной и коллективной защиты, медицинских и продовольственных средств.

Места выдачи средств индивидуальной и коллективной защиты, медицинских и продовольственных средств населению публикуются органами местного самоуправления.

Места выдачи средств индивидуальной и коллективной защиты медицинских и продовольственных средств персоналу объектов публикуются собственниками объектов.

При угрозе ракетного нападения, артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, а также природных и техногенных ЧС на АРМ диспетчера в автоматическом, автоматизированном или ручном режимах осуществляется запуск средств 8г и 8а подсистемы 8, также средств 7а, 7б, 7в, 7г, 7д, 7е, 7ж, 7з, 7и, 7к, 7л подсистемы 7 в целях информирования населения и руководящего состава о местах выдачи средств индивидуальной и коллективной защиты, медицинских и продовольственных средств.

На планшеты и карманные персональные компьютеры сил РСЧС или гражданской обороны, ответственных за выдачу населению средств индивидуальной и коллективной защиты медицинских и продовольственных средств, с АРМ диспетчера поступает информация о объемах находящихся в местах хранения и выдачи средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, номенклатуре средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, подлежащих выдаче при возникновении чрезвычайных ситуаций природного и техногенного характера, в также в следствии ракетного нападения, артиллерийских и авиационных ударов.

При поступлении в места хранения и выдачи средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, заранее оснащенных идентификаторами 12б, информация с идентификаторов 12б считывается терминалами 12а, передается единое облачное пространство.

При выдаче населению и персоналу объектов средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, заранее оснащенных идентификаторами 12б, терминалы 12а фиксируют информацию о том, что средства индивидуальной и коллективной защиты медицинских и продовольственных средств были выданы населению и персоналу объектов, передают данную информацию в единое облачное пространство.

Подсистема сбора сил и средств гражданской обороны или РСЧС (6) позволяет фиксировать пребывание сил и средств на пункты сбора с использованием специализированных контроллеров доступа (6а) и персональных карт (6б) и идентификационных меток (6в), включая сведения о составе прибывающих сил и средств, времени прибытия и времени убытия.

Подсистема взаимодействия дежурно-диспетчерских служб (3) включает в свой состав коммутационную платформу (3а) и обеспечивает:

- прием поступающих от населения звонков, sms и mms-сообщений, публикаций со специализированных Интернет-ресурсов и мессенджеров с формированием карточек событий и последующей передачей информации в соответствующие службы гражданской обороны и силам, задействованным в предотвращении/ликвидации последствий чрезвычайных ситуаций;

- обмен файлами и текстовыми сообщениями между АРМ диспетчеров, планшетами и карманными персональными компьютерами сил РСЧС или гражданской обороны;

- организацию аудиоконференций и аудиозвонков между АРМ диспетчеров, планшетами и карманными персональными компьютерами сил РСЧС или гражданской обороны;

- звонки на SIP-телефоны (3б), софтфоны (3в), сотовые телефоны (3г) и стационарные аналоговые телефоны (3д);

- организацию видеоконференций и видеозвонков между АРМ диспетчеров, планшетами и карманными персональными компьютерами сил РСЧС или гражданской обороны.

Подсистема документирования телефонных переговоров дежурно-диспетчерских служб (9) предусматривает модули для записи SIP-телефонов, софтфонов (9а), средства записи сотовых телефонов (9б) и средства записи стационарных аналоговых телефонов, микрофонов и звукового тракта радиостанций (9в).

Записи телефонных переговоров дежурно-диспетчерских служб сохраняются в единое облачное пространство.

Подсистема управления работой убежищ и укрытий (10) призвана обеспечить автоматизацию работы убежищ и укрытий.

Подсистема управления работой убежищ и укрытий (10) включает в себя структурированный перечень и классификацию убежищ и укрытий, находящихся в зоне возникновения чрезвычайных ситуаций природного и техногенного характера, возникающих, в том числе, в результате боевых действий и террористических актов и передает сведения об убежищах в геоинформационную систему (5) и подсистему поддержки принятия решений (1).

Подсистема управления работой убежищ и укрытий (10) обеспечивает автоматизацию работы убежищ и укрытий и включает в себя:

- модуль автоматического открытия убежищ и укрытий, обеспечивающий автоматическое открытие убежищ и укрытий при возникновении ЧС в групповом, циркулярном и избирательном режимах (10а);

- модуль учета заполняемости убежищ и укрытий, обеспечивающий оценку заполняемости убежищ и укрытий (10б);

- модуль учета профилактических работ по поддержанию убежищ в состоянии постоянной готовности, фиксирующий проводимые в установленные сроки профилактические работы по поддержанию убежищ в состоянии постоянной готовности (10в);

- модуль информирования населения, находящегося в убежищах и укрытиях, об обстановке и масштабах возникновения ЧС, правилах поведения при возникновении ЧС (10г);

- модуль контроля обстановки в убежищах и укрытиях, обеспечивающий контроль за обстановкой в убежищах и укрытиях (10д).

Кроме того, подсистема управления работой убежищ и укрытий (10) предусматривает интеграцию с действующей внешней системой управления инженерными подсистемами убежищ и укрытий, включая системы вентиляции и кондиционирования, системы теплоснабжения, водоснабжения, водоотведения, электроснабжения, системы связи, системы защиты периметра.

Сведения о местах расположения убежищ и укрытий, доступных в населенных пунктах, публикуются органами местного самоуправления. В свою очередь, сведения о местах расположения убежищ и укрытий, доступных на промышленных объектах и объектах критической инфраструктуры, публикуются собственниками вышеуказанных объектов. В населенных пунктах, на промышленных объектах и объектах критической инфраструктуры присутствуют указатели к местам размещения убежищ и укрытий.

При угрозе ракетного нападения, артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, а также природных и техногенных ЧС на АРМ диспетчера в автоматическом, автоматизированном или ручном режимах осуществляется запуск средств 8б,8г,8в и 8а подсистемы 8, также средств 7а, 7б, 7в, 7г, 7д, 7е, 7ж, 7з, 7и, 7к, 7л подсистемы 7 в целях оповещения населения и руководящего состава о необходимости перемещения в убежища и укрытия с параллельной активацией модулей автоматического открытия убежищ и укрытий (10а).

По мере пребывания людей в убежища и укрытия диспетчер с использованием модуля учета заполняемости убежищ и укрытий оценивает степень заполненности убежищ и укрытий людьми (10б).

Для информирования населения, пребывающего в убежищах и укрытиях, об окружающей обстановке, правилах поведения при возникновении чрезвычайных ситуаций диспетчер на АРМ с использованием специализированного программного обеспечения осуществляет запуск модуль информирования населения, устанавливаемого в убежищах и укрытиях (10г).

Для контроля обстановки в убежищах и укрытиях, в том числе для своевременного обнаружения нарушения норм общественного порядка, необходимости оказания медицинской помощи пребывающему в убежищах и укрытиях населению диспетчер активирует модуль контроля обстановки в убежищах и укрытиях (10д).

Для оценки учета профилактических работ по поддержанию убежищ в состоянии постоянной готовности диспетчер на АРМ активирует модуль учета профилактических работ по поддержанию убежищ в состоянии постоянной готовности (10в), в котором отображается информация о лице проводившем профилактические и ремонтные работы, времени проведения работ и перечне проведенных работ.

При глобальной угрозе ракетного нападения, артиллерийских и авиационных ударов, а также при чрезвычайных ситуациях глобального масштаба с АРМ диспетчера осуществляется запуск модулей 10а, 10б, 10г, 10д.

Групповой режим запуска модулей предусматривает одновременный запуск всех модулей 10а, 10б, 10г, 10д на подведомственной территории.

Циркулярный режим запуска модулей предусматривает последовательный запуск всех модулей 10а, 10б, 10г, 10д на подведомственной территории.

При угрозе ракетного нападения, артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, отдельным объектам или кварталам, а также при возникновении чрезвычайных ситуаций природного и техногенного характера локального масштаба модули 10а, 10б, 10г, 10д запускаются в избирательном режиме только на отдельных объектах и в отдельных кварталах.

Подсистема оповещения руководящего состава гражданской обороны или РСЧС (8) включает в себя:

- программные модули оповещения абонентов по SIP-телефонам и софтфонам (8а);

- программные модули рассылки текстовых сообщений по адресам электронной почты пользователей и с использованием мессенджера «Телеграм» (8б);

- программно-технические средства оповещения по стационарным аналоговым телефонам (8в);

- программно-технические средства оповещения по сотовым телефонам и смартфонам (8г), в том числе, с использованием SMS-сообщений и PUSH-сообщений.

Для доведения до населения сигналов оповещения и экстренной информации об опасностях, возникающих при угрозе возникновения или возникновении чрезвычайных ситуаций природного и техногенного характера, а также при ведении военных действий или вследствие этих действий, о правилах поведения населения в зоне возникновения чрезвычайных ситуаций предусмотрена подсистема оповещения и информирования населения (7), включающая в себя предусмотренные в составе комплекса:

- средства пунктов электросиренного оповещения, включающие устройства запуска сирен (7а) и электросирены (7б);

- средства стоечных пунктов сиренно-речевого оповещения, включая радиотрансляционные усилители мощности с устройствами управления (7в), рупорные громкоговорители (7г);

- средства уличных пунктов сиренно-речевого оповещения, включая звукоусилительные блоки уличного исполнения с устройствами управления (7д),

- средства сопряжения с системами оповещения и управления эвакуацией при пожарах, громкоговорящей связи, проводного радиовещания и fm-вещания (7е);

- средства доведения информации через аналоговые домофонные системы (7ж);

- средства доведения информации через SIP домофонные системы (7з);

- средства доведения информации до населения через информационные терминалы (7и);

- средства доведения информации через сети телерадиовещания, включая сети цифрового кабельного вещания и сети цифрового эфирного вещания стандарта DVBT-2 (7к).

- мобильные средства сиренно-речевого оповещения на базе беспилотных летательных и передвижных (наземных, надводных) аппаратов (7л).

При угрозе ракетного нападения, артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, а также природных и техногенных ЧС в районы и на участки местности, не охваченные средствами 7а, 7б, 7в, 7г, 7д подсистемы 7, в соответствии с заданным на АРМ диспетчера маршрутом движения направляются беспилотные летательные, наземные и надводные аппараты, оснащенные мобильными средствами сиренно-речевого оповещения.

При достижении установленных точек с АРМ диспетчера/либо с пультов управления беспилотными летательными, наземными и надводными аппаратами, синхронизированных с базами данных подсистемы обеспечения эксплуатации (2), осуществляется трансляция сигнала «Внимание Всем!» и экстренной информации через мобильные средства сиренно-речевого оповещения.

Подсистема контроля обстановки и сбора аналитических данных (13) обеспечивает контроль обстановки в зоне возникновения чрезвычайных ситуаций с использованием встроенных средств видеонаблюдения и посредством интеграции с действующими внешними системами видеонаблюдения населённых пунктов, социально-значимых объектов, объектов критической инфраструктуры и сбор аналитических данных, включая медицинские данные, биометрические данные, дактилоскопические данные и справочные данные, содержащиеся в QR-кодах.

Подсистема 13 включает в себя следующие элементы:

- стационарные средства видеонаблюдения (13а), обеспечивающие трансляцию видео в режиме реально времени и изображений;

- передвижные средства видеонаблюдения, включая нагрудные видеорегистраторы и средства контроля обстановки, установленные на базе беспилотных летательных и передвижных аппаратов (13б), обеспечивающие трансляцию видео в режиме реально времени и изображений;

- модули сбора медицинской, дактилоскопической, биометрической информации и распознавания QR-кодов (13в), обеспечивающие сбор медицинских данных, дактилоскопических данных, биометрических данных и справочных данных;

- модули контроля перемещений транспортных средств (13г), обеспечивающие интеграцию с модулями Глонасс/GPS, которыми оснащены транспортные средства.

Подсистема поддержки принятия решений (1) предназначена для приема информации из подсистемы сбора и обработки результатов мониторинга радиационной, химической и гидрометеорологической обстановки (4), формирования тревожного сигнала, расчета зоны возможного развития чрезвычайной ситуации и вывода на АРМ диспетчера алгоритма действий при угрозе возникновения или при возникновении чрезвычайных ситуаций, формирования прогноза развития чрезвычайной ситуации.

В состав подсистемы (1) входят:

- средства для приема информации об угрозе возникновения или возникновении ЧС, связанных с химическим, радиационным заражением территории, а также с затоплением территории вследствие аварий на гидротехнических сооружениях, программно-технические средства подсистемы мониторинга радиационной, химической, гидрометеорологической обстановки (4);

- средства для приема информации о возникновении ЧС от действующих внешних систем и средств предупреждения о ракетном нападении, средств радиоэлектронной разведки об угрозе артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, включающие программно-технические модули сопряжения с действующими внешними системами и средствами предупреждения о ракетном нападении, средствами радиоэлектронной разведки об угрозе артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов;

- средства для приема и обработки информации от программно-технических средств подсистемы контроля обстановки и сбора аналитических данных (13);

- средства учета гражданских и военных захоронений, обеспечивающие ведение реестра гражданских и военных захоронений, сбор и структуризацию данных о захороненных лицах, поступающую от предусмотренных в составе подсистемы контроля обстановки и сбора аналитических данных (13) модулей сбора информации (13в), содержащих сведения о персональных данных погибших лиц, полученные с персональных карт, специализированных жетонов и идентификационных меток;

- расчетно-аналитические комплексы прогнозирования чрезвычайных ситуаций;

- база обучающих роликов для трансляции населению в целях подготовки населения в области гражданской обороны.

Подсистема управления светомаскировкой критически важных объектов (11) призвана обеспечить автоматизацию функций управления светомаскировкой социально-значимых и критически важных объектов инфраструктуры и жизнеобеспечения, включая управление уличным освещением населенных пунктов, управление производственными огнями, перевод населенных пунктов и критически важных объектов в режим полной и частичной светомаскировки, активация ложной светомаскировки объектов в групповом, циркулярном и избирательном режимах.

Подсистема управления светомаскировкой критически важных объектов (11) включает в себя структурированный перечень и классификацию критически важных объектов, населенных пунктов и используемых средств светомаскировки и постановки дымовых завес.

Подсистема (11) включает в себя следующие элементы:

- модуль управления светомаскировкой объектов (11а), обеспечивающий управление средствами светомаскировки объектов;

- модуль постановки дымовых завес (11б), обеспечивающий постановку дымовых завес на критически важных объектах;

- модуль управления производственными огнями (11в), обеспечивающий управления производственными огнями;

- модуль управления тепловыми имитаторами (11г), обеспечивающий управления тепловыми имитаторами.

Кроме того, подсистема управления светомаскировкой критически важных объектов (11) предусматривает интеграцию с действующими внешними автоматизированными системами управления уличным и внутриобъектовым освещением с использованием модулей управления светомаскировкой объектов (11а).

Перевод населенных пунктов и критически важных объектов в режим полной и частичной светомаскировки осуществляется с помощью модулей управления светомаскировкой объектов (11а) и модулей управления производственными огнями (11в) при угрозах ракетного нападения, артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, в соответствии с конфигурацией вышеуказанных модулей, заранее заданной на основании нормативно-правовых и регламентирующих документов, регулирующих использование режимов полной и частичной светомаскировки населенных пунктов и критически важных объектов.

Активация ложной светомаскировки объектов также осуществляется с помощью модулей управления светомаскировкой объектов (11а) и модулей управления производственными огнями (11в) при угрозах ракетного нападения, артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов.

При глобальной угрозе ракетного нападения, артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, модули управления светомаскировкой объектов (11а), модули постановки дымовых завес (11б), модули управления производственными огнями (11в), модуль управления тепловыми имитаторами (11г) запускаются в групповом либо в циркулярном режимах на всей подведомственной территории в соответствии с заранее установленных режимом запуска.

Групповой режим запуска модулей предусматривает одновременный запуск всех модулей подсистемы управления светомаскировкой критически важных объектов на подведомственной территории.

Циркулярный режим запуска модулей предусматривает последовательный запуск всех модулей подсистемы управления светомаскировкой критически важных объектов на подведомственной территории.

При угрозе ракетного нападения, артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, отдельным объектам или кварталам, модули управления светомаскировкой объектов (11а), модули постановки дымовых завес (11б), модули управления производственными огнями (11в), модули управления тепловыми имитаторами (11г) запускаются в избирательном режиме только на отдельных объектах и в отдельных кварталах.

Геоинформационная подсистема (5) предназначена для приема и отображения информации о сформированном посредством подсистемы поддержки принятия решений (1) прогнозе развития чрезвычайной ситуации при угрозе возникновения или при возникновении чрезвычайных ситуаций, связанных с химическим, радиационным заражением территории, а также с затоплением территории вследствие аварий на гидротехнических сооружениях, при угрозе ракетного нападения, артиллерийских и авиационных ударов, при угрозе артиллерийских и авиационных ударов, и отображения на АРМ диспетчера карты и инструментов для формирования тематических слоев служб и штабов гражданской обороны.

Кроме того, на АРМ диспетчера, портативных компьютерах, КПК, планшетных компьютерах сил гражданской обороны отображается карта содержащая зону развития чрезвычайной ситуации с расположенными в зоне программно-техническими средствами подсистем комплекса, включая индикацию состояния вышеуказанных программно-технических средств комплекса и доступ к ним.

Сохранение работоспособности комплекса при отключении от сети электроснабжения реализуется с использованием внешних и встроенных источников бесперебойного питания.

Комплекс программно-технических средств автоматизированной системы оповещения в чрезвычайных ситуациях работает следующим образом:

Комплекс предусматривает круглосуточную работу и функционирует в ручном, автоматизированном и автоматическом режимах.

Информация о радиационной обстановке, концентрации аварийных химически опасных веществ, уровне воды в верхнем и нижнем бьефе гидротехнических сооружений и их состоянии, метеорологической обстановке на подведомственных территориях фиксируется датчиками мониторинга радиационной обстановки, концентрации аварийных химически опасных веществ, уровня воды в верхнем и нижнем бьефе гидротехнических сооружений и их состояния, метеорологической обстановки на подведомственных территориях (4б), входящими в состав подсистемы сбора и обработки результатов мониторинга радиационной, химической и гидрометеорологической обстановки (4). Информация с показаниями датчиков мониторинга, поступающая от блоков контроля состояния датчиков «Сухой контакт», «Токовая петля 4-20 мА», «RS-485» (4а) сохраняется в единое облачное пространство и поступает в расчетно-аналитические комплексы прогнозирования чрезвычайных ситуаций, входящие в состав подсистемы поддержки принятия решений (1).

После формирования подсистемой поддержки принятия решений (1) прогноза развития чрезвычайной ситуации информация поступает в геоинформационную подсистему (5) и на АРМ диспетчера, на планшетах и карманных персональных компьютерах сил гражданской обороны или РСЧС отображается карта с указанием:

- показаний датчиков мониторинга;

- предполагаемых границ зон возникновения чрезвычайной ситуации;

- перечня используемых программно-технических средств оповещения подсистемы оповещения и информирования населения (7), подсистемы оповещения руководящего состава гражданской обороны или территориальной подсистемы РСЧС (8), находящихся в зоне развития чрезвычайной ситуации;

- перечня находящихся в зоне развития чрезвычайной ситуации убежищ и укрытий на основании данных подсистемы управления работой убежищ и укрытий (10);

- перечня пунктов сбора сил и средств гражданской обороны или РСЧС;

- перечня мест хранения и номенклатуры требуемых средств индивидуальной и коллективной защиты, медицинских и продовольственных средств на основании данных подсистемы учета и контроля перемещений средств индивидуальной и коллективной защиты, медицинских и продовольственных средств (12);

- местоположения специализированных транспортных средств;

- доступных в зоне возникновения ЧС стационарных и подвижных средств видеонаблюдения для контроля обстановки;

Кроме того, при ракетном нападении, угрозе артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, на карте геоинформационной подсистемы (5) отображается перечень социально-значимых и критически важных объектов с устройствами управления световой, аэрозольной и дымовой маскировкой объектов (11а, 11б, 11в, 11г) подсистемы (11).

Помимо принятия информации о возникновении ЧС, от средств мониторинга природных и техногенных ЧС, входящих в состав подсистемы сбора и обработки результатов мониторинга радиационной, химической и гидрометеорологической обстановки (4), от систем и средств предупреждения о ракетном нападении, средств радиоэлектронной разведки об угрозе артиллерийских и авиационных ударов комплексом также предусмотрено принятие и фиксация информации о возникновении ЧС при поступлении соответствующей информации от населения.

Запуск программно-технических средств подсистем (7), (8), (10), (11), (12) осуществляется с АРМ диспетчера в автоматическом, автоматизированном и в ручном режимах.

Автоматический режим предусматривает автоматический запуск (без участия диспетчера, оператора) программно-технических средств подсистемы оповещения и информирования населения (7), подсистемы оповещения руководящего состава гражданской обороны или территориально подсистемы РСЧС (8), модулей 10а, 10б, 10д, 10г подсистемы управления работой убежищ или укрытий (10), модулей 11а, 11б, 11г, 11д подсистемы управления светомаскировкой критически важных объектов на основании информации (11), полученной от подсистемы сбора и обработки результатов мониторинга радиационной, химической и гидрометеорологической обстановки (4), от подсистемы контроля обстановки и сбора аналитических данных (13), от существующей (действующей) внешней системы и средств предупреждения о ракетном нападении, средств радиоэлектронной разведки об угрозе артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, и сформированного подсистемой поддержки принятия решений (1) критического прогноза развития ЧС (используется при критических сценариях развития ЧС, требующий крайне срочного принятия мер по защите населения и минимизации времени на принятие решения о задействовании).

Автоматизированный режим предусматривает отображение на рабочем месте диспетчера информации от подсистемы сбора и обработки результатов мониторинга радиационной, химической и гидрометеорологической обстановки (4), от подсистемы контроля обстановки и сбора аналитических данных (13), от существующей (действующей) внешней системы и средств предупреждения о ракетном нападении, средств радиоэлектронной разведки об угрозе артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов и сформированного подсистемой поддержки принятия решений прогноза развития ЧС, на основании которой диспетчер с помощью алгоритмов, заложенных в подсистеме поддержки принятия решений (1), обеспечивает запуск программно-технических средств подсистемы оповещения и информирования населения (7), подсистемы оповещения руководящего состава гражданской обороны или территориально подсистемы РСЧС (6), модулей 10а, 10б, 10д, 10г подсистемы управления работой убежищ или укрытий (10), модулей 11а, 11б, 11г, 11д подсистемы управления светомаскировкой критически важных объектов (11) (используется при угрозе возникновения ЧС, либо при возникновении природных и техногенных ЧС локального масштаба, либо при выявлении одиночно летящих целей на основании информации от внешней системы и средств предупреждения о ракетном нападении, средств радиоэлектронной разведки об угрозе артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов).

При угрозе возникновения ЧС, либо при возникновении ЧС локального масштаба, также же может быть использован автоматический режим, но только с запуском программно-технических средств подсистемы оповещения руководящего состава гражданской обороны или территориально подсистемы РСЧС (6).

Ручной режим работы предусматривает запуск программно-технических средств подсистемы оповещения и информирования населения (7), подсистемы оповещения руководящего состава гражданской обороны или территориально подсистемы РСЧС (8), модулей 10а, 10б, 10д, 10г подсистемы управления работой убежищ или укрытий (10), модулей 11а, 11б, 11г, 11д подсистемы управления светомаскировкой критически важных объектов на основании информации (11) по инициативе диспетчера для проведения обучения населения, технических проверок комплекса и при возникновении чрезвычайных ситуаций, не охватываемых предусмотренными в составе комплекса средствами мониторинга.

Последовательность работы комплекса программно-технических средств автоматизированной системы оповещения в чрезвычайных ситуациях:

При угрозе ракетного нападения, артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, от существующей (действующее) внешней системы и средств предупреждения о ракетном нападении, средств радиоэлектронной разведки об угрозе артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, в подсистему поддержки принятия решений (1) поступает информация о ракетном нападении, об угрозе артиллерийских и авиационных ударов. После поступления информации подсистема (1) выводит на АРМ диспетчера алгоритм действий при угрозе ракетного нападения, артиллерийских и авиационных ударов и открывает в геоинформационной подсистеме (5) карту с указанием зоны чрезвычайной ситуации и расположенных в зоне программно-технических средств, входящих в состав комплекса. Далее, в зависимости от установленного режима работы в автоматическом или автоматизированном режиме осуществляется запуск программно-технических средств подсистем (7), (8), (10), (11), (13). В случае необходимости оснащения населения средствами коллективной и индивидуальной защиты, продуктами питания, питьевой водой и медикаментами с АРМ диспетчера также задействуются программно-технические средства подсистемы учета и контроля перемещений средств индивидуальной и коллективной защиты, медицинских и продовольственных средств (12).

При угрозе возникновения или при возникновении чрезвычайных ситуаций, связанных с химическим, радиационным заражением территории, а также с затоплением территории вследствие аварий на гидротехнических сооружениях, программно-технические средства подсистемы мониторинга радиационной, химической, гидрометеорологической обстановки (4) передают полученные показания датчиков в подсистему поддержки принятия решений (1). После поступления информации подсистема (1) на основании полученных результатов мониторинга проводит расчет зоны возможного развития чрезвычайной ситуации и выводит на АРМ диспетчера алгоритм действий при угрозе возникновения или при возникновении чрезвычайных ситуаций, связанных с химическим, радиационным заражением территории, а также с затоплением территории вследствие аварий на гидротехнических сооружения, карту с указанием зоны чрезвычайной ситуации и расположенных в зоне программно-технических средств, входящих в состав комплекса. Далее в зависимости от установленного режима работы в автоматическом или автоматизированном режиме осуществляется запуск программно-технических средств подсистем (7), (8), (10). В случае необходимости оснащения населения средствами коллективной и индивидуальной защиты, продуктами питания и медикаментами с АРМ диспетчера также задействуются программно-технические средства подсистемы (12).

При информировании населения используются средства информирования населения о чрезвычайных ситуациях и способах защиты по каналам цифрового эфирного телевизионного вещания и fm-вещания с использованием стандарта DVBT-2, по каналам цифрового кабельного телевидения и радиовещания, средства информирования населения через домофонные системы.

Работа комплекса при ликвидации последствий чрезвычайных ситуаций осуществляется в автоматическом и автоматизированном режимах.

Автоматический режим при ликвидации последствий чрезвычайных ситуаций на основании информации, полученной от подсистемы сбора и обработки результатов мониторинга радиационной, химической и гидрометеорологической обстановки (4), от существующей (действующей) внешней системы и средств предупреждения о ракетном нападении, средств радиоэлектронной разведки об угрозе артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, с использованием средств подсистемы поддержки принятия решений (1), предусматривает (без участия оператора, диспетчера) автоматический запуск программно-технических средств подсистемы оповещения руководящего состава гражданской обороны или территориально подсистемы РСЧС (8) в целях оповещения сил, ответственных за ликвидацию последствий чрезвычайных ситуаций, санитарной обработки зданий, сооружений и транспортных средств, захоронения трупов в военное время. Кроме того, на планшеты и карманные персональные компьютеры задействованных в ликвидации чрезвычайных ситуаций сил в автоматическом режиме с использованием средств подсистемы взаимодействия дежурно-диспетчерских служб, сил и средств РСЧС или гражданской обороны (3), (13) поступает соответствующая информация, содержащая сведения о месте возникновения ЧС с указанием на карте, типе чрезвычайной ситуации, показаниях средств мониторинга радиационной, химической и гидрометеорологической обстановки (4) и сформированного прогноза развития ЧС, данные с камер видеонаблюдения в зоне возникновения ЧС подсистемы 13, сведения о метеорологическом прогнозе в зоне возникновения ЧС, планы зданий и сооружений, генеральные планы территорий, описание объекта.

Автоматизированный режим при ликвидации последствий чрезвычайных ситуаций предусматривает отображение на рабочем месте диспетчера информации от подсистемы сбора и обработки результатов мониторинга радиационной, химической и гидрометеорологической обстановки (4), от существующей (действующей) внешней системы и средств предупреждения о ракетном нападении, средств радиоэлектронной разведки об угрозе артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, и сформированного подсистемой поддержки принятия решений (1) прогноза развития ЧС, на основании которой диспетчер с помощью алгоритмов, заложенных в подсистеме поддержки принятия решений (1), обеспечивает запуск программно-технических средств подсистемы оповещения руководящего состава гражданской обороны или территориально подсистемы РСЧС (8) в целях оповещения сил, ответственных за ликвидацию последствий чрезвычайных ситуаций, санитарной обработки зданий, сооружений и транспортных средств, захоронения трупов в военное время. Также диспетчер с использованием средств подсистемы взаимодействия дежурно-диспетчерских служб, сил и средств РСЧС или гражданской обороны (3), (13) передает в автоматизированном режиме на планшеты и карманные персональные компьютеры задействованных в ликвидации чрезвычайных ситуаций сил соответствующую информацию, содержащую сведения о месте возникновения ЧС с указанием на карте, типе чрезвычайной ситуации, показаниях средств мониторинга радиационной, химической и гидрометеорологической обстановки (4) и сформированного прогноза развития ЧС, данные с камер видеонаблюдения в зоне возникновения ЧС подсистемы 13, сведения о метеорологическом прогнозе в зоне возникновения ЧС, планы зданий и сооружений, генеральные планы территорий, описание объекта.

Для ликвидации последствий чрезвычайных ситуаций через подсистему поддержки принятия решений (1) в зависимости от установленного режима работы в автоматическом или автоматизированном режиме при возникновении чрезвычайных ситуаций осуществляется запуск программно-технических средств подсистемы (8) в целях оповещения сил, ответственных за ликвидацию последствий чрезвычайных ситуаций, санитарной обработки зданий, сооружений и транспортных средств, захоронения трупов в военное время. На планшеты и карманные персональные компьютеры задействованных в ликвидации чрезвычайных ситуаций сил через подсистемы (3), (13) поступает соответствующая информация. В точках сбора сил, ответственных за ликвидацию последствий чрезвычайных ситуаций, санитарной обработки зданий, сооружений и транспортных средств, захоронения трупов в военное время, программно-технические средства подсистемы сбора сил и средств гражданской обороны или РСЧС (6) фиксируют прибывшие силы, в том числе время прибытия и время убытия на ликвидацию чрезвычайной ситуации. По результатам проведенных мероприятий силы, задействованные в ликвидации последствий чрезвычайных ситуаций, санитарной обработки зданий, сооружений и транспортных средств, захоронения трупов в военное время, на планшетах и карманных персональных компьютерах формируют отчет о ликвидации угрозы. Полученная информация о ликвидации последствий чрезвычайной ситуации отображается на АРМ диспетчера и заносится в журнал событий системы в едином облачном пространстве.

Доведение до сил и средств гражданской обороны или РСЧС достоверной и полной информации посредством средств подсистемы оповещения руководящего состава гражданской обороны или территориальной подсистемы РСЧС (8) и подсистемы сбора сил и средств гражданской обороны или РСЧС (6) об обстановке осуществляется в реальном времени.

В целях подготовки населения в области гражданской обороны на АРМ диспетчера с использованием средств подсистемы поддержки принятия решений (1) осуществляется запуск обучающих роликов, хранимых в базе подсистемы обеспечения эксплуатации (2), с последующей их трансляцией на телевизионные экраны, приемники проводного радиовещания и fm-приемники, осуществляемой через средства информирования населения подсистемы оповещения и информирования населения (7).

Преимуществом предлагаемого комплекса программно-технических средств автоматизированной системы оповещения в чрезвычайных ситуациях являются реализованные в комплексе уникальные решения, алгоритмы и инновации, позволяющие обеспечить:

- повышение устойчивости функционирования организаций, необходимых для выживания населения при военных конфликтах или вследствие этих конфликтов, а также при чрезвычайных ситуациях природного и техногенного характера;

- повышение постоянной готовности сил и средств гражданской обороны;

- автоматизацию ряда функций управления гражданской обороной;

- высокую достоверность информации о возникающих чрезвычайных ситуациях;

- сокращение времени оповещения органов управления гражданской обороны или территориальной подсистемы РСЧС, населения;

- сокращение времени принятия управленческих решений по ликвидации или предотвращению чрезвычайных ситуаций;

- высокую мобильность сил и средств гражданской обороны;

- доступность укрытий и убежищ при возникновении чрезвычайных ситуаций;

- учет и структуризацию гражданских и военных захоронений;

- контроль за ходом ликвидации последствий чрезвычайных ситуаций;

- своевременное обеспечение населения средствами индивидуальной и коллективной защиты, питьевой водой, продуктами питания и медикаментами;

- повышение сохранности и автоматизацию учета объектов культуры, исторических и материальных ценностей.

Изобретение относится к области автоматизированных систем оповещения в черезвычайных ситуациях. Техническим результатом является создание комплекса программно-технических средств автоматизированной системы оповещения в чрезвычайных ситуациях, имеющего расширенную область применения и расширенный спектр функциональных возможностей. Комплекс поддерживает сетецентрическую модель управления. Подсистема поддержки принятия решений комплекса в своем составе дополнительно включает средства для приема информации о возникновении ЧС от внешних систем и средств предупреждения о ракетном нападении, средств радиоэлектронной разведки об угрозе артиллерийских и авиационных ударов, средства учета гражданских и военных захоронений. Комплекс в своем составе включает подсистему управления светомаскировкой критически важных объектов, интегрированную с внешними автоматизированными системами управления уличным и внутриобъектовым освещением; подсистему управления работой убежищ и укрытий, интегрированную с внешними системами управления инженерными подсистемами убежищ и укрытий; подсистему учета и контроля перемещений средств индивидуальной и коллективной защиты, медицинских и продовольственных средств. Подсистема оповещения и информирования населения комплекса включает мобильные средства сиренно-речевого оповещения населения, выполненные на базе беспилотных летательных и передвижных аппаратов и выполненные с возможностью запуска в автоматическом режиме при возникновении чрезвычайных ситуаций. 5 з.п. ф-лы, 2 ил.

1. Комплекс программно-технических средств автоматизированной системы оповещения в чрезвычайных ситуациях, поддерживающий сетецентрическую модель управления, включающий подсистему поддержки принятия решений; подсистему обеспечения эксплуатации; подсистему взаимодействия дежурно-диспетчерских служб, сил и средств единой государственной системы предупреждения и ликвидации чрезвычайных ситуаций (РСЧС) или гражданской обороны; подсистему сбора и обработки результатов мониторинга радиационной, химической и гидрометеорологической обстановки, выполненную с возможностью непрерывного сбора данных с по меньшей мере одной внешней системы безопасности; геоинформационную подсистему; подсистему сбора сил и средств гражданской обороны или РСЧС; подсистему оповещения и информирования населения; подсистему оповещения руководящего состава гражданской обороны или территориальной подсистемы РСЧС; подсистему документирования телефонных переговоров дежурно-диспетчерских служб; средства формирования тревожных сигналов на основании проведенных расчетов и полученных показаний сенсоров, датчиков мониторинга и внешних систем безопасности; комплекс выполнен с возможностью задания правил и алгоритмов формирования тревожных сигналов по выходу за границы допустимых значений показаний модулей мониторинга, определения правил и алгоритмов многофакторного анализа неблагоприятных факторов и явлений, которые в совокупности могут представлять угрозу, и алгоритмов формирования прогноза, формирования массива измерений сенсоров и датчиков мониторинга для расчета краткосрочного прогноза, отличающийся тем, что подсистема поддержки принятия решений в своем составе дополнительно включает средства для приема информации о возникновении ЧС от внешних систем и средств предупреждения о ракетном нападении, средств радиоэлектронной разведки об угрозе артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, средства учета гражданских и военных захоронений; комплекс в своем составе дополнительно включает подсистему управления светомаскировкой критически важных объектов, обеспечивающую автоматизацию функций управления светомаскировкой социально-значимых и критически важных объектов, интегрированную с внешними автоматизированными системами управления уличным и внутриобъектовым освещением; подсистему управления работой убежищ и укрытий, обеспечивающую автоматизацию работы убежищ и укрытий, интегрированную с внешними системами управления инженерными подсистемами убежищ и укрытий, включающими системы вентиляции и кондиционирования, системы теплоснабжения, водоснабжения, водоотведения, электроснабжения, системы связи, системы защиты периметра; подсистему учета и контроля перемещений средств индивидуальной и коллективной защиты, медицинских и продовольственных средств; подсистема оповещения и информирования населения в своем составе дополнительно включает мобильные средства сиренно-речевого оповещения населения, выполненные на базе беспилотных летательных и передвижных аппаратов, при этом мобильные средства сиренно-речевого оповещения населения выполнены с возможностью запуска в автоматическом режиме при возникновении чрезвычайных ситуаций.

2. Комплекс по п. 1, отличающийся тем, что средства для приема информации о возникновении ЧС от внешних систем и средств предупреждения о ракетном нападении, средств радиоэлектронной разведки об угрозе артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов, включают программно-технические модули сопряжения с внешними системами и средствами предупреждения о ракетном нападении, средствами радиоэлектронной разведки об угрозе артиллерийских и авиационных ударов, в том числе с применением беспилотных летательных аппаратов.

3. Комплекс по п. 1, отличающийся тем, что подсистема управления светомаскировкой критически важных объектов включает модуль управления световой маскировкой объектов, обеспечивающий управление средствами световой маскировки объектов; модуль постановки дымовых завес, обеспечивающий постановку дымовых завес на критически важных объектах; модуль управления производственными огнями, обеспечивающий управления производственными огнями; модуль управления тепловыми имитаторами, обеспечивающий управление тепловыми имитаторами.

4. Комплекс по п. 1, отличающийся тем, что подсистема управления работой убежищ и укрытий включает модуль автоматического открытия убежищ и укрытий, обеспечивающий автоматическое открытие убежищ и укрытий при возникновении ЧС в групповом, циркулярном и избирательном режимах; модуль учета заполняемости убежищ и укрытий, обеспечивающий оценку заполняемости убежищ и укрытий; модуль учета профилактических работ по поддержанию убежищ в состоянии постоянной готовности; модуль информирования населения, находящегося в убежищах и укрытиях, об обстановке и масштабах возникновения ЧС, правилах поведения при возникновении ЧС; модуль контроля обстановки в убежищах и укрытиях.

5. Комплекс по п. 1, отличающийся тем, что подсистема учета и контроля перемещений средств индивидуальной и коллективной защиты, медицинских и продовольственных средств содержит считывающие терминалы для определения номенклатуры средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, материальных и культурных ценностей и идентификаторы средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, материальных и культурных ценностей, содержащие сведения о типах и наименованиях средств индивидуальной и коллективной защиты, медицинских и продовольственных средств, материальных и культурных ценностей, индивидуальные регистрационные номера, даты постановки на учет, сроки годности, сведения о местах хранения вышеуказанных средств, наносимые на средства индивидуальной и коллективной защиты, медицинские и продовольственные средства, материальные и культурные ценности, что позволит вести учет хранения и перемещений вышеуказанных средств.

6. Комплекс по п. 1, отличающийся тем, что подсистема поддержки принятия решений содержит средства учета гражданских и военных захоронений, обеспечивающие ведение реестра гражданских и военных захоронений, сбор и структуризацию данных о захороненных лицах, сбор и структуризацию информации о погибших лицах.
