НАКОНЕЧНИК С РЕЖУЩЕЙ КРОМКОЙ ДЛЯ РАБОЧЕГО ИНСТРУМЕНТА ЗЕМЛЕРОЙНОЙ МАШИНЫ (ВАРИАНТЫ) Российский патент 2025 года по МПК E02F9/28

Область техники, к которой относится изобретение

Настоящее изобретение относится к крепежным механизмам, используемым в рабочих инструментах в сборе, таких как ковши в сборе, применяемые в землеройной, горнодобывающей, строительной и т.п. технике, для крепления наконечника к адаптеру рабочего инструмента в сборе. Более конкретно, настоящее изобретение относится к таким узлам, в которых используется система перекрывающихся наконечников с режущими кромками.

Уровень техники

В таких машинах, как колесные погрузчики, экскаваторы и т.п., используются рабочие инструменты в сборе: ковши в сборе, рыхлители, ножницы и т.д. На них закреплены зубья или наконечники, способствующие выполнению работы с таким материалом, как грязь, камень, песок и т.д. Например, на ковше в сборе могут быть закреплены зубья или наконечники, которые способствуют продвижению ковша внутрь грунта, облегчая захват грязи ковшом, и т.д. К рабочим кромкам (например, базовой, боковой и т.д.) ковша или другого рабочего инструмента часто прикрепляются адаптеры, позволяющие устанавливать на рабочий инструмент зубья или наконечники различных типов. Кроме того, наконечники или зубья могут быть легко заменены при износе за счет наличия адаптера, который крепится к рабочему инструменту.

Более конкретно, в некоторых случаях желательно выровнять или очистить нижнюю поверхность выемки, например, для создания основания или других аналогичных действий. Для таких случаев предусмотрены перекрывающиеся наконечники режущих кромок. Несмотря на то, что на современном уровне техники существует множество подобных систем, они могут быть неудовлетворительными для всех сфер применения или не обеспечивать необходимой долговечности.

Патент Японии № JP6413660B2 описывает центральный наконечник с режущей кромкой, обеспечивающий вертикальное перекрытие двух соседних режущих кромок на их стыке. Таким образом, обеспечивается только вертикальная опора на шарнире, а осевые или боковые нагрузки не обязательно должны распределяться.

Кроме того, патент Японии № U3216474 предлагает систему наконечников с центральной режущей кромкой, которая обеспечивает горизонтальное перекрытие, но не подходит для обеспечения переменного расстояния между адаптерами.

Соответственно, требуется более надежная система перекрывающихся наконечников с режущими кромками, которая также может предусматривать переменное расстояние между адаптерами и обеспечивать опору во множестве направлений на стыке между соседними наконечниками.

Краткое изложение сущности изобретения

Наконечник с режущей кромкой в соответствии с одним из вариантов осуществления настоящего изобретения может включать крепежную часть, образующую полость для установки адаптера, направление сборки, боковое направление, перпендикулярное направлению сборки, и вертикальное направление, перпендикулярное направлению сборки и боковому направлению. Рабочий участок может отходить вперед от крепежной части вдоль направления сборки, образуя переднюю рабочую кромку. Первый боковой торцевой участок может располагаться вдоль бокового направления, при этом первый боковой торцевой участок образует первую боковую торцевую поверхность, которая заходит на боковую поверхность. Кроме того, второй боковой торцевой участок может располагаться вдоль бокового направления, противоположного первому боковому торцевому участку. Второй боковой торцевой участок может также образовывать вторую боковую торцевую поверхность, имеющую боковые зазоры.

Наконечник с режущей кромкой в соответствии с другим вариантом осуществления настоящего изобретения может включать крепежную часть, образующую полость для установки адаптера, направление сборки, боковое направление, перпендикулярное направление сборки, и вертикальное направление, перпендикулярное направлению сборки и боковому направлению. Рабочий участок может отходить вперед от крепежной части вдоль направления сборки, образуя переднюю рабочую кромку. Первый боковой торцевой участок может располагаться вдоль бокового направления, при этом первый боковой торцевой участок образует первую боковую торцевую поверхность, а второй боковой торцевой участок может располагаться вдоль бокового направления, противоположного первому боковому торцевому участку, при этом второй боковой торцевой участок образует вторую боковую торцевую поверхность. Передняя рабочая кромка может включать первый участок рабочей кромки, отходящий от первой боковой торцевой поверхности на первом вертикальном уровне, второй участок рабочей кромки, отходящий от первого участка рабочей кромки и расположенный на втором вертикальном уровне, который выше первого вертикального уровня первого участка рабочей кромки, и третий участок рабочей кромки, отходящий от второго участка рабочей кромки ко второй боковой торцевой поверхности и расположенный на третьем вертикальном уровне, который выше второго вертикального уровня второго участка рабочей кромки.

Наконечник с боковой режущей кромкой в соответствии с одним из вариантов осуществления настоящего изобретения может включать крепежную часть, образующую полость для установки адаптера, направление сборки, боковое направление, перпендикулярное направлению сборки, и вертикальное направление, перпендикулярное направлению сборки и боковому направлению. Рабочий участок может отходить вперед от крепежной части вдоль направления сборки, образуя переднюю рабочую кромку. Первый боковой торцевой участок может располагаться вдоль бокового направления, при этом первый боковой торцевой участок образует первую боковую торцевую поверхность, имеющую боковой уклон, а второй боковой торцевой участок может располагаться вдоль бокового направления, противоположного первого бокового торцевого участка, при этом второй боковой торцевой участок образует вторую боковую торцевую поверхность, имеющую боковой уклон. Первый боковой торцевой участок может включать в себя боковую стенку, отходящую вертикально вверх от рабочего участка.

Краткое описание графических материалов

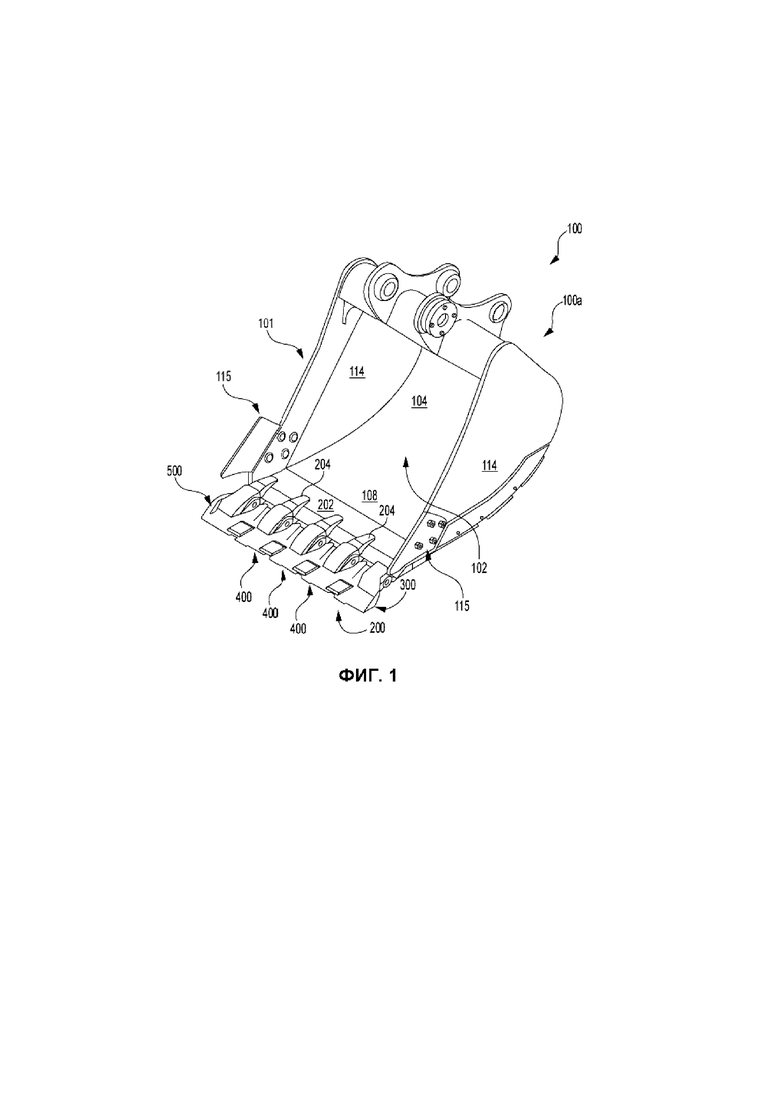

На фиг. 1 представлен вид в перспективе узла рабочего инструмента, например, ковша, в котором используется система перекрывающихся режущих кромок (OCETS) на нижней передней кромке ковша в соответствии с одним из вариантов осуществления настоящего изобретения.

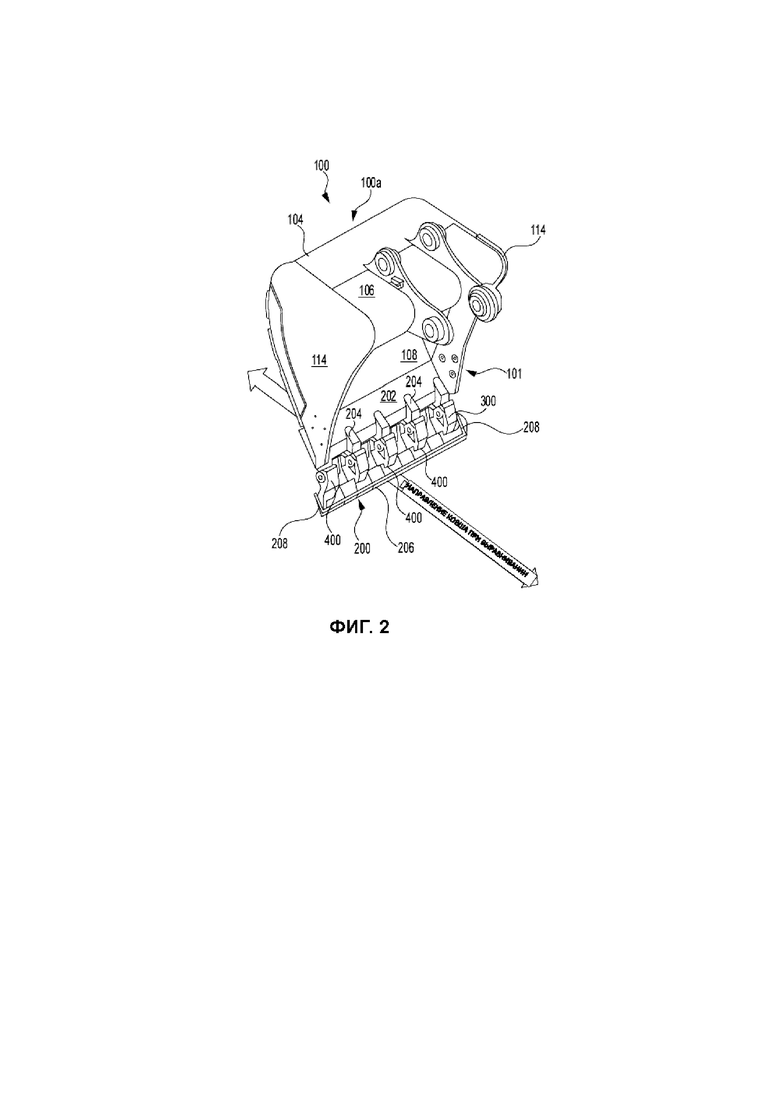

На фиг. 2 показано перемещение ковша в сборе по направлению к рабочей машине, например, к экскаватору или к другому подобному оборудованию.

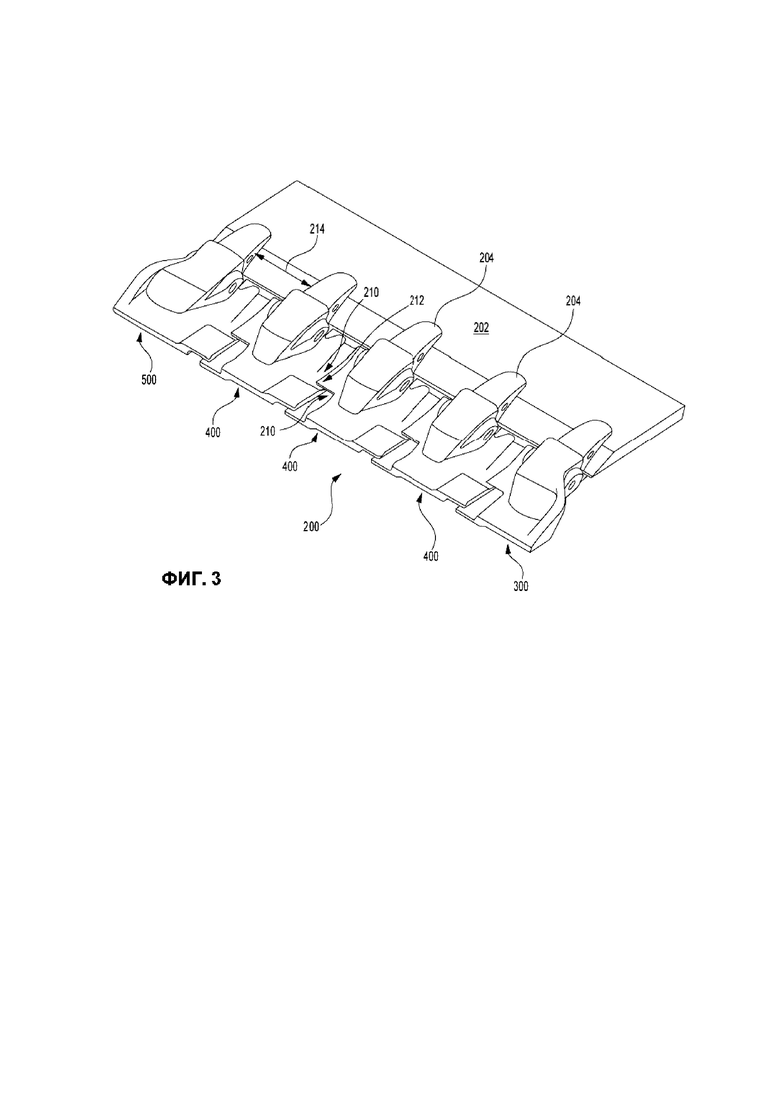

На фиг. 3 представлен вид в перспективе OCETS, прикрепленного к нижней передней кромке ковша в сборе в соответствии с фиг. 1 и 2, показанные изолированно от остальной части ковша.

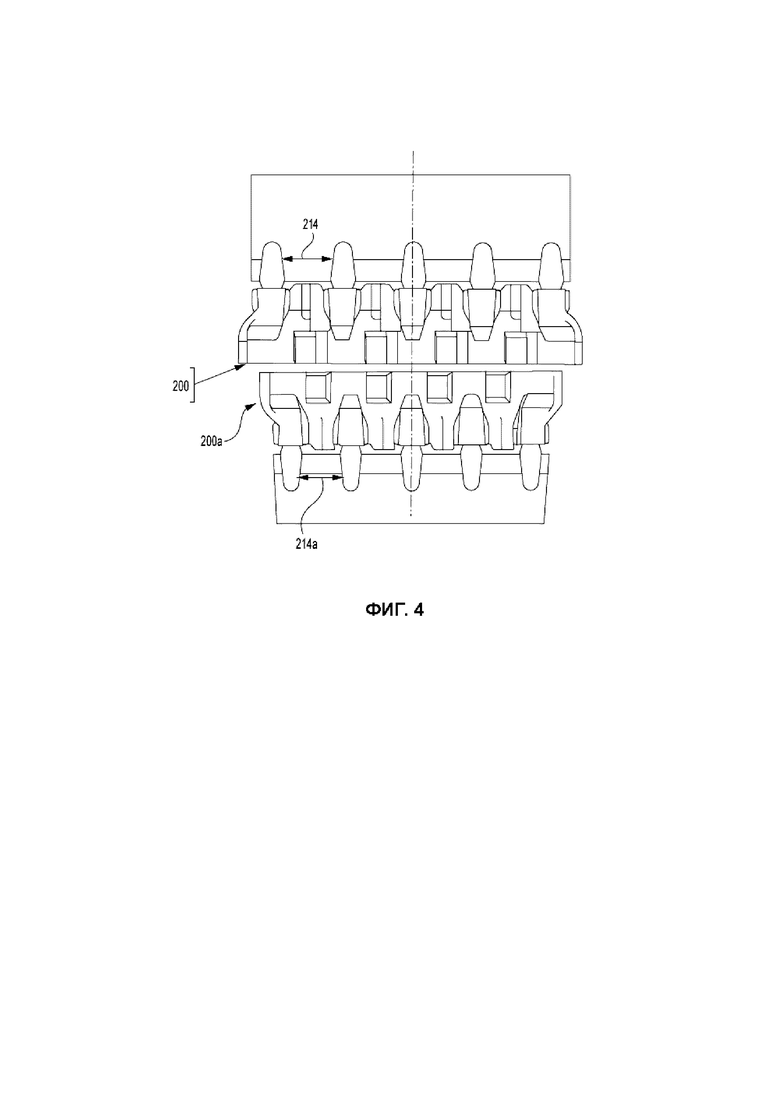

На фиг. 4 представлен вид сверху системы перекрывающихся режущих кромок на двух передних губках различной конфигурации. Верхний пример осуществления изобретения иллюстрирует использование системы с большим расстоянием между адаптерами, а нижний - с меньшим.

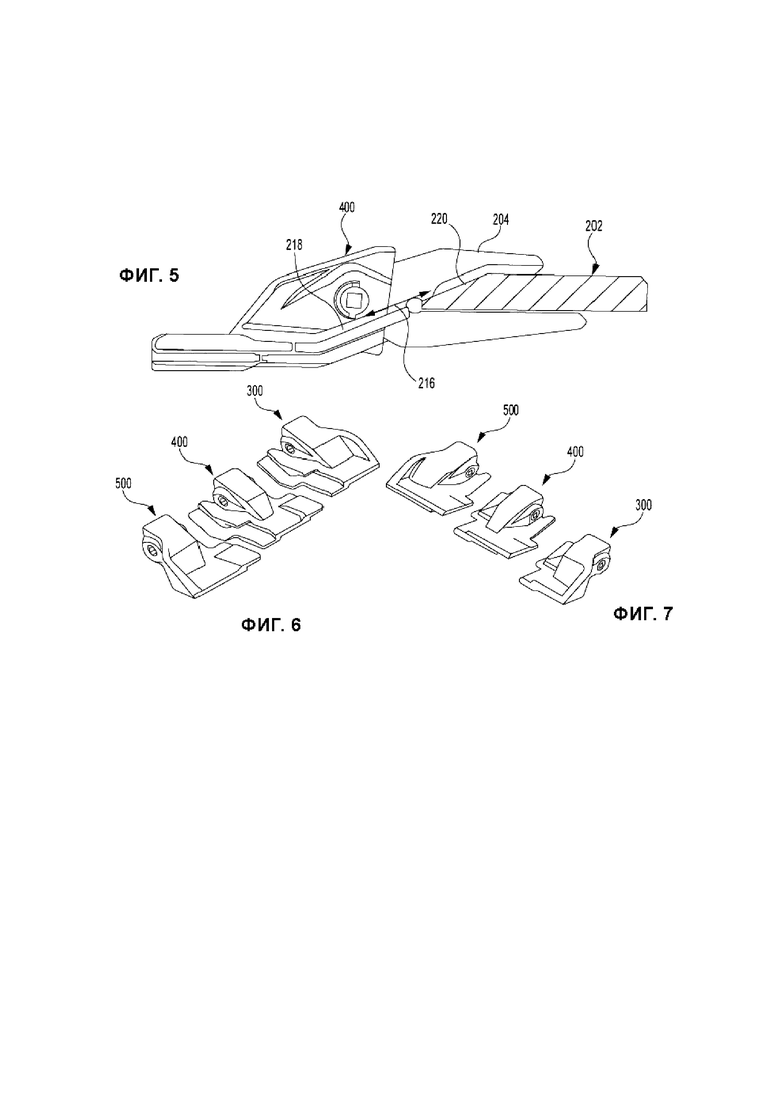

На фиг. 5 представлен вид справа на центральную режущую кромку OCETS в соответствии с фиг. 3, а котором показано, как наконечник совпадает с наклоном передней кромки, что облегчает поступление и выгрузку материала в ковш и из него.

На фиг. 6 представлен вид в перспективе с левой ориентацией левого наконечника с режущей кромкой, центрального наконечника с режущей кромкой и правого наконечника с режущей кромкой, используемых в OCETS.

На фиг. 7 представлен вид в перспективе с правой ориентацией наконечников с режущей кромкой в соответствии с фиг. 6.

На фиг. 8 представлен вид сверху правого наконечника с режущей кромкой в соответствии с фиг. 6 и 7.

На фиг. 9 представлен вид спереди правого наконечника с режущей кромкой в соответствии с фиг. 8.

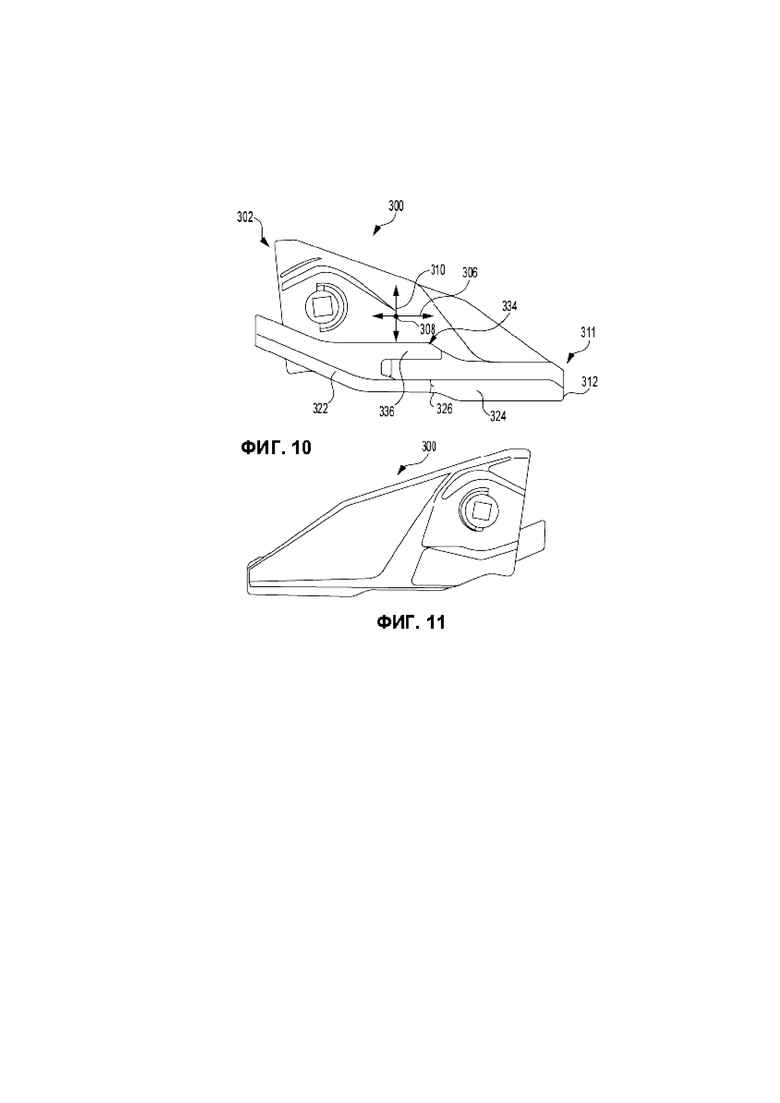

На фиг. 10 представлен вид слева на правый кончик режущей кромки в соответствии с фиг. 8.

На фиг. 11 представлен вид с правой стороны правого наконечника с режущей кромкой в соответствии с фиг. 8.

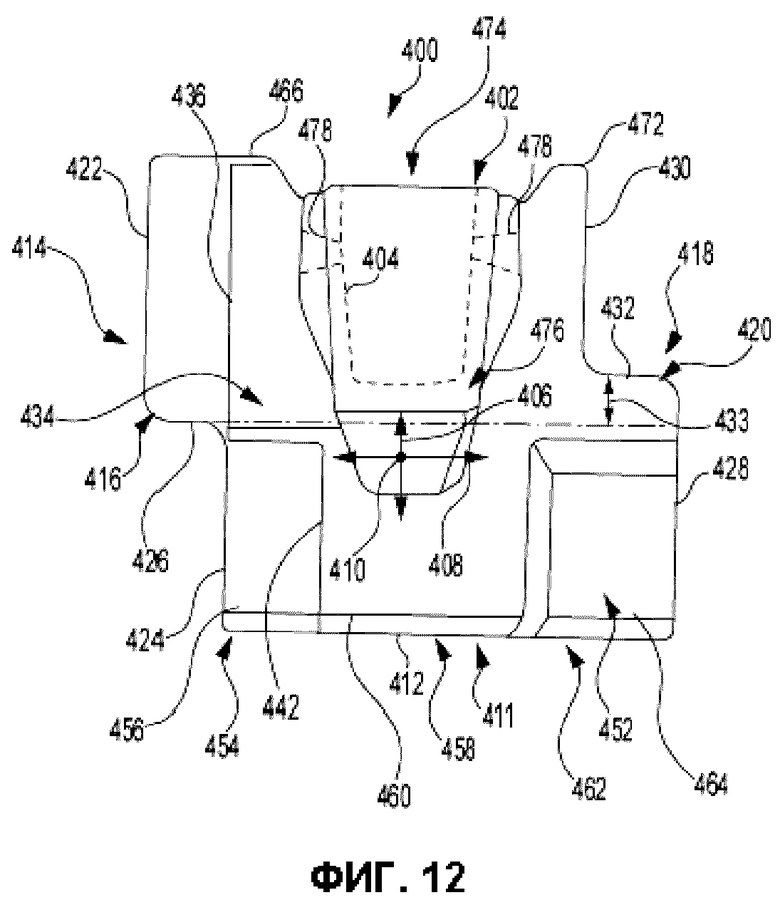

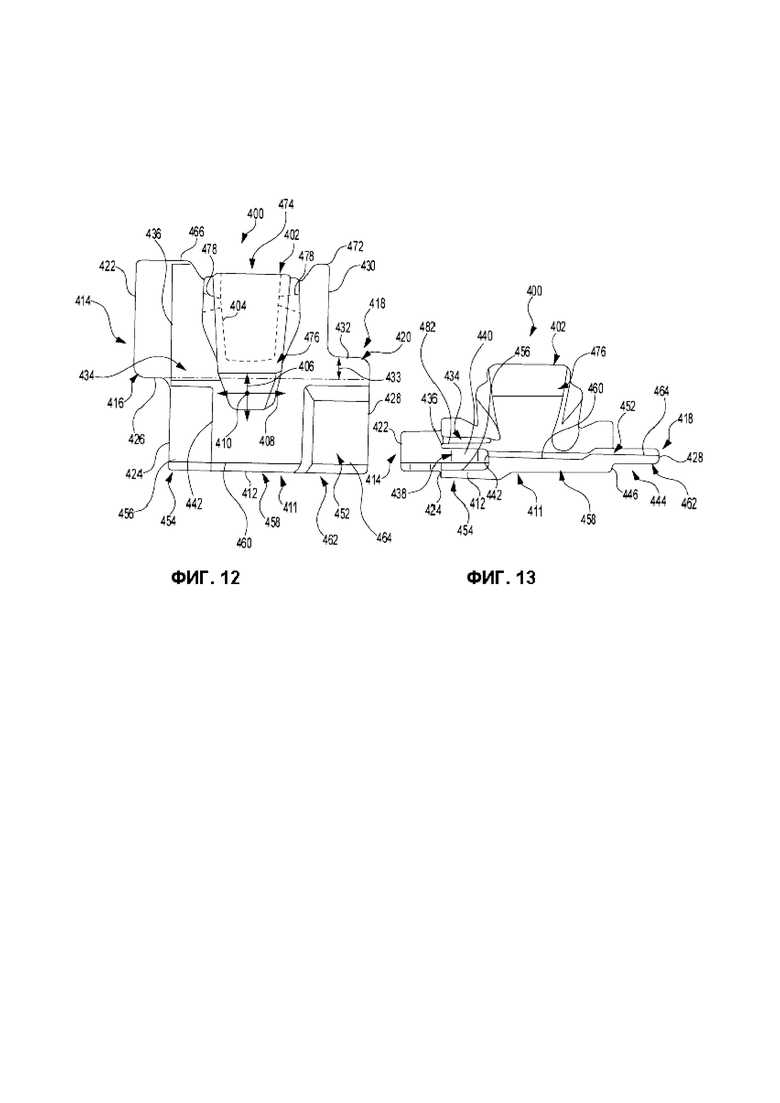

На фиг. 12 представлен вид сверху центрального наконечника с режущей кромкой в соответствии с фиг. 6 и 7.

На фиг. 13 представлен вид спереди центрального наконечника с режущей кромкой в соответствии с фиг. 12.

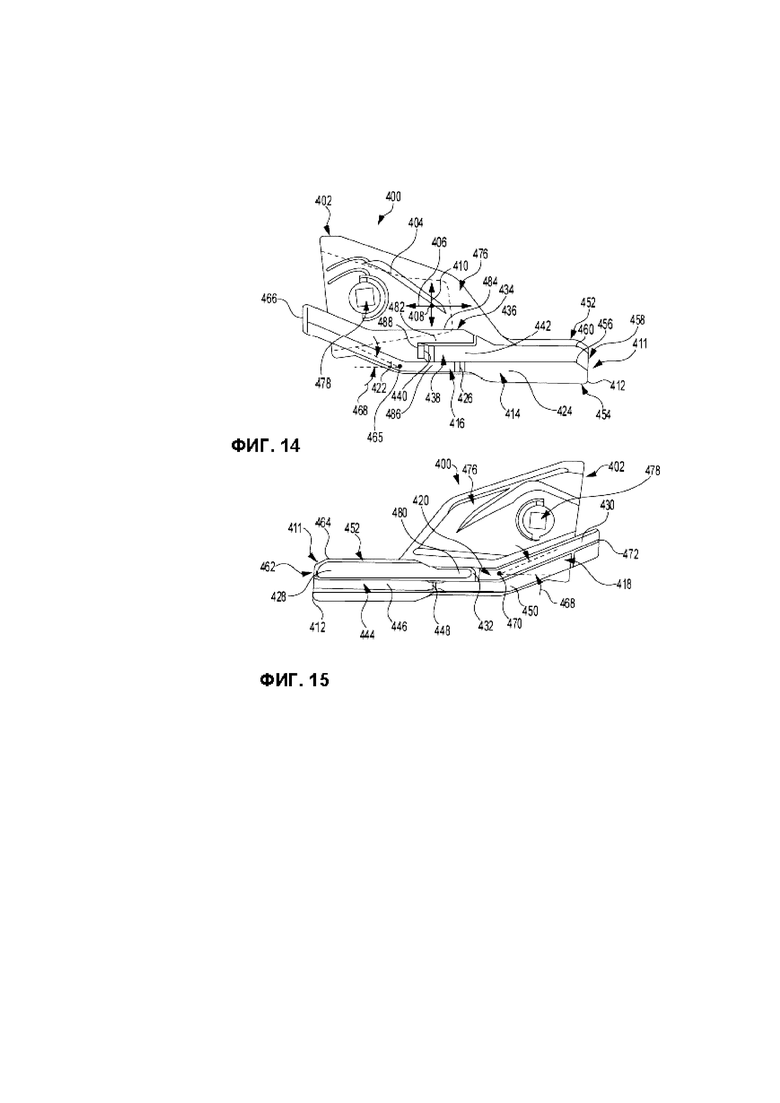

На фиг. 14 представлен вид слева на центральный наконечник с режущей кромкой в соответствии с фиг. 12.

На фиг. 15 представлен вид справа на центральный наконечник с режущей кромкой в соответствии с фиг. 12.

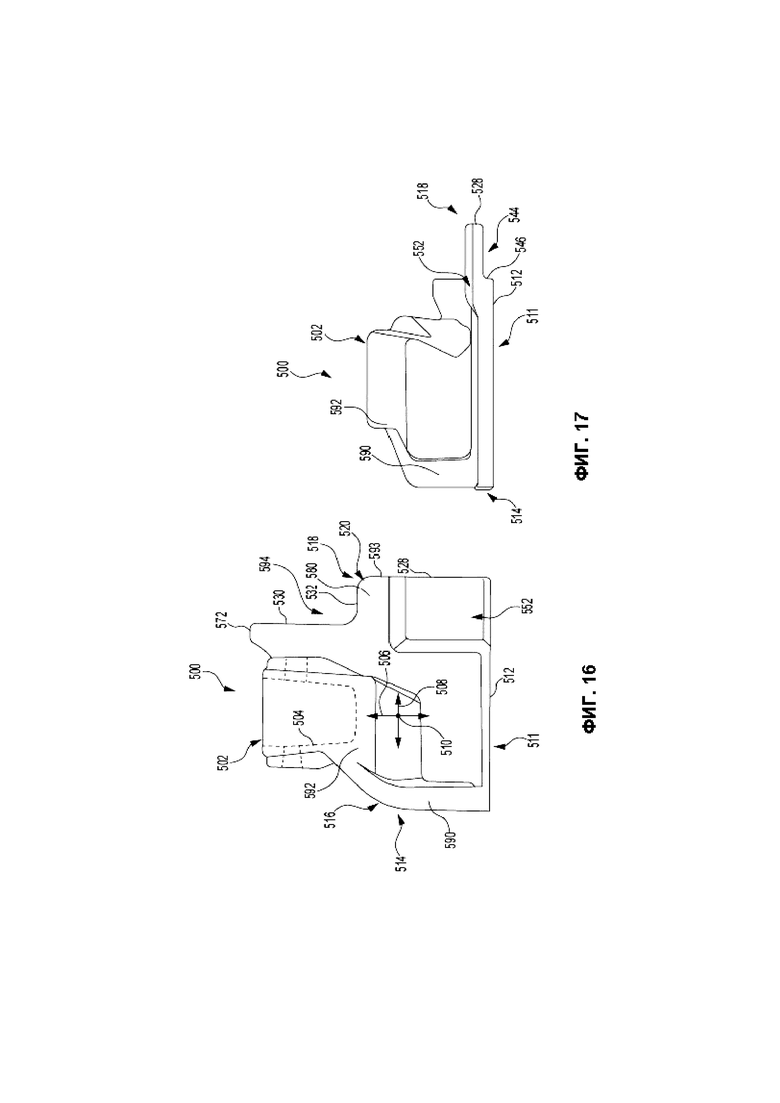

На фиг. 16 представлен вид сверху левого наконечника с режущей кромкой в соответствии с фиг. 6 и 7.

На фиг. 17 представлен вид спереди левого наконечника с режущей кромкой в соответствии с фиг. 16.

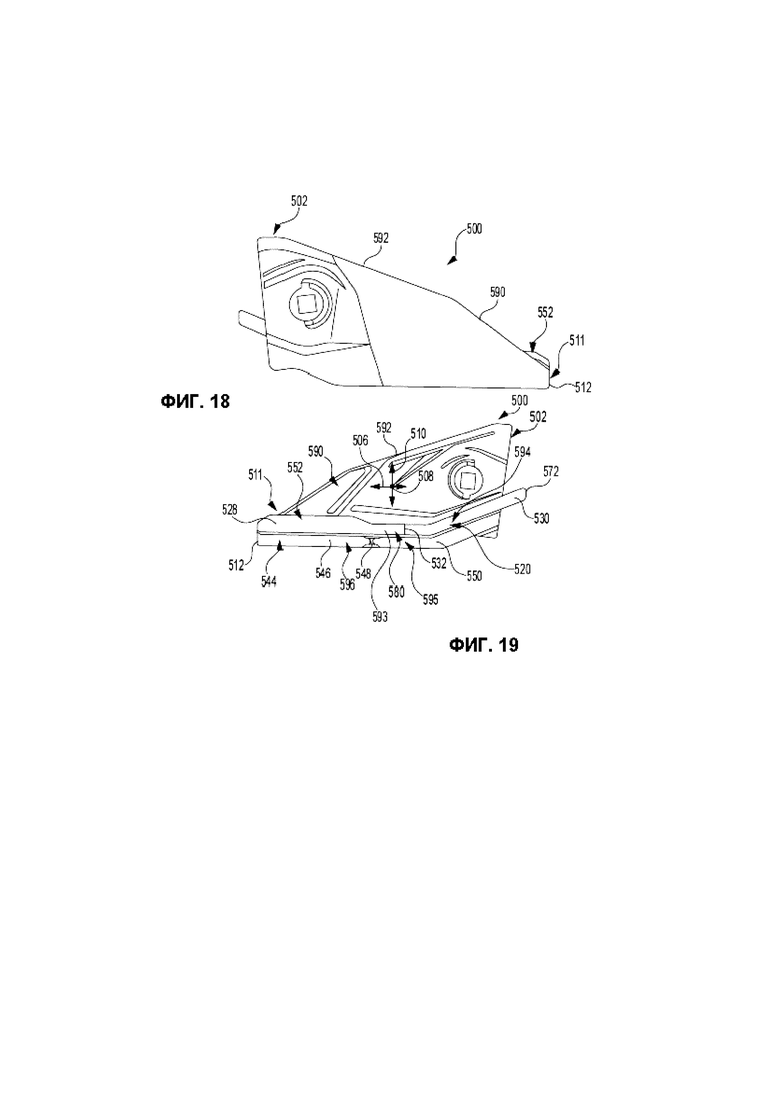

На фиг. 18 представлен вид с левой стороны левого наконечника с режущей кромкой в соответствии с фиг. 16.

На фиг. 19 представлен вид с правой стороны левого наконечника с режущей кромкой в соответствии с фиг. 16.

Подробное описание изобретения

Ниже приводится подробное описание примерных вариантов осуществления изобретения со ссылкой на прилагаемые рисунки. По мере возможности на всех рисунках будут использоваться одинаковые номера позиций для обозначения тех же или похожих деталей. В настоящем изобретении указывается номер ссылки, а на чертежах за номером ссылки следует буква, например, 100a, 100b, или простой индикатор, например, 100', 100'' и т.д. Следует понимать, что использование букв или простых индикаторов сразу после номера ссылки указывает на то, что эти признаки имеют схожую форму и схожую функцию, как это часто бывает при зеркальном отображении геометрии относительно плоскости симметрии. Для удобства объяснения, буквы или апострофы часто не будут включаться в настоящее описание, но могут отображаться на рисунках, чтобы указать на параллелизм механизмов, обсуждаемых в этом документе.

Теперь рассмотрим систему перекрывающихся наконечников с режущими кромками (OCETS), которая может включать правую режущую кромку, центральную режущую кромку и левую режущую кромку в соответствии с различными вариантами осуществления настоящего изобретения.

Начиная с фиг. 1 и 2, рабочий инструмент в сборе 100 может иметь форму ковша в сборе 100a, который может использоваться колесным погрузчиком и включает корпус 101, образующий отверстие 102, сообщающееся с закрытым внутренним пространством. Начиная с задней части ковша в сборе 100a, ковш в сборе 100a включает изогнутый профиль оболочки 104, который прикреплен к задней стенке 106 на верхнем конце корпуса 104. Другой конец оболочки крепится к нижней пластине 108 узла 100. К боковым краям верхней пластины 106, нижней пластины 108 и корпуса 104 прикреплены две плоские торцевые пластины 114.

К каждой торцевой пластине 114 прикреплена боковая кромка 115, а к передней кромке нижней пластины 108 ковша в сборе 100 прикреплена передняя кромка 200 (в дальнейшем именуемая OCETS). Узел передней кромки 200 включает кромку основания 202 (может также называться передней кромкой), множество центральных адаптеров 204, прикрепленных к кромке основания 202, и множество наконечников с режущей кромкой 300, 400, 500, каждый из которых прикреплен к одному из множества центральных адаптеров 204. Кроме того, в некоторых вариантах осуществления изобретения могут быть предусмотрены два угловых адаптера, которые также могут быть прикреплены к кромке основания 202 и/или боковым кромкам.

Следует понимать, что рабочий инструмент в сборе может иметь и другие формы, кроме ковша, в том числе рыхлитель, ножницы и т.д. Кроме того, любой из вариантов исполнения наконечников с режущей кромкой может быть использован в любых других формах узлов рабочих инструментов, включая другие узлы ковшей различной конфигурации.

Со ссылкой на фиг. 6-19 теперь более подробно рассмотрим вариант осуществления наконечника с режущей кромкой 300, 400, 500. Со ссылкой на фиг. 8, 12 и 16, такой наконечник с режущей кромкой 300, 400, 500 может включать крепежную часть 302, 402, 502, образующую полость для установки адаптера 304, 404, 504, направление сборки 306, 406, 506, боковое направление 308, 408, 508, которое перпендикулярно направлению сборки, и вертикальное направление 310, 410, 510, которое перпендикулярно направлению сборки и боковому направлению.

Рабочий участок 311, 411, 511 может выступать вперед от крепежной части 302, 402, 502 вдоль направления сборки 306, 406, 506, образуя переднюю рабочую кромку 312, 412, 512. Кроме того, вдоль бокового направления 308, 408, 508 может располагаться первый боковой торцевой участок 314, 414, 514. Первый боковой торцевой участок 314, 414, 514 может образовывать первую боковую торцевую поверхность 316, 416, 516, которая смещается в боковом направлении. Аналогичным образом, второй боковой торцевой участок 318, 418, 518 может располагаться вдоль бокового направления 308, 408, 508 напротив первого бокового торцевого участка 314, 414, 514. Второй боковой торцевой участок 318, 418, 518 может также образовывать вторую боковую торцевую поверхность 320, 420, 520, которая смещается в боковом направлении.

Как видно на фиг. 8, 10, 12 и 14, первая боковая *торцевая поверхность 316, 416 может включать первую боковую внешнюю торцевую поверхность 322, 422 (образует боковой край), которая проходит вдоль направления сборки 306, 406 и вертикального направления 310, 410 (например, по меньшей мере часть этой поверхности проходит под углом к горизонтальной плоскости), и которая расположена сбоку рядом с крепежным участком 302, 402. Кроме того, первая боковая внутренняя торцевая поверхность 324, 424 (отстоящая от поверхности 322, 422) может проходить вдоль направления сборки 306, 406 (то есть это направление наибольшей протяженности для данной поверхности) и располагаться сбоку рядом с рабочим участком 311, 411. Первая переходная поверхность 326, 426 может быть расположена между первой боковой наружной трцевой поверхностью 322, 422 и первой боковой внутренней торцевой поверхностью 324, 424. Первая переходная поверхность 326, 426 может проходить в боковом направлении между этими поверхностями 322, 422, 324, 424 (то есть боковое направление - это направление наибольшей протяженности для данной поверхности). В частности, первая переходная поверхность 326, 426 в некоторых вариантах осуществления настоящего изобретения может быть перпендикулярна направлению сборки 306, 406, а также первой боковой наружной торцевой поверхности 322, 422 и первой боковой внутренней торцевой поверхности 324, 424.

Теперь, рассматривая фиг. 12, 15, 16 и 19, можно понять, что вторая боковая торцевая поверхность 420, 520 может включать вторую боковую наружную торцевую поверхность 428, 528, которая проходит вдоль направления сборки 406, 506 (размер наибольшей протяженности) и которая расположена сбоку рядом с рабочим участком 411, 511. Кроме того, вторая боковая внутренняя торцевая поверхность 430, 530 может проходить вдоль направления сборки 406, 506 и вертикального направления 410, 510 (например, по крайней мере, часть этой поверхности может быть наклонена относительно горизонтальной плоскости), и которая расположена сбоку от крепежной части 402, 502. Кроме того, между второй боковой наружной торцевой поверхностью 428, 528 и второй боковой внутренней торцевой поверхностью 430, 530 может располагаться вторая переходная поверхность 432, 532. В некоторых вариантах осуществления настоящего изобретения эта вторая переходная поверхность 432, 532 может проходить преимущественно в боковом направлении.

Как видно на фиг. 12 и 15, вторая переходная поверхность 432 может быть перпендикулярна направлению сборки 406, второй боковой наружной торцевой поверхности 428 и второй боковой внутренней торцевой поверхности 430. На фиг. 12 вторая переходная поверхность 432 отстоит на заранее определенное расстояние 433 (например, более 5,0 мм в некоторых вариантах осуществления) от первой переходной поверхности 426 назад вдоль направления сборки 406, а первая боковая торцевая поверхность 416 по меньшей мере частично имеет форму, дополняющую форму второй боковой торцевой поверхности 420. Конфигурация этих элементов может обеспечивать сопряжение или блокировку первого бокового торцевого участка со вторым боковым торцевым участком. Другие конфигурации этих признаков возможны в других вариантах осуществления настоящего изобретения.

Для этого на фиг. 8-10 и 12-14 нависающий выступ 334, 434 может отходить в боковом направлении от боковой поверхности выступа 336, 436, расположенной вертикально над первой боковой внутренней торцевой поверхностью 324, 424, в сторону крепежной части 302, 402.

На фиг. 13 и 14 нависающий выступ 434 может образовывать первый боковой торцевой паз 438, ограниченный задней поверхностью 440, лежащей на одной плоскости со второй боковой переходной поверхностью 432 или смещенной назад, и третьей боковой внутренней торцевой поверхностью 442, смещенной вбок внутрь от первой боковой внутренней торцевой поверхности 424. Аналогичную структуру можно увидеть на фиг. 9 и 10.

Со ссылкой на фиг. 13, 15, 17 и 19 можно понять, что второй боковой торцевой участок 418, 518 может образовывать нижний карман 444, 544, ограниченный третьей боковой наружной торцевой поверхностью 446, 546, которая смещена вбок внутрь от второй боковой наружной торцевой поверхности 428, 528. Третья переходная поверхность 448, 548 может отходить от третьей боковой наружной торцевой поверхности 446, 546 в направлении внутрь. Третья переходная поверхность 448, 548 может быть лежащей на одной плоскости с первой переходной поверхностью 426 или смещена вперед (показано только для варианта 400). Четвертая переходная поверхность 450, 550 может проходить назад вдоль направления сборки и вертикально вверх от третьей переходной поверхности 448, 548.

Над нижним карманом 444, 544 может располагаться бобышка 452, 552, отходящая в боковом направлении от рабочего участка 411, 511 до второй боковой наружной торцевой поверхности 428, 528 и в заднем направлении от передней рабочей кромки 412, 512 вдоль направления сборки 406, 506. Эта бобышка 452, 552 может заканчиваться примерно над третьей переходной поверхностью 448, 548. В других вариантах осуществления настоящего изобретения эти признаки могут иметь другую конфигурацию или вовсе отсутствовать.

Теперь будет рассмотрен конкретный вариант исполнения центрального наконечника с режущей кромкой со ссылкой на фиг. 12-15.

Такой наконечник с режущей кромкой 400 может включать в себя крепежную часть 402, образующую полость для установки адаптера 404, направление сборки 406, боковое направление 408, перпендикулярное направлению сборки 406, и вертикальное направление 410, перпендикулярное направлению сборки 406 и боковому направлению 408. Рабочий участок 411 может отходить вперед от крепежной части 402 вдоль направления сборки 406, образуя переднюю рабочую кромку 412, как было описано в настоящем документе ранее.

Аналогичным образом, вдоль бокового направления 408 может располагаться первый боковой торцевой участок 414, который образует первую боковую торцевую поверхность 416. В различных вариантах осуществления настоящего изобретения эта поверхность может быть зубчатой или не быть таковой.

Аналогичным образом, второй боковой торцевой участок 418 может располагаться вдоль бокового направления 408 напротив первого бокового торцевого участка 414. Кроме того, второй боковой торцевой участок 418 может образовывать вторую боковую торцевую поверхность 420, которая может быть зубчатой или не быть таковой в различных вариантах осуществления настоящего изобретения.

Передняя рабочая кромка 412 может включать в себя первый участок 454, отходящий вбок от первой боковой торцевой поверхности 416 на первом вертикальном уровне 456, второй участок 458, отходящий вбок от первого участка 454 и расположенный на втором вертикальном уровне 460, который выше первого вертикального уровня 456 первого участка 454, и третий участок 462, отходящий вбок от второго участка 458 до второй боковой торцевой поверхности 420. Этот третий участок рабочей кромки 462 может располагаться на третьем вертикальном уровне 464, который выше второго вертикального уровня 460 второго участка рабочей кромки 458.

Как показано на фиг. 14, первая боковая торцевая поверхность 416 может проходить от первого участка рабочей кромки 454 вдоль направления сборки 406 до пересечения с переходной осью 465. Затем первая боковая торцевая поверхность 416 может проходить от переходной оси 465 до первого заднего края 466 наконечника с режущей кромкой под косым углом 468 с направлением сборки 406. В других вариантах осуществления настоящего изобретения это может выглядеть иначе. Также возможны другие размеры и углы.

Аналогичным образом, на фиг. 15 вторая боковая торцевая поверхность 420 проходит от третьего участка рабочей кромки 462 вдоль направления сборки 406 до другой переходной оси 470. Далее вторая боковая торцевая поверхность 420 продолжается до второго заднего края 472 наконечника с режущей кромкой под тем же косым углом наклонной плоскости 468.

Как показано на фиг. 12, наконечник с режущей кромкой 400 может образовывать частично трапециевидный паз 474, ограниченный первым задним краем 466, вторым задним краем 472 и крепежным участком 402. В других вариантах осуществления настоящего изобретения это может выглядеть иначе.

Аналогичным образом, на фиг. 14 и 15, крепежная часть 402 может включать призматическую конусную форму 476, образующую полость для установки адаптера 404. Полость для установки замка 478 может сообщаться с полостью для установки адаптера 404. При рассмотрении фиг. 14, 15 и 3 совместно, можно увидеть, что первый боковой торцевой участок 414 может включать гнездо (например, см. 438), а второй боковой торцевой участок 418 может включать шпонку 480, сконфигурированную для установки в гнездо.

Гнездо может включать верхнюю вилочную часть 482, расположенную на четвертом вертикальном уровне 484, который выше третьего вертикального уровня 464 третьей рабочей кромки 462, нижнюю вилочную часть 486, отходящую назад от первой рабочей кромки 454 вдоль направления сборки 406, и соединительную часть 488, которая соединяет верхнюю вилочную часть 482 и нижнюю вилочную часть 486. Шпонка 480 может располагаться сбоку от гнезда на втором вертикальном уровне 456 второго участка рабочей кромки 458. Другие конфигурации возможны в других вариантах осуществления настоящего изобретения.

Затем устанавливается наконечник боковой режущей кромки, как показано на фиг. 16-19.

Например, такой наконечник с режущей кромкой 500 может включать в себя крепежную часть 502, образующую полость для установки адаптера 504, направление сборки 506, боковое направление 508, перпендикулярное направлению сборки, и вертикальное направление 510, перпендикулярное направлению сборки 506 и боковому направлению 508. Рабочий участок 511 может отходить вперед от крепежной части 502 вдоль направления сборки 506, образуя переднюю рабочую кромку 512.

В боковом направлении расположена первая боковая торцевая часть 514, которая образует первую боковую торцевую поверхность 516, имеющую боковое смещение. Второй боковой торцевой участок 518 расположен вдоль бокового направления, противоположного первому боковому торцевому участку 514, причем второй боковой торцевой участок 518 образует вторую боковую торцевую поверхность 516, которая смещается в боковом направлении. Первый боковой торцевой участок 514 может включать боковую стенку 590, отходящую вертикально вверх от рабочего участка 511. Аналогичное описание может быть сделано и в отношении фиг. 8 и 11, за исключением того, что функции будут располагаться в зеркальном отражении.

Как видно на фиг. 16-19, боковая стенка 590 проходит вертикально вверх и назад вдоль направления сборки 506 от передней рабочей кромки 512 до верхней поверхности 592 крепежной части 502, образуя при этом первую боковую торцевую поверхность 516. Аналогичное описание может быть сделано и в отношении фиг. 8 и 11, за исключением того, что функции будут располагаться в зеркальном отражении.

На фиг. 16 и 19 показано, что вторая боковая торцевая поверхность 520 по меньшей мере частично образует шпонку 580, образующую боковой край 593 боковой режущей кромки 500, и далее образует паз 594, расположенный сзади от шпонки 580 вдоль направления сборки 506 и продолжающийся до заднего края 572 боковой режущей кромки 500.

Часть гнезда 595 может располагаться сбоку между второй боковой торцевой поверхностью 520 и крепежным элементом 502, а углубление 596 может располагаться сбоку снаружи рядом с частью гнезда 595, простираясь вперед к передней рабочей кромке 512 вдоль направления сборки 506. Накладка (например, см. бобышку 552) может располагаться сбоку от бокового упора 593 и примыкать к передней рабочей кромке 512 вдоль направления сборки 506.

Следует также отметить, что любой из диапазонов соотношений, размеров, углов, площадей поверхностей и/или конфигураций различных элементов может быть изменен по желанию или необходимости, включая те, которые специально не упоминаются в настоящем документе. Хотя это специально не рассматривается, для соединения различных поверхностей показаны такие элементы, как клинья. В других вариантах осуществления настоящего изобретения они могут отсутствовать, и следует понимать, что при чтении этого описания их присутствие можно иногда игнорировать, если иное специально не оговорено.

Применение в промышленности

На практике машина, рабочий инструмент в сборе, узел наконечника или узел изнашиваемого элемента, узел наконечника и адаптера, втулка фиксатора, узел фиксатора и втулки фиксатора и/или любая комбинация этих различных узлов и компонентов может быть изготовлена, куплена или продана для модернизации машины или рабочего инструмента в полевых условиях на вторичном рынке или, наоборот, может быть изготовлена, куплена, продана или иным образом получена в контексте OEM (производителей оригинального оборудования).

Любой из вышеупомянутых компонентов может быть изготовлен из любого подходящего материала, включая железо, серый чугун, сталь, пластик, резину, пенопласт и т.д.

Различные характеристики OCETS могут иметь следующие варианты осуществления. Во-первых, как видно из фиг. 2, как следует из строки 206, рабочая кромка, образованная OCETS, предназначена для равномерного износа с течением времени. Кроме того, линии 208 показывают, что дополнительный материал на углах может способствовать сохранению квадратных углов в течение всего срока службы боковых режущих кромок.

На фиг. 3 стрелки 210 указывают на то, что ступенчатое/поэтапное перекрытие 212 кромок предотвращает стекание/канализацию материала по всей длине наконечника для уменьшения износа при загрузке и выгрузке из ковша или другого изнашиваемого инструмента и т.д. В то же время возможно изменение расстояния между адаптерами 214. Эта концепция подтверждается на фиг. 4, где расстояние 214, представленное на фиг. 3 (см. верхний пример 200), уменьшается до 214а (см. нижний пример 200а). Это очень важный результат, не предусмотренный предшествующим уровнем техники.

На фиг. 5 показан плавный вход и выход материала, представленный стрелкой 216. Это так, поскольку поверхность наклонной плоскости 218 OCETS находится вертикально ниже скошенной поверхности 220 базовой кромки 202 и при этом параллельна ей.

Соединение гнезда и шпонки, как показано на фиг. 3 (см. 212), также обеспечивает поддержку в вертикальном направлении как вверх, так и вниз, что делает OCETS более надежным.

Для сохранения последовательности и универсальности в процессе сборки первый боковой торцевой участок правой режущей кромки может иметь такую же или идентичную конфигурацию, как и первый боковой торцевой участок центральной режущей кромки. Аналогично, второй боковой торцевой участок левой режущей кромки может иметь такую же или идентичную конфигурацию, как и второй боковой торцевой участок центральной режущей кромки, и т.д.

При сборке правый наконечник с режущей кромкой обычно первым присоединяется к крайнему правому адаптеру, затем к адаптерам последовательно справа налево присоединяются центральные наконечники режущей кромки, а левый наконечник с режущей кромкой последним присоединяется к крайнему левому адаптеру.

Боковые стенки левого и правого наконечников с режущей кромкой могут иметь аналогичную или идентичную конфигурацию. Они могут быть снабжены наклонной плоскостью и обеспечивать воронкообразный путь для поступающего материала в ковш или другой рабочий инструмент и т.д.

Следует отметить, что в предыдущем описании приведены примеры сборки, которой касается изобретение, и технического решения. Тем не менее предполагается, что другие варианты осуществления изобретения могут отличаться в деталях от вышеприведенных примеров. Все ссылки на изобретение или примеры подразумевают ссылку на конкретный пример, обсуждаемый в этот момент, и не подразумевает каких-либо ограничений в отношении объема изобретения в более общем смысле. Все формулировки отличительных особенностей и пренебрежение определенными признаками предназначаются для указания на отсутствие предпочтения для данных признаков, а не для их полного исключения из объема изобретения, если не указано иное.

Перечисление диапазонов значений в основном служит для условного обозначения индивидуальной ссылки на каждое отдельное значение, попадающее в данный диапазон, если в настоящем документе не указано иное, а каждое отдельное значение включается в описание, как если бы оно было указано в настоящем документе отдельно.

В настоящем документе слова «один», «одна» и «набор» предназначены для включения одного или нескольких элементов и могут использоваться как взаимозаменяемые со словами «один или несколько». В тех случаях, когда предполагается использование только одного изделия, используется термин «одно» или аналогичная формулировка. Кроме того, используемые в настоящем документе термины «имеет», «обладает», «имеющий», «с» и т.п. являются открытыми терминами. Кроме того, фраза «основанный на» означает «основанный, по крайней мере частично, на», если явно не указано иное.

Специалистам в данной области техники очевидно, что согласно изобретению, могут быть сделаны различные модификации и варианты устройств и способов сборки без отклонения от сущности и объема настоящего изобретения. Другие варианты осуществления данного изобретения будут очевидны специалистам в данной области техники в результате рассмотрения спецификации и практики использования различных вариантов осуществления, раскрытых в данном документе. Например, некоторое оборудование конструируется и функционирует иначе, чем описанное здесь, и определенные этапы любого метода могут пропускаться, выполняться в другом порядке, отличном от упомянутого, а в некоторых случаях выполняться одновременно или разбиваться на дополнительные стадии. Более того, могут осуществляться изменения или модификации некоторых аспектов или особенностей различных вариантов осуществления с созданием дополнительных вариантов осуществления, а особенности и аспекты различных вариантов осуществления могут добавляться или замещаться другими особенностями или аспектами других вариантов осуществления, предлагая еще дальнейшие варианты осуществления.

Соответственно, данное изобретение включает все модификации и эквиваленты предмета изобретения, изложенные в формуле изобретения, приложенной к данному документу в соответствии с действующим законодательством. Кроме того, любая комбинация вышеописанных элементов во всех их возможных вариантах охватывается настоящим описанием, если не указано иное или иным образом явно не противоречит контексту.

Изобретение относится к крепежным механизмам, используемым в рабочих инструментах в сборе, таких как ковши в сборе, применяемые в землеройной, горнодобывающей, строительной промышленности. Представлены наконечник с режущей кромкой (300) для рабочего инструмента землеройной машины, включающий крепежную часть (302), образующую полость для установки адаптера (304), направление сборки (306), боковое направление (308), перпендикулярное направлению сборки (306), и вертикальное направление (310), перпендикулярное направлению сборки (306) и боковому направлению (308); рабочий участок (311), отходящий вперед от крепежной части (302) вдоль направления сборки (306) с образованием передней рабочей кромки (312); первый боковой торцевой участок (314), расположенный вдоль бокового направления (308), который образует первую боковую торцевую поверхность (316), которая смещается в боковом направлении, а также второй боковой торцевой участок (318), расположенный вдоль бокового направления (308) напротив первого бокового торцевого участка (314). Второй боковой торцевой участок (318) образует вторую боковую торцевую поверхность (320), которая смещается в боковом направлении. Техническим результатом является создание надежной системы перекрывающихся наконечников с режущими кромками, которая также предусматривает переменное расстояние между адаптерами и обеспечивает опору во множестве направлений на стыке между соседними наконечниками. 4 н. и 9 з.п. ф-лы, 19 ил.

1. Наконечник (300) с режущей кромкой для рабочего инструмента землеройной машины, включающий в себя:

крепежную часть (302), образующую полость (304) для установки адаптера, направление (306) сборки, боковое направление (308), перпендикулярное направлению (306) сборки, и вертикальное направление (310), перпендикулярное направлению (306) сборки и боковому направлению (308);

рабочий участок (311), отходящий вперед от крепежной части (302) вдоль направления (306) сборки с образованием передней рабочей кромки (312);

первый боковой торцевой участок (314), расположенный вдоль бокового направления (308), при этом первый боковой торцевой участок (314) образует первую боковую торцевую поверхность (316), которая смещается в боковом направлении, причем первая боковая торцевая поверхность (316) включает в себя первую боковую наружную торцевую поверхность (322), которая проходит вдоль направления (306) сборки и вертикального направления (310) и которая расположена сбоку рядом с крепежной частью (302), первую боковую внутреннюю торцевую поверхность (324), которая проходит вдоль направления (306) сборки и которая расположена сбоку рядом с рабочим участком (311), и первую переходную поверхность (326), расположенную между первой боковой наружной торцевой поверхностью (322) и первой боковой внутренней торцевой поверхностью (324), причем первая переходная поверхность (326) проходит вбок; и

второй боковой торцевой участок (318), расположенный вдоль бокового направления (308) напротив первого бокового торцевого участка (314), причем второй боковой торцевой участок (318) образует вторую боковую торцевую поверхность (320), которая смещается в боковом направлении.

2. Наконечник (300) с режущей кромкой по п. 1, в котором первая переходная поверхность (326) перпендикулярна направлению (306) сборки, первой боковой наружной торцевой поверхности (322) и первой боковой внутренней торцевой поверхности (324).

3. Наконечник (300) с режущей кромкой по п. 1, дополнительно включающий в себя нависающий выступ (334), отходящий вбок от боковой поверхности (336) выступа, расположенной вертикально над первой боковой внутренней торцевой поверхностью (324), в направлении крепежной части (302).

4. Наконечник (400) с режущей кромкой для рабочего инструмента землеройной машины, включающий в себя:

крепежную часть (402), образующую полость (404) для установки адаптера, направление (406) сборки, боковое направление (408), перпендикулярное направлению (406) сборки, и вертикальное направление (410), перпендикулярное направлению (406) сборки и боковому направлению (408);

рабочий участок (411), отходящий вперед от крепежной части (402) вдоль направления (406) сборки с образованием передней рабочей кромки (412);

первый боковой торцевой участок (414), расположенный вдоль бокового направления (408), при этом первый боковой торцевой участок (414) образует первую боковую торцевую поверхность (416), которая смещается в боковом направлении, причем первая боковая торцевая поверхность (416) включает в себя первую боковую наружную торцевую поверхность (422), которая проходит вдоль направления (406) сборки и вертикального направления (410) и которая расположена сбоку рядом с крепежной частью (402), первую боковую внутреннюю торцевую поверхность (424), которая проходит вдоль направления (406) сборки и которая расположена сбоку рядом с рабочим участком (411), и первую переходную поверхность (426), расположенную между первой боковой наружной торцевой поверхностью (422) и первой боковой внутренней торцевой поверхностью (424), причем первая переходная поверхность (426) проходит вбок; и

второй боковой торцевой участок (418), расположенный вдоль бокового направления (408) напротив первого бокового торцевого участка (414), причем второй боковой торцевой участок (418) образует вторую боковую торцевую поверхность (420), которая смещается в боковом направлении, причем вторая боковая торцевая поверхность (420) включает в себя вторую боковую наружную торцевую поверхность (428), которая проходит вдоль направления (406) сборки и которая расположена сбоку рядом с рабочим участком (411), вторую боковую внутреннюю торцевую поверхность (430), которая проходит вдоль направления (406) сборки и вертикального направления (410) и которая расположена сбоку рядом с крепежной частью (402), и вторую переходную поверхность (432), расположенную между второй боковой наружной торцевой поверхностью (428) и второй боковой внутренней торцевой поверхностью (430), причем вторая переходная поверхность (432) проходит вбок.

5. Наконечник (400) с режущей кромкой по п. 4, в котором первая переходная поверхность (426) перпендикулярна направлению (406) сборки, первой боковой наружной торцевой поверхности (422) и первой боковой внутренней торцевой поверхности (424).

6. Наконечник (400) с режущей кромкой по п. 5, в котором вторая переходная поверхность (432) перпендикулярна направлению (406) сборки, второй боковой наружной торцевой поверхности (428) и второй боковой внутренней торцевой поверхности (430), вторая переходная поверхность (432) отстоит на заранее определенное расстояние (433) от первой переходной поверхности (426) назад вдоль направления (406) сборки, а первая боковая торцевая поверхность (416) по крайней мере частично имеет форму, дополняющую форму второй боковой торцевой поверхности (420).

7. Наконечник (400) с режущей кромкой по п. 6, дополнительно включающий в себя нависающий выступ (434), отходящий вбок от боковой поверхности (436) выступа, расположенной вертикально над первой боковой внутренней торцевой поверхностью (424), в направлении крепежной части (402), причем нависающий выступ (434) образует первый боковой торцевой паз (438), ограниченный задней поверхностью (440), которая лежит на одной плоскости со второй боковой переходной поверхностью (432) или смещена назад от нее, и третьей боковой внутренней торцевой поверхностью (442), смещенной вбок внутрь от первой боковой внутренней торцевой поверхности (424); и

при этом второй боковой торцевой участок (418) образует нижний карман (444), ограниченный третьей боковой наружной торцевой поверхностью (446), смещенной вбок внутрь от второй боковой наружной торцевой поверхности (428), третью переходную поверхность (448), которая отходит вбок внутрь от третьей боковой наружной торцевой поверхности (446) и которая лежит на одной плоскости с первой переходной поверхностью (426) или смещена вперед от нее, и четвертую переходную поверхность (450), которая проходит назад вдоль направления (406) сборки и вертикально вверх от третьей переходной поверхности (448).

8. Наконечник (500) с режущей кромкой для рабочего инструмента землеройной машины, включающий в себя:

крепежную часть (502), образующую полость (504) для установки адаптера, направление (506) сборки, боковое направление (508), перпендикулярное направлению (506) сборки, и вертикальное направление (510), перпендикулярное направлению (506) сборки и боковому направлению (508);

рабочий участок (511), отходящий вперед от крепежной части (502) вдоль направления (506) сборки с образованием передней рабочей кромки (512);

первый боковой торцевой участок (514), расположенный вдоль бокового направления (508), при этом первый боковой торцевой участок (514) образует первую боковую торцевую поверхность (516), которая смещается в боковом направлении; и

второй боковой торцевой участок (518), расположенный вдоль бокового направления (508) напротив первого бокового торцевого участка (514), причем второй боковой торцевой участок (518) образует вторую боковую торцевую поверхность (520), которая смещается в боковом направлении, причем вторая боковая торцевая поверхность (520) включает в себя вторую боковую наружную торцевую поверхность (528), которая проходит вдоль направления (506) сборки и которая расположена сбоку рядом с рабочим участком (511), вторую боковую внутреннюю торцевую поверхность (530), которая проходит вдоль направления (506) сборки и вертикального направления (510) и которая расположена сбоку рядом с крепежной частью (502), и вторую переходную поверхность (532), расположенную между второй боковой наружной торцевой поверхностью (528) и второй боковой внутренней торцевой поверхностью (530), причем вторая переходная поверхность (532) проходит вбок.

9. Наконечник (500) с режущей кромкой по п. 8, в котором второй боковой торцевой участок (518) образует нижний карман (544), ограниченный третьей боковой наружной торцевой поверхностью (546), смещенной вбок внутрь от второй боковой наружной торцевой поверхности (528), третью переходную поверхность (548), которая проходит вбок внутрь от третьей боковой наружной торцевой поверхности (546), и четвертую переходную поверхность (550), которая проходит назад вдоль направления (506) сборки и вертикально вверх от третьей переходной поверхности (548).

10. Наконечник (400) с режущей кромкой для рабочего инструмента землеройной машины, включающий в себя:

крепежную часть (402), образующую полость (404) для установки адаптера, направление (406) сборки, боковое направление (408), перпендикулярное направлению (406) сборки, и вертикальное направление (410), перпендикулярное направлению (406) сборки и боковому направлению (408); и

рабочий участок (411), отходящий вперед от крепежной части (402) вдоль направления (406) сборки и образующий переднюю рабочую кромку (412);

первый боковой торцевой участок (414), расположенный вдоль бокового направления, причем первый боковой торцевой участок (414) образует первую боковую торцевую поверхность (416), причем первая боковая торцевая поверхность (416) включает в себя первую боковую наружную торцевую поверхность (422), которая проходит вдоль направления (406) сборки и вертикального направления (410) и которая расположена сбоку рядом с крепежной частью (402), первую боковую внутреннюю торцевую поверхность (424), которая проходит вдоль направления (406) сборки и которая расположена сбоку рядом с рабочим участком (411), и первую переходную поверхность (426), расположенную между первой боковой наружной торцевой поверхностью (422) и первой боковой внутренней торцевой поверхностью (424), причем первая переходная поверхность (426) проходит вбок; и

второй боковой торцевой участок (418), расположенный вдоль бокового направления напротив первого бокового торцевого участка (414), причем второй боковой торцевой участок (418) образует вторую боковую торцевую поверхность (420), причем вторая боковая торцевая поверхность (420) включает в себя вторую боковую наружную торцевую поверхность (428), которая проходит вдоль направления (406) сборки и которая расположена сбоку рядом с рабочим участком (411), вторую боковую внутреннюю торцевую поверхность (430), которая проходит вдоль направления (406) сборки и вертикального направления (410) и которая расположена сбоку рядом с крепежной частью (402), и вторую переходную поверхность (432), расположенную между второй боковой наружной торцевой поверхностью (428) и второй боковой внутренней торцевой поверхностью (430), причем вторая переходная поверхность (432) проходит вбок;

при этом передняя рабочая кромка (412) включает первый участок (454) рабочей кромки, отходящий вбок внутрь от первой боковой торцевой поверхности (416) на первом вертикальном уровне (456), второй участок (458) рабочей кромки, отходящий от первого участка (454) рабочей кромки и расположенный на втором вертикальном уровне (460), который выше первого вертикального уровня (456) первого участка (454) рабочей кромки, и третий участок (462) рабочей кромки, отходящий от второго участка (458) рабочей кромки ко второй боковой торцевой поверхности (420) и расположенный на третьем вертикальном уровне (464), который выше второго вертикального уровня (460) второго участка (458) рабочей кромки.

11. Наконечник (400) с режущей кромкой по п. 10, в котором первая боковая торцевая поверхность (416) проходит от первого участка (454) рабочей кромки вдоль направления (406) сборки до переходной оси (465), а также проходит от переходной оси (465) до первого заднего края (466) наконечника с режущей кромкой под косым углом (468) относительно направления (406) сборки.

12. Наконечник (400) с режущей кромкой по п. 11, в котором вторая боковая торцевая поверхность (420) проходит от третьего участка (462) рабочей кромки вдоль направления (406) сборки до другой переходной оси (470) и проходит от другой переходной оси (470) до второго заднего края (472) наконечника с режущей кромкой под тем же косым углом (468).

13. Наконечник (400) с режущей кромкой по п. 10, в котором первый боковой торцевой участок (414) включает в себя гнездо (438), а второй боковой торцевой участок (418) включает в себя шпонку (480), которая сконфигурирована для установки в гнездо, причем гнездо включает в себя верхний участок (482) вилки, расположенный на четвертом вертикальном уровне (484), который выше, чем третий вертикальный уровень (464) третьего участка (462) рабочей кромки, нижний участок (486) вилки, отходящий назад от первого участка (454) рабочей кромки вдоль направления (406) сборки, и соединительный участок (488), соединяющий верхний участок вилки и нижний участок вилки вместе, причем шпонка (480) расположена сбоку от гнезда на втором вертикальном уровне (460) второго участка (458) рабочей кромки.
