ЗАЖИГАЛКА, ЗАПРАВЛЯЕМАЯ ОТ КАРМАННОЙ ЗАЖИГАЛКИ ИЛИ РЕЗЕРВУАРА ДЛЯ ГАЗА Российский патент 2025 года по МПК F23Q2/28

ПЕРЕКРЕСТНАЯ ССЫЛКА НА СМЕЖНЫЕ ЗАЯВКИ

Настоящая заявка испрашивает преимущество по заявке на европейский патент EP20315417.4, поданной 23 сентября 2020 г., содержание которой включено в настоящий документ путем ссылки.

ОБЛАСТЬ ТЕХНИКИ

Настоящее описание относится к области зажигалок, более конкретно - к зажигалке, выполненной с возможностью соединения с геометрически отличающимися устройствами с резервуаром для газа и/или топлива.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

За последние годы были разработаны зажигалки, используемые для розжига табака, сигар и/или сигарет. Эти зажигалки имеют резервуар для топлива и либо поворотный фрикционный элемент, либо пьезоэлектрическое запальное устройство для создания искры на насадке, которая испускает топливо, поступающее из резервуара для топлива. Зажигалки доступны на коммерческой основе в различных формах и размерах, например в виде небольшой карманной зажигалки, такой как BIC Maxi J26. Зажигалки также эволюционировали от небольших карманных зажигалок до нескольких видов удлиненных зажигалок, таких как BIC MegaLightter U160, которые больше подходят для общих целей, например для розжига свечей, грилей для барбекю, каминов и/или костров. Ранние решения по таким конструкциям были основаны просто на удлиненных приводных рукоятках для размещения обычной зажигалки на конце. Однако источники газа и/или топлива для зажигалки также могут быть выполнены в виде резервуаров для газа и/или топлива, неразъемно установленных в зажигалке. Существуют зажигалки без возможности повторной заправки, которые выбрасывают, когда резервуар для газа и/или топлива становится пустым. В таких зажигалках доступный не на коммерческой основе резервуар для топлива и/или газа, например BIC J6S3 GR, может быть встроен производителем в качестве подузла.

Однако в настоящее время большим спросом пользуются зажигалки, которое выполнены с возможностью повторной заправки, например, по финансовым и экологическим причинам. Такие зажигалки можно заправлять повторно, например с помощью отдельного набора для заправки газовых зажигалок, часто продаваемого в виде емкости с адаптером для повторной заправки резервуара для газа и/или топлива зажигалки. Между тем желательно, чтобы операции по повторной заправке газом и/или топливом были простыми в обращении, безопасными и недорогими. Кроме того, было бы желательно обеспечить зажигалку, которая не имеет постоянно присоединенного резервуара для газа и/или топлива и при этом выполнена с возможностью соединения со сменной доступной в продаже зажигалкой и/или со сменным доступным не на коммерческой основе резервуаром для газа и/или топлива для заправки зажигалки газом и/или топливом. Более конкретно - с такой зажигалкой пользователь может безопасно заправлять зажигалку газом и/или топливом, не выбрасывая никаких пригодных для использования деталей, в отличие от обычной зажигалки без повторной заправки. Таким образом, карманную зажигалку (например, BIC Maxi J26) можно использовать не только независимо, но и в качестве источника газа и/или топлива. Однако поскольку доступные в продаже зажигалки (например, BIC Maxi J26) и доступные не на коммерческой основе резервуары для газа и/или топлива (например, BIC J6S3 GR) отличаются по геометрическим и конструктивным размерам, выборочное присоединение этих вариантов к зажигалке становится трудной задачей.

Цель настоящего описания состоит в обеспечении простой безопасной и недорогой повторной заправки и/или подачи газа и/или топлива для зажигалки. Более конкретно - цель настоящего описания состоит в том, чтобы предложить зажигалку, которую можно соединять с геометрически отличающимися устройствами с резервуаром для газа и/или топлива.

ИЗЛОЖЕНИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

Настоящее описание относится к зажигалке по п. 1. В зависимых пунктах формулы изобретения представлены варианты осуществления настоящего описания.

В соответствии с первым аспектом настоящего описания зажигалка содержит корпус, имеющий насадку. Корпус выполнен с возможностью приема устройства с резервуаром для газа и/или топлива. Кроме того, зажигалка содержит соединительное устройство, которое выполнено с возможностью соединения устройства с резервуаром для газа и/или топлива и насадки. Соединительное устройство выполнено с возможностью регулировки вдоль продольной оси зажигалки таким образом, чтобы зажигалку можно было соединять с различными устройствами с резервуаром для газа и/или топлива, имеющими отличающиеся геометрические и/или конструктивные размеры. Поскольку соединительное устройство выполнено с возможностью регулировки, к зажигалке можно присоединять варианты устройств с резервуаром для газа и/или топлива, которые могут иметь отличающиеся геометрические и конструктивные размеры. В качестве примера зажигалку в соответствии с настоящим описанием можно выборочно соединять с доступной в продаже карманной зажигалкой или доступным не на коммерческой основе резервуаром для газа и/или топлива. Таким образом, может быть предложена зажигалка с простой безопасной и недорогой повторной заправкой и/или подачей газа и/или топлива. Кроме того, можно обеспечить экологичность зажигалки, поскольку в данном случает нужно утилизировать меньше компонентов по сравнению с зажигалкой без повторной заправки.

В настоящем документе зажигалка может быть определена как носимое изделие для воспламенения и/или устройство для обеспечения пламени. Такие продукты и/или устройства по существу выполнены с возможностью обеспечения пламени при сгорании легковоспламеняющегося материала после воспламенения запальным устройством, которое может быть встроено в зажигалку. Легковоспламеняющийся материал может храниться в носимом изделии для воспламенения и/или устройстве для обеспечения пламени, например в контейнере, находящемся внутри или на корпусе зажигалки. Легковоспламеняющийся материал, используемый в зажигалках, может представлять собой сжиженный газ, например сжиженный углеводород н-бутан, изобутан, пропан, или смесь этих газов, обычно называемую сжиженным нефтяным газом (СНГ). Носимые изделия для воспламенения и/или устройства для обеспечения пламени широко используют для розжига различных горючих материалов и изделий, таких как сигареты, свечи, легковоспламеняющийся газ (например, в газовых плитах), камины и т. п. Носимые изделия для воспламенения, и/или устройства для обеспечения пламени, и/или зажигалки могут быть доступны в продаже в различных формах и размерах.

Зажигалка может содержать продольную ось, причем соединительное устройство может быть выполнено с возможностью регулировки вдоль продольной оси. Это означает, что размер или координаты положения соединительного устройства вдоль продольной оси являются переменными. Более конкретно - соединительное устройство может быть выполнено с возможностью регулировки на по меньшей мере 0,5 мм, в частности на по меньшей мере 0,7 мм вдоль продольной оси.

Кроме того, соединительное устройство может быть выполнено с возможностью регулировки между полностью выдвинутым положением и полностью втянутым положением. Расстояние между полностью выдвинутым положением и полностью втянутым положением может находиться в диапазоне от 0,5 до 15 мм, в частности в диапазоне от 0,7 до 10 мм, более конкретно - в диапазоне от 0,8 до 8 мм.

Соединительное устройство может содержать смещающий элемент, более конкретно - пружину сжатия, причем смещающий элемент может смещать соединительное устройство в направлении продольной оси.

В полностью выдвинутом положении, как описано выше, смещающий элемент может иметь смещающее усилие по меньшей мере 40%, более конкретно - по меньшей мере 50%, в частности по меньшей мере 60% по сравнению со смещающим усилием в полностью втянутом положении.

Соединительное устройство может быть выполнено с возможностью регулировки поперек продольной осью, причем соединительное устройство может быть выполнено с возможностью регулировки на угол α, составляющий по меньшей мере 5°, более конкретно - по меньшей мере 7°, в частности по меньшей мере 10°, измеряемый между продольной осью зажигалки и продольной осью соединительного устройства.

Соединительное устройство может содержать цилиндрический соединительный корпус, имеющий длину и диаметр. Соединительный корпус может иметь наружную кольцевую поверхность, первую торцевую поверхность и вторую торцевую поверхность. Кроме того, соединительный корпус может содержать отверстие, определяющее внутреннюю кольцевую поверхность.

Соединительный корпус может содержать фаску, расположенную между первой торцевой поверхностью и наружной кольцевой поверхностью. Фаска может по меньшей мере частично проходить по окружности соединительного корпуса. Под фаской следует понимать наклонный срез, расположенный на прямоугольном участке или в любом другом месте, где две поверхности сходятся под острым углом. В частности, фаска представляет собой наклонный срез или участок, расположенный между первой торцевой поверхностью и наружной кольцевой поверхностью.

Соединительный корпус может содержать углубление, по меньшей мере частично проходящее по наружной кольцевой поверхности. Углубление может по меньшей мере частично проходить по длине соединительного корпуса.

Углубление и фаска или наклонный срез, как описано выше, могут быть по существу выровнены друг с другом на наружной кольцевой поверхности относительно продольной оси соединительного устройства. Углубление и фаска могут быть ориентированы по направлению к центру зажигалки.

Начиная с первой торцевой поверхности соединительного корпуса вдоль продольной оси, соединительный корпус может содержать фаску, за которой следует участок указанного выше диаметра, а затем следует углубление.

Корпус может содержать опорный элемент, выполненный с возможностью приема и поддержки соединительного устройства. Соединительное устройство может быть размещено на опорном элементе с возможностью перемещения.

В соответствии со вторым аспектом настоящего описания предложена зажигалка в соответствии с первым аспектом настоящего описания, но которая может дополнительно содержать устройство с резервуаром для газа и/или топлива, присоединенное к зажигалке. Устройство с резервуаром для газа и/или топлива может быть выполнено с возможностью съемного соединения с зажигалкой.

Устройство с резервуаром для газа и/или топлива может содержать резервуар для жидкости и клапанный узел для выборочной подачи топлива и/или газа, причем более конкретно - соединительное устройство может быть выполнено с возможностью герметичного соединения с клапанным узлом.

Во всех аспектах и вариантах осуществления, описанных выше, устройство с резервуаром для газа и/или топлива может быть выполнено с возможностью независимого использования в качестве зажигалки.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

Другие характеристики будут очевидны из прилагаемых графических материалов, которые являются частью настоящего описания. Графические материалы предназначены для дополнительного объяснения настоящего описания и обеспечения возможности его практического применения специалистом в данной области. Однако графические материалы задуманы как не имеющие ограничительного характера примеры. Общие номера позиций на разных фигурах указывают на подобные или аналогичные признаки.

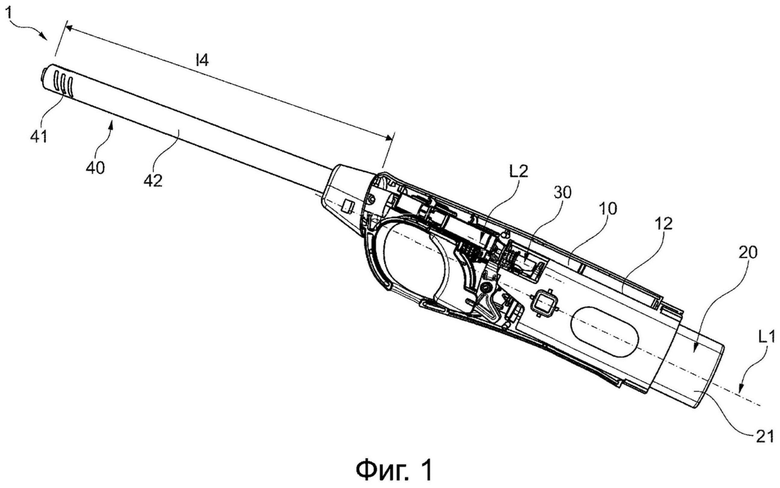

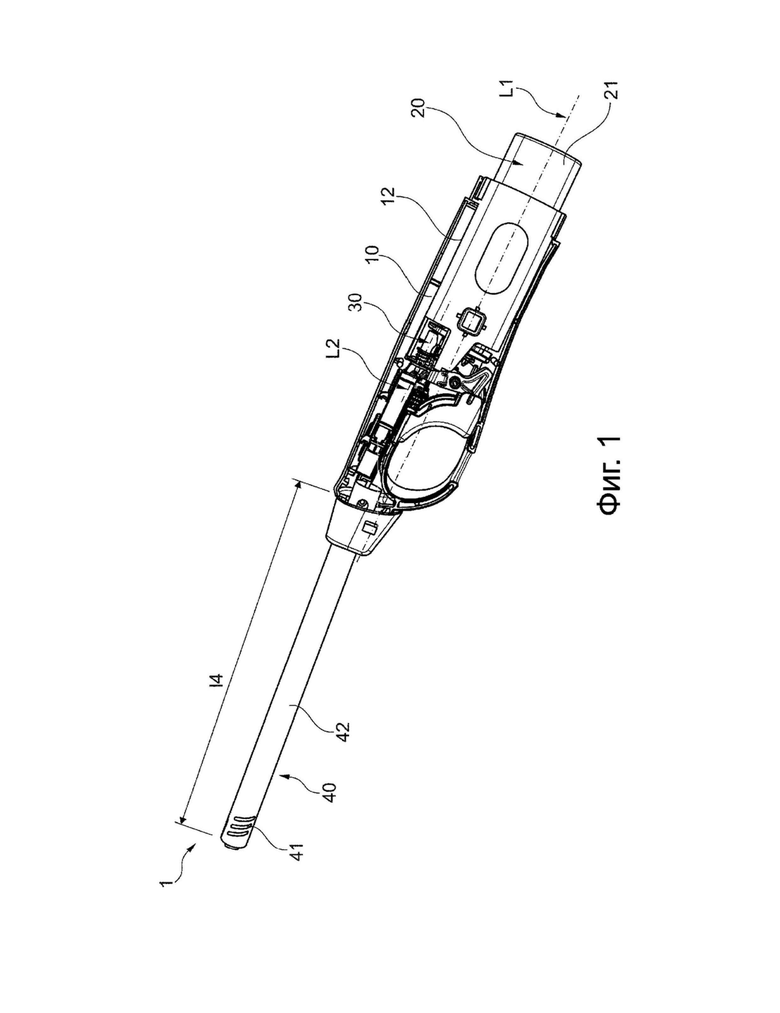

Фиг. 1 представляет собой схематический вид зажигалки, соединенной с устройством с резервуаром для газа и/или топлива.

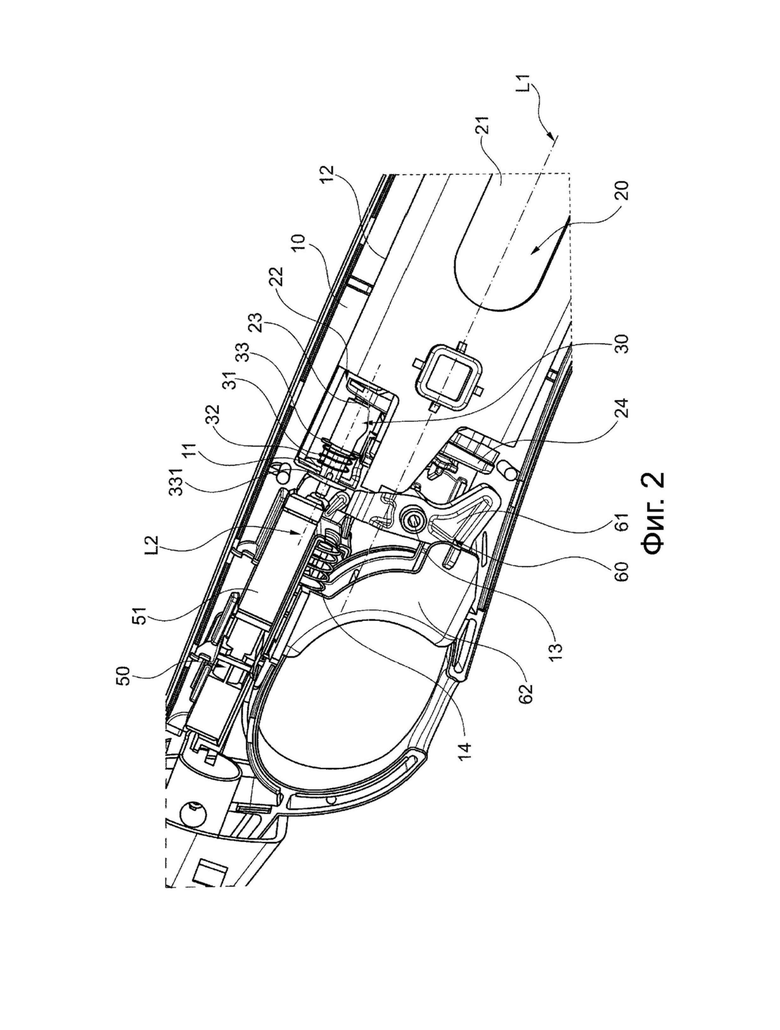

Фиг. 2 представляет собой более подробный схематический вид зажигалки, соединенной с устройством с резервуаром для газа и/или топлива.

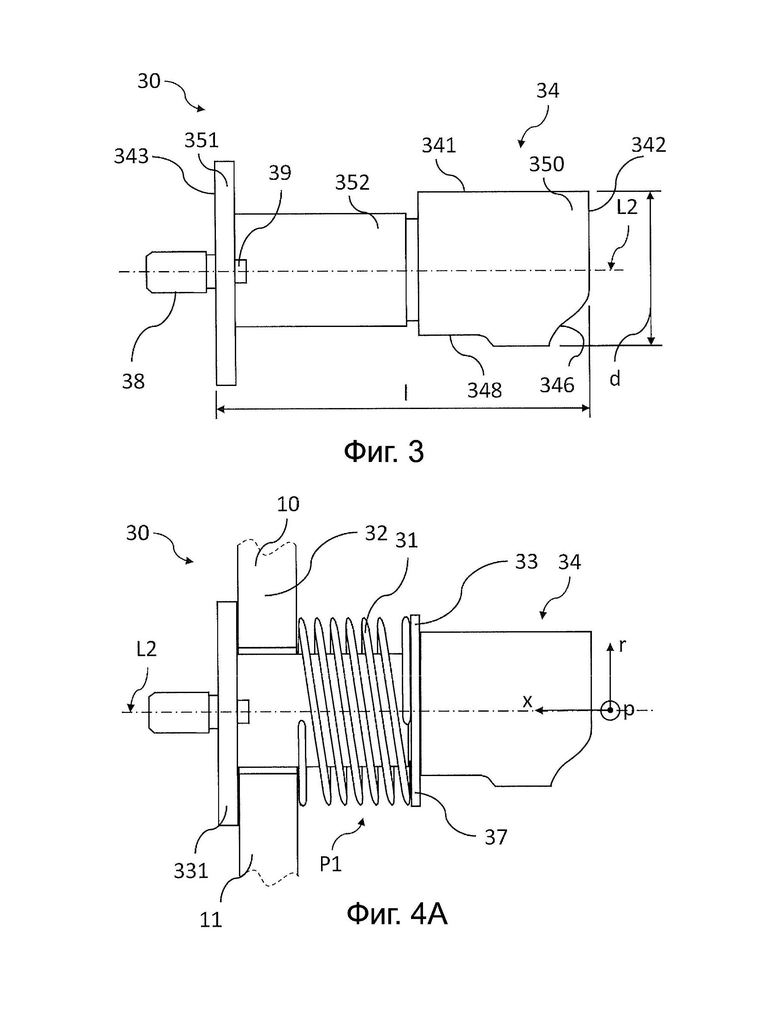

Фиг. 3 представляет собой схематический вид соединительного устройства, выполненного с возможностью соединения зажигалки с устройством с резервуаром для газа и/или топлива.

Фиг. 4A представляет собой схематический вид соединительного устройства, показанного на Фиг. 3, которое собрано в корпусе зажигалки и находится в полностью выдвинутом положении.

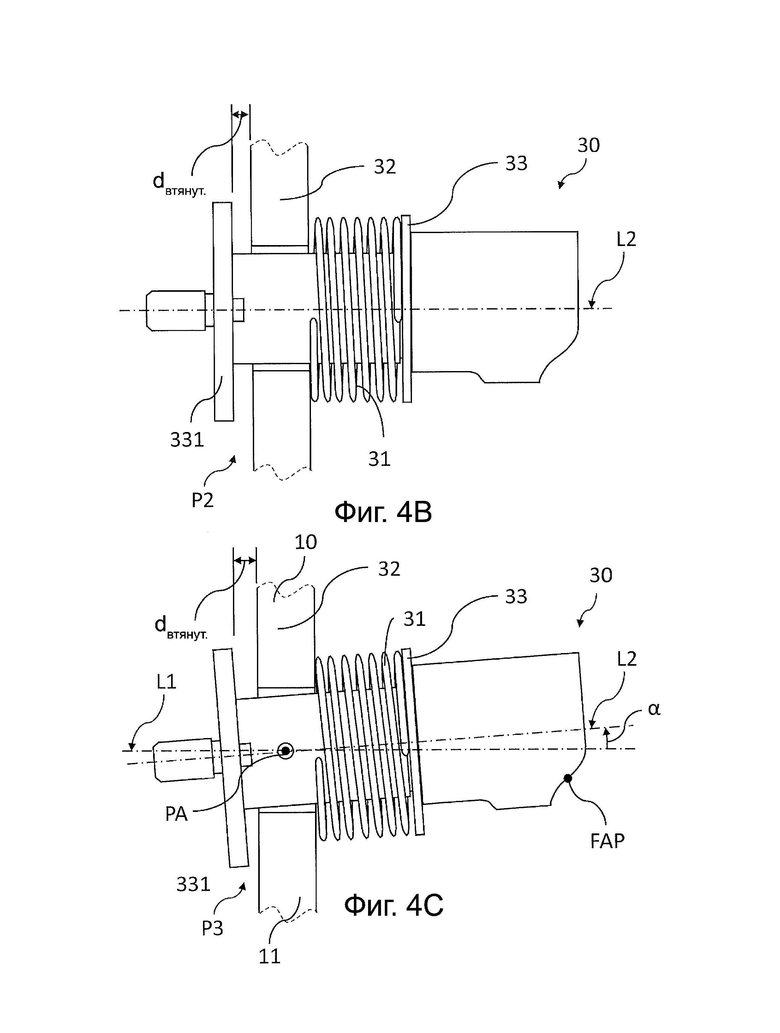

Фиг. 4B и 4C представляют собой схематические виды соединительного устройства, показанного на Фиг. 3, которое собрано в корпусе зажигалки и находится в отрегулированном, втянутом положении.

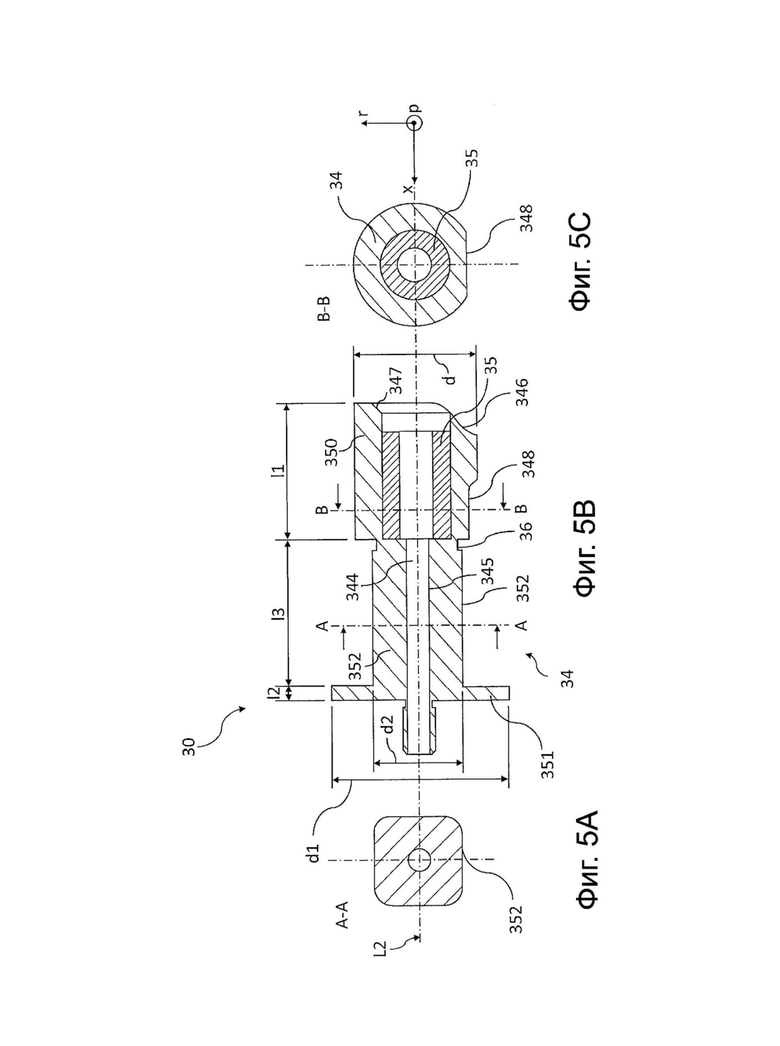

Фиг. 5A-5C представляют собой схематические виды сбоку в разрезе соединительного устройства, взятого из варианта осуществления, показанного на Фиг. 3.

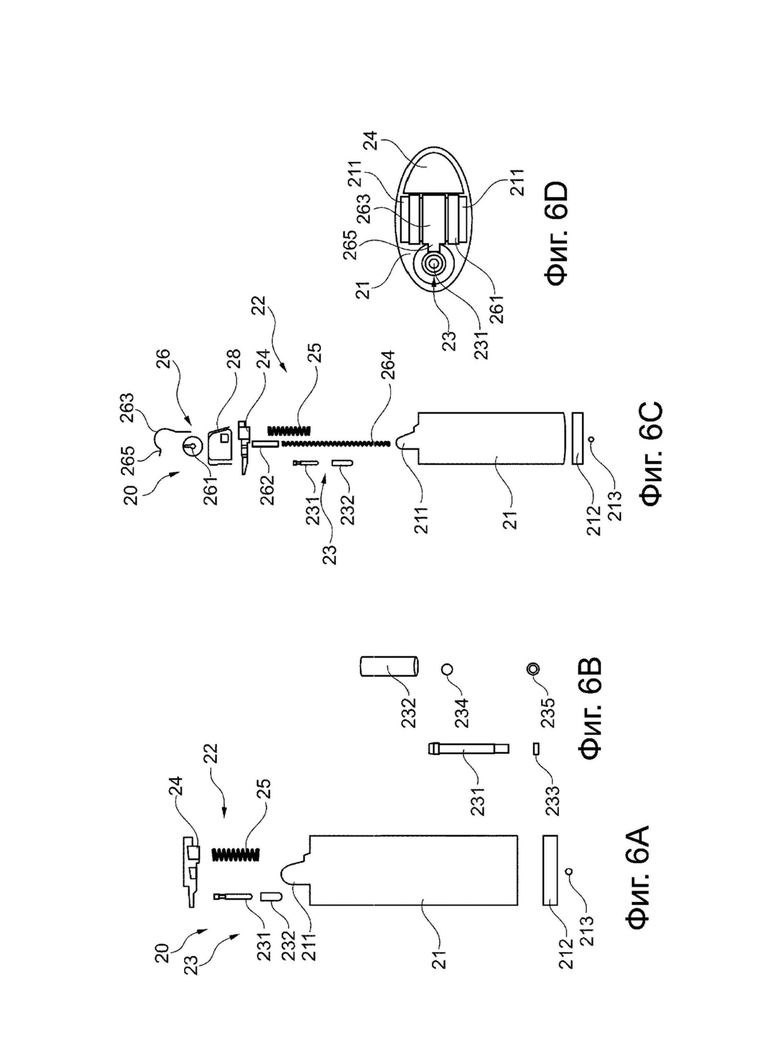

Фиг. 6A-6D представляют собой виды с пространственным разделением компонентов двух разных устройств с резервуаром для газа и/или топлива, которые могут быть выполнены с возможностью соединения с зажигалкой, причем каждое из них имеет клапанный узел.

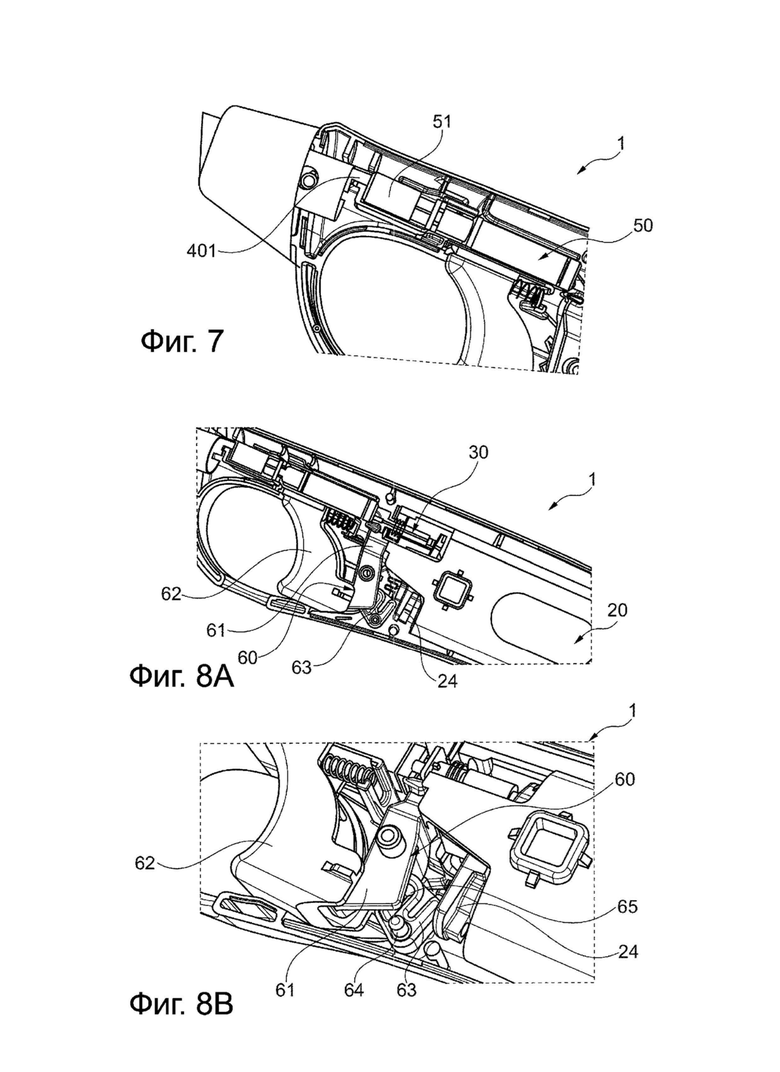

Фиг. 7 представляет собой более подробный схематический вид запального узла зажигалки.

Фиг. 8A и 8B представляют собой схематические виды зажигалки, содержащей приводной узел с промежуточным шарнирно установленным поворотным стержнем.

ПОДРОБНОЕ ОПИСАНИЕ

Варианты осуществления зажигалки в соответствии с настоящим описанием будут описаны со ссылкой на графические материалы следующим образом.

На Фиг. 1 представлен схематический вид зажигалки 1 в соответствии с настоящим описанием. Зажигалка 1 содержит корпус 10, который имеет насадку 40. Корпус 10 выполнен с возможностью приема устройства 20 с резервуаром для газа и/или топлива. Кроме того, зажигалка 1 содержит соединительное устройство 30, выполненное с возможностью соединения устройства 20 с резервуаром для газа и/или топлива с насадкой 40. Соединительное устройство 30, которое более подробно описано ниже, выполнено с возможностью регулировки. Поскольку соединительное устройство выполнено с возможностью регулировки, к зажигалке можно присоединять варианты устройств с резервуаром для газа и/или топлива, которые могут иметь отличающиеся геометрические и конструктивные размеры. В качестве примера зажигалка 1 в соответствии с настоящим описанием может быть выполнена с возможностью выборочного соединения с доступной в продаже карманной зажигалкой или доступным в продаже резервуаром для газа и/или топлива. Таким образом, может быть предложена зажигалка с простой безопасной и недорогой повторной заправкой и/или подачей газа и/или топлива. Кроме того, можно обеспечить экологичность зажигалки, поскольку в данном случает нужно утилизировать меньше компонентов по сравнению с зажигалкой без повторной заправки.

Как показано на Фиг. 1, зажигалка 1 содержит продольную ось L1, которая проходит в продольном направлении зажигалки 1. Таким образом, продольная ось L1 может проходить через центр зажигалки 1, более конкретно - через геометрический центр корпуса 10 зажигалки 1. Корпус 10 содержит углубление 12 в корпусе, выполненное с возможностью приема и поддержки устройства 20 с резервуаром для газа и/или топлива. Углубление 12 в корпусе может проходить в продольном направлении корпуса 10, начиная с одной торцевой поверхности корпуса 10, которая может быть противоположна насадке 40. В варианте осуществления, показанном на Фиг. 1, углубление 12 в корпусе проходит ровно вдоль продольной оси L1. Более конкретно - продольная ось L1 проходит через геометрический центр углубления 12 в корпусе.

Зажигалка 1 может дополнительно содержать крышку, при этом не показанную на Фиг. 1, которая может быть выполнена с возможностью соединения с корпусом 10. Более конкретно - крышка может быть выполнена с возможностью закрывания углубления 12 в корпусе. В вариантах осуществления крышка может быть соединена с корпусом 10 посредством соединения с жесткой блокировкой, более конкретно - посредством замкового соединения. Крышка может представлять собой отдельный компонент, а корпус может содержать фланец, причем крышка может быть выполнена с возможностью надвигания на фланец корпуса, более конкретно - вдоль продольной оси L1. Дополнительно или альтернативно крышка может быть выполнена с возможностью соединения с корпусом 10 посредством шарнира. Таким образом, по меньшей мере край крышки может быть соединен штифтом с корпусом 10, более конкретно - с краем фланца корпуса. Таким образом, крышка может быть выполнена с возможностью поворота к корпусу 10, чтобы закрывать углубление в корпусе. Кроме того, крышка может содержать натяжной элемент, который может быть выполнен с возможностью приложения преднатяга в направлении продольной оси L1.

На Фиг. 3 и 5A-5C представлены схематические виды соединительного устройства 30, выполненного с возможностью регулировки. Как показано на Фиг. 5B, для соединительного устройства 30 можно определить систему координат. Система координат включает продольное направление x соединительного устройства 30, радиальное направление r соединительного устройства 30, которое перпендикулярно продольному направлению x, и перпендикулярное направление p, которое перпендикулярно продольному направлению x и радиальному направлению r.

Как показано на Фиг. 3 и 5B, соединительное устройство 30 содержит соединительный корпус 34, причем соединительный корпус 34 может быть цилиндрическим. Соединительное устройство 30 имеет продольную ось L2, которая проходит через центр соединительного устройства 30 в продольном направлении x соединительного устройства 30, более конкретно - в продольном направлении x соединительного корпуса 34. Соединительный корпус 34 определяется длиной l и диаметром d. Кроме того, соединительный корпус 34 имеет наружную кольцевую поверхность 341, первую торцевую поверхность 342 и вторую торцевую поверхность 343. Как показано на Фиг. 5B, соединительный корпус 34 содержит отверстие 344, которое определяет внутреннюю кольцевую поверхность 345. Отверстие 344 может проходить через соединительное устройство, более конкретно - через соединительный корпус 34, от первой торцевой поверхности 342 ко второй торцевой поверхности 343. Соединительный корпус 34 содержит соединительный элемент 38, который может быть расположен на второй торцевой поверхности 343. Соединительный элемент может быть жестко соединен с соединительным корпусом 34. Соединительный элемент 38 может быть выполнен с возможностью соединения соединительного устройства 30 с насадкой 40. Соединительный элемент 38 может содержать соединительное отверстие, которое может быть соединено по текучей среде с отверстием 344 соединительного устройства 30.

Как показано на Фиг. 3 и 5B, соединительный корпус 34 содержит фаску 346 или наклонный срез. Фаска 346 расположена между первой торцевой поверхностью 342 и наружной кольцевой поверхностью 341. Фаска 346 может по меньшей мере частично проходить по окружности соединительного корпуса 34. Окружность соединительного корпуса 34 может быть определена на наружной кольцевой поверхности 341 относительно продольной оси L2. Фаска может проходить от первой торцевой поверхности 342 из положения, составляющего менее половины диаметра d, в наклонном направлении к наружной кольцевой поверхности 341, находящейся на половине диаметра d. Наклонное направление может быть определено радиальным направлением r относительно продольной оси L2 и продольным направлением x относительно продольной оси L2. В плоскости, определяемой радиальным направлением r и продольным направлением x, фаска 346 может иметь линейную форму, и/или вогнутую форму, и/или выпуклую форму, и/или волнообразную форму, содержащую вогнутый и выпуклый участок. Дополнительно или альтернативно фаска 346 может иметь закругленные края.

В вариантах осуществления соединительный корпус 34 имеет скос 347, расположенный между первой торцевой поверхностью 342 и внутренней кольцевой поверхностью 345. Скос может по меньшей мере частично проходить по окружности внутренней кольцевой поверхности 345. В вариантах осуществления скос проходит по окружности внутренней кольцевой поверхности 345 соединительного корпуса 34.

Как показано на Фиг. 3, 5B и 5C, соединительный корпус 34 содержит углубление 348, которое по меньшей мере частично проходит по наружной кольцевой поверхности 341. Более конкретно - углубление 348 по меньшей мере частично проходит по длине l соединительного корпуса 34. Как показано на Фиг. 5C, углубление 348 может иметь плоскую форму на наружной кольцевой поверхности 341, которая может образовывать плоскость, по существу параллельную плоскости x-p, определяемой продольным направлением x и перпендикулярным направлением p.

В вариантах осуществления соединительный корпус 34 может содержать только фаску 346 или углубление 348. Если соединительный корпус 34 содержит как углубление 348, так и фаску 346, углубление 348 и фаска могут быть по существу выровнены друг с другом на наружной кольцевой поверхности 341, более конкретно - на кольцевом месте соединительного корпуса 34 относительно продольной оси L2. Как показано на Фиг. 2, продольная ось L1 зажигалки 1 и продольная ось L2 соединительного устройства 30 могут лежать в одной плоскости относительно перпендикулярного направления p. Таким образом, углубление 348 и фаска 346 могут быть ориентированы в направлении к центру зажигалки 1, более конкретно - к геометрическому центру зажигалки 1. Другими словами, углубление 348 и фаска 346 могут быть ориентированы в направлении продольной оси L1 зажигалки 1. Как показано на Фиг. 3 и 5B, начиная с первой торцевой поверхности 342 вдоль продольной оси L2, более конкретно - в продольном направлении x, соединительный корпус 34 содержит фаску 346, за которой следует участок диаметром d, а затем следует углубление 348. Однако в вариантах осуществления углубление 348 может проходить от первой торцевой поверхности 342 по меньшей мере частично вдоль соединительного корпуса 34 ко второй торцевой поверхности 343. Таким образом, начиная с первой торцевой поверхности 342, соединительный корпус 34 может иметь фаску 346, за которой следует углубление 348. В вариантах осуществления фаска 346 может быть вообще не предусмотрена. Таким образом, начиная с первой торцевой поверхности 342, соединительный корпус может содержать углубление 348, по меньшей мере частично проходящее вдоль соединительного корпуса 34 ко второй торцевой поверхности 343.

Как показано на Фиг. 3 и 5B, соединительный корпус 34 содержит первую часть 350 вблизи первой торцевой поверхности 342 c диаметром d и длиной l1. Кроме того, соединительный корпус 34 содержит вторую часть 351 вблизи второй торцевой поверхности 343 с диаметром d1 и длиной l2. Диаметр d1 второй части 351 может быть больше диаметра d первой части 350. Вторая часть 351 может быть жестко соединена с первой частью 350. В вариантах осуществления соединительный корпус 34 дополнительно содержит третью часть 352, расположенную между первой частью 350 и второй частью 351, причем третья часть 352 имеет диаметр d2 и длину l3. В этом случае первая часть 350 может быть жестко соединена с третьей частью 352, а третья часть 352 может быть жестко соединена со второй частью 351. Диаметр d1 второй части 351 может быть больше диаметра d первой части 350 и/или диаметра d2 третьей части 352. Более конкретно - диаметр d2 третьей части 352 может быть меньше диаметра d первой части 350 и/или диаметра d1 второй части 351. В вариантах осуществления длина l2 второй части 351 может быть меньше длины l1 первой части 350 и/или длины l3 третьей части 352. Длина l1 первой части 350 и/или длина l3 третьей части 352 могут быть по меньшей мере в 2 раза, в примерах по меньшей мере в 4 раза больше длины l2 второй части 351. По меньшей мере часть соединительного корпуса 34 может иметь поперечное сечение квадратной формы, более конкретно - поперечное сечение квадратной формы с закругленными краями. Как показано на Фиг. 5A, третья часть 352 имеет поперечное сечение квадратной формы с закругленными краями.

Отверстие 344, как описано выше, может иметь первую часть отверстия вблизи первой торцевой поверхности 342, более конкретно - в первой части 350, с первым диаметром отверстия, и вторую часть отверстия вблизи второго торцевого элемента 343, более конкретно - во второй и третьей части 351, 352, со вторым диаметром отверстия. Первая часть отверстия и вторая часть отверстия могут быть соединены по текучей среде друг с другом. Диаметр первой части отверстия может быть больше диаметра второй части отверстия.

Как показано на Фиг. 5B и 5C, соединительное устройство 30 дополнительно содержит уплотнительный элемент 35, более конкретно - уплотнительную втулку. Уплотнительный элемент 35 может быть выполнен с возможностью соединения с устройством 20 с резервуаром для газа и/или топлива. Уплотнительный элемент 35 может быть расположен в соединительном корпусе 34, более конкретно - в отверстии 344 соединительного корпуса 34 вблизи первой торцевой поверхности 342, в частности, в первой части отверстия.

Как показано на Фиг. 3 и 5B, соединительный корпус 34 содержит канавку 36 на наружной кольцевой поверхности 341. Канавка 36 может по меньшей мере частично проходить по окружности соединительного корпуса 34. В вариантах осуществления канавка 36 может проходить по всей окружности соединительного корпуса 34. Канавка может быть образована между первой частью 350 и третьей частью 352. Как видно на Фиг. 4A-4C, соединительное устройство 30 может содержать стопорное кольцо 37, которое может быть вставлено в канавку 36.

Как показано на Фиг. 1, 2 и 4A-4C, соединительное устройство 30 расположено в корпусе 10. Корпус 10 содержит опорный элемент 11, выполненный с возможностью приема и поддержки соединительного устройства 30. Соединительное устройство 30 может быть размещено в корпусе 10 с возможностью перемещения, более конкретно - на опорном элементе 11. В вариантах осуществления опорный элемент 11 может поддерживать и принимать третью часть 352 соединительного корпуса 34.

Как показано на Фиг. 1, 2 и 4A-4C, соединительное устройство 30 выполнено с возможностью регулировки по существу вдоль продольной оси L1. В вариантах осуществления соединительное устройство 30 выполнено с возможностью регулировки вдоль продольной оси L1. Более конкретно - соединительное устройство 30 может быть выполнено с возможностью регулировки на по меньшей мере 0,5 мм, более конкретно - на по меньшей мере 0,7 мм вдоль продольной оси L1. Следует понимать, что изменение положения соединительного устройства 30 не означает, что соединительное устройство 30 активно приводится в действие другим компонентом, например активно приводится в действие приводным механизмом, который может регулировать положение соединительного устройства 30 вследствие любого входного воздействия, например такого как усилие и/или управляющий сигнал. Скорее это означает, что соединительное устройство 30 выполнено с возможностью перемещения, когда другой компонент передает усилие на соединительное устройство 30, что будет более подробно описано ниже. Однако следует понимать, что активное приведение в действие соединительного устройства 30 не может быть исключено в настоящем описании.

На Фиг. 4A-4C представлены схематические виды соединительного устройства 30, выполненного с возможностью регулировки. Соединительное устройство 30 выполнено с возможностью регулировки между полностью выдвинутым положением P1 и полностью втянутым положением. Полностью выдвинутое положение P1 соединительного устройства показано, например, на Фиг. 4A. Втянутое положение P2 присутствует, когда, начиная с полностью выдвинутого положения P1, соединительное устройство 30 корректируют и/или перемещают вдоль продольной оси L1 относительно корпуса 10, более конкретно - относительно опорного элемента 11 (см., например, Фиг. 4B или 8A). Полностью втянутое положение обеспечено, когда соединительное устройство 30 скорректировано вдоль продольной оси L1 относительно опорного элемента 11, насколько это возможно в зависимости от геометрических деталей, более конкретно - ограничителей, которые подробно описаны ниже. В вариантах осуществления расстояние между полностью выдвинутым положением P1 и полностью втянутым положением может находиться в диапазоне от 0,5 до 15 мм, более конкретно - в диапазоне от 0,7 до 10 мм, в частности в диапазоне от 0,8 до 8 мм.

Как показано на Фиг. 1, 2 и 4A-4C, соединительное устройство 30 содержит смещающий элемент 31, причем смещающий элемент 31 смещает соединительное устройство 30 в направлении продольной оси L1 зажигалки 1, более конкретно - вдоль продольной оси L2, противоположно продольному направлению x. Смещающий элемент 31 может представлять собой пружину сжатия, более конкретно - спиральную пружину. Когда соединительное устройство 30 не отрегулировано, как показано на Фиг. 4A, смещающий элемент 31 смещает соединительное устройство 30 для поддержания его в полностью выдвинутом положении P1. В полностью выдвинутом положении P1 продольная ось L2 соединительного устройства 30 может быть по существу параллельна продольной оси L1 зажигалки 1. В полностью выдвинутом положении P1 смещающий элемент 31 может иметь смещающее усилие по меньшей мере 40%, более конкретно - по меньшей мере 50%, в частности по меньшей мере 60% по сравнению со смещающим усилием в полностью втянутом положении.

Как показано на Фиг. 4C, соединительное устройство 30 выполнено с возможностью регулировки не только вдоль продольной оси L1, но также выполнено с возможностью регулировки поперек продольной оси L1 зажигалки 1. Более конкретно - соединительное устройство 30 может быть выполнено с возможностью поворота. Термин «поперек» относится к направлению, которое перпендикулярно продольной оси L1 в плоскости, определяемой продольной осью L1 и поперечным направлением, если смотреть на зажигалку 1 сбоку, например, как показано на Фиг. 1 и 2. Более конкретно - соединительное устройство 30 может быть выполнено с возможностью поворота вокруг воображаемой оси PA поворота, которая перпендикулярна плоскости, определяемой продольной осью L1 и поперечным направлением. Соединительное устройство 30 может поворачиваться по существу вокруг конструкции опорного элемента 11, которая поддерживает соединительное устройство 30, более конкретно - по существу вокруг воображаемой оси PA поворота опорного элемента 11, показанной на Фиг. 4C. Однако следует отметить, что воображаемая ось PA поворота может изменять свое положение в зависимости от сил, действующих на соединительное устройство 30, и соответствующих точек FAP приложения усилия. Такая точка FAP приложения усилия показана на Фиг. 4C.

Соединительное устройство выполнено с возможностью регулировки в поперечном направлении, поскольку устройство 20 с резервуаром для газа и/или топлива, которое может быть соединено с зажигалкой, может иметь конструктивные компоненты, в которых непосредственный доступ соединительного устройства 30 для соединения с устройством 20 с резервуаром для газа и/или топлива может быть невозможен. Поскольку соединительное устройство 30 выполнено с возможностью регулировки вдоль продольной оси L1 и/или поперечно продольной оси L1, соединительное устройство 30 может компенсировать геометрические различия и/или может перемещаться вокруг любых конструктивных компонентов устройства 20 с резервуаром для газа и/или топлива для соединения с ним.

Как показано на Фиг. 4C, соединительное устройство 30 может быть выполнено с возможностью регулировки на угол α, составляющий по меньшей мере 5°, более конкретно - по меньшей мере 7°, в частности по меньшей мере 10°, измеряемый между продольной осью L1 зажигалки 1 и продольной осью L2 соединительного устройства 30. Следует отметить, что на Фиг. 4C продольная ось L1 была перемещена параллельно от центра зажигалки 1, как описано выше, в направлении к соединительному устройству 30 для упрощения визуализации угла α. Угол α может появляться при регулировке соединительного устройства 30 в поперечном направлении, иными словами, при повороте соединительного устройства 30.

В вариантах осуществления, в которых, начиная с первой торцевой поверхности 342 соединительного корпуса 34, предусмотрена фаска 346, за которой следует углубление 348, либо предусмотрено только углубление 348, может оказаться достаточным регулировать соединительное устройство 30 только вдоль продольной оси L1, но не в поперечном направлении.

Как показано на Фиг. 2 и 4A-4C, соединительное устройство 30 содержит первый ограничитель 33, а корпус 10 содержит второй ограничитель 32. Между первым ограничителем 33 и вторым ограничителем 32 расположен смещающий элемент 31. Смещающий элемент 31 может окружать наружную кольцевую поверхность 341 соединительного корпуса 34. Более конкретно - смещающий элемент 31 может окружать третью часть 352. В вариантах осуществления первый ограничитель 33 образован стопорным кольцом 37, когда стопорное кольцо 37 вставлено в канавку 36. Однако в варианте осуществления вместо обеспечения канавки 36 и стопорного кольца 37 первый ограничитель 33 может быть образован боковой стенкой первой части 350, которая может быть обеспечена, когда диаметр d первой части больше диаметра d2 третьей части 352. Альтернативно первый ограничитель 33 может быть образован четвертой частью, которая может быть расположена между третьей частью 352 и первой частью 350, и может иметь диаметр, превышающий диаметр d2 третьей части 352. Четвертая часть может быть жестко соединена с первой частью 350 и третьей частью 352. Как показано на Фиг. 2 и 4A-4C, второй ограничитель 32 образован опорным элементом 11, более конкретно - по меньшей мере частью боковой стенки опорного элемента 11, обращенной к первому ограничителю 33. Соединительное устройство 30 дополнительно содержит третий ограничитель 331, причем более конкретно - третий ограничитель 331 образован второй частью 351.

Как показано на Фиг. 4A, в полностью выдвинутом положении P1 третий ограничитель 331 входит в контакт со вторым ограничителем 32. Более конкретно - третий ограничитель 331 может входить в контакт с по меньшей мере частью боковой стенки опорного элемента 11, обращенной к третьему ограничителю 331. Другими словами, в полностью выдвинутом положении P1 вторая часть 351 (или третий ограничитель 331) входит в контакт с опорным элементом 11 на первой боковой стенке опорного элемента 11. В этом варианте осуществления смещающий элемент 31 расположен между второй боковой стенкой опорного элемента 11, противоположной первой боковой стенке, и первым ограничителем 33. Первая боковая стенка опорного элемента 11 может быть обращена к насадке 40 зажигалки 1, а вторая боковая стенка опорного элемента 11 может быть обращена к углублению 12 в корпусе зажигалки 1.

Как показано на Фиг. 4B, во втянутом положении P2, которое находится между полностью выдвинутым положением P1 и полностью втянутым положением, и/или в полностью втянутом положении соединительного устройства 30 можно определить расстояние d_{втянут.} между вторым ограничителем 32 и третьим ограничителем 331. Расстояние d_{втянут.} может относиться к соответствующим расстояниям в мм, как описано выше.

На Фиг. 4C показано скорректированное втянутое положение P3 соединительного устройства 30, в котором соединительное устройство 30 скорректировано по положению вдоль продольной оси L1 и поперек продольной оси L1 с образованием таким образом угла α. Такое втянутое положение P3 возникает при приложении к соединительному устройству 30 усилия, более конкретно - при этом усилие может быть приложено к фаске 346, показанной с точкой FAP приложения усилия. При этом усилие прикладывается к соединительному устройству 30 под наклоном и имеет не только составляющую усилия в направлении продольной оси L1, но также и в поперечном направлении относительно продольной оси L1. Угол α, как описано выше, возникает за счет приложения усилия под наклоном. Поскольку смещающий элемент 31 может представлять собой пружину сжатия, более конкретно - спиральную пружину, смещающее усилие смещающего элемента 31 может увеличиваться на стороне соединительного устройства 30, к которой смещается и/или поворачивается соединительное устройство 30. При снятии усилия с соединительного устройства 30 увеличенное смещающее усилие может толкать соединительное устройство 30 обратно в полностью выдвинутое положение P1, причем угол α может составлять примерно 0° и/или при этом расстояние d_{втянут.} может составлять примерно 0,0 мм.

Как описано выше, опорный элемент 11 выполнен с возможностью поддержки и приема соединительного устройства 30, причем более конкретно - соединительное устройство 30 может приниматься опорным элементом 11 с возможностью регулировки положения и/или перемещения. Как показано на Фиг. 3 и 4A-4C, опорный элемент 11 и/или соединительное устройство 30 могут быть выполнены с возможностью предотвращения вращения соединительного устройства 30 вокруг его продольной оси L2 при приеме опорным элементом 11. В первом варианте осуществления вращение соединительного устройства 30 может быть предотвращено поперечным сечением квадратной формы соединительного корпуса 34, более конкретно - третьей частью 352, и соответствующей формой опорного элемента 11, что позволяет регулировать соединительное устройство 30, но предотвращает вращение вокруг продольной оси L2. Дополнительно или альтернативно соединительный корпус 34 может содержать элемент 39, препятствующий вращению, на наружной кольцевой поверхности 341, причем элемент 39, препятствующий вращению, может выступать в радиальном направлении соединительного корпуса 34 от наружной кольцевой поверхности 341. Опорный элемент 11 может быть снабжен соответствующим углублением, с которым элемент 39, препятствующий вращению, может входить в зацепление для предотвращения вращения. В вариантах осуществления соединительный корпус 34 может содержать вырез, а опорный элемент 11 может содержать по меньшей мере один штифт, выступающий в вырез, причем соединение штифта и выреза может обеспечивать регулировку положения соединительного устройства 30, но при этом может препятствовать вращению вокруг продольной оси L2.

Как показано на Фиг. 1, насадка 40 содержит выходное отверстие 41 насадки и может содержать трубку, причем более конкретно - трубка может быть соединена по текучей среде с соединительным устройством 30, в частности с соединительным элементом 38 соединительного устройства 30. Насадка 40 содержит трубчатый корпус 42, и трубка может быть по меньшей мере частично расположена в трубчатом корпусе 42. Трубчатый корпус 42 может быть жестко соединен с соединительным устройством 30. Трубчатый корпус 42 может иметь длину l4 по меньшей мере 3 см, более конкретно - по меньшей мере 7 см, в частности по меньшей мере 10 см. В вариантах осуществления трубчатый корпус 42 может иметь длину l4 в диапазоне от примерно 3 см до примерно 25 см, более конкретно - в диапазоне от примерно 7 см до примерно 20 см, в частности в диапазоне от примерно 10 см до примерно 17 см.

Как показано на Фиг. 1 и 2, зажигалка 1 содержит запальный узел 50, функционально соединенный с корпусом 10, для обеспечения искры на насадке 40, более конкретно - на выходном отверстии 41 насадки. Запальный узел 50 содержит пьезоэлектрический механизм 51, выполненный с возможностью подачи электрического напряжения за счет приложения силы к твердым телам. Корпус 10 может содержать электропроводящий компонент, который может находиться в электрическом соединении с пьезоэлектрическим механизмом 51. Электропроводящий компонент может быть расположен между насадкой 40, более конкретно - выходным отверстием 41 насадки, и пьезоэлектрическим механизмом 51 с образованием электрода. Как показано на Фиг. 7, насадка 40 может включать в себя по меньшей мере выступающую часть 401 с электропроводящим материалом, который находится в электрическом соединении с пьезоэлектрическим механизмом 51. Таким образом, когда пьезоэлектрический механизм 51 приводится в действие, между насадкой 40, содержащей электропроводящий материал и электропроводящий компонент, возникает искра, причем более конкретно - искра возникает на выходном отверстии 41 насадки. В вариантах осуществления электропроводящий компонент может включать в себя язычок, проходящий к насадке 40, более конкретно - к выходному отверстию 41 насадки, причем между язычком и насадкой 40 может возникать искра. Зажигалка 1 может содержать электроизоляционный компонент, расположенный вокруг по меньшей мере части насадки 40, для предотвращения нежелательных искр между насадкой 40 и электропроводящим компонентом.

Как показано на Фиг. 1 и 2, зажигалка 1 содержит приводной узел 60, функционально соединенный с корпусом 10 и выполненный с возможностью эффективного приведения запального узла 50 в действие. Приводной узел 60 содержит передающий усилие рычаг 61, который может быть функционально соединен с запальным узлом 50 для приведения запального узла 50 в действие. При приведении в действие передающий усилие рычаг 61 сжимает пьезоэлектрический механизм 51, который в свою очередь обеспечивает искру на насадке 40, более конкретно - на выходном отверстии 41 насадки. В вариантах осуществления штифт 13 жестко соединен с корпусом 10, причем передающий усилие рычаг 61 может быть соединен со штифтом 13. Более конкретно - передающий усилие рычаг 61 может быть шарнирно соединен со штифтом 13. Приводной узел 60 дополнительно содержит спусковой элемент 62, функционально соединенный с передающим усилие рычагом 61 и корпусом 10. Спусковой элемент 62 может быть выполнен с возможностью приведения в действие пользователем. Запальный узел 50 может быть приведен в действие передающим усилие рычагом 61, когда пользователь приводит спусковой элемент 62 в действие. Спусковой элемент 62 может проходить от корпуса 10 и может быть выполнен с возможностью перемещения из первого, неактивированного положения во второе, активированное положение. Как показано на Фиг. 2, смещающий элемент 14 расположен между корпусом 10 и приводным узлом 60, более конкретно - между корпусом 10 и спусковым элементом 62, который может быть выполнен с возможностью принудительного перевода спускового элемента 62 и/или передающего усилие рычага 61 в первое, неактивированное положение, если спусковой элемент 62 не приводится в действие пользователем.

Однако в вариантах осуществления, которые не показаны на фигурах, корпус 10 может дополнительно содержать фиксирующий элемент, функционально соединенный с приводным узлом 60. Фиксирующий элемент может быть выполнен с возможностью перемещения между первым положением фиксирующего элемента и вторым положением фиксирующего элемента. В первом положении фиксирующего элемента этот фиксирующий элемент может предотвращать рабочее движение приводного узла 60, и во втором положении фиксирующего элемента этот фиксирующий элемент может обеспечивать рабочее перемещение приводного узла 60. Фиксирующий элемент может быть предусмотрен для повышения безопасности зажигалки, например, чтобы зажигалка была безопасной для детей. В первом положении фиксирующего элемента перемещение приводного узла 60, более конкретно - спускового элемента 62, может быть заблокировано, так что запальный узел 50 не может быть приведен в действие. Другими словами, в первом положении фиксирующего элемента этот фиксирующий элемент может предотвращать рабочее движение спускового элемента 62 даже при приложении пользователем усилия к спусковому элементу 62. В вариантах осуществления фиксирующий элемент может быть выполнен с возможностью автоматического перемещения в первое положение фиксирующего элемента при отсутствии приведения в действие пользователем. Фиксирующий элемент может быть предусмотрен в виде переключателя, функционально соединенного с корпусом. Переключатель может быть выполнен с возможностью перемещения из первого положения фиксирующего элемента во второе положение элемента. Дополнительно или альтернативно безопасность зажигалки 1 можно повысить путем адаптации усилия, необходимого для приведения зажигалки 1 в действие, например посредством смещающего элемента 14 и/или приводного узла 60, показанного на Фиг. 2. Смещающий элемент может быть выполнен с возможностью принудительного перевода спускового элемента 62 в первое, неактивированное положение. Для приведения зажигалки 1 в действие пользователь должен приложить усилие к спусковому элементу 62, которое превышает усилие пружины, создаваемое смещающим элементом 14, и/или которое является достаточно большим для приведения приводного узла 60 в действие, например, для приведения запального узла 50 и/или устройства 20 с резервуаром для газа и/или топлива в действие. В вариантах осуществления смещающий элемент 14 может быть выполнен с возможностью обеспечения достаточно большого усилия пружины, и/или приводной узел 60 может быть сконфигурирован таким образом, чтобы требовалось достаточно большое усилие активации для обеспечения блокировки зажигалки 1 от детей, таким образом можно повысить безопасность зажигалки 1.

В соответствии со вторым аспектом настоящего описания зажигалка 1 содержит устройство 20 с резервуаром для газа и/или топлива, соединенное с зажигалкой 1, как показано на Фиг. 1 и 2. Зажигалка 1 может быть предусмотрена по любому из вариантов осуществления, описанных для первого аспекта настоящего описания. Устройство 20 с резервуаром для газа и/или топлива выполнено с возможностью съемного соединения с зажигалкой 1. Устройство 20 с резервуаром для газа и/или топлива выполнено с возможностью вставки в корпус 10. Более конкретно - устройство 20 с резервуаром для газа и/или топлива выполнено с возможностью вставки в углубление 12 в корпусе.

Ниже более подробно описано устройство 20 с резервуаром для газа и/или топлива. На Фиг. 6A и 6C представлены виды с пространственным разделением компонентов двух разных вариантов осуществления устройства 20 с резервуаром для газа и/или топлива, которые могут быть соединены с зажигалкой 1 соответственно. Как показано на Фиг. 6A и 6C, устройство 20 с резервуаром для газа и/или топлива содержит резервуар 21 для жидкости и клапанный узел 22 для выборочной подачи газа и/или топлива. Резервуар 21 для жидкости может быть заправлен газом и/или топливом и может быть повторно заправлен, когда опустеет. В одном варианте осуществления газ и/или топливо в резервуаре 21 для жидкости могут представлять собой жидкость и могут становиться газообразными при выходе из резервуара 21 для жидкости. Топливо и/или газ могут представлять собой углеводородную смесь изобутана с плотностью при 23°C по меньшей мере 0,553 г/см³ и давлением паров при 55°C до 679 кПа. Резервуар 21 для жидкости может быть изготовлен из пластика, более конкретно - полиацеталя, в частности делрина. Резервуар 21 для жидкости содержит основание 212, которое соединено с резервуаром 21 для жидкости с одной стороны резервуара для жидкости. Основание 212 может содержать отверстие, проходящее через основание 212 таким образом, что резервуар 21 для жидкости можно заполнять топливом и/или газом через отверстие. Резервуар 21 для жидкости может содержать шарик 213, предусмотренный в отверстии, который вместе с конструкцией основания 212 может действовать как обратный клапан, предотвращающий утечку жидкости из резервуара 21 для жидкости через основание 212. На стороне резервуара 21 для жидкости, противоположной основанию 212, резервуар для жидкости содержит по меньшей мере один выступ 211, более конкретно - два выступа 211, которые могут быть отделены друг от друга и которые проходят в продольном направлении резервуара 21 для жидкости.

Клапанный узел 22 содержит регулируемый клапан 23 и приводной механизм 24 клапана, причем приводной механизм 24 клапана функционально соединен с клапаном 23 для открытия и закрытия клапана 23. Выступы 211 выполнены с возможностью поворотной поддержки приводного механизма 24 клапана. Регулируемый клапан 23 содержит подвижный элемент 231 клапана и седло 232 клапана, выполненное с возможностью приема элемента 231 клапана с возможностью перемещения. Седло 232 клапана жестко соединено с резервуаром 21 для жидкости. Подвижный элемент 231 клапана функционально соединен с приводным механизмом 24 клапана для открытия и закрытия клапана 23. В альтернативном варианте осуществления клапанный узел 22 может содержать нерегулируемый клапан.

Устройство 20 с резервуаром для газа и/или топлива содержит пружинный элемент 25, соединенный с приводным механизмом 24 клапана, причем пружинный элемент 25 может принудительно переводить приводной механизм 24 клапана в неактивированное положение, в котором клапан 23 закрыт. В этом случае элемент 231 клапана прижимается к седлу 232 клапана с блокировкой подачи газа и/или топлива из резервуара 20 для газа и/или топлива. Как показано на Фиг. 6B, клапан 23 может дополнительно содержать резиновую прокладку 233, соединенную с элементом 231 клапана с обеспечением герметичного соединения между элементом 231 клапана и седлом 232 клапана, когда клапан 23 остается незадействованным. Клапан 23 дополнительно содержит мембрану 234 для регулирования потока текучей среды, которая может быть соединена с седлом 232 клапана, и диск 235 для герметизации мембраны 232 в седле 232 клапана. Клапанный узел 22 может дополнительно содержать защитный кожух 28, соединенный с резервуаром 21 для жидкости и прикрывающий по меньшей мере один или более компонентов, как описано выше.

В соответствии с вариантом осуществления устройства 20 с резервуаром для газа и/или топлива, показанного на Фиг. 6C и 6D, это устройство 20 с резервуаром для газа и/или топлива выполнено с возможностью независимого использования в качестве зажигалки, например в качестве карманной зажигалки, такой как BIC Maxi J26. В варианте осуществления устройства 20 с резервуаром для газа и/или топлива, показанного на Фиг. 6C и 6D, устройство 20 с резервуаром для газа и/или топлива содержит запальное устройство 26 для обеспечения искры на клапанном узле 22, более конкретно - на клапане 23. Запальное устройство 26 содержит искровое колесо 261, соединенное с устройством 20 с резервуаром для газа и/или топлива, и кремень 262, соединенный с устройством 20 с резервуаром для газа и/или топлива, причем кремень 262 функционально соединен с искровым колесом 261 для обеспечения искры при вращении искрового колеса 261. Приводной механизм 24 клапана может быть функционально соединен с запальным устройством 26. Альтернативно запальное устройство 26 может содержать пьезоэлектрический компонент, который может быть выполнен с возможностью обеспечения искры на клапане 23 при приведении приводным механизмом 24 клапана в действие. Устройство 20 с резервуаром для газа и/или топлива может содержать пружинный элемент 264, который поджимает кремень 262 к искровому колесу 261. Запальное устройство 26 содержит защитный элемент 263, который может быть выполнен с возможностью предотвращения вращения искрового колеса 261 в отсутствие толкающего усилия, прикладываемого пользователем к искровому колесу 261. Кроме того, защитный элемент 263 может быть выполнен с возможностью обеспечения вращения искрового колеса 261 при наличии толкающего усилия, прикладываемого пользователем к искровому колесу 261. Защитный элемент 263 содержит носик 265, который выступает к клапану 23, более конкретно - к подвижному элементу 231 клапана.

Соединительное устройство 30 выполнено с возможностью герметичного соединения с клапанным узлом 22, более конкретно - с регулируемым клапаном 23. При соединении соединительное устройство 30, более конкретно - соединительный корпус 34, принимает клапан 23, более конкретно - подвижный элемент 231 клапана, в отверстие 344 вблизи первой торцевой поверхности 342. Герметичное соединение может быть обеспечено уплотнительным элементом 35, выполненным с возможностью приема элемента 231 клапана.

Приводной узел 60, как описано выше, соединенный с корпусом 10, дополнительно выполнен с возможностью функционального приведения устройства 20 с резервуаром для газа и/или топлива в действие для подачи газа и/или топлива, более конкретно - для функционального приведения приводного механизма 24 клапана в действие. Как показано на Фиг. 2, передающий усилие рычаг 61 выполнен с возможностью функционального соединения с запальным узлом 50 для приведения запального узла 50 в действие и/или выполнен с возможностью функционального соединения с устройством 20 с резервуаром для газа и/или топлива для подачи газа и/или топлива. Более конкретно - клапанный узел 22, в частности приводной механизм 24 клапана, может быть выполнен с возможностью приведения в действие передающим усилие рычагом 61 при приведении пользователем в действие спускового элемента 62. При приведении в действие элемент 231 клапана перемещается приводным механизмом 24 клапана в направлении продольной оси L1. Перемещение элемента 231 клапана для открытия клапана 23 для подачи газа и/или топлива может быть компенсировано либо перемещением элемента 231 клапана в отверстии 344 соединительного устройства 30 относительно соединительного устройства 30, и/или посредством перемещения элемента 231 клапана и соединительного устройства 30 относительно корпуса 10, более конкретно - относительно опорного элемента 11, за счет регулировки положения соединительного устройства 30.

В вариантах осуществления второе, активированное положение приводного узла 60 может предусматривать первую стадию активации и вторую стадию активации после первой стадии активации. На первой стадии активации передающий усилие рычаг 61 может быть выполнен с возможностью приведения в действие только клапанного узла 22. На второй стадии активации передающий усилие рычаг 61 может быть выполнен с возможностью приведения в действие клапанного узла 22 и приведения в действие запального узла 50. Таким образом можно гарантировать, что газ и/или топливо уже обеспечены в выходном отверстии 41 насадки в момент обеспечения искры.

В вариантах осуществления, как показано на схематических изображениях зажигалки 1 на Фиг. 8A и 8B, приводной узел 60 содержит промежуточный шарнирно установленный поворотный стержень 63, соединенный с корпусом 10, причем более конкретно - промежуточный шарнирно установленный поворотный стержень 63 соединен с корпусом 10 посредством штифта 64 поворотного стержня. Поворотный стержень 63 расположен между передающим усилие рычагом 61 и устройством 20 с резервуаром для газа и/или топлива. Более конкретно - поворотный стержень 63 функционально соединен с передающим усилие рычагом 61 и приводным механизмом 24 клапана. Поворотный стержень 63 может содержать отверстие 65 поворотного стержня, выполненное с возможностью приема и скользящего поддержания выступа передающего усилие рычага 61, например, как показано на Фиг. 8B. На первой стадии активации передающий усилие рычаг 61 может быть выполнен с возможностью приведения клапанного узла 22 в действие посредством поворотного стержня 63 для обеспечения открытия клапана 23 для лучшей и стабильной эффективности воспламенения зажигалки 1.

Как показано на Фиг. 1 и 2, устройство 20 с резервуаром для газа и/или топлива соединено с соединительным устройством 30 и, таким образом, соединено по текучей среде с насадкой 40 посредством соединительного устройства 30. Более подробно, когда устройство 20 с резервуаром для газа и/или топлива приводится в действие с обеспечением таким образом подачи газа и/или топлива, газ и/или топливо подается из резервуара 21 для жидкости через седло 232 клапана и протекает в отверстие элемента 231 клапана. Клапан 23, более конкретно - элемент 231 клапана, и соединительное устройство 30 соединены по текучей среде таким образом, что газ и/или топливо могут протекать через соединительное устройство 30 и трубку к насадке 40, более конкретно - к выходному отверстию 41 насадки.

Из-за описанных выше признаков могут существовать геометрические различия между вариантом осуществления устройства 20 с резервуаром для газа и/или топлива, как показано на Фиг. 6A (будет упоминаться далее как первое устройство с резервуаром для газа и/или топлива), и вариантом осуществления устройства 20 с резервуаром для газа и/или топлива, как показано на Фиг. 6C (будет упоминаться далее как второе устройство с резервуаром для газа и/или топлива). Первое и второе устройства с резервуаром для газа и/или топлива могут иметь разную высоту, причем более конкретно - высоту можно измерять между основанием 212 и клапаном 23. Разница по высоте может составлять по меньшей мере 0,3 мм, более конкретно - по меньшей мере 0,5 мм, в частности по меньшей мере 0,7 мм. Однако разница по высоте между первым и вторым устройствами с резервуаром для газа и/или топлива может быть компенсирована соединительным устройством 30, выполненным с возможностью регулировки положения вдоль продольной оси L1, например как показано на Фиг. 8A.

Кроме того, геометрическая конструкция первого устройства с резервуаром для газа и/или топлива может обеспечивать непосредственный доступ соединительного устройства 30 для соединения с первым устройством с резервуаром для газа и/или топлива. Однако поскольку второе устройство с резервуаром для газа и/или топлива содержит защитный элемент 263, имеющий носик 265, выступающий в направлении клапана 23, непосредственный доступ соединительного устройства 30 для соединения со вторым устройством с резервуаром для газа и/или топлива может быть невозможен. Однако поскольку соединительное устройство 30 выполнено с возможностью регулировки положения в поперечном направлении (и/или с возможностью поворота), соединительное устройство 30 может обходить носик 265 и соединяться со вторым устройством с резервуаром для газа и/или топлива.

Ниже со ссылкой на Фиг. 1 и 2 будет более подробно описано соединение устройства 20 с резервуаром для газа и/или топлива с зажигалкой 1. Пользователь отсоединяет крышку от корпуса 10 таким образом, что углубление 12 в корпусе открывается для приема и поддержки устройства 20 с резервуаром для газа и/или топлива. Затем пользователь проталкивает устройство 20 с резервуаром для газа и/или топлива в углубление 12 в корпусе вдоль продольной оси L1 и с клапанным узлом 22, ориентированным по направлению к насадке, более конкретно - к соединительному устройству 30. Устройство 20 с резервуаром для газа и/или топлива входит в контакт с соединительным устройством 30 таким образом, что соединительное устройство 30 может быть герметично соединено с клапанным узлом 22, более конкретно - с клапаном 23. Во время соединения и в зависимости от геометрической конструкции устройства 20 с резервуаром для газа и/или топлива, как описано выше, соединительное устройство 30 может быть скорректировано по положению вдоль продольной оси L1 и/или в поперечном направлении.

Если непосредственный доступ соединительного устройства 30 к клапану 23 относительно продольной оси L1 возможен, соединительное устройство 30 может быть скорректировано по положению только вдоль продольной оси L1. Если непосредственный доступ соединительного устройства 30 к клапану 23 относительно продольной оси L1 невозможен, соединительное устройство 30 может быть скорректировано по положению в поперечном направлении и/или поворачивается для обхода геометрической конструкции. В случае если устройство 20 с резервуаром для газа и/или топлива содержат носик 265, выступающий к клапану 23, носик 265 может входить в контакт с соединительным корпусом 34, более конкретно - с фаской 346, в точке FAP приложения усилия, как показано на Фиг. 4C. Соединительное устройство 30 поворачивается, и форма фаски 346 способствует скольжению соединительного корпуса 34 вокруг носика 265, когда устройство 20 с резервуаром для газа и/или топлива проталкивают к соединительному устройству 30. Затем носик 265 достигает углубления 348, так что соединительное устройство 30 может поворачиваться назад в положение, в котором угол α приближается к 0°, и/или при этом продольная ось L2 по существу параллельна продольной оси L1. Наконец, соединительное устройство 30 получает доступ к клапану 23 и может быть соединено с клапаном 23.

Пользователь присоединяет крышку к корпусу 10, который в свою очередь удерживает устройство 20 с резервуаром для газа и/или топлива в присоединенном положении. Более конкретно - натяжной элемент крышки может поджимать устройство 20 с резервуаром для газа и/или топлива вдоль продольной оси L1 к соединительному устройству 30. Натяжной элемент может быть выполнен с возможностью компенсации разницы по высоте различных устройств 20 с резервуаром для газа и/или топлива в углублении 12 в корпусе. Хотя вышеуказанное соединение описано для носика 265, следует понимать, что соединительное устройство 30 может быть выполнено с возможностью обхода любого другого конструктивного компонента устройства 20 с резервуаром для газа и/или топлива, что может препятствовать непосредственному доступу соединительного устройства 30 к клапану 23.

Хотя настоящее изобретение было описано выше и определено в прилагаемой формуле изобретения, следует понимать, что настоящее изобретение может альтернативно быть определено в соответствии со следующими вариантами осуществления.

1. Зажигалка (1), содержащая:

корпус (10), имеющий насадку (40), причем корпус (10) выполнен с возможностью приема устройства (20) с резервуаром для газа и/или топлива; и

соединительное устройство (30), причем соединительное устройство (30) выполнено с возможностью соединения устройства (20) с резервуаром для газа и/или топлива с насадкой (40);

отличающаяся тем, что соединительное устройство (30) выполнено с возможностью регулировки положения.

2. Зажигалка (1) по варианту 1 осуществления, в которой зажигалка (1) имеет продольную ось (L1), причем соединительное устройство (30) выполнено с возможностью регулировки положения вдоль продольной оси (L1).

3. Зажигалка (1) по одному из предшествующих вариантов осуществления, в которой соединительное устройство (30) выполнено с возможностью регулировки положения на по меньшей мере 0,5 мм, более конкретно - на по меньшей мере 0,7 мм вдоль продольной оси (L1).

4. Зажигалка (1) по одному из предшествующих вариантов осуществления, в которой соединительное устройство (30) выполнено с возможностью регулировки положения между полностью выдвинутым положением (P1) и полностью втянутым положением.

5. Зажигалка (1) по варианту 4 осуществления, в которой расстояние между полностью выдвинутым положением (P1) и полностью втянутым положением находится в диапазоне от 0,5 до 15 мм, в частности, в диапазоне от 0,7 до 10 мм, более конкретно - в диапазоне от 0,8 до 8 мм.

6. Зажигалка (1) по одному из предшествующих вариантов осуществления, в которой соединительное устройство (30) содержит смещающий элемент (31), более конкретно - пружину сжатия.

7. Зажигалка (1) по варианту 6 осуществления, в которой смещающий элемент (31) смещает соединительное устройство (30) в направлении продольной оси (L1).

8. Зажигалка (1) по варианту 6 осуществления или варианту 7 осуществления, в которой в полностью выдвинутом положении (P1) смещающий элемент (31) имеет смещающее усилие по меньшей мере 40%, более конкретно - по меньшей мере 50%, в частности по меньшей мере 60% по сравнению со смещающим усилием в полностью втянутом положении.

9. Зажигалка (1) по одному из предшествующих вариантов осуществления, в которой соединительное устройство (30) выполнено с возможностью регулировки положения поперек продольной оси (L1), причем более конкретно - соединительное устройство (30) выполнено с возможностью поворота.

10. Зажигалка (1) по варианту 9 осуществления, в которой соединительное устройство (30) выполнено с возможностью регулировки положения на угол α, составляющий по меньшей мере 5 °, более конкретно - по меньшей мере 7 °, в частности по меньшей мере 10 °, измеряемый между продольной осью (L1) зажигалки (1) и продольной осью (L2) соединительного устройства (30).

11. Зажигалка (1) по одному из вариантов 5-10 осуществления, в которой соединительное устройство (30) содержит первый ограничитель (33), и при этом корпус (10) содержит второй ограничитель (32), причем между первым ограничителем (33) и вторым ограничителем (32) расположен смещающий элемент (31).

12. Зажигалка (1) по одному из предшествующих вариантов осуществления, в которой соединительное устройство (30) содержит соединительный корпус (34), более конкретно - цилиндрический соединительный корпус (34) с длиной (l) и диаметром (d).

13. Зажигалка (1) по варианту 12 осуществления, в которой соединительный корпус (34) имеет наружную кольцевую поверхность (341), первую торцевую поверхность (342) и вторую торцевую поверхность (343).

14. Зажигалка (1) по варианту 12 осуществления или варианту 13 осуществления, в которой соединительный корпус (34) содержит отверстие (344), определяющее внутреннюю кольцевую поверхность (345).

15. Зажигалка (1) по одному из вариантов 12-14 осуществления, в которой соединительный корпус (34) содержит фаску (346), расположенную между первой торцевой поверхностью (342) и наружной кольцевой поверхностью (341), причем более конкретно - фаска (346) по меньшей мере частично проходит по окружности соединительного корпуса (34).

16. Зажигалка (1) по одному из вариантов 12-15 осуществления, в которой соединительный корпус (34) содержит скос (347), расположенный между первой торцевой поверхностью (342) и внутренней кольцевой поверхностью (345).

17. Зажигалка (1) по одному из вариантов 12-16 осуществления, в которой соединительный корпус (34) содержит углубление (348), по меньшей мере частично проходящее по наружной кольцевой поверхности (341), причем более конкретно - углубление (348) по меньшей мере частично проходит по длине (l) соединительного корпуса (34).

18. Зажигалка (1) по варианту 17 осуществления, в которой углубление (348) и фаска (346) по существу выровнены друг с другом на наружной кольцевой поверхности (341) относительно продольной оси (L2).

19. Зажигалка (1) по варианту 17 осуществления или варианту 18 осуществления, в которой углубление (348) и фаска (346) ориентированы в направлении к центру зажигалки (1).

20. Зажигалка (1) по одному из вариантов 17-19 осуществления, в которой, начиная с первой торцевой поверхности (342) вдоль продольной оси (L2), соединительный корпус (34) содержит фаску (346), за которой следует участок диаметром (d), а затем следует углубление (348).

21. Зажигалка (1) по одному из вариантов 12-20 осуществления, в которой соединительный корпус (34) содержит первую часть (350) вблизи первой торцевой поверхности (342) с диаметром (d) и длиной (l1).

22. Зажигалка (1) по одному из вариантов 12-21 осуществления, в которой соединительный корпус (34) содержит вторую часть (351) вблизи второй торцевой поверхности (343) с диаметром (d1) и длиной (l2).

23. Зажигалка (1) по варианту 21 осуществления или варианту 22 осуществления, в которой соединительный корпус (34) содержит третью часть (352), расположенную между первой частью (350) и второй частью (351), с диаметром (d2) и длиной (l3).

24. Зажигалка (1) по варианту 22 осуществления или варианту 23 осуществления, в которой диаметр (d1) второй части (351) превышает диаметр (d) первой части (350).

25. Зажигалка (1) по варианту 23 осуществления или варианту 24 осуществления, в которой диаметр (d2) третьей части (352) меньше диаметра (d) первой части (350) и/или диаметра (d1) второй части (351).

26. Зажигалка (1) по одному из вариантов 12-25 осуществления, в которой соединительный корпус (34) содержит канавку (36) на наружной кольцевой поверхности (341), причем более конкретно - канавка (36) по меньшей мере частично проходит по окружности соединительного корпуса (34).

27. Зажигалка (1) по варианту 26 осуществления, в которой канавка (36) образована между первой частью (350) и третьей частью (352).

28. Зажигалка (1) по варианту 26 осуществления или варианту 27 осуществления, в которой соединительное устройство (30) содержит стопорное кольцо (37), выполненное с возможностью вставки в канавку (36).

29. Зажигалка (1) по варианту 28 осуществления, в которой первый ограничитель (33) образован стопорным кольцом (37).

30. Зажигалка (1) по одному из вариантов 12-29 осуществления, в которой по меньшей мере часть соединительного корпуса (34) имеет поперечное сечение квадратной формы, более конкретно - поперечное сечение квадратной формы с закругленными краями.

31. Зажигалка (1) по варианту 30 осуществления, при зависимости от варианта 23 осуществления, в которой третья часть (352) имеет поперечное сечение квадратной формы с закругленными краями.

32. Зажигалка (1) по одному из вариантов 12-31 осуществления, в которой соединительный корпус (34) содержит соединительный элемент (38), расположенный на второй торцевой поверхности (343), причем соединительный элемент (38) выполнен с возможностью соединения с насадкой (40).

33. Зажигалка (1) по одному из предшествующих вариантов осуществления, в которой корпус (10) содержит опорный элемент (11), выполненный с возможностью приема и поддержки соединительного устройства (30), причем более конкретно - соединительное устройство (30) принимается опорным элементом (11) с возможностью перемещения.

34. Зажигалка по варианту 33 осуществления, в которой второй ограничитель (32) образован опорным элементом (11), более конкретно - по меньшей мере частью боковой стенки опорного элемента (11), обращенной к первому ограничителю (33).

35. Зажигалка по любому из вариантов 22-34 осуществления, в которой соединительное устройство (30) содержит третий ограничитель (331), причем более конкретно - третий ограничитель (331) образован второй частью (351).

36. Зажигалка по варианту 35 осуществления, в которой в полностью выдвинутом положении (P1) соединительного устройства (30) третий ограничитель (331) входит в контакт со вторым ограничителем (32), причем более конкретно - третий ограничитель (331) входит в контакт с по меньшей мере частью боковой стенки опорного элемента (11), обращенной к третьему ограничителю (331).

37. Зажигалка по варианту 35 осуществления или варианту 36 осуществления, в которой во втянутом положении (P2), которое находится между полностью выдвинутым положением и полностью втянутым положением, и/или в полностью втянутом положении соединительного устройства (30) между вторым ограничителем (32) и третьим ограничителем (331) имеется расстояние (d_{втянут.}).

38. Зажигалка (1) по любому из вариантов 33-37 осуществления, в которой опорный элемент (11) выполнен с возможностью предотвращения вращения соединительного устройства (30) вокруг его продольной оси (L2).

39. Зажигалка (1) по одному из вариантов 12-38 осуществления, в которой соединительный корпус (34) содержит элемент (39), препятствующий вращению, на наружной кольцевой поверхности (341).

40. Зажигалка (1) по одному из предшествующих вариантов осуществления, в которой соединительное устройство (30) содержит уплотнительный элемент (35), более конкретно - уплотнительную втулку, причем уплотнительный элемент (35) выполнен с возможностью соединения с устройством (20) с резервуаром для газа и/или топлива.

41. Зажигалка (1) по варианту 40 осуществления, при зависимости от варианта 14 осуществления, в которой уплотнительный элемент (35) расположен в соединительном корпусе (34), более конкретно - в отверстии (344) соединительного корпуса (34) вблизи первой торцевой поверхности (342).

42. Зажигалка (1) по одному из предшествующих вариантов осуществления, в которой корпус (10) содержит углубление (12), выполненное с возможностью приема и поддержки устройства (20) с резервуаром для газа и/или топлива.

43. Зажигалка (1) по одному из предшествующих вариантов осуществления, причем зажигалка (1) дополнительно содержит крышку, которая выполнена с возможностью соединения с корпусом (10), причем более конкретно - крышка выполнена с возможностью закрывания углубления (12) в корпусе.

44. Зажигалка (1) по варианту 43 осуществления, в которой крышка выполнена с возможностью соединения с корпусом (10) посредством соединения с жесткой блокировкой, более конкретно - посредством замкового соединения.

45. Зажигалка (1) по варианту 43 осуществления или варианту 44 осуществления, в которой крышка соединена с корпусом (10) посредством шарнира.

46. Зажигалка (1) по одному из вариантов 43-45 осуществления, в которой крышка содержит натяжной элемент, выполненный с возможностью приложения преднатяга в направлении продольной оси (L1).

47. Зажигалка (1) по одному из предшествующих вариантов осуществления, в которой насадка (40) содержит выходное отверстие (41) насадки и трубку, причем более конкретно - трубка соединена с соединительным устройством (30).

48. Зажигалка (1) по варианту 47 осуществления, в которой насадка (40) дополнительно содержит трубчатый корпус (42), причем более конкретно - трубка по меньшей мере частично расположена в трубчатом корпусе (42).

49. Зажигалка (1) по варианту 48 осуществления, в которой насадка (40), более конкретно - трубчатый корпус (42) насадки (40), имеет длину (l4) по меньшей мере 3 см, более конкретно - по меньшей мере 7 см, в частности по меньшей мере 10 см.

50. Зажигалка (1) по варианту 48 осуществления или варианту 49 осуществления, в которой насадка (40), более конкретно - трубчатый корпус (42), имеет длину в диапазоне от примерно 3 см до примерно 25 см, более конкретно - в диапазоне от примерно 7 см до примерно 20 см, в частности в диапазоне от примерно 10 см до примерно 17 см.

51. Зажигалка (1) по одному из вариантов 47-50 осуществления, дополнительно содержащая запальный узел (50), функционально соединенный с корпусом (10), для обеспечения искры на насадке (40), более конкретно - на выходном отверстии (41) насадки.

52. Зажигалка (1) по варианту 51 осуществления, в которой запальный узел (50) содержит пьезоэлектрический механизм (51).

53. Зажигалка (1) по варианту 52 осуществления, в которой корпус (10) содержит электропроводящий компонент, который электрически соединен с пьезоэлектрическим механизмом (51).

54. Зажигалка (1) по варианту 53 осуществления, в которой электропроводящий компонент расположен между насадкой (40) и пьезоэлектрическим механизмом (51) с образованием электрода.

55. Зажигалка (1) по варианту 53 осуществления или варианту 54 осуществления, в которой насадка (40) включает в себя по меньшей мере часть с электропроводящим материалом, электрически соединенным с пьезоэлектрическим механизмом (51), причем более конкретно - между насадкой (40) и электропроводящим компонентом образуется искровой зазор.

56. Зажигалка (1) по одному из вариантов 53-55 осуществления, в которой электропроводящий компонент включает в себя язычок, проходящий к насадке 40, причем между язычком и насадкой 40 образуется искровой зазор.

57. Зажигалка (1) по одному из вариантов 53-56 осуществления, дополнительно содержащая электроизоляционный компонент, расположенный вокруг по меньшей мере части насадки (40), для предотвращения нежелательных искр между насадкой (40) и электропроводящим компонентом.

58. Зажигалка (1) по одному из вариантов 51-57 осуществления, дополнительно содержащая приводной узел (60), соединенный с корпусом (10) и выполненный с возможностью эффективного приведения запального узла (50) в действие.

59. Зажигалка (1) по варианту осуществления 58, в которой приводной узел (60) содержит передающий усилие рычаг (61), который функционально соединен с запальным узлом (50) для приведения запального узла (50) в действие.

60. Зажигалка (1) по варианту 59 осуществления, при зависимости от варианта 52 осуществления, в которой при приведении в действие передающий усилие рычаг (61) сжимает пьезоэлектрический механизм (51).

61. Зажигалка (1) по варианту 59 осуществления или варианту 60 осуществления, в которой штифт (13) жестко соединен с корпусом (10), и при этом передающий усилие рычаг (61) соединен со штифтом (13), причем более конкретно - передающий усилие рычаг (61) шарнирно соединен со штифтом (13).

62. Зажигалка (1) по одному из вариантов 59-61 осуществления, в которой приводной узел (60) содержит спусковой элемент (62), функционально соединенный с передающим усилие рычагом (61).

63. Зажигалка (1) по варианту 62 осуществления, в которой запальный узел (50) приводится в действие, когда пользователь приводит в действие спусковой элемент (62).

64. Зажигалка (1) по варианту 62 осуществления или варианту 63 осуществления, в которой спусковой элемент (62) проходит от корпуса (10) и выполнен с возможностью перемещения из первого, неактивированного положения во второе, активированное положение.

65. Зажигалка (1) по варианту осуществления 64, в которой второе, активированное положение предусматривает первую стадию активации и вторую стадию активации после первой стадии активации, причем передающий усилие рычаг приводит запальный узел (50) в действие на второй стадии активации.

66. Зажигалка (1) по одному из вариантов 62-65 осуществления, в которой смещающий элемент (14) расположен между корпусом (10) и приводным узлом (60), более конкретно - между корпусом (10) и спусковым элементом (62), выполненным с возможностью принудительного перевода спускового элемента (62) и/или передающего усилие рычага (61) в первое, неактивированное положение.

67. Зажигалка (1) по одному из вариантов 58-66 осуществления, в которой корпус (10) содержит фиксирующий элемент, функционально соединенный с приводным узлом (60), причем фиксирующий элемент выполнен с возможностью перемещения между первым положением фиксирующего элемента и вторым положением фиксирующего элемента.

68. Зажигалка (1) по варианту 67 осуществления, в которой в первом положении фиксирующего элемента фиксирующий элемент предотвращает рабочее перемещение приводного узла (60), и при этом во втором положении фиксирующего элемента фиксирующий элемент обеспечивает рабочее перемещение приводного узла (60).

69. Зажигалка (1) по одному из предшествующих вариантов осуществления, содержащая:

устройство (20) с резервуаром для газа и/или топлива, соединенное с зажигалкой (1).

70. Зажигалка (1) по варианту 69 осуществления, в которой устройство (20) с резервуаром для газа и/или топлива выполнено с возможностью съемного соединения с зажигалкой (1).

71. Зажигалка (1) по варианту 69 осуществления или варианту 70 осуществления, в которой устройство (20) с резервуаром для газа и/или топлива выполнено с возможностью вставки в корпус (10), причем более конкретно - устройство (20) с резервуаром для газа и/или топлива выполнено с возможностью вставки в углубление (12) в корпусе.

72. Зажигалка (1) по варианту 69-71 осуществления, в которой устройство (20) с резервуаром для газа и/или топлива содержит резервуар (21) для жидкости и клапанный узел (22) для выборочной подачи топлива и/или газа.

73. Зажигалка (1) по варианту 72 осуществления, в которой клапанный узел (22) содержит регулируемый клапан (23) и приводной механизм (24) клапана, причем приводной механизм (24) клапана соединен с клапаном (23) для открытия и закрытия клапана (23).

74. Зажигалка (1) по варианту 73 осуществления, в которой соединительное устройство (30) выполнено с возможностью герметичного соединения с клапанным узлом (22), более конкретно - с регулируемым клапаном (23).

75. Зажигалка (1) по варианту 73 или 74 осуществления, в которой приводной узел (60), соединенный с корпусом (10), дополнительно выполнен с возможностью функционального приведения устройства (20) с резервуаром для газа и/или топлива в действие для подачи топлива и/или газа, более конкретно - для функционального приведения приводного механизма (24) клапана в действие.

76. Зажигалка (1) по одному из вариантов 69-75 осуществления, в которой передающий усилие рычаг (61) выполнен с возможностью функционального соединения с запальным узлом (50) для приведения запального узла (50) в действие и/или выполнен с возможностью функционального соединения с устройством (20) с резервуаром для газа и/или топлива для подачи газа и/или топлива.

77. Зажигалка (1) по одному из вариантов 73-76 осуществления, в которой клапанный узел (22), более конкретно - приводной механизм (24) клапана, выполнен с возможностью приведения в действие передающим усилие рычагом (61) при приведении пользователем в действие спускового элемента (62).

78. Зажигалка (1) по варианту 72-77 осуществления, в которой на первой стадии активации передающий усилие рычаг (61) выполнен с возможностью приведения в действие только клапанного узла (22).

79. Зажигалка (1) по одному из вариантов 72-78 осуществления, в которой на второй стадии активации передающий усилие рычаг (61) выполнен с возможностью приведения клапанного узла (22) в действие и приведения запального узла (50) в действие.

80. Зажигалка (1) по одному из вариантов 73-79 осуществления, в которой устройство (20) с резервуаром для газа и/или топлива содержит пружинный элемент (25), соединенный с приводным механизмом (24) клапана, причем пружинный элемент (25) принудительно переводит приводной механизм (24) клапана в неактивированное положение, в котором клапан (23) закрыт.

81. Зажигалка (1) по одному из предшествующих вариантов осуществления, в которой устройство (20) с резервуаром для газа и/или топлива выполнено с возможностью независимого использования в качестве зажигалки.

82. Зажигалка (1) по варианту 81 осуществления, в которой устройство (20) с резервуаром для газа и/или топлива дополнительно содержит запальное устройство (26) для обеспечения искры на клапанном узле (22), более конкретно - на клапане (23).

83. Зажигалка (1) по варианту 82 осуществления, в которой запальное устройство (26) содержит искровое колесо (261), соединенное с устройством (20) с резервуаром для газа и/или топлива, и кремень (262), соединенный с устройством (20) с резервуаром для газа и/или топлива, причем кремень (262) функционально соединен с искровым колесом (261) для обеспечения искры при вращении искрового колеса (261).

84. Зажигалка (1) по варианту 83 осуществления, в которой запальное устройство (26) содержит защитный элемент (263), выполненный с возможностью предотвращения вращения искрового колеса (261) в отсутствие толкающего усилия к искровому колесу (261) и выполненный с возможностью обеспечения вращения искрового колеса (261) при наличии толкающего усилия к искровому колесу (261).

85. Зажигалка (1) по любому из вариантов 82-84 осуществления, в которой приводной механизм (24) клапана функционально соединен с запальным устройством (26).

86. Зажигалка (1) по любому из вариантов 82-85 осуществления, в которой запальное устройство (26) содержит пьезоэлектрический компонент, который обеспечивает искру на клапане (23) при приведении в действие приводным механизмом (24) клапана.

НОМЕРА ПОЗИЦИЙ

L1 продольная ось зажигалки

L2 продольная ось соединительного устройства

x продольное направление

p перпендикулярное направление

r радиальное направление

P1 полностью выдвинутое положение соединительного устройства

P2 втянутое положение соединительного устройства

P3 втянутое положение соединительного устройства

PA воображаемая ось поворота

FAP точка приложения усилия

α угол, который возникает при повороте соединительного устройства

d диаметр соединительного корпуса

d1 диаметр второй части

d2 диаметр третьей части

d_{втянут.} расстояние для втянутого положения

l длина соединительного корпуса

l1 длина первой части

l2 длина второй части

l3 длина третьей части

l4 длина насадки

1 зажигалка

10 корпус

11 опорный элемент

12 углубление в корпусе

13 штифт

20 устройство с резервуаром для газа и/или топлива

21 резервуар для жидкости

22 клапанный узел

23 клапан

24 приводной механизм клапана

25 пружинный элемент

26 запальное устройство

28 защитный кожух

30 соединительное устройство

31 смещающий элемент

32 второй ограничитель

33 первый ограничитель

34 соединительный корпус

35 уплотнительный элемент

36 канавка

37 стопорное кольцо

38 соединительный элемент

40 насадка

41 выходное отверстие насадки

42 трубчатый корпус насадки

50 запальный узел

51 пьезоэлектрический механизм

60 приводной узел

61 передающий усилие рычаг

62 спусковой элемент

63 промежуточный шарнирно установленный поворотный стержень

64 штифт поворотного стержня

65 отверстие поворотного стержня

211 выступы

212 основание

213 шарик

231 элемент клапана

232 седло клапана

233 резиновая прокладка

234 мембрана

235 диск

261 искровое колесо

262 кремень

263 защитный элемент

264 пружинный элемент

265 носик

331 третий ограничитель

341 наружная кольцевая поверхность

342 первая торцевая поверхность

343 вторая торцевая поверхность

344 отверстие

345 внутренняя кольцевая поверхность

346 фаска или наклонный срез

347 скос

348 углубление

350 первая часть соединительного корпуса

351 вторая часть соединительного корпуса

352 третья часть соединительного корпуса

401 выступающая часть

Изобретение относится к зажигалкам. Зажигалка (1) содержит корпус (10), имеющий насадку (40), причем корпус (10) выполнен с возможностью приема устройства (20) с резервуаром для газа и/или топлива; и соединительное устройство (30), причем соединительное устройство (30) выполнено с возможностью соединения устройства (20) с резервуаром для газа и/или топлива с насадкой (40), при этом соединительное устройство (30) выполнено с возможностью регулировки положения вдоль продольной оси (L1) зажигалки таким образом, что зажигалку (1) можно соединять с различными устройствами с резервуаром для газа и/или топлива, имеющими отличающиеся геометрические и/или конструктивные размеры, соединительное устройство (30) выполнено с возможностью регулировки положения в направлении, поперечном продольной оси (L1). Изобретение позволяет обеспечить простую, безопасную и недорогую повторную заправку и/или подачу газа и/или топлива для зажигалки. 14 з.п. ф-лы, 16 ил.

1. Зажигалка (1), содержащая:

корпус (10), имеющий насадку (40), причем корпус (10) выполнен с возможностью приема устройства (20) с резервуаром для газа и/или топлива; и

соединительное устройство (30), причем соединительное устройство (30) выполнено с возможностью соединения устройства (20) с резервуаром для газа и/или топлива с насадкой (40), при этом соединительное устройство (30) выполнено с возможностью регулировки положения вдоль продольной оси (L1) зажигалки таким образом, что зажигалку (1) можно соединять с различными устройствами с резервуаром для газа и/или топлива, имеющими отличающиеся геометрические и/или конструктивные размеры, отличающаяся тем, что соединительное устройство (30) выполнено с возможностью регулировки положения в направлении, поперечном продольной оси (L1).

2. Зажигалка (1) по п. 1, в которой соединительное устройство (30) выполнено с возможностью регулировки положения вдоль продольной оси (L1) на по меньшей мере 0,5 мм, в частности на по меньшей мере 0,7 мм вдоль продольной оси (L1).

3. Зажигалка (1) по одному из предшествующих пунктов, в которой соединительное устройство (30) выполнено с возможностью регулировки положения между полностью выдвинутым положением (P1) и полностью втянутым положением, причем более конкретно — расстояние между полностью выдвинутым положением (P1) и полностью втянутым положением находится в диапазоне от 0,5 до 15 мм, в частности в диапазоне от 0,7 до 10 мм, более конкретно — в диапазоне от 0,8 до 8 мм.

4. Зажигалка (1) по одному из пп. 1–3, в которой соединительное устройство (30) содержит смещающий элемент (31), более конкретно — пружину сжатия, причем смещающий элемент (31) смещает соединительное устройство (30) в направлении продольной оси (L1).

5. Зажигалка (1) по п. 4, в которой в полностью выдвинутом положении (P1) смещающий элемент (31) имеет смещающее усилие по меньшей мере 40%, более конкретно — по меньшей мере 50%, в частности по меньшей мере 60%, по сравнению со смещающим усилием в полностью втянутом положении.

6. Зажигалка (1) по п. 5, в которой соединительное устройство (30) содержит первый ограничитель (33), и при этом корпус (10) содержит второй ограничитель (32), причем между первым ограничителем (33) и вторым ограничителем (32) расположен смещающий элемент (31).

7. Зажигалка (1) по любому из пп. 1–6, в которой соединительное устройство (30) выполнено с возможностью поворота, более конкретно — с возможностью регулировки положения на угол α, составляющий по меньшей мере 5°, более конкретно — по меньшей мере 7°, в частности по меньшей мере 10°, измеряемый между продольной осью (L1) зажигалки (1) и продольной осью (L2) соединительного устройства (30).

8. Зажигалка (1) по одному из предшествующих пунктов, в которой соединительное устройство (30) содержит цилиндрический соединительный корпус (34), имеющий длину (l) и диаметр (d), причем соединительный корпус (34) имеет наружную кольцевую поверхность (341), первую торцевую поверхность (342) и вторую торцевую поверхность (343), и при этом соединительный корпус (34) содержит отверстие (344), определяющее внутреннюю кольцевую поверхность (345).

9. Зажигалка (1) по п. 8, в которой соединительный корпус (34) содержит фаску (346) или наклонный срез, расположенные между первой торцевой поверхностью (342) и наружной кольцевой поверхностью (341), причем более конкретно — фаска (346) по меньшей мере частично проходит по окружности соединительного корпуса (34).

10. Зажигалка (1) по п. 8, в которой соединительный корпус (34) содержит первую часть (350) вблизи первой торцевой поверхности (342) с диаметром (d) и длиной (l1).

11. Зажигалка (1) по п. 8, в которой соединительный корпус (34) содержит вторую часть (351) вблизи второй торцевой поверхности (343) с диаметром (d1) и длиной (l2).

12. Зажигалка (1) по п. 8, в которой соединительный корпус (34) содержит канавку (36) на наружной кольцевой поверхности (341), причем более конкретно — канавка (36) по меньшей мере частично проходит по окружности соединительного корпуса (34).

13. Зажигалка (1) по п. 8, в которой по меньшей мере часть соединительного корпуса (34) имеет поперечное сечение квадратной формы, более конкретно — поперечное сечение квадратной формы с закругленными краями.

14. Зажигалка (1) по одному из предшествующих пунктов, содержащая:

устройство (20) с резервуаром для газа и/или топлива, соединенное с зажигалкой (1), причем устройство (20) с резервуаром для газа и/или топлива выполнено с возможностью съемного соединения с зажигалкой (1).

15. Зажигалка (1) по одному из предшествующих пунктов, в которой устройство (20) с резервуаром для газа и/или топлива выполнено с возможностью независимого использования в качестве зажигалки.
