Устройство для прокалывания почвы при посадке лесных культур Российский патент 2025 года по МПК A01C5/04

Область техники

Устройство для прокалывания почвы при посадке лесных культур относится к лесному и сельскохозяйственному машиностроению, а также лесоводству.

Область техники

Известно устройство - выкопочная машина (патент RU 99277, МПК A01C 11/00. Опубл. 20.11.2010, Бюл. №32), включающая раму с несущими брусьями, устройство для навешивания на трактор, вертикальные стойки и рабочий орган, причем в задней части рабочего органа оборудован полуковш, стенки которого сходятся под углом 8°.

Недостатком известного устройства является низкая производительность посадки лесных культур при точной выдержке расстояний согласно проекту.

Известно устройство меч для посадки лесных культур (патент RU 2384035, МПК A01C 5/02. Опубл. 20.03.2010, Бюл. №8), включающий стержень с поперечной рукояткой, рабочий орган и упор для ноги, причем конец стержня со стороны рабочего органа на длине не более длины последнего имеет участок в виде конуса, а рабочий орган выполнен как минимум из трех одинаковых плоских ножей, радиально размещенных на поверхности упомянутого участка стержня под углом 120° относительно друг друга вокруг оси последнего, при этом один из ножей размещен в плоскости, перпендикулярной плоскости поперечной рукоятки, а упор для ноги выполнен в виде кольца.

Недостатком известного устройства является низкая производительность посадки лесных культур при точной выдержке расстояний согласно проекту.

Известно наиболее близкое устройство самоходная машина для посадки саженцев (патент RU 2608210, МПК A01C 11/00. Опубл. 17.01.2017, Бюл. №2), состоящая из шасси, кабины, манипулятора, навесного устройства, закрепленного на манипуляторе, и стеллажа для хранения кассет, в которых размещены саженцы, причем навесное устройство оснащено замком-ключом для смены и фиксирования кассет, а также наличием прицепа с подающим конвейером для подачи заполненных кассет в зону их смены, позволяющим оператору осуществлять смену кассет с помощью манипулятора и тем самым осуществлять посадку саженцев непрерывно.

Недостатком наиболее близкого устройства является низкая производительность посадки лесных культур при точной выдержке расстояний согласно проекту.

Раскрытие изобретения

Техническим результатом является повышение производительности посадки лесных культур при точной выдержке расстояний согласно проекту.

Настоящий технический результат достигается в устройстве для прокалывания почвы при посадке лесных культур, включающем ножи прокалывающие, установленные в соответствии с шагом посадки лесных культур по длине окружности шин прицепа одноосного на автомобильном шасси на пневмоходу и закрепленные шарнирно на пластинах, которые установлены по касательной к прокатывающей поверхности шины и зафиксированы на две шпильки к уголкам, приваренным с обеих сторон диска колеса шины, причем ножи прокалывающие выполнены по форме меча Колесова, усилены приваренной треугольной неправильной пирамидой к одной стороне ножа, обращенной в обратную сторону движения шасси прицепа, или в виде сложной фигуры усеченной прямоугольной пирамиды, совмещенной на малом основании последней с прямоугольной пирамидой, малая сторона прямоугольника пирамиды направлена по ходу движения прицепа.

Отличительными признаками являются:

ножи прокалывающие, установленные в соответствии с шагом посадки лесных культур по длине окружности шин прицепа одноосного на автомобильном шасси на пневмоходу и закрепленные шарнирно на пластинах, которые установлены по касательной к прокатывающей поверхности шины и зафиксированы на две шпильки к уголкам, приваренным с обеих сторон диска колеса шины, причем ножи прокалывающие выполнены по форме меча Колесова, усилены приваренной треугольной неправильной пирамидой к одной стороне ножа, обращенной в обратную сторону движения шасси прицепа, или в виде сложной фигуры усеченной прямоугольной пирамиды, совмещенной на малом основании последней с прямоугольной пирамидой, малая сторона прямоугольника пирамиды направлена по ходу движения прицепа, такая конструкция устройства повышает производительность посадки лесных культур при точной выдержке расстояний согласно проекту.

Сопоставительный анализ признаков заявленного решения с признаками прототипа и аналогов свидетельствует о соответствии заявленного решения критерию «новизна».

Краткое описание фигур

На фиг. 1 представлен фронтальный вид устройства для прокалывания почвы при посадке лесных культур, включающий: 1 - раму шасси одноосного прицепа автомобильного на пневмоходу; 2 - шину колеса; 3 - уголок, приваренный к диску колеса; 4 - шпильку, удерживающую пластину; 5 - пластину, установленную по касательной к прокатывающей поверхности шины; 6 - нож, прокалывающий.

На фиг. 2 приведен горизонтальный вид зафиксированной пластины с ножом, включающий: 1 - раму шасси одноосного прицепа автомобильного на пневмоходу; 2 - шину колеса; 4 - шпильку, удерживающую пластину; 5 - пластину, установленную по касательной к прокатывающей поверхности шины; 6 - нож, прокалывающий; 7 - ось шарнирного соединения ножа; 8 - пирамиду треугольную неправильной формы, приваренной к одной стороне ножа.

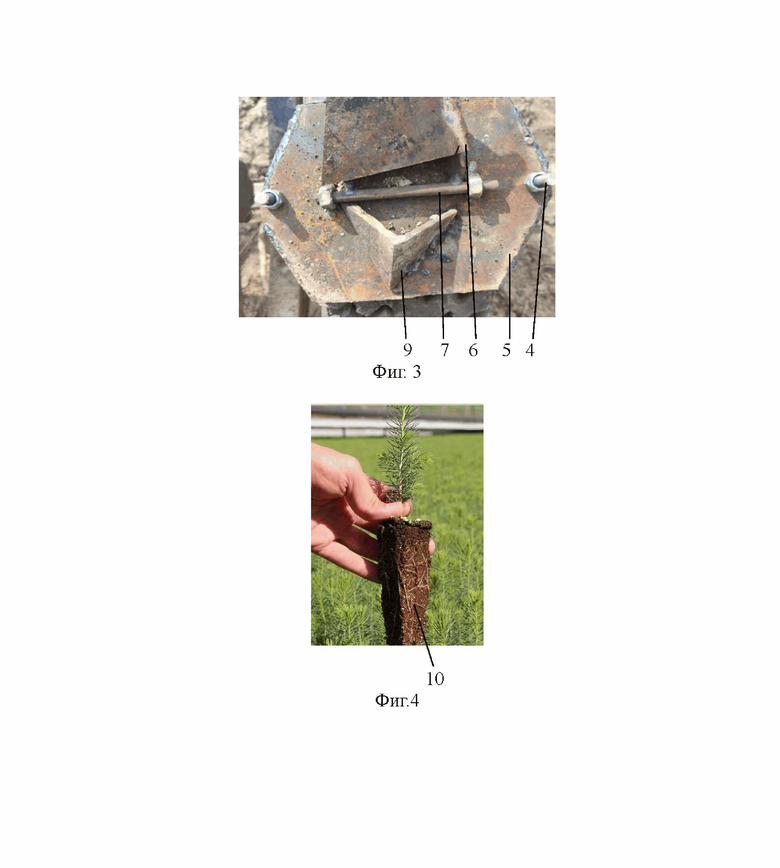

На фиг. 3 приведен горизонтальный вид зафиксированной пластины с ножом, включающий: 4 - шпильку, удерживающую пластину; 5 - пластину, установленную по касательной к прокатывающей поверхности шины; 6 - нож, прокалывающий; 7 - ось шарнирного соединения ножа; 9 - опору ножа.

На фиг. 4 приведен фронтальный вид саженца с закрытой корневой системой, включающий: 10 - усеченнопирамидальную форму саженца с закрытой корневой системой.

Осуществление изобретения

В слесарной мастерской первоначально изготавливают детали устройства для прокалывания почвы при посадке лесных культур: уголок 3 с отверстием под шпильку 4; шпильку 4 с резьбой по краям под гайку м14; пластину 5 из листа стали 7 мм, в форме шестигранника с отверстиями под шпильку 4 по длинной диагонали с размером ширины шины 2; нож прокалывающий 6 из листа стального 7 мм, в форме меча Колесова; пирамиду 8 из стального уголка 75×75×5 мм, треугольную неправильную привариваемую к ножу 6; ось 7 из прута стального диаметром 12 мм, шарнирного соединения ножа 6; опору 9 ножа, из стального уголка 75×75×5 мм, в форме треугольной неправильной пирамиды. Следующим этапом выполнят монтажные сварочные работы используя конструкцию прицепа одноосного на автомобильном шасси на пневмоходу, с рамой 1, на которой на рессорах и оси закреплены на ступицах и дисках два колеса с шинами 2. К дискам шины 2 приваривают в разбежку по кругу уголки 3 с отверстием под шпильку 4, из расчета установления пластины 5 по прокатываемой окружности шины 2, в соответствии с шагом посадки лесных культур по проекту. На пластине 5 вдоль длинной диагонали с отверстиями под шпильки 4 приваривают две гайки м14, в них закладывают ось 7 шарнирного соединения ножа 6. К оси 7 приваривают пирамиду 8 треугольную неправильную с направлением длинной стороны последней по средней продольной линии шины 2, а к пирамиде 8 приваривают нож 6 с совмещением оси последнего с направлением движения шины 2. На пластине 5 в сторону движения шины 2 приваривают опору 9 ножа 6 для обеспечения входа ножа 6 в почву при движении колеса 2, создающего углубление канавки в почве последним под форму корневой системы 10 саженца выращенного в усеченнопирамидальном стаканчике.

Пример работы устройства для прокалывания почвы при посадке лесных культур. Прокалывающие ножи 6, устанавливают, в соответствии с шагом посадки лесных культур, по длине окружности шин 2 прицепа одноосного на автомобильном шасси с рамой 1 на пневмоходу. Ножи 6 закрепляют шарнирно на пластинах 5, которые установлены по касательной к прокатывающей поверхности шины 2. Пластины 5 фиксируют на две шпильки 4 к уголкам 3 приваренным с обеих сторон диска колеса шины 2. Ножи 6 выполняют по форме меча Колесова, и дополнительно усиливают приваренной треугольной неправильной пирамидой 8 к одной стороне ножа 6, обращенной в обратную сторону движения шасси прицепа. Такая конструкция расположения прокалывающих ножей 6 в процессе движения прицепа формирует углубления в почве в виде канавок, обеспечивающих повышение производительности посадки лесных культур при точной выдержке расстояний согласно проекту. Прокалывающие ножи 6 выполняют с возможностью сменны формы, в виде сложной фигуры усеченной прямоугольной пирамиды, совмещенной на малом основании последней с прямоугольной пирамидой, малая сторона прямоугольника пирамиды направлена по ходу движения прицепа. Прокалывающие ножи 6 выполняют с возможностью сменны их в соответствии с шагом посадки лесных культур предусмотренным проектом.

Пример работы способа использования устройства для прокалывания почвы при посадке лесных культур. Прокалывание почвы выполняют ножами 6 в процессе движения одноосного прицепа на автомобильном шасси пневмоходу в соответствии с шагом посадки лесных культур, предусмотренных проектом. Исполняют углубление канавки в почве под форму корневой системы 10 саженца выращенного в усеченнопирамидальном стаканчике, путем обеспечения входа ножа 6 в почву при движении колеса 2 удерживающего опорой 9 в процессе движения для формирования четких граней канавки исключающих осыпания почвы и создающих возможность идущему следом за прицепом сажальщику в полученные влажные канавки вставлять саженцы с корневой системой 10. На раме 1 шасси одноосного прицепа автомобильного на пневмоходу на выполненной площадке устанавливают ящики с саженцами или сеянцами с закрытой корневой системой 10 со снятыми стаканчиками или с окрытой корневой системой. Такая технология прокалывания почвы при посадке лесных культур ножами 6 в процессе движения прицепа формирует углубления в виде влажных канавок, обеспечивающих повышение производительности посадки при точной выдержке расстояний согласно проекту.

Источники информации:

1. Патент RU 99277, МПК A01C 11/00. Опубл. 20.11.2010, Бюл. № 32.

2. Патент RU 2384035, МПК A01C 5/02. Опубл. 20.03.2010, Бюл. № 8.

3. Патент RU 2608210, МПК A01C 11/00. Опубл. 17.01.2017, Бюл. № 2.

Изобретение относится к лесному и сельскохозяйственному машиностроению, а также лесоводству. Устройство для прокалывания почвы при посадке лесных культур включает ножи прокалывающие, установленные в соответствии с шагом посадки лесных культур по длине окружности шин прицепа одноосного на автомобильном шасси на пневмоходу и закрепленные шарнирно на пластинах, которые установлены по касательной к прокатывающей поверхности шины и зафиксированы на две шпильки к уголкам, приваренным с обеих сторон диска колеса шины. Ножи прокалывающие выполнены по форме меча Колесова, усилены приваренной треугольной неправильной пирамидой к одной стороне ножа, обращенной в обратную сторону движения шасси прицепа, или в виде сложной фигуры усеченной прямоугольной пирамиды, совмещенной на малом основании последней с прямоугольной пирамидой, малая сторона прямоугольника пирамиды направлена по ходу движения прицепа. Техническим результатом является повышение производительности посадки лесных культур при точной выдержке расстояний согласно проекту. 4 ил.

Устройство для прокалывания почвы при посадке лесных культур, включающее ножи прокалывающие, установленные в соответствии с шагом посадки лесных культур по длине окружности шин прицепа одноосного на автомобильном шасси на пневмоходу и закрепленные шарнирно на пластинах, которые установлены по касательной к прокатывающей поверхности шины и зафиксированы на две шпильки к уголкам, приваренным с обеих сторон диска колеса шины, причем ножи прокалывающие выполнены по форме меча Колесова, усилены приваренной треугольной неправильной пирамидой к одной стороне ножа, обращенной в обратную сторону движения шасси прицепа, или в виде сложной фигуры усеченной прямоугольной пирамиды, совмещенной на малом основании последней с прямоугольной пирамидой, малая сторона прямоугольника пирамиды направлена по ходу движения прицепа.

.
