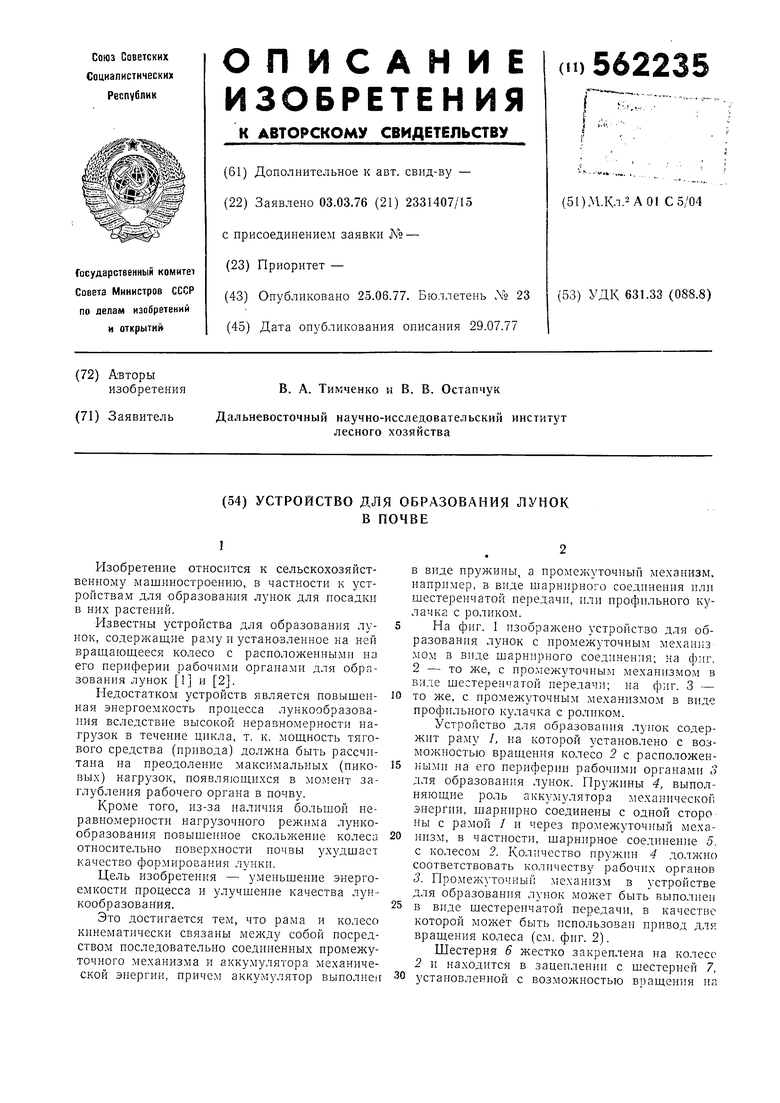

Устройство для образования лунок Советский патент 1977 года по МПК A01C5/04

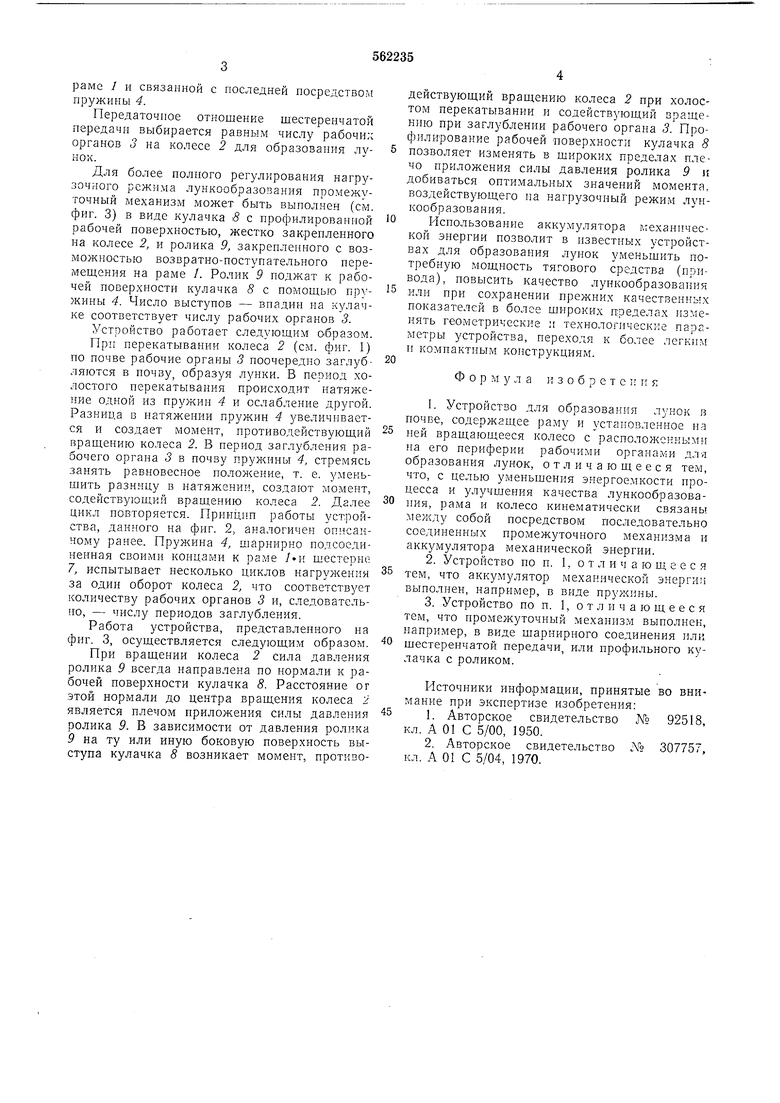

раме / и связанной с последней посредством пружины 4.

Передаточное отношение шестеренчатой передачи выбирается равным числу рабочих органов 3 на колесе 2 для образования лунок.

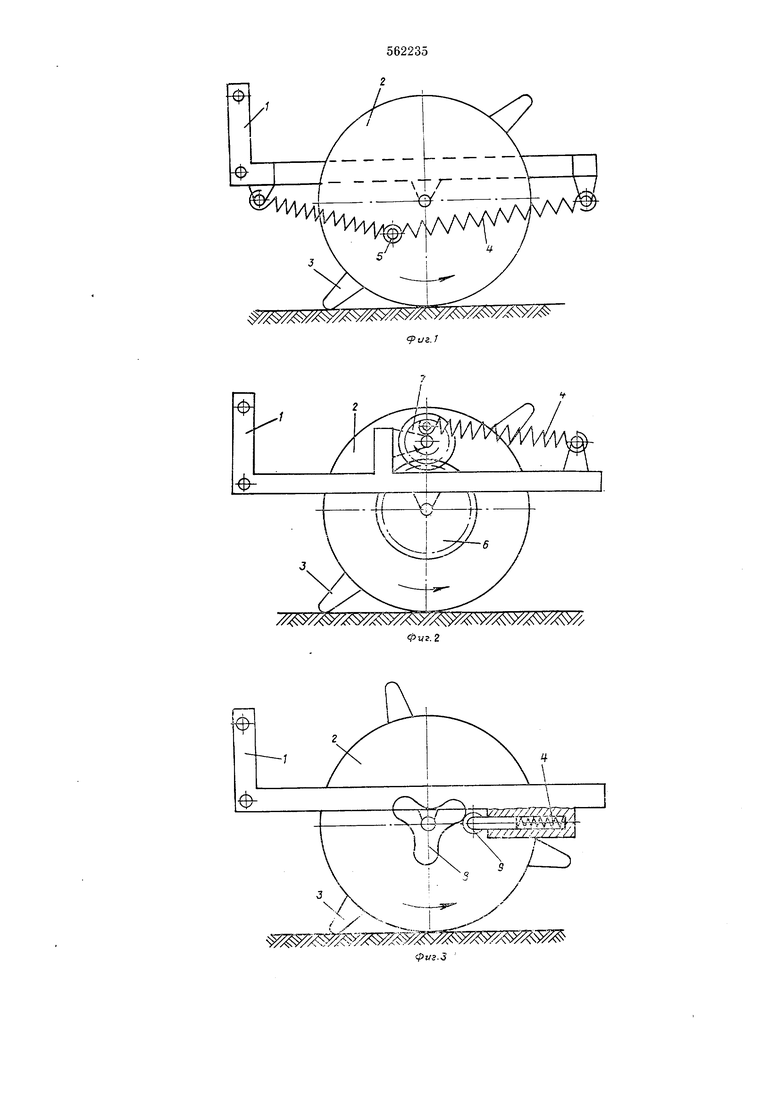

Для более полного регулирования нагрузочного режима лункообразования промежуточный механизм может быть выполнен (см. фиг. 3) в виде кулачка «5 с профилированной рабочей поверхностью, жестко закрепленного на колесе 2, и ролика 9, закрепленного с возможностью возвратно-поступательного перемеш.ения иа раме /. Ролик 9 поджат к рабочей поверхности кулачка о с помош,ыо пружины 4. Число выступов - впадин на кулачке соответствует числу рабочих органов 3.

Устройство работает следующим о бразом.

При перекатывании колеса 2 (см. фиг. 1) по почве рабочие органы 3 поочередно заглубляются в почву, образуя лунки. В период холостого перекатывания происходит натяжение одной из пружин 4 и ослабление другой. Разница в натяжении пружин 4 увеличивается и создает момент, противодействующий вращению колеса 2. В период заглубления рабочего органа 3 в почву пружииы 4, стремясь занять равновесное положение, т. е. уменьшить разницу в натяжении, создают момент, содействующий вращению колеса 2. Далее цикл повторяется. Принцип работы устройства, данного на фиг. 2, аналогичен описанному ранее. Пружина 4, шарнирно подсоедииепная своими коицами к раме шестерне 7, испытывает несколько циклов нагружения за один оборот колеса 2, что соответствует количеству рабочих органов 3 и, следовательно, - числу периодов заглубления.

Работа устройства, представленного на фиг. 3, осуществляется следующим образом. При вращении колеса 2 сила давления ролика 9 всегда направлена по нормали к рабочей поверхности кулачка 8. Расстояние о г этой нормали до центра вращения колеса 2 является плечом приложения силы давления ролика 9. В зависимости от давления ролика 9 на ту или иную боковую поверхность выступа кулачка 8 возникает момент, противодействующий вращению колеса 2 при холостом перекатывании и содействующий вращению при заглублении рабочего органа 3. Профилирование рабочей поверхности кулачка 8

позволяет изменять в щироких пределах плечо приложения силы давления ролика 9 л добиваться оптимальных значений момента, воздействующего иа нагрузочный режим лункообразования.

Использование аккумулятора механической энергии позволит в известных устройствах для образования лунок уменьшить потребную мощность тягового средства (привода), иовысить качество лункообразования

или при сохранении прежних качественных показателей в более широких дределах 1зменять геометрические и технологические параметры устройства, переходя к более легким и компактиым конструкциям.

Формула изобретен и я

1.Устройство для образования

почве, содержащее раму и установленное на ней вращающееся колесо с расположенными иа его периферии рабочими органами для образования луиок, отличающееся тем, что, с целью уменьщения энергое.мкости процесса и улучшения качества лункообразоваиия, рама и колесо кинематически связаны между собой посредством последовательно соединенных промежуточного механизма и аккумулятора механической энергии.

2.Устройство по п. 1, отличающееся 5 тем, что аккумулятор механической энергии

выполнен, например, в виде пружины.

3.Устройство по п. 1, отличающееся тем, что промежуточный механизм выполнен, например, в виде щарнирного соединения или

О шестеренчатой передачи, или профильного кулачка с роликом.

Источники информации, принятые во внимание при экспертизе изобретения: 5 1. Авторское свидетельство ЛЬ 92518, кл. А 01 С 5/00, 1950.

2. Авторское свидетельство № 307757, кл. А 01 С 5/04, 1970.
