ЖАЛЮЗИ ГОРИЗОНТАЛЬНЫЕ Российский патент 2025 года по МПК E06B9/262

Изобретение относится к области строительства, а точнее - к устройствам, устанавливаемым в оконные или иные проемы, преимущественно для защиты от света, затенения помещений.

Из уровня техники известен источник информации RU 157131 U1, опубликованный 20.11.2015, который раскрывает жалюзийную панель, содержащая в себе:

- деревянную раму, включающую в себя, по меньшей мере, две, по существу, вертикальные планки, и, по меньшей мере, две, по существу, горизонтальные планки, соединенные между собой, по существу, под прямым углом,

- по меньшей мере, две вставки с продольной полостью или выступом для крепления к внутреннему боковому торцу упомянутых вертикальных планок, которые (вставки) соединены по длине, по меньшей мере, с двумя разными упомянутыми вертикальными планками, а их (вставок) внутренний торец снабжен расположенными на расстоянии друг от друга пазами для установки концов ламелей, причем эти пазы выполнены таким образом, что обеспечивают фиксацию верхнего, нижнего, переднего и заднего торцов упомянутых ламелей одновременно,

- по меньшей мере, две ламели, концы которых установлены в упомянутые пазы, расположенные, по существу, взаимно параллельно друг к другу и ориентированные под углом к плоскости упомянутой рамы.

Недостатком данного технического решения является то, что данные жалюзи заранее подготавливаются под конкретный разъем проема, в котором они устанавливаются, и не являются универсальными. Кроме того, конструкция известной жалюзийной панели не обеспечивает надежную фиксацию ламелей в выбранном положении.

Таким образом, задачей заявленного изобретения является устранение недостатков известного уровня техники.

Техническим результатом, на достижение которого направлено заявленное изобретения, является обеспечение универсальности и возможности увеличения перекрываемой площади проема за счет стыковки с аналогичными приспособлениями, а также обеспечение надежной фиксации ламелей в любом положении относительно основания и привода.

Технический результат полностью достигается заявленной в независимом пункте формулы совокупностью признаков.

Жалюзи горизонтальные содержат элементы крепления и ламели. Элементы крепления содержат основание, держатели ламелей и привод держателей ламелей. Число ламелей в жалюзи ровняется числу держателей, размещенных на одном основании. Основание выполнено в форме параллелепипедной продолговатой планки, на лицевой стороне которой на равных расстояниях друг от друга выполнены отверстия, а между отверстиями установлены с использованием шарнирных соединений на равных расстояниях друг от друга держатели. Основание выполнено пустотелым со стороны, противоположной лицевой. Конструкция держателей образована основанием держателя и двумя противоположными друг другу боковыми стенками, расположенными под прямым углом к основанию и выполненными с Г-образной формой в поперечном сечении, с возможностью обеспечения размещения и фиксации в держателях оконечностей ламелей. Между боковыми стенками держателей в основании с противоположных его сторон выполнены прямоугольные срезы. Держатели своими средними частями оснований закреплены шарнирно на основании, с внешней удлиненной стороны одной из боковых стенок держателей у края Г-образного загиба смонтировано ушко, шарнирно соединенное с отверстиями приводом держателей. Расстояние между отверстиями в основании и расстояние между отверстиями в приводе держателей является одинаковым, обеспечивая возможность перекрывания проема равномерно и последовательного размещения ламелей в закрытом положении. Привод держателей выполнен в виде продолговатой планки с длиной, соответствующей длине основания, с возможностью обеспечения параллельного поворота держателей с установленными в них ламелями при открывании или закрывании жалюзи. Расстояние между держателями, габаритные размеры держателей и размеры прямоугольных срезов держателей выполнены с возможностью обеспечения плотного прилегания ламелей друг к другу в закрытом состоянии жалюзи с образованием единой плоскости и расположения плоскости поворота держателей с ламелями перпендикулярно плоскости перекрываемого жалюзи пространства в открытом состоянии жалюзи. Прямоугольный срез одного из держателей выполнен с возможностью обеспечения совмещения с прямоугольным срезом смежного держателя в закрытом состоянии жалюзи. С одной из сторон основания и привода держателей выполнены шипы, а с противоположной - пазы.

Сквозные отверстия в основании выполнены с возможностью обеспечения прохода через них крепежных метизов и содержат конусовидные заглубления, обеспечивающими возможность установки крепежных метизов заподлицо с лицевой стороной основания.

С лицевой стороны по краю ушка выполнено ребро жесткости.

На шипах и пазах выполнены выступы и выемки, обеспечивающие фиксацию шипов основания и привода держателей одного жалюзи в соответствующих пазах основания и привода держателей смежного жалюзи, обеспечивая возможность увеличения перекрываемого проема жалюзи, то есть шипы и пазы являются ответными.

Содержит по меньшей мере 2 ламели.

Далее более подробно заявленное изобретение поясняется чертежами, на которых:

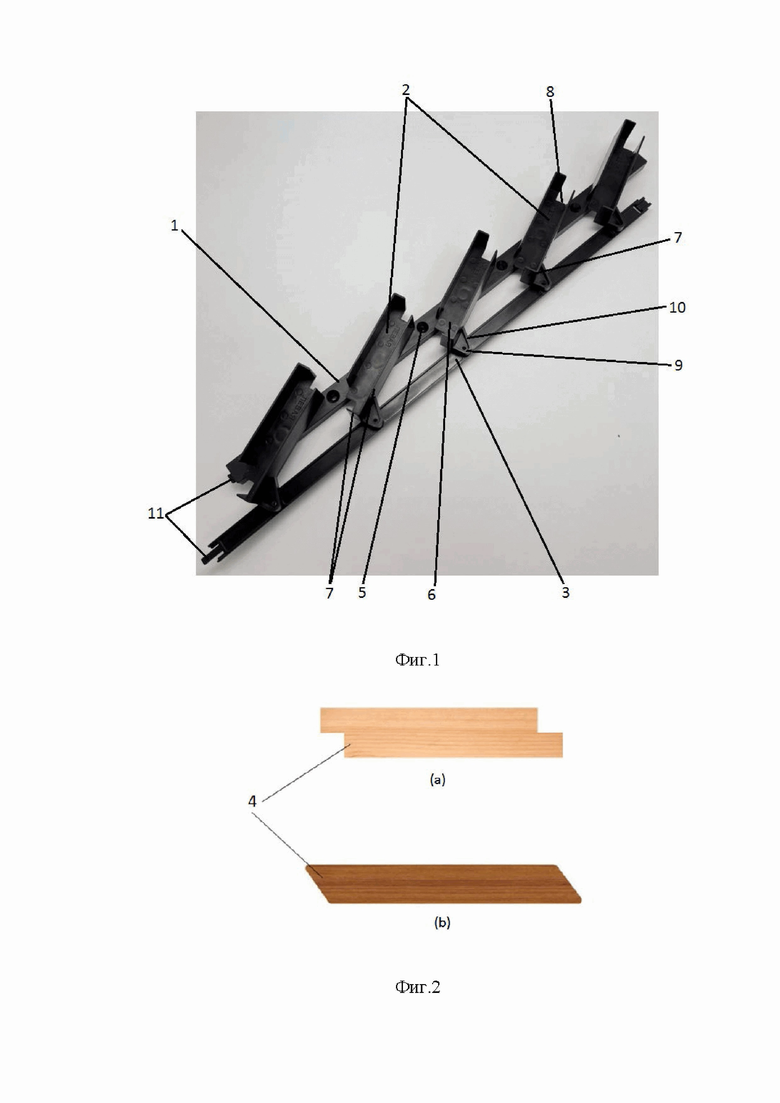

На фиг. 1 представлен общий вид элемента крепления жалюзи с поворотным механизмом.

На фиг. 2 представлен поперечный разрез ламелей для жалюзи с прямоугольными выступами в поперечном сечении и параллелограммной формы в поперечном сечении.

Заявленные горизонтальные жалюзи содержат два зеркальных элемента крепления жалюзи с поворотными механизмами (далее - элемент крепления) и ламели (4). Каждый элемент крепления содержит основание (1), держатели (2) ламелей (4), привод (3) держателей (2) ламелей (4). Число ламелей (4) в жалюзи ровняется числу держателей (2), размещенных на одном основании (1) и минимально может быть равно одному. Основание (1) выполнено в форме параллелепипедной продолговатой планки, на лицевой стороне которой на равных расстояниях друг от друга выполнены отверстия (5), а между отверстиями (5) установлены с использованием шарнирных соединений на равных расстояниях друг от друга держатели (2). Основание (1) выполнено пустотелым со стороны противоположной лицевой. Сквозные отверстия (5) в основании (1) выполнены с возможностью обеспечения прохода через них крепежных метизов (на чертеже не показано) и с конусовидными заглублениями, обеспечивающими возможность установки крепежных метизов заподлицо с лицевой стороной основания (1).

Конструкция держателей (2) образована основанием (6) держателя (2) и двумя противоположными друг другу боковыми стенками (7), расположенными под прямым углом к основанию (6) и выполненными с Г-образной формой в поперечном сечении, с возможностью обеспечения размещения и фиксации в держателях(2) оконечностей ламелей (4). Между боковыми стенками (7) держателей (2) в основании (6) с противоположных его сторон выполнены прямоугольные срезы (8). Держатели (2) своими средними частями оснований (6) закреплены шарнирно на основании (1). С внешней удлиненной стороны одной из боковых стенок (7) держателей (2) у края Г-образного загиба смонтировано ушко (9), шарнирно соединенное с приводом (3) держателей (2) при помощи метизов, размещаемых в отверстиях приводов (3) держателей (2). С лицевой стороны по краю ушка (9) выполнено ребро жесткости (10). Причем, расстояние между отверстиями (5) в основании (1) и расстояние между отверстиями в приводе (3) держателей (2) является одинаковым, обеспечивая возможность перекрывания проема равномерно и последовательного размещения ламелей (4) в закрытом положении. Привод (3) держателей (2) выполнен в виде продолговатой планки с длиной, соответствующей длине основания (1), с возможностью обеспечения параллельного поворота держателей (2) с установленными в них ламелями (4) при открывании или закрывании жалюзи. Расстояние между держателями (2), габаритные размеры держателей (2) и размеры прямоугольных срезов (8) держателей (2) выполнены с возможностью обеспечения плотного прилегания ламелей (4) друг к другу в закрытом состоянии жалюзи с образованием единой плоскости и расположения плоскости поворота держателей (2) с ламелями (4) перпендикулярно плоскости перекрываемого жалюзи пространства в открытом состоянии жалюзи. Прямоугольный срез (8) одного из держателей (2) выполнен с возможностью обеспечения совмещения с прямоугольным срезом (8) смежного держателя (2) в закрытом состоянии жалюзи.

Ламели (4) выполнены одинаковыми и представляют собой плоскую доскообразную деталь, содержащую длину, ширину и высоту, причем вдоль противоположных длинных кромок ламелей выполнены косые срезы (см. фиг. 2(b)) или прямые срезы (см. фиг. 2(а)), стороны которого повторяют стороны поверхностей ламелей, обеспечивая при закрытом положении жалюзи полное перекрывание проема без просветов.

С одной из сторон основания (1) и привода (3) держателей (2) выполнены шипы (11), а с противоположной - пазы, причем на шипах (11) и пазах выполнены выступы и выемки, обеспечивающие фиксацию шипов (11) основания (1) и привода (3) держателей (2) одного жалюзи в соответствующих пазах основания и привода держателей смежного жалюзи, обеспечивая возможность увеличения перекрываемого проема жалюзи, то есть шипы (11) и пазы являются ответными.

Заявленное горизонтальное жалюзи функционирует следующим образом:

основания с закрепленными на них держателями и приводами зеркально попарно размещаются на вертикальных противоположных сторонах проема параллельно друг другу и неподвижно относительно проема, при этом приводы имеют возможность вертикального перемещения относительно проема, обеспечивая открытие/закрытие жалюзи. При необходимости устанавливаются несколько пар оснований подобно предыдущим последовательно, взаимодействуя шипами в одних основаниях и приводах с пазами других оснований и приводов. В размещенные на одном уровне основания размещаются ламели таким образом, что вырезы ламелей (при выполнении ламелей с прямоугольными выступами) или срезы (при выполнении ламелей параллелограммной формы) размещаются в прямоугольных срезах оснований. Изделие готово к использованию. При необходимости закрытие проема ламели поворачиваются относительно основания при помощи приводов образуя единую перекрывную поверхность. Причем перемещение приводов может быть выполнено как механическим (при помощи мышечной силы пользователя), так и электрическим (при помощи электрического двигателя). При необходимости открытия проема при помощи приводов ламели поворачиваются в обратном направлении относительно осей поворота, размещенных перпендикулярно основаниям.

Таким образом, заявленное изобретение обеспечивает достижение заявленного технического результата, а именно обеспечение возможности «подгона» размера перекрываемого проема жалюзи под размер самого проема, а также обеспечение универсальности жалюзи. Кроме того, приведенная выше конструкция горизонтальных жалюзи обеспечивает надежную фиксацию ламелей в любом положении - вертикально, горизонтально или в наклонном положении.

Заявленное изобретение является новым, поскольку совокупность его существенных признаков не известна из уровня техники, и, соответственно, отвечает условию патентоспособности «новизна».

Заявленное изобретение соответствует условию патентоспособности «изобретательский уровень», поскольку оно для специалиста явным образом не следует из уровня техники.

Заявленное изобретение отвечает условию патентоспособности «промышленная применимость», поскольку оно может использоваться в промышленности.

Хотя настоящее изобретение было раскрыто со ссылкой на предпочтительные варианты его осуществления, это не предназначено для ограничения настоящего изобретения, специалисты с общими знаниями в данной области техники настоящего изобретения могут модифицировать и осуществить его, не отступая от идеи и объема изобретения, следовательно, объем охраны настоящего изобретения должен регулироваться объемом, заданным в формуле изобретения.

Изобретение относится к устройствам, устанавливаемым в оконные или иные проемы, преимущественно для защиты от света, затенения помещений. Техническим результатом является обеспечение универсальности и возможности увеличения перекрываемой площади проема. Технический результат достигается тем, что жалюзи горизонтальные содержат элементы крепления и ламели, при этом элементы крепления содержат основание, держатели ламелей и привод держателей ламелей, основание выполнено в форме параллелепипедной продолговатой планки, на лицевой стороне которой на равных расстояниях друг от друга выполнены отверстия, а между отверстиями установлены с использованием шарнирных соединений на равных расстояниях друг от друга держатели, между боковыми стенками держателей в основании с противоположных его сторон выполнены прямоугольные срезы, с внешней удлиненной стороны одной из боковых стенок держателей у края Г-образного загиба смонтировано ушко, шарнирно соединенное с отверстиями приводом держателей, при этом привод держателей выполнен в виде продолговатой планки с длиной, соответствующей длине основания, с возможностью обеспечения параллельного поворота держателей с установленными в них ламелями, прямоугольный срез одного из держателей выполнен с возможностью обеспечения совмещения с прямоугольным срезом смежного держателя в закрытом состоянии жалюзи, кроме того, с одной из сторон основания и привода держателей выполнены шипы, а с противоположной – пазы. 5 з.п. ф-лы, 2 ил.

1. Жалюзи горизонтальные, содержащие элементы крепления и ламели, отличающиеся тем, что элементы крепления содержат основание (1), держатели ламелей и привод держателей ламелей, причем число ламелей в жалюзи равняется числу держателей, размещенных на одном основании (1), а основание (1) выполнено в форме параллелепипедной продолговатой планки, на лицевой стороне которой на равных расстояниях друг от друга выполнены отверстия, а между отверстиями установлены с использованием шарнирных соединений на равных расстояниях друг от друга держатели, причем конструкция держателей образована основанием (6) держателя и двумя противоположными друг другу боковыми стенками, расположенными под прямым углом к основанию (6) и выполненными с Г-образной формой в поперечном сечении с возможностью обеспечения размещения и фиксации в держателях оконечностей ламелей, между боковыми стенками держателей в основании (6) с противоположных его сторон выполнены прямоугольные срезы, держатели своими средними частями оснований (6) закреплены шарнирно на основании (1), с внешней удлиненной стороны одной из боковых стенок держателей у края Г-образного загиба смонтировано ушко, шарнирно соединенное с отверстиями приводом держателей, причем расстояние между отверстиями в основании (1) и расстояние между отверстиями в приводе держателей является одинаковым, обеспечивая возможность равномерного перекрывания проема и последовательного размещения ламелей в закрытом положении, при этом привод держателей выполнен в виде продолговатой планки с длиной, соответствующей длине основания (1), с возможностью обеспечения параллельного поворота держателей с установленными в них ламелями при открывании или закрывании жалюзи, расстояние между держателями, габаритные размеры держателей и размеры прямоугольных срезов держателей выполнены с возможностью обеспечения плотного прилегания ламелей друг к другу в закрытом состоянии жалюзи с образованием единой плоскости и расположения плоскости поворота держателей с ламелями перпендикулярно плоскости перекрываемого жалюзи пространства в открытом состоянии жалюзи, прямоугольный срез одного из держателей выполнен с возможностью обеспечения совмещения с прямоугольным срезом смежного держателя в закрытом состоянии жалюзи, кроме того, с одной из сторон основания (1) и привода держателей выполнены шипы, а с противоположной - пазы.

2. Жалюзи горизонтальные по п. 1, отличающиеся тем, что сквозные отверстия в основании (1) выполнены с возможностью обеспечения прохода через них крепежных метизов и содержат конусовидные заглубления, обеспечивающие возможность установки крепежных метизов заподлицо с лицевой стороной основания (1).

3. Жалюзи горизонтальные по п. 1, отличающиеся тем, что с лицевой стороны по краю каждого ушка выполнено ребро жесткости.

4. Жалюзи горизонтальные по п. 1, отличающиеся тем, что на шипах и пазах выполнены выступы и выемки, обеспечивающие фиксацию шипов основания (1) и привода держателей одного жалюзи в соответствующих пазах основания (1) и привода держателей смежного жалюзи, обеспечивая возможность увеличения перекрываемого проема жалюзи, то есть шипы и пазы являются ответными.

5. Жалюзи горизонтальные по п. 1, отличающиеся тем, что содержат по меньшей мере две ламели.

6. Жалюзи горизонтальные по п. 1, отличающиеся тем, что основание (1) выполнено пустотелым со стороны, противоположной лицевой.
