КОНСТРУКЦИЯ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА ГЕРМЕТИЧНОГО ТИПА Российский патент 2025 года по МПК B60S1/04 B60S1/38

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Область техники

Область техники относится к стеклоочистителю ветрового стекла, а более конкретно относится к водонепроницаемому стеклоочистителю ветрового стекла.

Уровень техники

Автотранспортный стеклоочиститель ветрового стекла собран на наружной поверхности ветрового стекла. Стеклоочиститель ветрового стекла соединен с приводным рычагом стеклоочистителя, и приводной рычаг стеклоочистителя приводит стеклоочиститель ветрового стекла в движение на ветровом стекле для удаления объектов, таких как дождевая вода или пятна.

Более того, конструкция стеклоочистителя ветрового стекла в основном содержит зацепляющее основание, металлический упругий лист, покрытие стеклоочистителя и щетку стеклоочистителя. Зацепляющее основание объединяют с упругим листом и щеткой стеклоочистителя, и затем покрытие стеклоочистителя устанавливают на верхней части зацепляющего основания и соединяют с приводным рычагом стеклоочистителя. Таким образом, щетка стеклоочистителя приводится в движение приводным рычагом стеклоочистителя для очистки окна автомобиля.

Однако, так как объединенная конструкция покрытия стеклоочистителя и металлического упругого листа конструкции стеклоочистителя ветрового стекла не является воздухонепроницаемой, дождевая вода может легко проникнуть в покрытие стеклоочистителя и протечь к металлическому упругому листу. В результате металлический упругий лист может легко покрыться коррозией, и срок службы сократится. В частности, когда стеклоочиститель ветрового стекла используется в ледяной среде, металлический упругий лист может утратить свою исходную упругую силу из-за замерзания. Таким образом, необходимо дальнейшее улучшение.

В документе EP1232922A2 представлена щетка стеклоочистителя для ветровых стекол транспортных средств, содержащая продолговатую рейку стеклоочистителя, имеющую кромку стеклоочистителя для размещения на ветровом стекле, пружинную направляющую и направляющий воздух профиль, имеющий щеткообразный канал для потока. Направляющий воздух профиль окружает пружинную направляющую и рабочую часть, обращенную в сторону от канала для потока, и проходит по всей длине щетки стеклоочистителя. Предпочтительные признаки: пружинная направляющая удерживается направляющим воздух профилем на поверхности рейки стеклоочистителя, обращенной в сторону от кромки стеклоочистителя. Пружинная направляющая выполнена за одно целое. Рабочая часть рейки стеклоочистителя имеет канавку, вступающую в зацепление с направляющим воздух профилем.

Сущность изобретения

Целью настоящего изобретения является предоставление конструкции стеклоочистителя ветрового стекла герметичного типа для сохранения воздухонепроницаемости внутренней конструкции стеклоочистителя ветрового стекла для поддержания упругого прижимающего усилия металлического упругого листа и увеличения срока службы стеклоочистителя ветрового стекла.

Для достижения упомянутой выше цели в первом аспекте настоящего изобретения предложена конструкция стеклоочистителя ветрового стекла, содержащая:

зацепляющее основание; и

несущее основание, объединенное с нижней стороной зацепляющего основания и содержащее несущую планку и несущую раму, соединенную с несущей планкой, причем несущая планка содержит сквозной паз, и несущая рама содержит вмещающий паз;

упругий элемент, вставленный в сквозной паз и доходящий до двух сторон несущего основания;

водонепроницаемое покрытие, содержащее оболочку, внутреннее пространство, определенное в оболочке, и наружное пространство, определенное снаружи оболочки, при этом несущее основание вставлено во внутреннее пространство;

резиновый стеклоочиститель, содержащий проникающую рейку и чистящую рейку, соединенную с проникающей рейкой, при этом проникающая рейка вставлена в наружное пространство, и чистящая рейка выступает из водонепроницаемого покрытия; и

удерживающее основание, объединенное с зацепляющим основанием, а также покрывающее зацепляющее основание и поддерживающее один конец приводного рычага стеклоочистителя.

В одном варианте осуществления конструкция дополнительно содержит захватное основание, содержащее пару сквозных отверстий, при этом две стороны несущей планки соответственно вставлены в сквозные отверстия.

В еще одном варианте осуществления несущая рама содержит множество когтеобразных крюков, скомпонованных так, что они соответствуют друг другу.

В еще одном варианте осуществления оболочка содержит верхнюю стенку, прикрепленную к зацепляющему основанию, внутреннюю нижнюю стенку, находящуюся напротив верхней стенки и прикрепленную к несущей планке, и две боковые стенки, соединенные с верхней стенкой и внутренней нижней стенкой, и толщина верхней стенки больше, чем толщина любой одной из двух боковых стенок.

В еще одном варианте осуществления конструкция дополнительно содержит фиксатор, последовательно проходящий через зацепляющее основание, верхнюю стенку, упругий элемент, несущую планку и внутреннюю нижнюю стенку.

В еще одном варианте осуществления внутреннее пространство и наружное пространство соответственно имеют U-образную форму при виде в поперечном сечении, и одна сторона наружного пространства представляет собой проем.

В еще одном варианте осуществления резиновый стеклоочиститель дополнительно содержит связующую секцию, присоединенную между проникающей рейкой и чистящей рейкой, и связующая секция установлена в проеме.

В еще одном варианте осуществления конструкция дополнительно содержит пару концевых заглушек, собранных на двух концах оболочки и герметизирующих внутреннее пространство.

В еще одном варианте осуществления каждая из концевых заглушек содержит внутреннюю концевую заглушку и наружную концевую заглушку, и внутренняя концевая заглушка закреплена на оболочке, и наружная концевая заглушка приспособлена для заключения в себе внутренней концевой заглушки.

По сравнению с предшествующим уровнем техники герметичная конструкция стеклоочистителя ветрового стекла по настоящему изобретению обеспечена водонепроницаемым покрытием. Дополнительно упругий элемент проходит через несущее основание и вставлен во внутреннее пространство водонепроницаемого покрытия. Кроме того, концевые заглушки собраны на двух концах водонепроницаемого покрытия для герметизации водонепроницаемого покрытия, так что упругий элемент может быть изолирован от внешней влаги для достижения цели водонепроницаемости и поддержания желаемой упругой силы.

Краткое описание графических материалов

Признаки настоящего изобретения, которые считаются новыми, подробно изложены далее в прилагаемой формуле изобретения. Однако само настоящее изобретение может быть лучше всего понято со ссылкой на следующее подробное описание настоящего изобретения, которое описывает несколько примерных вариантов осуществления настоящего изобретения, взятых в сочетании с прилагаемыми графическими материалами, на которых:

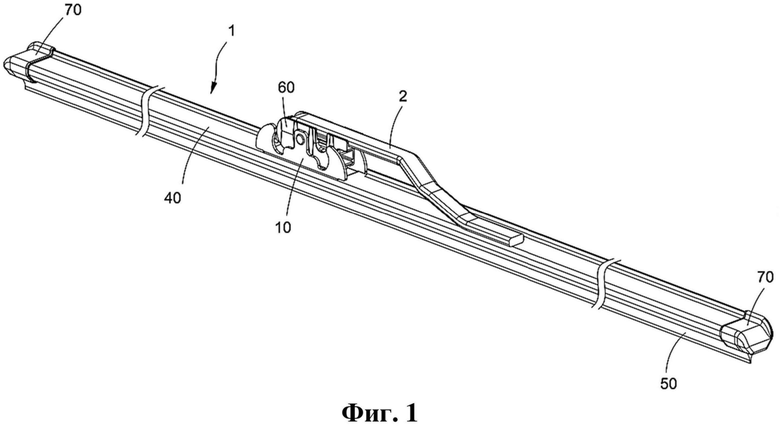

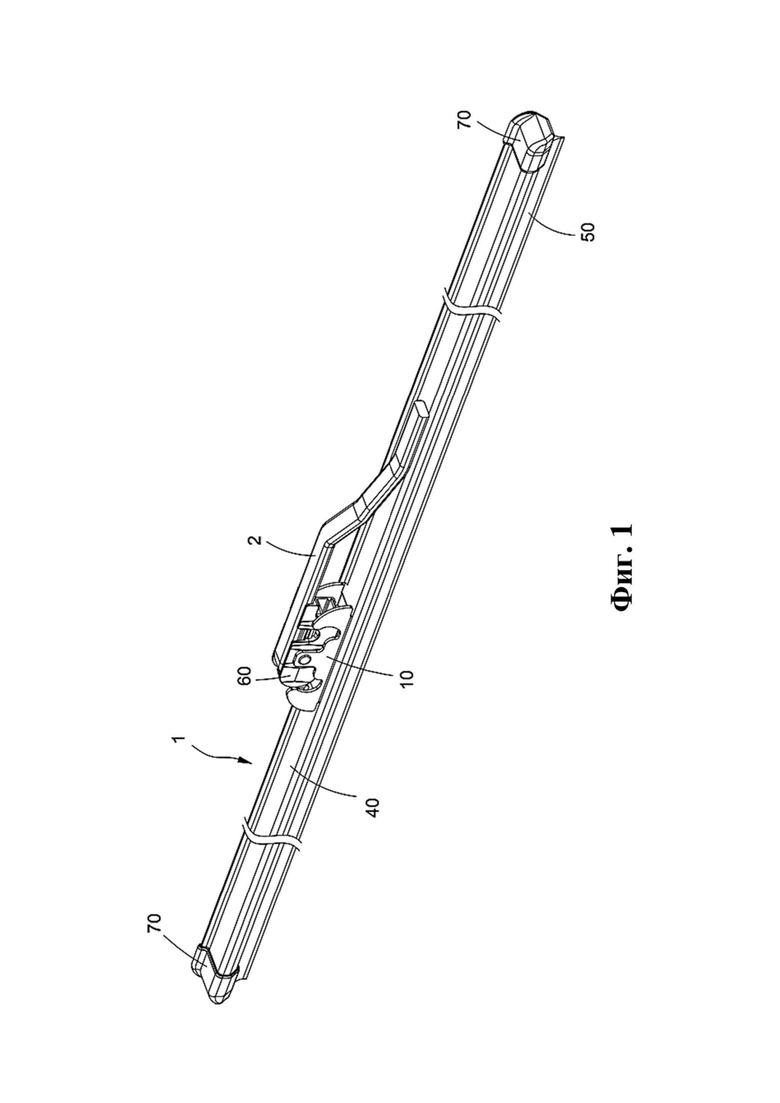

на фиг. 1 представлен схематический вид в перспективе конструкции стеклоочистителя ветрового стекла герметичного типа в соответствии с настоящим изобретением;

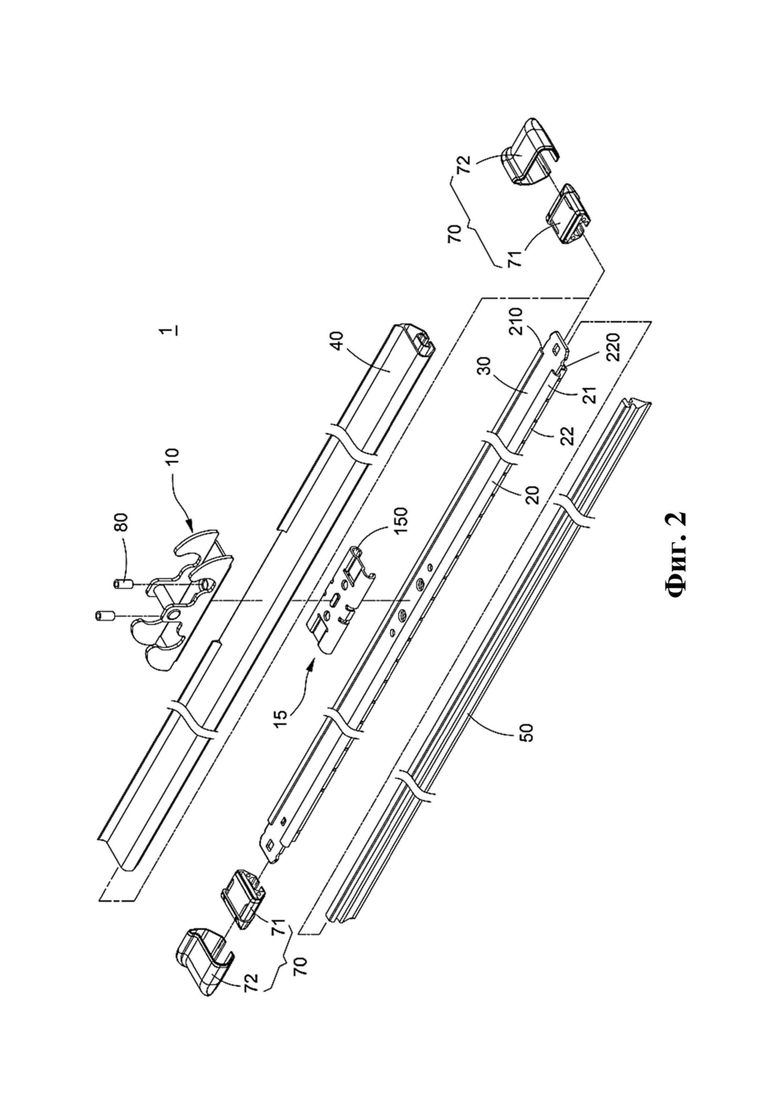

на фиг. 2 представлен покомпонентный вид в перспективе конструкции стеклоочистителя ветрового стекла герметичного типа в соответствии с настоящим изобретением;

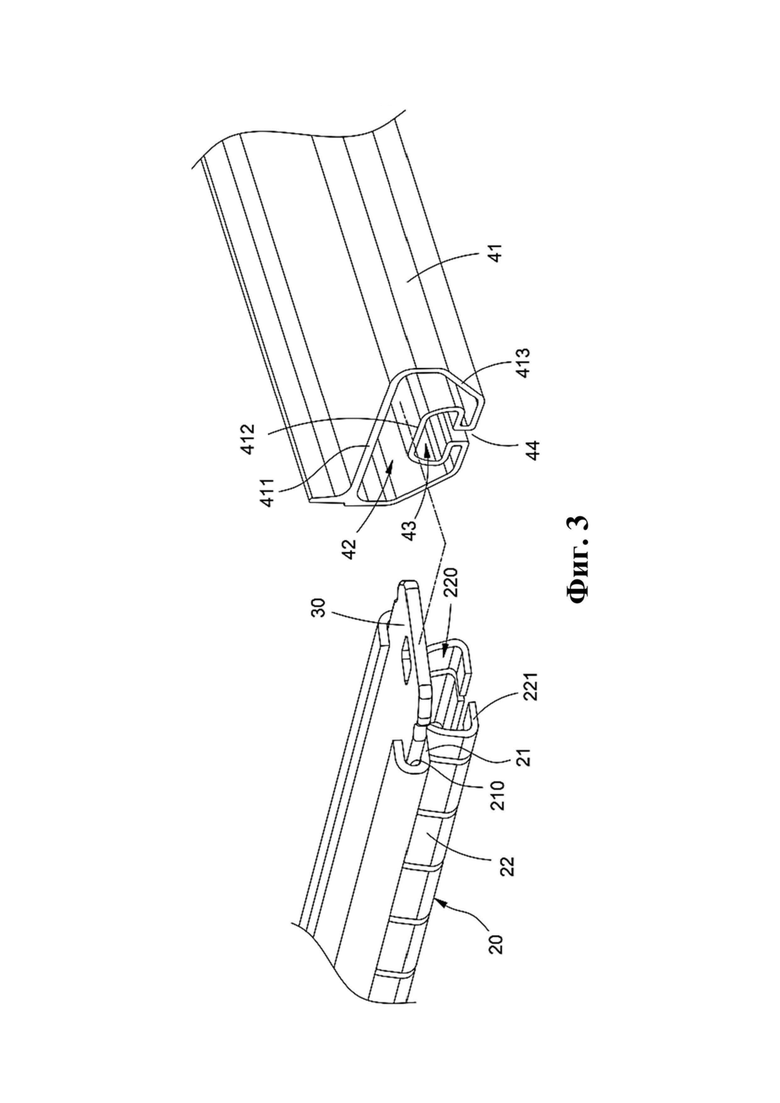

на фиг. 3 представлен схематический вид объединения несущего основания и водонепроницаемого покрытия в соответствии с настоящим изобретением;

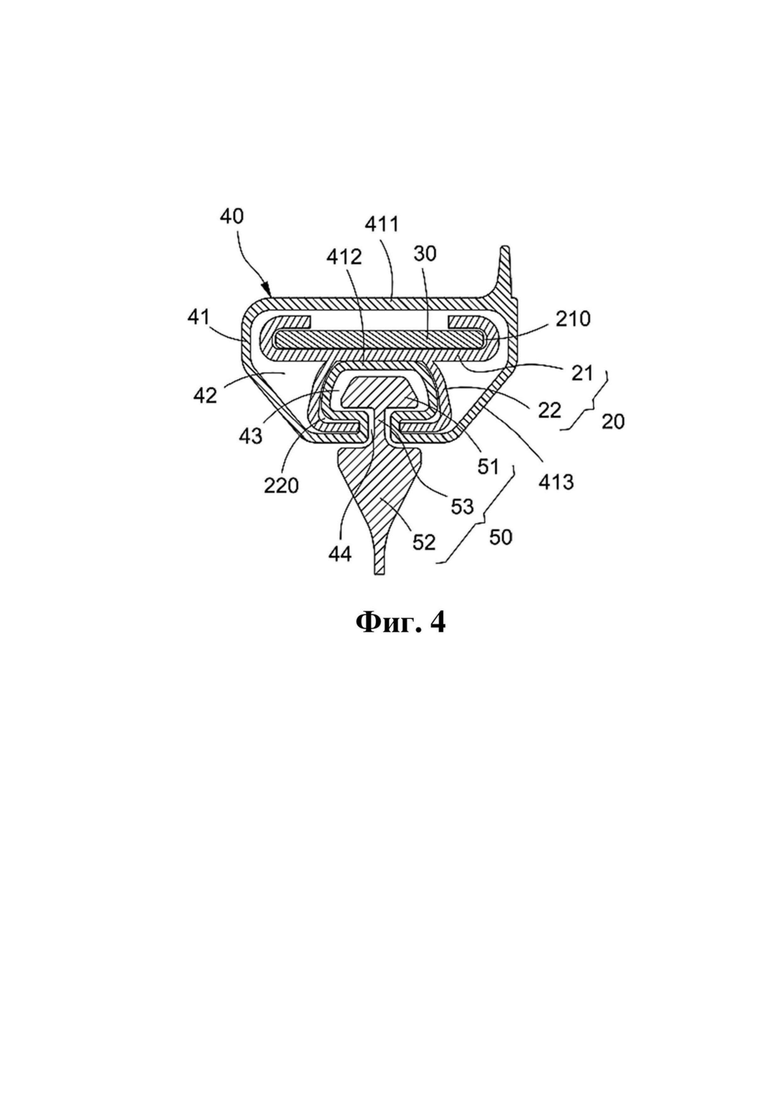

на фиг. 4 представлен вид в поперечном сечении объединения водонепроницаемого покрытия и резинового стеклоочистителя в соответствии с настоящим изобретением;

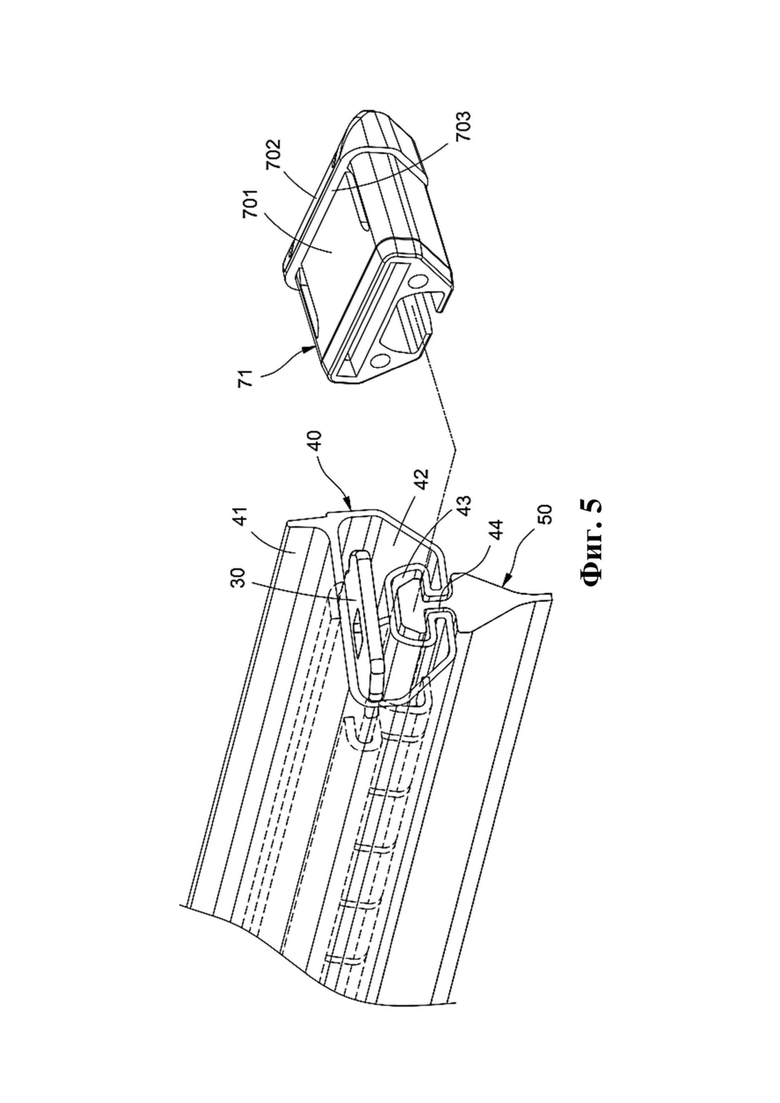

на фиг. 5 представлен схематический вид конструкции стеклоочистителя ветрового стекла герметичного типа, объединенной с концевыми заглушками;

на фиг. 6 представлен схематический вид закрепления внутренней концевой заглушки в соответствии с настоящим изобретением;

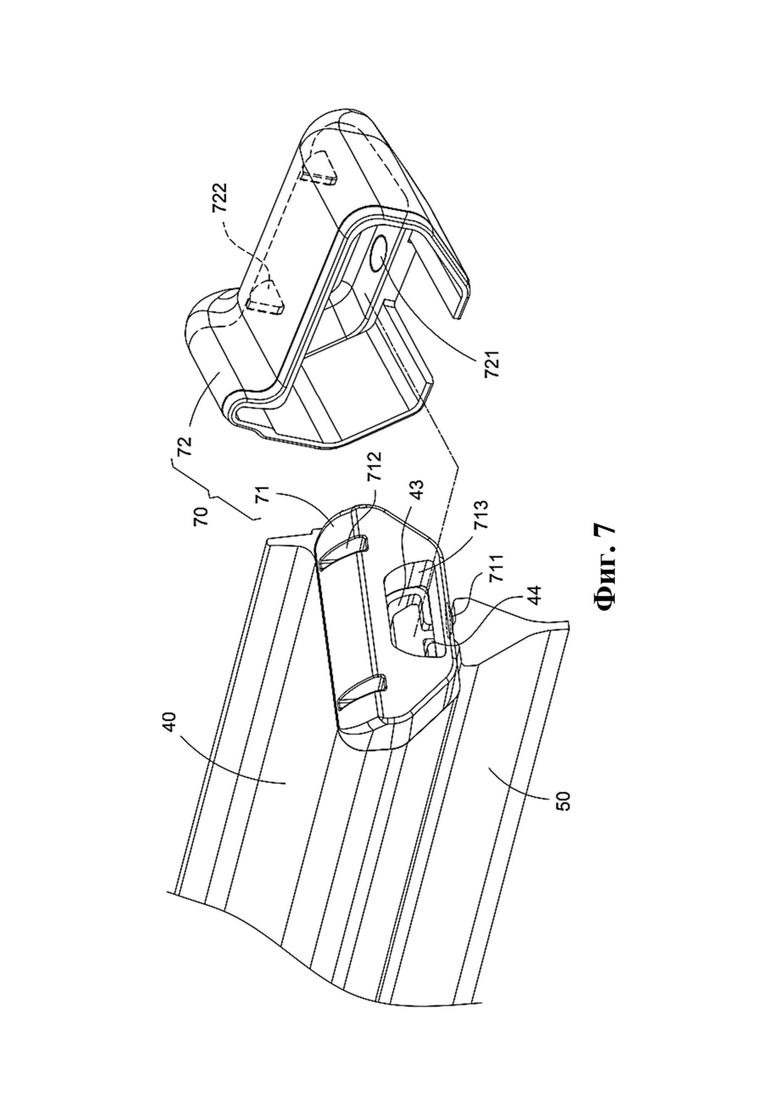

на фиг. 7 представлен схематический вид объединения наружной концевой заглушки и внутренней концевой заглушки в соответствии с настоящим изобретением;

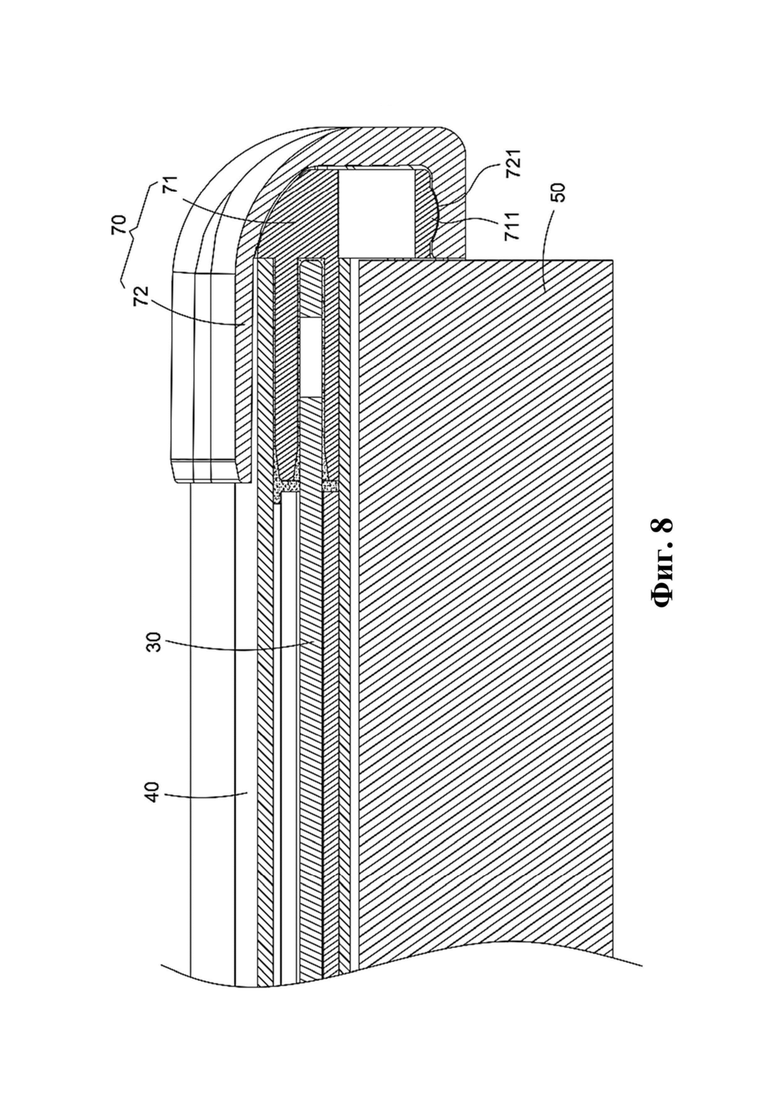

на фиг. 8 представлен вид в разрезе конструкции стеклоочистителя ветрового стекла герметичного типа, объединенной с концевыми заглушками в соответствии с настоящим изобретением;

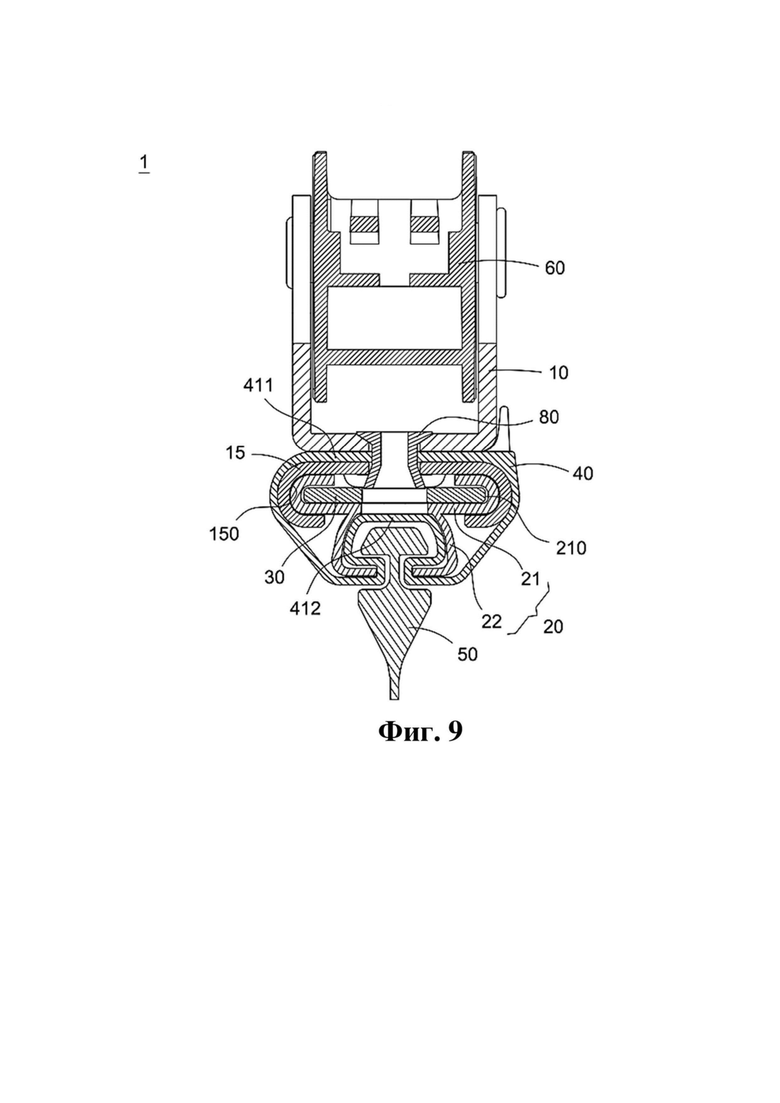

на фиг. 9 представлен вид в разрезе конструкции стеклоочистителя ветрового стекла герметичного типа в соответствии с настоящим изобретением.

ПОДРОБНОЕ ОПИСАНИЕ

Техническое содержание настоящего изобретения станет очевидным при подробном описании вариантов осуществления, сопровождаемом пояснением соответствующих графических материалов, как приведено ниже. Предполагается, что варианты осуществления и графические материалы, раскрытые в настоящем документе, следует считать иллюстративными, а не ограничивающими.

Рассмотрим фиг. 1 и фиг. 2, на которых соответственно изображены схематический вид в перспективе и покомпонентный вид в перспективе конструкции стеклоочистителя ветрового стекла герметичного типа в соответствии с настоящим изобретением. В настоящем изобретении предоставлена конструкция 1 стеклоочистителя ветрового стекла герметичного типа для объединения с приводным рычагом 2 стеклоочистителя. Конструкция 1 стеклоочистителя ветрового стекла герметичного типа содержит зацепляющее основание 10, несущее основание 20, упругий элемент 30, водонепроницаемое покрытие 40 и резиновый стеклоочиститель 50. Несущее основание 20 размещено на нижней стороне зацепляющего основания 10 и объединено с упругим элементом 30 и водонепроницаемым покрытием 40. Дополнительно один конец резинового стеклоочистителя 50 вставлен в водонепроницаемое покрытие 40.

В одном варианте осуществления настоящего изобретения конструкция 1 стеклоочистителя ветрового стекла герметичного типа дополнительно содержит удерживающее основание 60. Удерживающее основание 60 объединено с зацепляющим основанием 10. Удерживающее основание 60 покрывает зацепляющее основание 10 и поддерживает один конец приводного рычага 2 стеклоочистителя.

В частности, зацепляющее основание 10 используют для объединения с приводным рычагом 2 стеклоочистителя. Кроме того, конструкция 1 стеклоочистителя ветрового стекла герметичного типа дополнительно содержит захватное основание 15. Захватное основание 15 объединено с нижней стороной зацепляющего основания 10 и содержит пару сквозных отверстий 150.

Несущее основание 20 объединено с нижней стороной зацепляющего основания 10. Несущее основание 20 содержит несущую планку 21 и несущую раму 22, соединенную с несущей планкой 21. Две стороны несущей планки 21 соответственно вставлены в пару сквозных отверстий 150 захватного основания 15, и несущая планка 21 содержит сквозной паз 210. Более того, несущая рама 22 содержит вмещающий паз 220. В этом варианте осуществления несущая рама 22 состоит из множества когтеобразных крюков 221, скомпонованных так, что они соответствуют друг другу.

Рассмотрим фиг. 3 и фиг. 4, на которых изображены схематический вид объединения несущего основания и водонепроницаемого покрытия в соответствии с настоящим изобретением и вид в поперечном сечении объединения водонепроницаемого покрытия и резинового стеклоочистителя в соответствии с настоящим изобретением. В этом варианте осуществления упругий элемент 30 вставлен в сквозной паз 210 и доходит до двух сторон несущего основания 20. В некоторых вариантах осуществления упругий элемент 30 может быть металлическим упругим листом.

Водонепроницаемое покрытие 40 содержит оболочку 41, внутреннее пространство 42, размещенное в оболочке 41, и наружное пространство 43, образованное снаружи оболочки 41. Несущее основание 20 вставлено во внутреннее пространство 43. В частности, внутреннее пространство 42 и наружное пространство 43 соответственно имеют U-образную конфигурацию с точки зрения вида в поперечном сечении, и одна сторона наружного пространства 43 представляет собой проем 44.

Более подробно, оболочка 41 содержит верхнюю стенку 411, прикрепленную к зацепляющему основанию 10, внутреннюю нижнюю стенку 412, находящуюся напротив верхней стенки 411 и прикрепленную к несущей планке 21, и две боковые стенки 413, соединенные с верхней стенкой 411 и внутренней нижней стенкой 412. Стоит отметить, что в этом варианте осуществления толщина верхней стенки 411 больше, чем толщина любой одной из двух боковых стенок 413. Таким образом, водонепроницаемое покрытие 40 может поддерживать желаемую прочность и гибкость конструкции, чтобы иметь хороший внешний вид без образования складок. В этом варианте осуществления толщина верхней стенки 411 составляет приблизительно от 0,5 мм до 1 мм, и толщина боковой стенки 413 составляет приблизительно от 0,3 мм до 0,6 мм.

Следует отметить, что водонепроницаемое покрытие 40 сделано из термопластичного вулканизата (TPV). TPV представляет собой вид стабильного эластомера, который изготовляют при помощи динамической вулканизации этиленпропилендиенового мономера (EPDM) и полипропилена (PP), и который имеет характеристики отсутствия токсичности для защиты окружающей среды, желаемого сопротивления старению и незначительного изменения твердости в отношении температуры. В дополнение, так как TPV не содержит канцерогенов, таких как нитрит или тяжелые металлы, и может быть переработан, TPV достигает уровня санитарии, проходит аттестацию SGS и соответствует стандарту ROHS ЕС. Кроме того, рабочая температура TPV может достигать от -30 ˚C до 120 ˚C. Изменение твердости по Шору не превышает 5A в пределах температурного диапазона от -20 ˚C до 40 ˚C, и это лучше, чем у традиционных материалов, таких как PVC и EPDM и т. д.

Следует отметить, что водонепроницаемое покрытие 40 в соответствии с настоящим изобретением изготавливают посредством экструзионного формования. Дополнительно длина и форма водонепроницаемого покрытия 40 не ограничены. Таким образом, водонепроницаемое покрытие 40 обладает преимуществами высокой эффективности, низкой стоимости при массовом производстве.

Кроме того, резиновый стеклоочиститель 50 объединен с водонепроницаемым покрытием 40. Резиновый стеклоочиститель 50 содержит проникающую рейку 51, чистящую рейку 52, соединенную с проникающей рейкой 51, и связующую секцию 53, присоединенную между проникающей рейкой 51 и чистящей рейкой 52. Более конкретно, проникающая рейка 51 вставлена в наружное пространство 43. Чистящая рейка 52 выступает из водонепроницаемого покрытия 40. Связующая секция 53 установлена в проеме 44.

Рассмотрим дополнительно фиг. 5 – фиг. 8, на которых изображены схематический вид конструкции стеклоочистителя ветрового стекла герметичного типа, объединенной с концевыми заглушками, схематический вид закрепления внутренней концевой заглушки в соответствии с настоящим изобретением, схематический вид объединения наружной концевой заглушки и внутренней концевой заглушки в соответствии с настоящим изобретением и вид в разрезе конструкции стеклоочистителя ветрового стекла герметичного типа, объединенной с концевыми заглушками в соответствии с настоящим изобретением. Конструкция 1 стеклоочистителя ветрового стекла герметичного типа в соответствии с настоящим изобретением дополнительно содержит пару концевых заглушек 70. Пара концевых заглушек 70 собрана на двух концах оболочки 41 для герметизации внутреннего пространства 42.

В частности, каждая из концевых заглушек 70 содержит внутреннюю концевую заглушку 71 и наружную концевую заглушку 72. Внутренняя концевая заглушка 71 закреплена на оболочке 41, и наружная концевая заглушка 72 заключает в себя внутреннюю концевую заглушку 71. Соответственно, внутреннее пространство 42 образовано в закрытое пространство, так что упругий элемент 30, вставленный во внутреннее пространство 42, изолирован от наружной влаги для достижения цели водонепроницаемости.

Более того, внутренняя концевая заглушка 71 содержит клеевую секцию 701, вставленную в оболочку 41, закрепляющую секцию 702, выступающую наружу оболочки 41, и выступающее ребро 703. Поверхность закрепляющей секции 702 выше, чем клеевой секции 701, и выступающее ребро 703 находится между закрепляющей секцией 702 и клеевой секцией 701 для предотвращения выплескивания клея во время операции заливки смеси. Кроме того, компоновка выступающего ребра 703 может использоваться для расположения внутренней концевой заглушки 71.

Как показано на фиг. 7, выпуклая часть 711 размещена на нижней части внутренней концевой заглушки 71, и вогнутая часть 721 соответствующим образом размещена на нижней части наружной концевой заглушки 72. В этом варианте осуществления внутренняя концевая заглушка 71 обеспечена множеством позиционирующих канавок 712. Наружная концевая заглушка 72 обеспечена множеством позиционирующих ребер 722, соответствующих позиционирующим канавкам 712. Когда наружная концевая заглушка 72 заключает в себя внутреннюю концевую заглушку 71, позиционирующие ребра 722 и позиционирующие канавки 712 располагаются попарно для повышения точности сборки.

Следует отметить, что внутренняя концевая заглушка 71 дополнительно обеспечена отверстием 713. Отверстие 713 обеспечено для заливки смеси в наружное пространство 43 и проем 44 водонепроницаемого покрытия 40 для герметизации боковой части водонепроницаемого покрытия 40.

Рассмотрим дополнительно фиг. 9, на которой изображен вид в разрезе конструкции стеклоочистителя ветрового стекла герметичного типа. Конструкция 1 стеклоочистителя ветрового стекла герметичного типа в соответствии с настоящим изобретением дополнительно содержит фиксатор 80. Фиксатор 80 последовательно проходит через зацепляющее основание 10, захватное основание 15, верхнюю стенку 411 водонепроницаемого покрытия 40, упругий элемент 30, несущую планку 21 несущего основания 20 и внутреннюю нижнюю стенку 412 водонепроницаемого покрытия 40 для объединения зацепляющего основания 10, захватного основания 15, несущего основания 20, упругого элемента 30 и водонепроницаемого покрытия 40.

Изобретение относится к области машиностроения. Конструкция (1) стеклоочистителя ветрового стекла содержит: зацепляющее основание (10) и несущее основание (20), объединенное с нижней стороной зацепляющего основания (10) и содержащее несущую планку (21) и несущую раму (22), соединенную с несущей планкой (21), содержащей сквозной паз (210). Несущая рама (22) содержит вмещающий паз (220). Конструкция также содержит упругий элемент (30), вставленный в сквозной паз (210) и доходящий до двух сторон несущего основания (20), водонепроницаемое покрытие (40), содержащее оболочку (41), внутреннее пространство (42), определенное в оболочке (41), и наружное пространство (43), определенное снаружи оболочки (41). Несущее основание (20) вставлено во внутреннее пространство (42). Конструкция также содержит резиновый стеклоочиститель (50), содержащий проникающую рейку (51) и чистящую рейку (52), соединенную с проникающей рейкой (51). Проникающая рейка (51) вставлена в наружное пространство (43). Чистящая рейка (52) выступает из водонепроницаемого покрытия (40). Конструкция также содержит удерживающее основание (60), объединенное с зацепляющим основанием (10), а также покрывающее зацепляющее основание (10) и поддерживающее один конец приводного рычага (2) стеклоочистителя. Обеспечивается сохранение воздухонепроницаемости внутренней конструкции стеклоочистителя. 8 з.п. ф-лы, 9 ил.

1. Конструкция (1) стеклоочистителя ветрового стекла, содержащая:

зацепляющее основание (10); и

несущее основание (20), объединенное с нижней стороной зацепляющего основания (10) и содержащее несущую планку (21) и несущую раму (22), соединенную с несущей планкой (21), причем несущая планка (21) содержит сквозной паз (210), и несущая рама (22) содержит вмещающий паз (220);

упругий элемент (30), вставленный в сквозной паз (210) и доходящий до двух сторон несущего основания (20);

водонепроницаемое покрытие (40), содержащее оболочку (41), внутреннее пространство (42), определенное в оболочке (41), и наружное пространство (43), определенное снаружи оболочки (41), при этом несущее основание (20) вставлено во внутреннее пространство (42);

резиновый стеклоочиститель (50), содержащий проникающую рейку (51) и чистящую рейку (52), соединенную с проникающей рейкой (51), при этом проникающая рейка (51) вставлена в наружное пространство (43), и чистящая рейка (52) выступает из водонепроницаемого покрытия (40); и

удерживающее основание (60), объединенное с зацепляющим основанием (10), а также покрывающее зацепляющее основание (10) и поддерживающее один конец приводного рычага (2) стеклоочистителя.

2. Конструкция по п. 1, отличающаяся тем, что дополнительно содержит захватное основание (15), содержащее пару сквозных отверстий (150), при этом две стороны несущей планки (21) соответственно вставлены в сквозные отверстия (150).

3. Конструкция по п. 1, отличающаяся тем, что несущая рама (22) содержит множество когтеобразных крюков (221), скомпонованных так, что они соответствуют друг другу.

4. Конструкция по п. 1, отличающаяся тем, что оболочка (41) содержит верхнюю стенку (411), прикрепленную к зацепляющему основанию (10), внутреннюю нижнюю стенку (412), находящуюся напротив верхней стенки (411) и прикрепленную к несущей планке (21), и две боковые стенки (413), соединенные с верхней стенкой (411) и внутренней нижней стенкой (412), и толщина верхней стенки (411) больше, чем толщина любой одной из двух боковых стенок (413).

5. Конструкция по п. 4, отличающаяся тем, что дополнительно содержит фиксатор (80), последовательно проходящий через зацепляющее основание (10), верхнюю стенку (411), упругий элемент (30), несущую планку (21) и внутреннюю нижнюю стенку (412).

6. Конструкция по п. 1, отличающаяся тем, что внутреннее пространство (42) и наружное пространство (43) соответственно имеют U-образную форму при виде в поперечном сечении, и одна сторона наружного пространства (43) представляет собой проем (44).

7. Конструкция по п. 6, отличающаяся тем, что резиновый стеклоочиститель (50) дополнительно содержит связующую секцию (53), присоединенную между проникающей рейкой (51) и чистящей рейкой (52), и связующая секция (53) установлена в проеме (44).

8. Конструкция по п. 1, отличающаяся тем, что дополнительно содержит пару концевых заглушек (70), собранных на двух концах оболочки (41) и герметизирующих внутреннее пространство (42).

9. Конструкция по п. 8, отличающаяся тем, что каждая из концевых заглушек (70) содержит внутреннюю концевую заглушку (71) и наружную концевую заглушку (72), и внутренняя концевая заглушка (71) закреплена на оболочке (41), и наружная концевая заглушка (72) приспособлена для заключения в себе внутренней концевой заглушки (71).
