УСТРОЙСТВО СОЕДИНЕНИЯ ЭЛЕМЕНТОВ НАВЕСНЫХ ФАСАДОВ СО СТАЛЬНОЙ КОНСТРУКЦИЕЙ ЗДАНИЯ Российский патент 2025 года по МПК E04F13/21 E04B2/88

Область техники

Настоящее изобретение относится к области строительных технологий, в частности к устройству соединения элементов навесных фасадов со стальной конструкцией здания.

Предпосылки создания изобретения

В известном уровне техники стальные конструкции и навесные фасады соединены своими торцевыми элементами, элементы стальной конструкции соединены сваркой, и их положение после сварки нельзя отрегулировать. Для крупномасштабных зданий из стальных конструкций, чтобы сократить стоимость сварочных работ на высоте и снизить риск безопасности, соединительные элементы на стороне стальных конструкций будут предварительно сварены в соответствии с проектным положением перед подъемом стальных конструкций и установлены на место вместе со стальными конструкциями. При обработке и монтаже стальных конструкций погрешности обработки или монтажа могут вызвать полное несоответствие предварительно сваренных соединительных элементов стальных конструкций и соединительных элементов навесных фасадов. Стальные конструкции легко поддаются температурному воздействию, так что в районе с большой разницей температур деформированные стальные конструкции не могут быть соединены с навесными фасадами.

Сущность изобретения

Стремясь устранить недостатки известного уровня техники, настоящее изобретение обеспечивает устройство соединения элементов навесных фасадов.

Устройство соединения элементов навесных фасадов, обеспечиваемое данным изобретением, содержит первый соединительный узел, второй соединительный узел и третий соединительный узел. Второй соединительный узел содержит первую соединительную планку и вторую соединительную планку. Первый соединительный узел, первая соединительная планка, вторая соединительная планка и третий соединительный узел последовательно соединены. Угол и/или расстояние между первой соединительной планкой и второй соединительной планкой выполнен с возможностью регулировки. Первый соединительный узел соединен с указанными стальными конструкциями. Третий соединительный узел соединен с навесным фасадом, при этом в состав указанного устройства соединения элементов навесных фасадов со стальной конструкцией здания входят первая ограничительная пластина и вторая ограничительная пластина. В первой ограничительной пластине выполнены второе прямоугольное отверстие, третье прямоугольное отверстие и второе круглое отверстие, а во второй ограничительной пластине выполнены четвертое прямоугольное отверстие и шестое круглое отверстие. Вторая соединительная планка содержит четвертый крепежный элемент и пятый крепежный элемент. Первая соединительная планка снабжена соединительной стойкой, расположенной на ней и проходящей через второе прямоугольное отверстие и шестое круглое отверстие соответственно. Четвертый крепежный элемент проходит через третье прямоугольное отверстие для соединения первой ограничительной пластины и второй соединительной планки, а пятый крепежный элемент проходит через четвертое прямоугольное отверстие и второе круглое отверстие для соединения первой ограничительной пластины и второй ограничительной пластины.

В состав второго соединительного узла входят четыре комплекта регулировочных узлов, и они выполнены с возможностью регулировки угла и/или расстояния между первой соединительной планкой и второй соединительной планкой.

В состав указанного регулировочного узла входят регулировочный винт и несколько регулировочных гаек. В первой соединительной планке выполнено первое монтажное отверстие. Во второй соединительной планке выполнено второе монтажное отверстие. Регулировочный винт проходит через первое монтажное отверстие и второе монтажное отверстие. Минимум две регулировочные гайки расположены по обеим сторонам первой соединительной планки и второй соединительной планки. Регулировочные гайки и регулировочный винт имеют резьбовое соединение. Диаметр регулировочного винта меньше диаметров первого монтажного отверстия и второго монтажного отверстия.

В состав первого соединительного узла входит соединительный элемент, имеющий скользящее соединение с первой соединительной планкой в направлении, перпендикулярном первой соединительной планке.

В состав первого соединительного узла также входит второй крепежный элемент, а соединительный элемент содержит первую монтажную планку, первая соединительная планка содержит вторую монтажную планку. Первая монтажная планка выполнена с возможностью скольжения относительно второй монтажной планки. В первой монтажной планке выполнено первое прямоугольное отверстие, а во второй монтажной планке выполнено первое круглое отверстие. Второй крепежный элемент проходит через первое прямоугольное отверстие и первое круглое отверстие для соединения первой монтажной планки и второй монтажной планки.

Третий соединительный узел содержит соединительный пластинчатый узел и третью соединительную планку. Соединительный пластинчатый узел выполнен с возможностью соединения противоположных торцов смежных навесных фасадов. На торце навесных фасадов, рядом со вторым соединительным узлом, предусмотрен отклоняющий паз. Третья соединительная планка вставлена в отклоняющий паз с торца навесных фасадов рядом со вторым соединительным узлом для соединения с соединительным пластинчатым узлом.

В состав соединительного пластинчатого узла входят четвертая соединительная планка, пятая соединительная планка и третий крепежный элемент. В указанном навесном фасаде предусмотрен ограничительный паз. Четвертая соединительная планка и пятая соединительная планка соответственно расположены в ограничительном пазу. В четвертой соединительной планке, пятой соединительной планке и третьей соединительной планке выполнены соединительные отверстия соответственно. Третий крепежный элемент проходит через соединительные отверстия в четвертой соединительной планке, пятой соединительной планке и третьей соединительной планке для соединения четвертой соединительной планки, пятой соединительной планке и третьей соединительной планки.

Третья соединительная планка содержит первую и вторую секции, расположенные под первым заданным углом, а вторая соединительная планка содержит третью и четвертую секции, расположенные под вторым заданным углом. Первая секция входит в отклоняющий паз для соединения с соединительным пластинчатым узлом, четвертая секция соединяется с первой соединительной планкой, а вторая секция соединяется с третьей секцией.

Указанный третий соединительный узел также содержит первый крепежный элемент. В третьей секции выполнено пятое прямоугольное отверстие. Во второй секции выполнено пятое круглое отверстие. Первый крепежный элемент проходит через пятое прямоугольное отверстие и пятое круглое отверстие для соединения третьей секции и второй секции.

По сравнению с известным уровнем техники устройство соединения элементов навесных фасадов со стальной конструкцией здания обладает следующими полезными эффектами:

Регулируя угол между первой соединительной планкой и второй соединительной планкой, можно уменьшить угол отклонения, вызванный погрешностями обработки или монтажа первого соединительного узла, заранее приваренного к стальной конструкции, таким образом навесной фасад может быть закреплен на стальной конструкции, и за счет регулировки расстояния между первой соединительной планкой и второй соединительной планкой навесные фасады и стальные конструкции, расположенные в разных плоскостях, могут быть соединены для предотвращения невозможности соединения навесных фасадов со стальными конструкциями из-за погрешности монтажа и устранить погрешность монтажа.

Описание прилагаемых графических материалов

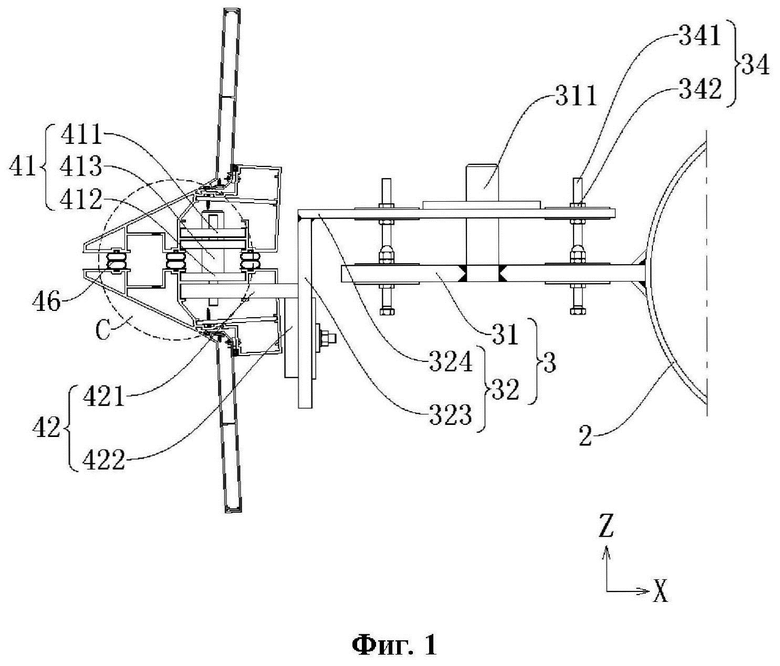

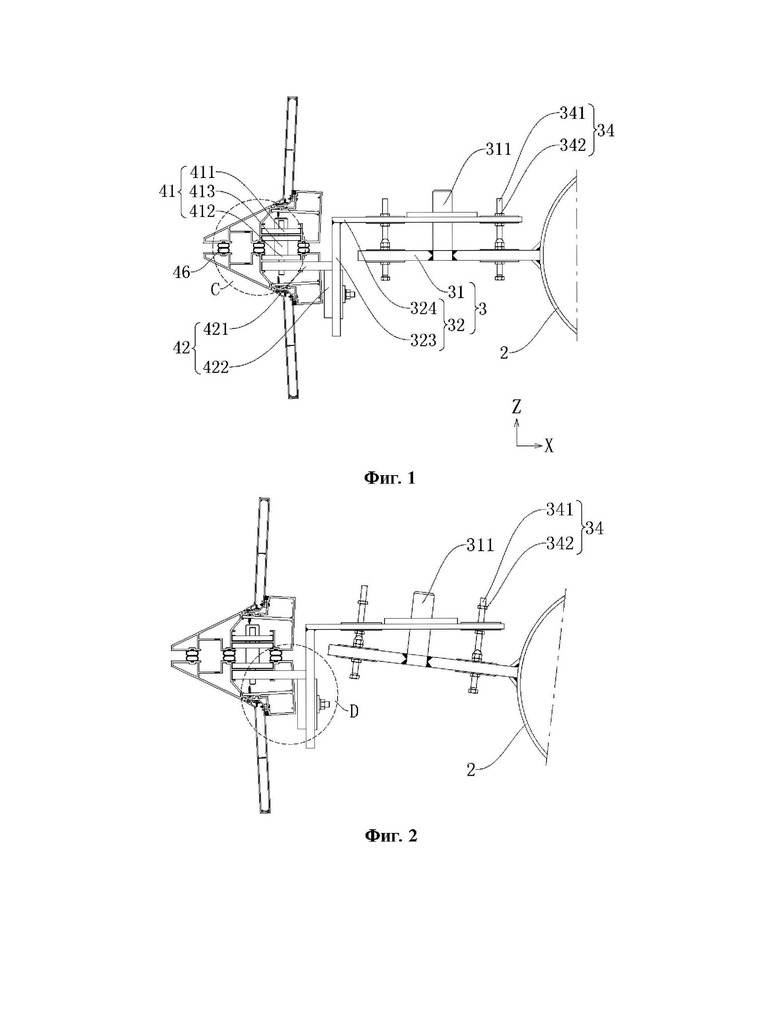

Фиг. 1 Вариант конструктивной схемы реализации устройства соединения элементов навесных фасадов в соответствии с настоящим изобретением;

Фиг. 2 Вариант конструктивной схемы реализации состояния регулировки устройства соединения элементов навесных фасадов в соответствии с настоящим изобретением;

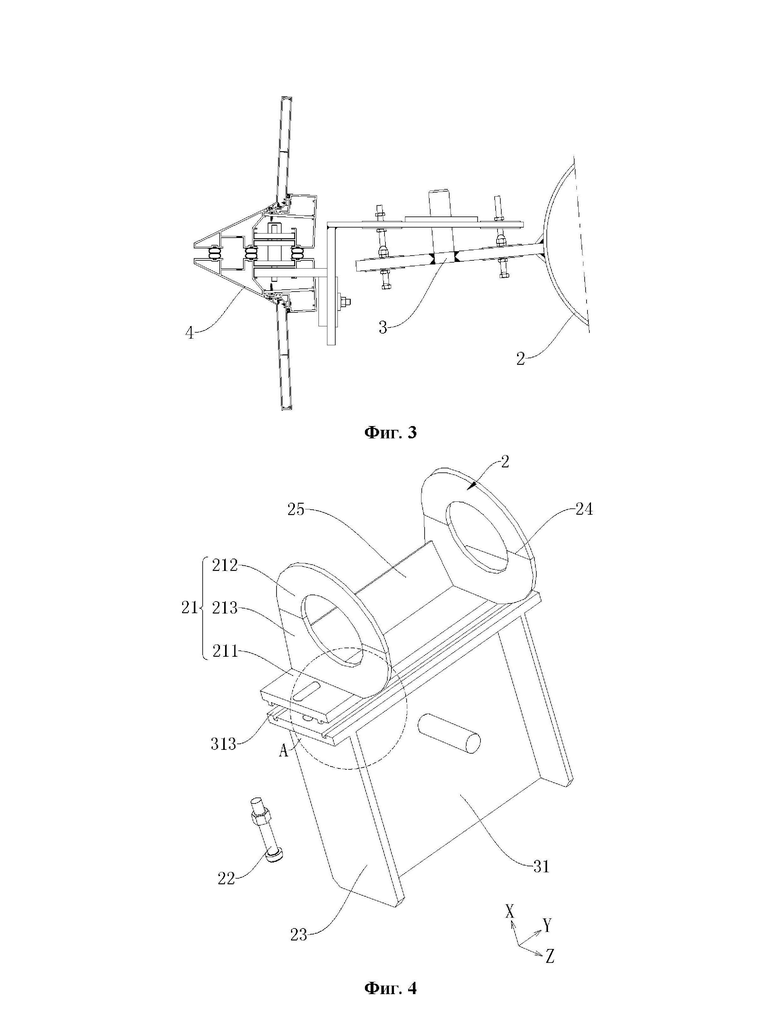

Фиг. 3 Другой вариант конструктивной схемы реализации состояния регулировки устройства соединения элементов навесных фасадов в соответствии с настоящим изобретением;

Фиг. 4 Вариант конструктивной схемы реализации первого соединительного узла устройства соединения элементов навесных фасадов в соответствии с настоящим изобретением;

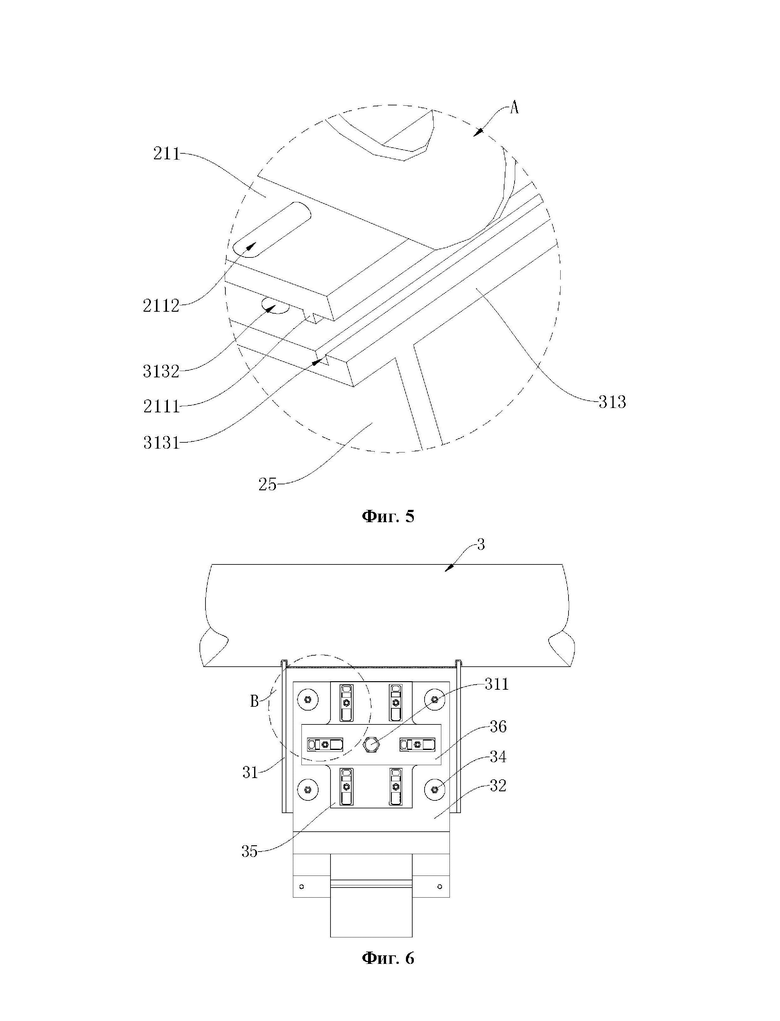

Фиг. 5 Частичная увеличенная схема вида А на рисунке 4 данного изобретения;

Фиг. 6 Вариант конструктивной схемы реализации второго соединительного узла устройства соединения элементов навесных фасадов в соответствии с настоящим изобретением;

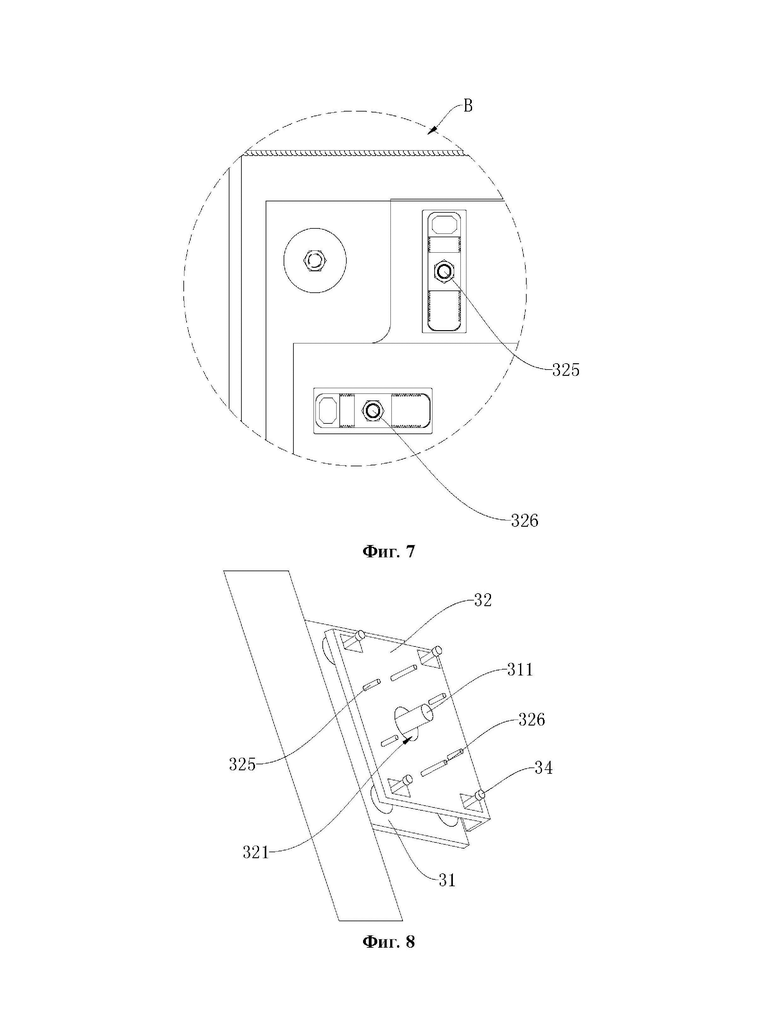

Фиг.7 Частичная увеличенная схема вида В на рисунке 6 данного изобретения;

Фиг. 8 Вариант конструктивной схемы реализации сборки первой и второй соединительных планок устройства соединения элементов навесных фасадов в соответствии с настоящим изобретением;

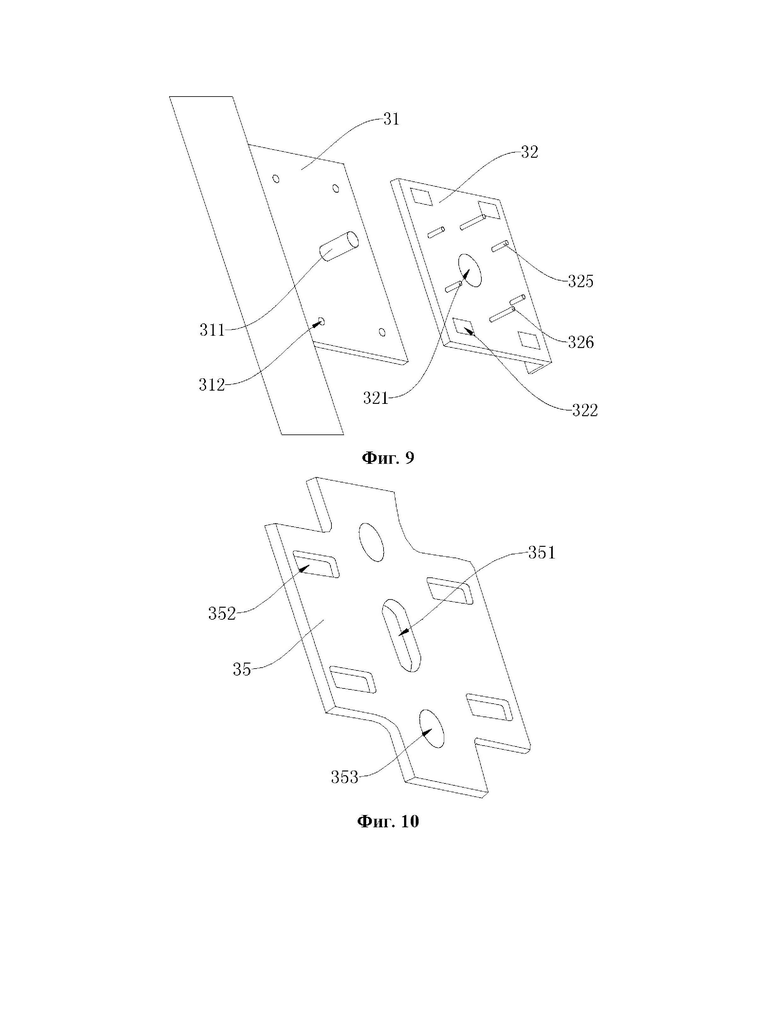

Фиг. 9 Вариант взрыв-схемы конструкции первой и второй соединительных планок устройства соединения элементов навесных фасадов в соответствии с настоящим изобретением;

Фиг. 10 Вариант конструктивной схемы реализации первой ограничительной пластины устройства соединения элементов навесных фасадов в соответствии с настоящим изобретением;

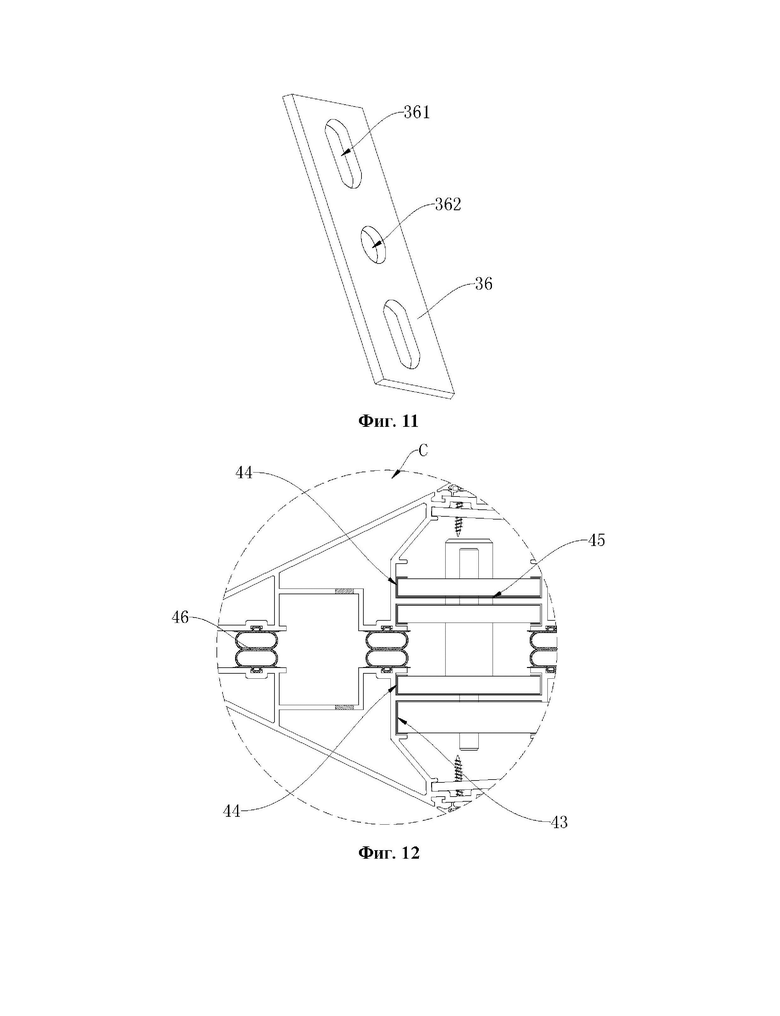

Фиг. 11 Вариант конструктивной схемы реализации второй ограничительной пластины устройства соединения элементов навесных фасадов в соответствии с настоящим изобретением;

Фиг. 12 Частичная увеличенная схема вида С на рисунке 1 данного изобретения;

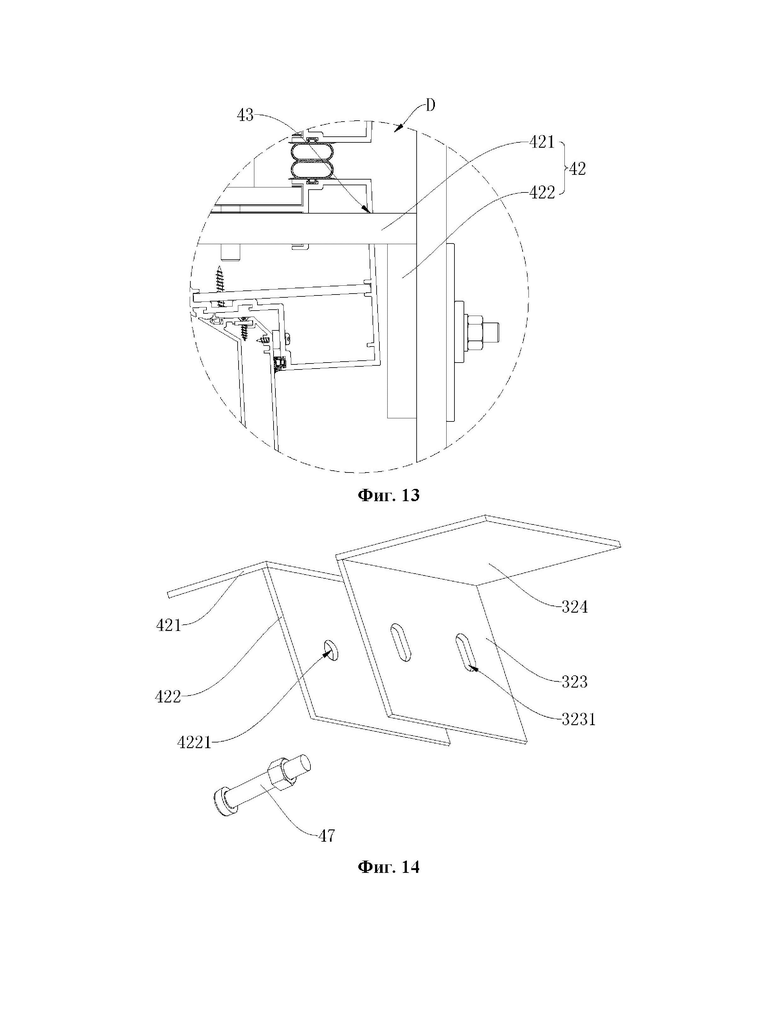

Фиг. 13 Частичная увеличенная схема вида D на рисунке 2 данного изобретения;

Фиг. 14 Вариант взрыв-схемы конструкции второй и третьей соединительных планок устройства соединения элементов навесных фасадов в соответствии с настоящим изобретением;

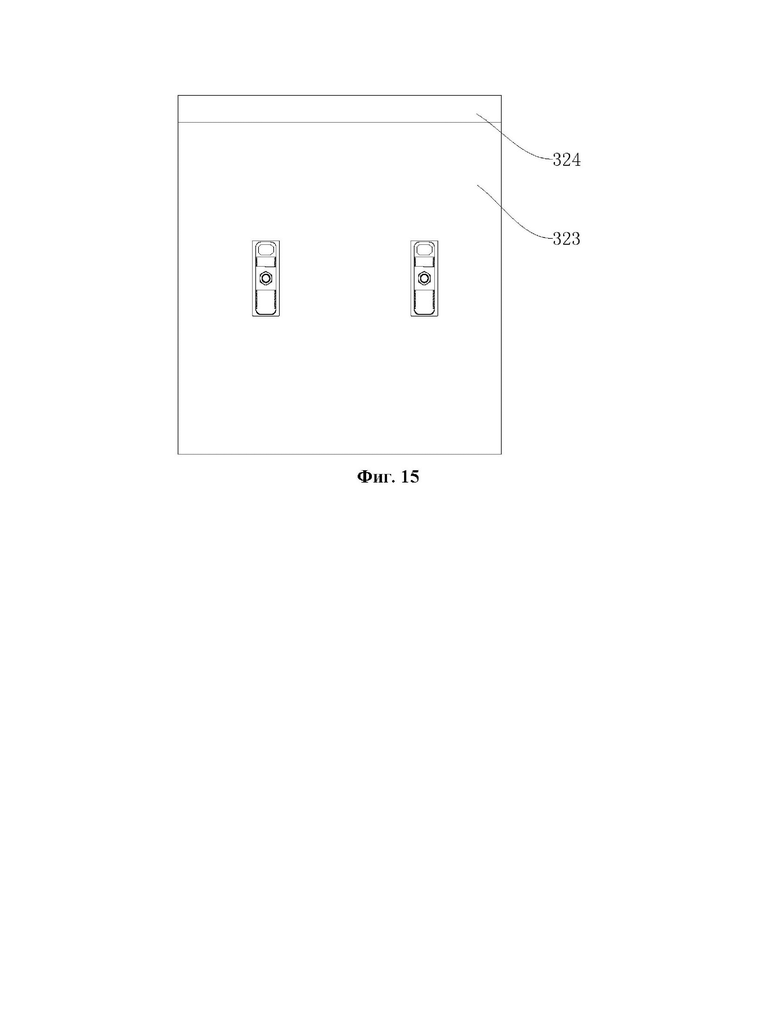

Фиг. 15 Вариант конструктивной схемы реализации третьей соединительной планки устройства соединения элементов навесных фасадов в соответствии с настоящим изобретением;

Описание условных обозначений на прилагаемых рисунках:

2 - Первый соединительный узел; 21 - Соединительный элемент; 211 - Первая монтажная планка; 2111 - Направляющий рельс; 2112 - Первое прямоугольное отверстие; 212 - Первый соединительный кронштейн; 213 - Второй соединительный кронштейн; 22 - Второй крепежный элемент; 23 - Первая усиливающая пластина; 24 - Полностью закрытая конструкция; 25 - Вторая усиливающая пластина; 3 - Второй соединительный узел; 31 - Первая соединительная планка; 311 - Соединительная стойка; 312 - Первое монтажное отверстие; 313 - Вторая установочная планка; 3131 - Направляющий паз; 3132 - Первое круглое отверстие; 32 - Вторая соединительная планка; 321 - Сквозное отверстие; 322 - Второе монтажное отверстие; 323 - Третья секция; 3231 - Пятое прямоугольное отверстие; 324 - Четвертая секция; 325 - Четвертый крепежный элемент; 326 - Пятый крепежный элемент; 34 - Регулировочный узел; 341 - Регулировочный винт; 342 - Регулировочная гайка; 35 - Первая ограничительная пластина; 351 - Второе прямоугольное отверстие; 352 - Третье прямоугольное отверстие; 353 - Второе круглое отверстие; 36 - Вторая ограничительная пластина; 361 - Четвертое прямоугольное отверстие; 362 - Шестое круглое отверстие; 4 - Третий соединительный узел; 41 - Соединительный пластинчатый узел; 411 - Четвертая соединительная планка; 412 - Пятая соединительная планка; 413 - Третий крепежный элемент; 42 - Третья соединительная планка; 421 - Первая секция; 422 - Вторая секция; 4221 - Пятое круглое отверстие; 43 - Отклоняющий паз; 44 - Ограничительный паз; 45 - Соединительное отверстие; 46 - Уплотнение; 47 - Первый крепежный элемент.

Конкретные варианты осуществления

В описании настоящего изобретения следует отметить, что указывающие на направления термины и слова, такие как "вверх", "вниз", "спереди", "сзади", "слева" и "справа", в различных примерах реализации даны только для удобства описания настоящего изобретения, а не указывают или подразумевают, что упомянутое устройство должно иметь определенную ориентацию, быть сконструировано и эксплуатироваться в определенной ориентации, и такие указывающие на направление существительные не являются ограничением настоящего изобретения.

Термины "первый", "второй", "третий", "четвертый", "пятый" и "шестой" используются только для описания цели и не должны пониматься как указывающие или подразумевающие относительную важность или неявно указывающие на количество упомянутых технических характеристик. Следовательно, характеристики, определенные как "первый", "второй", "третий", "четвертый", "пятый" и "шестой", могут включать в себя по меньшей мере один из этих признаков явно или неявно.

В описании настоящего изобретения следует отметить, что, если не указано иное и не даны другие ограничения, термины "монтаж", "соединяться" и "соединение" следует понимать в широком смысле, например, соединение может быть неподвижным, разъемным или поворотным; оно может быть механическим, также может быть прямым или косвенным через посредник. Специалисты в данной области могут понять конкретные значения вышеуказанных терминов в настоящем изобретении в зависимости от конкретных ситуаций. В описании настоящего изобретения, если не указано иное, "несколько" означает два или более.

Для того чтобы сделать вышеуказанные цели, характеристики и преимущества настоящего изобретения более очевидными и простыми для понимания, конкретные варианты реализации настоящего изобретения будут подробно описаны со ссылкой на прилагаемые рисунки.

Как показано на фиг. 1-3 устройство соединения элементов навесных фасадов используется для соединения навесных фасадов со стальными конструкциями. Устройство соединения элементов навесных фасадов содержит первый соединительный узел 2, второй соединительный узел 3 и третий соединительный узел 4, причем второй соединительный узел 3 включает в себя первую соединительную планку 31 и вторую соединительную планку 32. Первый соединительный узел 2, первая соединительная планка 31, вторая соединительная планка 32 и третий соединительный узел 4 соединяются последовательно. Предусмотренный угол и/или расстояние между первой соединительной планкой 31 и второй соединительной планкой 32 может регулироваться. Первый соединительный узел 2 также подходит для соединения со стальной конструкцией, а третий соединительный узел 4 также подходит для соединения с навесным фасадом.

В варианте реализации настоящего изобретения, когда стальная конструкция расположена над навесным фасадом, первая соединительная планка 31 может быть расположена над второй соединительной планкой 32, первая соединительная планка 31 может быть приварена к первому соединительному узлу 2, первый соединительный узел 2 может быть приварен к стальной конструкции, а третий соединительный узел 4 может быть соединен с навесным фасадом сварным или болтовым соединением. Первый соединительный узел 2 собирается после предварительной сварки. Ошибки сварщиков или монтажников могут вызвать неполную стыковку первого соединительного узла 2 на стальной конструкции и навесных фасадов, и между первой соединительной планкой 31 и навесным фасадом может существовать определенный угол. Вторая соединительная планка 32 может быть соединена с первой соединительной планкой 31 болтами. Расстояние между первой соединительной планкой 31 и второй соединительной планкой 32 может регулироваться с помощью гаек и винтов, то есть расстояние между первой соединительной планкой 31 и второй соединительной планкой 32 может изменяться путем затягивания и ослабления гаек, и может быть несколько гаек и винтов. Регулируя несколько гаек и винтов, первая соединительная планка 31 и вторая соединительная планка 32 могут быть установлены во взаимно параллельные положения, так что первая соединительная планка 31 и вторая соединительная планка 32 несут равномерную нагрузку. При этом первая соединительная планка 31 может быть соединена со второй соединительной планкой 32 под углом, и вторая соединительная планка 32 также подходит для соединения с третьим соединительным узлом 4, и третий соединительный узел 4 может фиксировать два навесных фасада одновременно, так что навесные фасады закреплены к стальным конструкциям через устройство соединения элементов навесных фасадов. При необходимой регулировке углов навесных фасадов относительно стальных конструкций, первая соединительная планка 31 и вторая соединительная планка 32 могут быть расположены наклонно путем регулировки нескольких гаек и винтов, и углы между двумя навесными фасадами и стальными конструкциями могут быть отрегулированы одновременно путем регулировки угла между первой соединительной планкой 31 и второй соединительной планкой 32. Стальная конструкция легко поддается температурному воздействию. В районах с большим перепадом температур стальная конструкция деформируется под воздействием температуры. Влияние деформации стальной конструкции может устраниться путем регулировки угла и расстояния между первой соединительной планкой 31 и второй соединительной планкой 32.

В другом варианте реализации настоящего изобретения, когда стальная конструкция расположена под навесным фасадом, первая соединительная планка 31 также может быть расположена под второй соединительной планкой 32. Эффект, получаемый при реализации данного варианта, такой же, как и у вышеупомянутого варианта, и здесь описание не повторяется.

Преимущество такого устройства заключается в том, что в результате регулировки угла между первой соединительной планкой 31 и второй соединительной планкой 32, первый соединительный узел 2 и третий соединительный узел 4, которые не находятся в одной плоскости, могут быть соединены через первую соединительную планку 31 и вторую соединительную планку 32, так что навесной фасад может крепиться к стальной конструкции, путем регулировки относительного положения первой соединительной планки 31 и второй соединительной планки 32 навесной фасад можно лучше закрепить на стальной конструкции с помощью устройства соединения элементов навесных фасадов, чтобы достичь проектного положения. Регулируя угол между первой соединительной планкой 31 и второй соединительной планкой 32, может устраниться угол отклонения первого соединительного узла 2, приваренного к стальной конструкции заранее из-за ошибок обработки или монтажа, так что наряду с креплением навесных фасадов к стальной конструкции, может устраниться неравномерное распределение нагрузки между первой соединительной планкой 31 и второй соединительной планкой 32 для обеспечения безопасности. Регулируя расстояние между первой соединительной планкой 31 и второй соединительной планкой 32, навесной фасад и стальная конструкция, расположенные в разных плоскостях, могут быть соединены, тем самым предотвращается невозможное соединение навесных фасадов со стальной конструкцией из-за погрешности монтажа и устраняется погрешность монтажа. Более того, два навесных фасада фиксируются одновременно третьим соединительным узлом 4, и когда необходимо отрегулировать угол наклона навесных фасадов, угол между двумя первой соединительной планкой 31 и второй соединительной планкой 32 может регулироваться, таким образом одновременно контролируется угол между двумя навесными фасадами и стальными конструкциями.

Как показано на фиг. 6 и 11, устройство соединения элементов навесных фасадов также содержит первую ограничительную пластину 35 и вторую ограничительную пластину 36, в первой ограничительной пластине 35 вскрыто второе прямоугольное отверстие 351, третье прямоугольное отверстие 352 и второе круглое отверстие 353. Во второй ограничительной пластине 36 вскрыто четвертое прямоугольное отверстие 361 и шестое круглое отверстие 362. Вторая соединительная планка 32 также содержит четвертый крепежный элемент 325 и пятый крепежный элемент 326. Первая соединительная планка 31 снабжена соединительной стойкой 311, соединительная стойка 311 проходит через второе прямоугольное отверстие 351 и шестое круглое отверстие 362 соответственно. Четвертый крепежный элемент 325 проходит через третье прямоугольное отверстие 352 для соединения первой ограничительной пластины 35 и второй соединительной планки 32, а пятый крепежный элемент 326 проходит через четвертое прямоугольное отверстие 361 и второе круглое отверстие 353 для соединения первой ограничительной пластины 35 и второй соединительной пластины 36.

Один торец соединительной стойки 311 может быть приварен к первой соединительной планке 31, и во второй соединительной планке 32 вскрыто сквозное отверстие 321, а другой торец соединительной стойки 311 проходит через сквозное отверстие 321. Сквозное отверстие 321 играет направляющую роль для соединительной стойки 311 и позволяет первой соединительной планке 31 перемещать вдоль осевого направления сквозного отверстия 321 через соединительную стойку 311. Во время установки сначала соедините вторую соединительную планку 32 с навесным фасадом, затем установите навесной фасад на первую соединительную планку 31 через вторую соединительную планку 32, закрепите через первую ограничительную пластину 35 и вторую ограничительную пластину 36 после регулировки положения.

Диаметр сквозного отверстия 321 может быть больше диаметра соединительной стойки 311. При регулировке угла между второй соединительной планкой 32 и первой соединительной планкой 31 вторая соединительная планка 32 поворачивается относительно первой соединительной планки 31. При этом диаметр сквозного отверстия 321 больше диаметра соединительной стойки 311, что позволяет от нее отклонить при вращении соединительной стойки 311. Направление длины второй соединительной планки 32 соответствует направлению оси Y на фиг. 4. Во время установки сначала отрегулируйте положения второй соединительной планки 32 и первой соединительной планки 31 в направлении оси X, затем установите первую ограничительную пластину 35 на вторую соединительную планку 32 таким образом, чтобы зафиксировать первую соединительную планку 31 и вторую соединительную планку 32 в направлении оси X после регулировки их положения, тем самым ограничивается свобода соединительной стойки 311 в направлении оси X, в результате чего соединительная стойка 311 не может перемещаться в направлении оси Х.

Третье прямоугольное отверстие 352 предусмотрено вдоль направления оси X, и четвертый крепежный элемент 325 проходит через третье прямоугольное отверстие 352 для закрепления первой ограничительной пластины 35 на второй соединительной планке 32. Существует несколько четвертых крепежных элементов 325, третьи прямоугольные отверстия 352 соответствуют четвертым крепежным элементам 325. Несколько четвертых крепежных элементов 325 и третьи прямоугольные отверстия 352, а также несколько четвертых крепежных элементов 325 и третьи прямоугольные отверстия 352 могут предотвратить вращение первой ограничительной пластины 35 относительно второй соединительной планки 32, вызывающее неточное позиционирование соединительной стойки 311.

Второе круглое отверстие 353 используется для отклонения от пятого крепежного элемента 326. Пятый крепежный элемент 326 установлен на второй соединительной планке 32. Когда вторая соединительная планка 32 отклоняется от первой соединительной планки 31, пятый крепежный элемент 326 второй соединительной планки 32 будет перемещаться вместе со второй соединительной планкой 32, это позволяет отклонить от пятого крепежного элемента 326 через второе круглое отверстие 353. Вторая ограничительная пластина 36 может быть установлена после установки первой ограничительной пластины 35, а четвертое прямоугольное отверстие 361, предусмотренное во второй ограничительной пластине 36, используется для отклонения от пятого крепежного элемента 326. Пятый крепежный элемент 326 используется для ограничения смещения соединительной стойки 311 в направлении оси Y. После регулировки угла между второй соединительной планкой 32 и первой соединительной планкой 31 в направлении оси Y вторая ограничительная пластина 36 крепится пятым крепежным элементом 326 к первой ограничительной пластине 35. Таким образом выполняется крепление соединительной стойки 311.

Как показано на фиг. 10 и фиг. 11, четвертое прямоугольное отверстие 361 и второе прямоугольное отверстие 351 расположены в одном и том же направлении. Пятый крепежный элемент 326 установлен на второй соединительной планке 32. Когда вторая соединительная планка 32 вращается в направлении оси Y, пятый крепежный элемент 326 будет перемещаться вместе с ней. Поскольку направление оси X ограничено первой ограничительной пластиной 35, соединительная стойка 311 может перемещаться или вращаться только в направлении оси Y, потому что пятый крепежный элемент 326 движется в том же направлении, что и соединительная стойка 311. Расположение четвертого прямоугольного отверстия 361 и второго прямоугольного отверстия 351 в одном и том же направлении позволяет отклонить от пятого крепежного элемента 326, и вторая ограничительная пластина 36 может быть установлена на первую ограничительную пластину 35 через пятый крепежный элемент 326 после регулировки положения.

Как показано на фиг. 1-3, второй соединительный узел 3 также включает в себя минимум четыре комплекта регулировочных узлов 34, а регулировочные узлы 34 соответственно используются для регулировки угла и/или расстояния между первой соединительной планкой 31 и второй соединительной планкой 32.

Каждый комплект регулировочных узлов 34 расположен на стороне соединительной стойки 311 близко к навесному фасаду и на стороне близко к стальной конструкции соответственно. Четыре комплекта регулировочных узлов 34 могут иметь четырехугольную конструкцию и быть расположены на первой соединительной планке 31 и второй соединительной планке 32, расстояние между регулировочными винтами 341 и регулировочными гайками 342 в соседних углах четырехугольной конструкции может быть равным. Один комплект регулировочных узлов 34 может включать в себя один регулировочный винт 341 и четыре регулировочные гайки 342. При регулировке расстояния и угла между первой соединительной планкой 31 и второй соединительной планкой 32 соответственно регулируются регулировочные винты 341 и регулировочные гайки 342 на четырех комплектах регулировочных узлов 34. После приведения первой соединительной планки 31 и второй соединительной планки 32 в подходящее положение первая соединительная планка 31 и вторая соединительная планка 32 фиксируются винтами 341 и регулировочными гайками 342.

Как показано на фиг. 1-3, регулировочный узел 34 включает в себя регулировочный винт 341 и несколько регулировочных гаек 342. В первой соединительной планке 31 вскрыто первое монтажное отверстие 312, во второй соединительной планке 32 вскрыто второе монтажное отверстие 322. Регулировочный винт 341 проходит через первое монтажное отверстие 312 и второе монтажное отверстие 322. Две регулировочные гайки 342 расположены с обеих сторон первой соединительной планки 31 и второй соединительной планки 32, и регулировочные гайки 342 и регулировочный винт 341 имеют резьбовое соединение. Диаметр регулировочного винта 341 меньше диаметра первого монтажного отверстия 312 и диаметра второго монтажного отверстия 322, что удобно для вставки регулировочного винта 314. Прокладки расположены по обеим сторонам первого монтажного отверстия 312 и второго монтажного отверстия 322, и площадь прокладок больше, чем площадь первого монтажного отверстия 312 и второго монтажного отверстия 322. Прокладки могут покрывать первое монтажное отверстие 312 и второе монтажное отверстие 322, и каждая прокладка зажимается регулировочной гайкой 342, и в прокладке имеется отверстие, через которое проходит регулировочный винт 314. Когда необходимо отрегулировать расстояние между первой соединительной планкой 31 и второй соединительной планкой 32, уменьшите давление регулировочной гайки 342 на прокладку, измените расстояние между первой соединительной планкой 31 и второй соединительной планкой 32 до приведения их в подходящее положение, затяните регулировочную гайку 342 для фиксации отрегулированного расстояния между первой соединительной планкой 31 и второй соединительной планкой 32.

Две регулировочные гайки 342 могут быть соответственно расположены с обеих сторон первой соединительной планки 31 и второй соединительной планки 32, регулировочный винт 341 соответственно вставлен в первое монтажное отверстие 312 первой соединительной планки 31 и второе монтажное отверстие 322 второй соединительной планки 32, могут иметься несколько вторых монтажных отверстий 322. Несколько вторых монтажных отверстий 322 расположены вокруг сквозных отверстий 321, и несколько регулировочных гаек 342 соответственно вставлены в соответствующие вторые монтажные отверстия 322. При регулировке расстояния между первой соединительной планкой 31 и второй соединительной планкой 32 первая соединительная планка 31 может быть зажата регулировочными гайками 342, расположенными с обеих сторон первой соединительной планки 31, с помощью регулировочного винта 341. После зажима только регулировочные гайки 342, расположенные с обеих сторон второй соединительной планки 32, могут регулироваться по мере необходимости для обеспечения приближения или удаления второй соединительной планки 32 относительно первой соединительной планки 31. Аналогично, вторая соединительная планка 32 может быть зажата регулировочными гайками 342, расположенными с обеих сторон второй соединительной планки 32, с помощью регулировочного винта 341. После зажима только регулировочные гайки 342, расположенные с обеих сторон первой соединительной планки 31, могут регулироваться по мере необходимости для обеспечения приближения или удаления второй соединительной планки 32 относительно первой соединительной планки 31. Регулировочные гайки 342, расположенные с обеих сторон первой соединительной планки 31 и второй соединительной планки 32, также могут регулироваться одновременно для осуществления регулировки расстояния между первой соединительной планкой 31 и второй соединительной планкой 32. Когда расстояние между первой монтажной планкой 31 и второй соединительной планкой 32 регулируется регулировочным винтом 341 и регулировочной гайкой 342, регулировочный винт 341 может быть смещен в осевом направлении относительно первого монтажного отверстия 312 и второго монтажного отверстия 322. При этом превышение диаметров первого монтажного отверстия 312 и второго монтажного отверстия 322 над диаметром регулировочного винта 341 позволяет отклонить от регулировочного винта 341 во время регулировки расстояния между первой монтажной планкой 31 и второй соединительной планкой 32, тем самым предотвращается повреждение внутренних боковых стенок первого монтажного отверстия 312 и второго монтажного отверстия 322 или невозможная регулировка высоты из-за осевого отклонения регулировочного винта 341 относительно первого монтажного отверстия 312 и второго монтажного отверстия 322.

Как показано на фиг. 4 и фиг. 5, первый соединительный узел 2 включает в себя соединительный элемент 21, а соединительный элемент 21 и первая соединительная планка 31 имеет скользящее соединение в направлении, параллельном первой соединительной планке 31.

Соединительный элемент 21 также может включать в себя первую монтажную планку 211 и вторую монтажную планку 313, причем первая монтажная планка 211 соединена с соединительным элементом 21, а вторая монтажная планка 313 соединена с первой соединительной планкой 31, первая монтажная планка 211 снабжена направляющим рельсом 2111, вторая монтажная планка 313 снабжена скользящим пазом 3131, а направляющий рельс 2111 и скользящий паз 3131 имеют скользящее соединение.

Скользящий паз 3131 может иметь Т-образную, I-образную форму и другие конструкции. При обработке и установке стальной конструкции, между стальной конструкцией и навесным фасадом может возникнуть смещение. Обычное устройство соединения элементов навесных фасадов не может соединить смещенный навесной фасад со стальной конструкцией. В данном варианте реализации одна сторона первой монтажной планки 211 может быть приварена к соединительному элементу 21, а другая сторона первой монтажной планки 211 снабжена направляющим рельсом 2111. Один торец второй монтажной планки 313 может быть приварен к первой соединительной планке 31, а другой торец второй монтажной планки 313 может быть снабжен скользящим пазом 3131, и направляющий рельс 2111 размещен в скользящем пазе 3131. За счет первой монтажной планки 211 и второй монтажной планки 313, которые могут скользить относительно друг друга, положение между соединительным элементом 21 и первой соединительной планкой 31 может измениться, благодаря чему навесные фасады и стальные конструкции, расположенные в разных плоскостях, могут быть соединены друг с другом.

Как показано на фиг. 5, сторона первой монтажной планки 211, снабженной направляющим рельсом 2111, прилегает к стороне второй монтажной планки 313, снабженной скользящим пазом 3131.

Когда первая монтажная планка 211 скользит относительно второй монтажной планки 313, сторона первой монтажной планки 211, снабженной направляющим рельсом 2111, прилегает к стороне второй монтажной планки 313, снабженной скользящим пазом 3131, в результате чего первая монтажная планка 211 более плавно скользит относительно второй монтажной планки 313, при этом первая монтажная планка 211 и вторая монтажная планка 313, прилегающие друг к другу, могут находиться в поверхностном контакте для обеспечения поддерживания навесных фасадов при относительном скольжении друг от друга, тем самым предотвращается падение навесных фасадов из-за отсутствия поверхностного контакта и неравномерного распределения нагрузки.

Как показано на фиг. 4 и фиг. 5, первый соединительный узел 2 также содержит второй крепежный элемент 22, соединительный элемент 21 содержит первую монтажную планку 211, первая соединительная планка 31 содержит вторую монтажную планку 313, в первой монтажной планке 211 вскрыто первое прямоугольное отверстие 2112, во второй монтажной планке 313 вскрыто первое круглое отверстие 3132, второй крепежный элемент 22 проходит через первое прямоугольное отверстие 2112 и первое круглое отверстие 3132 для соединения с первой монтажной планкой 211 и второй монтажной планкой 313.

При необходимом соединении навесных фасадов и стальной конструкции, расположенных в разных плоскостях, первую монтажную планку 211 соединяют со второй монтажной планкой 313 путем регулировки позиционного соотношения между первой монтажной планкой 211 и второй монтажной планкой 313. В первой монтажной планке 211 вскрыто первое прямоугольное отверстие 2112, второй крепежный элемент 22 может перемещаться в первом прямоугольном отверстии 2112. Когда первая монтажная планка 211 установлена в подходящее положение, второй крепежный элемент 22 проходит через первое круглое отверстие 3132 и первое прямоугольное отверстие 2112 одновременно, чтобы зафиксировать первую монтажную планку 211 и вторую монтажную планку 313, так что навесной фасад и стальная конструкция, расположенные в разных плоскостях, могут быть соединены друг с другом с помощью устройства соединения элементов навесных фасадов.

Как показано на фиг. 4 и фиг. 5, устройство соединения элементов навесных фасадов также содержит первую усиливающую пластину 23, первая усиливающая пластина 23 соединена с первой соединительной планкой 31 и второй монтажной планкой 313 соответственно.

Первая усиливающая пластина 23 может быть перпендикулярна одной поверхности первой соединительной планки 31 и второй монтажной планки 313 соответственно, и две первые усиливающие пластины 23 и первая соединительная планка 31 образуют двутавровую конструкцию для повышения прочности при кручении первой соединительной планки 31. Первая усиливающая пластина 23 может увеличить прочность первой соединительной планки 31, чтобы избежать обрыва первой соединительной планки 31 из-за того, что первая соединительная планка 31 выдерживает вес навесных фасадов в течение длительного времени. Под действием циклических напряжений или циклической деформации одно или несколько мест первой соединительной планки 31 из металлических материалов могут треснуть или внезапно полностью оборваться после определенного количества циклов, и внезапно оборвавшаяся первая соединительная планка 31 может привести к падению навесных фасадов, риск которого очень большой.

Как показано на фиг. 4 и фиг. 5, соединительный элемент 21 также включает в себя первый соединительный кронштейн 212 и второй соединительный кронштейн 213, которые соединены друг с другом. Первый соединительный кронштейн 212 и второй соединительный кронштейн 213 соединяются, образуя полностью закрытую конструкцию 24. Полностью закрытая конструкция 24 охватывает окружную поверхность круглой трубы стальной конструкции, а второй соединительный кронштейн 213 соединен с первой соединительной планкой 31.

Первый соединительный кронштейн 212 и второй соединительный кронштейн 213 могут иметь полукруглую конструкцию. При установке соединительного элемента 21 первый соединительный кронштейн 212 может сначала зажиматься на стальной конструкции, затем второй соединительный кронштейн 213 может быть сварен вместе с первым соединительным кронштейном 212. Приваренный первый соединительный кронштейн 212 и второй соединительный кронштейн 213 замыкаются, образуя полностью закрытую конструкцию 24. Первый соединительный кронштейн 212 и второй соединительный кронштейн 213 также могут иметь зажимное соединение. Второй соединительный кронштейн 213 может сниматься с первого соединительного кронштейна 212, что удобно для установки.

Как показано на фиг. 4 и фиг. 5, имеются по меньшей мере две полностью закрытые конструкции 24, и все полностью закрытые конструкции 24 расположены вдоль направления длины первой соединительной планки 31.

Направление длины первой соединительной планки 31 является направлением оси Y, и две полностью закрытые конструкции 24 привариваются к окружной поверхности стальной конструкции одновременно, чтобы увеличить прочность и обеспечить устойчивость установленных навесных фасадов. При этом выполняется одновременное крепление двух полностью закрытых конструкций 24, чтобы навесной фасад также мог оставаться устойчивым в районах с сильным ветром и песком, снижая риск падения навесных фасадов и обеспечивая безопасность.

Как показано на фиг. 4 и фиг. 5, устройство соединения элементов навесных фасадов еще содержит вторую усиливающую пластину 25, и вторая усиливающая пластина 25 соответственно соединена с двумя полностью закрытыми конструкциями 24.

Две полностью закрытые конструкции 24 могут быть закреплены на первой монтажной планке 211 через вторую усиливающую пластину 25, и прочность соединения полностью закрытых конструкций 24 со стальной конструкцией может быть увеличена для повышения прочности при кручении полностью закрытых конструкций 24 и предотвращения столкновений соседних навесных фасадов, легко возникающих после деформации полностью закрытых конструкций 24 и приведенных к разрушению и падению навесных фасадов и возникновению опасности.

Как показано на фиг. 4 и фиг. 5, вторая усиливающая пластина 25 расположена наклонно относительно первой монтажной планки 211.

Вторая усиливающая пластина 25 удалена от первой монтажной планки 211, может быть сдвинута влево и вправо в направлении оси X, показанном на фиг. 5, чтобы отклонить от стальной конструкции. Когда круглая труба стальной конструкции установлена в полностью закрытую конструкцию 24, наклонное расположение второй усиливающей пластины 25 позволяет отклонить от круглой трубы стальной конструкции, чтобы предотвратить невозможность установки из-за помех во время установки.

Как показано на фиг. 1 и фиг. 12, третий соединительный узел 4 содержит соединительный пластинчатый узел 41 и третью соединительную планку 42, причем соединительный пластинчатый узел 41 используется для соединения двух противоположных торцов смежных навесных фасадов, а торцевая поверхность навесных фасадов, близкая ко второму соединительному узлу 3, имеет отклоняющий паз 43, и третья соединительная планка 42 входит в отклоняющий паз 43 со стороны навесных фасадов вблизи второго соединительного узла 3 и соединяется с соединительным пластинчатым узлом 41.

При установке навесных фасадов третья соединительная планка 42 может вставляться в отклоняющий паз 43 с одного торца навесных фасадов рядом со вторым соединительным узлом 3, и соединительный пластинчатый узел 41 установлен в навесном фасаде, соединительный пластинчатый узел 41 может фиксировать третью соединительную планку 42, размещающуюся в отклоняющем пазу 43, тем самым фиксируя навесной фасад на третьей соединительной планке 42 через соединительный пластинчатый узел 41. Два смежных навесных фасада могут быть соединены с соединительным пластинчатым узлом 41, и третья соединительная планка 42 размещена в одном навесном фасаде, а другой навесной фасад соединен с помощью соединительного пластинчатого узла 41. Когда положение одного навесного фасада регулируется третьей соединительной планкой 42, другой навесной фасад может перемещаться вместе с навесным фасадом, соединенным с третьей соединительной планкой 42 через соединительный пластинчатый узел 41.

Как показано на фиг. 1 и фиг. 12, соединительный пластинчатый узел 41 включает в себя четвертую соединительную планку 411, пятую соединительную планку 412 и третий крепежный элемент 413. Навесной фасад снабжен ограничительным пазом 44. Четвертая соединительная планка 411 и пятая соединительная планка 412 соответственно ограничены в ограничительном пазу 44. В четвертой соединительной планке 411, пятой соединительной планке 412 и третьей соединительной планке 42 соответственно вскрыты соединительные отверстия 45. Третий крепежный элемент 413 используется для прохождения через соединительные отверстия 45 на четвертой соединительной планке 411, пятой соединительной планке 412 и третьей соединительной планке 42 для соединения четвертой соединительной планки 411, пятой соединительной планки 412 и третьей соединительной планки 42.

Один торец навесных фасадов может открыться. Во время установки один торец третьего крепежного элемента 413 может соединиться с третьей соединительной планкой 42, затем соединительное отверстие 45, вскрытое в пятой соединительной планке 412, совмещается с третьим крепежным элементом 413, так что пятая соединительная планка 412 может перемещаться вдоль осевого направления соединительного отверстия 45 через третий крепежный элемент 413. Установите пятую соединительную планку 412 в ограничительный паз 44 одной из навесных фасадов. После установки пятой соединительной планки 412 установите четвертую соединительную планку 411 в ограничительный паз 44 другой навесной стены вышеуказанным способом и закрепите четвертую соединительную планку 411 и пятую соединительную планку 412 третьим крепежным элементом 413, таким образом закрепляя две навесные стены. Конечно, пятая соединительная планка 412 и четвертая соединительная планка 411 могут быть соответственно установлены в навесных фасадах, затем третий крепежный элемент 413 может проходить через соединительные отверстия 45, вскрытые в четвертой соединительной планке и пятой соединительной планке, чтобы закрепить две навесные стены. Уплотнение 46, которое может представлять собой уплотнительный жгут, установлено между двумя навесными фасадами, и два навесных фасада имеют эластичный уплотнительный контакт через уплотнительный жгут для предотвращения попадания песка и пыли.

Как показано на фиг. 1, фиг. 2 и фиг. 13, третья соединительная планка 42 включает в себя первую секцию 421 и вторую секцию 422, установленные под первым заданным углом, а вторая соединительная планка 32 включает в себя третью секцию 323 и четвертую секцию 324, установленные под вторым заданным углом. Первая секция 421 входит в отклоняющий паз 43 для соединения с соединительным пластинчатым узлом 41, а четвертая секция 324 соединена с первой соединительной планкой 31, вторая секция 422 соединена с третьей секцией 323.

Первая секция 421 и вторая секция 422 могут быть расположены вертикально, первая секция 421 может быть вставлена в ограничительный паз 44, а вторая секция 422 и третья секция 323 могут прилегать друг к другу для увеличения площади контакта и уменьшения местной интенсивности давления. Навесной фасад может поддерживаться второй секцией 422 и третьей секцией 323, прилегающими друг к другу, и четвертая секция 324 и третья секция 323 также могут быть вертикальными. Четвертая секция 324 и первая секция 421 могут быть параллельны друг другу. Регулируя угол четвертой секции 324 относительно первой соединительной планки 31, угол между первой секцией 421 и первой соединительной планкой 31 может быть изменен, и угол между навесным фасадом и стальной конструкцией может быть определен путем регулировки угла четвертой секции 324 относительно первой соединительной планки 31.

Как показано на фиг. 1, фиг. 14 и фиг. 15, третий соединительный узел 4 еще содержит первый крепежный элемент 47, в третьей секции 323 вскрыто пятое прямоугольное отверстие 3231, во второй секции 422 вскрыто пятое круглое отверстие 4221, первый крепежный элемент 47 проходит через пятое прямоугольное отверстие 3231 и пятое круглое отверстие 4221 для соединения третьей секции 323 и второй секции 422.

Пятое прямоугольное отверстие 3231 может быть расположено вдоль направления оси Z. При установке навесных фасадов положение навесных фасадов может регулироваться путем регулировки относительного положения третьей секции 323 и второй секции 422 в направлении оси Z. Первым крепежным элементом 47 может быть болт. После определения положения навесных фасадов первый крепежный элемент 47 проходит через пятое круглое отверстие 4221 и затем проходит через пятое прямоугольное отверстие 3231, тем самым фиксируются третья секция 323 и вторая секция 422. Пятое прямоугольное отверстие 3231 также может быть расположено вдоль направления оси Y. При установке навесных фасадов положение навесных фасадов может регулироваться путем регулировки относительного положения третьей секции 323 и второй секции 422 в направлении оси Y. Первым крепежным элементом 47 может быть болт. После определения положения навесных фасадов первый крепежный элемент 47 проходит через пятое круглое отверстие 4221 и затем проходит через пятое прямоугольное отверстие 3231, тем самым фиксируются третья секция 323 и вторая секция 422.

За счет регулировки относительного положения между второй секцией 422 и третьей секцией 323 может дополнительно устраняться погрешность направления оси Y или направления оси Z. В результате вышеуказанного метода регулировки может устраниться погрешность обработки стальной конструкции или строительства или погрешность монтажа из-за температурной деформации во время строительства, и обеспечивается точность монтажа навесных фасадов.

Несмотря на вышеуказанное публичное раскрытие, область защиты данного раскрытия этим не ограничивается. Специалисты в данной области могут вносить различные изменения и исправления, не отступая от духа и объема настоящего раскрытия, но эти изменения и исправления будут подпадать под сферу охраны данного изобретения.

Настоящее изобретение относится к области строительных технологий, в частности к устройству соединения элементов навесных фасадов. Техническим результатом является повышение точности монтажа. Технический результат достигается тем, что устройство соединения элементов навесных фасадов со стальной конструкцией здания характеризуется тем, что оно содержит первый соединительный узел (2), второй соединительный узел (3) и третий соединительный узел (4), причем второй соединительный узел (3) содержит первую соединительную планку (31) и вторую соединительную планку (32), причем первый соединительный узел (2) и первая соединительная планка (31), а также вторая соединительная планка (32) и третий соединительный узел последовательно соединены, при этом угол и/или расстояние между первой соединительной планкой (31) и второй соединительной планкой (32) выполнены с возможностью регулировки, первый соединительный узел (2) соединен со стальной конструкцией, а третий соединительный узел (4) соединен с навесным фасадом, при этом устройство соединения элементов навесных фасадов со стальной конструкцией здания содержит первую ограничительную пластину (35) и вторую ограничительную пластину (36), причем в первой ограничительной пластине (35) выполнено второе прямоугольное отверстие (351), третье прямоугольное отверстие (352) и второе круглое отверстие (353), во второй ограничительной пластине (36) выполнено четвертое прямоугольное отверстие (361) и шестое круглое отверстие (362), вторая соединительная планка (32) содержит четвертый крепежный элемент (325) и пятый крепежный элемент (326), соединительная стойка (311) расположена на первой соединительной планке (31) и проходит через второе прямоугольное отверстие (351) и шестое круглое отверстие (362) соответственно, четвертый крепежный элемент (325) проходит через третье прямоугольное отверстие (352) для соединения первой ограничительной пластины (35) и второй соединительной планки (32), а пятый крепежный элемент (326) проходит через четвертое прямоугольное отверстие (361) и второе круглое отверстие (353) для соединения первой ограничительной пластины (35) и второй ограничительной пластины (36). 8 з.п. ф-лы, 15 ил.

1. Устройство соединения элементов навесных фасадов со стальной конструкцией здания, характеризующееся тем, что оно содержит первый соединительный узел (2), второй соединительный узел (3) и третий соединительный узел (4), причем второй соединительный узел (3) содержит первую соединительную планку (31) и вторую соединительную планку (32), причем первый соединительный узел (2) и первая соединительная планка (31), а также вторая соединительная планка (32) и третий соединительный узел последовательно соединены, при этом угол и/или расстояние между первой соединительной планкой (31) и второй соединительной планкой (32) выполнены с возможностью регулировки, первый соединительный узел (2) соединен со стальной конструкцией, а третий соединительный узел (4) соединен с навесным фасадом, при этом устройство соединения элементов навесных фасадов со стальной конструкцией здания содержит первую ограничительную пластину (35) и вторую ограничительную пластину (36), причем в первой ограничительной пластине (35) выполнено второе прямоугольное отверстие (351), третье прямоугольное отверстие (352) и второе круглое отверстие (353), во второй ограничительной пластине (36) выполнено четвертое прямоугольное отверстие (361) и шестое круглое отверстие (362), вторая соединительная планка (32) содержит четвертый крепежный элемент (325) и пятый крепежный элемент (326), соединительная стойка (311) расположена на первой соединительной планке (31) и проходит через второе прямоугольное отверстие (351) и шестое круглое отверстие (362) соответственно, четвертый крепежный элемент (325) проходит через третье прямоугольное отверстие (352) для соединения первой ограничительной пластины (35) и второй соединительной планки (32), а пятый крепежный элемент (326) проходит через четвертое прямоугольное отверстие (361) и второе круглое отверстие (353) для соединения первой ограничительной пластины (35) и второй ограничительной пластины (36).

2. Устройство по п. 1, отличающееся тем, что второй соединительный узел (3) также содержит четыре комплекта регулировочных узлов (34), при этом регулировочные узлы (34) выполнены с возможностью регулировки угла и/или расстояния между первой соединительной планкой (31) и второй соединительной планкой (32).

3. Устройство по п. 2, отличающееся тем, что регулировочный узел (34) содержит регулировочный винт (341) и несколько регулировочных гаек (342), в первой соединительной планке (31) выполнено первое монтажное отверстие (312), во второй соединительной планке (32) выполнено второе монтажное отверстие (322), регулировочный винт (341) проходит через первое монтажное отверстие (312) и второе монтажное отверстие (322), при этом по обеим сторонам от первой соединительной планки (31) и второй соединительной планки (32) предусмотрены две регулировочные гайки (342), регулировочная гайка (342) и регулировочный винт (341) имеют резьбовое соединение, диаметр регулировочного винта (341) меньше диаметра первого монтажного отверстия (312) и второго монтажного отверстия (322).

4. Устройство п. 1, отличающееся тем, что первый соединительный узел (2) содержит соединительный элемент (21), имеющий скользящее соединение с первой соединительной планкой (31) в направлении, перпендикулярном первой соединительной планке (31).

5. Устройство по п. 4, отличающееся тем, что первый соединительный узел (2) также содержит второй крепежный элемент (22), соединительный элемент (21) содержит первую монтажную планку (211), а первая соединительная планка (31) содержит вторую монтажную планку (313), первая монтажная планка (211) выполнена с возможностью скольжения относительно второй монтажной планки (313), в первой монтажной планке (211) выполнено первое прямоугольное отверстие (2112), во второй монтажной планке (313) выполнено первое круглое отверстие (3132), второй крепежный элемент (22) проходит через первое прямоугольное отверстие (2112) и первое круглое отверстие (3132) для соединения первой монтажной планки (211) и второй монтажной планки (313).

6. Устройство по п. 1, отличающееся тем, что третий соединительный узел (4) содержит соединительный пластинчатый узел (41) и третью соединительную планку (42), соединительный пластинчатый узел (41) выполнен с возможностью соединения противоположных торцов смежных навесных фасадов, на торце навесных фасадов рядом со вторым соединительным узлом (3) предусмотрен отклоняющий паз (43), третья соединительная планка (42) вставлена в отклоняющий паз (43) с торца навесных фасадов рядом со вторым соединительным узлом (3) для соединения с соединительным пластинчатым узлом (41).

7. Устройство по п. 6, отличающееся тем, что соединительный пластинчатый узел (41) содержит четвертую соединительную планку (411), пятую соединительную планку (412) и третий крепежный элемент (413), в навесном фасаде предусмотрен ограничительный паз (44), четвертая соединительная планка (411) и пятая соединительная планка (412) соответственно расположены в ограничительном пазу (44), в четвертой соединительной планке (411), пятой соединительной планке (412) и третьей соединительной планке (42) соответственно выполнены соединительные отверстия (45), третий крепежный элемент (413) проходит через соединительные отверстия (45) в четвертой соединительной планке (411), пятой соединительной планке (412) и третьей соединительной планке (42), тем самым осуществляется соединение четвертой соединительной планки (411), пятой соединительной планки (412) и третьей соединительной планки (42).

8. Устройство по п. 6, отличающееся тем, что третья соединительная планка (42) содержит первую секцию (421) и вторую секцию (422), расположенные под первым заданным углом, а вторая соединительная планка (32) содержит третью секцию (323) и четвертую секцию (324), расположенные под вторым заданным углом, причем первая секция (421) входит в отклоняющий паз (43) для соединения с соединительным пластинчатым узлом (41), а четвертая секция (324) соединяется с первой соединительной планкой (31), вторая секция (422) соединяется с третьей секцией (323).

9. Устройство по п. 8, отличающееся тем, что третий соединительный узел (4) также содержит первый крепежный элемент (47), в третьей секции (323) выполнено пятое прямоугольное отверстие (3231), во второй секции (422) выполнено пятое круглое отверстие (4221), первый крепежный элемент (47) проходит через пятое прямоугольное отверстие (3231) и пятое круглое отверстие (4221) для соединения третьей секции (323) и второй секции (422).
