УСТРОЙСТВО УПРАВЛЕНИЯ ПОДАЧЕЙ ПРОЯВИТЕЛЯ, УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ИЗОБРАЖЕНИЙ И СПОСОБ УПРАВЛЕНИЯ ПОДАЧЕЙ ПРОЯВИТЕЛЯ Российский патент 2025 года по МПК B41M1/42

Перекрестная ссылка на родственные заявки

[0001] Настоящая заявка испрашивает приоритет заявки на патент КНР № 202311469477.X, поданной 6 ноября 2023 г., и приоритет заявки на патент КНР № 202311793547.7, поданной 25 декабря 2023 г., содержание которых целиком включено в данный документ посредством ссылки.

ОБЛАСТЬ ТЕХНИКИ

[0002] Настоящее изобретение в целом относится к области технологий формирования изображений и, более конкретно, относится к устройству управления подачей проявителя, адаптеру, устройству для формирования изображений и способу управления подачей проявителя.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

[0003] С развитием технологии печати и формирования изображений широкое применение получили такие устройства для формирования изображений, как принтеры, копировальные устройства, факсимильные устройства, текстовые редакторы и т.п. Устройство для формирования изображений обычно содержит вмещающее проявитель устройство (такое как картридж с чернилами, картридж с порошком, картридж с проявителем, картридж с тонером и т.п.) и компонент получения изображений. Вмещающее проявитель устройство может подавать проявитель (например, чернила, тонер и т.п.) во вмещающем проявитель устройстве на компонент получения изображений. Компонент получения изображений содержит фоточувствительный барабан, заряжающий компонент и проявляющий компонент. Заряжающий компонент может сообщать поверхности фоточувствительного барабана равномерный заряд, так что равномерно заряженная поверхность фоточувствительного барабана несет электростатическое скрытое изображение, и электростатическое скрытое изображение проявляется проявляющим компонентом и проявителем с образованием изображения.

[0004] Канал для переноса проявителя предусмотрен между вмещающим проявитель устройством и компонентом получения изображений, и компонент для переноса проявителя предусмотрен в канале для переноса проявителя. При расходовании проявителя в компоненте получения изображений вмещающее проявитель устройство может подавать проявитель внутри себя в канал для переноса проявителя, и затем компонент для переноса проявителя переносит проявитель в канале для переноса проявителя на компонент получения изображений, восполняя проявитель для компонента получения изображений для обеспечения нормальной работы компонента получения изображений.

[0005] Однако при реальном применении, из-за отсутствия точного управления подачей проявителя, количество проявителя, подаваемого на компонент получения изображений, непостоянно, и проявитель неравномерно и нестабильно распределяется в компоненте получения изображений, что, в свою очередь, приводит к дефектам, таким как белые пятна или цветные пятна в изображении, и даже приводит к появлению полимеров в проявителе компонента получения изображений.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0006] В одном аспекте настоящей заявки предложено устройство управления подачей проявителя. Устройство содержит: компонент получения изображений; канал для переноса проявителя для соединения вмещающего проявитель устройства и компонента получения изображений; компонент для переноса проявителя, по меньшей мере частично расположенный в канале для переноса проявителя и используемый для переноса проявителя в канале для переноса проявителя, подаваемого от вмещающего проявитель устройства на компонент получения изображений; блок обратной связи для информации об оставшемся количестве, используемый для отправки информации об оставшемся количестве проявителя в компоненте получения изображений на устройство для формирования изображений, при этом информация об оставшемся количестве проявителя используется для определения потребности в подаче проявителя на компонент получения изображений; и блок обнаружения состояния, используемый для обнаружения рабочего состояния компонента для переноса проявителя. При получении устройством для формирования изображений информации о рабочем состоянии информация об оставшемся количестве проявителя и информация о рабочем состоянии используются для определения потребности в управлении вмещающим проявитель устройством для подачи проявителя в канал для переноса проявителя.

[0007] В другом аспекте настоящей заявки предложен адаптер для устройства управления подачей проявителя. Адаптер содержит крепежную поверхность и отражающую поверхность. Адаптер закреплен на устройстве управления подачей проявителя с возможностью отсоединения. Устройство управления подачей проявителя содержит: компонент получения изображений; канал для переноса проявителя; компонент для переноса проявителя; блок обратной связи для информации об оставшемся количестве, используемый для отправки информации об оставшемся количестве проявителя в компоненте получения изображений на устройство для формирования изображений; и блок обнаружения состояния, используемый для обнаружения рабочего состояния компонента для переноса проявителя. Информация об оставшемся количестве проявителя используется для определения потребности в подаче проявителя на компонент получения изображений. Когда адаптер закреплен на устройстве управления подачей проявителя с возможностью отсоединения, крепежная поверхность закреплена на компоненте для переноса проявителя, компонент для переноса проявителя по меньшей мере частично размещен в канале для переноса проявителя, и канал для переноса проявителя используется для соединения вмещающего проявитель устройства и компонента получения изображений. Отражающая поверхность используется для обнаружения рабочего состояния компонента для переноса проявителя. Когда устройство для формирования изображений получает информацию о рабочем состоянии, информация о рабочем состоянии и информация об оставшемся количестве проявителя в компоненте получения изображений используются для определения потребности в управлении вмещающим проявитель устройством для подачи проявителя в канал для переноса проявителя.

[0008] Еще один аспект настоящего изобретения предусматривает устройство для формирования изображений. Устройство для формирования изображений содержит основной корпус и блок управления подачей проявителя. Основной корпус содержит каркас и вмещающую камеру. Вмещающая камера используется для размещения вмещающего проявитель устройства и устройства управления подачей проявителя. Устройство управления подачей проявителя содержит: компонент получения изображений; канал для переноса проявителя для соединения вмещающего проявитель устройства и компонента получения изображений; компонент для переноса проявителя, по меньшей мере частично расположенный в канале для переноса проявителя и используемый для переноса проявителя в канале для переноса проявителя, подаваемого от вмещающего проявитель устройства на компонент получения изображений; блок обратной связи для информации об оставшемся количестве, используемый для отправки информации об оставшемся количестве проявителя в компоненте получения изображений на устройство для формирования изображений, при этом информация об оставшемся количестве проявителя используется для определения потребности в подаче проявителя на компонент получения изображений; и блок обнаружения состояния, используемый для обнаружения рабочего состояния компонента для переноса проявителя. При получении устройством для формирования изображений информации о рабочем состоянии информация об оставшемся количестве проявителя и информация о рабочем состоянии используются для определения потребности в управлении вмещающим проявитель устройством для подачи проявителя в канал для переноса проявителя. Блок управления подачей проявителя используется для управления вмещающим проявитель устройством для подачи проявителя в канал для переноса проявителя, исходя из информации об оставшемся количестве проявителя в компоненте получения изображений и информации о рабочем состоянии компонента для переноса проявителя устройства управления подачей проявителя.

[0009] В еще одном аспекте настоящей заявки раскрыт способ управления подачей проявителя, применяемый к устройству для формирования изображений, снабженному вмещающим проявитель устройством и устройством управления подачей проявителя. Способ включает: управление первым приводным блоком для приведения во вращение компонента получения изображений; получение информации об оставшемся количестве проявителя в компоненте получения изображений, отправленной устройством управления подачей проявителя; определение, нуждается ли компонент получения изображений в подаче проявителя, исходя из информации об оставшемся количестве проявителя в компоненте получения изображений; получение информации о рабочем состоянии компонента для переноса проявителя; определение того, отвечает ли рабочее состояние компонента для переноса проявителя требованиям, исходя из информации о рабочем состоянии компонента для переноса проявителя; и при определении того, что компонент получения изображений нуждается в подаче проявителя, и рабочее состояние компонента для переноса проявителя отвечает требованиям, управление вмещающим проявитель устройством для подачи проявителя в канал для переноса проявителя устройства управления подачей проявителя, и управление компонентом для переноса проявителя устройства управления подачей проявителя с приведением в действие для переноса проявителя в канале для переноса проявителя к компоненту получения изображений.

[0010] В другом аспекте настоящей заявки предложено устройство управления подачей проявителя. Устройство содержит: компонент получения изображений; канал для переноса проявителя для соединения вмещающего проявитель устройства и компонента получения изображений; компонент для переноса проявителя, по меньшей мере частично расположенный в канале для переноса проявителя и используемый для переноса проявителя в канале для переноса проявителя, подаваемого от вмещающего проявитель устройства на компонент получения изображений; блок обратной связи для информации об оставшемся количестве, используемый для отправки информации об оставшемся количестве проявителя в компоненте получения изображений на устройство для формирования изображений, при этом информация об оставшемся количестве проявителя используется для определения потребности в подаче проявителя на компонент получения изображений; и область установки блока обнаружения состояния, используемая для установки блока обнаружения состояния. Блок обнаружения состояния используется для обнаружения рабочего состояния компонента для переноса проявителя, и когда устройство для формирования изображений получает информацию о рабочем состоянии, информация об оставшемся количестве проявителя и информация о рабочем состоянии используются для определения потребности в управлении вмещающим проявитель устройством для подачи проявителя в канал для переноса проявителя.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

[0011] Нижеследующие графические материалы являются лишь иллюстративными примерами согласно различным раскрытым вариантам осуществления, и не предназначены для ограничения объема защиты настоящего изобретения.

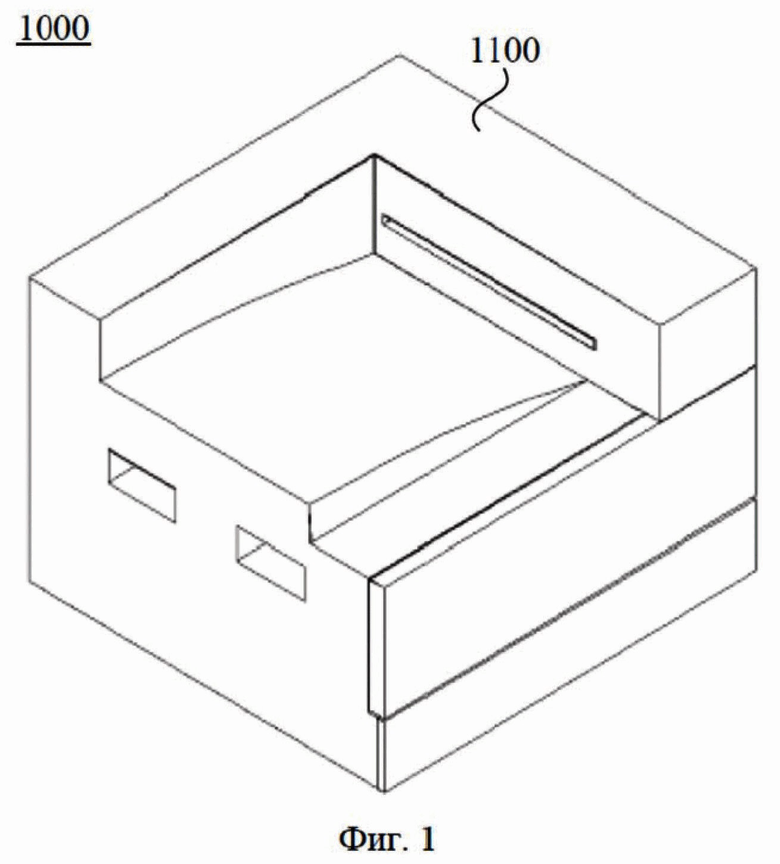

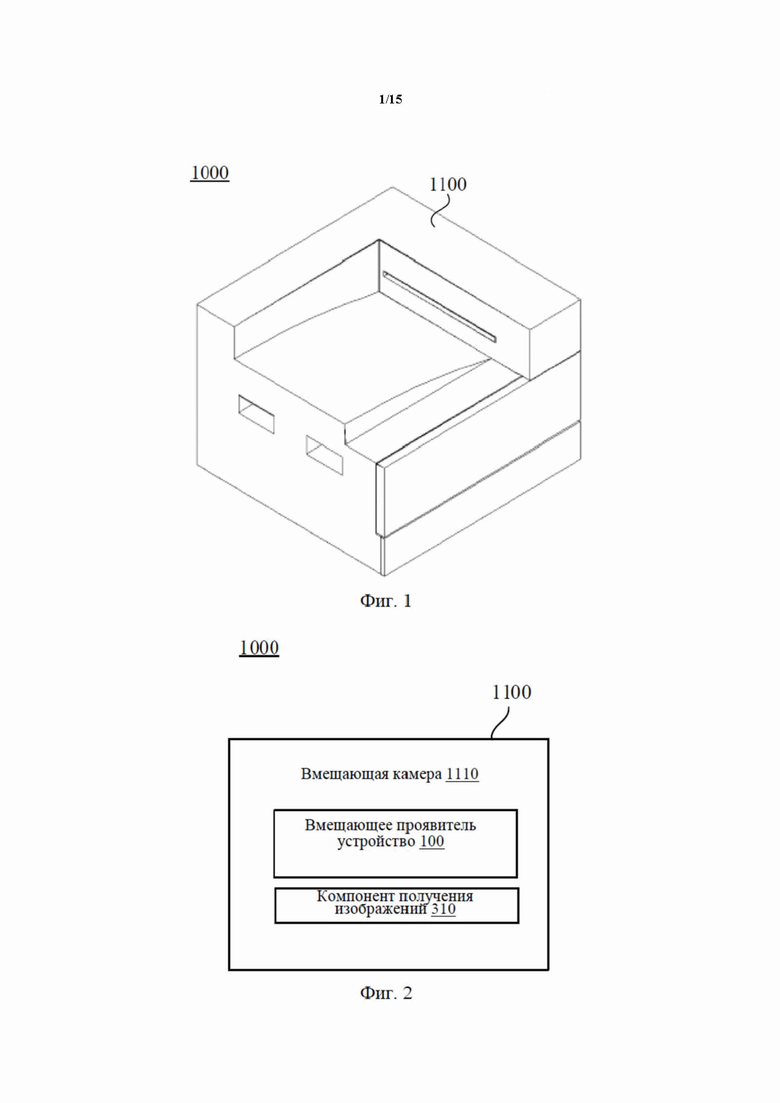

[0012] На фиг. 1 изображена трехмерная структура иллюстративного устройства для формирования изображений согласно различным раскрытым вариантам осуществления настоящего изобретения.

[0013] На фиг. 2 изображена структура иллюстративного устройства для формирования изображений согласно различным раскрытым вариантам осуществления настоящего изобретения.

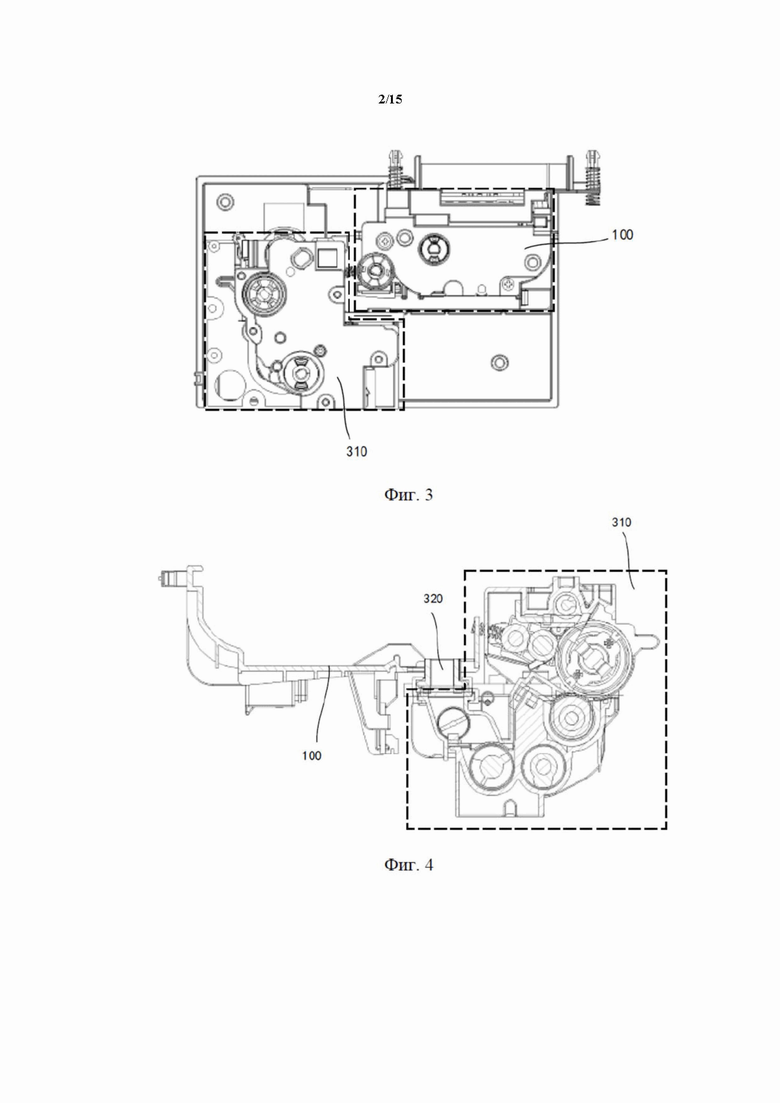

[0014] На фиг. 3 изображено отношение взаимодействия вмещающего проявитель устройства и компонента получения изображений согласно различным раскрытым вариантам осуществления настоящего изобретения.

[0015] На фиг. 4 изображена локальная структура вмещающего проявитель устройства и компонента получения изображений согласно различным раскрытым вариантам осуществления настоящего изобретения.

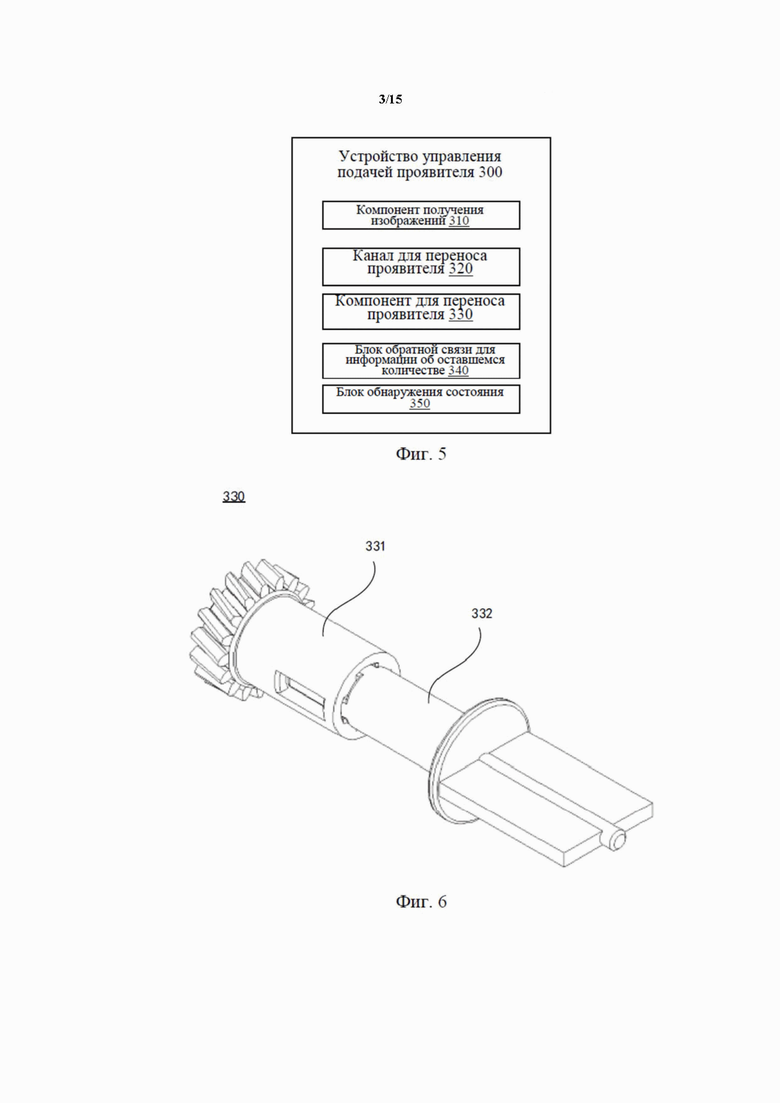

[0016] На фиг. 5 изображена структура иллюстративного устройства управления подачей проявителя согласно различным раскрытым вариантам осуществления настоящего изобретения.

[0017] На фиг. 6 изображена трехмерная структура компонента для переноса проявителя согласно различным раскрытым вариантам осуществления настоящего изобретения.

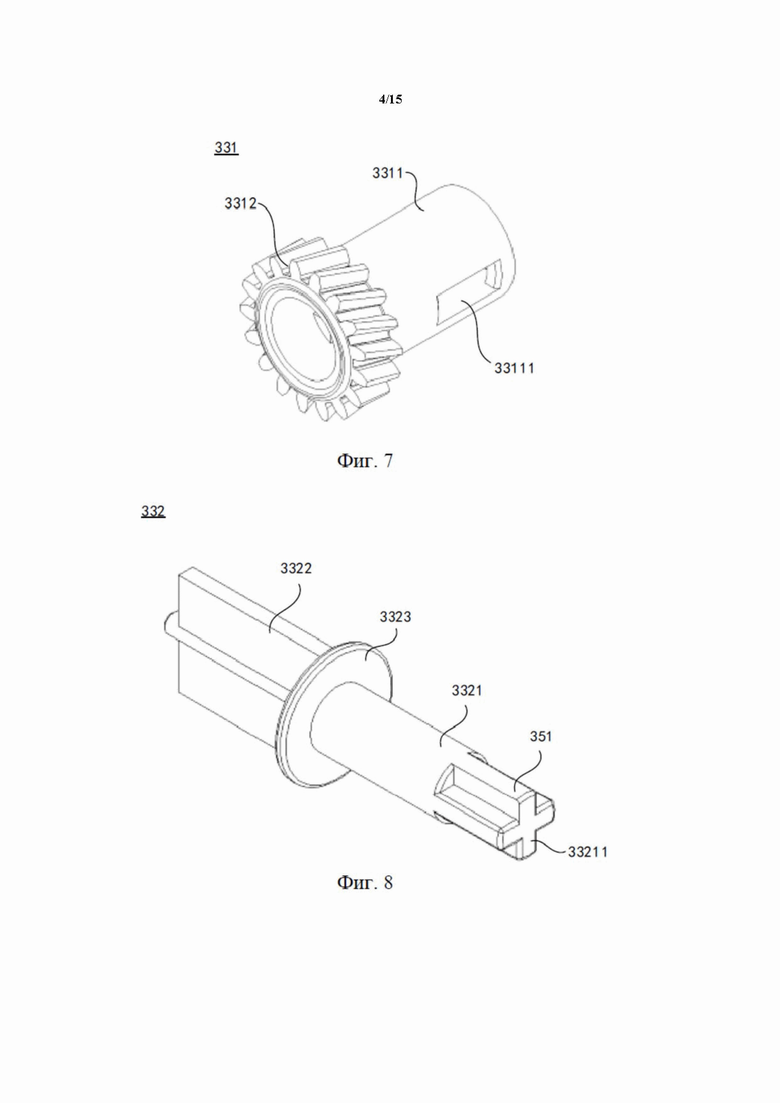

[0018] На фиг. 7 изображена трехмерная структура приводной детали согласно различным раскрытым вариантам осуществления настоящего изобретения.

[0019] На фиг. 8 изображена трехмерная структура перекидной детали согласно различным раскрытым вариантам осуществления настоящего изобретения.

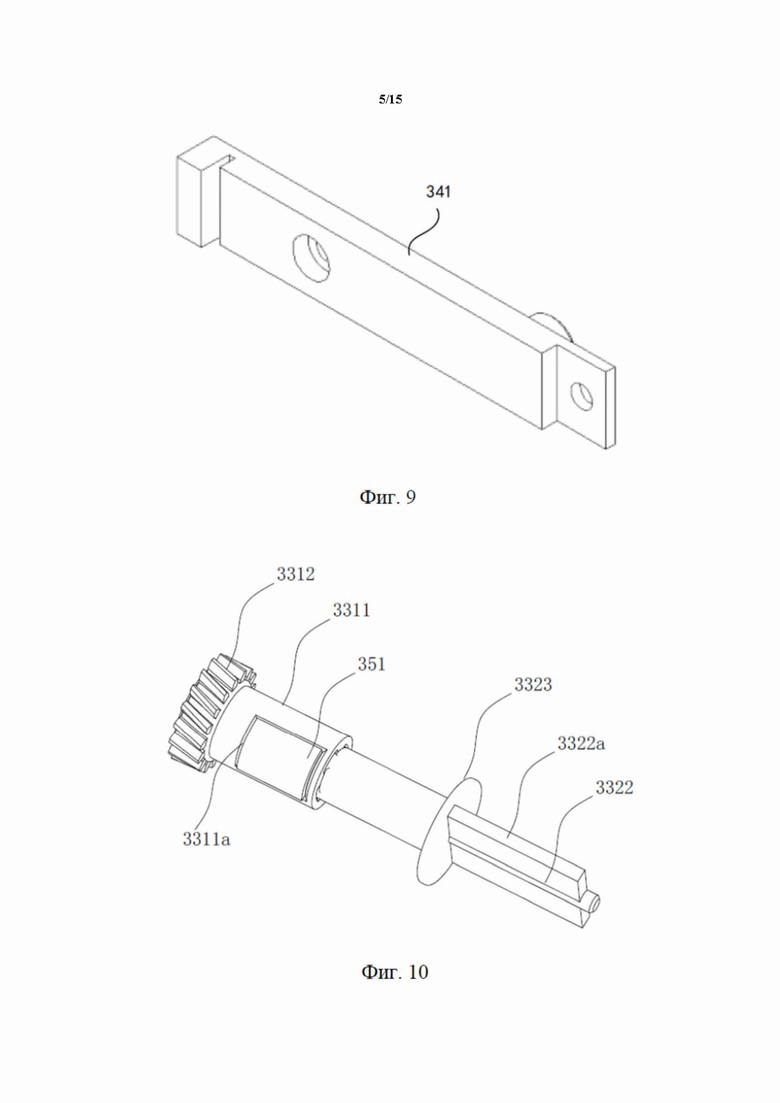

[0020] На фиг. 9 изображена трехмерная структура датчика соотношения проявителя и носителя согласно различным раскрытым вариантам осуществления настоящего изобретения.

[0021] На фиг. 10 изображена трехмерная структура еще одного компонента для переноса проявителя согласно различным раскрытым вариантам осуществления настоящего изобретения.

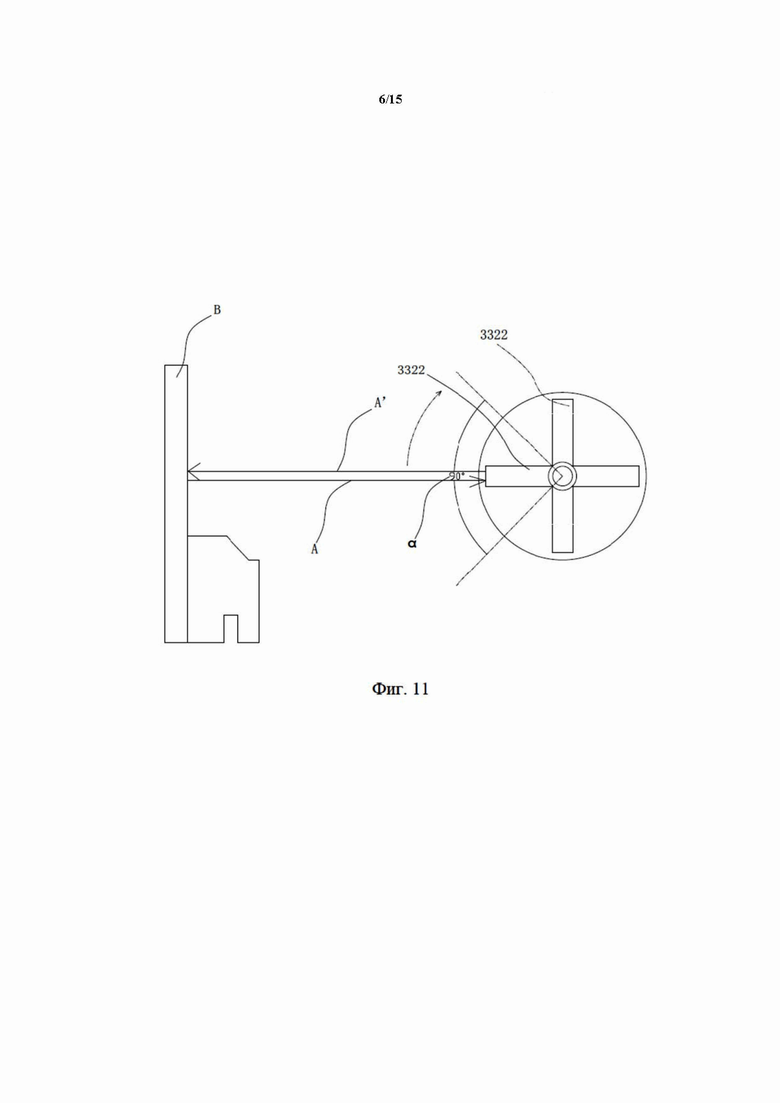

[0022] На фиг. 11 изображена принципиальная схема обнаружения рабочего состояния согласно различным раскрытым вариантам осуществления настоящего изобретения.

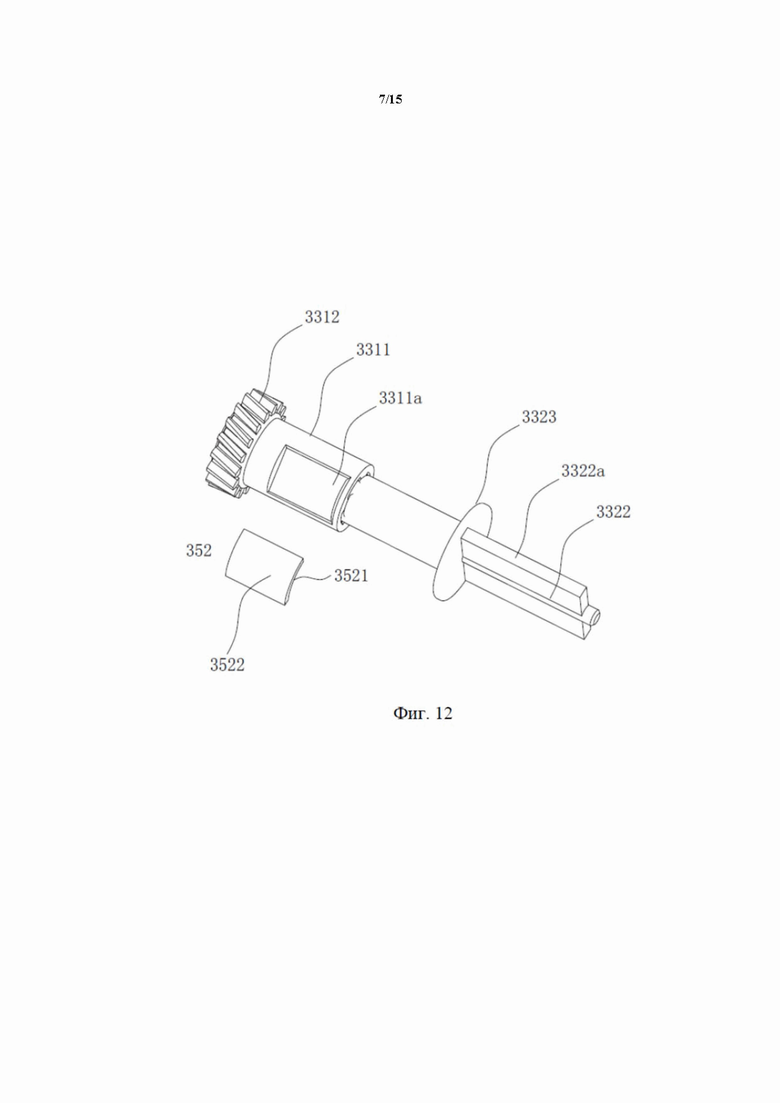

[0023] На фиг. 12 изображена структура установки адаптера согласно различным раскрытым вариантам осуществления настоящего изобретения.

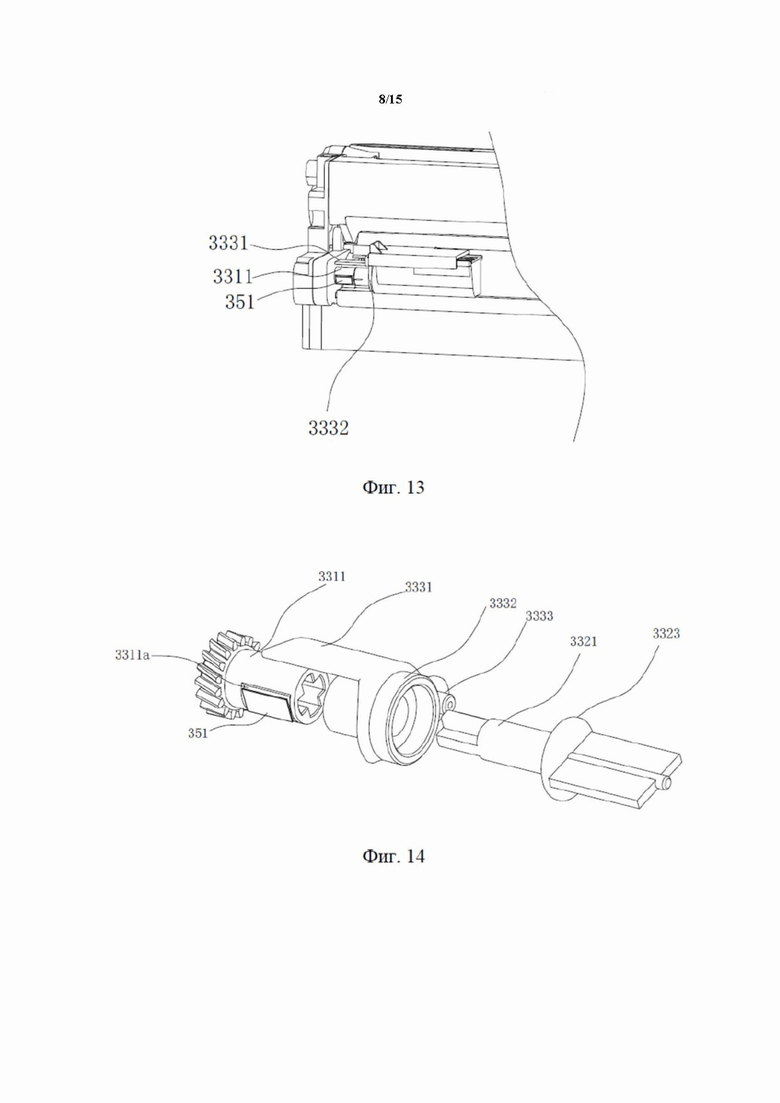

[0024] На фиг. 13 изображена структура компонента для переноса проявителя и блока защиты согласно различным раскрытым вариантам осуществления настоящего изобретения.

[0025] На фиг. 14 изображено отношение взаимодействия компонента для переноса проявителя и блока защиты согласно различным раскрытым вариантам осуществления настоящего изобретения.

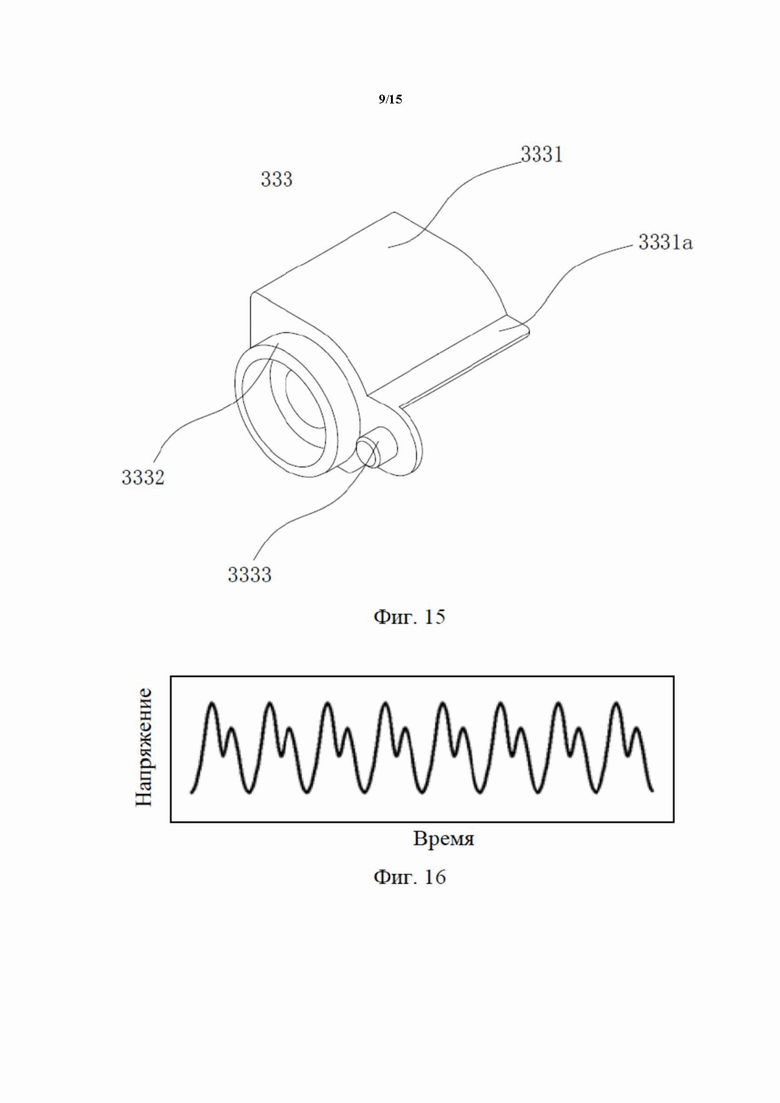

[0026] На фиг. 15 изображена структура блока защиты согласно различным раскрытым вариантам осуществления настоящего изобретения.

[0027] На фиг. 16 представлено изображение формы волны сигнала обнаружения информации об оставшемся количестве согласно различным раскрытым вариантам осуществления настоящего изобретения.

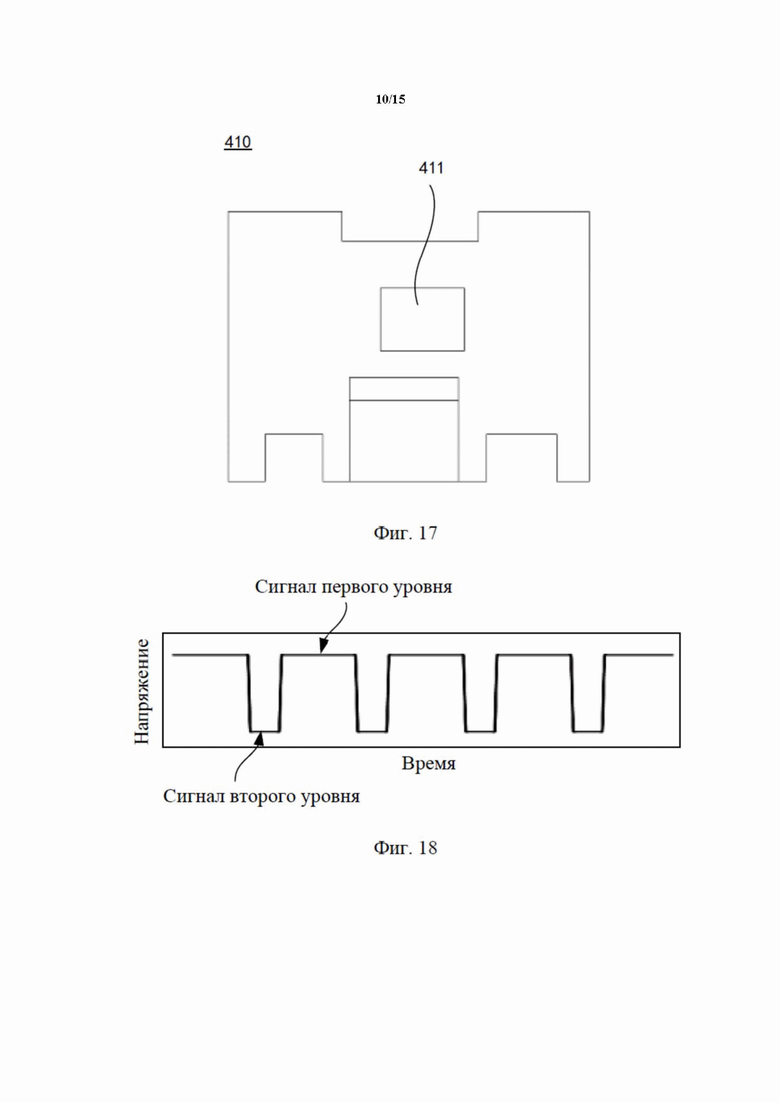

[0028] На фиг. 17 изображена структура фотоэлектрического датчика согласно различным раскрытым вариантам осуществления настоящего изобретения.

[0029] На фиг. 18 представлено изображение формы волны сигнала обнаружения рабочего состояния согласно различным раскрытым вариантам осуществления настоящего изобретения.

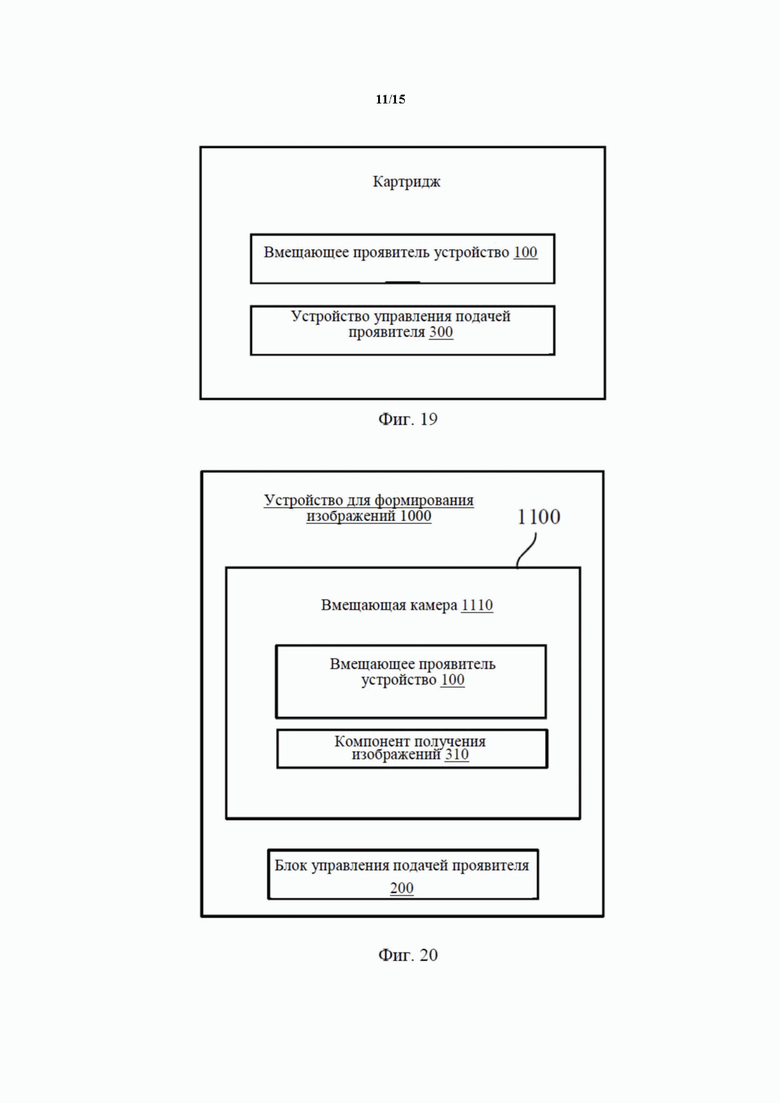

[0030] На фиг. 19 изображена структура картриджа согласно различным раскрытым вариантам осуществления настоящего изобретения.

[0031] На фиг. 20 изображена структура устройства для формирования изображений согласно различным раскрытым вариантам осуществления настоящего изобретения.

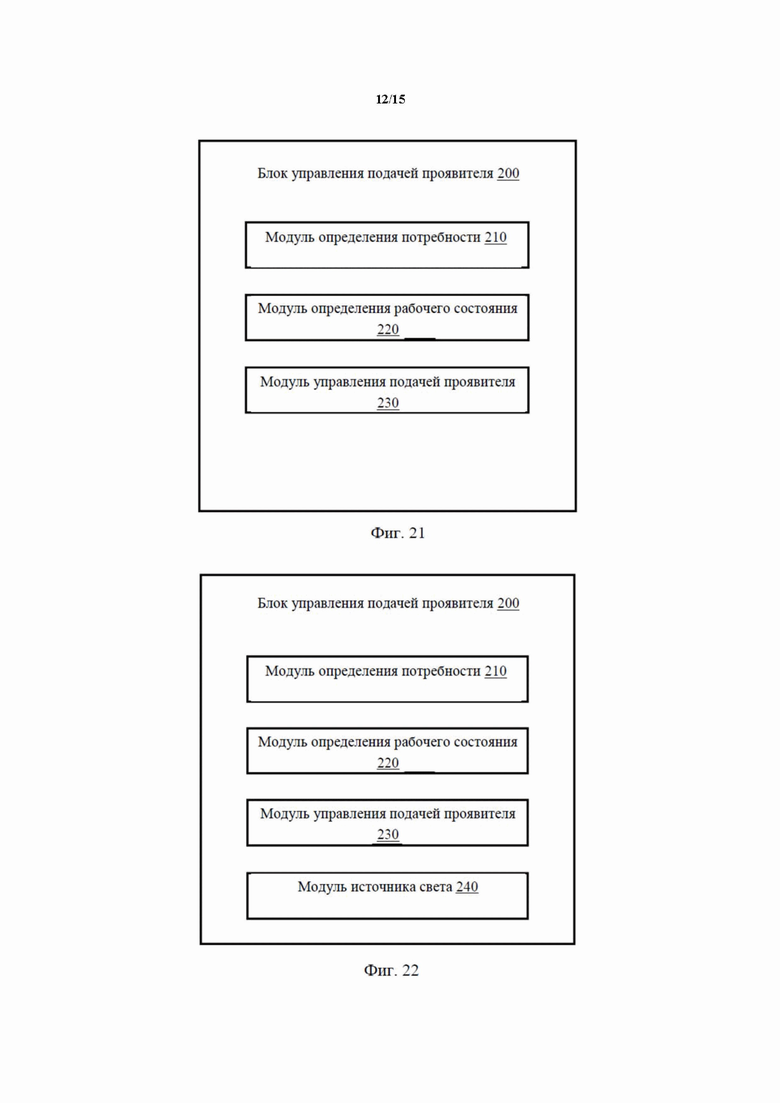

[0032] На фиг. 21 изображена структура блока управления подачей проявителя согласно различным раскрытым вариантам осуществления настоящего изобретения.

[0033] На фиг. 22 изображена структура еще одного блока управления подачей проявителя согласно различным раскрытым вариантам осуществления настоящего изобретения.

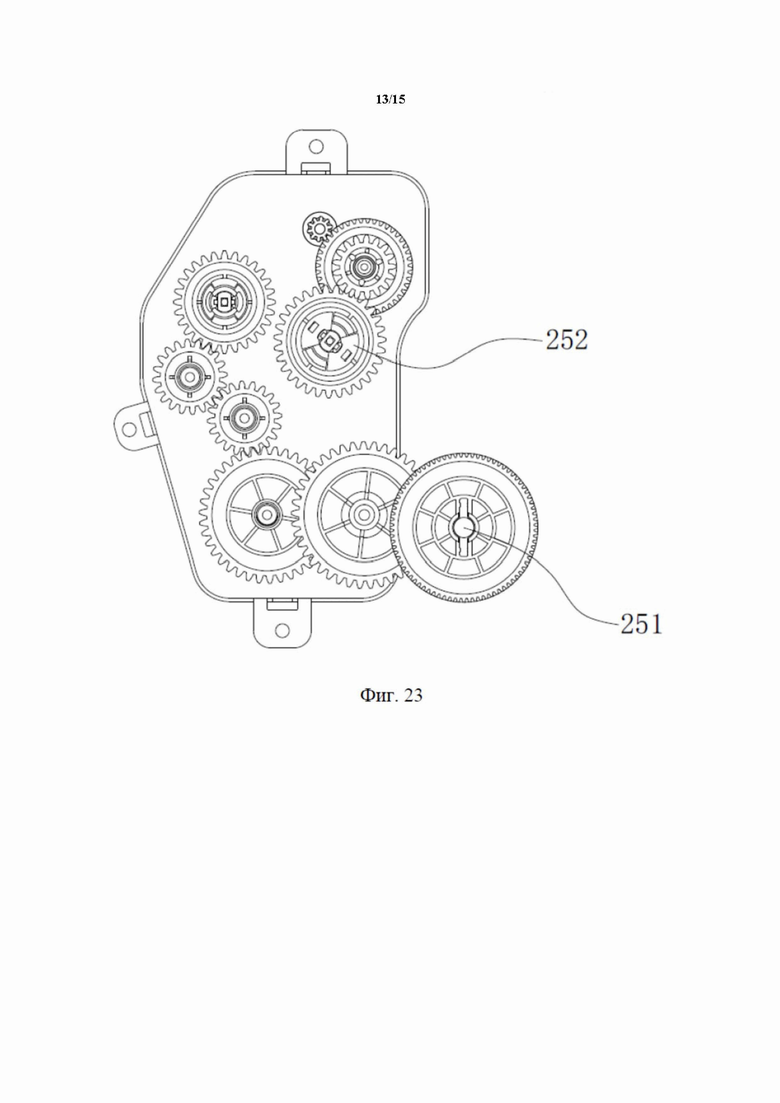

[0034] На фиг. 23 изображена структура первого приводного блока и второго приводного блока согласно различным раскрытым вариантам осуществления настоящего изобретения.

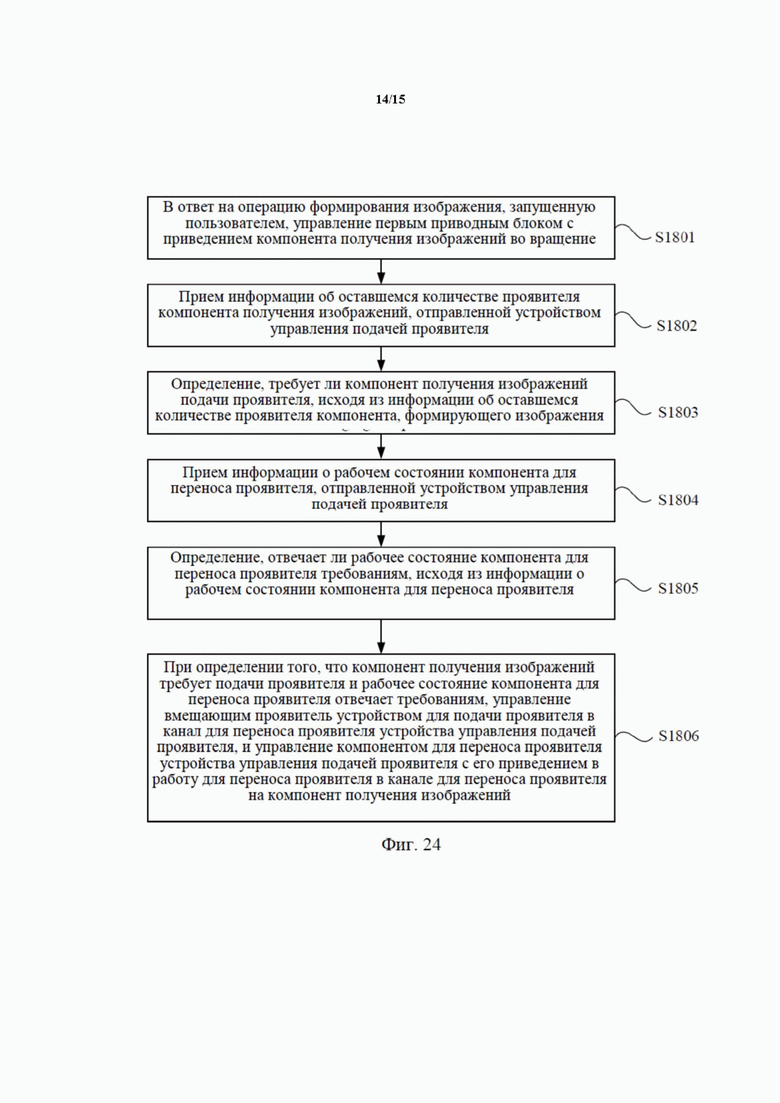

[0035] На фиг. 24 изображена блок-схема иллюстративного способа управления подачей проявителя согласно различным раскрытым вариантам осуществления настоящего изобретения.

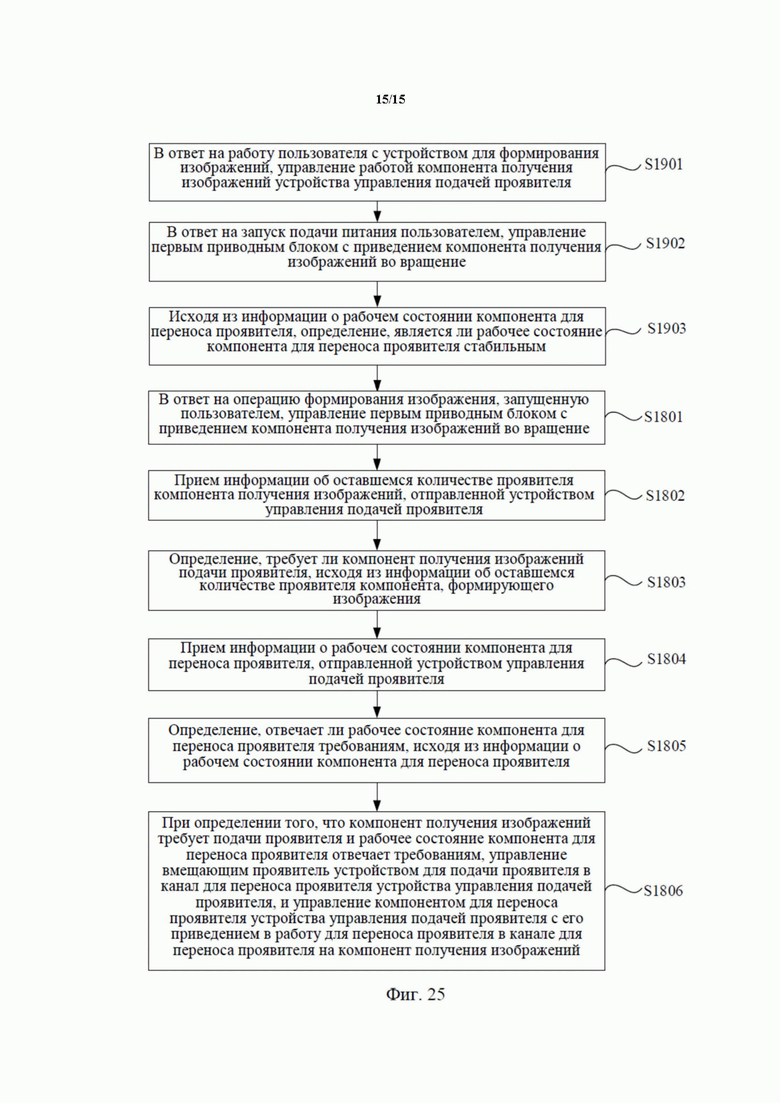

[0036] На фиг. 25 изображена блок-схема еще одного иллюстративного способа управления подачей проявителя согласно различным раскрытым вариантам осуществления настоящего изобретения.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0037] Ниже приведено подробное описание иллюстративных вариантов осуществления настоящего изобретения, которые проиллюстрированы сопроводительными графическими материалами. Где возможно, для одинаковых или подобных деталей будут использованы одинаковые ссылочные позиции. Раскрытые варианты осуществления являются лишь иллюстративными. Другие применения, преимущества, изменения, модификации или эквиваленты раскрытых вариантов осуществления очевидны специалистам в данной области и попадают в объем правовой защиты настоящей заявки.

[0038] Следует отметить, что термины, используемые в вариантах осуществления настоящего изобретения, предназначены лишь для описания конкретных вариантов осуществления, и не предназначены для ограничения объема правовой защиты настоящей заявки. Используемые в вариантах осуществления настоящей заявки и в прилагаемой формуле изобретения формы единственного числа, а также слова «данный» и «указанный» предназначены также для охвата форм множественного числа, если из контекста явно не следует иное.

[0039] Следует понимать, что выражение «и/или», используемое в настоящей заявке, предназначено лишь для описания отношений связанных объектов, обозначая возможность трех типов взаимоотношений. Например, A и/или B, что может обозначать, что A существует само по себе, A и B существуют одновременно, и B существует само по себе. Кроме того, знак «/» в настоящей заявке в целом обозначает, что связанные объекты находятся во взаимоотношении «или».

[0040] Как показано на фиг. 1, которая представляет собой схематическое изображение трехмерной структуры устройства для формирования изображений, предложенного в настоящей заявке, и фиг. 2, которая представляет собой функциональную схему устройства для формирования изображений, предложенного в настоящей заявке, устройство 1000 для формирования изображений может содержать основной корпус 1100, и основной корпус 1100 может содержать каркас (наружную оболочку основного корпуса 1100) и вмещающую камеру 1110. Вмещающее проявитель устройство 100 (такое как картридж для чернил, емкость для порошка, картридж для тонера и т.п.) и компонент 310 получения изображений могут быть расположены во вмещающей камере 1110. Вмещающее проявитель устройство 100 может быть использовано для размещения проявителя (такого как чернила, тонер и т.п.), и проявитель во вмещающем проявитель устройстве может подаваться на компонент 310 получения изображений. Компонент 310 получения изображений может содержать фоточувствительный барабан, заряжающий компонент, проявляющий компонент и т.п. может сообщать поверхности фоточувствительного барабана равномерный заряд, так что равномерно заряженная поверхность фоточувствительного барабана несет электростатическое скрытое изображение, и электростатическое скрытое изображение проявляется проявляющим компонентом и проявителем с образованием при этом изображения.

[0041] Как показано на фиг. 3, которая представляет собой схематическое изображение между вмещающим проявитель устройством и компонентом получения изображений, предложенным в настоящей заявке, и фиг. 4, которая представляет собой схематическое изображение вмещающего проявитель устройства и компонента получения изображений, предложенного в настоящей заявке, канал 320 для переноса проявителя может быть предусмотрен между вмещающим проявитель устройством 100 и компонентом 310 получения изображений, и компонент 330 для переноса проявителя (не показан на фигуре) может быть предусмотрен в канале 320 для переноса проявителя. При расходовании проявителя в компоненте 310 получения изображений вмещающее проявитель устройство 100 может подавать проявитель во вмещающем проявитель устройстве 100 в канал 320 для переноса проявителя, и затем компонент 330 для переноса проявителя может переносить проявитель в канале 320 для переноса проявителя на компонент 310 получения изображений, восполняя проявитель для компонента 310 получения изображений с целью обеспечения нормальной работы компонента 310 получения изображений.

[0042] При реальном применении, из-за отсутствия точного управления подачей проявителя, количество проявителя, подаваемого на компонент 310 получения изображений, может не быть постоянным, и проявитель может быть неравномерно и нестабильно распределен в компоненте 310 получения изображений, что в свою очередь приводит к дефектам, таким как белые пятна или цветные пятна в сформированном изображении и даже приводит к полимеризации проявителя и образованию им полимеров в компоненте 310 получения изображений.

[0043] В настоящей заявке предложено устройство управления подачей проявителя для по меньшей мере частичного решения вышеизложенной проблемы. В настоящей заявке устройство управления подачей проявителя может содержать компонент для переноса проявителя, блок обратной связи для информации об оставшемся количестве и блок обнаружения состояния. Блок обратной связи для информации об оставшемся количестве может отправлять информацию об оставшемся количестве проявителя в компоненте получения изображений на устройство для формирования изображений, и блок обнаружения состояния может обнаруживать рабочее состояние компонента для переноса проявителя и отправлять обнаруженную информацию о рабочем состоянии на устройство для формирования изображений. Исходя из информации об оставшемся количестве проявителя и информации о рабочем состоянии, устройство для формирования изображений может определять, следует ли управлять вмещающим проявитель устройством для подачи проявителя в канал для переноса проявителя, для достижения точного управления подаваемым количеством проявителя, так что проявитель может стабильно и равномерно поступать в компонент получения изображений. Следовательно, качество изображений устройства для формирования изображений может быть улучшено, и полимеризация проявителя в компоненте получения изображений может быть предотвращена.

[0044] В одном варианте осуществления, показанном на фиг. 5, которая представляет собой конструкцию устройства управления подачей проявителя, предложенного в настоящей заявке, устройство 300 управления подачей проявителя может содержать компонент 310 получения изображений, канал 320 для переноса проявителя и компонент 330 для переноса проявителя. Канал 320 для переноса проявителя может быть использован для соединения вмещающего проявитель устройства 100 и компонента 310 получения изображений. Компонент 330 для переноса проявителя может быть размещен в канале 320 для переноса проявителя (то есть, частично или полностью размещен в канале 320 для переноса проявителя). Компонент 330 для переноса проявителя может переносить проявитель в канале 320 для переноса проявителя, подаваемый вмещающим проявитель устройством 100, на компонент 310 получения изображений.

[0045] Как показано на фиг. 6-8, в одном варианте осуществления компонент 330 для переноса проявителя может содержать приводную деталь 331 и перекидную деталь 332. Приводная деталь 331 может быть использована для приема приводного усилия устройства 1000 для формирования изображений, и перекидная деталь 332 может быть соединена с приводной деталью 331. Перекидная деталь 332 может быть использована для вращения от привода приводной детали 331, и перекидывать проявитель в канале 320 для переноса проявителя, так чтобы проявитель в канале 320 для переноса проявителя переносился на компонент 310 получения изображений.

[0046] Приводная деталь 331 может содержать первую приводную шестерню 3312, и первая приводная шестерня 3312 может быть использована для зацепления с другими шестернями в устройстве 1000 для формирования изображений для приема приводного усилия, обеспечиваемого другими шестернями в устройстве 1000 для формирования изображений, так чтобы приводная деталь 331 вращалась. Например, в одном варианте осуществления первая приводная шестерня 3312 может зацепляться с шестерней в компоненте 310 получения изображений. При приведении компонента 310 получения изображений в движение компонент 310 получения изображений может приводить первую приводную шестерню 3312 во вращение, вращая тем самым приводную деталь 331. Разумеется, специалисты в данной области могут также использовать другие функциональные блоки в устройстве 1000 для формирования изображений для обеспечения приводного усилия на приводной детали 331 в соответствии с фактическими потребностями в различных вариантах осуществления, и настоящее изобретение этим не ограничено. В устройстве 1000 для формирования изображений компонент 330 для переноса проявителя может быть обычно близким к компоненту 310 получения изображений. Таким образом, обеспечение приводного усилия на приводной детали 331 посредством компонента 310 получения изображений может сделать конструкцию устройства 1000 для формирования изображений более компактной.

[0047] В одном варианте осуществления приводная деталь 331 может содержать трубчатый соединительный элемент 3311, и трубчатый соединительный элемент 3311 может содержать камеру. Соответственно, перекидная деталь 332 может содержать соединительный элемент 3321 в форме вала, стыкующийся с трубчатым соединительным элементом 3311, и соединительный элемент 3321 в форме вала может быть установлен в камере трубчатого соединительного элемента 3311 для осуществления соединения между приводной деталью 331 и перекидной деталью 332.

[0048] Кроме того, соединительный элемент 3321 в форме вала может быть снабжен выступами 33211, и камера трубчатого соединительного элемента 3311 может быть снабжена выемками (не показаны на фигуре), стыкующимися с выступами 33211. Когда соединительный элемент 3321 в форме вала установлен в трубчатом соединительном элементе 3311, выступы 33211 на соединительном элементе 3321 в форме вала могут входить в выемки в камере трубчатого соединительного элемента 3311. Понятно, что при вращении приводной детали 331 приводная деталь 331 может приводить перекидную деталь 332 во вращение с той же скоростью благодаря стыковке между выступами 33211 и выемками.

[0049] В некоторых вариантах осуществления соединительный элемент 3321 в форме вала может содержать несколько выступов 33211, и несколько выступов 33211 могут быть размещены с некоторыми интервалами. Соответственно, несколько выемок, стыкующихся с несколькими выступами 33211, могут быть соответственно размещены в камере трубчатого соединительного элемента 3311, и несколько выемок могут также быть размещены с некоторыми интервалами. Когда соединительный элемент 3321 в форме вала установлен в трубчатом соединительном элементе 3311, несколько выступов 33211 на соединительном элементе 3321 в форме вала могут входить в несколько выемок в камере трубчатого соединительного элемента 3311, с реализацией тем самым соединения между приводной деталью 331 и перекидной деталью 332. Понятно, что когда приводная деталь 331 и перекидная деталь 332 соединены несколькими выступами 33211 и несколькими выемками, прочность соединения и надежность между приводной деталью 331 и перекидной деталью 332 может быть улучшена. Например, количество нескольких выступов 33211 или нескольких выемок может составлять 2, 3, 4 и т.д., и в вариантах осуществления настоящего изобретения нет конкретных ограничений на этот счет.

[0050] В некоторых вариантах осуществления приводная деталь 331 может быть соединена с возможностью отсоединения с перекидной деталью 332. Это соединение с возможностью отсоединения может облегчать обслуживание устройства 300 управления подачей проявителя и замену деталей. Разумеется, в некоторых других вариантах осуществления приводная деталь 331 и перекидная деталь 332 могут быть выполнены заодно в соответствии с фактическими потребностями. Понятно, что когда приводная деталь 331 и перекидная деталь 332 выполнены заодно, соединительные детали между приводной деталью 331 и перекидной деталью 332 (например, соединительный элемент 3321 в форме вала, трубчатый соединительный элемент 3311, выступ 33211, выемка, и т.п.) могут быть заменены, и в данном варианте осуществления это не ограничено.

[0051] Варианты осуществления, показанные на фиг. 6-10, со способами соединения между приводной деталью 331 и перекидной деталью 332, используются лишь как примеры для иллюстрации настоящего изобретения, и не ограничивают объем правовой защиты настоящего изобретения. Например, в некоторых других вариантах осуществления соединительный элемент 3321 в форме вала может быть предусмотрен на приводной детали 331, и трубчатый соединительный элемент 3311 может быть предусмотрен на перекидной детали 332 для достижения соединения между приводной деталью 331 и перекидной деталью 332. В других вариантах осуществления может быть предусмотрена посадка с натягом между соединительным элементом 3321 в форме вала и трубчатым соединительным элементом 3311, с заменой тем самым выступов 33211 на соединительном элементе 3321 в форме вала и выемками в камере трубчатого соединительного элемента 3311.

[0052] Как показано на фиг. 6-8, в некоторых вариантах осуществления перекидная деталь 332 может дополнительно содержать перекидной пластинчатый элемент 3322 и разделитель 3323. Кроме прочего, перекидной пластинчатый элемент 3322 может быть соединен с соединительным элементом 3321 в форме вала, и может быть использован для вращения во время приведения в движение приводной деталью 331. При вращении перекидного пластинчатого элемента 3322 проявитель в канале 320 для переноса проявителя может перекидываться, так что проявитель в канале 320 для переноса проявителя переносится на компонент 310 получения изображений. В другом варианте осуществления перекидная деталь 332 может содержать два перекидных пластинчатых элемента 3322, и два перекидных пластинчатых элемента 3322 могут быть размещены центральносимметрично относительно оси соединительного элемента 3321 в форме вала, так что два перекидных пластинчатых элемента 3322 расположены на прямой линии. Другими словами, данные два перекидных пластинчатых элемента 3322 могут быть расположены с промежутком в 180°. Разумеется, в других вариантах осуществления может быть предусмотрено больше или меньше перекидных пластинчатых элементов 3322 на перекидной детали 332 в соответствии с фактическими потребностями. Например, количество перекидных пластинчатых элементов 3322 может составлять 1, 3, 4, 5, и т.д., и данный вариант осуществления настоящего изобретения не налагает конкретных ограничений на этот счет. Следует добавить, что когда несколько перекидных пластин 3322 смонтированы на перекидной детали 332, несколько перекидных пластин 3322 могут быть размещены центральносимметрично относительно оси соединительного элемента 3321 в форме вала, так чтобы перекидная деталь 332 могла более равномерно перекидывать проявитель в канале 320 для переноса проявителя в компонент 310 получения изображений и проявитель более равномерно распределялся в компоненте 310 получения изображений.

[0053] Разделитель 3323 может быть размещен между перекидными пластинчатыми элементами 3322 и соединительными элементами 3321 в форме вала, и может быть использован для блокирования достижения проявителем в канале 320 для переноса проявителя соединительного элемента 3321 в форме вала с вызыванием в результате утечки проявителя. В одном варианте осуществления, показанном на фиг. 6-8, поперечное сечение разделителя 3323 может быть круглым. В некоторых других вариантах осуществления разделитель 3323 может иметь другие формы в соответствии с фактическими потребностями, и данный вариант осуществления настоящего изобретения не налагает конкретных ограничений на этот счет.

[0054] Как показано на фиг. 5, в одном варианте осуществления устройство 300 управления подачей проявителя может также содержать блок 340 обратной связи для информации об оставшемся количестве, и блок 340 обратной связи для информации об оставшемся количестве может быть использован для отправки информации об оставшемся количестве проявителя в компоненте 310 получения изображений на устройство 1000 для формирования изображений. Информация об оставшемся количестве проявителя может быть использована для определения, требует ли компонент 310 получения изображений подачи проявителя.

[0055] В некоторых вариантах осуществления блок 340 обратной связи для информации об оставшемся количестве может содержать блок обнаружения информации об оставшемся количестве, используемый для обнаружения информации об оставшемся количестве проявителя в компоненте 310 получения изображений. Например, в одном варианте осуществления, блок обнаружения информации об оставшемся количестве может представлять собой датчик 341 соотношения проявителя и носителя. Например, датчик 341 соотношения проявителя и носителя может представлять собой датчик концентрации тонера (датчик ТС). Датчик концентрации тонера (датчик ТС) представляет собой датчик магнитного потока. Датчик концентрации тонера (датчик ТС) может быть снабжен линией питания, и линия питания может быть электрически соединена с платой обработки данных устройства для формирования изображений. Плата обработки данных может содержать цифроаналоговый преобразователь, и цифроаналоговый преобразователь может преобразовывать аналоговую информацию в цифровой сигнал и передавать цифровую информацию на процессор (SOC) устройства для формирования изображений. В одном варианте осуществления датчик концентрации тонера (датчик ТС) может быть размещен на компоненте 310 получения изображений. Когда компонент 310 получения изображений находится в рабочем состоянии, датчик концентрации тонера (датчик ТС) может начинать работу по обнаружению, и датчик концентрации тонера (датчик ТС) может собирать аналоговую информацию о напряжении. Собранная аналоговая информация о напряжении может передаваться на плату обработки данных посредством линии питания. Цифроаналоговый преобразователь платы обработки данных может преобразовывать аналоговую информацию о напряжении в цифровой сигнал напряжения, и передавать преобразованный цифровой сигнал напряжения на процессор (SOC) устройства для формирования изображений. Кроме того, как показано на фиг. 9, датчик 341 соотношения проявителя и носителя может быть основан на соотношении «проявитель-носитель» компонента 310 получения изображений (соотношение «проявитель-носитель» может отражать, требует ли компонент 310 получения изображений подачи проявителя). Например, соотношение "проявитель-носитель" в данном случае может пониматься как весовое соотношение в граммах проявителя и носителя. Например, соотношение, меньшее или равное 7 %, может обозначать то, что компонент 310 получения изображений требует подачи проявителя, и кроме того, информация об оставшемся количестве проявителя в компоненте 310 получения изображений (в других частях настоящей заявки информация об оставшемся количестве проявителя может также называться «сигналом обнаружения информации об оставшемся количестве», и сигнал обнаружения информации об оставшемся количестве в данном случае представляет собой аналоговое значение напряжения) может генерироваться. Как показано на фиг. 16, после получения сигнала обнаружения информации об оставшемся количестве устройство 1000 для формирования изображений может выполнять синтаксический анализ сигнала обнаружения информации об оставшемся количестве, и затем определять, требует ли компонент 310 получения изображений подачи проявителя, в соответствии с результатом анализа. Например, величина напряжения сигнала обнаружения информации об оставшемся количестве может сравниваться с заданным порогом напряжения. Когда величина напряжения сигнала обнаружения информации об оставшемся количестве больше или равна заданному порогу напряжения, может быть определено, что компонент 310 получения изображений нуждается в подаче проявителя. Когда величина напряжения сигнала обнаружения информации об оставшемся количестве ниже заданного порога напряжения, может быть определено, что компонент 310 получения изображений не нуждается в подаче проявителя. В еще одном варианте осуществления когда величина напряжения сигнала обнаружения информации об оставшемся количестве превышает заданный порог напряжения, может быть определено, что компонент 310 получения изображений не нуждается в подаче проявителя; и когда величина напряжения сигнала обнаружения информации об оставшемся количестве меньше или равна заданному порогу напряжения, может быть определено, что компонент 310 получения изображений нуждается в подаче проявителя. В некоторых вариантах осуществления после того, как устройство для формирования изображений печатает изображение, процессор (SOC) устройства для формирования изображений может получать количество световых точек, испущенных LSU. После получения количества световых точек процессор (SOC) может сравнивать количество световых точек с таблицей величины расхода порошка на световые точки, хранимой в блоке хранения (микросхемы SOC) устройства для формирования изображений. Процессор (SOC) может, кроме того, использовать количество световых точек для сверки с таблицей для получения расхода проявителя компонента, формирующего изображения, и накопления полученного расхода проявителя в микросхеме расхода компонента, формирующего изображения. Микросхема расхода может определять оставшееся количество проявителя компонента получения изображений, исходя из информации о расходе проявителя, то есть информация об оставшемся количестве проявителя в компоненте 310 получения изображений может быть получена путем связи с микросхемой расхода компонента, формирующего изображения. В варианте осуществления настоящего изобретения нет ограничения в отношении способа определения информации об оставшемся количестве проявителя в компоненте 310 получения изображений.

[0056] В некоторых других вариантах осуществления блок обратной связи для информации об оставшемся количестве может также представлять собой компонент для переноса для переноса информации об оставшемся количестве проявителя в компоненте 310 получения изображений на устройство 1000 для формирования изображений. Компонент для переноса может содержать соединительный компонент для установления электрического соединения с устройством 1000 для формирования изображений, или может содержать проводник для переноса информации об оставшемся количестве проявителя в компоненте 310 получения изображений. Проводник может представлять собой провод и т.п. Например, в одном варианте осуществления компонент для переноса может представлять собой пластинчатый контакт для соединения с устройством 1000 для формирования изображений. В еще одном варианте осуществления один конец провода может быть электрически соединен с компонентом для переноса, и другой конец провода может быть снабжен штепсельным разъемом, и штепсельный разъем может быть электрически соединен с интерфейсом устройства 1000 для формирования изображений посредством вставки штепселя, для реализации передачи информации об оставшемся количестве проявителя в компоненте 310 получения изображений на устройство 1000 для формирования изображений.

[0057] В некоторых других вариантах осуществления блок обратной связи для информации об оставшемся количестве может содержать вышеупомянутый блок обнаружения информации об оставшемся количестве и вышеупомянутый компонент для переноса. Конкретная форма блока обратной связи для информации об оставшемся количестве не ограничена соответствием различным вариантам осуществления настоящего изобретения.

[0058] Понятно, что в процессе подачи проявителя на компонент 310 получения изображений, когда рабочее состояние компонента 330 для переноса проявителя нестабильно (например, скорость вращения компонента 330 для переноса проявителя нестабильна), проявитель не может равномерно подаваться на компонент 310 получения изображений, и проявитель может неравномерно и нестабильно распределяться в компоненте 310 получения изображений, с образованием при этом дефектов, таких как белые пятна или цветные пятна в формируемом изображении, или даже образованием полимеров в проявителе компонента 310 получения изображений. Таким образом, в настоящем изобретении может быть также нужно для обнаружения рабочего состояния компонента 330 для переноса проявителя определять, является ли рабочее состояние компонента 330 для переноса проявителя стабильным.

[0059] Как показано на фиг. 5, в одном варианте осуществления устройство 300 управления подачей проявителя может дополнительно содержать элемент 350 обнаружения состояния, используемый для обнаружения рабочего состояния компонента 330 для переноса проявителя и отправки обнаруженной информации о рабочем состоянии (в других частях данного документа информация о рабочем состоянии компонента 330 для переноса проявителя также может называться «сигналом обнаружения информации о рабочем состоянии») на устройство 1000 для формирования изображений. Устройство 1000 для формирования изображений может определять, нужно ли управлять вмещающим проявитель устройством 100 для подачи проявителя в канал 320 для переноса проявителя, исходя из информации об оставшемся количестве проявителя в компоненте получения изображений и информации о рабочем состоянии компонента для переноса проявителя. Например, когда блок обратной связи для информации об оставшемся количестве обнаруживает оставшееся количество проявителя в компоненте 310 получения изображений и передает информацию об оставшемся количестве проявителя в компоненте 310 получения изображений на устройство 1000 для формирования изображений, устройство 1000 для формирования изображений может определять, следует ли включать элемент 350 обнаружения состояния, исходя из информации об оставшемся количестве проявителя компонента 310 получения изображений. После того как элемент 350 обнаружения состояния начинает работу по обнаружению, элемент 350 обнаружения состояния может быть использован для обнаружения рабочего состояния компонента 330 для переноса проявителя. При определении того, что рабочее состояние компонента 330 для переноса проявителя соответствует ожидаемому, возможно управление вмещающим проявитель устройством 100 для подачи проявителя в канал 320 для переноса проявителя устройства 300 управления подачей проявителя, и возможно управление компонентом 330 для переноса проявителя с его приведением в работу для переноса проявителя в канале 320 для переноса проявителя на компонент 310 получения изображений.

[0060] В одном варианте осуществления блок обнаружения состояния может содержать элемент 350 обнаружения состояния и фотоэлектрический датчик B (как показано на фиг. 8), и элемент обнаружения состояния может содержать отражающий элемент 351, который расположен на компоненте 330 для переноса проявителя и используется для отражения светового сигнала внешнего источника света на устройство 1000 для формирования изображений. Кроме того, неотражающая область может также быть предусмотрена на компоненте 330 для переноса проявителя (обычно все области, кроме области, где расположен отражающий элемент 351, являются неотражающей областью). При вращении узла 330 переноса проявителя световой сигнал внешнего источника света может поочередно излучаться на отражающий элемент 351 и неотражающую область. Следует понимать, что при излучении светового сигнала внешнего источника света на отражающий элемент 351 отражающий элемент 351 может отражать световой сигнал наружу; и при излучении светового сигнала внешнего источника света на неотражающую область неотражающая область не может отражать световой сигнал наружу.

[0061] Устройство 1000 для формирования изображений может, кроме того, содержать фотоэлектрический датчик 410. Как показано на фиг. 17, фоточувствительная область 411 может быть предусмотрена на фотоэлектрическом датчике 410. Фотоэлектрический датчик 410 может выводить соответствующий электрический сигнал согласно интенсивности света, принятой фоточувствительной областью 411. В одном варианте осуществления при излучении светового сигнала внешнего источника света на отражающий элемент 351 отражающий элемент 351 может отражать световой сигнал на фоточувствительную область 411 фотоэлектрического датчика 410, так что фоточувствительная область 411 получает большую интенсивность света и затем выводит сигнал первого уровня. При излучении светового сигнала внешнего источника света на неотражающую область фоточувствительная область 411 может получать слабую интенсивность света (неотражающая область может иметь слабую отражательную способность, или при наличии окружающего света, из-за которого фоточувствительная область 411 получает слабую интенсивность света) и затем выводит сигнал второго уровня. То есть при вращении компонента 330 для переноса проявителя световой сигнал внешнего источника света может поочередно излучаться на отражающий элемент 351 и неотражающую область, с получением при этом чередуемых сигнала первого уровня и сигнала второго уровня. Чередуемые сигнал первого уровня и сигнал второго уровня могут представлять собой сигнал обнаружения информации о рабочем состоянии, описанный выше. В некоторых других вариантах осуществления при излучении светового сигнала внешнего источника света на отражающий элемент 351 отражающий элемент 351 может отражать световой сигнал на фоточувствительную область 411 фотоэлектрического датчика 410, так что фоточувствительная область 411 получает более сильную интенсивность света и, таким образом, выводит сигнал второго уровня; и, при излучении светового сигнала внешнего источника света на неотражающую область, фоточувствительная область 411 может получать более слабую интенсивность света и, таким образом, выводит сигнал первого уровня. Следует дополнить, что внешний источник света, задействованный в вариантах осуществления настоящего изобретения, может представлять собой часть фотоэлектрического датчика 410 или независимый источник света снаружи фотоэлектрического датчика 410, и данный вариант осуществления настоящего изобретения не налагает конкретных ограничений на этот счет.

[0062] На фиг. 18 представлено изображение формы волны сигнала обнаружения информации о рабочем состоянии в соответствии с предоставленным вариантом осуществления настоящего изобретения. Как показано на фиг. 18, сигнал обнаружения информации о рабочем состоянии может предусматривать сигнал первого уровня и сигнал второго уровня, сменяемые поочередно, при этом сигнал первого уровня представляет собой высокий уровень и сигнал второго уровня представляет собой низкий уровень. Следует понимать, что чередуемые сигнал первого уровня и сигнал второго уровня могут быть способны отражать рабочее состояние компонента 330 для переноса проявителя. Следует понимать, что рабочее состояние компонента 330 для переноса проявителя может представлять собой стабильность вращения компонента 330 для переноса проявителя, то есть постоянство времени выполнения одного оборота компонентом 330 для переноса проявителя. Если время выполнения одного оборота компонентом 330 для переноса проявителя является постоянным, рабочее состояние компонента 330 для переноса проявителя может быть стабильным. Кроме того, устройство 1000 для формирования изображений может выполнять синтаксический анализ сигнала обнаружения информации о рабочем состоянии, получать такие параметры как период, длительность высокого уровня, длительность низкого уровня, частота высокого уровня и/или частота низкого уровня в соответствии с сигналом обнаружения информации о рабочем состоянии, и определять, отвечает ли рабочее состояние компонента 330 для переноса проявителя требованиям, исходя из вышеприведенных параметров.

[0063] Специалистам в данной области будет понятно, что если «сигнал первого уровня» и «сигнал второго уровня» являются различимыми, рабочее состояние компонента 330 для переноса проявителя может быть определено посредством синтаксического анализа сигнала обнаружения информации о рабочем состоянии. Таким образом, в некоторых вариантах осуществления сигнал первого уровня может быть задан равным низкому уровню, и сигнал второго уровня может быть задан равным высокому уровню; или, в некоторых других вариантах осуществления сигнал первого уровня и сигнал второго уровня могут быть заданы равными высокому уровню одновременно, и может существовать разница в величинах напряжения, соответствующих сигналу первого уровня и сигналу второго уровня, насчет чего в вариантах осуществления настоящего изобретения нет конкретных ограничений.

[0064] В одном варианте осуществления отражающий элемент 351 может быть смонтирован на перекидной детали 332 компонента 330 для переноса проявителя, и отражать световой сигнал внешнего источника света на устройство 1000 для формирования изображений во время вращения перекидной детали 332. Следует понимать, что согласно монтажному положению отражающего элемента 351 на перекидной детали 332 может быть определен угол, под которым отражающий элемент 351 принимает световой сигнал внешнего источника света, так что при вращении перекидной детали 332 на этот угол отражающий элемент 351 отражает световой сигнал внешнего источника света. Кроме того, когда отражающий элемент 351 расположен на перекидной детали 332, перекидная деталь 332 может содержать первую неотражающую область, и световой сигнал внешнего источника света может поочередно излучаться на отражающий элемент 351 и первую неотражающую область, когда приводная деталь 331 приводит перекидную деталь 332 во вращение, с генерированием при этом чередуемых сигнала первого уровня и сигнала второго уровня. Подробности вариантов осуществления настоящего изобретения приведены выше, и для краткости не будут повторены здесь.

[0065] В еще одном варианте осуществления отражающий элемент 351 может также быть размещен на приводной детали 331 компонента 330 для переноса проявителя. Например, приводная деталь 331 может быть выполнена из отражающего материала, и отражающий элемент 351 и приводная деталь 331 могут быть выполнены заодно. В качестве другого примера, приводная деталь 331 может быть выполнена из неотражающего материала, и отражающий элемент 351 может быть приклеен к приводной детали 331 клеем и отражать световой сигнал внешнего источника света на устройство 1000 для формирования изображений во время вращения приводной детали 331. Согласно монтажному положению отражающего элемента 351 на приводной детали 331 может быть определен угол, под которым отражающий элемент 351 принимает световой сигнал внешнего источника света, так что отражающий элемент 351 отражает световой сигнал внешнего источника света при вращении приводной детали 331 на данный угол. Кроме того, когда отражающий элемент 351 размещен на приводной детали 331, приводная деталь 331 может содержать вторую неотражающую область. При вращении приводной детали 331 световой сигнал внешнего источника света может поочередно излучаться на отражающий элемент 351 и вторую неотражающую область, с генерированием при этом чередуемых сигнала первого уровня и сигнала второго уровня. Подробности вариантов осуществления настоящего изобретения приведены выше. Для краткости они не будут повторены.

[0066] В некоторых вариантах осуществления, как показано на фиг. 10 и фиг. 11, блок обнаружения состояния может содержать отражающий элемент 351 и фотоэлектрический датчик B. Клейкая зона 3311a может быть предусмотрена на трубчатом соединительном элементе 3311 приводной детали 331. Отражающий элемент 351 может быть приклеен к клейкой зоне 3311a трубчатого соединительного элемента 3311 приводной детали 331 клеем. В осевом направлении приводной детали 331 отражающий элемент 351 может быть параллелен торцевой поверхности 3322a перекидного пластинчатого элемента 3322, и отражать световой сигнал внешнего источника света на устройство 1000 для формирования изображений при вращении приводной детали 331. Согласно монтажному положению отражающего элемента 351 на приводной детали 331 может быть определен угол, под которым отражающий элемент 351 принимает световой сигнал внешнего источника света Предпочтительно фотоэлектрический датчик B может содержать источник света, и источник света может выполнять ту же функцию, что и внешний источник света, описанный выше. Источник света может испускать свет A. В процессе поворота перекидного пластинчатого элемента 3322 на от 0° до 90° отражающий элемент 351 может отражать свет A источника света B, и фотоэлектрический датчик может принимать свет A’, отраженный отражающим элементом 351, генерировать световой сигнал, и преобразовывать световой сигнал в сигнал уровня (или фотоэлектрический датчик может принимать свет A’, отраженный отражающим элементом 351, и генерировать сигнал уровня). Приводная деталь 331 может содержать вторую неотражающую область. При вращении приводной детали 331 свет источника света может поочередно излучаться на отражающий элемент 351 и вторую неотражающую область, с генерированием при этом чередуемых сигнала первого уровня и сигнала второго уровня. Чередуемые сигнал первого уровня и сигнал второго уровня могут отражать рабочее состояние компонента 330 подачи проявителя. Кроме того, блок обнаружения состояния может обнаруживать, является ли рабочее состояние компонента для переноса проявителя стабильным. Когда рабочее состояние компонента для переноса проявителя, обнаруженное блоком обнаружения состояния, стабильно, устройство 1000 для формирования изображений может давать команду, что проявитель во вмещающем проявитель устройстве 100 пригоден для подачи в канал 320 для переноса проявителя. Когда рабочее состояние компонента для переноса проявителя, обнаруженное блоком обнаружения состояния, нестабильно, устройство 1000 для формирования изображений может не обозначать, что проявитель во вмещающем проявитель устройстве 100 пригоден для подачи в канал 320 для переноса проявителя.

[0067] В некоторых вариантах осуществления сигнал первого уровня может представлять собой низкий уровень и сигнал второго уровня может представлять собой высокий уровень. В некоторых других вариантах осуществления сигнал первого уровня может представлять собой высокий уровень и сигнал второго уровня может представлять собой низкий уровень. В некоторых других вариантах осуществления сигнал первого уровня и сигнал второго уровня могут оба представлять собой высокий уровень, но сигнал первого уровня может отличаться от сигнала второго уровня. Предпочтительно и сигнал первого уровня, и сигнал второго уровня могут иметь высокие уровни, например, величина уровня сигнала первого уровня может составлять 0-2500 мВ, и величина уровня сигнала второго уровня может составлять 3000±200 мВ.

[0068] В некоторых вариантах осуществления, когда отражающий элемент 351 расположен на приводной детали 331, отражающий элемент 351 может быть расположен на приводной детали 331 в некотором положении снаружи канала 320 для переноса проявителя. Поскольку внешний источник света обычно расположен снаружи канала 320 для переноса проявителя, размещение отражающего элемента 351 снаружи канала 320 для переноса проявителя может способствовать облучению источником света отражающего элемента 351. Кроме того, размещение отражающего элемента 351 снаружи канала 320 для переноса проявителя может также предотвращать блокирование проявителем в канале 320 для переноса проявителя отражающего элемента 351, с улучшением тем самым надежности устройства 300 управления подачей проявителя. Подобным образом, в одном варианте осуществления, когда отражающий элемент 351 расположен на перекидной детали 332, отражающий элемент 351 может быть расположен на перекидной детали 332 в некотором положении снаружи канала 320 для переноса проявителя, так что наружный источник света способен облучать отражающий элемент 351 и улучшать надежность устройства 300 управления подачей проявителя.

[0069] В некоторых других вариантах осуществления, из-за специальных требований определенных сценариев применения может быть нужно смонтировать отражающий элемент 351 в канале 320 для переноса проявителя. В это время, чтобы позволить внешнему источнику света освещать отражающий элемент 351, светопропускающая прорезь (не показана на фигуре) может быть открыта на наружной стенке канала 320 для переноса проявителя, и световой сигнал внешнего источника света может излучаться на канал 320 для переноса проявителя через светопропускающую прорезь. Кроме того, в осевом направлении канала 320 для переноса проявителя положение отражающего элемента 351 на узле 330 переноса проявителя может быть противоположным светопропускающей прорези, для обеспечения того, что отражающий элемент 351 способен принимать световой сигнал, испускаемый внешним источником света во время вращения узла 330 переноса проявителя. В некоторых вариантах осуществления, когда отражающий элемент 351 смонтирован в канале 320 для переноса проявителя, источник света может также быть смонтирован в канале 320 для переноса проявителя одновременно. Понятно, что в этом случае может быть не нужно открывать светопропускающую прорезь на наружной стенке канала 320 для переноса проявителя.

[0070] Как показано на фиг. 6-8, в одном варианте осуществления отражающий элемент 351 может быть расположен на соединительном элементе 3321 в форме вала перекидной детали 332. Когда соединительный элемент 3321 в форме вала перекидной детали 332 выполнен из отражающего материала, отражающий элемент 351 и соединительный элемент 3321 в форме вала могут быть выполнены заодно. Или, когда соединительный элемент 3321 в форме вала перекидной детали 332 выполнен из неотражающего материал материала, отражающий элемент 351 может быть приклеен к соединительному элементу 3321 в форме вала клеем. Понятно, что при установке соединительного элемента 3321 в форме вала в камере трубчатого соединительного элемента 3311 трубчатый соединительный элемент 3311 может закрывать соединительный элемент 3321 в форме вала. В этом случае, чтобы позволить внешнему источнику света все еще освещать отражающий элемент 351, светопроницаемое окно 33111 может открываться на трубчатом соединительном элементе 3311, и при установке соединительного элемента 3321 в форме вала в камере трубчатого соединительного элемента 3311 светопроницаемое окно 33111 может перекрывать отражающий элемент 351 по меньшей мере частично. Понятно, что в соответствии с этой компоновкой отражающий элемент 351 может быть способен принимать световой сигнал, испускаемый внешним источником света во время вращения перекидной детали 332. Предпочтительно светопроницаемое окно 33111 может полностью перекрываться с отражающим элементом 351 для увеличения интенсивности освещения светового сигнала.

[0071] Кроме того, в одном варианте осуществления, отражающий элемент 351 может быть размещен на одном выступе 33211 соединительного элемента 3321 в форме вала, и предпочтительно отражающий элемент 351 и перекидной пластинчатый элемент 3322 могут быть размещены на прямой линии. Выемка в камере трубчатого соединительного элемента 3311 может быть размещена соответственно светопроницаемому окну 33111. Благодаря возможности установки соединительного элемента 3321 в форме вала в камере трубчатого соединительного элемента 3311 выступ 33211 соединительного элемента 3321 в форме вала может стыковаться с выемкой в камере трубчатого соединительного элемента 3311. Таким образом, посредством монтажа светопроницаемого окна 33111 в некотором положении, соответствующем выемке в камере, может быть обеспечено перекрывание светопроницаемого окна 33111 со светоотражающей частью 351, когда соединительный элемент 3321 в форме вала установлен в камере трубчатого соединительного элемента 3311.

[0072] Кроме того, в еще одном варианте осуществления несколько отражающих элементов 351 могут быть размещены на нескольких выступах 33211 соединительного элемента 3321 в форме вала. И одно, два или больше светопроницаемых окон 33111 может быть предусмотрено на трубчатом соединительном элементе 3311. Площадь светопроницаемых окон 33111 может соответственно быть подстроена под количество светопроницаемых окон 33111, и выемки в камере трубчатого соединительного элемента 3311 могут быть размещены в соответствии со светопроницаемыми окнами 33111. Поскольку выступы 33211 соединительного элемента 3321 в форме вала стыкуются с выемками в камере трубчатого соединительного элемента 3311, когда соединительный элемент 3321 в форме вала установлен в камере трубчатого соединительного элемента 3311, светопроницаемые окна 33111 могут быть размещены в положениях, соответствующих выемкам в камере, так что светопроницаемые окна 33111 перекрывают отражающие элементы 351, когда соединительный элемент 3321 в форме вала установлен в камере трубчатого соединительного элемента 3311.

[0073] Кроме того, в одном варианте осуществления, если предусмотрены два светопроницаемых окна 33111 на трубчатом соединительном элементе 3311, два светопроницаемых окна 33111 могут быть размещены с поворотом на 180° в направлении окружности.

[0074] Отражающий элемент 351 может также быть предусмотрен в других положениях на перекидной детали 332 или в других положениях на соединительном элементе 3321 в форме вала перекидной детали 332 в соответствии с фактическими потребностями. В настоящей заявке нет ограничений на этот счет.

[0075] В настоящей заявке также предложен адаптер 352. Адаптер 352 может быть закреплен на устройстве 300 управления подачей проявителя с возможностью отсоединения. Устройство 300 управления подачей проявителя может быть снабжено крепежной областью 3311a, и крепежная область 3311a может быть использована для крепления адаптера 352. В одном варианте осуществления адаптер 352 может представлять собой отражающий лист, и отражающий лист может содержать крепежную поверхность 3521 и отражающую поверхность 3522. Когда адаптер 352 закреплен на устройстве 300 управления подачей проявителя, крепежная поверхность 3521 может быть закреплена на компоненте 330 для переноса проявителя, и компонент 330 для переноса проявителя может быть по меньшей мере частично расположен в канале 320 для переноса проявителя. Канал 320 для переноса проявителя может соединять вмещающее проявитель устройство 100 и компонент 310 получения изображений. Отражающая поверхность 3522 может быть использована для обнаружения рабочего состояния компонента 330 для переноса проявителя. Когда устройство 1000 для формирования изображений получает информацию о рабочем состоянии компонента 330 для переноса проявителя, информация о рабочем состоянии и информация об оставшемся количестве проявителя в компоненте 310 получения изображений, описанном выше, может быть использована для определения потребности в управлении вмещающим проявитель устройством 100 для подачи проявителя в канал 320 для переноса проявителя.

[0076] В еще одном варианте осуществления крепежная поверхность 3521 может быть расположена противоположно отражающей поверхности 3522, и отражающая поверхность 3522 может быть использована для отражения светового сигнала внешнего источника света на устройство 1000 для формирования изображений, так что устройство 1000 для формирования изображений способно определять информацию о рабочем состоянии компонента 330 для переноса проявителя, исходя из светового сигнала, отраженного отражающей поверхностью 3522.

[0077] В еще одном варианте осуществления адаптер 352 может быть расположен на приводной детали 331 или перекидной детали 332 компонента 330 для переноса проявителя, и может отражать световой сигнал внешнего источника света на устройство 1000 для формирования изображений во время вращения приводной детали 331 или перекидной детали 332.

[0078] В еще одном варианте осуществления на наружной стенке канала 320 для переноса проявителя может быть предусмотрена светопропускающая прорезь, и световой сигнал внешнего источника света может излучаться в канал 320 для переноса проявителя через светопропускающую прорезь. В осевом направлении канала 320 для переноса проявителя, при вращении приводной детали 331 или перекидной детали 332 на заданный угол, отражающая поверхность 3522 адаптера 352 может быть расположена на приводной детали 331 или перекидной детали 332 в положении противоположно светопропускающей прорези.

[0079] В еще одном варианте осуществления, когда адаптер 352 закреплен на устройстве 300 управления подачей проявителя, положение адаптера 352 на приводной детали 310 или перекидной детали 320 может быть расположено снаружи канала 320 для переноса проявителя.

[0080] В еще одном варианте осуществления, при вращении приводной детали 331 или перекидной детали 332 на заданный угол, отражающая поверхность 3522 адаптера 352 может быть использована для отражения светового сигнала внешнего источника света на устройство 1000 для формирования изображений.

[0081] В еще одном варианте осуществления, когда адаптер 352 смонтирован на перекидной детали 320, перекидная деталь может содержать первую неотражающую область. Когда приводная деталь 310 приводит перекидную деталь 320 во вращение, световой сигнал внешнего источника света может поочередно излучаться на отражающую поверхность 3522 и первую неотражающую область. Или, когда адаптер смонтирован на приводной детали 310, приводная деталь 310 может быть снабжена второй неотражающей областью, и когда приводная деталь 310 вращается благодаря приводному усилию устройства 1000 для формирования изображений, световой сигнал внешнего источника света может поочередно испускаться на отражающую поверхность 3522 и вторую неотражающую область, и световой сигнал внешнего источника света отражается отражающей поверхностью 3522 адаптера 352. Отражающая поверхность 3522 может быть использована, чтобы дать возможность устройству 1000 для формирования изображений получать сигнал первого уровня. Световой сигнал внешнего источника света может отражаться первой неотражающей областью или второй неотражающей областью, и первая неотражающая область или вторая неотражающая область может быть использована, чтобы дать возможность устройству 1000 для формирования изображений получать сигнал второго уровня, и сигнал первого уровня и сигнал второго уровня являются такими, как описано выше.

[0082] В еще одном варианте осуществления устройство 300 управления подачей проявителя может содержать компонент 310 получения изображений, канал 320 для переноса проявителя, соединяющий вмещающее проявитель устройство 100 и компонент 310 получения изображений, компонент 330 для переноса проявителя, блок обратной связи для информации об оставшемся количестве и блок 350 обнаружения рабочего состояния. Компонент 330 для переноса проявителя может быть по меньшей мере частично расположен в канале 320 для переноса проявителя и может переносить проявитель в канале 320 для переноса проявителя, подаваемый вмещающим проявитель устройством 100, на компонент 310 получения изображений. Блок обратной связи для информации об оставшемся количестве может быть использован для отправки информации об оставшемся количестве проявителя в компоненте 310 получения изображений на устройство 1000 для формирования изображений. Информация об оставшемся количестве проявителя может быть использована для определения необходимости подачи проявителя на компонент 310 получения изображений. Область установки блока обнаружения состояния может быть использована для установки блока 350 обнаружения состояния, и блок 350 обнаружения состояния может быть использован для обнаружения рабочего состояния компонента 330 для переноса проявителя. Когда устройство 1000 для формирования изображений получает информацию о рабочем состоянии, информация об оставшемся количестве проявителя и информация о рабочем состоянии могут быть использованы для определения потребности в управлении вмещающим проявитель устройством 100 для подачи проявителя в канал 320 для переноса проявителя.

[0083] В еще одном варианте осуществления область установки блока обнаружения состояния может быть смонтирована на компоненте 330 для переноса проявителя.

[0084] В еще одном варианте осуществления компонент 330 для переноса проявителя может содержать приводную деталь 331. Приводная деталь 331 может принимать приводное усилие устройства 1000 для формирования изображений, и перекидная деталь 332 может быть соединена с приводной деталью 331. Перекидная деталь 332 может вращаться благодаря приводу от приводной детали 331, для перекидывания проявителя в канале 320 для переноса проявителя, так что проявитель в канале 320 для переноса проявителя переносится на компонент 310 получения изображений. Область установки блока обнаружения состояния может быть смонтирована на приводной детали 331 или перекидной детали 332.

[0085] В еще одном варианте осуществления, когда область установки блока обнаружения состояния используется для установки блока 350 обнаружения состояния, компонент 330 для переноса проявителя может содержать неотражающую область.

[0086] В еще одном варианте осуществления, показанном на фиг. 13-15, устройство управления подачей проявителя может также содержать блок 333 защиты. Блок 333 защиты может содержать закрывающий элемент 3331, крепежный элемент 3332 и позиционирующий элемент 3333. Крепежный элемент 3332 может быть закреплен на соединительном элементе 3321 в форме вала перекидной детали 332, и торцевая поверхность крепежного элемента 3332 может прилегать к разделителю 3323 перекидной детали 332. Закрывающий элемент 3331 может быть соединен с крепежным элементом 3332, и закрывающий элемент 3331 может закрывать по меньшей мере часть отражающего элемента 351, или закрывающий элемент 3331 может закрывать отражающий элемент 351 целиком. Закрывающий элемент 3331 может защищать отражающий элемент 351 для предотвращения утечки проявителя во вмещающем проявитель устройстве 100 и его попадания на отражающий элемент 351 для влияния на точность обнаружения. Позиционирующий элемент 3333 может быть соединен с закрывающим элементом 3331 и крепежным элементом 3332, и позиционирующий элемент 3333 может быть соединен с компонентом 310 получения изображений. То есть позиционирующий элемент 3333 может быть установлен на каркасе компонента 310 получения изображений для позиционирования крепежного элемента 3332 и ограничения вращения крепежного элемента 3332 относительно перекидной детали 332 и/или приводной детали 331.

[0087] В одном варианте осуществления закрывающий элемент 3331 блока 333 защиты может быть снабжен вытянутой кромкой 3331a. Закрывающий элемент 3331 может быть дугообразным, и вытянутая кромка 3331a может быть горизонтальной, что может дополнительно увеличивать площадь отражающего элемента 351, эффективно защищать отражающую часть 351, и предотвращать утечку проявителя во вмещающем проявитель устройстве 100 и его попадание на отражающий элемент 351 с влиянием точности обнаружения рабочего состояния компонента для переноса проявителя.

[0088] В настоящем изобретении информация об оставшемся количестве может быть обнаружена блоком обратной связи для информации об оставшемся количестве, и рабочее состояние компонента для переноса проявителя может быть обнаружено блоком обнаружения состояния, так что количеством подаваемого проявителя можно точно управлять, и проявитель может стабильно и равномерно поступать в компонент 310 получения изображений. Таким образом, качество изображения устройства 1000 для формирования изображений может быть улучшено, и может быть предотвращена агрегация проявителя в компоненте 310 получения изображений.

[0089] В вариантах осуществления также предложен картридж. Как показано на фиг. 19, которая представляет собой структурную схему иллюстративного картриджа, предлагаемого в настоящей заявке, в одном варианте осуществления картридж может быть закреплен с возможностью отсоединения на устройстве 1000 для формирования изображений, и может содержать вмещающее проявитель устройство 100 для вмещения проявителя и устройства 300 управления подачей проявителя, предложенных в различных вариантах осуществления настоящего изобретения.

[0090] В настоящей заявке также предложено устройство для формирования изображений. Как показано на фиг. 20, в одном варианте осуществления устройство 1000 для формирования изображений может содержать основной корпус 1100, и основной корпус 1100 может содержать каркас (кожух основного корпуса 1100, не показан на фигуре) и вмещающую камеру 1110. Вмещающая камера 1110 может быть использована для приема вмещающего проявитель устройства 100 и устройства 300 управления подачей проявителя, описанных в вариантах осуществления выше.

[0091] Устройство 1000 для формирования изображений может также содержать блок 200 управления подачей проявителя. Блок 200 управления подачей проявителя может быть использован для управления вмещающего проявитель устройства 100 для подачи проявителя в канал 320 для переноса проявителя, исходя из информации об оставшемся количестве проявителя в компоненте 310 получения изображений и информации о рабочем состоянии компонента 330 для переноса проявителя, предоставленными устройством 300 управления подачей проявителя.

[0092] Как показано на фиг. 21, в одном варианте осуществления блок 200 управления подачей проявителя может включать:

модуль 210 определения потребности, используемый для определения, требует ли компонент 310 получения изображений снабжения проявителем, исходя из информации об оставшемся количестве проявителя в компоненте 310 получения изображений, предоставляемой устройством 300 управления подачей проявителя;

Модуль 220 определения рабочего состояния, используемый для определения, отвечает ли рабочее состояние компонента 330 для переноса проявителя требованиям, исходя из информации о рабочем состоянии компонента 330 для переноса проявителя, предоставляемой устройством 300 управления подачей проявителя; и

Модуль 230 управления подачей проявителя, используемый для управления вмещающим проявитель устройством 100 для подачи проявителя в канал 320 для переноса проявителя устройства 300 управления подачей проявителя, и управления компонентом 330 для переноса проявителя с его приведением в работу для переноса проявителя в канале 320 для переноса проявителя на компонент 310 получения изображений, когда модуль 210 определения потребности определяет, что компонент 310 получения изображений требует подачи проявителя и модуль 220 определения рабочего состояния определяет, что рабочее состояние компонента 330 для переноса проявителя отвечает требованиям.

[0093] В одном варианте осуществления, показанном на фиг. 22, блок 200 управления подачей проявителя может, кроме того, содержать модуль 240 источника света, используемый для отправки первого светового сигнала («первый световой сигнал» может пониматься как световой сигнал, излучаемый внешним источником света или источником света, упомянутым выше) на устройство 300 управления подачей проявителя, когда модуль 210 определения потребности определяет, что компонент 310 получения изображений нуждается в подаче проявителя, так что модуль 220 определения рабочего состояния предоставляет информацию о рабочем состоянии компонента 330 для переноса проявителя, исходя из первого светового сигнала.

[0094] В одном варианте осуществления информация о рабочем состоянии компонента 330 для переноса проявителя может, кроме того, содержать второй световой сигнал (второй световой сигнал может пониматься как световой сигнал, отраженный отражающим элементом, упомянутым выше). Модуль определения рабочего состояния может определять, отвечает ли рабочее состояние компонента для переноса проявителя требованиям, согласно характеристикам формы волны второго светового сигнала.

[0095] Следует отметить, что модуль 240 источника света в данном варианте осуществления настоящего изобретения основан на той же концепции, что и «внешний источник света» или «источник света», упомянутый выше. Для удобства описания в настоящей заявке использованы различные выражения.

[0096] В одном варианте осуществления устройство 1000 для формирования изображений может также содержать первый приводной блок 251 и второй приводной блок 252, как показано на фиг. 23. Первый приводной блок 251 может быть использован для реагирования на работу пользователя с устройством 1000 для формирования изображений и приведение компонента 310 получения изображений в действие. Второй приводной блок 252 может быть использован, чтобы заставить вмещающее проявитель устройство 100 подавать проявитель в канал 320 для переноса проявителя устройства 300 управления подачей проявителя.

[0097] В одном варианте осуществления второй приводной блок 252 может приводиться в действие первым приводным блоком 251. В некоторых других вариантах осуществления второй приводной блок 252 может также приводиться в действие отдельно. В настоящей заявке нет ограничений на этот счет.

[0098] В настоящей заявке также предложен способ управления подачей проявителя. Данный способ может быть применен к устройству для формирования изображений, и вмещающее проявитель устройство и устройство управления подачей проявителя, предложенные в различных вариантах осуществления настоящего изобретения, могут быть установлены на устройстве для формирования изображений. Как показано на фиг. 24, в одном варианте осуществления способ управления подачей проявителя может включать следующее:

S1801: в ответ на операцию формирования изображения, запущенную пользователем, управление первым приводным блоком с приведением компонента получения изображений во вращение;

S1802: прием информации об оставшемся количестве проявителя компонента получения изображений, отправленной устройством управления подачей проявителя;

S1803: определение, требует ли компонент получения изображений подачи проявителя, исходя из информации об оставшемся количестве проявителя компонента, формирующего изображения;

S1804: прием информации о рабочем состоянии компонента для переноса проявителя, отправленной устройством управления подачей проявителя;

S1805: определение, отвечает ли рабочее состояние компонента для переноса проявителя требованиям, исходя из информации о рабочем состоянии компонента для переноса проявителя; и

S1806: при определении того, что компонент получения изображений требует подачи проявителя и рабочее состояние компонента для переноса проявителя отвечает требованиям, управление вмещающим проявитель устройством для подачи проявителя в канал для переноса проявителя устройства управления подачей проявителя, и управление компонентом для переноса проявителя устройства управления подачей проявителя с его приведением в работу для переноса проявителя в канале для переноса проявителя на компонент получения изображений.

[0099] Во время операции формирования изображения можно соответственно выполнять определение того, нужно ли подавать проявитель, и того, что рабочее состояние компонента для переноса проявителя отвечает требованиям. Проявитель может подаваться на компонент получения изображений только когда компонент получения изображений требует подачи проявителя и рабочее состояние компонента для переноса проявителя отвечает требованиям, для обеспечения того, что проявитель может стабильно и равномерно поступать в компонент получения изображений, с улучшением качества изображения устройства для формирования изображений, и предотвращением полимеризации проявителя в компоненте получения изображений.

[0100] В одном варианте осуществления, при определении того, что компонент получения изображений требует подачи проявителя, но с определением того, что рабочее состояние компонента для переноса проявителя не отвечает требованиям, может быть выведено первое сообщение об ошибке.

[0101] В одном варианте осуществления, то, отвечает ли рабочее состояние компонента для переноса проявителя требованиям, может быть определено, исходя из информации о рабочем состоянии компонента для переноса проявителя. Кроме того, то, является ли рабочее состояние компонента для переноса проявителя стабильным, может быть определено, исходя из информации о рабочем состоянии компонента для переноса проявителя. Если рабочее состояние компонента для переноса проявителя нестабильно, может быть определено, что рабочее состояние компонента для переноса проявителя не отвечает требованиям.

[0102] В одном варианте осуществления, при определении того, что рабочее состояние компонента для переноса проявителя не отвечает требованиям, может выводиться первое сообщение-подсказка об ошибке для подсказки пользователю, что следует проверить устройство для формирования изображений.

[0103] Способ, показанный на фиг. 24, может представлять собой способ управления подачей проявителя перед выполнением операции формирования изображения. В одном варианте осуществления после запуска устройства для формирования изображений (например, на этапе предварительного нагрева) сначала может проверяться рабочее состояние компонента для переноса проявителя, так что операция формирования изображения может быть быстро выполнена после размещения операции формирования изображения, запущенной пользователем.

[0104] Как показано на фиг. 25, в одном варианте осуществления способ дополнительно включает:

S1901: в ответ на работу пользователя с устройством для формирования изображений, управление работой компонента получения изображений устройства управления подачей проявителя;

S1902: в ответ на запуск подачи питания пользователем, управление первым приводным блоком с приведением компонента получения изображений во вращение; и

S1903: исходя из информации о рабочем состоянии компонента для переноса проявителя, определение, является ли рабочее состояние компонента для переноса проявителя стабильным. Если рабочее состояние компонента для переноса проявителя нестабильно, может быть определено, что рабочее состояние компонента для переноса проявителя не отвечает требованиям.

[0105] В одном варианте осуществления, при определении того, что рабочее состояние компонента переноса проявителя отвечает требованиям, может быть введено состояние готовности подачи проявителя, так что устройство для формирования изображений выполняет операцию формирования изображений, исходя из запуска пользователем. При определении того, что рабочее состояние компонента переноса проявителя не отвечает требованиям, может выводиться второе сообщение-подсказка об ошибке для подсказки пользователю, что следует проверить устройство для формирования изображений.

[0106] В настоящей заявке дополнительно предложен машиночитаемый носитель данных. Носитель данных может содержать сохраненную программу. При исполнении программы устройство, в котором расположен носитель данных, может управляемо выполнять способ управления подачей проявителя, предложенный в различных вариантах осуществления настоящего изобретения. Для подробного описания может быть сделана ссылка на приведенные выше варианты осуществления способа установки программы. Машиночитаемый носитель данных может представлять собой магнитный диск, оптический диск, постоянное запоминающее устройство (ROM), оперативное запоминающее устройство (RAM) или т.п.

[0107] В настоящей заявке дополнительно предложен компьютерный программный продукт. Компьютерный программный продукт может содержать исполняемые команды. При исполнении исполняемых программ компьютером компьютер может управляемо исполнять способ управления подачей проявителя, предложенный в различных вариантах осуществления настоящего изобретения.

[0108] Раскрытые варианты осуществления являются лишь иллюстративными. Другие применения, преимущества, изменения, модификации или эквиваленты раскрытых вариантов осуществления очевидны специалистам в данной области и попадают в объем правовой защиты настоящей заявки. В некоторых случаях действия или этапы, приведенные в настоящей заявке, могут выполняться в порядке, отличном от порядка в вариантах осуществления, с достижением, как и ранее, требуемых результатов. Кроме того, процессы, описанные на сопроводительных графических материалах, не обязательно требуют конкретного показанного порядка или последовательного порядка для достижения требуемых результатов. Также могут быть возможны или могут быть преимущественными многозадачность и параллельная обработка в определенных вариантах осуществления.

[0109] Любой процесс или способ, показанные в блок-схемах, или описанные иначе здесь, могут быть поняты как представляющие модули, сегменты или части кода, содержащие одну или более исполняемых программ для реализации индивидуальных логических функций или этапов способа, и объем правовой защиты предпочтительных вариантов осуществления в данном описании включает альтернативные варианты реализации, в котором функции могут выполняться не в показанном или описанном порядке, включительно с одновременным или обратным порядком, в зависимости от задействованных функций.

[0110] В настоящей заявке раскрытые системы, устройства или способы могут быть реализованы иначе. Например, вышеописанные варианты осуществления устройств являются лишь иллюстративными. Например, разделение блоков представляет собой лишь разделение логических функций. В фактической реализации могут быть другие способы разделения. Например, несколько блоков или компонентов могут быть скомбинированы или могут быть интегрированы в другую систему, или некоторые признаки могут быть проигнорированы или не реализованы. С другой стороны, взаимное сопряжение, или непосредственное сопряжение, или коммуникационное соединение, показанное или описанное, может быть выполнено через какие-либо интерфейсы, и непрямое сопряжение или коммуникационное соединение устройств или блоков может быть электрическим, механическим или иметь иные формы. Каждый функциональный блок в каждом варианте осуществления настоящей заявки может быть интегрирован в один блок обработки, или каждый блок может физически существовать отдельно, или два или более блоков могут быть объединены в один блок. Вышеупомянутые объединенные блоки могут быть реализованы в виде аппаратного обеспечения или в виде аппаратного обеспечения вместе с программными функциональными блоками.

[0111] Объединенные блоки, реализованные в виде программных функциональных блоков, могут храниться на энергонезависимом машиночитаемом носителе данных. Вышеупомянутые программные функциональные блоки могут храниться на носителе данных, включая несколько команд, заставляющих вычислительное устройство (которое может представлять собой персональный компьютер, соединитель или сетевое устройство и т.п.) или процессор исполнять часть способов, описанных в каждом варианте осуществления настоящего изобретения. Вышеупомянутый носитель данных может предусматривать носитель, который может хранить программный код, такой как флеш-диск, мобильный жесткий диск, постоянное запоминающее устройство (ROM), оперативное запоминающее устройство (RAM), магнитный диск или оптический диск и т.п.

[0112] Раскрытые варианты осуществления являются лишь иллюстративными. Другие применения, преимущества, изменения, модификации или эквиваленты раскрытых вариантов осуществления очевидны специалистам в данной области и попадают в объем правовой защиты настоящей заявки.

Настоящее изобретение относится к области технологий формирования изображений. Устройство управления подачей проявителя содержит: компонент получения изображений; канал для переноса проявителя для соединения вмещающего проявитель устройства и компонента получения изображений; компонент для переноса проявителя, по меньшей мере частично расположенный в канале для переноса проявителя для переноса проявителя на компонент получения изображений; блок обратной связи для информации об оставшемся количестве, используемый для отправки информации об оставшемся количестве проявителя в компоненте получения изображений на устройство для формирования изображений, где информация об оставшемся количестве проявителя используется для определения потребности в подаче проявителя на компонент получения изображений; и блок обнаружения состояния, используемый для обнаружения рабочего состояния компонента для переноса проявителя. При получении устройством для формирования изображений информации о рабочем состоянии, информация об оставшемся количестве проявителя и информация о рабочем состоянии используются для определения потребности в управлении вмещающим проявитель устройством для подачи проявителя в канал для переноса проявителя. Однако при реальном применении, из-за отсутствия точного управления подачей проявителя, количество проявителя, подаваемого на компонент получения изображений, непостоянно, и проявитель неравномерно и нестабильно распределяется в компоненте получения изображений, что, в свою очередь, приводит к дефектам, таким как белые пятна или цветные пятна в изображении, и даже приводит к появлению полимеров в проявителе компонента получения изображений. Технический результат заключается в повышении точности управления подачей проявителя, а также повышении равномерности и стабильности распределения в компоненте, снижая вероятность дефектов печати. 3 н. и 17 з.п. ф-лы, 25 ил.

1. Устройство (300) управления подачей проявителя, содержащее:

компонент (310) получения изображений;

канал (320) для переноса проявителя для соединения вмещающего проявитель устройства (100) и компонента (310) получения изображений;

компонент (330) для переноса проявителя, по меньшей мере частично расположенный в канале (320) для переноса проявителя и используемый для переноса проявителя в канале (320) для переноса проявителя, подаваемого от вмещающего проявитель устройства (100) на компонент (310) получения изображений;

блок (340) обратной связи для информации об оставшемся количестве, используемый для отправки информации об оставшемся количестве проявителя в компоненте (310) получения изображений на устройство (1000) для формирования изображений, при этом информация об оставшемся количестве проявителя используется для определения потребности в подаче проявителя на компонент (310) получения изображений; и

блок (350) обнаружения состояния, используемый для обнаружения рабочего состояния компонента (330) для переноса проявителя, причем: когда устройство (1000) для формирования изображений получает информацию о рабочем состоянии, информация об оставшемся количестве проявителя и информация о рабочем состоянии используются для определения потребности в управлении вмещающим проявитель устройством (100) для подачи проявителя в канал (320) для переноса проявителя.

2. Устройство (300) по п. 1, отличающееся тем, что:

блок (350) обнаружения состояния содержит отражающий элемент (351);

отражающий элемент (351) размещен на компоненте (330) для переноса проявителя и используется для отражения светового сигнала внешнего источника света на устройство (1000) для формирования изображений, так что устройство (1000) для формирования изображений способно определять информацию о рабочем состоянии компонента (330) для переноса проявителя, исходя из светового сигнала, отраженного отражающим элементом (351).

3. Устройство (300) по п. 2, отличающееся тем, что:

компонент (330) для переноса проявителя содержит: приводную деталь (331) для приема приводного усилия устройства (1000) для формирования изображений; и перекидную деталь (332), соединенную с приводной деталью (331), причем перекидная деталь (332) используется для вращения во время приведения в движение приводной деталью (331) для перекидывания проявителя в канале (320) для переноса проявителя, так что проявитель в канале (320) для переноса проявителя передается на компонент (310) получения изображений;

при этом отражающий элемент (351) расположен на приводной детали (331) или перекидной детали (332), и отражает световой сигнал внешнего источника света к устройству (1000) для формирования изображений во время вращения приводной детали (331) или перекидной детали (332).

4. Устройство (300) по п. 3, отличающееся тем, что:

предусмотрена светопропускающая прорезь на наружной стенке канала (320) для переноса проявителя, и световой сигнал внешнего источника света излучается в канал (320) для переноса проявителя через светопропускающую прорезь; и

в осевом направлении канала (320) для переноса проявителя, при вращении приводной детали (331) или перекидной детали (332) на заданный угол, положение отражающего элемента (351) на приводной детали (331) или перекидной детали (332) противоположно светопропускающей прорези.

5. Устройство (300) по п. 3, отличающееся тем, что:

отражающий элемент (351) размещен в некотором положении на приводной детали (331) или перекидной детали снаружи канала (320) для переноса проявителя.

6. Устройство (300) по п. 3, отличающееся тем, что:

при вращении приводной детали (331) или перекидной детали (332) на заданный угол отражающий элемент (351) используется для отражения светового сигнала внешнего источника света на устройство (1000) для формирования изображений.

7. Устройство (300) по п. 3, отличающееся тем, что:

при вращении приводной детали (331) или перекидной детали (332) на заданный угол информация о рабочем состоянии компонента (330) для переноса проявителя, обнаруженная блоком (350) обнаружения состояния, используется для обозначения того, что проявитель во вмещающем проявитель устройстве (100) пригоден для подачи в канал (320) для переноса проявителя.

8. Устройство (300) по п. 3, отличающееся тем, что:

при размещении отражающего элемента (351) на перекидной детали (332) перекидная деталь (332) содержит первую неотражающую область, и во время приведения приводной деталью (331) перекидной детали (332) во вращение световой сигнал внешнего источника света поочередно излучается на отражающий элемент (351) и первую неотражающую область; или, при размещении отражающего элемента (351) на приводной детали (331), приводная деталь (331) снабжена второй неотражающей областью, и во время вращения приводной детали (331) приводным усилием устройства (1000) для формирования изображений световой сигнал внешнего источника света поочередно излучается на отражающий элемент (351) и вторую неотражающую область; и

световой сигнал внешнего источника света отражается отражающим элементом (351), и отражающий элемент (351) используется, чтобы позволять устройству (1000) для формирования изображений получать сигнал первого уровня; и световой сигнал внешнего источника света отражается первой неотражающей областью или второй неотражающей областью, и первая неотражающая область или вторая неотражающая область используется, чтобы позволять устройству (1000) для формирования изображений получать сигнал второго уровня.

9. Устройство (300) по п. 3, отличающееся тем, что:

перекидная деталь (332) содержит:

соединительный элемент (3321) в форме вала, используемый для соединения с приводной деталью (331);

перекидной пластинчатый элемент (3322), соединенный с соединительным элементом (3321) в форме вала и используемый для вращения во время приведения в движение приводной деталью (331) для перекидывания проявителя в канале (320) для переноса проявителя таким образом, чтобы проявитель в канале (320) для переноса проявителя переносился на компонент (310) получения изображений; и

разделитель (3323), размещенный между перекидным пластинчатым элементом (3322) и соединительным элементом (3321) в форме вала, и используемый для блокирования проявителя в канале (320) для переноса проявителя для препятствования достижению им соединительного элемента (3321) в форме вала;

приводная деталь (331) содержит трубчатый соединительный элемент (3311), и трубчатый соединительный элемент (3311) снабжен камерой для крепления соединительного элемента (3321) в форме вала;

соединительный элемент (3321) в форме вала содержит выступ (33211) для взаимодействия с выемкой в камере трубчатого соединительного элемента (3311).

10. Устройство (300) по п. 9, отличающееся тем, что:

соединительный элемент (3321) в форме вала содержит несколько выступов (33211), причем: несколько выступов (33211) размещены с интервалами; и

несколько выемок соответственно размещены в камере трубчатого соединительного элемента (3311) для взаимодействия с несколькими выступами (33211);

несколько выступов (33211), размещенных с интервалами, имеют крестовидную форму;

приводная деталь (331) и перекидная деталь (332) соединены с возможностью отсоединения; или приводная деталь (331) и перекидная деталь (332) выполнены заодно.

11. Устройство (300) по любому из пп. 1-10, отличающееся тем, что дополнительно содержит блок (333) защиты, причем:

блок (333) защиты закреплен на компоненте (330) для переноса проявителя для защиты компонента (330) для переноса проявителя;

или блок (333) защиты закреплен на перекидной детали (332) и используется для защиты отражающего элемента (351);

при этом блок (333) защиты содержит:

крепежный элемент (3332), закрепленный на перекидной детали (332);

закрывающий элемент (3331), соединенный с крепежным элементом (3332) и используемый для закрывания по меньшей мере части отражающего элемента (351); и

позиционирующий элемент (3333), соединенный с компонентом (310) получения изображений и используемый для позиционирования крепежного элемента (3332) и ограничения вращения крепежного элемента (3332) относительно перекидной детали (332) и/или приводной детали (331).

12. Устройство (300) по любому из пп. 1-11, отличающееся тем, что:

отражающий элемент (351) расположен на приводной детали (331) или перекидной детали (332) с применением клея, и отражает световой сигнал внешнего источника света к устройству (1000) для формирования изображений во время вращения приводной детали (331) или перекидной детали (332).

13. Устройство (1000) для формирования изображений, содержащее:

основной корпус (1100), содержащий каркас и вмещающую камеру (1110), причем вмещающая камера (1110) используется для размещения вмещающего проявитель устройства (100) и устройства (300) управления подачей проявителя по любому из пп. 1-12, при этом:

устройство (300) управления подачей проявителя содержит:

компонент (310) получения изображений;

канал (320) для переноса проявителя для соединения вмещающего проявитель устройства (100) и компонента (310) получения изображений;

компонент (330) для переноса проявителя, по меньшей мере частично расположенный в канале (320) для переноса проявителя и используемый для переноса проявителя в канале (320) для переноса проявителя, подаваемого от вмещающего проявитель устройства (100) на компонент (310) получения изображений;

блок (340) обратной связи для информации об оставшемся количестве, используемый для отправки информации об оставшемся количестве проявителя в компоненте (310) получения изображений на устройство (1000) для формирования изображений, где информация об оставшемся количестве проявителя используется для определения потребности в подаче проявителя на компонент (310) получения изображений; и

блок (350) обнаружения состояния, используемый для обнаружения рабочего состояния компонента (330) для переноса проявителя, причем: когда устройство (1000) для формирования изображений получает информацию о рабочем состоянии, информация об оставшемся количестве проявителя и информация о рабочем состоянии используются для определения потребности в управлении вмещающим проявитель устройством (100) для подачи проявителя в канал (320) для переноса,

и блок (200) управления подачей проявителя, используемый для управления вмещающим проявитель устройством (100) для подачи проявителя в канал (320) для переноса проявителя, исходя из информации об оставшемся количестве проявителя в компоненте (310) получения изображений и информации о рабочем состоянии компонента (330), для переноса проявителя устройства (300) управления подачей проявителя.

14. Устройство (1000) для формирования изображений по п. 13, отличающееся тем, что:

блок (200) управления подачей проявителя содержит:

модуль (210) определения потребности, используемый для определения, требует ли компонент (310) получения изображений снабжения проявителем, исходя из информации об оставшемся количестве проявителя в компоненте (310) получения изображений, предоставляемой устройством (300) управления подачей проявителя;

модуль (220) определения рабочего состояния, используемый для определения, отвечает ли рабочее состояние компонента (330) для переноса проявителя требованиям, исходя из информации о рабочем состоянии компонента (330) для переноса проявителя;

модуль (230) управления подачей проявителя, используемый для управления вмещающим проявитель устройством (100) для подачи проявителя в канал (320) для переноса проявителя устройства (300) управления подачей проявителя, когда модуль (210) определения потребности определяет, что компонент (310) получения изображений нуждается в подаче проявителя и модуль (220) определения рабочего состояния определяет, что рабочее состояние компонента (330) для переноса проявителя отвечает требованиям, с управлением компонентом (330) для переноса проявителя для переноса проявителя в канале (320) для переноса проявителя на компонент (310) получения изображений.

15. Устройство (1000) для формирования изображений по п. 14, отличающееся тем, что дополнительно содержит модуль (240) источника света, при этом:

модуль (240) источника света используется для отправки первого светового сигнала на устройство (300) управления подачей проявителя, когда модуль (210) определения потребности определяет, что компонент (310) получения изображений требует подачи проявителя, так что модуль определения рабочего состояния (220) предоставляет информацию о рабочем состоянии компонента (330) для переноса проявителя, исходя из первого светового сигнала.

16. Устройство (1000) для формирования изображений по п. 15, отличающееся тем, что:

информация о рабочем состоянии компонента (330) для переноса проявителя содержит второй световой сигнал; и

модуль (220) определения рабочего состояния определяет, отвечает ли рабочее состояние компонента (330) для переноса проявителя требованиям, согласно характеристикам второго светового сигнала.

17. Устройство (1000) для формирования изображений по п. 13, отличающееся тем, что дополнительно содержит:

первый приводной блок (251), используемый для приведения в действие компонента (310) получения изображений; и

второй приводной блок (252), используемый для того, чтобы заставить вмещающее проявитель устройство (100) подавать проявитель в канал (320) для переноса проявителя устройства (300) управления подачей проявителя.

18. Устройство (300) управления подачей проявителя, содержащее:

компонент (310) получения изображений;

канал (320) для переноса проявителя для соединения вмещающего проявитель устройства (100) и компонента (310) получения изображений;

компонент (330) для переноса проявителя, по меньшей мере частично расположенный в канале (320) для переноса проявителя и используемый для переноса проявителя в канале (320) для переноса проявителя, подаваемого от вмещающего проявитель устройства (100) на компонент (310) получения изображений;

блок (340) обратной связи для информации об оставшемся количестве, используемый для отправки информации об оставшемся количестве проявителя в компоненте (310) получения изображений на устройство (1000) для формирования изображений, где информация об оставшемся количестве проявителя используется для определения потребности в подаче проявителя на компонент (310) получения изображений; и

область установки блока обнаружения состояния, используемую для установки блока (350) обнаружения состояния, причем блок (350) обнаружения состояния используется для обнаружения рабочего состояния компонента (330) для переноса проявителя, и когда устройство (1000) для формирования изображений получает информацию о рабочем состоянии, информация об оставшемся количестве проявителя и информация о рабочем состоянии используются для определения потребности в управлении вмещающим проявитель устройством (100) для подачи проявителя в канал (320) для переноса проявителя.

19. Устройство (300) управления подачей проявителя по п. 18, отличающееся тем, что:

область установки блока обнаружения состояния расположена на компоненте (330) для переноса проявителя.

20. Устройство (300) управления подачей проявителя по п. 19, отличающееся тем, что:

компонент (330) для переноса проявителя содержит:

приводную деталь (331) для приема приводного усилия устройства (1000) для формирования изображений; и

перекидную деталь (332), соединенную с приводной деталью (331), причем перекидная деталь (332) используется для вращения во время приведения в движение приводной деталью (331) и перекидывания проявителя в канале (320) для переноса проявителя таким образом, чтобы проявитель в канале (320) для переноса проявителя переносился на компонент (310) получения изображений,

при этом:

область установки блока обнаружения состояния смонтирована на приводной детали (331) или перекидной детали (332);

при использовании области установки блока обнаружения состояния для установки блока (350) обнаружения состояния компонент (330) для переноса проявителя содержит неотражающую область.
