Ящик со съемной ручкой Российский патент 2025 года по МПК B65D1/22 B65D25/28

Изобретение относится к предмету для хранения и переноски вещей. Известен контейнер со съемной рукояткой (патент РФ 2635075). Контейнер для транспортировки и хранения предметов, содержит коробчатую емкость-корпус, крышку и рукоятку, выполненную из ручки с концевыми элементами, имеющими захваты на торцах, сопряженные с ответными частями на корпусе. При этом захваты выполнены с возможностью переноса контейнера и одновременной блокировки крышки при его поднятии за ручку в закрытом положении контейнера совместно с опорными частями, размещенными на концевых элементах рукоятки. Корпус имеет форму параллелепипеда со скругленными ребрами, упомянутые ответные части выполнены в виде горизонтальных углублений на каждой боковой грани корпуса, рукоятка выполнена в виде детали С-образной формы из упругого неметаллического материала. Расстояние S между захватами в свободном состоянии рукоятки меньше расстояния L между противолежащими наружными ребрами упомянутых углублений, причем указанные опорные части выполнены в виде выступов внутрь рукоятки, выполненных с возможностью образования над ними указанной ручки и криволинейной опорной поверхности под ними. Указанная криволинейная опорная поверхность сопряжена с соответствующей выпуклой наружной криволинейной поверхностью крышки, имеющей форму, соответствующую форме скругленных ребер корпуса, и выполняющей их функции, при этом в середине образующих всех четырех криволинейных поверхностей крышки над углублениями в корпусе в закрытом положении контейнера выполнены впадины под пальцы рук для снятия крышки. Причем в поперечных плоскостях, проходящих через оси симметрии крышки, впадины имеют перемычки с впаянными в них внутренними магнитами, сопряженными разноименными полюсами с наружными магнитами, впаянными в прилежащие криволинейные поверхности рукоятки.

Изобретение по прототипу обеспечивает надежную фиксацию крышки, а так также использование ручки удобно переноски контейнера на не большие расстояния.

Однако во время переноски контейнеров или ящиков на большие расстояния для удобства используют ремни для переноски, известная конструкция контейнера не подразумевает использование ремня для переноски, а соответственно известный контейнер будет удобно использовать только для переноски на короткие расстояния.

Известен контейнер, который был принят за прототип, содержащий корпус, к верхней боковой части которого прикреплены ручки. Он снабжен гибким съемным ремнем для переноски контейнера на плече, присоединяемым своими концами к указанным ручкам посредством захватов, каждый из которых в поперечном сечении выполнен U-образной формы. На конце одной боковины захвата выполнена прорезь под ремень, а конец второй боковины отогнут в сторону первой боковины, расположен с зазором относительно нее и ниже прорези, причем величина зазора соразмерна толщине ручек.

Конструкция контейнера по притопу позволяет использовать контейнер для переноски на большие расстояния, на плече используя ремень, а так же используя ручку для быстрого перемещения контейнера на короткие расстояния. А так же в техническом результате известного изобретения заявлено, что гибкий ремень для переноски крепится к ящику с помощью клеящихся элементов и его можно быстро снять. Возможность снятия ремня удобна при использовании ящика в ограниченном пространстве или при использовании приспособлений с зацепными элементами, так как ремень может за них зацепиться и опрокинуться.

Однако ручка на ящике выполнена с боку и при подъеме ящика одной рукой за ручку содержимое ящика может перемешаться, это особенно критично, если содержимое контейнера имеет элементы с крючками. А так же присоединения ремня с помощью клеящихся элементов не надежно, так как со временем элементы теряют скрепляющую способность и ремень может отсоединиться при переноске, что может привести к повреждению, как самого ящика, так и его содержимого.

Технический результат изобретения: повышение надежности и удобства ящика при его эксплуатации.

Технический результат достигается тем что, ящик содержит корпус с отверстиями под ремень для переноски, откидную крышку с замками, съемную ручку с ребрами жесткости и утолщением под захват, на длинной части ручки.

В отличие от прототипа съемная ручка присоединена к ящику через адаптер, который выполнен с возможностью установки на корпусе ящика в отверстия под ремень для переноски. Адаптер состоит из основной и дополнительной части, основная часть адаптера состоит из корпуса адаптера и язычка адаптера. В корпусе адаптера на лицевой стороне выполнено круглое отверстие с двумя малыми и одним большим прямоугольными углублениями. В верхней части корпуса адаптера выполнено прямоугольное отверстие с возможностью продевания ремня для переноски, что позволяет использовать ящик для длительных переходов, например в походах или вовремя пути к местам рыбной ловли. В нижней части корпуса адаптера и язычка адаптера выполнено соосное отверстие. В нижней части корпуса адаптера на лицевой стороне выполнены два отверстия. Дополнительная часть адаптера содержит два усика с утолщениями на концах и два выступа, причем усики выполнены с возможностью сжатия для вхождения и фиксирования в отверстиях нижней части корпуса адаптера и язычка адаптера, такая конструкция адаптера позволяет быстро снять его с корпуса ящика. Два выступа на дополнительной части адаптера выполнены с возможностью вхождения в отверстия в нижней части корпуса адаптера, они необходимы для центровки во время установки дополнительной части, а так же для дополнительного фиксирования. На цельной съемной ручке по бокам на внутренней части размещены круглые выступы с двумя малыми прямоугольными утолщениями. Они выполнены с возможностью вхождения в круглое отверстие с прямоугольными углублениями на основной части адаптера. Малые прямоугольные утолщения позволяют установить ручку только в горизонтальном положении, что препятствует самопроизвольному снятию ручки, так как такое положение ручка может занять только за счет манипуляций со стороны. На круглых выступах выполнены вырезы, причем вырезы выполнены таким образом, что в верхней части круглого выступа образуют большой прямоугольный выступ, который выполнен с возможностью вхождения в большое прямоугольное углубление на лицевой стороне корпуса адаптера. Во время того когда ящик находится в поднятом состоянии, большой прямоугольный выступ входит в большое прямоугольное углубление на лицевой стороне корпуса адаптера, что препятствует опрокидыванию ящика даже при не равномерной загрузке.

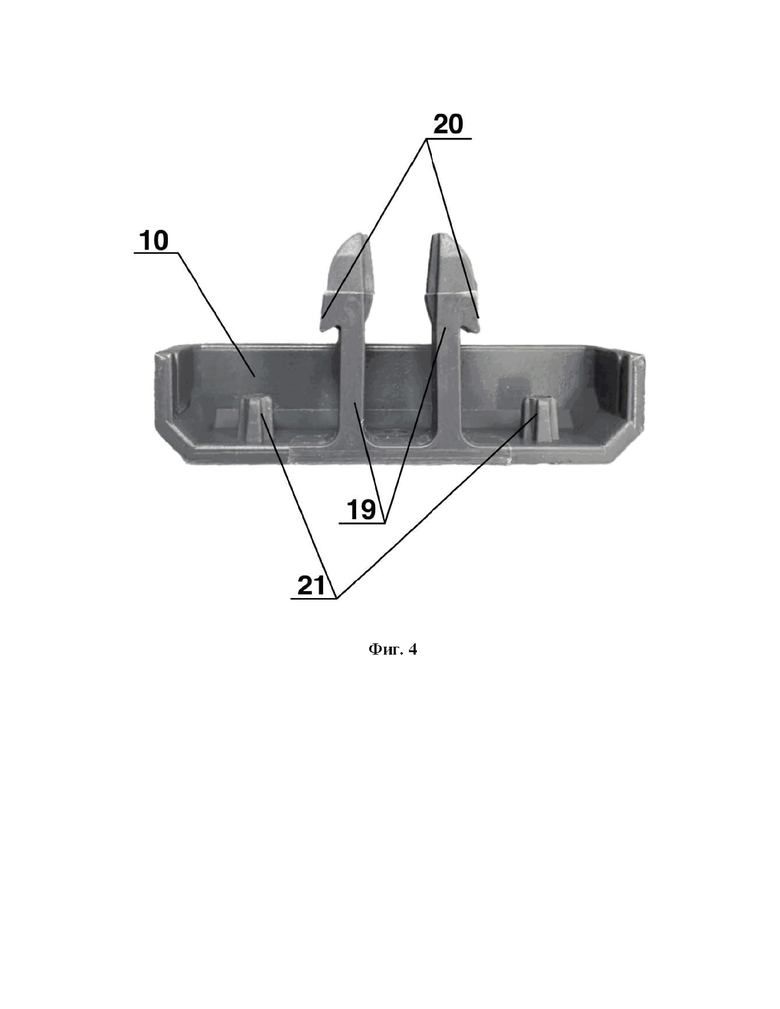

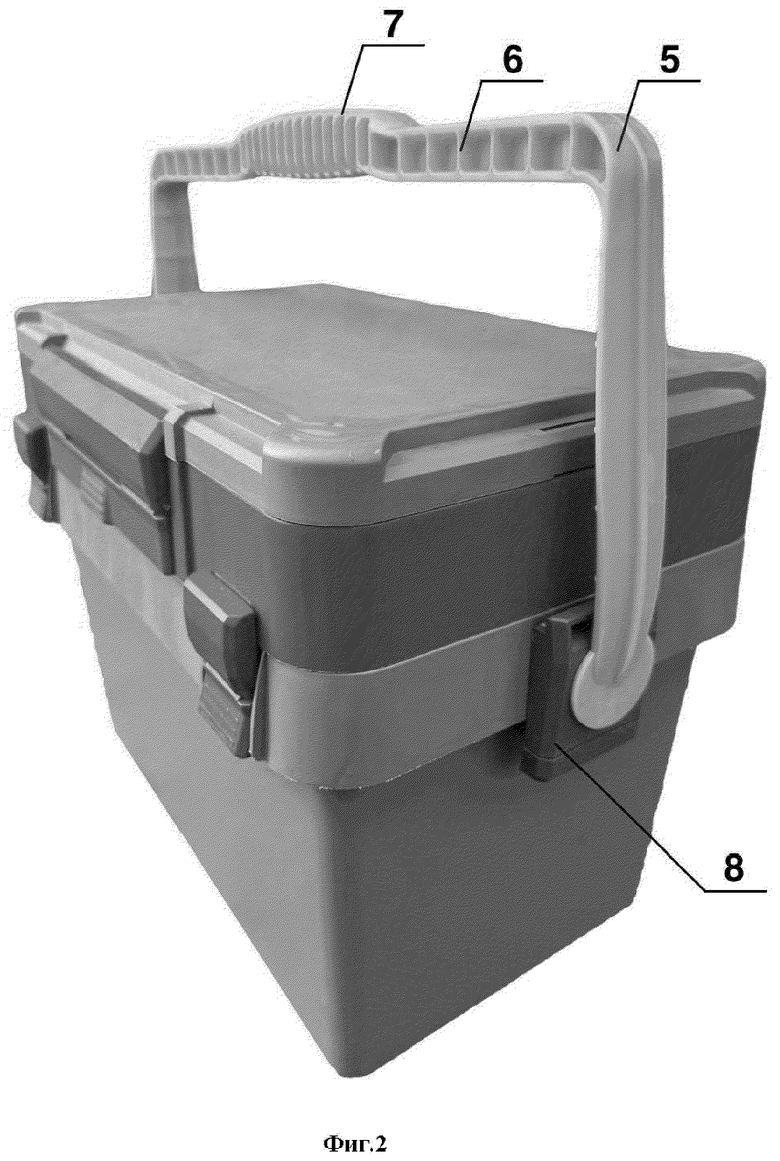

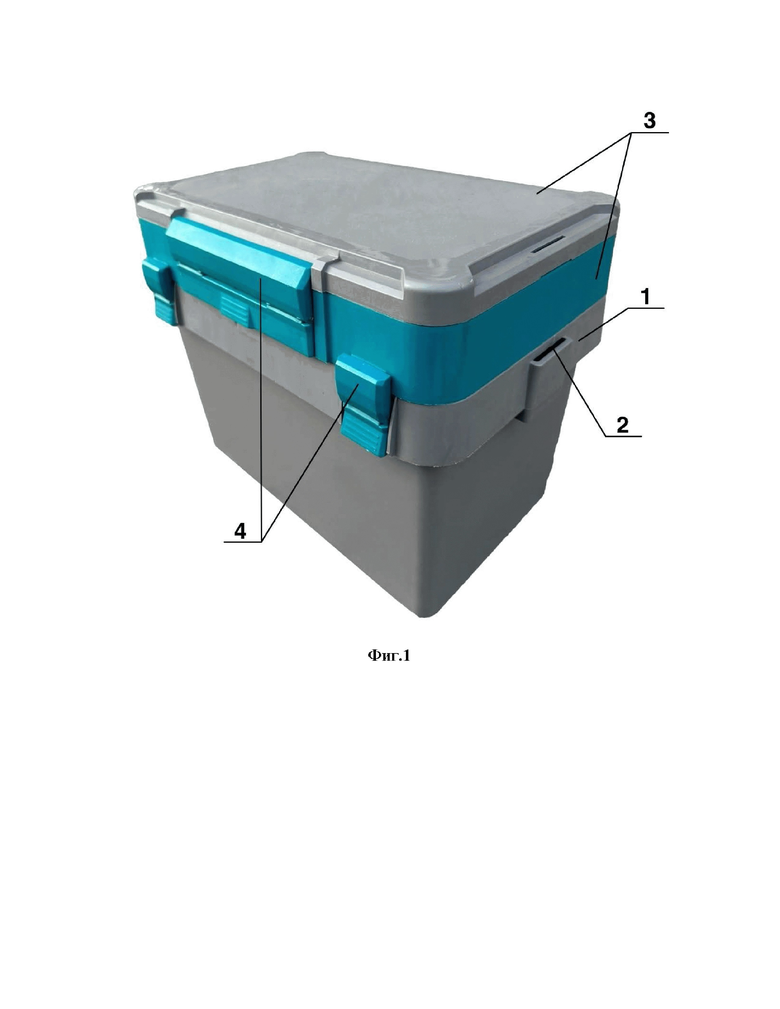

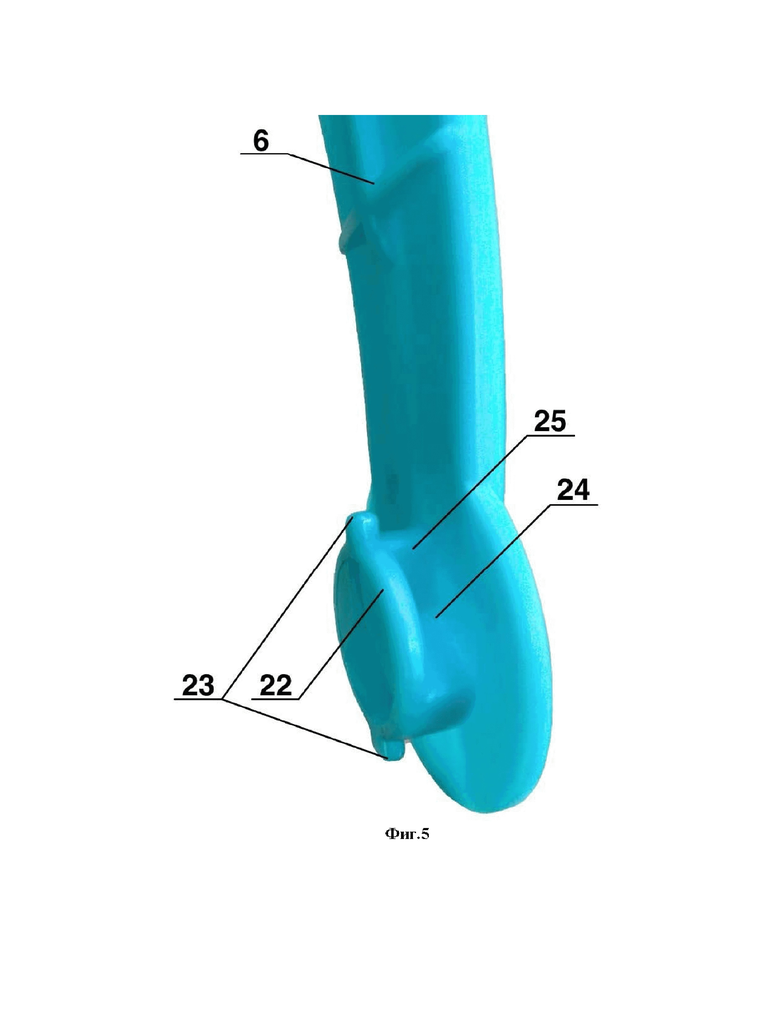

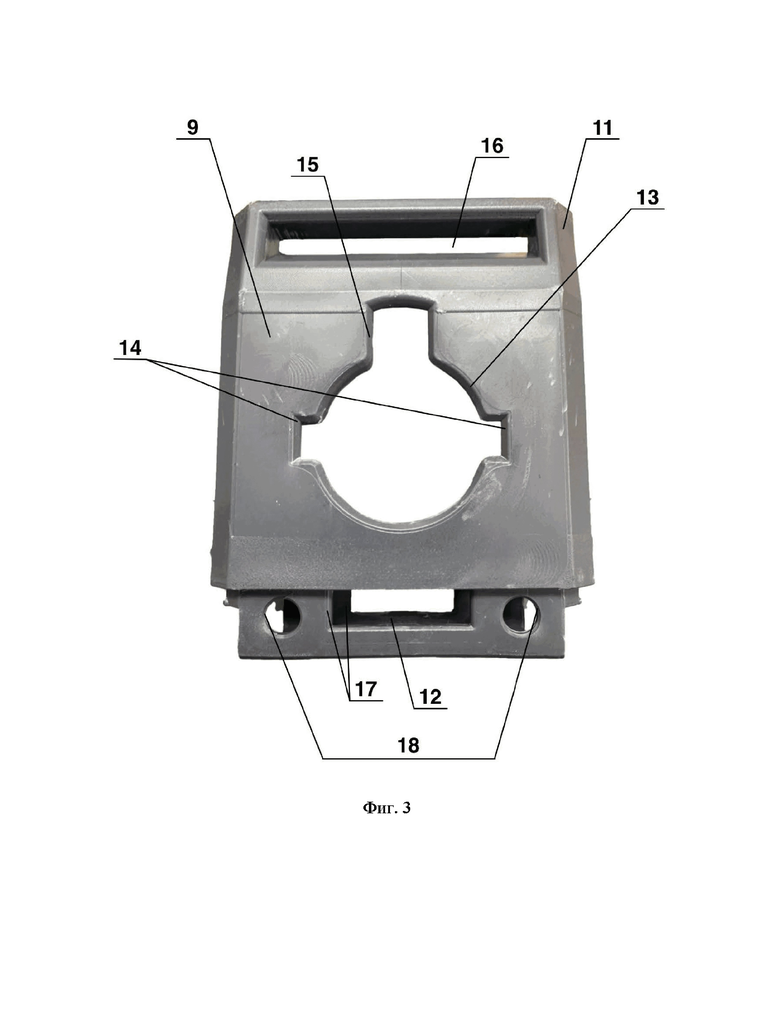

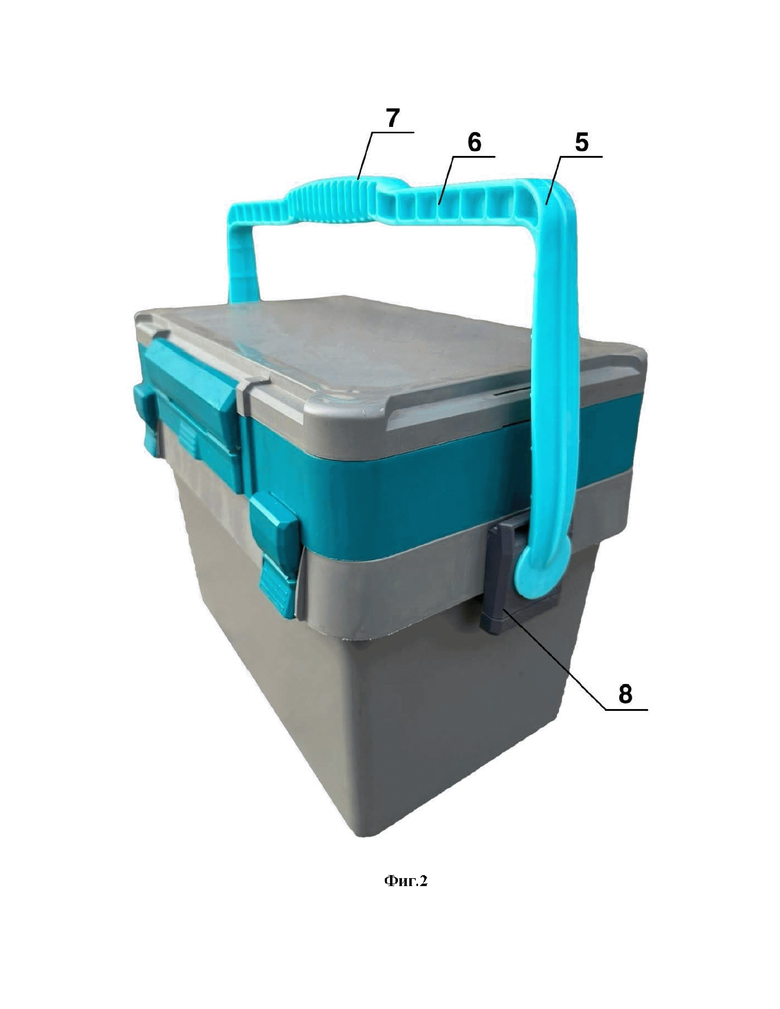

Предлагаемое устройство иллюстрируется чертежами, фиг. 1- общий вид ящика съёмного адаптера, фиг. 2 – общий вид ящика со съёмным адаптером, фиг 3 – вид сбоку корпуса ящика с установленной основной части адаптера, фиг. 4 –общий вид дополнительной части адаптера. Фиг. 5 – внутренняя часть ручки адаптера.

Ящик, содержит корпус 1 с отверстиями под ремень для переноски 2, откидные крышки 3 с замками 4 (фиг. 1), съемную ручку 5 с ребрами жесткости 6 и утолщением под захват 7, на длинной части ручки. Съемная ручка 5 присоединена к корпусу ящика 1 через адаптер 8, который выполнен с возможностью установки на корпусе ящика 1 в отверстия под ремень для переноски 2 (фиг. 1,2). Адаптер 8 состоит из основной 9 и дополнительной части 10, основная часть адаптера 9 состоит из корпуса адаптера 11 и язычка адаптера 12. В корпусе адаптера 11 на лицевой стороне выполнено круглое отверстие 13 с двумя малыми 14 и одним большим 15 прямоугольными углублениями. В верхней части корпуса 11 адаптера выполнено прямоугольное отверстие 16 с возможностью продевания ремня для переноски, что позволяет использовать ящик для длительных переходов, например в походах или вовремя пути к местам рыбной ловли. В нижней части корпуса адаптера 11 и язычка адаптера 12 выполнены соосные отверстия 17. В нижней части корпуса адаптера 11 на лицевой стороне выполнены два отверстия 18 (фиг. 3). Дополнительная часть адаптера 10 содержит два усика 19 с утолщениями на концах 20 и два выступа 21, причем усики 19 выполнены с возможностью сжатия для вхождения и фиксирования в отверстиях 17 в нижней части корпуса адаптера 11 и язычка адаптера 12, такая конструкция адаптера позволяет быстро снять его с корпуса ящика 1. Два выступа 21 на дополнительной части адаптера 10 выполнены с возможностью вхождения в отверстия в нижней части корпуса адаптера 11 , они необходимы для центровки во время установки дополнительной части 10, а так же для дополнительного фиксирования (фиг. 4). На съемной ручке 5 по бокам на внутренней части размещены круглые выступы 22 с двумя малыми прямоугольными утолщениями 23. Они выполнены с возможностью вхождения в круглое отверстие 13 с прямоугольными углублениями на основной части адаптера. Малые прямоугольные утолщения 23 позволяют установить ручку только в горизонтальном положении, что препятствует самопроизвольному снятию ручки, так как такое положение ручка может занять только за счет манипуляций со стороны. На круглых 22 выступах выполнены вырезы 24, причем вырезы выполнены таким образом, что в верхней части круглого 22 выступа они образуют большой прямоугольный выступ 25, который выполнен с возможностью вхождения в большое прямоугольное углубление 15 на лицевой стороне корпуса адаптера 11. Во время того когда ящик находится в поднятом состоянии, большой прямоугольный выступ 25 входит в большое прямоугольное углубление 15 на лицевой стороне корпуса адаптера 11, что препятствует опрокидыванию ящика даже при не равномерной загрузке.

Таким образом, предлагаемое устройство обеспечивает достижение технического результата, заключающегося в повышении надёжности и удобства его эксплуатации. Устройство может быть изготовлено с помощью известных в технике средств и из известных материалов. Следовательно, предлагаемое устройство обладает промышленной применимостью.

Изобретение относится к предмету для хранения и переноски вещей. Ящик содержит корпус с отверстиями под ремень для переноски, откидную крышку с замками, съемную ручку с ребрами жесткости и утолщением под захват на длинной части ручки. Съемная ручка присоединена к ящику через адаптер, который выполнен с возможностью установки на корпусе ящика в отверстия под ремень для переноски. Адаптер состоит из основной и дополнительной части, основная часть адаптера состоит из корпуса адаптера и язычка адаптера. В корпусе адаптера на лицевой стороне выполнено круглое отверстие с двумя малыми и одним большим прямоугольными углублениями. В верхней части корпуса адаптера выполнено прямоугольное отверстие с возможностью продевания ремня для переноски, что позволяет использовать ящик для длительных переходов, например в походах или во время пути к местам рыбной ловли. В нижней части корпуса адаптера и язычка адаптера выполнено соосное отверстие. В нижней части корпуса адаптера на лицевой стороне выполнены два отверстия. Дополнительная часть адаптера содержит два усика с утолщениями на концах и два выступа, причем усики выполнены с возможностью сжатия для вхождения и фиксирования в отверстиях нижней части корпуса адаптера и язычка адаптера, такая конструкция адаптера позволяет быстро снять его с корпуса ящика. Два выступа на дополнительной части адаптера выполнены с возможностью вхождения в отверстия в нижней части корпуса адаптера, они необходимы для центровки во время установки дополнительной части, а также для дополнительного фиксирования. На цельной съемной ручке по бокам на внутренней части размещены круглые выступы с двумя малыми прямоугольными утолщениями. Они выполнены с возможностью вхождения в круглое отверстие с прямоугольными углублениями на основной части адаптера. Малые прямоугольные утолщения позволяют установить ручку только в горизонтальном положении, что препятствует самопроизвольному снятию ручки, так как такое положение ручка может занять только за счет манипуляций со стороны. На круглых выступах выполнены вырезы, причем вырезы выполнены таким образом, что в верхней части круглого выступа образуют большой прямоугольный выступ, который выполнен с возможностью вхождения в большое прямоугольное углубление на лицевой стороне корпуса адаптера. Во время того, когда ящик находится в поднятом состоянии, большой прямоугольный выступ входит в большое прямоугольное углубление на лицевой стороне корпуса адаптера, что препятствует опрокидыванию ящика даже при неравномерной загрузке. Технический результат заключается в повышение надежности и удобства ящика при его эксплуатации. 5 ил.

Ящик, содержащий корпус с отверстиями под ремень для переноски, откидные крышки с замками, съемную ручку с ребрами жесткости и утолщением под захват на длинной части ручки, отличающийся тем что съемная ручка присоединена к корпусу ящика через адаптер, который выполнен с возможностью установки на корпусе ящика в отверстия под ремень для переноски, адаптер состоит из основной и дополнительной части, основная часть адаптера состоит из корпуса адаптера и язычка адаптера, в корпусе адаптера на лицевой стороне выполнено круглое отверстие с двумя малыми и одним большим прямоугольными углублениями, в верхней части корпуса адаптера выполнено прямоугольное отверстие с возможностью продевания ремня для переноски, в нижней части корпуса адаптера и язычка адаптера выполнены соосные отверстия, в нижней части корпуса адаптера на лицевой стороне выполнены два отверстия, дополнительная часть адаптера содержит два усика с утолщениями на концах и два выступа, причем усики выполнены с возможностью сжатия для вхождения и фиксирования в отверстиях нижней части корпуса адаптера и язычка адаптера, а два выступа на дополнительной части адаптера выполнены с возможностью вхождения в отверстия на лицевой стороне в нижней части корпуса адаптера, на съемной ручке по бокам на внутренней части размещены круглые выступы с двумя малыми прямоугольными утолщениями, которые выполнены с возможностью вхождения в круглое отверстие прямоугольными углублениями на основной части адаптера, на круглых выступах выполнены вырезы, причем вырезы выполнены таким образом, что в верхней части круглого выступа они образуют большой прямоугольный выступ, который выполнен с возможностью вхождения в большое прямоугольное углубление на лицевой стороне корпуса адаптера.
