Рыболовный ящик 2 Российский патент 2025 года по МПК A01K97/22

Предлагаемое изобретение относится к предмету для хранения и может быть использовано для хранения принадлежностей для рыбной ловли.

Известен ящик рыболовный (патент РФ 2355168), содержащий корпус, включающий переднюю, заднюю, более узкие, чем они, боковые стороны и дно; откидную крышку с запором и ремень для переноса. Ящик снабжен съемными контейнерами, выполненными с возможностью закрепления снаружи боковых сторон корпуса, при этом на тыльной стенке каждого контейнера, имеющей форму, ответную форме боковой стороны корпуса, сверху и снизу выполнены крепежные элементы в виде крючкообразных выступов. Два из этих крепежных элементов образованы сверху по краям этой стенки и лежат в ее плоскости, а на каждой боковой стороне корпуса сверху образован выступ с прорезями, крайние из которых предназначены для взаимодействия с упомянутыми двумя выступами съемных контейнеров.

Данная конструкция ящика удобна в использовании и применима для хранения снастей и переноски рыбы. Однако откидная крышка имеет большой собственный вес и при данной конструкции ящика при открытой основной крышке ящик не способен удерживать вертикальное положение.

Известен рыболовный ящик, электронный источник (https://poplavokshop.ru/zimnyaya-rybalka/yashchiki-zimnie-i-kany/-8) дата обращения 31.05.2023 г. Известный рыболовный ящик принят за прототип. Ящик по прототипу содержит корпус с основной откидной крышкой, ремень для переноски. Внутри основной откидной крышки сделана полость, которая может использоваться для хранения рыболовных снастей. Эта полость закрывается дополнительной откидной крышкой. На внутренней стороне дополнительной крышки также сделаны полости в форме маленьких ящиков, которые закрываются внутренними крышками. Данные полости могут быть использованы для хранения более мелких рыболовных снастей. На верхней части дополнительной откидной крышки выполнено несъёмное сиденье из мягкого материала, которое служит для удобства пользования и для утепления в холодное время года. С передней стороны ящика сделаны замки, которые закрывают основную и дополнительную откидные крышки. С обратной стороны ящика выполнены петли для основной откидной крышки и дополнительной откидной крышки. Петли идентичны в своем исполнении, каждая из них состоит из трех цилиндров с отверстием по центру оси и металлического стержня, диаметр которого равен диаметру отверстий в цилиндре. Металлический стержень вставляется в отверстия по центру оси в цилиндрах. Например, петля, соединяющая основную откидную крышку и корпус ящика, выполнена следующим образом: на корпусе ящика располагаются два цилиндра с отверстием по центру оси на расстоянии друг от друга, равному длине цилиндра. А на основной откидной крышке располагается один цилиндр с отверстием по центру оси. Цилиндр с отверстием по центру оси на основной откидной крышке размещается между цилиндрами с отверстием по центру оси на корпусе ящика, таким образом, чтобы металлический стрежень вошел во все три цилиндра. Ограничение в открытии основной и дополнительной крышек обеспечивается толщиной крышек.

Данная конструкция рыболовного ящика по прототипу удобна в использовании и позволяет применять его для переноски снастей и рыбы. Однако петли на основной откидной крышке на прототипе выполнены таким образом, что при открытии основной откидной крышки ящик может опрокидываться. Основная откидная крышка имеет большой собственный вес, и при данной конструкции ящика при открытой основной крышке ящик не способен удерживать вертикальное положение и падает. Это неудобно при эксплуатации и может привести к поломке ящика. Стенки полостей на дополнительной откидной крышке выполнены из твердого материала, и при хранении снастей с зацепным элементом, например крючками, снасти будут перемешиваться при открывании крышек и зацепляться друг за друга. Снасти бывают разных размеров, а на прототипе полость внутри основной откидной крышки выполнена без возможности деления её на отсеки, например, перегородками, это может так же привести к смешиванию снастей. Несъемное сиденье сделано из мягкого материала, которое в процессе эксплуатации быстро изнашивается. При большой загрузке полостей в форме маленьких ящиков крышки, которые закрывают полости, подвержены самопроизвольному открытию, что может привести к ослаблению или поломке замков, с помощью которых закрываются крышки.

Технический результат изобретения: повышение надежности и удобства рыболовного ящика при его эксплуатации.

Технический результат достигается тем, что рыболовный ящик содержит корпус с полостью, основную откидную крышку и дополнительную откидную крышку, ремень для переноски, сиденье из мягкого материала, ремень для крепления сиденья из мягкого материала, на лицевой части корпуса расположены замки для крепления основной откидной крышки и корпуса. По бокам в верхней части корпуса выполнены прямоугольные выступы с отверстиями с возможностью продевания ремня для переноски ящика. В стенках верхней части корпуса выполнены отверстия. В основной откидной крышке выполнена полость, которая разделена на два отсека прямоугольной формы, в отсеках расположены пластины из мягкого материала с прорезями, которые позволяют закрепить снасти с крючками. Под пластинами из мягкого материала в ребрах жесткости основной откидной крышки выполнены отверстия, которые позволяют доработать ящик, например пластинами на магнитах. По краям короткой части стенок отсеков выполнены пазы с возможностью установки перегородок. Перегородки предназначены для разграничения внутреннего пространства отсеков, например, для снастей разного размера. На лицевой стороне основной откидной крышки расположены фиксаторы с возможностью закрытия ящика замками на корпусе, а также язычок. Язычок предназначен для упрощения открытия крышек. На основной откидной крышке по бокам расположены направляющие с возможностью входа в отверстия в стенках верхней части корпуса, которые предотвращают смещение крышек относительно корпуса ящика. В верхней части основной крышки выполнены прорези, на внешней стороне по бокам сиденья из мягкого материала выполнены люверсы, прорези и люверсы выполнены с возможностью продевания ремня для крепления сидения. Возможностью снятия сиденья из мягкого материала и обусловливается использование его в холодное время для обогрева, а в летнее время его можно будет снять, или, если в процессе эксплуатации ящика сиденье износится или повредится, его можно будет легко заменить. Полость с отсеками в основной откидной крышке закрывается дополнительной откидной крышкой и фиксируется с помощью замков. С обратной стороны ящика выполнены петли.

В отличие от прототипа, в центре на задней части основной откидной крышки размещен ограничитель с упором, упор расположен с одной из сторон ограничителя. Ограничитель с упором выполнен с возможностью поворота вокруг собственной оси и блокирования открытия основной откидной крышки за счет упора на угол 95 или 175 градусов. Открытие основной откидной крышки в отдельно открытом исполнении или вместе с дополнительной откидной крышкой под 95 градусов не дает ящику опрокинуться при условии незагруженной полости корпуса, а также открытие крышек ящика под таким углом не дает возможности незакрепленным предметам в основной крышке высыпаться из неё. Открытие основной откидной крышки отдельно в открытом исполнении или вместе с дополнительной откидной крышкой под 175 градусов удобно для использования ящика, и, когда полость корпуса будет загружена, ящик можно будет открыть, не опасаясь опрокидывания и поломки ящика. Дополнительная откидная крышка выполнена в виде плоскости с бортиками на внутренней стороне и по краям, в отдельно открытом состоянии она удерживается на корпусе ящика с помощью замков и выступов, бортики выполнены с возможностью вхождения в основную откидную крышку в закрытом состоянии. Такая форма дополнительной откидной крышки позволяет использовать ее как столик, например, для замены снастей, а бортики препятствуют, скатыванию снастей с поверхности столика.

По другому варианту, замок дополнительной откидной крышки состоит из оси, выполненной на основной откидной крышке, из основной части замка, выступов с осями на дополнительной откидной крышке. На основной части выполнен язычок для крепления, который выполняет функции закрытия и прижатия дополнительной откидной крышки. По бокам от язычка для крепления расположены С-образные выступы с цилиндрическими отверстиями и с возможностью крепления к осям на дополнительной откидной крышке. С противоположной стороны язычка для крепления на основной части замка, выполнено утолщение с углублением по всей длине, внешняя сторона основной части замка имеет рифлёную поверхность. Такая конструкция замка позволяет открывать дополнительную откидную крышку только в крайнем положении основной части замка. Это препятствует самопроизвольному открытию замка при большой загрузке отсеков основной откидной крышки, что может привести к ослаблению или поломке замка. Замки на дополнительной откидной крышке выполнены так, что в закрытом состоянии ящика между корпусом и основной частью замка обеспечен зазор не больше толщины основной части замка. Такое расположение замков относительно корпуса ящика даже при сильно загруженных отсеках основной откидной крышки незакрепленными предметами самопроизвольно открыться дополнительной откидной крышки.

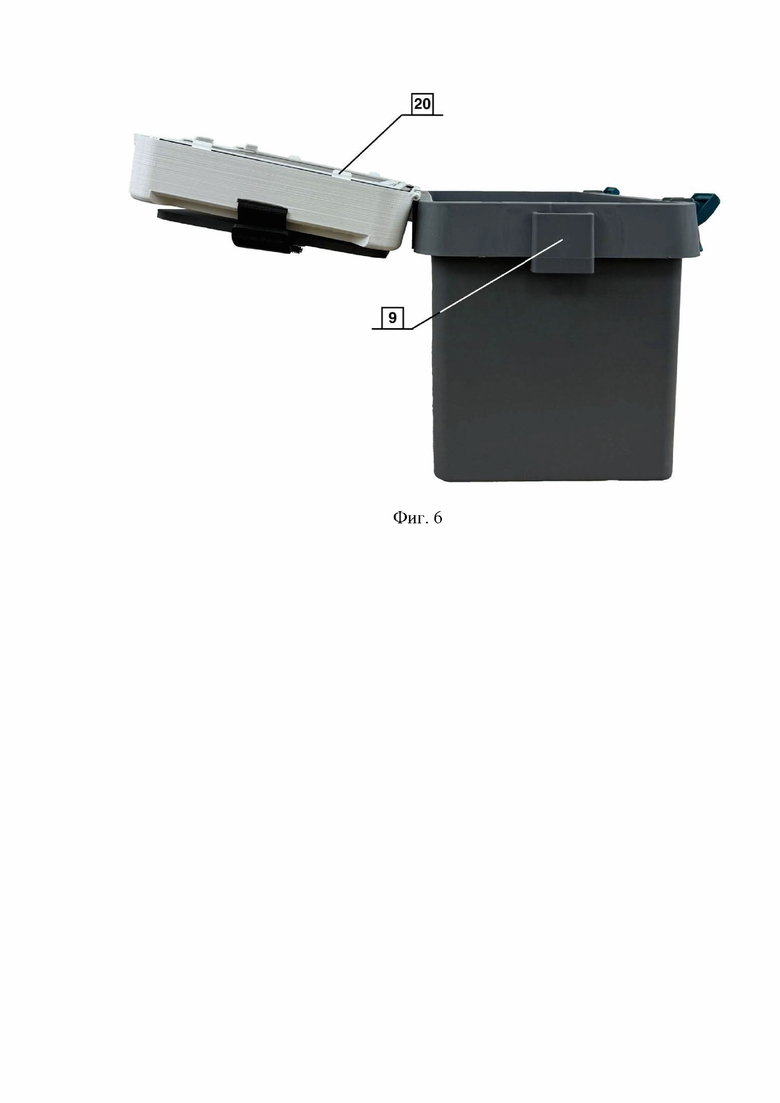

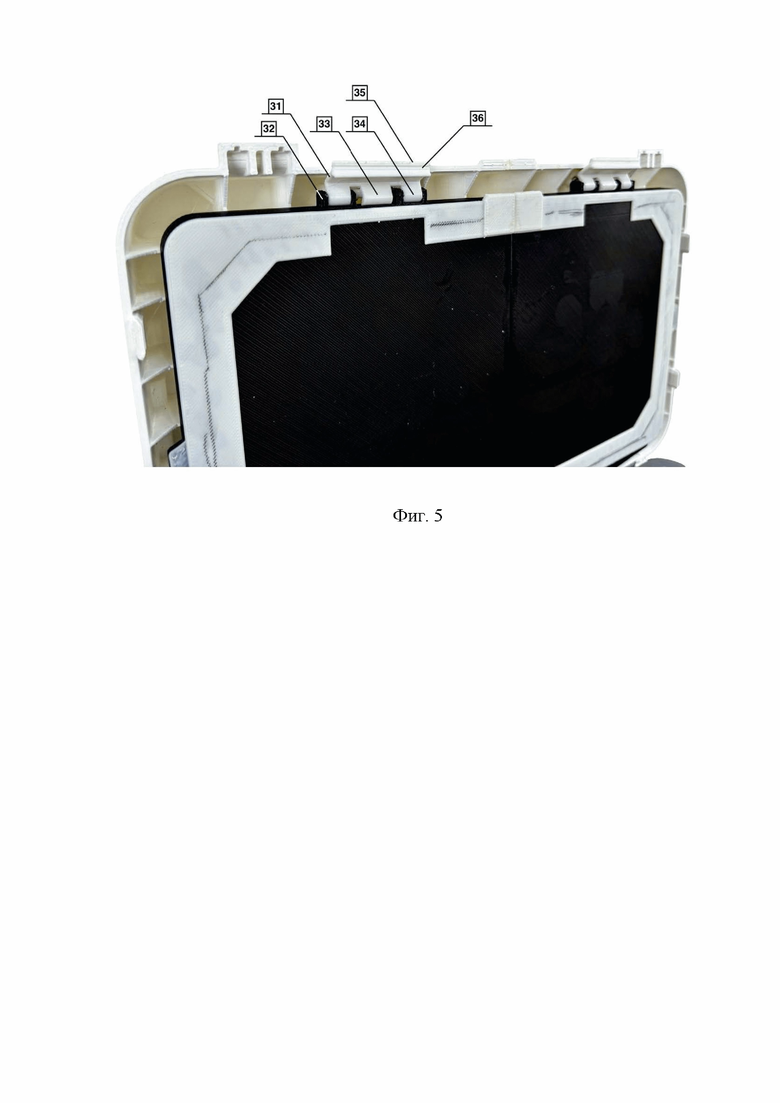

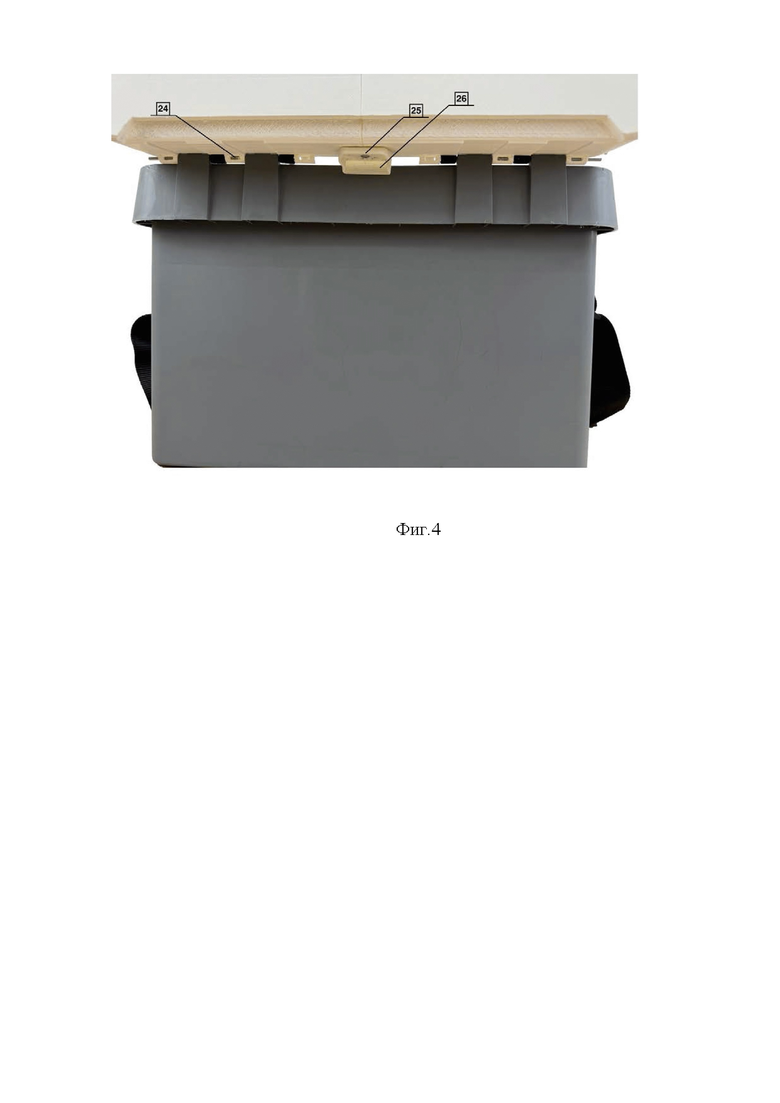

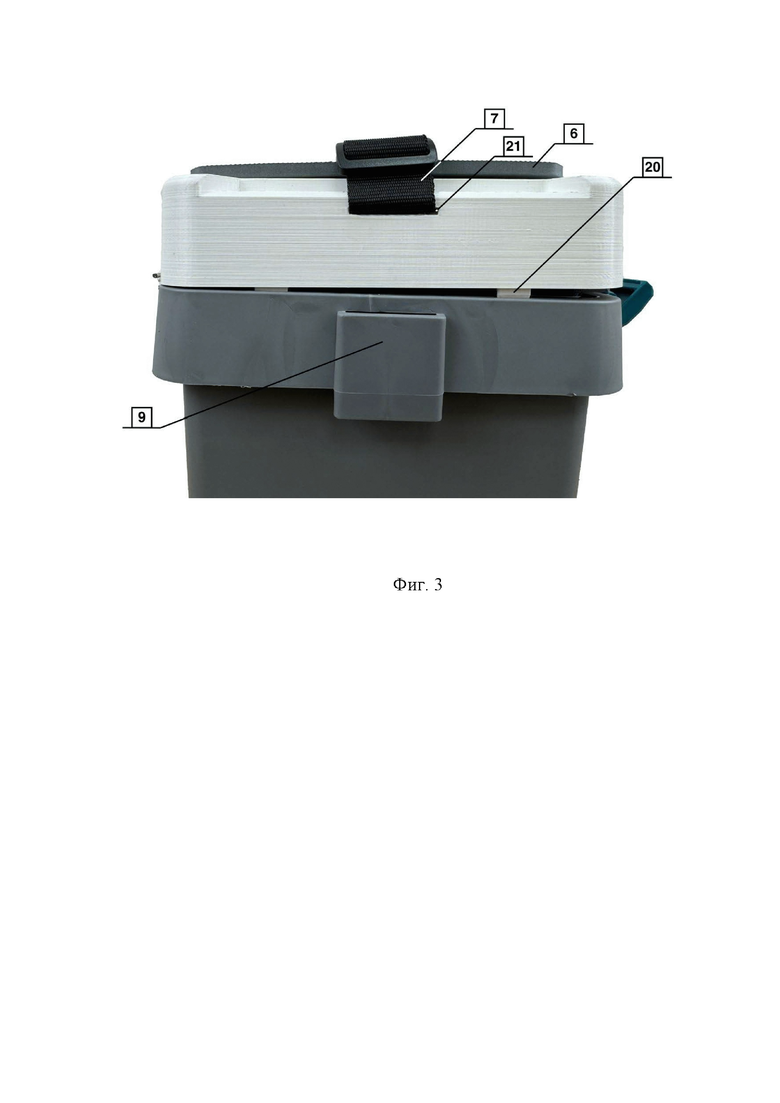

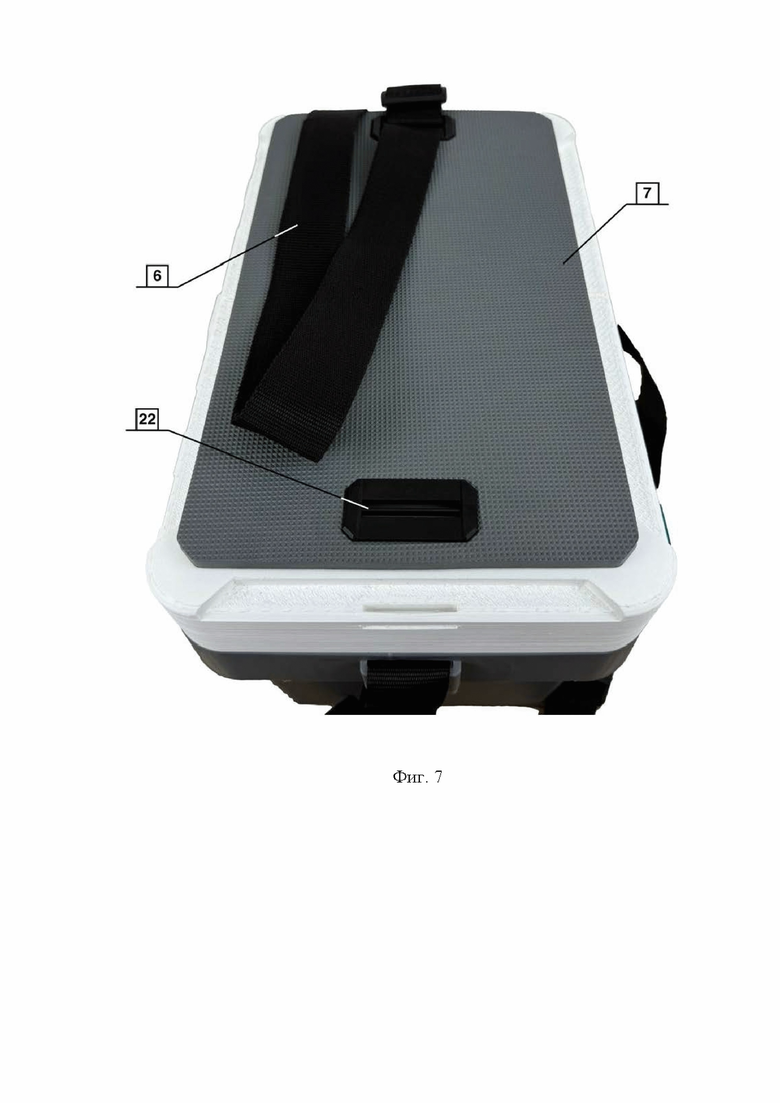

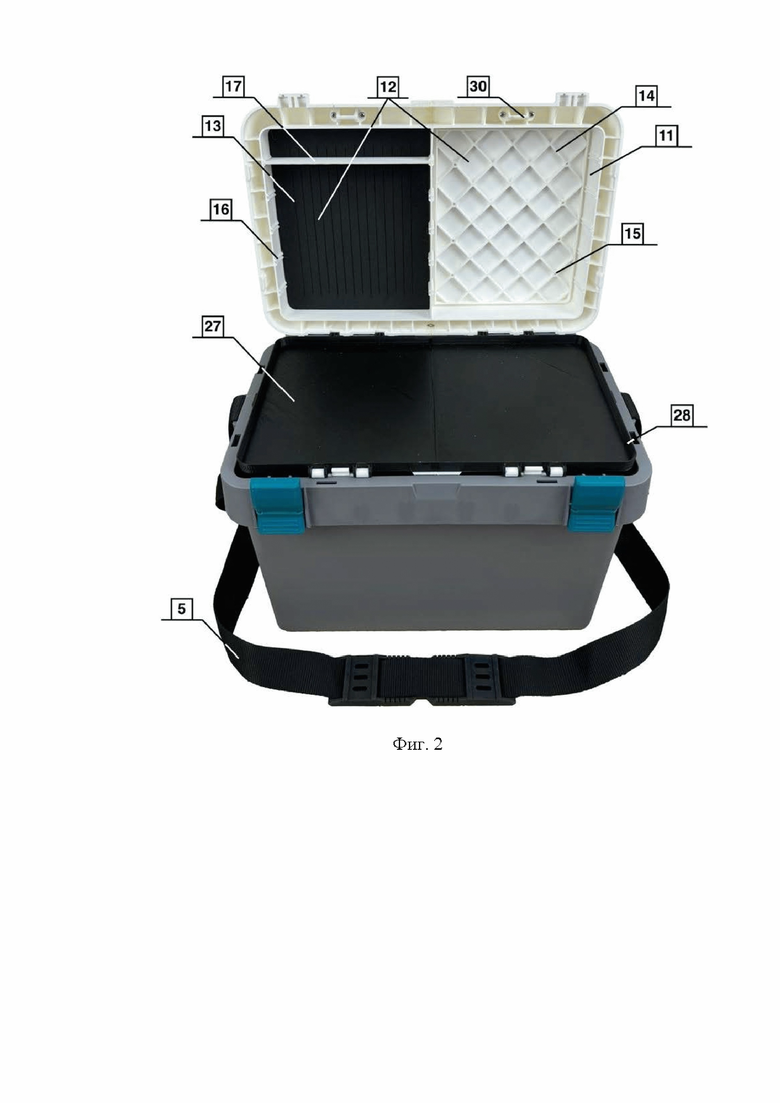

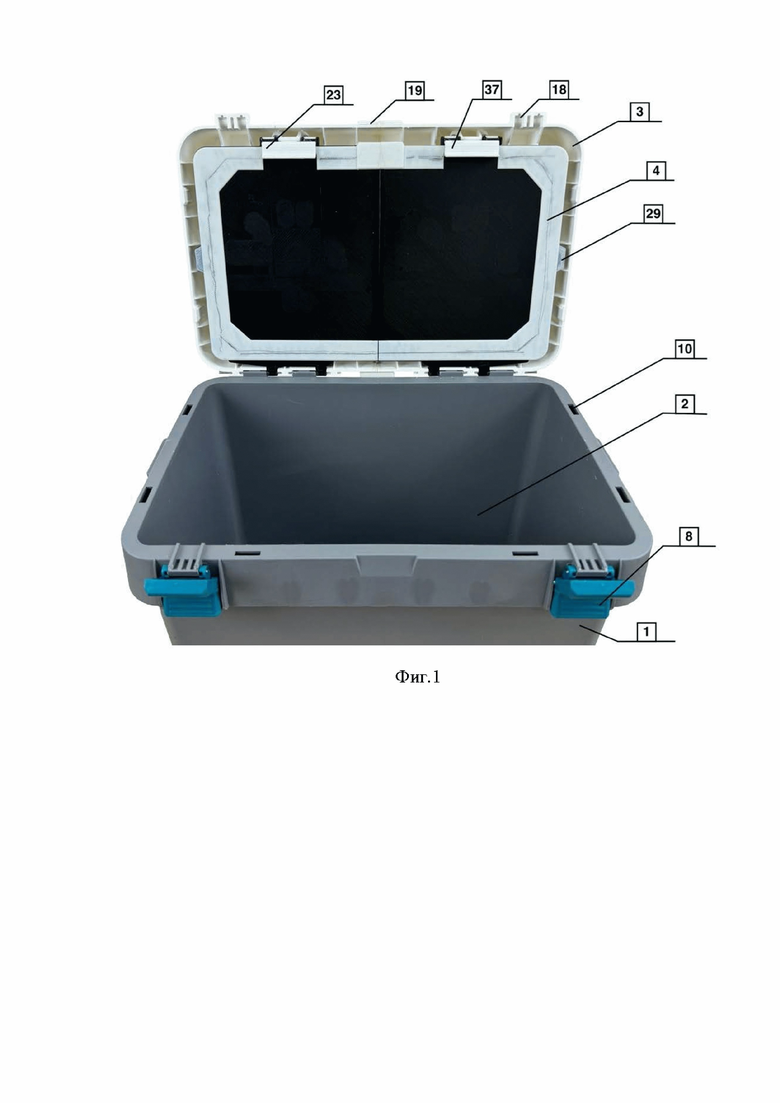

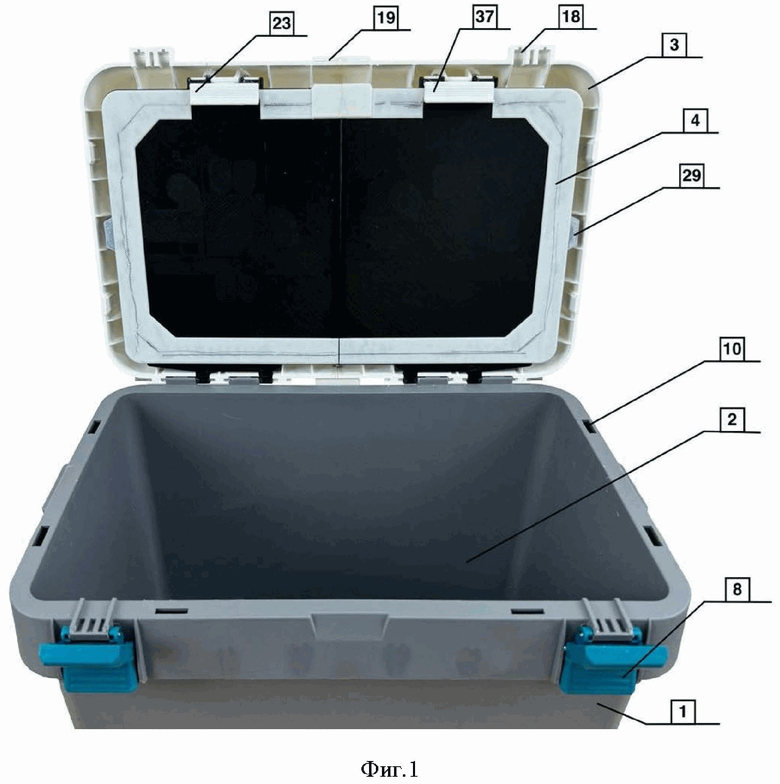

Предлагаемое устройство иллюстрируется чертежами. Фиг. 1 - вид спереди с открытыми откидными крышками под углом 95 градусов, фиг. 2 - вид спереди с отдельно открытой основной откидной крышкой под углом 95 градусов, фиг 3 - вид с боку, фиг. 4 - вид сзади с открытой основной откидной крышкой под углом 95 градусов. Фиг. 5 - вид спереди, данный вид показывает мелкие части замка, который закрывает дополнительную откидную крышку. Фиг. 6 - вид сбоку с открытыми крышками под углом 175 градусов. Фиг. 7 - вид сверху.

Предлагаемый ящик содержит корпус 1 с полостью 2, основную откидную крышку 3 и дополнительную откидную крышку 4 (фиг. 1), ремень для переноски 5, сиденье из мягкого материала 6, ремень для крепления сиденья из мягкого материала 7 (фиг. 3). На лицевой части корпуса 1 расположены замки для крепления основной откидной крышки и корпуса 8 (фиг. 1). По бокам в верхней части корпуса 1 выполнены прямоугольные выступы с отверстиями 9 (фиг. 3) с возможностью продевания ремня для переноски 5. В стенках верхней части корпуса 1 выполнены отверстия 10 (фиг. 1). В основной откидной крышке 3 выполнена полость 11, которая разделена на два отсека прямоугольной формы 12, в отсеках расположены пластины из мягкого материала с прорезями 13, которые позволяют закрепить снасти с крючками. Под пластинами из мягкого материала с прорезями 13 в ребрах жесткости 14 основной откидной крышки 3 выполнены отверстия 15, которые позволяют доработать ящик, например, пластинами на магнитах. По краям короткой части стенок отсеков 12 выполнены пазы 16 с возможностью установки перегородок 17. Перегородки 17 предназначены для разграничения внутреннего пространства отсеков 12, например, для снастей разного размера (фиг. 2). На лицевой стороне основной откидной крышки расположены фиксаторы 18 (фиг. 1) с возможностью закрытия ящика замками на корпусе 8, а также язычок 19 (фиг. 1). Язычок 19 предназначен для упрощения открытия крышек 3, 4. На основной откидной крышке 3 по бокам расположены направляющие 20 с возможностью входа в отверстия в стенках верхней части корпуса 10, которые предотвращают смещение крышек 3, 4 относительно корпуса ящика. В верхней части основной крышки 3 выполнены прорези 21 (фиг. 3), на внешней стороне по бокам сиденья из мягкого материала 7 выполнены люверсы 22, прорези 21 и люверсы 22 выполнены с возможностью продевания ремня для крепления сидения 7. Возможностью снятия сиденья из мягкого материала 7 и обусловливается использование его в холодное время для обогрева, а в летнее время его можно будет снять, или если в процессе эксплуатации ящика сиденье 7 износится или повредится, его можно будет легко заменить. Полость 11 с отсеками 12 в основной откидной крышке 3 закрывается дополнительной откидной крышкой 4 и фиксируется с помощью замков 23 (фиг. 1). С обратной стороны ящика выполнены петли 24.

В отличие от прототипа, в центре на задней части основной откидной крышки размещен ограничитель 25 с упором 26, упор 26 расположен с одной из сторон ограничителя 25. Ограничитель 25 с упором 26 выполнен с возможностью поворота вокруг собственной оси и блокирования открытия основной откидной крышки 3 за счет упора 26, на угол 95 (фиг. 4) или 175 градусов. Открытие основной откидной крышки 3 в отдельно открытом исполнении или вместе с дополнительной откидной крышкой 4 под 95 градусов не дает ящику опрокинуться при условии незагруженной полости 2 корпуса 1. А также открытие крышек 3, 4 ящика под таким углом не дает возможности незакрепленным предметам в основной крышке 3 высыпаться из неё. Открытие основной откидной крышки 3 в отдельно открытом исполнении или вместе с дополнительной откидной крышкой 4 под 175 градусов удобно для использования ящика, и, когда полость 2 корпуса 1 будет загружена, ящик можно будет открыть, не опасаясь опрокидывания и поломки ящика. Дополнительная откидная крышка 4 выполнена в виде плоскости 27 с бортиками 28 на внутренней стороне и по краям, в отдельно открытом состоянии она удерживается на корпусе 1 ящика с помощью замков 24 и выступов 29 (фиг. 1), бортики 28 выполнены с возможностью вхождения в основную откидную крышку 3 в закрытом состоянии. Такая форма дополнительной откидной крышки 3 позволяет использовать ее как столик, например, для замены снастей, а бортики 29 препятствуют, скатыванию снастей с поверхности столика.

По другому варианту, замок дополнительной откидной крышки состоит из оси 30, выполненной на основной откидной крышке 3, из основной части замка 31, выступов с осями на дополнительной откидной крышке 32. На основной части 31 выполнен язычок для крепления 33, который выполняет функции закрытия и прижатия дополнительной откидной крышки 4. По бокам от язычка для крепления 33 расположены С-образные выступы с цилиндрическими отверстиями 34 и с возможностью крепления к осям на дополнительной откидной крышке 32. С противоположной стороны язычка для крепления 33 на основной части замка 31, выполнено утолщение 35 с углублением по всей длине 36 (фиг. 5), внешняя сторона основной части замка 31 имеет рифлёную поверхность 37 (фиг. 1). Такая конструкция замка 23 позволяет открывать дополнительную откидную крышку 4 только в крайнем положении основной части замка 31. Это препятствует самопроизвольному открытию замка 23 при большой загрузке отсеков 12 основной откидной крышки 3, что может привести к ослаблению или поломке замка 23. Замки 23 на дополнительной откидной крышке 4 выполнены так, что в закрытом состоянии ящика между корпусом 1 и основной частью замка 31 обеспечен зазор не больше толщины основной части замка 31. Такое расположение замков 23 относительно корпуса ящика 1 даже при сильно загруженных отсеках 12 основной откидной крышки 3 незакрепленными предметами самопроизвольно открыться дополнительной откидной крышки 4.

Таким образом, предлагаемое устройство обеспечивает достижение технического результата, заключающегося в повышении надёжности и удобства его эксплуатации ящика. Устройство может быть изготовлено с помощью известных в технике средств и из известных материалов. Следовательно, предлагаемое устройство обладает промышленной применимостью.

Изобретение относится к рыболовному ящику и может быть использовано для хранения принадлежностей для рыбной ловли. Рыболовный ящик включает корпус с полостью, основную откидную крышку и дополнительную откидную крышку, ремень для переноски, сиденье из мягкого материала, ремень для крепления сиденья из мягкого материала. На лицевой части корпуса расположены замки для крепления основной откидной крышки и корпуса. В стенках верхней части корпуса выполнены отверстия, по бокам в верхней части корпуса выполнены прямоугольные выступы с отверстиями с возможностью продевания ремня для переноски ящика. В основной откидной крышке выполнена полость, которая разделена на два отсека прямоугольной формы. В отсеках расположены пластины из мягкого материала с прорезями, под которыми в ребрах жесткости основной откидной крышки выполнены отверстия. По краям короткой части стенок отсеков выполнены пазы с возможностью установки перегородок. На лицевой стороне основной откидной крышки расположены фиксаторы, выполненные с возможностью закрытия ящика замками на корпусе, а также язычок. На основной откидной крышке по бокам расположены направляющие, выполненные с возможностью входа в отверстия в стенках верхней части корпуса. В верхней части основной откидной крышки выполнены прорези, на внешней стороне по бокам сиденья из мягкого материала выполнены люверсы, прорези и люверсы выполнены с возможностью продевания ремня для крепления сидения. Полость с отсеками в основной откидной крышке закрывается дополнительной откидной крышкой и фиксируется с помощью замков. С обратной стороны ящика выполнены петли. В центре на задней части основной откидной крышки размещен ограничитель с упором, который расположен с одной стороны ограничителя. Ограничитель с упором выполнен с возможностью поворота вокруг собственной оси и блокирования открытия основной откидной крышки за счет упора в пределах 95-175 градусов. Дополнительная откидная крышка в отдельно открытом состоянии удерживается на корпусе ящика с помощью замков и выступов. На внутренней стороне и по краям дополнительной откидной крышки выполнены бортики с возможностью вхождения в основную откидную крышку в закрытом состоянии. Изобретение обеспечивает повышение надежности и удобства ящика при его эксплуатации. 1 з.п. ф-лы, 7 ил.

1. Рыболовный ящик, содержащий корпус с полостью, основную откидную крышку и дополнительную откидную крышку, ремень для переноски, сиденье из мягкого материала, ремень для крепления сиденья из мягкого материала, на лицевой части корпуса расположены замки для крепления основной откидной крышки и корпуса, в стенках верхней части корпуса выполнены отверстия, по бокам в верхней части корпуса выполнены прямоугольные выступы с отверстиями с возможностью продевания ремня для переноски ящика, в основной откидной крышке выполнена полость, которая разделена на два отсека прямоугольной формы, в отсеках расположены пластины из мягкого материала с прорезями, под пластинами из мягкого материала в ребрах жесткости основной откидной крышки выполнены отверстия, по краям короткой части стенок отсеков выполнены пазы с возможностью установки перегородок, на лицевой стороне основной откидной крышки расположены фиксаторы с возможностью закрытия ящика замками на корпусе, а также язычок, на основной откидной крышке по бокам расположены направляющие с возможностью входа в отверстия в стенках верхней части корпуса, в верхней части основной откидной крышки выполнены прорези, на внешней стороне по бокам сиденья из мягкого материала выполнены люверсы, прорези и люверсы выполнены с возможностью продевания ремня для крепления сидения, полость с отсеками в основной откидной крышке закрывается дополнительной откидной крышкой и фиксируется с помощью замков, с обратной стороны ящика выполнены петли, отличающийся тем, что в центре на задней части основной откидной крышки размещен ограничитель с упором, упор расположен с одной стороны ограничителя, ограничитель с упором выполнен с возможностью поворота вокруг собственной оси и блокирования открытия основной откидной крышки за счет упора в пределах 95-175 градусов, дополнительная откидная крышка в отдельно открытом состоянии удерживается на корпусе ящика с помощью замков и выступов, на внутренней стороне и по краям дополнительной откидной крышки выполнены бортики с возможностью вхождения в основную откидную крышку в закрытом состоянии.

2. Рыболовный ящик по п. 1, отличающийся тем, что замок дополнительной откидной крышки состоит из оси, выполненной на основной откидной крышке, выступов с осями на дополнительной откидной крышке, основной части замка, выступов с осями на дополнительной откидной крышке, на основной части выполнен язычок для крепления, по бокам от язычка для крепления расположены С-образные выступы с цилиндрическими отверстиями и с возможностью крепления к осям на дополнительной откидной крышке, с противоположной стороны язычка для крепления на основной части замка выполнено утолщение с углублением по всей длине, внешняя сторона основной части замка имеет рифлёную поверхность, причем замки на дополнительной откидной крышке выполнены так, что в закрытом состоянии ящика между корпусом и основной частью замка обеспечен зазор не больше толщины основной части замка.
