Коммутационная панель Российский патент 2025 года по МПК G02B6/44

Изобретение относится к коммутационной панели структурированной кабельной системы для использования в телекоммуникационной и вычислительной технике, центрах обработки данных.

Известны коммутационные панели высокой плотности портов для структурированной кабельной системы портов для структурированной кабельной системы 47M-20-00-02BL: панель 19'' Q-SLOT, 1U, выдвижная, 4 слота, корпус, поддерживающий организатор; 47M-50-00-01BL 4 серии CORE 8, 19'' 1U кассетная, 18 кассет. (https://web.archive.org/web/20240522001450/http://eurolan.ru:80/ru/products/1917/)

Наиболее близким аналогом заявленного изобретения является коммутационная панель FPX, использующая внутреннюю систему сращивания, которая создает компактное, многофункциональное и высокоплотное решение. FPX обеспечивает плотность 48 волоконных окончаний/сращиваний в 1 дюйм (1,75 дюйма) и 288 волоконных окончаний/сращиваний в 5 дюймах (8,75 дюйма), используя разъемы LC (24 и 144 соответственно при использовании SC). Такие значения плотности достигаются при использовании угловых адаптеров CommScope для облегчения доступа к кабелю, защиты радиуса изгиба и обеспечения индивидуального доступа к оптоволокну. Устанавливаемые в полевых условиях вертикальные кабельные направляющие с обеих сторон панели обеспечивают управляемую прокладку и защиту волокна, входящего в кабельный канал и выходящего из него. Панели оснащены регулируемыми монтажными кронштейнами для установки в 19-дюймовой или 23-дюймовой стойки с 2, 5 и 8-дюймовым углублением. (https://web.archive.org/web/20240630143222/https://www.commscope.com/globalassets/digizuite/2591-fpx-series-fiber-panels-br-110733-en.pdf).

Недостатками известного аналога являются не высокая вариативность количества портов, устанавливаемых в коммутационную панель, крепление кассеты в корпусе с помощью клипс, занимающих полезное пространство, описанные в уровне технике кассеты имеют большую ширину, что связано с необходимостью укладки ремонтного запаса оптических волокон внутри кассеты: оптические волокна нужно изгибать с довольно большим радиусом, чтобы не нарушать их передаточные характеристики.

Технической проблемой заявленного изобретения является создание коммутационной панели, лишенной недостатков аналога.

Техническим результатом заявленного изобретения является повышение плотности упаковки одновременно с удобством ее использования, расширение вариативности количества портов, простота сборки.

Технический результат достигается коммутационной панелью высокой плотности портов для структурированной кабельной системы центра обработки данных, содержащей корпус, в котором размещают претерминированные кассеты с оптическими адаптерами, при этом указанные кассеты имеют высоту, равную полезной высоте корпуса коммутационной панели, равной 1 юнит, ширину, равную 1/12 или 1/6 части полезной ширины корпуса коммутационной панели, и глубину, составляющую 1/2 длины внутренней кабельной сборки, причем кассеты шириной 1/12 части полезной ширины корпуса коммутационной панели содержат на аппаратной стороне от 4 до 12 оптических адаптеров LC, а кассеты шириной 1/6 части полезной ширины корпуса коммутационной панели - от 4 до 24 оптических адаптеров LC, при этом на тыльной стороне кассеты имеют, соответственно один, два или три оптических адаптера типа МРО/МТР, кассеты крепятся в корпусе с помощью механизма «push-to-open».

Расширение вариативности количества устанавливаемых адаптеров позволяет более адаптивно использовать коммутационную панель, приспосабливая ее к различным целям.

Крепление кассет в известных аналогах в корпусе осуществляется с помощью клипс, занимающих полезное пространство, или защелок, расположенных, как правило, на боковых сторонах кассет. Реже применяются фиксирующие механихзмы, расположенные по центру кассет. Извлекать кассеты из корпуса без риска задеть соседние кассеты и случайно нарушить коммутацию не получается геометрически, физиологически.

Крепление кассеты с оптическими адаптерами в корпусе, согласно заявленному изобретению, осуществляется с помощью механизма «push-to-open» или «нажми, чтобы открыть», что позволяет извлечь кассету простым нажатием на нее. Под действием пружины механизма кассета выдвигается из корпуса, и свободно извлекается. Запирание кассеты также происходит нажатием на ее корпус: кассета надежно удерживается механизмом «нажми, чтобы открыть».

Применяемые кассеты известных решений имеют большую ширину, что связано с необходимостью укладки ремонтного запаса оптических волокон внутри кассеты: оптические волокна можно изгибать с довольно большим радиусом, чтобы не нарушать их передаточные характеристики. Внутри кассеты применяются кабельные сборки типа гидра: сборка состоит из оптических волокон, на которых с одной стороны установлен многоволоконный разъем типа МРО/МТР, а с другой стороны установлено от 4 до 12 коннекторов типа LC (высокая и ультравысокая плотность портов), иногда ставят коннекторы SC, но такие кассеты отличаются низкой плотностью портов на 1 юнит.

Использование, согласно заявленному изобретению, кассеты шириной 1/12 полезной ширины корпуса коммутационной панели, требует для сохранения корректного радиуса изгиба волокон внутренней оптической сборки укладывать запас оптического волокна по диагонали поперечного сечения корпуса, что достигается при сборке кассеты.

Такая укладка запаса волокон позволяет снизить длину внутренней кабельной сборки более чем в 1,5 раза, что в масштабах массового производства ведет к снижению количества используемого оптического волокна и тем самым к снижению стоимости устройства в целом.

В пределах одного и того же корпуса коммутационной панели можно в любой комбинации применять кассеты ширины 1/12 и 1/6 полезной ширины корпуса. В этом случае вариативность достигается и за счет изменения количества оптических адаптеров на кассете, и за счет возможности одновременного применения кассет разной ширины в пределах одного корпуса.

В частном случае выполнения на магистральной стороне кассета содержит оптический адаптер типа МРО/МТР, смещенный в сторону боковой стенки кассеты, при этом ремонтный запас длины оптических волокон внутренней кабельной сборки типа «гидра» размещен в плоскости диагонали поперечного сечения кассеты для кассет шириной 1/12 и горизонтально для кассет шириной 1/6.

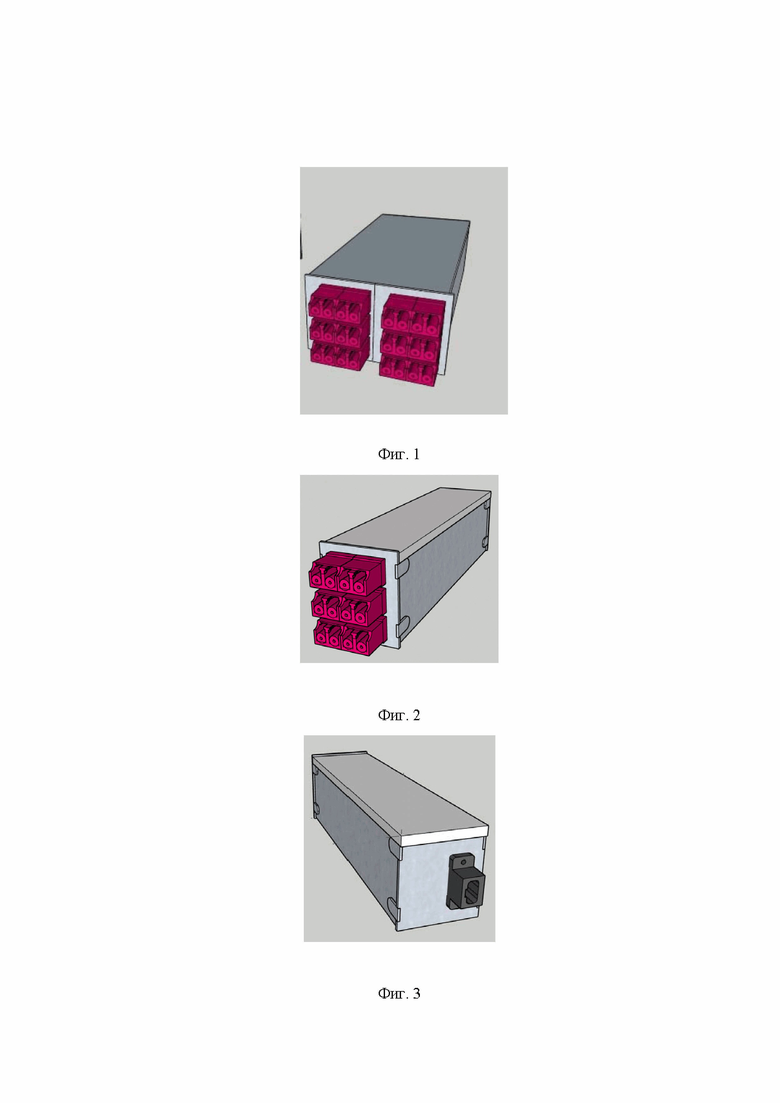

Сущность заявленного изобретения поясняется фигурами 1-5, на которых изображено:

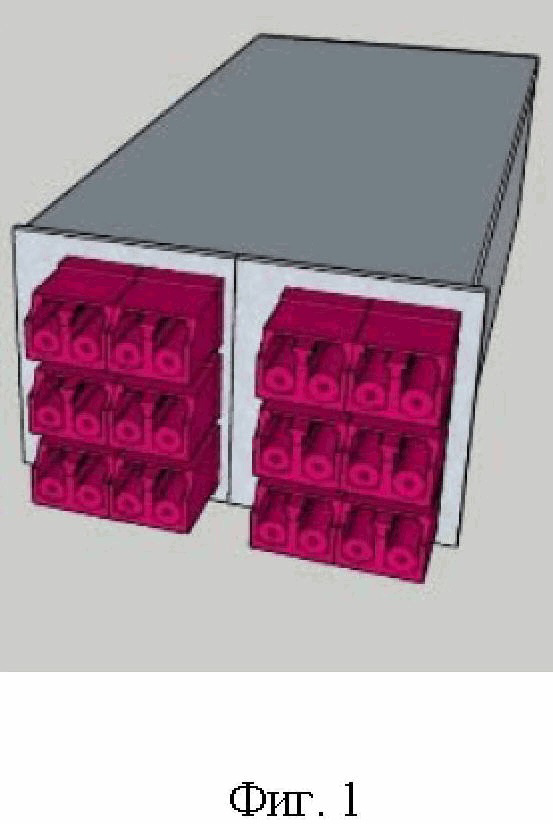

фиг. 1 - кассета 1/6, фронтальная (аппаратная) сторона;

фиг. 2 - кассета 1/12, фронтальная сторона;

фиг. 3 - сторона подключения транспортной сборки;

фиг. 4 - корпус коммутационной панели с установленными кассетами 1/6,

фиг. 5 - корпус коммутационной панели с установленными кассетами 1/12.

Пример конкретной реализации.

Собирают кассету с оптическими адаптерами высотой, равной полезной высоте корпуса коммутационной панели в 1 юнит, шириной в 1/12 части полезной ширины корпуса коммутационной панели, и глубиной, составляющей 1/2 длины внутренней кабельной сборки. На тыльной стороне кассета имеет один оптический адаптер типа МРО/МТР, смещенный в сторону боковой стенки кассеты, при этом ремонтный запас длины оптических волокон внутренней кабельной сборки типа «гидра» размещают в плоскости диагонали поперечного сечения кассеты.

Претерминированные кассеты с оптическими адаптерами размещают в корпусе коммутационной панели и крепят в корпусе с помощью механизма «push-to-open».

Поскольку в центрах обработки данных применются схемы дублирования (плечо А и плечо В), с помощью заявленных кассет можно просто организовать подключение к обоим плечам в пределах одного корпуса коммутационной панели. Например, 6 левых кассет 1/12 - это плечо А, а 6 правых кассет 1/12 - плечо В. Или 3 левых кассеты 1/6 - это плечо А, а 3 правых кассеты - плечо В.

При необходимости кассеты плеча А и плеча В могут быть окрашены в разные цвета. Как правило, плечо А - красный, плечо В - синий.

Изобретение относится к коммутационной панели структурированной кабельной системы для использования в телекоммуникационной и вычислительной технике, центрах обработки данных. Заявленная коммутационная панель содержит корпус, имеющий высоту, равную 1 юнит, и механизм «push-to-open», при этом корпус выполнен с возможностью размещения в нем претерминированных кассет с оптическими адаптерами LC. Указанные кассеты имеют высоту, равную полезной высоте корпуса коммутационной панели, равной 1 юнит, ширину, равную 1/12 или 1/6 части полезной ширины корпуса коммутационной панели, и глубину, составляющую 1/2 длины внутренней кабельной сборки, и крепятся в корпусе с помощью механизма «push-to-open», при этом кассеты шириной 1/12 части полезной ширины корпуса коммутационной панели содержат на аппаратной стороне от 4 до 12 оптических адаптеров LC, в которых ремонтный запас длины оптических волокон внутренней кабельной сборки типа «гидра» размещен в плоскости диагонали поперечного сечения кассеты, а кассеты шириной 1/6 части полезной ширины корпуса коммутационной панели содержат на аппаратной стороне от 4 до 24 оптических адаптеров LC, в которых ремонтный запас длины оптических волокон внутренней кабельной сборки типа «гидра» размещен горизонтально. На тыльной стороне кассеты имеют соответственно один, два или три оптических адаптера типа МРО/МТР. Технический результат - повышение плотности упаковки одновременно с удобством ее использования, расширение вариативности количества портов, простота сборки. 1 з.п. ф-лы, 5 ил.

1. Коммутационная панель, содержащая корпус, имеющий высоту, равную 1 юнит, и механизм «push-to-open», при этом корпус выполнен с возможностью размещения в нем претерминированных кассет с оптическими адаптерами LC, причем указанные кассеты имеют высоту, равную полезной высоте корпуса коммутационной панели, равной 1 юнит, ширину, равную 1/12 или 1/6 части полезной ширины корпуса коммутационной панели, и глубину, составляющую 1/2 длины внутренней кабельной сборки, и крепятся в корпусе с помощью механизма «push-to-open», при этом кассеты шириной 1/12 части полезной ширины корпуса коммутационной панели содержат на аппаратной стороне от 4 до 12 оптических адаптеров LC, в которых ремонтный запас длины оптических волокон внутренней кабельной сборки типа «гидра» размещен в плоскости диагонали поперечного сечения кассеты, а кассеты шириной 1/6 части полезной ширины корпуса коммутационной панели содержат на аппаратной стороне от 4 до 24 оптических адаптеров LC, в которых ремонтный запас длины оптических волокон внутренней кабельной сборки типа «гидра» размещен горизонтально, при этом на тыльной стороне кассеты имеют соответственно один, два или три оптических адаптера типа МРО/МТР.

2. Коммутационная панель по п. 1, характеризующаяся тем, что указанные один, два или три оптических адаптера типа МРО/МТР смещены в сторону боковой стенки кассеты.
