СПОСОБ И УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ СИСТЕМНОГО СООБЩЕНИЯ, А ТАКЖЕ УСТРОЙСТВО СВЯЗИ Российский патент 2025 года по МПК H04W72/04

ОБЛАСТЬ ТЕХНИКИ

[0001] Раскрытие настоящего изобретения относится к области техники беспроводной связи, а более конкретно, к способу и устройству для передачи или приема системного сообщения, а также к устройству связи.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

[0002] В системе долгосрочного развития мобильной связи четвертого поколения (4G) для поддержки услуг IоТ ("Интернет вещей") могут быть предложены две технологи: связь машинного типа (МТС, Machine Type Communication) и узкополосный "Интернет вещей" (NB-IoT, Narrow Band Internet of Things). Эти две технологии могут быть нацелены на реализацию сценариев передачи с низкой скоростью и большой задержкой и подобных им сценариев, таких как снятие показаний измерительных приборов и контроль окружающей среды. В настоящее время технология NB-IoT может поддерживать максимальную скорость только в диапазоне нескольких сотен кбит/с, и технология МТС может поддерживать максимальную скорость только в диапазоне нескольких Мбит/с.

[0003] По мере непрерывного развития услуг 1оТ и приобретения популярности таких услуг как видео наблюдение, интеллектуальный дом, поддержка носимых устройств и контроль промышленных датчиков, для применения этих услуг обычно требуется скорость в диапазоне от десятков до сотен мегабайт и допустима относительно большая задержка. Таким образом, в системе LTE трудно удовлетворить эти требования посредством технологий МТС и NB-IoT. С учетом этой ситуации предлагается разработка нового пользовательского оборудования (UE, User Equipment) в системе новой радиотехнологии (NR, New Radio) мобильной связи пятого поколения (5G) для поддержки оборудования этих промежуточных устройств 1оТ. Этот новый тип терминала называется UE с пониженными возможностями или для краткости в проекте совместной координации разработки систем третьего поколения (3GPP, Third Generation Partnership Project) - облегченной системой NR (NR-lite).

[0004] Подобно устройствам IоТ в LTE, основанным на 5G NR-lite, эти терминалы обычно должны быть дешевыми, несложными, обеспечивающими определенный уровень расширения покрытия и экономии электроэнергии. Однако текущая система NR разработана для высококачественных терминалов, характеризующихся высокой скоростью и низкой задержкой, поэтому текущая технология NR может не удовлетворять приведенным выше требованиям к системе NR-lite.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0005] В соответствии с первым аспектом вариантов раскрытия настоящего изобретения предлагается способ передачи или приема системного сообщения. Способ применим к пользовательскому оборудованию с пониженными возможностями (REDuced CAPability User Equipment, redcap-UE). Способ включает прием сообщения индикации, при этом сообщение индикации сконфигурировано для указания характеристик контроля, выполняемого redcap-UE; и определение системного сообщения, подлежащего контролю, в соответствии с сообщением индикации.

[0006] Опционально, сообщение индикации сконфигурировано для указания redcap- UE на необходимость контроля первого системного сообщения или на отсутствие необходимости контроля второго системного сообщения, при этом первое системное сообщение соответствует redcap-UE, и второе системное сообщение соответствует системному сообщению, определенному в существующей системе.

[0007] Опционально, сообщение индикации сконфигурировано для указания redcap- UE на необходимость контроля первого системного сообщения или на отсутствие необходимости контроля второго системного сообщения, при этом первое системное сообщение соответствует redcap-UE, и второе системное сообщение соответствует системному сообщению, заданному в существующей системе.

[0008] Опционально, определение системного сообщения, подлежащего контролю, в соответствии с сообщением индикации включает контроль первого системного сообщения или отказ от контроля второго системного сообщения, если сообщение индикации находится в первом состоянии; или контроль второго системного сообщения, если сообщение индикации находится во втором состоянии.

[0009] Опционально, сообщение индикации содержит основной блок информации (MIB, Master Information Block), и MIB сконфигурирован для указания характеристик контроля, выполняемого redcap-UE.

[0010] Опционально, сообщение индикации включает физический канал управления нисходящей линии связи (PDCCH, Physical Downlink Control Channel), при этом PDCCH сконфигурирован для второго системного сообщения, и PDCCH сконфигурирован для указания характеристик контроля, выполняемого redcap-UE.

[0011] Опционально, сообщение индикации включает общий физический канал нисходящей линии связи (PDSCH, Physical Downlink Shared Channel), при этом PDSCH сконфигурирован для второго системного сообщения, и PDSCH сконфигурирован для указания характеристик контроля, выполняемого redcap-UE.

[0012] Опционально, при контроле первого системного сообщения способ также включает определение параметра передачи первого системного сообщения.

[0013] Опционально, параметр передачи включает по меньшей мере один из следующих элементов: параметр части полосы пропускания (BWP, Bandwidth Part), в которой расположено первое системное сообщение; установленный параметр набора ресурсов управления (CORESET, Control Resource Set) для планирования первого системного сообщения или установленный параметр PDSCH для планирования первого системного сообщения.

[0014] Опционально, определение параметра передачи первого системного сообщения включает то, что по меньшей мере некоторые из следующих параметров передачи первого системного сообщения совпадают с соответствующими параметрами передачи второго системного сообщения: полоса частот; разнесение поднесущих (SCS, Sub-Carrier Spacing) или схема модуляции и кодирования (MCS, Modulation And Coding Scheme).

[0015] Опционально, определение параметра передачи первого системного сообщения включает определение параметра передачи в соответствии с PDCCH и/или PDSCH, при этом PDCCH и/или PDSCH содержит конкретную конфигурацию параметра передачи.

[0016] Опционально, PDCCH представляет собой PDCCH, совместно используемый redcap-UE и устройством, отличным от redcap-UE, или PDCCH выделяется для redcap-UE.

[0017] В соответствии со вторым аспектом вариантов раскрытия настоящего изобретения предлагается другой способ передачи или приема системного сообщения. Способ применим к базовой станции. Способ включает передачу сообщения индикации, при этом сообщение индикации сконфигурировано для указания характеристик контроля, выполняемого redcap-UE, для того чтобы redcap-UE определяло системную информацию, подлежащую контролю, в соответствии с сообщением индикации.

[0018] Опционально, сообщение индикации сконфигурировано для указания redcap- UE на необходимость контроля первого системного сообщения или на отсутствие необходимости контроля второго системного сообщения, при этом первое системное сообщение соответствует redcap-UE, и второе системное сообщение соответствует системному сообщению, определенному в существующей системе.

[0019] В соответствии с третьим аспектом вариантов раскрытия настоящего изобретения предлагается устройство для передачи или приема системного сообщения. Устройство применимо к redcap-UE. Устройство содержит модуль приема и модуль определения.

[0020] Модуль приема сконфигурирован для приема сообщения индикации, при этом сообщение индикации сконфигурировано для указания характеристик контроля, выполняемого redcap-UE.

[0021] Модуль определения сконфигурирован для определения системного сообщения,

подлежащего контролю, в соответствии с сообщением индикации.

[0022] В соответствии с четвертым аспектом вариантов раскрытия настоящего изобретения предлагается другое устройство для передачи или приема системного сообщения. Устройство применимо к базовой станции. Устройство содержит модуль передачи.

[0023] Модуль передачи сконфигурирован для передачи сообщения индикации, при этом сообщение индикации сконфигурировано для указания характеристик контроля, выполняемого redcap-UE, для того чтобы redcap-UE определяло системную информацию, подлежащую контролю, в соответствии с сообщением индикации.

[0024] В соответствии с пятым аспектом вариантов раскрытия настоящего изобретения предлагается устройство связи. Устройство связи содержит приемопередатчик, память и процессор, соединенный с приемопередатчиком и памятью, соответственно, и сконфигурированный для управления путем выполнения компьютерных инструкций, хранящихся в памяти, передачей и приемом беспроводного сигнала приемопередатчика и реализации способа передачи или приема системного сообщения согласно первому аспекту вариантов раскрытия настоящего изобретения или способа передачи или приема системного сообщения согласно второму аспекту вариантов раскрытия настоящего изобретения.

[0025] В соответствии с шестым аспектом вариантов раскрытия настоящего изобретения предлагается машиночитаемый носитель. На машиночитаемом носителе хранятся машиночитаемые инструкции, при исполнении которых процессором может быть реализован способ передачи или приема системного сообщения в соответствии с вариантами осуществления, представленными в рамках первого аспекта раскрытия настоящего изобретения, или способ передачи или приема системного сообщения в соответствии с вариантами осуществления, представленными в рамках второго аспекта раскрытия настоящего изобретения.

[0026] В соответствии с седьмым аспектом вариантов раскрытия настоящего изобретения предлагается компьютерное программное изделие. Компьютерное программное изделие содержит компьютерную программу. При исполнении компьютерной программы процессором может быть реализован способ передачи или приема системного сообщения в соответствии с вариантами осуществления, представленными в рамках первого аспекта раскрытия настоящего изобретения, или способ передачи или приема системного сообщения в соответствии с вариантами осуществления, представленными в рамках второго аспекта раскрытия настоящего изобретения.

[0027] С помощью способа и устройства для передачи или приема системного сообщения, а также устройства связи, представленных согласно вариантам раскрытия настоящего изобретения, redcap-UE принимает сообщение индикации. Сообщение индикации сконфигурировано для указания характеристик контроля, выполняемого redcap-UE. Системное сообщение, подлежащее контролю, определяется в соответствии с сообщением индикации. Таким образом, redcap-UE определяет системную информацию, подлежащую контролю, в соответствии с принятым сообщением индикации, в результате чего реализуется новый способ контроля системного сообщения и повышается эффективность контроля, выполняемого redcap-UE.

[0028] Дополнительные аспекты и преимущества раскрытия настоящего изобретения частично изложены в последующем описании, и частично эти аспекты станут очевидны из описания, или они могут быть изучены на практике в процессе реализации представленных вариантов раскрытия.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0029] Указанные выше и/или дополнительные аспекты и преимущества раскрытия настоящего изобретения станут очевидными из последующего описания вариантов осуществления со ссылкой на прилагаемые чертежи, на которых:

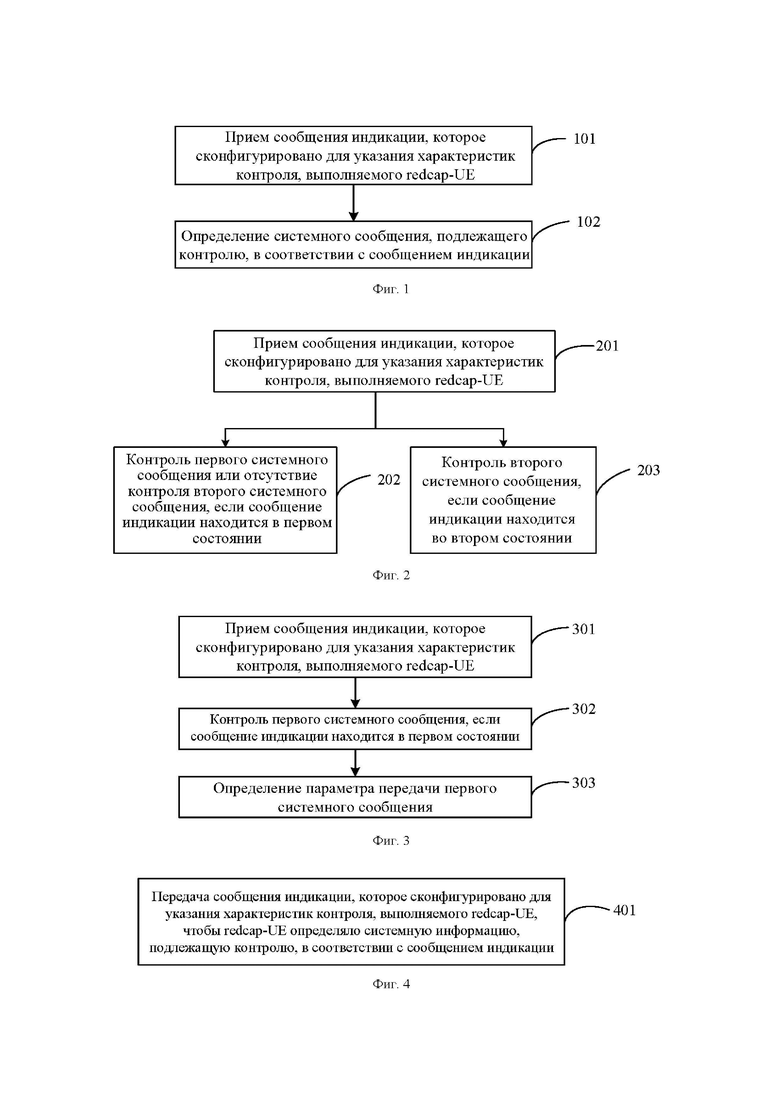

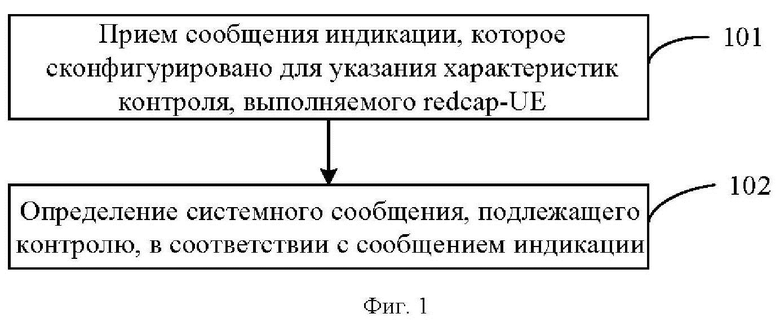

[0030] на фиг. 1 схематично показан алгоритм выполнения способа передачи или приема системного сообщения в соответствии с некоторыми вариантами раскрытия настоящего изобретения.

[0031] На фиг. 2 схематично показан алгоритм выполнения другого способа передачи или приема системного сообщения в соответствии с некоторыми вариантами раскрытия настоящего изобретения.

[0032] На фиг. 3 схематично показан алгоритм выполнения другого способа передачи или приема системного сообщения в соответствии с некоторыми вариантами раскрытия настоящего изобретения.

[0033] На фиг. 4 схематично показан алгоритм выполнения другого способа передачи или приема системного сообщения в соответствии с некоторыми вариантами раскрытия настоящего изобретения.

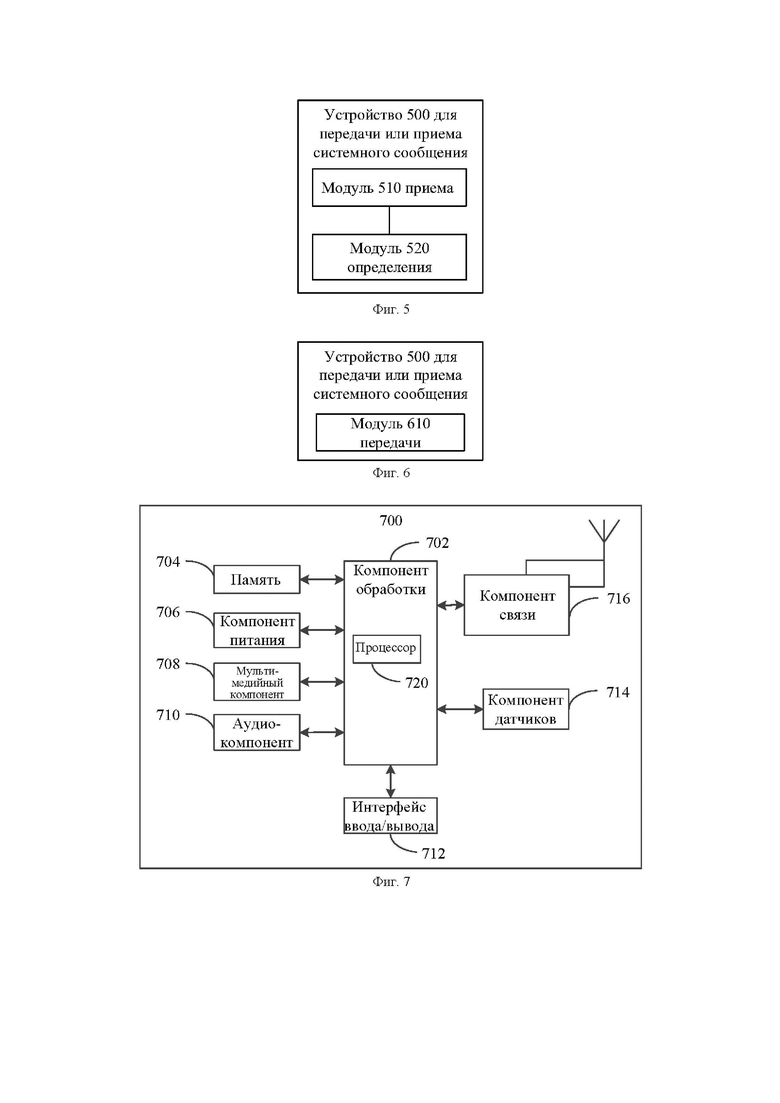

[0034] На фиг. 5 показана блок-схема устройства для передачи или приема системного сообщения в соответствии с некоторыми вариантами раскрытия настоящего изобретения.

[0035] На фиг. 6 показана блок-схема другого устройства для передачи или приема системного сообщения в соответствии с некоторыми вариантами раскрытия настоящего изобретения.

[0036] На фиг. 7 показана блок-схема пользовательского оборудования в соответствии с некоторыми вариантами раскрытия настоящего изобретения.

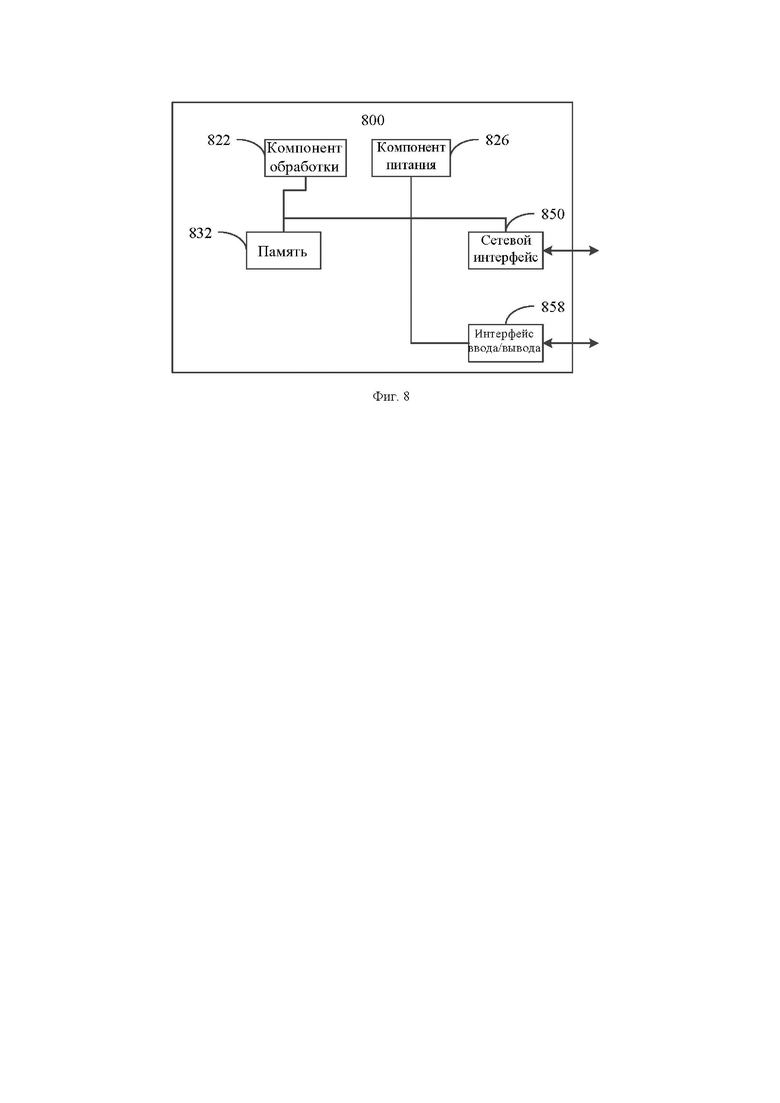

[0037] На фиг. 8 показана блок-схема устройства сетевой стороны в соответствии с некоторыми вариантами раскрытия настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[0038] Далее более подробно описываются некоторые варианты раскрытия настоящего изобретения, примеры которых иллюстрируются посредством прилагаемых чертежей. Последующее описание приводится со ссылками на прилагаемые чертежи, на которых одинаковые номера обозначают одинаковые или схожие элементы, если явно не указано иное. Изложенные в последующем описании некоторые варианты осуществления не охватывают всех вариантов реализации, не противоречащих раскрытию настоящего изобретения. Наоборот, в этом описании приводятся только примеры реализации устройств и способов, соответствующих аспектам, связанным с вариантами раскрытия настоящего изобретения, сущность которого излагается в прилагаемой формуле изобретения.

[0039] Термины, применяемые в вариантах раскрытия настоящего изобретения, используются только с целью описания конкретных вариантов осуществления и не предназначены для ограничения вариантов раскрытия изобретения. Единственное число, выражаемое терминами "один", "указанный", используемыми в вариантах раскрытия настоящего изобретения и прилагаемой формуле изобретения, также подразумевает формы множественного числа, если из контекста явно не следует другой смысл. Следует также принимать во внимание, что используемый в данном описании термин "и/или" указывает на и включает любую комбинацию или все возможные комбинации одного или более связанных перечисляемых элементов.

[0040] Следует также учитывать, что хотя термины "первый", "второй" и "третий" могут использоваться для описания различной информации в вариантах раскрытия настоящего изобретения, эта информация не должна ограничиваться данными терминами. Эти термины используются только для того, чтобы различать информацию одинакового типа. Например, без нарушения объема раскрытия настоящего изобретения первая информация может также называться второй информацией, и, подобным образом, вторая информация может также называться первой информацией. В зависимости от контекста слово “если”, используемое в этом описании, может интерпретироваться как “когда”, "в то время как" или “в случае определения”.

[0041] Ниже подробно описываются варианты раскрытия настоящего изобретения. Примеры вариантов осуществления проиллюстрированы на прилагаемых чертежах, на которых одинаковые или схожие числовые ссылки обозначают одинаковые или схожие элементы. Варианты осуществления, описываемые ниже со ссылкой на прилагаемые чертежи, являются примерами и используются для интерпретации раскрытия настоящего изобретения и не должны рассматриваться в качестве ограничений вариантов раскрытия.

[0042] Поскольку текущая система новой радиотехнологии (NR) разработана для высококачественных терминалов, характеризующихся высокой скоростью и малой задержкой, текущая конструкция системы может не удовлетворять требованиям низкой скорости и большой задержки для системы NR-lite. Таким образом, может понадобиться модифицировать текущую систему NR для удовлетворения требований к NR-lite. Например, для удовлетворения требований к малозатратным и несложным устройствам, радиочастотный (RF, Radio Frequency) диапазон частот NR-IoT может быть ограничен, например, до 5 МГц или 10 МГц, или размер буфера NR-lite может быть ограничен, а также может быть ограничен размер каждого принимаемого блока передачи и т.д. Для экономии электроэнергии возможные направления оптимизации направлены на упрощение процесса связи, уменьшения количества попыток пользователя NR-lite обнаружить канал управления нисходящей линии связи и т.п.

[0043] В свете указанных выше проблем посредством раскрытия настоящего изобретения предлагается способ и устройство передачи или приема системного сообщения, а также устройство связи.

[0044] На фиг. 1 схематично показан алгоритм выполнения способа передачи или приема системного сообщения в соответствии с некоторыми вариантами раскрытия настоящего изобретения. Способ передачи или приема системного сообщения может применяться к пользовательскому оборудованию с пониженными возможностями (redcap-UE).

[0045] Как показано на фиг. 1, способ передачи или приема системного сообщения может включать следующие шаги.

[0046] На шаге 101 принимается сообщение индикации.

[0047] Сообщение индикации сконфигурировано для указания характеристик контроля, выполняемого redcap-UE.

[0048] Согласно вариантам раскрытия настоящего изобретения redcap-UE может принимать сообщение индикации, передаваемое устройством сетевой стороны для указания характеристик контроля, выполняемого redcap-UE.

[0049] Например, сообщение индикации может указывать redcap-UE на необходимость контроля системного сообщения А или на отсутствие необходимости контроля системного сообщения В.

[0050] По сравнению с устройством, отличным от redcap-UE, устройство redcap-UE обладает таким преимуществом, как расширение зоны охвата и экономия электроэнергии.

[0051] На шаге 102 системное сообщение, подлежащее контролю, определяется в соответствии с сообщением индикации.

[0052] Согласно вариантам раскрытия настоящего изобретения после приема сообщения индикации, переданного устройством сетевой стороны, redcap-UE может определить системное сообщение, подлежащее контролю, в соответствии с сообщением индикации.

[0053] Например, предполагается, что если сообщение индикации предназначено для указания redcap-UE на необходимость контроля системного сообщения А и на отсутствие необходимости контроля системного сообщения В, redcap-UE после приема сообщения индикации может определить, что необходимо контролировать системное сообщение А.

[0054] Согласно способу передачи или приема системного сообщения, соответствующему вариантам раскрытия настоящего изобретения, redcap-UE принимает сообщение индикации. Сообщение индикации сконфигурировано для указания характеристик контроля, выполняемого redcap-UE. Системное сообщение, подлежащее контролю, определяется в соответствии с сообщением индикации. Таким образом, redcap-UE определяет системную информацию, подлежащую контролю, в соответствии с принятым сообщением индикации, в результате чего реализуется новый способ контроля системного сообщения и повышается эффективность контроля, выполняемого redcap-UE.

[0055] Следует отметить, что упомянутые выше возможные способы реализации могут осуществляться отдельно или совместно, что не ограничивается вариантами раскрытия настоящего изобретения.

[0056] Согласно вариантам раскрытия настоящего изобретения предлагается другой способ передачи или приема системного сообщения. На фиг. 2 схематично показан алгоритм выполнения другого способа передачи или приема системного сообщения в соответствии с некоторыми вариантами раскрытия настоящего изобретения. Способ передачи или приема системного сообщения может применяться к redcap-UE. Способ передачи или приема системного сообщения может выполняться отдельно или в сочетании с любым вариантом раскрытия настоящего изобретения или возможной реализацией любого варианта осуществления, или в сочетании с любым техническим решением, известным на современном уровне техники.

[0057] Как показано на фиг. 2, способ передачи или приема системного сообщения может включать следующие шаги.

[0058] На шаге 201 принимается сообщение индикации. Сообщение индикации сконфигурировано для указания характеристик контроля, выполняемого redcap-UE.

[0059] Согласно вариантам раскрытия настоящего изобретения redcap-UE может принимать сообщение индикации, передаваемое устройством сетевой стороны для указания характеристик контроля, выполняемого redcap-UE.

[0060] Согласно возможной ситуации, соответствующей вариантам раскрытия настоящего изобретения, сообщение индикации сконфигурировано для указания redcap-UE на необходимость контроля первого системного сообщения или на отсутствие необходимости контроля второго системного сообщения, при этом первое системное сообщение соответствует redcap-UE, и второе системное сообщение соответствует системному сообщению, заданному в существующей системе.

[0061] Например, сообщение индикации может указывать redcap-UE на необходимость

контроля блока системной информации (SIB, System Information Block), специфичного для redcap-UE, или на отсутствие необходимости контроля существующей оставшейся минимальной системной информации (RMSI Remaining Minimum System Information).

[0062] Согласно возможной ситуации, соответствующей вариантам раскрытия настоящего изобретения, сообщение индикации может также содержать основной блок информации (МШ), и MIB конфигурируется для указания характеристик контроля, выполняемого redcap-UE.

[0063] Опционально, резервный бит(ы) или другие зарезервированные бит(ы) в MIB могут использоваться для указания характеристик контроля, выполняемого redcap-UE.

[0064] Согласно возможной ситуации, соответствующей вариантам раскрытия настоящего изобретения, сообщение индикации может также содержать физический канал управления нисходящей линии связи (PDCCH), при этом PDCCH сконфигурирован для второго системного сообщения, и PDCCH сконфигурирован для указания характеристик контроля, выполняемого redcap-UE.

[0065] Опционально, PDCCH, включенный в сообщение индикации, может планировать RMSI, которая определена в существующей системе. Уведомление о последующем контроле системного сообщения может передаваться с использованием зарезервированного бита(- ов) в PDCCH.

[0066] Например, зарезервированный бит(ы) в PDCCH могут использоваться для уведомления redcap-UE о необходимости контроля второго системного сообщения.

[0067] Согласно возможной ситуации, соответствующей вариантам раскрытия настоящего изобретения, сообщение индикации может также содержать общий физический канал нисходящей линии связи (PDSCH), при этом PDSCH сконфигурирован для второго системного сообщения, и PDSCH конфигурируется для указания характеристик контроля, выполняемого redcap-UE.

[0068] Опционально, PDSCH, включенный в сообщение индикации, может планировать RMSI, которая определена в существующей системе. Уведомление о последующем контроле системного сообщения может передаваться с использованием зарезервированного бита(- ов) в PDSCH.

[0069] Например, зарезервированный бит(ы) в PDSCH могут использоваться для уведомления redcap-UE о необходимости контроля второго системного сообщения.

[0070] На шаге 202 осуществляется контроль первого системного сообщения или не осуществляется контроль второго системного сообщения, если сообщение индикации находится в первом состоянии.

[0071] Согласно вариантам раскрытия настоящего изобретения, после того как redcap- UE принимает сообщение индикации, передаваемое устройством сетевой стороны, и определяет, что сообщение индикации находится в первом состоянии, redcap-UE может контролировать первое системное сообщение или не контролировать второе системное сообщение.

[0072] Например, предполагается, что 0 является сообщением индикации. После приема сообщения индикации redcap-UE контролирует первое системное сообщение или не контролирует второе системное сообщение.

[0073] На шаге 203 осуществляется контроль второго системного сообщения, если сообщение индикации находится во втором состоянии.

[0074] Согласно вариантам раскрытия настоящего изобретения, после того как redcap- UE принимает сообщение индикации, передаваемое устройством сетевой стороны, и определяет, что сообщение индикации находится во втором состоянии, redcap-UE может контролировать второе системное сообщение.

[0075] Например, предполагается, что 1 является сообщением индикации. После приема сообщения индикации redcap-UE контролирует второе системное сообщение.

[0076] Согласно вариантам раскрытия настоящего изобретения указанные выше шаги 202 и 203 не выполняются последовательно, а необходимость их выполнения определяется в соответствии с состоянием сообщения индикации.

[0077] Согласно способу передачи или приема системного сообщения, соответствующему вариантам раскрытия настоящего изобретения, после приема сообщения индикации redcap-UE контролирует первое системное сообщение или не контролирует второе системное сообщение, если сообщение индикации находится в первом состоянии, и контролирует второе системное сообщение, если сообщение индикации находится во втором состоянии. Таким образом, redcap-UE определяет необходимость контроля первого системного сообщения или второго системного сообщения в соответствии с состоянием принятого сообщения индикации, в результате чего улучшается эффективность контроля, выполняемого redcap-UE.

[0078] Следует отметить, что упомянутые выше возможные способы реализации могут осуществляться отдельно или совместно, что не ограничивается вариантами раскрытия настоящего изобретения.

[0079] Согласно вариантам раскрытия настоящего изобретения предлагается другой способ передачи или приема системного сообщения. На фиг. 3 схематично показан алгоритм выполнения другого способа передачи или приема системного сообщения в соответствии с некоторыми вариантами раскрытия настоящего изобретения. Способ передачи или приема системного сообщения может применяться к redcap-UE. Способ передачи или приема системного сообщения может выполняться отдельно или в сочетании с любым вариантом раскрытия настоящего изобретения или возможной реализацией любого варианта осуществления, или в сочетании с любым техническим решением, известным на современном уровне техники.

[0080] Как показано на фиг. 3, способ передачи или приема системного сообщения может включать следующие шаги.

[0081] На шаге 301 принимается сообщение индикации. Сообщение индикации сконфигурировано для указания характеристик контроля, выполняемого redcap-UE.

[0082] На шаге 302 осуществляется контроль первого системного сообщения, если сообщение индикации находится в первом состоянии.

[0083] Согласно вариантам раскрытия настоящего изобретения для реализации процесса на шаге 301 и шаге 302 можно обратиться к реализации процесса на шаге 201 и шаге 202 в указанных выше вариантах осуществления, и подробная информация об этой реализации повторно не приводится.

[0084] На шаге 303 выполняется определение параметра передачи первого системного сообщения.

[0085] Согласно вариантам раскрытия настоящего изобретения после принятия сообщения индикации, передаваемого устройством сетевой стороны, redcap-UE определяет, что сообщение индикации находится в первом состоянии, контролирует первое системное сообщение и далее определяет параметр передачи первого системного сообщения.

[0086] Опционально, параметр передачи первого системного сообщения может включать параметр части полосы пропускания (BWP), в которой расположено первое системное сообщение; установленный параметр набора ресурсов управления (CORESET) для планирования первого системного сообщения или установленный параметр PDSCH для планирования первого системного сообщения.

[0087] Согласно возможной ситуации, соответствующей вариантам раскрытия настоящего изобретения, по меньшей мере некоторые из следующих параметров передачи первого системного сообщения совпадают с соответствующими параметрами передачи второго системного сообщения: полоса частот; разнесение поднесущих (SCS) или схема модуляции и кодирования (MCS, Modulation and Coding Scheme).

[0088] Конфигурирование скорости передачи в LTE реализуется с помощью значения индекса MCS. Для формирования таблицы скоростей в качестве столбцов могут рассматриваться соответствующие факторы, влияющие на скорость связи, и индексы MCS могут рассматриваться в качестве строк. Таким образом, каждый индекс MCS фактически соответствует физической скорости передачи для набора параметров.

[0089] Согласно возможному варианту реализации настоящего изобретения при определении параметра передачи первого системного сообщения этот параметр может определяться на основе предварительно заданного правила. Например, предварительно определяется, что полоса частот первого системного сообщения совпадает с полосой частот второго системного сообщения, первое системное сообщение и второе системное сообщение характеризуются одинаковым SCS, или первое системное сообщение и второе системное сообщение характеризуются одинаковой MCS.

[0090] Например, предварительно определяется, что BWP передачи или приема redcap- SIB характеризуются тем же диапазоном частот или SCS, что и начальная BWP устройства UE, отличного от UE-redcap, или redcap-SIB и RMSI устройства UE, отличного от UE-redcap, характеризуются одинаковой MCS.

[0091] Согласно возможным вариантам реализации настоящего изобретения при определении параметра передачи первого системного сообщения этот параметр может также определяться на основе PDCCH.

[0092] Согласно возможным вариантам реализации настоящего изобретения при определении параметра передачи первого системного сообщения этот параметр может также определяться на основе PDSCH.

[0093] Согласно возможным вариантам реализации настоящего изобретения при определении параметра передачи первого системного сообщения этот параметр может также определяться на основе PDCCH и PDSCH.

[0094] Опционально, PDCCH и/или PDSCH могут содержать конкретную конфигурацию параметра передачи. Таким образом, параметр передачи первого системного сообщения может определяться на основе PDCCH и/или PDSCH. Согласно вариантам раскрытия настоящего изобретения, DCCH может представлять собой PDCCH, совместно используемый redcap-UE и устройством, отличным от redcap-UE, или PDCCH выделяется для redcap-UE.

[0095] Например, PDCCH может содержать PDCCH для планирования RMSI устройства, отличного от redcap-UE, или PDCCH, выделенный для redcap-UE.

[0096] Согласно способу передачи или приема системного сообщения, соответствующему вариантам раскрытия настоящего изобретения, после приема сообщения индикации redcap-UE контролирует первое системное сообщение, если сообщение индикации находится в первом состоянии, и определяет параметр передачи первого системного сообщения. Таким образом, на основе состояния принятого сообщения индикации redcap-UE определяет необходимость контроля первого системного сообщения и определяет параметр передачи первого системного сообщения, в результате чего повышается эффективность контроля, выполняемого redcap-UE.

[0097] Следует отметить, что упомянутые выше возможные способы реализации могут осуществляться отдельно или совместно, что не ограничивается вариантами раскрытия настоящего изобретения.

[0098] Согласно вариантам раскрытия настоящего изобретения предлагается другой способ передачи или приема системного сообщения. На фиг. 4 схематично показан алгоритм выполнения другого способа передачи или приема системного сообщения в соответствии с некоторыми вариантами раскрытия настоящего изобретения. Способ передачи или приема системного сообщения может применяться к устройству сетевой стороны. Способ передачи или приема системного сообщения может выполняться отдельно или в сочетании с любым вариантом раскрытия настоящего изобретения или возможной реализацией любого варианта осуществления, или в сочетании с любым техническим решением, известным на современном уровне техники.

[0099] Как показано на фиг. 4, способ передачи или приема системного сообщения может включать следующий шаг.

[00100] На шаге 401 выполняется передача сообщения индикации, при этом сообщение индикации сконфигурировано для указания характеристик контроля, выполняемого redcap-UE, для того чтобы redcap-UE определяло системную информацию, подлежащую контролю, в соответствии с сообщением индикации.

[00101] Например, в качестве устройства сетевой стороны рассматривается базовая станция. Базовая станция может охватывать множество сот для обслуживания терминалов. В зависимости от конкретного применения каждая сота может содержать множество приемопередающих пунктов (TRP, Transmitting Receiving Point) или может представлять собой устройство в сети доступа, которое осуществляет связь с беспроводным терминалом посредством одного или более секторов в NR, или базовая станция может называться иначе. Например, базовая станция, задействованная в некоторых вариантах раскрытия настоящего изобретения, может представлять собой базовую приемопередающую станцию (BTS, Base Transceiver Station) в глобальной системе мобильной связи (GSM, Global System for Mobile Communication) или в системе множественного доступа с кодовым разделением (CDMA, Code Division Multiple Access), базовую станцию (NodeB) в широкополосной системе множественного доступа с кодовым разделением (WCDMA, Wide-Band Code Division Multiple Access), усовершенствованный узел Node В (eNB или е-NodeB, evolutional Node В) в системе долгосрочного развития (LTE, Long Term Evolution), базовую станцию 5G (gNB) в сетевой архитектуре 5G (система следующего поколения), опорный усовершенствованный узел Node В (HeNB, Home evolved Node В), транзитный узел, опорную базовую станцию (femto), базовую станцию пико-соты (pico) и т.п., и эти примеры не ограничиваются некоторыми вариантами раскрытия настоящего изобретения.

[00102] Согласно вариантам раскрытия настоящего изобретения устройство сетевой стороны передает сообщение индикации в redcap-UE, и после приема сообщения индикации redcap-UE определяет системное сообщение, подлежащее контролю, в соответствии с характеристиками контроля, указанными сообщением индикации.

[00103] Согласно вариантам раскрытия настоящего изобретения сообщение индикации сконфигурировано для указания redcap-UE на необходимость контроля первого системного сообщения или на отсутствие необходимости контроля второго системного сообщения, при этом первое системное сообщение соответствует redcap-UE, а второе системное сообщение соответствует системному сообщению, заданному в существующей системе.

[00104] Опционально, первое системное сообщение может представлять собой SIB, специфичный для redcap-UE, и второе системное сообщение может представлять собой существующую RMSI.

[00105] Согласно другой возможной ситуации, соответствующей вариантам раскрытия настоящего изобретения, сообщение индикации может также содержать MIB, при этом MIB конфигурируется для указания характеристик контроля, выполняемого redcap-UE.

[00106] Опционально, резервный бит(ы) или другие зарезервированные бит(ы) в MIB могут использоваться для указания характеристик контроля, выполняемого redcap-UE.

[00107] Согласно другой возможной ситуации, соответствующей вариантам раскрытия настоящего изобретения, сообщение индикации может также содержать PDCCH, при этом PDCCH конфигурируется для второго системного сообщения, и PDCCH конфигурируется для указания характеристик контроля, выполняемого redcap-UE.

[00108] Опционально, PDCCH, включенный в сообщение индикации, может планировать RMSI, которая определена в существующей системе. Уведомление о последующем контроле системного сообщения может передаваться с использованием зарезервированного бита(- ов) в PDCCH.

[00109] Например, зарезервированный бит(ы) в PDCCH могут использоваться для уведомления redcap-UE о необходимости контроля второго системного сообщения.

[00110] Согласно другой возможной ситуации, соответствующей вариантам раскрытия настоящего изобретения, сообщение индикации может также содержать PDSCH, при этом PDSCH конфигурируется для второго системного сообщения, и PDSCH конфигурируется для указания характеристик контроля, выполняемого redcap-UE.

[00111] Опционально, PDSCH, включенный в сообщение индикации, может планировать RMSI, которая определена в существующей системе. Уведомление о последующем контроле системного сообщения может передаваться с использованием зарезервированного бита(- ов) в PDSCH.

[00112] Например, зарезервированный бит(ы) в PDSCH могут использоваться для уведомления redcap-UE о необходимости контроля второго системного сообщения.

[00113] Согласно другой возможной ситуации, соответствующей вариантам раскрытия настоящего изобретения, сообщение индикации, передаваемое устройством сетевой стороны в redcap-UE, находится в первом состоянии, и после приема сообщения индикации redcap-UE определяет, что сообщение индикации находится в первом состоянии, после чего выполняется контроль первого системного сообщения, либо второе системное сообщение не контролируется.

[00114] Например, предполагается, что 0 является сообщением индикации. После приема сообщения индикации redcap-UE контролирует первое системное сообщение или не контролирует второе системное сообщение.

[00115] Согласно другой возможной ситуации, соответствующей вариантам раскрытия настоящего изобретения, сообщение индикации, передаваемое устройством сетевой стороны в redcap-UE, находится во втором состоянии, и после приема сообщения индикации redcap-UE определяет, что сообщение индикации находится во втором состоянии, после чего выполняется контроль второго системного сообщения.

[00116] Например, предполагается, что 1 является сообщением индикации. После приема сообщения индикации redcap-UE контролирует второе системное сообщение.

[00117] Согласно другой возможной ситуации, соответствующей вариантам раскрытия настоящего изобретения, устройство сетевой стороны передает сообщение индикации в redcap-UE, и после приема сообщения индикации, переданного устройством сетевой стороны, redcap-UE определяет, что сообщение индикации находится в первом состоянии, после чего выполняется контроль первого системного сообщения, а также определяется параметр передачи первого системного сообщения.

[00118] Опционально, параметр передачи первого системного сообщения может включать параметр BWP, в которой расположено первое системное сообщение; установленный параметр CORESET для планирования первого системного сообщения или установленный параметр PDSCH для планирования первого системного сообщения.

[00119] Согласно возможной ситуации, соответствующей вариантам раскрытия настоящего изобретения, по меньшей мере некоторые из следующих параметров передачи первого системного сообщения совпадают с соответствующими параметрами передачи второго системного сообщения: полоса пропускания; SCS или MCS.

[00120] Конфигурирование скорости передачи в LTE реализуется с помощью значения индекса MCS. Для формирования таблицы скоростей в качестве столбцов могут рассматриваться соответствующие факторы, влияющие на скорость связи, и индексы MCS могут рассматриваться в качестве строк. Таким образом, каждый индекс MCS фактически соответствует физической скорости передачи для набора параметров.

[00121] Согласно возможному варианту реализации настоящего изобретения при определении параметра передачи первого системного сообщения этот параметр может определяться на основе предварительно заданного правила. Например, предварительно определяется, что полоса частот первого системного сообщения совпадает с полосой частот второго системного сообщения, первое системное сообщение и второе системное сообщение характеризуются одинаковым SCS, или первое системное сообщение и второе системное сообщение характеризуются одинаковой MCS.

[00122] Например, предварительно определяется, что BWP передачи или приема redcap- SIB характеризуются тем же диапазоном частот или SCS, что и начальная BWP устройства UE, отличного от UE-redcap, или redcap-SIB и RMSI устройства UE, отличного от UE-redcap, характеризуются одинаковой MCS.

[00123] Согласно возможному варианту реализации настоящего изобретения при определении параметра передачи первого системного сообщения этот параметр может также определяться на основе PDCCH или PDSCH.

[00124] Опционально, PDCCH и/или PDSCH содержат конкретную конфигурацию параметра передачи. Таким образом, параметр первого системного сообщения может определяться на основе PDCCH и/или PDSCH.

[00125] Согласно вариантам раскрытия настоящего изобретения DCCH может представлять собой PDCCH, совместно используемый redcap-UE и устройством, отличным от redcap-UE, или PDCCH выделяется для redcap-UE.

[00126] Например, PDCCH может содержать PDCCH для планирования RMSI устройства, отличного от redcap-UE, или PDCCH, выделенный для redcap-UE.

[00127] Согласно способу передачи или приема системного сообщения, соответствующему вариантам раскрытия настоящего изобретения, устройство сетевой стороны передает сообщение индикации, при этом сообщение индикации конфигурируется для указания характеристик контроля, выполняемого redcap-UE, для того чтобы redcap-UE определяло системное сообщение, подлежащее контролю, в соответствии с сообщением индикации, в результате чего улучшается эффективность контроля, выполняемого redcap-UE.

[00128] Следует отметить, что упомянутые выше возможные способы реализации могут осуществляться отдельно или совместно, что не ограничивается вариантами раскрытия настоящего изобретения.

[00129] В соответствии со способом передачи или приема системного сообщения, представленного посредством приведенных выше вариантов осуществления, показанных на фиг. 1-3, согласно раскрытию настоящего изобретения также предлагается устройство для передачи или приема системного сообщения. Поскольку представленное согласно вариантам раскрытия настоящего изобретения устройство для передачи или приема системного сообщения соответствует способу передачи или приема системного сообщения, описанному в соответствии с вариантами осуществления, показанными на фиг. 13, реализация способа передачи или приема системного сообщения также применима к устройству для передачи или приема системного сообщения, предлагаемому в рамках вариантов раскрытия настоящего изобретения, и далее эти варианты повторно не описываются.

[00130] На фиг. 5 показана блок-схема устройства для передачи или приема системного сообщения в соответствии с некоторыми вариантами раскрытия настоящего изобретения. Устройство может применяться в redcap-UE.

[00131] Как показано на фиг. 5, устройство 500 передачи или приема системного сообщения может содержать модуль 510 приема и модуль 520 определения.

[00132] Модуль 510 приема сконфигурирован для приема сообщения индикации, при этом сообщение индикации сконфигурировано для указания характеристик контроля, выполняемого redcap-UE.

[00133] Модуль 520 определения сконфигурирован для определения системного сообщения, подлежащего контролю, в соответствии с сообщением индикации.

[00134] Опционально, сообщение индикации сконфигурировано для указания redcap- UE на необходимость контроля первого системного сообщения или на отсутствие необходимости контроля второго системного сообщения, при этом первое системное сообщение соответствует redcap-UE, и второе системное сообщение соответствует системному сообщению, определенному в существующей системе.

[00135] Опционально, модуль 520 определения сконфигурирован для контроля первого системного сообщения или отказа от контроля второго системного сообщения, если сообщение индикации находится в первом состоянии; или контроля второго системного сообщения, если сообщение индикации находится во втором состоянии.

[00136] Опционально, сообщение индикации содержит MIB, и MIB сконфигурирован для указания характеристик контроля, выполняемого redcap-UE.

[00137] Опционально, сообщение индикации содержит PDCCH, при этом PDCCH сконфигурирован для второго системного сообщения, и PDCCH сконфигурирован для указания характеристик контроля, выполняемого redcap-UE.

[00138] Опционально, сообщение индикации содержит PDSCH, при этом PDSCH сконфигурирован для второго системного сообщения, и PDSCH сконфигурирован для указания характеристик контроля, выполняемого redcap-UE.

[00139] Опционально, при контроле первого системного сообщения устройство 500 также может содержать модуль определения, сконфигурированный для определения параметра передачи первого системного сообщения.

[00140] Опционально,, параметр передачи включает в свой состав по меньшей мере один из следующих элементов: параметр BWP, в которой расположено первое системное сообщение; установленный параметр набора ресурсов управления (CORESET, Control Resource Set) для планирования первого системного сообщения или установленный параметр PDSCH для планирования первого системного сообщения.

[00141] Опционально, модуль определения сконфигурирован таким образом, что по меньшей мере некоторые из следующих параметров передачи первого системного сообщения совпадают с соответствующими параметрами передачи второго системного сообщения: полоса пропускания; SCS или MCS.

[00142] Опционально, модуль определения также сконфигурирован для определения параметра передачи в соответствии с PDCCH и/или PDSCH, при этом PDCCH и/или PDSCH содержит конкретную конфигурацию параметра передачи.

[00143] Опционально, PDCCH представляет собой PDCCH, совместно используемый redcap-UE и устройством, отличным от redcap-UE, или PDCCH выделяется для redcap-UE.

[00144] С помощью устройства передачи или приема системного сообщения, соответствующего вариантам раскрытия настоящего изобретения, redcap-UE принимает сообщение индикации. Сообщение индикации сконфигурировано для указания характеристик контроля, выполняемого redcap-UE. Системное сообщение, подлежащее контролю, определяется в соответствии с сообщением индикации. Таким образом, redcap-UE определяет системную информацию, подлежащую контролю, в соответствии с принятым сообщением индикации, в результате чего повышается эффективность контроля, выполняемого redcap-UE.

[00145] Следует отметить, что упомянутые выше возможные способы реализации могут осуществляться отдельно или совместно, что не ограничивается вариантами раскрытия настоящего изобретения.

[00146] В соответствии со способом передачи или приема системного сообщения, представленного посредством приведенных выше вариантов осуществления, показанных на фиг. 4, согласно раскрытию настоящего изобретения также предлагается устройство для передачи или приема системного сообщения. Поскольку представленное согласно вариантам раскрытия настоящего изобретения устройство для передачи или приема системного сообщения соответствует способу передачи или приема системного сообщения, описанному в соответствии с вариантами осуществления, показанными на фиг. 4, реализация способа передачи или приема системного сообщения также применима к устройству для передачи или приема системного сообщения, предлагаемому в рамках вариантов раскрытия настоящего изобретения, и далее эти варианты повторно не описываются.

[00147] На фиг. 6 показана блок-схема другого устройства для передачи или приема системного сообщения в соответствии с некоторыми вариантами раскрытия настоящего изобретения. Устройство может применяться в устройстве сетевой стороны.

[00148] Как показано на фиг. 6, устройство 600 для передачи или приема системного сообщения может содержать модуль 610 передачи.

[00149] Модуль 610 передачи сконфигурирован для передачи сообщения индикации, при этом сообщение индикации сконфигурировано для указания характеристик контроля, выполняемого redcap-UE, для того чтобы redcap-UE определяло системную информацию, подлежащую контролю, в соответствии с сообщением индикации.

[00150] Опционально, сообщение индикации сконфигурировано для указания redcap- UE на необходимость контроля первого системного сообщения или на отсутствие необходимости контроля второго системного сообщения, при этом первое системное сообщение соответствует redcap-UE, и второе системное сообщение соответствует системному сообщению, определенному в существующей системе.

[00151] С помощью устройства для передачи или приема системного сообщения, соответствующего вариантам раскрытия настоящего изобретения, устройство сетевой стороны передает сообщение индикации, при этом сообщение индикации конфигурируется для указания характеристик контроля, выполняемого redcap-UE, для того чтобы redcap-UE определяло системное сообщение, подлежащее контролю, в соответствии с сообщением индикации, в результате чего повышается эффективность контроля, выполняемого redcap-UE.

[00152] Следует отметить, что упомянутые выше возможные способы реализации могут осуществляться отдельно или совместно, что не ограничивается вариантами раскрытия настоящего изобретения.

[00153] Для реализации указанных выше вариантов осуществления в рамках раскрытия настоящего изобретения также предлагается устройство связи.

[00154] Устройство связи, представленное согласно некоторым вариантам раскрытия настоящего изобретения, содержит процессор, приемопередатчик, память, исполняемую программу, которая хранится в памяти и может выполняться процессором. При запуске процессором исполняемой программы реализуется описанный выше способ передачи или приема системного сообщения.

[00155] Устройство связи может представлять собой указанный выше терминал, сетевое устройство доступа или устройство базовой сети.

[00156] Процессор может содержать запоминающие устройства различных типов, включая энергонезависимое запоминающее устройство, в котором информация может сохраняться после отключения питания устройства связи. В данном случае устройство связи может представлять собой терминал, сетевое устройство доступа или устройство базовой сети.

[00157] Процессор может соединяться с памятью через шину или другое подобное устройство для чтения исполняемой программы, хранимой в памяти, например, такой как программа, выполняющая функции, показанные по меньшей мере на фиг. 1-4.

[00158] Для реализации указанных выше вариантов осуществления в рамках раскрытия настоящего изобретения также предлагается машиночитаемый носитель.

[00159] На машиночитаемом носителе, предлагаемом согласно некоторым вариантам раскрытия настоящего изобретения, хранится исполняемая программа, при выполнении которой процессором реализуется способ передачи или приема системного сообщения, например, по меньшей мере тот, что показан на фиг. 1-4.

[00160] Для реализации указанных выше вариантов осуществления в рамках раскрытия настоящего изобретения также предлагается компьютерное программное изделие.

[00161] На компьютерном программном изделии, предлагаемом согласно вариантам раскрытия настоящего изобретения, хранится компьютерная программа, при выполнении которой процессором реализуется способ передачи или приема системного сообщения, например, по меньшей мере тот, что показан на фиг. 1-4.

[00162] На фиг. 7 показана блок-схема пользовательского оборудования (UE) в соответствии с некоторыми вариантами раскрытия настоящего изобретения. Например, UE 700 может представлять собой мобильный телефон, компьютер, терминал цифрового вещания, устройство передачи сообщений, игровую консоль, планшет, медицинское устройство, тренажерное оборудование, персональное информационное устройство и т.п.

[00163] На фиг. 7 показано, что UE 700 может содержать один или более следующих компонентов: компонент 702 обработки, память 704, компонент 706 питания, мультимедийный компонент 708, аудиокомпонент 710, интерфейс 712 ввода/вывода (I/O, Input/Output), компонент 714 датчиков и компонент 716 связи.

[00164] Компонент 702 обработки обычно управляет всеми операциями, выполняемыми UE 700, такими как операции, связанные с отображением, телефонными вызовами, передачей данных, работой видеокамеры и записью данных. Компонент 702 обработки может включать в свой состав один или более процессоров 720, предназначенных для выполнения инструкций, осуществляющих все или некоторые шаги описанных выше способов. Кроме того, компонент 702 обработки может содержать один или более модулей, которые облегчают взаимодействие между компонентом 702 обработки и другими компонентами. Например, компонент 702 обработки может содержать мультимедийный модуль, который облегчает взаимодействие между мультимедийным компонентом 708 и компонентом 702 обработки.

[00165] Память 704 сконфигурирована для хранения данных различных типов, необходимых для функционирования UE 700. К примерам таких данных относятся инструкции для любых приложений или способов, выполняемых в UE 700, контактные данные, данные телефонной книги, сообщения, фотографии, видеоизображения и т.д. Память 704 может быть реализована с использованием любого типа устройств энергонезависимой или энергозависимой памяти, или комбинации таких устройств, например, с помощью статической оперативной памяти (SRAM, Static Random Access Memory), электрически стираемого программируемого постоянного запоминающего устройства (EEPROM, Electrically Erasable Programmable Read-Only Memory), стираемого программируемого постоянного запоминающего устройства (EPROM, Erasable Programmable Read-Only Memory), программируемого постоянного запоминающего устройства (PROM, Programmable Read-Only Memory), постоянного запоминающего устройства (ROM, Read- Only Memory), магнитного запоминающего устройства, флэш-памяти, магнитного или оптического диска.

[00166] Компонент 706 питания обеспечивает электропитание для различных компонентов UE 700. Компонент 706 питания может включать в свой состав систему управления режимом электропитания, один или более источников питания и любые другие компоненты, связанные с генерацией, управлением и распределением электропитания в UE 700.

[00167] Мультимедийный компонент 708 содержит экран, обеспечивающий выходной интерфейс между UE 700 и пользователем. В некоторых вариантах осуществления настоящего изобретения экран может представлять собой жидкокристаллический дисплей (LCD, Liquid Crystal Display) и сенсорную панель (TP, Touch Panel). Экран, реализованный в виде сенсорной панели, позволяет принимать входные сигналы от пользователя. На сенсорной панели расположены один или более тактильных датчиков, реагирующих на прикосновения, нажатия и выполнение иных жестикуляций. Тактильные датчики могут не только определять область прикосновения или нажатия, но также реагировать на период времени и давление, связанное с прикосновениями и нажатиями. В некоторых вариантах осуществления настоящего изобретения мультимедийный компонент 708 содержит фронтальную видеокамеру и/или тыльную видеокамеру. Фронтальная видеокамера и тыльная видеокамера могут принимать внешние мультимедийные данные при нахождении UE 700 в рабочем режиме, например в режиме выполнения фотосъемки или видеосъемки. Как фронтальная, так и тыльная видеокамера может оснащаться системой фиксированных оптических линз или средствами фокусного и оптического масштабирования.

[00168] Аудиокомпонент 710 сконфигурирован для передачи и/или приема звуковых сигналов. Например, аудиокомпонент 710 содержит микрофон, позволяющий принимать внешний звуковой сигнал, когда UE 700 находится в рабочем режиме, например, в режиме выполнения вызова, записи и распознавания голоса. Принятый звуковой сигнал далее может сохраняться в памяти 704 или передаваться через компонент 716 связи. В некоторых вариантах осуществления аудиокомпонент 710 также содержит динамик, предназначенный для вывода звуковых сигналов.

[00169] Интерфейс 712 ввода/вывода поддерживает интерфейс между компонентом 702 обработки и модулями периферийного интерфейса, такими как клавиатура, колесо мыши, кнопки и т.п. Кнопки, помимо прочего, могут представлять собой кнопку возврата, кнопку настройки уровня звука, кнопку запуска и кнопку блокировки.

[00170] Компонент 714 датчиков содержит один или более датчиков, служащих для оценки различных аспектов работы UE 700. Например, компонент 714 датчиков может обнаруживать открытие/закрытие UE 700, относительное позиционирование компонентов, например дисплея и клавиатуры, UE 700, изменение позиции UE 700 или компонента UE 700, наличие или отсутствие контакта пользователя с UE 700, ориентацию или ускоренно е/замедленное перемещение UE 700 и изменение температуры UE 700. Компонент 714 датчиков может содержать бесконтактный датчик, сконфигурированный для обнаружения расположенных вблизи объектов без физического контакта с ними. Компонент 714 датчиков также может включать в свой состав светочувствительный элемент, такой как датчик изображения CMOS или CCD, предназначенный для использования в реализациях, связанных с формированием изображений. В некоторых вариантах осуществления компонент 714 датчиков также может содержать акселерометр, гироскоп, магнитный датчик, датчик давления или температуры.

[00171] Компонент 716 связи сконфигурирован для облегчения процесса проводной или беспроводной связи между UE 700 и другими устройствами. UE 700 может получать доступ к беспроводной сети с использованием таких стандартов связи как WiFi, 2G или 3G, или комбинации этих стандартов. Согласно некоторым примерам осуществления компонент 716 связи принимает широковещательный сигнал или передает соответствующую информацию в широковещательном режиме из внешней системы управления широковещательной передачей через широковещательный канал. В одном из примеров осуществления компонент 716 связи также содержит модуль ближней связи (NFC, Near Field Communication), позволяющий передавать сигналы на небольшие расстояния. Например, модуль NFC может быть реализован на основе технологии идентификации по радиочастотному коду (RFID, Radio Frequency Identification), технологии, разработанной ассоциацией по средствам передачи данных в инфракрасном диапазоне (IrDA, Infrared Data Association), технологии сверхширокополосной сети (UWB, Ultra-Wideband), технологии Bluetooth (ВТ) и других технологий.

[00172] Согласно некоторым вариантам осуществления, UE 700 может быть реализовано с использованием одного или более таких компонентов, как специализированные интегральные схемы (ASIC, Application Specific Integrated Circuit), цифровые сигнальные процессоры (DSP, Digital Signal Processor), устройства цифровой обработки сигналов (DSPD, Digital Signal Processing Device), программируемые логические устройства (PLD, Programmable Logic Device), программируемые пользователем вентильные матрицы (FPGA, Field Programmable Gate Array), контроллеры, микроконтроллеры, микропроцессоры, или посредством других электронных компонентов, разработанных для выполнения описанных выше способов, изображенных на фиг. 1-3.

[00173] Согласно некоторым вариантам осуществления также предлагается машиночитаемый носитель информации, на котором хранятся инструкции, такие как инструкции, записанные в памяти 704 и выполняемые процессором 720 в UE 700 для реализации описанных выше способов. Например, машиночитаемый носитель может представлять собой ROM, RAM, CD-ROM, магнитную ленту, дискету, оптическое запоминающее устройство и т.п.

[00174] На фиг. 8 показана блок-схема устройства сетевой стороны в соответствии с некоторыми вариантами раскрытия настоящего изобретения. Как показано на фиг. 8, устройство 800 сетевой стороны содержит компонент 822 обработки, который также включает в свой состав по меньшей мере один процессор и ресурс памяти, представленный памятью 832, в которой хранятся инструкции, выполняемые компонентом 822 обработки, такие как прикладные программы. Прикладная программа, хранящаяся в памяти 832, может состоять из одного или более модулей, каждый из которых содержит набор инструкций. Кроме того, компонент 822 обработки сконфигурирован для выполнения инструкций с целью реализации любого из указанных выше способов, применимых к базовой станции, например, способа, показанного на фиг. 4.

[00175] Устройство 800 сетевой стороны может также содержать компонент 826 питания, сконфигурированный для управления электропитанием устройства 800 сетевой стороны, проводной или беспроводной сетевой интерфейс 850, сконфигурированный для подключения устройства 800 сетевой стороны к сети, и интерфейс 858 ввода/вывода (I/O, Input/Output). Устройство 800 сетевой стороны может работать под управлением операционной системы, хранящейся в памяти 832, такой как Windows Server™, Mac OS X™, Unix™, Linux™, FreeBSD™ и т.п.

[00176] Специалисту в этой области техники должны быть очевидны другие варианты раскрытия настоящего изобретения, основанные на соображениях, изложенных в данном описании, и на практическом применении раскрытого изобретения. Раскрытие настоящего изобретения предназначено для охвата любых изменений, способов использования или адаптаций раскрытия, соответствующих основным его принципам, включая такие отступления от раскрытия настоящего изобретения, которые относятся к известной или обычной практике в этой области техники. Это описание и иллюстрации следует рассматривать только в качестве примеров с учетом того, что сущность и объем раскрытия настоящего изобретения представлены в приведенной ниже формуле изобретения.

[00177] Следует принимать во внимание, что раскрытие настоящего изобретения не ограничено в точности теми формулировками, которые были приведены выше и проиллюстрированы на прилагаемых чертежах, и различные модификации и изменения могут выполняться без нарушения объема настоящего изобретения. Подразумевается, что объем настоящего изобретения ограничен только прилагаемой формулой изобретения.

Изобретение относится к области техники беспроводной связи, а именно к передаче или приему системных сообщений, применимым к пользовательскому оборудованию с пониженными возможностями (REDuced CAPability User Equipment, redcap-UE). Техническим результатом является обеспечение возможности UE с пониженными возможностями определять системное сообщение, подлежащее контролю, в соответствии с принятым сообщением индикации, в результате чего повышается эффективность контроля, выполняемого таким UE. Для этого осуществляют прием сообщения индикации, которое сконфигурировано для указания характеристик контроля, выполняемого redcap-U, и определение системного сообщения, подлежащего контролю, в соответствии с сообщением индикации. При этом определение системного сообщения, подлежащего контролю, в соответствии с сообщением индикации включает определение того, что следует контролировать первое системное сообщение и не следует контролировать второе системное сообщение, если сообщение индикации находится в первом состоянии; определение того, что следует контролировать второе системное сообщение, если сообщение индикации находится во втором состоянии. При этом первое системное сообщение соответствует redcap-UE или второе системное сообщение соответствует системному сообщению, заданному в существующей системе. 8 н. и 8 з.п. ф-лы, 8 ил.

1. Способ приема системного сообщения, выполняемый пользовательским оборудованием с пониженными возможностями (redcap-UE) и включающий:

прием сообщения индикации, которое сконфигурировано для указания характеристик контроля, выполняемого redcap-UE; и

определение системного сообщения, подлежащего контролю, в соответствии с сообщением индикации,

при этом определение системного сообщения, подлежащего контролю, в соответствии с сообщением индикации включает:

определение того, что следует контролировать первое системное сообщение и не следует контролировать второе системное сообщение, если сообщение индикации находится в первом состоянии; определение того, что следует контролировать второе системное сообщение, если сообщение индикации находится во втором состоянии; при этом первое системное сообщение соответствует redcap-UE или второе системное сообщение соответствует системному сообщению, заданному в существующей системе.

2. Способ по п. 1, в котором сообщение индикации содержит основной блок информации (MIB), и MIB сконфигурирован для указания характеристик контроля, выполняемого redcap-UE.

3. Способ по п. 1, в котором сообщение индикации содержит физический канал управления нисходящей линии связи (PDCCH), и PDCCH сконфигурирован для второго системного сообщения, и PDCCH сконфигурирован для указания характеристик контроля, выполняемого redcap-UE.

4. Способ по п. 1, в котором сообщение индикации содержит общий физический канал нисходящей линии связи (PDSCH), и PDSCH сконфигурирован для второго системного сообщения, и PDSCH сконфигурирован для указания характеристик контроля, выполняемого redcap-UE.

5. Способ по любому из пп. 1-4, в котором, когда определено, что следует контролировать первое системное сообщение, способ также включает:

определение параметра передачи первого системного сообщения.

6. Способ по п. 5, в котором параметр передачи включает по меньшей мере одно из следующего:

параметр части полосы пропускания (BWP), в которой расположено первое системное сообщение;

установленный параметр набора ресурсов управления (CORESET) для планирования первого системного сообщения или

установленный параметр общего физического канала нисходящей линии связи (PDSCH) для планирования первого системного сообщения.

7. Способ по п. 5, в котором определение параметра передачи первого системного сообщения включает следующее:

определение параметров передачи первого системного сообщения, совпадающих с соответствующими параметрами передачи второго системного сообщения, при этом параметры передачи первого системного сообщения включают два или более из следующих:

полоса частот;

разнесение поднесущих (SCS) или

схема модуляции и кодирования (MCS).

8. Способ по п. 5, в котором определение параметра передачи первого системного сообщения включает:

определение параметра передачи в соответствии с физическим каналом управления нисходящей линии связи (PDCCH) и/или общим физическим каналом нисходящей линии связи (PDSCH), при этом PDCCH и/или PDSCH содержат конкретную конфигурацию параметра передачи.

9. Способ по п. 8, в котором PDCCH представляет собой PDCCH, совместно используемый redcap-UE и устройством, отличным от redcap-UE, или PDCCH выделен для redcap-UE.

10. Способ передачи системного сообщения, выполняемый базовой станцией и включающий:

передачу сообщения индикации, которое сконфигурировано для указания характеристик контроля, выполняемого пользовательским оборудованием с пониженными возможностями (redcap-UE), чтобы redcap-UE определяло, что следует контролировать первое системное сообщение и не следует контролировать второе системное сообщение, если сообщение индикации находится в первом состоянии, и определяло, что следует контролировать второе системное сообщение, если сообщение индикации находится во втором состоянии, при этом первое системное сообщение соответствует redcap-UE или второе системное сообщение соответствует системному сообщению, заданному в существующей системе.

11. Устройство для приема системного сообщения в пользовательском оборудовании с пониженными возможностями (redcap-UE), содержащее:

модуль приема, сконфигурированный для приема сообщения индикации, которое сконфигурировано для указания характеристик контроля, выполняемого redcap-UE; и

модуль определения, сконфигурированный для определения системного сообщения, подлежащего контролю, в соответствии с сообщением индикации,

при этом определение системного сообщения, подлежащего контролю, в соответствии с сообщением индикации включает:

определение того, что следует контролировать первое системное сообщение и не следует контролировать второе системное сообщение, если сообщение индикации находится в первом состоянии; определение того, что следует контролировать второе системное сообщение, если сообщение индикации находится во втором состоянии; при этом первое системное сообщение соответствует redcap-UE или второе системное сообщение соответствует системному сообщению, заданному в существующей системе.

12. Устройство для передачи системного сообщения, находящееся на базовой станции и содержащее:

модуль передачи, сконфигурированный для передачи сообщения индикации, которое сконфигурировано для указания характеристик контроля, выполняемого пользовательским оборудованием с пониженными возможностями (redcap-UE), чтобы redcap-UE определяло, что следует контролировать первое системное сообщение и не следует контролировать второе системное сообщение, если сообщение индикации находится в первом состоянии, и определяло, что следует контролировать второе системное сообщение, если сообщение индикации находится во втором состоянии, при этом первое системное сообщение соответствует redcap-UE или второе системное сообщение соответствует системному сообщению, заданному в существующей системе.

13. Терминал для приема системного сообщения, содержащий приемопередатчик, память и процессор, соединенный с приемопередатчиком и памятью, соответственно, и сконфигурированный, при выполнении машиночитаемых инструкций, хранящихся в памяти, для управления передачей и приемом беспроводного сигнала приемопередатчиком и осуществления способа по любому из пп. 1-9.

14. Базовая станция для передачи системного сообщения, содержащая приемопередатчик, память и процессор, соединенный с приемопередатчиком и памятью, соответственно, и сконфигурированный, при выполнении машиночитаемых инструкций, хранящихся в памяти, для управления передачей и приемом беспроводного сигнала приемопередатчиком и осуществления способа по п. 10.

15. Машиночитаемый носитель, на котором хранятся машиночитаемые инструкции, при выполнении которых процессором терминала осуществляется способ по любому из пп. 1-9.

16. Машиночитаемый носитель, на котором хранятся машиночитаемые инструкции, при выполнении которых процессором базовой станции осуществляется способ по п. 10.
