Абатмент Российский патент 2025 года по МПК A61C8/00

Изобретение относится к медицине, а именно к ортопедической стоматологии, и предназначено для фиксации зубных протезов, в частности при установке зубных имплантатов, в том числе установки на этих имплантатах временных или постоянных зубных коронок.

Известно зубное протезное устройство для фиксации на нем временной зубной коронки относительно имплантата, причем устройство выполнено в виде колпачка, который надет на головку ввернутого в имплантат резьбового элемента, а временная зубная коронка надета на колпачок и зафиксирована относительно него (см. патент US №3979828, кл. А61С 13/00, опубл. 14.09.1976)

Данное зубное протезное устройство позволяет фиксировать на нем временную зубную коронку. Однако отсутствие на внешней поверхности колпачка элементов конструкции, которые позволяли бы предотвратить осевое или поворотное изменение положения временной зубной коронки относительно колпачка снижает надежность крепления временной зубной коронки на колпачке.

Наиболее близким к изобретению по технической сущности и достигаемому результату является абатмент, содержащий закрепленный на имплантате переходник и установленный на последнем колпачок для крепления на нем зубной коронки, причем внешняя и внутренняя поверхности колпачка, выполнены с обеспечением фиксации от взаимного окружного и осевого смещения колпачка относительно переходника и зубной коронки относительно колпачка (см. патент CN №104540470, кл. А61С 8/00, опубл. 22.04.2015).

В данном техническом решении временная зубная коронка установлена на конусовидный колпачок на внешней поверхности которой выполнены поперечные кольцевые канавки и продольные пазы, при этом колпачок зафиксирован относительно установленного на имплантате переходника и с помощью винта, который ввернут в винт, посредством которого переходник зафиксирован относительно имплантата. Коническая форма колпачка и выполненные на его наружной поверхности поперечные канавки и продольные пазы позволяют фиксировать временную зубную коронку на колпачке посредством цемента. Однако данная конструкция колпачка не обеспечивает надежной фиксации временной зубной коронки при возникновении нагрузки в окружном направлении, что, в свою очередь, может вызвать смещение временной зубной коронки и в осевом направлении. Кроме того, фиксация колпачка посредством винта, ввернутого в винт, который фиксирует переходник относительно имплантата может привести к нарушению фиксации переходника относительно имплантата при замене временной коронки и отвинчивании винта, посредством которого колпачок зафиксирован относительно переходника.

Технической проблемой, на решение которой направлено настоящее изобретение, является преодоление выявленных выше недостатков.

Технический результат, на достижение которого направлено настоящее изобретение, заключается в том, что достигается возможность повысить надежность и точность фиксации зубной коронки относительно колпачка и последнего относительно переходника.

Указанная техническая проблема решается, а технический результат достигается за счет того, что абатмент содержит закрепленный на имплантате переходник и установленный на последнем колпачок для крепления на нем зубной коронки, причем внешняя и внутренняя поверхности колпачка, выполнены с обеспечением фиксации от взаимного окружного и осевого смещения колпачка относительно переходника и зубной коронки относительно колпачка, при этом на внешней поверхности колпачка выполнены, охватывающие его в поперечном сечении, в верхней части -паз, образованный двумя плоскими боковыми стенками, в нижней части - выступ, образованный двумя плоскими боковыми стенками, и в средней его части - уступ, причем внутренняя поверхность колпачка выполнена в верхней части цилиндрической с кольцевым цилиндрическим поперечным выступом и ниже выполнена в виде расширяющейся книзу правильной усеченной пирамиды с поперечным выступом внизу пирамиды, образованным двумя боковыми плоскими стенками, и выполненным над этим выступом поперечным углублением, образованным двумя плоскими боковыми стенками, а переходник выполнен в верхней части с наружной поверхностью в виде правильной усеченной пирамиды, на наружной поверхности которой выполнен поперечный охватывающий пирамиду выступ, образованный двумя плоскими боковыми стенками, при этом размеры наружной поверхности переходника в виде правильной усеченной пирамиды идентичны размерам сопряженной с ней нижней части внутренней поверхности колпачка, которая выполнена в виде правильной усеченной пирамиды, а внутренняя поверхность переходника образована в верхней части резьбовым участком, который переходит в цилиндрический ступенчато сужающийся участок.

Установленный на переходник колпачок дополнительно может быть зафиксирован относительно переходника посредством крепежного винта, при этом в боковой стенке колпачка противоположно друг другу выполнены, по крайней мере, две продольные вдоль оси протезного колпачка прорези.

В ходе проведенного исследования было выявлено, что возможно достижение повышения надежности фиксации временной зубной коронки относительно имплантата при одновременном упрощении процесса установки колпачка на переходнике имплантата. Было установлено, что выполнение наружной поверхности переходника сопряженной внутренней поверхностью колпачка в виде правильной усеченной пирамиды и выполнение наружной поверхности колпачка в виде правильной усеченной пирамиды облегчает позиционирование по высоте колпачка относительно переходника, поскольку не требуется проведения каких-либо замеров и в тоже время в момент установки колпачка за счет вышеуказанной формы поверхностей колпачок жестко фиксируется относительно переходника от возможного поворота в окружном направлении, что в сочетании с выполнением наружной поверхности колпачка как указано выше в виде правильной усеченной пирамиды с выполненными на нем выступами и пазом позволяет, например, с помощью цемента, клея или другого подходящего материала жестко фиксировать временную зубную коронку на колпачке с предотвращением его поворота или осевого перемещения относительно переходника. Одновременно, выполнение на наружной поверхности переходника поперечного выступа с плоскими боковыми стенками и выполнение на внутренней поверхности колпачка поперечного паза с плоскими боковыми стенками позволяет за счет упругих свойств материала, из которого изготовлены переходник и колпачок, при установке на переходник колпачок на последнем как бы «защелкивается», что облегчает дальнейшую фиксацию колпачка относительно переходника с использованием крепежного винта. А в целом достигается повышение надежности фиксации колпачка на переходнике. Если упругих свойств материала, из которого изготовлены колпачок и переходник, недостаточно, чтобы колпачок при его установке «защелкнулся» относительно переходника, в боковой стенке протезного колпачка со стороны его нижнего торца выполнены противоположно друг другу, по крайней мере две прорези, что позволяет создать цанговое соединение колпачка и переходника.

Таким образом, достигается как упрощение установки колпачка на переходнике, так и надежная фиксация временной зубной коронки на колпачке и последнего на переходнике.

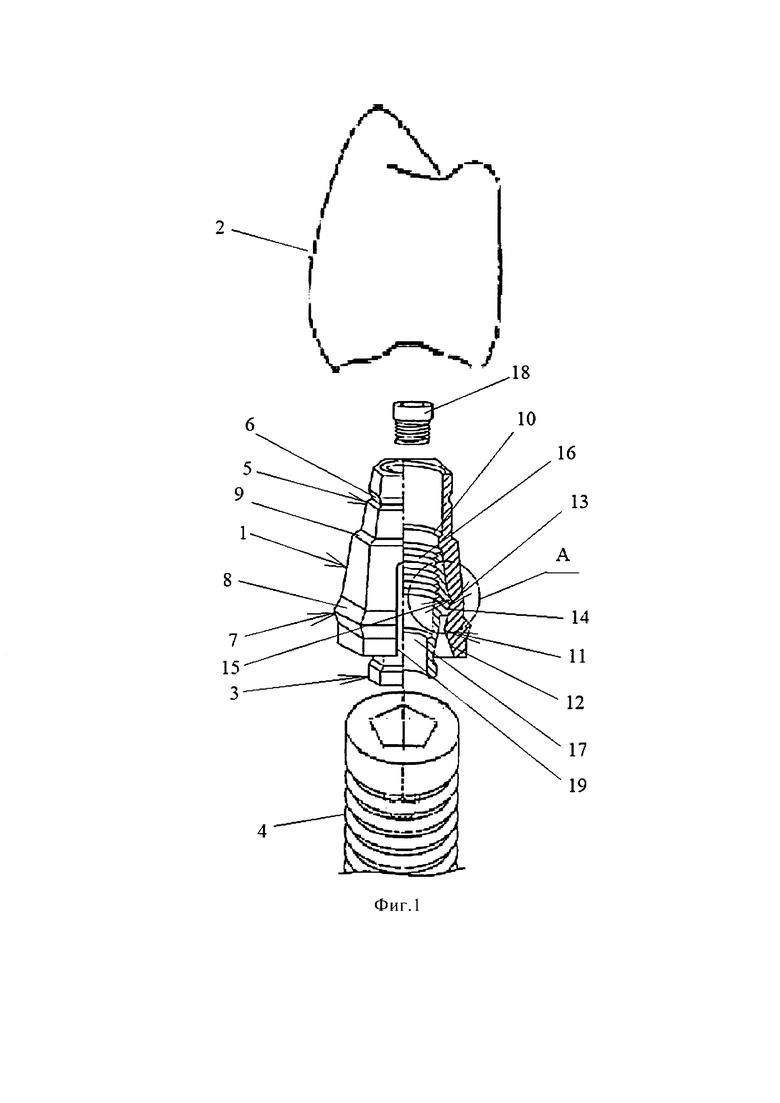

На фиг. 1 представлено аксонометрическое изображение описываемого абатмента.

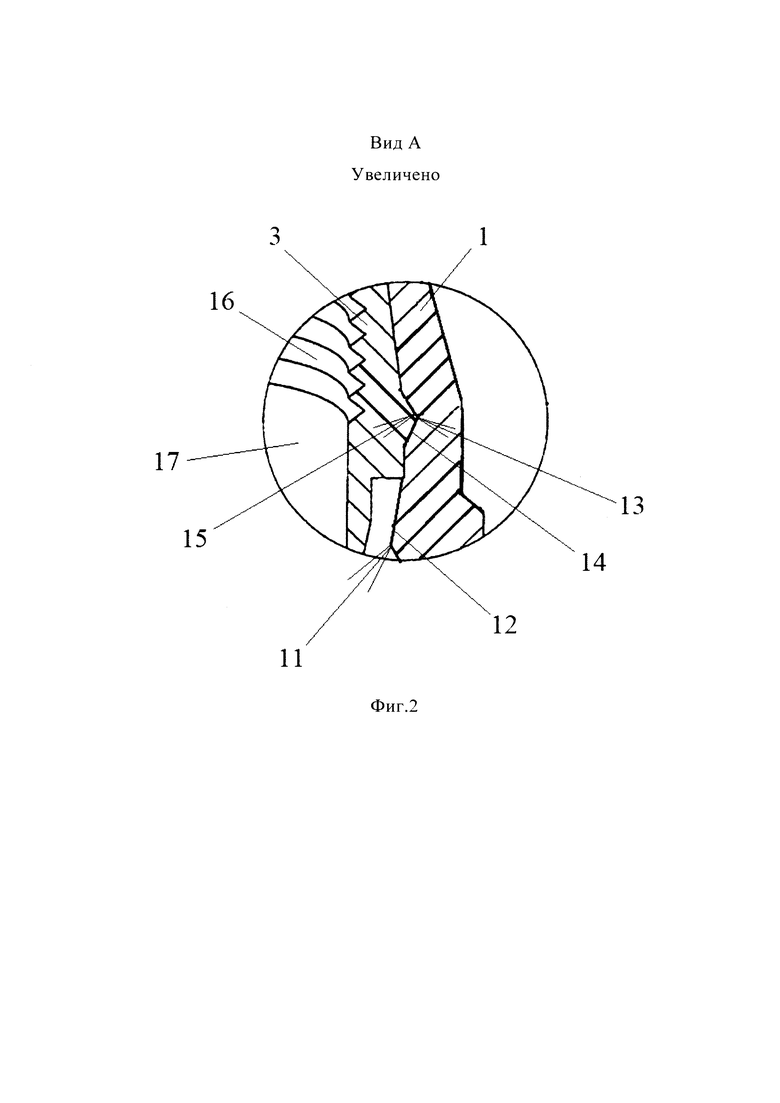

На фиг. 2 представлен вид А на фиг. 1

Абатмент содержит колпачок 1 для крепления на нем зубной коронки 2, который установлен на переходнике 3, закрепленном на имплантате 4. Внешняя и внутренняя поверхности колпачка 1 выполнены с обеспечением фиксации от взаимного окружного и осевого смещения колпачка 1 относительно переходника 3 и зубной коронки 2 относительно колпачка 1.

На внешней поверхности колпачка 1 выполнены, охватывающие его в поперечном сечении, в верхней части - паз 5, образованный двумя плоскими боковыми стенками 6, в нижней части - выступ 7, образованный двумя плоскими боковыми стенками 8, и в средней его части - уступ 9.

Внутренняя поверхность колпачка 1 выполнена в верхней части цилиндрической с кольцевым цилиндрическим поперечным выступом 10. Ниже внутренняя поверхность колпачка 1 выполнена в виде расширяющейся книзу правильной усеченной пирамиды с выполненными на ее поверхности снизу поперечным выступом 11 внутрь пирамиды, образованным двумя боковыми плоскими стенками 12 и выполненным над этим выступом 11 поперечным углублением 13, образованным двумя плоскими боковыми стенками 14.

Переходник 3 имплантата 4 выполнен в верхней части с наружной поверхностью в виде правильной усеченной пирамиды, на наружной поверхности которой выполнен поперечный охватывающий пирамиду выступ 15, образованный двумя плоскими боковыми стенками.

Размеры наружной поверхности переходника 3 в виде правильной усеченной пирамиды идентичны размерам нижней части внутренней поверхности колпачка 1, которая выполнена в виде правильной усеченной пирамиды в местах сопряжения вышеуказанных поверхностей при установке колпачка 1 на переходнике 3.

Внутренняя поверхность переходника 3 образована в верхней части резьбовым участком 16, который переходит в цилиндрический ступенчато сужающийся участок 17.

Установленный на переходник 3 колпачок 1 дополнительно зафиксирован относительно переходника 3 посредством крепежного винта 18.

В боковой стенке колпачка 1 противоположно друг другу могут быть выполнены, по крайней мере две продольные вдоль оси колпачка 1 прорези 19.

Переходник 3 нижней частью установлен в имплантате 4 и зафиксирован относительно него стяжным винтом (на чертеже не показано).

После того как имплантат 4 закреплен в костной ткани пациента в него устанавливают переходник 3, который фиксируют на имплантате с помощью стяжного винта.

Имплантат 4 с установленным на нем переходником 3 готов для установки колпачка 1.

Для этого колпачок 1 сверху надевают на переходник 3. Поскольку переходник 3 и имплантат 4 часто делают из титана, диоксида циркония и их сплавов выбор окончательной конструкции колпачка 1 зависит, в том числе от свойств упругости материала, из которого его изготовляют, а также от толщины стенки колпачка 1 в месте его сопряжения с наружной поверхностью переходника 3. Поэтому колпачок 1 может быть выполнен в виде цельной конструкции или по крайней мере двумя продольными прорезями 19 на противоположных сторонах боковой стенки колпачка 1 со стороны его нижнего основания. В последнем случае колпачок 1 фиксируется на переходнике 3 посредством цангового соединения.

В результате выступ 15 переходника 3 входит в углубление 13 колпачка 1, а выступ 11 фиксирует колпачок 1 относительно нижней наружной поверхности переходника 3 в виде правильной усеченной пирамиды.

Далее колпачок 1 фиксируют относительно переходника 3 с помощью ввернутого в резьбовой участок 16 переходника 3 крепежного винта 18.

После этого колпачок 1 готов для фиксации на нем временной зубной коронки 2.

Описанная выше фиксация колпачка 1 на переходнике 3 позволяет в дальнейшем снять колпачок 1 с переходника 3, когда потребуется, например, снять временную зубную коронку 2 и заменить ее постоянной коронкой.

Таким образом, вышеописанная конструкции абатмента, состоящего из колпачка 1 и переходника 3, позволяет надежно зафиксировать на колпачке 1 как временную, так и постоянную зубную коронку 2.

Изобретение относится к медицине, а именно к ортопедической стоматологии, и предназначено для фиксации зубных протезов, в частности при установке зубных имплантатов, в том числе установки на этих имплантатах временных зубных коронок. Абатмент содержит закрепленный на имплантате переходник, на котором установлен колпачок для крепления на нем зубной коронки. Внешняя и внутренняя поверхности колпачка выполнены с обеспечением фиксации от взаимного окружного и осевого смещения колпачка относительно переходника и зубной коронки относительно колпачка. На внешней поверхности колпачка выполнены охватывающие его в поперечном сечении в верхней части паз, образованный двумя плоскими боковыми стенками, в нижней части выступ, образованный двумя плоскими боковыми стенками, и в средней его части уступ. Внутренняя поверхность колпачка выполнена в верхней части цилиндрической с кольцевым цилиндрическим поперечным выступом и ниже выполнена в виде расширяющейся книзу правильной усеченной пирамиды с поперечным выступом внизу пирамиды, образованным двумя боковыми плоскими стенками и выполненным над этим выступом поперечным углублением, образованным двумя плоскими боковыми стенками. Переходник выполнен в верхней части с наружной поверхностью в виде правильной усеченной пирамиды, на наружной поверхности которой выполнен поперечный охватывающий пирамиду выступ, образованный двумя плоскими боковыми стенками. Размеры наружной поверхности переходника в виде правильной усеченной пирамиды идентичны размерам сопряженной с ней нижней части внутренней поверхности колпачка, которая выполнена в виде правильной усеченной пирамиды. Внутренняя поверхность переходника образована в верхней части резьбовым участком, который переходит в цилиндрический ступенчато сужающийся участок. Достигается повышение надежности и точности фиксации зубной коронки относительно колпачка и колпачка относительно переходника. 1 з.п. ф-лы, 2 ил.

1. Абатмент, содержащий закрепленный на имплантате переходник и установленный на последнем колпачок для крепления на нем зубной коронки, причем внешняя и внутренняя поверхности колпачка выполнены с обеспечением фиксации от взаимного окружного и осевого смещения колпачка относительно переходника и зубной коронки относительно колпачка, отличающийся тем, что на внешней поверхности колпачка выполнены охватывающие его в поперечном сечении в верхней части паз, образованный двумя плоскими боковыми стенками, в нижней части выступ, образованный двумя плоскими боковыми стенками, и в средней его части уступ, при этом внутренняя поверхность колпачка выполнена в верхней части цилиндрической с кольцевым цилиндрическим поперечным выступом и ниже - в виде расширяющейся книзу правильной усеченной пирамиды с поперечным выступом внизу пирамиды, образованным двумя боковыми плоскими стенками, и выполненным над этим выступом поперечным углублением, образованным двумя плоскими боковыми стенками, а переходник выполнен в верхней части с наружной поверхностью в виде правильной усеченной пирамиды, на наружной поверхности которой выполнен поперечный охватывающий пирамиду выступ, образованный двумя плоскими боковыми стенками, при этом размеры наружной поверхности переходника в виде правильной усеченной пирамиды идентичны размерам сопряженной с ней нижней части внутренней поверхности колпачка, которая выполнена в виде правильной усеченной пирамиды, а внутренняя поверхность переходника образована в верхней части резьбовым участком, который переходит в цилиндрический ступенчато сужающийся участок.

2. Абатмент по п. 1, отличающийся тем, что колпачок дополнительно зафиксирован относительно переходника посредством крепежного винта, при этом в боковой стенке колпачка противоположно друг другу выполнены по крайней мере две продольные вдоль оси колпачка прорези.
