СИСТЕМЫ, СПОСОБЫ И УСТРОЙСТВО ДЛЯ ПРИКРЕПЛЕНИЯ ОТОСКОПА Российский патент 2025 года по МПК A61B1/00 A61B1/04 A61B1/06 A61B1/227

Перекрестные ссылки на смежные заявки

[0001] Данная заявка испрашивает преимущество по предварительной заявке на патент США №63/047 400, поданной 02 июля 2020 г., содержание которой полностью включено в настоящий документ путем ссылки.

Предпосылки создания изобретения

[0002] Отоскоп может быть использован для диагностики проблем внешнего уха и/или среднего уха, таких как проблемы с барабанной перепонкой или инфекции уха (например, острого отита). При соединении с камерой отоскоп можно использовать для удаленного диагностирования, когда пользователь может записывать изображения или видео. Например, отоскоп может использоваться для телеотоскопии и может позволить пользователю регистрировать изображение ушного канала пациента (например, изображение барабанной перепонки). И изображение может быть отправлено удаленному врачу для диагностики. Но пользователь может не иметь возможности выровнять камеру с отоскопом так, чтобы можно было снять четкое изображение или четкое видео.

Изложение сущности изобретения

[0003] В настоящем документе описаны системы, способы и устройство для прикрепления и/или выравнивания съемного оптического элемента, такого как отоскоп, относительно интеллектуального устройства, такого как смартфон. Пользователь может иметь возможность выравнивать камеру интеллектуального устройства с отоскопом таким образом, чтобы можно было снять изображение или видео (например, четкое изображение или четкое видео).

[0004] Может быть предусмотрен зажим, который может быть прикреплен к отоскопу с образованием устройства зажима отоскопа. Зажим отоскопа может содержать захват, который может открываться и закрываться с помощью узла резьбового захвата. Узел резьбового захвата может позволить пользователю выравнивать смотровую часть отоскопа с камерой интеллектуального устройства. Узел резьбового захвата может позволять пользователю настраивать (например, тонко настраивать) выравнивание зажима отоскопа таким образом, чтобы смотровая часть отоскопа могла быть выровнена с камерой интеллектуального устройства.

[0005] Зажим может содержать язычок для выравнивания, который можно использовать для выравнивания смотровой части отоскопа с камерой интеллектуального устройства. Например, на интеллектуальном устройстве может быть представлено изображение для выравнивания, которое может привести к выравниванию смотровой части отоскопа с камерой интеллектуального устройства, когда язычок для выравнивания размещен на, вблизи, поверх и/или выровнен с изображением для выравнивания. Изображение для выравнивания может представлять собой изображение для выравнивания на экране и индикатор, маркер, значок, травление и/или т.п. Изображение для выравнивания может представлять собой контур язычка для выравнивания или другой формы, которая может способствовать выравниванию смотровой части отоскопа с камерой интеллектуального устройства.

[0006] Пользователь может прикрепить зажим отоскопа к интеллектуальному устройству, может выровнять часть отоскопа с камерой интеллектуального устройства с помощью язычка для выравнивания и может закрепить зажим отоскопа на интеллектуальном устройстве с помощью узла резьбового захвата для закрытия захвата. Затем пользователь может записывать изображение наружного уха, среднего уха и/или ушного канала пациента и может предоставить это изображение врачу для диагностики. Записанное изображение может быть проанализировано с помощью программного обеспечения на интеллектуальном устройстве, которое может работать в сочетании с зажимом отоскопа для обеспечения анализа изображений, медицинского анализа, диагностики, визуального контроля и/или т.п.

[0007] Устройство может быть выполнено с возможностью прикрепления подвижного оптического элемента, такого как отоскоп, к смартфону. Устройство может содержать основной корпус. Основной корпус может содержать отверстие и первый элемент зацепления, который может быть выполнен с возможностью зацепления со вторым элементом зацепления, который принадлежит подвижному оптическому элементу. Подвижный оптический элемент может представлять собой отоскоп. Устройство может содержать первую поверхность, соединенную с основным корпусом. Первая поверхность может быть выполнена с возможностью контакта с первой поверхностью смартфона. Первая поверхность смартфона может представлять собой заднюю сторону смартфона, который может содержать камеру. Устройство может содержать поршень. Поршень может содержать вторую поверхность, которая может быть параллельна первой поверхности и может быть выполнена с возможностью контакта со второй поверхностью смартфона. Вторая поверхность смартфона может представлять собой переднюю сторону смартфона, который может содержать экран смартфона. Устройство может содержать резьбовую ручку, которая может быть соединена с поршнем через отверстие. Резьбовая ручка может быть выполнена с возможностью перемещения поршня в направлении относительно первой поверхности при повороте. Например, ручка может содержать левую резьбу, так что при повороте резьбовой ручки в направлении по часовой стрелке вторая поверхность может перемещаться к первой поверхности. При повороте резьбовой ручки в направлении против часовой стрелки вторая поверхность может смещаться от первой поверхности.

[0008] Может быть обеспечено устройство для прикрепления подвижного оптического элемента к смартфону. Устройство может содержать основной корпус. Основной корпус может содержать отверстие и первый элемент зацепления. Первый элемент зацепления может быть выполнен с возможностью зацепления со вторым элементом зацепления в первом положении или во втором положении. Второй элемент зацепления может принадлежать подвижному оптическому элементу. Устройство может содержать первую поверхность, которая может быть соединена с основным корпусом и может быть выполнена с возможностью контакта с первой поверхностью смартфона. Первая поверхность смартфона может представлять собой заднюю сторону смартфона, где может быть расположена камера смартфона. Устройство может содержать поршень. Поршень может содержать вал, вторую поверхность и третью поверхность. Вторая поверхность может быть параллельна первой поверхности и может быть выполнена с возможностью контакта со второй поверхностью смартфона. Вторая поверхность смартфона может представлять собой дисплей смартфона. Третья поверхность может содержать выступ для выравнивания смотровой части подвижного оптического элемента с объективом камеры смартфона на первой оси. Устройство может содержать ручку, соединенную с валом через отверстие.

[0009] Может быть предусмотрено устройство для прикрепления отоскопа к смартфону. Устройство может содержать основной корпус. Основной корпус может содержать отверстие и элемент зацепления, выполненный с возможностью зацепления с подвижным отоскопом в первом положении или во втором положении. Устройство может содержать первую поверхность, которая может быть соединена с основным корпусом и может быть выполнена с возможностью контакта с первой поверхностью смартфона. Первая поверхность смартфона может представлять собой заднюю сторону смартфона, которая может быть расположена в месте расположения камеры смартфона. Устройство может содержать поршень. Поршень может содержать вал и вторую поверхность. Вторая поверхность может быть параллельна первой поверхности и может быть выполнена с возможностью контакта со второй поверхностью смартфона. Вторая поверхность смартфона может представлять собой дисплей смартфона. Устройство может содержать резьбовую ручку, соединенную с валом через отверстие. Резьбовая ручка может содержать левую резьбу. Резьбовая ручка может быть выполнена с возможностью перемещения поршня в направлении относительно первой поверхности при повороте. Например, когда ручка поворачивается в направлении по часовой стрелке, первая поверхность может перемещаться по направлению ко второй поверхности таким образом, что первая поверхность и вторая поверхность могут контактировать с смартфоном и могут обеспечить прижимание устройства к смартфону. Когда ручка поворачивается в направлении против часовой стрелки, первая поверхность может перемещаться от второй поверхности таким образом, что первая поверхность и вторая поверхность могут терять контакт с смартфоном.

[0010] Первая поверхность и/или вторая поверхность могут содержать противоскользящий материал, который может предотвращать скольжение. Первая поверхность и/или вторая поверхность могут содержать материал, который может защищать поверхность телефона. Например, первая поверхность и/или вторая поверхность могут предотвращать повреждение поверхности телефона. Первая поверхность и/или вторая поверхность могут представлять собой или могут содержать прокладку. Прокладка может предотвращать скольжение, может защищать поверхность телефона, может выступать в качестве светового блока, предотвращающего утечку света из устройства зажима отоскопа, может предотвращать попадание света в оптику устройства зажима отоскопа и/или может действовать в качестве светового блока для предотвращения попадания света в камеру смартфона.

[0011] Может быть предусмотрен способ прикрепления устройства зажима отоскопа к смартфону. Интеллектуальное устройство может быть помещено между первой поверхностью устройства зажима отоскопа и второй поверхностью устройства зажима отоскопа. Язычок для выравнивания устройства зажима отоскопа может быть выровнен с изображением для выравнивания, которое может находиться на дисплее интеллектуального устройства. Резьбовая ручка устройства зажима отоскопа может вращаться, чтобы вызвать контакт первой поверхности устройства зажима отоскопа с дисплеем и контакт второй поверхности устройства зажима отоскопа с задней поверхностью интеллектуального устройства.

Краткое описание графических материалов

[0012] На фиг. 1А-Б представлены виды в перспективе устройства зажима отоскопа, отсоединенного от интеллектуального устройства, такого как смартфон.

[0013] На фиг. 1 В-Г представлены виды в перспективе устройства зажима отоскопа, которое прикреплено к интеллектуальному устройству, такому как смартфон.

[0014] На фиг. 2 представлен вид в перспективе устройства зажима отоскопа, которое содержит язычок для выравнивания и интеллектуальное устройство, которое может содержать экран, который отображает изображение для выравнивания.

[0015] На фиг. 3А-Б представлены виды в перспективе устройства зажима отоскопа, которое может содержать узел отоскопа и узел зажима.

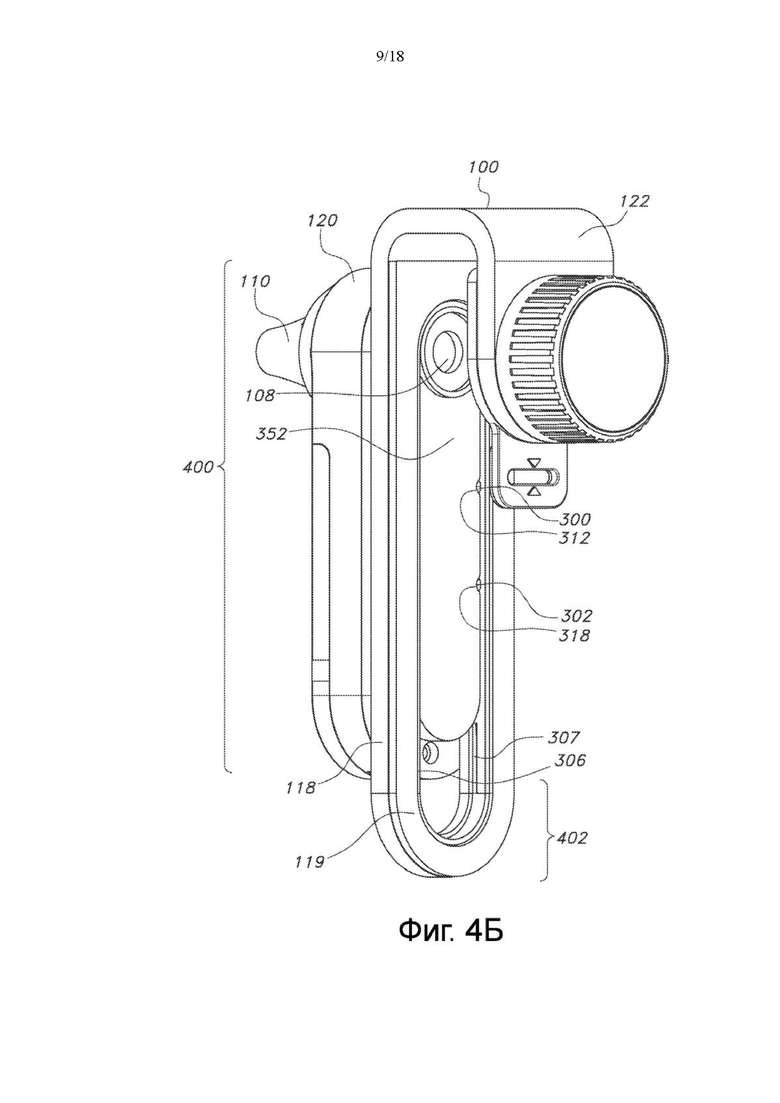

[0016] На фиг. 4А-В представлены виды в перспективе примера устройства зажима отоскопа, в котором узел отоскопа находится в первом положении, которое может быть верхним положением, внутри узла зажима.

[0017] На фиг. 5А-В представлены виды в перспективе примера устройства зажима отоскопа, в котором узел отоскопа находится во втором положении, которое может быть нижним положением, внутри узла зажима.

[0018] На фиг. 6 представлен схематический вид узла зажима, который может содержать один или более компонентов.

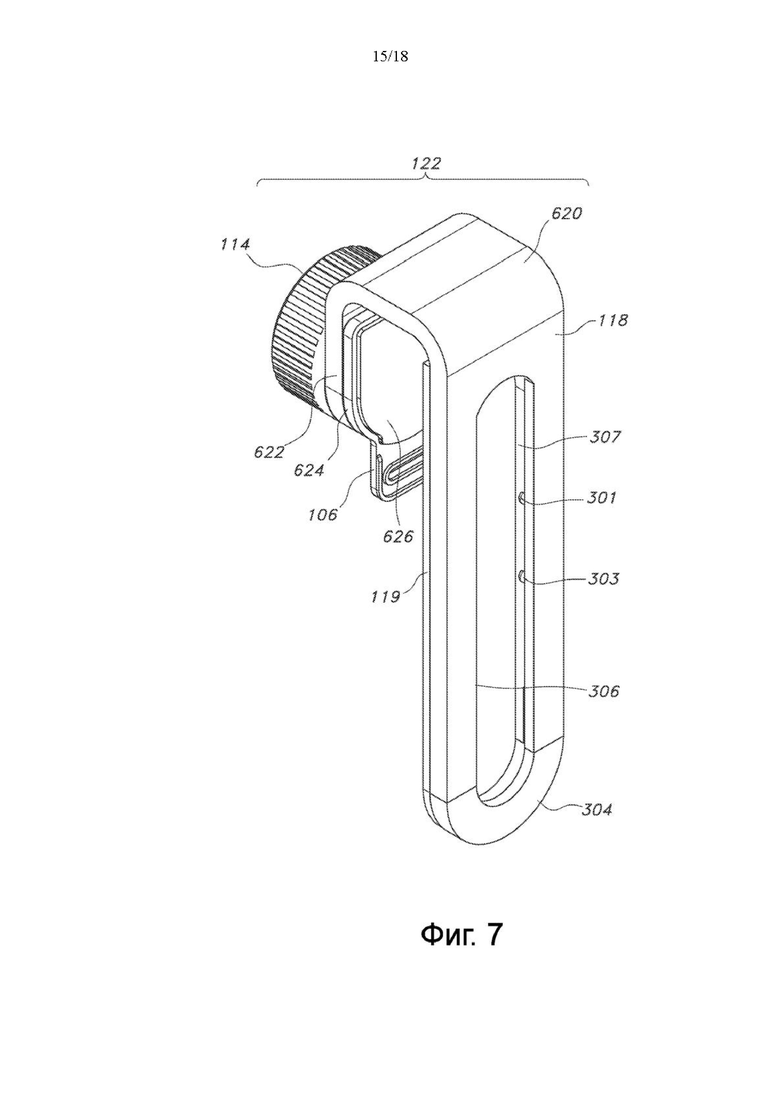

[0019] На фиг. 7 представлен вид в перспективе узла зажима, который может содержать узел резьбового захвата.

[0020] На фиг. 8 представлен вид в поперечном сечении узла зажима, который может содержать узел резьбового захвата.

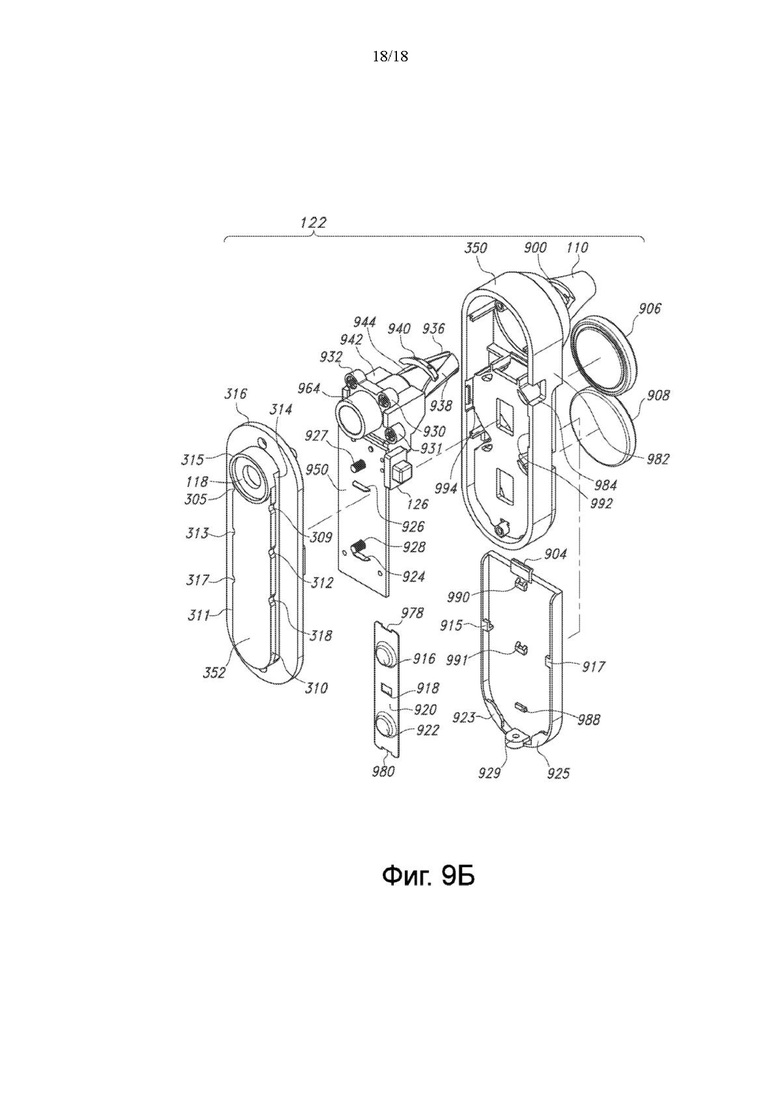

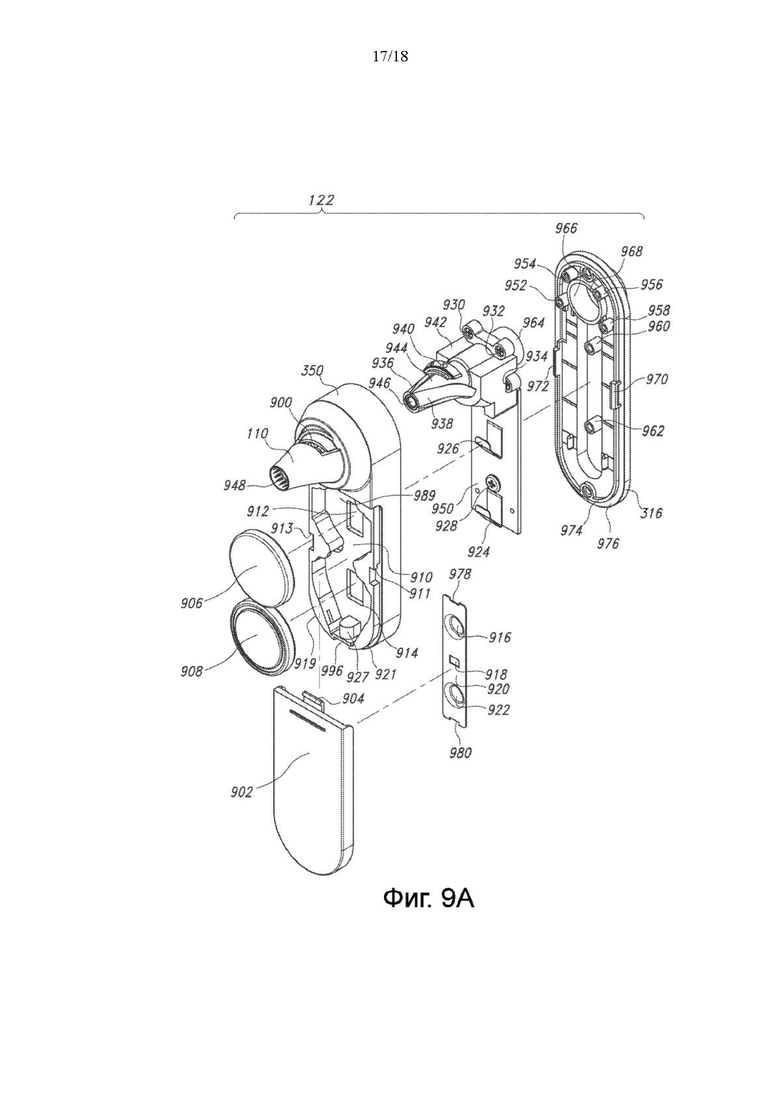

[0021] На фиг. 9А-Б представлены схематические виды узла отоскопа, который содержит один или более компонентов.

Подробное описание

[0022] По мере распространения дистанционной медицины (например, телемедицины), устройства могут позволить людям выполнять задачи для оказания помощи врачам, медсестрам или другим практикующим медицинским работникам. Например, пользователь может снимать изображение или видео внутри ушного канала пациента (например, изображение барабанной перепонки), так что удаленный врач может диагностировать проблему внешнего уха и/или среднего уха пациента. Чтобы помочь снять изображение или видео внешнего уха и/или среднего уха, пользователь может использовать отоскоп. Например, пользователь может соединить отоскоп с камерой.

[0023] В настоящем документе описаны системы, способы и устройство для прикрепления отоскопа к интеллектуальному устройству, такому как смартфон. Пользователь может иметь возможность выравнивать камеру интеллектуального устройства с отоскопом таким образом, чтобы можно было снять изображение или видео (например, четкое изображение или четкое видео).

[0024] Может быть предусмотрен зажим, который может быть прикреплен к отоскопу с образованием устройства зажима отоскопа. Зажим отоскопа может содержать узел резьбового захвата (например, захват), который может открываться и закрываться с помощью винтового механизма. Узел резьбового захвата может позволить пользователю выравнивать смотровую часть отоскопа с камерой интеллектуального устройства. Узел резьбового захвата может позволять пользователю настраивать (например, тонко настраивать) выравнивание зажима отоскопа таким образом, чтобы смотровая часть отоскопа могла быть выровнена с камерой интеллектуального устройства.

[0025] Зажим может содержать язычок для выравнивания, который можно использовать для выравнивания смотровой части отоскопа с камерой интеллектуального устройства. Например, на интеллектуальном устройстве может быть представлено изображение для выравнивания, которое может привести к выравниванию смотровой части отоскопа с камерой интеллектуального устройства, когда язычок для выравнивания расположен поверх и/или выровнен с изображением для выравнивания. Изображение для выравнивания может представлять собой изображение для выравнивания на экране и индикатор, маркер, их комбинацию и/или т.п. Изображение для выравнивания может представлять собой контур язычка для выравнивания или другой формы, которая может способствовать выравниванию смотровой части отоскопа с камерой интеллектуального устройства.

[0026] Пользователь может прикрепить зажим отоскопа к интеллектуальному устройству, может выровнять часть отоскопа с камерой интеллектуального устройства с помощью язычка для выравнивания и может закрепить зажим отоскопа на интеллектуальном устройстве с помощью узла резьбового захвата для закрытия захвата. Затем пользователь может записать изображение внешнего уха, среднего уха и/или внутреннего уха пациента и предоставить это изображение врачу для диагностики. Записанное изображение может быть проанализировано с помощью программного обеспечения на интеллектуальном устройстве, которое может работать в сочетании с зажимом отоскопа для обеспечения анализа изображений, медицинского анализа, диагностики, визуального контроля и/или т.п.

[0027] Устройство может быть выполнено с возможностью прикрепления подвижного оптического элемента, такого как отоскоп, к смартфону. Устройство может содержать основной корпус. Основной корпус может содержать отверстие и первый элемент зацепления, который может быть выполнен с возможностью зацепления со второй структурой зацепления, которая принадлежит подвижному оптическому элементу. Подвижный оптический элемент может представлять собой отоскоп. Устройство может содержать первую поверхность, соединенную с основным корпусом. Первая поверхность может быть выполнена с возможностью контакта с первой поверхностью смартфона. Первая поверхность смартфона может представлять собой заднюю сторону смартфона, который может содержать камеру. Устройство может содержать поршень. Поршень может содержать вал с резьбовым отверстием и шпоночный паз. Поршень может содержать вторую поверхность, которая может быть параллельна первой поверхности и может быть выполнена с возможностью контакта со второй поверхностью смартфона. Вторая поверхность смартфона может представлять собой переднюю сторону смартфона, который может содержать экран смартфона. Устройство может содержать резьбовую ручку, которая может быть соединена с поршнем через отверстие. Резьбовая ручка может содержать левую резьбу. Резьбовая ручка может быть выполнена с возможностью перемещения поршня в направлении относительно первой поверхности при повороте.

[0028] Первая поверхность может быть первой поверхностью, предотвращающей царапание. Вторая поверхность может быть второй поверхностью, предотвращающей царапание. Поверхность, предотвращающая царапание, может состоять из материалов, которые предотвращают царапание или повреждение другой поверхности, такой как экран дисплея. Материалы могут представлять собой резину, пластмассу, ткань, слоистый материал и/или подобные. Первая поверхность и/или вторая поверхность могут представлять собой или могут содержать прокладку. Прокладка может предотвращать скольжение, может защищать поверхность телефона, может выступать в качестве светового блока, предотвращающего утечку света из устройства зажима отоскопа, может предотвращать попадание света в оптику устройства зажима отоскопа и/или может действовать в качестве светового блока для предотвращения попадания света в камеру смартфона.

[0029] Основной корпус устройства может содержать ряд отверстий. Например, основной корпус может содержать первое отверстие, которое может представлять собой втулку, которая может содержать шпонку, который может быть комплементарной шпоночному пазу, относящемуся к валу поршня. Основной корпус может содержать второе отверстие, которое может быть выполнено с возможностью для выравнивания со смотровой частью подвижного оптического элемента.

[0030] Поршень может дополнительно содержать третью поверхность с внешним краем для выравнивания смотровой части съемного оптического элемента с объективом камеры смартфона. Например, наружный край третьей поверхности может быть выполнен таким образом, что его форма может способствовать выравниванию оптического элемента с объективом камеры смартфона.

[0031] Может быть обеспечено устройство для прикрепления подвижного оптического элемента к смартфону. Устройство может содержать основной корпус. Основной корпус может содержать отверстие и первый элемент зацепления. Первый элемент зацепления может быть выполнен с возможностью зацепления со вторым элементом зацепления в первом положении или во втором положении. Второй элемент зацепления принадлежит к подвижному оптическому элементу. Устройство может содержать первую поверхность, которая может быть соединена с основным корпусом и может быть выполнена с возможностью контакта с первой поверхностью смартфона. Первая поверхность смартфона может представлять собой заднюю сторону смартфона, где может быть расположена камера смартфона. Устройство может содержать поршень. Поршень может содержать вал, вторую поверхность и третью поверхность. Вторая поверхность может быть параллельна первой поверхности и может быть выполнена с возможностью контакта со второй поверхностью смартфона. Вторая поверхность смартфона может представлять собой дисплей смартфона. Третья поверхность может содержать выступ для выравнивания смотровой части подвижного оптического элемента с объективом камеры смартфона на первой оси. Выступ может представлять собой выступ, который может соответствовать фиксирующему углублению, чтобы способствовать обеспечению для выравнивания.

[0032] Устройство может содержать ручку, соединенную с валом через отверстие. Резьбовая ручка может быть соединена с поршнем через отверстие. Резьбовая ручка может быть выполнена с возможностью перемещения поршня в направлении относительно первой поверхности при повороте. Например, поворот резьбовой ручки может привести к перемещению поршнем первой поверхности ко второй поверхности таким образом, что первая поверхность и вторая поверхность могут контактировать с смартфоном. Это может позволить устройству зажимать смартфон.

[0033] Подвижный оптический элемент может представлять собой отоскоп. Основной корпус содержит верхнюю часть и нижнюю часть. Первый элемент зацепления может быть соединен с основным корпусом и может быть выполнен с возможностью зацепления со вторым элементом зацепления в первом положении или во втором положении. Второй элемент зацепления может принадлежать подвижному оптическому элементу. Первое положение может находиться в верхней части, а второе положение может находиться в нижней части. Например, подвижный оптический элемент может быть перемещен в первое положение, которое может представлять собой верхнюю часть основного корпуса. В качестве другого примера, подвижный оптический элемент может быть перемещен во второе положение, которое может представлять собой нижнюю часть основного корпуса. Это может быть выполнено, например, для обеспечения выравнивания камеры смартфона со смотровой частью подвижного оптического элемента.

[0034] Третья поверхность поршня может позволить пользователю выравнивать смотровую часть подвижного оптического элемента с камерой смартфона. Третья поверхность может содержать ряд физических элементов, помогающих выравнивать смотровую часть подвижного оптического элемента с камерой смартфона. Третья поверхность может содержать отверстие для выравнивания с целью выравнивания смотровой части подвижного оптического элемента с объективом камеры на второй оси. Третья поверхность может иметь цвет, который может соответствовать изображению для выравнивания, которое должно отображаться на смартфоне. Третья поверхность может содержать наружный край, который комплементарен изображению для выравнивания, которое будет отображаться на смартфоне.

[0035] Может быть предусмотрено устройство для прикрепления отоскопа к смартфону. Устройство может содержать основной корпус. Основной корпус может содержать отверстие и элемент зацепления, выполненный с возможностью зацепления с подвижным отоскопом в первом положении или во втором положении. Устройство может содержать первую поверхность, которая может быть соединена с основным корпусом и может быть выполнена с возможностью контакта с первой поверхностью смартфона. Первая поверхность смартфона может представлять собой заднюю сторону смартфона, которая может быть расположена в месте расположения камеры смартфона. Устройство может содержать поршень. Поршень может содержать вал и вторую поверхность. Вторая поверхность может быть параллельна первой поверхности и может быть выполнена с возможностью контакта со второй поверхностью смартфона. Вторая поверхность смартфона может представлять собой дисплей смартфона. Устройство может содержать резьбовую ручку, соединенную с валом через отверстие. Резьбовая ручка может быть выполнена с возможностью перемещения поршня в направлении относительно первой поверхности при повороте. Например, когда ручка поворачивается, первая поверхность может перемещаться по направлению ко второй поверхности таким образом, что первая поверхность и вторая поверхность могут контактировать с смартфоном и могут обеспечить прижимание устройства к смартфону.

[0036] Отоскоп может содержать съемное инспекционное зеркало. Отоскоп может содержать лампочку. Лампочка может представлять собой лампу накаливания, светоизлучающий диод (LED) и/или т.п. Лампа может получать питание от батареи, такой как литий-ионная батарея, щелочная батарея и/или т.п.

[0037] Основной корпус устройства может содержать ряд отверстий. Например, основной корпус может содержать первое отверстие, которое может представлять собой втулку, и которое может содержать шпонку, которая может быть комплементарной шпоночному пазу, который может принадлежать валу поршня. Вал может содержать резьбовое отверстие, позволяющее ручке, которая может содержать резьбовой выступ, соединяться с валом поршня. В одном примере основной корпус может содержать второе отверстие, которое может быть выполнено с возможностью выравнивания со смотровой частью подвижного отоскопа в первом положении или во втором положении.

[0038] Может быть предусмотрен способ прикрепления устройства зажима отоскопа к смартфону. Интеллектуальное устройство может быть помещено между первой поверхностью устройства зажима отоскопа и второй поверхностью устройства зажима отоскопа. Устройство зажима отоскопа может содержать отоскоп. Язычок для выравнивания устройства зажима отоскопа может быть выровнен с изображением для выравнивания, которое может находиться на дисплее интеллектуального устройства. Резьбовая ручка устройства зажима отоскопа может вращаться, чтобы вызвать контакт первой поверхности устройства зажима отоскопа с дисплеем и контакт второй поверхности устройства зажима отоскопа с задней поверхностью интеллектуального устройства. Задняя поверхность интеллектуального устройства может содержать камеру интеллектуального устройства. На дисплее можно просмотреть видео и/или изображение вида через отоскоп устройства зажима отоскопа. Можно регулировать выравнивание отоскопа с камерой интеллектуального устройства. Можно записывать видео и/или изображение вида через отоскоп устройства зажима отоскопа.

[0039] Выравнивание язычка для выравнивания отоскопа с изображением для выравнивания дисплея интеллектуального устройства может выровнять отоскоп с камерой интеллектуального устройства. Выравнивание язычка для выравнивания отоскопа с изображением для выравнивания дисплея интеллектуального устройства может включать ряд действий. Первый элемент язычка для выравнивания может быть выровнен с первым объектом в пределах изображения для выравнивания на дисплее интеллектуального устройства для вертикального выравнивания отоскопа с камерой. Второй элемент язычка для выравнивания может быть выровнен со вторым объектом в пределах изображения для выравнивания на дисплее интеллектуального устройства для горизонтального выравнивания отоскопа с камерой. Наружный край язычка для выравнивания может быть выровнен с контуром изображения для выравнивания. По меньшей мере один из первого элемента язычка для выравнивания и второго элемента язычка для выравнивания может содержать по меньшей мере одно из выступа, проема, отверстия, цвета, конструкции, значка, травления, символа, окна и/или прозрачной части язычка для выравнивания.

[0040] Отоскоп устройства зажима отоскопа можно перемещать в первое положение или второе положение в устройстве зажима отоскопа, чтобы способствовать выравниванию отоскопа с камерой интеллектуального устройства. Отоскоп устройства зажима отоскопа можно перемещать в нижнее положение внутри устройства зажима отоскопа, чтобы способствовать выравниванию отоскопа с камерой интеллектуального устройства. Отоскоп устройства зажима отоскопа можно перемещать в верхнее положение внутри устройства зажима отоскопа, чтобы способствовать выравниванию отоскопа с камерой интеллектуального устройства.

[0041] Интеллектуальное устройство можно использовать для обеспечения камеры для отоскопа. Интеллектуальное устройство может представлять собой смартфон, планшет (например, iPad), компьютер и/или т.п. Интеллектуальное устройство может содержать камеру, которая может использоваться отоскопом для снятия изображения. Камера на смартфоне может обеспечивать экономически эффективный способ обеспечения отоскопа с камерой. Например, теперь могут быть широко доступны смартфоны, и пользователи могут уже иметь доступ к ним. За счет предоставления пользователю устройства, такого как устройство зажима отоскопа, для прикрепления отоскопа к смартфону, пользователю может быть предоставлена возможность использования отоскопа для снятия изображений, которые затем могут быть отправлены врачу.

[0042] При прикреплении отоскопа к смартфону с помощью зажима отоскопа пользователю может потребоваться выровнять отоскоп с камерой на смартфоне. Выравнивание отоскопа с камерой смартфона может обеспечивать изображение, которому не может помешать компонент отоскопа. Выравнивание отоскопа с камерой смартфона может помочь предотвратить попадание рассеянного света на изображение (например, света уплотнения из отоскопа) для улучшения качества изображения. Для выравнивания отоскопа с камерой на смартфоне пользователю может потребоваться переворачивать телефон вперед-назад, так как камера смартфона может находиться на противоположной стороне от дисплея.

[0043] Чтобы свести к минимуму переворачивание телефона вперед-назад во время выравнивания камеры, на экран смартфона может быть спроецировано наложение или изображение. Наложение может называться изображением для выравнивания. Изображение для выравнивания может быть комплементарным элементу для выравнивания, такому как язычок для выравнивания, на зажиме отоскопа, так что пользователь может выравнивать изображение для выравнивания с язычком для выравнивания. Когда изображение для выравнивания выровнено с язычком для выравнивания, смотровая часть отоскопа может быть выровнена с камерой смартфона. Выравнивание изображения для выравнивания с язычком для выравнивания может также позволить пользователю выровнять отоскоп с камерой смартфона, сводя к минимуму поворачивание телефона вперед-назад во время выравнивания.

[0044] Изображение для выравнивания может помочь пользователю правильно прикрепить отоскоп к смартфону с помощью устройства зажима отоскопа. Например, изображение для выравнивания может быть помещено в верхнюю часть смартфона, чтобы направить пользователя прикрепить отоскоп. Изображение для выравнивания может быть помещено в положение на смартфоне для того, чтобы пользователь мог разместить зажим отоскопа на верхней части смартфона. Изображение для выравнивания может отображаться таким образом, чтобы побудить пользователя прикрепить зажим отоскопа таким образом, чтобы зажим отоскопа не мешал одной или более кнопкам смартфона, когда зажим отоскопа прикреплен к смартфону.

[0045] Устройство зажима отоскопа может быть выполнено с возможностью обеспечения лучшей эргономики для пользователя. Например, устройство зажима отоскопа может быть выполнено с возможностью улучшения того, как пользователь может удерживать интеллектуальное устройство. Зажим отоскопа может быть выполнен с возможностью предотвращения затруднения способности пользователя размещать отоскоп в ухе пациента. Зажим отоскопа может быть выполнен с возможностью побуждения пользователя к правильной установке отоскопа в ухе у пациента. Например, зажим может быть разработан таким образом, чтобы пользователь мог опираться рукой о голову пациента во время использования отоскопа, прикрепленного к смартфону с помощью зажима отоскопа.

[0046] Зажим отоскопа может быть выполнен с возможностью обеспечения надежного способа прикрепления к интеллектуальному устройству и может быть выполнен с возможностью прикрепления к смартфонам различных стилей. Зажим отоскопа может содержать узел захвата, который может быть использован для прикрепления зажима отоскопа к смартфону. Узел захвата может способствовать минимизации движения отоскопа в процессе снятия изображения. Например, узел захвата может минимизировать перемещение зажима вдоль оси поверхности смартфона для улучшения способности пользователя выравнивать смотровую часть отоскопа с камерой смартфона.

[0047] Зажим отоскопа может быть выполнен с возможностью предотвращения сжатия одной или более кнопок смартфона. Зажим отоскопа может быть выполнен с возможностью предотвращения случайного нажатия пользователем одной или более кнопок смартфона. Например, зажим может предотвращать сжатие переключателя включения/выключения, может предотвращать сжатие переключателя громкости, может препятствовать нажатию пользователем переключателя включения/выключения, может препятствовать нажатию пользователем переключателя громкости и/или т.п.

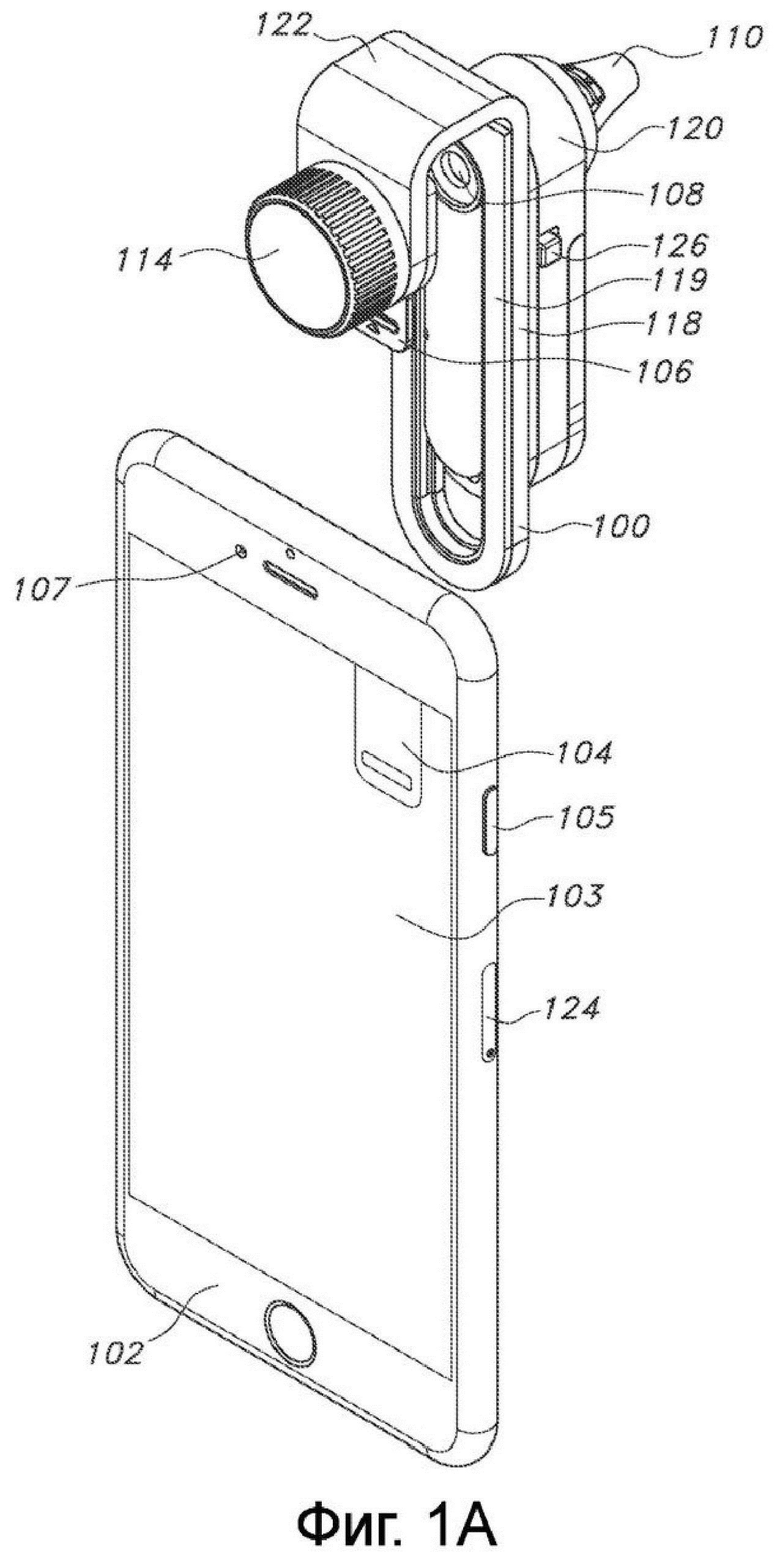

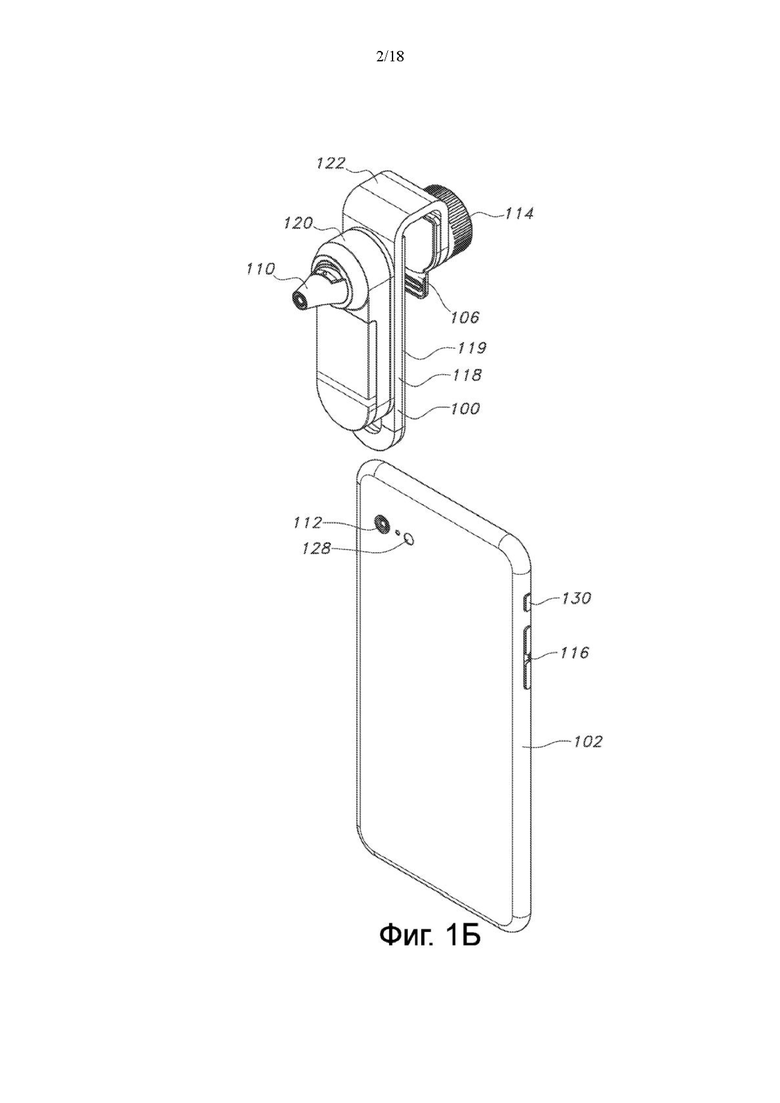

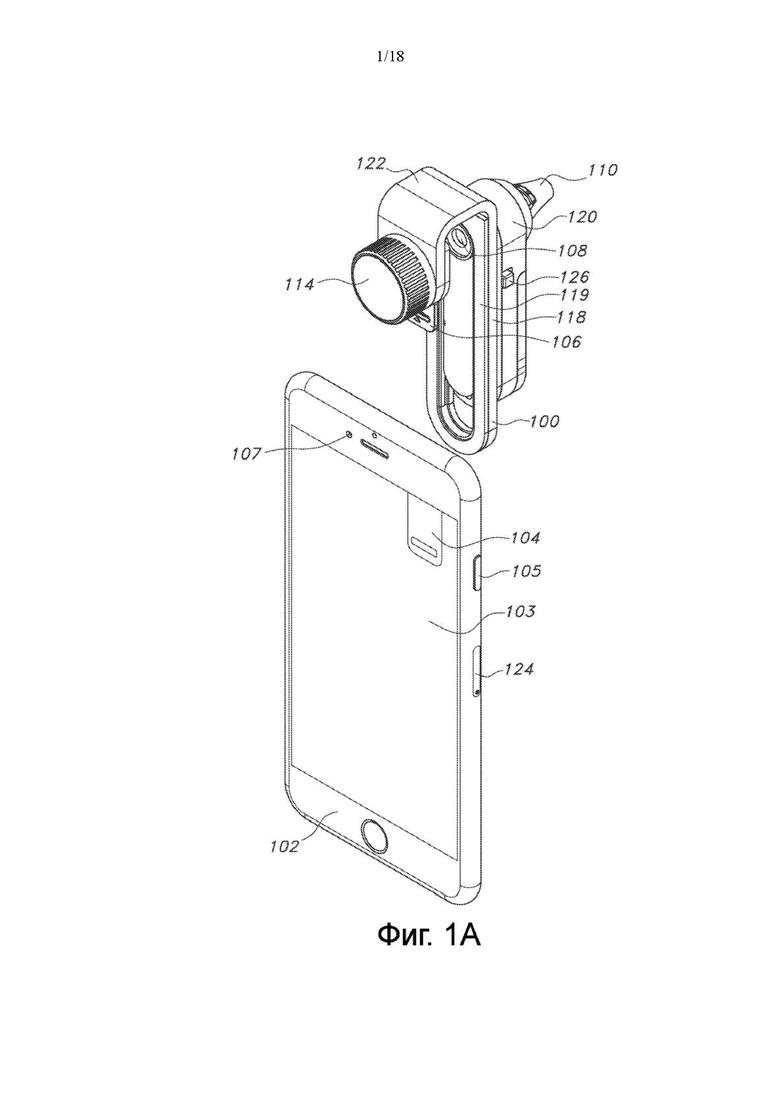

[0048] На фиг. 1А-В представлены виды в перспективе устройства зажима отоскопа, отсоединенного от интеллектуального устройства, такого как смартфон. Как показано на фиг. 1 А, устройство 100 зажима отоскопа может быть отсоединено от интеллектуального устройства 102. На фиг. 1А показана передняя сторона интеллектуального устройства 102 и задняя сторона устройства 100 зажима отоскопа. Задняя сторона устройства 100 зажима отоскопа может содержать ручку, такую как ручка 114, и язычок для выравнивания, например, язычок 106 для выравнивания. Передняя сторона интеллектуального устройства может содержать камеру, такую как камера 107, которая может быть направлена к пользователю, и экран дисплея, такой как дисплей 103. Передняя сторона интеллектуального устройства может содержать кнопку, такую как кнопка «главная», и динамик, который может быть использован пользователем для прослушивания телефонного вызова. Кнопка 105 может быть расположена на стороне интеллектуального устройства 102.

[0049] Интеллектуальное устройство 102 может представлять собой смартфон, планшет (например, iPad), компьютер и/или т.п. Интеллектуальное устройство может содержать дисплей, такой как дисплей 103. Дисплей 103 может представлять собой жидкокристаллический дисплей (ЖК-дисплей) и может быть расположен на передней части интеллектуального устройства. Дисплей 103 может отображать изображение 104 для выравнивания. Изображение 104 для выравнивания может помочь пользователю в выравнивании смотровой части отоскопа с камерой интеллектуального устройства, такой как камера 112, показанная по отношению к фиг. 1 В

[0050] Как показано на фиг. 1А, изображение 104 для выравнивания может быть комплементарным элементу для выравнивания, такому как язычок 106 для выравнивания, на устройстве 100 зажима отоскопа, так что пользователь может выравнивать изображение 104 для выравнивания с язычком 106 для выравнивания. Когда изображение 104 для выравнивания выровнено с язычком 106 для выравнивания, смотровая часть 108 отоскопа может быть выровнена с камерой 112 интеллектуального устройства. Выравнивание изображения 104 для выравнивания с язычком 106 для выравнивания может позволить пользователю выравнивать смотровую часть 108 отоскопа с камерой 112 интеллектуального устройства, сводя к минимуму поворот телефона вперед-назад во время выравнивания.

[0051] Устройство 100 зажима отоскопа может содержать ряд компонентов. Например, устройство 100 зажима отоскопа может содержать узел 122 зажима и/или узел 120 отоскопа.

[0052] Устройство 100 зажима отоскопа может содержать язычок 106 для выравнивания. Язычок для выравнивания может представлять собой часть узла 122 зажима. Язычок 106 для выравнивания может содержать один или более элементов для способствования выравниванию смотровой части 108 отоскопа. Один или более элементов могут включать выступ, проем, отверстие, цвет, конструкцию, значок, травление (например, лазерное травление), символ и/или т.п.

[0053] Язычок 106 для выравнивания может содержать один или более выступов для выравнивания. Выступ для выравнивания одного или более выступов для выравнивания может представлять собой выступ на поверхности язычка 106 для выравнивания, который может быть выровнен с частью изображения 104 для выравнивания. Например, язычок 106 для выравнивания может содержать выступ для выравнивания в форме стрелки, который может быть выровнен с линией в пределах участка изображения 104 для выравнивания.

[0054] Язычок 106 для выравнивания может содержать конструкцию для выравнивания. Конструкция для выравнивания может представлять собой травление на поверхности язычка 106 для выравнивания, чтобы способствовать выравниванию смотровой части 108 отоскопа. Например, конструкция для выравнивания может представлять собой одну или более пересекающихся линий, таких как перекрестие, которое при выравнивании с изображением для выравнивания на интеллектуальном устройстве может выравнивать смотровую часть 108 отоскопа с камерой интеллектуального устройства.

[0055] Язычок 106 для выравнивания может содержать наружный край, который может быть выровнен с наружным краем изображения 104 для выравнивания. Наружный край язычка 106 для выравнивания может иметь форму, которая может быть комплементарной наружному краю изображения 104 для выравнивания. Когда наружный край язычка 106 для выравнивания выровнен с наружным краем изображения 104 для выравнивания, смотровая часть 108 отоскопа может быть выровнена с камерой интеллектуального устройства.

[0056] Выравнивание язычка 106 может включать отверстие, которое может быть выровнено с объектом на изображении 104 для выравнивания. Например, отверстие язычка 106 для выравнивания может быть выровнено с мишенью на изображении 104 для выравнивания, овальной формой на изображении 104 для выравнивания, линией на изображении 104 для выравнивания, их комбинацией и/или т.п. Отверстие для выравнивания может способствовать выравниванию смотровой части 108 отоскопа. Например, отверстие для выравнивания может привести к выравниванию смотровой части 108 отоскопа с камерой интеллектуального устройства, когда отверстие для выравнивания выровнено с соответствующей формой в пределах изображения на дисплее интеллектуального устройства.

[0057] Язычок 106 для выравнивания может быть изготовлен из материала цвета, который может соответствовать цвету изображения 104 для выравнивания. Язычок 106 для выравнивания может быть изготовлен из материала цвета, который может быть комплементарным цвету изображения 104 для выравнивания. Язычок 106 для выравнивания может быть изготовлен из прозрачного материала, так что пользователь может видеть через прозрачный материал и выравнивать язычок 106 для выравнивания с изображением 104 для выравнивания. Язычок 106 для выравнивания может быть изготовлен из материала, такого как упругий материал, который может обеспечивать приложение давления к поверхности смартфона. Например, язычок 106 для выравнивания может быть изготовлен из пластика, металла, полимера и/или т.п.

[0058] Язычок 106 для выравнивания может быть расположен в параллельном положении на другой поверхности устройства 100 зажима отоскопа, такой как поверхность элемента 118 зацепления зажима. Язычок 106 для выравнивания может быть расположен в параллельном положении на другой поверхности устройства 100 зажима отоскопа таким образом, что устройство 100 зажима отоскопа может образовывать С-образную форму. С-образная форма, которая может быть сформирована с использованием параллельного положения язычка 106 для выравнивания с другой поверхностью устройства 100 зажима отоскопа, такой как поверхность элемента 118 зацепления зажима, и может использоваться для обеспечения захвата, такого как С-образный захват. Захват может приводиться в действие ручкой, такой как ручка 114.

[0059] Устройство 100 зажима отоскопа может содержать ручку 114, которая может представлять собой ручку, которая может приводить в действие узел резьбового захвата. Ручка 114 может представлять собой часть узла 122 зажима. Ручка 114 может иметь цилиндрическую форму с плоской верхней поверхностью, нижней поверхностью с по меньшей мере проемом и наружной поверхностью. Внешняя поверхность ручки 114 может содержать ряд шлицев, накатку или другую текстуру, которая может обеспечивать поверхность захвата. При повороте ручка 114 может зацеплять узел резьбового захвата таким образом, что поршень, который может содержать язычок 106 для выравнивания, может перемещаться по направлению к поверхности, параллельной язычку 106 для выравнивания. Например, пользователь может поворачивать ручку 114 таким образом, чтобы язычок 106 для выравнивания перемещался к параллельной поверхности устройства 100 зажима отоскопа. Ручка 114 может вызывать перемещение язычка 106 для выравнивания к элементу 118 зацепления зажима таким образом, что язычок 106 для выравнивания и элемент 118 зацепления зажима могут зажиматься на интеллектуальном устройстве 102.

[0060] Устройство 100 зажима отоскопа может содержать элемент 118 зацепления зажима. Элемент 118 зацепления зажима может быть частью узла 122 зажима. Элемент 118 зацепления зажима может иметь первую поверхность и вторую поверхность. Первая поверхность элемента 118 зацепления зажима может быть обращена к задней стороне интеллектуального устройства 102. Первая поверхность элемента 118 зацепления зажима может содержать противоскользящий материал и/или материал, препятствующий царапанию. Например, первая поверхность элемента 118 зацепления зажима может быть изготовлена из резины для предотвращения царапания и/или повреждения интеллектуального устройства 102, и для предотвращения перемещения устройства 100 зажима отоскопа при его прикреплении к интеллектуальному устройству 102. Элемент 118 зацепления зажима может содержать удлиненное отверстие. Удлиненное отверстие может позволить смотровой части 108 выступать в элемент 118 зацепления зажима или через него. Это может позволить перемещать смотровую часть 108 в ряд положений, так что смотровая часть 108 может быть выровнена с камерой 112 интеллектуального устройства.

[0061] Элемент 118 зацепления зажима может содержать ряд элементов, позволяющих разместить смотровую часть 108 в одном или более положениях. Например, элемент 118 зацепления зажима может содержать выступ на стороне элемента 118 зацепления зажима, который может иметь комплементарный вырез в узле 120 отоскопа, который может позволить заблокировать узел 120 отоскопа и/или смотровую часть отоскопа в некотором положении.

[0062] Элемент 118 зацепления зажима может обеспечивать прикрепление и/или присоединение узла 120 отоскопа к узлу 122 зажима. Элемент 118 зацепления зажима может представлять собой часть С-образного захвата, который является частью узла 112 зажима. Элемент 118 зацепления зажима может обеспечивать возможность подвижного прикрепления узла 120 отоскопа к узлу 122 зажима. Например, элемент 118 зацепления зажима может обеспечивать возможность перемещения узла 120 отоскопа в одно или более положений внутри узла 122 зажима. Элемент 118 зацепления зажима может обеспечивать возможность съемного прикрепления узла 120 отоскопа к узлу 122 зажима. Например, элемент 118 зацепления зажима может обеспечивать прикрепление узла 120 отоскопа к узлу 122 зажима и/или отсоединение от него.

[0063] Контактная поверхность 119 может находиться в контакте с элементом 118 зацепления зажима. Контактная поверхность 119 может содержать противоскользящий материал, который может предотвращать скольжение. Контактная поверхность 119 может представлять собой или может содержать прокладку. Прокладка может предотвращать скольжение, может защищать поверхность телефона и/или может выступать в качестве светового блока для предотвращения утечки света из устройства. Например, прокладка может предотвращать попадание окружающего света в оптику.

[0064] Устройство 100 зажима отоскопа может содержать смотровую часть отоскопа, такую как смотровая часть 108. Смотровая часть отоскопа может представлять собой часть узла 120 отоскопа. Смотровая часть 108 может представлять собой место, где изображение может быть сфокусировано в результате использования отоскопа таким образом, что изображение можно видеть на смотровой части 108. Смотровая часть 108 отоскопа может представлять собой место, где пользователь или камера могут смотреть в отоскоп. Например, смотровая часть 108 может быть использована для просмотра уха пациента, может использоваться для снятия изображения или видео внешнего уха, среднего уха и/или ушного канала и/или т.п. Как описано в настоящем документе, смотровая часть 108 может контактировать с камерой или может быть выровнена с камерой.

[0065] Устройство 100 зажима отоскопа может содержать узел 120 отоскопа. Узел 120 отоскопа может содержать отоскоп. Узел 120 отоскопа может содержать наружный корпус 110 наконечника. Узел 120 отоскопа может содержать переключатель 126 света. Переключатель 126 света может управлять светом, который может находиться внутри наружного корпуса 110 наконечника или вблизи него. Например, переключатель света может включать или выключать свет, который может получать питание от батареи и который можно видеть через отверстие в дистальном конце наружного корпуса 110 наконечника. Это может быть выполнено, например, для обеспечения света внутри наружного уха, среднего уха и/или ушного канала пациента таким образом, чтобы можно было снять фотографию.

[0066] Устройство 100 зажима отоскопа может содержать наружный корпус 110 наконечника. Наружный корпус 110 наконечника может иметь дистальный конец с отверстием, через которое можно заглядывать в наружное ухо, среднее ухо и/или ушной канал пациента, когда инспекционное зеркало прикреплено к наружному зажиму 110. Наружный корпус 110 наконечника может иметь проксимальный конец, который может быть соединен с узлом 120 отоскопа. Наружный корпус 110 наконечника может содержать радиальный паз, который может обеспечивать прикрепление съемного инспекционного зеркала к наружному корпусу 110 наконечника. Например, съемное инспекционное зеркало может быть прикреплено к наружному корпусу 110 наконечника посредством радиального паза таким образом, что узел 120 отоскопа может быть использован для снятия изображения или видео внешнего уха, среднего уха и/или ушного канала пациента. Часть отоскопа устройства 100 зажима отоскопа может обеспечивать оптическое увеличение внешнего уха, среднего уха и/или ушного канала пациента.

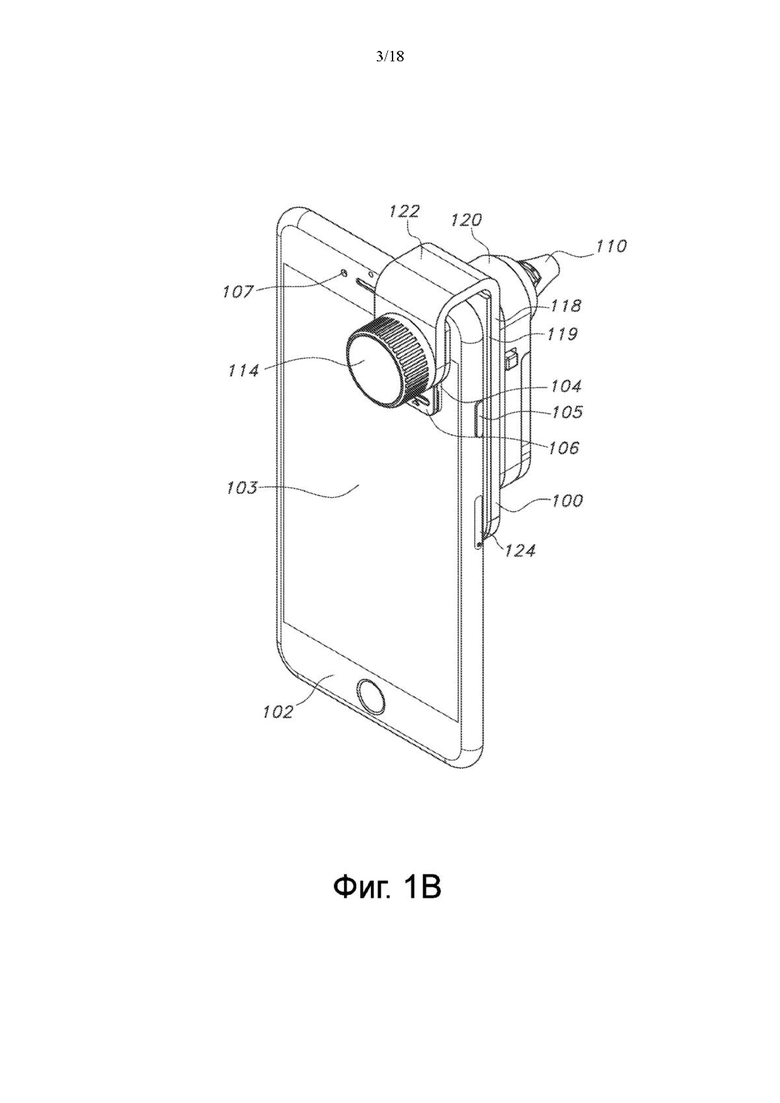

[0067] Как показано на фиг. 1 В, устройство 100 зажима отоскопа может быть отсоединено от интеллектуального устройства 102. Фиг. 1 В может представлять собой заднюю сторону интеллектуального устройства и переднюю сторону устройства 100 зажима отоскопа. Задняя сторона интеллектуального устройства 102 может содержать лампочку 128 и камеру смартфона, такую как камера 112 интеллектуального устройства. Камера 112 интеллектуального устройства может быть обращена к пользователю, когда пользователь смотрит на экран дисплея, такой как дисплей 103, интеллектуального устройства 102.

[0068] Как описано в настоящем документе, в устройстве 100 зажима отоскопа может быть предусмотрен наружный корпус 110 наконечника. Наружный корпус 110 наконечника может содержать отверстие. Съемное инспекционное зеркало может прикрепляться к наружному корпусу 110 наконечника и/или покрывать его. Когда язычок 106 для выравнивания выровнен с изображением 104 для выравнивания, наружный корпус 110 наконечника может быть расположен таким образом, чтобы он был выровнен с камерой 112 интеллектуального устройства. Например, отверстие наружного корпуса 110 наконечника может быть выровнено с камерой 112 интеллектуального устройства, и смотровая часть 108 отоскопа может быть выровнена с камерой 112 интеллектуального устройства.

[0069] На фиг. 1C-D представлены виды в перспективе устройства зажима отоскопа, которое прикреплено к интеллектуальному устройству, такому как смартфон. Как показано на фиг. 1С, устройство 100 зажима отоскопа может быть прикреплено к интеллектуальному устройству 102. На фиг. 1С показана передняя сторона интеллектуального устройства 102 и задняя сторона устройства 100 зажима отоскопа. Задняя сторона устройства 100 зажима отоскопа может содержать ручку, такую как 114, язычок для выравнивания, такой как язычок 106 для выравнивания. Передняя сторона интеллектуального устройства может содержать камеру, такую как камера 107, которая может быть направлена к пользователю, и экран дисплея, такой как дисплей 103.

[0070] Устройство 100 зажима отоскопа может быть прикреплено к интеллектуальному устройству 102 посредством захватного механизма, такого как узел резьбового захвата, который может приводиться в действие ручкой 114. Ручка 114 может привести к закрытию узла резьбового захвата при повороте. Например, ручка 114 может привести к закрытию узла резьбового захвата при повороте в направлении по часовой стрелке. Ручка 114 может привести к открытию узла резьбового захвата при повороте. Например, ручка 114 может привести к открытию узла резьбового захвата при повороте в направлении против часовой стрелки. Когда узел резьбового захвата закрыт, устройство 100 зажима отоскопа может быть прикреплено к интеллектуальному устройству 102. Когда узел резьбового захвата открыт, устройство 100 зажима отоскопа может быть отсоединено от интеллектуального устройства 102.

[0071] При повороте ручка 114 может зацеплять узел резьбового захвата таким образом, что узел резьбового захвата может закрываться. Ручка 114 может приводить к перемещению поршня, который может содержать язычок 106 для выравнивания, по направлению к поверхности, параллельной язычку 106 для выравнивания. Например, ручка 114 может приводить к перемещению язычка 106 для выравнивания к элементу 118 зацепления зажима таким образом, что язычок 106 для выравнивания может соприкасаться с дисплеем интеллектуального устройства 102, а элемент 118 зацепления зажима может соприкасаться с задней стороной интеллектуального устройства 102. Язычок 106 для выравнивания и/или элемент зацепления могут содержать поверхность, которая может соприкасаться с дисплеем 103. Поверхность язычка 106 для выравнивания может быть изготовлена из материала, который может предотвращать царапание и/или скольжение.

[0072] Устройство 100 зажима отоскопа может быть прикреплено к интеллектуальному устройству 102 таким образом, чтобы избежать сжатия и/или приведения в контакт одной или более кнопок интеллектуального устройства 102. Устройство 100 зажима отоскопа может прикрепляться к интеллектуальному устройству 102 так, что устройство 100 зажима отоскопа может контактировать с одной или более из передней стороны, задней стороны и верхней части интеллектуального устройства 102. Устройство 100 зажима отоскопа может быть прикреплено таким образом, чтобы избежать контакта с крышкой 124 sim-карты, кнопкой 105, кнопкой 116 громкости, переключателем 130 (кнопка 116 громкости и переключатель 130 могут быть показаны по отношению к фиг. 1D) интеллектуального устройства 102.

[0073] Как показано на фиг. 1С, язычок 106 для выравнивания может быть выровнен с изображением 104 для выравнивания. Например, язычок 106 для выравнивания может покрывать изображение 104 для выравнивания. Язычок 106 для выравнивания может покрывать изображение 104 для выравнивания таким образом, что язычок 106 для выравнивания может оставаться в пределах краев изображения 104 для выравнивания.

[0074] Когда язычок 106 для выравнивания может находиться внутри и/или выровнен с изображением 104 для выравнивания, узел 120 отоскопа устройства 100 зажима отоскопа может быть выровнен с камерой 112 интеллектуального устройства.

[0075] Как показано на фиг. 1D, узел 120 отоскопа, смотровая часть 108 отоскопа и/или наружный корпус 110 наконечника могут быть выровнены с камерой 112 интеллектуального устройства. Узел 120 отоскопа может быть выровнен с камерой 112 интеллектуального устройства таким образом, чтобы пользователь мог поместить отоскоп с инспекционным зеркалом в ухо пациента и может снимать фотографию внешнего уха, среднего уха и/или ушного канала пациента. Например, камера 112 интеллектуального устройства может быть выполнена с возможностью использования узла 120 отоскопа для просмотра внешнего уха, среднего уха и/или ушного канала пациента через путь обзора, который может быть создан через смотровую часть 108 отоскопа и через отверстие в наружном корпусе 110 наконечника и через прикрепленное инспекционное зеркало.

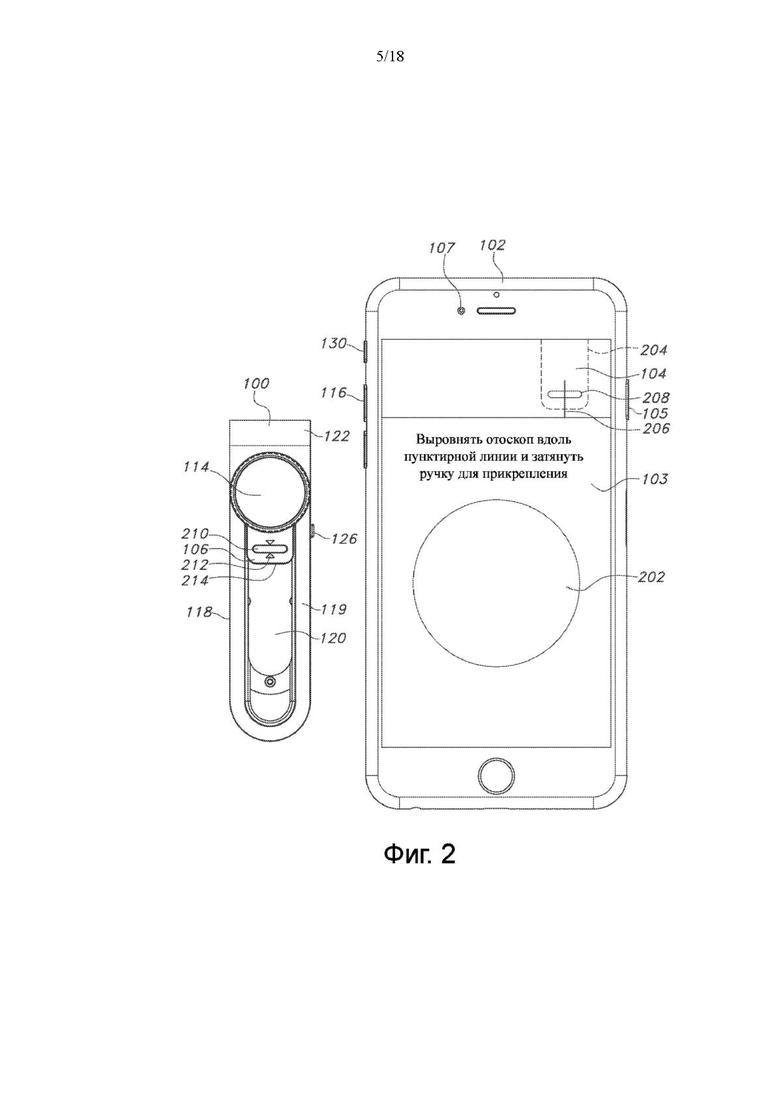

[0076] На фиг. 2 представлен вид в перспективе устройства зажима отоскопа, которое содержит язычок для выравнивания и интеллектуальное устройство, которое может содержать экран, который отображает изображение для выравнивания.

[0077] Интеллектуальное устройство 102 может содержать одну или более кнопок и/или переключателей. Например, интеллектуальное устройство 102 может содержать переключатель 130, кнопки 116 громкости и кнопку 105. Интеллектуальное устройство может содержать камеру, такую как камера 107, которая может быть обращена к пользователю. Интеллектуальное устройство может содержать дисплей, такой как дисплей 103.

[0078] Дисплей 103 может предоставлять пользователю инструкции по выравниванию устройства 100 зажима отоскопа. Дисплей 103 может содержать изображение 202, которое может представлять собой изображение, снятое с камеры интеллектуального устройства. Когда устройство 100 зажима отоскопа может быть прикреплено к интеллектуальному устройству 102, может быть снято изображение. Например, изображение может быть снято через отоскоп. Например, устройство 100 зажима отоскопа может содержать узел 120 отоскопа. Когда устройство 100 зажима отоскопа прикреплено к интеллектуальному устройству 102, узел 120 отоскопа может быть выровнен с камерой интеллектуального устройства, а изображение или видео может быть снято через отоскоп, связанный с узлом 120 отоскопа.

[0079] Дисплей 103 может отображать изображение 104 для выравнивания. Изображение 104 для выравнивания можно использовать для помощи пользователю в выравнивании отоскопа с камерой интеллектуального устройства, когда пользователь прикрепляет устройство 100 зажима отоскопа к интеллектуальному устройству 102. Изображение 104 для выравнивания может отображать форму, которая может быть сходной и/или комплементарной язычку 106 для выравнивания устройства 100 зажима отоскопа. Когда язычок 106 для выравнивания может быть размещен в пределах изображения 104 для выравнивания, отоскоп, связанный с узлом 120 отоскопа, может быть выровнен и/или находится в контакте с камерой интеллектуального устройства.

[0080] Изображение 104 для выравнивания может содержать ряд элементов, которые могут способствовать выравниванию изображения 104 для выравнивания с язычком 106 для выравнивания и/или отоскопом, связанным с узлом 120 отоскопа. Эти элементы могут включать форму изображения 104 для выравнивания, цвет изображения 104 для выравнивания, форму в изображении 104 для выравнивания, объект в изображении 104 для выравнивания, цвет в изображении 104 для выравнивания, их комбинации и/или т.п. Изображение 104 для выравнивания может содержать контур 204 изображения для выравнивания, элемент 206 изображения горизонтального выравнивания, элемент 208 изображения вертикального выравнивания, их комбинацию и/или т.п.

[0081] Изображение 104 для выравнивания может использоваться пользователем для определения того, как перемещать устройство 100 зажима отоскопа для обеспечения выравнивания. Пользователь может использовать изображение 104 для выравнивания для определения того, как перемещать устройство 100 зажима отоскопа по оси, связанной с плоскостью, создаваемой дисплеем 103. Например, дисплей 103 может иметь горизонтальную ось, которая может пересекать первую сторону интеллектуального устройства 102, которая может содержать кнопку 116 громкости, со второй стороной интеллектуального устройства 102, которая может содержать кнопку 105. Дисплей 103 может иметь вертикальную ось, которая может быть ортогональной горизонтальной оси. Изображение 104 для выравнивания может предоставлять пользователю визуальную обратную связь о том, как перемещать устройство 100 зажима отоскопа по вертикальной оси и/или горизонтальной оси дисплея 103, что может выровнять отоскоп с камерой интеллектуального устройства.

[0082] Контур 204 изображения для выравнивания может позволить пользователю выравнивать язычок 106 для выравнивания устройства 100 зажима отоскопа таким образом, что отоскоп, связанный с узлом 120 отоскопа, может быть выровнен с камерой интеллектуального устройства. Контур 204 изображения для выравнивания может использоваться пользователем для выравнивания язычка 106 для выравнивания в вертикальной оси и/или горизонтальной оси дисплея 103. Например, пользователь может поместить язычок 106 для выравнивания на, вблизи или внутри контура 204 изображения для выравнивания и достичь выравнивания. Если отоскоп не выровнен с камерой интеллектуального устройства, часть язычка 106 для выравнивания может появиться вне контура 204 изображения для выравнивания. Пользователь может регулировать устройство 100 зажима отоскопа для устранения части язычка 106 для выравнивания, которое может находиться за пределами контура 204 изображения для выравнивания и может выравнивать отоскоп с камерой устройства. Путем коррекции неправильного выравнивания язычка 106 для выравнивания с контуром 204 изображения для выравнивания пользователь может корректировать выравнивание отоскопа с камерой интеллектуального устройства.

[0083] Контур 204 изображения для выравнивания может быть больше (например, немного больше), чем язычок 106 для выравнивания таким образом, что язычок 106 для выравнивания может быть расположен внутри изображения 104 для выравнивания, и контур 204 изображения может быть виден. Контур 204 изображения для выравнивания может быть такого же или похожего цвета, что и изображение 104 для выравнивания, язычок 106 для выравнивания и/или край 214 язычка для выравнивания. Контур 204 изображения для выравнивания может быть другого цвета, чем изображение 104 для выравнивания, язычок 106 для выравнивания и/или край 214 язычка для выравнивания.

[0084] Элемент 206 изображения горизонтального выравнивания может использоваться пользователем для определения того, как перемещать устройство 100 зажима отоскопа для обеспечения выравнивания. Элемент 206 изображения горизонтального выравнивания может представлять собой линию, объект, форму, значок, индикатор и/или т.п. Например, элемент 206 изображения горизонтального выравнивания может представлять собой линию, удлиненную в вертикальном направлении. Элемент 206 изображения горизонтального выравнивания может находиться в пределах изображения 104 для выравнивания, может быть вне изображения 104 для выравнивания и/или может пересекать контур 204 изображения для выравнивания. Элемент 206 изображения горизонтального выравнивания может использоваться пользователем для определения того, как перемещать устройство 100 зажима отоскопа вдоль горизонтальной оси, связанной с дисплеем 103, для горизонтального выравнивания отоскопа, связанного с узлом 120 отоскопа, с камерой интеллектуального устройства.

[0085] Для обеспечения руководства по перемещению устройства 100 зажима отоскопа вдоль горизонтальной оси элемент 206 изображения горизонтального выравнивания может иметь одну или более опорных точек. Например, элемент 206 изображения горизонтального выравнивания может представлять собой ряд точек вдоль вертикальной оси, линию вдоль вертикальной оси, форму, удлиненную вдоль вертикальной оси, индикатор вдоль вертикальной оси и/или т.п.

[0086] для выравнивания отоскопа с камерой интеллектуального устройства вдоль горизонтальной оси пользователь может прикреплять устройство 100 зажима отоскопа на интеллектуальном устройстве 102 таким образом, что элемент 212 горизонтального выравнивания может быть выровнен с элементом 206 изображения горизонтального выравнивания. Например, пользователь может выравнивать стрелку или треугольные выступы элемента 212 горизонтального выравнивания с линией элемента 206 изображения горизонтального выравнивания.

[0087] Элемент 208 изображения вертикального выравнивания может использоваться пользователем для определения того, как перемещать устройство 100 зажима отоскопа для обеспечения выравнивания. Элемент 208 изображения вертикального выравнивания может представлять собой линию, объект, форму, индикатор, значок и/или т.п. Например, элемент 208 изображения вертикального выравнивания может представлять собой овал, удлиненный вдоль горизонтальной оси. Элемент 208 изображения вертикального выравнивания может находиться в пределах изображения 104 для выравнивания, может быть вне изображения 104 для выравнивания и/или может пересекать контур 204 изображения для выравнивания. Элемент 208 изображения вертикального выравнивания может использоваться пользователем для определения того, как перемещать устройство 100 зажима отоскопа вдоль вертикальной оси, связанной с дисплеем 103, для вертикального выравнивания отоскопа, связанного с узлом 120 отоскопа, с камерой интеллектуального устройства.

[0088] Для обеспечения руководства по перемещению устройства 100 зажима отоскопа вдоль вертикальной оси элемент 208 изображения вертикального выравнивания может иметь одну или более опорных точек. Например, элемент 208 изображения вертикального выравнивания может представлять собой ряд точек вдоль горизонтальной оси, линию вдоль горизонтальной оси, форму, удлиненную вдоль горизонтальной оси, индикатор вдоль горизонтальной оси и/или т.п.

[0089] Для выравнивания отоскопа с камерой интеллектуального устройства вдоль вертикальной оси пользователь может прикреплять устройство 100 зажима отоскопа на интеллектуальном устройстве 102 таким образом, что элемент 210 вертикального выравнивания может быть выровнен с элементом 208 изображения вертикального выравнивания. Например, пользователь может выровнять овальное отверстие язычка 210 вертикального выравнивания с элементом 208 изображения вертикального выравнивания.

[0090] Устройство 100 зажима отоскопа может содержать узел 122 зажима и узел 120 отоскопа. Узел 120 отоскопа может содержать отоскоп и может содержать лампочку для отоскопа. Узел 120 отоскопа может содержать переключатель 126 света, который может управлять лампочкой для отоскопа. Хотя в отношении переключателя 126 света показан переключатель, можно использовать другой подходящий элемент, такой как кнопка. Например, можно использовать кнопку включения/выключения, нажимную кнопку, переключатель и/или т.п.

[0091] Внутреннюю часть узла 120 отоскопа можно видеть на фиг. 2. Когда устройство 100 зажима отоскопа может быть прикреплено к интеллектуальному устройству 102, внутренняя часть узла 120 отоскопа может быть обращена и/или контактировать с задней частью интеллектуального устройства 102, которая может содержать камеру интеллектуального устройства.

[0092] Узел 122 зажима может содержать узел захвата, который может содержать ручку 114. Узел 122 зажима может содержать элемент 118 зацепления зажима. Узел 122 зажима может содержать язычок 106 для выравнивания.

[0093] Язычок 106 для выравнивания может содержать ряд элементов, которые могут способствовать выравниванию язычка 106 для выравнивания с изображением 104 для выравнивания и/или отоскопом, связанным с узлом 120 отоскопа. Эти элементы могут включать форму язычка 106 для выравнивания, цвета язычка 106 для выравнивания, форму в язычке 106 для выравнивания, объект в язычке 106 для выравнивания, цвет в язычке 106 для выравнивания, их комбинации и/или т.п. Язычок 106 для выравнивания может содержать край 214 язычка для выравнивания, элемент 212 язычка горизонтального выравнивания, элемент 210 язычка вертикального выравнивания, их комбинацию и/или т.п.

[0094] Язычок 106 для выравнивания может использоваться пользователем для определения того, как перемещать устройство 100 зажима отоскопа для обеспечения выравнивания. Пользователь может использовать язычок 106 для выравнивания для определения того, как перемещать устройство 100 зажима отоскопа по оси, связанной с плоскостью, создаваемой дисплеем 103. Например, дисплей 103 может иметь горизонтальную ось, которая может пересекать первую сторону интеллектуального устройства 102, которая содержит кнопку 116 громкости, со второй стороной интеллектуального устройства 102, которая содержит кнопку 105. Дисплей 103 может иметь вертикальную ось, которая может быть ортогональной горизонтальной оси. Язычок 106 для выравнивания может предоставлять пользователю обратную связь о том, как перемещать устройство 100 зажима отоскопа по вертикальной оси или горизонтальной оси дисплея 103, что может выровнять отоскоп с камерой интеллектуального устройства.

[0095] Край 214 язычка для выравнивания может позволить пользователю выравнивать язычок 106 для выравнивания устройства 100 зажима отоскопа таким образом, что отоскоп, связанный с узлом 120 отоскопа, может быть выровнен с камерой интеллектуального устройства. Край 214 язычка для выравнивания используется пользователем для выравнивания язычка 106 для выравнивания по вертикальной оси и горизонтальной оси дисплея 103. Например, пользователь может поместить край 214 язычка для выравнивания на, вблизи или в контур 204 изображения для выравнивания и достичь выравнивания. Если отоскоп не выровнен с камерой интеллектуального устройства, часть края 214 язычка для выравнивания может появиться вне контура 204 изображения для выравнивания. Пользователь может регулировать устройство 100 зажима отоскопа для регулировки части края 214 язычка для выравнивания, которое может находиться за пределами контура 204 изображения для выравнивания и может выравнивать отоскоп с камерой устройства. Путем коррекции неправильного выравнивания края 214 язычка для выравнивания с контуром 204 изображения для выравнивания пользователь может корректировать выравнивание отоскопа с камерой интеллектуального устройства.

[0096] Край 214 язычка для выравнивания может представлять собой край язычка для выравнивания, который может быть параллельным и может находиться в контакте с экраном телефона. Край 214 язычка для выравнивания может быть расположен внутри изображения 104 для выравнивания таким образом, чтобы можно было видеть контур 204 изображения для выравнивания. Край 214 язычка для выравнивания может иметь форму, способствующую обнаружению контура 204 изображения для выравнивания, когда край 214 язычка для выравнивания может быть помещен поверх или сверху контура изображения 204 для выравнивания. Например, край 214 язычка для выравнивания может быть создан путем сужения, снятия фаски, скругления или образования галтели на краю язычка 106 для выравнивания. Край 214 язычка для выравнивания может быть комплементарным и/или такой же формы, как контур 204 изображения для выравнивания.

[0097] Край 214 язычка для выравнивания может быть такого же или похожего цвета, что и изображение 104 для выравнивания, язычок 106 для выравнивания и/или контур 204 изображения для выравнивания. Край 214 язычка для выравнивания может быть другого цвета, чем изображение 104 для выравнивания, язычок 106 для выравнивания и/или контур 204 изображения для выравнивания.

[0098] Элемент 212 язычка горизонтального выравнивания может быть использован пользователем для определения того, как перемещать устройство 100 зажима отоскопа для обеспечения выравнивания. Элемент 212 язычка горизонтального выравнивания может представлять собой линию, объект, форму, индикатор, значок, травление и/или т.п. Элемент 212 язычка горизонтального выравнивания может представлять собой прозрачную часть или окно язычка 106 для выравнивания. Элемент 212 язычка горизонтального выравнивания может представлять собой овал, удлиненный по вертикальной оси. Элемент 212 язычка горизонтального выравнивания может иметь форму таблетки, удлиненной вдоль вертикальной оси.

[0099] Элемент 212 язычка горизонтального выравнивания может представлять собой первый выступ в форме стрелки и второй выступ в форме стрелки, которые расположены на расстоянии друг от друга в вертикальном направлении. Первый выступ в форме стрелки и второй выступ в форме стрелки могут быть выполнены так, чтобы быть направленными друг на друга.

[0100] В одном примере элемент 212 язычка горизонтального выравнивания может содержать первое отверстие и второе отверстие, которые находятся на расстоянии друг от друга. Первое отверстие и второе отверстие могут быть комплементарными одному или более объектам в пределах изображения 104 для выравнивания. Например, первое отверстие может быть выровнено с первой окружностью в пределах изображения 104 для выравнивания, а второе отверстие может быть выровнено со второй окружностью в пределах изображения 104 для выравнивания.

[0101] Элемент 212 язычка горизонтального выравнивания может быть выровнен с элементом, который может находиться в пределах изображения 104 для выравнивания, может быть вне изображения 104 для выравнивания и/или может пересекать контур 204 изображения для выравнивания. Элемент 212 язычка горизонтального выравнивания может использоваться пользователем для определения того, как перемещать устройство 100 зажима отоскопа вдоль горизонтальной оси, связанной с дисплеем 103, для горизонтального выравнивания отоскопа, связанного с узлом 120 отоскопа, с камерой интеллектуального устройства.

[0102] Для обеспечения руководства по перемещению устройства 100 зажима отоскопа вдоль горизонтальной оси элемент 212 язычка горизонтального выравнивания может иметь одну или более опорных точек. Например, элемент 212 язычка горизонтального выравнивания может представлять собой ряд точек вдоль оси, линию вдоль оси, форму, удлиненную вдоль оси, индикатор вдоль оси и/или т.п.

[0103] для выравнивания отоскопа с камерой интеллектуального устройства вдоль горизонтальной оси пользователь может прикреплять устройство 100 зажима отоскопа на интеллектуальном устройстве 102 таким образом, что элемент 212 горизонтального выравнивания может быть выровнен с элементом 206 изображения горизонтального выравнивания. Например, пользователь может выравнивать стрелку или треугольные выступы элемента 212 горизонтального выравнивания с линией элемента 206 изображения горизонтального выравнивания.

[0104] Элемент 210 язычка вертикального выравнивания может быть использован пользователем для определения того, как перемещать устройство 100 зажима отоскопа для обеспечения выравнивания. Элемент 210 язычка вертикального выравнивания может представлять собой линию, объект, форму, индикатор, значок, травление и/или т.п. Элемент 210 язычка вертикального выравнивания может представлять собой прозрачную часть или окно язычка 106 для выравнивания. Элемент 210 язычка вертикального выравнивания может представлять собой овал, удлиненный вдоль горизонтальной оси. Элемент 210 язычка вертикального выравнивания может иметь форму таблетки, удлиненной вдоль горизонтальной оси. Элемент 210 язычка вертикального выравнивания может быть выровнен с элементом, который может находиться в пределах изображения 104 для выравнивания, может находиться вне изображения 104 для выравнивания и/или может пересекать контур 204 изображения для выравнивания. Элемент 210 язычка вертикального выравнивания может использоваться пользователем для определения того, как перемещать устройство 100 зажима отоскопа вдоль вертикальной оси, связанной с дисплеем 103, для вертикального выравнивания отоскопа, связанного с узлом 120 отоскопа, с камерой интеллектуального устройства.

[0105] В примере элемент 210 язычка вертикального выравнивания может содержать первый выступ в форме стрелки и второй выступ в форме стрелки, которые расположены на расстоянии друг от друга в горизонтальном направлении. Первый выступ в форме стрелки и второй выступ в форме стрелки могут быть выполнены так, чтобы быть направленными друг на друга.

[0106] В другом примере элемент 210 язычка вертикального выравнивания может содержать первое отверстие и второе отверстие, которые находятся на расстоянии друг от друга. Первое отверстие и второе отверстие могут быть комплементарными одному или более объектам в пределах изображения 104 для выравнивания. Например, первое отверстие может быть выровнено с первой окружностью в пределах изображения 104 для выравнивания, а второе отверстие может быть выровнено со второй окружностью в пределах изображения 104 для выравнивания.

[0107] Для обеспечения руководства по перемещению устройства 100 зажима отоскопа вдоль вертикальной оси элемент 210 язычка вертикального выравнивания может представлять собой одну или более опорных точек. Например, элемент 210 язычка вертикального выравнивания может представлять собой ряд точек вдоль оси, линию вдоль оси, форму, удлиненную вдоль оси, индикатор вдоль оси и/или т.п.

[0108] Для выравнивания отоскопа с камерой интеллектуального устройства вдоль вертикальной оси пользователь может прикреплять устройство 100 зажима отоскопа на интеллектуальном устройстве 102 таким образом, что элемент 210 вертикального выравнивания может быть выровнен с элементом 208 изображения вертикального выравнивания. Например, пользователь может выровнять овальное отверстие язычка 210 вертикального выравнивания с элементом 208 изображения вертикального выравнивания.

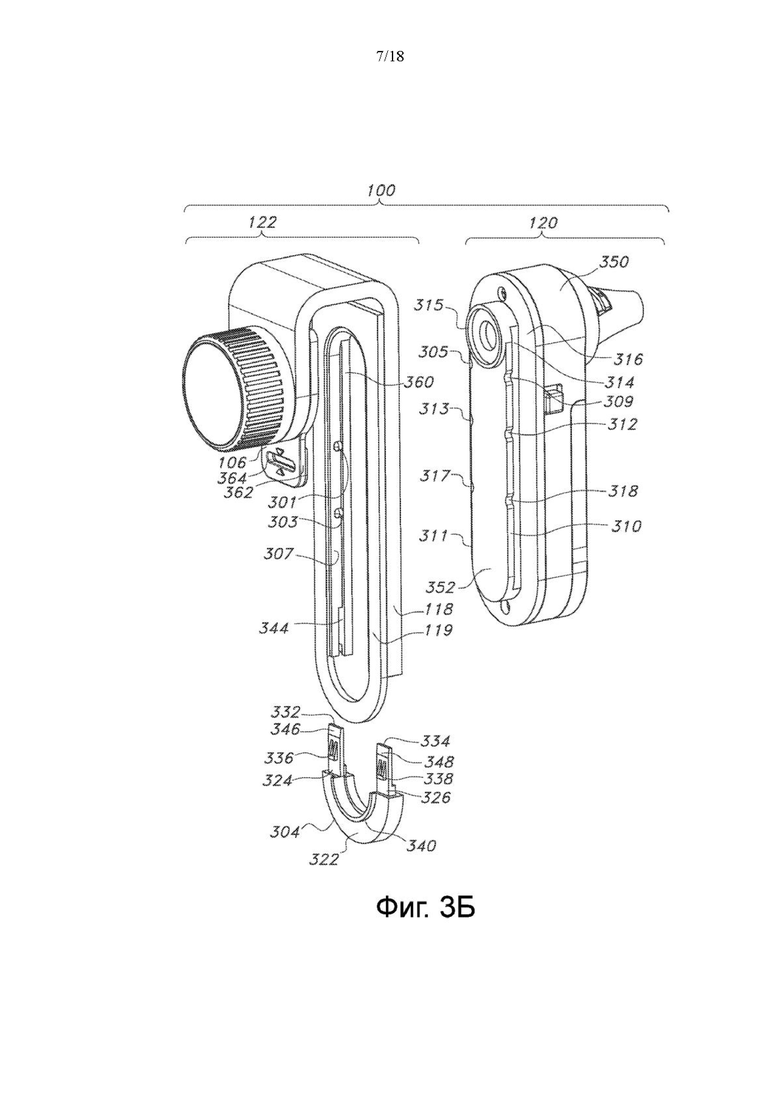

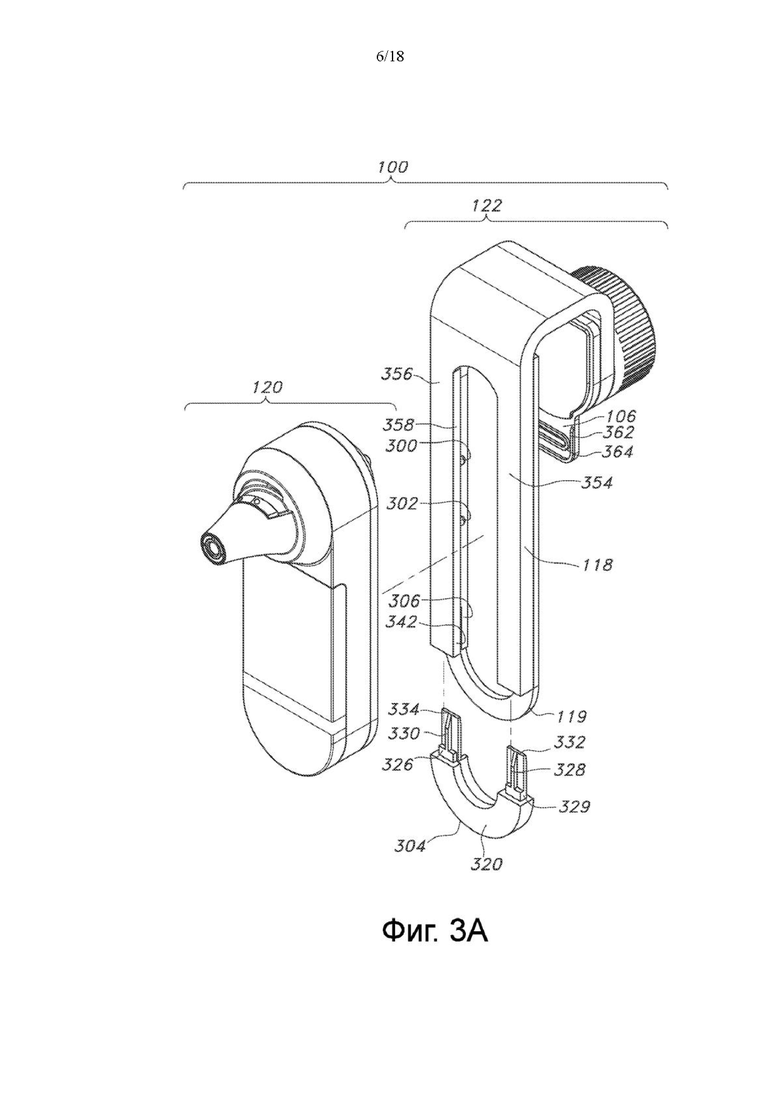

[0109] На фиг. 3А В представлены виды в перспективе устройства зажима отоскопа, которое может содержать узел отоскопа и узел зажима. На фиг. 3А представлен первый вид в перспективе устройства 100 зажима отоскопа. На фиг. 3В представлен второй вид в перспективе устройства 100 зажима отоскопа. Как показано на фиг. 3А-В, устройство 100 зажима отоскопа может содержать узел 120 отоскопа и узел 122 зажима.

[0110] Узел 120 отоскопа может содержать основной корпус 350, заднюю пластину 316 отоскопа и элемент 352 зацепления отоскопа. Задняя пластина 316 отоскопа может быть соединена с основным корпусом 350. Элемент 352 зацепления отоскопа может быть соединен с узлом 122 зажима. Например, элемент 352 зацепления отоскопа может обеспечивать прикрепление, соединение или зацепление узла 120 отоскопа с элементом 118 зацепления зажима устройства 100 зажима отоскопа.

[0111] Элемент 352 зацепления отоскопа может содержать направляющую, такую как направляющая 314 и направляющая 315. Направляющая может представлять собой канал, образованный на поверхности элемента 352 зацепления отоскопа, который может быть обращен к внутренней поверхности элемента 118 зацепления зажима. Направляющая может представлять собой канал на поверхности элемента 352 зацепления отоскопа, который может быть ортогонален поверхности задней пластины 316 отоскопа. Направляющая может быть соединена с задней пластиной 316 отоскопа и может быть соединена с выступающим соединительным элементом, таким как выступающий соединительный элемент 310 и/или выступающий соединительный элемент 311.

[0112] Элемент 352 зацепления отоскопа может иметь вырез в одной или более сторонах, которые могут быть ортогональными задней пластине 316 отоскопа таким образом, что может быть создан выступ. Выступ может быть параллельным задней пластине 316 отоскопа. Вырез может представлять собой направляющую 314 и/или направляющую 315. Выступ может представлять собой выступающий соединительный элемент 310 и/или выступающий соединительный элемент 311. Выступ может содержать один или более приемных элементов, которые могут быть выполнены с возможностью зацепления с одним или более фиксирующими элементами внутри канала 306 и/или канала 307. Фиксирующий элемент одного или более фиксирующих элементов может представлять собой упругий элемент, выступ, выступающую наружу лапку, шпонку и/или т.п. Приемный элемент из одного или более приемных элементов может представлять собой углубление, вырез, фиксирующую выемку и/или т.п.

[0113] Выступающий соединительный элемент 310 может содержать приемный элемент 309, который может входить в зацепление с фиксирующим элементом 300. Выступающий соединительный элемент 310 может содержать приемный элемент 312, который может входить в зацепление с фиксирующим элементом 300 и/или фиксирующим элементом 302. Выступающий соединительный элемент 310 может содержать приемный элемент 318, который может входить в зацепление с фиксирующим элементом 302.

[0114] Выступающий соединительный элемент 311 может содержать приемный элемент 305, который может входить в зацепление с фиксатором 301. Выступающий соединительный элемент 311 может содержать приемный элемент 313, который может зацеплять фиксирующий элемент 301 и/или фиксирующий элемент 303. Выступающий соединительный элемент 311 может содержать приемный элемент 317, который может входить в зацепление с фиксирующим элементом 303.

[0115] Узел 120 отоскопа может быть соединен с возможностью скольжения с узлом 122 зажима. Выступающий соединительный элемент 310 может быть соединен с возможностью скольжения с каналом 306. Выступающий соединительный элемент 311 может быть соединен с возможностью скольжения с каналом 307. Кромка 360 элемента зацепления зажима может быть соединена с возможностью скольжения с направляющей 315. Кромка 358 элемента зацепления зажима может быть соединена с возможностью скольжения с направляющей 314. Передняя поверхность ножки 356 элемента зацепления и передняя поверхность ножки 354 элемента зацепления могут быть соединены с возможностью скольжения с задней пластиной 316 отоскопа.

[0116] Узел 122 зажима может содержать элемент 118 зацепления зажима и заглушку 304. Элемент 118 зацепления зажима может содержать пару лапок, проходящих от концов соединительного зацепа, который проходит перпендикулярно паре лапок. Ножка (например, каждая ножка) может содержать углубление на дистальном конце ножки, такое как углубление 342 ножки элемента зацепления и углубление 344 ножки элемента зацепления, что позволяет заглушке 304 соединяться и/или прикрепляться к элементу 118 зацепления зажима. Ножка (например, каждая ножка) может содержать канал, такой как канал 306 и канал 307, которые расположены на стороне ножки, обращенной к противоположной ножке. Канал 307 может быть обращен к противоположной ножке. Канал 307 может быть обращен к каналу 306. Канал 307 может образовывать дорожку, которая может входить в зацепление с выступающим соединительным элементом 311 из узла 120 отоскопа. Канал 307 может входить в зацепление с выступающим соединительным элементом 311 из узла 120 отоскопа таким образом, что узел 122 зажима может быть с возможностью перемещения соединен, прикреплен или находиться в зацеплении с элементом 118 зацепления зажима и/или узлом 122 зажима. Например, канал 307 может позволять выступающему соединительному элементу 311 перемещаться со скольжением в пределах канала 307 при зацеплении с выступающим соединительным элементом 311 таким образом, что узел 122 зажима может оставаться в контакте с узлом 120 отоскопа.

[0117] Канал 307 может содержать один или более фиксирующих элементов. Например, канал 307 может содержать фиксирующий элемент 301 и/или фиксирующий элемент 303. Фиксирующий элемент 301 и/или фиксирующий элемент 303 могут представлять собой упругий элемент, выступ, выступающую наружу лапку, шпонку и/или т.п.

[0118] Фиксирующий элемент 301 и/или фиксирующий элемент 303 могут представлять собой выступы или выступающие наружу лапки, которые могут быть введены в углубление, такое как фиксирующая выемка или радиальное углубление, которое может быть обеспечено выступающим соединительным элементом 311, таким как приемный элемент 305, приемный элемент 313 и/или приемный элемент 317. Приемный элемент, такой как приемный элемент 305, приемный элемент 313 и/или приемный элемент 317, может представлять собой углубление, вырез, фиксирующую выемку и/или т.п.

[0119] В первом положении фиксирующий элемент 301 может упруго деформировать поверхность выступающего соединительного элемента 311 и/или может входить в зацепление с приемным элементом 313, например, в защелкивающейся посадке. Фиксирующий элемент 303 может упруго деформировать поверхность выступающего соединительного элемента 311 и/или может входить в зацепление с приемным элементом 317, например, в защелкивающейся посадке.

[0120] Во втором положении фиксирующий элемент 301 может упруго деформировать поверхность выступающего соединительного элемента 311 и/или может входить в зацепление с приемным элементом 305, например, в защелкивающейся посадке. Фиксирующий элемент 303 может упруго деформировать поверхность выступающего соединительного элемента 311 и/или может входить в зацепление с приемным элементом 313, например, в защелкивающейся посадке.

[0121] Канал 306 может быть обращен к противоположной ножке. Канал 306 может быть обращен к каналу 307. Канал 306 может образовывать дорожку, которая может входить в зацепление с выступающим соединительным элементом 310 из узла 120 отоскопа. Канал 306 может входить в зацепление с выступающим соединительным элементом 310 из узла 120 отоскопа таким образом, что узел 122 зажима может быть с возможностью перемещения соединен, прикреплен или находиться в зацеплении с элементом 118 зацепления зажима и/или узлом 122 зажима. Например, канал 306 может позволять выступающему соединительному элементу 310 перемещаться со скольжением в пределах канала 306 при зацеплении с выступающим соединительным элементом 310 таким образом, что узел 122 зажима может оставаться в контакте с узлом 120 отоскопа.

[0122] Канал 306 может содержать один или более фиксирующих элементов. Например, канал 306 может содержать фиксирующий элемент 300 и/или фиксирующий элемент 302. Фиксирующий элемент 300 и/или фиксирующий элемент 302 могут представлять собой упругий элемент, выступ, выступающую наружу лапку, шпонку и/или т.п.

[0123] Фиксирующий элемент 300 и/или фиксирующий элемент 302 могут представлять собой выступы или выступающие наружу лапки, которые могут быть введены в углубление, такое как фиксирующая выемка или радиальное углубление, которое обеспечено выступающим соединительным элементом 310, например, приемный элемент 309, приемный элемент 312 и/или приемный элемент 318. Приемный элемент, такой как приемный элемент 309, приемный элемент 312 и/или приемный элемент 318, может представлять собой углубление, вырез, фиксирующую выемку и/или т.п.

[0124] В первом положении фиксирующий элемент 300 может упруго деформировать поверхность выступающего соединительного элемента 310 и/или может входить в зацепление с приемным элементом 312, например, в защелкивающейся посадке. Фиксирующий элемент 302 может упруго деформировать поверхность выступающего соединительного элемента и/или может входить в зацепление с приемным элементом 318.

[0125] Во втором положении фиксирующий элемент 300 может упруго деформировать поверхность выступающего соединительного элемента 310 и/или может входить в зацепление с приемным элементом 309. Фиксирующий элемент 302 может упруго деформировать поверхность выступающего соединительного элемента 310 и/или может входить в зацепление с приемным элементом 312, например, в защелкивающейся посадке.

[0126] Узел 122 зажима может содержать контактную поверхность 119. Контактная поверхность 119 может быть прикреплена к поверхности элемента 118 зацепления зажима, такой как поверхность элемента 118 зацепления зажима, который может быть направлен к поверхности интеллектуального устройства, содержащего камеру. Контактная поверхность 119 может иметь овальную форму, которая может быть комплементарна элементу 118 зацепления зажима. Контактная поверхность 119 может иметь удлиненное отверстие. Удлиненное отверстие может соответствовать комплементарному отверстию в элементе 118 зацепления зажима. Удлиненное отверстие может позволить видеть просмотровую часть узла 120 отоскопа через контактную поверхность 119. Контактная поверхность 119 может быть выполнена из упругого материала, который может поглощать и/или прикладывать давление к поверхности смартфона. Контактная поверхность 119 может быть изготовлена из противоскользящего материала, который может предотвращать перемещение устройства 100 зажима отоскопа при зажиме к смартфону. Контактная поверхность 119 может быть изготовлена из материала, который позволяет избежать повреждения и/или царапин на смартфоне. Например, контактная поверхность может быть изготовлена из резины, пластика, полимера и/или т.п. Контактная поверхность 119 может выступать в качестве светового блока, предотвращающего утечку света из устройства зажима отоскопа, может предотвращать попадание света в оптику устройства зажима отоскопа и/или может действовать в качестве светового блока для предотвращения попадания света в камеру интеллектуального устройства.

[0127] Узел 122 зажима может содержать заглушку 304. Заглушка 304 может представлять собой U-образный элемент с парой ножек, таких как ножка 332 заглушки и ножка 334 заглушки, отходящих от концов изогнутой центральной части. Заглушка 304 может быть расположена на проксимальном конце элемента 118 зацепления зажима. Заглушка 304 может иметь переднюю поверхность 320 и заднюю поверхность 322. Когда устройство 100 зажима отоскопа прикреплено к интеллектуальному устройству, передняя поверхность 320 может быть обращена к узлу 120 отоскопа, а задняя поверхность 322 может быть обращена к поверхности интеллектуального устройства.

[0128] Ножка 332 заглушки может контактировать с U-образной частью заглушки 304. Дистальный конец ножки 332 заглушки может быть скошен на скошенной части 346. Заглушка 332 может содержать конец 324 основания, который может быть расположен на проксимальном конце ножки 332 заглушки. Конец 324 основания может контактировать с U-образной частью заглушки 304. Конец 324 основания может иметь меньшую комплементарную форму к поперечному сечению U-образной части заглушки 304 таким образом, что на одной или более поверхностях может быть сформирован заплечик, который может контактировать с проксимальным концом конца 324 основания. Заплечик может быть ортогональным к концу 324 основания.

[0129] Ножка 332 заглушки может содержать шип 328. Шип 328 может быть приподнят от поверхности ножки 332 заглушки. Шип 328 может контактировать с концом 324 основания и может проходить к дистальному концу заглушки 304. Шип 328 может иметь скошенный дистальный конец. Шип 328 может иметь длину, которая может заканчиваться на дистальном конце заглушки 304 и может иметь ширину, которая может быть меньше ширины заглушки 304. Шип 328 может быть упругим и может обеспечивать смещение к задней поверхности 322, чтобы основа 336 заглушки могла входить в зацепление с углублением 344 ножки элемента зацепления.

[0130] Ножка 332 заглушки может содержать основу 336 заглушки. Основа 336 заглушки может представлять собой выступающую основу, расположенную рядом с дистальным концом ножки 332 заглушки. Основа 336 заглушки может представлять собой выступающую наружу лапку и может быть упругой. Основа 336 заглушки может соединяться с проемом, углублением или вырезом вблизи дистального конца ножки элемента 118 зацепления зажима. Например, основа 336 заглушки может соединяться с углублением 344 ножки элемента зацепления. Углубление 344 ножки элемента зацепления может быть вырезом в стенке или поверхности углубления 344 ножки элемента зацепления, которое может быть ортогонально поверхности ножки 332 заглушки, из которой может выступать основа 336 заглушки.

[0131] Ножка 334 заглушки может контактировать с U-образной частью заглушки 304. Дистальный конец ножки 334 заглушки может быть скошен на скошенной части 348. Заглушка 334 может содержать конец 326 основания, который может быть расположен на проксимальном конце ножки 334 заглушки. Конец 326 основания может контактировать с U-образной частью заглушки 304. Конец 326 основания может иметь меньшую комплементарную форму к поперечному сечению U-образной части заглушки 304 таким образом, что на одной или более поверхностях может быть сформирован заплечик, который может соединяться с проксимальным концом конца 326 основания. Заплечик может быть ортогональным к концу 326 основания. Ножка 334 заглушки может содержать шип 330.

[0132] Шип 330 может быть приподнят от поверхности ножки 334 заглушки. Шип 330 может контактировать с концом 326 основания и может проходить к дистальному концу заглушки 304. Шип 330 может иметь скошенный дистальный конец. Шип 330 может иметь длину, которая может заканчиваться на дистальном конце заглушки 304 и может иметь ширину, которая может быть меньше ширины заглушки 304. Шип 330 может быть упругим и может обеспечивать смещение к задней поверхности 322, чтобы основа 338 заглушки могла входить в зацепление с углублением 344 ножки элемента зацепления.

[0133] Ножка 334 заглушки может содержать основу 338 заглушки. Основа 338 заглушки может представлять собой выступающую основу, расположенную рядом с дистальным концом ножки 334 заглушки. Основа 338 заглушки может представлять собой выступающую наружу лапку и может быть упругой. Основа 338 заглушки может соединяться с проемом, углублением или вырезом вблизи дистального конца ножки элемента 118 зацепления зажима. Например, основа 338 заглушки может соединяться с углублением 342 ножки элемента зацепления. Углубление 342 ножки элемента зацепления может быть вырезом в стенке или поверхности элемента 118 зацепления зажима, которое может быть ортогональным поверхности ножки 334 заглушки, из которой может выступать основа 338 заглушки.

[0134] При соединении с элементом 118 зацепления зажима заглушка 304 может предотвращать перемещение узла 120 отоскопа за пределы положения и/или выход из зацепления с узлом 122 зажима. Например, заглушка 304 может предотвращать случайное перемещение пользователем узла 120 отоскопа за пределы точки, вызывающей повреждение узла 120 отоскопа.

[0135] Чтобы собрать устройство 100 зажима отоскопа, узел 120 отоскопа может быть введен в узел 122 зажима, а заглушка 304 может быть соединена с элементом 118 зацепления зажима для удержания узла 120 отоскопа внутри узла 122 зажима. Узел 120 отоскопа может быть соединен с возможностью скольжения с узлом 122 зажима. Например, выступающий соединительный элемент 310 может скользить в канал 306, выступающий соединительный элемент может скользить в канал 307, кромка 360 элемента зацепления зажима может скользить в направляющую 315 и кромка 358 элемента зажима может скользить в направляющую 314.

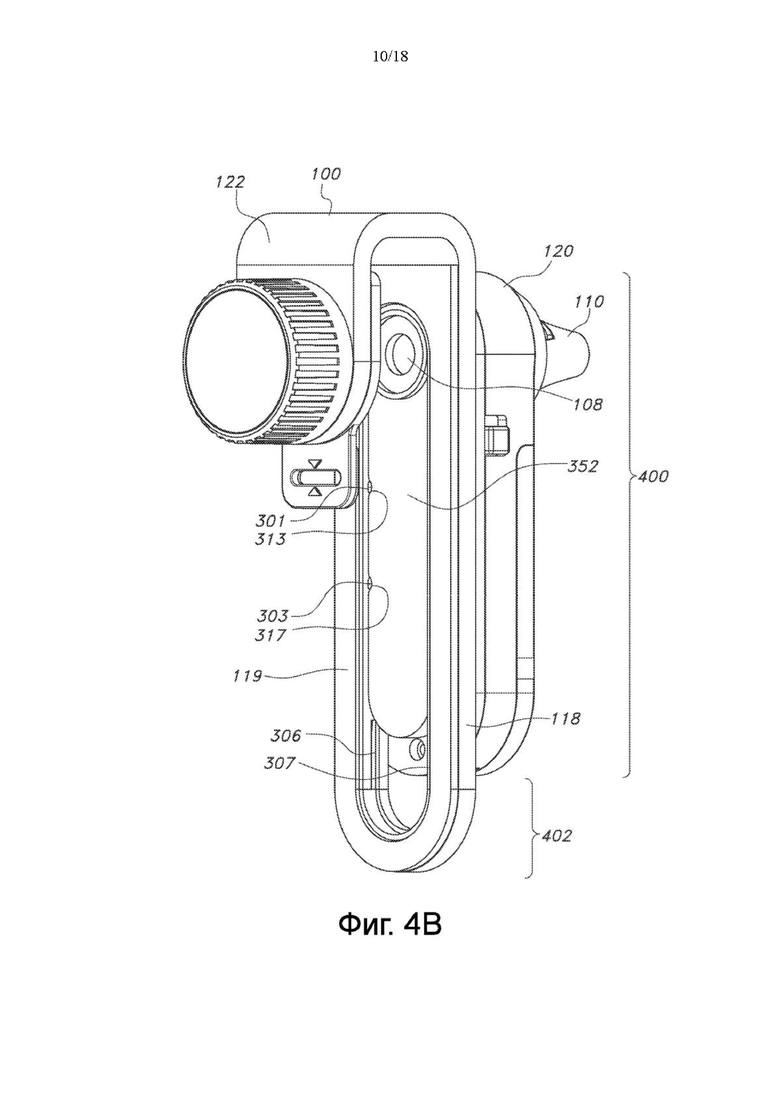

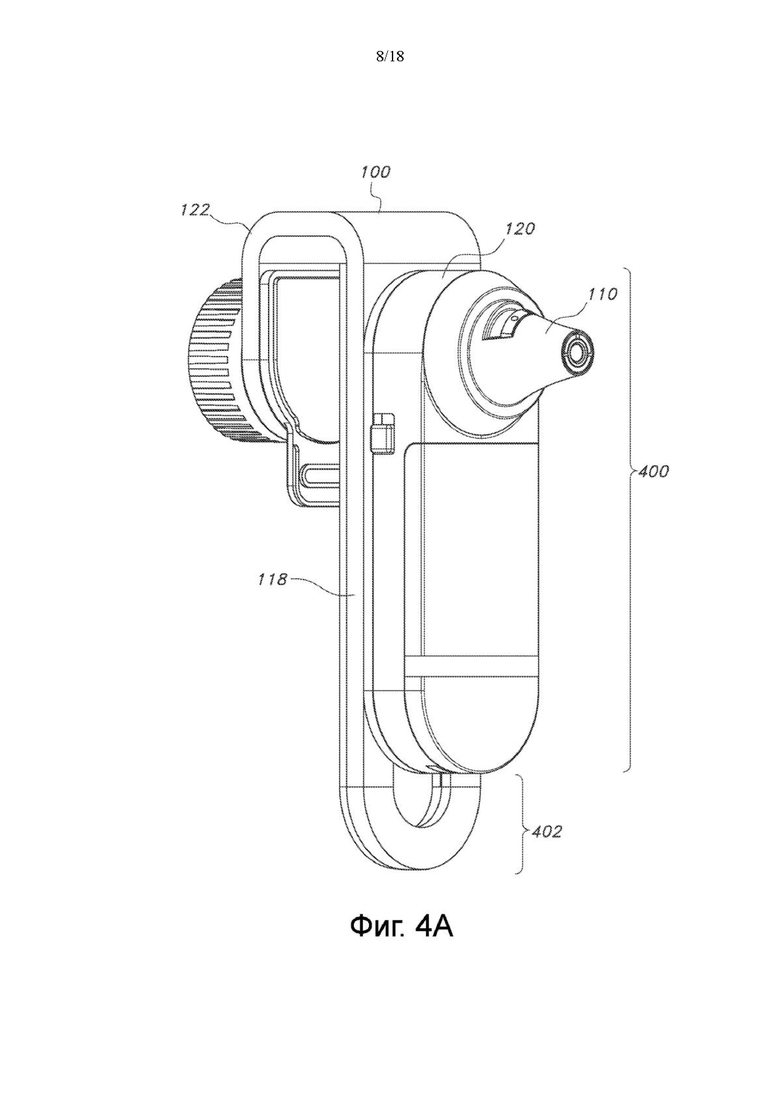

[0136] На фиг. 4А С представлены виды в перспективе примера устройства зажима отоскопа, в котором узел отоскопа находится в первом положении, которое может быть верхним положением, внутри узла зажима.

[0137] Различные интеллектуальные устройства могут содержать камеру в различных положениях и/или местах. Например, первое интеллектуальное устройство может иметь камеру на расстоянии в длину от дистального конца первого интеллектуального устройства. Второе интеллектуальное устройство может иметь камеру на расстоянии в длину от дистального конца второго интеллектуального устройства, которое может быть вдвое больше расстояния в длину для первого интеллектуального устройства.

[0138] Для учета различий по длине устройство 100 зажима отоскопа может быть регулируемым. Например, устройство 100 зажима отоскопа может позволить разместить узел 120 отоскопа в одном или более местоположениях и/или положениях внутри узла 122 зажима. Как показано на фиг. 4А-C, устройство 100 зажима отоскопа может содержать узел 122 зажима и узел 120 отоскопа. Узел 120 отоскопа может быть выполнен с возможностью скольжения внутри узла 122 зажима. Узел 120 отоскопа может быть выполнен с возможностью скольжения внутри узла 122 зажима для способствования выравниванию смотровой части 108 узла отоскопа с интеллектуальным устройством.

[0139] Узел 120 отоскопа может находиться в первом положении, которое может быть верхним положением 400, внутри узла 122 зажима. Верхнее положение 400 может быть верхним положением внутри узла 122 зажима. Например, верхнее положение 400 может представлять собой положение, в котором узел 120 отоскопа может находиться рядом с проксимальным концом элемента 118 зацепления зажима. Пользователь может поместить узел 120 отоскопа в верхнее положение 400 посредством скользящего перемещения узла 120 отоскопа к проксимальному концу элемента 118 зацепления зажима. Когда узел 120 отоскопа находится в верхнем положении 400, элемент 352 зацепления отоскопа может создавать зазор в нижней части, такой как зазор 402 элемента зацепления зажима.

[0140] Когда узел 120 отоскопа может находиться в первом положении, смотровая часть 108 и/или наружный корпус 110 наконечника могут быть выровнены с камерой интеллектуального устройства. Узел 120 отоскопа может перемещаться или скользить в верхнее положение 400, когда элемент 352 зацепления отоскопа скользит к проксимальному концу элемента 118 зацепления зажима, например, с помощью канала 306 и канала 307. Узел 120 отоскопа может сохранять верхнее положение 400 путем скользящего соединения с элементом 118 зацепления зажима. Узел 120 отоскопа может быть соединен с возможностью скольжения с элементом 118 зацепления зажима в верхнем положении 400 посредством зацепления фиксирующего элемента 300 с приемным элементом 312, зацепления фиксирующего элемента 302 с приемным элементом 318, зацепления фиксирующего элемента 301 с приемным элементом 313 и/или зацепления фиксирующего элемента 303 с приемным элементом 317.

[0141] В верхнем положении 400 узел 120 отоскопа может не использовать один или более фиксирующих элементов. Элемент 352 зацепления отоскопа может не использовать один или более фиксирующих элементов, обеспеченных каналом 306 и/или каналом 307. Например, приемный элемент 305 и/или приемный элемент 309 могут не зацепляться с фиксирующим элементом.

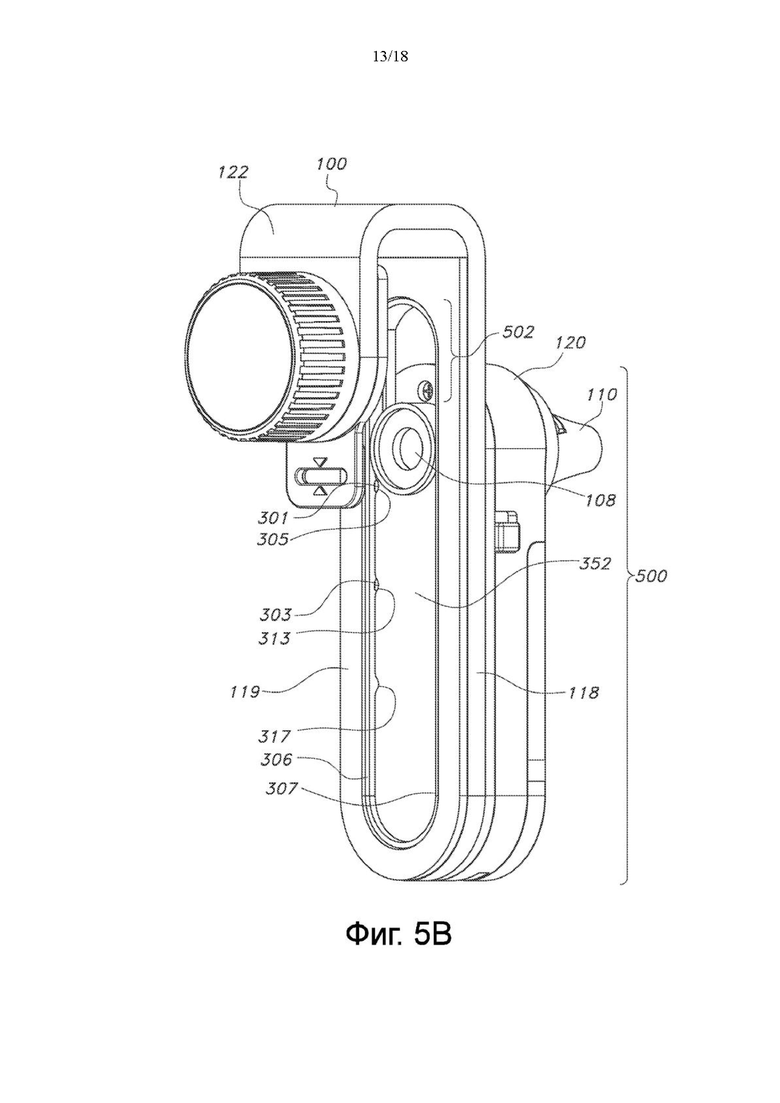

[0142] На фиг. 5А-С представлены виды в перспективе примера устройства зажима отоскопа, в котором узел отоскопа находится во втором положении, которое может быть нижним положением, внутри узла зажима. Для учета различий по длине устройство 100 зажима отоскопа может быть регулируемым. Например, устройство 100 зажима отоскопа может позволить разместить узел 120 отоскопа в одном или более местоположениях и/или положениях внутри узла 122 зажима. Как показано на фиг. 5А-С, устройство 100 зажима отоскопа может содержать узел 122 зажима и узел 120 отоскопа. Узел 120 отоскопа может быть выполнен с возможностью скольжения внутри узла 122 зажима. Узел 120 отоскопа может быть выполнен с возможностью скольжения внутри узла 122 зажима для способствования выравниванию смотровой части 108 узла отоскопа с интеллектуальным устройством.

[0143] Узел 120 отоскопа может находиться во втором положении, которое может быть нижним положением 500, внутри узла 122 зажима. Нижнее положение 500 может быть нижним положением внутри узла 122 зажима. Например, нижнее положение 500 может представлять собой положение, в котором узел 120 отоскопа может находиться рядом с проксимальным концом элемента 118 зацепления зажима. Пользователь может поместить узел 120 отоскопа в нижнее положение 500 посредством скользящего перемещения узла 120 отоскопа к проксимальному концу элемента 118 зацепления зажима. Когда узел 120 отоскопа находится в нижнем положении 500, элемент 352 зацепления отоскопа может создавать зазор в верхней части, такой как зазор 502 элемента зацепления зажима.

[0144] Когда узел 120 отоскопа может находиться во втором положении, смотровая часть 108 и/или наружный корпус 110 наконечника могут быть выровнены с камерой интеллектуального устройства. Узел 120 отоскопа может перемещаться или скользить в нижнее положение 500, когда элемент 352 зацепления отоскопа скользит к дистальному концу элемента 118 зацепления зажима, например, с помощью канала 306 и канала 307.

[0145] Узел 120 отоскопа может сохранять нижнее положение 500 путем скользящего соединения с элементом 118 зацепления зажима. Узел 120 отоскопа может быть соединен с возможностью скольжения с элементом 118 зацепления зажима в положении 500 посредством зацепления фиксирующего элемента 302 с приемным элементом 312, зацепления фиксирующего элемента 300 с приемным элементом 309, зацепления фиксирующего элемента 303 с приемным элементом 313 и зацепления фиксирующего элемента 301 с приемным элементом 305.

[0146] В нижнем положении 500 узел 120 отоскопа может не использовать один или более доступных фиксирующих элементов. Элемент 352 зацепления отоскопа может не использовать один или более фиксирующих элементов, обеспеченных каналом 306 и/или каналом 307. Например, приемный элемент 317 и/или приемный элемент 318 могут не зацепляться с фиксирующим элементом.

[0147] На фиг. 6 представлен схематический вид узла зажима, который может содержать один или более компонентов. Как показано на фиг. 6, узел 122 зажима может содержать элемент 118 зацепления зажима, соединительный элемент 620 и узел 622 резьбового захвата.

[0148] Элемент 118 зацепления зажима может содержать один или более каналов, которые могут обеспечивать зацепление и/или прикрепление с элементом зацепления отоскопа. Например, элемент 118 зацепления зажима может содержать канал 307. Канал 307 может содержать фиксирующий элемент 301 и фиксирующий элемент 303. Фиксирующий элемент 301 и фиксирующий элемент 303 могут представлять собой упругую лапку или выступ, который может упруго контактировать с углублением, которое может принадлежать к элементу зацепления отоскопа. Элемент 118 зацепления зажима может содержать углубление 342 ножки элемента зацепления и углубление 344 ножки элемента зацепления.

[0149] Элемент 118 зацепления зажима может содержать заглушку 304. Заглушка 304 может содержать переднюю поверхность и заднюю поверхность, такую как задняя поверхность 322. Заглушка 304 может содержать ножку 332 заглушки и ножку 334 заглушки. Ножка 332 заглушки может содержать скошенный участок 346, который может находиться на дистальном конце ножки 332 заглушки, основу 336 заглушки и конец 324 основания, который может находиться на проксимальном конце ножки 332 заглушки. Ножка 334 заглушки может содержать скошенный участок 348, который может находиться на дистальном конце ножки 334 заглушки, основу 338 заглушки и конец 326 основания, который может находиться на проксимальном конце ножки 334 заглушки. Заглушка 304 может быть соединена с элементом 118 зацепления зажима посредством основы 336 заглушки, находящейся в зацеплении с углублением 344 ножки элемента зацепления, и основы 338 заглушки, находящейся в зацеплении с углублением 342 ножки элемента зацепления.

[0150] Элемент 118 зацепления зажима может содержать внутреннюю поверхность 630. Внутренняя поверхность 630 может находиться в контакте с контактной поверхностью 119. Контактная поверхность 119 может иметь отверстие, которое может быть удлинено для соответствия отверстию, образованному внутри элемента 118 зацепления зажима. Контактная поверхность 119 может быть изготовлена из материала, который может предотвращать скольжение, например, когда узел 122 зажима может быть прикреплен к интеллектуальному устройству. Контактная поверхность 119 может быть изготовлена из материала, который может предотвращать и/или предупреждать повреждение поверхности интеллектуального устройства. Например, материал контактной поверхности 119 может находиться в контакте с поверхностью смартфона и может предотвращать царапины, сколы или другое повреждение поверхности смартфона.

[0151] Соединительный элемент 620 может быть соединен с элементом 118 зацепления зажима и может быть соединен с узлом 622 резьбового захвата. Соединительный элемент 620 может быть соединен с элементом 118 зацепления зажима таким образом, что соединительный элемент 620 может быть ортогональным к элементу 118 зацепления зажима. Поверхности, на которых соединительный элемент 620 может контактировать с элементом 118 зацепления зажима, могут быть закругленными или могут иметь галтель.

[0152] Соединительный элемент 620 может быть соединен с узлом 622 резьбового захвата таким образом, что соединительный элемент 620 может быть ортогональным к узлу 622 резьбового захвата. Поверхность, на которой соединительный элемент 620 может контактировать с узлом 622 резьбового захвата, может быть закруглена или может иметь галтель.

[0153] Узел 622 резьбового захвата может содержать поршень 624, наружное кольцо 604, внутреннее кольцо 606, шпонку 614, отверстие 632 и ручку 114. Ручка 114 может иметь цилиндрическую форму и может иметь текстурированное наружное кольцо, которое может представлять собой шлицы, накатку и/или т.п. Ручка 114 может иметь нижнюю сторону, обращенную к узлу 622 резьбового захвата. Нижняя сторона ручки 114 может иметь проем, которое может иметь наружное кольцо, фиксирующее кольцо и резьбовой выступ в своем центре. Наружное кольцо нижней стороны ручки может иметь окружность, которая может быть больше наружного кольца 604. Фиксирующее кольцо может быть сформировано на конце ручки, который обращен к наружному кольцу 604. Фиксирующее кольцо может представлять собой меньшую окружность, чем наружное кольцо 604. Фиксирующее кольцо может представлять собой большую окружность, чем фиксирующая канавка 634. Фиксирующее кольцо может быть упругим таким образом, что оно может упруго контактировать с фиксирующей канавкой 634 таким образом, что ручка 114 может быть прикреплена с возможностью перемещения к узлу 622 резьбового захвата.

[0154] Ручка 114 может иметь верхнюю сторону, которая может иметь одно или более отверстий неправильной формы, таких как отверстие 608. Верхняя сторона ручки 114 может содержать круглую поверхность 610, которая может быть раззенкована таким образом, что может быть сформирована кромка, такая как круглая кромка 612. Колпачок 600 ручки может находиться в контакте с круглой поверхностью 610. Например, колпачок 600 ручки может быть впрессован в круглую поверхность 610 таким образом, что колпачок 600 ручки находится рядом с круглой кромкой 612.

[0155] Узел 622 резьбового захвата может содержать отверстие 632. Отверстие 632 может обеспечивать резьбовой выступ из ручки 114 для контакта с поршнем 624. Отверстие 632 может быть окружено внутренним кольцом 606. Например, внутреннее кольцо 606 может контактировать с окружностью отверстия 632.

[0156] Внутреннее кольцо 606 может контактировать с поверхностью узла 622 резьбового захвата, который может быть параллелен элементу 118 зацепления зажима. Внутреннее кольцо 606 может быть полым цилиндром с внутренней поверхностью и наружной поверхностью, и отверстием, комплементарным отверстию 632. Внутреннее кольцо 606 может выступать в длину перпендикулярно поверхности узла 622 резьбового захвата. Внутреннее кольцо 606 может содержать одну или более шпонок, которые могут быть расположены на внутренней поверхности внутреннего кольца 606. Например, внутреннее кольцо 606 может содержать шпонку 614, которая может иметь комплементарную форму к шпоночному пазу 616 на валу 628 поршня 624.

[0157] Наружное кольцо 604 может иметь большую окружность, чем внутреннее кольцо 606. Наружное кольцо 604 может находиться в контакте с поверхностью узла 622 резьбового захвата. Наружное кольцо может выступать в длину перпендикулярно поверхности узла 622 резьбового захвата. Дистальный конец наружного кольца 604 может быть снабжен фаской. Наружное кольцо 604 может иметь один или более вырезов или пропилов, таких как пропил 602. Пропил 602 может начинаться на дистальном конце наружного кольца 604 и может заканчиваться на расстоянии до проксимального конца наружного кольца 604. Проксимальный конец наружного кольца 604 может находиться в контакте с фиксирующей канавкой 634.

[0158] Фиксирующая канавка 634 может иметь окружность, которая может быть меньше наружного кольца 604. Фиксирующая канавка 634 может быть больше окружности внутреннего кольца 606. Фиксирующая канавка 634 может находиться в контакте с наружным кольцом 604 и поверхностью узла 622 резьбового захвата, который может быть параллелен элементу 118 зацепления зажима. Фиксирующая канавка 634 может выступать в длину перпендикулярно поверхности узла 622 резьбового захвата.

[0159] Узел 622 резьбового захвата может содержать поршень 624. Поршень 624 может содержать прямоугольную верхнюю часть с закругленным или снабженным галтелью краем и может содержать U-образную нижнюю часть. U-образная форма U-образной нижней части может находиться в контакте с язычком 106 для выравнивания. Поршень может содержать переднюю поверхность и параллельную заднюю поверхность. Задняя поверхность может находиться в контакте с контактной поверхностью 626. Когда поршень помещают в узел 622 резьбового захвата, передняя поверхность и задняя поверхность поршня могут быть параллельны поверхности узла 622 резьбового захвата и элемента 118 зацепления зажима. Передняя поверхность может быть соединена с валом 628.

[0160] Вал 628 может выступать перпендикулярно от передней поверхности поршня 624. Дистальный конец вала 628 может иметь резьбовое отверстие, такое как резьбовое отверстие 618. Вал 628 может иметь один или более шпоночных пазов, таких как шпоночный паз 616. Шпоночный паз 616 может иметь форму, комплементарную шпонке 614. Шпоночный паз 616 может представлять собой канал, который проходит от дистального конца вала 628 до проксимального конца вала 628 и может заканчиваться на передней поверхности поршня 624.

[0161] При сборке узел 622 резьбового захвата может зацеплять поршень 624 таким образом, что контактная поверхность 626 и контактная поверхность 119 могут стать площадками захвата. Узел 622 резьбового захвата может привести к перемещению поршня 624 в направлении элемента 118 зацепления зажима таким образом, что контактная поверхность 626 может контактировать с одной поверхностью интеллектуального устройства, а контактная поверхность 119 может контактировать с другой поверхностью интеллектуального устройства.

[0162] Контактная поверхность 626 и/или контактная поверхность 119 изготовлены из материала, который предотвращает повреждение, такое как царапины, на поверхности интеллектуального устройства. Контактная поверхность 626 и/или контактная поверхность 119 могут быть изготовлены из резины, ткани, пластика и/или любого другого материала, который может предотвращать повреждение смартфона. Контактная поверхность 626 и/или контактная поверхность 119 могут быть изготовлены из материала, предотвращающего скольжение захвата от поверхности смартфона. Например, контактная поверхность 626 и/или контактная поверхность 119 могут быть изготовлены из резины, которая может обеспечивать трение для предотвращения скольжения захвата и/или перемещения из положения на поверхности интеллектуального устройства.

[0163] Узел 622 резьбового захвата может быть собран. Заглушка 304 может находиться в контакте с элементом 118 зацепления зажима. Контактная поверхность 119 может быть размещена на внутренней поверхности 630 элемента 118 зацепления зажима. Внутренняя поверхность 630 может быть обращена к поверхности интеллектуального устройства, содержащего камеру. Внутренняя поверхность 630 может быть параллельна внутренней поверхности узла резьбового захвата.

[0164] Контактная поверхность 626 может находиться в контакте с поршнем 624. Вал 628 поршня 624 может быть размещен внутри отверстия, образованного внутренним кольцом 606 таким образом, что шпоночный паз 616 может контактировать с шпонкой 614. Например, вал 628 поршня 624 может быть размещен внутри отверстия 632. Когда вал 628 размещен через отверстие 632, поршень 624 может быть расположен таким образом, что контактная поверхность 626 может быть параллельна контактной поверхности 119, а язычок 106 для выравнивания может проходить за пределы края узла 622 резьбового захвата.

[0165] Колпачок 600 ручки может быть размещен в контакте с круглой поверхностью 610, которая может быть связана с ручкой 114. Например, колпачок 600 ручки может быть впрессован в круглую поверхность 610 таким образом, что колпачок 600 ручки может находиться в контакте (например, заподлицо) с круглой кромкой 612. Ручка 114 может находиться в контакте с наружным кольцом 604. Например, ручка 114 может быть прижата к наружному кольцу 604 и может контактировать с внутренней частью ручки 114 таким образом, что ручка 114 может быть подвижно соединена с наружным кольцом 604. Например, при соединении с возможностью перемещения к наружному кольцу 604 ручка 114 может быть повернута пользователем.

[0166] Ручка 114 может содержать резьбовой выступ, который может быть соединен с валом 628 поршня 624. Резьбовой выступ на ручке 114 может быть вставлен и/или завинчен в резьбовое отверстие 618 внутри вала 628. Резьбовой выступ может позволить ручке 114 закрепить поршень 624 в положении, которое может быть параллельным элементу 118 зацепления зажима.

[0167] Узел 114 может быть повернут и может привести к тому, что захват образован узлом 622 резьбового захвата для зажима интеллектуального устройства. Например, поворот ручки 114 может привести к закручиванию резьбового выступа ручки 114 в резьбовое отверстие 618 или выкручиванию из него. Вращательное усилие при закручивании или выкручивании из резьбового отверстия 618 может быть перенаправлено одной или более шпонками на один или более шпоночных пазов таким образом, что может быть предотвращено вращение поршня 624 и он может быть вынужден линейно перемещаться в направлении к элементу 118 зацепления зажима или от него. Например, вращательное усилие, создаваемое при закручивании или выкручивании из резьбового отверстия 618, может быть перенесено как линейное усилие к поршню 624 через резьбовое отверстие 618, шпонку 614 и/или шпоночный паз 616. Вращение ручки 114 может перемещать поршень 624 к элементу 118 зацепления зажима таким образом, что контактная поверхность 626 может перемещаться к параллельной поверхности элемента 118 зацепления зажима, такой как контактная поверхность 119. Вращение ручки 114 может привести к тому, что контактная поверхность 626 и/или контактная поверхность 119 контактируют с поверхностью смартфона. Например, вращение ручки 114 может привести к тому, что контактная поверхность 119 соприкасается с задней стороной интеллектуального устройства, которая может содержать камеру, и вращение ручки 114 может привести к тому, что контактная поверхность 626 соприкасается с передней стороной интеллектуального устройства, которая может содержать дисплей. Ручка 114 может содержать резьбу, такую как левая резьба.

[0168] При повороте ручка 114 может входить в зацепление с узлом 622 резьбового захвата таким образом, что поршень 624, который может содержать язычок 106 для выравнивания, может быть перемещен к поверхности, которая может быть параллельна язычку 106 для выравнивания, например контактная поверхность 119, которая может находиться в контакте с поверхностью элемента 118 зацепления зажима. Например, пользователь может повернуть ручку 114 в направлении по часовой стрелке таким образом, чтобы язычок 106 для выравнивания мог перемещаться к параллельной поверхности узла 122 зажима. Ручка 114 может вызывать перемещение язычка 106 для выравнивания к элементу 118 зацепления зажима таким образом, что язычок 106 для выравнивания и элемент 118 зацепления зажима могут зажиматься на интеллектуальном устройстве. Пользователь может повернуть ручку 114 в направлении против часовой стрелки таким образом, чтобы язычок 106 для выравнивания мог перемещаться от параллельной поверхности узла 112 зажима.

[0169] На фиг. 7 представлен вид в перспективе узла зажима, который может содержать узел резьбового захвата. Как показано на фиг. 7, узел 122 зажима может быть собран и может содержать ряд компонентов. Узел 122 зажима может содержать ручку 114. Ручка 114 может быть соединена с поршнем 624 через отверстие посредством узла 622 резьбового захвата, такого как отверстие 632 (показанное на фиг. 6). Поршень 624 может находиться в контакте с контактной поверхностью 626. Поршень 624 может содержать язычок 106 для выравнивания. Узел 622 резьбового захвата может находиться в контакте с соединительным элементом 620. Соединительный элемент 620 может находиться в контакте с элементом 118 зацепления зажима. Элемент 118 зацепления зажима может содержать удлиненное отверстие и может иметь одну или более внутренних боковых стенок вдоль удлиненного отверстия. Одна или более внутренних боковых стенок элемента 118 зацепления зажима могут содержать канал. Например, элемент 118 зацепления зажима может содержать канал 306 и канал 307. Канал 307 может содержать фиксирующий элемент 301 и фиксирующий элемент 303. Канал 306 может содержать фиксирующий элемент 300 и фиксирующий элемент 302. Элемент 118 зацепления зажима может содержать заглушку 304.

[0170] На фиг. 8 представлен вид в поперечном сечении узла зажима, который может содержать узел резьбового захвата. Узел 122 зажима может содержать элемент 118 зацепления зажима. Элемент 118 зацепления зажима может содержать канал 307, который может проходить по длине элемента 118 зацепления зажима. Канал 307 может содержать фиксирующий элемент 301 и фиксирующий элемент 303. Фиксирующий элемент 301 и/или фиксирующий элемент 303 могут зацеплять приемный элемент, который может принадлежать к элементу зацепления отоскопа.

[0171] Элемент 118 зацепления зажима может содержать углубление 344 ножки элемента зацепления. Углубление 344 ножки элемента зацепления может быть зацеплено с ножкой 366 заглушки. Основа 366 заглушки может быть упругой и может быть упруго соединена с углублением 344 ножки элемента зацепления таким образом, что заглушка 304 может быть съемно прикреплена к элементу 118 зацепления зажима.

[0172] Элемент 118 зацепления зажима может быть соединен с контактной поверхностью 119. Контактная поверхность 119 может иметь переменную толщину. Например, контактная поверхность 119 может иметь одну толщину в своем центре и может иметь другую толщину на ее концах. Например, контактная поверхность 119 может иметь разную толщину на конце контактной поверхности 800 и/или конце контактной поверхности 802, чем в другом месте внутри контактной поверхности 119.

[0173] Узел 622 резьбового захвата может содержать отверстие 632. Отверстие 632 расположено на поверхности узла 622 резьбового захвата, которая может быть параллельной элементу 118 зацепления зажима. Вал 628 поршня 624 может проходить через отверстие 632. Вал 628 может быть соединен с поршнем 624. Вал 628 может выступать перпендикулярно от поверхности поршня 624. Вал 628 может свободно перемещаться через отверстие 632. Вал 628 может иметь внешнюю и внутреннюю часть. Внутренняя часть вала 628 может содержать резьбовое отверстие 618. Например, дистальный конец вала 628 может иметь резьбовое отверстие.

[0174] Резьбовое отверстие 618 может зацепляться с помощью ручки 114 посредством резьбового выступа 806. Например, резьбовой выступ 806 может контактировать с резьбовым отверстием 618 путем закручивания в резьбовое отверстие 618. Резьбовой выступ 806 может иметь полое внутреннее пространство. Например, резьбовой выступ 806 может иметь наружную стенку с резьбой и может иметь внутреннюю стенку, которая может образовывать цилиндрическое отверстие, которое проходит к поршню 624, например отверстие 810. Резьбовой выступ 806 может иметь левую резьбу. Резьбовой выступ 806 может выступать из круглой поверхности 610. Например, резьбовой выступ 806 может выступать перпендикулярно из круглой поверхности 610. Резьбовой выступ 806 может быть соединен с круглой поверхностью 610.

[0175] Круглая поверхность 610 может быть раззенкована таким образом, что может быть сформирована круглая кромка. Колпачок 600 ручки может находиться в контакте с круглой поверхностью 610. Например, колпачок 600 ручки может быть впрессован в круглую поверхность 610 таким образом, что колпачок 600 ручки находится рядом с круглой кромкой.

[0176] Отверстие 632 может быть окружено внутренним кольцом 606. Например, внутреннее кольцо 606 может контактировать с окружностью отверстия 632.

[0177] Внутреннее кольцо 606 может контактировать с поверхностью узла 622 резьбового захвата, который может быть параллелен элементу 118 зацепления зажима. Внутреннее кольцо 606 может быть полым цилиндром с внутренней поверхностью и наружной поверхностью, и отверстием, комплементарным отверстию 632. Внутреннее кольцо 606 может выступать в длину перпендикулярно поверхности узла 622 резьбового захвата. Внутреннее кольцо 606 может содержать одну или более шпонок, которые могут быть расположены на внутренней поверхности внутреннего кольца 606.

[0178] Наружное кольцо 604 может иметь большую окружность, чем внутреннее кольцо 606. Наружное кольцо 604 может находиться в контакте с поверхностью узла 622 резьбового захвата. Наружное кольцо может выступать в длину перпендикулярно поверхности узла 622 резьбового захвата. Дистальный конец наружного кольца 604 может быть снабжен фаской. Наружное кольцо 604 может иметь один или более вырезов или пропилов. Проксимальный конец наружного кольца 604 может находиться в контакте с фиксирующей канавкой 634.

[0179] Фиксирующая канавка 634 может иметь окружность, которая может быть меньше наружного кольца 604. Фиксирующая канавка 643 может быть больше окружности внутреннего кольца 606. Фиксирующая канавка 634 может находиться в контакте с наружным кольцом 604 и поверхностью узла 622 резьбового захвата, который может быть параллелен элементу 118 зацепления зажима. Фиксирующая канавка 634 может выступать в длину перпендикулярно поверхности узла 622 резьбового захвата.

[0180] Ручка 114 может содержать круглую поверхность 610, резьбовой выступ 806, проем 810, колпачок 600 ручки и фиксирующее кольцо 804. Ручка 114 может иметь цилиндрическую форму и может иметь текстурированную наружную поверхность, такую как наружная поверхность 807 ручки, которая может представлять собой шлицы, накатку и/или т.п. Ручка 114 содержит наружную поверхность 807 ручки, фиксирующее кольцо 804 и резьбовой выступ 806. Фиксирующее кольцо 804 может иметь окружность, которая может быть больше наружного кольца 604. Фиксирующее кольцо 804 может быть сформировано на конце ручки, ближайшей к наружному кольцу 604. Фиксирующее кольцо может представлять собой меньшую окружность, чем наружное кольцо 604. Фиксирующее кольцо может представлять собой большую окружность, чем фиксирующая канавка 634. Фиксирующее кольцо может быть упругим таким образом, что он может упруго контактировать с фиксирующей канавкой 634 таким образом, что ручка 114 может быть съемно прикреплена к узлу 622 резьбового захвата.

[0181] Поршень 624 может содержать язычок 106 для выравнивания. Язычок 106 для выравнивания может содержать элемент 210 язычка вертикального выравнивания и элемент 212 язычка горизонтального выравнивания. Элемент 210 язычка вертикального выравнивания может представлять собой отверстие, такое как овальное отверстие. Элемент 212 язычка горизонтального выравнивания может представлять собой выступ, такой как треугольный выступ или выступ в форме стрелки. Элемент 212 язычка горизонтального выравнивания может выступать перпендикулярно от поверхности поршня 624.

[0182] Узел 114 может быть повернут и может привести к тому, что захват образован узлом 622 резьбового захвата для зажима интеллектуального устройства. Например, поворот ручки 114 может привести к закручиванию резьбового выступа 806 в резьбовое отверстие 618 или выкручиванию из него. Вращательное усилие при закручивании или выкручивании из резьбового отверстия 618 может быть перенаправлено одной или более шпонками на один или более шпоночных пазов таким образом, что может быть предотвращено вращение поршня 624 и он может быть вынужден линейно перемещаться в направлении к элементу 118 зацепления зажима или от него. Например, вращательное усилие, создаваемое при закручивании или выкручивании из резьбового отверстия 618, может быть перенесено как линейное усилие к поршню 624 через резьбовое отверстие 618, шпонку и/или шпоночный паз. Вращение ручки 114 может перемещать поршень 624 к элементу 118 зацепления зажима таким образом, что контактная поверхность 626 может перемещаться к контактной поверхности 119. Вращение ручки 114 может привести к тому, что контактная поверхность 626 и/или контактная поверхность 119 контактируют с поверхностью смартфона. Например, вращение ручки 114 может привести к тому, что контактная поверхность 119 соприкасается с задней стороной интеллектуального устройства, которая может содержать камеру, и вращение ручки 114 может привести к тому, что контактная поверхность 626 соприкасается с передней стороной интеллектуального устройства, которая может содержать дисплей.

[0183] На фиг. 9А В представлены схематические виды узла отоскопа, который содержит один или более компонентов. Узел 120 отоскопа может содержать крышку 902 батарейного отсека, основной корпус 350, внутренний корпус 942 отоскопа и заднюю пластину 316 отоскопа.

[0184] Крышка 902 батарейного отсека может содержать удерживающий выступ 915, удерживающий выступ 917, удерживающий выступ 923 и удерживающий выступ 925. Удерживающий выступ 915 и/или удерживающий выступ 917 могут соединяться с крышкой батарейного отсека и могут соединяться с внутренней боковой стенкой, перпендикулярной нижней стороне крышки батарейного отсека. Удерживающий выступ 915 и/или удерживающий выступ 917 могут выступать из внутренней боковой стенки крышки 902 батарейного отсека. Удерживающий выступ 915 и/или удерживающий выступ 917 могут иметь L-образную форму, причем по меньшей мере ножка параллельна внутренней боковой стенке крышки 902 батарейного отсека. Удерживающий выступ 923 и/или удерживающий выступ 925 могут выступать из внутренней боковой стенки крышки 902 батарейного отсека на оси, параллельной нижней стороне крышки 902 батарейного отсека.

[0185] Удерживающий выступ 915, удерживающий выступ 917, удерживающий выступ 923 и удерживающий выступ 925 могут обеспечивать контакт крышки 902 батарейного отсека с основным корпусом 350. Например, удерживающий выступ 917 может зацепляться с углублением 913, удерживающий выступ 915 может зацепляться с углублением 911, удерживающий выступ 925 может зацепляться с углублением 919 и/или удерживающий выступ 923 может зацепляться с углублением 921.

[0186] Крышка 902 батарейного отсека может содержать язычок 904 батарейного отсека, язычок 990 батарейного отсека, язычок 991 батарейного отсека, язычок 998 батарейного отсека, удерживающий выступ 915, удерживающий выступ 917, удерживающий выступ 923 и удерживающий выступ 925, а также резьбовую направляющую 929. Крышка 902 батарейного отсека может закрывать нижнюю часть основного корпуса 350. Крышка 902 батарейного отсека может закрывать полость 910 для батареи в основном корпусе 350, которая может содержать батарею 906 и/или батарею 908. Батарея 906 и/или батарея 908 могут представлять собой батарею, такую как литий-ионная батарея, щелочная батарея и/или т.п. Крышка 902 батарейного отсека может иметь верхнюю сторону, которая может не содержать никакие язычки, и нижнюю сторону, которая содержит ряд язычков. Нижняя сторона крышки 902 батарейного отсека может быть обращена к полости 910 для батареи. Хотя варианты осуществления, описанные в настоящем документе, могут быть показаны с использованием батареи таблеточного типа, могут использоваться другие формы и/или размеры батареи. Например, основной корпус 350 может быть переконфигурирован для использования с батареей А, батареей АА, батареей AAA и/или т.п.

[0187] Язычок 990 батарейного отсека может выступать из нижней стороны крышки 902 батарейного отсека и может заканчиваться на основании, которое может выступать к язычку 988 батарейного отсека. Язычок 991 батарейного отсека может выступать из нижней стороны крышки 902 батарейного отсека и может заканчиваться на основании, которое может выступать к язычку 988 батарейного отсека. Язычок 988 батарейного отсека может выступать из нижней стороны крышки 902 батарейного отсека и может заканчиваться на основании, которое может выступать к язычку 990 батарейного отсека. Язычок 990 батарейного отсека, язычок 991 батарейного отсека и язычок 988 батарейного отсека могут находиться на заданном расстоянии друг от друга, так что разъем 920 батареи может быть защелкнут на язычке 990 батарейного отсека, язычке 991 батарейного отсека и язычке 988 батарейного отсека.

[0188] Разъем батареи 920 может быть изготовлен из электропроводящего материала, такого как металл. Разъем 920 батареи может иметь прямоугольное отверстие 918 в своем центре. Язычок 991 батарейного отсека может проходить через прямоугольное отверстие 918 для обеспечения возможности защелкивания разъема 920 батареи на язычке 991 батарейного отсека. Разъем 920 батареи может иметь контактный выступ 916 батареи на одном конце и контактный выступ 922 батареи на другом конце. Контактный выступ 916 батареи и/или контактный выступ 922 батареи могут иметь форму усеченного конуса. Усеченный конус может выступать на стороне разъема 920 батареи, который может быть обращен к батареям.

[0189] Разъем 920 батареи может иметь вырез 978 на одном конце и вырез 980 на другом конце. Разъем 920 батареи может быть защелкнут в крышке 902 батарейного отсека. Например, язычок 990 батарейного отсека может входить в зацепление с вырезом 978 и язычок 988 батарейного отсека может входить в зацепление с вырезом 980 таким образом, что разъем батареи может быть защелкнут в крышке 902 батарейного отсека.

[0190] Крышка 902 батарейного отсека может содержать язычок 904 батарейного отсека и резьбовую направляющую 929. Язычок 904 батарейного отсека может выступать в параллельном направлении от нижней стороны крышки 902 батарейного отсека к концу крышки 902 батарейного отсека. Язычок 904 батарейного отсека может соединять крышку 902 батарейного отсека с основным корпусом 350 посредством зацепления с вырезом 989. Резьбовая направляющая 929 может быть соединена с крышкой 902 батарейного отсека. Резьбовая направляющая 929 может содержать зажим, который может удерживать винт. Например, резьбовая направляющая 929 может удерживать винт, когда винт не входит в зацепление с резьбовой бобышкой 927.

[0191] Резьбовая направляющая 929 может выступать перпендикулярно от крышки 902 батарейного отсека. Дистальный конец резьбовой направляющей 929 может быть закруглен или представлять собой полуокружность. Проксимальный конец резьбовой направляющей 929 может иметь прямоугольную форму и может иметь поверхность, контактирующую с крышкой 902 батарейного отсека. Резьбовая направляющая 929 может иметь отверстие. Отверстие резьбовой направляющей 929 может проходить вдоль оси, которая может быть параллельна нижней поверхности крышки 902 батарейного отсека. Отверстие резьбовой направляющей 929 может позволить винту проходить через резьбовую направляющую 929 и контактировать с резьбовой бобышкой 927. Крышка 902 батарейного отсека может быть соединена с основным корпусом 350 и может быть ввинчена на место с помощью винта, который проходит через отверстие резьбовой направляющей 929 и соединен с резьбовой бобышкой 927.

[0192] Основной корпус 350 может содержать верхнюю часть и нижнюю часть. Верхняя часть основного корпуса 350 может содержать наружный корпус 110 наконечника. Наружный корпус 110 наконечника может иметь коническую форму и может содержать отверстие на дистальном конце, такое как наружное отверстие 948 наконечника. Боковая стенка наружного корпуса 110 наконечника может содержать радиальный паз, такой как радиальный паз 900. Радиальный паз 900 может представлять собой радиальное отверстие, так что радиальный выступ 940 может проходить через радиальный паз 900. Радиальный паз 900 и/или радиальный выступ 940 могут обеспечивать съемное соединение инспекционного зеркала с наружным корпусом 110 наконечника.

[0193] Наружный корпус 110 наконечника может быть конусообразно полым внутри. Например, наружный корпус 110 наконечника может быть конусообразно полым таким образом, что внутренний корпус 944 наконечника может находиться внутри наружного корпуса 110 наконечника. Наружный корпус 110 наконечника может иметь форму, комплементарную внутреннему корпусу 944 наконечника.

[0194] Основной корпус 350 может содержать нижнюю часть. Нижняя часть основного корпуса 350 может содержать полость 910 для батареи. Полость 910 для батареи может содержать прямоугольное отверстие 912 и прямоугольное отверстие 914. Прямоугольное отверстие 912 может пропускать часть смещенного элемента 926 таким образом, чтобы смещенный элемент 926 мог контактировать с батареей 906, когда батарея 906 находится внутри полости 910 для батареи. Прямоугольное отверстие 914 может пропускать часть смещенного элемента 924 таким образом, чтобы смещенный элемент 924 мог контактировать с батареей 908, когда батарея 908 находится внутри полости 910 для батареи.

[0195] Основной корпус 350 может содержать наружную боковую стенку, такую как наружная боковая стенка 982 основного корпуса. Наружная боковая стенка 982 основного корпуса может содержать вырез, такой как вырез 984 для переключателя. Вырез 984 для переключателя может быть помещен на часть боковой стенки, которая контактирует с задней пластиной 316 отоскопа. Вырез 984 для переключателя может иметь прямоугольную форму и может быть комплементарным переключателю 126 света.

[0196] Основной корпус 350 может содержать углубление 911, углубление 913, углубление 923 и углубление 921. Углубление 911, углубление 913, углубление 923 и/или углубление 921 могут представлять собой углубление на поверхности основного корпуса 350, которое может контактировать с крышкой 902 батарейного отсека. Углубление 911, углубление 913, углубление 923 и/или углубление 921 могут взаимодействовать с удерживающим выступом таким образом, что крышка 902 батареи может быть соединена и/или находиться в контакте с основным корпусом 350. Например, углубление 911 может зацепляться с удерживающим выступом 915, углубление 913 может зацепляться с удерживающим выступом 917, углубление 919 может зацепляться с удерживающим выступом 925 и/или углубление 921 может зацепляться с удерживающим выступом 923.

[0197] Основной корпус 350 может содержать резьбовую бобышку 927. Резьбовая бобышка 927 может быть расположена на нижнем конце основного корпуса 350, в стороне от выреза 989. Резьбовая бобышка 927 может принимать винт, который может быть помещен через резьбовую направляющую 929. Крышка 902 батарейного отсека может быть соединена с основным корпусом 350 с помощью винта, который может быть помещен через резьбовую направляющую 929 таким образом, что винт соединяется с резьбовой бобышкой 927.

[0198] Основной корпус 350 может содержать прорезь 996 батарейного отсека. Прорезь 996 батарейного отсека может быть вырезана в боковой стенке основного корпуса 350. Например, прорезь 996 батарейного отсека может быть вырезана в наружной боковой стенке 982 основной части. Прорезь 996 батарейного отсека может быть расположена на конце основного корпуса 350, который может быть расположен на расстоянии от выреза 989. Прорезь 996 батарейного отсека может иметь форму, которая может быть комплементарной резьбовой направляющей 929. Резьбовая направляющая 929 может входить в прорезь 996 батарейного отсека.

[0199] Внутренний корпус 942 отоскопа может находиться внутри основного корпуса 350. Внутренний корпус 942 отоскопа может содержать внутренний корпус 944 наконечника, трубку 964 отоскопа и заднюю плату 950. Внутренний корпус 942 отоскопа может быть соединен с задней пластиной 316 отоскопа с использованием ряда винтов. Например, винт 930 может зацеплять резьбовую бобышку 954, винт 931 может зацеплять резьбовую бобышку 952, винт 932 может зацеплять резьбовую бобышку 956, винт 934 может зацеплять резьбовую бобышку 958, винт 927 может зацеплять резьбовую бобышку 960 и винт может зацеплять резьбовую бобышку 962.

[0200] Внутренний корпус 942 отоскопа может содержать полую часть, которая может содержать ряд электронных компонентов. Например, внутренний корпус 942 отоскопа может содержать печатную плату (ПП); источник света, такой как LED; динамик; объектив; их комбинацию; и/или т.п. Трубка 964 отоскопа может контактировать и/или быть прикреплена к внутреннему корпусу 942 отоскопа. Проксимальный конец трубки 964 отоскопа может контактировать с внутренним корпусом 942 отоскопа.

[0201] Трубка 965 отоскопа может выступать из внутреннего корпуса 942 отоскопа к задней пластине 316 отоскопа. Трубка 964 отоскопа может содержать цилиндрический выступ с наружной стенкой, проемом на дистальном конце и внутренней стенкой, образованной проемом. Наружная стенка трубки 964 отоскопа может иметь меньший диаметр, чем отверстие 968 в задней пластине 316 отоскопа. Трубка 964 отоскопа может проходить через отверстие 968 или выступать в него, так что трубка 964 отоскопа может доставлять изображение от внутреннего отверстия 946 наконечника к смотровой части 108 через отверстие 968.

[0202] Внутренний корпус 942 отоскопа может содержать внутренний корпус 944 наконечника. Внутренний корпус 944 наконечника может быть соединен со световодом 938 и световодом 936. Световод 938 и/или световод 936 могут передавать свет, например, путем транспортировки света от светодиода внутри внутреннего корпуса 942 отоскопа к внутреннему отверстию 946 наконечника. Световод 938 и/или световод 936 могут быть изготовлены из пластика, оптоволокна и/или другого светопроводящего материала.

[0203] Внутренний корпус 942 отоскопа может содержать радиальный выступ 940. Радиальный выступ 940 может обеспечивать съемное соединение съемного инспекционного зеркала с наружным корпусом 110 наконечника. Радиальный выступ 940 может выступать перпендикулярно от наружной поверхности внутреннего корпуса 944 наконечника. Радиальный выступ 940 может следовать за радиусом вдоль наружной поверхности внутреннего корпуса 944 наконечника.

[0204] Опорная плата 950 может соединяться с нижней частью внутреннего корпуса 942 отоскопа. Опорная плата 950 может содержать смещенный элемент 924 и смещенный элемент 926. Смещенный элемент 924 и/или смещенный элемент 926 могут быть изготовлены из упругого материала и могут быть изготовлены из электропроводящего материала. Например, смещенный элемент 924 и/или смещенный элемент 926 могут быть изготовлены из меди. Смещающие элементы, такие как смещенный элемент 926 и смещенный элемент 926, могут содержать три элемента. Первый элемент может быть параллелен опорной плате 950. Первый элемент смещенного элемента 924 может быть прикреплен к второму элементу, который выступает вдоль оси от опорной платы 950 и к основной части 350. Второй элемент может быть прикреплен к третьему элементу, который может быть параллелен опорной плате 950.

[0205] Часть смещенного элемента 926 может проходить через прямоугольное отверстие 912 таким образом, что смещенный элемент 926 может контактировать с батареей 906, когда батарея 906 находится внутри полости 910 для батареи. Часть смещенного элемента 924 может проходить через прямоугольное отверстие 914 таким образом, что смещенный элемент 924 может контактировать с батареей 908, когда батарея 908 находится внутри полости 910 для батареи.

[0206] Задняя пластина 316 отоскопа может быть соединена с основным корпусом 350. Задняя пластина 316 отоскопа может содержать опорный язычок 970 и опорный язычок 972. Опорный язычок 970 и опорный язычок 972 могут выступать перпендикулярно от заплечика 976 задней пластины. Опорный язычок 970 может заканчиваться на основании, которое может проходить внутрь к опорному язычку 972. Опорный язычок 972 может заканчиваться на основании, которое может проходить внутрь к опорному язычку 972. Опорный язычок 970 и опорный язычок 972 могут быть упругими и могут быть изготовлены из упругого материала. Задняя пластина 316 отоскопа может быть съемно соединена с основным корпусом 350. Например, опорный язычок 970 может быть упруго соединен с язычком 994 основного корпуса, а опорный язычок 972 может быть упруго соединен с язычком 992 основного корпуса таким образом, что задняя пластина 316 отоскопа может быть съемно соединена с основным корпусом 350.

[0207] Задняя пластина 316 отоскопа может содержать заплечик 976 задней пластины. Заплечик 976 задней пластины может быть параллелен элементу 352 зацепления отоскопа. Заплечик 976 задней пластины может соединяться с кромкой 974 задней пластины. Кромка задней пластины 974 может выступать перпендикулярно от заплечика 976 задней пластины. Кромка 974 задней пластины может располагаться внутри основного корпуса 350, когда задняя пластина 316 отоскопа соединена с основным корпусом 350. Заплечик 976 задней пластины может контактировать с основным корпусом 350, когда задняя пластина 316 отоскопа соединена с основным корпусом 350.

[0208] Элемент 352 зацепления отоскопа может быть соединен с элементом 352 зацепления отоскопа. Элемент 352 зацепления отоскопа может обеспечивать прикрепление, соединение или зацепление узла 120 отоскопа с элементом зацепления зажима отоскопа.

[0209] Элемент 352 зацепления отоскопа может содержать направляющую, такую как направляющая 314 и направляющая 315. Направляющая может представлять собой канал, образованный на поверхности элемента 352 зацепления отоскопа, который может быть обращена к внутренней поверхности элемента зацепления зажима. Направляющая может представлять собой канал на поверхности элемента 352 зацепления отоскопа, который может быть ортогонален поверхности задней пластины 316 отоскопа. Направляющая может быть соединена с задней пластиной 316 отоскопа и может быть соединена с выступающим соединительным элементом, таким как выступающий соединительный элемент 310 и/или выступающий соединительный элемент 311.

[0210] Элемент 352 зацепления отоскопа может иметь вырез в одной или более сторонах, которые могут быть ортогональными задней пластине 316 отоскопа таким образом, что может быть создан выступ. Выступ может быть параллельным задней пластине 316 отоскопа. Вырез может представлять собой направляющую 314 и/или направляющую 315. Выступ может представлять собой выступающий соединительный элемент 310 и/или выступающий соединительный элемент 311. Выступ может содержать один или более приемных элементов, которые могут быть выполнены с возможностью зацепления с одним или более упругими элементами, такими как фиксирующие элементы, внутри канала 306 и/или канала 307. Один или более приемных элементов могут быть углублениями, вырезами, фиксирующими выемками и/или т.п. Например, выступающий соединительный элемент 310 может содержать приемные элементы, такие как приемный элемент 309, приемный элемент 312 и приемный элемент 318. Приемные элементы могут входить в зацепление с фиксирующим элементом 300 и/или фиксирующим элементом 302. В качестве другого примера выступающий соединительный элемент 311 может содержать приемные элементы, такие как приемный элемент 305, приемный элемент 313 и приемный элемент 317. Приемные элементы могут входить в зацепление с фиксирующим элементом 301 и/или фиксирующим элементом 303.

[0211] Может быть обеспечено устройство для прикрепления подвижного оптического элемента к интеллектуальному устройству. Устройство может содержать основной корпус, который может содержать отверстие и первый элемент зацепления, который выполнен с возможностью зацепления со вторым элементом зацепления, который принадлежит подвижному оптическому элементу. Устройство может содержать первую поверхность, которая может быть соединена с основным корпусом и может быть выполнена с возможностью контакта с первой поверхностью интеллектуального устройства. Устройство может содержать поршень, который может содержать вторую поверхность, которая может быть параллельна первой поверхности и может быть выполнена с возможностью контакта со второй поверхностью интеллектуального устройства. Устройство может содержать резьбовую ручку, которая может быть соединена с поршнем через отверстие. Резьбовая ручка может быть выполнена с возможностью перемещения поршня в направлении относительно первой поверхности при повороте.

[0212] В примере подвижный оптический элемент может представлять собой отоскоп.

[0213] В примере первая поверхность может быть первой поверхностью, предотвращающей царапание, и вторая поверхность может быть второй поверхностью, предотвращающей царапание.

[0214] В одном примере отверстие может представлять собой первое отверстие, а основной корпус может дополнительно содержать второе отверстие, которое может быть выполнено с возможностью выравнивания со смотровой частью подвижного оптического элемента.

[0215] В одном примере поршень дополнительно может содержать вал с резьбовым отверстием и шпоночным пазом.

[0216] В одном примере отверстие может представлять собой втулку, которая может содержать шпонку, которая может быть комплементарной шпоночному пазу.

[0217] В одном примере поршень дополнительно может содержать третью поверхность с наружным краем для выравнивания смотровой части подвижного оптического элемента с объективом камеры интеллектуального устройства.

[0218] Может быть обеспечено устройство для прикрепления подвижного оптического элемента к интеллектуальному устройству. Устройство может содержать основной корпус, который может содержать отверстие и первый элемент зацепления, который может быть выполнен с возможностью зацепления со вторым элементом зацепления в первом положении или втором положении. Второй элемент зацепления может принадлежать к подвижному оптическому элементу. Устройство может содержать первую поверхность, которая может быть соединена с основным корпусом и может быть выполнена с возможностью контакта с первой поверхностью интеллектуального устройства. Устройство может содержать поршень, который может содержать вал, вторую поверхность и третью поверхность, причем вторая поверхность может быть параллельна первой поверхности и может быть выполнена с возможностью контакта со второй поверхностью интеллектуального устройства, и при этом третья поверхность может содержать выступ для выравнивания смотровой части подвижного оптического элемента с объективом камеры интеллектуального устройства на первой оси. Устройство может содержать ручку, соединенную с валом через отверстие.

[0219] В примере подвижный оптический элемент может представлять собой отоскоп.

[0220] В примере устройство может дополнительно содержать резьбовую ручку, которая может быть соединена с поршнем через отверстие, причем резьбовая ручка может быть выполнена с возможностью перемещения поршня в направлении относительно первой поверхности при повороте.

[0221] В примере устройство может дополнительно содержать отверстие для выравнивания с целью выравнивания смотровой части подвижного оптического элемента с объективом камеры на второй оси.

[0222] В примере третья поверхность может дополнительно содержать наружный край, который комплементарен изображению для выравнивания, которое будет отображаться на интеллектуальном устройстве.

[0223] В примере третья поверхность может иметь цвет, который соответствует изображению для выравнивания, которое должно отображаться на интеллектуальном устройстве.

[0224] В одном примере основной корпус может содержать верхнюю часть и нижнюю часть, причем первое положение может находиться внутри верхней части, а второе положение может находиться внутри нижней части.

[0225] Может быть обеспечено устройство для прикрепления отоскопа к интеллектуальному устройству. Устройство может содержать основной корпус, который может содержать отверстие и элемент зацепления, который может быть выполнен с возможностью зацепления с подвижным отоскопом в первом положении или во втором положении. Устройство может содержать первую поверхность, которая может быть соединена с основным корпусом и может быть выполнена с возможностью контакта с первой поверхностью интеллектуального устройства. Устройство может содержать поршень, который может содержать вал и вторую поверхность, которая может быть параллельна первой поверхности и может быть выполнена с возможностью контакта со второй поверхностью интеллектуального устройства. Устройство может содержать резьбовую ручку, которая может быть соединена с валом через отверстие, причем резьбовая ручка может быть выполнена с возможностью перемещения поршня в направлении относительно первой поверхности при повороте.

[0226] В одном примере отоскоп может содержать съемное инспекционное зеркало. В одном примере отоскоп может содержать светоизлучающий диод (LED).

[0227] В одном примере вал может дополнительно содержать резьбовое отверстие и шпоночный паз.

[0228] В одном примере отверстие может представлять собой втулку, которая может содержать шпонку, которая может быть комплементарной шпоночному пазу.

[0229] В одном примере отверстие может представлять собой первое отверстие, а основной корпус может дополнительно содержать второе отверстие, которое может быть выполнено с возможностью выравнивания со смотровой частью подвижного отоскопа в первом положении или во втором положении.

[0230] Может быть предусмотрен способ прикрепления устройства зажима отоскопа к интеллектуальному устройству. Интеллектуальное устройство может быть помещено между первой поверхностью устройства зажима отоскопа и второй поверхностью устройства зажима отоскопа. Язычок для выравнивания устройства зажима отоскопа может быть выровнен с изображением для выравнивания на дисплее интеллектуального устройства. Резьбовая ручка устройства зажима отоскопа может вращаться, чтобы вызвать контакт первой поверхности устройства зажима отоскопа с дисплеем и контакт второй поверхности устройства зажима отоскопа с задней поверхностью интеллектуального устройства.

[0231] В примере задняя поверхность интеллектуального устройства может содержать камеру интеллектуального устройства.

[0232] В примере видео или изображение вида можно просмотреть через отоскоп устройства зажима отоскопа на дисплее.

[0233] В примере выравнивание отоскопа можно регулировать с помощью камеры интеллектуального устройства.

[0234] В качестве примера, вращение резьбовой ручки устройства зажима отоскопа может привести к входу в контакт первой поверхности устройства зажима отоскопа с дисплеем и может привести к входу в контакт второй поверхности устройства зажима отоскопа с задней поверхностью интеллектуального устройства, что может быть выполнено для обеспечения возможности прикрепления устройства зажима отоскопа к интеллектуальному устройству.

[0235] В примере устройство зажима отоскопа может содержать отоскоп.

[0236] В примере выравнивание язычка для выравнивания устройства зажима отоскопа с изображением для выравнивания дисплея интеллектуального устройства может выравнивать отоскоп с камерой интеллектуального устройства.

[0237] В примере выравнивание язычка для выравнивания устройства зажима отоскопа с изображением для выравнивания на дисплее интеллектуального устройства может дополнительно включать выравнивание первого элемента язычка для выравнивания с первым объектом в пределах изображения для выравнивания на дисплее интеллектуального устройства с целью вертикального выравнивания отоскопа с камерой.

[0238] В примере выравнивание язычка для выравнивания устройства зажима отоскопа с изображением для выравнивания на дисплее интеллектуального устройства может дополнительно включать выравнивание второго элемента язычка для выравнивания с вторым объектом в пределах изображения для выравнивания на дисплее интеллектуального устройства с целью горизонтального выравнивания отоскопа с камерой.

[0239] В примере по меньшей мере один из первого элемента язычка для выравнивания и второго элемента язычка для выравнивания может содержать по меньшей мере выступ, проем, отверстие, цвет, конструкцию, значок, травление, символ, окно или прозрачную часть язычка для выравнивания.

[0240] В примере выравнивание язычка для выравнивания устройства зажима отоскопа с изображением для выравнивания на дисплее интеллектуального устройства может дополнительно включать выравнивание наружного края язычка для выравнивания с контуром изображения для выравнивания.

[0241] В примере видео или изображение вида может быть записано через отоскоп устройства зажима отоскопа.

[0242] В примере отоскоп устройства зажима отоскопа может быть перемещен в первое положение или второе положение внутри устройства зажима отоскопа для выравнивания отоскопа с камерой интеллектуального устройства.

[0243] В примере отоскоп устройства зажима отоскопа можно перемещать в нижнее положение внутри устройства зажима отоскопа, чтобы способствовать выравниванию отоскопа с камерой интеллектуального устройства.

[0244] В примере отоскоп устройства зажима отоскопа можно перемещать в верхнее положение внутри устройства зажима отоскопа, чтобы способствовать выравниванию отоскопа с камерой интеллектуального устройства.

[0245] Данная заявка может относиться к «определению» различных фрагментов информации. Определение информации может включать, например, одно или более из оценки информации, вычисления информации, прогнозирования информации или извлечения информации из памяти.

[0246] Кроме того, данная заявка может относиться к «приему» различных фрагментов информации. Понятие «прием», как и понятие «доступ», представляет собой широкий по значению термин. Прием информации может включать, например, одно или более из доступа к информации или извлечения информации (например, из памяти). Кроме того, как правило, «прием», тем или иным образом включается, например, в такие операции, как хранение информации, обработка информации, передача информации, перемещение информации, копирование информации, удаление информации, вычисление информации, определение информации, прогнозирование информации или оценка информации.

[0247] Следует отметить, что применение любого из следующего: /, «и/или» и «по меньшей мере одно из», например в случаях «А/В», «А и/или В» и «по меньшей мере одно из А и В» подразумевает выбор только первого варианта из списка (А), или выбор только второго варианта из списка (В), или выбор обоих вариантов (А и

B). В дополнительном примере в случаях «А, В и/или С» и «по меньшей мере одно из А, В и С» такая формулировка подразумевает выбор только первой позиции из списка (А), или выбор только второй позиции из списка (В), или выбор только третьей позиции из списка (С), или выбор только первой и второй позиций из списка (А и В), или выбор только первой и третьей позиций из списка (А и С), или выбор только второй и третьей позиций из списка (А и В и С) или выбор всех трех позиций (А и В и

C). Как должно быть понятно специалистам в данной и родственной областях, это положение может быть расширено на такое количество элементов, которое содержится в списке.

[0248] В настоящем документе описан ряд примеров. Признаки этих примеров могут быть обеспечены в пунктах формулы изобретения различных категорий и типов, по отдельности или в любой комбинации. Кроме того, варианты осуществления могут включать в себя один или более из следующих признаков, устройств или аспектов, обеспеченных в пунктах формулы изобретения различных категорий и типов, по отдельности или в любой комбинации.

Изобретение относится к медицине. Устройство для прикрепления оптического элемента, такого как отоскоп, к смартфону для диагностики и/или идентификации проблем внешнего уха, среднего уха и/или ушного канала пациента. Устройство может содержать основной корпус. Основной корпус может содержать отверстие и первый элемент зацепления, который выполнен с возможностью зацепления со второй структурой зацепления, которая принадлежит оптическому элементу. Первая поверхность может быть соединена с основным корпусом и выполнена с возможностью контакта с первой поверхностью смартфона. Может быть предусмотрен поршень, который может содержать вторую поверхность, которая может быть параллельна первой поверхности и может быть выполнена с возможностью контакта со второй поверхностью смартфона. Может быть предусмотрена резьбовая ручка и может быть соединена с поршнем через отверстие. Применение данного изобретения позволит выравнивать камеру интеллектуального устройства с отоскопом таким образом, чтобы можно было снять изображение или видео (например, четкое изображение или четкое видео). 13 з.п. ф-лы, 9 ил.

1. Устройство для прикрепления подвижного оптического элемента, такого как отоскоп, к интеллектуальному устройству, снабженному камерой и выполненному с возможностью отображения на нем изображения для выравнивания подвижного оптического элемента относительно интеллектуального устройства, содержащее:

основной корпус, содержащий отверстие и первый элемент зацепления, выполненный с возможностью зацепления со вторым элементом зацепления в первом положении или во втором положении, причем второй элемент зацепления принадлежит к подвижному оптическому элементу;

первую поверхность, соединенную с основным корпусом и выполненную с возможностью контакта с первой поверхностью интеллектуального устройства;

поршень, который содержит вал, вторую поверхность и третью поверхность, причем вторая поверхность параллельна первой поверхности и выполнена с возможностью контакта со второй поверхностью интеллектуального устройства, и при этом третья поверхность содержит выступ для выравнивания смотровой части подвижного оптического элемента с объективом камеры интеллектуального устройства на первой оси; и

ручку, соединенную с валом через отверстие, причем указанная третья поверхность дополнительно содержит наружный край, который комплементарен изображению для выравнивания, отображаемому на интеллектуальном устройстве.

2. Устройство по п. 1, в котором подвижный оптический элемент представляет собой отоскоп.

3. Устройство по п. 1, дополнительно содержащее резьбовую ручку, соединенную с поршнем через отверстие, причем резьбовая ручка выполнена с возможностью перемещения поршня в направлении относительно первой поверхности при повороте.

4. Устройство по п. 1, в котором третья поверхность дополнительно содержит отверстие для выравнивания с целью выравнивания смотровой части подвижного оптического элемента с объективом камеры на второй оси.

5. Устройство по п. 1, в котором третья поверхность имеет цвет, соответствующий изображению для выравнивания, отображаемому на интеллектуальном устройстве.

6. Устройство по п. 1, в котором основной корпус содержит верхнюю часть и нижнюю часть, причем первое положение находится в верхней части, а второе положение находится в нижней части.

7. Устройство по п. 2, дополнительно содержащее резьбовую ручку, соединенную с поршнем через отверстие, причем резьбовая ручка выполнена с возможностью перемещения поршня в направлении относительно первой поверхности при повороте, и отоскоп содержит съемное инспекционное зеркало.

8. Устройство по п. 2, дополнительно содержащее резьбовую ручку, соединенную с поршнем через отверстие, причем резьбовая ручка выполнена с возможностью перемещения поршня в направлении относительно первой поверхности при повороте, и отоскоп содержит светоизлучающий диод (LED).

9. Устройство по п. 3, в котором первая поверхность является первой поверхностью, предотвращающей царапание, и вторая поверхность является второй поверхностью, предотвращающей царапание.

10. Устройство по п. 3, в котором поршень дополнительно содержит вал с резьбовым отверстием и шпоночным пазом.

11. Устройство по п. 4, в котором отверстие основного корпуса представляет собой втулку, которая содержит шпонку, которая комплементарна шпоночному пазу.

12. Устройство по п. 3, в котором поршень дополнительно содержит третью поверхность с наружным краем для выравнивания смотровой части подвижного оптического элемента с объективом камеры интеллектуального устройства.

13. Устройство по п. 1, в котором интеллектуальное устройство представляет собой смартфон, планшет или компьютер.

14. Устройство по п. 1, в котором интеллектуальное устройство имеет дисплей, выполненный с возможностью отображения указанного изображения для выравнивания.
