РЕКЛАМНО-ИНФОРМАЦИОННОЕ УСТРОЙСТВО Российский патент 2025 года по МПК G09F9/00

Область техники

Изобретение относится к средствам формирования изображения и отображения данных, применяемым, например, в сферах розничной торговли и/или обслуживания, рекламе, а также при проведении видеоконференций, вебинаров и т.п.

Уровень техники

Из патента РФ № 72090 на полезную модель (опубл. 27.03.2008) известен настенный информационно-рекламный терминал, содержащий корпус, на передней стенке которого в верхней его части размещен экран монитора, на задней стенке корпуса размещены элементы крепления корпуса к стене, а внутри корпуса размещены средства формирования аудиоинформации и видеоинформации на экране монитора. Корпус выполнен в форме прямоугольного параллелепипеда, на правой и левой сторонах нижней части передней стенки корпуса выполнены отверстия для динамиков средств формировании аудиоинформации, на левой и правой одинаковых боковых стенках и на нижней стенке выполнены вентиляционные отверстия, а в нижних частях левой и правой одинаковых боковых стенок выполнены замки. Из патента РФ № 220750 на полезную модель (опубл. 02.10.2023) известно голографическое устройство кубообразной формы, включающее корпус, который содержит боковые вставки, при этом на голографическом устройстве установлены опоры, в верхней части корпуса голографического устройства скрыто от посетителя установлено устройство отображения контента в виде жидкокристаллического дисплея со светодиодной подсветкой, в корпусе под углом к устройству отображения контента и к посетителю установлено тонкое плоское стекло, выполненное с возможностью создания псевдо-голографического изображения, находящегося в видимом пространстве голографического устройства, в верхней части корпуса установлен светильник, выполненный с возможностью создания акцентной подсветки для подсвечивания реальных объектов, размещаемых на основании под стеклом, внутри корпуса голографического устройства расположен источник видеосигнала, выполненный с возможностью проигрывания контента с цифрового запоминающего устройства, в корпус голографического устройства встроено устройство для воспроизведения звука с источника видеосигнала, выполненное с возможностью обеспечения звукового сопровождения контента, внутри корпуса голографического устройства установлен блок включения/выключения, который выполнен с возможностью осуществления запуска/остановки электрических компонентов и подключения к источнику напряжения с помощью кабеля питания.

Общим недостатком известных рекламно-информационных устройств является относительно узкие функциональные возможности, обусловленные тем, что они не обладают такими важными функциями как возможность передачи посетителям общественных мест, в поле зрения которых попадает устройство отображения контента рекламно-информационного устройства, статической и динамической видеоинформации в виде реалистичных псевдоголографических изображений людей - носителей информационно-рекламных материалов в натуральную их величину.

Предлагаемое изобретение направлено на преодоление отмеченных недостатков уровня техники и при своем осуществлении позволяет обеспечить достижение технического результата, заключающегося в расширении функциональных возможностей рекламно-информационных устройств.

Раскрытие изобретения

Для достижения указанного выше технического результата предлагается рекламно-информационное устройство, включающее корпус, выполненный в виде вертикально ориентированного прямоугольного светового короба с вмонтированными в него блоком электропитания, тайминг-контроллером, платой управления, снабженной выполненными в стенке корпуса по крайней мере разъемом интерфейса для передачи аудио- и видеосигналов от источника аудио- и видеосигналов, по крайней мере разъемом для подключения периферийных устройств, а также встроенным в переднюю стенку корпуса устройством отображения контента, выполненным в виде прозрачного ЖК-дисплея, закрывающего внутреннее пространство светового короба, образованного внутренними поверхностями стенок корпуса, выполненными в светлом цвете, и имеющего высоту, составляющую от 184 до 190 см, и ширину, составляющую 3/5 от высоты ЖК-дисплея, при этом ЖК-дисплей снабжен подсветкой белого цвета, выполненной с возможностью равномерного подсвечивания ЖК-дисплея и внутреннего пространства светового короба, причем подсветка ЖК-дисплея выполнена в виде светодиодов, вмонтированных в переднюю стенку корпуса по периметру матрицы ЖК-дисплея с возможностью формирования светового потока в направлении матрицы ЖК-дисплея, а также светодиодов, установленных с внутренней стороны передней стенки корпуса, выполненных с возможностью формирования светового потока в направлении внутреннего пространства светового короба.

При этом предпочтительно цвет внутренних поверхностей стенок корпуса рекламно-информационного устройства, образующих внутреннее пространство светового короба, находится в диапазоне светлоты ахроматического спектра «белый - светло-серый», где белый цвет в цветовом пространстве RGB соответствует HEX-коду #ffffff, а светло-серый - HEX-коду #bec0cc.

При этом в корпус рекламно-информационного устройства предпочтительно вмонтировано устройство для воспроизведения звука с источника аудио- и видеосигналов, выполненное с возможностью обеспечения звукового сопровождения контента, например, в виде встроенных Hi-Fi динамиков, смонтированных на правой и левой сторонах верхней части передней стенки корпуса.

При этом в корпус рекламно-информационного устройства предпочтительно вмонтировано устройство для воспроизведения звука с источника аудио- и видеосигналов, обеспечивающее возможность звукового сопровождения контента, и выполненное в виде.

При этом ЖК-дисплей может быть снабжен сенсорным экраном и/или антибликовым стеклом.

При этом в верхней части передней стенки корпуса рекламно-информационного устройства предпочтительно смонтирован по крайней мере модуль детектирования, который предпочтительно выполнен в виде сенсора Microsoft Kinect, или модуль видеокамеры, или комбинированное устройство в виде видеокамеры, в корпус которой интегрирован датчик движения.

При этом в корпус рекламно-информационного устройства в частном варианте осуществления конструкции может быть вмонтирован источник автономного питания.

При этом предпочтительно блок электропитания включает модуль питания платы управления и модуль питания ЖК-дисплея.

При этом предпочтительно в качестве разъема интерфейса для передачи аудио- и видеосигналов от источника аудио- и видеосигналов используется по крайней мере HDMI и/или Display Port и/или, а в качестве разъема интерфейса для подключения периферийных устройств - разъем USB.

При этом предпочтительно в стенке корпуса рекламно-информационного устройства смонтирован разъём для передачи аналогового аудиосигнала TRS, который может быть выполнен в виде разъема 3.5 mm Jack.

При этом каждый из вышеуказанных разъемов предпочтительно выполнен в задней стенке корпуса рекламно-информационного устройства.

Осуществление изобретения Для более полного понимания сущности изобретения в описании даны отсылки на поясняющие фигуры, согласно которым представлены:

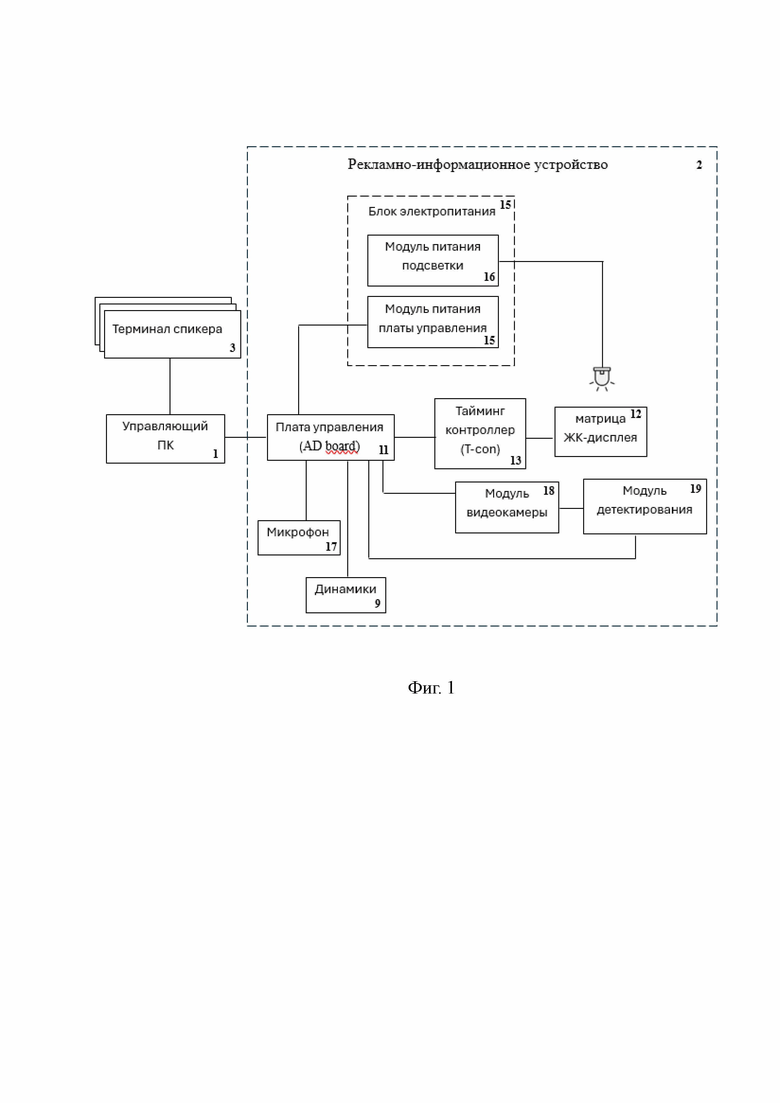

на фиг. 1 показана структурная схема информационно-рекламной системы дистанционного воспроизведения аудиовизуальной информации в местах общественного пользования;

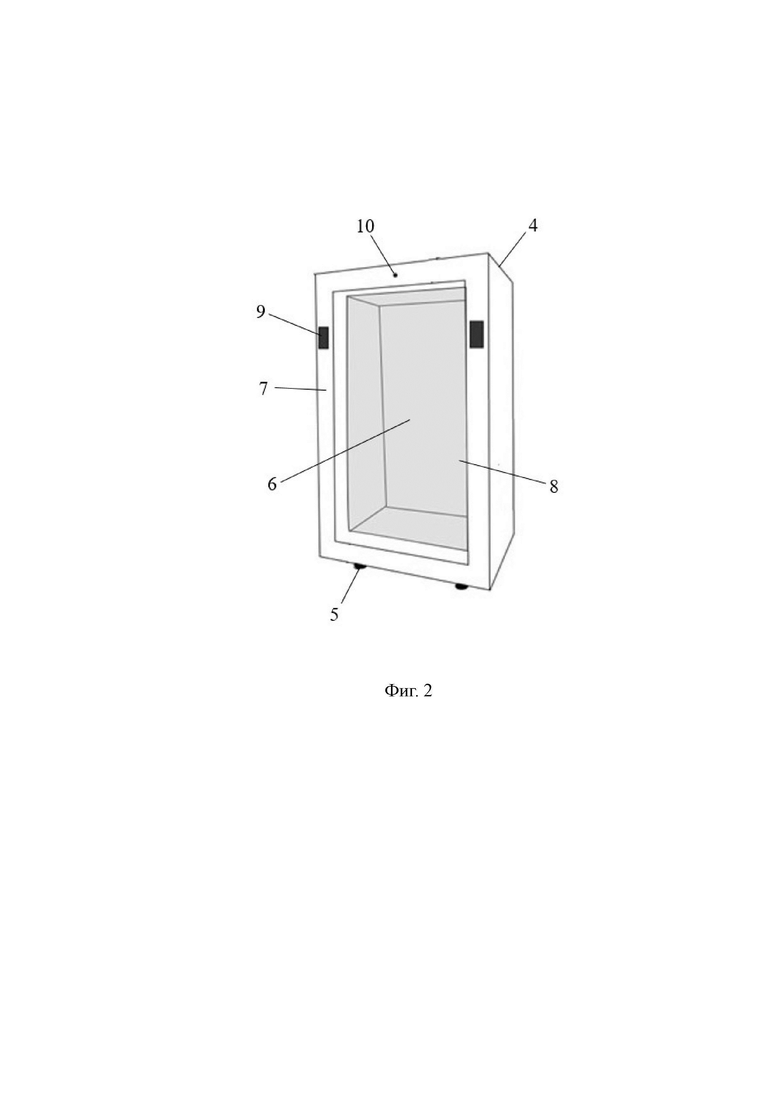

на фиг. 2 - общий вид спереди рекламно-информационного устройства;

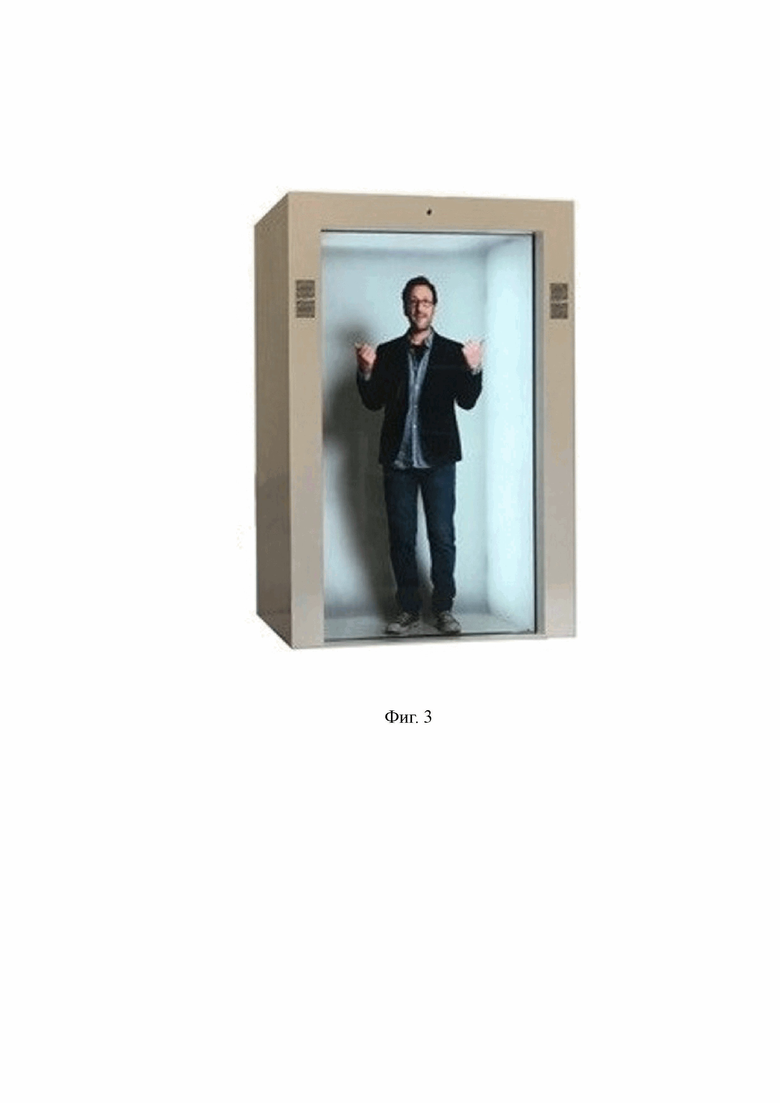

на фиг. 3 - общий вид спереди рекламно-информационного устройства, отображающего контент.

Представленный пример исполнения рекламно-информационного устройства не ограничивают объем предложенного технического решения и не исключает иных исполнений конструктивных и функциональных элементов устройства.

Рекламно-информационное устройство является частью информационно-рекламной системы дистанционного воспроизведения аудиовизуальной информации в местах общественного пользования (фиг. 1), которая содержит управляющий ПК 1 для формирования информационно-рекламных материалов от заинтересованных в их распространении лиц, представляющий собой сервер, на который замкнуты, по крайней мере, одно рекламно-информационное устройство 2 и, по крайней мере, один терминал спикера 3. При этом рекламно-информационное устройство представляет собой информационный терминал абонентов - посетителей общественного места, в поле зрения которых находится устройство отображения контента. Под терминалом спикера подразумевается специальная мини-студия, в которой находится интервьюируемое лицо и осуществляется посредством профессиональной камеры видео- и аудиозапись его монолога или беседы, например, при проведении пресс-конференции, вебинара и т.п.

Корпус рекламно-информационного устройства представляет собой вертикально ориентированный прямоугольный световой короб 4, состоящий из металлокаркаса. Внутренняя часть корпуса выполнена из массива дерева, или древесных плит (МДФ, ДСП, ЛДСП, ДВП), или металла, или пластика. Для придания устойчивости и изменения высоты рекламно-информационного устройства установлены опоры 5. При этом корпус может быть оснащен колесами (на чертежах не показаны) для удобства перемещения и транспортировки.

Внутреннее пространство светового короба 4 представляет собой прямоугольную нишу 6, закрытую со стороны передней стенки 7 корпуса ЖК-дисплеем 8, закрепленном на передней стенке 7 посредством крепежных элементов, либо клеевого соединения. При этом внутреннее пространство светового короба 4 образовано внутренними стенками корпуса однотонного светлого цвета, что позволяет обеспечить достаточную прозрачность ЖК-дисплея 8. По периметру матрицы 12 ЖК-дисплея 8 и со стороны внутреннего пространства светового короба 4 смонтирована светодиодная подсветка, которая располагается таким образом, чтобы обеспечивалось формирование равномерного светового потока в направлении матрицы 12 ЖК-дисплея 8, а также в направлении внутреннего пространства светового короба 4, что позволяет в совокупности со светлым фоном внутреннего пространства светового короба 4 максимально увеличить прозрачность ЖК-дисплея 8 и создать эффект необходимой оптической глубины для формирования на информационном поле матрицы 12 ЖК-дисплея 8 реалистичного псевдоголографического изображения.

При этом ЖК-дисплей 8 имеет высоту, составляющую от 184 до 190 см из условий высокого роста человека. При этом ширина ЖК-дисплея 8 составляет 3/5 от его высоты, что приблизительно соответствует размаху полусогнутых в плечах рук высокого человека и обеспечивает возможность жестикуляции без выхода верхних конечностей за пределы информационного поля ЖК-дисплея 8. Указанные параметры ЖК-дисплея 8 позволяют получить полноразмерную и максимально реалистичную псевдоголографическую проекцию человека.

В переднюю стенку корпуса встроены Hi-Fi динамики 9, обеспечивающие оптимальное качество воспроизведения звука. Также в передней стенке корпуса выполнена встроенная камера видеонаблюдения 10 (модуль видеокамеры 18 по фиг. 1) с датчиком движения (модуль детектирования 19 по фиг. 1), что позволяет экономить электроэнергию, выдавать контент только в случае нахождения посетителя в зоне действия датчика, а также сформировать систему обратной связи, передающую данные в управляющий ПК 1. При этом в управляющем ПК 1 с помощью известных программных средств может быть обеспечена обработка полученной информации и формирование отчета, содержащего количественную, либо качественную информацию о людях, взаимодействовавших с рекламно-информационным устройством.

Кроме того, в передней стенке корпуса, в частности, может быть смонтирован микрофон 17 для обеспечения обратной связи с посетителями.

Внутри корпуса установлена плата управления (AD board) 11 (фиг. 1), соединенная с матрицей 12 ЖК-дисплея 8 через тайминг-контроллер (T-con board) 13, преобразующий сигналы, полученные от платы управления 11, в сигналы управления столбцовыми драйверами матрицы 12. Плата управления 11 снабжена смонтированными на задней стенке корпуса разъемами HDMI и Display Port для подключения к управляющему ПК 1, разъемом 3.5 mm Jack для передачи аналогового аудиосигнала, а также разъемом USB для подключения периферийных устройств - флеш-накопителя (USB), жесткого магнитного диска, твердотельного накопителя и других аналогичных устройств для формирования на информационном поле матрицы ЖК-дисплея 8 заранее подготовленного видеоконтента.

Электропитание рекламно-информационного устройства осуществляется от сети 220В посредством блока электропитания 14, включающего модуль питания 15 платы управления 11 и модуль питания подсветки 16 ЖК-дисплея 8 и внутреннего пространства светового короба 4. При этом в одном из вариантов осуществления изобретения предусмотрен размещаемый в корпусе источник автономного питания (на чертежах не показан), в качестве которого может использоваться, в частности, энергоемкая литиево-ионная аккумуляторная батарея.

Изобретение в частном случае рекламно-информационного применения функционирует следующим образом.

В процессе дистанционного воспроизведения аудиовизуальной информации на рекламно-информационном устройстве (фиг. 3) посетитель видит сквозь прозрачную подсвеченную светодиодами матрицу 12 ЖК-дисплея 8 внутреннее пространство светового короба 4, подсвеченное светодиодами, формирующими световой поток в направлении внутреннего пространства светового короба 4. Таким образом, когда ЖК-дисплей 8 отображает спикера с источника видеосигнала, формируется получаемая посетителем в виде аудио- и видеоинформации в режиме реального времени динамическая сцена, в центре которой формируется объемное псевдоголографическое изображение человека в полный рост, находящегося в видимом пространстве светового короба 4. При этом для получения полноразмерной и максимально реалистичной псевдоголографической проекции спикера, на задний план мини-студии, в которой осуществляется его видеосъемка, целесообразно помещать белые цвета для получения однотонного белого фона, что связано с недостаточной прозрачностью ЖК-дисплеев (не превышает 15-20%).

Представленные в описании сведения позволяют специалисту осуществить изобретение посредством указанных средств и методов, а описанные преимущества изобретения проявляются объективно и явным образом не следуют из уровня техники.

Изобретение относится к средствам формирования изображения и отображения данных, применяемым, например, в сферах розничной торговли и/или обслуживания, рекламе, а также при проведении видеоконференций, вебинаров и т.п. Техническим результатом настоящего изобретения является расширение функциональных возможностей рекламно-информационных устройств. Технический результат достигается за счет того, что рекламно-информационное устройство включает корпус, выполненный в виде вертикально ориентированного прямоугольного светового короба с вмонтированными в него блоком электропитания, тайминг-контроллером, платой управления, снабженной выполненными в стенке корпуса по крайней мере разъемом интерфейса для передачи аудио- и видеосигналов от источника аудио- и видеосигналов, по крайней мере разъемом для подключения периферийных устройств, а также встроенным в переднюю стенку корпуса устройством отображения контента, выполненным в виде прозрачного ЖК-дисплея, закрывающего внутреннее пространство светового короба, образованного внутренними поверхностями стенок корпуса, выполненными в светлом цвете, и имеющего высоту, составляющую от 184 до 190 см, и ширину, составляющую 3/5 от высоты ЖК-дисплея, при этом ЖК-дисплей снабжен подсветкой белого цвета, выполненной с возможностью равномерного подсвечивания ЖК-дисплея и внутреннего пространства светового короба. 17 з.п. ф-лы, 3 ил.

1. Рекламно-информационное устройство, включающее корпус, выполненный в виде вертикально ориентированного прямоугольного светового короба с вмонтированными в него блоком электропитания, тайминг-контроллером, платой управления, снабженной выполненными в стенке корпуса по крайней мере разъемом интерфейса для передачи аудио- и видеосигналов от источника аудио- и видеосигналов, по крайней мере разъемом для подключения периферийных устройств, а также встроенным в переднюю стенку корпуса устройством отображения контента, выполненным в виде прозрачного ЖК-дисплея, закрывающего внутреннее пространство светового короба, образованного внутренними поверхностями стенок корпуса, выполненными в светлом цвете, и имеющего высоту, составляющую от 184 до 190 см, и ширину, составляющую 3/5 от высоты ЖК-дисплея, при этом ЖК-дисплей снабжен подсветкой белого цвета, выполненной с возможностью равномерного подсвечивания ЖК-дисплея и внутреннего пространства светового короба, причем подсветка ЖК-дисплея выполнена в виде светодиодов, вмонтированных в переднюю стенку корпуса по периметру матрицы ЖК-дисплея, с возможностью формирования светового потока в направлении матрицы ЖК-дисплея, а также светодиодов, установленных с внутренней стороны передней стенки корпуса, выполненных с возможностью формирования светового потока в направлении внутреннего пространства светового короба.

2. Устройство по п. 1, характеризующееся тем, что цвет внутренних поверхностей стенок корпуса, образующих внутреннее пространство светового короба, находится в диапазоне светлоты ахроматического спектра «белый - светло-серый», где белый цвет в цветовом пространстве RGB соответствует HEX-коду #ffffff, а светло-серый - HEX-коду #bec0cc.

3. Устройство по п. 1, характеризующееся тем, что в корпус вмонтировано устройство для воспроизведения звука с источника аудио- и видеосигналов, выполненное с возможностью обеспечения звукового сопровождения контента.

4. Устройство по п. 2, характеризующееся тем, что устройство для воспроизведения звука выполнено в виде встроенных Hi-Fi динамиков, смонтированных на правой и левой сторонах верхней части передней стенки корпуса.

5. Устройство по п. 1, характеризующееся тем, что ЖК-дисплей снабжен сенсорным экраном.

6. Устройство по п. 1 или 4, характеризующееся тем, что ЖК-дисплей снабжен антибликовым стеклом.

7. Устройство по п. 1, характеризующееся тем, что в корпус вмонтирован модуль видеокамеры.

8. Устройство по п. 1, характеризующееся тем, что в корпус вмонтирован модуль детектирования.

9. Устройство по п. 8, характеризующееся тем, что модуль детектирования выполнен в виде сенсора Microsoft Kinect.

10. Устройство по п. 8, характеризующееся тем, что модуль детектирования выполнен в виде датчика движения, смонтированного в верхней части передней стенки корпуса.

11. Устройство по пп. 7, 8, характеризующееся тем, что модуль детектирования интегрирован в корпус модуля видеокамеры, смонтированной в верхней части передней стенки корпуса.

12. Устройство по п. 1, характеризующееся тем, что в корпус вмонтирован источник автономного питания.

13. Устройство по п. 1, характеризующееся тем, что блок электропитания включает модуль питания платы управления и модуль питания ЖК-дисплея.

14. Устройство по п. 1, характеризующееся тем, что в качестве разъема интерфейса для передачи аудио- и видеосигналов от источника аудио- и видеосигналов используется HDMI и/или Display Port.

15. Устройство по п. 1, характеризующееся тем, что в качестве разъема интерфейса для подключения периферийных устройств используется разъем USB.

16. Устройство по п. 1, характеризующееся тем, что в стенке корпуса выполнен разъем для передачи аналогового аудиосигнала TRS.

17. Устройство по п. 16, характеризующееся тем, что разъем TRS выполнен в виде разъема 3.5 mm Jack.

18. Устройство по любому из пп. 14-17, характеризующееся тем, что разъем выполнен в задней стенке корпуса.
