Двухклавишный выключатель с подсветкой Российский патент 2025 года по МПК H01H41/00 H01H41/04

Изобретение относится к электротехнике, более конкретно к устройству двухклавишного выключателя.

Описание аналогов устройства

Известно и представлено на рынке большое количество различных электрических выключателей, например: https://www.ozon.ru/category/vyklyuchatel-dvoynoy-s-podsvetkoy/?__rr=1&abt_att=1&origin_referer=yandex.ru .

Все они обладают определенными достоинствами.

Однако недостатками известного уровня техники являются: сложность сборки устройств, а также сложность конструкции моделей.

Известен электрический переключатель, который имеет переднюю поверхность (1) и содержит по меньшей мере две поворотные клавиши (4), которые поворачиваются вокруг соответствующей оси (5) поворота. Также содержит по меньшей мере одно основание (2), снабженное по меньшей мере двумя рабочими точками (3) для электрического соединения и разъединения. Рабочие точки (3) расположены в точке, соответствующей центру соответствующей клавиши, когда поворот клавиш (4) нажимает на соответствующую по меньшей мере одну рабочую точку и вызывает электрическое соединение или разъединение. Клавиша (4) содержит две секции, разделенные указанной осью (5) поворота, первую секцию (4а) передачи рабочего усилия и вторую секцию (4b), которая не передает рабочее усилие в рабочую точку (3). Оси (5) поворота указанных по меньшей мере двух клавиш (4) параллельны друг другу (RU 2737667 C2, опубл. 29/05/2020). Этими же недостатками обладает и данное устройство.

Указанных недостатков, по-нашему мнению, лишен заявленный выключатель.

Задача изобретения заключается в создании универсального выключателя, обладающего улучшенными свойствами по сравнению с известными аналогами.

Технический результат заключается в упрощении сборки и демонтажа устройства, упрощении конструкции, повышении безопасности и надежности изделия.

Технический результат достигается тем, что предложен двухклавишный выключатель с подсветкой, содержащий корпус механизма (9), включающий токопроводящие клеммы (15) и толкатели (14), закрытый основанием клавиши с нажимами (13), в основание клавиши с нажимами установлены светодиодные модули (11), при этом корпус дополнен суппортом (5), включающим соединение шип-паз (3.1), расположенное в верхней части суппорта, диагональные отверстия (3.2), выполненные для фиксации устройства на поверхности, лапку фиксирующую (6), выполненную для дополнительной фиксации устройства, винт лапки фиксации (4), имеющий выступ, выполненный для предотвращения выхода винта (4) из гайки упорной (7);

рамку (3), объединяющую механизмы устройства воедино, которая включает крепление 1 (1) и крепление 2 (2), при этом рамка (3) выполнена с возможностью крепления устройства в горизонтальном и вертикальном положении на поверхности;

внешнюю крышку, которая включает накладную клавишу (8), в которую установлен рассеиватель светового потока (10).

При этом, вывод монтажного провода осуществлен через корпус механизма (9) под углом 45 градусов.

Монтаж провода осуществлен за счет клемм (15), а демонтаж – за счет нажимов на основании клавиши с нажимами (13)

В транспортном положении и при монтаже устройства лапки фиксации (6) расположены в корпусе (9).

Крепление внешней крышки осуществлено при помощи защелок на клавише (12).

Краткое описание фигур:

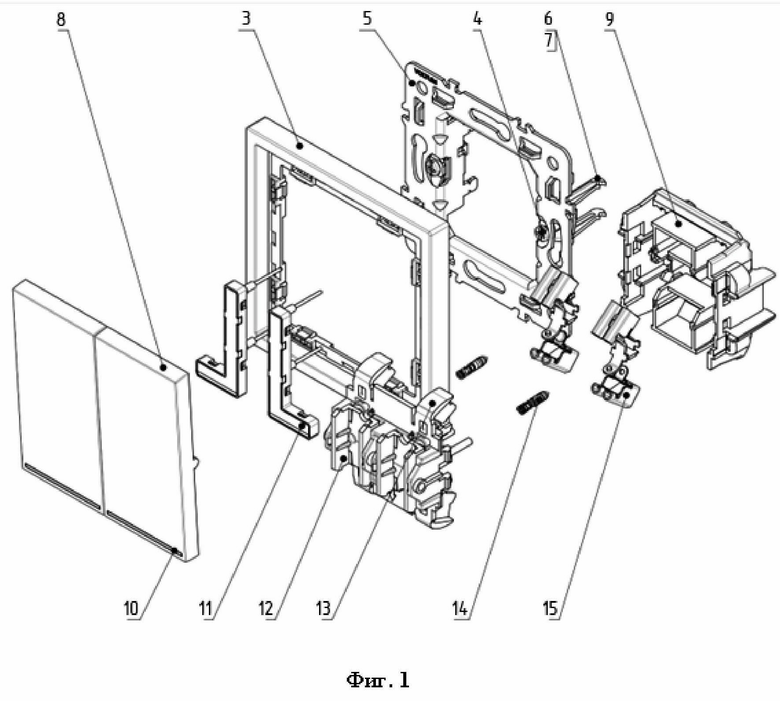

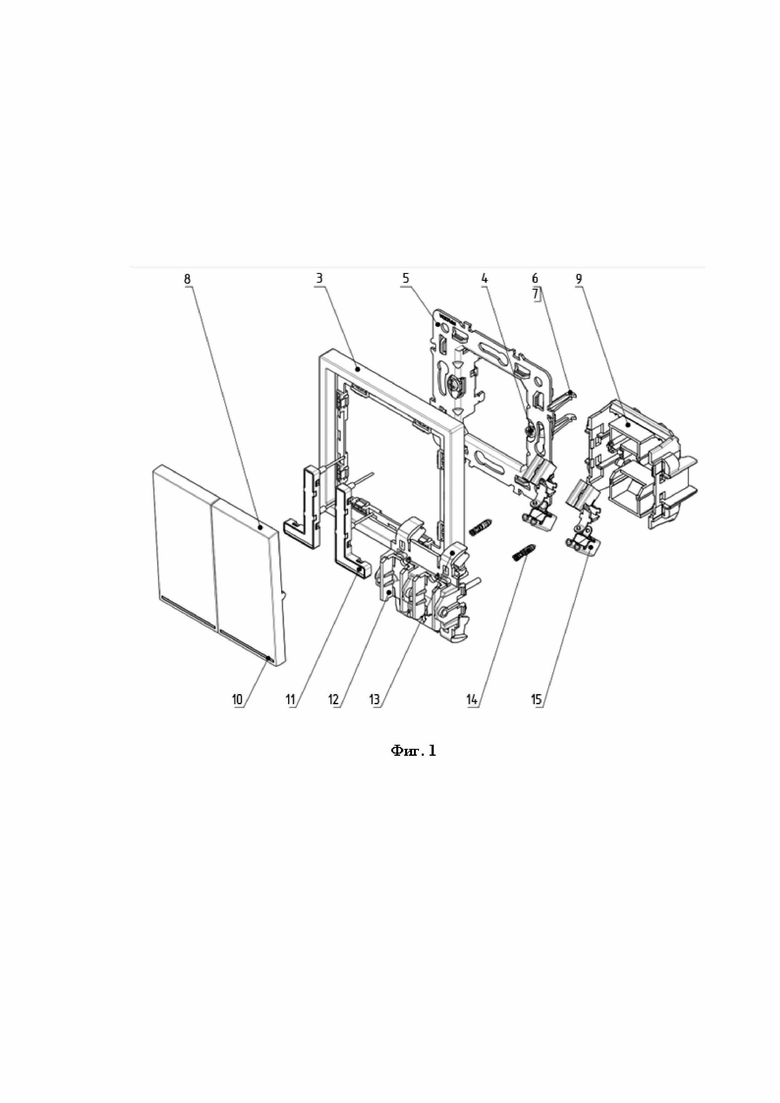

Фиг. 1 - выключатель;

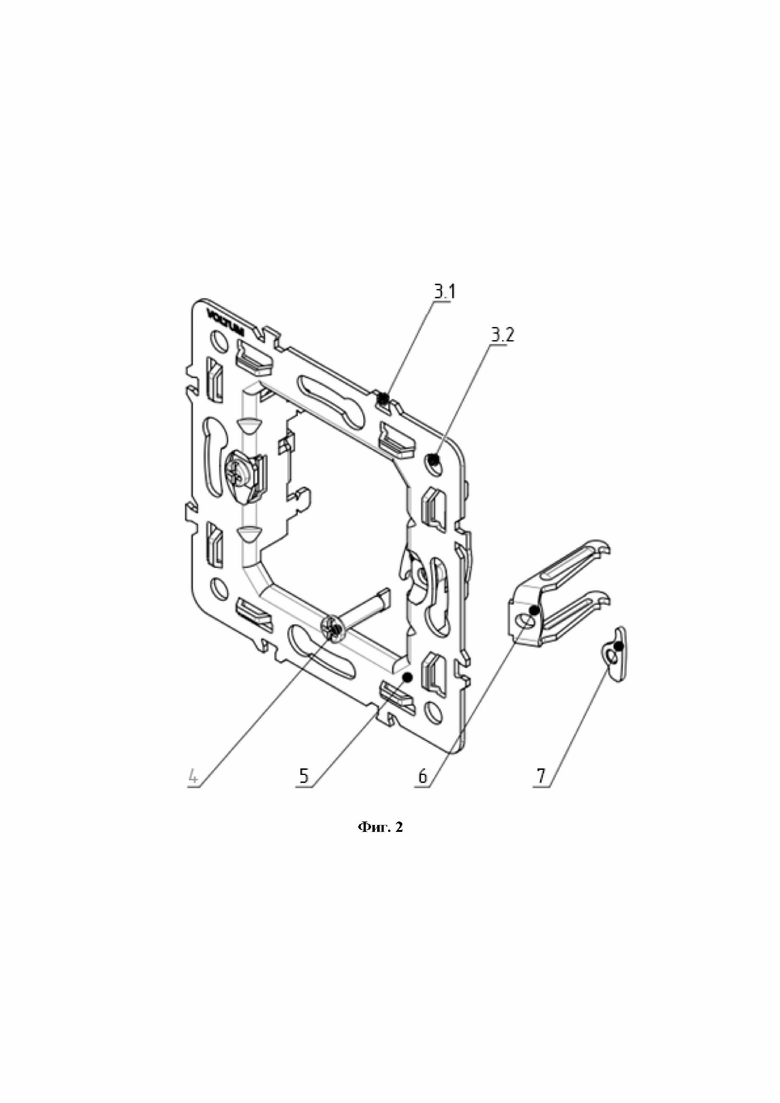

Фиг. 2 - суппорт;

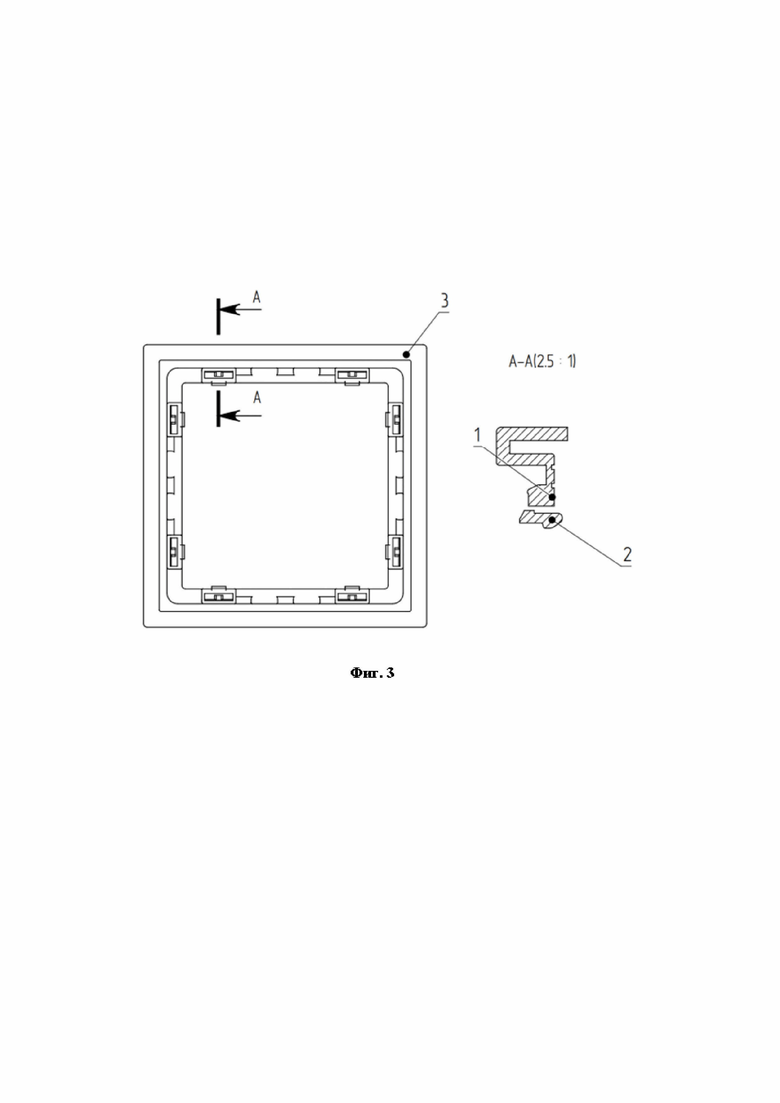

Фиг. 3 - рамка;

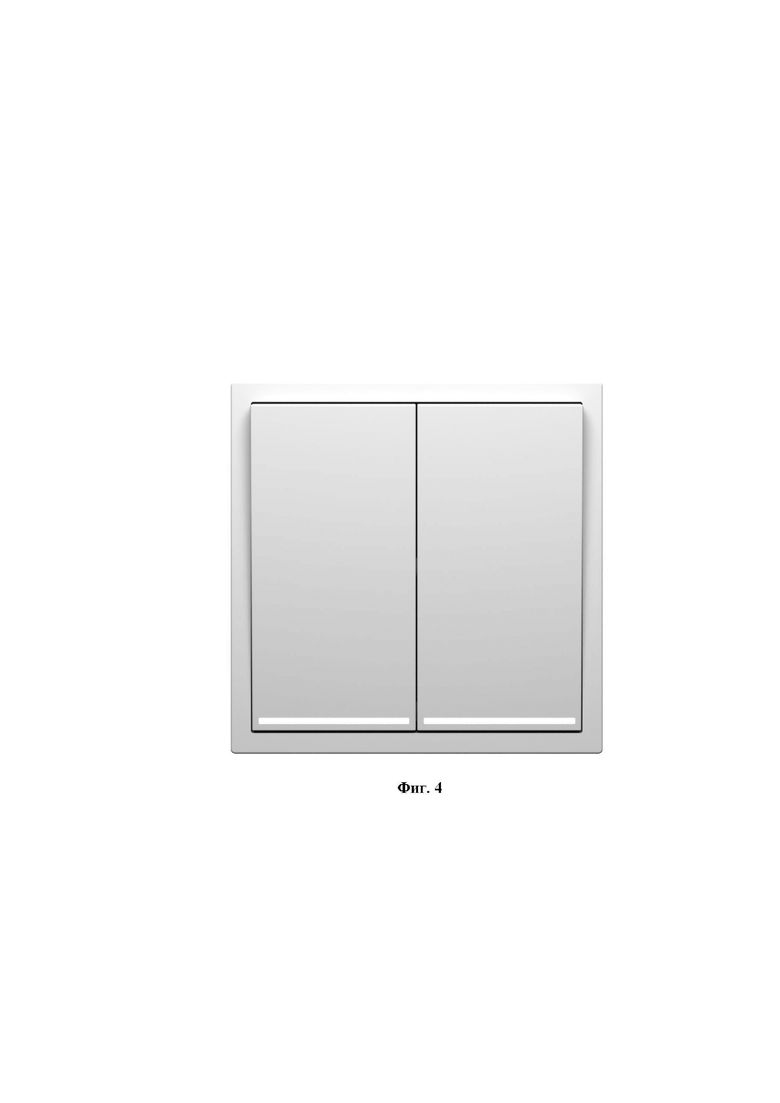

Фиг. 4 - выключатель, вид спереди;

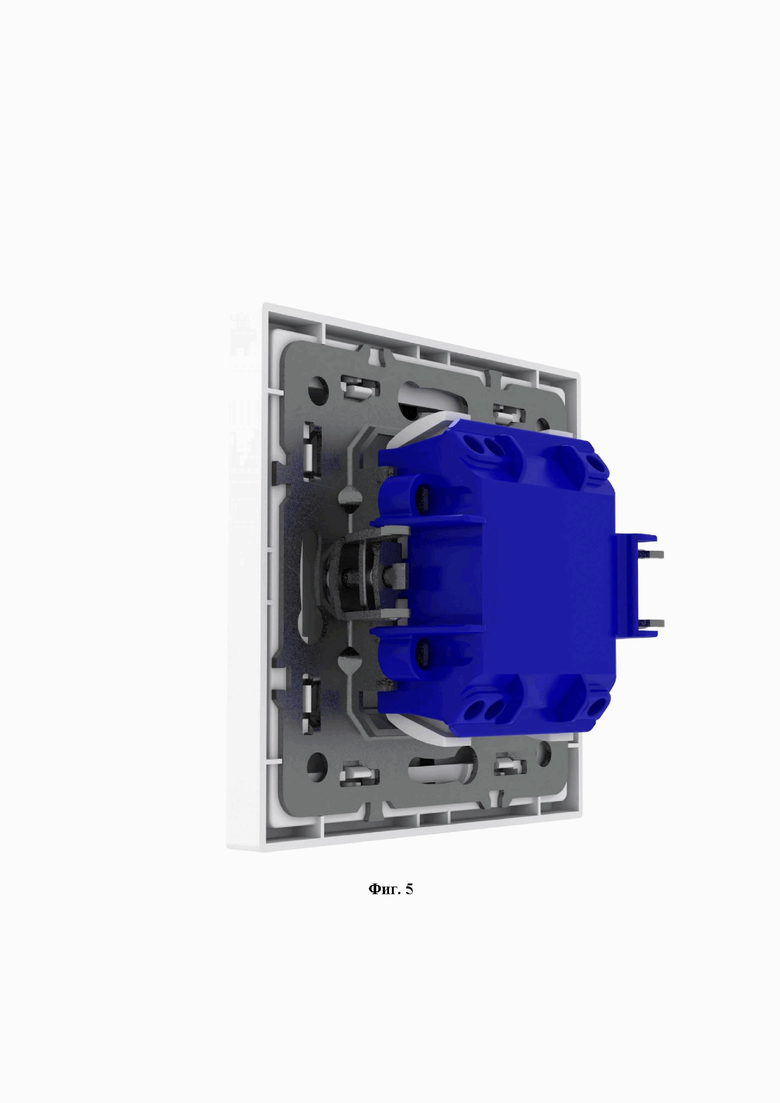

Фиг. 5 - выключатель, вид сзади;

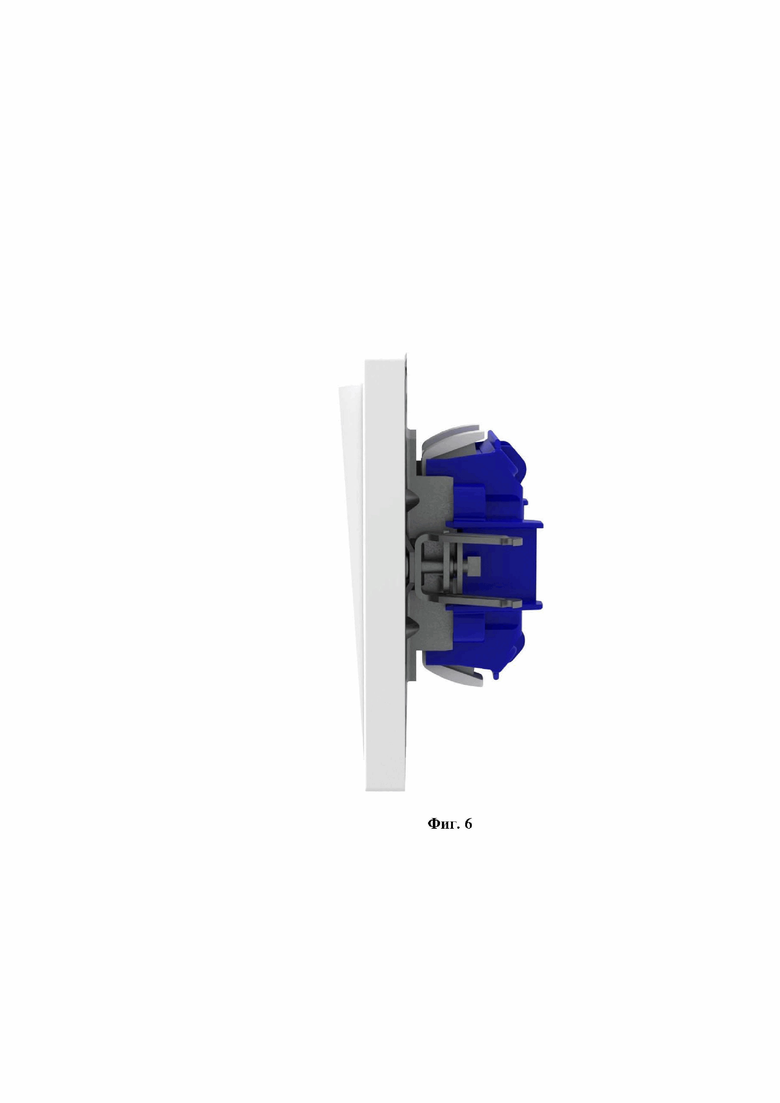

Фиг. 6 - выключатель, вид сбоку;

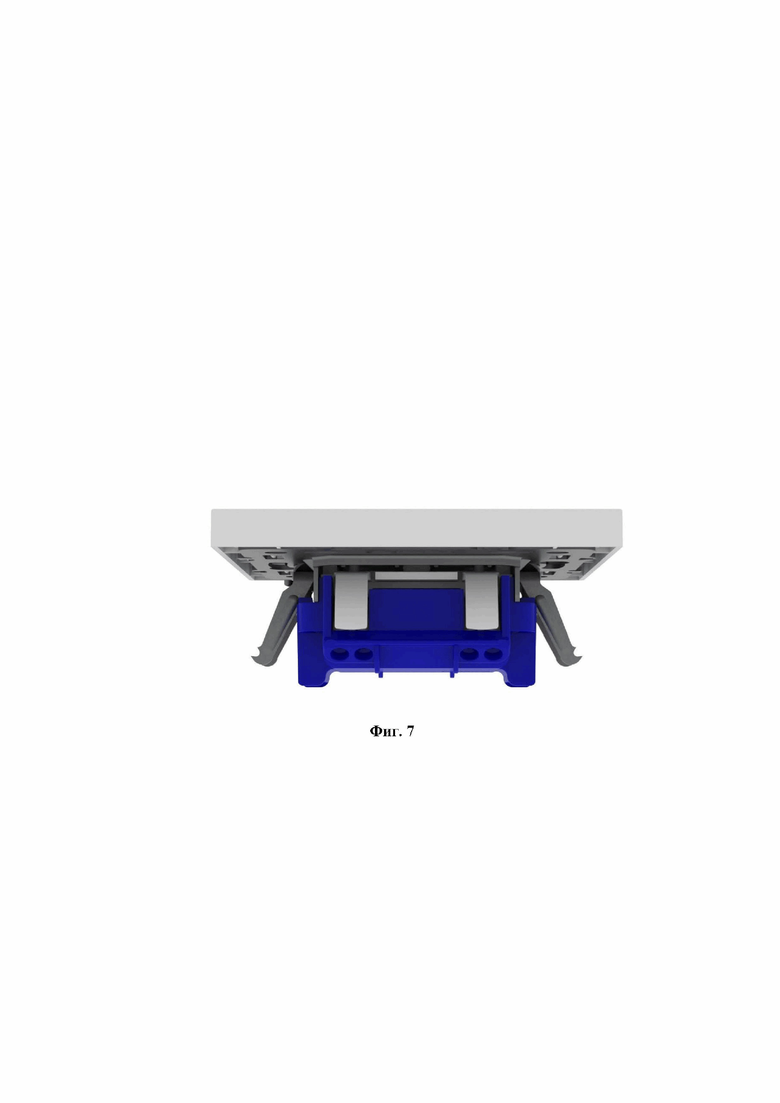

Фиг. 7 - выключатель, вид сверху.

Описание элементов устройства:

1 - Крепление 1;

2 - Крепление 2;

3 - Рамка;

3.1 - Соединение шип-паз;

3.2 - Диагональные отверстия;

4 - Винт лапки;

5 - Суппорт;

6 - Лапка фиксирующая;

7 – Гайка упорная;

8 - Накладка клавиши;

9 - Корпус механизма;

10 - Рассеиватель;

11 - Светодиодные модули;

12 - Клавиша;

13 - Основание клавиш с ножимами;

14 - Толкатель;

15 - Клемма.

Функциональное назначение элементов устройства

1. Выключатель

Винт лапки Винт, перемещающий лапку фиксации Гайка винта лапки Основание винта Светодиодный модуль Модуль подсветки клавиши в
выключенном положении Клемма Провод устанавливается в
пружинный зажим Клавиша Элемент, который перемещает
толкатель и изменяет
коммутацию механизма Корпус механизма Корпус механизма закрывает заднюю
часть изделия и объединяет все
компоненты воедино Лапка фиксации Металлический элемент,
который надежно фиксирует выключатель в стене Накладка клавиши Внешняя накладка,
закрывающая механизм Основание клавиш с нажимами Основание сформировано воедино с механизмом демонтажа провода.
При нажатии на указанный элемент, происходит разжатие пружины токопроводящих элементов и как следствие позволяет удалить провод из механизма Рамка Внешняя часть изделия.
Объединяющая механизмы воедино. Рассеиватель Элемент служит для равномерного
рассеивания потока от
светодиодного модуля Суппорт Металлическое основание выключателя Толкатель Подпружиненный элемент
изменяющий положение
механизма выключателя

2. Рамка

Крепление 1 Указанный вид крепления
предназначен для фиксации
внешних накладок к рамке.
Крепление универсально,
позволяет устанавливать
накладку в любом положении. Крепление 2 Лапка крепления рамки к
суппорту. Геометрия рамки
позволяет крепить ее как вертикально, так и горизонтально. Рамка Важно обратить внимание на
следующие габариты изделия.
Толщина - 7,5мм.
Внутренний размер 71,2×71,2мм

3. Суппорт

Винт механизма Винт, перемещающий лапку
фиксирующую вдоль
основания суппорта Гайка упорная Указанная гайка позволяет
прижимать лапку
фиксирующую при обратном
вращении винта Лапка фиксирующая Лапка предназначена для
жесткой фиксации механизма
внутри подразетника Основание суппорт Металлическое основание выключателя

Преимущества заявленного устройства:

Заявляемое устройство имеет уникальность, в первую очередь, из-за нижеперечисленных комбинаций особенностей элементов устройства.

Каждый элемент по отдельности, в той или иной степени известен, но в предлагаемом варианте эти элементы скомбинированы и доработаны таким образом, что в их комбинации получено инновационное изделие.

Комбинация компонентов, которые обеспечивают достижение заявленного технического результата:

1. Конструкция суппорта,

2. Конструкция внешней рамки,

3. Конструкция фиксирующих лапок,

4. Быстрозажимный монтаж провода,

5. Вывод монтажного провода.

Описание особенностей каждого элемента

Рамка

1. Конструкция внешней рамки

1.1. Конструкция внешней рамки изготовлена таким образом, что имеет плотное прилегание к стене.

2. Конструкция фиксирующих лапок

Конструкция рамки (поз. 3) имеет фиксирующие крепления (поз. 1 и поз. 2), которая позволяет использовать рамку (поз. 3), как в горизонтальном, так и в вертикальном положении, что актуально для многих постовых рамок.

Суппорт

1. Конструкция суппорта

1.1. Для удобного и более легкого монтажа изделий в многопостовых рамках используется соединение шип-паз (поз.3.1). Что позволяет комфортно объединять элементы суппорта воедино, упрощая их выравнивание и как следствие корректный монтаж всех механизмов.

Диагональные отверстия (поз. 3.2) предназначены для фиксации на фасадных (напр. деревянных) поверхностях в тех местах, где нет возможности устанавливать в подразетники.

Конструкция лапки фиксирующей (поз. 6) предназначена для дополнительной фиксации изделия в стене.

Винт лапки (поз. 4) имеет специальный выступ, который предотвращает выход из гайки упорной (поз. 7), что также упрощает работу с изделием во время демонтажа.

Выключатель

1. Вывод монтажного провода

1.1. Вывод монтажного провода осуществляется через корпус механизма (поз. 9) под углом 45 градусов, что дает более комфортное использование изделия в стене.

2. Быстрозажимной монтаж провода

Монтаж провода выполняется за счет клемм (поз. 15), а демонтаж осуществляется за счет ножей на основании клавиш с ножами (поз. 13)

3. Конструкция суппорта

В транспортном положении и в момент монтажа, лапки фиксации (поз. 6) убраны в корпус механизма (поз. 9), который предотвращает надрывы упаковки и проводов в момент монтажа.

Порядок сборки выключателя

Состав и сборка изделия будет осуществляться на основании представленных ниже фигур 1, 2, 3.

Сборка выключателя начинается с корпуса механизма (поз. 9). В него вкладываются токопроводящие клеммы (поз. 15) и закрывается основанием клавиш с ножами (поз. 13), при этом необходимо установить внутрь толкатели (поз. 14). Укомплектованное изделие дополняется суппортом (поз. 5) и рамкой (поз. 3). Далее в основание клавиши с ножами (поз. 13) устанавливаются светодиодные модули (поз. 11). Подготовка внешней крышки начинается с накладки клавиши (поз. 8), в нее устанавливается рассеиватель светового потока (поз. 10). И последний шаг, сборка воедино за счет защелок на клавише (поз. 12).

Изобретение относится к электротехнике, более конкретно - к устройству двухклавишного выключателя. Технический результат заключается в упрощении сборки и демонтажа устройства, упрощении конструкции, повышении безопасности и надежности изделия. Для этого двухклавишный выключатель с подсветкой содержит корпус механизма, включающий токопроводящие клеммы и толкатели, закрытый основанием клавиши с нажимами, в основание с нажимами установлены светодиодные модули, при этом корпус дополнен суппортом, включающим соединение шип-паз, расположенное в верхней части суппорта, диагональные отверстия, выполненные для фиксации устройства на поверхности, лапку фиксирующую, выполненную для дополнительной фиксации устройства, винт лапки фиксации, имеющий выступ, выполненный для предотвращения выхода винта из гайки упорной; рамку, объединяющую механизмы устройства воедино, которая включает крепление 1 и крепление 2, при этом рамка выполнена с возможностью крепления устройства в горизонтальном и вертикальном положении на поверхности; внешнюю крышку, которая включает накладную клавишу, в которую установлен рассеиватель светового потока. 4 з.п. ф-лы, 7 ил., 3 табл.

1. Двухклавишный выключатель с подсветкой, содержащий корпус механизма (9), включающий токопроводящие клеммы (15) и толкатели (14), закрытый основанием клавиши с нажимами (13), в основание клавиши с нажимами установлены светодиодные модули (11), при этом корпус дополнен суппортом (5), включающим соединение шип-паз (3.1), расположенное в верхней части суппорта, диагональные отверстия (3.2), выполненные для фиксации устройства на поверхности, лапку фиксирующую (6), выполненную для дополнительной фиксации устройства, винт лапки фиксации (4), имеющий выступ, выполненный для предотвращения выхода винта (4) из гайки упорной (7); рамку (3), объединяющую механизмы устройства воедино, которая включает крепление 1 (1) и крепление 2 (2), при этом рамка (3) выполнена с возможностью крепления устройства в горизонтальном и вертикальном положении на поверхности; внешнюю крышку, которая включает накладную клавишу (8), в которую установлен рассеиватель светового потока (10).

2. Двухклавишный выключатель с подсветкой по п. 1, отличающийся тем, что вывод монтажного провода осуществлен через корпус механизма (9) под углом 45 градусов.

3. Двухклавишный выключатель с подсветкой по п. 1, отличающийся тем, что монтаж провода осуществлен за счет клемм (15), а демонтаж – за счет нажимов на основании клавиши с нажимами (13).

4. Двухклавишный выключатель с подсветкой по п. 1, отличающийся тем, что в транспортном положении и при монтаже устройства лапки фиксации (6) расположены в корпусе (9).

5. Двухклавишный выключатель с подсветкой по п. 1, отличающийся тем, что крепление внешней крышки осуществлено при помощи защелок на клавише (12).
