Холодильник Российский патент 2025 года по МПК F25D23/02

Настоящее изобретение относится к холодильнику, имеющему корпус прибора и по меньшей мере одну дверь, установленную с возможностью поворота на корпусе прибора, причем дверь удерживается с возможностью поворота между закрытым положением и положением максимального открывания с помощью по меньшей мере одного многозвенного шарнира и примыкает к корпусу прибора в закрытом положении посредством по меньшей мере одного уплотнения, при этом по меньшей мере один многозвенный шарнир содержит монтажный элемент, удерживаемый на корпусе прибора, и шарнирную часть, прикрепленную к двери, при этом монтажный элемент и шарнирная часть удерживаются с возможностью поворота друг относительно друга с помощью соединительного механизма, содержащего множество шарнирно соединенных рычагов.

DE 10 2006 018 290 описывает холодильник с регулируемой по высоте дверью, в которой подшипник для двери имеет регулировочный механизм. Подшипник образован штифтом так, что дверь может поворачиваться вокруг вертикальной оси. Холодильники этого типа имеют тот недостаток, что при открывании двери она только вращается, но не движется вперед, так что невозможно установить дверь в предмет мебели. Боковые стенки предмета мебели выступают над передней стороной корпуса прибора, так что раскрытый там холодильник не может быть встроен в предмет мебели.

Кроме того, имеются многозвенные шарниры для подвески дверей на холодильниках, такие как описанные в WO 2008/119647, в которых шарнирная часть соединена с монтажной пластиной на корпусе прибора с помощью рычажного механизма с несколькими шарнирно соединенными рычагами. С такими многозвенными шарнирами дверь может выполнять поступательное движение вперед в дополнение к вращательному движению во время поворотного движения, так что холодильник может быть встроен в корпус мебели. Эти многозвенные шарниры иногда должны поддерживать тяжелые грузы, что может привести к опусканию двери во время поворотного движения. Кроме того, производственные допуски могут вызвать проблемы во время сборки.

Таким образом, задачей настоящего изобретения является создание холодильника, в котором многозвенный шарнир может быть лучше приспособлен к соответствующей ситуации установки.

Эта задача решается с помощью холодильника, имеющего признаки пункта 1 формулы.

В холодильнике согласно изобретению поворотная дверь удерживается с возможностью поворота с помощью по меньшей мере одного многозвенного шарнира, который крепится к устройству с помощью монтажного элемента, причем монтажный элемент оснащен регулировочным устройством, которое содержит крепежную часть, прикрепленную к корпусу прибора, и регулировочный элемент, посредством которого положение монтажного элемента относительно крепежной части может быть отрегулировано по меньшей мере в одном пространственном направлении. Это позволяет производить регулировку при установке многозвенного шарнира, так что могут быть компенсированы производственные допуски или может быть компенсировано опускание двери после определенного периода работы. Таким образом, можно отрегулировать положение двери, особенно в отношении надежного уплотнения относительно корпуса прибора в закрытом положении двери. Кроме того, можно точно отрегулировать схему соединения и предотвратить столкновения с близлежащими компонентами.

Предпочтительно, регулировочный элемент может быть использован для выполнения вращательного поворотного движения, и поступательное движение монтажного элемента может быть осуществлено посредством вращательного движения. Регулировочный элемент может содержать резьбовой участок, который содержит по меньшей мере одну резьбу из следующей группы типов резьбы: плоская резьба, цилиндрическая резьба и коническая резьба. Это обеспечивает возможность бесступенчатой регулировки монтажного элемента. Это означает, что точная регулировка может быть выполнена путем поворота регулировочного элемента.

Регулировочный элемент предпочтительно выполнен с возможностью вращения, но неподвижен в осевом направлении. Регулировочный элемент может быть расположен в зацеплении с внутренней резьбовой вставкой, которая удерживается без возможности поворота на крепежной части. При вращении регулировочного элемента внутренняя резьбовая вставка может быть смещена в осевом направлении относительно регулировочного элемента, что влияет на процесс регулировки. Вместо резьбового участка также может быть использован регулировочный червячный винт или эксцентрик.

Регулировочное устройство предпочтительно используется для регулировки высоты монтажного элемента относительно крепежной части на корпусе прибора. Регулировка высоты позволяет выровнять дверь в вертикальном направлении. Регулировочный элемент предпочтительно также выполнен с возможностью вращения вокруг вертикальной оси для выполнения регулировки высоты. Дополнительно или альтернативно, регулировочное устройство может также осуществлять боковую регулировку или регулировку глубины, опционально обеспечивая несколько регулировочных механизмов, которые являются частью общего регулировочного устройства. Вместо линейной регулировки монтажной части также может быть предусмотрена регулировка поворота, например, для изменения наклона шарнирной части в положении открывания и диапазоне поворота.

Для стабильного монтажа двери монтажный элемент предпочтительно имеет U-образную форму в поперечном сечении, благодаря чему крепежная часть может быть отрегулирована между двумя ножками монтажного элемента. Монтажный элемент может быть выполнен, например, в виде детали из листовой стали, изогнутой в U-образную форму.

Предпочтительно, монтажный элемент содержит продолговатое отверстие, которое выровнено параллельно направлению регулировки в продольном направлении. Это позволяет крепить монтажный элемент в смонтированном положении, с одной стороны, к крепежной части, а с другой стороны, крепить непосредственно к корпусу устройства с помощью дополнительных крепежных средств для обеспечения свободного монтажа, несмотря на регулировочный механизм.

Предпочтительно, по меньшей мере один многозвенный шарнир расположен на монтажном элементе, опционально также два многозвенных шарнира, чтобы с возможностью поворота поддерживать две разные двери.

Предпочтительно, на регулировочном элементе предусмотрено гнездо инструмента, такое как шестигранный (Hex) ключ (гнездо) или паз, для регулировки положения монтажного элемента.

Многозвенный шарнир для удержания двери может, например, быть выполнен в виде семизвенного шарнира с четырьмя рычагами, которые шарнирно соединены между собой. Возможна также конструкция в виде шарнира с четырьмя соединениями или с другим числом осей соединений.

В предпочтительном варианте осуществления изобретения, многозвенный шарнир содержит по меньшей мере один линейный демпфер с корпусом демпфера и смещаемым поршневым штоком. Корпус демпфера может быть закреплен в гнезде на удерживающем элементе на рычаге соединительного механизма. Затем поршневой шток может быть вставлен в корпус демпфера с помощью исполнительного элемента, который расположен на дополнительном рычаге соединительного механизма. Таким образом, контакт исполнительного элемента и поршневого штока может происходить в демпфирующей области, которая образована между положением закрытия двери и угловым диапазоном от 20° до 30°, чтобы тормозить дверь до достижения положения закрытия во время движения закрытия двери. Дальнейший диапазон открывания двери может затем быть свободным по отношению к линейному демпферу.

Удерживающий элемент для крепления линейного демпфера предпочтительно имеет гнездо для корпуса демпфера, на котором предусмотрен стопор для поддержки корпуса демпфера. Таким образом, высокие демпфирующие усилия также могут передаваться в ограниченном пространстве установки.

Многозвенный шарнир также может использоваться без демпфера.

Для обеспечения стабильной конструкции многозвенного шарнира могут быть использованы рычаги, которые имеют U-образную форму, в частности в поперечном сечении, и которые по меньшей мере частично перекрывают или блокируют друг друга в закрытом положении.

Предпочтительно, регулировочное устройство содержит по меньшей мере один вращающийся червячный винт, который перемещает монтажный элемент поступательно посредством вращения. Это позволяет достичь сравнительно большого пути регулировки, например, от 2 мм до 10 мм.

Для оптимального позиционирования двери на холодильнике регулировочное устройство может обеспечивать возможность регулировки монтажного элемента по меньшей мере в двух различных направлениях. Например, с помощью регулировочного устройства могут быть выполнены регулировка по высоте и боковая регулировка, чтобы иметь возможность оптимально позиционировать дверь относительно корпуса прибора, в частности, относительно закрытого положения.

Для компактной конструкции регулировочное устройство может иметь опорную пластину, прикрепленную к корпусу прибора, и по меньшей мере один регулировочный элемент между монтажным элементом и опорной пластиной. Монтажный элемент может зацепляться вокруг регулировочного элемента направляющими элементами и удерживаться с возможностью смещения на регулировочном элементе. Альтернативно, регулировочный элемент может также охватывать монтажный элемент и направлять его в продольном направлении. Если регулировочный элемент и монтажный элемент удерживаются друг на друге так, чтобы быть линейно смещаемыми, на основании монтажного элемента может быть выполнено по меньшей мере одно отверстие, в котором установлен с возможностью вращения червячный винт или другой регулировочный элемент. Затем, путем вращения червячного винта, монтажный элемент может перемещаться относительно регулировочного элемента. Кроме того, регулировочный элемент может перемещаться относительно корпуса прибора с помощью другого червячного винта или другого регулировочного элемента для обеспечения регулировки в разных направлениях.

Изобретение более подробно объясняется ниже на примере варианта его осуществления со ссылкой на прилагаемые чертежи. Оно показано на:

Фиг. 1А и 1В два вида холодильника с двумя дверями согласно изобретению;

Фиг. 2А и 2В два вида холодильника с четырьмя дверями согласно изобретению;

Фиг. 3А и 3В - два вида холодильника в области многозвенного шарнира;

Фиг. 4 - вид в разобранном состоянии многозвенного шарнира;

Фиг. 5A-5D множественные виды многозвенного шарнира с фиг. 4 в разных положениях;

Фиг. 6А и 6В - два вида многозвенного шарнира с регулировочным устройством;

Фиг. 7А-7С несколько видов многозвенного шарнира в разных положениях регулировочного устройства, и

Фиг. 8А-8С - множественные виды узла многозвенного шарнира.

Фиг. 9 - вид в перспективе еще одного примера многозвенного шарнира с регулировочным устройством;

Фиг. 10А и 10В два вида в разобранном состоянии регулировочного устройства многозвенного шарнира с фиг. 9;

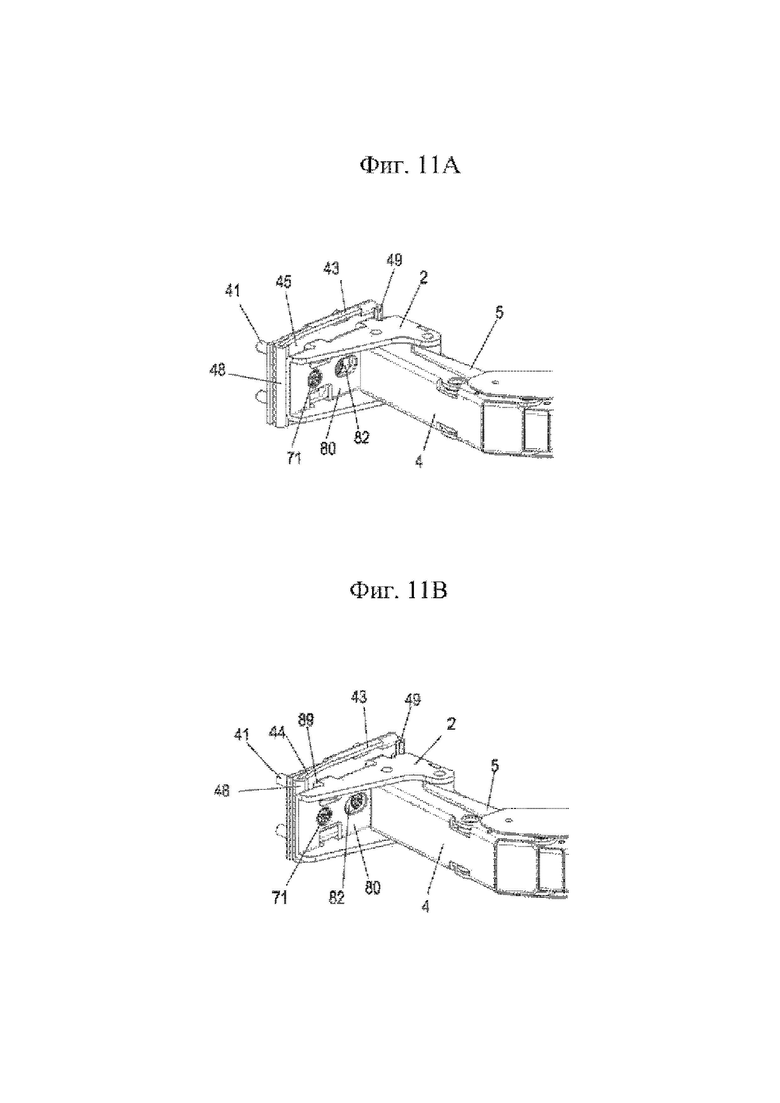

Фиг. 11А и 11В - два вида регулятора с фиг. 9 в разных боковых положениях;

Фиг. 12А и 12В - два вида регулятора с фиг. 9 в разных положениях по высоте;

Фиг. 13A-13D - множественные виды узла многозвенного шарнира с регулировочным устройством с фиг. 9;

Фиг. 14 - вид в перспективе многозвенного шарнира с модифицированным регулировочным устройством;

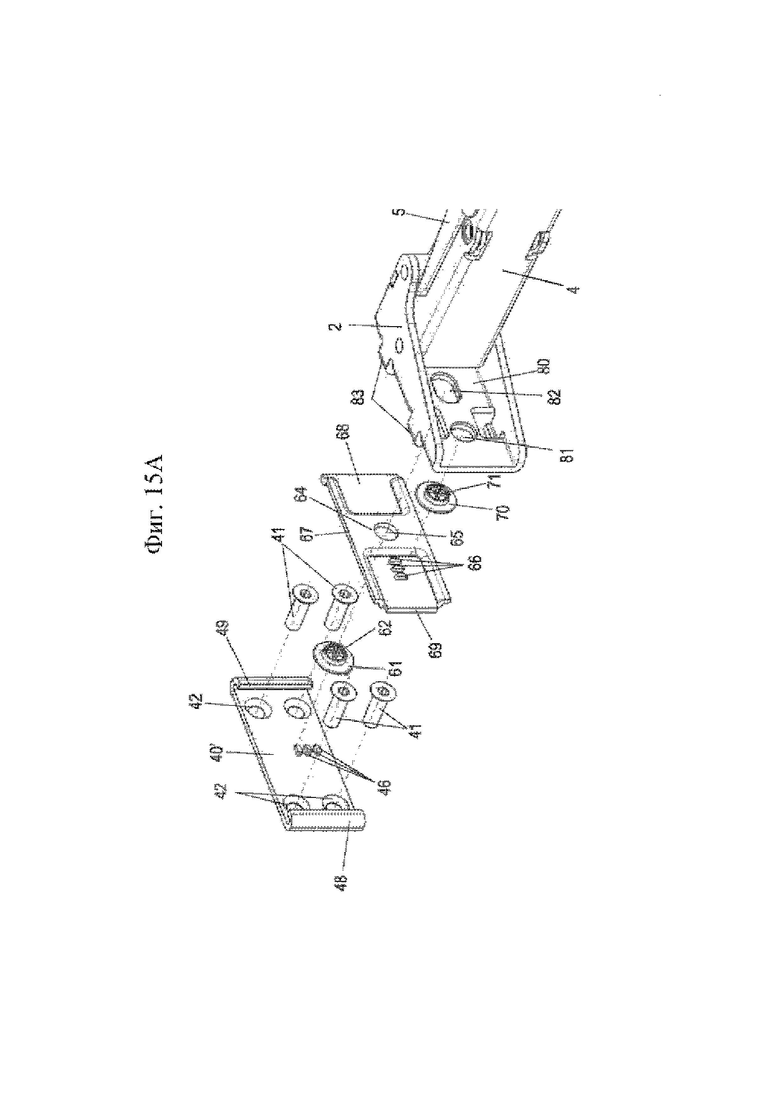

Фиг. 15А и 15В - два вида в разобранном состоянии регулятора с фиг. 14;

Фиг. 16А и 16В два вида регулятора с фиг. 14 в разных боковых положениях;

Фиг. 17А и 17В два вида регулятора с фиг. 14 в разных положениях по высоте; и

Фиг. 18А-18С - множественные виды многозвенного шарнира с фиг. 14 во время сборки.

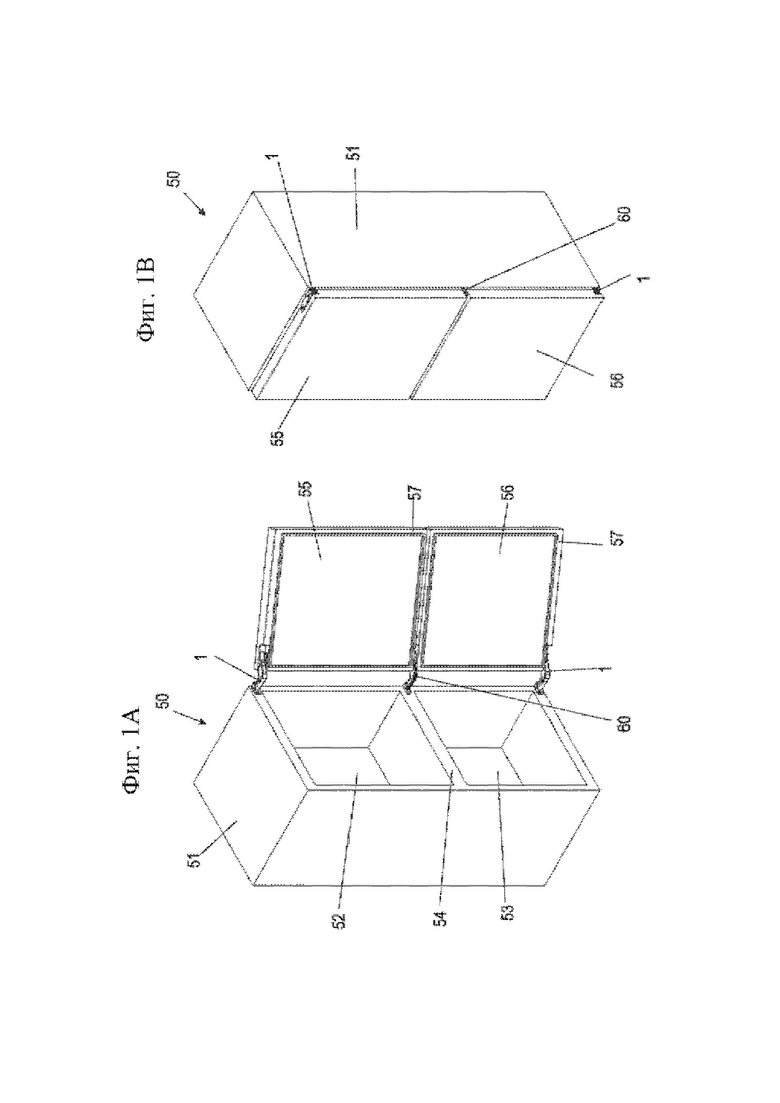

Холодильник 50 содержит корпус 51 прибора, в котором предусмотрены верхняя внутренняя часть 52 и нижняя внутренняя часть 53, которые отделены друг от друга основанием 54. Верхняя внутренняя часть 52 может быть закрыта с помощью верхней двери 55, в то время как нижняя внутренняя часть 53 может быть закрыта с помощью нижней двери 56. Двери 55 и 56 могут содержать отсеки и удерживающие средства для хранения предметов в дополнение к изоляции на стороне, обращенной к внутренним пространствам 52 и 53. На каждой двери 55 и 56 также предусмотрено кольцевое уплотнение 57, которое в закрытом положении создает уплотнение относительно внутренних пространств 52 или 53.

Верхняя дверь 55 удерживается с возможностью поворота на корпусе 51 прибора с помощью верхнего многозвенного шарнира 1 и верхнего соединительного механизма на двойном шарнире 60. Нижняя дверь 56 удерживается с возможностью поворота сверху нижним соединительным механизмом на двойном шарнире 60, а внизу другим многозвенным шарниром 1.

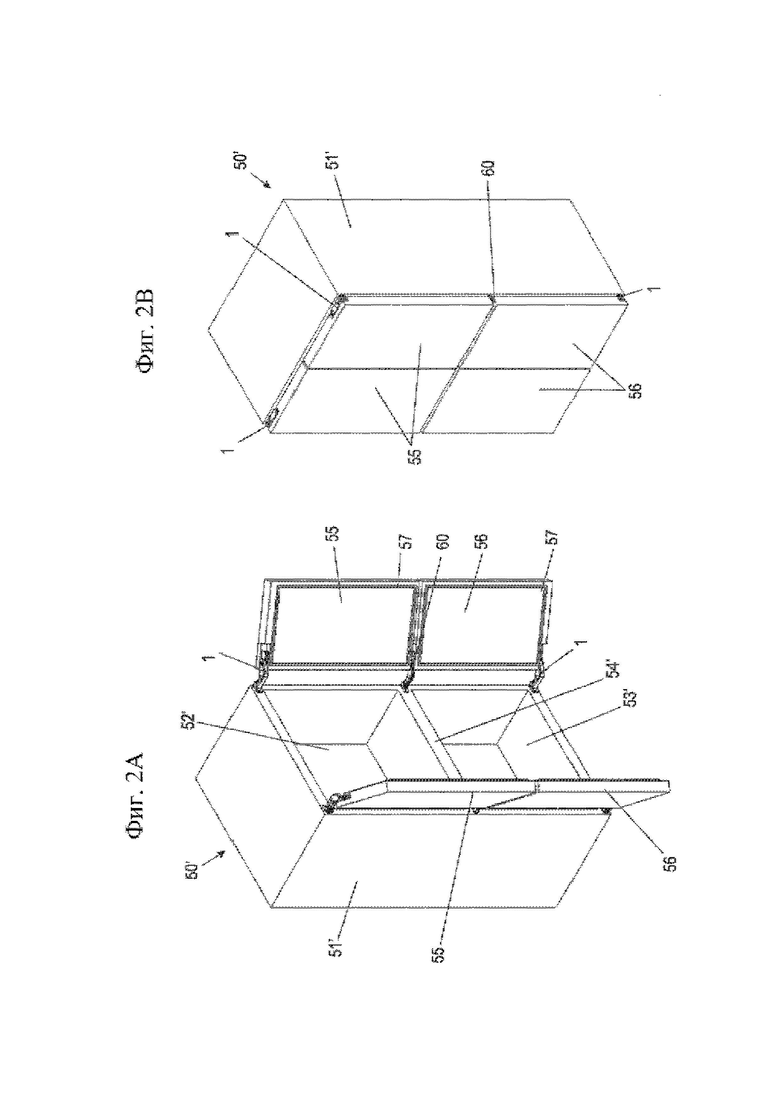

На фиг. 2А и 2В показан модифицированный холодильник 50', содержащий корпус 51' прибора, на котором установлены с возможностью поворота две верхние двери 55 и две нижние двери 56. Две верхние двери 55 закрывают верхнее внутреннее пространство 52' в корпусе 51' прибора, а две нижние двери 56 закрывают нижнее внутреннее пространство 53'. Внутренние пространства 52' и 53' отделены друг от друга полом 54'. Каждая из дверей 55 установлена с возможностью поворота в верхней части с помощью многозвенного шарнира 1 и в нижней части с помощью двойного шарнира 60. Нижние двери 56 установлены с возможностью поворота в верхней части с помощью двойного шарнира 60 и в нижней части с помощью дополнительного многозвенного шарнира 1.

Разумеется, можно устанавливать двери 55 и 56 на корпусе 51 или 51' прибора без двойного шарнира 60, используя только два или более многозвенных шарниров 1.

Холодильники 50 или 50' могут быть установлены как отдельно стоящие блоки, но также могут быть установлены в шкафном блоке. Во избежание столкновения с боковыми стенками шкафного блока многозвенные шарниры 1 и двойной шарнир 60 выполнены так, что шарнирная часть на дверях 55 и 56 одновременно удаляется из корпуса 51 или 51' прибора во время поворотного движения.

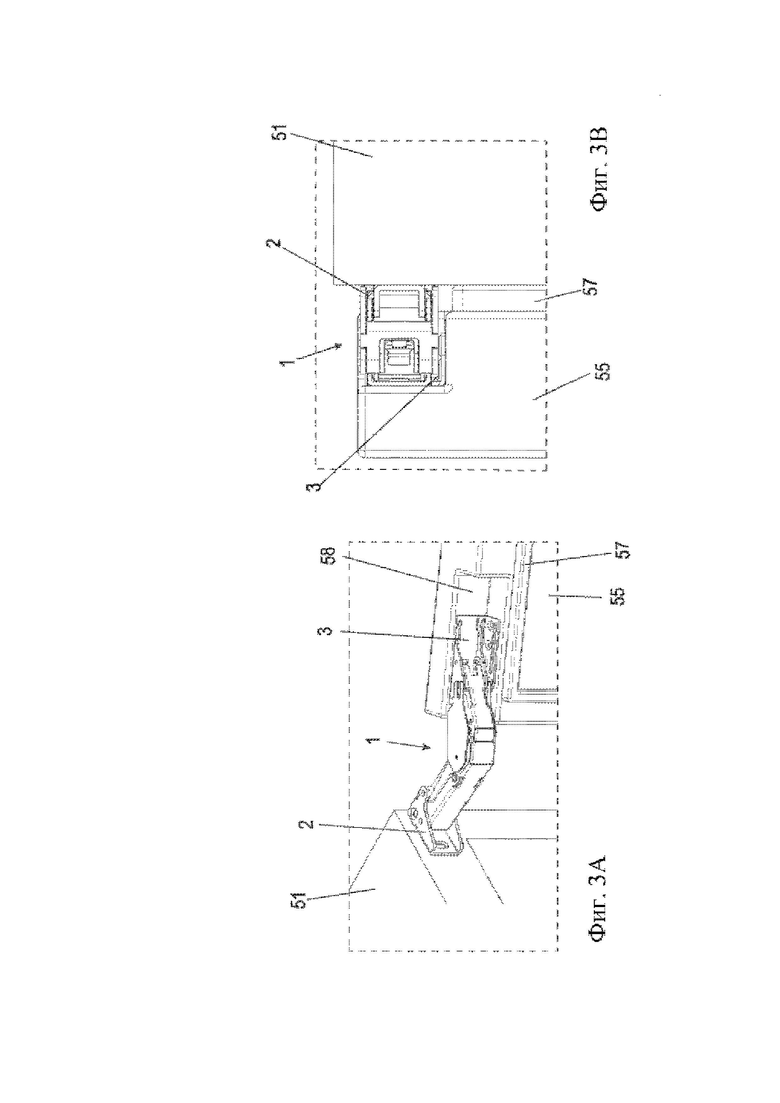

На фиг. 3А и 3В показан многозвенный шарнир 1 в собранном положении. Монтажный элемент 2 прикреплен к передней торцевой поверхности корпуса 51 прибора. Шарнирный элемент 3 вставлен в выемку 58 на двери 55, которая расположена снаружи кольцевого уплотнения 57. Выемка 58 обеспечивает возможность по меньшей мере частичного встраивания многозвенного шарнира 1 внутрь двери 55 в закрытом положении (фиг. 3В). Верхняя сторона двери 55 находится заподлицо с верхней стороной многозвенного шарнира 1.

На фиг. 2 показан вид в разобранном состоянии многозвенного шарнира 1. Соединительный механизм содержит четыре рычага 4, 5, 6 и 7, которые образуют соединение между монтажным элементом 2 и шарнирной частью 3.

Монтажный элемент 2 прикреплен к корпусу 51 с помощью продолговатого отверстия 28 с крепежными средствами, такими как винты, и содержит первую ось А1, с которой шарнирно соединен первый рычаг 4. Помимо первой оси А1, первый рычаг 4 содержит вторую ось А2 и пятую ось А5. С монтажным элементом 2 на третьей оси A3 шарнирно соединен второй рычаг 5 и содержит четвертую ось А4 на противоположном конце, которая шарнирно соединена с третьим рычагом 6. Третий рычаг 6 содержит четвертую ось А4 в центральной области и соединен с первым рычагом 4 на одном конце посредством оси А2. С противоположной стороны третий рычаг 6 соединен с шарнирной частью 3 на шестой оси А6. Шарнирная часть 3 шарнирно соединена седьмой осью А7 с четвертым рычагом 7, который шарнирно соединен на противоположном конце пятой осью А5 с первым рычагом 4. Все рычаги 4, 5, 6 и 7 выполнены из гнутой листовой стали в виде деталей с U-образным поперечным сечением.

Монтажный элемент 2 имеет регулировку по высоте. Для этого ось А20 образована винтом 20, который проходит через две ножки монтажного элемента и имеет резьбовой участок 21. На резьбовом участке 21 установлена вставка 22 с внутренней резьбой и расположена без возможности вращения на крепежной части 24. Вставка 22 с внутренней резьбой содержит два выступа 23 в качестве стопора, которые вставлены в гнезда 25 крепежной части 24. При повороте винта 20, винт 20 и, таким образом, монтажный элемент 2 смещаются в осевом направлении относительно вставки 22 с внутренней резьбой. Таким образом, вставка 22 с внутренней резьбой прикреплена к монтажной части 24, которая прикреплена к корпусу 51 устройства с помощью крепежных средств, таких как винты, которые входят в зацепление через отверстие 26 на монтажной части 24. Таким образом, путем поворота винта 20 может быть отрегулирована высота монтажного элемента 2 относительно крепежной части 24. Выступы 23 на вставке 22 с внутренней резьбой служат стопором для монтажного элемента 2, когда он отрегулирован в конечное положение, так что все еще может висеть на монтажной части 24 даже в максимально отрегулированном положении. В смонтированном положении выступы 23 выступают за монтажную часть 24 в осевом направлении.

Соединительный механизм многозвенного шарнира 1 дополнительно содержит пружину 10. Пружина 10 удерживается между первым направляющим элементом 11 и вторым направляющим элементом 12. Первый направляющий элемент 11 шарнирно соединен с вставным элементом 9 на оси A11, а второй направляющий элемент 12 шарнирно соединен с направляющим рычагом 13. Направляющий рычаг 13 шарнирно соединен с четвертым рычагом 7 и несет направляющий ролик 15, выполненный с возможностью перемещения вдоль криволинейной направляющей 18 на направляющем элементе 16. Направляющий элемент 16 закреплен на четвертом рычаге 7 через отверстие 17 с осью.

Четвертый рычаг 7 содержит вставной элемент 9, который может поворачиваться вместе с четвертым рычагом 7 вокруг пятой оси А5. Вставной элемент 9 прикреплен к четвертому рычагу 7 с помощью дополнительной оси А13. Таким образом, четвертый рычаг 7 и вставной элемент 9 образуют блок, в котором они могут перемещаться вместе, так что вставной элемент 9 также может быть опционально выполнен как единое целое с четвертым рычагом 7.

На вставном элементе 9 сформирована ось А14, в которую вставлен исполнительный элемент 14 в виде штифта. В собранном положении исполнительный элемент 14 может действовать на передние концы поршневых штоков 32, которые затем могут быть вдвинуты в корпус 31 демпфера.

Многозвенный шарнир 1 содержит два линейных демпфера 30, каждый с корпусом 31 демпфера и поршневым штоком 32. Также может быть предусмотрен только один линейный демпфер 30. Линейный демпфер или демпферы 30 расположены внутри U-образного рычага 4. Линейный демпфер или демпферы 30 по меньшей мере частично покрыт(ы) в поперечном направлении ножками U-образного рычага 4. Линейный демпфер(ы) 30 прикреплен(ы) к удерживающему элементу 33, который имеет два смежных гнезда 35, в каждое из которых вставляется часть корпуса 31 демпфера. Глубина вставления корпуса 31 демпфера ограничена стопором 34. Стопор 34 выполнен в виде стопорного штифта и вставляется в отверстие 37 удерживающего элемента 33. Стопор 34 удерживается на противоположных концах на первом рычаге 4, для чего на первом рычаге 4 сформированы отверстия 36 для вставления одного конца стопора 34. Стопор 34 также может быть прикреплен к первому рычагу 4 другими крепежными средствами. При этом стопор 34 не обязательно должен проходить через отверстие 37 на удерживающем элементе 33, и может также проходить рядом с удерживающим элементом 33.

Удерживающий элемент 33 прикреплен к пятой оси А5 через отверстие и в установленном положении поддерживается и перемещается вместе с первым рычагом 4.

В проиллюстрированном варианте осуществления изобретения шарнирная часть 3 имеет L-образную форму в поперечном сечении, при этом монтажная часть 103 крепится к шарнирной части 3 так, что шестая ось А6 и седьмая ось А7 могут проходить между стенкой шарнирной части 3 и монтажной частью 103.

Многозвенный шарнир 1 дополнительно содержит крышки 8, которые в открытом положении закрывают зазоры между третьим рычагом 6 и четвертым рычагом 7, тем самым образуя защиту против зацепления. Крышки 8 могут удерживаться шарнирно на стопоре 34 и иметь продолговатую направляющую отверстия, которая взаимодействует с направляющим штифтом, прикрепленным к шарнирной части 3.

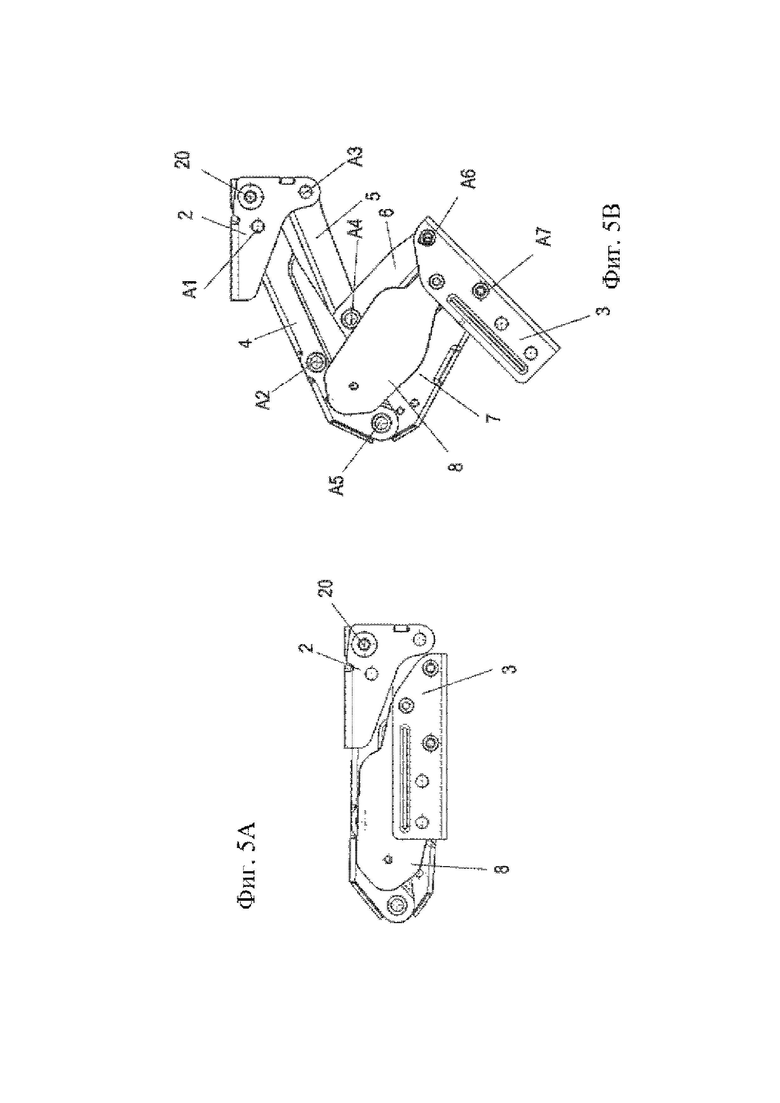

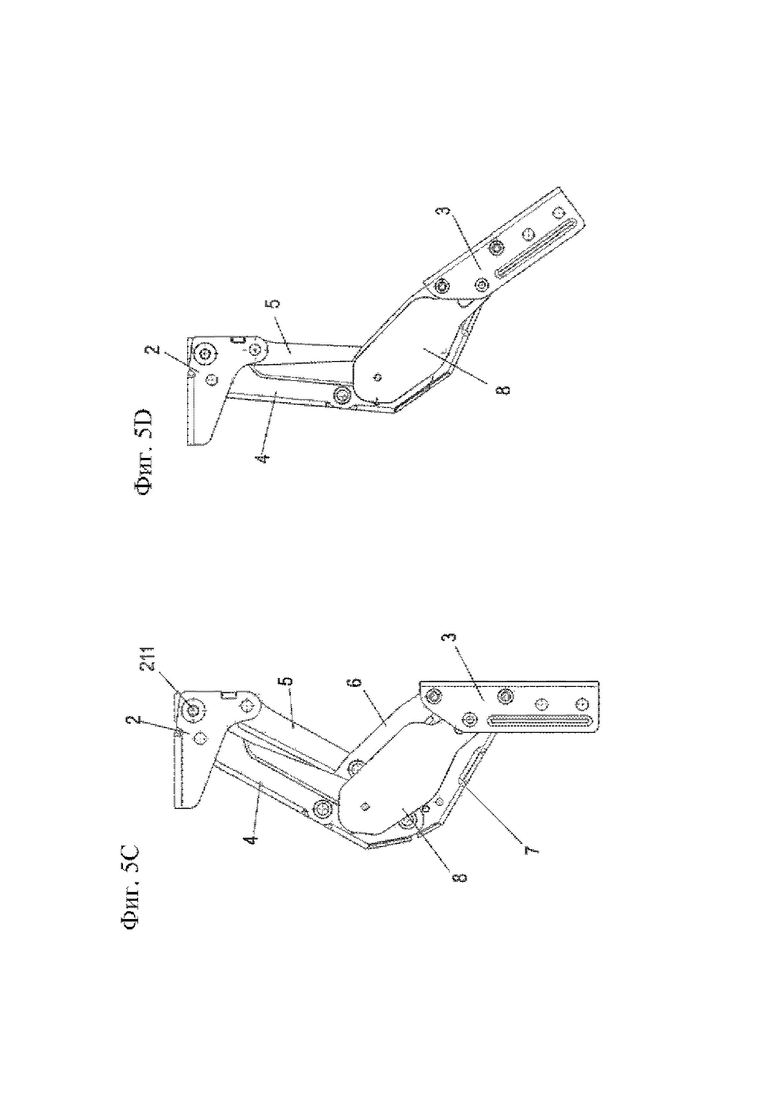

На фиг. 5A-5D показан многозвенный шарнир 1 в разных положениях. В сложенном закрытом положении (фиг. 5А) рычаги 4, 5, 6 и 7 соединительного механизма вложены друг в друга, а многозвенный шарнир 1 имеет коробчатую форму.

Когда шарнирная часть 3 поворачивается относительно монтажного элемента 2, соединительный механизм разворачивается, а рычаги 4, 5, 6 и 7 поворачиваются друг к другу, как показано на фиг. 5В и 5С. На фиг. 5D показано положение максимального открывания шарнирной части 3, которое, например, находится в диапазоне от 100° до 150° от закрывающего положения. Угол раскрытия может быть определен по двум параллельным поверхностям в закрытом положении монтажного элемента 2 и шарнирной части 3.

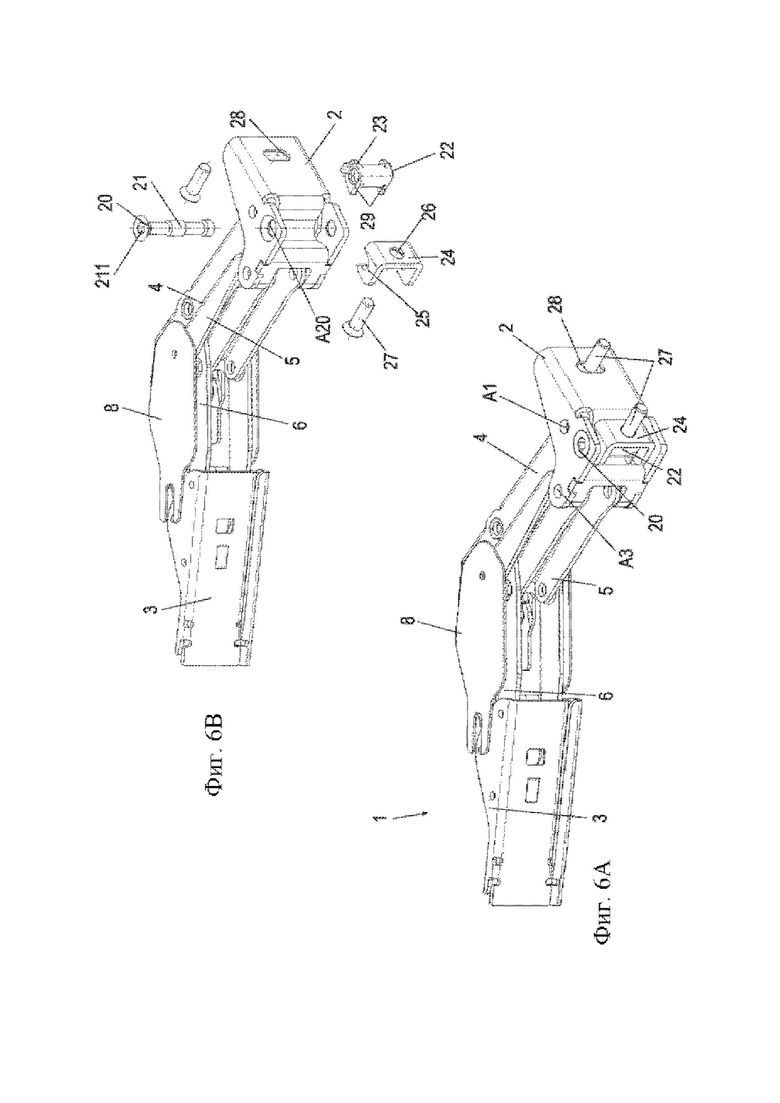

На фиг. 6А и 6В показано регулировочное устройство на монтажном элементе 2. Монтажный элемент 2 имеет U-образную форму в поперечном сечении, в результате чего оси А1 и A3 прикреплены к противоположным ножкам монтажного элемента 2. Винт 20 в качестве регулировочного элемента также удерживается между двумя ножками, в результате чего винт 20 установлен таким образом, что он не может быть смещен в осевом направлении, но может вращаться. Вставка 22 с внутренней резьбой установлена на винте 20 на резьбовом участке 21. Регулировочный винт 20 вставлен в гнезда 25 крепежной части 24 и удерживается с возможностью вращения. Если винт 20 повернут, монтажный элемент 2, таким образом, смещается в осевом направлении винта 20, в результате чего вставка 22 с внутренней резьбой остается неподвижной на монтажной части 24.

Вставка 22 с внутренней резьбой имеет два радиально выступающих фланца 29. Фланцы 29 образуют противовращательное устройство по отношению к монтажному элементу 2 и образуют контактную поверхность с двумя перемычками крепежной части 24. Выступы 23 вставки 22 с внутренней резьбой ограничивают регулировку в осевом направлении. В максимальных регулировочных положениях монтажный элемент 2 все еще может быть смонтирован и демонтирован.

На фиг. 6А показано собранное положение с крепежным средством в виде винта 27, проходящего через монтажную часть 24. Продолговатое отверстие 28 в нижней части монтажного элемента 2 также пронизано винтом 27. Продолговатое отверстие 28 выполнено с продольным направлением, параллельным осевому направлению винта 20.

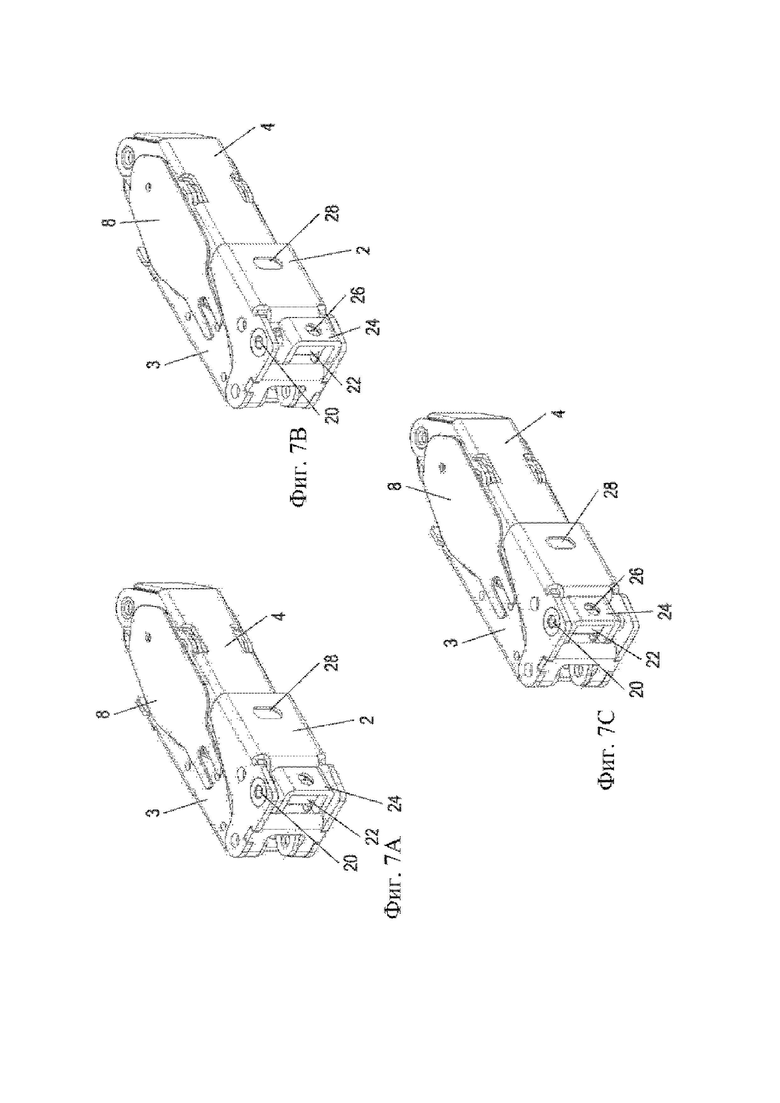

На фиг. 7А-7С показаны различные положения крепежной части 24 на монтажном элементе 2. На фиг. 7А показано центральное положение, в котором U-образная крепежная часть 24 расположена своими двумя перемычками на расстоянии от двух ножек монтажного элемента 2. Путем поворота винта 20, крепежная часть 24 может быть опущена, как показано на фиг. 7В, так что крепежная часть 24 располагается рядом с нижней ножкой монтажного элемента 2. Если винт 20 повернут в противоположном направлении, крепежная часть 24 может быть расположена рядом с верхней ножкой, как показано на фиг. 7С. Крепежная часть 24 не входит в непосредственный контакт с монтажным элементом 2 и контактирует только с регулировочным винтом 20 и вставкой 22 с внутренней резьбой. Торцевой стопор регулировки является результатом выступов 23 на вставке 22 с внутренней резьбой, как описано выше.

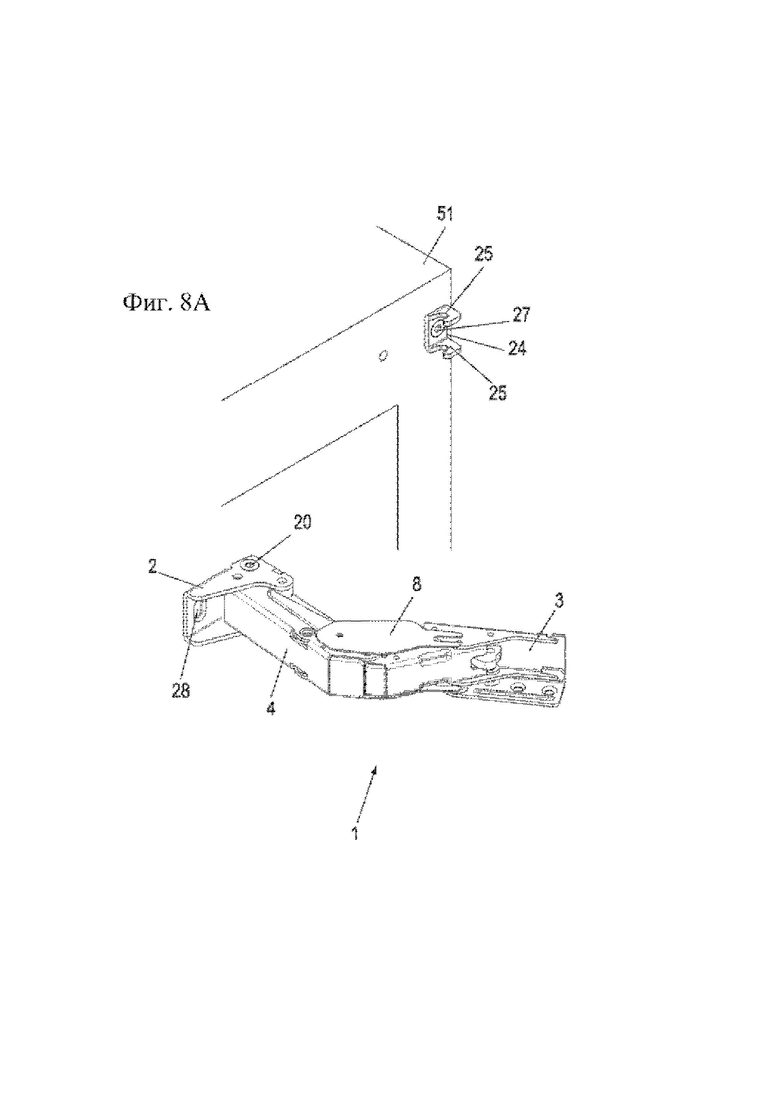

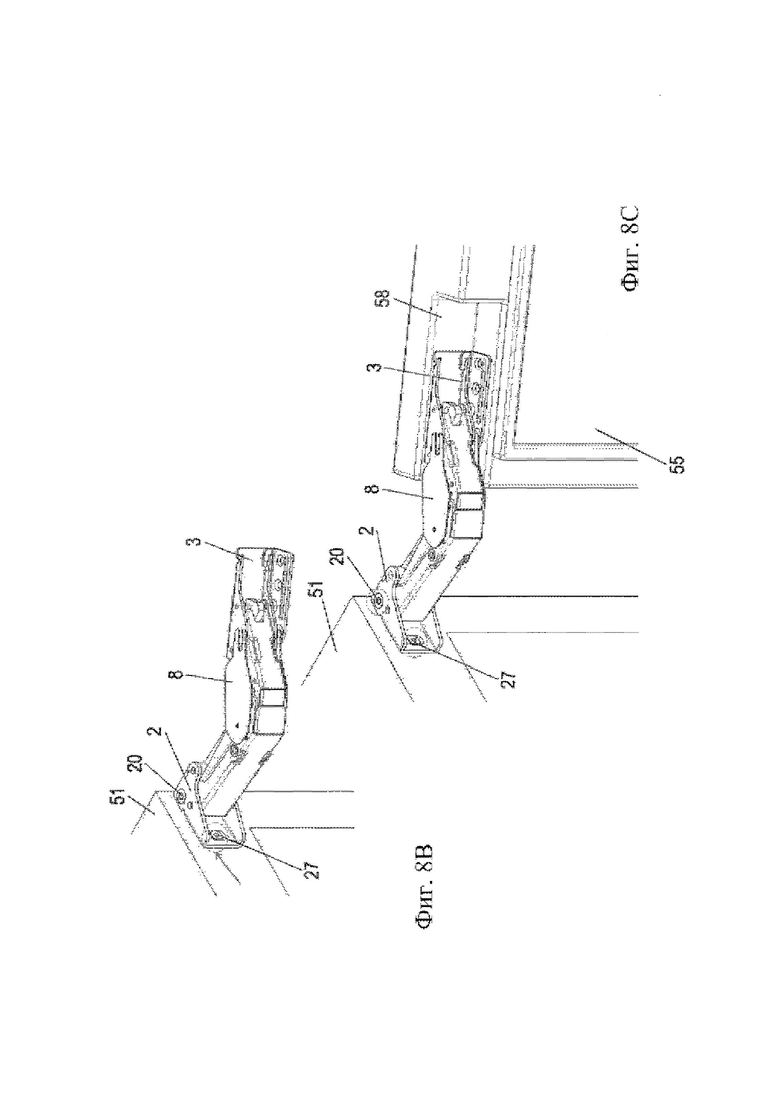

На фиг. 8А показан узел многозвенного шарнира 1. На первом этапе крепежная часть 24 крепится к корпусу 51 прибора с помощью винта 27. Многозвенный шарнир 1 теперь может быть установлен на крепежной части 24, в результате чего вставка 22 с внутренней резьбой вставляется между двумя перемычками с гнездами 25 крепежной части 24. Теперь можно выполнить регулировку высоты, как показано со ссылкой на фиг. 7А-7С. После выравнивания монтажного элемента 2 на требуемой высоте регулируемое положение теперь фиксируется, в результате чего в продолговатое отверстие 28 может быть ввинчен крепежный элемент в виде винта 27 для крепления монтажного элемента 2 к корпусу 51 прибора. Кроме того, дверь 55 может быть прикреплена к шарнирной части 3.

В проиллюстрированном примере варианта осуществления изобретения регулировочный механизм служит для регулировки высоты многозвенного шарнира 1. Разумеется, также возможно регулировать монтажный элемент 2 в другом направлении относительно крепежной части 24, например, для регулировки глубины или боковой регулировки. Такие регулировочные механизмы также могут быть предусмотрены в дополнение к регулировке высоты.

В показанном варианте осуществления крепежная часть 24 и вставка 22 с внутренней резьбой выполнены в виде двух отдельных компонентов. Также можно объединить эти два компонента в один.

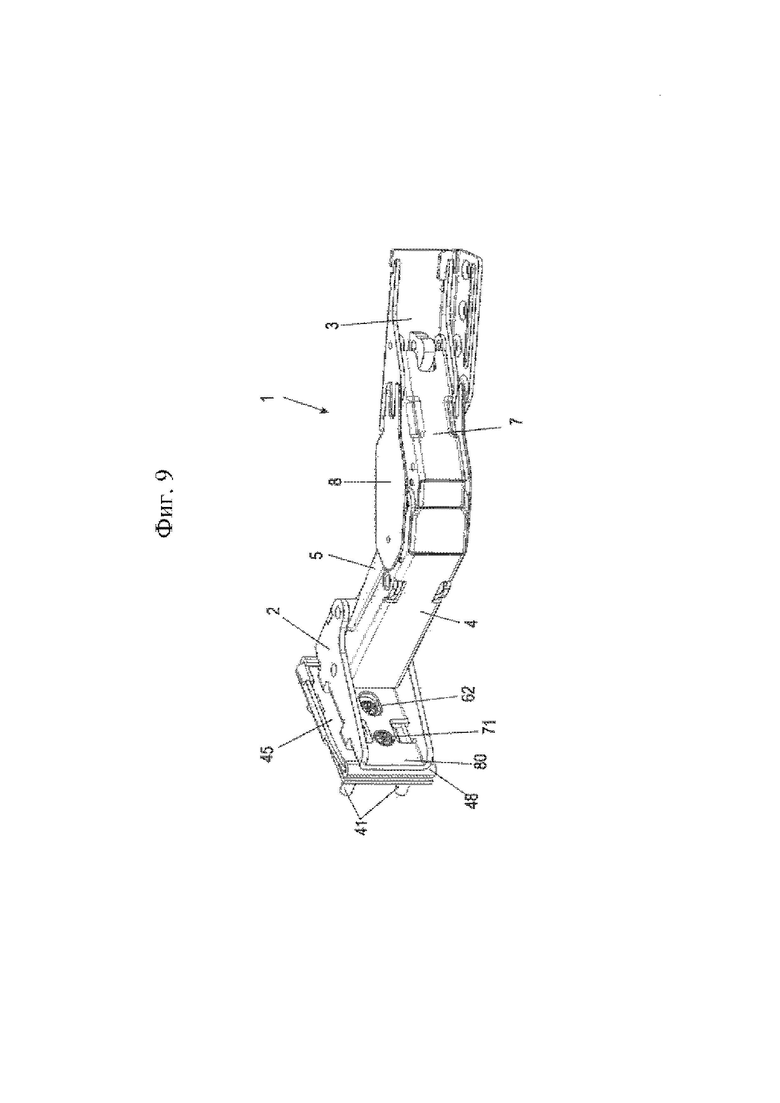

На фиг. 9 показан многозвенный шарнир 1 с модифицированным регулировочным устройством, которое может регулируемым образом прикреплять монтажный элемент 2 многозвенного шарнира 1 к корпусу 51 прибора. Регулировочное устройство позволяет регулировать монтажный элемент 2 в двух различных направлениях, в частности, для регулировки по высоте и боковой регулировки.

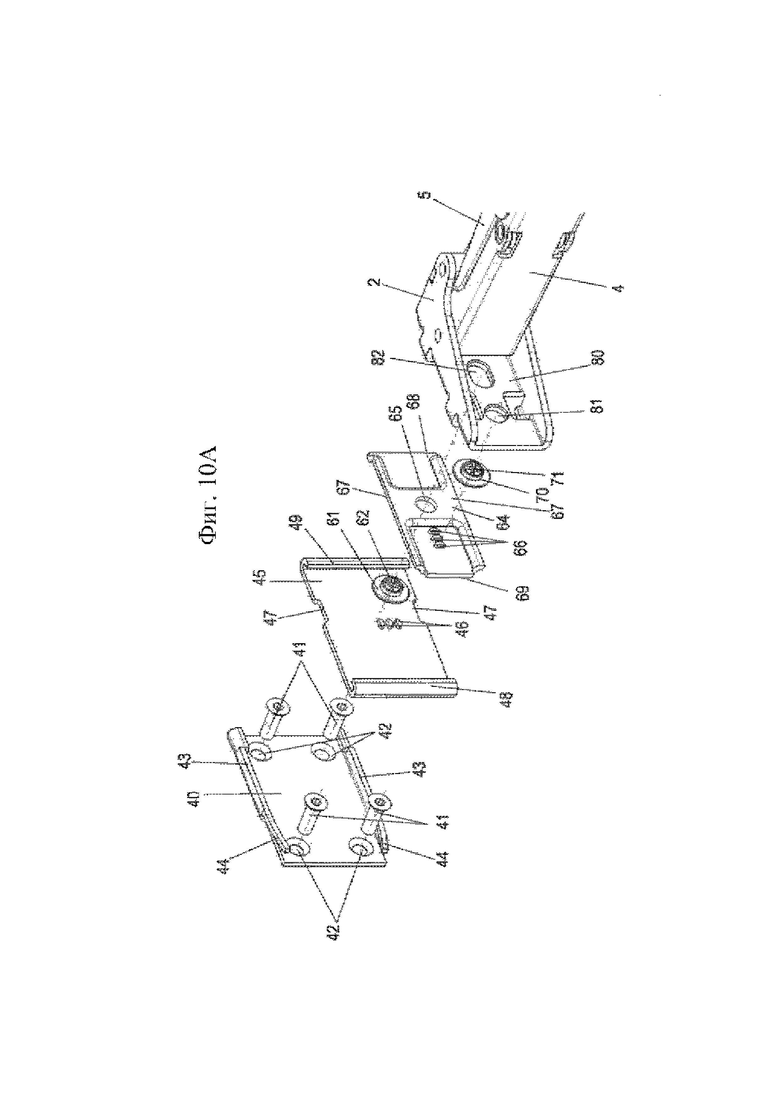

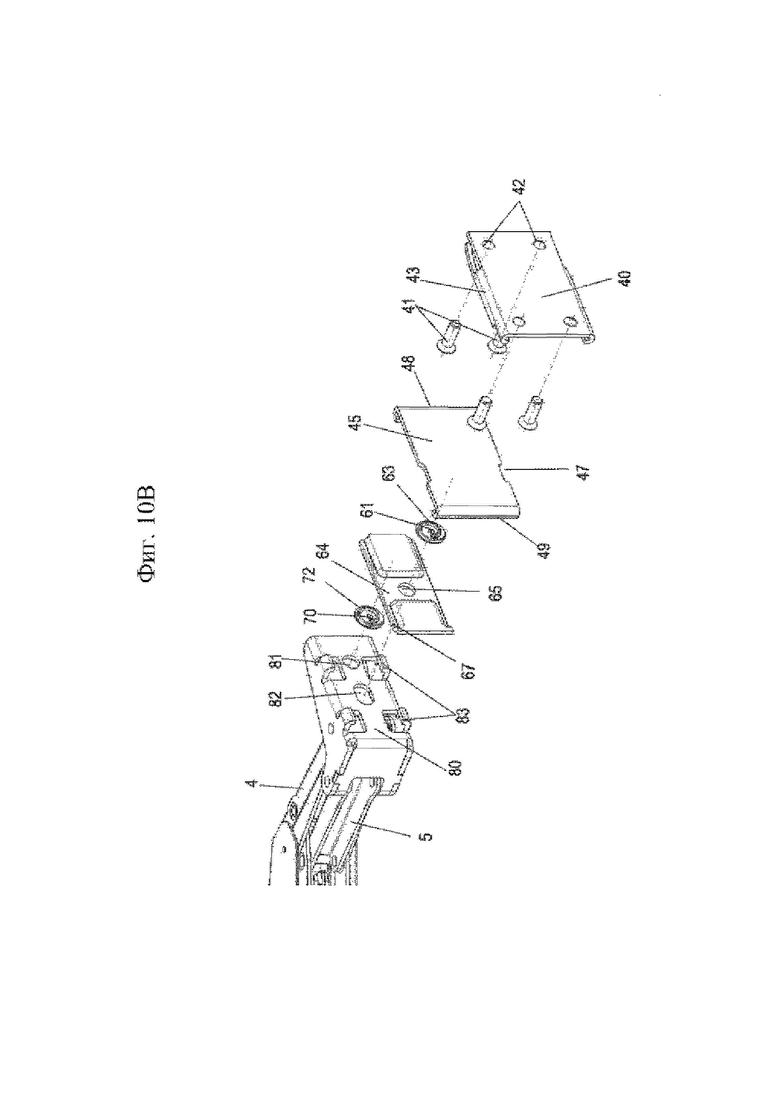

Регулировочное устройство подробно показано на фиг. 10А и 10В. Регулировочное устройство содержит монтажную пластину 40, которая может быть прикреплена к корпусу 51 прибора с помощью крепежных средств 41, в частности винтов. Для этого на монтажной пластине 40 предусмотрены отверстия 42. Монтажная пластина 40 имеет изогнутые направляющие перемычки 43 на противоположных сторонах, которые выполнены за одно целое с фиксирующей перемычкой 44 на одном конце.

Опорная пластина 45 выполнена с возможностью крепления к монтажной пластине 40, которая содержит множество выступов 46 на пластинообразном участке, который может быть приведен в зацепление с регулировочным элементом. На противоположных продольных сторонах опорной пластины 45 предусмотрены выемки 47. На противоположных передних концах предусмотрены изогнутые направляющие элементы 48 и 49. На направляющие элементы 48 и 49 может быть направлен пластинчатый регулировочный элемент 64, который имеет направляющие рельсы 67 на противоположных продольных сторонах, которые расположены на расстоянии от продольных краев опорной пластины 45. На регулировочном элементе 64 образовано несколько выступов 66, которые могут быть приведены в зацепление с регулировочным элементом. Регулировочный элемент 64 имеет край 68 и 69 на противоположных торцах соответственно, которые охватываются направляющими элементами 48 и 49 опорной пластины 45 в собранном положении. Это означает, что регулировочный элемент 64 направляется линейно на опорную пластину 45, хотя также могут быть предусмотрены другие направляющие средства.

На регулировочном элементе 64 вырезано отверстие 65, на котором установлен с возможностью вращения регулировочный элемент 61 с вставкой 62 инструмента. На регулировочном элементе 61 на стороне, обращенной к опорной пластине 45, сформированы один или более червячных винтов 63, которые находятся в зацеплении с выступами 46 на опорной пластине 45, так что регулировочный элемент 64 может перемещаться параллельно направляющим элементам 48 и 49 путем вращения регулировочного элемента 61.

Между регулировочным элементом 64 и монтажным элементом 2 предусмотрен дополнительный регулировочный элемент 70, который установлен с возможностью вращения с вставкой 71 инструмента в отверстии 81 на основании 80 монтажного элемента 2. Монтажный элемент 2 имеет U-образную форму в поперечном сечении, и, помимо отверстия 81, на основании 80 предусмотрено продолговатое отверстие 82, через которое доступна вставка 62 инструмента регулировочного элемента 61. На регулировочном элементе 70 на стороне, обращенной к регулировочному элементу 64, образован по меньшей мере один червячный винт 72, который входит в зацепление с выступами 66, так что посредством вращения регулировочного элемента 70 монтажный элемент 2 может быть смещен в продольном направлении направляющих рельсов 67 на регулировочном элементе 64. На фиг. 11А и 11В показаны два положения монтажного элемента 2, иллюстрирующие боковую регулировку. При боковой регулировке для монтажного элемента 2 монтажник может использовать инструмент для вращения регулировочного элемента 70 над вставкой 71 инструмента, которая удерживается с возможностью вращения в отверстии 81. Путем поворота регулировочного элемента 70 монтажный элемент 2 смещается в поперечном направлении посредством зацепления с выступами 66, в результате чего монтажный элемент 2 входит в зацепление вокруг направляющих полос 67 на регулировочном элементе 64 с помощью направляющих элементов 83. Направляющие элементы 83 представляют собой крюкообразные перемычки, но также могут быть образованы другими направляющими элементами.

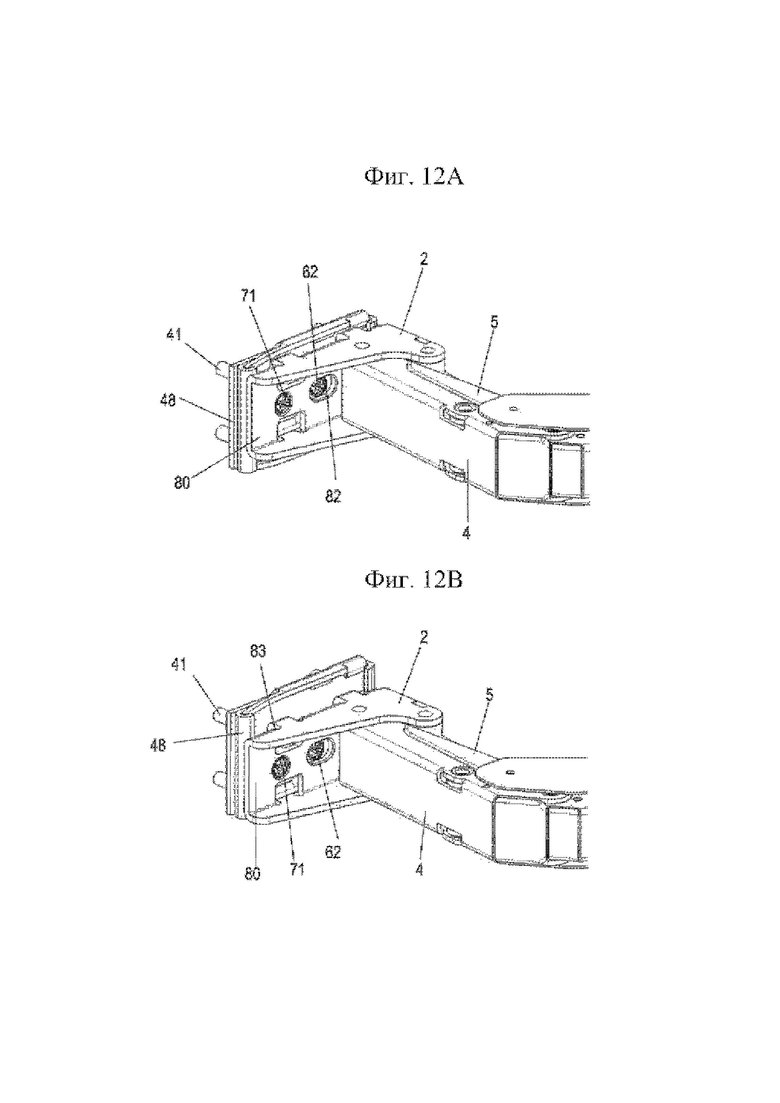

На фиг. 12А и 12В показан пример регулировки высоты для монтажного элемента 2. Для регулировки высоты сборщик может зацеплять вставку 62 инструмента регулировочного элемента 61 с инструментом через продолговатое отверстие 82 для вращения регулировочного элемента 61 так, чтобы червячный винт 63 вращался относительно выступов 46 на опорной пластине 45. Это приводит к перемещению монтажного элемента 2 в направлении высоты. Путем вращения регулировочных элементов 61 и 70 может быть выполнено регулировочное перемещение от 2 мм до 20 мм, в частности от 4 мм до 10 мм.

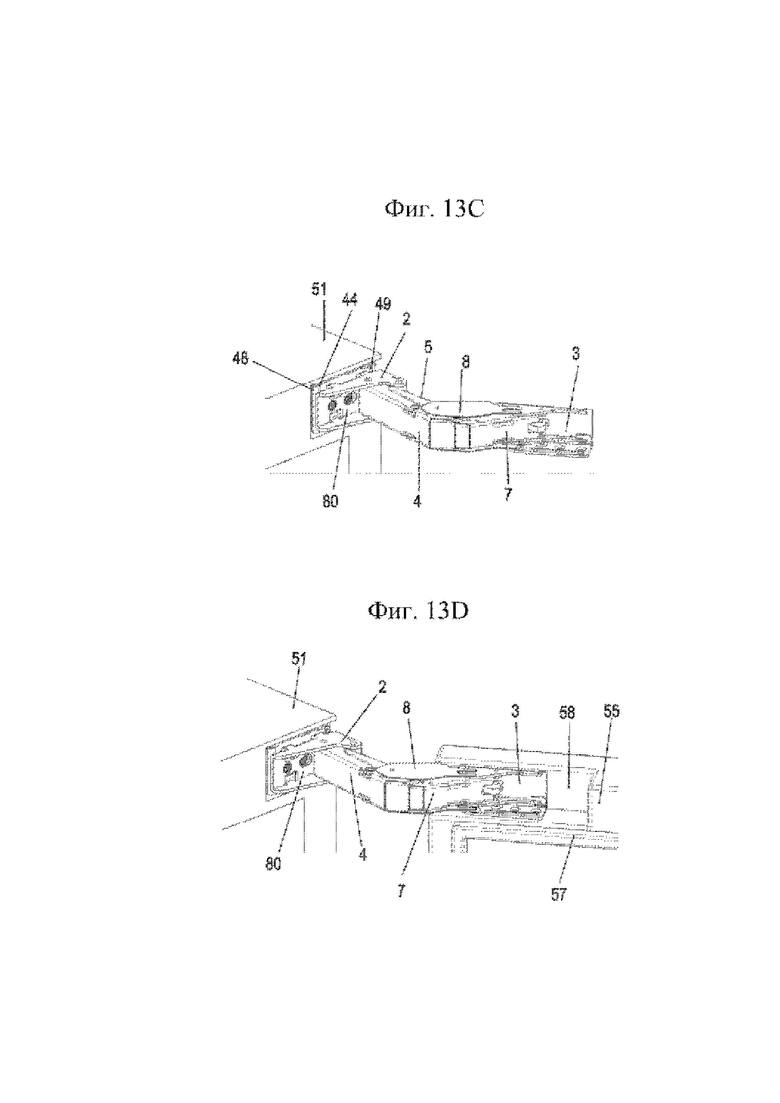

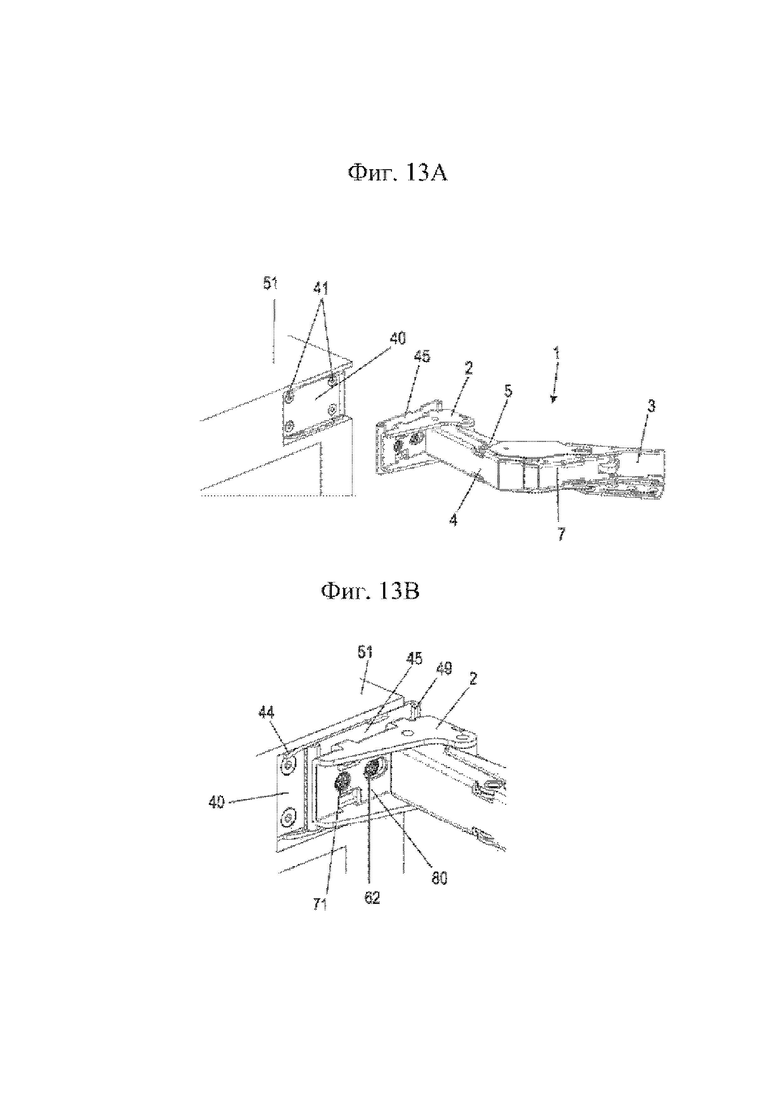

Далее узел многозвенного шарнира 1 с регулировочным устройством согласно фиг. 9 поясняется со ссылкой на фиг. 13A-13D. Монтажная пластина 40 крепится к корпусу 51 прибора с помощью крепежных средств 41. Регулировочный элемент 64 и опорная пластина 45 предварительно собраны на монтажном элементе 2 многозвенного шарнира 1, и опорная пластина 45 теперь размещена на монтажной пластине 40, в результате чего выемки 47 расположены на утолщениях на направляющих перемычках 43, как показано на фиг. 13В. На следующем этапе опорная пластина 45 перемещается между двумя направляющими перемычками 43 так, что фиксирующие перемычки 44 отклоняются до тех пор, пока фиксирующие перемычки 44 не защелкнутся за направляющими элементами 48, как показано на фиг. 13С. Путем перемещения опорной плиты 45, направляющие перемычки 43 охватывают опорную пластину 45 и закрепляют ее от подъема. Фиксирующие перемычки 44 предотвращают скольжение опорной пластины 45 вправо на фиг. 13С, и направляющий элемент 49 может входить в зацепление с утолщением на направляющей перемычке 43, так что опорная пластина 45 закреплена от подъема и скольжения.

Монтажник теперь может выполнять боковую регулировку и регулировку высоты путем поворота регулировочных элементов 61 и 70, как описано выше. Кроме того, дверь 55 прикреплена к шарнирной части 3, в результате чего шарнирная часть 3 расположена в выемке 58 снаружи кольцевого уплотнения 57.

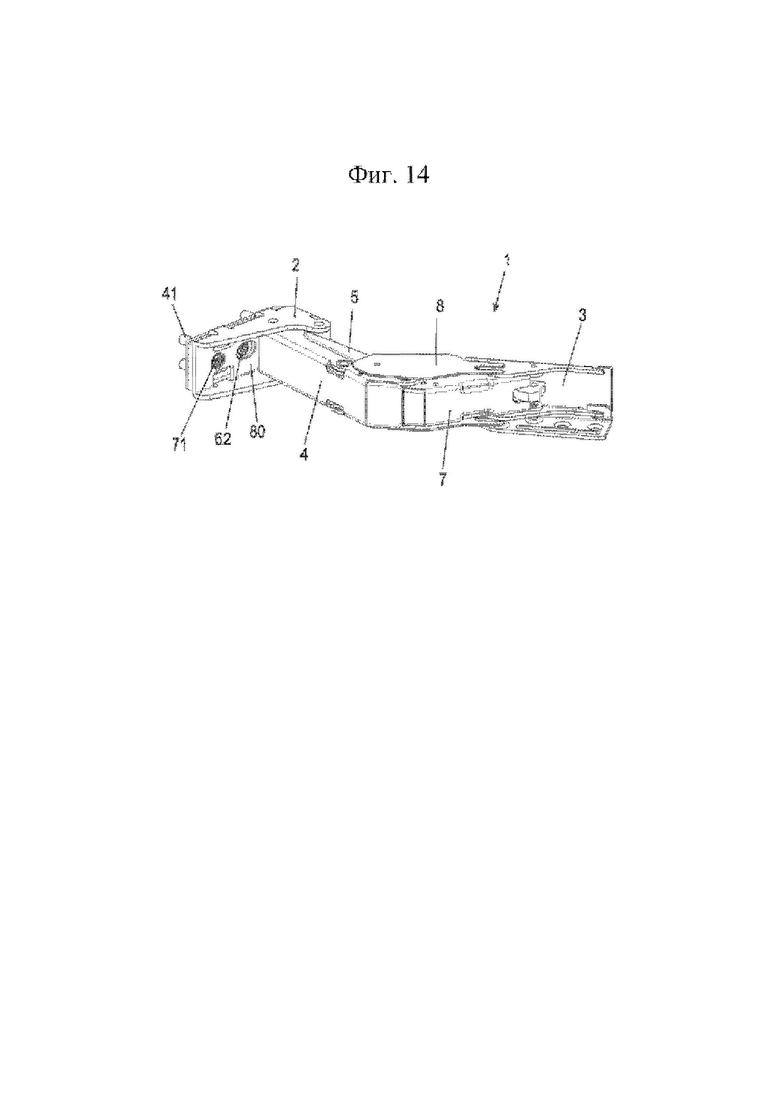

На фиг. 14 показан многозвенный шарнир 1 с модифицированным регулировочным устройством. Регулировочное устройство расположено на монтажном элементе 2 и подробно показано на фиг. 15А и 15В.

Вместо двухкомпонентной конструкции монтажной пластины 40 и опорной пластины 45 предусмотрена опорная пластина 40', которая, с одной стороны, имеет отверстия 42, которые могут быть прикреплены к корпусу прибора с помощью крепежных средств 41, а с другой стороны, имеет выступы 46, которые могут быть приведены в зацепление с регулировочным элементом 61. Опорная пластина 40' имеет направляющие элементы 48 и 49 на противоположных торцах для направления пластинчатого регулировочного элемента 64, края 68 и 69 которого охватываются направляющими элементами 48 и 49. Регулировка монтажного элемента 2 относительно покрывающего элемента 64 с помощью регулировочного элемента 70 реализована так же, как и в предыдущем примере варианта осуществления изобретения.

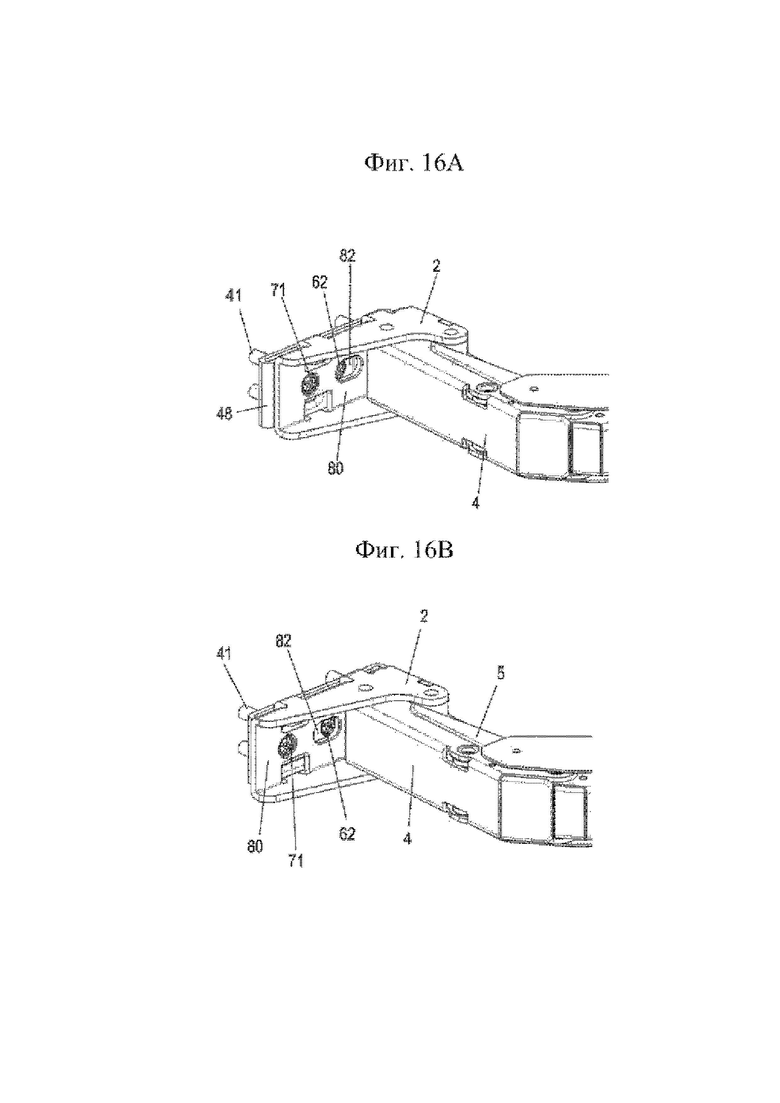

На фиг. 16А и 16В показан пример боковой регулировки монтажного элемента 2 относительно опорной пластины 40'. Путем поворота регулировочного элемента 70, монтажный элемент 2 перемещается относительно регулировочного элемента 64, в результате чего направляющие элементы 83 входят в зацепление с направляющими полосами 67.

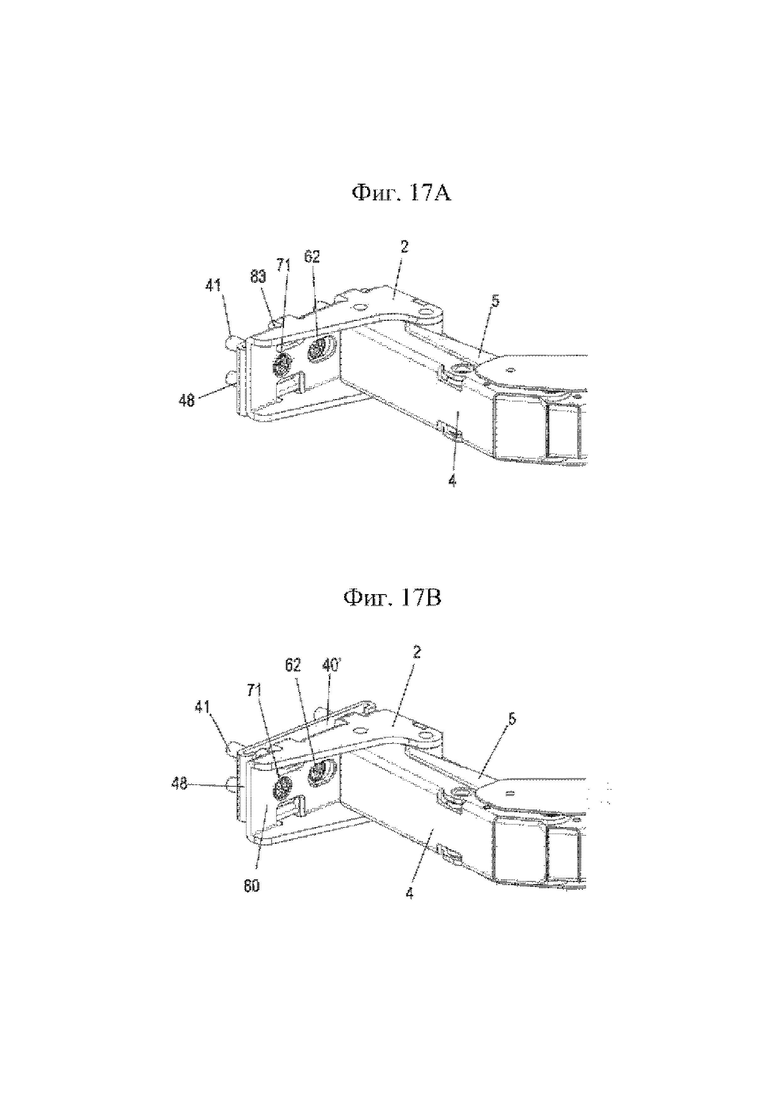

На фиг. 17А и 17В показана регулировка высоты регулировочного устройства, при которой происходит относительное перемещение между регулировочным элементом 64 и монтажной пластиной 40' путем вращения регулировочного элемента 61.

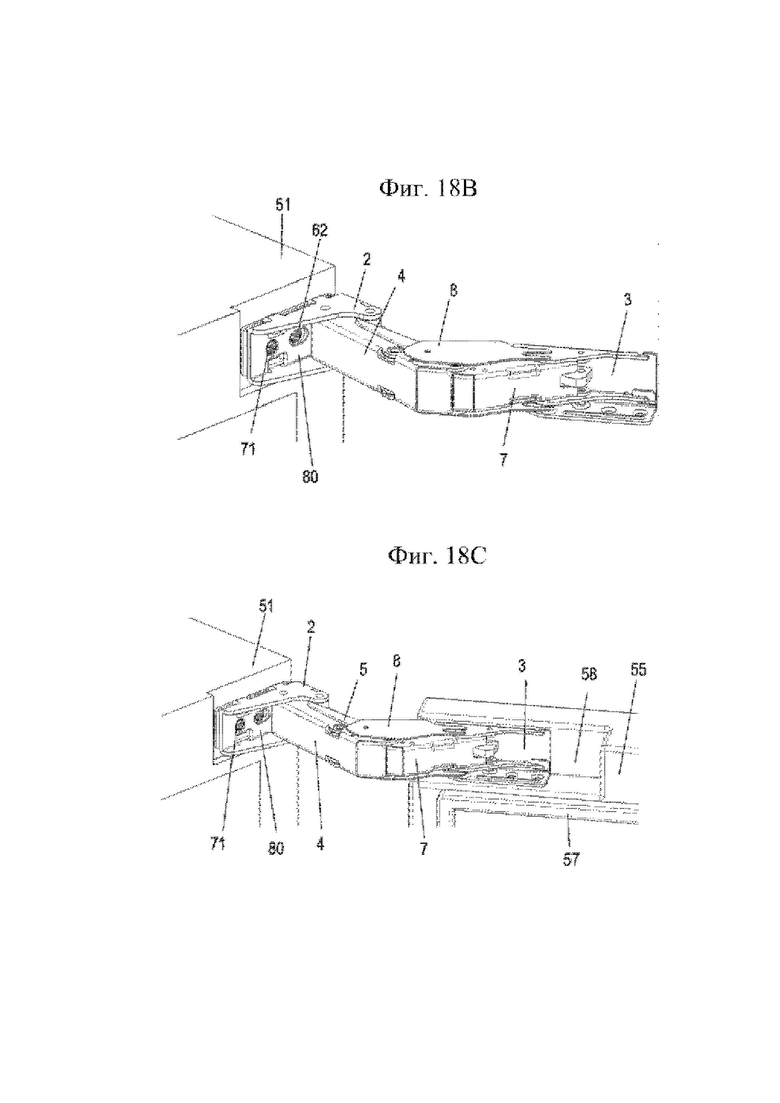

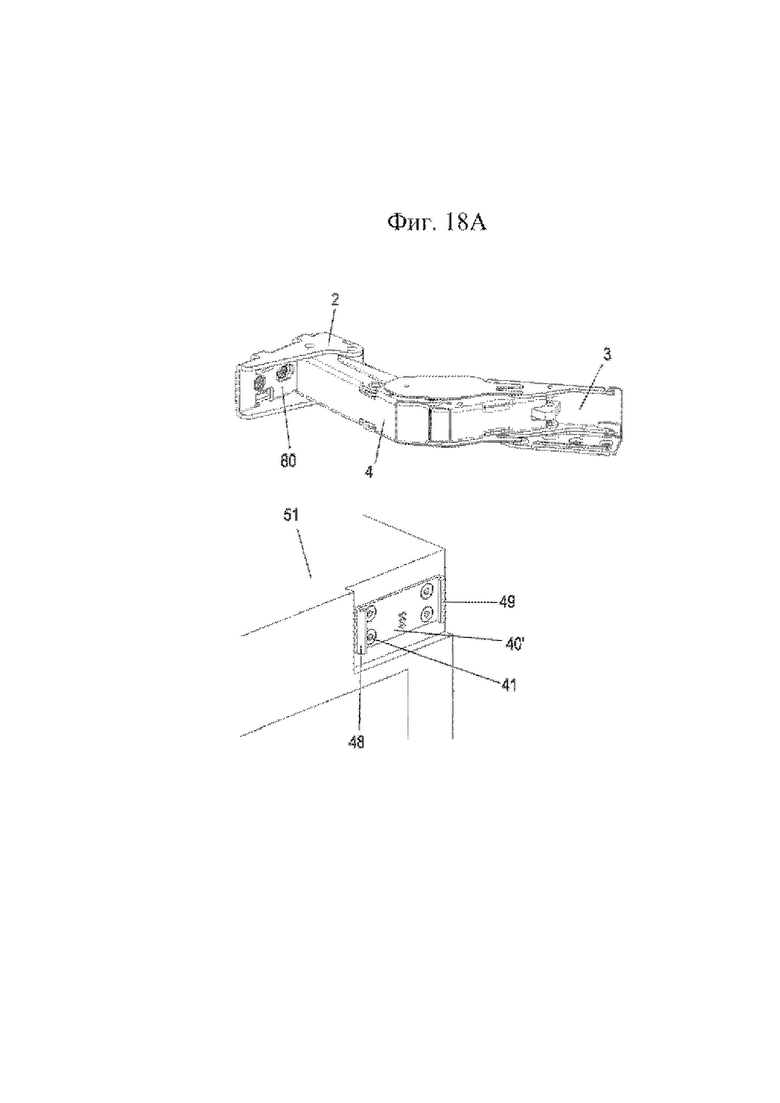

На фиг. 18А-18С показан узел регулировочного устройства с многозвенным шарниром 1 с фиг. 14. На первом этапе модифицированная опорная пластина 40' крепится к корпусу 51 прибора с помощью крепежных средств 41. Затем монтажный элемент 2 с предварительно собранным регулировочным элементом 64 помещается на монтажную пластину 40' сверху и перемещается вдоль направляющих элементов 48 и 49 до тех пор, пока регулировочный элемент 61 не упрется в выступы 46. Таким образом, направляющие элементы 48 и 49 охватывают края 68 и 69 регулировочного элемента 64 и предотвращают его подъем. На следующем этапе регулировочный элемент 61 может поворачиваться для выравнивания монтажного элемента 2 с регулировочным элементом 64 в вертикальном направлении. Когда желаемое вертикальное положение достигнуто, регулировочный элемент 70 может поворачиваться для опционального осуществления боковой регулировки. Кроме того, дверь 55 крепится к шарнирной части 3. Выравнивание двери 55 также может быть выполнено в смонтированном положении.

Варианты осуществления изобретения согласно фиг. 9 и 14 также могут быть объединены с регулировочным устройством согласно фиг.4, например, только один регулировочный элемент может быть выполнен в виде червячного винта, в то время как другой регулировочный элемент выполнен в виде винта или шпинделя. Регулировка высоты в соответствии с рис. 4 может быть продлена путем боковой регулировки.

Перечень ссылочных обозначений

1 Многозвенный шарнир

2 Монтажный элемент

3 Шарнирная часть

4 Рычаг

5 Рычаг

6 Рычаг

7 Рычаг

8 Крышка

9 Вставной элемент

10 Пружина

11 Направляющий элемент

12 Направляющий элемент

13 Направляющий рычаг

14 Исполнительный элемент

15 Направляющий ролик

16 Направляющий элемент

17 Отверстие

18 Криволинейная направляющая

20 Винт

21 Резьбовой участок

22 Вставка с внутренней резьбой

23 Выступ

24 Монтажная часть

25 Гнездо

26 Отверстие

27 Винт

28 Продолговатое отверстие

29 Фланец

30 Линейный демпфер

31 Корпус демпфера

32 Поршневой шток

33 Удерживающий элемент

34 Стопор

35 Гнездо

36 Отверстие

37 Отверстие

40 Монтажная пластина

40' Опорная пластина

41 Крепежные элементы

42 Отверстие

43 Направляющая перемычка

44 Фиксирующая перемычка

45 Опорная пластина

46 Выступ

47 Выемка

48 Направляющий элемент

49 Направляющий элемент

50, 50' Холодильник

51, 51' Корпус прибора

52, 52' Внутренняя часть

53, 53' Внутренняя часть

54, 54' Пол

55 Дверь

56 Дверь

57 Уплотнение

58 Выемка

60 Двойной шарнир

61 Регулирующий орган

62 Вставка инструмента

63 Червячный винт

64 Регулировочный элемент

65 Отверстие

66 Выступ

67 Направляющий рельс

68 Край

69 Край

70 Регулировочная часть

71 Вставка инструмента

72 Червячный винт

80 Пол

81 Отверстие

82 Продолговатое отверстие

83 Направляющий элемент

103 Монтажная часть

А1 Ось

А2 Ось

A3 Ось

А4 Ось

А5 Ось

А6 Ось

А7 Ось

А11 Ось

А13 Ось

А14 Ось

А20 Ось

Изобретение относится к холодильникам. Холодильник содержит корпус и по меньшей мере одну дверь, которая установлена с возможностью поворота на корпусе и которая удерживается с возможностью поворота между закрытым положением и положением максимального открывания с помощью по меньшей мере одного многозвенного шарнира. Причем по меньшей мере один многозвенный шарнир содержит монтажный элемент, удерживаемый на корпусе, и шарнирную часть, прикрепленную к двери, которые удерживаются с возможностью поворота друг относительно друга с помощью соединительного механизма с множеством соединительных рычагов. Причем на монтажном элементе предусмотрено регулировочное устройство, которое содержит крепежную часть, прикрепленную к корпусу прибора, и регулировочный элемент, посредством которого положение монтажного элемента относительно крепежной части может регулироваться по меньшей мере в одном пространственном направлении. Монтажный элемент прикреплен к передней торцевой поверхности корпуса прибора, в сложенном закрытом положении рычаги соединительного механизма вложены друг в друга, а многозвенный шарнир имеет коробчатую форму. Упрощается установка холодильника в корпус мебели. 19 з.п. ф-лы, 18 ил.

1. Холодильник (50, 50') с корпусом (51, 51') прибора и по меньшей мере одной дверью (55, 56), которая установлена с возможностью поворота на корпусе (51, 51') прибора и которая удерживается с возможностью поворота между закрытым положением и положением максимального открывания с помощью по меньшей мере одного многозвенного шарнира (1) и в закрытом положении опирается на корпус (51, 51') прибора посредством по меньшей мере одного уплотнения (57), причем по меньшей мере один многозвенный шарнир (1) содержит монтажный элемент (2), удерживаемый на корпусе (51, 51') прибора, и шарнирную часть, прикрепленную к двери (55, 56), которые удерживаются с возможностью поворота друг относительно друга с помощью соединительного механизма с множеством соединительных рычагов (4, 5, 6, 7), причем на монтажном элементе (2) предусмотрено регулировочное устройство, которое содержит крепежную часть (24), прикрепленную к корпусу (51, 51') прибора, и регулировочный элемент (20), посредством которого положение монтажного элемента (2) относительно крепежной части (24) может регулироваться по меньшей мере в одном пространственном направлении, отличающийся тем, что монтажный элемент (2) прикреплен к передней торцевой поверхности корпуса (51) прибора, в сложенном закрытом положении рычаги (4, 5, 6 и 7) соединительного механизма вложены друг в друга, а многозвенный шарнир (1) имеет коробчатую форму.

2. Холодильник по п.1, отличающийся тем, что с помощью регулировочного элемента (20) может быть выполнено вращательное поворотное движение, а посредством вращательного движения может быть выполнено поступательное движение монтажного элемента (2).

3. Холодильник по п.1 или 2, отличающийся тем, что регулировочное устройство является самоблокирующимся.

4. Холодильник по одному из предшествующих пунктов, отличающийся тем, что регулировочный элемент (20) содержит резьбовую часть (21), которая содержит по меньшей мере одну резьбу из следующей группы типов резьбы: плоская резьба, цилиндрическая резьба и коническая резьба, а монтажный элемент (2) выполнен с возможностью непрерывной регулировки.

5. Холодильник по одному из предшествующих пунктов, отличающийся тем, что регулировочный элемент (20) выполнен с возможностью вращения, но без смещения в осевом направлении.

6. Холодильник по одному из предшествующих пунктов, отличающийся тем, что на регулировочном элементе (20) расположена вставка (22) с внутренней резьбой, которая удерживается без возможности вращения на крепежной части (24).

7. Холодильник по одному из предшествующих пунктов, отличающийся тем, что регулировочное устройство выполнено с возможностью регулировки высоты монтажного элемента (2) относительно крепежной части (24).

8. Холодильник по одному из предшествующих пунктов, отличающийся тем, что монтажный элемент (2) имеет U-образную форму в поперечном сечении, а крепежная часть (24) выполнена с возможностью регулировки между двумя ножками монтажного элемента (2).

9. Холодильник по одному из предшествующих пунктов, отличающийся тем, что монтажный элемент (2) содержит продолговатое отверстие (28), которое выровнено параллельно направлению регулировки и через которое в установленном положении проходит крепежное средство (27).

10. Холодильник по одному из предшествующих пунктов, отличающийся тем, что на монтажном элементе (2) расположен по меньшей мере один многозвенный шарнир (1, 60).

11. Холодильник по любому из предшествующих пунктов, отличающийся тем, что регулировочный элемент (20) содержит гнездо для инструмента для регулировки положения монтажного элемента (2).

12. Холодильник по одному из предшествующих пунктов, отличающийся тем, что многозвенный шарнир (1) выполнен в виде семизвенного шарнира с четырьмя рычагами (4, 5, 6, 7).

13. Холодильник по одному из предшествующих пунктов, отличающийся тем, что многозвенный шарнир (1) содержит по меньшей мере один линейный демпфер (30) с корпусом (31) демпфера и подвижным поршневым штоком (32), который расположен на рычаге (4) соединительного механизма с помощью удерживающего элемента (33), и обеспечена возможность вдвигания поршневого штока (32) в корпус (31) демпфера с помощью исполнительного элемента (14).

14. Холодильник по одному из предшествующих пунктов, отличающийся тем, что рычаги (4, 5, 6, 7) выполнены с возможностью зацепления друг с другом по меньшей мере в одном закрытом положении.

15. Холодильник по любому из предшествующих пунктов, отличающийся тем, что многозвенный шарнир (1) содержит пружину (10), которая смещает шарнирную часть (3) в диапазоне сжатия в направлении закрытия.

16. Холодильник по любому из предшествующих пунктов, отличающийся тем, что регулировочное устройство обеспечивает возможность регулировки монтажного элемента (2) по меньшей мере в двух различных направлениях.

17. Холодильник по любому из предшествующих пунктов, отличающийся тем, что регулировочное устройство содержит по меньшей мере один вращающийся червячный винт (63, 72).

18. Холодильник по одному из предшествующих пунктов, отличающийся тем, что регулировочное устройство содержит опорную пластину (40', 45), прикрепленную к корпусу (51) прибора, и по меньшей мере один регулировочный элемент (45, 64) между монтажным элементом (2) и опорной пластиной (40', 45).

19. Холодильник по п.18, отличающийся тем, что монтажный элемент (2) с направляющими элементами (83) зацепляется вокруг регулировочного элемента (64) и удерживается с возможностью смещения на регулировочном элементе (64).

20. Холодильник по п.18 или 19, отличающийся тем, что на монтажном элементе (2) у основания (80) выполнено по меньшей мере одно отверстие (81, 82), в котором установлен с возможностью вращения червячный винт (63, 72).
