УНИВЕРСАЛЬНОЕ МОБИЛЬНОЕ СООРУЖЕНИЕ ДЛЯ УКРЫТИЯ И ЗАЩИТЫ Российский патент 2025 года по МПК E04H15/26 E04H15/32

Область техники

Предлагаемое изобретение относится к быстровозводимым строительным конструкциям универсального мобильного типа и может быть использована в качестве постоянного или временного сооружения, обеспечивающего укрытие и защиту от солнца, ветра, осадков и иного внешнего воздействия.

Уровень техники

Из уровня техники известно строительное сооружение в виде временного шатерного укрытия для развлекательных и игровых целей (см. CN111356509, кл. A63H33/00, публ. 2020 г. [1]).

Известная постройка выполнена быстровозводимой по палаточному принципу и преимущественно используется детьми в познавательных и игровых целях.

Согласно конструкции, быстровозводимая постройка имеет трансформируемые опорные стойки, эксплуатационное положение которых образует навесную объемную конструкцию сборно-разборного типа.

В соответствии с замыслом известного решения [1] опорные стойки выполнены в виде множества стержней, расширяющихся вниз из верхнего положения так, что получаемая объемная конструкция имеет форму многоугольного конуса.

Имеющееся наружное покрытие для охвата указанных опорных стержней имеет для улучшенной эргономики соединительный диск, который находится в верхней части конструкции с держателями, через которые соответственно проходят опорные стержни и удерживающий диск для фиксации их положения и устойчивости конструкции в целом.

Недостатком палаточной конструкции [1] следует отметить относительную неустойчивость положения при эксплуатации, поскольку основание, определяющее центр тяжести, фактически отсутствует и при внешнем силовом воздействии, к примеру, в виде сильных порывов ветра не исключены сильные вибрации, раскачивания и возможно опрокидывания конструкции.

Наиболее близким в отношении технической сути к заявляемому объекту возможно считать частично вращающуюся строительную конструкцию купольного типа, известную из LU92559, кл. E04H15/32, публ. 2016г. [2].

Известная конструкция имеет куполообразную структуру многофункционального назначения и может быть использована в качестве постоянного или временного укрытия для организации культурных, деловых, туристических и других всевозможных мероприятий, связанных с проведением досуга.

Как уже было указано известное из [2] решение предназначено для укрытия и защиты и в конструкционном отношении содержит опорное кольцеобразное основание, расположенное в нижней части и опорную часть, расположенную в верхней части, указанные основание и опорная часть соединены посредством дугообразных компонентов, образующих куполообразную структуру.

Недостатком известного куполообразного сооружения [2] следует отметить повышенную материалоемкость конструкции, обусловленную спецификой строения основания, которое по существу состоит из нескольких опорных дискообразных платформ, поделенных на разграниченные между собой сегменты, что образует массивность и объем участка, выполнение которого потребует повышенных материальных и трудовых затрат, увеличивая при этом себестоимость изготовления единицы продукции.

Раскрытие изобретения

Технической проблемой предлагаемого изобретения является создание быстровозводимой многофункциональной строительной конструкции мобильного типа, которая обладает улучшенными технико-эксплуатационными показателями.

Техническим результатом предлагаемого изобретения является реализация указанного назначения по созданию мультифункционального переносного сооружения купольного типа, обеспечивающего улучшение компенсации температурного расширения и неточности сборки конструкции, что в совокупности позволяет эффективно и надежно эксплуатировать сооружение вне зависимости от воздействия климатических условий при использовании.

Заданный технический результат и актуальная техническая проблема достигаются в результате того, что универсальное переносное сооружение для укрытия и защиты, содержит опорное кольцеобразное основание, расположенное в нижней части и опорную часть, расположенную в верхней части, указанные основание и опорная часть соединены между собой посредством дугообразных элементов, образующих объединенный куполообразный защитный каркас, при этом опорная часть, расположенная в верхней части конструкции выполнена частично подвижной и по существу состоит из двух, расположенных друг над другом дисковых кольцевидных элементов с поперечно установленными ребрами жесткости, при этом один из кольцевидных элементов выполнен неподвижным, и соответственно дугообразные элементы прикрепленные к нему, а с других концов прикрепленные неподвижно в области основания образуют стационарный сегмент куполообразного каркаса, вместе с тем к ограниченно вращающемуся другому из кольцевидных элементов прикреплены оставшиеся дугообразные элементы, образующие за счет подвижности установки, по своим противоположным концам, в области основания нестационарный сегмент куполообразного каркаса, катаемый в зависимости от установленного эксплуатационного положения над или под стационарным сегментом куполообразного каркаса, причем указанное ограниченное вращение одного из кольцевидных элементов сопровождается условным скольжением такового относительно неподвижного кольцевидного элемента через установленное эксцентриковое относительно бесконтактное соединение, образующее технологический зазор на участке вращения.

Представляется к рассмотрению в качестве объекта техники универсальное переносное сооружение для укрытия и защиты, которое фактически относится к быстровозводимым строительным конструкциям универсального мобильного типа, которая используется в качестве постоянного или временного сооружения для проведения широкого спектра мероприятий хозяйственного, делового и развлекательного характера, обеспечивая при этом своего рода укрытие и защиту от солнца, ветра, осадков и иного внешнего воздействия.

Базовыми техническими особенностями, определяющими конструктив предлагаемого объекта, представляющего из себя универсальное мобильное сооружение купольного типа, создающего защитную каркасную оболочку/укрытие для решения широкого спектра задач, является наличие опорного основания в нижней части и опорной части в верхней части, которые соединены между собой с помощью дугообразных частей, образующих по существу объединенный куполообразный каркас в виде укрытия, что позволяет создать, преимущественно временное относительно закрытое и защищаемое от всевозможного внешнего воздействия пространство, полезную площадь которого возможно использовать по индивидуальному усмотрению, определив для себя оптимальные свойства конструкции, которые могут с большим успехом подойти для бытовых и дачных целей, развлекательных мероприятий, детских игр, проведения корпоративных мероприятий и мн. др.

В соответствии с замыслом предлагаемого решения опорная часть, располагаемая в верхней части конструкции, выполняется частично подвижной и состоит из двух взаимодействующих между собой дисковых кольцевидных элементов, при этом один из указанных элементов выполняется неподвижным, и используемые дугообразные части, прикрепленные к нему, а с других концов прикрепленные неподвижно в области основания, расположенного в нижней части конструкции образуют стационарный сегмент, а одновременно к вращающемуся другому из указанных элементов прикреплены оставшиеся дугообразные элементы, образующие за счет подвижности установки в области основания (элемент нижней части конструкции) нестационарный сегмент, который имеет возможность катания по оборудованному рельсовому компоненту основания соответственно над или под упомянутым стационарным сегментом, что в свою очередь характеризует предлагаемую защитную конструкцию как универсальный сборно-разборный строительный комплект с широкой областью применения, обладающей возможностью быстрого и эргономичного входа и выхода, защищая в случае необходимости внутреннее пространство от внешнего условно неблагоприятного воздействия, в том числе от дождя, ветра и солнечной радиации.

Ключевой особенностью предлагаемого универсального переносного сооружения является возможность ограниченного вращения одного из указанных кольцевидных элементов, что сопровождается условным скольжением такового относительно неподвижного из указанных кольцевидных элементов через имеющееся эксцентриковое относительно бесконтактное соединение, формирующее технологический зазор на участке вращения, в связи с чем компенсируются возможные температурные расширения, возникающие при отрицательных температурах воздуха, а также возможные неточности сборки, связанные, в частности, с используемыми неунифицированными дугообразными элементами, что в совокупности позволит надежно и эффективно использовать предлагаемое сооружение невзирая на суровые климатические условия и возможные неточности изготовления деталей в заводских условиях.

Таким образом, предлагаемое универсальное переносное сооружение купольного типа для укрытия и защиты образует совокупность признаков, достаточных для достижения заданного технического результата, заключающегося в реализации назначения по созданию мультифункционального переносного сооружения купольного типа, обеспечивающего улучшение компенсации температурного расширения и неточности сборки конструкции, что в совокупности позволяет эффективно и надежно эксплуатировать сооружение вне зависимости от воздействия климатических условий при использовании, что в свою очередь способствует реализации существующей технической проблемы по созданию быстровозводимой многофункциональной строительной конструкции мобильного типа, которая способна обладать улучшенными технико-эксплуатационными показателями.

Краткое описание чертежей

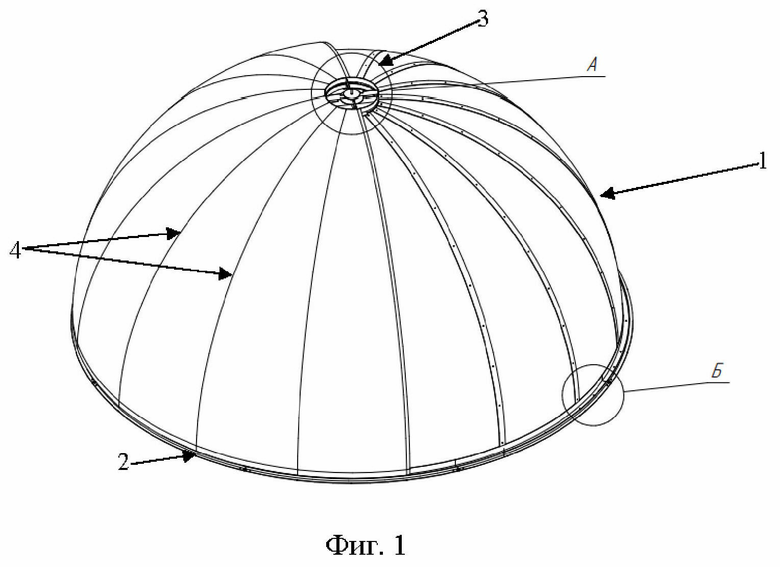

На фиг. 1 представлен общий вид переносного сооружения;

На фиг. 2 представлен вид А на фиг. 1;

На фиг. 3 представлен вид Б на фиг. 1;

На фиг. 4 представлен вид стационарного сегмента;

На фиг. 5 представлен вид А на фиг. 4;

На фиг. 6 представлен вид Б на фиг. 4;

На фиг. 7 представлен вид В на фиг. 4;

На фиг. 8 представлен вид нестационарного сегмента;

На фиг. 9 представлен вид А на фиг. 8;

На фиг. 10 представлен вид Б на фиг. 8;

На фиг. 11 представлен вид В на фиг. 8;

На фиг. 12 представлен вариант закрытого положения переносного сооружения;

На фиг. 13 представлен вариант открытия переносного сооружения на 90 градусов;

На фиг. 14 представлен вариант открытия переносного сооружения на 180 градусов;

На фиг. 15 представлен вариант открытия переносного сооружения на 270 градусов.

Осуществление изобретения

Предлагаемое универсальное сооружение для укрытия и защиты поясняется конкретными примерами выполнения и реализации, которые, однако, не являются единственно возможными, но наглядным образом демонстрируют достижение указанной совокупностью существенных признаков заданного технического результата, а также решение указанной технической проблемы.

На прилагаемых фиг. 1-15 соответствующими позициями обозначены следующие части и элементы предлагаемого универсального переносного сооружения для укрытия и защиты:

1 – переносное сооружение;

2 – кольцеобразное основание;

3 – опорная часть;

4 – дугообразные элементы;

5 – нижний неподвижный кольцевидный элемент;

6 – верхний подвижный кольцевидный элемент;

7 – ребра жесткости подвижного кольцевидного элемента;

8 – ребра жесткости неподвижного кольцевидного элемента;

9 – болтовое соединение;

10 – эксцентриковое соединение;

11 – стенка кольцевидного элемента;

12 – полоса крепления неподвижных дугообразных элементов;

13 – рельс передвижения нестационарного сегмента;

14 – лепестки из монолитного поликарбоната;

15 – отверстия для крепления к основанию/настилу;

16 – замок для скрепления частей основания;

17 – ролик нестационарного сегмента;

18 – основание нестационарного сегмента;

19 – металлические накладки;

20 – накладки для крепления дугообразных элементов;

21 – ограничитель эксцентрика.

Осуществляться предлагаемое универсальное переносное сооружение купольного типа для укрытия и защиты, может следующим образом.

И так, предлагаемое универсальное переносное сооружение 1 купольного типа для укрытия и защиты (далее сооружение 1) содержит опорное кольцеобразное основание 2 (далее основание 2), расположенное в нижней части и опорную часть 3, расположенную в верхней части. Указанные основание 2 и опорная часть 3 соединены между собой посредством дугообразных элементов 4, образующих объединенный куполообразный защитный каркас.

Основание 2 имеет полосу 12 для крепления неподвижных дугообразных элементов 4, образующих стационарный сегмент купола, а также имеет, выполненный сбоку, охватывая указанную полосу 12 рельс 13, предназначенный для движения (катания) нестационарного сегмента, также образованного имеющимися дугообразными элементами 4.

Основание 2 состоит из стыкуемых между собой частей, образуя требуемую кольцеобразную основу, которая крепится к настилу или основанию (фундамент) с помощью крепежных средств (дюбель, анкер) через отверстия 15 для крепления к настилу/ основанию (фундамент).

Упомянутые части основания 2 крепятся между собой с помощью замков 16 для скрепления частей основания, причем замки представляют из себя крепежные пластины или уголки, которые крепятся болтами посредством резьбовых соединений.

Указанный стационарный сегмент куполообразного каркаса крепится неподвижно в области основания 2 к полосе 12, причем концы соответствующих задействованных дугообразных элементов 4 объединены соединительной перемычкой, которая совместно с ними соответственно и крепится к упомянутой полосе 12 основания 2.

Указанный нестационарный сегмент куполообразного каркаса, как уже было упомянуто, крепится подвижно в области основания 2, но к рельсу 13, который проходит сбоку в стороне от полосы 12, так чтобы нестационарные и стационарные сегменты не пересекались между собой, а оказывались внахлест по отношению друг к другу. Причем концы соответствующих задействованных дугообразных элементов 4 (нестационарного сегмента) также объединены своей соединительной перемычкой в виде основания 18, которое совместно с ними соответственно и крепится к области основания 2 к рельсу 13. Вместе с тем дугообразные элементы 4 крепятся к основанию 18 (перемычка) с помощью накладок 20, а непосредственно составные части основания 18 соединены между собой посредством металлических накладок 19. Основание 18 (перемычка) оборудована по нижней стенке роликами 17, с помощью которых по рельсу 13 осуществляется перемещение (катание) нестационарного сегмента относительно основания 2, при этом пересечения со стационарным сегментом не происходит, поскольку последний неподвижно закреплен в области основания 2 к полосе 12.

В соответствии с изобретательским замыслом опорная часть 3, которая расположена в верхней части конструкции, выполнена частично подвижной и фактически состоит из двух расположенных друг над другом дисковых кольцевидных элементов (нижний неподвижный 5 и верхний подвижный 6). Каждый из кольцевых элементов нижний 5 и верхний 6 содержат поперечно установленные ребра жесткости 7 и 8, а также стенки 11.

Как было указано нижний элемент 5 кольцевидный неподвижный и его дугообразные элементы 4 прикрепленные к нему, а с других концов прикрепленные, как уже было указано, неподвижно в области основания 2 к полосе 12 образуют собственно стационарный сегмент куполообразного каркаса.

А к ограниченно вращающемуся другому из кольцевидных элементов, т.е. верхнему элементу 6 прикреплены оставшиеся дугообразные элементы 4, образующие за счет подвижности установки, как уже было указано, по противоположным концам в области основания 2 к рельсу 13 соответственно нестационарный сегмент, который перемещается (катается) по рельсу 13 и при открытии сооружения оказывается частично или полностью сверху внахлест над стационарным сегментом куполообразного каркаса.

Основополагающее согласно замыслу, ограниченное вращение верхнего элемента 6 сопровождается его условным скольжением относительно неподвижного нижнего кольцевого элемента 5 через установленное эксцентриковое и относительно бесконтактное соединение 10, образующее технологический зазор на участке вращения. Т.е. образуется на участке вращения кольцевых элементов 5 и 6 технологический зазор типа люфта порядка 40 мм, а ограничитель эксцентрика 21 в виде металлического диска фиксируется на болтовом соединении 9 нижнего элемента 5, причем ограничитель 21 эксцентрикового соединения 10 находится в относительно “свободном” ходу и является фактически ограничительным элементом.

Таким образом, образуется универсальное и многофункциональное сооружение 1 купольного типа и каркасного исполнения, которое опирается на основание 2, а в верхней части крепится к составной опорной части 3, выполненной из двух, расположенных друг над другом подвижном 6 элементе и неподвижном 5 элементе, при этом фактически каркас состоит из стационарного сегмента и нестационарного сегмента, при этом последний в ручном режиме имеет возможность катания (для входа/выхода или смещения для частичного перекрытия прохода помещения) по оборудованному рельсу 13 основания 2, при этом пересечения со стационарным сегментом не происходит поскольку дугообразные элементы 4 такового закреплены в полосе 12 основания 2 и на нижнем кольцевидном элементе 5 так, что нестационарный сегмент, дуги 12 которого перемещаются по рельсу 13 внизу, а вверху закреплены на верхнем элементе 6, проходит полностью или частично над стационарным сегментом внахлест относительно него и может образовывать открытие прохода в помещение 1 на 90, 180 и 270 градусов, что в свою очередь характеризует предлагаемое сооружение как универсальный сборно-разборный строительный комплект с широкой областью применения, обладающей возможностью быстрого и эргономичного входа и выхода, защищая в случае необходимости внутреннее пространство сооружения 1 от внешнего условно неблагоприятного воздействия, в том числе от дождя, ветра и солнечной радиации.

Вращение кольцевидного элемента 6 сопровождается условным скольжением такового относительно неподвижного 5 элемента через эксцентриковое относительно бесконтактное соединение 10, которое формирует зазор на участке вращения, т.е. люфт в 40 мм, в этой связи компенсируются возможные температурные расширения, возникающие при отрицательных температурах воздуха, а также возможные неточности сборки, связанные, в частности, с используемыми неунифицированными дугообразными элементами 4, что в совокупности позволит надежно и эффективно использовать предлагаемое сооружение 1 невзирая на суровые климатические условия и возможные неточности изготовления деталей в заводских условиях.

Куполообразный защитный каркас сооружения 1 может обшиваться лепестками 14 из монолитного поликарбоната, при этом лепестки 14 устанавливаются на дугообразные элементы 4 поэлементно с помощью саморезов, обеспечивая жесткость и неизменяемую геометрию конструкции сооружения 1.

Поворотная часть, т.е. опорная часть 3 также обклеивается лепестками 14 для надежности и эстетичного внешнего вида сооружения 1.

Предлагаемое изобретение может найти широкое применение в строительной сфере и может быть успешно использовано в качестве надежных временных укрытий для использования в хозяйственных целях или для проведения различного типа мероприятий (игровых, деловых, развлекательных и пр.).

Изобретение относится к быстровозводимым строительным конструкциям универсального мобильного типа. Техническим результатом является обеспечение компенсации температурного расширения и неточности сборки конструкции, что в совокупности позволяет эффективно и надежно эксплуатировать сооружение вне зависимости от воздействия климатических условий при использовании. Технический результат достигается тем, что универсальное переносное сооружение для укрытия и защиты содержит опорное кольцеобразное основание, расположенное в нижней части, и опорную часть, расположенную в верхней части, указанные основание и опорная часть соединены между собой посредством дугообразных элементов, образующих объединенный куполообразный защитный каркас, при этом опорная часть, расположенная в верхней части конструкции, выполнена ограниченно подвижной, состоящей из двух расположенных друг над другом дисковых кольцевидных элементов с поперечно установленными ребрами жесткости, при этом один из кольцевидных элементов выполнен неподвижным, к которому прикреплены дугообразные элементы одними своими концами, а другими концами прикреплены неподвижно в области основания с образованием стационарного сегмента куполообразного каркаса, при этом к ограниченно вращающемуся другому кольцевидному элементу прикреплены дугообразные элементы, которые за счет подвижности их установки по своим противоположным концам в области основания образуют нестационарный сегмент куполообразного каркаса, выполненный с возможностью перемещения над стационарным сегментом куполообразного каркаса, причем указанное вращение одного кольцевидного элемента относительно другого обеспечено его скольжением посредством эксцентрикового соединения. 15 ил.

Универсальное переносное сооружение для укрытия и защиты, содержащее опорное кольцеобразное основание, расположенное в нижней части, и опорную часть, расположенную в верхней части, указанные основание и опорная часть соединены между собой посредством дугообразных элементов, образующих объединенный куполообразный защитный каркас, отличающееся тем, что опорная часть, расположенная в верхней части конструкции, выполнена ограниченно подвижной, состоящей из двух расположенных друг над другом дисковых кольцевидных элементов с поперечно установленными ребрами жесткости, при этом один из кольцевидных элементов выполнен неподвижным, к которому прикреплены дугообразные элементы одними своими концами, а другими концами прикреплены неподвижно в области основания с образованием стационарного сегмента куполообразного каркаса, при этом к ограниченно вращающемуся другому кольцевидному элементу прикреплены дугообразные элементы, которые за счет подвижности их установки по своим противоположным концам в области основания образуют нестационарный сегмент куполообразного каркаса, выполненный с возможностью перемещения над стационарным сегментом куполообразного каркаса, причем указанное вращение одного кольцевидного элемента относительно другого обеспечено его скольжением посредством эксцентрикового соединения.
