БЫСТРОВОЗВОДИМЫЙ ПОДИУМ ДЛЯ ГЕОДЕЗИЧЕСКОЙ КУПОЛЬНОЙ КОНСТРУКЦИИ Российский патент 2025 года по МПК E04H3/12 E04H3/24 E04B1/32

Изобретение относится к области строительства и касается устройств для закрепления и соединения конструктивных элементов и может быть использовано в пространственных несущих конструкциях геодезического купола [E04B 1/00, E04B 1/21, E04B 1/24, E04B 1/28, E04B 1/32, E04B 1/343, E04B 1/38, E04B 2/26, E04B 1/74, E04B 1/88, E04B 1/90].

Из уровня техники известен КАРКАС ПОДИУМА [RU 178929 U1, опубликовано: 23.04.2018], содержащий стойки, связанные с имеющими вертикальные фиксирующие элементы горизонтальными связями, посредством замковых соединений, выполненных в виде закрепленных на стойках обойм с отверстиями, в которых размещены фиксирующие элементы горизонтальных связей, отличающийся тем, что содержит минимум одну монолитную секцию, состоящую из двух горизонтальных ригелей, жестко соединенных с минимум одной стойкой, в нижних торцах стойки содержат винты регулировочные.

Недостатком аналога является низкая устойчивость и малая несущая способность подиума, обусловленная отсутствием элементов, обеспечивающих устойчивость подиума в вертикальной плоскости. Кроме того, описание решения, заявленного в аналоге, не обеспечивает его воспроизведение в качестве несущей силовой конструкции для размещения на ней геодезической купольной конструкции.

Также известно КУПОЛЬНОЕ СООРУЖЕНИЕ [RU 126341 U1, опубликовано: 27.03.2013], характеризующееся наличием расположенного на песчано-гравийной подушке монолитного ленточного фундамента в форме кольца в плане, который выполнен сверху в форме двух конических поверхностей, одна из которых обращена внутрь фундамента, а другая - наружу, сопряженных с образованием в поперечном сечении фундамента тупого угла, вершина которого задает вершину фундамента, проходящую по всему его периметру, купола, имеющего форму сегмента сферы, меньшего полусферы, сопряженного с фундаментом по обращенной внутрь верхней конической поверхности, который состоит из внешнего слоя атмосферостойкого сплошного материала воздухоопорной опалубки, слоя пенополиуретана, нанесенного на внутреннюю поверхность внешнего слоя, а также расположенного далее внутрь купола несущего слоя, армированного наборами расположенных по направлениям медиан дугами и по параллелям в форме концентричных колец стеклопластиковых стержней, армированных базальтовыми и/или полимерными волокнами, и изготовленного из фибробетона с наполнителем из отрезков базальтовых и/или полимерных волокон, и бетонного основания, расположенного внутри купола на песчано-гравийной отсыпке выше уровня ленточного фундамента, фундамент содержит отрезки армирующих стержней, расположенных по направлениям медиан купола, выпущенных и связанных с расположенными в этих направлениях армирующими стержнями купола, фундамент выполнен с армированием стеклопластиковыми стержнями, армированными базальтовыми и/или полимерными волокнами, из бетона, бетонное основание сопряжено с внутренней поверхностью купола через осадочный шов и включает нижний теплоизолирующий слой из ячеистого бетона и верхний опорный слой из сплошного бетона, при этом осадочный шов выполнен с заполнением вспененным полимерным материалом.

Недостатком аналога является его низкая производственная и эксплуатационная технологичность, обусловленные выполнением подиума в виде фундамента, что исключает его изготовление в производственных условиях (на заводе-изготовителе), исключает его мобильность и многоразовое использование, а также высокой трудоемкостью при изготовлении.

Задачей изобретения является устранение недостатков аналогов.

Техническим результатом изобретения является создание устойчивого к нагрузкам быстровозводимого подиума для геодезической купольной конструкции, обладающего высокой технологичностью.

Указанный технический результат достигается за счет того, что быстровозводимый подиум для геодезической купольной конструкции, характеризующийся тем, что содержит обрешетку, выполненную из горизонтально ориентированных вдоль и поперек подиума несущих балок, опирающихся на коробчатые коннекторы, смонтированные на регулируемых опорах, регулируемые опоры расположены рядами поперек и/или вдоль образующей подиум формы, регулируемая опора содержит регулируемый элемент, выполненный в виде трубы, с противоположного коробчатому коннектору торца которой смонтирована винтовая стойка, опирающаяся на опорную платформу, коробчатые коннекторы образованы основанием и ортогонально им расположенными боковыми стенками, обрешетка содержит промежуточные балки, смонтированные поперечно расположению несущих балок, при этом для повышения устойчивости подиума между регулируемыми опорами смонтированы по диагонали смонтированы распорки, сверху на несущий настил смонтировано покрытие, выполненное из листовых материалов.

В частности, промежуточные балки смонтированы к несущим балкам.

В частности, промежуточные балки смонтированы между регулируемыми опорами.

В частности, промежуточные балки смонтированы между опорами и несущими балками. В частности, промежуточные балки к регулируемым опорам смонтированы в коробчатые коннекторы.

В частности, промежуточные балки к регулируемым опорам смонтированы к боковой стенке коробчатого коннектора.

В частности, промежуточные балки к несущим балкам или опорам смонтированы разъемным соединением.

В частности, коробчатый коннектор смонтирован к регулируемой опоре с возможностью поворота его по вертикальной оси регулируемой опоры.

В частности, коробчатые коннекторы выполнены Г-образными, Т-образными, П-образными, Х-образными или прямолинейными в плане с возможностью обеспечения различных схем монтажа несущих балок к коробчатым коннекторам.

В частности, распорки смонтированы к регулируемым опорам, расположенным по краю по периметру подиума.

В частности, распорки смонтированы между крайними в ряду и следующими в ряду регулируемыми опорами.

В частности, распорки смонтированы к опорам разъемным соединением.

В частности, боковая поверхность подиума закрыта боковой стенкой из листовых материалов, для чего на внешних, расположенных по краю подиума, регулируемых опорах в нижней части трубы регулируемого элемента смонтирована пластина, выполненная с возможностью монтажа к этим пластинам по периметру подиума направляющих, к которым снаружи смонтирована боковая стенка подиума.

В частности, несущие балки выполнены из деревянного бруса, металлической профильной трубы, полимера, например фторопласта, композитных материалов.

В частности, промежуточные балки выполнены из деревянного бруса, металлической профильной трубы, полимера, например фторопласта, композитных материалов.

В частности, элементы регулируемой опоры выполнены из металла, полимера или композитного материала.

В частности, коробчатый коннектор выполнен из металла, полимера или композитных материалов.

Краткое описание чертежей.

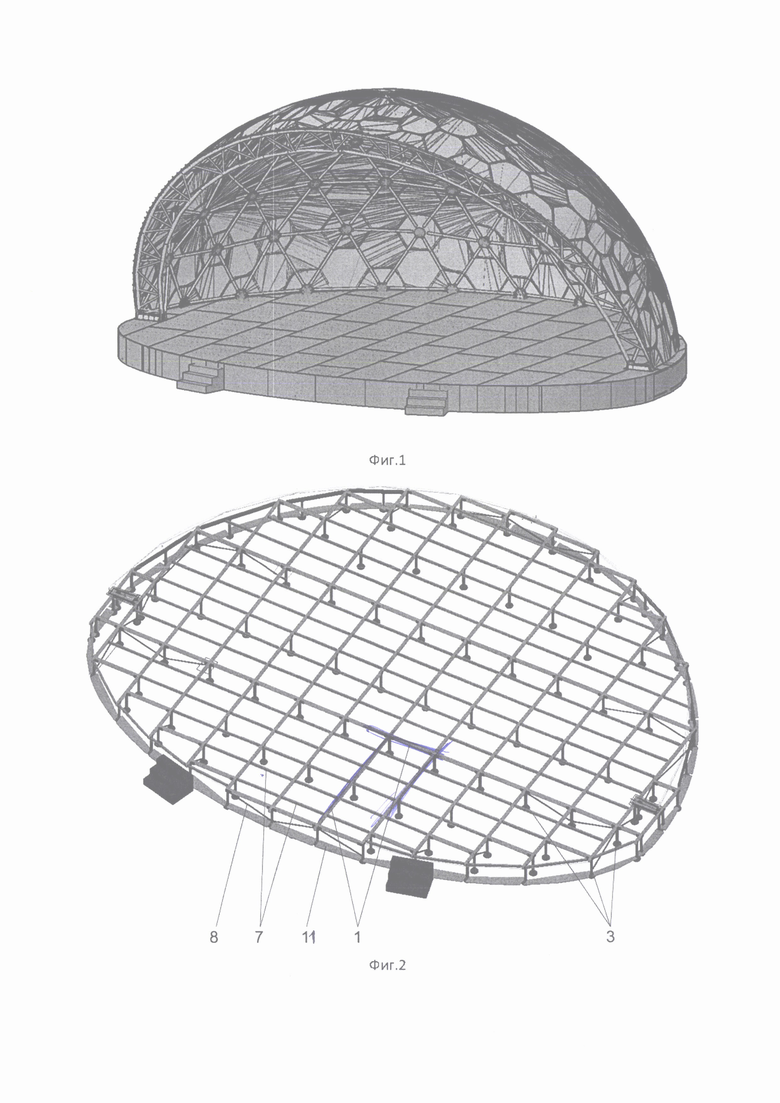

На фиг.1 показан общий вид одного из вариантов реализации геодезической купольной конструкции, размещенной на быстровозводимом подиуме.

На фиг.2 показан общий вид каркаса быстровозводимого подиума.

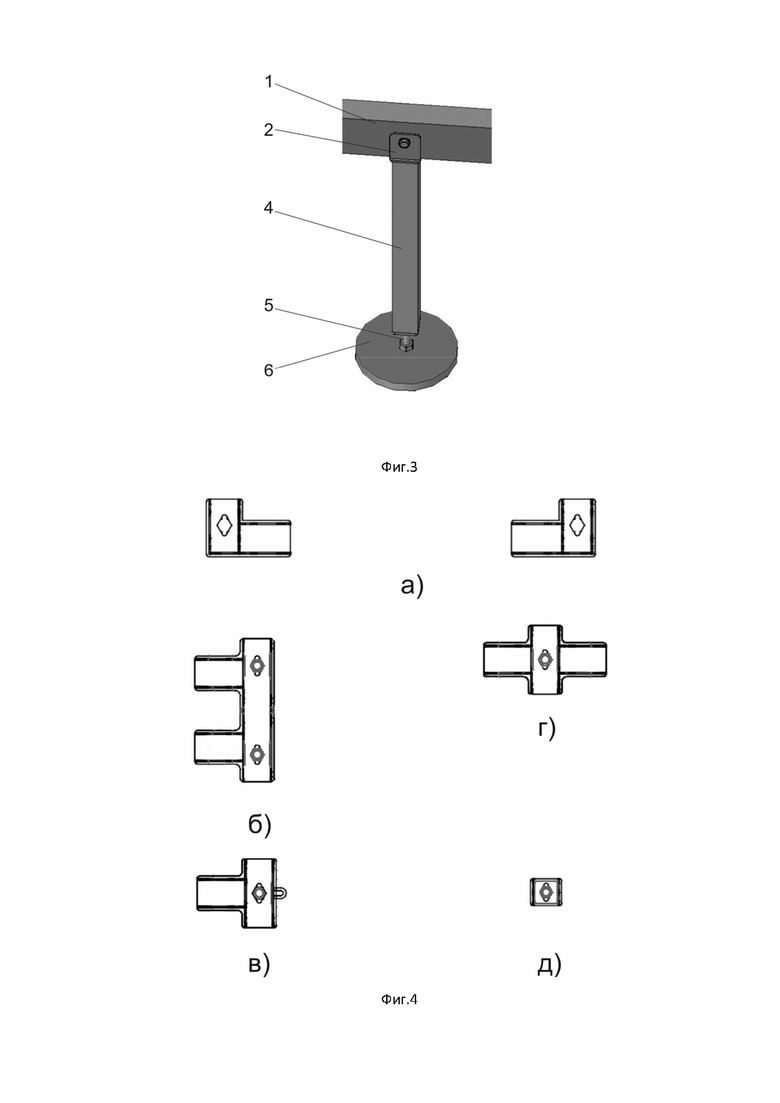

На фиг.3 показан общий вид регулируемой опоры.

На фиг.4 показаны различные варианты коробчатых коннекторов (а – Г-образные коннекторы, б – П-образный коннектор, в – Т-образный коннектор, г – Х-образный коннектор, д – прямолинейный коннектор).

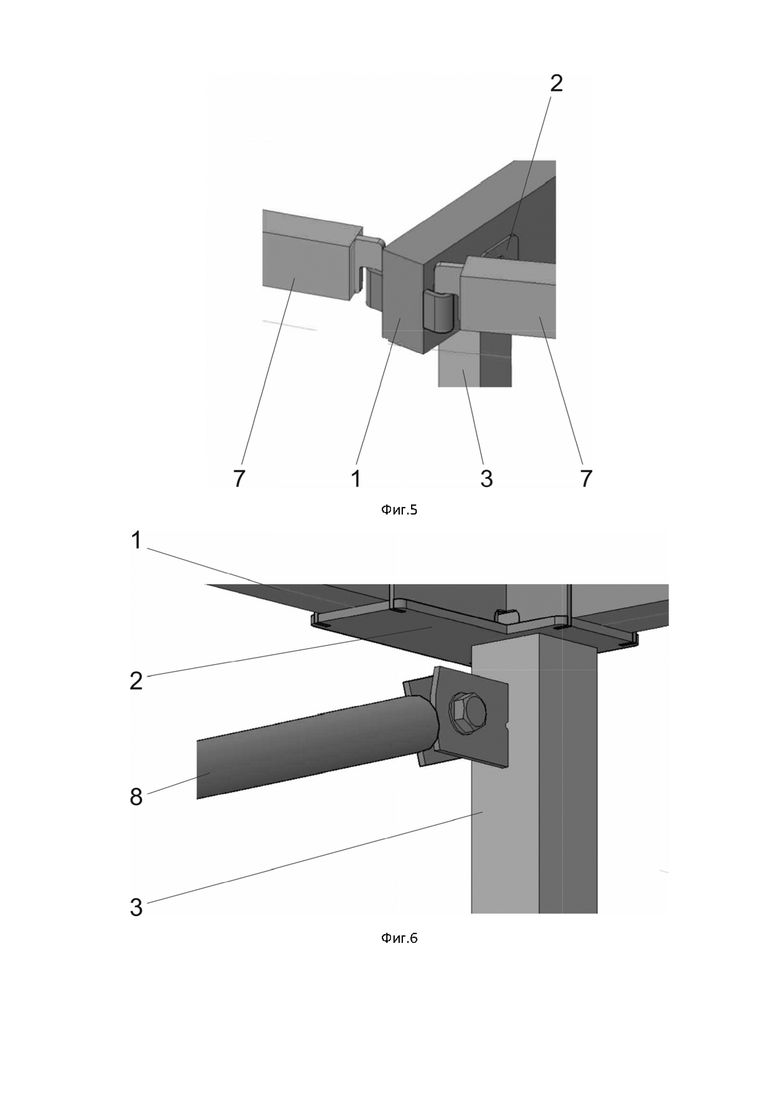

На фиг.5 показан вариант монтажа промежуточной балки к несущей балке с помощью крючков и проушин.

На фиг.6 показан вариант монтажа диагональной распорки к регулируемой опоре.

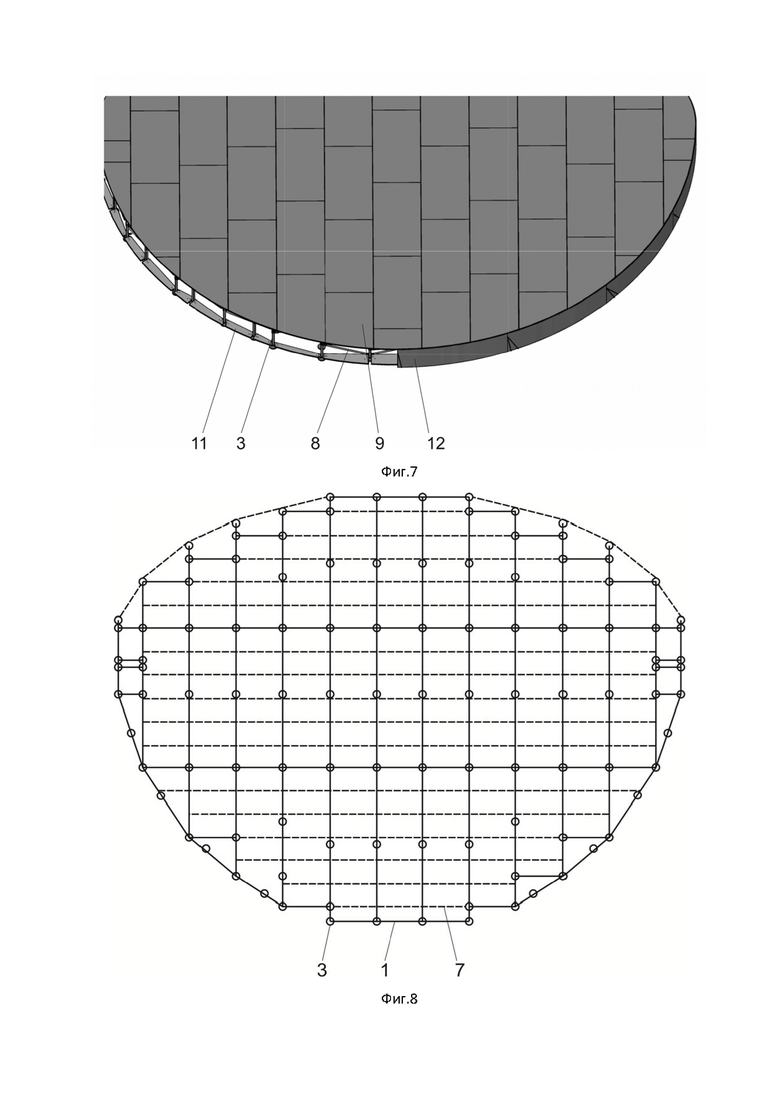

На фиг.7 показан фрагмент подиума с напольным покрытием и боковой стенкой.

На фиг.8 показан один из схематичных вариантов конструкции подиума.

На фигурах обозначено: 1 – несущие балки, 2 – коробчатые коннекторы, 3 – регулируемые опоры, 4 – труба, 5 – винтовая стойка, 6 – опорная платформа, 7 – промежуточные балки, 8 – диагональные распорки, 9 – напольное покрытие, 10 – пластины, 11 – направляющие, 12 – боковая стенка подиума.

Осуществление изобретения.

Геодезический купол (геокупол, геодом) — сферическое архитектурное сооружение, собранное из стержней, образующих геодезическую структуру. Геодезический купол является несущей сетчатой оболочкой.

В качестве конструкции геодезического купола в настоящем изобретении рассматривается конструкция каркаса из стержней, соединенных между собой в узлах разъемным соединением коннекторами, образуя многогранную, близкую по форме к сегменту сферы, кинематическую цепь из множества ячеек в виде многоугольников, где вершинами многоугольника являются коннекторы, а ребрами - стержни. Сверху каркаса геодезического купола смонтировано покрытие.

Быстровозводимый подиум предназначен для размещения на нем геодезической купольной конструкции, для чего быстровозводимый подиум выполнен в плане полукруглым, круглым, прямоугольным, многоугольным и может быть выполнен не только с возможностью размещения непосредственно под геодезической купольной конструкцией, но и также обеспечить, например, размещения на подиуме сцены из геодезической купольной конструкции для чего подиум может выступать вперед относительно портала сцены, а также в одну из сторон (вбок, назад) относительно геодезической купольной конструкции, в зависимости от требований пользователя. В любом случае, размер подиума в плане равен или больше размера проекции геодезической купольной конструкции на горизонтальную плоскость.

На фиг.1 показан общий вид одного из вариантов реализации геодезической купольной конструкции, размещенной на подиуме.

Конструкция подиума содержит настил, выполненный в виде горизонтально ориентированных вдоль и поперек подиума несущих балок 1, опирающихся на коробчатые коннекторы 2, смонтированные на регулируемых опорах 3 (см.Фиг.2). Настил из несущих балок 1 выполнен в виде обрешетки.

Несущие балки 1 выполнены из деревянного бруса, металлической профильной трубы, полимера, например фторопласта, композитных материалов.

Регулируемые опоры 3 расположены рядами поперек и/или вдоль образующей подиум формы обеспечивая таким образом поддержку несущих балок 1 всей конструкции подиума.

На фиг.3 показан общий вид регулируемой опоры.

Регулируемая опора 3 содержит регулируемый элемент, выполненный в виде трубы 4 с одного торца которой смонтирована винтовая стойка 5 (шпилька) для чего труба 4 с этого торца снабжена внутренней резьбой, а на винтовой стойке 5, соответственно, выполнена внешняя резьба. Винтовая стойка 5 опирается на опорную платформу 6, выполненную, например, в виде пластины или диска.

Опорная платформа 6 выполнена с возможностью увеличения площади опоры на поверхность, на которую монтируется подиум.

Регулируемая опора 3 выполнена из металла, полимера или композитного материала, при этом для отдельных вышеперечисленных составных частей (элементов) материал изготовления может быть различным, например труба 4 регулируемого элемента может быть выполнена из металла, винтовая стойка 5 – из полимера, а опорная платформа 6 – из композита. Допустимы другие варианты сочетаний материалов изготовления регулируемой опоры 3.

С торца регулируемой опоры 3, с противоположной стороны от винтовой стойки 5, смонтирован коробчатый коннектор 2. Коробчатый коннектор 2 смонтирован к регулируемой опоре 3 с возможностью поворота его по вертикальной оси регулируемой опоры 3.

Коробчатый коннектор 2 также может быть выполнен из металла, полимера или композитных материалов.

Регулируемые опоры 3 выполнены для обеспечения оптимального распределения нагрузки на поверхность подиума, обеспечения выравнивания конструкции подиума, что позволяет подиуму и геодезической купольной конструкции адаптироваться к изменяющимся условиям эксплуатации и требованиям конкретного проекта, компенсируя деформации, температурные расширения, колебания и другие факторы.

Как уже сказано выше, сверху в коробчатых коннекторах 2 смонтированы несущие балки 1, соединяющие собой ряды регулируемых опор 3, образуя несущий настил в виде обрешетки или решетчатой конструкции.

Коробчатые коннекторы 2 образованы основанием и ортогонально им расположенными боковыми стенками. Упомянутые коннекторы 2 могут выполнены Г-образными, Т-образными, П-образными, Х-образными или прямолинейными в плане с возможностью обеспечения различного монтажа несущих балок 1 к коробчатым коннекторам 2.

На фиг.4 показаны различные варианты коробчатых коннекторов.

Так Г-образный коробчатый коннектор 2 (см.Фиг.4а) предназначен для Г-образного соединения двух несущих балок 1, Т-образный (см.Фиг.4в) – для Т-образного соединения двух или трех несущих балок 1, где одна балка 1 монтируется ортогонально второй несущей балке 1, а для трех монтируемых балок 1 - пара несущих балок 1 монтируются торцами друг к другу вдоль одной прямой, а третья несущая балка 1 монтируется ортогонально им. П-образный коробчатый коннектор 2 (см.Фиг.4б) предназначен для монтажа трех или четырех несущих балок 1, где при монтажа трех несущих балок 1 две из трех балок 1 расположены параллельно и монтируются к третьей с одной стороны ортогонально, а для монтажа четырех несущих балок 1 - пара несущих балок 1 монтируются торцами друг к другу вдоль одной прямой, а две других балки 1 расположены параллельно и монтируются к предыдущим двум с одной стороны ортогонально. Х-образный коробчатый коннектор 2 (см.Фиг.4г) предназначен для монтажа трех или четырех несущих балок 1, где при монтаже трех балок 1 две из них монтируются с противоположных боковых сторон ортогонально к третьей балке 1, а при монтаже четырех балок 1, пара несущих балок 1 монтируются торцами друг к другу вдоль одной прямой, а две другие балки 1 монтируются с противоположных боковых сторон ортогонально к первым двум балкам 1. Прямолинейный коробчатый коннектор 2 (см.Фиг.4д) выполнен с возможностью монтажа к нему одной несущей балки 1 или двух несущих балок 1, соединенных вдоль своими торцами.

Коробчатые коннекторы 2 могут быть выполнены универсальными, подходящими для любого соединения. В качестве таких коннекторов 2 могут быть использованы Х-образные коннекторы, которые обеспечивают все возможные варианты, за исключением П-образного соединения. Но в некоторых вариантах реализации, для упрощения конструкции, П-образными коннекторами можно пренебречь.

К несущим балкам 1 поперек смонтированы промежуточные балки 7, выполненные с возможностью повышения прочности и долговечности подиума. Промежуточные балки 7 к несущим балкам 1 смонтированы разъемным соединением, тип которого обусловлен применяемым материалом. Например, для монтажа металлических промежуточных балок 7 на их торцах выполнены крючки, а на боковых стенках несущих балок 1 для этих крючков выполнены соответствующие проушины. Для монтажа деревянных, полимерных или композитных промежуточных балок 7 к несущим балкам 1 могут применяться уголки или пластины. На фиг.5 показано соединение промежуточной балки 7 к несущей балке 1 с помощью крючков и проушин.

Кроме того, промежуточные балки 7 могут монтироваться между регулируемыми опорами 3, между опорами 3 и несущими балками 1, в зависимости от схемы расстановки опор. Монтаж к регулируемым опорам 3 промежуточных балок 7 может осуществляться также в коробчатые коннекторы 2 либо к боковой стенке коннектора 2 с помощью описанных выше вариантов крепления (крючки-проушины, уголки, пластины).

Промежуточные балки 7 выполнены из деревянного бруса, металлической профильной трубы, полимера, например фторопласта, композитных материалов.

Для повышения устойчивости подиума в его конструкции предусмотрены диагональные распорки 8 (см.Фиг.6), соединяющие собой, по крайней мере, регулируемые опоры 3, расположенные по краю по периметру подиума. В отдельных вариантах реализации, диагональные распорки 8 могут быть смонтированы также между крайними в ряду и следующими в ряду регулируемыми опорами 3. Диагональные распорки 8 смонтированы к верхней части одной опоры 3 и нижней части другой опоры 3. Монтаж выполнен разъемным соединением для чего на концах распорки 8 могут быть выполнены отверстия, а на опорах 3 смонтированы проушины.

Сверху на несущий настил смонтировано покрытие 9 (см.Фиг.7), выполненное из листовых материалов, при этом стыки элементов покрытия 9 расположены по крайней мере на несущих балках 1, но отдельные стыки могут располагаться и на промежуточных балках 7.

Боковая поверхность подиума может быть закрыта листовыми материалами, для чего на внешних, расположенных по краю подиума, регулируемых опорах 3 в нижней части трубы 4 регулируемого элемента смонтирована пластина 10 (вдоль или поперек), выполненная с возможностью монтажа к этим пластинам по периметру подиума направляющих 11, к которым затем снаружи смонтирована боковая стенка подиума 12. Направляющие 11 могут быть выполнены в виде пластин, преимущественно из фанеры.

Монтаж подиума осуществляют на заводе-изготовителе или на месте установки геодезической купольной конструкции с помощью предварительно подготовленных и подогнанных по размерам на заводе изготовителе деталей.

Перед началом монтажа на местности определяют отправную точку установки подиума.

Расставляют по схеме регулируемые опоры 3, на которых грубо за счет вылета винтовой стойки из трубы регулируемого элемента устанавливают необходимую высоту. На фиг.8 показан один из схематичных вариантов конструкции подиума, на котором сплошными линиями обозначены несущие балки 1, пунктирными – промежуточные балки 7.

Монтируют в коробчатые коннекторы 2 несущие балки 1, поднимая таким образом конструкцию. Несущие балки 1 для удобства монтируют по рядам, а затем соединяют между собой ряды.

Монтируют между несущими балками 1, регулируемыми опорами 3 и между несущими балками 1 и регулируемыми опорами 3 промежуточные балки 7.

Далее монтируют диагональные раскосы 8.

На следующем этапе устанавливают точно необходимую высоту регулируемых опор 3 за счет вылета винтовой стойки 5 из трубы 4 регулируемого элемента.

Монтируют напольное покрытие 9.

Далее монтируют (при необходимости) боковую стенку 12 подиума. При необходимости к подиуму также могут монтировать лестницу (ступени).

Подиум готов для размещения на нем геодезической купольной конструкции, кронштейны для монтажа которой монтируют через напольное покрытие к несущим или промежуточным балкам в соответствии со схемой монтажа.

Прочность конструкции подиума достигается за счет использования несущего настила, образованного несущими балками 1, смонтированными в коробчатые коннекторы 2 регулируемых по высоте опор 3, расположенных рядами.

Несущие балки 1 воспринимают на себя нагрузку от смонтированной на подиуме конструкции, в том числе и от снегового покрытия и других нагрузок на эту конструкцию.

Коробчатые коннекторы 2 позволяют обеспечить монтаж несущих балок 1 к регулируемым опорам 3, а за счет подвижного их крепления обеспечивается точное их позиционирование и соответственно позиционирование несущих балок 1 на регулируемых опорах 3, что в свою очередь позволяет исключить перенапряжение (чрезмерную нагрузку) в этих точках.

Возможность регулировки опор 2 позволяет равномерно распределить нагрузку на все опоры 2 подиума, что в свою очередь обеспечивает устойчивость и надежность конструкции.

Кроме того, регулируемые опоры 2 обеспечивают выполнить равномерный наклон поверхности подиума в одной плоскости с возможностью, например, отвода воды с напольного покрытия 9, что в свою очередь упрощает эксплуатацию подиума, увеличивает срок службы его напольного покрытия 9, что улучшает технологичность подиума.

Наличие опорных платформ 6 у регулируемых опор 3 позволяет размещать подиум на любой поверхности без проведения дополнительных мероприятий, таких как уплотнение грунта или подготовка твердой поверхности (сверление), что опять же упрощает монтажные работы и повышает технологичность.

Промежуточные балки 7 позволяют снять чрезмерую нагрузку с несущих балок 1, уменьшить расстояние между несущими балками 1 и тем самым повысить прочность монтажа напольного покрытия 9. Диагональные раскосы 8 укрепляют конструкцию подиума обеспечивая кинетическую связь по крайней мере крайних в рядах регулируемых опор 2, исключают смещение опор в вертикальной плоскости и повышают прочность конструкции.

Разъемное соединение элементов подиума позволяет оперативно заменить вышедший из строя элемент без полного демонтажа подиума, что в свою очередь повышает его технологичность.

Все эти существенные признаки и их взаимосвязанное влияние позволяет создать прочную и устойчивую конструкцию подиума, обладающего высокой технологичностью. Так, благодаря небольшому набору унифицированных элементов снижаются трудозатраты на производство этих элементов, их хранение, транспортировку, сборку подиума, его ремонт.

Заявленный подиум неоднократно был использован автором изобретения в качестве основания для монтажа на нем геодезических купольных конструкций различного размера, назначения и массы. Все реализованные конструкции подиумов прекрасно зарекомендовали себя с точки зрения быстрого их монтажа/демонтажа, возможности оперативного ремонта, несущей способности в условиях снеговых и ветровых нагрузок.

Изобретение относится к области строительства и касается устройств для закрепления и соединения конструктивных элементов и может быть использовано в пространственных несущих конструкциях геодезического купола. Технический результат – создание устойчивого к нагрузкам быстровозводимого подиума для геодезической купольной конструкции, обладающего высокой технологичностью, достигается за счет того, что быстровозводимый подиум для геодезической купольной конструкции содержит обрешетку, выполненную из горизонтально ориентированных вдоль и поперек подиума несущих балок, опирающихся на коробчатые коннекторы, смонтированные на регулируемых опорах, регулируемые опоры расположены рядами поперек и/или вдоль образующей подиум формы, регулируемая опора содержит регулируемый элемент, выполненный в виде трубы, с противоположного коробчатому коннектору торца которой смонтирована винтовая стойка, опирающаяся на опорную платформу, коробчатые коннекторы образованы основанием и ортогонально им расположенными боковыми стенками, обрешетка содержит промежуточные балки, смонтированные поперечно расположению несущих балок, при этом для повышения устойчивости подиума между регулируемыми опорами смонтированы по диагонали распорки, сверху на несущий настил смонтировано покрытие, выполненное из листовых материалов. 15 з.п. ф-лы, 8 ил.

1. Быстровозводимый подиум для геодезической купольной конструкции, характеризующийся тем, что содержит обрешетку, выполненную из горизонтально ориентированных вдоль и поперек подиума несущих балок, опирающихся на коробчатые коннекторы, смонтированные на регулируемых опорах, регулируемые опоры расположены рядами поперек и/или вдоль образующей подиум формы, каждая регулируемая опора содержит регулируемый элемент, выполненный в виде трубы, с противоположного коробчатому коннектору торца которой смонтирована винтовая стойка, опирающаяся на опорную платформу, коробчатые коннекторы образованы основанием и ортогонально им расположенными боковыми стенками, обрешетка содержит промежуточные балки, смонтированные поперечно расположенным вдоль или поперек подиума несущим балкам, при этом для повышения устойчивости подиума между регулируемыми опорами по диагонали смонтированы распорки, сверху на несущий настил смонтировано покрытие, выполненное из листовых материалов.

2. Подиум по п. 1, отличающийся тем, что промежуточные балки смонтированы к несущим балкам.

3. Подиум по п. 1, отличающийся тем, что промежуточные балки смонтированы между регулируемыми опорами.

4. Подиум по п. 1, отличающийся тем, что промежуточные балки смонтированы между опорами и несущими балками, в частности промежуточные балки к регулируемым опорам смонтированы в коробчатые коннекторы.

5. Подиум по п. 1, отличающийся тем, что промежуточные балки смонтированы к регулируемым опорам к боковой стенке коробчатого коннектора.

6. Подиум по п. 1, отличающийся тем, что промежуточные балки смонтированы к несущим балкам или регулируемым опорам разъемным соединением.

7. Подиум по п. 1, отличающийся тем, что коробчатый коннектор смонтирован к регулируемой опоре с возможностью поворота его по вертикальной оси регулируемой опоры.

8. Подиум по п. 1, отличающийся тем, что коробчатые коннекторы выполнены Г-образными, Т-образными, П-образными, Х-образными или прямолинейными в плане с возможностью обеспечения различных схем монтажа несущих балок к коробчатым коннекторам.

9. Подиум по п. 1, отличающийся тем, что распорки смонтированы к регулируемым опорам, расположенным по краю по периметру подиума.

10. Подиум по п. 1, отличающийся тем, что распорки смонтированы между крайними в ряду и следующими в ряду регулируемыми опорами.

11. Подиум по п. 1, отличающийся тем, что распорки смонтированы к опорам разъемным соединением.

12. Подиум по п. 1, отличающийся тем, что боковая поверхность подиума закрыта боковой стенкой из листовых материалов, для чего на внешних расположенных по краю подиума регулируемых опорах в нижней части трубы регулируемого элемента смонтирована пластина, выполненная с возможностью монтажа к этим пластинам по периметру подиума направляющих, к которым снаружи смонтирована боковая стенка подиума.

13. Подиум по п. 1, отличающийся тем, что несущие балки выполнены из деревянного бруса, металлической профильной трубы, полимера, например фторопласта, композитных материалов.

14. Подиум по п. 1, отличающийся тем, что промежуточные балки выполнены из деревянного бруса, металлической профильной трубы, полимера, например фторопласта, композитных материалов.

15. Подиум по п. 1, отличающийся тем, что элементы регулируемой опоры выполнены из металла, полимера или композитного материала.

16. Подиум по п. 1, отличающийся тем, что коробчатый коннектор выполнен из металла, полимера или композитных материалов.
